способы соединения материалов (фото и видео)

Один из основных этапов сооружения брусчатого здания — это сборка сруба. Перед тем, как начинать строительство, необходимо знать, как правильно осуществлять крепление бруса.

В противном случае, о качественности работ не может идти и речи.

По углам сруба необходимо делать врубки.

Необходимость соединения элементов стен появляется в двух нижеследующих случаях.

  1. При врубке углов постройки.
  2. Если нужно нарастить лесоматериал, когда его длины недостаточно.

Методы скрепления бруса разнообразны. Выбираются они, исходя из конкретной ситуации.

Разновидности углового крепления

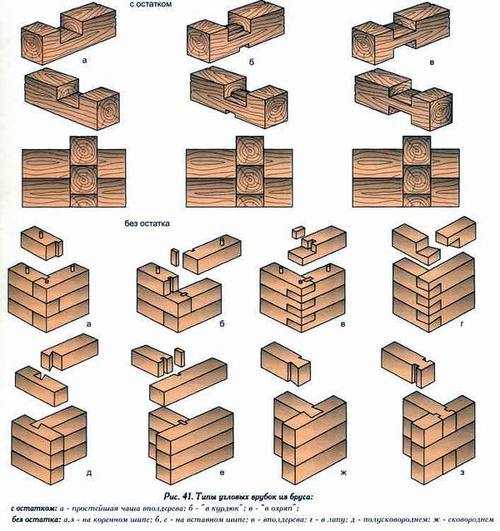

На фото типы угловых врубок.

Способы крепления бруса между собой при возведении срубов существенно отличаются от стыкования бревенчатых аналогов. В наш технологичный век старинные приемы соединения пиломатериалов постепенно модифицируются.

На данный момент в деревянном домостроении используются два типа креплений.

  1. Фиксация углов с остатком. Наиболее распространенные ее разновидности: «в обло» и «в чашу».
  2. Крепеж без остатка. Самые популярные его подтипы: «в зуб» и «в лапу».

Соединение углов сруба «в чашу»

Соединение в чашу.

«В чашку» брус соединяется, благодаря замочным пазам.

Существует несколько их разновидностей: одно-, двух- и четырехсторонние.

  1. При первом типе замка в каждом из брусьев делается при помощи надпила перпендикулярный паз. Прорезается он с одной из сторон, как правило, с верхней. Данный надпил должен подходить по своей ширине к перпендикулярному сечению лесоматериала.

Обратите внимание!
В большинстве своем домостроительные компании используют именно эту технологию крепления для бруса профилированного типа.
Происходит это вследствие того, что для изготовления подобных пазов необходимы минимальные затраты времени и усилий.

  1. Методология создания следующей разновидности пазовых замков включает в себя пропиливание лесоматериала с двух сторон, иными словами — снизу и сверху. Уровень глубины перпендикулярных пропилов составляет примерно четверть от высоты брусьев.
    Соединение получается очень качественным. Однако оно требует высокой квалификации от плотников, иначе они могут допускать сколы либо трещины при прорезывании пазов и укладке брусьев.
  2. Четырехстороннее замковое крепление для бруса выпиливается со всех его сторон. Такой способ фиксации углов дает возможность сооружать срубы, имеющие повышенную прочность и надежность. Пазы со всех сторон облегчают монтаж стен, так как их венцы укладываются, как конструктор. Данный метод требует очень высокого профессионализма от работников.

Фиксация встык

Соединение встык.

Данный тип соединений является наиболее простым и быстрым. Брусья стыкуются между собой. Затем они закрепляются при помощи шипованных металлических пластинок, фиксируемых скобами либо гвоздями.

При этом прочность и плотность получаемых углов, главным образом, зависит от уровня квалификации плотников. Нужно аккуратно подгонять торцы совмещаемых брусьев, так как необходима их абсолютно ровная поверхность. Однако даже многоопытные мастера далеко не всегда справляются с этой задачей. Углы получаются не герметичными, помимо этого испытывают регулярные перпендикулярные нагрузки.

Обратите внимание!
Хотя данный вид угловых соединений и самый быстрый, качественность его минимальна.
Потери тепла через подобные углы очень большие.
Поэтому лучше всего скрепление брусьев встык не использовать при строительстве жилых домов, а применять другие, более сложные типы соединений.

Угловые соединения при помощи шпонок

Крепление на шпонках.

  1. Такое скрепление бруса между собой производится шпонками, то есть клиньями из твердых сортов древесины, чтобы углы были прочными.
  2. Монтаж вставок в пазы лесоматериала дает возможность пресечь его сдвиги в стыках сруба.
  3. Следует учитывать, что прочность углов зависит от типа клиньев. Они могут быть продольными, поперечными либо косыми. Последняя разновидность сложна в изготовлении, однако при ее использовании получаются наиболее прочные углы, имеющие небольшую теплопроводность.

Замок «теплый угол»

Фиксацию брусьев «в коренной шип» недаром называют еще «теплым углом». Данная разновидность соединений эффективно сберегает тепло в доме.

Поэтому она очень популярна при сооружении брусчатых зданий.

  1. Основа технологии такова: в одной из совмещаемых балок пропиливается своими руками паз, на другой — вырезается шип, имеющий размеры, соответствующие пазу.
  2. При сооружении сруба в пазовые углубления закладывается утеплитель для бруса. В его качестве можно использовать льняное, джутовое полотно либо войлок из того же сырья.
  3. Очень важно, чтоб элементы замкового соединения совмещались друг с другом плотно. Таким образом, потери тепла будут минимальными.
  4. Чтобы повысить прочность конструкции сруба, чередуйте в угловых рядах шипы и пазы, и скрепляйте их дополнительно круглыми нагелями для бруса из дерева.
  5. Используя в соединениях нагели, присеки, курдюки и другие крепления типа «паз/шип», обязательно оставляйте меж элементами замка вертикальные щели. Они нужны для компенсации усадки стен.

Крепление «в полдерева»

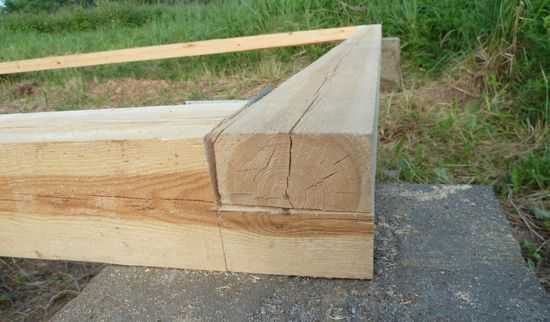

Крепление в полдерева.

Еще одна простая разновидность врубки углов – это «в полдерева». Это название закрепилось в среде профессионалов, благодаря тому, что при этом создаются пропилы на половину толщины лесоматериала. Сборка брусчатого сруба при данном способе начинается с просверливания отверстий под шпонки или нагели в точках около угловых соединений.

Прежде, чем крепить брус между собой, рассчитайте длину нагелей, таким образом, чтоб ее хватало на несколько рядов. Есть также и более современная разновидность данного соединения. При нем шпонки добавляются в угловые стыки, чтобы повысить их прочность и теплоемкость.

Ласточкин хвост

Врубка ласточкин хвост.

Наиболее надежный, прочный и имеющий минимальные потери тепла способ — Т-образная врубка углов «ласточкин хвост». Она похожа на «коренной шип», только выступ при этом имеет не прямоугольную, а трапециевидную форму. Пазам придается такая же форма. Следует отметить, что цена такой врубки достаточно велика.

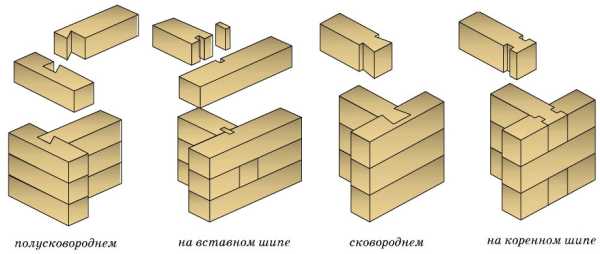

На данный момент известны такие подвиды Т-образных соединений бруса:

  • замочные пазы на вставных шипах;
  • симметричные шипы в виде трапеции, называемые «сковородней»;
  • прямоугольные шипы, носящие название «полусковордни»;
  • несимметричные трапециевидные шипы – «глухая сковородня»;
  • прямой паз на коренном шипе, помимо сруба при его помощи происходит и крепление имитации бруса.

Существует еще один подтип данного крепления: «в лапу». При нем в брусьях прорезаются горизонтально расположенные выемки и пазы в виде трапеций. Они подходить должны друг к дружке идеально. Так как подобное пиление осуществлять довольно сложно, подобная разновидность врубки используется редко.

Способы продольного соединения

Способы продольных соединений.

При возведении больших зданий, длина которых превышает стандартные размеры бруса в 6 метров, возникает необходимость скреплять вдоль две балки.

В данном случае инструкция допускает использование одного из нижеследующих типов соединений.

  1. Косой замок.
  2. «Шип на нагелях/шпонках продольный».
  3. «В полдерева».
  4. «Коренной шип продольный».

При этом возникает вопрос, можно ли крепить брус арматурой либо другими металлическими фиксаторами. Можно, хотя это и практикуется реже, чем использование крепежа из дерева.

Крепление брусьев с помощью шипов на шпонках достаточно прочное. Для такого соединения делаются пропилы для одинаковых пазов на торцах двух балок. Далее они укладываются впритирку друг к дружке, затем в паз вбивается клиновидная вставка из твердых сортов древесины.

Шпонки могут быть изготовлены и из стали. Форма их различна — бывают трапециевидные, призматические, прямоугольные, зубчатые и ровные вставки.

Продольное соединение коренной шип.

Продольное наращивание пиломатериалов «в полдерева» аналогично подобному креплению углов. Торцы соединяемых элементов прорезаются на ширину, которая составляет половину их толщины. Прочность креплений повышается при помощи использования нагелей.

Их можно заменить скобами, большими гвоздями либо крепежными пластинами. Данный тип соединения является быстрым и простым. Однако прочность его маловата для несущих (внешних) стен большого брусчатого здания.

При соединении в продольные коренные шипы, на одном из торцов балок выпиливается паз, на другом стороне выступ. Чтобы увеличить прочность крепления, его можно сделать трапециевидным. Так вы исключите горизонтальные подвижки брусьев в срубе.

Наращивание длины брусовых лесоматериалов при помощи «косого замка» — это наиболее сложный метод. Однако он придает креплению наивысшую прочность и надежность среди всех описанных методов.

Вывод

Угловое и продольное соединение лесоматериалов, как и крепление — имитация бруса, является очень важной составляющей строительства дома. Подходить к ним нужно предельно серьезно. От этого зависит прочность возводимого здания и качественность его облицовки.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Добавить в избранное Версия для печати

1brus.ru

Как скрепить брус между собой своими руками?

Прежде чем приступить к возведению дома или бани из бруса своими руками нужно изучить теоретическую часть вопроса. А в частности, усвоить правила правильного крепления деревянного бруса. Дальше, больше, необходимо закрепить свои знания на практике. Получив определенные навыки, можно приступать к строительству дома сруба. А опыт придет во время выполнения работ. Если вы еще не знаете какое количество кубов пиломатериал вам нужно, рекомендуем вам воспользоваться этим строительным калькулятором дома из бруса.

Скрепление бруса: инструмент

Соединение бруса не самое трудное и тяжелое занятие. Но подготовиться следует. Для этого потребуется:

Мерительный инструмент (рулетка, уголок столярный, уровень) и карандаш, с их помощью выполняется разметка образующих поверхностей крепления.

Пила, возможно, ручная электроножовка

или цепная с электроприводом,

но лучше воспользоваться механизмом с бензиновым двигателем;

Молоток, дрель и шруповерт.



Способы углового соединения бруса

Теперь , когда все готово, определяемся в каких случаях, необходимо прибегнуть к соединению бруса. Таких моментов два:

  1. при устройстве углов в будущем срубе;
  2. при недостаточной длине приобретенного бруса.

А способы такого крепления самые разнообразные. Выбор того или иного метода крепления зависит конкретной ситуации и решения мастера. Стыкование бруса во многом отличается от соединения бревенчатых конструкций. Наше время современных технологий дедовские приемы крепления пиломатериалов постоянно совершенствуются. Наиболее популярны два способа фиксации: с остатком, и без.

Рассмотрим оба варианта.

Соединение угла с остатком «в обло» или «в чашу»

Такой метод заключается в использовании замочных пазов. Они могут быть одно-, двух-, и четырёхсторонними.

Четырехсторонний паз

Односторонний паз получается в результате перпендикулярного надпила с верхней стороны бруса. Ширина, которого должна соответствовать поперечному сечению бруса.

Двухсторонний паз

Методика выпиливания двухстороннего паза предполагает пропил бруса с двух противоположных сторон верхней и нижней. Величина глубины пропила равняется четвертой части стороны перпендикулярного сечения. Этот способ дает качественное соединение, но требует высокой квалификации исполнителя.

Четырехсторонний паз



Название четырехстороннего паза, говорит само за себя. В этом случае пропилы осуществляются со всех сторон. Этот метод дает надежную фиксацию, срубы, изготовленные таким способом невероятно прочны. Наличие пазов упрощают монтаж венцов, их собирают, как конструктор Лего. Выполнять крепление таким методом под силу только профессионалам.

Соединения без остатка

Встык

Самым элементарным по сложности является метод фиксации бруса встык. Заключается он в стыковке бруса друг к другу и креплении шипованными металлическими пластинками дальнейшей фиксацией при помощи саморезов. \В этом случае прочность и плотность такого соединения зависит от безупречности поверхностей бруса, а они редко бывают идеально ровными, и от квалифицированности исполнителя. Тщательная подгонка торцов совмещаемых настолько трудоемка, что даже не под силу профессионалам. Поэтому применение такого метода вряд ли будет уместно при строительстве жилого дома, зато он пригодится при строительстве подсобных помещений, где не важна герметичность углов.

Для жилых строений лучше использовать другие, более надежные способы крепления бруса.

Угловые соединения при помощи шпонок
Соединение на шпонке
  1. Прочность такого скрепления достигается применением специального клина из твердых пород дерева, называемые шпонками.
  2. Установка такой детали в паз бруса исключает сдвиги в стыках.
  3. Обратите внимание, что прочность соединения обеспечивается разновидностью клина, который может быть продольным, поперечным и косым. Косой клин сложен в изготовлении, но следует отдать должное, он гарантирует максимальную прочность и теплопроводность угла.
Замок « в коренной шип»

Такое соединение считается самым эффективным в плане сохранения тепла. В народе бытует определение его, как «теплый угол»». Поэтому оно считается самым популярным при строительстве домов из бруса.

  1. Технологический процесс заключается в изготовлении в одном из сопрягаемых брусов паза, а в другом шипа, аналогичных размеров и их дальнейшем совмещении.
  2. При изготовлении дома укладка утеплителя, которым может быть льняное или джутовое полотно и войлок, обязательна.
  3. При этом главным условием минимальных теплопотерь является плотное совмещение элементов соединения.
  4. Дополнительно для повышения прочности конструкции дома, необходимо чередовать в угловых венцах шипы с пазами и скреплять их круглыми деревянными нагелями.
  5. При применении в скреплениях нагелей, присеков и курдюков необходимо оставлять между элементами замка ветикальные щели, они будут служить компенсатором при усадке дома.

Крепление «в полдерева»

Это довольно простой способ врубки углов. Осуществляется он путем поперечного пропила половины толщины бруса, что и послужило наименованию метода. Перед началом сборки в точках возле угловых соединений просверливается отверстие для установки нагеля или шпонки. Нагель должен перекрывать сразу несколько венцов сруба.

Скрепление «в лапу»

Сходен с креплением «в полдерева» но срез выполняется под углом, что способствует сохранению тепла.

Соединение «Ласточкин хвост»

Самой надежной, прочной и практически не имеющей теплопотерь является Т-образная врубка «Ласточкин хвост». По сути, это коренной шип только не прямоугольной, трапецеидальной формы. Пазы выполняются аналогичным образом. Это довольно трудоемкий и дорогостоящий способ скрепления бруса.

Кроме традиционного ласточкиного хвоста выделяют целый ряд других Т-образных соединений бруса:

  • замочный паз на вставном шипе;
  • симметричный трапециевидный шип, или «сковородня»;
  • прямоугольный шип, или «полусковородня»;
  • асимметричный трапециевидный шип, или «глухая сковородня»;
  • прямой паз на коренном шипе.

Способы продольного соединения



В строительстве иногда нужен брус длиннее стандартного размера, который равняется 6 метрам. Поэтому возникает необходимость продольного сращивания бруса. В этих случаях применяются уже знакомые способы «в полдерева», «в шип» и «на шпонке. Однако самым прочным и надежным способом продольного соединения считается косой замок. Он боле трудоемкий и сложный в изготовлении, но оно того стоит.

Металлические крепежи для бруса

Крепеж для бруса – это специальные элементы, выполненные из легированных сплавов, применяющиеся для соединения деревянных конструкций. Они могут быть как отечественного, так и зарубежного производства. Среди множества крепежных изделий можно выделить сложные детали: опоры, уголки, муфты и шайбы, и простые элементы: анкера, шурупы, гвозди и скобы.

Сложный крепеж

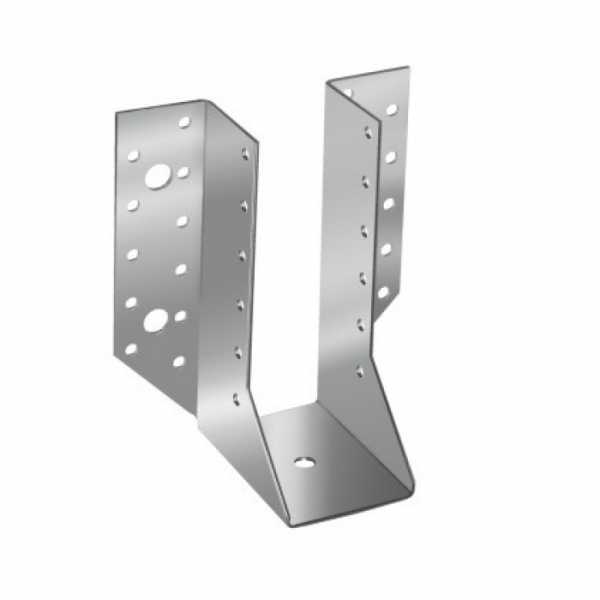

Опора – крепежная перфорированная деталь, изготавливаемая из стального профиля толщиной от 2 мм и подвергаемая нанесению антикоррозионного слоя цинка. Представляет собой уголковообразную конструкцию и служит для крепления балок перекрытия к стене дома. Опору по виду конструкции можно разделить на крепеж открытого и закрытого типа. Соединяют ее с брусом шурупами, саморезами или гвоздями. Выпускаются опоры для всех типоразмеров бруса.

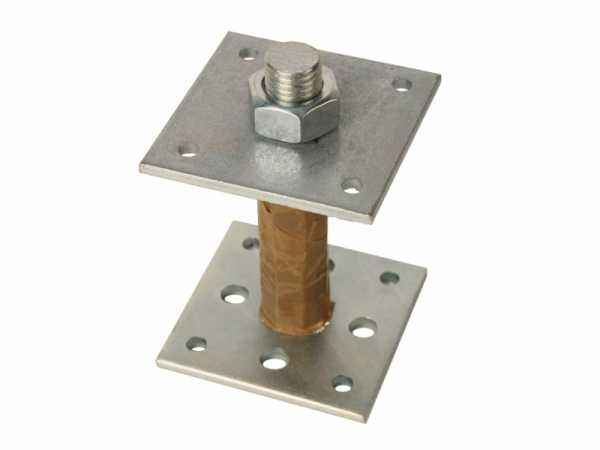

Муфты с шайбами представляет собой гайку М20 со шпилькой приваренную к металлической пластине. Основным назначением является компенсация усадки бруса.

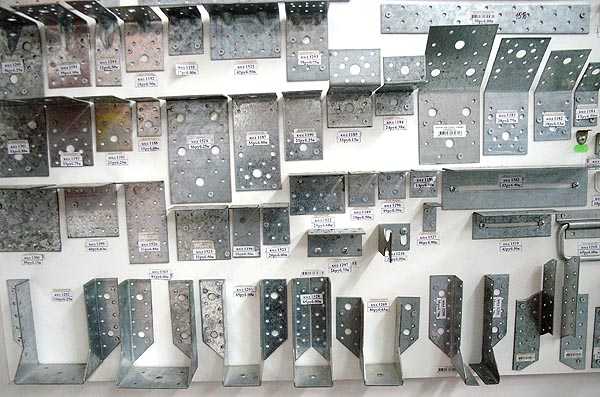

Уголки соединительные, производятся из листового проката толщиной от 2 мм и оцинковываются. Угловой крепеж выпускается в перфорированном варианте длиной от 120 до 175 мм. Выбор изделий осуществляется в зависимости от веса конструкции.

Простой крепеж

Нагели могут быть металлическими и деревянными. В качестве материала для из производства используют арматуру. Они применяются для скрепления венцов из бруса между собой. Металлические нагели обладают высокой прочностью и в состоянии предотвратить любую деформацию лесоматериала. Однако ввиду рифленой поверхности, которая может нарушить структуру деревянного массива, и несовместимости металла и дерева целесообразнее применять деревянные нагели.

Они изготавливаются, как правило, из березы или других твёрдых пород древесины. Прочность деревянных элементов почти не уступает надежности металлических изделий, при этом идеально подходят для дома из бруса, предотвращая его деформацию. Производятся нагели из дерева круглого и квадратного сечения.

Пружинный узел «Сила»

Изделие представляет собой болт с пружиной и резьбой по дереву, изготовленный из высокопрочного антикоррозионного сплава. Крепление бруса таким элементом, как Узел «Сила», обеспечивает прочность и устойчивость соединения, и отсутствие деформации и кручения. Кроме этого, изделие дополнительно нагружает сами венцы, что препятствует образованию трещин и зазоров в процессе усадки. Рекомендуемая установка крепежных узлов на один брус не менее 4 штук.

Гвозди, металлические скобы

Гвозди, равно как металлические скобы, являются неплохим крепежным изделием, но не для бруса. Применение их для соединения бруса ошибочно. Гвозди поддаются коррозии и приходят в негодность, при этом портя древесину. Исходя из этих недостатков, следует отказаться от применения гвоздей и металлических скоб.

Поскольку при помощи гвоздей любая конструкция скрепляется накрепко, ими лучше соединять детали, а не сколачивать стены.

Деревянный тип — имеет такие свойства, как впитывать и отдавать влагу, поэтому соединение бруса должно быть подвижным.

А так же можете посмотреть видео Крепление бревен нагелями

Подобрано для вас:

stroysvoy-dom.ru

инструкция по монтажу своими руками (фото и видео)

Возрастающий интерес к деревянному домостроению в нашей стране породил необходимость в информировании населения о способах и приемах, используемых при возведении деревянных сооружений. Многие интересуются, как крепить брус между собой, как монтировать его к стене, а также в чем преимущества тех или иных технологий и материалов.

Мы попытаемся ответить на эти вопросы.

Надежность деревянного дома или бани из бруса зависит от того, как крепить брус к брусу.

Соединения бруса

На фото показано, как крепить брус на брус при строительстве из профилированных деталей.

Прежде всего, следует сказать, что традиции строительства из дерева во всем мире невероятно богаты и разнообразны, что является очевидным следствием огромного опыта, накопленного человечеством в этой отрасли ремесла. С развитием деревянного строительства появлялось огромное количество мастеров, школ, традиций и способов обработки деталей, поэтому существует просто невообразимое разнообразие подходов к работе с деревом.

Более того, каждый мастер вносит свои коррективы и доработки, совершенствуя и усложняя общепринятые способы сопряжений, креплений и замков. Рассмотреть все эти приемы в рамках одной статьи невозможно, поэтому мы ограничимся только основными и актуальными в наше время методами фиксации деталей при строительстве стен деревянных брусовых  домов или котеджей.

Итак, сочленения бывают разными по пространственному расположению деталей относительно друг друга:

  1. Венцевые. Это сопряжения между деталями, расположенными в соседних слоях или венцах стены (сверху или снизу), которые предотвращают смещения бревен в горизонтальной плоскости, их вращения и движения под действием силы тяжести верхних слоев;
  2. Торцевые продольные. Используются при наращивании длины бревна в рамках одного венца и предотвращают смещения деталей относительно продольной оси, а также увеличение зазора между ними;
  3. Торцевые угловые сочленения. Служат для крепления бревен при формировании углов между стенами. Предотвращают смещения бревен и стен относительно друг друга, а также повороты и изменения градуса угла, установленного в проекте. Препятствуют расширениям щелей между деталями в углах здания, возникновению сквозняков и мостиков холода;
  4. Т-образные соединения. Встречаются при стыковке внутренних стен и перегородок с внешними стенами коробки дома или между собой. Служат для надежного жесткого крепления внутренней стены и предотвращают ее смещения и расстыковки;
  5. Различные сопряжения между деревянными и каменными конструкциями, которые показывают, как крепить брус к стене.

Пример простого продольного торцевого сочленения с помощью прямого шипа и паза.

Важно!
При рассмотрении тех или иных способов фиксации следует учитывать возможности современного инструмента и уровень вашего мастерства при работе с ним, а также целесообразность и трудоемкость каждого способа.
Это особенно важно, если вы намерены работать своими руками.

В каждом из перечисленных типов фиксаций деревянных деталей между собой существует множество способов креплений и различных техник выполнения замков и чаш, поэтому их следует рассмотреть подробнее.

Венцевые соединения

Для клееного профилированного бруса венцевое крепление предусмотрено производителем.

Венцевое соединение – это крепление между деталями вдоль их продольной горизонтальной плоскости, которой они ложатся друг на друга при возведении стен. Это крепление должно удерживать детали от смещений вдоль этой плоскости, вращений и падений под действием силы тяжести и внутренних напряжений, возникающих в конструкции.

Для реализации венцевого способа применяют такие техники крепления:

  • С помощью металлических штырей и гвоздей;
  • С помощью саморезов;
  • С помощью скоб;
  • С помощью деревянных нагелей;
  • С помощью вставных шипов и шпонок;
  • С помощью специальных фрезерованных замков (в профилированном дереве).

При использовании металлических средств крепления следует помнить, что в местах контакта дерева и стали возникает повышенная коррозия металла, что приводит к преждевременной порче гвоздей или штырей, а также к порче дерева в местах контакта. Это самый простой, самый быстрый, самый дешевый и ненадежный способ крепления деревянных деталей.

Чаше всего используют металлические штыри толщиной 6 мм или специальные гвозди без шляпки. Основная нагрузка будет приложена под углом к оси крепежного элемента, поэтому наличие шляпки необязательно, тем более, что она будет мешать при насаживании верхнего бревна.

Венцевое сочленение с помощью металлического заостренного штыря.

Перед монтажом крепления бревно просверливают на глубину, немного большую глубине залегания штыря или гвоздя. Иногда детали сверлят насквозь, но это уже несущественные тонкости, главная задача – зафиксировать изделие в горизонтальной плоскости.

Скобы и саморезы можно рассматривать как вспомогательные или временные средства фиксации элементов стены, так как они недолговечны и ненадежны. Кроме того, скобы портят внешний вид конструкции.

Скобы чаще применяют для сложных затяжек в тройных углах или для усиления основных креплений.

Идем дальше. Деревянные нагели – это самый распространенный и испытанный способ. Здесь все просто: вместо металлического штыря или гвоздя мы используем деревянный колышек круглого, многогранного или квадратного сечения (чаще круглого), который забивают в заранее подготовленное отверстие в бревне, а на торчащую часть насаживают следующую деталь.

Так выглядит деревянный нагель в увеличенном масштабе.

Надо сказать, что способ достаточно простой и бесхитростный, но при этом очень надежный, прочный и долговечный. Для изготовления нагелей для бруса используют древесину прочных пород: дуб, бук, ясень.

Важно!
Нагеля должны состоять из прочной древесины, иметь влажность ниже, чем у деталей дома, а также перпендикулярные по отношению к волокнам бруса собственные волокна.

Если вы работаете самостоятельно и не имеете внушительного опыта в плотническом ремесле, этот способ можно считать хорошим компромиссом между сложностью, трудоемкостью и надежностью крепления. Тем более что нагеля легко найти и купить в строительном магазине или получить в комплекте с материалом.

Также для венцевых узлов используют вставные шипы и шпонки, которые вставляют в специально подготовленные пазы, расположенные вдоль горизонтальных поверхностей бревен. Сегодня чаще встречаются соединения с помощью шипа и паза, выточенных в изделии на заводе при профилировании. Это характерно для клееного бруса и наборов для строительства домов из дерева, так как наличие такого замка значительно упрощает и ускоряет сборку сруба.

Торцевые продольные узлы

На схеме показан прямой и косой замок для торцевого наращивания брусьев.

Если вы не знаете, как скрепить брус между собой при продольном наращивании, представляем вашему вниманию такой способ, как врубку. Также этот способ называют прямой или косой замок, сопряжение «в лапу», « в пол дерева» и т.д.

Кроме того, существуют такие способы:

  • Крепление с помощью продольного шипа на шпонках;
  • Фиксация с помощью продольного коренного шипа;
  • Комбинированные узлы.

Различные способы продольного соединения брусьев.

Важно!
В случае прямых и косых замков детали следует дополнительно крепить деревянными нагелями в местах контакта поверхностей.
Для этого посередине замка делают два отверстия и вставляют в них колышки.

При работе с клееным профилированным брусом продольное наращивание не требуется, так как детали подбираются под конкретный проект и имеют необходимую длину. Несмотря на то, что цена этого материала высока, достаточное количество таких преимуществ делает его весьма популярным.

Угловые сочленения

Угловое сопряжение без остатка трапециевидным замком или «в лапу».

Углы – наиболее ответственные участки конструкции деревянного дома. Поэтому угловым соединениям бруса и креплениям уделяют особое внимание.

Существует множество способов реализации такого сопряжения, как угол:

  1. Безостаточное встык с помощью прямого замка или « в пол дерева»;
  2. Безостаточное с помощью косого замка или « в лапу»;
  3. Крепление встык на коренном шипе;
  4. Фиксация встык на вставной шпонке;
  5. Чаши с остатком одностороннее, двухстороннее и четырёхстороннее.

Важно!
Практикуют крепление встык с помощью гвоздей или пластин, но мы такой способ не рекомендуем в виду его ненадежности и недолговечности.

Наиболее распространённый и надежный способ крепления встык – это применение коренного шипа. Это обычный прямой или трапециевидный шип и паз, с помощью которого детали соединяются.

Виды угловых креплений брусьев при строительстве стен из дерева.

Методы на шипе и шпонках, в общем, особо не отличаются. Способы « в лапу» и «в пол дерева» также схожи друг с другом по характеристикам, соединение «в лапу» несколько более надежное.

При работе с профилированным брусом чаще встречаются сопряжения с помощью специальных чаш, или «с остатком». Для этого в изделии у торца выпиливают специальное посадочное место, в которое вставляют следующую деталь. Чаша может быть одно-, двух- или четырехсторонней.

Четырехсторонняя чаша для углового сопряжения брусьев.

Совет!
Соединения с остатком позволяют создавать наиболее надежные, теплые и прочные углы, но они достаточно сложны в исполнении.
Однако современные способы обработки древесины на станках решают эту проблему.
Для этого следует пользоваться профилированными деталями.

Инструкция по сборке деталей с чашами проста – их просто вставляют в посадочные места наподобие конструктора.

Другие виды соединений

Различные способы Т-образных сопряжений деревянных деталей.

Сложные пересечения и Т-образные соединения брусьев реализуют с помощью различных конфигураций шипов и пазов, а также с помощью сложных косоугольных чаш и замков. Принцип работы этих креплений ничем не отличается от рассмотренных выше способов.

Также возникает вопрос: «Как прикрепить брус к кирпичной стене?». Ответ прост: с помощью анкерных креплений или дюбелей. Для этого в стене сверлят отверстие, в которое забивают дюбель или быстрый монтаж. Далее элемент через отверстие в нем притягивают к дюбелю саморезом или специальным анкером.

Если вы знаете, как крепить имитацию бруса, вам несложно будет понять этот принцип.

Чтобы рассчитать необходимое количество бруса для строительства, воспользуйтесь калькулятором:

Сечение бруса

150х150 мм.180х180 мм.200х200 мм.

Длина бруса

5 м.6 м.7 м.8 м.9 м.10 м.11 м.12 м.

Брус крепят к стене с помощью дюбелей и анкеров.

Также для различных креплений и фиксаций используют всевозможные металлические пластины, уголки, скобы и т.д., но это дополнительные, вспомогательные и некоторые сложные виды сопряжений.

Вывод

В деревянном жилищном строительстве используют различные виды соединений деталей, которые обладают разной степенью надежности, прочности и сложности исполнения. Мы рассмотрели основные крепления и сопряжения, которые используют наиболее часто. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

загрузка...

Добавить в избранное Версия для печати

1brus.ru

Крепление бруса к брусу: гвоздями, болтами, саморезами, анкерами

Дома из дерева всегда пользовались большой популярностью. С давних времен это был самый доступный и простой вид жилья. Дерево считается экологически чистым материалом, обладающим целебными свойствами. С наступлением глобальной урбанизации в моду вошли каменные и кирпичные здания, не приносящие никакой пользы, а порой и пагубно влияющие на здоровье людей.

Соединение

Не зря говорят: все новое — это хорошо забытое старое. Деревянные дома вновь стали востребованы. Если раньше дом, построенный из дерева, свидетельствовал о малом достатке хозяина, то сейчас деревянное жилье могут позволить себе только зажиточные люди. Цена на бревна резко выросла из-за плохой экологической обстановки.

Несколько десятков лет назад дома строили из бревен. В наши дни появился еще один строительный материал — брус. Каждый человек может выбрать, что использовать для постройки. На вид они схожи между собой. Но между ними все-таки есть существенные отличия.

Эта статья подробно расскажет про достоинства бруса и основных способах его крепления к стенам и между собой. В конце статьи представлено видео, которое поможет новичкам справиться со строительством деревянного дома из бруса своими руками.

О чём пойдет речь:

В чем разница между бревном и брусом

Фактически, бревно — это ствол дерева, очищенный от коры и сучков путем специальной обработки. Бревна достаточно трудно уложить друг на друга так, чтобы не осталось щелей и отверстий, через которые будет проходить холод и влага. После постройки такие дома требуется конопатить. К тому же, они получаются неустойчивые, поэтому для строительства бревенчатых домов, в основном, нанимают специалистов.

Брус — это то же бревно, но уже более тщательно обработанное. Он профилированный, на нем есть угловые срезы. Строительство из него напоминает сборку конструктора. Дома из бруса более устойчивы и надежны. Брус придает строению современный, привлекательный вид. По качеству этот материал во многом превосходит бревна, поэтому множество людей отдают предпочтение именно ему.

Достоинства и недостатки бруса

Итак, отличить брус от бревен не составит труда. Теперь нужно определиться, что же выбрать: брус или бревна? Для этого необходимо знать основные характеристики этих стройматериалов.

Каждому человеку, решившему построить дом, хочется, чтобы он был теплым, комфортным и надежным. Для этого вся конструкция должна быть возведена правильно и прочно. Не стоит забывать, что в деревянном доме так или иначе будут щели. Поэтому дом, даже из бруса, надо будет конопатить и утеплять. При использовании брусьев остается меньше щелей и швов, и это первое его преимущество перед бревнами. К ним также можно отнести следующее:

  • Брус позволяет в укороченные сроки возвести сооружение благодаря удобству и простоте в использовании;
  • Брус не дает усадки, его можно сразу укладывать на фундамент;
  • Брусья более экономичны, чем бревна. Благодаря качественной обработке остается минимум отходов;
  • Брусья плотнее ложатся друг на друга, обеспечивая прочность конструкции.

Даже из такого качественного материала дом может получиться холодным, если не правильно его использовать. Чтобы избежать возможных сквозняков и холода, важно знать, как осуществляется крепление бруса к брусу между собой. Если вы хотите сделать деревянный пристрой к дому, необходимо разобраться, как осуществляется крепление бруса к стене.

Возможные способы крепления брусьев

Крепление деревянного бруса может быть разным, в зависимости от толщины стены и размеров конструкции. Нужно учитывать, из какого материала стена: бетонная, кирпичная или гипсокартонная. В качестве креплений могут использоваться:

  • болты;
  • саморезы;
  • гвозди;
  • анкеры;
  • металлические уголки.

Металлические крепления для бруса являются самыми простыми и недорогими видами крепления. Главное их преимущество — долговечность и надежность. Они способны удерживать большие нагрузки. Для их монтажа потребуется минимум инструментов.

Уголок для крепления бруса делится на два вида: равнополочные и неравнополочные. Первые отличаются своей прочностью. Идеально подойдут для создания ровных углов. Вторые предназначены для оформления нестандартных углов, например, для установки стропил.

Анкеры используются для крепления к бетонному фундаменту. Гвозди, саморезы и болты тоже применяют в качестве креплений. Но, по мнению экспертов, наиболее лучшим вариантом будут деревянные нагели.

Укладка брусьев

  1. Способ 1 — «в стык» (фото). Этот способ позволяет построить дом в короткие сроки. Брус с брусом скрепляются между собой металлическими скобами. Кажется, что все легко и быстро. Но соединять брусья «в стык» получается не практично, так как в углах остаются большие щели.
  2. Способ 2 — «в лапу» (фото). В этом случае каждая сторона бруса имеет специальные выемки. Здесь нужны максимально точные замеры, чтобы один брус идеально вписывался в выемку другого. Работа кропотливая, но это того стоит. Если соблюдена точность замеров, щелей практически не будет, в отличие от первого способа.
  3. Способ 3 — «в теплый угол» (фото). Построенный этим методом деревянный дом будет по-настоящему надежным и теплым. Стены не будут пропускать холод и сквозняки, конструкция получится прочной и устойчивой. Однако, этот способ довольно сложный, поэтому многие люди пользуются двумя предыдущими. Для крепления этим способом в одном брусе на торцах делается паз, похожий на хвост ласточки. На другом брусе должен быть специальный шип. Пазов и шипов может быть до 5 штук. Если вы сомневаетесь в своих силах, лучше обратиться за помощью к специалистам.

Если стены состоят из двух и более рядов бруса, для большей устойчивости их скрепляют деревянными нагелями. Для них должны быть заранее намечены отверстия в брусьях. Заменить их на железные гвозди, анкеры или саморезы нельзя. Для изготовления нагелей потребуются сухие твердые породы дерева. Их диаметр должен быть меньше, чем диаметр отверстий, подготовленных в брусе для них.


Один из методов крепления бруса можно посмотреть на видео.

brusportal.ru

Крепление бруса между собой: видео при строительстве дома

Восхищаясь дошедшими до нас примерами деревянного зодчества, собранными без единого гвоздя никто даже не догадывается, что они поставлены с использованием простых и надежных способов крепления бруса или бревен строения между собой не ослабляющих своей «хватки» на протяжении многих веков.

Схема крепления

Возрастающая популярность возведения деревянных домов обуславливает интерес застройщиков к способам и приемам, издревле использовавшихся при возведении деревянных построек. Некоторым просто интересно, как крепить брус между собой и почему не разваливается построенный дом, а некоторые изыскивают полезную информацию, чтобы попробовать выполнить некоторые работы самостоятельно или грамотно поставить задачу строителям и проконтролировать ее выполнение.

Хочется отметить, что разнообразные традиции деревянного зодчества и накопленный богатейший опыт обуславливают наличия множества различных способов крепления бруса между собой, использующихся при строительстве дома.

Как крепить при строительстве?

Для того, чтобы подробно рассмотреть особенности всех возможных видов соединений бруса во время строительства деревянного дома потребуется очень много времени, поэтому остановимся на основных, наиболее часто применяемых видах креплений:

  • Венцовые. Крепления, предотвращающие смещение бревен расположенных в верхнем или нижнем венце дома или в соседних слоях, компенсации вращающих моментов от веса верхних бревен сруба;
  • Торцевые продольные. Применяются при строительстве дома, когда длины бруса недостаточно. Надежно скрепляют соседние бревна одного ряда между собой и не позволяют им смещаться вдоль продольной оси;
  • Торцевые угловые. Используются при формировании углов, стягивая примыкающие бревна внутрь сруба препятствуя изменению заданных параметров угла;
  • Т-образные сочленения. Используются при привязке внутренних перегородок к наружным стенам строения или при строительстве пристройки к основной стене здания;
  • Примыкающие. Используются при соединении разнородных материалов и примыкании деревянных стен к каменным конструкциям, расположенным на одном уровне.

Венцовые сочленения

Для того, чтобы под собственным весом стена не превратилась в груду катящихся бревен необходимо крепить соседние ряды бруса в горизонтальной плоскости для чего и используется венцовое соединение, проходящее вдоль всей длины бревна. И если в круглом бревне делается специальная выемка, то у профилированных изделий венцовое соединение заложено производителем в форме профиля.

  • Венцовое соединение при возведении различных построек реализуется следующими способами:
  • Применением штырей металла или специальных гвоздей;
  • Использованием деревянных крепежных нагелей, плотно забиваемых в предварительно просверленные отверстия;
  • С помощью металлических скоб;
  • На шпонки и шипы из твердых пород дерева определенной влажности.;
  • Замковыми элементами профилированного бруса.

Лучше всего использовать однородные материалы при реализации венцовых креплений. Можно ли крепить брус между собой гвоздями. Да, можно, но только следует принимать во внимание, что при соединении дерева и металла многократно увеличивается скорость разрушения, причем обоих материалов, что приводит к быстрому износу креплений, и никакие антикоррозионные мероприятия не помогут.

Металлические штыри, скобы и гвозди используются чаще всего как удобное временное соединение для закрепления элементов. Если размеры деревянных деталей не превышают 100х100 мм можно при возведении дворовых построек крепить брус между собой гвоздями, но самые надежные и долговечные крепления получаются, когда в качестве крепления используются деревянные элементы. Нагели, шипы и шпонки надежно удерживают венцы от смещения, обеспечивая прочность и долговечность крепления.

Торцевые продольные крепления

Очень часто при строительстве дома не хватает длины используемого бруса для заполнения всего пространства стены. В этом случае возникает необходимость наращивания бревен и обеспечения их надежного крепления друг относительно друга. Именно в этом случае применяются некоторые виды продольных креплений:

  • Несколько способов «врубки»;
  • Коренной шип и паз на торце бруса;
  • Соединение на шпонках;
  • Комбинация из нескольких видов креплений.

Для надежного продольного крепления, необходимость в котором возникает только при использовании бревен из массива дерева, почти всегда используются комбинированные крепления, обеспечивающие наибольшую прочность крепления деталей между собой. При использовании специально изготовленного клееного профилированного бруса такие крепления востребованы редко, потому что детали строения изготавливаются согласно проекту, учитывающему все необходимые размеры и виды соединений.

Торцевые угловые крепления

Самые ответственные крепления, от которых зависит прочность строения, и соблюдение его геометрических размеров располагаются по углам и в местах примыкания перегородок. Для того чтобы крепить углы деревянного строения между собой используется два основных вида угловых соединений, с остатком и без остатка.

Угловое соединение бруса с остатком обладает почти абсолютной герметичностью и невероятной прочностью крепления. Причем при таком способе крепления нет необходимости дополнительно крепить соединяемые бревна, которые так плотно скрепляются между собой, что строение легко выдерживает даже небольшие землетрясения. Подробнее рассматривая эти крепления можно выделить несколько основных видов:

  • Односторонний замковый паз, когда древесина выбирается с одной стороны бревна;
  • Двусторонний замковый паз, более сложное соединение, когда выборка производится с двух сторон бревна;
  • Четырехсторонний замковый паз, самое сложное соединение, выполняемое в заводских условиях при изготовлении профилированного бруса для конкретного дома по заказу.

Для крепления углов между собой, особенно при использовании подготовленных деревянных изделий используются крепления без остатка:

  • Соединение встык – самое простое из соединений без остатка, подразумевает наличие дополнительных элементов и применяется чаще всего при строительстве пристройки хозяйственного назначения;
  • Соединение на шпонках хотя и является разновидностью предыдущего типа, но существенно надежней и лишено многих его недостатков;
  • В пол дерева или в лапу соединяются в основном угловые части дворовых построек, так как надежность и герметичность такого крепления оставляет желать лучшего, а использование дополнительных нагелей усложняет ведение работ;
  • Соединение в коренной шип, расположенный вертикально, называемое в просторечии «теплый угол» обеспечивает взаимную фиксацию элементов между собой и отменную герметичность.

Примыкающие крепления используются при необходимости крепить деревянные элементы на каменной или металлической конструкции. Как показано на видео в этом случае используется стандартный набор дюбелей необходимого размера или анкерных болтов, обеспечивающих надежную фиксацию. Причем нет абсолютно никакой разницы, как располагаются элементы относительно друг друга вертикально или горизонтально.

Чтобы правильно крепить брус между собой при использовании некоторых соединений, особенно с большой выборкой материала следует помнить, что при использовании бруса размерами менее чем 100х100 мм некоторые крепления выполнять не рекомендуется, во избежание критического уменьшения сечения материала и потери необходимой прочности.


Для непосвященного человека даже многочисленные фото соединений не дадут точного представления, как крепить деревянные элементы между собой для достижения максимальной прочности, герметичности и надежности соединений. Но стоит посмотреть, как крепить брус между собой на видео и многие нюансы этих операций становятся предельно понятны.

brusportal.ru

Крепление бруса между собой: способы соединения материалов (фото и видео)

Один из основных этапов сооружения брусчатого здания — это сборка сруба. Перед тем, как начинать строительство, необходимо знать, как правильно осуществлять крепление бруса.

В противном случае, о качественности работ не может идти и речи.

По углам сруба необходимо делать врубки.

Необходимость соединения элементов стен появляется в двух нижеследующих случаях.

  1. При врубке углов постройки.
  2. Если нужно нарастить лесоматериал, когда его длины недостаточно.

Методы скрепления бруса разнообразны. Выбираются они, исходя из конкретной ситуации.

На фото типы угловых врубок.

Способы крепления бруса между собой при возведении срубов существенно отличаются от стыкования бревенчатых аналогов. В наш технологичный век старинные приемы соединения пиломатериалов постепенно модифицируются.

На данный момент в деревянном домостроении используются два типа креплений.

  1. Фиксация углов с остатком. Наиболее распространенные ее разновидности: «в обло» и «в чашу».
  2. Крепеж без остатка. Самые популярные его подтипы: «в зуб» и «в лапу».

Соединение в чашу.

«В чашку» брус соединяется, благодаря замочным пазам.

Существует несколько их разновидностей: одно-, двух- и четырехсторонние.

  1. При первом типе замка в каждом из брусьев делается при помощи надпила перпендикулярный паз . Прорезается он с одной из сторон, как правило, с верхней. Данный надпил должен подходить по своей ширине к перпендикулярному сечению лесоматериала.

В большинстве своем домостроительные компании используют именно эту технологию крепления для бруса профилированного типа.

Происходит это вследствие того, что для изготовления подобных пазов необходимы минимальные затраты времени и усилий.

  1. Методология создания следующей разновидности пазовых замков включает в себя пропиливание лесоматериала с двух сторон, иными словами — снизу и сверху . Уровень глубины перпендикулярных пропилов составляет примерно четверть от высоты брусьев.

Соединение получается очень качественным. Однако оно требует высокой квалификации от плотников, иначе они могут допускать сколы либо трещины при прорезывании пазов и укладке брусьев.

  • Четырехстороннее замковое крепление для бруса выпиливается со всех его сторон . Такой способ фиксации углов дает возможность сооружать срубы, имеющие повышенную прочность и надежность. Пазы со всех сторон облегчают монтаж стен, так как их венцы укладываются, как конструктор. Данный метод требует очень высокого профессионализма от работников.
  • Данный тип соединений является наиболее простым и быстрым. Брусья стыкуются между собой. Затем они закрепляются при помощи шипованных металлических пластинок, фиксируемых скобами либо гвоздями.

    При этом прочность и плотность получаемых углов, главным образом, зависит от уровня квалификации плотников. Нужно аккуратно подгонять торцы совмещаемых брусьев, так как необходима их абсолютно ровная поверхность. Однако даже многоопытные мастера далеко не всегда справляются с этой задачей. Углы получаются не герметичными, помимо этого испытывают регулярные перпендикулярные нагрузки.

    Хотя данный вид угловых соединений и самый быстрый, качественность его минимальна.

    Потери тепла через подобные углы очень большие.

    Поэтому лучше всего скрепление брусьев встык не использовать при строительстве жилых домов, а применять другие, более сложные типы соединений.

    Крепление на шпонках.

    1. Такое скрепление бруса между собой производится шпонками, то есть клиньями из твердых сортов древесины, чтобы углы были прочными.
    2. Монтаж вставок в пазы лесоматериала дает возможность пресечь его сдвиги в стыках сруба.
    3. Следует учитывать, что прочность углов зависит от типа клиньев. Они могут быть продольными, поперечными либо косыми. Последняя разновидность сложна в изготовлении, однако при ее использовании получаются наиболее прочные углы, имеющие небольшую теплопроводность.

    Фиксацию брусьев «в коренной шип» недаром называют еще «теплым углом». Данная разновидность соединений эффективно сберегает тепло в доме.

    Поэтому она очень популярна при сооружении брусчатых зданий.

    1. Основа технологии такова: в одной из совмещаемых балок пропиливается своими руками паз, на другой — вырезается шип, имеющий размеры, соответствующие пазу.
    2. При сооружении сруба в пазовые углубления закладывается утеплитель для бруса. В его качестве можно использовать льняное, джутовое полотно либо войлок из того же сырья.
    3. Очень важно, чтоб элементы замкового соединения совмещались друг с другом плотно. Таким образом, потери тепла будут минимальными.
    4. Чтобы повысить прочность конструкции сруба, чередуйте в угловых рядах шипы и пазы, и скрепляйте их дополнительно круглыми нагелями для бруса из дерева.
    5. Используя в соединениях нагели, присеки, курдюки и другие крепления типа «паз/шип», обязательно оставляйте меж элементами замка вертикальные щели. Они нужны для компенсации усадки стен.

    Крепление в полдерева.

    Еще одна простая разновидность врубки углов – это «в полдерева». Это название закрепилось в среде профессионалов, благодаря тому, что при этом создаются пропилы на половину толщины лесоматериала. Сборка брусчатого сруба при данном способе начинается с просверливания отверстий под шпонки или нагели в точках около угловых соединений.

    Прежде, чем крепить брус между собой, рассчитайте длину нагелей, таким образом, чтоб ее хватало на несколько рядов. Есть также и более современная разновидность данного соединения. При нем шпонки добавляются в угловые стыки, чтобы повысить их прочность и теплоемкость.

    Врубка ласточкин хвост.

    Наиболее надежный, прочный и имеющий минимальные потери тепла способ — Т-образная врубка углов «ласточкин хвост». Она похожа на «коренной шип», только выступ при этом имеет не прямоугольную, а трапециевидную форму. Пазам придается такая же форма. Следует отметить, что цена такой врубки достаточно велика.

    На данный момент известны такие подвиды Т-образных соединений бруса:

    • замочные пазы на вставных шипах;
    • симметричные шипы в виде трапеции, называемые «сковородней»;
    • прямоугольные шипы, носящие название «полусковордни»;
    • несимметричные трапециевидные шипы – «глухая сковородня»;
    • прямой паз на коренном шипе, помимо сруба при его помощи происходит и крепление имитации бруса.

    Существует еще один подтип данного крепления: «в лапу». При нем в брусьях прорезаются горизонтально расположенные выемки и пазы в виде трапеций. Они подходить должны друг к дружке идеально. Так как подобное пиление осуществлять довольно сложно, подобная разновидность врубки используется редко.

    Способы продольных соединений.

    При возведении больших зданий, длина которых превышает стандартные размеры бруса в 6 метров, возникает необходимость скреплять вдоль две балки.

    В данном случае инструкция допускает использование одного из нижеследующих типов соединений.

    1. Косой замок.
    2. «Шип на нагелях/шпонках продольный».
    3. «В полдерева».
    4. «Коренной шип продольный».

    При этом возникает вопрос, можно ли крепить брус арматурой либо другими металлическими фиксаторами. Можно, хотя это и практикуется реже, чем использование крепежа из дерева.

    Крепление брусьев с помощью шипов на шпонках достаточно прочное. Для такого соединения делаются пропилы для одинаковых пазов на торцах двух балок. Далее они укладываются впритирку друг к дружке, затем в паз вбивается клиновидная вставка из твердых сортов древесины.

    Шпонки могут быть изготовлены и из стали. Форма их различна — бывают трапециевидные, призматические, прямоугольные, зубчатые и ровные вставки.

    Продольное соединение коренной шип.

    Продольное наращивание пиломатериалов «в полдерева» аналогично подобному креплению углов. Торцы соединяемых элементов прорезаются на ширину, которая составляет половину их толщины. Прочность креплений повышается при помощи использования нагелей.

    Их можно заменить скобами, большими гвоздями либо крепежными пластинами. Данный тип соединения является быстрым и простым. Однако прочность его маловата для несущих (внешних) стен большого брусчатого здания.

    При соединении в продольные коренные шипы, на одном из торцов балок выпиливается паз, на другом стороне выступ. Чтобы увеличить прочность крепления, его можно сделать трапециевидным. Так вы исключите горизонтальные подвижки брусьев в срубе.

    Наращивание длины брусовых лесоматериалов при помощи «косого замка» — это наиболее сложный метод. Однако он придает креплению наивысшую прочность и надежность среди всех описанных методов.

    Угловое и продольное соединение лесоматериалов, как и крепление — имитация бруса, является очень важной составляющей строительства дома. Подходить к ним нужно предельно серьезно. От этого зависит прочность возводимого здания и качественность его облицовки.

    В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

    vizada.ru

    Как крепить брус к брусу своими руками

    В данной статье мы расскажем, как правильно крепить брус к брусу своими руками.

    Брус для каркаса должен быть сухим, если он не высох, тогда после монтажа сразу обшивают каркас из бруса ОСБ.

    Весь материал обработайте специальным антисептиком.

    Заранее подготовьте необходимые крепежные элементы.

    Перед закупкой бруса обязательно точно просчитайте необходимый размер каркаса обшивки, если этого не сделать, то при увеличении толщины (незапланированной) нужно будет добавлять в каркас мелкие детали, что не является хорошим началом при построении каркасной основы.

    Нижняя обвязка брусом производится по принципу укладки на ростверк (предварительно выложен рубероид).

    Крепление бруса к ростверку

    Если нет рубероида, можно покрыть фундамент обычной пленкой, которая защитит бетон от влаги и образования бетонного молочка. Когда фундамент готов к укладке бруса, проверьте плоскость ростверка уровнем, чтобы убедиться в его идеальной ровности. На эту поверхность накладывают брус, необходимый для нижней обвязки, при этом брусья стыкуют методом выборки на углах.

    Типы соединения бруса

    Выборка может быть в полдерева или в лапу. Вариант в полдерева подразумевает ровный срез в половину толщины бруса (для соединения с другим брусом). Вариант крепления в лапу подразумевает собой срез под углом в 45% от середины бруса к нижнему концу (или верхнему, зависит от того, где будет один из брусьев при креплении).

    Принцип угловой фиксации бруса

    При креплении бруса по принципу угловой фиксации используют одни из вариантов:

    • соединение анкером;
    • крепеж гвоздями 150мм;
    • крепление при помощи деревянного нагеля.

    Типы выборок на углах

    Нагель должен быть из сушеного дуба, с выступом над поверхностью бруса на 6-8 см, диаметр нагеля всегда равен диаметру отверстия для крепления. Перед креплением брусья сверяют: они должны быть равны по диагонали и углам.

    При нижней обвязке брус крепится к фундаменту при помощи гаек с широкими шайбами. Шайба улучшает крепление с фундаментом, потому что увеличивает плоскость сцепления двух поверхностей. Гайку подбирают под ключ – шестигранную, другие варианты не подходят.

    Крепление бруса уголками

    Когда брусья нижней обвязки соединяют гвоздями или нагелями — угловой анкер не требуется. Если углы были закреплены по-другому, без нагеля или гвоздей, то первый анкер крепится в угол в месте, где соединяются брусья.

    Обратите внимание! Вертикальные стойки каркасного сооружения устанавливают после того, как завершен процесс нижней обвязки брусьев. Когда работают над установкой стоек, начинают с угловых каркасов.

    Варианты крепления

    Если нижняя обвязка на гвоздях или анкерах, то угловая стойка крепится при помощи стального уголка.

    После крепления нижней обвязки нагелем надевают угловые стойки на оставленные выпуски 6-8 см.

    Способы установки стоек из бруса

    Фиксация неугловых стоек производится двумя способами: методом вырубки, стальными уголками. Уголки надежней держат конструкцию, имеют только один недостаток — стоимость. Сами уголки крепят к брусу при помощи саморезов. Метод вырубки подразумевает крепление с помощью специального углубления, имеющего глубину 50% от толщины нижней обвязки. Пример: если брус имеет толщину 80 мм, тогда глубина вырубки составит 40 мм.

    Укосины, закрепляющие стойки

    Обратите внимание! Неугловые стойки обязательно скрепляют укосинами, которые держат конструкцию и не дают ей расшатываться. Укосины нужны до того момента, пока не будет сделана верхняя обвязка конструкции брусьями, после этого укосины можно снять.

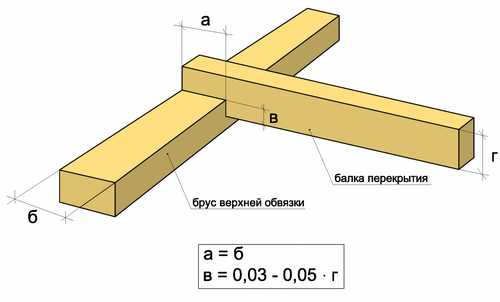

    Крепление балки перекрытия

    Брусья верхней обвязки удобнее стыковать на вырубке или при помощи уголков из оцинкованной стали. Если выбран метод вырубки, тогда необходимо сделать точные разметки под вырубку на каждый вертикально установленный брус (стойка). Пазы верхней обвязки должны совпадать с пазами нижней обвязки, в противном случае получится перекошенная конструкция, которая постепенно сама развалится.

    siteproremont.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
