Держатель для дрели



Дрель в руках, сверло, стена или доска – такой элементарный алгоритм понятен и привычен для любого домашнего мастера. Аппетит приходит во время еды, и хочется использовать инструмент более рационально.

Используя несложные приспособления, обычную электрическую дрель можно превратить в целый набор электроинструмента:

  • точильный станок;
  • фрезер;
  • шлифовальная установка;
  • токарный станок;
  • дисковая пила (при соблюдении мер безопасности).

Это далеко не полный перечень, умелый мастер сможет «заставить» инструмент выполнять и другие задачи. Разумеется, удерживая инструмент в руках, ничего из этого выполнить не удастся.

Необходим некий фиксатор для корпуса, так называемая «третья рука». Такие приспособления существуют: в любом магазине электротоваров вы сможете подобрать держатель для дрели.

На самом деле, задача устройства достаточно простая: зафиксировать корпус дрели в определенном положении, чтобы ваши руки могли удерживать обрабатываемую заготовку.

Кроме того, некоторые насадки на дрель (например, шлифовальный круг), при касании заготовки стремятся отбросить инструмент в сторону. Удержать заготовку и дрель в одном положении невозможно, если использовать только силу рук.

Конечно, можно попробовать зафиксировать электроинструмент в тисках, но это ненадежный способ, к тому же, можно испортить корпус. Производители инструмента позаботились о такой возможности. Каждая дрель имеет специальную цилиндрическую отформовку в зоне вращения шпинделя: так называемую «шейку».

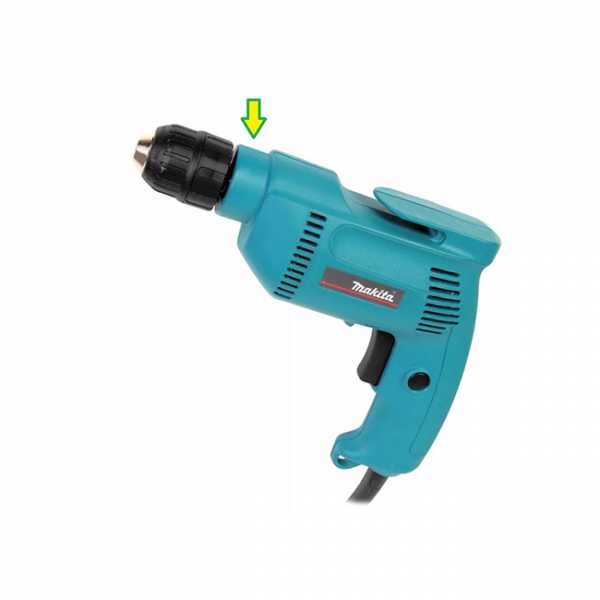

Технологически, это место крепления дополнительной рукояти. Конструктивно – это самая удачная точка для фиксации инструмента.

Внутри шейки расположен основной подшипник вращающегося вала, поэтому расположение инструмента получается достаточно сбалансированным. Достаточно закрепить на верстаке хомут, засунуть в него шейку дрели, и мы получаем электромотор со шпинделем (патроном).

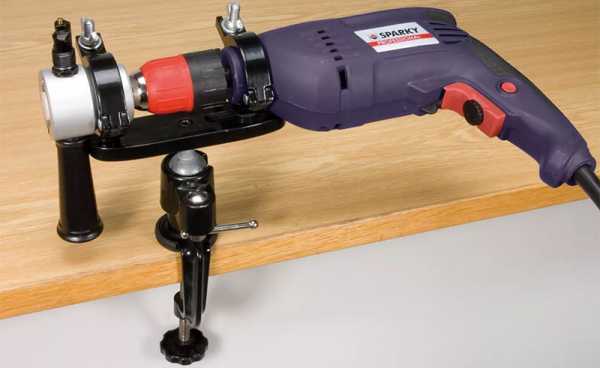

Как устроен простейший держатель для дрели

Прочный зажим типа струбцины, удерживает приспособление на любой плоской поверхности (стол, верстак, табурет, вертикальная стенка стеллажа). На основе закреплен хомут, в котором фиксируется электроинструмент. Сочленение может быть жестким, то есть положение дрели поменять не получится.

Некоторые модели оснащены поворотным механизмом хомута. Вращение осуществляется в одной плоскости (плоскости стола). Кроме того, если снять зажим (струбцину), можно закрепить хомут держателя стационарно. Правда для этого придется просверлить дырку в столе. Так что этот способ подходит лишь для верстака в мастерской.

Установив дрель в этот держатель, вы получаете как минимум точильный станок.

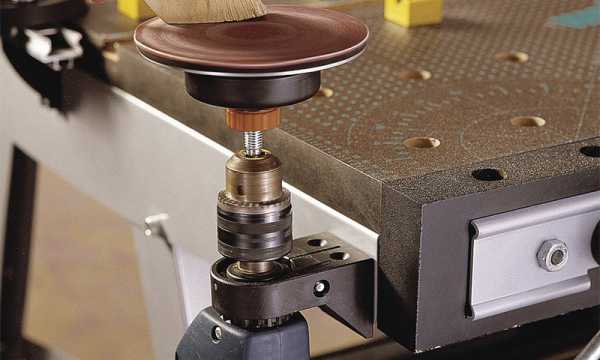

В патрон вставляется диск для наждачной бумаги (липучка), и можно не только наточить ножи для супруги, но и обработать заготовку сложной формы.

А если напротив диска закрепить упор, вы сможете шлифовать достаточно твердые материалы: металл, камень, и пр. Если ваш держатель достаточно надежен, можно организовать мини циркулярную пилу.

Важно! Ни один производитель дисков для пилы не предусматривает такое использование. Работа с самодельной циркуляркой потенциально опасна.

Одно из популярных применений такого держателя – мини токарный станок из дрели.

Преимущества:

  • простота (соответственно низкая стоимость).
  • надежная фиксация (меньше сочленений – устойчивее конструкция).
  • приспособление способно удерживать достаточно тяжелый инструмент.

Недостаток:

  • ограничена свобода перемещения дрели относительно рабочей плоскости (стола, верстака).

Держатель с двумя степенями свободы

Приспособление имеет два шарнирных соединения между зажимом (струбциной) и хомутом для фиксации дрели. Оси вращения шарниров расположены под углом 90°, и позволяют позиционировать инструмент под любым углом к рабочей плоскости верстака. Это видно на иллюстрации.

Разумеется, такой держатель уже не закрепишь прямо на верстаке (стационарно), он работает только со струбциной. Оперативно направить ось вращения не получится: в целях безопасности, сначала фиксируется один шарнир, затем второй.

Тем не менее это приспособление дает возможность использовать дрель уже как фрезер, с произвольным расположением вала. Или вы просто располагаете ось вращения так, как вам удобно в текущий момент.

Преимущества:

  • Расширенная свобода расположения оси вращения.

Недостатки:

  • Неудобная настройка положения, приходится фиксировать шарниры по очереди. Кроме того, есть определенные ограничения по размерам электроинструмента (крупную дрель в таком держателе не закрепить).
  • Есть вопросы к надежности: чем больше шарнирных соединений, тем ниже точность и прочность крепления.

Держатель дрели с шаровым шарниром

Эта «третья рука» позволяет одним движением направить инструмент под необходимым углом. Свобода перемещения ограничена полусферой, то есть положение в пространстве может быть любое.

Такая конструкция знакома многим: автомобильные держатели для смартфонов и видеорегистраторов работают по такому же принципу. Вот только дрель – это не мобильный телефон, поэтому к шаровому зажиму предъявляются особые прочностные требования.

Он не должен ослаблять «хватку» при сильной вибрации, и в то же время, усилие для раскручивания гайки не должно быть слишком высоким. Иначе теряется главный козырь: оперативность перемещения.

Преимущества:

  • одним движением руки вы устанавливаете дрель в любое положение.

Недостаток:

  • с таким держателем можно использовать только легкий инструмент.
  • стоимость данного приспособления самая высокая.

Итог

Исходя из домашних задач, вы можете либо выбрать тип держателя из нашего обзора, либо изготовить его самостоятельно (принимая на себя ответственность за безопасность).

instrumentiks.ru

Насадка на дрель для фрез бормашины. Самодельный отрезной круг для бормашины

Приветствую всех любителей мастерить и делать что то из ничего своими руками. Иногда. во время работы возникает такая мысль, вот сейчас бы пригодилась бормашина, но покупать не очень дешевый инструмент для того чтобы пользоваться им 1-2 раза в год не очень хочется. В этом случае можно самостоятельно изготовить не сложную насадку на дрель для фрез бормашины, она поможет облегчить некоторые задачи.

Понадобившиеся инструменты.

1. Электродрель ( лучше две).
2. Газовая горелка.
3. Заточной станок.
4. Тиски.
5. Молоток.
6. Ножовка по металлу.
7. Сверла.
8. Надфили.
9. Наждачная бумага.

Понадобившиеся материалы и детали.

1. Небольшие подшипники.
2. Длинный винт или шпилька.
3. Трос от мопеда или велосипеда.
4. Сломанный пистолет для монтажной пены.
5. Медная трубка.
6. Алюминиевая трубка.
7. Кран Маевского.

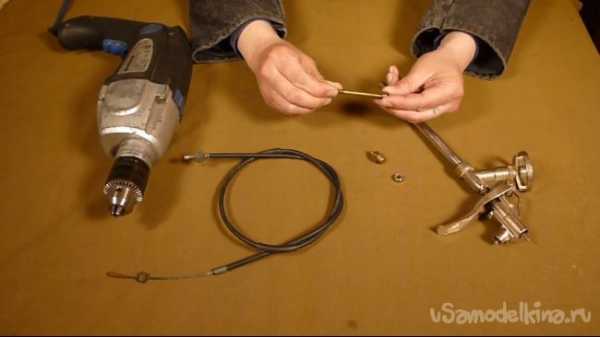

Осмотрев все запасы в мастерской нашли все необходимое для изготовления насадки на дрель.
Сломанный пистолет для монтажной пены, трос от какой то двухколесной техники, маленькие подшипники и длинный винт, диаметр которого немного больше внутреннего диаметра подшипников и на резьбу которого накручивается кран Маевскоко.


Для начала отрезаем головку винта и сверлим в торцах получившейся заготовки для вала отверстия глубиной примерно 2 см. С того края где резьба, диаметр отверстия рассчитываем под имеющиеся фрезы, с противоположного, под диаметр троса плюс небольшой запас на пайку. Для сверления лучше всего воспользоваться двумя дрелями, для лучшей центровки отверстия.

Зажимаем заготовку в дрель и при помощи двух надфилей производим грубую подгонку наружного диаметра вала под внутренний диаметр подшипника. Делать это необходимо очень внимательно, постоянно проверяя размер, что бы не ослабить посадочные места подшипников.

Окончательную подгонку посадочных мест производим наждачной бумагой.


Зажимаем вал в тиски и насаживаем подшипники. Для лучшей работы нашей насадки, необходимо чтобы они насаживались очень туго, вплоть до насадки молотком.


Для того чтобы зафиксировать внутреннее расстояние между подшипниками, одеваем на вал отрезок медной трубки подходящего диаметра.

Откручиваем носик от сломанного пистолета для монтажной пены.

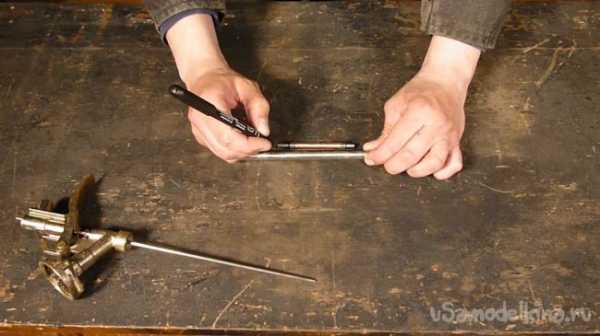

Он как нельзя лучше подошел для изготовления корпуса нашей насадки. С одной стороны его внутренний диаметр почти совпал с наружным диаметром подшипников, пришлось немного поработать наждачной бумагой, в другой плотно фиксируется наружная оплетка троса. В место перепада диаметров будет упираться подшипник, тем самым усилив прочность конструкции.
Отмечаем нужный нам размер и отрезаем ножовкой по металлу.

Со стороны резьбы на валу делаем цанговый зажим, два пропила крест на крест. Более подробно как его сделать есть отдельная статья и видео, кому интересно можно посмотреть.

К другому краю нужно припаять трос. Для этого воспользуемся газовой горелкой и кастолином, он в разы крепче олова. Пропаиваем край троса и вставив его в отверстие припаиваем к валу. Один подшипник и медную трубку лучше снять чтобы не грелись.

Зачистив и ошкурив место пайки собираем детали вместе.

Теперь одеваем корпус насадки на вал.

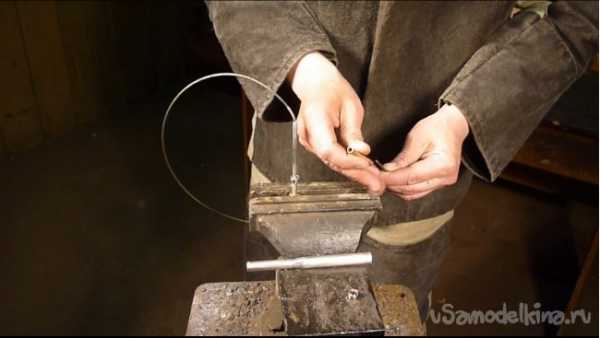

Одеваем внешнюю оплетку на трос и фиксируем ее в корпусе.

Чтобы патрон дрели не травмировал трос, одеваем на свободный край алюминиевую трубку и обжимаем ее ударами молотка.

Накручиваем корпус крана Маевского на шпильку, зажимаем в дрель и обтачиваем на заточном станке придавая нужную форму. Этот кран хорош тем, что у него внутри корпуса. после резьбы, отверстие сужается на конус, и при накручивании на цангу зажимает ее.

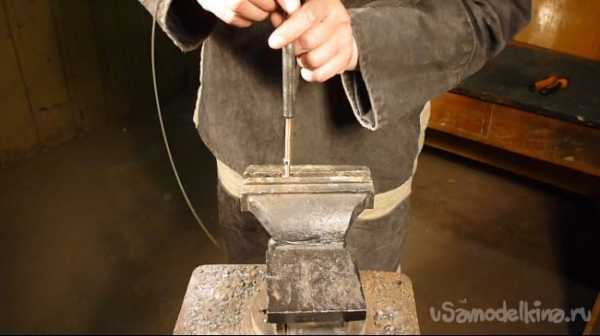

Между краем корпуса и зажимом делаем два небольших пропила на валу под ключ, для фиксации вала при установке фрезы.

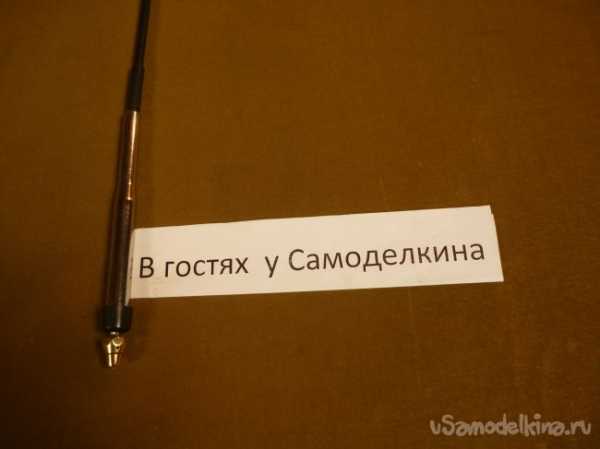

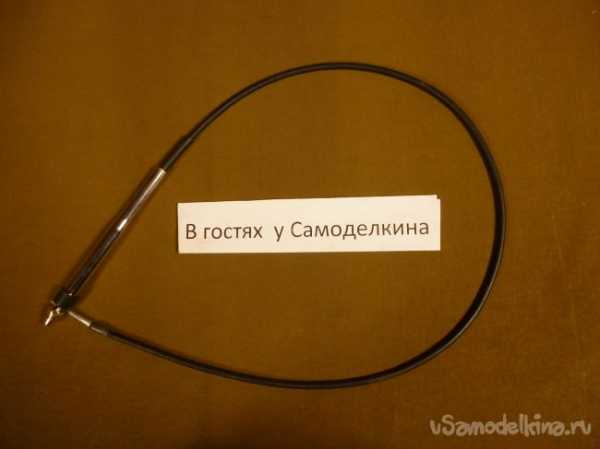

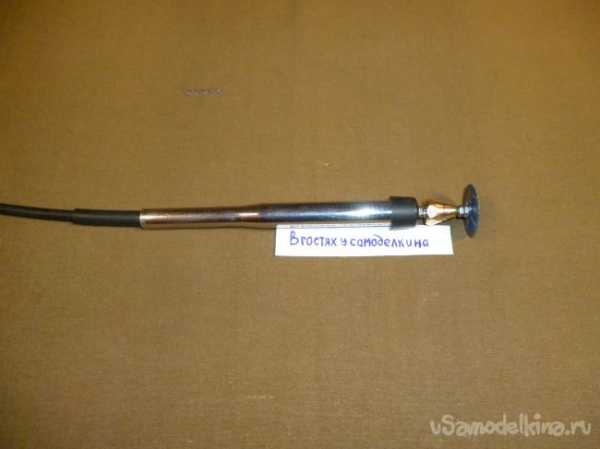

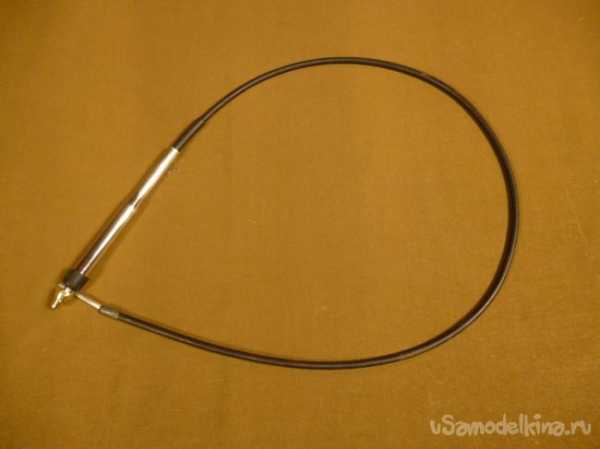

Насадка на дрель готова. Для того чтобы избежать попадания стружки внутрь и загрязнения подшипников поставили пыльник из пластмассовой ручки от какого то регулятора.

Теперь сделаем отрезной диск для этой насадки. Для этого берем стандартный отрезной диск, можно сточенный, размечаем циркулем нужный диаметр и обрезаем ножницами.

Прокалываем шилом центр и прикручиваем на винт, который подходит к нашему зажиму. Для лучшего крепления используем гровер и еще одну контрящую гайку.

Зажимаем эту заготовку в дрель, можно и в сделанную насадку, и обтачиваем все неровности на оселке или сломанном круге от заточного станка.

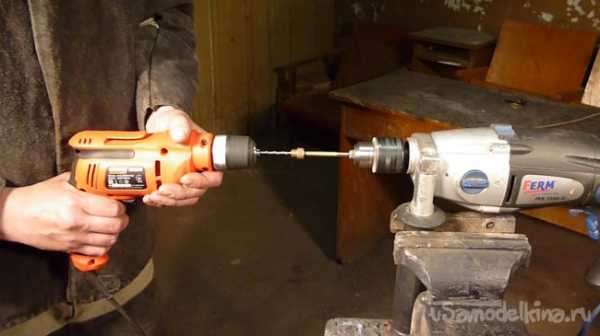

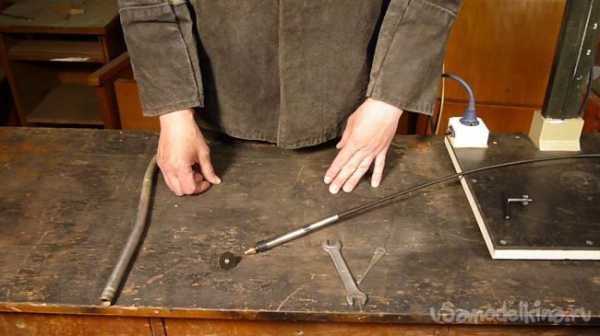

Теперь производим испытания получившейся конструкции. Зажимаем край троса в дрель, лучше конечно чтобы дрель была на стойке.

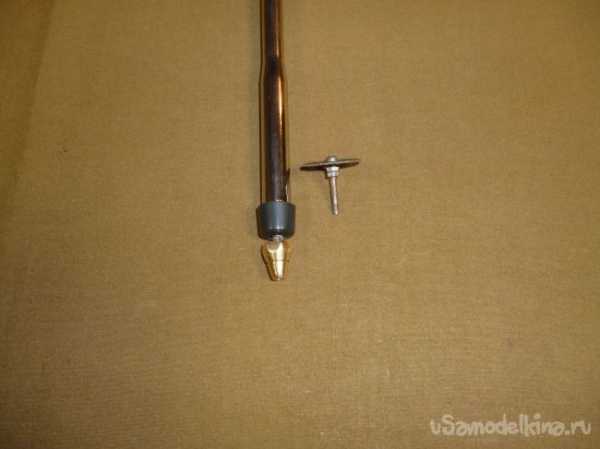

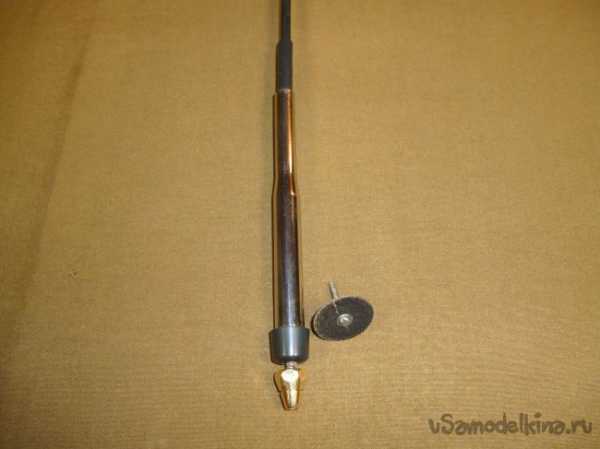

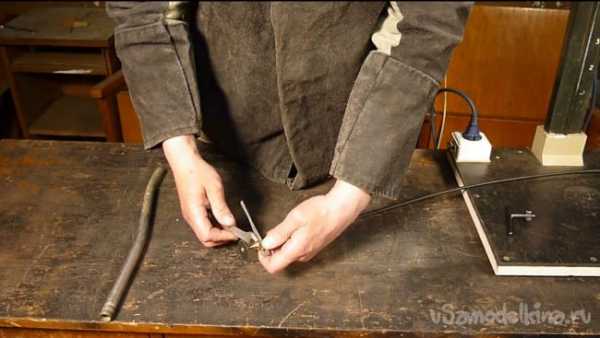

Удерживая ключом ось устанавливаем отрезной круг в насадку.

Включаем дрель и пробуем резать.

Бормашину эта насадка конечно не заменит, все таки у дрели обороты поменьше, но с некоторыми задачами справиться сможет.

Кстати сравните с покупной насадкой, по моему получилось неплохо)))

Всем удачи в работе!

Видео о изготовлении насадки можно посмотреть здесь.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Отрезная насадка на дрель из диска болгарки

Очень полезная насадка на дрель или шуруповерт, сделанная из использованного диска болгарки. С помощью такого приспособления можно резать металл или обрабатывать его поверхность. Этот отрезной инструмент может очень пригодится тем у кого нет болгарки (УШМ) или нет возможности ей воспользоваться в труднодоступных местах.

Что понадобится?

  • Остаток диска болгарки.
  • Болт.
  • Одна шайба размером по внутреннему диаметру отверстия диска болгарки.
  • Две шайбы по диаметру превышающему внутренний диаметр отверстия диска болгарки.

Изготовление отрезной насадки

Отвинчиваем диск. Как видно он должен быть не до конца сточен. Если у вас нет болгарки — спросите у соседа или в ближайшей мастерской, они все равно выкидывают такие диски.

Реклама

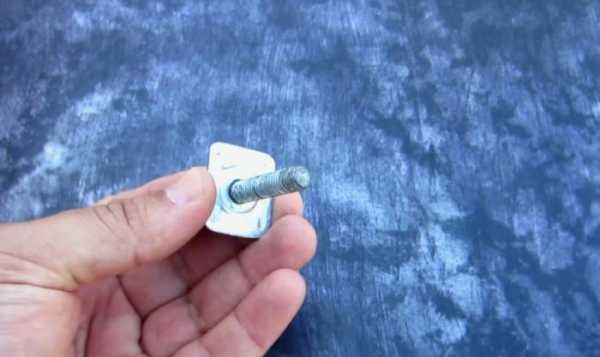

Одеваем большую шайбу на болт. Она не обязательно должна быть прямоугольной. Так как найти шайбы большого диаметра проблематично, то я сделал из того что было под рукой. Внешний диаметр шайбы должен быть больше отверстия крепления диска.

Затем одеваем на болт диск. Чтобы он стоял строго по центру, устанавливаем шайбу с диаметром, примерно равным диаметру крепежного отверстия диска.

Одеваем на все это большую шайбу, такую же как вначале.

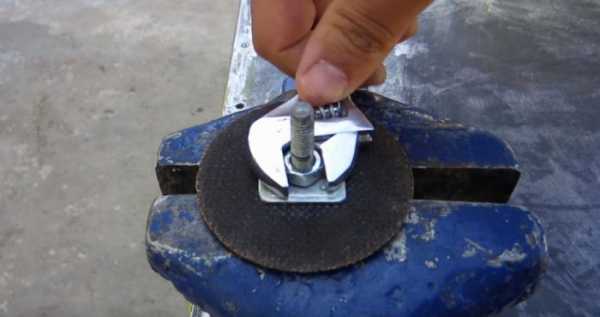

Хорошенько стягиваем все гайкой.

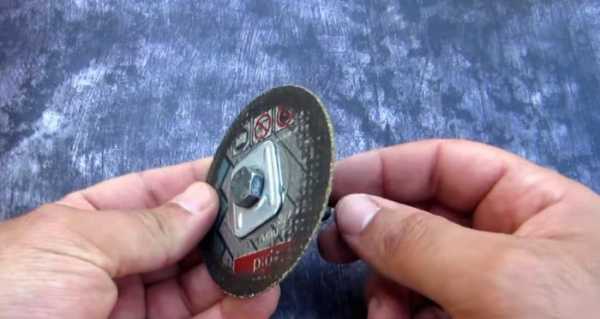

В итоге получилась вот такая очень полезная насадка на дрель или шуруповерт.

Зажимаем болт в патронник дрели.

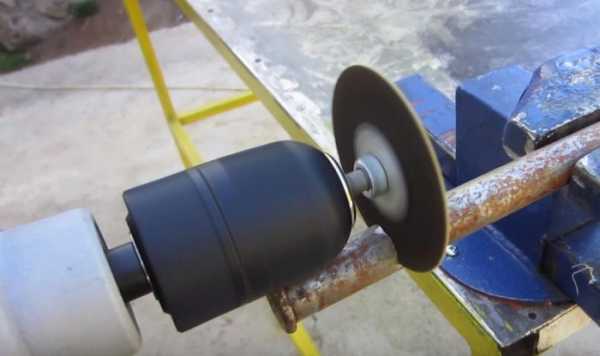

И пилим металл. Вот к примеру стальную трубу.

Режется отлично. Искр, как при работе с УШМ, совсем нет, так как обороты дрели по сравнению с болгаркой очень низкие.

Конечно ни в коме случае не стоит пренебрегать техникой безопасности при работе — как минимум защитный очки должны быть на вас обязательно. Из-за низких оборотов режущий инструмент не стал менее опасным, и все требования защиты нужно обязательно соблюдать.
С помощью такой насадки можно зачистить поверхность металла от краски или ржавчины, отрезать трубу в труднодоступном месте, и многое другое. Вещь полезная, сделайте себе — не пожалеете.

Смотрите видео

labuda.blog

Как сделать болгарку из дрели

Как сделать болгарку из дрели

Болгарка из дрели делается проще, чем наоборот. Болгарка или угловая шлифовальная машина (УШМ) стала незаменимым электроинструментом благодаря широкому спектру работ, которому можно выполнить с её помощью, но она имеет свои недостатки, которые мешают в работе.
С ее помощью не всегда можно подобраться к труднодоступным местам и зачастую она имеет высокие нерегулируемые обороты, кстати, из-за этого требуются повышенные меры безопасности.
Но, несмотря на все это при определённых видах работ она незаменима.
Мы же можем воспользоваться всеми преимуществами УШМ, да, еще обойти ее недостатки.
Для этого нам будет достаточно разжиться приводным валом с фланцами от болгарки (я взял его от старой, испорченной).

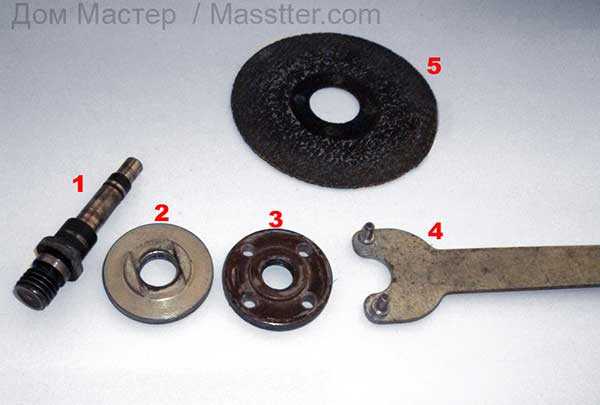

Болгарка из дрели в фото пояснениях

1 Приводной вал
2 Внутренний фланец
3 Наружный фланец
4 Ключ для наружного фланца
5 Отрезной диск по металлу

Собираем в следующей последовательности

Надеваем внутренний фланец на вал, чтобы он сел в пазы, затем закручиваем наружный фланец.

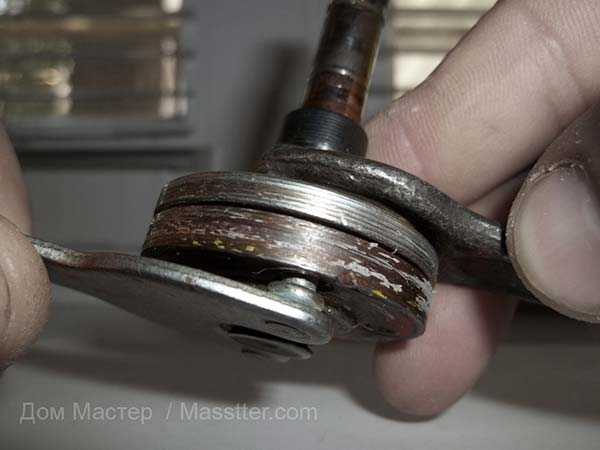

Затягивается только наружный фланец специальным для этого ключом, вал придерживается рожковым с обратной стороны внутреннего фланца.

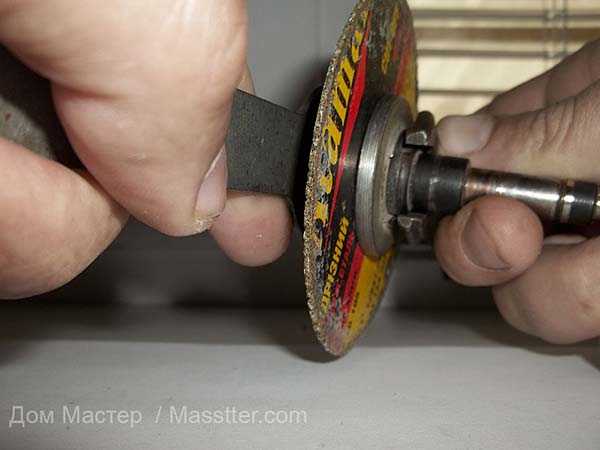

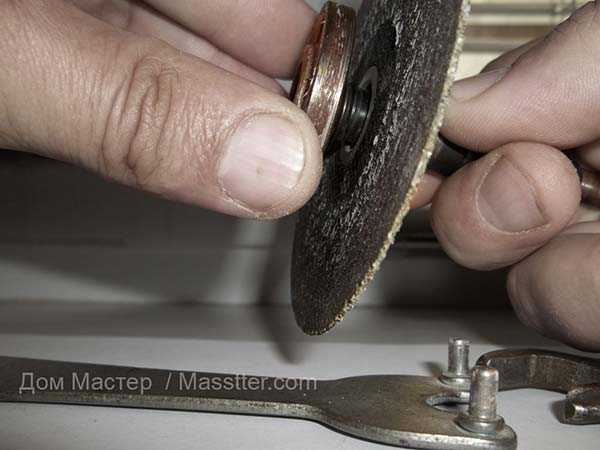

Для работы устанавливаем отрезной (или другой) диск

После установки затягиваем и устанавливаем в патрон дрели, тоже хорошо затягиваем вал в патроне.

Готово!
Поскольку дрель имеет реверс, то рабочее вращение должно идти по часовой стрелке, как при сверлении.

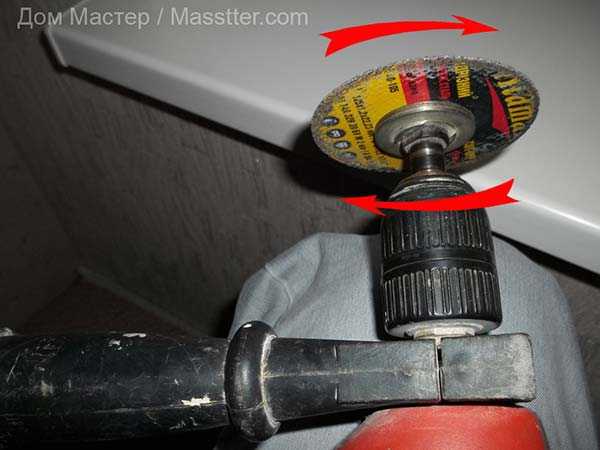

Стрелками (на фото) указано обязательное направление движения диска в таком случае наружный фланец с внутренней (обычной правой) резьбой будет само затягиваться, и не открутится при работе.

Внимание!

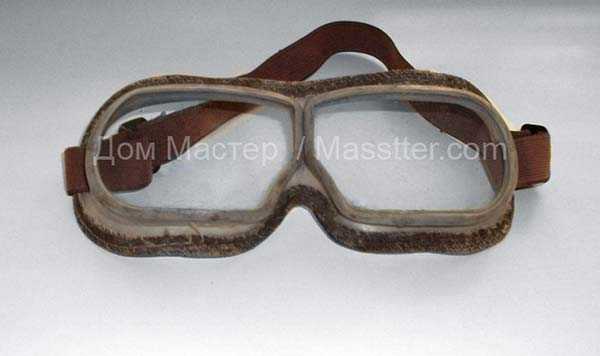

Работаем только в защитных очках

Предупреждение!

Основное правило работы с электроинструментом – безопасность, которая одними очками не ограничивается.

Вы спросите: «А где можно достать вал от болгарки, если нет старой, неисправной?»

  1. В мастерской по ремонте электроинструмента
  2. Заказать токарю
  3. Собрать свой вариант из подручных материалов
  4. Возможно есть рем. комплекты (не интересовался)

Поделюсь, что в этом сезоне работал этим приспособлением и получил массу удовольствия от маневренности и возможности при необходимости регулировки скорости вращения диска. Думаю, что при случае вы все сами оцените.

Болгарка из дрели | Видео пояснение


Удачного Вам ремонта!
——————————————
Сразу скажу, что идея использования дрели вместо болгарки не моя, просто, впервые ее увидел у мастера «кузовщика» Александра Борчанинова.

Евгений Новиков

Эксперт проекта Masstter.com

Статья помогла вам?

Дайте нам об этом знать - поставьте оценку

Загрузка...

masstter.com

Насадки для дрели. Виды и работа. Применение и особенности

Уже давно дрель перестала быть просто сверлильным инструментом, который предназначен только для работы со сверлами. Благодаря применению различных насадок ее возможности существенно расширяются. Она стала универсальным орудием, позволяющим решать широкий спектр задач. Фактически потратившись лишь на ее покупку и дополнительно докупив насадки для дрели можно отказаться от затрат на другой электроинструмент.

Ножницы по металлу

Одной из новинок среди насадок являются ножницы по металлу. Они позволяют резать листовую кровлю и сайдинг панели. Преимущества использования такого орудия в сравнении с обычной болгаркой заключается в меньшем шуме, отсутствии летящих искр и перегрева поверхности. Ножницы позволяют более точно и комфортно делать фигурную раскройку. При этом лист металла не перегревается, что исключает оплавление защитной пленки или выгорание краски. При работе с ножницами нужно учитывать, что от них образовывается тонкая стружка, поэтому для удобства уборки под разрезаемый лист нужно что-то подстелить.

Насадка существенно удлиняет дрель, поэтому если инструмент сам по себе массивный, то работать может быть сложно. Удобней всего применять ее на короткой дрели или чистом шуруповерте. Перед работой нужно поставить минимальные обороты двигателя, поскольку ножницы режут очень быстро и на высокой скорости можно промахнуться мимо расчерченной линии.

Полировочная оснастка

Полировочная оснастка – это самые старые насадки для дрели. Они представляют собой диск с наклеенной на его поверхность ветошью или губкой. Такие приспособления применяются для устранения мелких царапин на краске, стекле или металле. С их помощью можно довести до совершенства поверхность автомобильных фар, сделав их снова глянцевыми. Особенно такая оснастка будет полезной для возобновления блеска хромированных деталей.

Преимущество ее использования перед специализированными шлифовальными машинами заключается в отдалении электродвигателя от рабочей поверхности губки, что позволяет ее мочить. Это особенно важно при полировке краски. Применяя оснастку со специальными абразивными пастами можно существенно ускорить работу. Что касается губок и ветоши, то они бывают различной жесткости, поэтому можно подобрать подходящие для нужных целей.

Шлифовальные диски

Шлифовальные диски тоже довольно старые насадки для дрели. Они представляют собой круг со стержнем для крепления в патрон. На лицевую сторону диска с помощью специальных липучек крепится наждачная бумага. Сам диск изготовляется из резины средней жесткости, что позволяет ему выгибаться при сильном давлении на неровный участок, тем самым не допуская трения лишь в одном месте. Такая насадка может устанавливаться и на болгарку, но зачастую на высоких оборотах, шлифовать неудобно и не безопасно. В продаже есть наждачная бумага любой зернистости, что позволяет регулировать производительность и качество работы. Насадка уступает орбитальной машинке, но тоже довольно эффективная.

Лепестковые головки для шлифовки

Лепестковые головки являются сравнительно недавним изобретением, которое представляет собой усовершенствованную конструкцию шлифовального диска. Они состоят из наклеенных по кругу отрезков наждачной бумаги. Для работы, дрель по отношению к поверхности для шлифовки должна быть направлена параллельно. Такое приспособление позволяет включать высокие обороты, и обеспечивает доступ к труднодоступным местам.  Работать следует в защитных очках, поскольку лепестки могут отлетать или разрываться. Насадка подойдет в тех случаях, когда шлифовальная поверхность имеет множество углублений и добраться обычным диском туда невозможно.

Щетка по металлу

Одна из самых ходовых насадок, подходит для грубой чистки поверхности от коррозийного налета и старой краски. При работе нужно пользоваться защитными очками, поскольку отлетающие куски, в том числе и стальная проволока со щетки, разлетаются во все стороны. Оснастка применяется и для браширования древесины, придавая ей эффект старения.

Венчик для замешивания

Венчик или миксерная насадка применяется для смешивания строительных растворов и красок. Производительность дрели с такой оснасткой конечно уступает профессиональному миксеру. Маленькие венчики, применяются для смешивания красок, а более крупные для приготовления плиточного клея, наливного пола, гипсовой штукатурки или обычного цементного раствора. Чем мощнее дрель, тем лучше. Можно работать и с помощью перфоратора, предварительно переключив его в безударный режим.

Заклепочник

Заклепочники – это насадки для дрели, предназначенные для быстрого затягивания заклепок. Для работы с ними нужно установить минимальные обороты, что позволяет повысить качество затягивания. После установки оснастки инструмент стает довольно длинным и массивным, но с ним все равно работать гораздо удобней, чем ручным заклеплчником.

Угол

Уголок позволяет вести сверление под углом 90 градусов. Это даст возможность добраться в труднодоступное место, куда дрель не входит по высоте. Нужно учитывать, что конструкция довольно хлипкая, поэтому зачастую не выдерживает большие нагрузки. Рекомендовано сначала подготовить отверстие тонким сверлом, а уже потом рассверливать его более толстым. Это минимизирует нагрузку и позволит продлить ресурс уголка.

Сверлильная стойка

Стойка позволяет закрепить дрель вертикально и проводить сверление точно под прямым углом. Приспособление может существенно облегчить работу, когда предстоит многократное сверление на мелких деталях, к примеру, подготовки самодельных шайб для расширения шляпок гвоздей, что нужно при закреплении шифера. Большинство стоек универсальны, но существуют дрели особой формы, поэтому закрепить их будет невозможно. Рекомендовано подбирать стойку под каждый инструмент отдельно. Можно встретить усовершенствованные стойки, позволяющие менять угол наклона и регулировать глубину погружения сверла. Это позволяет применять дрель не только как сверлильный станок, но и как фрезер по дереву.

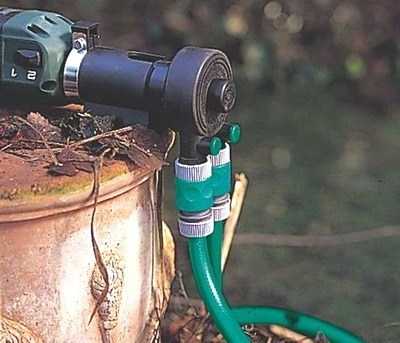

Водяной насос

Полезные насадки для дрели имеют и совсем необычное применение. К таким оснасткам относится водяной насос. Его механизм приходит в движение за счет оборотов дрели. Не стоит ожидать от помпы большую производительность, но скажем откачать воду из подтопленной смотровой ямы для автомобиля вполне возможно. Преимущество насоса в том, что он не погружается, нужно просто опустить один конец шланга в воду, а второй увести подальше или опустить в емкость для набора воды.

Лобзик

Лобзик одно из самых сложных в техническом плане оборудование. Он позволяет превратить сверлильный инструмент в пильный. Дрель в тандеме с такой оснасткой превращается в что-то похожее на сабельную пилу. Эффективность реза зависит от мощности и оборотов электродвигателя. На шуруповерте насадка работает плохо, поскольку ей важны обороты, которых тот ей дать не может.

Секторные ножницы

Секторные ножницы позволяют срезать кабель или ПВХ трубу ровно. Это мощный инструмент, который пригодится сантехникам или электрикам. Насадка весит немного и занимает мало места, что позволит ее компактно разместить в переносном ящике с оборудованием. Нужно отметить, что секторные ножницы обычно бесполезны для большинства владельцев дрели, но все же оснастка очень удобна для выполнения узкого спектра задач.

Бильные пальцы для ощипывания птиц

Ощипывание птиц весьма необычное применение для дрели, но это возможно благодаря насадке с бильными пальцами.  Она состоит их торчащих резиновых шипов, которые вырывают перья. Нужно отметить, что бильные пальцы для каждой птицы разные – для перепелов мелкие, для курицы покрупнее, а для водоплавающей птицы имеют специфические прорези. Нельзя сказать, что насадка позволит превзойти перосьемную машину, но все же работать с ней легче, чем вручную. Также стоит быть готовым к разлетающимся во все стороны перьям, которые потом можно будет найти даже в волосах.

Магазинные насадки для дрели

Эти насадки для дрели позволят превратить их в быстрый инструмент для закручивания саморезов. Хотя оснастка действительно удобная, но для ее работы нужно покупать специальные магазины с саморезами, которые стоят дороже, чем обычные крепежи поштучно. Насадка подойдет для дрелей с возможностью установки медленных оборотов. Ее использование на перфораторе крайне неудобно. Лучше всего магазинная оснастка совмещается с обычными шуруповертами.

Заточка сверл

Если рассматривать насадки для дрели, которые стопроцентно пригодятся владельцу этого инструмента, то это заточка для сверл. С ее помощью можно восстановить режущую кромку изношенного сверла и снова сделать ее острой. Также она может пригодиться, если сверло сломалось, тогда обточив оставшийся обломок можно вполне восстановить его рабочие характеристики, но просверлить глубокое отверстие им уже не удастся, в связи с укорочением длины.

Похожие темы:



tehpribory.ru

Насадки на дрели. Виды и особенности. Выбор и применение

Дрелью можно работать как по ее прямому назначению, так и выполнять множество других работ, существенно расширяя возможности применения ручного электроинструмента. Дрели кроме обычного сверления отверстий могут также перекачивать жидкости, приводить в действие токарный станок, фрезеровать и пилить дерево, выполнять множество работ по столярному делу и строительству. Такую высокую функциональность этого ручного электроинструмента обеспечивают насадки на дрели. Наверное, не существует другого электроинструмента, для которого бы могло использоваться такое множество приставок. Такая функциональность дрели не сможет заменить применение профессионального оборудования и станков, но для бытового использования домашним мастером это вполне подходит.

Электрическая дрель в домашнем хозяйстве является незаменимым инструментом. Ее вращающийся зажимной патрон – это приспособление, с помощью которого значительно расширяются функции дрели. Патрон не участвует разве что в фиксации упоров, служащих для крепления электродрели, и точного определения направления перемещения и расположения инструмента.

Классификация приспособлений и насадок

Вспомогательные насадки на дрели, а также различные приспособления классифицируются по выполняемым функциям на группы:

  • Фиксаторы и упоры для ограничения глубины сверления отверстий и точного определения положения инструмента.
  • Насадки в виде упоров для сверления отверстий под наклоном или прямым углом.
  • Сверла с различными функциями и угловые адаптеры.
  • Насадки на дрели для резки металла, плит из разных материалов, пластика, дерева.
  • Шлифующие и полирующие насадки, абразивный инструмент, щетки, круги.
  • Миксерные венчики для перемешивания строительных растворов, клея, краски.
  • Насосы для перекачки жидкости.

Этот перечень далеко не полный, так как выбор приспособлений и насадок очень широкий, новые устройства постоянно обновляются, тем более, что их изготавливают как в заводских условиях, так и домашние мастера.

Конструктивные особенности

Рассмотрим особенности устройства и применение наиболее часто применяемых насадок.

Направляющие, рамы и упоры

В этой группе имеется несколько видов приспособлений, которые ограничивают смещение инструмента во время работы, обеспечивают точное поступательное движение в нужном направлении.

Устройство многих упоров включает в себя две направляющие, раму с гнездом для инструмента, фиксаторы.

Направляющие могут оснащаться вспомогательными пружинами, отталкивающими инструмент при прекращении давления работником. Существуют модели упоров с червячным устройством передвижения и крепления, рассчитанные на плавное перемещение дрели или ее крепления в некотором положении.

Упоры делятся на две категории:

  1. Крепящиеся на дрели.
  2. Фиксирующие дрель.

Вторая категория упоров фиксируется на верстаке и обеспечивает подвижность дрели в качестве каретки шлифовального или сверлильного станка. Некоторые мастера сооружают и токарные станки с приводом от дрели. Они редко применяются в быту и являются специфическим приспособлением.

При покупке насадок необходимо заранее определиться, для чего они приобретаются: для коммерческих целей и заработка денег, либо для домашних любительских работ.

Стоимость таких приспособлений колеблется в широких пределах, так как это зависит от варианта исполнения, функциональности и сложности конструкции. Наиболее простым приспособлением в этой группе является параллельный упор, который ограничивает глубину сверления. Насадки на дрели с функциями станков стоят намного дороже, и рассчитаны для использования профессионалами.

Многофункциональные сверла

Основной задачей электрической дрели является сверление отверстий. Для этого имеется широкий выбор инструментов. Кроме простых сверл, в этой группе насадок применяют:

• Твердосплавные сверла представлены большим выбором.

Наиболее дорогостоящей насадкой является сверло для выполнения широких отверстий. Такое сверло подходит только к профессиональному инструменту.

• Насадка в виде коронки имеет сложную форму, служит для выборки отверстия в ДВП, ДСП и древесине, а также в металле и бетоне. Ее широкая твердая режущая кромка имеет характерный профиль в виде резцов, способна выбрать отверстие до 100 мм в диаметре. В середине насадки находится сверло, определяющее центральное отверстие и задающее направление насадке.

•Перьевые сверла по дереву обеспечивают выполнение широких отверстий диаметром до 60 мм для монтажа мебельной фурнитуры в плитах и древесине. Центральное острие и боковые широкие перья точно ограничивают глубину и устанавливают положение выемки. Перьевые модели сверл выполнены плоской формы.

• Сверло Форстнера имеет боковые широкие режущие кромки и центрирующее острие. Такое сверло дает возможность выполнить в древесине несквозные отверстия среднего и малого диаметра. С помощью острия таким сверлом выполняют отверстия для монтажа мебельных петель с точными размерами и расположением.

Такие сверла можно отнести к профессиональной оснастке, так как в повседневной жизни они применяются очень редко, только для работ по изготовлению мебели, профессиональным столярам для сборки дверей.

Сверла с твердосплавными напайками и обычные виды в домашнем хозяйстве могут пригодиться в любое время. Поэтому лучше иметь универсальный набор сверл с разными диаметрами. Бетонные стены без победитового сверла не просверлить.

Угловые адаптеры для сверления

К этой группе насадок относятся фрикционные и шестеренчатые узлы, которые способны изменить угол сверления за счет применения вспомогательного устройства, имеющего собственный патрон для сверла. Оно является своеобразным удлинителем дрели, с помощью которого можно сделать отверстие в труднодоступном месте.

Варианты исполнения таких насадок также очень разнообразны. Хорошим вариантом будет угловой адаптер с изменяемым углом. Он будет универсальным видом, с помощью которого можно просверлить отверстие в любом месте. Стоимость такой насадки выше остальных. Для использования такой насадки необходима дрель высокой мощности, однако у хорошего домашнего мастера всегда найдется такая дрель, и насадка будет хорошим помощником при выполнении бытовых работ.

Режущие насадки на дрели

В этой группе имеется два варианта устройств и возможностей применения приспособлений:

  1. Классические ножницы.
  2. Насадка — «сверчок» для точных разрезов и выполнения широких отверстий.

Классические ножницы способны резать стальной лист толщиной до 3 мм, а также поликарбонатный лист, пластик, профиль из алюминия и другие материалы для кровли. Насадку подбирают по усилию, имеется широкий выбор, как для профессионалов, так и для домашних мастеров.

В гараже или частном доме такая режущая насадка очень пригодится, так как листовые материалы часто используются в строительстве. Ножницы для толстого металла нуждаются в дрели или перфораторе соответствующей мощности.

Насадка — «сверчок» является профессиональной, и служит для резки листовых материалов. Такой насадкой можно разрезать стальной лист толщиной 1,5 мм, цветной металл до 2 мм, пластмассу. Основным ее преимуществом является возможность выполнения точного кроя листа и сверления отверстий точных размеров большого и среднего диаметра.

Такая оснастка станет хорошим помощником для кровельщиков крыш, для которых важна точность при выполнении работы. Для работы на «сверчковых» ножницах необходимы некоторые навыки.

Ножницы для дрели являются дорогим качественным инструментом, поэтому перед покупкой следует определиться, действительно ли вам без него не обойтись, или отложить покупку до лучших времен. Низкокачественные ножницы не позволяют выполнять удобную и качественную резку.

Шлифовальные и полировальные

Такие насадки на дрели изготавливают различной формы, так как используются для работы по доводке швов, отверстий, поверхностей. Материал таких насадок также различается в зависимости от вида использования.

Шлифовальные насадки имеют разные виды моделей, в зависимости от устройства и вида материала.

  • Абразивные диски с монтажом на тарелку.

  • Головки лепестковые из шлифшкурки.

  • Фрезы из твердого сплава для обработки прочных материалов, и повышенной точности работы.

  • Камни для шлифовки отверстий и кромок.

  • Полимерные абразивные щетки для чистки металлических поверхностей, камня, дерева.

Полировочная оснастка может выполняться из шлифшкурки, поролона, шерсти, войлока и других материалов. Она служит для полирования различных поверхностей для придания им блеска.

Профессиональные насадки на дрели используются для полировки дисков колес, обработки отверстий. Они относятся к дорогостоящим видам.

Такие насадки на дрели подбирают по размеру и назначению. Для бытовых работ хватит и полировальной щетки, ей можно обработать различные швы и поверхности. Целесообразно иметь три вида жесткости щеток и разных размеров, чтобы обрабатывать различные поверхности. Популярной насадкой является фетровая полировальная насадка средней жесткости.

Венчики служат для перемешивания строительных смесей, стоят недорого.

Насадки-насосы применяются для перекачки растворов и жидкостей. Они подходят для мощных перфораторов или дрелей.

Похожие темы:



electrosam.ru

советы по изготовлению, инструменты, материалы

В домашней мастерской нередко возникает ситуация, когда нужно распилить деревянную заготовку вдоль на отдельные бруски. Для этого нужна циркулярка, которая есть далеко не у каждого мастера. Можно эту операцию выполнять ручной пилой-ножовкой, но это очень нелегкая работа. Особенно трудно выполнить эту задачу, когда распилов должно быть несколько, а материал очень прочный. Приобретать для этих целей циркулярную установку фабричного изготовления нет смысла. Но можно сделать небольшой станочек для нарезания подобных реек. Особенно он понадобится тем, чье хобби связано с моделированием.

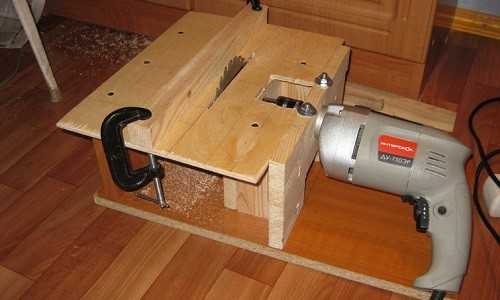

Изображение 1. Для изготовления циркулярной пилы из дрели понадобится плотная фанера или ДСП.

Изготовить небольшую циркулярку можно на базе обычной дрели, которая будет выполнять функции привода. В то время, когда станок не используется по назначению, его основа убирается на полку, а дрель используется обычным образом.

Конструкция циркулярки

Конструкция изделия состоит из:

  • основания;
  • рабочей поверхности стола;
  • стоек;
  • электропривода;
  • вала для насадки пильного диска.

Изображение 2. Компоновочная схема дрели-«циркулярки».

Для изготовления основания можно использовать облицованную мебельную плиту из древесностружечной плиты. Ее размеры — 300х250 мм. Толщина может быть 20-30 мм. Рабочий стол лучше сделать из дюралевой заготовки толщиной в 4 мм. В средней ее части необходимо вырезать паз для пильного диска размерами 160х10 мм. Вместо дюралевой заготовки можно использовать кусок листовой стали. В этом случае вес готового изделия будет несколько больше. В крайнем случае применяют многослойную фанеру или ДСП, но этот материал обладает гораздо меньшей прочностью и позволяет обрабатывать материал меньшей толщины (изображение 1). Более подробно все детали можно посмотреть на компоновочной схеме станка (изображение 2).

Функции привода выполняет электрическая дрель, которую нужно прочно закрепить. Держатели для дрели можно сделать из дерева и металла. Они могут быть похожи на ножки с зажимами, на скобы, обхватывающие корпус редуктора дрели. Подобным образом можно изготовить и держатель для вала. Все детали соединяются с основанием и рабочим столом посредством заклепок, крепежных гаек и болтов с потайными головками (изображение 3).

Дрель и приводной вал можно закрепить в держателе, сделанном из доски, ДСП. Ее располагают боком, проделывают углубление по размерам дрели и зажимают инструмент с помощью дополнительной прижимной рейки и болтов.

Вернуться к оглавлению

Доработка циркулярки

Изображение 3. Схема соединения деталей самодельной циркулярной пилы из дрели.

Для более точной и правильной работы самодельного станочка многие владельцы его дорабатывают. На рабочий стол станка можно установить металлическую направляющую из уголка. В ней просверливаются отверстия, сквозь которые уголок приворачивается к столу и ограничивает ширину отпиливаемой части заготовки. Благодаря этому приспособлению можно пилить много совершенно одинаковых по размерам реек.

Можно приспособить защитный кожух для пильного диска, расчертить на столе вспомогательные линии для приблизительного определения размеров обрабатываемого материала.

При работе на самодельном мини-станке необходимо соблюдать определенные правила и требования техники безопасности:

Устройство малогабаритной циркулярной пилы на базе электродрели.

  1. Место работы освободить от лишних материалов, вещей и инструментов.
  2. Заготовку к пильному диску подавать плавно, стараясь не допускать ее перекосов, чтобы не заклинить диск.
  3. Перед остановкой станка заготовку следует обязательно вывести из соприкосновения с диском.
  4. Содержать мини — циркулярку в чистоте и порядке.
  5. Снять привод (дрель) в случае ненадобности циркулярки.

Данный станочек позволяет резать не только дерево. Вместо пильного диска можно ставить различные фрезы. Это дает возможность обрабатывать заготовки из латуни, алюминия, других мягких металлов, пластмассы, полипропилена. Для авиа- и судомоделистов это ценное приобретение. Перед работой неплохо проверить все узлы и механизмы на предмет биений. Для этого нужно несколько раз кратковременно включить дрель и понаблюдать за поведением диска. Если есть биения, нужно их устранить с помощью шайбочек, если биений нет, можно начинать работать.

Вернуться к оглавлению

Советы по изготовлению и эксплуатации инструмента

Чтобы циркулярка работала исправно, следуйте рекомендациям:

Варианты электроинструментов на базе электродрели.

  1. На основе дрели можно соорудить многофункциональный домашний станок-циркулярку, который сможет выполнять функции токарного, отрезного, шлифовального станков, точила и циркулярки.
  2. На станке можно выбирать пазы в заготовках, если пильный диск заменить плоской фрезой.
  3. Мини — циркулярка может использоваться как отрезной станок при изготовлении рам.
  4. Рабочий стол желательно сделать металлическим. Если он деревянный, нужно покрыть его листом металла.
  5. Пильный диск должен возвышаться над столом максимум на треть своего диаметра.
  6. Для изготовления бокового упора лучше использовать куски стального уголка 60х80 мм.
  7. Рекомендуется применять шариковые самоустанавливающиеся подшипники.

Очень простой и практичный станок можно сделать с использованием электродрели в качестве привода.

Он способен обрабатывать деревянные, пластмассовые, оргалитовые заготовки, разрезая их на тонкие пластинки и полоски. На нем можно полировать небольшие изделия, затачивать сверла и режущие инструменты, фрезеровать пазы. Он с большим успехом может использоваться в мастерских школ и домов творчества. Для изготовления нужны несколько кусков ДСП, кусок листового металла, болты и гайки.

В дальнейшем, если появится особая необходимость, можно доработать станок до более серьезного варианта. Но в качестве привода нужно приготовить более мощный электродвигатель и установить его на особой платформе. Такой агрегат можно изготовить из кусков стального уголка, трубы прямоугольного сечения.


moiinstrumenty.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
