Как выбрать наждачный круг – Советы от компании Абрафлекс

Хозяева, которые предпочитают смастерить что-нибудь вместо того, чтобы бесполезно уставиться в экран телевизора, умудряются устроить микромастерскую даже в квартирах. Людям же, имеющим частный дом или проживающим в сельской местности, обзавестись солидным инструментальным набором и простейшими приспособлениями сам Бог велел.

Точильный станок, называемый в простонародье точилом, настолько универсален, что он появляется в мастерской одним из первых. Действительно, точило поможет подогнать черенок к лопате огороднику, прорезать паз в печатной плате радиолюбителю, сделать пробойник из куска проволоки или арматуры автовладельцу, а также множество других операций. Его рабочим органом является наждачный круг, характеристики которого станут предметом обсуждения в данной публикации. Здесь же будут приведены советы по выбору оптимального абразива для наждака в соответствии с целями их применения.

Что такое наждак

Лингвисты не устают спорить о происхождении этого слова. Одни утверждают, что оно имеет старорусские корни и означает боевой топор или большую дубину. Скорее всего, правы другие, говорящие о древнетюркском словообразовании. С этого языка у наждака есть единственное и простое толкование – камень для шлифовки. Этот минерал, действительно, добывался в Греции и Турции, но давно вытеснен новыми, более технологичными, абразивами.

Но для человека «рукастого», равно как и для большинства обывателей, этот термин означает, прежде всего, станок или даже скромный станочек, оснащенный двигателем и наждачными кругами. Заточка инструмента – основное его назначение. Поэтому эти приспособления и стали называть точилами.

На самом деле, сфера применения наждака гораздо шире. С его помощью можно отрезать заготовки, когда речь идет о тонком и протяженном сортаменте материала (проволока, арматура, труба и прочее). Часто эти станки используют исключительно для целей ручной шлифовки или полировки. Вообще, для снятия слоя материала с заготовки, которую можно свободно удерживать в руках, наждаки представляют собой оптимальный вариант. Причем они нередко используются и в процессе формообразования деталей, особенно, плоских.

Для идеальной заточки некоторых видов инструмента, токарные резцы, например, на точило устанавливают алмазный кружок. Но даже в этом случае наличие обычного наждачного круга необходимо. С его помощью выполняют предварительную обработку резца по образованию необходимых углов и удалению заусенцев. Алмазом обрабатываются лишь режущие кромки на твердосплавной пластине и канавка, если таковая нужна.

Множество применений точила стало возможным благодаря разнообразию характеристик кругов для наждака и их электроприводов. Последние обеспечивают необходимую скорость вращения и мощность, достаточные для выполнения той или иной операции.

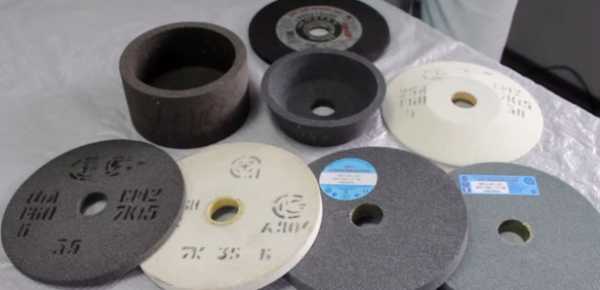

Характеристики наждачных кругов

В основе классификации кругов для наждака лежит их геометрическая форма. По этому признаку изделия могу представлять собой цилиндрические (ЦЧ) и конические (КЧ) чашки, тарельчатые (Т) диски и другие. В быту чаще всего применяют плоскую форму диска с прямым профилем (ПП). Меньшую актуальность в домашней мастерской имеют абразивы с двусторонним коническим профилем (2П), но все же они востребованы для заточки зубьев пил и другого инструмента.

Следующий важнейший параметр абразивного диска – его геометрические размеры. Он включает в себя диаметр, толщину и посадку. Последняя указывает на размер посадочного отверстия в изделии и в большинстве случаев равна 32 мм. Экзотические абразивы с посадочными диаметрами менее 10 мм, используемые для слесарной доводки точных деталей, равно как и диски с посадкой 76 мм, применяемые для круглой и плоской шлифовки, характерны для промышленности и их трудно приспособить к хозяйственным нуждам. Поэтому они здесь не рассматриваются.

По этой же причине в данной публикации не акцентируется внимание на дисках, ширина которых не входит в ряд 10, 16, 20 и 25 мм. Эти размеры оптимальны для применения в частном хозяйстве.

Зернистость наждачных кругов

Приобретая для своих станков шлифовальный круг для наждака, потребители обращают внимание на такой характерный параметр, как зернистость. Она может принимать следующие значения в стандартном исполнении – 8, 12, 16, 25, 40. Понятно, что 8 – это изделия с минимальными зернами, а 40 – соответственно, наиболее крупными.

Выбор зернистости должен осуществляться исключительно профессионально. В противном случае либо работа по заточке будет выполнена некачественно, либо сам наждачный круг прослужит совсем недолго. Мелкое зерно отлично подходит для выполнения ювелирной заточки, а крупное – для тяжелых, больших инструментов, которые не требуют высокой точности.

Существует еще один немаловажный параметр, который касается зерна, – это устойчивость его к истиранию. Существуют так называемые средне-мягкие изделия (они так и маркируются СМ), а также средне-твердые (соответственно, СТ). Первый вариант в нашей стране, да и во всем мире, получил достаточно большое распространение. Это связано с относительно невысокой стоимостью товара, а также приемлемыми характеристиками. Он работает достаточно долго даже при достаточно больших нагрузках. Что касается средне-твердого зерна, то оно еще больше устойчиво к механическим воздействиям, в том числе и истиранию. Однако стоит такой товар многократно дороже, что существенно снижает экономическую целесообразность приобретения.

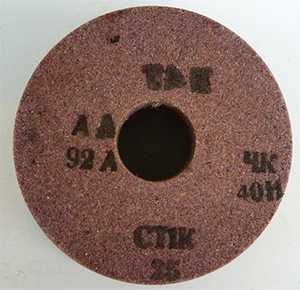

В этом ракурсе можно рассмотреть некоторые примеры маркировки изделий и их целесообразности применения в той или иной ситуации. Так, к примеру, частенько для заточки коньков используют наждачный круг с маркировкой 150х8х32 12-СМ. Что же она означает?

1. Диск имеет средне-мягкое зерно, которое относительно дешево и позволяет выполнять качественную заточку.
2. Размер зерна – 12-Н – 12 микрон в диаметре, если брать среднестатистический показатель.
3. 32 мм – посадочный диаметр, который является стандартным для многого оборудования.
4. 8 мм – толщина самого изделия. Это очень небольшой показатель, который не обеспечивает прочность конструкции при работе с большим инструментом при высоких нагрузках, но для поставленной цели вполне себе подойдет.
5. 150 диаметр наждачного круга.

Рассмотрим еще один небольшой пример. Для быта и производства на наждаки устанавливаются абразивы 150х20х32 25-СМ. В данном примере в сравнении с предыдущим ширина изделия увеличена до 20 мм, а диаметр зерна до 25 мкм. По сути, это получается достаточно универсальный станок, который позволит работать не только с мелким инструментом, как вариант, ножницами, ножами, отвертками, но и с довольно крупными приспособлениями, коими являются топоры и некоторые пилы.

Электрокорунд – основа белых наждачных кругов

Подобного рода товар раскупается в нашей стране просто великолепно. При этом он может использоваться не только в производстве, но и в быту при работе с мелким и средним инструментом. Он отлично подойдет для заточки ножниц, ножей, топоров, обработки уголков, в общем и целом – идеальное решение, если речь идет о нетвердых металлах.

Наличие высокого спроса, естественно, рождает и массу различных предложений. Число производителей растет, как и увеличивается ассортимент. Сегодня не составляет труда приобрести изделия с самыми разными характеристиками начиная от зернистости и заканчивая посадочными диаметрами.

В продаже в подавляющем большинстве случаев подобного рода товар имеет белый цвет, который ему обеспечивается именно электрокорундом. Однако, в некоторых случаях чаще всего, в маркетинговых целях в него может добавляться тот или иной краситель, который придаст иной цвет.

В чем же преимущество подобного рода материала? В первую очередь необходимо отметить его мягкость. Это позволяет существенно повысить качество работ, пусть и за счет долговечности диска. Если заточка ведется с обычным металлом, то этот показатель остается все равно вполне себе высоким. При этом очень важно, что материал не нагревается до сверхвысоких температур. Это приводит к тому, что отсутствует после заточки на металле так называемой синей окалины. В результате структура металла не разрушается, а изделие служит верой и правдой долгие годы.

Размеры изделий из электрокорунда могут варьироваться в широком диапазоне начиная от 125 и заканчивая 200 мм с толщиной от 10 до 25 мм. При этом посадочное отверстие устанавливается чаще всего стандартное – 32 мм.

Конструктивные элементы зеленого цвета

Однако далеко не всегда на производстве и даже в быту используется инструмент из нетвердых сортов стали. Если взять, как вариант, буровые системы, да даже те же перфораторы, то обычным электрокорундовым кругом для наждака справиться эффективно с заточкой сверла не получится. В этом случае производители предлагают так называемые «зеленые» кружки для наждака. Названы они так, естественно, из-за своего цвета.

Важным аспектом является то, что подобного рода оборудование нельзя использовать при работе, скажем, с ножницами или стандартными кухонными ножами. При контакте появляется очень высокая температура, что приводит к моментальному перекаливанию стали и потере инструментом своих режущих свойств. Попросту, его можно уже выкинуть. Именно по этой причине зеленый наждачный круг использовать в обычном быту не рекомендуется. Да и стоимость его несоизмеримо выше, нежели белого.

Если говорить о геометрических размерах, то они могут быть точно такими же, как у электрокорундового аналога. Но могут и существенно их превышать, поскольку основная задача – это обеспечение сложного технологического процесса на производстве, где используется тяжелое оборудование и станки. Как следствие, к примеру, посадочные отверстия могут составлять и 76 мм, и 127 мм, и даже 203 мм.

Какие параметры необходимо учитывать при выборе наждачного круга?

• Внешний диаметр. И здесь принцип, чем больше, тем лучше, не работает.
• Мощность оборудования. На более мощных станках и расходники могут быть установлены с большей зернистостью и устойчивостью к истиранию.
• Диаметр посадочного отверстия. Об этом показателе многие неопытные специалисты банально забывают.
• Зернистость, которая, как отмечалось, определяет точность заточки инструмента.
• И немаловажным аспектом является производитель. Естественно, лучше всего приобретать товар известных брендов.


Таким образом, если подойти к вопросу выбора абразива максимально ответственно, а еще лучше посоветоваться с профессионалами, то изделие прослужит долго и эффективно, неоднократно окупившись.

abraflex.ru

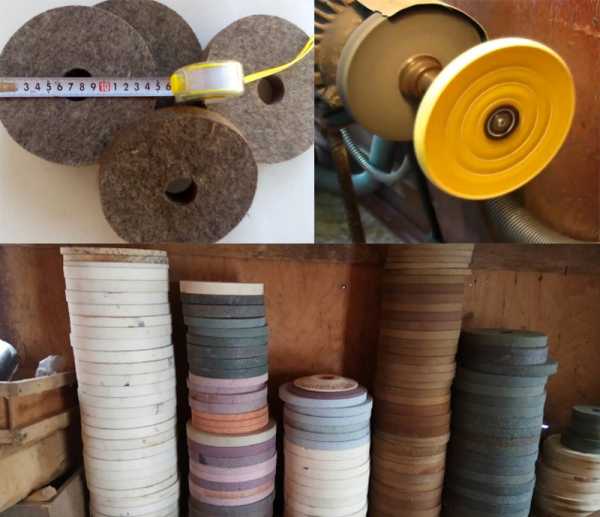

Войлочный круг для точила своими руками, виды волокон, разновидности дисков

Полировочный процесс проводиться по завершению множества работ. Это довольно трудоёмкая и длительная технология. Выполнение её вручную требуют много терпения. Кроме этого, для получения качественного результата, необходимо иметь хоть какой-то опыт и навыки.

К примеру, после окрашивания автомобиля проводят финишную полировку. После выполнение резцов производится их заточка. Хорошим помощником в этих делах выступает войлочный круг для точила. Но, не зная технологии, можно испортить предварительно сделанную работу. Попробуем разобраться во всех особенностях.

Немного о материале

Как уже отмечалось выше, незаменимым помощником в полировальном деле является войлочный круг для полировки. Чаще всего изготавливаются круги из хорошо спрессованной, высокого качества шерсти.

Это довольно эффективный способ шлифовки, который обеспечивается за счёт белковой природы используемого материала. Волокна из шерсти богаты таким веществом как кератин. Он характеризуется обогащением основными карбоксильными и аминогруппами. Именно благодаря этому обеспечивается возможность химического взаимодействия с различными компонентами обрабатываемого материала. Во время процесса можно использовать различные суспензии или пасты для усиления полировочного эффекта.

Белковое происхождение материала повышает эффективность шлифования, которая не достигается при использовании не белковых полировочных материалов.

Какие волокна используют

Войлок, который используется для полировочных кругов, подразделяют на такие виды по составу: пуховый, ость, переходный волос и мёртвый волос. Пуховый войлок содержит в себе волокна с наивысшей эластичностью, имеют самое большее количество чешуек. Наивысшая степень грубости присутствует в мёртвом волосе, здесь показатели эластичности отсутствуют полностью.

Некоторые основные характеристики по составу предоставлены в таблице.

Название войлоков	Процентная часть содержания волокон
	Пух	Переходный волос	Ость	Мертвый волос
Тонкошерстные	0,9	0,5	0,05	—
Полугрубошерстные	0,3	0,3	0,35	0,05

Разновидности кругов

Круг полировальный войлочный подразделяется на несколько видов по процентному составу волокон на:

• тонкошерстные;
• полугрубошерстные;
• грубошерстные.

Наилучшие полировочные круги получают при применении войлока более высокой плотности, так как они более устойчивы к изнашиванию. Другие виды достаточно быстро приходят в негодность. Но, следует отметить, что применение их при шлифовании, к примеру, поверхности автомобиля не допустимо. Лучшие в этом направлении являются тонкошерстные войлочные круги. Также хорошо ими полировать изделия из цветных металлов или алюминия.

Что касается полугрубошерстных изделий, то их область применения в основном направлена н заточку деликатных инструментов. Например, хирургических скальпелей, деталей для приборов точного измерения и прочее.

Особенности технологии применения войлочных дисков

Обеспечение качественного выполнения процесса обусловлено скоростью вращения войлочного диска. Оптимальный вариант, если станок развивает скорость вращение 5 – 10 м/с. В противном случае возникают проблемы следующего вида:

• происходит искусственное закаливание обрабатываемой поверхности, она становиться твёрже и хуже поддаётся шлифовке или заточке;
• при увеличении скорости вращения с поверхности круга срываются полировочные волокна под действием центробежных сил, и материал израсходуется впустую.

Весь перечень доступных войлочных кругов

№	Название	Перечень размеров, см	Степень плотности
1	Грубошерстные круги из войлока	10-2-3,2 12,5-2-3,2 15-2-3,2 20-2-3,2 20-2,5-3,2 20-4-3,2	0,30-0,45 г/см3
2	Полугрубошерстные круги из войлока	12,5-0,8-2,2 12,5-2-2 12,5-2-3,2 15-2-3,2 20-2-3,2 20-2,5-3,2 20-4-3,2	0,33-0,48 г/см3
3	Тонкошерстные круги из войлока	12,5-2-3,2 15-2-3,2 20-2-3,2 20-2,5-3,2 20-4-3,2	0,38-0,50 г/см3

Особенности ухода за войлочными кругами

При работе с войлочными кругами необходимо придерживаться определённых правил, так как их поверхность очень сильно подвергается любым загрязнениям.

В том случае, когда войлок засорён, качество шлифовки существенно снизиться, возникает вероятность образование царапин или сколов:

• если диск не используется и прикреплён на станке, то его необходимо прикрыть. Можно снять диск с точила и плотно завернуть его бумагу;
• лучше не использовать дополнительные пасты и  другие добавки, если нет особой необходимости;
• очищать круг следует аккуратно, во время вращения к его поверхности необходимо поднести пемзу, при этом не нужно на него слишком давить. Этим же способом можно подравнять поверхность диска для полировки. Во время очистки следим за тем. Чтобы отслаивающиеся частицы не забивали поверхность, а отслаивались.

Диск из войлока своими руками

При желании шлифовальный круг можно приготовить в домашних условиях своими руками из войлочного или фетрового материала. К примеру, если в доме имеются старые валенки, то из их голенищ, можно вырезать круги необходимого диаметра. Обычно размер диаметрального сечения варьируется от 50 мм до 250 мм.

Особой востребованностью пользуются диски с диаметром 200 мм. Зависит это от области его применения и технических характеристик станка. Толщина дисков должна быть от 30 мм до 50 мм. Хотя это не является обязательным. Количество заготовок зависит от размеров будущего диска.

Последовательность действий

Далее выполняем действия в следующем порядке:

1. Особое внимание уделяем технологии склеивания заготовок. Их необходимо смазать клеем, но доводить клеящий состав до краёв нельзя, так как при его высыхании возможно образование абразивных частиц. Во время полирование они могут повредить поверхность;
2. После того как, все слои промазаны, соединяем их друг с другом и прижимаем их грузом до полного высыхания клея;
3. После этого в центре полученного диска просверливают отверстие соответствующего диаметра;
4. Далее устанавливают диск на точильный станок и зажимают его посредством двух гаек. Жесткость установки диска обеспечивают шайбы, но следует помнить, что размеры их диаметра не должны превышать трети диаметрального сечения диска;
5. Для того, чтобы круг сделать съёмным можно в его отверстии закрепить небольшой стержень. В этом случае его можно будет закрепить и на дрели.

Видео

Подведем итоги

Как видим можно легко облегчить себе процесс полирования и заточке поверхностей, если использовать войлочные диски. Ими в два счёта можно отполировать окрашенные или лакированные предметы, изделия из хрома или камня.

vsebeton.ru

Рекомендации по выбору абразивного инструмента

Выбор связки абразивного инструмента

Связка определяет прочность и твердость инструмента, оказывает большое влияние на режимы, производительность и качество обработки. Связки бывают неорганические (керамическая) и органические (бакелитовая, вулканитовая).
КЕРАМИЧЕСКАЯ СВЯЗКА обладает высокой огнеупорностью, водостойкостью, химической стойкостью, хорошо сохраняет профиль рабочей кромки круга, но чувствительна к ударным и изгибающим нагрузкам. Инструмент на керамической связке применяют для всех видов шлифования кроме обдирки (из-за хрупкости связки): для резки и прорезки узких пазов, плоского шлифования желобов колец шарикоподшипников. Инструмент на керамической связке хорошо сохраняет профиль, имеет высокую пористость, хорошо отводит тепло.
БАКЕЛИТОВАЯ СВЯЗКА обладает более высокой прочностью и упругостью, чем керамическая. Абразивный инструмент на бакелитовой связке может быть изготовлен различных форм и размеров, в том числе и очень тонких — до 0,5 мм для отрезных и прорезных работ. Недостатком бакелитовой связки является невысокая стойкость против действия охлаждающих жидкостей, содержащих щелочные растворы. При шлифовании кругами на бакелитовой связке охлаждающая жидкость не должна содержать более 1,5 % щелочи. Бакелитовая связка имеет более слабое, чем керамическая, сцепление с абразивным зерном, поэтому инструмент на этой связке широко используется на операциях плоского шлифования, где необходимо самозатачивание круга. Инструмент на бакелитовой связке применяют для грубых обдирочных работ, выполняемых в ручную и на подвесных стенках: плоского шлифования торцом круга, отрезки и прорезки пазов, заточки инструментов, при обработке тонких изделий, где опасен прижог. Бакелитовая связка оказывает полирующее действие.



Выбор марки абразивного материала

Абразивные материалы (фр. abrasif — шлифовальный, от лат. abradere — соскабливать) — это материалы, обладающие высокой твердостью, и используемые для обработки поверхности различных материалов. Абразивные материалы используются в процессах шлифования,  заточки, полирования, разрезания материалов и широко применяются в заготовительном производстве и окончательной обработке различных металлических и неметаллических материалов. Естественные абразивы — кремень, наждак, пемза, корунд, гранат, алмаз и другие. Искусственные: электрокорунд, карбид кремния, боразон, эльбор, синтетический алмаз и другие.

Марка абразивного материала	Характеристика обрабатываемого материала
14A

ЭЛЕКТРОКОРУНД НОРМАЛЬНЫЙ

Обладает отличной теплостойкостью, высокой сцепляемостью со связкой, механической прочностью зерен и значительной вязкостью, что важно для выполнения операций с переменными нагрузками Обработка материалов с высоким сопротивлением разрыву. Это обдирка стальных отливок, проволок, проката, высокопрочных и отбеленных чугунов, ковкого чугуна, получистовая обработка различных деталей машин из углеродистых и легированных сталей в незакаленном; и закаленном виде, марганцовистой бронзы, никелевых и алюминиевых сплавов.25A

ЭЛЕКТРОКОРУНД БЕЛЫЙ

По физическому и химическому составу более однородный, обладает более высокой твердостью, острыми кромками, хорошей самозатачиваемостью, лучше устраняет шероховатости обрабатываемой поверхности по сравнению с электрокорундом нормальным Обработка закаленных деталей из углеродистых, быстрорежущих и нержавеющих сталей, хромированных и нитрированных поверхностей. Обработка тонких деталей и инструментов, заточка, плоское,  внутреннее, профильное и отделочное шлифование.38А

ЭЛЕКТРОКОРУНД ЦИРКОНИЕВЫЙ

Мелкокристаллический, плотный и прочный материал. Стойкость инструмента на обдирочных операциях в 10-40 раз выше аналогичного инструмента из электрокорунда нормального Обдирочное шлифование стальных заготовок при высокой скорости, подаче и усилии прижима. Силовое обдирочное шлифование стальных заготовок.54C

КАРБИД КРЕМНИЯ ЧЕРНЫЙ

Обладает высокой твердостью, абразивной способностью и хрупкостью. Зерна имеют форму тонких пластинок, из-за чего увеличивается их хрупкость в работе.Обработка твердых материалов с низким сопротивлением разрыву (чугун, бронзовое и латунное литье, твердые сплавы, драгоценные камни, стекло, мрамор, графит, фарфор, твердый каучук, кости и т.п.), а также очень вязких материалов (жаропрочных сталей, сплавов, меди, алюминия резины).63C

КАРБИД КРЕМНИЯ ЗЕЛЕНЫЙ

Отличается от карбида кремния черного повышенной твердостью, абразивной способностью и хрупкостью Для обработки деталей из чугуна, цветных металлов, гранита, мрамора, твердых сплавов, обработки титановых, титано-танталовых твердых сплавов, хонинговальные, доводочные работы для деталей из серого чугуна, азотированной и шарикоподшипниковой стали.95А

ЭЛЕКТРОКОРУНД ХРОМТИТАНИСТЫЙ

Обладает более высокой механической прочностью и абразивной способностью по сравнению с электрокорундом нормальным

Обдирочное шлифование с большим съемом металла

Выбор зернистости инструмента

Зернистость	Вид обработки
КрупнаяF6-F24	Обдирочные операции с большой глубиной резания, зачистка заготовок, отливок. Обработка материалов, которые вызывают засаливание поверхности круга (латунь, медь, алюминий).
F24 — F36	Плоское шлифование торцом круга, заточка резцов, правка абразивного инструмента, отрезка.
СредняяF30 — F60	Предварительное и комбинированное шлифование, заточка режущего инструмента.
F46 — F90	Чистовое шлифование, обработка профильных поверхностей, заточка мелкого инструмента, шлифование хрупких материалов.
МелкаяF100-F180

Отделочное шлифование, доводка твердых сплавов, доводка режущего инструмента, стальных заготовок, заточка тонких лезвий, предварительное хонингование.

Крупнозернистые инструменты применяются:
– при обдирочных и предварительных операциях с большой глубиной резания, когда удаляются большие припуски;
– при работе на станках большой мощности и жесткости;
– при обработке материалов, которые вызывают заполнение пор круга и засаливание его поверхности, например при обработке латуни, меди и алюминия;
– при большой площади контакта круга с обрабатываемой деталью, например при использовании высоких кругов, при плоском шлифовании торцом круга, при внутреннем шлифовании.
Средне- и мелкозернистые инструменты применяются:
– для получения шероховатости поверхности 0,320—0,080 мкм;
– при обработке закаленных сталей и твердых сплавов;
– при окончательном шлифовании, заточке и доводке инструментов;
– при высоких требованиях к точности обрабатываемого профиля детали.
С уменьшением размера абразивных зерен повышается их режущая способность за счет возрастания числа зерен на единице рабочей поверхности, уменьшения радиусов округления зерен, меньшего износа отдельных зерен. Уменьшение размера зерен приводит к значительному уменьшению пор круга, что вызывает необходимость снижения глубины шлифования и величины снимаемого на операции припуска. Чем мельче абразивные зерна в инструменте, тем меньше в единицу времени снимается материала с обрабатываемой заготовки. Однако, мелкозернистые инструменты обладают меньшей способностью к самозатачиванию по сравнению с инструментом более крупной зернистости, в результате чего быстрее притупляются и засаливаются. Рациональное сочетание режима обработки, правки инструмента и зернистости позволяет получать высокую точность и отличное качество обработки поверхности.

Выбор твердости инструмента

Твердость	Вид обработки
Чрезвычайно твердаяU-W	Правка абразивных инструментов, шлифование шариков для подшипников, обдирочные операции.
ТвердаяR-S	Обдирочные операции, ведущиеся вручную (обработка крупных отливок и поковок). Круглое наружное шлифование методом врезания при необходимости сохранения профиля круга (обработка шеек коленчатых валов). Бесцентровое шлифование ведущими кругами, хонингование отверстий небольших диаметров.
Cреднетвердая

O, P, Q Профильное шлифование, обработка прерывистых поверхностей, хонингование и резьбошлифование деталей с крупным шагом.CредняяM-NПлоское шлифование сегментами и кольцевыми кругами, хонингование и резьбошлифование кругами на бакелитовой связке. CреднемягкаяK-L Чистовое и комбинированное круглое, наружное бесцентровое и внутреннее шлифование стали, плоское шлифование, резьбошлифование, заточка режущих инструментов.МягкаяH-F Заточка и доводка режущего инструмента, оснащенного твердым сплавом, шлифование труднообрабатываемых специальных сплавов, полирование.

Твердость инструмента в значительной степени определяет производительность труда при обработке и качество обработанной.
Абразивные зерна по мере их затупления, должны обновляться путем скалывания и выкрашивания частиц. При слишком твердом круге связка продолжает удерживать затупившиеся и потерявшие режущую способность зерна. При этом на работу расходуется большая мощность, изделия нагреваются, возможны их коробления, на поверхности появляются следы огранки, царапины, прижоги и другие дефекты. При слишком мягком круге зерна, не утратившие свою режущую способность, выкрашиваются, круг теряет правильную форму, увеличивается его износ, в результате чего трудно получить детали необходимых размеров и формы. В процессе обработки появляется вибрация, необходима более частая правка круга. Таким образом, следует ответственно подходить к выбору твердости абразивного инструмента и учитывать характеристики обрабатываемых изделий.



kosulino.ru

Режущий инструмент / Круги и диски абразивные / Круги шлифовалные для точила. Оптовые поставки. ООО “МИР ИНСТРУМЕНТА”

Круги шлифовальные для точила.

В последнее время ассортимент компании МИР ИНСТРУМЕНТА по шлифовальным кругам для точила был значительно расширен. В данной статье нам хотелось бы подробнее рассказать о причинах такого расширения.

На первый взгляд ТОЧИЛО, довольно простой и законченный станок, не требующий большого количества оснастки. Если вы придерживаетесь такого же мнения, то эта статья не для вас. Мы постараемся рассказать о максимальных возможностях по металлообработке которые можно извлечь из точила при грамотном подходе.

Главным на мой взгляд плюсом является то, что на точиле можно работать в закрытом помещении, естественно при обеспечении нормальной вентиляции и соблюдении всех норм по защите органов дыхания. Второй плюс – точило станок стационарный, и вам нет необходимости держать его в руках, в отличии от той же УШМ.

В следствии все этого работы выполняемые на точиле происходят в комфортных условиях и по сути своей являются завершающими и окончательными.

Давайте теперь более подробно остановимся какой инструмент вы можете использовать на точиле и для каких видов работ.

• Шлифовальные круги на керамической связке. В материалах по шлифовальной бумаге мы уже разбирали виды абразивов, по этому подробно останавливаться на этом не будем, напомню только что ОКСИД АЛЮМИНИЯ ( в данном случае 25А) используется для мягких сталей, а КАРБИД КРЕМНИЯ (63С) для твердых сталей и твердого сплава. Хочу так же привести определение керамической связки найденное мною в интернете – Керамическая связка шлифовальных кругов представляет собой стекловидную или фарфороподобную массу, составные части которой – огнеупорная глина, полевой шпат, кварц, клеящие вещества и т.д.. Смесь из связки и абразивного зерна прессуется в форме или отливается. Литые круги более хрупки и пористы, чем прессованные. Различная твердость кругов достигается путем подбора состава связки, а пористость – режимами прессования. Керамическая связка устойчива при высоких температурах, обладает большой химической стойкостью, а потому допускает при шлифовании применение различных смазывающих, и охлаждающих жидкостей.
• Алмазные и Эльборовые шлифовальные круги для заточки режущего инструмента. Эльбор –искуственный абразивный материал, лишь незначительно уступающий алмазу по твердости. В отличии от обычных абразивных кругов, алмазные и эльборовые круги не сплошные, а имею определенной толщины режущий слой нанесенный как правило на алюминиевый корпус. Это позволяет использовать на точиле не только круги ПРЯМОГО профиля, но и различного вида чашки. Отличить эльбор от алмаза на глаз затруднительно, по этому при покупке надо опираться на маркировку указанную на круге. В маркировке эльбора будет присутствовать буква Л при маркировке алмаза буква А. В данных кругах так же существует градация по размеру абразивного зерна и типам связки, для бытовых точил следует выбирать круги с крупным зерном на органической связке, позволяющей работать без охлаждения.Круги из эльбора и Алмаза в основном покупают для заточки инструмента с твердым сплавом и многие могут подумать, что это полные аналоги, но это не совсем так. Эльбор это имеющий кубическую решетку НИТРИД БОРА, Алмаз – это форма углерода. Как известно практически в любой конструкционной или инструментальной стали есть углерод в той или иной форме. В момент контакта при резании возникают большие температуры и давление вследствие чего атомы алмаза (в круге) и углерода (в стали) в силу однородности слипаются между собой. Дальше происходит разрыв в результате которого алмаз может отрываться и оставаться на обрабатываемой поверхности детали. Из-за такого “смылевания” алмаз не рекомендуется применять с так называемыми черными сталями. С эльбором такого не происходи и его можно рекомендовать для обработки практически любых сталей. Алмаз же в свою очередь рекомендован для обработки твердых сплавов, различного рода керамики и композитов. Неоспоримым преимуществом данных кругов является то, что режущая кромка имеющая низкую шероховатость имеет стойкость до 2,5 раз выше чем та же кромка заточенная на обычном абразивном круге. Круги из алмаза и эльбора очень устойчивы к износу, купив такой круг один раз вы практически на всю жизнь обеспечиваете себя возможностью профессиональной заточки практически любого лезвийного режущего инструмента.
• Гибкие полировальные круги на вулканитовой основе. Используются для окончательной шлифовки и полирования металлов. На вид круг состоит из резины с добавками абразивного материала. Низкая теплостойкость каучука (150-180 °С) приводит к размягчению и выгоранию связки при интенсивном резании. Абразивные зерна углубляются в эластичную связку и режут на меньшей глубине подобно более мелкозернистому инструменту, обеспечивая наименьшие параметры шероховатости поверхности. Эти особенности вулканитовой связки эффективно используются при чистовой обработке фасонных поверхностей.

В данном определении используется словосочетание ТВЕРДОСТЬ КРУГОВ, не следует путать это определение с твердостью абразивов и вот почему. Твердость абразивного инструмента (круга) характеризуется прочностью связи абразивных зерен между собой, поэтому из зерен самого твердого абразивного материала можно изготовить мягкие абразивные инструменты и наоборот. В мягких абразивных инструментах абразивные зерна легко выкрашиваются, в твердых прочно держаться друг за друга. Если вы работаете на круге с мягкой связкой, то большая часть тепла выделяемая при контакте круга и детали будет уноситься с оторвавшимися частицами абразива, а не идти в обрабатываемую деталь. Это особенно важно при заточке инструмента, что бы не перегреть (отпустить) режущую кромку. У кругов с твердой связкой есть свое преимущество, они хорошо держат профиль, это особенно важно при обдирке и получении фасонных поверхностей.

Теперь немного поговорим о размере зерна, в данном случае все предельно просто, чем крупнее зерно, тем производительнее съем материала и ниже качество получаемой поверхности.

В прошлом году мы расширили ассортимент с одного класса твердости связки СРЕДНЕЙ(M, N), до двух, добавив СРЕДНЕТВЕРДУЮ (K, L). Всего же этих классов ВОСЕМЬ от ВЕСЬМАМЯГКОГО до ЧЕРЕЗВЫЧАЙНО ТВЕРДОГО и включают они в себя 21 связку… Что касается размеров зерна, то раньше мы предлагали только размер F60, сей час же и F40 и F90.

Немного так же хочется сказать о размерах абразивных кругов – они подбираются под тип и размер указанный в паспорте точила, только в этом случае скорость резания будет оптимальной.

В начале 2017 года компания Мир инструмента планирует расширить свой ассортимент алмазными, эльборовыми, а так же полировальными кругами на вулканитовой связке. Мы надеемся, что наши клиенты последуют рекомендациям и приобретут в свою домашнюю мастерскую весь спектр абразивных кругов, получив тем самым расширенные возможности по работе с металлом.

instrument.ru

характеристики, особенности, сфера применения, разновидности

Абразивные шлифовальные круги часто используют для обработки металлических изделий, прежде чем они приобретают законченный вид. Это необходимо, чтобы получить идеально гладкую поверхность.

О сфере применения

Предметы и изделия проходят полировку не только для того, чтобы приобрести более привлекательный внешний вид. Этот процесс часто необходим с технической точки зрения. В бытовых условиях такой процесс проводят для предметов интерьера, мебели.

В производственной сфере полировка применяется для механизмов, без которых выполнение той или иной работы перестаёт быть возможным. В данном случае незаменимым помощником и становится круг чашечный шлифовальный.

Какой материал можно полировать

Полирование становится важным моментом для узлов, которые всё время находятся в движении. Трение должно быть сведено к минимуму, для этого отдельные детали как следует пригоняются друг к другу, сглаживаются.

Для шлифовки применяют различные материалы, включая:

1. Древесину.
2. Пластик.
3. Камень.
4. Металл.

Шлифовальные камни стали обязательным дополнением для многих станков, используемых в заточке.

Поскольку инструмент используется в различных целях, то и формы его бывают разными. Металлические детали предполагают, что не только сглаживается сама поверхность, но и счищаются следы от ржавчины. Задача станет невозможной, если не использовать круг алмазный. Съёмные насадки облегчают создание различных выемок и пазов в разных материалах: в мягких сплавах, внутри бетонных стен, поделочного камня, цветных металлов. Благодаря этому процесс шлифования облегчается.

Так же используют

Среди ювелиров инструмент так же пользуется популярностью, ведь их работу без шлифовки вообще невозможно представить. То же касается мастеров, проводящих обработку камня различных пород. У них часто встречается и обычный алмазный диск, 45-миллиметрового и других диаметров.

На дрель можно устанавливать различные типы насадок. Они становятся незаменимыми помощниками при осуществлении работ по ремонту и отделке. Как и сам круг шлифовальный чашечный конический.

О разновидностях кругов

Чтобы работа была выполнена правильно, надо сначала решить, какой вид шлифования используется в том или ином случае. Тогда и абразивные насадки будут соответствовать будущим условиям эксплуатации.

Среди главных критериев для выбора – материал, ставший основой для поверхности, требующей обработки; характер самих действий.

• В бытовых условиях покупатели предпочитают приобрести круги шлифовальные 12а2, снабжённые прямыми, либо кольцевыми профилями. Такой вариант актуален на малых станках для шлифовальных металлов, при проведении заточных операций. Такие круги помогут обработать камень, стекло, фарфор. Обработка материалов допускает использование плоских насадок, к которым добавляют одно-,двухсторонюю выточку. Такой инструмент способствует облегчению обдирочных работ.
• Конические круги 12а2 – одна из самых распространённых разновидностей. Такие изделия бывают обычными, либо двухсторонними. Сфера применения – все работы, описанные выше. Теперь не доставит труда создать выемки.
• Чашечные круги, либо модели с тарельчатыми насадками – облегчает обработку материалов с различными основами. Частое дополнение к таким инструментам – напыление из алмазов, насадки из цельного металла. Чашечный круг алмазный похож на разновидность инструмента с прямым профилем и конической выточкой. Главная особенность – расположение торца под прямым углом по отношению к боковой плоскости.

Материалы используемые при изготовлении

Достаточно широк ассортимент шлифовальных кругов в зависимости от типа абразива. Используется не только стандартное алмазное покрытие. Электрокорунд – ещё один вариант, получивший широкое распространение. Он помогает изготавливать так называемые цельные насадки. У них отсутствуют запрессованный сердечник вместе с основанием.

Карбид кремния так же относится к популярным материалам. Такие круги могут быть чёрными, либо зелёными. Зелёный вариант отличается большей хрупкостью. Хотя наждачные поверхности имеются и у него.

Эльбор –один из абразивов с повышенной прочностью. В основе у данного материала – кубический нитрид бора. Термоустойчивость материала выше, чем у алмаза, обычная прочность находится примерно на том же уровне. Размеры используются обычные.

Круги: бакелитовые и вулканические разновидности

Алмазное напыление – вариант с повышенной прочностью, но его стоимость доступна далеко не всем. На металлическую основу алмазы наносятся очень тонким слоем. Другой способ используют для того, чтобы сформировать абразивный инструмент. Иногда в этом направлении применяется специальный керамический состав, который становится связующим элементом.

У большей части компонентов неорганическое происхождение. Это касается кварца, глины и так далее. При формировании круга 12а2 выбирается отдельный абразив, с которым в измельчённом виде соединяются другие компоненты. Изделия в готовом виде приобретают повышенную прочность. Но и показатель хрупкости соответствующий, данная характеристика особенно важна, когда приобретают чашку.

Свойства и особенности в работе

Бакелитовые насадки на современном рынке также пользуются повышенным спросом. Они получили своё название из-за используемого наполнителя. Это бакелит, разновидность смолы искусственного происхождения. Благодаря данному связующему компоненту инструмент становится достаточно упругим. И приобретает своеобразную эластичность. Но износостойкость снижается, ведь зёрна в структуре закрепляются слабее, если сравнить с керамическими основами жёстких разновидностей.

Использование жёстких основ с высокой прочностью часто приводит к тому, что шлифуемый металл перегревается. Поверхность обрабатываемого материала словно обжигается после этого. Но подобный недостаток отсутствует у бакелитовых вариантов. Они мягче, из-за чего металл нагревается слабее. При обработке детали затачивание происходит в автоматическом режиме.

Вулканитовое связующее делает инструмент ещё более мягким. Синтетический термообразующий каучук в данном случае – главный компонент. В названии уже отражено применение вулканизации при производстве подобных инструментов. По сравнению с керамическим абразивом, данная разновидность для покупателей дороже. Но и износостойкость после покупки удивляет только приятно. Как и размеры.

Советы по выбору кругов

Хорошо заранее узнать, какими особенностями и характеристиками обладает точильный станок, в дополнение к которому приобретается круг алмазный. Здесь важными характеристиками становятся:

1. Возможность регулировки.
2. Рабочие обороты.
3. Показатели мощности. Размеры также надо учитывать.

Соответствующий тип наждака подбирается для каждой из поверхностей.

Нельзя просто взять круг алмазный, оказавшийся под рукой. Проверка соответствия между наждаком и материалом для обработки – обязательный этап.

Рекомендации специалистов, на что стоит обратить внимание

Надо заранее узнать, потребуется ли для работы процессы вроде охлаждения, смазки рабочей поверхности у круга 12а2. При игнорировании требований от самих производителей абразива испортить можно как инструмент, так и поверхность, которая проходит обработку. Первыми используются зёрна крупных габаритов. К тонкой полировке мелкозернистым вариантом переходят постепенно. Правильный подбор инструментов позволит добиться результатов, даже если работа выполняется непрофессионалами, в домашних условиях. Размеры деталей и инструментов стандартны.

Если круг алмазный износился, не стоит сразу списывать его в утиль. Существуют дополнительные инструменты, позволяющие восстановить изделие.

Для чего подходят Электрорундовые круги

Электрорундовые круги 12а2 подходят для:

1. Металлов, не являющихся твёрдосплавными.
2. Композитных материалов.
3. Затачивания инструментов в бытовых условиях.

При продаже инструменты имеют синий или оранжевый, белый цвет. В них используется абразив малой твёрдости, что облегчает работу с мягкими материалами. Перегрев с окаливанием приспособлениям не страшны. Полировка и заточка выполняются на высоком уровне качества. Из недостатков – износ происходит слишком быстро, неравномерная обработка приводит к потере формы.

Что лучше обработать Карбид кремнием

Карбид кремния станет незаменимым помощником при следующих операциях:

• Обработка первичного либо чернового характера.
• Избавление поверхности от неровностей.
• Работа со сварными швами.
• Заточка инструментов из твёрдых сплавов. Размеры деталей значения не имеют.

Подведем не большой итог

Абразивы второй группы отличаются высокой устойчивостью, они долгое время сохраняют привлекательный внешний вид. Выработка в виде канавок на поверхности не образуется, даже при работе с материалами повышенной твёрдости.

Наконец, вулканическая основа рекомендуется к применению во время финишной обработки. Фактически, изделия с такой основой становятся настоящими полировальными дисками, имеющими большую жёсткость по сравнению с войлоком.

vsebeton.ru

Алмазный круг для заточки токарных резцов

При постоянном использовании, любой режущий прибор, от мясорубки до бензопилы, имеет тенденцию терять свои свойства, что сказывается на эффективности его использования. Дабы сэкономить деньги и продлить жизнь аппарата, можно использовать алмазный диск заточной. Благодаря своим свойствам, алмаз с легкостью затачивает, реставрирует или шлифует поврежденную поверхность. Такой диск можно использовать как в быту, так и на производстве или во время строительства. Кроме алмаз, алмазный круг может выравнивать, сглаживать и шлифовать поверхность, как это делают полировальный или шлифовальный круг.

Типы дисков

Очень часто, заточный круг используют для работы с твёрдосплавным резцом. Но прежде, чем перейти к тому, какие алмазные круги лучше подходят для заточки твердосплавных резцов, стоит разобраться, что это вообще такое. Есть два основных типах круга для заточки: абразивный, или, как его еще называют, наждачный, и алмазный. Первый тип подойдет для мелкой, бытовой заточки, например, ножевого элемента мясорубки, а также, для заточки ножей. Алмазный же круг предназначен для более габаритной работы. Так, его можно применять для заточки дисковых пил, для напайки на перфораторных бурах, для заточки цепей бензопил и других подобных твердосплавных инструментов.

На  что стоит обратить внимание при выборе алмазного диска

Алмазные круги, в свою очередь, также различаются по нескольким пунктам, на которые стоит обращать внимание при выборе нужного вам девайса. Отличаться круги могут шириной, толщиной и диаметром алмазного слоя, других аспектах. Заметим, что чем большую толщину и ширину будет иметь алмазный слой, тем дороже обойдется диск, но тем медленнее он будет поддаваться износу и затупляться.

Для того, чтоб правильно выбрать круг, стоит обращать внимание на информационную этикетку, которая расположена, зачастую, на внешней стороне диска. На ней можно отыскать информацию по всем пунктам характеристики девайса: размер, структуру, зернистость, максимально позволенную скорость, твердость, точность и другие. Можно выделить два основных отличия: тип круга и уровень его зернистости.

Что стоит учитывать при выборе

Первое отличие – тип или форма диска. Существует 3 формы: чашка, тарелкообразная форма или плоский. Форма чашки глубокая, хорошо подходит при работе с резцами, ножевыми лезвиями, напайками и остальными схожими девайсам, подходит для работ по шлифованию поверхностей. Именно форма чашки используется при работе с твердыми неметаллами, такими как керамика, камень и даже стекло.

Тарелка – имеет меньшую глубину, но в остальном может иметь такие же характеристики, как и первая разновидность круга. Хорошо подходит для пил с твердосплавными напайками, элементов мясорубки, а также, если диск достаточно тонкий, для заточки цепей бензопил. Тарелкой удаляются остатки краски или лака, хорошо ведет себя при работе с художественным стеклом, мозаикой, может использоваться, как полировочный инструмент.

Нужна идеальная поверхность, выбирайте «плоский»

Последний круг, прямой (плоский) не имеет углубления, а слой алмазов расположен сбоку диска. Если вам требуется идеальная плоскость, то спокойно выбирайте для обработки металла последние диски. Следующий тип различий между насадками – степень зернистости. Она может быть мелкой, средней, крупной и более крупной. Насадки с крупными зернами используют тогда, когда необходимо снять внушительный слой металла с твердосплавного инструмента, со средними – для заострения изделий, например, для пил или деталей мясорубки, а мелкими – для финальной обработки.

Что и чем затачивать

Какие алмазные круги необходимы вам, как уже обозначалось, зависит от того, с каким материалом вам предстоит работать. Также, от материала зависит, каким способом будет производиться заточка, сухим или мокрым, то есть с использованием в виде охладителя воды. Самым популярным считается круг формы тарелки со средней зернистостью.

Немного познакомившись с тем, что же такое диск алмазный для затачивания, можем перейти к тому, какой же алмазный заточной круг стоит выбрать для затачивания резцов. Затачивание токарных резцов является работой по обрабатыванию поверхности инструмента, в целях придания ему нужной формы новому инструменту или заострения износившегося.

Лучший алмазный круг для заточки резцов токарных – тип круга чашка. Но, кроме самого круга, для качественной обработки резцов так же понадобится дополнительное приспособление в виде расточного станка. Такое оборудование может использоваться для многих нужд. На них можно затачивать, обрабатывать поверхности, придавать нужную форму торцам, проводить операции с резьбой.

Вертикальный или горизонтальный тип, что использовать

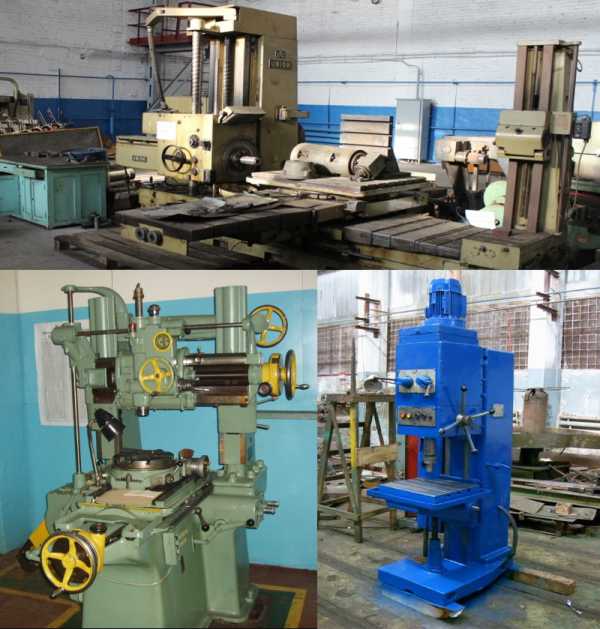

Расточных станков существует несколько типов: вертикальные, алмазные, горизонтальные и координатные. Оборудование выбирается при учете материала, с которым придется работать, а также опираясь на нужды, которые преследует рабочий. При обработке резца дома, возможно использование болгарки, но такой способ несет в себе высокий уровень возможности травмирования. Затачивание токарского резца следует проводить следуя определенному алгоритму.

Первыми диском стоит пройтись по основной и вспомогательной задним поверхностям, далее перейти к передней поверхности и только после этого приниматься за обработку закругления кольца.

Правильная обработка

После обработки, деталь должна иметь выпуклую кромку, также следует избегать излишних неровностей, так как они могут с легкостью испортить деталь. Чтоб добиться гладкой кромки, стоит держать инструмент в постоянном движении.

Такая техника обработки продлит термин, в течение которого прослужат диски. Точильный диск при обработке резцов можно использовать в два способа, как в сухую, так и с водой. В последнем случае убедитесь, что струя достаточно объемная и вода будет поступать непрерывно.

По завершению обработки, может потребоваться финишная доводка. Для нее используют медные круги либо оселок с мелким зерном. В добавок к инструментам, используют техническое масло и пасту из карбида.

Важный момент

Важным пунктом при работе с таким оборудованием как станок в паре с точильным кругом, является техника безопасности. Первое, что нужно сделать, обеспечить работающего за станком экипировкой, минимальный комплект которой должен состоять из защитного кожуха и защитных очков. Стоит использовать подручник, как опору для резца, при этом он (подручник) должен быть зафиксирован ближе к кругу.

Следите за тем, с какой силой прижимаете резец, чрезмерный нажим может привести к быстрому изнашиванию дисков для затачивания, а также к появлению трещин на самом резце. Если круг издает специфичные звуки, такие как потрескивание или биение, работу стоит прекратить. Позаботьтесь о вентиляции рабочего помещения, дабы избежать чрезмерного попадания спиливаемых частиц в дыхательные пути.

Подведем итоги

Подведем итоги. На что же стоит обращать внимание при выборе алмазный круг для заточки инструмента или вообще для других работ? Есть два основных параметра, которые ни за что нельзя упускать из виду: тип материала, с которым предстоит работать, и машина для резки. Учитывать прибор, на котором будет использоваться диск следует, чтоб его диаметр совпадал с диаметром машины и круг можно было использовать безопасно. Учитывать материал стоит, ибо именно ним определяется нужная форма зубьев заточного диска. Выбрав не те зубья, можно значительно снизить скорость и чистоту обработки.

Во время установки круга на аппаратуру, с которой он будет использоваться, стоит проследить, чтоб диск вращался в ту же сторону, что и вал машинки, также, они должны иметь одинаковую скорость вращения. Как правильно должен вращаться диск – подскажет стрелка, расположенная на его корпусе или информационной наклейке.

Если на самом алмазном диске обозначений нет, внимательно ознакомьтесь с инструкцией или другой документацией, идущей с ним в комплекте. Следуя таким несложным правилам, Вы сможете обеспечить себе эффективную и безопасную работу. Не забывайте также и о технике безопасности!

vsebeton.ru

Заточной наждачный круг | ПОМОЖЕМ ПОДОБРАТЬ КАЧЕСТВЕННЫЙ И НЕДОРОГОЙ ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИ МЕТАЛЛА – ЗВОНИТЕ!

>> СКАЧАТЬ ПРАЙС ЛИСТ <<<

СМОТРИТЕ ЭТО ПОЛЕЗНОЕ ВИДЕО:

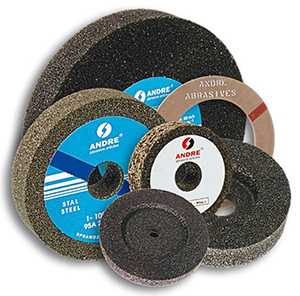

Круги наждачные для заточного станка (наждак).

Заточные наждачные круги имеют свойство изнашиваться,
поэтому время от времени их приходится менять.

Есть два основных вида заточных кругов:
-белый (электрокорунд белый), имеет маркировку 25А.
-зеленый (карбид кремния зеленый), имеет маркировку 64С.

Белый круг предназначен для бытовых работ, заточки
таких изделий бытового назначения — топоры,  кухонные
ножи,  лопаты и др.

Диаметр наждачного круга чаще всего используется  200мм
и толщиной  20мм.

Зеленый круг точило предназначен для заточки напаек на резцах,
на дисковых пилах, заточки сверл по металлу и др.
В основном используются круги ПП диаметром  300-350мм,
а так-же чашечные и тарельчатые.

Заточные наждаки имеют разное зерно  8Н,  12Н,  16Н,  25Н,  40Н.
Чем больше цифра, тем крупнее зерно и соответственно грубее
обработка.

Чем крупнее зерно у точильного круга, тем быстрее стачивается
слой металла, чем мельче, тем медленнее, но край  будет более
гладким и острым.

Есть специальные наждачные заточные круги для пил,  край у них
сделан под углом, для удобства заточки зубьев.



stavincom.ru
