Круг точильный – Какие бывают круги для наждака

Круг точильный – Какие бывают круги для наждака — очередной ликбез

alexxlab | 15.01.2019 | 1 | Вопросы и ответы

Содержание

Маркировку абразивных кругов для наждака сложно, но можно расшифровать

Что представляют собой абразивные круги – материалы изготовления и технология применения. Абразивный круг – не что иное, как механизированный точильный брусок. Изготавливается из зерен абразивных материалов, смешанных со связкой.

Полученная масса прессуется в необходимую форму и скрепляется под давлением при высокой температуре. Для использования достаточно иметь любой вращающийся привод с электромотором (или иным движителем), на ось которого и крепится диск.

Широкий выбор и различные варианты применения

Основные виды абразивных кругов:

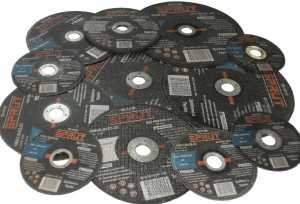

Отрезные

Предназначены для резки твердых материалов, прилагая небольшие усилия. Чаще всего применяются в ручных УШМ (болгарках), но могут устанавливаться и на стационарные отрезные устройства.

Представляют собой плоский (до нескольких миллиметров толщиной) диск из абразивного материала, скрепленного связкой и усиленного арматурой. Рабочая кромка диска соскабливает стружку с поверхности обрабатываемого материала, образуя разрез. При этом диаметр диска уменьшается, а поверхность всегда остается готовой к работе, т.е. диск самозатачивается.

Подразделяются по типу обрабатываемого материала:

Для металла. Применяются для резки трубы, профиля и листового металла
Для бетона и железобетона. Применяются для прорезывания пазов в бетонных конструкциях
Для камня. Применяются для придания необходимой формы заготовкам из камня и керамики

Разнообразие размеров впечатляет

Шлифовальные

Применяются для наждака. При помощи таких дисков можно выполнять заточку инструмента, выполненного без применения твердых сплавов, а так же финишную обработку заготовок различной формы.

Шлифовальные круги в разрезе бывают следующей геометрической формы:

Прямой профиль. Применяются для заточки ножей, топоров, наружного и внутреннего шлифования, обдирочных и зачистных работ. Можно производить шлифование плоскостью.
Конусообразный профиль. Применяются для заточки зубьев не дисковых пил.
Двусторонний конусообразный профиль. Применяются для доводки профилей шеверов и долбяков, зубчатых колес, шлифования резьбы.
Прямой профиль с выточкой, одно или двусторонней. Применяются для круглого, плоского и внутреннего шлифования, обработки шейки и торца.
Односторонняя или двусторонняя конусообразная выточка. Применяются для подрезки торца с одновременной круглой шлифовкой, а также круглой шлифовки шейки и торца.

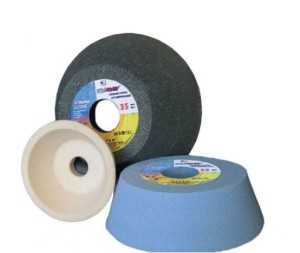

Чашечные

Подразделяются на:

Цилиндрические. Применяются для плоского шлифования торцевой частью и заточки зубьев режущего инструмента, например – дисковых пил
Конические. Применяются для шлифования плоских направляющих и заточки зубьев режущего инструмента
Тарельчатые. Применяются для обработки и заточки многолезвийных режущих инструментов и финишной доводки зубьев шестерен

Конические шлифовальные камни

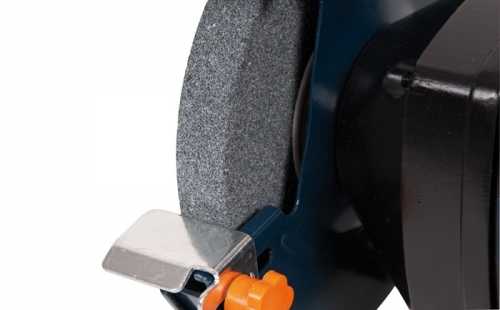

Для бытовых точильных станков, как правило, применяются универсальные наждачные круги прямого профиля, которые легко меняются на чашечные при необходимости выполнить заточку циркулярной пилы. Вообще – главное достоинство абразивных кругов это – широкие возможности применения.

Имея в домашней мастерской примитивный точильный станок и минимальный набор наждаков – можно выполнять практически любые работы по заточке, финишной доводке и шлифовке изделий из самых разных материалов.

Абразивные заточные круги при правильном применении требуют некоторой оснастки для закрепления обрабатываемой поверхности, или как минимум направляющие.

Выбор абразивного круга

Для правильного выбора абразивного инструмента необходимо хорошо знать возможности точильного станка – мощность, рабочие обороты, возможность их регулировки. Также, для различных видов обрабатываемой поверхности следует подбирать соответствующий тип наждака.

ВАЖНО! Нельзя использовать тот круг, который окажется «под рукой». Всегда проверяйте соответствие наждака обрабатываемому материалу.

Также необходимо знать, требуется ли для работы охлаждение и смазка рабочей поверхности круга. При невыполнении требований производителя абразива, можно быстро вывести из строя сам наждачный круг и испортить обрабатываемую деталь. Важно правильно подобрать зернистость абразивного круга.

Обработку поверхности следует начинать с крупного зерна, постепенно переходя к тонкой полировке мелкозернистым наждаком. Правильным подбором инструмента, можно добиться высокого качества обработки, даже не будучи профессионалом.

Обратите внимание

Изношенные круги не следует сразу отправлять в утиль, существуют специальные инструменты для правки и восстановления поверхности абразива.

Для обработки металлов, не относящихся к твердосплавным, композитных материалов, а также для заточки домашнего режущего инструмента подойдут электрокорундовые круги. Для удобства выбора они бывают белого, оранжевого или синего цвета. Малая твердость абразива в сочетании с невысокой прочностью связки, позволяет работать с мягкими материалами, не опасаясь их перегрева и окаливания. Качество полировки и заточки высокое. Применяются для финишной обработки материалов. К недостаткам можно отнести быстрый износ и потерю формы поверхности при неравномерном использовании (появление канавок, скругление углов).
Для первичной (черновой) обработки, снятия неровностей, обработки сварных швов и заточки инструмента из твердых сплавов применяются абразивные круги из карбида кремния. Они имеют выраженный зеленый цвет. Такие абразивы износоустойчивы, хорошо держат первоначальную форму. При работе с твердыми материалами на них не образуется выработка в виде канавок. Идеально подходят для заточки рабочих твердосплавных зубьев дисковых пил, свёрел, в том числе и победитовых насадок. Недостаток таких кругов – высокий нагрев при работе. В некоторых случаях приходится подавать в область работ охлаждающую эмульсию.
Для финишной полировки, устранения заусенцев от работы с корундовыми и карбидо-кремниевыми наждаками, применяются абразивные круги на вулканитовой основе. Фактически, это не наждак – а полировальный диск, более жесткий, чем войлочный. Изготавливается из вулканизированного каучука с добавлением мелкозернистого абразива. Как правило – электрокорундового песка. Инструмент специфический, для изменения формы заготовки не пригоден. Но с его помощью можно идеально разгладить обрабатываемую поверхность. После обработки вулканитовым кругом, улучшить качество поверхности можно разве что с помощью войлока и пасты ГОИ.

Как выбрать шлифовальный круг, обзор маркировок — видео

Маркировка абразивных кругов

Для облегчения выбора абразивного инструмента разработана единая маркировка, которая наносится несмываемой краской на поверхность диска и присутствует на заводской упаковке.

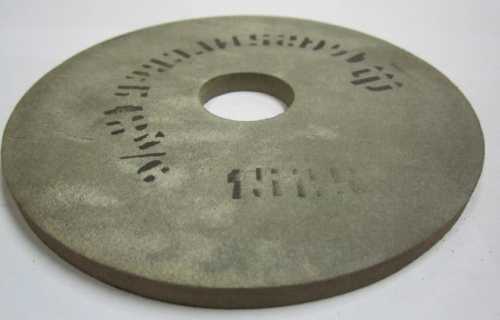

Расшифровка нанесенной маркировки на диск

Маркировка выполняется в соответствие с ГОСТ 2424 с 2008 года.

Какие именно характеристики указаны в маркировочной строке?

Аббревиатура завода изготовителя.
Материал, из которого изготовлен абразивный круг.

Материал	Наименование	Характеристики
13А, 14А, 15А, 16А	электрокорунд нормальный	Цвет материала – розовый, красный, коричневый. Достаточно мягкий, не нагревается при работе
23А, 24А, 25А	электрокорунд белый	Более твердый, но при этом хрупкий. Высокие абразивные свойства
32А, 33А, 34А	электрокорунд хромистый	Высокая производительность при шлифовке
37А	электрокорунд титанистый	Главное свойство – повышенная вязкость. Применяется при работах с большой толщиной съема обрабатываемой поверхности
38А	электрокорунд циркониевый	Самая высокая прочность среди электрокорундов. Способен выдерживать сильное давление на инструмент, особенно при проведении обдирочных работ
43А, 44А, 45А	семейство монокорундов	Очень прочные зерна с острыми выступающими кромками. Применяются для шлифовки прочных сплавов
53С, 54С	черный карбид кремния	Высокая механическая прочность. Нашел применение при обработке чугуна, стекла, цветных металлов. Практически не изнашивается
62С, 63С, 64С	зеленый карбид кремния	Область применения – заточка твердосплавного режущего инструмента, в том числе победитовых напаек. Полировка керамики

Зернистость (шероховатость) абразивного материала в соответствие с ГОСТ Р 52381-2005 или FEPA (ISO 8486) по европейской системе сертификации. Маркируется в очень широких пределах. Самое мелкое зерно F220 соответствует размеру 50 микрон. Среднее зерно F46 – 400 микрон. Крупное F4 измеряется миллиметрами.

Твердость круга по ГОСТ Р 52587-2006, то есть способность зерна удерживаться в связке. Имеет взаимоисключающие свойства. Такой диск меньше изнашивается, но сильно греет заготовку, вплоть до т.н. «прижогов». Мягкий — щадяще относится к материалу, но быстро теряет форму и требует частой правки. Классифицируются круги по твердости латинским рядом алфавита, по возрастанию:

F, G, H, I, J — мягкие
K, L, M, N — средние
O, P, Q, R, S — твердые
T, U, V, W, X, Y, Z — очень твердые

Структура материала (плотность абразива по отношению к объему круга). Чем выше значение – тем меньше плотность, а соответственно теплоотделение. Обозначается не всегда.

0, 1, 2, 3, 4 плотность 68-54%
5, 6, 7, 8 плотность 53-48%
9, 10, 11, 12 плотность 44-38%
13, 14 и больше плотность 36-34% и меньше

Основные типы материала связки. На самом деле, связующих материалов гораздо больше, но в массовом производстве абразивных кругов применяются не более трех.

V – керамическая связка
B – бакелитовая связка
R – вулканитовая связка

Геометрическая форма круга. Например: ПП – прямой профиль, ПВК – с конической выточкой, ЧК – чашечный конический. Форма круга очевидна, поэтому данный тип маркировки не столь существенен.

Также производитель может указать геометрические размеры, где особенно важен диаметр посадочного отверстия, и максимальную скорость вращения круга.

О типах и видах образивных кругов подробно в этом видео

obinstrumente.ru

заточные круги и камни. – Мир Ножей.

почти 5 лет я работал на частном предприятии, которое изготавливало инструмент.
большую часть времени был заточником, 5 разряд, самый высокий.

– СУТЬ РАБОТЫ КАМНЕЙ
– МАРКИРОВКА КРУГОВ
– АБРАЗИВНЫЙ МАТЕРИАЛ
– РАЗМЕР ШЛИФОВАЛЬНОГО ЗЕРНА
– ТВЕРДОСТЬ
– СВЯЗКА ШЛИФ.ЗЕРНА

=СУТЬ РАБОТЫ КАМНЕЙ==

– изначально острые зерна постепенно затупляются.
– при достаточной степени их затупления они выкрашиваются
от усиливающегося давления обрабатываемого материала.
– их выкрашиваемость определяется
1) самим *материалом зерен,
2) свойствами склеивающего вещества, оно же *связка,
3) режимом связывания зерен в камне, что дает *твердость.
3) закупоренностью зазоров меж зернами стружкой и прочим материалом.

==*МАРКИРОВКА КРУГОВ==

почему круги, а не плоские брусочки?
потому что круги изготавливаются для промышленного производства,
их заказывают продвинутые технологи и там отличное качество.
плоские брусочки делают для домашнего пользования,
их выбирают дяди Васи и Сан Санычи: качество среднее и ниже.
поэтому для заточки дома вручную я выбираю КРУГИ.
речь идёт об ОТЕЧЕСТВЕННЫХ абразивах, а не дорогих заграничных.

пример: ЧАЗ ПП 14А 40 СТ2 5 К5 30М/С 150х16х32.
такая маркировка была до 01.01.2008г. с этого времени
зернистость шлифзерна и твердость показывается несколько иначе, а именно вот так.

ЧАЗ – Челябинский абразивный завод.
ПП – форма круга: плоско-параллельный
14А – материал: электрокорунд нормальный
40 – размер зерен или зернистость шлифзерна: от 0,32 до 0,4мм
СТ1 – твердость: среднетвердый.
К5 – связка, типа клея: керамическая
5 – плотность структуры
30М/С – максимальная рабочая скорость.
150х16х32 – размеры – диаметр, высота, диаметр отверстия.

для любителей копать глубоко:
ГОСТ Р 52587-2006 Инструмент абразивный. Обозначения.
ГОСТ 2424 Круги шлифовальные. Технические условия.
ГОСТ 2464 Сегменты шлифовальные. Технические условия.
ГОСТ 21963 Круги отрезные. Технические условия.
ОСТ 2И 70-8-87 Инструмент абразивный для АВТОВАЗа и КАМАЗа.
ТУ 3982-001-70822229-2007 Круги о6дирочные и шлифовальные.
ГОСТ Р 52588-2006 Инструмент абразивный. Требования безопасности.

==*АБРАЗИВНЫЙ МАТЕРИАЛ==

*монокорунд По сравнению с нормальным и белым электрокорундами монокорунд обладает более высокими показателями: твердостью, механической прочностью и абразивной способностью. Марки монокорунда 43А, 44А и 45А применяются для изготовления инструментов на керамической связке и шлифовальной шкурки, предназначенных для обработки заготовок из закаленных легированных, жаропрочных и кислотоупорных сталей и сплавов.

для заточки инструмента я этот материал не использую.

*карбид кремния. бОльшая твердость чем у электрокорунда. Высокая механическая прочность и режущая способность. Карбид кремния черный – применяют для обработки твердых сплавов, чугуна, стекла, цветных металлов. В марках обозначается как 53С, 54С, 55С. Карбид кремния зеленый – применяется для заточки твердосплавного инструмента, шлифования керамики. Обозначается как 63С, 64С.

для заточки деревообрабатывающего инструмента не использую.
да, это очень прочный материал – но, затупившись, его зерна долго не выкрашиваются.
поэтому наши ножи будут очень быстро нагреваться.
эти круги хороши для твердосплавного токарного и фрезерного инструмента,
а также для заточки сверл с твердосплавными напайками, которыми мы кирпич сверлим.

*нормальный электрокорунд наиболее часто применяют в промышленности. Высокая твердость и прочность зерен позволяют использовать электрокорунд для шлифования металлов. Кроме того, корунд имеет значительную вязкость, а поэтому его применяют при выполнении работ с переменными нагрузками и при повышенных давлениях. Промышленность выпускает нормальный электрокорунд марок 12А, 13А, 14А, 15А и 16А. Электрокорунд 12А и 13А применяют при изготовлении инструментов на органической связке, предназначенных для обработки заготовок из углеродистых незакаленных сталей и легированных чугунов. Электрокорунд 14А используют при изготовлении абразивных паст и инструментов на всех связках, которые применяют для обработки заготовок из незакаленных сталей, легированных чугунов и цветных металлов. Из электрокорунда 15А изготавливают инструменты на всех связках, применяемых для обработки заготовок из конструкционных углеродистых и легированных сталей.

этот материал употребляют для обдирочных работ.
он бывает серого и черного цвета.
тот, который серый – получше, им можно инструмент затачивать,
из него делают брусочки для домашнего пользования.

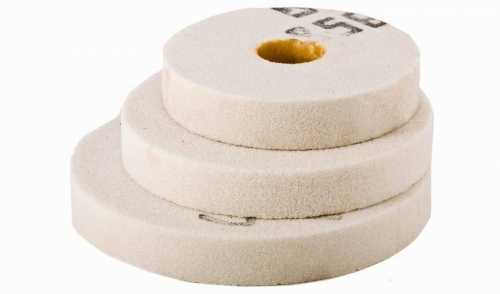

*белый электрокорунд. Вследствие высокой твердости, прочности и наличия острых кромок, зерна белого электрокорунда легко внедряются в заготовки из высокопрочных сплавов. Острые кромки зерен способствуют также меньшему нагреву обрабатываемых заготовок. Абразивные инструменты и материалы из белого электрокорунда однородны и обладают хорошей самозатачиваемостью, а обработанные ими поверхности деталей отличаются низкой шероховатостью. Белый электрокорунд выпускают трех марок: 23А, 24А и 25А. Для обработки заготовок из углеродистых, легированных и быстрорежущих сталей для работ нормально и высокой точности.

этот материал – радость души моей. почти все заточные работы
я делаю белым электрокорундом – они лучший во всех отношениях.

==*РАЗМЕР ШЛИФОВАЛЬНОГО ЗЕРНА, или зернистоть==

80—125 применяются для чернового шлифования;
25—50 — для обычного шлифования и для заточки инструментов;
10—16 используются для чистового шлифования;
3—10 применяются для резьбошлифования.
для доводки применяются микропорошки с размером зерен от 3 до 28 мк.

для черновой заточки я использую размер 25 (F60) или 40 (F46)
для доводки размер 10 (F120) или меньше. (в скобках новый стиль, но я привык к старому).
здесь можно видеть соответствие старых и новых обозначений зернистости.

==*ТВЕРДОСТЬ==

твердость шлифовального круга — это способность связки удерживать зерно в камне при воздействии на него внешних сил. слишком твердый круг долго держит в себе затупившееся зерно и вследствие этого возникает перегрев обрабатываемой поверхности. см. самый первый рисунок в статье. слишком мягкий круг быстро изнашивается.
выбор твердости круга зависит в первую очередь от обрабатываемого материала, поставленных целей и желания сэкономить на заточных камнях.

до 2008г. была следующая градация твердости:
соответствие обозначений до и после 2008 года.

М – мягкий M1 M2 МЗ
СМ – среднемягкий СМ1 СМ2
С – средний C1 C2
СТ — среднетвердый СТ1 СТ2 СТ3
Т — твердый T1 T2
ВТ — весьма твердый ВТ1 ВТ2
ЧТ — чрезвычайно твердый ЧТ1 ЧТ2

моя любимая твердость СМ1 и СМ2.

==*СВЯЗКА ШЛИФ.ЗЕРНА==

бакелитовая связка Б (B в скобках маркировка связки после 2008г) – круги на этой связке обладают высокой прочностью и упругостью, допускают большие скорости резания. эта связка оказывает полирующее действие на металл. хороша для отрезных кругов для болгарок .

глифталевая ГФ и пенфталевая ПФ связки – применяются для кругов для отделочных работ. обозначаются соответственно. это те круги, которые еще называют поролоновыми или пенопластовыми.

магнезиальная связка М – шлифовальные круги на этой связке гигроскопичны, имеют повышенный износ.

силикатная связка С – круги с этой связкой используются когда необходим минимальный нагрев детали. встречается редко.

вулканитовая связка В (R) – обладает большой упругостью и плотностью, повышенным полирующим действием. менее прочна и теплостойка. маркируется буквой.

керамическая связка К (V) – самая распространенная. огнеупорная, водостойкая, химически стойкая, высокая прочность, хрупкая. Обозначается буквой К (V).

в кругах, что я использую для заточки инструмента – керамическая связка К.

этот пост изначально написан для сообщества, посвященного вопросам группового выживания
и оригинал здесь http://after-living.livejournal.com/13055.html

также у меня есть пост “выбор ножа“, но он ориентирован на новичков,
а не на продвинутых пользователей этого уважаемого мной сообщества,
поэтому просто даю ссылку http://after-living.livejournal.com/11757.html

– ПРИОРИТЕТНОСТЬ НОЖЕЙ
– САМЫЙ ЛУЧШИЙ НОЖ
– МОЙ ОХОТНИЧИЙ НОЖ
– ШИРИНА НОЖА
– ТОЛЩИНА НОЖА
– САМЫЙ НАДЕЖНЫЙ СПОСОБ ПРОДЛИТЬ СРОК СЛУЖБЫ НОЖА
– СЕРРЕЙТОР
– ОДНОСТОРОНЯЯ ЗАТОЧКА
– ПЕРЕТОЧКА НОЖЕЙ
– ОПРЕДЕЛЯЕМ ОТНОСИТЕЛЬНУЮ ТВЕРДОСТЬ СТАЛИ
– НЕКОТОРЫЕ ДРУГИЕ МОИ НОЖИ
– СУТЬ ФОРМИРОВАНИЯ РЕЖУЩЕЙ КРОМКИ

ru-knife.livejournal.com

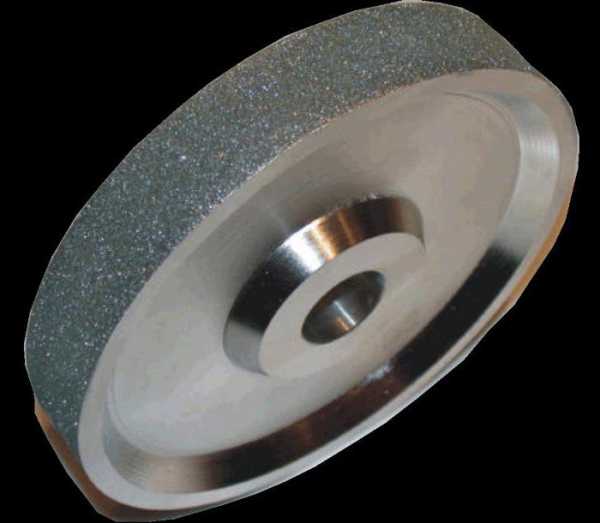

обзор, описание, виды и отзывы. Алмазный круг для заточки инструментов

Шлифовально-расточные станки предусматривают комплектацию специальными насадками, непосредственно осуществляющими функцию корректировки режущих элементов. Оборудование снабжается точилами, представляющими собой традиционные круговые или чашеобразные диски. Большую часть таких насадок представляют абразивы, выполненные из вулканических веществ и других каменистых смесей. Но особое место в этой семействе занимает алмазный круг для заточки инструментов, который отличается мелкозернистой функциональной поверхностью. Выполнить обработку грубого лезвия на такой оснастке не получится, но зато в обслуживании твердосплавных материалов, напаек на сверлах и циркулярных пил алмазному диску нет равных.

Общие сведения о заточных дисках

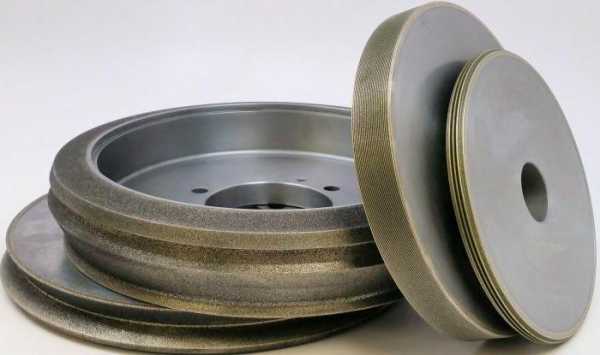

Особенности алмазных заточных элементов обусловлены характером их назначения. Мастера используют этот абразив в работе с режущими компонентами другого инструмента. С цепными пилами, режущими металлическими головками и стальными резцами справится только высокопрочная оснастка. Более того, в целях безопасности технологи предусматривают и запас прочности расходного материала. И заточной круг алмазный отвечает высоким требованиям, обеспечивая не только прочность, но и стойкость к износам. К слову, некоторые модели таких элементов используют даже в обработке гранита, что подтверждает высокую продуктивность материала.

Даже если не планируется работа с твердотельными заготовками, диски используют из соображений экономии, обусловленной высоким рабочим ресурсом. Правда, альтернативное применение не всегда себя оправдывает, поскольку алмазный круг для заточки инструментов имеет небольшое зерно. Теоретически обслуживание топоров, ножей и других приспособлений с относительно скромными показателями твердости лезвия возможно, но рабочий процесс потребует гораздо больше времени.

Разновидности

Основная классификация предусматривает разделение алмазных элементов по форме. Как уже упоминалось, наибольшее распространение получили чашеобразные и плоские дисковые точила, которые применяются специально для твердотельных режущих и пильных деталей. Есть и пограничная разновидность, представленная кругами в виде тарелки. Можно сказать, это универсальный алмазный круг, который подходит для широкого спектра заточных операций. Если же планируется целенаправленная обработка с определенными параметрами, то следует выбирать абразив не только по форме, но и по техническим характеристикам.

Основные характеристики

Есть два основных параметра, по которым выбирают точильные круги опытные мастера – это степень зернистости и типоразмер. В маркировке для обозначения этих показателей используются цифровые обозначения. Что касается размерных параметров, то их представляет ширина, толщина и посадка, то есть диаметр отверстия внутри диска. К примеру, стандартная ширина составляет 150 мм, толщина – 10 мм, а посадка – 30 мм. Зернистость, которой обладает алмазный круг, представляется двойной цифрой – например, 125/100 мкм. Чем выше это значение, тем грубее будет выполнена заточка. Для обычного инструмента в виде ножей и других лезвий бытовых устройств достаточно и крупной зернистости, но для аккуратной работы с твердыми высокопрочными сплавами необходима мелкая фракция с плотной структурой.

Правка алмазных кругов

Со временем и алмазные абразивы утрачивают былую форму, что сказывается на качестве заточки. В таких случаях необходимо выполнять правку одним из методов, рекомендуемых специалистами. Так, с помощью обработки на шлифовальном станке диску можно обеспечить ступенчатость и округление. Нередко используются и специальные приспособления в виде абразивных брусков и расходных материалов с аналогичным принципом воздействия на структуру. В частности, рекомендуется правка круга алмазным карандашом с подходящими характеристиками. Обычно такая операция применяется, когда на поверхности диска проступают алмазные зерна. В качестве альтернативных способов правки можно назвать электрохимические способы и нанесение смазки, в составе которой содержится микропорошок с абразивными вкраплениями.

Отзывы о дисках «Калибр»

Отечественный производитель инструментов и комплектующих выпускает алмазные расходники для разных целей. Пользователи отмечают, что при невысокой цене такие изделия обеспечивают качественную и точную обработку. В составе кругов применяется сырье с оптимальными свойствами, что и позволяет выполнять аккуратную заточку с минимальными временными затратами. Однако, в показателях долговечности алмазный круг для заточки марки «Калибр» далеко не самый лучший вариант. Все-таки сказывается низкая стоимость, из-за которой были понижены и свойства надежности материала. Впрочем, если точило подбирается для разовых, но ответственных задач, то этот вариант вполне подойдет. Также его можно предпочесть, если обслуживать бытовой инструмент, не требующий особых нагрузок при заточке.

Отзывы о дисках Jet

Продукцию американской марки Jet хвалят и рядовые пользователи, и специалисты. К достоинствам изделий относят универсальность и оптимальные показатели заточки. В линейке бренда можно найти полный комплект для выполнения любых абразивных операций применительно даже к профессиональному режущему инструменту. Помимо этого, заточной круг алмазный способен выполнять и функцию правильного элемента для других абразивов. Из недостатков пользователи отмечают высокий ценник и необходимость тщательного подбора дисков по типоразмеру, так как в маркировке встречаются несоответствия с фактическими показателями.

Отзывы о дисках Oregon

Компания в первую очередь ориентируется на профессиональные нужды потребителей, поэтому в своих семействах представляет элементы для заточных станков высокого класса и с соответствующей производительностью. Отзывы пользователей отмечают, что алмазный круг марки Oregon отличается и надежностью. Некоторые владельцы в регулярном режиме эксплуатируют такие абразивы по несколько лет. Конечно, в процессе использования применяется и правка, но даже с учетом техобслуживания это неплохой результат.

Заключение

Алмазная оснастка для комплектации точильных станков является одним из самых эффективных способов поддержания режущих способностей твердотельных головок. Такой метод абразивной обработки позволяет обслуживать коронки для перфораторов, победитовые резцы и даже восстанавливать рабочие характеристики цепной бензопилы. Достигается высокий результат заточки благодаря тому, что алмазный круг обладает повышенными свойствами прочности и износостойкости. Но это не значит, что любой элемент данного типа можно использовать в качестве универсального. Алмазные диски также различаются по абразивным характеристикам, форме, структуре внутреннего состава и поверхностной обработке. С учетом этих параметров и следует подбирать абразив для конкретных задач. Например, для ножа или рубанка оптимальным вариантом будет круг с крупной зернистостью, а для деликатной работы с победитовыми насадками стоит использовать мелкофракционные элементы.

fb.ru

Как выбрать наждак | Строительный портал

У многих из нас имеются сады, огороды, мы все пользуемся ножами, ножницами, стамесками, сверлами, зачастую приходится заниматься заточкой садового инвентаря, будь то топор или лопата. Для того чтобы не возится долго с заточкой вручную, вам необходимо прикупить специальный станок, который носит название бытовой наждак. Как правильно выбрать такой аппарат, и на что рекомендуется обратить внимание? Будем сейчас разбираться в этом вопросе.

Содержание:

Что такое бытовой наждак
Какие бывают точила
Классификация шлифовальных кругов
Характеристики электрического наждака

Что такое бытовой наждак

Наждак – это горная порода черно-зеленого или зеленого цвета, которая используется в качестве абразивного материала, смесь магнетита и корунда. Наждак самого высокого качества добывают на Наксосе, Галейке, Турции и Греции. Особенность наждака как абразивного материала кроется в наличии легкоплавких примесей, поэтому он можно применяться лишь в изделиях, которые не требуют для производства высоких температур, то есть на холодной связке.

Важным показателем наждака является абразивная способность, которая зависит от содержания в породе корунда. Самое высокое содержание корунда наблюдается у хлоритоидных руд, но ниже в 2-3 раза, чем у очень качественных корундовых руд. Как нескользкий элемент наждак наиболее широко применяется для отделки полов, тротуаров и лестничных ступеней.

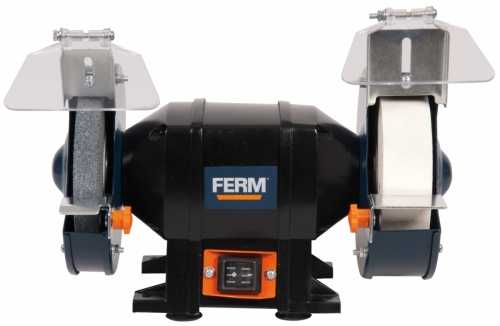

Станок заточный (наждак) – это электроинструмент, предназначенный для заточки металла: сверл, ножей, топоров, стамесок и ножниц, а также пильных дисков. Основную часть корпуса точила занимает электрический двигатель с опорой, который прикрепляется к верстаку при помощи крепежных элементов. Электропитание аппарата включается и выключается с помощью специальной кнопки.

По обе стороны от движка параллельно друг к другу размещаются 2 абразивных круга: один круг с крупными размерами зерна предназначен для грубой обработки материала, другой мелкозернистый понадобится для тонкой обработки.

Абразивные круги чаще всего имеют диаметр 150—250 миллиметров и толщину — 16—32 миллиметров. Частично они располагаются в защитном кожухе. Открытая часть круга вращается по направлению сверху вниз. Затачиваемый предмет опирается на специальную подставку, расстояние от неё может регулироваться до заточного круга, также она поворачивается к кругу под определённым углом.

Существуют модели электрических точил, в которых имеется вместо одного круга металлическая дисковая щётка для предварительной грубой обработки предмета. Также у некоторых моделей присутствуют дополнительно специальные пазы для сверл. Для защиты от искр на электрическом точиле устанавливается специальная прозрачная пластина под названием кран. Также некоторые точила дополнительно оборудуются лампой с целью подсветки рабочей зоны точила.

Само действие электро наждака сводится к тому, что с обрабатываемой поверхности удаляется часть материала. Материал имеет обычно кристаллическую структуру, которая изнашивается в процессе работы таким образом, что мельчайшие частицы откалываются от него, а на месте их появляются совершенно новые острые кромки, и все благодаря хрупкости.

Какие бывают точила

Представленные в продаже точила разделяются условно на три класса: профессиональные, полупрофессиональные и бытовые. Основное их отличие между собой заключается в надежности, которая обеспечивается применением тех или других материалов. Бытовой инструмент рассчитан на двухчасовую ежедневную работу. Профессиональные же точила предназначены для постоянной каждодневной работы в течение 8 часов с обязательными 2 перерывами, каждый по 15 минут. Полупрофессиональные станки, конечно же, занимают между двумя данными классами промежуточное положение.

Также каждый класс имеет богатый выбор различных конструкций и модификаций заточного инструмента. Безусловно, это не только обычные станки с двумя кругами всевозможного диаметра, но также с нестандартным расположением кругов, к примеру, перпендикулярно размещенные друг к другу. Самым универсальным станком является аппарат, который оборудован шлифовальной лентой и обычным диском.

Для домашних нужд достаточно вполне недорогого точила с малыми оборотами – около 120-150 оборотов в минуту и кругом, что погружен в ванну с водой, то есть «мокрым», на котором не торопясь можно придать достаточно безопасно нужную остроту находившимся в доме режущим и колющим предметам. Такой маленький наждак работает от электросети переменного тока, в качестве абразивного инструмента применяют в нем шлифовальные круги с наружным диаметром в пределах 150 – 200 миллиметров и толщиной в среднем 20 – 40 миллиметров.

Также есть модели, у которых располагается на одной стороне, чаще всего справа, дополнительный диск-щетка. Он предназначен для заготовок, которые не использовались ни разу в качестве режущего предмета. Вначале такое изделие зачищают с помощью диска-щетки, то есть грубо затачивают, а далее до нужной кондиции доводят на шлифовальном кругу с мелким зерном. Применяют также диск-щетку для снятия ржавчины или уборки маленьких зазубрин, которые остаются после заточки на металле.

Различный металлический инструмент затачивают на бытовых станках с 2 кругами. Но далеко не на всех моделях имеются специальные пазы, предназначенные для сверл. Некоторые компании для удешевления своей продукции отказываются от них. Также не предусмотрены такие пазы на точилах с большими дисками, которые рассчитаны на заточку толстого и крупного инструмента, то есть топоров и других подобных инструментов.

Применяемые в современных точилах индукционные двигатели не нуждаются в особом техническом обслуживании и работают тихо. Практически на всех изделиях ось ротора установлена на шарикоподшипниках. Надежность крепления точильных кругов, как правило, обеспечивает обычная стандартная гайка.

В продаже также есть точила, оборудованные вместо второго абразивного круга шлифлентой, что намного расширяет возможности применения станка. Во время работы лента двигается вместе с кругом. Значит, на таком ленточном наждаке не только можно затачивать всевозможные металлические заготовки, но также их шлифовать. Если в основном задействован только точильный станок, то впустую изнашивается лента. Поэтому когда нет необходимости в ней, то нужно подумать о целесообразности покупки подобного станка для дома, или с точила снимать ленту, когда не нужна она.

Классификация шлифовальных кругов

Если вы решились на покупку электрического точила, вам нужно ознакомиться с классификацией абразивных кругов для наждаков. Давайте рассмотрим, какие из них пользуются самой большой популярностью.

Шлифовальные круги 25А

Шлифовальные круги из электрокорунда – самые популярные, потому что предназначены в основном для обработки более мягких металлов, то есть для дома подходят идеально. Отлично подойдет такой круг для заточки топоров, ножниц, а также для обработки обычной стали (уголки и другие изделия). Чаще всего круги из электрокорунда белого цвета и имеют маркировку 25 А. Бывает, что производители добавляют красящие элементы, поэтому круги могут быть оранжевого или синего цвета.

На таком круге при точении обыкновенного металла получается довольно качественная заточка, потому что состав круга достаточно мягкий, при трении температура небольшая, из-за этого не появляется синяя окалина на металле, а если ее нет, то соответственно металл сохраняет отлично свои свойства. И это касается, прежде всего, режущих предметов, например, ножей, потому что довольно важно металл не перекалить при заточке. Поэтому шлифовальный круг из электрокорунда является для дома отличным выбором.

Перед тем, как выбрать наждак, нужно помнить, что круги бывают разных размеров и предназначены для различных точил. Если вы покупаете для домашнего наждака круг, то посадка чаще всего составляет 32 миллиметра. Самые обычные размеры круга в диаметре составляют 200, 175, 150, 125 миллиметров, толщина – 25, 20, 16, 10 миллиметров, а посадка – 32 миллиметра.

Шлифовальные круги 64С

Шлифовальные круги зеленого окраса из карбида кремния предназначены для обработки твердых сплавов (напайки на бурах перфораторов) и инструментальной стали. У этого материала наблюдается повышенная стойкость к стиранию, при точении – довольна высокая температура, так что если вы попробуете поточить таким кругом домашний кухонный нож, то, конечно, испортите его, из-за появления мгновенно окалины на лезвии ножа.

Такой круг принято применять только для заточки инструмента из специальной инструментальной стали (P18, P6M6, с добавлением кобальта в сталь и твердых сплавов T15K10, T15K6, BK8). Твердый сплав точить не очень удобно, поэтому необходимо применять самое мелкое зерно абразивного круга, но все таки лучший вариант – это заточка твердых сплавов алмазными наждаками. Маркировка такого круга 64С, а размеры такие же точно, как у электрокорунда.

Круги на вулканитовой основе

В состав подобных кругов входит вулканизированный каучук с абразивными добавками. Чаще всего в качестве абразива используется электрокорунд A4. Много материала на таких кругах не снять, они предназначены для финальной обработки, очистки от ржавчины, минимизации прижигов, а также удаления возможных заусенец и придания блеска.

Круги для наждака на вулканической связке производятся для шлифования минеральных металлов и металлов с максимальной рабочей скоростью 60 м/с. Диаметры кругов следующие: 125 миллиметров, 150 миллиметров, 175 миллиметров, они относятся к довольно быстро изнашиваемым абразивным инструментам.

Характеристики электрического наждака

Форма абразивных кругов бывает в виде тарелки, чашки и обычной прямой. Её рекомендуется выбирать по характеру выполнения работ, а также в зависимости от самой формы заготовки, которую вы будете затачивать на точиле. Обычный прямой профиль чаще всего используется для многих заточных работ. Также для пил имеются в продаже специальные заточные круги, у которых края сделаны под углом для удобства заточки пилы между зубьями.

Диаметр круга

Каждый наждак имеет такие характеристики, как диаметр и мощность заточного круга. Данные параметры взаимосвязаны между собой, то есть чем больше диаметр абразивного круга, тем двигатель нужен мощнее. Подробней рассмотрим их.

Диаметр круга бывает большим – 200 миллиметров, средним – 150-175 миллиметров и маленьким – 125 миллиметров. Конечно, зависит все от характера самих выполняемых работ. Например, для заточки лопаты или топора нужно иметь наждак мощней, чтобы диаметр был хотя бы 175-200 миллиметров, а для заточки кухонных ножей подойдет наждак с диаметром самого круга 125 миллиметров.

Нужно заметить, что для использования в быту помимо небольших кругов выпускают также круги, что отличаются большим диаметром, и которые ставят на большие станки. У таких кругов посадка 76 миллиметров, 127 миллиметров и 203 миллиметра, а диаметры достигают 250 миллиметров, 300 миллиметров, 350 миллиметров и 400 миллиметров. Это дорогие, большие и тяжелые круги, предназначенные для производства.

Мощность

Чем электрическое точило имеет больше мощность, тем использовать на нем можно более жесткие и грубые материалы. В предоставленных в продаже бытовых моделях – самая разная потребляемая мощность, но в среднем равна 150-250 Вт. Также бывают модели, мощность которых 120 Вт, а наибольшая мощность подвесного наждака может составлять 400 Вт.

При заточке лопаты или топора нужно давить на круг сильнее, чем при заточке ножа, так как с такой задачей не справиться маломощному двигателю: при сильном нажатии круг будет останавливаться, и это плохо скажется на сроке эксплуатации. Из этого понятно, чем крупнее и тяжелея деталь, тем нужен мощнее заточный станок.

Посадка наждака

Посадкой наждака является внутреннее отверстие его заточного круга. На сегодняшний момент известно несколько определенных стандартов посадки. Наиболее распространенная посадка равна 32 миллиметрам, очень легко найти абразивный круг с таким внутренним диаметром. Также бывают заточные круги с посадкой на 20 миллиметров, 12,7 миллиметров и 16 миллиметров, которые встречаются в продаже реже.

Наждак нужно закрепить перед началом работы на стол, крепежные болты имеются в комплекте, для того чтобы наждак не «ездил» по столу во время работы. Не лишним также будет установка защиты, которая находится в комплекте. Во избежание травм глаз работать нужно в специальных защитных очках. К вращающемуся заточному кругу подводить заготовку следует обязательно только под острым углом, иначе может заготовку вырвать из рук.

Зернистость кругов

Много людей при покупке кругов на наждак не знают, как маркируют зернистость. Зерно шлифовальных кругов может быть маркировки 40, 25, 16, 12, 8. Самое крупное – это 40, а наиболее мелкое – 8. Также помимо цифр могут быть буквы СМ, что означают средне-мягкий круг, который не является слишком дорогим и пользуется большой популярность среди покупателей. Чуть реже можно увидеть в продаже зерно СТ (круг средне-твердый), его стоимость заметно больше, однако и намного выше стойкость к истиранию.

Мелкое зерно (12, 16) лучше, конечно, брать для точной заточки. Довольно часто приобретают круги для заточки коньков 150 8 32 12 СМ – это круги с диаметром 150 миллиметров, посадкой 32 миллиметра, толщиной всего 8 миллиметров, зерно мелкое, что дает возможность просто идеально заточить инструмент.

К примеру, для установки наждачного круга (150 миллиметров) покупать лучше всего стандартный круг для наждака 150 20 32 25 СМ, то есть с диаметром 150 миллиметров, посадкой 32 миллиметра, шириной круга 20 миллиметров. Круги с зернистостью 25 подойдут как для заточки крупного инструмента – топоров, так для и более мелкого – ножниц, ножей. В быту также подойдет для использования стандартный средне-мягкий круг (СМ).

Производители

На сегодняшний день рынок довольно насыщен электрическими точилами различных производителей. Прекрасно себя зарекомендовали «Кратон» и «Зубр». Судя по отзывам данных фирм, они выпускают довольно качественные наждаки. Такие наждаки можно смело приобрести в свое хозяйство.

Теперь вы знаете, какой выбрать наждак для домашнего использования. Для начала определитесь, какие изделие преимущественно вы будете затачивать, затем обратите внимание на мощность аппарата. Не забудьте присмотреться к абразивным кругам, ведь они имеют разный диаметр, толщину, посадку и зернистость, а поэтому каждый из них используют в отдельных ситуациях.

strport.ru

Алмазные круги шлифовальные для заточки инструмента: видео, фото

Эффективность режущего прибора зависит от качества и своевременности сделанной заточки. Последнее связано с тем, что при постоянном применении функциональные ресурсы со временем теряются. Опыт последнего десятилетия показал, что самым лучшим абразивным инструментом для выполнения этой работы является алмазные круги для заточки. Они обрабатывают все известные виды материалов, а износ продукта меньше в десятки раз.

Чашечный алмазный круг

Алмазные круги, конструкция, преимущество

Благодаря физико-химическим особенностям алмаза и функциональному потенциалу он успешно реставрирует режущие возможности инструмента и оперативно приводит в рабочее состояние. Изделия такого типа отличаются стоящими режущими возможностями и продуктивной точностью размеров. Эти качества нашли достойное использование в разных сферах жизни (промышленности, быту и т. д.).

Причем алмазные круги, как абразивный точильный материал применяется для заточки и доводки резцов, сверл, пил и т. д. кроме того, с их помощью обрабатывают и полируют разнообразного вида поверхности. Основное преимущество в их использовании заключается в простоте, точности, быстроте и чистоте обработки. И что еще немаловажно он имеет маленький износ – долговечен.

По своей конструкции алмазные диски представлены в виде корпуса и нанесенного алмазоносного слоя, который состоит из соответствующего порошка, связующего и наполнительного материала. Корпус изделия могут изготовить из черного или цветного сплава. полимера. В таких кругах применяют два типа алмазов: искусственный и технический (природный).

При этом они представлены в виде отдельных кристаллов или порошка. Известно, что порядка 2/3, используемых, в промышленности алмазов в виде порошка идет на изготовление дисков, брусков и другого инструмента. Чтобы удержать на диске порошкообразную массу алмаза используют специальные связующие, которые крепко держат отдельные гранулы друг с другом.

Производитель в данный момент предлагает потребителю три варианта дисков на органических, керамических и металлических связках. Первая разновидность круга используют для шлифовки режущих пластин и других болванок из твердых материалов. При работе быстро подвергаются износу. Диски второго вида используют для чистовой доработки инструмента (резцы, ножи и т. п.).

Изделия на металлических связках обладают достаточной теплостойкостью, прочностью продолжительным сроком службы, недостатком считается эпизодическое засаливание, в результате нужна правка.

Сфера потребления алмазных кругов и классификация

Заточные круги алмазные по назначению пользуют для заточки пил изготовленных из твёрдых сплавов, с их помощью выполняют доработку напаек, они незаменимы при заточке токарных резцов и т. д. У них мелкая структура, позволяющая выполнить отделку обрабатываемого изделия, что невозможно сделать, используя рядовой стандартный абразивный наждак.
Диски шлифовальные разных видов, типов алмаза и зернистости на механических и органических связках используют для доработки и заточки токарных резцов, фрез и других приборов из твердого сырья. Российский рынок алмазных кругов представлен изделиями разнообразной формы:

тарелка;
чашка;
профиль;

Какой диск применять в каждом конкретном случае, нужно определять индивидуально, исходя из предлагаемой заготовки, поверхности, площади и технологичности. Если для дисковой пилы нужен круг тарелка, которая благодаря острому краю может работать между зубьями, то для ножа более подходящим будет прямой профиль или чашка. Чтобы вернуть первоначальные качества токарных резцов, сверл и других приборов необходимо использовать надежные точила.

Формы алмазных дисков

Заточные круги различают и по зернистости:

100/80 – мелкая фракция;
125/100 – средняя;
160/125 — крупная;
200/160 – более крупная;

Изделия с мелкой зернистостью используют для завершающей доводки токарных резцов, ножей, лезвий и т. п. Используя изделия со средним звеном можно добиться нужной остроты режущей части приспособления. Крупная структура зерна позволяет, например, снять часть металла и выровнять режущую часть детали. Изделия с мелкой и средней зернистостью наиболее распространены, ими пользуются и в быту.

Точильный диск различают по диаметру (125–300 мм). Поэтому подбирать его нужно исходя из размера имеющегося точила. Немаловажной считается в таких изделиях толщина и ширина алмазного слоя. Широкий слой позволит удобно обработать деталь приличной площади или большого диаметра сверло, кроме того, износ алмазного покрытия будет продолжительным.

Алмазные круги для заточки универсальны, именно они могут реставрировать режущие возможности вышедшего из работы продукта, а после выполнения этой процедуры вернуть в технологический процесс. Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью.

Отличительной чертой такого заточного круга считается наличие на рабочей части мелкой фракции алмазного зерна, доказано практикой, что он способен выполнить точную отделку режущей части резца, пластины, ножа и других инструментов. В зависимости от цели применения делается выбор алмазного круга для заточки. Для финишной доработки практикуют использование точила прямого профиля.

Краткий обзор алмазных кругов для заточки

При обработке нужного продукта выбирается конкретный абразивный инструмент, при этом обязательно учитывается форма и материал обрабатываемой детали, а также другие особенности. Работа выполняется мокрым способом с использованием охлаждающей жидкости или сухим. Подобный диск с применением охлаждения может выполнять работы по обеим поверхностям резцов, разверток, протяжек и т. д.

Твердосплавные инструменты после заточки алмазными дисками благодаря точному и качественному выполнению работ способствуют увеличению производительности оборудования.

Заточка чашечным алмазным кругом

Круг алмазный чашечный – прибор, который годится для заточки и конечной отделки изделий из твердых сплавов. Используется для шлифовки деталей из материалов, слабо поддающихся механической обработке. Кроме всего прочего, применяют при работе с твердыми неметаллическими поверхностями (керамика, камень, стекло). Точильный круг, выполненный в виде чашки, используют при заточке резцов, ножей и напайками.

Диск алмазный тарельчатый часто применяют для удаления лакокрасочного покрытия с деталей, кроме того, используют для обработки металла (чугун, сталь), хорошо он себя зарекомендовал при работе с изделиями из художественного стекла. Применение такого типа алмазного круга для заточки позволяет снизить трудоемкость в два раза в сравнении с использованием обычного шлифовального изделия.

Такой продукт, изготовленный в виде тарелки (благодаря небольшой глубине), с успехом используется при заточке пил имеющих твердосплавные напайки.

Прямой профиль – это круг для заточки, изготовленный в форме плоского диска имеющий в торце алмазный абразивный слой. Используют для обработки металлических поверхностей, где требуется получить выдержанную плоскость.

Алмазный заточной круг, как инструмент применяют не только для заточки, используют также и для доработки материалов плохо, поддающихся обработке. Им выполняют работы по шлифовке твердосплавных деталей. Практическое применение такого продукта экономически выгодно т. к. при этом снижается трудоемкость и значительно увеличивается производительность.

Например, круг 12а2 45 с алмазным слоем изготавливают чашечной или тарельчатой формы используется для металлообработки многолезвийных твердосплавных инструментов с прямым и спиральным зубом, резцов, протяжек, сверл и т. п. Это же изделие применяется для шлифовки поверхностей в автомобилестроении, строительной, электронной и других отраслях.

А продукт 1а1 выполнен в форме прямого профиля, сфера применения достаточно обширна, он необходим там, где нужна обработка цилиндрических, плоских и конических поверхностей. Он незаменим при отделке конических и цилиндрических отверстий. Практикуют использование в штампах из твердых сплавов при обработке шлиц и пазов. И, конечно же, применяют при заточке и доводке резцов, сверл, фрез и т. д.

Как и любой абразивный продукт промышленного изготовления, заточной алмазный диск имеет маркировку производителя. В этом обозначении есть ряд цифр, каждая из которых соответствует конкретному значению: диаметру, посадке, глубине, толщине алмазоносного слоя или зернистости.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Наждачные, шлифовальные и абразивные круги для дрели и шлифовальных станков

Содержание статьи:

Шлифовальные круги предназначены для удаления небольшого количества материалов с поверхности заготовки. Таким способом удаляются неровности, выполняется заточка различного инструмента. Для выбора той или иной модели следует ознакомиться с классификацией и видами шлифовальных кругов.

Назначение шлифовальных кругов

Виды шлифовальных кругов

Область применения этих инструментов по обработке широка. Они отличаются не только внешним видом, но и способом изготовления. С помощью шлифовальных кругов можно убирать небольшой объем с поверхности заготовки, тем самым улучшая технические и эксплуатационные характеристики, внешний вид.

Под определение шлифовального круга попадает множество материалов и инструментов. Поэтому целесообразно рассмотреть наиболее распространенные из них. Для бытовых целей чаще всего используются торцевые, которые устанавливаются на дрель. Кроме этого, следует учитывать маркировку изделия, возможность применения на специальных заточных станках, размер.

Способы применения шлифовальных кругов в зависимости от маркировки и состава:

шлифование поверхностей различных деталей и заготовок. Степень обработки зависит от зернистости, общей площади контакта и скорости вращения;
заточка инструментов. Для выполнения этих действий необходимо использовать специальные алмазные точила.

Во время выбора учитывается материал изготовления заготовки. Для обработки деревянных, стальных и полимерных поверхностей с помощью дрели применяются различные типы шлифовальных кругов.

Для выполнения некоторых типов работ иногда требуются шлифовальные круги нестандартной конфигурации и размеров. У других моделей они отличаются не только зернистостью, но и формой. Чаще всего подобные модели применяются для комплектации заводских станков.

Виды кругов для шлифовки

Формы шлифовальных кругов

Чтобы определить типы шлифовальных кругов необходимо ознакомиться с ГОСТ 2424-83. В нем указывается область назначения, материал изготовления и требования к техническим параметрам этого типа инструментов. Но определяющим значением являются условия эксплуатации.

В настоящее время для выполнения шлифовальных работ могут быть использованы следующие типы торцевых и плоскостных кругов с соответствующей маркировкой и обозначением:

шлифовальные по металлу. Применяются для обработки сварных соединений. После установки на дрель торцевой частью происходит обработка заготовок и деталей;
алмазные. Предназначены для финального шлифования поверхности заготовки. Следует помнить, что они относятся к разряду заточных. Характеризуются особым составом;
фибровые. Изготавливается из многослойной вулканизированной бумаги. Обработка происходит как торцевой, так и плоскостной частью материала. Предназначены для установки на дрель;
лепестковые. Состоят из множества лепестков, установленных на монтажном кольце. Характеризуются высокой приспосабливаемостью к любым типам поверхностей заготовок. С помощью лепестковых дисков эффективно удаляется ржавчина;
самозацепляемые. Характеризуются высоким показателем зернистости. Одна часть имеет клейкую основу для установки на дрель. Предназначены для тонкой обработки деревянных или металлических поверхностей.

Перед тем как выбрать следует учитывать зернистость шлифовальных дисков. Это же относится и к заточным моделям. Чем больше размер зерна — тем интенсивнее будет сниматься материал с поверхности детали во время обработки точилом.

Также учитывается диаметр. Для бытовых станков применяются модели с диаметром от 50 до 300 мм. Во время тонкой обработки могут быть установлены круги специальной формы.

Материал изготовления заточных шлифовальных кругов

Заточные и шлифовальные круги

Степень обработки шлифовального круга во многом зависит от его структуры. Учитывая различные типы операций, производители предлагают несколько типов для дрели, отличающихся маркировкой, материалом изготовления и типом обработки — торцевой или плоскостной.

Главным требованием к материалу изготовления являются абразивные свойства. Одновременно с этим они должны иметь достаточную механическую прочность, не разрушаться под воздействием агрессивных сред. Последнее качество особо важно при использовании охлаждающих жидкостей. Это не свойственно для лепестковых моделей.

Структуру и состав материала изготовления можно определить по маркировке и обозначению. Там же указана область применения шлифовального круга:

электрокорунд. Разделяются на белые (22А, 23А, 24А, 25А), нормальные (12А, 13А, 14А, 15А, 16А), хромистые (32А, 33А, 34А), титановые (37А) и циркониевые (38А). Чем больше число — тем выше качество изготовления;
карбид кремния. Изготавливается зеленого (62С, 63С, 64С) и черного (52С, 53С, 54С, 55С) цветов. Первый имеет более хрупкую структуру. Используются в качестве заточных;
алмаз. Основная область применения — заточка и шлифование твердосплавного инструмента. С помощью алмазных кругов можно выполнять доводку других типов шлифовальных поверхностей;
эльбор. По свойствам близок к алмазу, но отличается большей термостойкостью. Для бытовых нужд в качестве точила практически не применяется, так как имеет высокую стоимость.

: Электрокорунд

: Карбид кремния

: Алмаз

: Эльбор

Следующим свойством торцевых кругов для дрели является их зернистость. Она определяет чистоту получаемой поверхности. В старом ГОСТ основной характеристикой являлся размер зерна. Это характеристика может варьироваться от 20 до 200 мкм. Зернистость по ГОСТ 52381-2005 обозначается Fx (где x — характеристика размера зерна). Чем выше это значение, тем меньше размер частиц.

В каждом конкретном случае материал изготовления шлифовального круга для торцевой обработки с помощью дрели определяется в индивидуальном порядке. На это влияют свойства заготовки, требуемая степень ее шлифовки.

Маркировка основных шлифовальных кругов

Маркировка абразивного круга

Для того чтобы выбрать оптимальные модели шлифовального круга необходимо знать условные обозначения на его поверхности. Таким образом можно узнать не только способ его изготовления, но и зернистость, точные размеры и конфигурацию: лепестковый, обычный или специальный заточной.

В первую очередь следует определить материал изготовления и возможность использования как точила на станке. Данные можно взять из перечня, описанного выше. Затем узнается зернистость круга для дрели. В некоторых случаях пиктограмма указывает на невозможность торцевой обработки. Чаще всего это касается корундовых дисков по металлу.

Следующим свойством является твердость шлифовального круга. Классификация зависящая от его состава:

F, G. Относятся к разряду очень мягких;
H, I, J. Мягкие, предназначены для чистовой обработки деталей;
K, L. Таким образом маркируются изделия со средней мягкостью;
M, N. Средние, наиболее распространенный тип;
O, P, Q. Со средней твердостью;
R, S. Твердые;
T, U. Очень твердые, используются в качестве точила;
V, W, X, Y, Z. Чрезвычайно твердые.

Производители редко обозначают структуру и состав диска на маркировке. В первую очередь это относится к типу связи. Данный термин указывает, какой состав применялся для создания однородной массы. В настоящее время в качестве связующего компонента может использоваться керамическая, бакелитовая и вулканитовая связки.

Во время эксплуатации может нарушиться геометрия овального круга или размер лепесткового основания. В особенности это касается торцевой обработки деталей с помощью дрели или станка. В таком случае необходимо сделать правку согласно маркировке. Для этого рекомендуется использовать твердосплавный инструмент или алмазные диски.

В видеоматериале показаны основные виды шлифовальных кругов:

Дополнительные справочные материалы

stanokgid.ru

Мобильный точильный круг | Творим После Работы

Если нет электроточила в доме…

Если в домашнем хозяйстве практически у каждого мужика есть хотя бы минимальный набор инструментов, то точильный станок имеется далеко не всегда и это часто весьма досадно. Так как точить нужно не только инструменты, а ножи. Особенно по этому поводу любят кушать мозг мужей жёны. Без сомнения, для правки и подгонки острия лезвия ножа прекрасно подойдут разнообразные точильные бруски и камни, но они никак не смогут заменить точило в случае снятия относительно больших масс металла. Само собой разумеется, что затачивать инструмент еще нужно уметь, но в первую очередь нужно иметь то, на чем затачивать. Попробуем в этом народу помочь…

Идея

В деле заточки инструментов дома поможет мобильный точильный круг !!! Такие идеи, лежащие на поверхности и высвечиваемые мозгом только в нужное время, я отношу к разряду: «Ах! Почему я раньше не заметил?». Просветление снизошло тогда, когда пришлось работать длительное время аккумуляторной дрелью в автономном режиме. Дрель оказалась достаточно мощная, сталь достаточно крепкая, а сверла – достаточно китайские – из магкого материала. Дело нужно было сделать вовремя, а сверла быстро тупились. Прозрение. В следующий раз я уже работал с мобильным точильным кругом (рис.1) изгтовленным из остатка круга, который уже выработал себя в стандартном электроточиле.

Инструменты и материалы

1. Точильный круг с внутренним диаметром отверстия 20мм. Вернее то, что от него осталось после использования на точильном станке – остаток точильного круга.

2. Шпилька М8 длиной 60…80мм(1шт), гайки М8(2 шт) и М10(2шт), шайбы под винт М8 диаметром 25-25мм (2 шт), кусок резины от автомобильной камеры (толщина 2мм).

3. Нож для резины или ножницы.

Работа

Суть всей работы заключается в организации для точильного круга жесткой металлической оси, которую затем можно будет зажать в патроне обычной или аккумуляторной электродрели или просто ручной дрели и пользоваться таким вот остатком точильного круга как точильным станком(рис.1) с расширенными функциональными возможностями (а-ля болгарка ).

В первую очередь нужно оценить размеры остатка точильного круга. Мне попался с внешним диаметром примерно 80, диаметром центрального отверстия 20мм и толщиной 20мм в месте расположения центрального отверстия. Таким образом, оценив размеры круга можно подобрать крепежные детали для организации остатку точильного круга оси вращения (рис.2) и импровизированную втулку для центрирования. Главная деталь, конечно, это сама ось. В моем случае удобно для оси использовать шпильку М8 (просто засветилась под руку), но можно использовать и болт М8, хотя пользоваться будет немного неудобно.

Для надежной фиксации остатка точильного круга на шпильке самому придется сделать всего три детали. Это две прокладки (рис.2) из жесткой резины толщиной около 2 мм (можно попробовать использовать водопроводные прокладки) и уплотнитель из боковой ровной части пластиковой бутылки (рис.2). Уплотнитель представляет собой пластиковую ленту шириной 20мм и длиной около 100мм.

Кроме самодельных вышеуказанных деталей, остается только подобрать детали импровизированной втулки точильного круга (гайка М8х17мм) для обеспечения отсутствия его радиальных биений во время вращения. А также детали для фиксации круга на шпильке и устранения торцевых биений (шайбы диаметром 25-30мм). Конечно, если есть возможность, то лучше втулку выточить на токарном станке, но я привык обходиться подручными предметами.

После подбора всех деталей можно приступать к сборке (рис.3). Порядок сборки понятен из рисунка. Ширина имитатора втулки точильного круга в составе резиновая прокладка – две гайки – резиновая прокладка должна быть примерно на 2 мм (в нашем случае около 22 мм) больше чем толщина самого точильного круга. Для обеспечения минимума радиальных биений на имитатор втулки наматывается уплотнитель из пластиковой ленты , вырезанной из пластиковой бутылки, до получения диаметра такой вот сборной втулки 20 мм.

После одевания на втулку точильного круга и завинчивания последней гайки резиновые прокладки распираются и надежно удерживают круг на осевой шпильке. Кроме того прокладки играют роль стопорных элементов для гайки, предотвращая самоотвинчивание во время работы.

Применение

1. Пользуюсь таким кругом уже несколько лет, круг надежно удерживается как в состоянии прямого, так и обратного вращения. Довольно часто выручал меня. По ходу сменил уже несколько кругов. Если круг имеет слишком крупное зерно, конечноую шлифовку удобно делать вот так (http://www.afterwork.com.ua/?p=1333) .

2. Наиболее выручил меня такой круг, когда пришлось затачивать большие ножницы для кройки и шиться, я даже придумал целую методику заточки ножниц.

3. Удобно таким кругом точить лопату, так как на промышленном электроточиле это делать затруднительно. После заточки лопаты лезвие ее нужно спрятать в чехол ( http://www.afterwork.com.ua/?p=866 ).

4. Особенно удобно получалось делать таким кругом канавки 20 мм ширины для прокладывания проводки (220В) в толстой известковой штукатурке. Правда работать нужно исключительно в респираторе, пыли – немеряно. В этом случе круг стачивается весьма быстро, но и эффект получается быстрым.

Мой папа все время повторяет – НИКОГДА НЕ РАБОТАЙ ТУПЫМ ИНСТРУМЕНТОМ !!!
