Крючок для вязки арматуры

Содержание

Абсолютное большинство современных несущих конструкций строят из железобетона. Этот материал для таких задач подходит практически идеально, ведь он сочетает в себе высокую прочность, долговечность, устойчивость к внешним физическим и атмосферным воздействиям и т.д.

Простой и винтовой крючок для арматуры

Чтобы создать монолитную железобетонную конструкцию надо залить в опалубку с арматурным каркасом бетонный раствор. Главный элемент в ней – арматурный каркас. Производят арматурные каркасы, связывая отдельные стержни в единую конструкцию, а во время их скрепления применяют крючки для арматуры. О них сейчас и поговорим.

Назначение и особенности процесса

Для начала определим, что делает крючок для вязки арматуры, и какая задача перед ним стоит.

Как мы уже отметили выше, крючок применяется для вязания стержней между собой.

Вязать арматуру, значит связывать между собой отдельные элементы специальной вязальной проволокой. Проволока делается из закаленной стали, выдерживает огромные нагрузки на растяжение и имеет диаметр 1-2 мм.

Проволокой обвязывают узлы соединений, собирая каркас как в конструкторе. При вязке наша задача – сформировать из отдельных стержней рабочую конструкцию, и убедится в том, что она достаточно крепка  чтобы выдержать давление, к примеру, нескольких тонн монолитного бетона.

После застывания каркас интегрируется в бетон, образуя всем известный нам железобетон. Но до того момента – это две разные конструкции.

Вязать арматуру – значит делать огромное количество однотипных действий, состоящих из обвязки стержней в нескольких десятках мест проволокой.

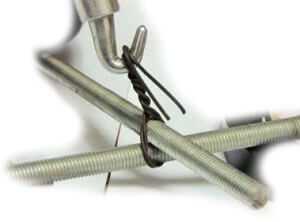

Вязка арматуры

К примеру, если вам нужно сделать каркас под колонну высотой 2 метра и с сечением 30×30 см, то для этого потребуется закупить порядка 10-15 стержней и собрать их вместе в каркас аналогичных размеров. Количество обвязанных проволокой узлов в таком случае стремится к нескольким сотням.

Очевидно, что такой труд своими руками без инструментов делать нельзя. Мало того что вы просто быстро устанете, так ведь проволока еще и довольно острая, что чревато мелким травматизмом.

Подобные задачи крючки и помогают нам осуществить. Они позволяют вязать проволоку под арматурные узлы быстро и качественно, ускоряя рабочий процесс, без преувеличения, в несколько раз. Производство и скорость вырастает, качество узлов возрастает, следовательно, повышается качество исполнения всей конструкции, что для несущих оснований крайне важно.

к меню ↑

Конструкция

Из чего же крючок для вязки арматуры состоит? Конструкция у него, очень простая. Настолько простая, что сделать его можно даже своими руками, а производство моделей без дополнительного функционала поставлено на поток.

Это впрочем, не касается продвинутых образцов. Тот же автоматический крючок-пистолет – самый настоящий профессиональный инструмент, высокотехнологичный и дорогостоящий.

Рассмотрим простейший крючок, который при желании можно сделать своими руками. Состоит он из:

  1. Ручки.
  2. Стержня.

Ручка делается из пластика или дерева. Здесь она мало чем отличается от ручки какой-нибудь отвертки, разве что форма немного иная, так как приспособлен крючок для действий с другой вращательной амплитудой.

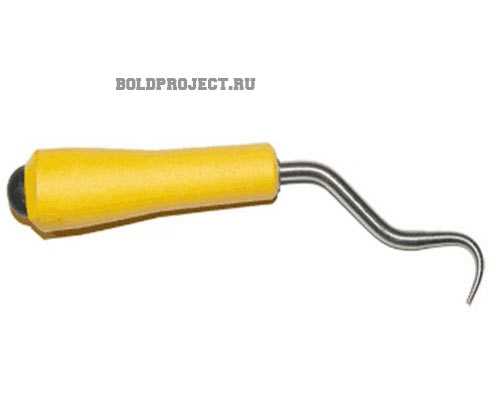

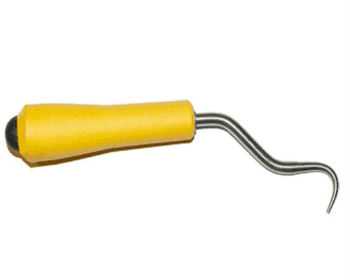

Ручной крючок для арматуры

Стержень имеет диаметр от 2 до 4 мм. Делают его из того же металла, что и отвертки. Основание стержня наклонено от центральной оси на 15-30 градусов. Его крайняя часть закручена крючком еще сильнее, ее наклон уже равняется примерно 60-70 градусам.

Читайте также: обзор муфтового соединения арматуры, правил работы и преимуществ методики.

По сути это обычный крючок с удобной ручкой. Его краешком мы зацепляем проволоку, затем поворачиваем инструмент вокруг своей оси как отвертку. Чем больше поворотов, тем больше витков образуется.

Принцип действия, как видим, крайне прост. Единственная проблема – огромное количество однотипных действий. Неопытный человек поработав с крючком пару часов, обнаружит что у него начинают болеть запястья, а работы сделано не так уж и много. Проблему решает автоматический подход или применение продвинутых инструментов для вязания.
к меню ↑



data-ad-client="ca-pub-8514915293567855"
data-ad-slot="1955705077">

Пример вязки арматуры (видео)


к меню ↑

Улучшенные крючки

Помимо простого ручного инструмента есть более универсальные модели. В частности крючки:

  • полуавтоматические;
  • автоматические.

Различия между ними очень существенны, поэтому каждый вариант стоит рассмотреть подробно.

Первый образец – полуавтоматический, винтовой или реверсивный. Несмотря на свое название, никаких электроприводов или другого подобного оборудования в нем нет.

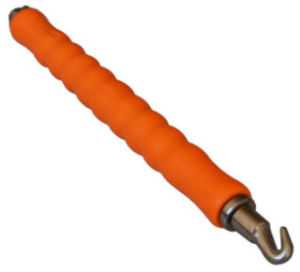

Реверсивный крючок для арматуры Sparta

Вязальный инструмент такого типа работает за счет реверсивного стягивания винта внутри его ручки. Собственно, поэтому его и называют винтовой.

Такой крючок производят на заводе. Внутри его ручки находится винтовая прямая пружина, похожая по своей структуре на Архимедов винт. К краю пружины подсоединен крюк.

Типичной для этого типа оборудования конструкцией обладает вязальный крючок Sparta. В нем есть пластиковая обрезиненная ручка, внутри которой спрятана металлическая пружина. Наружу из ручки выступает только крючок.

Захватывая проволоку крючком Sparta, мы должны всего лишь потянуть за ручку несколько раз. При натяжении пружина начнет сжиматься. Отпуская ручку, мы ослабляем контроль над винтом, заставляя его вращаться в обратную сторону. Вращение пружины провоцирует вращение крючка, что приводит к самостоятельному образованию витков.

Все что нам нужно сделать при работе с крючком Sparta, это зацепить виток и потянуть на себя ручку от одного до трех раз, при этом не нужно никакого вращения руки.
к меню ↑

Пистолет для вязки

Полностью автоматический прибор подразумевает использование специальной технологии. Здесь для вязания арматуры применяют так называемые пистолеты.

Пистолет – сложный механический прибор, по форме напоминающий увеличенный шуруповерт с удобной ручкой.

Чаще всего его нужно заряжать проволокой, затем приложить к связываемому узлу и нажать кнопку. Устройство само выкинет проволоку, затем затянет ее, оставив после себя аккуратный крепкий виток.

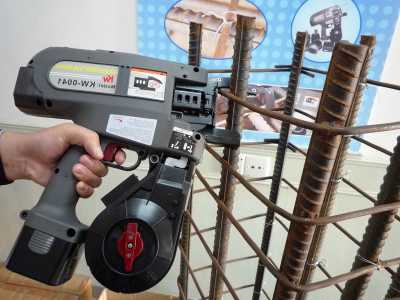

Пистолет для вязки арматуры

Схему действия пистолета объяснять не стоит, тем более что у каждого производителя она чем-то отличается. Отметим только, что с применением высококлассного оборудования скорость сборки арматурных каркасов повышается в десятки раз.

Из недостатков выделяется необходимость заряжать пистолет, а также его стоимость. Как и любой другой профессиональный строительный прибор, пистолет для вязания арматуры стоит дорого. Средняя цена качественной модели начинается от 300-400 долларов.
к меню ↑

Самодельный крючок

Вы уже наверняка и сами догадались, что при такой простой конструкции ручные крючки без винтов и приводов можно сделать своими руками. Самодельный инструмент уступает промышленным в плане удобства, скорости разработки и внешнего вида. Зато он обойдется вам в сущие копейки и делается элементарным образом.

Самый простой, можно сказать, элементарный способ создать крючок своими руками – использовать электрод.

Для работы необходимо взять электрод с размером сечения от 4 мм. Меньший диаметр нежелателен. Проволоке просто не хватит прочности, и она согнется под давлением.

Электрод загибаем дугой так, чтобы в части витка расстояние между краями равнялось 3-5 сантиметров и сужалось ближе к краю. Зауженный край загибаем под углом 45-60 градусов.

Для удобства оклеиваем устройство изолентой, образуя что-то типа ручки. Можно использовать один целевой электрод и один дополнительный, как своего рода обвязку для увеличения размера ручки и общей устойчивости конструкции.

Самодельный вязальный крючок из гвоздя

Второй, более эффективный вариант работы своими руками – крючок из арматуры. Здесь все так же просто. Берем арматуру толщиной от 4-5 мм. Загибаем ее в двух местах.

Один край арматуры оклеиваем изолентой. Второй, тот который служит в качестве крючка – затачиваем делая острым, и загибаем еще на 30 градусов от центральной оси. Таким образом, у нас получится инструмент больше похожий на стандартный ручной крючок заводского производства, только менее удобный за счет простенькой ручки и большего диаметра.

Эту проблему тоже можно решить, если прикрепить к краю арматуры старую ручку от какого-либо домашнего инструмента. Подойдет ручка от: напильника, валика, мастерка и т.д. При наличии должных навыков ручку можно сделать и своими руками. Например, вырезав из древесины, либо соединив пластиковый корпус с резиной, и обмотав все это изолентой.

armaturniy.ru

Крючок для вязки арматуры - своими руками, а также разновидности!

Крючок для вязки арматуры – приспособление, позволяющее снизить трудоемкость работ по соединению арматурных прутков в единую двух- или трехмерную конструкцию. Металлический арматурный каркас применяют при заливке монолитных бетонных конструкций: фундамента, стен, перекрытий, опалубки. Вязку выполняют мягкой отожжённой проволокой, имеющей высокую пластичность и прочность на разрыв.

Конструкция обычного крючка

Простейший крючок для вязки арматуры представляет собой металлический стержень, изогнутый на конце в виде крюка для удобного захвата проволочной петли. Сам стержень имеет выгнутую форму, что в совокупности с подшипником, встроенным в ручку, позволяет производить быстрое его вращение, за счет чего обернутая вокруг соединения арматуры проволочная петля затягивается, скрепляя арматурные прутья.

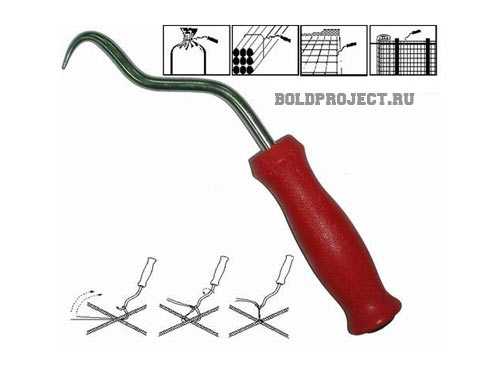

Крючок для вязки арматуры

Конструкция винтового крючка

Винтовой крючок для вязки арматуры – механизированный вариант обычного крючка. Принцип действия схож: за счет вращения крюка-наконечника происходит затягивание петли. Разница в том, что вращение на наконечник передается через червячную передачу при поступательном движении ручки приспособления вверх и вниз. Скорость вязки при использовании механизированного крючка больше, цена его несколько выше, поэтому при большом объеме работы его приобретение целесообразно и позволит сэкономить время на вязку арматуры.

Крючок для вязки винтового крючка

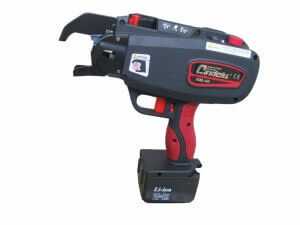

Пистолет для вязки арматуры

При строительстве большого объекта из монолитного бетона объемы вязки настолько велики, что есть смысл приобрести пистолет для вязки. Он полностью механизирует эту операцию: моток проволоки заранее заправляется в пистолет, при вязке соединения пистолет наматывает проволоку, затягивает и скручивает петлю, после чего отрезает излишки. Расход проволоки при таком способе вязки несколько выше, зато натяжение проволоки получается равномерным. Скорость работы значительно выше, чем при вязке простым крючком. Пистолет для вязки – дорогой инструмент, поэтому его покупка и применение целесообразны только для больших объемов работы.

Пистолет для вязки арматуры

Крючок для вязки арматуры своими руками

Для сооружения фундамента небольшого дома или выполнения опалубки тратиться на покупку инструмента не обязательно, вполне можно сделать крючок самостоятельно. Можно взять ручку от малярного валика и согнуть ее под нужным углом, конец слегка заточить и сформировать в виде крюка. Для механизации процесса можно изготовить стержень необходимой формы из прутка, сварочного электрода или длинного гвоздя и закрепить импровизированную насадку  в шуруповерте.

Технология вязки

Проволоку режут на отрезки около 40 см, сгибают их пополам в виде петли. Подготовленную проволоку вперед петлей заводят под пересечение арматуры и поднимают вверх, свободные концы накидывают сверху и зацепляют за петлю. Под полученную обвязку заводят крюк и вращают его таким образом, чтобы проволока образовала скрутку и стянула арматурные прутки.

Для особо ответственных соединений проволоку можно слабо обмотать вокруг пересечения арматуры несколько раз, после чего закрутить полученную петлю аналогичным образом.

Образец связанной арматуры при помощи крючка

stroyvopros.net

Вязка арматуры крючком. > %

Арматуру в каркасы лучше варить или вязать?



При проведении бетонных работ возникает вопрос – Арматуру  в каркасы лучше сваривать или связывать проволокой?

Чтобы дать ответ, необходимо определить,  с  какой позиции мы станем определять преимущества.

Если сравнивать временные затраты, то сваривание электросваркой немного быстрее, особенно если происходит сварка однотипных каркасов на стенде.

Если рассматривать с позиции денежных затрат, то оба способа по затратам примерно  одинаковы. При сварочных работах увеличиваются затраты на материалы и зарплату исполнителю с более  высокой квалификацией. Но это все перечеркивается увеличением  сроков, выполняемой работы или привлечением большего числа людей.

Но есть  случаи, когда сварка арматурных каркасов и сеток запрещена по технологии и возможно только связывание арматуры вязальной проволокой. Это относится к особо ответственным сооружениям. Раньше к таким сооружениям относились бомбоубежища. Представители заказчика, выдвигавшие такие требования, объясняли это тем, что при сварке, идет утончение диаметра арматуры, а значит и несущей способности сооружения.

И  еще один неприятный момент,  сопутствующий сварке – это необходимость удаления окалины в местах свариваемой арматуры. Требование это объясняется плохим контактом бетона с арматурой, покрытой окалиной.  Особенно при соединении арматурных прутьев  по длине, где требуется сварной шов определенной длины.

В настоящее время арматуру в каркасах чаще связывают чем сваривают.

Новое объяснение – бетон испытывает напряжения, при  которых сварка лопается. Крепление проволокой воспринимает эти напряжения без последствий. Возможно это очередные фантазии, но это действительность и с ней приходится мириться. То есть арматуру вязать, а не варить.



Инструменты для вязания арматуры.



Люди любят все усложнять и с инструментом для вязания арматуры тоже . Крепить простым крючком – скучно. Он стал  приобретать причудливые формы, появляются приспособления, где ручка вращается вокруг стержня. Дальше пошла механизация процесса – вязка с помощью шуруповерта  и вершина изобретательности пистолет для вязки арматуры.

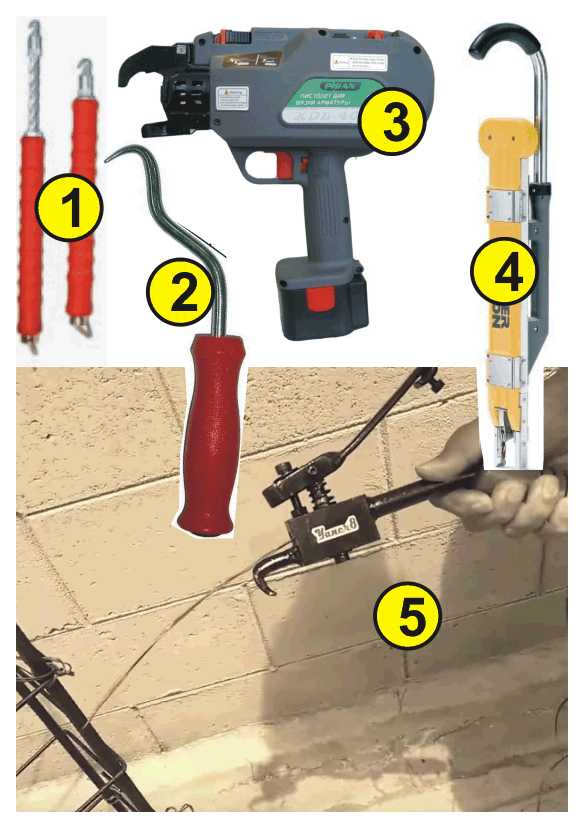

Инструменты для вязания арматуры



Все приспособления задуманы с одной целью – повысить скорость.

Но насколько производительность возрастает в действительности? Возьмем для сравнения пистолет для вязки арматуры:

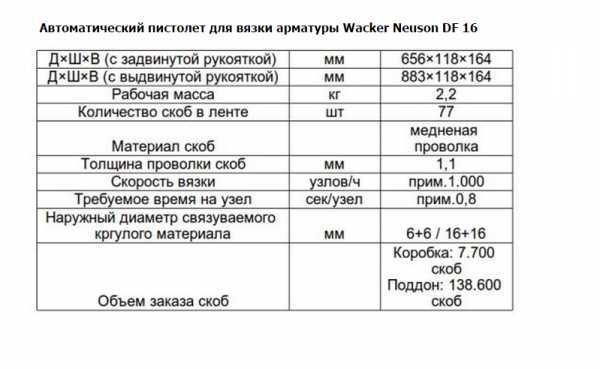

Рабочие характеристики пистолета для связывания арматуры.



Согласно технической информации, скорость вязки пистолетом примерно узел в секунду. Если судить о работе пистолета по видео ниже, то на одно завязывание  уходит около 1.5-3 сек.

Примерно тоже время затрачивают на эту работу и  при помощи простых плоскогубцев (следующий видеоролик). Возможно, даже, скорость затягивания узлов плоскогубцами  выше.




Скручивание вязальной проволоки с  помощью шуруповерта не намного увеличивает скорость. Даже специальный крючок, который обламывает лишние концы проволоки, не ускоряет процесс. (подробнее на видео в конце статьи)



Крючок для вязания арматуры шуруповертом.



Вязка каркасов.



Какое общее свойство и недостаток у всех этих приспособлений ( кроме некоторых способов вязания арматуры с помощью плоскогубцев).

Стягивание двух арматур происходит путем скручивания “накрест” двух концов вязальной проволоки, что не дает плотного соединения. Повторное завязывание не улучшает крепеж.

Для плоских сеток это не имеет значения, как и для каркасов, которые готовятся на месте, в готовую опалубку. Арматура останется в проектном положении при укладке бетона,  даже при слабой затяжке.

Но если происходит отдельно предварительная заготовка каркасов для фундамента или балок, то при переноске они складываются.

Простая диагональная вязка не дает плотного соединения. Даже повторное завязывание “крест на крест” на гарантирует, что пространственный каркас при транспортировке и установке не сложится или не рассыплется.




Пистолет, также, не прочно стягивает две пересекающиеся арматуры.





Помимо общепринятой схемы соединения двух пересекающихся арматур, существует особый способ. По этой схеме две арматуры стягиваются вязальной проволокой с двух сторон одновременно. Понять это можно по фото и видео (плейлист с видеороликом в конце статьи).

Навык вязания такого соединения возникает после многократного повторения:



Особая схема связывания проволоки.





Еще одна схема соединения двух пространственных каркасов в объемный:



Двойное затягивание вязальной проволоки в узле.





Понятно, что таким способом можно  крепить только простым вязальным крючком. Или крючком с полу механической подачей проволоки.

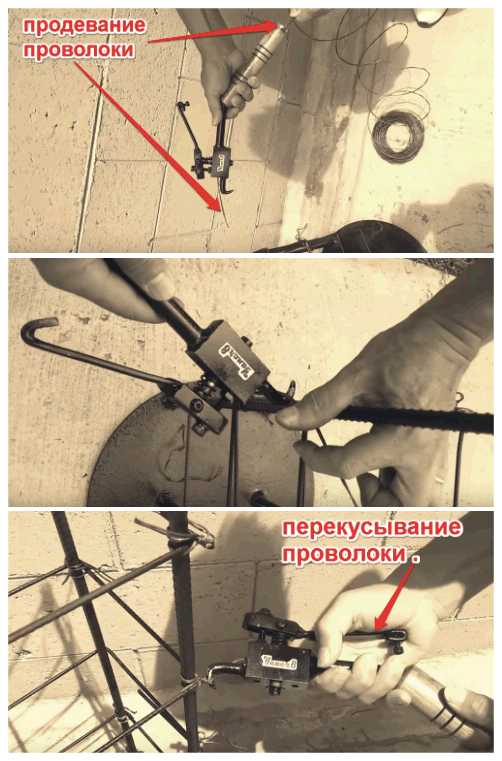

Крючок с подачей вязальной проволоки.



На сайте, где показано это приспособление и демонстрируются особые формы стягивания вязальной проволоки. (http://yaner8.comunidades.net/)

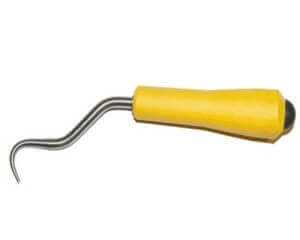

Крючок для вязки арматуры.



Самым простым инструментом для вязки арматуры остается крючок. Если необходимость связать арматуру застает врасплох, то это можно сделать при помощи кусачек или плоскогубцев. Но лучше всего, для этого, использовать крючки. Изготовить самому крючок просто. Это может старый малярный валик, старая отвертка или, как в нашем случае, расшивка для наружных швов кирпичной кладки.



крючок из старого малярного валика.



Не вижу смысла делать форму крючка “покрученной”, какие есть в продаже. Достаточно, чтобы была удобная ручка и загнутый, конусообразный конец. Последнее важно. Конус упрощает вытаскивание крючка из уже  затянутого узла.

Все механические приспособления для вязки арматуры  опираются на принятую  изначально неверную методу.

Достаточно сделать пол оборота крючком и происходит прочное затягивание узла. Нет нужды делать по несколько кругов шуруповертом или другой механизированной затяжкой. Для этого нужны правильные навыки. Понять их суть можно, просмотрев  видеоролик.







В одном из комментариев под видео я получил такое сообщение:



Дальше шла ссылка на эту проволоку с фотографией.

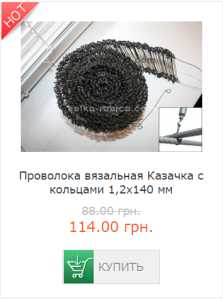

Проволока “Казачка”



Как можно понять по фотографии , эта проволока предназначена для вязки специальным инструментом. Сама проволока представляет готовые заготовки для вязания арматуры. Не трудно догадаться, что расходы на такой способ крепления арматуры возрастают, как минимум, в два раза. Только по затратам на проволоку.

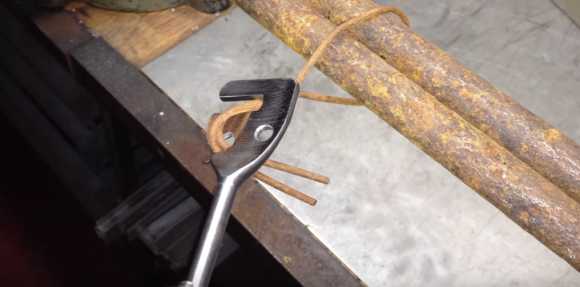

Но не это главное в видеоролике. Если внимательно смотреть момент закручивания проволоки, то видно как одна (подвижная) часть закручивается вокруг второй (неподвижной).

Это дает плавную, но сильную затяжку и предохраняет от порыва. Порыв возникает если скручивать оба витка  (плоскогубцами и т.д.) одновременно. И возникает он в месте появления первого витка.



Узел затягиваемой проволоки.



Такой способ затягивания проволоки возможен только при сгибании проволоки пополам. И использовать его можно везде, где необходим хомут – закрепить резиновый шланг на трубе и т.д.

Или закрепить жерди на ограждении:






Если простое решение работает, зачем усложнять.

С проволокой самое простое решение:





Ниже сборник видеороликов по теме статьи:





101ohibka.ru

Крючок для вязки арматуры своими руками. Фото и видео

Те кто хоть раз в жизни сталкивался с изготовлением ленточного фундамента или других железобетонных конструкций знают, какой кропотливой и утомительной работой может быть связывание проволокой арматуры. Чтобы облегчить и ускорить эту работу, были придуманы специальные приспособления ― крючки для вязки арматуры. О них и пойдет речь в этой статье.










Крючок для вязки арматуры нужен для изготовления каркаса, путем связывания проволокой внахлест мест соединения вертикальной и горизонтальной арматуры. В итоге получается жесткий, готовый к заливке бетона каркас. Сварка в таком деле нежелательна, из-за изменения структуры металла в местах нагрева, что приводит к потере его прочности.

Кто-то может сказать, что может связать проволоку и плоскогубцами. Да старые добрые плоскогубцы могут выполнить эту задачу, но при условии, если скруток будет штук двадцать. При большем количестве соединений, сам процесс вязки займет много времени и сил. Проще говоря, устанут пальцы и кисти рук. Тут-то и приходит на помощь вязальный крючок.

Как сделать крючок для вязки арматуры?

Это самый незамысловатый инструмент. Он так прост, что при желании его можно сделать самому. Для этого понадобится: кусок арматуры толщиной около 6 мм и длиною 26 мм. Вначале замеряется расстояние для ручки ― это около 10 см. Далее, изгибаем арматуру под прямым углом. Отступаем 4 см и снова изгибаем на 90°, но только в другую сторону. На место ручки одеваем гайку и шайбу, чуть большего диаметра чем арматура, и доводим их до первого изгиба. Далее, для удобства вращения надеваем заранее приготовленный кусок металлической трубки, свободно вращающийся на арматуре.

Чтобы эта ручка не выпадала, фиксируем ее шайбой и гайкой. Получается такой себе ― коловорот. Немного изгибаем другой край и затачиваем его. Получился простой, для небольших работ, крючок для вязки арматуры.

Для тех, кто не хочет что-то искать и мучится, можно приобрести за небольшие деньги уже готовый, более приспособленный для таких видов  работ прекрасный крючок. Преимущество магазинного над самодельным ― более удобная ручка и качество металла рабочей части. Форма у самодельных и покупных практически одинаковая.

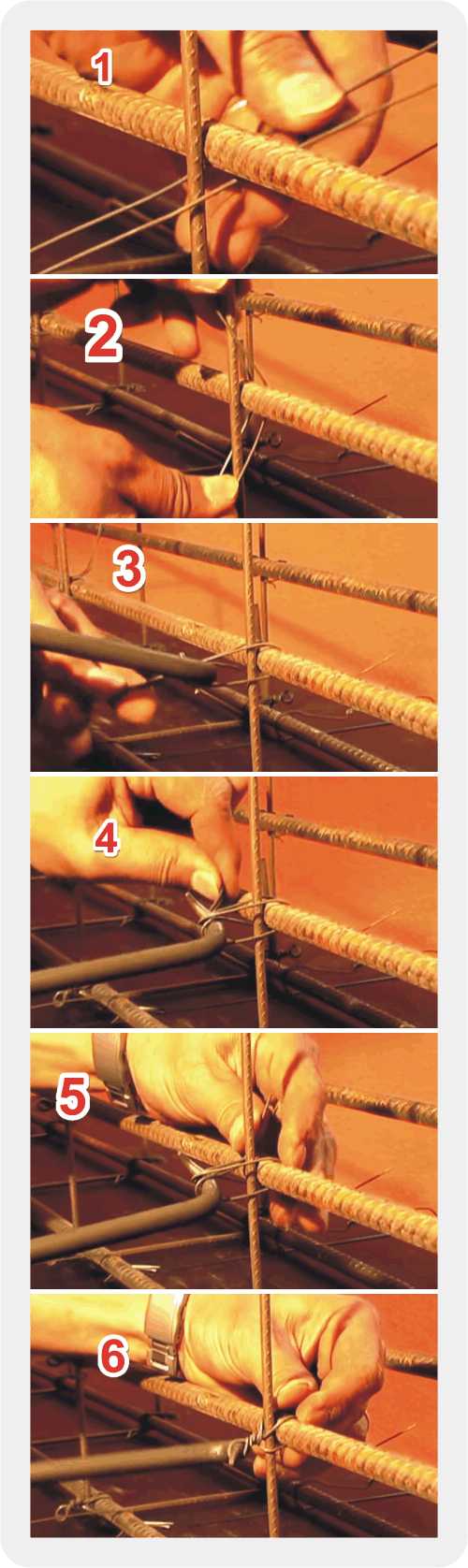

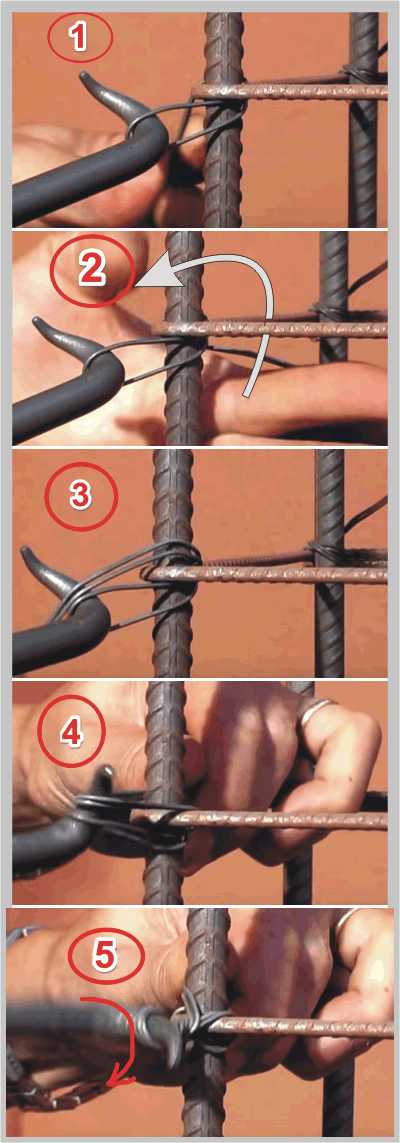

Как вязать арматуру крючком

 1) Отрезаем куски проволоки длиною около 30 см (длина зависит от толщины арматуры).

2) Складываем проволоку вдвое.

3) Делаем изгиб вокруг пальца, отступив от петли третью часть длины.

4) Далее просовываем изгиб под стык арматуры и вставляем крючок в петлю.

5) Захватываем кончиком крючка второй конец проволоки и делаем вращательные движения.

6) С каждым поворотом, проволока затягивается и плотно обхватывает крестовину арматуры. Очень важно не пережать проволоку, чтобы не порвать ее.

7) Вытягиваем крючок из петли и загибаем торчащую часть вдоль арматуры. В затянутом виде арматура не должна свободно двигаться в месте соединения.


Виды крючков для вязки арматуры

Существуют два вида крючков для связывания арматуры вручную ― это простой и винтовой. Также для больших объемов вязки, применяют самодельный крючок, зажатый в шуруповерт или дрель. А максимально быстро эту работу сделает ― специальный, профессиональный пистолет.

Винтовой крючок

Конструкция его немного сложнее первого. Такой сделать самостоятельно вряд ли получиться. Он состоит из ручки с поворотным механизмом, который при потягивании крючка вверх, заставляет вращаться рабочую часть. Что-то наподобие юлы. Принцип работы примерно такой же, только вращается не наружная часть, а внутренняя.

Наконечник крючка имеет обычную форму. Заготовки из проволоки делаются такие же, как для простого крючка. Очень важно следить, чтобы концы проволоки  в момент вращения зацепились за крючок.

Вязать винтовым крючком гораздо проще обычного, так как не нужно вращать кистью руки, из-за чего она чаще всего и устает.

Вязальный пистолет

Это самый простой способ соединять арматуру проволокой. Тут жало пистолета работает как челнок, набрасывая проволоку и равномерно делая одинаковые петли. Существуют пистолеты как аккумуляторные, так и работающие от сети.

Время одного соединения 1 шт в секунду. Ввиду этого производительность пистолета для вязки арматуры достигает максимальной скорости по сравнению с другими способами.

К недостаткам пистолета можно отнести:

1) Наличие электросети для подключения или зарядки АКБ.

2) Высокая стоимость аппарата.

3) Используется проволока одного диаметра.

4) Довольно сложный механизм подачи проволоки, требующий обслуживания, а при необходимости квалифицированного ремонта.

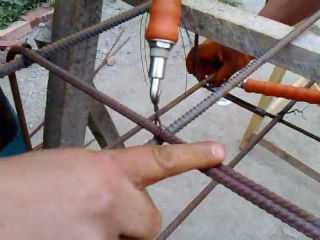

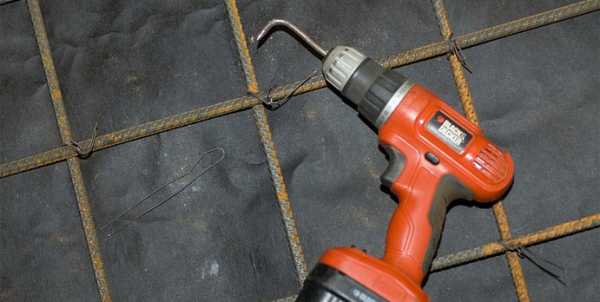

Вязание арматуры шуруповёртом

Еще как вариант механизированного крючка, дрель или шуруповерт с насадкой. Крючком в этом случае может служить гвоздь с откушенной шляпкой и загнутым острым концом.

Преимуществом такого способа, есть то, что вращают крючок не руки а электродвигатель и это облегчает работу.

Следует отметить, что электроинструмент должен быть достаточно мощным для закручивания проволоки.

Дополнительные советы

1) Ввиду того, что арматура имеет разную толщину, желательно поэкспериментировав с разной длиной проволоки, выбрать оптимальный вариант. Та длина, которая будет достаточно закручиваться и не оставлять длинных хвостов и есть наилучшей для заготовок.

2) В начале скручивания обороты делаются быстрее, пока проволока не натянется и только после, медленно дожимаем, чтобы она не порвалась.

3) Прочность соединений проверяют не прокручиванием скруток, а отсутствием люфта  между арматурами.

У каждого рассмотренного в статье способа есть свои плюсы и минусы, но все они действенны и эффективны. При правильном выборе крючка и вязальной проволоки, а также некоторых навыках при работе крючком, сделают ваш фундамент крепким и долговечным без трещин и разломов.


proinstrumentinfo.ru

Что такое крючок для вязки арматуры своими руками - СамСтрой

При осуществлении армирования монолитных бетонных конструкций всегда возникает необходимость скреплять пруты арматуры между собой. Делать это с помощью сварки долго, неудобно и дорого, поэтому принято связывать их проволокой, используя крючок для вязки арматуры. Это недорогое и простое в использовании устройство продается где угодно. Сделать его самостоятельно из подручных средств тоже несложно, а уж научиться им пользоваться под силу даже ребенку. Арматуру связывают вязальной проволокой, которая имеет толщину не более 1 – 2 мм. При этом для более толстой арматуры и проволока берется больше сечением. Продается она бухтами, в которых намотано 50, 100, 200 м. Стоимость бухты незначительна, поэтому не стоит на ней пытаться сэкономить, используя не предназначенную для этой цели проволоку.

Что такое крючок для вязки арматуры

Арматурный крючок является ручным приспособлением, предназначенным для удобства стягивания вязальной проволоки вокруг арматурных прутьев с целью их крепления между собой. Представляет он собой металлический крючок определенной формы с удобной ручкой. Изделие возможно купить, а цена его всего от 2 до 5 у.е., или изготовить самостоятельно, зная особенности его формы.

Вязка арматуры с помощью крючка

По форме крючок имеет вид стержня, кончик которого немного изогнут, чтобы было удобно захватывать проволоку при осуществлении самого процесса связывания. Не каждый магазинный крючок может подойти идеально. Бывает, что изгибы неудобные или неправильные, либо слишком тонкий стержень позволяет крючку гнуться. Поэтому иногда более рациональным бывает самостоятельное изготовление крючка для вязки арматуры.

Связанные прутья арматуры                                                                                   Полезный совет! Для изготовления самодельного крючка лучше использовать стержень из упругой стали. Она не должна разгибаться при значительном усилии.

Обычный крючок, изготовленный из сварочного электрода

Проще и дешевле всего сделать вязальное приспособление из обыкновенного сварочного электрода, имеющего толщину не менее 4 мм. Он прекрасно подойдет для небольшого объема работ. В случае, если необходимо обвязать большое количество арматуры, то от использования электродного крючка лучше отказаться, так как рука от него сильно устает. В этом случае можно изготовить приспособление из куска тонкой арматуры или другого подобного металлического стержня из мягкой, но упругой стали.

Схема вязки арматуры

Как изготовить крючок из прута арматуры

Чтобы изготовить качественное и удобное приспособление, с помощью которого возможно без устали связать большое количество арматуры, потребуется:

  • Кусок прута арматуры либо стального стержня с аналогичными характеристиками длиной 15 – 20 см и диаметром сечения 6 — 8 мм.
  • Две шестигранные гайки, а также две шайбы чуть большего, чем арматура, диаметра, которые плотно можно надеть на стержень.
  • Любая, отслужившая свое, ручка от отвертки или малярного валика.

Гайками и шайбами фиксируется на стержне ручка так, чтобы она не болталась вдоль него. При этом должно сохраняться свободное вращение ручки вокруг стержня. Вторая сторона стержня немного затачивается наподобие шила и изгибается. Как правильно изогнуть конец стержня можно посмотреть на любой фотографии. Такой вариант чуть более сложный, чем в случае с электродом, но работать им гораздо удобнее, да и назвать его одноразовым нельзя, так как у него приличный срок службы.

Крючок винтового типа

Такое устройство не так просто изготовить самостоятельно, но приобрести готовый можно в любом магазине. Этот крючок можно считать полуавтоматическим, так как особое устройство его рукоятки позволяет вращать наконечник, совершая только поступательные движения. На практике получается, что если тянуть крючок на себя, то наконечник поворачивается и затягивает проволоку. При этом рабочему требуется прилагать минимальные усилия, а скорость вязки увеличивается в разы. Его использование очень удобно, но стоимость такого устройства гораздо выше, поэтому покупать его стоит только при больших объемах работ.

Полуавтоматический крючок

Полуавтоматический крючок, изготовленный из шуруповерта

Полуавтоматический крючок иногда делают самостоятельно очень простым способом. Для этого берут гвоздь с загнутым концом и обрубают у него шляпку. Этим концом его вставляют в шуруповерт. После недолгой тренировки можно прекрасно приспособиться стягивать арматуру вязальной проволокой с помощью этого импровизированного приспособления. Для этого нам понадобится какой-нибудь тонкий металлический стержень, к примеру гвоздь, лишенный шляпки, один кончик которого надо немного загнуть в сторону, а другой конец установить в шуруповерт.

Крючок для вязки арматуры из шуруповерта

Автоматическое устройство для связывания прутьев арматуры

Тем, кто профессионально занимается строительством, целесообразно было бы приобрести специальное автоматическое устройство, которое называется пистолетом для арматурной вязки. Использовать его очень удобно, ведь он способен делать по узлу в секунду. Проволоку можно вообще не разрезать на отдельные куски. Ее просто вставляют в устройство, которое завязывает в нужном месте узел и обрезает концы. Работает такой пистолет на аккумуляторе, что делает необязательным наличие электрического кабеля на самом строительном объекте.

Пистолет для связывания прутьев арматуры

Технология работы с крючком

Неважно какой крючок для вязки арматуры мы используем, технология будет всегда одинаковая. Она предельно проста и доступна любому. Проволоку необходимо разрезать на куски длиной 30 – 40 см, впрочем, этот параметр может сильно зависеть от сечения прутьев.                                                                                  Полезный совет! Прежде чем нарезать проволоку нужно сделать несколько проб. Вычислив необходимую длину, можно резать проволоку более точно, чтобы остатков не оставалось

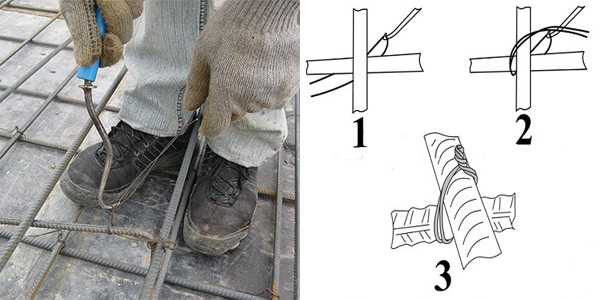

Шаги 1-4 — фиксация арматурного узла петлей из проволоки

Далее действуем по очень простому алгоритму:

  1. Сложенный вдвое отрезок вязальной проволоки оборачивают вокруг того узла, который нужно скрепить.
  2. Крючок вставляют в образовавшуюся проволочную петлю и зацепляют им другой ее конец. После этого совершают простые вращательные движения.
  3. Несколько первых оборотов делаются достаточно быстро.
  4. Затем скорость вращения замедляют и дотягивают узел с большой осторожностью, чтобы не порвать проволоку.
  5. После этого крючок просто вытаскивают и делают контроль прочности соединения.

Шаги 5-8 — наматывание проволоки с помощью крючка                                        Полезный совет! Чтобы проверить надежность стяжки не нужно пробовать саму проволоку. Необходимо пошатать прутья арматуры относительно друг друга. Они не должны шевелиться.

Крючок для связывания арматуры является простым, но очень необходимым инструментом, который из подручных средств несложно сделать самостоятельно.

Вязание арматуры крючком (видео)



samstroy.com

Крючок для вязки арматуры - технология вязки + Видео

Нередко арматура крепится путем вязки. Данная методика по праву считается самой эффективной, ведь она не требует от человека ни специальных навыков, как в случае со сваркой, ни покупки дорогостоящего оборудования.

А единственным инструментом, которым вы будете пользоваться, станет крючок для вязки арматуры. Это нехитрое устройство можно купить практически в любом строительном магазине. Более того, любой человек при желании сможет сделать его собственными руками.

Виды крючков для вязки арматуры

Существует несколько разновидностей крючков для вязки:

  1. Приспособления простой конструкции.
  2. Винтовые крючки.
  3. А также специальные пистолеты, которые, в принципе, к крючкам не относятся.

Рассмотрим первые два варианта детальнее.

Приспособления простой конструкции

Это самая примитивная конструкция, состоящая из изогнутого железного стержня, которым легко было бы захваливать петлю. А его форма основания в сочетании с подшипником, установленным в рукояти, способствует более быстрой скорости вращения приспособления.

Благодаря этому петля, образовавшаяся из арматуры, туго затягивается, закрепляя тем самым пруты.

Винтовые крючки

Это своеобразная механическая вариация простого ключа. Схема работы та же: крючок вращается, затягивая тем самым арматурную петлю. Но существенное отличие состоит в том, что движение происходит под действием поступательной силы приспособления, которое передается посредством червячной передачи.

Такой крючок более эффективен, так как обладает большей скоростью. Но и стоит он, конечно же, значительно больше.

Как вязать арматуру крючком

Если мы используем обычный крючок, то схема работы примерно следующая. Отрезаем кусок металлической проволоки длиной в тридцать — сорок сантиметров.

Затем складываем его вдвое и прислоняем к перекрещиванию прутьев арматуры. Это необходимо делать в нижней части, немного приподнимая края проволоки. Конец нашего крючка засовываем в образовавшуюся петлю (при этом окончания второго края загибаются на другой стороне приспособления).

Затем вращаем кисть руки по кругу, крепко держа устройство в ладони. В процессе этого концы арматуры будут накручиваться один на другой. Произведя несколько таких поворотов, мы достаем крючок из петли.

Особое внимание следует уделять тому, чтобы готовая вязка не была чересчур тугой — это может привести к банальному преломлению проволоки.

Технология работы с винтовым приспособлением практически ничем не отличается. Работу следует начинать так же: складываем проволоку вдвое, подносим к перекрещиванию арматуры снизу, края загибаются и закрепляются на нашем крючке.

Но вместо привычного вращения кисти руки мы в некоторой мере притягиваем рукоять устройства к себе. Она, смещаясь, вынудит стержень крючка вращаться. После этого нужно пустить ручку и заново повторить процесс (это следует делать столько, сколько потребуется арматуре для достижения необходимой нам жесткости).

Видео урок по вязке арматуры при помощи крючка

Стоит также отметить, что такое приспособление в процессе использования периодически складывается и раскладывается. Для его вращения нужно лишь подтягивать к себе рукоять.

Можно ли сделать крючок собственноручно

Конечно же, можно! Для этого следует найти обычный сварочный электрод, на одно сторону которого крепится кусок резинового шланга (своеобразная рукоять). При этом рабочий конец мы немного подтачиваем.

Но и это еще не все: мы можем сделать крючок для вязки арматуры прямо у себя дома. В этом нам поможет шуруповерт. В его патрон вставляем крючок, сделанный из обычного гвоздя.

При этом самым главным моментом, пожалуй, будет регулировка скорости шуруповерта — он должен вертеться с такой скоростью, чтобы не порвать арматурные прутья при работе. Описанная нами схема является сегодня самым совершенным приспособлением для вязки, не только способствующим снижению физических и материальных затрат, но и позволяющим эксплуатировать себя даже тем людям, которые не имеют соответствующих навыков.

В самом процессе вязки арматуры лучше всего применять низкоуглеродистую сталь. Может случиться, что она будет плохо деформироваться. В таком случае ее следует немного обжечь: некоторое время держим ее над пламенем, а затем охлаждаем.

Касательно ее диаметра, то он примерно составит 1.5 миллиметра (в противном случае будет довольно сложно согнуть такую сталь, пусть и обожженную). А вот если размер будет меньшим, чем указано, то велика вероятность того, что при вязке она попросту порвется.

Разумеется, для того, чтобы понять все тонкости работы крючка для вязки, одной лишь теории будет явно недостаточно. Так или иначе, а без практики никак. Но такой процесс вряд ли можно считать действительно сложным, поэтому с ним может справиться практически каждый человек с «прямыми руками».

boldproject.ru

Изготавливаем крючок для вязки арматуры своими руками

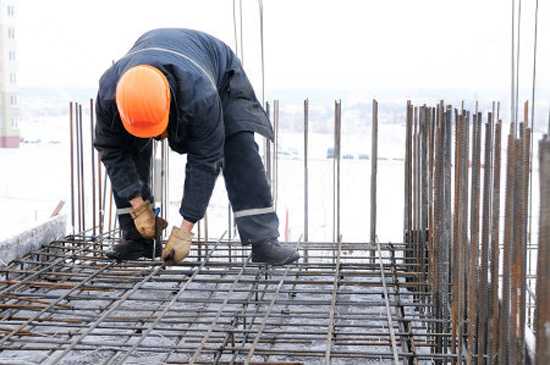

При монолитном строительстве перед заливкой бетона устанавливают арматуру, формирующую надежный каркас. Чтобы он не менял свою форму под действием бетонного раствора прутья необходимо закрепить между собой. Наиболее простой и быстрый способ соединения осуществляется при помощи крючка для вязки арматуры.

Оглавление:

  1. Как изготовить своими силами
  2. Правила вязки

Он состоит из: ручки, удобной для захвата, и изогнутой части, которой выполняют крепление. Конструкция позволяет развивать хорошую скорость при формировании узлов. Крючковая деталь свободно расположена в ручке, поэтому поворачивается в нужную сторону. Процесс вязки сопровождается движениями, схожими с помешиванием краски деревянной лопаткой. Узлы формируются при помощи проволоки. Несложное устройство позволяет скрепить несколько арматурных стержней в единую конструкцию.

Виды и применение

Для соединения прутьев используют различные по конструкции приспособления. Различают:

  1. Ручной крючок — изделие, состоящее из металлического изогнутого стрежня и деревянной ручки. С его помощью легко захватывать петлю и затягивать ее, скрепляя туго прутья арматуры. Высокую скорость вращения обеспечивает специальная рукоятка с установленным в ней подшипником. Купить ручной инструмент можно за 190 руб/шт.
  2. Вязка арматуры винтовым крючком позволяет увеличить производительность. Встроенный червячный механизм вступает в работу при силовом воздействии на рукоятку, в результате чего осуществляется автоматическое затягивание узла проволокой. Ручка инструмента имеет прорезиненную основу, а рабочая деталь выполнена из оцинковки. Цена крючка реверсивного для вязки арматуры — от 600 руб/шт.

Применяется изделие для любых работ, связанных с монолитным строительством. Наиболее часто – организация ленточного фундамента, возведение жилых или административных зданий. В частном строительстве вязка арматуры необходима при формировании каркаса для септика или хозяйственных построек. Для дома используют самодельный крючок.

Достоинства и недостатки

Рассматривая возможности крюка, его сравнивают с альтернативными методами. В качестве них выступают сварка, которая не обеспечивает надежное крепление, или пистолет для вязки, который не подходит для труднодоступных мест.

К преимуществам ручного прибора относят:

  • низкую стоимость;
  • простоту эксплуатацию.

Среди недостатков отмечают утомительность процесса, если требуется сделать множество соединений, и невысокую производительность.

Вязка арматурывинтового типа отличается следующими достоинствами:

  • долговечностью инструмента;
  • простотой использования;
  • высокой скоростью.

В процессе применения недостатки не выявлены. К ним можно только отнести высокую стоимость при сравнении с ручным устройством. Если планируются работы на крупном объекте, тогда лучше купить крючок автоматический для вязки арматуры.

Как сделать своими руками?

Многие мастера предпочитают самодельный крючок. Для его изготовления не понадобятся сложные материалы и много времени. В качестве основы берут сварочный электрод диаметром не больше 3 мм. Ручку можно изготовить из отрезка шланга или мастерка без лопатки, который крепят на один конец электрода. С другой стороны формируют крюк. Перед работой инструмент следует слегка наточить.

Автоматический вязальный крючок для арматуры можно сделать своими руками, если воспользоваться дополнительными приборами. Один из вариантов – взять шуруповерт. В его патрон вставляют крючок, который предварительно изготавливают из гвоздя. Чтобы процесс шел быстро и без брака, необходимо отрегулировать скорость самодельного изделия.

Главная задача – не допустить обрыва проволоки, при помощи которой осуществляют вязку. Предварительно ее рекомендуется обжечь, особенно если она не гнется.

Для этого ее в течение некоторого времени держат над огнем, а перед использованием охлаждают. Диаметр проволоки должен быть не менее 1 мм (при большем – возникнут сложности со сгибом, при меньшем – может порваться).

Для вязки также понадобятся фиксаторы, представленные в виде пластиковых деталей. Они необходимы для создания защитного слоя между прутьями и опалубкой и предотвращения разрушения конструкции.

Как правильно пользоваться?

Вязка арматуры с помощью крючка происходит в такой последовательности:


  • Нарезается проволока на небольшие стержни длиной около 30 см. На данном этапе можно воспользоваться болгаркой, сделав сразу нужное количество заготовок.
  • Проволоку складывают вдвое.
  • Берут два арматурных стержня и пропускают ее по диагонали.
  • В образовавшуюся петлю вдевается крючок.
  • Концы проволоки заводятся за инструмент.
  • Крючком выполняют несколько вращений для получения надежного крепления. При этом не стоит слишком усердствовать, иначе проволока лопнет.

Работает один человек. Это наиболее простой и популярный метод, который используют в профессиональном строительстве и для бытовых нужд.



stoneguru.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
