Kt829A характеристики – 829, kt829 (datasheet)
alexxlab | 08.08.2019 | 0 | Вопросы и ответы

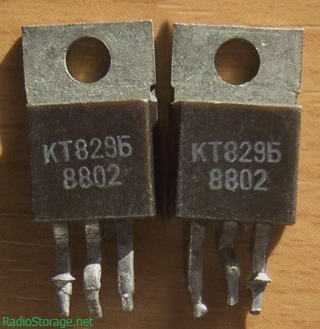

Транзисторы КТ837(2Т837) и КТ829 - маркировка и цоколевка.
Особености проверки(прозвонки)на целосность транзисторов КТ829.
Так как транзистор КТ829 является составным, его вполне можно заменить несложной схемой КТ817+КТ819.
Не удивительно, что при проверки тестером переход база-эмиттер будет звониться в обе стороны, причем у разных КТ829 может наблюдаться значительный разброс по значению обратного сопротивления. От суммы сопротивлений изображенных в схеме на картинке, до гораздо меньших значений (7 кОм, к примеру). Отчего разброс так велик, автору доподлинно не известно, но то что на работоспособность КТ829 это влияет незначительно - это точно. Ведь имеющееся сопротивление эмиттер-база всего лишь слегка "подпирает" транзистор.
Транзисторы - купить... или найти бесплатно.
Где сейчас можно найти советские транзисторы?
В основном здесь два варианта - либо купить, либо - получить бесплатно, в ходе разборки старого электронного хлама.
Во время промышленного коллапса начала 90-х? образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки - можно купить. Если же нет - всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например - "Гулливер".
Если же у вас, имеется какая-то старая, ненужная техника - можно попытаться выпаять необходимые транзисторы из ее схем.
Например, транзисторы КТ837 можно обнаружить в блоке усилителя активной акустической системы 35АС-013(Радиотехника S-70).
в усилителях "Радиотехника У-7101 стерео," "Радиотехника У-101 стерео." На главную страницу
elektrikaetoprosto.ru
каким транзистором заменить или от куда выпаять транзистор кт829а
КТ829А можно заменить, ещё на BDX53C. Найти КТ829А можно в "потрохах" советского полупроводникового телевизора: есть там маленькая плата - модуль коррекции растра - вот там, именно он 🙂
Результатов: примерно 3 410 (0,28 сек.) Результаты поиска Картинки по запросу кт829а аналогПожаловаться на картинки Картинки по запросу кт829а аналог Картинки по запросу кт829а аналог Картинки по запросу кт829а аналог Картинки по запросу кт829а аналог Другие картинки по запросу "кт829а аналог" Транзистор КТ829, характеристики, аналог, замена | 50 Om <a rel="nofollow" href="http://www.50om.com/tranzistor-kt829-xarakteristiki-analog-zamena/" target="_blank">www.50om.com/tranzistor-kt829-xarakteristiki-analog-zamena/</a> 12 марта 2015 г. - Транзисторы КТ829 структуры n-p-n, кремниевые составные усилительные. Предназначены для использования в усилителях низкой ... Аналоги для кт829а - Аналоги - Приднестровский портал ... radio-hobby.org/modules/analog/кт829а Аналоги для кт829а - Аналоги, Поиск аналогов микросхем и транзисторов. Параметры, цоколевка и аналоги транзистора КТ829А ... <a rel="nofollow" href="http://www.radiolibrary.ru/reference/transistor/kt829a.html" target="_blank">www.radiolibrary.ru/reference/transistor/kt829a.html</a> Характеристики транзистора КТ829А. Структура n-p-n; Максимально допустимое (импульсное) напряжение коллектор-база 100 В; Максимально ... Транзисторы КТ837(2Т837) и КТ829 - маркировка и ... elektrikaetoprosto.ru/trans13.html Транзисторы КТ837(2Т837) и КТ829 . .Транзисторы КТ829 - кремниевые, мощные, низкочастотные ...Зарубежные аналоги транзисторов КТ829. Таблица зарубежных аналогов (ООО Радио-комплект) <a rel="nofollow" href="http://www.radio-komplekt.ru/analog.php?page=9" target="_blank">www.radio-komplekt.ru/analog.php?page=9</a> В базе (таблица Зарубежных аналогов) 5637 позиций. В базе (таблица ...BD263A, ТО-126, КТ829А, Транзисторы. BD265, ТО-220, КТ829Б ... аналог КТ829А решено - Список форумов - ESpec - мир электроники ... monitor.espec.ws › Даташиты 14 авг. 2011 г. - Сообщений: 9 - Авторов: 4 попробовать не устраивает. точно бы знать. там непонятно в чем конкретно косяк. с магаза взял поставил. Не раб. С 3уст поставил ... Помогите опознать транзистор, по ...Сообщений: 1216 дек 2013 Транзистор КТ829 ???Сообщений: 429 май 2012 Транзистор 2SC5707 аналог. Сообщений: 2026 дек 2011 Другие результаты с сайта monitor.espec.ws KT829A - параметры транзистора, его аналоги ... alltransistors.com/ru/transistor.php?transistor=39378 KT829A - описание производителя. аналоги. Основные характеристики и параметры. Даташиты. Справочник транзисторов. Каким транзистором можно заменить транзистор КТ829 otvet.mail.ru › Наука, Техника, Языки › Техника Добрый вечер, очень нужен аналог транзистору КТ829, желательно аналог советский, у меня очень много разных советских транзисторов ..Транзистор ... аналоги транзистора КТ829А tranzistor.kolossale.ru/TrOA.php?tr=48398 Аналоги транзистора КТ829А. Справочник основных характеристик транзисторов.
Вот чего ты мозг выносишь? Транзистор подбирается под конкретное реле, у тебя именно это реле, что на схеме?
touch.otvet.mail.ru
КТ829А ТО-220 Транзистор
Общая информация
| Наименование | КТ829А ТО-220 Транзистор |
| Торговая марка | АО ЭЛЕКТРОНПРИБОР, Фрязино |
| Страна происхождения | СССР |
| ТУ | аАО.336.292 ТУ |
| Вид приемки | "1" |
| Масса изделия, гр | 1,9 |
| Дата выпуска | 01.01.1989 |
| Наличие паспорта - этикетки | паспорт |
| Транслитерация | Transistor KT829A |
| Вид упаковки | картонная коробка |
| Доупаковка | поролон |
| Состояние упаковки | заводская |
Основные параметры
| Функциональный тип | биполярный |
| Типоразмер корпуса отечественный | КТ-28-2 |
| Фактическая маркировка | КТ829А |
| Габаритные размеры L*W*H | 10,3х28,9 |
| Высота корпуса | 15,5 mm |
| Длина выводов | 13,4 mm |
Технические характеристики
| Макс. обратный ток | 1,5 mA |
| Макс. мощность рассеивания | 60 W |
| Макс. допустимое напряжение эммитер-база Uэб | 5 V |
| Макс. допустимое напряжение коллектор-эмиттер Uкэ | 100 V |
| Макс. допустимый постоянный ток коллектора | 8 A |
| Статический коэффициент передачи тока | не менее 100 |
| Структура | n-p-n |
Условия эксплуатации
| Климатическое исполнение | УХЛ 3.1, 5.1 |
| Примечание | (1986-1989гг.) |
Транзисторы КТ829А кремниевые мезапланарные структуры n-p-n составные усилительные, граничная частота коэффициента передачи тока транзистора для схемы с общим эмиттером: не менее 4 МГц. Применяются в усилителях низкой частоты, переключающих устройствах.
ipelectron.ru
