Обратный клапан в системе водоснабжения

  Технически грамотное обустройство такой системы, как водопровод частного дома с индивидуальным источником в обязательном порядке требует установки в систему обратного клапана, устройства, отвечающего за поддержание необходимого уровня воды в водопроводе. Вернее, позволяющего поддерживать этот уровень до поступления воды в емкость повышающего насоса.

  Для чего нужен обратный клапан

  В частном доме индивидуальная система водоснабжения чаще всего запитывается из водоносного горизонта, расположенного на глубине от 4 до 8 метров. Этот показатель сопоставим с глубиной колодца или небольшой скважиной, на такой глубине с разницей в 1-1,5 метра находится и водозабор, проще говоря, фильтр трубы, всасывающий воду в систему водоснабжения.

  Независимо от мощности насоса и продуктивности водоносного горизонта воду необходимо поднять на высоту поверхности, а это 4-6 метров и транспортировать к дому, пусть это и небольшой клон всего 5-10 градусов, но расстояние тоже может быть приличным – до 10 и более метров. При постоянно работающем насосе, это задача решается просто – под действием погруженного иди поверхностного насоса вода поднимается и заполняет всю систему водопроводов. Но если не установлен обратный клапан, то сразу после того как будет отключен насос, вода самотеком, по тем же трубопроводам сольется обратно в колодец или скважину. И при необходимости, к примеру, помыть посуду, придется снова включить насос и снова ждать, когда вода наполнит систему водопровода.

  Для того чтобы такая ситуация не повторялась снова и снова, в систему устанавливают обратный клапан, который обеспечивает прохождение жидкости в одном направлении и блокировку при изменении ее направления оттока, и таким образом, вода, попавшая в систему водопровода остается в трубах, а не стекает обратно в колодец.

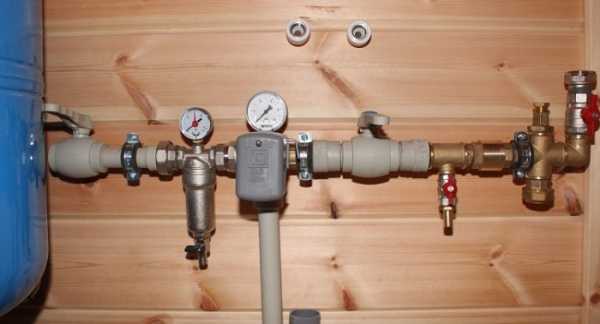

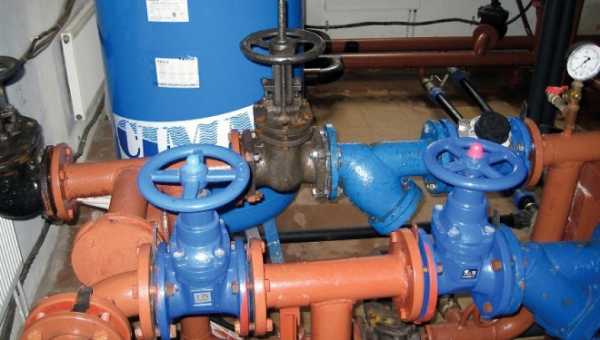

Где правильно устанавливать обратный клапан

Установка такого элемента конструкции системы водоснабжения чаще всего требуется непосредственно в месте забора воды, то есть на конце трубы. Такое расположение этого узла применимо как для трубы в колодце, так и в скважине при установке всасывающего поверхностного насоса.

Соответствующий диаметру трубы клапан, посредством переходника устанавливается на самую нижнюю часть трубы, и таким образом препятствует оттоку воды из водопровода.

Особенностью такого варианта выступает необходимость в обязательном порядке кроме клапана установить на него и сетчатый фильтр, для предотвращения попадания в камеру устройства мелких камней и прочего мусора. Такие инородные предметы могут блокировать работу механизма закрытия и, таким образом, привести клапан в нерабочее состояние.

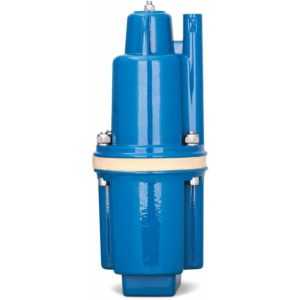

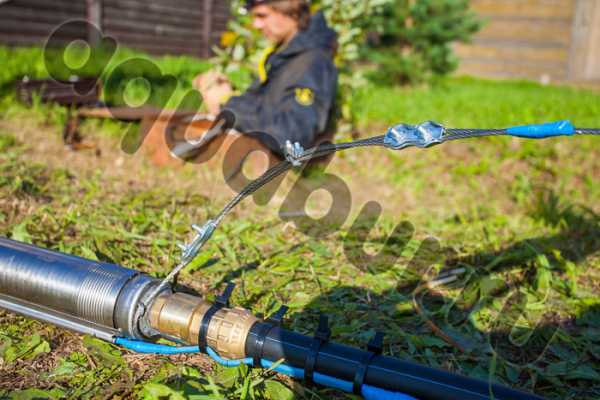

Для погруженных центробежных насосов, постоянно находящихся в воде установка клапана делается, сразу после насоса, но при такой схеме рекомендуется установка проточного фильтра с герметичным корпусом. Такая конструкция обеспечит постоянную подачу воды, поскольку столб воды будет находиться над корпусом устройства, а пространство фильтра и камеры насоса и так постоянно находится под толщей воды.

Еще одним подобным вариантом установки клапана может быть вариант установки его в связке с глубинным насосом мембранного типа. Здесь, в зависимости от конструкции насоса, его можно устанавливать как на выходной патрубок, так и в качестве вставки в трубопровод или шланг.

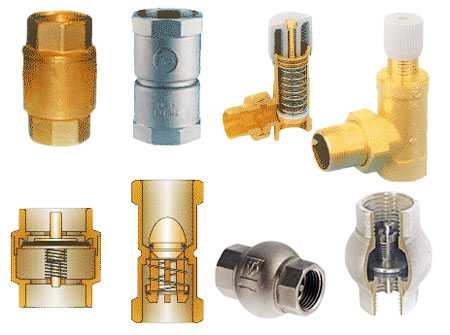

Устройство обратного клапана

Принципиально в устройстве обратного клапана ничего необычного нет. Корпус представляет собой цилиндр из металла, чаще всего бронзы или латуни, внутри которого имеется камера, которую закрывает клапан. Плотность закрытия обеспечивается пластиковой или резиновой прокладкой, а работа обеспечивается наличием пружины, которая плотно прижимает клапан.

Корпуса, как правило, сегодня выпускаются сборными, ведь установка внутрь корпуса клапанной группы и пружины проводится путем разборки частей корпуса с последующей их сборкой. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус с обоих концов имеет резьбу для удобства сборки. А вот направление потока воды можно определить по стрелке, нанесенной на корпусе, она указывает направление потока. Для водопроводов холодной воды выпускаются стандартные модели клапанов унифицированных размеров от 50 до 300 миллиметров в диаметре, или от 2 до 12 дюймов. Все размеры стандартизированы и соответствуют установленным техническим стандартам.

По типу конструкции клапана принято различать на обратные клапаны и обратные затворы. Различие между ними состоит в том, что первые имеют задвижку в виде металлического диск, а вторые работают по принципу золотника с пружиной и уплотнителями. Клапаны имеющие задвижки принято разделять на ударные (принцип действия связан с ударным закрытием задвижки) и безударные, обеспечивающие мягкое закрытие задвижки.

Основные типы обратных клапанов для системы водопровода

  В водопроводных коммуникациях частного дома, чаще всего используется обратный клапан подъемного типа. Этот элемент обеспечивает надежное удержание столба воды в несколько метров. Он отлично работает как при скважинном типе водозабора, так и при установке в колодец. Под действие потока воды происходит сжатие пружины и открытие пространства для прохода воды.

  Шаровой обратный клапан в основе конструкции имеет конусообразную камеру, в которой в качестве затворки используется шар. Конус своим основанием расположен в направлении потока воды. Под действием потока шар перемещается внутри конуса и открывает пространство для жидкости. При прекращении поступления воды шар перемещается в обратном направлении, перекрывая горловину конуса.

  Обратный клапан, использующий поворотную пластину, которая откидывается при прохождении жидкости через корпус и блокирует отверстие при изменении направления потока.


  Каждая из конструкций такого устройства с успехом применяется на практике, как в водопроводных системах частных домов, так и городских коммуникациях. Особенностью установки того или иного вида оборудования обусловлена, необходимостью проекта и техническими параметрами, начиная от его массы, материала изготовления корпуса и заканчивая применением в специфических условиях, например, в водопроводах горячей воды.


  Специфические места установки обратных клапанов в системе водопровода частного дома

  Для частного дома, использующего индивидуальный источник водоснабжения и включающий в себя такие элементы, как насосное оборудование, гидроаккумулятор, фильтры, бытовые приборы, установка обратных клапанов возможна и в других местах, требующих строго направленного направления потока воды.

  Обратный клапан чаще всего кроме всасывающего устройства в колодце или скважине устанавливается перед фильтрующей установкой. Такое место обусловлено необходимостью обеспечить постоянное наличие воды в корпусе фильтров.

  Установленный перед бойлером обратный клапан гарантирует правильное направление потока воды, и служит дополнительной страховкой работы встроенного штатного элемента самого водогрейного бойлера.

  Еще одним вариантом установки обратного клапана может быть установка этого элемента дополнительно перед насосной станцией при большой трассе подачи воды от скважины или колодца. Такое расположение дополнительно страхует нижний обратный клапан в месте водозабора.

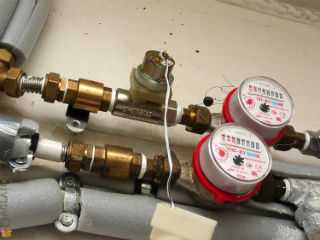

  И, конечно, такое устройство устанавливается перед счетчиком воды, чтобы изменение направления потока воды не вызывало повторное включение счетчика. Такая ситуация связана с использованием одного источника и одного насосного оборудования для обеспечения нескольких частных потребителей.

  Возможные неисправности и методы их устранения

  Несмотря на высокую надежность таких устройств они, как и любой технический элемент имеют особенности эксплуатации и также могут ломаться и выходить из строя.
  Чаще всего обратный клапан перестает работать:
  • При попадании в корпус мусора и камней;
  • При повреждении пружины;
  • При снашивании поверхности резиновых или пластиковых уплотнителей;
  • Постепенного старения и потери эластичности пластика и резины;
  • Воздействия воды и растворенных в ней химических веществ.
Традиционно в случае неудовлетворительной работы клапана, его попросту меняют, поскольку замена отдельных деталей и узлов по стоимости намного превосходит цену нового. А вот продлить срок службы такого устройства, вполне возможно, для этого достаточно установить на входе обычный, самый простой сетчатый фильтр. Такого простого устройства вполне достаточно для того чтобы срок службы клапана был увеличен практически вдвое.


greenglade-snt.ru

Где установить обратный клапан для воды правильно. Где и как установить обратный клапан в насосной станции. Где правильно устанавливать обратный клапан.

Сложно найти систему трубопроводов или водоснабжения, которой не нужен ремонт или которая бы обходилась без установки блокираторов обратного хода жидкости.

С их помощью нам удается выполнить множество полезных действий и до предела автоматизировать все процессы, при этом не используя сложных схем или электроники. Обратные клапаны тем и хороши, что при кажущейся простоте способны выполнять чрезвычайно полезную работу.

Качающиеся обратные клапаны, как правило, предпочтительнее, чем пружинные клапаны в бассейне и спа-сантехнике, поскольку они не забиваются так же легко, и стальная пружина может ухудшаться в суровых условиях воды. И давление, необходимое для открытия пружинного обратного клапана, добавляет давление на общую систему.

Они доступны в прямом дизайне с углом 180 ° или в 90 ° обратном клапане. Доступны для размеров труб от 5 до 3. Прозрачный корпус, соединительные соединения и низкий 5 фунтов на квадратный дюйм, необходимый для открытия клапана. Встроенные обратные клапаны также доступны с соединительными соединениями для обслуживания или для целей зимовки.

Особенности и назначение

Перед клапаном стоит задача не допустить изменения движения потока жидкости в водопроводе. Для чего и зачем его устанавливать? Его установка позволяет контролировать отопление и свободное перемещение потока в одном направлении и перекрывание доступа для обратного направления водоснабжения.

Шаровые обратные клапаны используют внутренний шарик для уплотнения на одном конце клапана, когда насос отключается. Когда насос включен, шарик толкается потоком воды на другой конец, что позволяет воде проходить через клапан. Двойные соединения допускают полную разборку для обслуживания или ремонта. Шаровые краны также используются в меньших запорных клапанах, таких как обратные клапаны озонатора, или для жидкостных фитингов для химического впрыска, а также небольшие обратные клапаны и фитинги для инжекторов, используемые на офтальмологических хлоринаторах.

Больше всего проблем случается, если в системе направленной на односторонний поток вдруг появляются неполадки, и жидкость начинает течь в другом направлении в скважину. Примеров подобных ситуаций (когда поток возвращается к скважине) можно привести великое множество.

Например, поверхностный насос устанавливают и подводят к скважине с помощью специальных шлангов. По этим шлангам откачивает воду в системе водоснабжения. Однако без заполненной камеры насос работать не сможет. В его камере необходимо постоянное наличие достаточного количества жидкости.

Самое главное помнить - установить обратный клапан с напечатанной стрелкой, направленной в направлении потока воды. Будьте осторожны, чтобы не использовать слишком много клея на конце дивертора, чтобы избежать склеивания обратного клапана навсегда. Горизонтальная установка обратных клапанов бассейна является предпочтительной, чтобы уменьшить давление на клапан, но также может быть выполнена вертикальная установка, при этом поток протекает вверх.

А другие позволяют гибкость трубопровода 5 или 2 внутри обратного клапана, или вы можете приклеивать на 2 или 5 муфту вокруг наружной поверхности обоих портов и прикрепить больший диаметр трубы к муфтам. Это позволяет использовать размер обратного клапана, который на один размер больше размера трубы, чтобы уменьшить сопротивление и засорение потенциала.

Без использования блокираторов обратного действия в водопроводе хозяевам пришлось бы бегать к насосу каждый раз, когда появляется необходимость водоснабжения.

А вот его установка (ремонт) на насос решает множество проблем. Его монтируют в самой нижней точке шланга. После подкачки достаточно количества жидкости автоматически блокирует оставшуюся воду в шланге держа, таким образом, камеру заполненной .

Вода останется в трубах, насосах и фильтрах, пока она герметична, как палец на конце соломы. Небольшие утечки воздуха, если они обнаружены, могут быть устранены, что отрицает предполагаемую потребность в встроенных обратных клапанах. Обратные клапаны канализации все чаще становятся средством для резервного копирования городской канализации. Многие люди не понимают, что в то время как канализационные обратные клапаны являются относительно простыми устройствами, для их правильной установки требуется квалифицированный специалист.

Устанавливать ли обратный клапан на отопление?

Это не работа для мастера, генерального подрядчика или владельца дома. Ниже приводятся некоторые из ключевых моментов для н

stroykes.ru

Как правильно установить обратный клапан для воды в квартире?

Обратный клапан - это разновидность запорной водопроводной арматуры прямого действия. Предназначен он для обеспечения течения воды в нужном направлении и для предотвращения изменения направления потока на противоположное. Защищает от высокого давления трубопроводы, насосы и другое оборудование, а при повреждениях отдельных участков ограничивает количество вытекающей из системы жидкости. Используется в современных системах отопления и водоснабжения.

Классификация

По конструктивным особенностям эти устройства делятся на:

  • Дисковые пружинные. У этой разновидности клапана запорным механизмом является диск со штоком на пружине. При наличии нормального давления диск находится в открытом положении и пропускает поток воды. Когда давление падает и жидкость стремится в обратном направлении, она прижимает диск к седлу, перекрывая отверстие.
  • Шариковые пружинные. Механизм состоит из металлического шарика и пружины. При отсутствии давления жидкости шарик прижимается к стенкам отверстия, перекрывая его. Такое устройство предназначено для труб с небольшим диаметром.

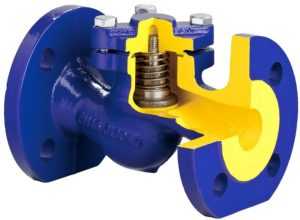

  • Подъемно-поворотные. Основа конструкции – крышка, закрепленная на оси. При нормальном движении воды крышка находится в открытом положении, при обратном токе - захлопывается.
  • Подъемно-золотниковые. Принцип работы заключается в том, что подпружиненный золотник прижимается давлением оттекающей обратно воды и запирает отверстие.

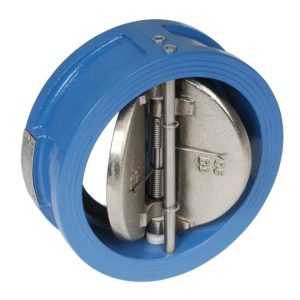

  • Двустворчатые. Используются для труб большого диаметра. Защищают крупные системы от гидроударов, смягчают их действие.


Основные металлы, из которых изготавливаются запорные механизмы - это латунь, чугун, нержавейка. Наиболее подходящими для использования в быту специалисты считают латунные конструкции.

Где он устанавливается, до или после счетчика?

Так как цель установки запорного элемента - контроль потока в одну сторону, на его поверхности обязательно изображена стрелка, указывающая направление движения воды.

Обратный клапан целесообразно устанавливать на участке трубы после водяных счетчиков, на трубе, по которой холодная вода поступает в бойлер.

В системах отопления клапан позволяет разделить контуры, направить водный поток в нужном направлении в каждом из них и предотвратить попадание уже подогретой жидкости обратно в систему холодного водоснабжения.

Наличие этого простого и недорогого устройства помогает предотвратить серьезные и дорогостоящие поломки.

Порядок и нюансы установки

Перед установкой запорного элемента после насоса следует учитывать, что мощность прибора уменьшится за счет преодоления сопротивления пружины или затвора. Но зато насосу не придется все время нагнетать давление в системе, оно создается однажды и впоследствии только поддерживается. Таким образом, работа агрегата становится более рациональной.

На систему водопровода обратный клапан подсоединяют перед насосной станцией, используя сгон на случай ее смены, или к всасывающей трубе за храповиком.

Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.

В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

На одноконтурной системе отопления обратный клапан нужен, только если поток воды в ней обеспечивается движением вследствие нагрева, без участия насоса.

Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

Если вы немного разбираетесь в сантехнике и есть свободное время, установить агрегат самостоятельно не составит труда. Неспециалисты в данном вопросе всегда могут перепоручить работу опытному мастеру.

roma100471.ru

Установка обратного клапана на воду: правила, схема |

Сложно найти систему трубопроводов или водоснабжения, которой не нужен ремонт или которая бы обходилась без установки блокираторов обратного хода жидкости.

С их помощью нам удается выполнить множество полезных действий и до предела автоматизировать все процессы, при этом не используя сложных схем или электроники. Обратные клапаны тем и хороши, что при кажущейся простоте способны выполнять чрезвычайно полезную работу.

Особенности и назначение

Перед  клапаном стоит задача не допустить изменения движения потока жидкости в водопроводе. Для чего и зачем его устанавливать? Его установка позволяет контролировать отопление и свободное перемещение потока в одном направлении и перекрывание доступа для обратного направления водоснабжения.

Больше всего проблем случается, если в системе направленной на односторонний поток вдруг появляются неполадки, и жидкость начинает течь в другом направлении в скважину. Примеров подобных ситуаций (когда поток возвращается к скважине) можно привести великое множество.

Например, поверхностный насос устанавливают и подводят к скважине с помощью специальных шлангов. По этим шлангам откачивает воду в системе водоснабжения. Однако без заполненной камеры насос работать не сможет. В его камере необходимо постоянное наличие достаточного количества жидкости.

Без использования блокираторов обратного действия в водопроводе хозяевам пришлось бы бегать к насосу каждый раз, когда появляется необходимость водоснабжения.

А вот его установка (ремонт) на насос решает множество проблем. Его монтируют в самой нижней точке шланга. После подкачки достаточно количества жидкости автоматически блокирует оставшуюся воду в шланге держа, таким образом, камеру заполненной.

Теперь насос может работать самостоятельно, а его владелец будет спокоен и сможет заняться своими делами.

Монтаж такого прибора существенно снижает вероятность возникновения внештатных и аварийных ситуаций на трубопроводах или приборах, которые обслуживают. Применяют эти изделия достаточно широко как в промышленности, так и в бытовом отоплении, водопровода или канализации.

Их устанавливают перед счетчиками воды, в бытовых трубопроводах, на отопительных контурах, в колодцах и т.д. А еще с помощью таких устройств можно разбить трубопровод на несколько участков, каждый из которых будет изолирован в случае появления аварийной ситуации.

Устройство изделия и принцип работы

Существует большое количество видов этих изделий, которые различаются между собой по степени герметичности и надежности. Под разную среду и условия эксплуатации можно подобрать подходящее устройство, которое будет надежно выполнять свою функцию.

В соответствии с конструкцией обратные клапаны для воды можно классифицировать как:

Обратный клапан в системе

  • Поворотный образец. В качестве запорного механизма выступает диск. Его закрепляют на ось, которая располагается вне проходного сечения. Установка этого вида популярна при диаметре трубопровода более 50 мм.
  • Двухстворчатый образец. На его оси по центру проходного сечения имеются две створки. Также больше подходят для труб диаметром более 50 мм. Конструкция не является идеальной и создает существенные потери напора рабочей жидкости.
  • Дисковый, в котором запорным механизмом служит диск. Этот диск располагается перпендикулярно к оси . Используют такие изделия при малых диаметрах трубопровода.
  • Пружинный устроен таким образом, что закрытие затвора происходит в результате усилия пружины. Их можно устанавливать в любом положении.
  • Подпружинный образец также имеет в своей конструкции пружину. Но в этом случае закрытие затвора происходит в результате силы тяжести. Место установки изделия такого вида — это горизонтальный или вертикальный, с подачей рабочей среды снизу вверх, трубопровод.

Принципом работы в системе служит перекрытие затвором проходного сечения в том случае, если рабочая среда меняет вектор направления.

Когда отсутствует течение, во входном патрубке рабочего потока равно значению давления в выходном патрубке.

Приходит в движение затвор, который перекрывает проходное сечение и закрывается. При этом вектор силы, которая сдерживает затвор в закрытом состоянии, направлен в противоположную сторону движения рабочей жидкости.

Во входном патрубке при увеличении давления, вектор силы потока будет противоположным вектору силы, которая удерживает затвор закрытым.

Когда давление рабочей жидкости будет значительно превышать давление открытия, затвор начнет сдвигаться и открывать проходное сечение механизма. Это происходит за счет разницы давлений.

В выходном патрубке при увеличении давления векторы рабочей среды и силы, которая удерживает затвор закрытым, сонаправлены. С ростом давления затвор будет еще сильнее прижиматься к корпусу.

Как только давление от потока упадет, пружина или любой другой запорный элемент сразу же заблокирует трубы, так как у нее не будет больше противодействия со стороны потока.

Возвратиться же обратно вода не может, так как его конструкция вообще не предусматривает открытие запорного элемента под давлением с другой стороны. Таким образом, носитель остается по ту сторону, в то время как новый поток в любой момент сможет открыть задвижку и попасть в систему.

Установка запорного механизма

Схема установки изделия имеет как общие правила, так и свои особенности при установке на различные системы.

Общие правила установки:

  1. Необходимо учесть движение рабочей среды и правильно установить прибор так, чтобы стрелка на корпусе показывала в направлении потока.
  2. Устанавливать прибор лучше с учетом возможности доступа для замены (или если нужен ремонт) механизма чего не стоит делать без мастера.
  3. Подъемные поворотные механизмы необходимо устанавливать только горизонтально.
  4. Следует учесть возможность разборки изделия для ревизии.
  5. Резьбовые соединения необходимо дополнительно герметизировать. Для этого подойдет фум-лента, мотки льна или силикон.
  6. Если работать необходимо с грязной средой, то рекомендуется на входе смонтировать фильтр грубой очистки, так как носитесь с крупными частицами может повредить работе устройства, как показано на фото ниже.

Процесс монтажа клапана

Далее стоит рассмотреть, как правильно установить клапан на разные виды систем.

Этапы работы

Установка обратного клапана (и его ремонт по необходимости) на воду ведется по простейшей схеме. В многоквартирных домах, где есть раздельная подача воды, следует ставить приборы после счетчика воды. Если используется водонагреватель, то ставить механизм нужно на входе труб, что занимается подачей холодной воды.

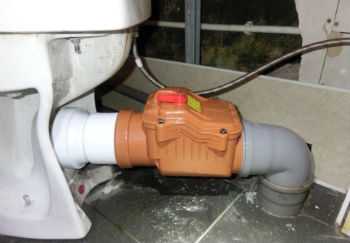

Установка обратного клапана на канализацию выполняется в комнатах, что находятся на первом или втором этаже. Место установки определяется, в зависимости, от наличия трапа на канализации для слива рабочей среды в полу.

В этом случае механизм нужно ставить на высоте не выше 35 см от пола. Если канализация трапа не имеет, то установить его для канализации нужно на участке, расположенном выше, чем наиболее высокая точка ввода водоотведения. Монтаж производят на раструб или свободный конец трубы.

Также продукты обратного действия монтируют на отдельные стояки в канализацию, однако происходит это редко, так как перекрывать канализацию можно только в крайнем случае. Особенно сложно это сделать тем, кто живет в многоквартирном доме.

Вместо этого их монтируют непосредственно перед каждым сантехническим узлом. Например, перед унитазом (как на фото чуть ниже) или раковиной.

Его монтаж на насос или вентиляцию выполняется непосредственно в вентканале. Обычно устанавливают изделие за вентилятором в колодце для вентиляции.

Установленный обратный клапан для канализации

Очень важно при монтаже убрать все зазоры между колодцем и клапаном и лишь потом, устанавливать вентилятор. Существуют также накладные механизмы, которые предполагают монтаж перед вентилятором. Если клапан механический, то к нему также подводят электричество, для осуществления контроля.

Его применение на скважину осуществляется в обязательном порядке. Здесь требуется поставить его на насос, чтобы предотвратить течь из трубопровода при неработающем насосе.

Также их монтируют на сами шланги, разбивая таким образом, на несколько отдельных частей, в каждой из которых будет находиться вода. Что практически исключает возможность холостой работы насосного оборудования или других систем, что обеспечивают работу скважины.

Его монтаж на отопление считается сложнейшим процессом. В домах, где автономное отопление нужно ставить изделие на обратной магистрали перед входом в котел.

Для улучшения работы системы отопления ставят циркуляционный насос. Чтобы защитить насос от гидравлического удара при включении и выключении, необходимо ставить обратный клапан Данфосс после насоса.

Рекомендуется доверять подобные работы специалистам, так как самостоятельно вам вряд ли удастся справиться.

Нюансы монтажа (видео)

homebuild2.ru

для чего нужен, как установить

Обратный клапан на воду — это элемент защиты трубопровода, обеспечивающий передвижение воды в определенном направлении, без возможности обратного перетока. На корпусе обратного клапана отлита стрелка, указывающая направление водного потока.

Для чего необходим обратный клапан водопровода

В загородном доме система ГВС и холодного водоснабжения подключается к автономному источнику воды – скважине, колодцу или неглубокому роднику. Но даже с глубины 4-10 метров воду необходимо доставить в дом без потерь, при этом длина водопровода может быть разной. Если погружной или глубинный насос работает постоянно, то проблем с доставкой воды в трубы или накопительный резервуар в нужном направлении не будет, но, как только насос отключится, вода не только перестанет поступать в трубы – она сольется обратно в скважину.

При большой длине труб каждое включение насоса будет сопровождаться значительной временной паузой, необходимой для нового заполнения трубопровода водой. Вот для чего нужен клапан – он ускоряет новый запуск системы водоснабжения, не позволяя воздуху заполнить трубопровод любой длины.

Поэтому в водоснабжение обратный клапан устанавливается в обязательном порядке, чтобы обеспечить движение воды только в одну сторону – при изменении направления потока запорное устройство блокирует водовод, и вода остается в трубах.

Где устанавливается обратный клапан

Запорная арматура водопровода стандартно ставится на резьбовое соединение рядом с водозабором – на поверхности или рядом с погружным насосом. Диаметр механизма должен соответствовать диаметру водовода. Так как обратный клапан в системе одоснабжения расположен рядом с грунтом дна источника воды, то на него необходимо установить сетчатый фильтр грубой очистки.

Если устройство устанавливается на центробежный погружной или глубинный мембранный насос в системе водоснабжения, то оно должно крепиться на патрубке или на шланге для более удобного размещения в скважине. Если запорный механизм устанавливается в схему с поверхностным насосом, то крепить его можно и на поверхности, обойдясь без грубого фильтра, но если установка обратных клапанов в автономном водопроводе с погружным центробежным насосом неизбежна, то после насоса рекомендуется врезать другой фильтр — герметичный проточный.

Как устроен механизм

Корпус клапана сделан металлическим цилиндрическим, из латуни или бронзы. В корпусе отлита полая камера, которую перекрывает прокладка. Плотно закрытый механизм в системе водоснабжения не пропускает воду благодаря пластиковой или резиновой прокладке, которая поджимается стальной пружиной.

Корпуса новых сантехнических устройств обратного хода делаются сборными, внутри устанавливаются клапанные группы и пружины, которые доступны для ремонта или замены посредством разборки корпуса. Все детали выполняются из высококачественных материалов, ведь постоянное место установки его чаще всего в водной среде.

Корпус собирается на резьбовое соединение, а схема водоснабжения в нужном направлении определяется по стрелке. Для ХВС корпуса имеют Ø 50-300 мм, для ГВС, где давление воды больше – 50-110 мм.

Разновидности устройств

Конструктивно бывают не только клапаны, но и затворы. Клапаны оснащены дисковой задвижкой, затворы — золотником с пружиной и уплотнителем. Механизмы с задвижками могут быть ударными и безударными.

  1. В загородных домах для повышения надежности устанавливают подъемный обратный механизм, который может держать столб воды до нескольких десятков метров.
  2. Обратный клапан шарового исполнения оснащен запорным конусообразным шаром, который перекрывает воду.
  3. Обратный механизм с поворотной пластиной блокирует поток воды перемещением пластины при смене направления потока воды

Обычно при утечке на клапане его не ремонтируют, а заменяют на новый, так как стоимость нового изделия сопоставима со стоимостью ремонта старого.

Но увеличить время эксплуатации устройства обратного хода можно установкой фильтра или системы фильтров. Даже обычного сетчатого фильтра хватит для кратного увеличения срока службы устройства.

gidpotrubam.ru

Как правильно ставить обратный клапан

Как правильно поставить обратный клапан на насос

Где и как установить обратный клапан в насосной станции

Обратный клапан – один из наиболее важных элементов системы водоснабжения дома. Его основной функцией является предотвращение утечки, которая может вызвать падение давления внутри водопровода и сбои в работе насосного оборудования. Пропускная способность клапана задействована лишь в одном направлении. Вследствие чего данное устройство не позволяет воде после отключения насоса стекать обратно в колодец или скважину. Такие функциональные возможности делают его незаменимым в организации отопления и водоснабжения.

Место расположения и конструктивные особенности

Конструкция обратного клапана состоит из пружинки и круглой перекрывающей пластины, которые помещены в латунный цилиндр. Малая жесткость пружины позволяет пропускать поток в одну сторону и блокировать его движение в обратном направлении. Местом подсоединения устройства к системе может стать либо входное отверстие всасывающей трубы, либо участок прямо перед насосной станцией.

Благодаря действию обратного клапана отпадает необходимость при очередном включении насоса повторно заполнять систему водой. Это увеличивает срок службы насосного оборудования и обеспечивает быструю доставку воды до потребителя. Приобретая клапан, следует исходить из диаметра трубы, в которую его планируется поместить. При этом необходимо учесть, что использование данного устройства повлечет появление дополнительного сопротивления потоку воды, из-за чего произойдет снижение давления насоса приблизительно на 0,5 атм.

Правильная установка обратного клапана

Пружинный механизм клапана не отличается сильной упругостью. В противном случае из-за полной блокировки водного потока пропал бы сам смысл его использования. К сожалению, это обстоятельство способствует тому, что в процессе эксплуатации на мембране и стенках клапана образуются различные грязевые отложения. Данные засорения со временем могут привести к сбоям в работе всей системы. Поэтому здесь немаловажным является вопрос правильной установки обратного клапана.

Для того чтобы в будущем избежать ненужных проблем и лишних расходов, клапан следует установить строго вертикально. В расположении устройства поможет специальная стрелочка, нанесенная на его корпус. В правильном положении она должна указывать точно вверх.

Конечно, конструктивные особенности позволяют помещать клапана в различных бытовых системах с любой ориентировкой по направлению. Они будут функционировать как при вертикальном, так и при горизонтальном расположении. Однако соблюдение правил установки позволит максимально продлить срок службы обратного клапана.

Тонкости дачного водоснабжения. Обратный клапан — Где правильно установить? Фильтр ?

при включении в систему воздух сначало идет

правда при включении он погонит воздух в систему

говорят не успевает воздух выгонять, надо делать из обратного клапана.

Объясните пожалуйста про воздух, который может попасть в систему. Чем это черевато? Понимаю — воздух в системе отопления. А тут -. ну, даже если и попал он в систему, то открыв любой кран водоразбора он успешно выйдет пару раз фыркнув или пшикнув. Или я не прав? Поправьте если заблуждаюсь.

надо делать из обратного клапана.

Это как? Что-то я не нашел в той теме. Или смотрел невнимательно.

Регистрация: 29.10.2005 г. Челябинск Сообщений: 28

Чем это черевато?

воздушная пробка может затруднять циркуляцию воды — как минимум.

Гидроудар — как максимум.

Что-то я не нашел в той теме.

В моем сообщении на второй странице упоминалось — я сам спрашивал, кто на практике делал.

А отчет чей-то про такую переделку был на форуме давно, поищите поиском.

Регистрация: 29.10.2005 г. Челябинск Сообщений: 28

тся ввиду просто открыть любой кран в точке водоразбора

Я открываю все краны на зиму, продуваю — уличный не отрыл, лопнул в районе шарика. с ГА у меня фильтр перед ним со сливным краном — его открываю.

насос grundfos (какой-то очень мощный

Как и предполагал, — такая бешеная мощность насоса, в моем случае, оказалась просто лишней и даже вредной. Нет, не то что бы срывает уровень воды (успевает набрать необходимое давление в системе), а вот в момент включения и работы насоса напряжение в сети резко и сильно падает. Лампочки горят в пол-накала, другая техника (телевизор, СВЧ, холодильник) зависает и глючит. Конечно виной всему этому является наша дачная эл.сеть. По временной схеме подключил насос Малыш , который медленно, но верно закачивает в ГА 3 атм. но понимаю что надолго Малыша не хватит. Да и слишком долго он качает эти 3 атм.

Теперь встал вопрос покупки нового насоса.

  • хочется не сильно мощный

1,5 куб.м/час,

  • что б качал из скважины с глубины 20 метров,
  • и самый главный вопрос — как защитить его от сухого хода?

    Пока что из бюджетных рассматриваю Водомет 60/32

    Но остается вопрос по защите от сухого хода.

    Что посоветуете? Какой девайс правильно купить?

    Регистрация: 18.02 г. Москва Сообщений: 2396

    Пока что из бюджетных рассматриваю Водомет 60/32

    Данный насос НЕ сможет работать в паре с ГА.

    как защитить его от сухого хода?

    Или подобные устройства.

    Обратный клапан для воды

    Насосы и насосные станции.

    Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,

    На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.

    В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое.

    Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.

    Насосные станции ставятся на поверхности. ( дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:

    Установленный после счётчиков обратный клапан, предотвращает вращение счётчика в обратную сторону, но это не самое важное. Куда более весомую услугу делает клапан при такой установке, когда он предотвращает эффект передавливания в городской квартире.

    Что это такое, смотрите в следующем видео или публикации.

    Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды.

    В противном случае, вся или часть нагретой воды вашим водонагревателем, побежит во стояку в соседям вниз. Соседи думаю не расстроятся горячей воде, ну а вам придётся оплатить электричество по счётчику.

    Внутри эксцентриков некоторых смесителей.

    Конструкция

    В нерабочем положении клапан всегда закрыт. Затвор подпирается пружиной.

    Владимир 2 года назад

    Подскажите сейчас на новомодных сенсорных смесителях некоторые производители рекомендуют ставить клапаны обратного хода кто для выравнивания давления, а вот тут http://www.skomfort.ru/catalog_L3.php?SID=#038;unitId=428310 отечественный питерский производитель (кран очень смахивает на те что выпускает Дядя Ляо), этот самый клапан рекомендуется для устранения возможных протечек смесителя. Как вы прокомментируете такое нетривиальное использование клапанов. Или это чистый маркетинг чтоб денег побольше содрать. Кстати смеситель один в один под названием TIVOLI обходится без них. И если это реально каким образом правильно установить клапан для выполнения вышеуказанных функций.

    Источники: http://www.agrovodcom.ru/infos1/obratnyj-klapan.php, http://www.mastercity.ru/forums/individualnye-doma-i-postrojki/vodosnabzhenie-i-kanalizaciya/t141085-tonkosti-dachnogo-vodosnabzheniya-obratnyj-klapan-gde-pravilno-ustanovit-filtr/, http://dretun.ru/hardworking/obratny-j-klapan-dlya-vody/

    Комментариев пока нет!

    Избранные статьи
    Правильно приготовить куриный фарш

    Простой фото рецепт котлет далее.

    Как правильно пользоваться пантенолом спреем при ожоге

    Спрей пантенол Некоторые применяют пантенол спрей как спасатель – далее.

    Как правильно наносить акриловую пудру

    Акриловая пудра для ногтей – как пользоваться? При выполнении далее.

    • Популярные статьи
    Новые статьи

    Как правильно заваривать какао

    Как варить какао на молоке Кто из нас хотя бы раз в жизни не пил какао? Это очень вкусный напиток, которым нас

    Как правильно заваривать антипаразитарный монастырский чай

    Как правильно заваривать антипаразитарный монастырский чай Высокое качество Как правильно заваривать антипаразитарный монастырский чай По выгодной цене Экологично как правильно заваривать антипаразитарный монастырский

    Белый чай как правильно заваривать

    Как правильно заваривать белый чай Предположим, вам удалось купить качественный белый чай. Предположим – потому, что купить его в наших,

    Как правильно заваривать молотый кофе в чашке

    Как правильно заваривать кофе в чашке С чашки хорошо сваренного кофе на завтрак повышается энергичность на весь день. Всем конечно известно то, что кофе

    Источник: http://pravilnodelat.ru/kak-pravilno-postavit/kak-pravilno-postavit-obratnyj-klapan-na-nasos.html

    Как правильно установить обратный клапан для воды в квартире?

    Обратный клапан — это разновидность запорной водопроводной арматуры прямого действия. Предназначен он для обеспечения течения воды в нужном направлении и для предотвращения изменения направления потока на противоположное. Защищает от высокого давления трубопроводы, насосы и другое оборудование, а при повреждениях отдельных участков ограничивает количество вытекающей из системы жидкости. Используется в современных системах отопления и водоснабжения.

    Классификация

    По конструктивным особенностям эти устройства делятся на:

    • Дисковые пружинные. У этой разновидности клапана запорным механизмом является диск со штоком на пружине. При наличии нормального давления диск находится в открытом положении и пропускает поток воды. Когда давление падает и жидкость стремится в обратном направлении, она прижимает диск к седлу, перекрывая отверстие.
    • Шариковые пружинные. Механизм состоит из металлического шарика и пружины. При отсутствии давления жидкости шарик прижимается к стенкам отверстия, перекрывая его. Такое устройство предназначено для труб с небольшим диаметром.
    • Подъемно-поворотные. Основа конструкции – крышка, закрепленная на оси. При нормальном движении воды крышка находится в открытом положении, при обратном токе — захлопывается.
    • Подъемно-золотниковые. Принцип работы заключается в том, что подпружиненный золотник прижимается давлением оттекающей обратно воды и запирает отверстие.
    • Двустворчатые. Используются для труб большого диаметра. Защищают крупные системы от гидроударов, смягчают их действие.

    Основные металлы, из которых изготавливаются запорные механизмы — это латунь, чугун, нержавейка. Наиболее подходящими для использования в быту специалисты считают латунные конструкции.

    Где он устанавливается, до или после счетчика?

    Так как цель установки запорного элемента — контроль потока в одну сторону, на его поверхности обязательно изображена стрелка, указывающая направление движения воды.

    Обратный клапан целесообразно устанавливать на участке трубы после водяных счетчиков, на трубе, по которой холодная вода поступает в бойлер.

    В системах отопления клапан позволяет разделить контуры, направить водный поток в нужном направлении в каждом из них и предотвратить попадание уже подогретой жидкости обратно в систему холодного водоснабжения.

    Наличие этого простого и недорогого устройства помогает предотвратить серьезные и дорогостоящие поломки.

    Порядок и нюансы установки

    Перед установкой запорного элемента после насоса следует учитывать, что мощность прибора уменьшится за счет преодоления сопротивления пружины или затвора. Но зато насосу не придется все время нагнетать давление в системе, оно создается однажды и впоследствии только поддерживается. Таким образом, работа агрегата становится более рациональной.

    На систему водопровода обратный клапан подсоединяют перед насосной станцией, используя сгон на случай ее смены, или к всасывающей трубе за храповиком.

    Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.

    В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

    На одноконтурной системе отопления обратный клапан нужен, только если поток воды в ней обеспечивается движением вследствие нагрева, без участия насоса.

    Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

    Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

    Если вы немного разбираетесь в сантехнике и есть свободное время, установить агрегат самостоятельно не составит труда. Неспециалисты в данном вопросе всегда могут перепоручить работу опытному мастеру.

    Прочитано 243409 раз.

  • Прочитано 96115 раз.

  • Прочитано 49310 раз.

  • Прочитано 37467 раз.

  • Источник: http://roma100471.ru/kanalizaciya/ustanovka-obratnogo-klapana.html

    Поэтапная установка обратного клапана на воду

    Сложно найти систему трубопроводов или водоснабжения, которой не нужен ремонт или которая бы обходилась без установки блокираторов обратного хода жидкости.

    С их помощью нам удается выполнить множество полезных действий и до предела автоматизировать все процессы, при этом не используя сложных схем или электроники. Обратные клапаны тем и хороши, что при кажущейся простоте способны выполнять чрезвычайно полезную работу.

    Особенности и назначение

    Перед клапаном стоит задача не допустить изменения движения потока жидкости в водопроводе. Для чего и зачем его устанавливать? Его установка позволяет контролировать отопление и свободное перемещение потока в одном направлении и перекрывание доступа для обратного направления водоснабжения.

    Больше всего проблем случается, если в системе направленной на односторонний поток вдруг появляются неполадки, и жидкость начинает течь в другом направлении в скважину. Примеров подобных ситуаций (когда поток возвращается к скважине) можно привести великое множество.

    Например, поверхностный насос устанавливают и подводят к скважине с помощью специальных шлангов. По этим шлангам откачивает воду в системе водоснабжения. Однако без заполненной камеры насос работать не сможет. В его камере необходимо постоянное наличие достаточного количества жидкости.

    Без использования блокираторов обратного действия в водопроводе хозяевам пришлось бы бегать к насосу каждый раз, когда появляется необходимость водоснабжения.

    А вот его установка (ремонт) на насос решает множество проблем. Его монтируют в самой нижней точке шланга. После подкачки достаточно количества жидкости автоматически блокирует оставшуюся воду в шланге держа, таким образом, камеру заполненной.

    Теперь насос может работать самостоятельно, а его владелец будет спокоен и сможет заняться своими делами.

    Монтаж такого прибора существенно снижает вероятность возникновения внештатных и аварийных ситуаций на трубопроводах или приборах, которые обслуживают. Применяют эти изделия достаточно широко как в промышленности, так и в бытовом отоплении, водопровода или канализации.

    Их устанавливают перед счетчиками воды, в бытовых трубопроводах, на отопительных контурах, в колодцах и т.д. А еще с помощью таких устройств можно разбить трубопровод на несколько участков, каждый из которых будет изолирован в случае появления аварийной ситуации.

    Устройство изделия и принцип работы

    Существует большое количество видов этих изделий, которые различаются между собой по степени герметичности и надежности. Под разную среду и условия эксплуатации можно подобрать подходящее устройство, которое будет надежно выполнять свою функцию.

    В соответствии с конструкцией обратные клапаны для воды можно классифицировать как:

    Обратный клапан в системе

    • Поворотный образец. В качестве запорного механизма выступает диск. Его закрепляют на ось, которая располагается вне проходного сечения. Установка этого вида популярна при диаметре трубопровода более 50 мм.
    • Двухстворчатый образец. На его оси по центру проходного сечения имеются две створки. Также больше подходят для труб диаметром более 50 мм. Конструкция не является идеальной и создает существенные потери напора рабочей жидкости.
    • Дисковый, в котором запорным механизмом служит диск. Этот диск располагается перпендикулярно к оси . Используют такие изделия при малых диаметрах трубопровода.
    • Пружинный устроен таким образом, что закрытие затвора происходит в результате усилия пружины. Их можно устанавливать в любом положении.
    • Подпружинный образец также имеет в своей конструкции пружину. Но в этом случае закрытие затвора происходит в результате силы тяжести. Место установки изделия такого вида — это горизонтальный или вертикальный, с подачей рабочей среды снизу вверх, трубопровод.

    Принципом работы в системе служит перекрытие затвором проходного сечения в том случае, если рабочая среда меняет вектор направления.

    Когда отсутствует течение, во входном патрубке рабочего потока равно значению давления в выходном патрубке.

    Приходит в движение затвор, который перекрывает проходное сечение и закрывается. При этом вектор силы, которая сдерживает затвор в закрытом состоянии, направлен в противоположную сторону движения рабочей жидкости.

    Во входном патрубке при увеличении давления, вектор силы потока будет противоположным вектору силы, которая удерживает затвор закрытым.

    Когда давление рабочей жидкости будет значительно превышать давление открытия, затвор начнет сдвигаться и открывать проходное сечение механизма. Это происходит за счет разницы давлений.

    В выходном патрубке при увеличении давления векторы рабочей среды и силы, которая удерживает затвор закрытым, сонаправлены. С ростом давления затвор будет еще сильнее прижиматься к корпусу.

    Как только давление от потока упадет, пружина или любой другой запорный элемент сразу же заблокирует трубы, так как у нее не будет больше противодействия со стороны потока.

    Возвратиться же обратно вода не может, так как его конструкция вообще не предусматривает открытие запорного элемента под давлением с другой стороны. Таким образом, носитель остается по ту сторону, в то время как новый поток в любой момент сможет открыть задвижку и попасть в систему.

    Установка запорного механизма

    Схема установки изделия имеет как общие правила, так и свои особенности при установке на различные системы.

    Общие правила установки:

    1. Необходимо учесть движение рабочей среды и правильно установить прибор так, чтобы стрелка на корпусе показывала в направлении потока.
    2. Устанавливать прибор лучше с учетом возможности доступа для замены (или если нужен ремонт) механизма чего не стоит делать без мастера.
    3. Подъемные поворотные механизмы необходимо устанавливать только горизонтально.
    4. Следует учесть возможность разборки изделия для ревизии.
    5. Резьбовые соединения необходимо дополнительно герметизировать. Для этого подойдет фум-лента, мотки льна или силикон.
    6. Если работать необходимо с грязной средой, то рекомендуется на входе смонтировать фильтр грубой очистки, так как носитесь с крупными частицами может повредить работе устройства, как показано на фото ниже.

    Процесс монтажа клапана

    Далее стоит рассмотреть, как правильно установить клапан на разные виды систем.

    Этапы работы

    Установка обратного клапана (и его ремонт по необходимости) на воду ведется по простейшей схеме. В многоквартирных домах, где есть раздельная подача воды, следует ставить приборы после счетчика воды. Если используется водонагреватель, то ставить механизм нужно на входе труб, что занимается подачей холодной воды.

    Установка обратного клапана на канализацию выполняется в комнатах, что находятся на первом или втором этаже. Место установки определяется, в зависимости, от наличия трапа на канализации для слива рабочей среды в полу.

    В этом случае механизм нужно ставить на высоте не выше 35 см от пола. Если канализация трапа не имеет, то установить его для канализации нужно на участке, расположенном выше, чем наиболее высокая точка ввода водоотведения. Монтаж производят на раструб или свободный конец трубы.

    Также продукты обратного действия монтируют на отдельные стояки в канализацию, однако происходит это редко, так как перекрывать канализацию можно только в крайнем случае. Особенно сложно это сделать тем, кто живет в многоквартирном доме.

    Вместо этого их монтируют непосредственно перед каждым сантехническим узлом. Например, перед унитазом (как на фото чуть ниже) или раковиной.

    Его монтаж на насос или вентиляцию выполняется непосредственно в вентканале. Обычно устанавливают изделие за вентилятором в колодце для вентиляции.

    Установленный обратный клапан для канализации

    Очень важно при монтаже убрать все зазоры между колодцем и клапаном и лишь потом, устанавливать вентилятор. Существуют также накладные механизмы, которые предполагают монтаж перед вентилятором. Если клапан механический, то к нему также подводят электричество, для осуществления контроля.

    Его применение на скважину осуществляется в обязательном порядке. Здесь требуется поставить его на насос, чтобы предотвратить течь из трубопровода при неработающем насосе.

    Также их монтируют на сами шланги, разбивая таким образом, на несколько отдельных частей, в каждой из которых будет находиться вода. Что практически исключает возможность холостой работы насосного оборудования или других систем, что обеспечивают работу скважины.

    Его монтаж на отопление считается сложнейшим процессом. В домах, где автономное отопление нужно ставить изделие на обратной магистрали перед входом в котел.

    Для улучшения работы системы отопления ставят циркуляционный насос. Чтобы защитить насос от гидравлического удара при включении и выключении, необходимо ставить обратный клапан Данфосс после насоса.

    Рекомендуется доверять подобные работы специалистам, так как самостоятельно вам вряд ли удастся справиться.

    Источник: http://homebuild2.ru/truby/ustanovka-obratnogo-klapana.html

  • akakpravilno.ru

    Обратный клапан для скважинного насоса



    Обратный клапан для скважинного насоса – это устройство, которое позволяет двигаться потоку воды лишь в одном направлении. В данном случае, от скважинного насоса к точкам водоразбора. Для того, чтобы понять необходимость установки обратного клапана в скважине на воду, рассмотрим, что происходит в ней при включении и выключении насоса.

    1.      Насос включен. Вода, под действием давления, создаваемого насосом, поднимается из скважины и поступает в мембранный гидроаккумулятор и дальше к точкам водоразбора. Если вода не потребляется, она накапливается в гидроаккумуляторе до достижения в нем верхнего порога давления, при котором реле давления выключает насос. Обратного тока воды в скважину нет, так как этому мешает давление, которое создает насос.

    2.      Насос выключен. Давление, которое создавал насос, исчезает и теперь, в принципе, ничто не мешает воде стечь обратно в скважину под действием силы тяжести. Вот чтобы этого не происходило и существует обратный клапан. Без него при выключенном скважинном насосе в системе отсутствовало бы давление. И при каждом включении насоса ее вновь и вновь приходилось бы заполнять водой.  Даже, если на входе в мембранный гидроаккумулятор (со стороны насоса) установить обратный клапан, все трубы, которые находятся до него, приходилось бы за каждым разом заполнять водой, тратя на это электроэнергию.

    Где устанавливать обратный клапан для скважинного насоса

    Вот мы плавно и подошли к вопросу о местонахождении этого узла. Ясно, что он должен стоять между насосом и мембранным гидроаккумулятором, иначе установка последнего теряет всякий смысл. Но где точнее? Наиболее предпочтительным представляется вариант расположения клапана в районе скважинного насоса на трубе ПНД. В этом случае:

    1.      При выключении насоса в скважину обратно сливается минимальное количество воды, то есть требуется минимальное количество электроэнергии для восполнения этой потери при включении скважинного насоса.

    2.      Через скважинный насос в обратном направлении пройдет минимальное количество воды, раскручивая в обратную сторону его рабочее колесо (крайне нежелательный режим работы насоса).

    3.      Чем больше пустого, не заполненного водой пространства между мембранным гидроаккумулятором и насосом, тем сильнее разгонится вода при включении последнего и, следовательно, тем сильнее будет гидроудар.

    На практике обратный клапан для скважинного насоса устанавливают непосредственно на выходе из самого насоса. Если насос неглубоко загружен в скважину  и скважина недалеко от дома, то можно ограничиться одним клапаном. Если же насос опущен глубоко и артезианская скважина находится на почтительном расстоянии от автоматики, то следует поставить минимум еще один клапан. Обычно его ставят рядом с гидроаккумулятором и автоматикой.

    Виды обратных клапанов для насоса в скважине

    Конструктивно, все обратные клапана для скважинного насоса идентичны – корпус из нержавеющей стали или латуни, внутри которого имеется подпружиненная тарелка из пластика или металла с резиновым уплотнителем.

    В заключении следует сказать, что многие модели скважинных насосов имеют в своей конструкции обратный клапан – Grundfos, Pedrollo, Lowara и др. А вот, например, насосы Водомет встроенного обратного клапана не имеют.

    aquabur.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
