Сделать мотокультиватор из бензопилы своими руками

Бензопила пользуется большим спросом среди любителей самостоятельно вести домашнее хозяйство. Основа ее конструкции также нередко служит материалом для собственноручного создания культиватора. Скромный вес и приличная мощность будут отлично сочетаться с компактностью будущего агрегата.

Изготовление культиватора из бензопилы «Урал»

Покупать мотокультиватор с целью обработки небольших придомовых участков в большинстве случаев неоправданно. Ведь помимо него, так или иначе, придется приобретать навесной инвентарь. Не нужно также забывать, что некоторые магазинные варианты довольно требовательны к маслам и топливу. В таком случае можно изготовить мотокультиватор из бензопилы своими руками. Самодельные агрегаты, также как и их дорогостоящие аналоги, состоят из таких элементов:

  • Двигателя;
  • Топливного бака;
  • Рамы;
  • Промежуточного вала.

Все эти составляющие, кроме рамы, можно взять у старой бензопилы. Перед тем, как приступить к изготовлению самоделки, необходимо подготовить приблизительный чертеж.

Он послужит своеобразным планом, по которому вы сможете сориентироваться в процессе изготовления. Дальнейший алгоритм создания выглядит следующим образом:

  1. Для начала раскрутите старую бензопилу и демонтируйте мотор, редуктор и топливный бак;
  2. После этого начните сваривать раму. Для ее изготовления используйте металлические уголки, сечением 32×32 мм. Конструкция должна быть достаточно прочной, и легко выдерживать вибрацию и дополнительный груз;
  3. К верхним поперечным уголкам рамы прикрепите мотор;
  4. Под двигателем на специальных кронштейнах установите и закрепите топливный бак. Нижнюю его часть потребуется защитить металлической пластиной;
  5. Опоры промежуточного вала следует закрепить на вертикальных передних стойках рамы;
  6. Для закрепления подшипников ходового вала, соедините опоры продольными уголками;
  7. Далее приступите к созданию органа управления – для этого подойдет металлическая поперечная перекладина, длиной 30 см.;
  8. При необходимости прикрепите к нижней поперечине рамы колеса – их можно «одолжить» у старого авто или купить два небольших колеса для хозяйственной тачки.

После сборки необходимо протестировать агрегат. Для этого заведите двигатель и пройдитесь с культиватором по грядке. Наверняка, вы заметите, что конструкцию требуется утяжелить. Для этого можно взять любой груз и расположить его в передней части каркаса. Обязательно закрепите утяжелитель, иначе он может сместиться под воздействием вибрации и повредить мотор или промежуточный вал.



Культиваторы, изготовленные на основе пилы «Урал», не будут иметь достаточной мощности для применения габаритного навесного оборудования. Они предназначаются для вспашки грунта, однако, их все же можно оборудовать сцепным устройством. Для этого нужно купить сцепку в любом магазине сельхозтехники и оборудовать ею конструкцию. Сконструированные таким образом культиваторы могут эксплуатироваться в паре с небольшой самодельной бороной или плугом. Однако нужно помнить, что при работе с такого рода оборудованием необходимо делать небольшие перерывы.

Особенности создания культиватора из бензопилы «Дружба»

Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.

Создание агрегата выполняется по такому алгоритму:

  1. Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
  2. После этого прикрутите звездочку мостового редуктора;
  3. Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
  4. Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
  5. Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см.;
  6. В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
  7. Для комплектации возьмите центробежное сцепление от того же мопеда;
  8. Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.

В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.

Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.

pro-motobloky.ru

Мотоблок своими руками, из бензопилы описание, фото, видео

Оглавление:

Среди домашних мастеров большой популярностью пользуется бензопила. Ее можно использовать как универсальный привод чтобы сделать мотоблок своими руками из бензопилы. Солидная мощность и небольшой вес хорошо сочетается с ее компактными размерам. Благодаря этому бензопилу можно агрегатировать с велосипедом, лебедкой, льдобуром, пилорамой и мотоблоком.

Каждый может изготовить своими руками интересные самодельные конструкции из бензопилы. Для этого понадобится знание основ черчения и конструирования, поскольку главными условиями нормальной работы агрегата, является качество сборки и точность всех размеров.


Как сделать мотоблок своими руками из бензопилы

Рассмотрим вариант конструкции по созданию мотоблока из бензопилы. Для небольших участков приобретение мотоблоков во многом неоправданно. Ведь, кроме самого мотоблока, необходимо приобрести множество запчастей и дополнительных приспособлений. Также они довольно требовательны к горюче-смазочным материалам. Но поскольку мотоблок намного облегчает труд на приусадебном участке, чтобы выйти из этой ситуации, можно сделать самодельный мотоблок из бензопилы.

Раму изготавливаем в виде куба, используя уголки 32х32. Двигатель прикрепляется на поперечные уголки верхней части каркаса. Немного ниже, на кронштейнах устанавливается топливный бак. Опоры промежуточного вала устанавливают на передних вертикальных стойках. Чтобы прикрепить подшипники ходового вала, нужно опоры присоединить к продольным уголкам.

В результате получаем мотоблок, центр тяжести которого находится над опорной поверхностью колеса. В передней части рамы, по необходимости, используется металлический груз. Ручное управления можно изготовить в виде перекладины из труб, диаметр которых 30 мм. Отличным материалом для изготовления колес, будет обрезиненный каток.

В самодельном мотоблоке используются две звездочки: ведущая звездочка и на промежуточном вале. В зависимости от используемых агрегатов и условий эксплуатации, необходимо подобрать передаточное отношение между промежуточным и ходовым валом.

Мотоблок из бензопилы дружба своими руками

Главной целью в создании мотоблока было использование в основе бензопилы «Дружба». При этом обойтись только слесарными работами, не прибегая к токарным. Скорость мотоблока на первой передаче составит 2,5 км/час, при мощности двигателя в 4 л.с. Этого вполне достаточно для фрезеровки почвы, окучивании картошки и копании картошки лапой.

Конструкция мотоблока довольно проста. Стальной воротниковый фланец РУ-32 насаживается на главный вал, чтобы прикрутить звезду «мостового редуктора». Вал «мостового редуктора» взят от моста УАЗа, диаметр которого 30 мм. Чтобы увеличить расстояние от моста редуктора до земли, используется двурядная цепь и две звезды от автомобиля ВАЗ. Звезды типа ГРМ, за счет маленького диаметра увеличит расстояние на 15 см до земли.

На главный мост устанавливаем корпусный подшипник, с внутренним диаметром 30 мм. Коробкой передач и редуктором выступает мотор от мопеда «Карпаты». Используется штатное центробежное сцепление. Установленные цепи и звезды были сняты с китайских мопеда «Дельта». Для насаждения на фрезу или ось колес используется стальная труба (32).

После того, как собрали все элементы механизма воедино, можно наслаждаться его работой. Большим преимуществом самодельного мотоблока является отсутствие требовательности к горюче-смазочным материалам. Еще одним плюсом является абсолютная автономность работы, что позволит пользоваться мотоблоком в любом месте.

Мембранный тип карбюратора и герметичная система подачи топлива позволят мотоблоку работать в любых условиях. Подобный самодельный мотоблок из бензопилы «Дружба» можно использовать на приусадебном участке, площадью 15-20 соток.

motoblok-kultivator.com

Мотоблок из бензопилы — изготовление, чертеж, инструкция

Самым простым и легким вариантом создания самодельного мотоблока является переделка его из бензопилы. Для этих целей может подойти любая модель, которая имеется у вас дома. Благодаря мощному мотору, легкой конструкции и высокой производительности, такие самодельные хорошо подходят для эффективного возделывания земли на участке.

Как сделать мотоблок из бензопилы своими руками?


Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов.

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме.

  • Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
  • Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
  • Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
  • Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
  • На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
  • Из небольших металлических труб конструируют ручки для управления.
  • Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Создание мотоблока из бензопилы «Дружба»


Бензопила «Дружба» считается лучшим выбором для изготовления мотоблока. Эта простая и очень производительная техника, наверняка, имеется в вооружении многих хозяев. Используя ее конструкционные элементы, можно изготовить достаточно мощный мотоблок, так как она имеет следующие особенности:

  • Благодаря малому весу такую технику можно использовать для проведения работ любой сложности.
  • Очень производительный двигатель.
  • Компактность и прочность.

На основе этого устройства получается качественный мотоблок, скорость которого составляет 2,5 км/час, а мощность около 4 л с.

Процесс создания агрегата схож с методом, который применяется для всех других моделей, но также есть свои нюансы:

    • Главный вал будущей конструкции оборудуется специальным фланцем, который имеет воротниковый тип, РУ-32, что позволит затем легко прикрутить редукторы мостового вида.
    • От УАЗа берутся звездочки и вместе с двухрядной цепью устанавливаются на будущее устройство и позволяют увеличить расстояние от редукторного моста до земли. Звездочки типа ГРМ позволяют увеличить расстояние до почвы на 15 см.
    • Подшипники корпусного типа прикручиваются к главному мосту, их диаметр составляет 30 мм.
    • Редуктор с коробкой передач можно сконструировать из мотора от мотоцикла «Карпаты», необходимо обеспечить центробежное штатное сцепление.
    • Чтобы установить фрезы и затем установить колеса, нужно использовать стальную трубу.

Впереди рамы нужно установить груз, который сможет удерживать центр тяжести.

В качестве ручек приваривается труба, диаметром 30 мм.


Как только мотоблок из бензопилы будет готов, его можно протестировать на участке. Для это залейте горючее и попробуйте выполнить работы. При необходимости доработайте свое устройство.

Преимуществами такого агрегата являются:

  • возможность использования разнообразных смазочных и горючих материалов;
  • работа в полностью автономном режиме;
  • пригодность для любых типов работ.

Чтобы создать такой тип техники из бензопилы, не нужны специфические знания. Достаточно немного смекалки и желания получить эффективную технику. Самодельный мотоблок пригодный для использования на частных участках и на дачах.

sadovaja-tehnika.com

Мотоблок из бензопилы дружба и урал

Дачники, имеющие в своем владении мотоблок, не знают проблем с обработкой земельного участка, проводя ее быстро и эффективно. Но что делать, если участок земли маленький и покупать дорогостоящую сельскохозяйственную технику дорого. Выходом из ситуации станет модернизация бензопилы в самодельную установку для обработки земли.

Этот недорогой и мощный инструмент, при желании модернизируется в мотоблок, который справляется с возложенными на него обязанностями не хуже специализированной техники. Давайте разберемся, как собрать мотоблок из бензопилы и какие инструменты для этого понадобятся.

Описание мотоблока с двигателем от бензопилы

Итак, у нас есть бензопила, которая используется не так уж часто, или вовсе валяется без дела. В таком случае, сделав некоторые расчеты и подготовив нужные материалы, наша пила превращается в отличный мотоблок. Принцип сборки самодельной сельскохозяйственной техники, в зависимости от марки производителя, может меняться, но общие принципы заключаются в следующем:

  • Самым важным шагом считается подготовка чертежа, руководствуясь которым вы соберете требуемую конструкцию. Чертежи и схемы мотоблока из бензопилы своими руками можно составить как самому, так и скачав готовые расчеты из интернета. Найти их не составит никакого труда, достаточно вбить запрос в поисковик и подобрать понравившийся вариант сборки;
  • Чертежи найдены, а значит пора собирать раму, для нашего мотокультиватора;
  • Как только рама готова, к ней крепится мотор пилы и ее бензобак;
  • В последнюю очередь устанавливаются дополнительные элементы системы, отвечающие за управляемость и прочий функционал;

Обратите внимание! В качестве мотора подойдет не только мотор от бензопилы, но и двигатель, снятый с мотоцикла или мопеда.

Для реализации идеи подготовьте следующие материалы:

  1. Мотор от любой имеющейся бензопилы. Лучше всего для этого подходит пила Дружба и Урал;
  2. Руль, снятый с мопеда или мотоцикла;
  3. Сварочный аппарат;
  4. Трубы и листы металла, в количестве необходимом для сборки каркаса мотоблока;
  5. Колеса от нерабочей техники;
  6. Трансмиссия;

Подготовив все элементы конструкции и собрав их в соответствии с чертежом, вы получите устройство со следующими характеристиками:

  • Мощное. Некоторые самодельные конструкции имеют мощность в 9 лошадиных сил;
  • Легкое;
  • Малогабаритное;
  • Моторы, используемые в бензопилах, обладают большим запасом прочности, что позволяет работать на самодельной установке продолжительное время;
  • Экономное;

В качестве примера для сборки, рассмотрим 2 варианта двигателей, снятых с бензопил Дружба и Урал. Они считаются наиболее подходящими для нашей затеи и вот почему.

Дружба

Бензопила дружба имеет следующие характеристики:

  1. Мотор мощностью в 3,5 лошадиных силы;
  2. Масса – 7 килограмм;
  3. Объем бензобака – 0,55 литра;
  4. Объем масляного бачка – 0,26 литра;

Для сборки рекомендуется использовать модель Дружба 4-го поколения.

Урал

Продукция, выпускаемая под торговой маркой Урал, имеет отличные от Дружбы характеристики. Различия заключаются в следующих деталях:

  • Мощность Урала выше, чем Дружбы и составляет 5 лошадиных силы;
  • Двигатель во время работы вырабатывает много копоти;
  • Редуктор, установленный на пилу, имеет свойство время от времени клинить;
  • Мелкие соринки, попадая в двигатель пилы Урал сгорают, не причиняя ему особых повреждений;

Как вы видите, каждая модель имеет свои плюсы и минусы. Делать мотоблок из мотора бензопилы Урал, или конструировать самодельный мотоблок из деталей бензопилы Дружба – решать только вам.

Изготавливаем мотоблок из бензопилы Дружба

По мнению дачников, уже испробовавших все прелести самодельных мотоблоков из бензопилы, собранных своими руками, Дружба показывает лучший результат после реконструкции. Процесс сборки в зависимости от используемого чертежа может меняться, но общие этапы сборки состоят из следующих шагов:

  • Рама проектируется согласно чертежу;
  • Устанавливаем специальный фланец на главный вал, посредством которого вал будет крепится к основной конструкции мотоблока из бензопилы;
  • На рынке подержанных деталей приобретаем звездочки от автомобиля УАЗ. С их помощью будет создаваться зазор между поверхностью земли и редукторным мостом;
  • Берем подшипники диаметром 30 миллиметров. Крепим их к основному мосту;
  • Редуктор, оснащенный коробкой передач, собирается из мотоциклетного двигателя;
  • Фрезы и колеса самодельного культиватора устанавливаются на стальную трубу, необходимого диаметра;

Обратите внимание! Не забудьте установить груз в передней части мотоблока. Это поможет держать центр тяжести самодельной сельскохозяйственной техники.

В качестве управляющего элемента конструкции используются следующие приспособления:

  1. Самодельное, сделанное их металлической трубы;
  2. Руль от мотоцикла;

Самостоятельное изготовление мотоблока из бензопилы Урал

Порядок сборки мотоблока с двигателем от Урала, ничем не отличается от инструкции, представленной выше. Различия могут возникнуть из-за особенностей выбранного чертежа, но в основном они незначительны. После сборки обязательно протестируйте оборудование, делая это с максимальной осторожностью. Не забывайте устанавливать утяжелитель в передней части мотоблока, надежно фиксируя его на корпусе. Если деталь закрепить ненадежно, во время работы мотокультиватор начнет вибрировать, что приведет к повреждению двигателя.

Желательно собирать конструкцию под присмотром опытного специалиста, хорошо разбирающегося в технике. Собирать самодельную технику впервые, без опыта в данной сфере, чревато непредсказуемыми последствиями. В лучшем случае вы просто угробите пилу, а в худшем пострадает ваше здоровье. Помните, что соблюдение техники безопасности и внимательность при выполнении всех этапов сборки – залог стабильной работы устройства. По возможности приобретите нормальный мотоблок, а самодельный аппарат используйте в крайних случаях.

vsemotobloki.com

Как сделать мотоблок из бензопилы своими руками?

У большинства мастеров в арсенале есть бензопила. Однако данный инструмент может использоваться крайне редко или вовсе лежать без дела. А вот огород обрабатывать нужно регулярно, при этом тратя и время, и свои драгоценные силы. Если вы мастер на все руки, вы можете сделать мотоблок из бензопилы.

Как это сделать, какие инструменты использовать, что необходимо учитывать при создании чертежей — на все эти вопросы вы найдете ответы в нашей статье. К тому же мы расскажем о том, как сделать мотоблок из бензопилы «Дружба».

С чего необходимо начать?

Если у вас участок совсем небольших размеров, для вас неоправданно покупать дорогостоящий мотоблок. К тому же такая техника требует тщательного ухода, покупки дополнительных смазочных жидкостей, горючего и деталей. Если у вас есть бензопила, вы с легкостью сможете ее модернизировать.

Бензопила имеет компактные размеры, небольшую массу, но при этом достаточно большую мощность. Именно поэтому она может выступать универсальным приводом, чтобы создать мотоблок для обработки земли.

Весь этап переделывания бензопилы в мотоблок проходит в несколько этапов:

  • создание чертежа. Без этого вы не сможете сделать действительно качественную технику. На схеме у вас должны быть обозначены все детали, места их крепления, а также четко просчитаны размеры;
  • изготовление рамы. Она должна быть из куба с углами 32 на 32 миллиметра;
  • мотор крепится на поперечные верхние каркасные углы, а бак для горючего с помощью кронштейнов монтируется немного ниже;
  • впереди также нужны вертикальные стойки, необходимые для промежуточных опор вала. Для монтажа подшипников нужно установить специальные опоры к продольным углам.

Как сделать мотоблок из бензопилы «Дружба»?


В основном у всех владельцев частных домов есть бензопила «Дружба». На ее основе получается вполне качественный мотоблок, скорость которого составит 2,5 километра в час на 1 передаче, а мощность — около 4 лошадиных сил.

Процесс создания мотоблока точно такой же, как и из бензопилы другой марки, и он был описан в прошлом разделе. Есть, конечно, и некоторые отличия, особенности.

Сделать такой агрегат довольно просто. Первым делом вам нужно очень аккуратно прикрепить на главный вал воротниковый фланец РУ-32. Он необходим для того, чтобы можно было прикрепить мостовой редуктор, вал которого берется от моста УАЗа. Увеличить промежуток между землей и мостом редуктора можно с помощью двухрядной цепи и двух звезд от ВАЗа.

Мотор от мопеда «Карпаты» с легкостью выступает в роли коробки передач и редуктора. Центробежное сцепление — штатное. Труба из стали используется для насаждения на фрезу или ось колес.

Такая техника имеет массу достоинств:

  • подходит для небольших участков — 15-20 соток;
  • нет особых требований к смазочным и горючим материалам;
  • работа автономна, поэтому вы агрегатом сможете пользоваться практически в любом месте.

Как видно из всего вышесказанного, сделать мотоблок из бензопилы «Дружба» или из любой другой марки, очень просто. Достаточно лишь некоторые умения в слесарских и токарных работах, а также иметь в наличие все необходимые инструменты и материалы.

pro-motobloky.ru

Культиватор из бензопилы — своими руками, особенности

Современные бензопилы и различные приставки к бензопилам позволяют решать многочисленные задачи. А старые устройства подойдут для создания мотокультиваторов, обрабатывающих участки небольшой площади.

Культиватор вполне можно изготовить самостоятельно из бензопилы. Благодаря небольшой массе и хорошей мощности пилы получится компактный агрегат для обработки почвы.

Как изготовить культиватор из бензопилы «Урал» своими руками?

Если дисковый роторный культиватор используется нечасто и на небольших территориях, то покупка агрегата считается достаточно неоправданной. Кроме того придётся приобрести дополнительные навесы.

Самодельный мотокультиватор из бензопилы включает такие детали:

  • Мотор;
  • Топливный бак;
  • Раму;
  • Промежуточный вал.

Указанные элементы есть у бензопилы, необходимо найти только раму.

Алгоритм изготовления агрегата:

  1. Старая бензопила раскручивается, демонтируется двигатель, редуктор и бензобак;
  2. Рама сваривается. Понадобятся уголки из металла с сечением 32*32 мм. Конструкция должна отличаться прочностью, не бояться постоянного вибрирования при работе и выдерживать дополнительные грузы;
  3. Мотор крепится к верхним поперечным уголкам;
  4. Топливный бак устанавливается и закрепляется под мотором с помощью специальных кронштейнов. Нижняя часть должна быть защищена металлической пластиной;
  5. Опоры промежуточного вала закрепляются на передней стойке рамы продольными уголками;
  6. Орган управления создаётся поперечной перекладиной из металла, длина которой 30 сантиметров;
  7. Также на нижнюю поперечину рамы могут быть прикреплены колёса для удобства транспортировки агрегата. Подходят колёса из старого автомобиля.

Специфика применения:

  • После сборки культиватор должен быть протестирован. Мотор запускается, нужно сделать один проход по грядкам;
  • Конструкция утяжеляется. Груз располагается на передней части каркаса. Утяжелитель закрепляется, чтобы он не сместился при вибрировании устройства и не повредил двигатель/промежуточный вал.

Мотокультиватор из бензопилы Урал имеет небольшую мощность, потому нет возможности использовать большие навесы. Но можно приобрести сцепку для применения самодельной бороны и плуга.

Работая с таким агрегатом, нужно делать частые перерывы, чтобы он не перегрелся и не вышел из строя.

Особенности изготовления мотокультиватора из бензопилы «Дружба»

Самодельный культиватор из бензопилы «Дружба» позволяет обрабатывать небольшие участки. Его параметров хватит для выполнения различных работ: почва фрезеруется, клубни картошки окучиваются и выкапываются.

Технические характеристики:

  • Мощность двигателя – около 4 л. с.;
  • Наличие двух передач;
  • Максимальный уровень развивающейся скорости – 2,5 км/ч.

Особенности мотокультиватора из бензопилы:

  • Главный вал соединяется с воротниковым фланцем РУ-32 из металла;
  • Прикручивается звёздочка мостового редуктора;
  • Выполнить присоединение вала мостового редуктора с диаметром 3 сантиметра;
  • Дистанцию между редуктором и почвой можно увеличить с помощью двурядной цепи и двух звёздочек из ВАЗа. Так клиренс может быть в пределах 15 см;
  • Подшипник корпуса с диаметром 3 сантиметра устанавливается и закрепляется на главном мосту;
  • Для установки врез и колёс понадобится стальная труба, длина которой 32 сантиметра.

Специфика применения:

  • Культиватор из ручной бензопилы неприхотлив к используемым жидкостям;
  • Агрегат отличается автономностью, потому может быть использован вне зависимости от времени и места;
  • Внутренняя конструкция устройства герметичная, потому культиватор работает и под дождём, и в сильную жару;
  • Готовая техника может эксплуатироваться на участках с площадью в пределах 10-20 соток.
Если нет возможности или времени заниматься самостоятельным изготовлением культиватора, стоит обратить внимание на мотокультиватор Форза, способный справиться с задачами различной сложности.

sadovaja-tehnika.com

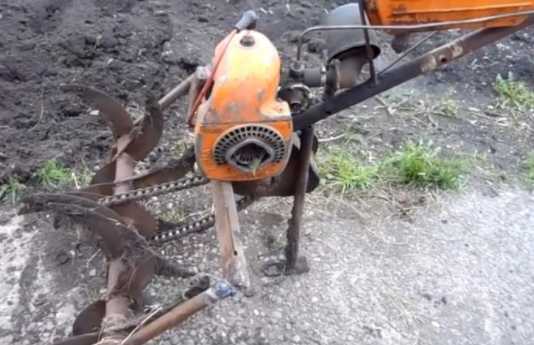

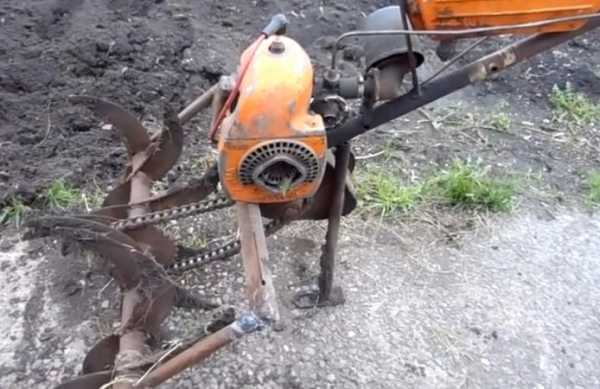

Самодельный культиватор из бензопилы своими руками

Ещё одна самоделка из бензопилы — культиватор, сделанный своими руками Геннадием Безуглым.

Народные умельцы находят всё новые способы применения для бензопил, и на этот раз мы рассмотрим самоделку культиватор из бензопилы. У автора была в хозяйстве старенькая китайская бензопила, он решил сделать из неё мотоблок фрезу для обработки своего огорода.

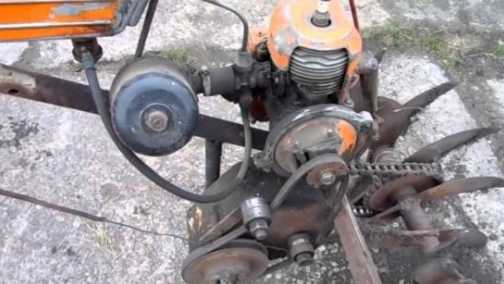

Рассмотрим конструкцию самодельного приспособления подробно. Культиватор состоит из переднего направляющего колеса и самодельных фрез, которые в свою очередь приводятся в движение через редукторы двигателем от бензопилы.

Редукторы взяты от болгарок, в этой конструкции они понижают обороты двигателя.

Крутящий момент передаётся от двигателя на редукторы, затем по цепной передаче непосредственно на фрезы.

Вот такое оригинальное решение придумал умелец, отличный самодельный культиватор из бензопилы, для обработки огорода!

Автор самоделки: Геннадий Безуглый.

Популярные самоделки из этой рубрики

Тележка для мотоблока своими руками...

Мотоблок своими руками

Чертежи картофелекопалки для мотоблока: размеры, ф...

Самодельный прицеп для мотоблока...

Самодельный минитрактор «Радомир» (87 ...

Самодельный окучник для трактора...

Самодельный гусеничный трактор...

Передний адаптер для мотоблока своими руками...

Минитрактор из «Муравья»...

Самодельный мотоблок

Прицеп для мотоблока своими руками...

Дисковый окучник своими руками...

Загрузка...

sam-stroitel.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
