Самодельный Кузнечный горн на угле

В этой статье с помощью мастера-самодельщика, мы рассмотрим, как сделать кузнечный горн, работающий на угле. По словам мастера использования угля, вместо других видов топлива, наиболее экономично. Для изготовления горна мастер использовал следующие

Инструменты и материалы:
– Профильная труба 40 * 40 мм;
– Профильная труба 25*25
-4 мм лист металла;
-Колеса;
-50 мм плоский стержень из мягкой стали;
-Огнеупорный цемент;
-Труба из нержавеющей стали диаметром 50 мм;
– 2 изгиба из нержавеющей стали диаметром 50 мм;
-Воздуходувка;
-Редуктор ПВХ;
-Крепеж;
-Шпаклевка;
-Грунтовка:
-Краска:
-Картон;
-Сварочный аппарат;
-Электроды обычные и для нержавеющей стали;
-УШМ;
-Электролобзик;
-Отрезные и полировальные круги;
-Сверлильный станок;
-Сверла;
-Сварочные магниты;
-Струбцины;
-Сварочная маска;
-Молоток;
-Щетка по металлу;

-Рулетка;
-Маркер;

Шаг первый: разметка
На металлический лист мастер наносит разметку. Размечает два прямоугольника 762*508 мм (размер горна). И 914*660 мм, (стенки). По центру размечает место для решетки.

Шаг второй: резка
С помощью электролобзика и УШМки вырезает среднюю часть столешницы и углы заготовки. При резке лобзиком смазывает лезвие маслом.

Шаг третий: стенки
Три стенки мастер не отрезал полностью, а прорезал канавку, согнул и сварил. Одну стену отрезает, с этой стороны будет подаваться заготовка в топку.

Шаг четвертый: топка
Топка имеет форму усеченной пирамиды. На металле делает разметку, затем вырезает.

Сваривает топку.

После зачистки швов приваривает топку к столешнице.

Шаг пятый: рама
Из квадратного профиля мастер изготавливает раму стола.

Шаг шестой: воздушная камера
Изготавливает воздушную камеру. В нее будет нагнетаться вентилятором воздух. Камера изготавливается из металла. Периметр камеры соответствует периметру топки в нижней ее части. Одной стороной камера приваривается к нижней части топки. Остальные части закрыты, кроме одной торцевой стенки и части нижней. К этой торцевой стенки мастер приваривает пластину с круглым отверстием. В нижней части будет изготавливаться дверца.

Шаг седьмой: воздуховод
Воздуховод, для подачи воздуха от воздуходувки до камеры, мастер изготовил из нержавеющей трубы. На один конец трубы приварил фланец, для крепления трубы к камере.

Шаг восьмой: пластины крепления колес
Для возможности перемещения на ножках стола будут установлены колеса. Для крепления колес мастер изготавливает четыре металлические пластины. По углам пластин сверлит крепежные отверстия. Приваривает пластины к ножкам.

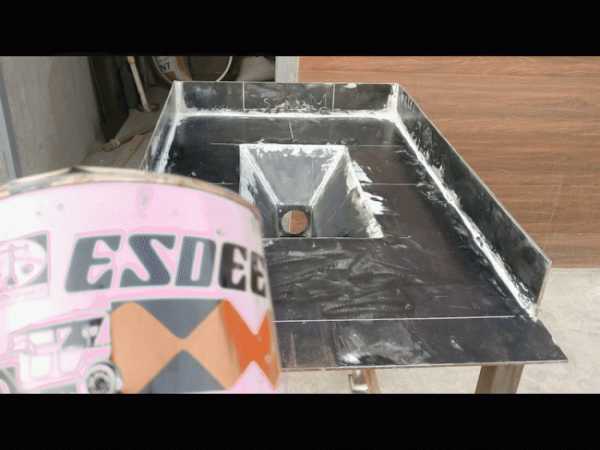

Шаг девятый: шпаклевка
Так как сварные швы у мастера получились неровные он шпаклюет их и шлифует.

Шаг десятый: дверца
Для удаления продуктов сгорания в воздушной камере мастер делает дверцу. Как мы помним из шага шестого, часть низа воздушной камеры мастер не закрывал. Вот в эту часть мастер и устанавливает дверцу. Дверца выполнена из металлической пластины и крепится к камере с помощью петли. К дверце мастер приваривает металлическую ручку.

Шаг одиннадцатый: воздуходувка
Для соединения воздуховода с воздуходувкой мастер использовал пластиковый фитинг. Из фанеры были изготовлены уплотнительные втулки.

Из профиля изготавливает и приваривает к основанию рамку крепления воздуходувки. Затем устанавливает ее на рамку и измеряет и отрезает трубу воздуховода.

Шаг двенадцатый: грунтовка и покраска
Наносит на металлические части горна два слоя грунтовки, а затем два слоя краски.

Шаг тринадцатый: сборка
Прикручивает к пластинам колеса. В рамке крепления сверлит отверстия и устанавливает воздуходувку. Закрепляет горн на раме.

Шаг четырнадцатый: испытания
После сборки горна мастер-самодельщик провел испытания. В ходе испытания выявился один серьезный недостаток. Металлическая поверхность горна сильно раскаляется и может прогореть. Для устранения этой проблемы мастер решил сделать прокладку из огнеупорного цемента.

Шаг пятнадцатый: огнеупорная прокладка
Для заливки прокладки мастер изготовил из картона форму. Установив форму в топку заложил между картоном и металлом цемент. Затем отрезал шесть полипропиленовых трубок. Трубками мастер закрыл болты крепления стола к раме. Затем уложил цемент по всей поверхности стола. Также прокладка была армирована металлическим прутом. После двух суток снял форму и трубки, отшлифовал поверхность.

Все готово, теперь можно приступать к работе.

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

виды и особенности самостоятельного изготовления в домашних условиях

Специальное устройство, предназначенное для разогрева рабочих заготовок до температуры ковки во время металлообработки, известно как кузнечный горн. Существует несколько видов горна, каждый из которых имеет свои особенности.

Не исключена возможность того, что кузнечный горн своими руками можно сделать несколькими простыми способами.

Конструкция и предназначение устройства

Первый кузнечный горн своими руками был изобретен еще древними халибами. В наше время существует несколько вариантов конструкций этого устройства. При их классификации ориентируются на такие факторы горнов:

Топливо, которое используется для розжига (уголь, газ, кокс, мазут).
Конструкция горна.

Размеры устройства.
Цель, с которой предполагается его использование (нагрев под ковку, термообработка заготовки).

В качестве топлива может использоваться мазут, газ или уголь. Как правило, чаще всего применяется уголь. Этот вариант топлива отличается безопасностью и невысокой стоимостью. Что касается мазута или кокса, эти виды топлива относятся к дорогостоящим, а также загрязняющим окружающую среду.

Использование газа обеспечивает высокий уровень коэффициента полезного действия, но в то же время требует более тщательного обслуживания установки.

Горны на угле

Горны, которые в качестве топлива используют уголь, отличаются простым устройством и практичностью использования. Конструкция устройства этого вида состоит из таких рабочих частей:

Крыша и стенки. Для их возведения применяют кирпич, обладающий огнеустойчивыми свойствами. Это может быть шамот или динас.
Гнездо. Именно в нем и происходит нагревание рабочих заготовок.
Зонт. Состоит из шторок, откидного типа. Его основное предназначение заключается в улучшении естественной тяги рабочего пространства.
Задняя стенка. В ней проделываются специальные отверстия, через которые обеспечивается подача исходящего потока воздуха.
Воздушный кран. Посредством его использования выполняется подача воздуха в гнездо горна.
Короб. Для его выполнения используется жаропрочная сталь. С его помощью происходит соединение входного отверстия и гнезда.
Закаленная емкость. Она может быть выполнена как из кирпича, так и из стали. Основное ее предназначение заключается в понижении температуры рабочих заготовок после их термической обработки. Благодаря этому можно исключить процесс образования на них термотрещин.
Дымоход. Через него выводятся продукты сгорания топлива.

Если говорить о недостатках твердотопливного горна, следует отметить сложность процесса его розжига. Усложняется розжиг особенно в том случае, когда горн на протяжении длительного времени стоял неиспользованным. Для этого кузнецу необходимо обладать определенными навыками.

Подготовку горна к использованию нужно проводить в такой последовательности:

очистить гнездо от остатков золы и сгоревших углей;
продуть дымоход и каналы, по которым проходит воздух посредством использования сжатого воздуха. Для этого можно использовать обычный пылесос;
насыпать на дно гнезда горна немного угля. При этом следует обратить внимание на то, что отверстие, расположенное на дне короба, должно остаться открытым;

для облегчения процесса розжига рекомендуется на поверхность угля положить немного ветоши, смоченной жидкостью для розжига костров. Вместо ветоши можно использовать древесные опилки;
когда уголь хорошо разгорится, можно понемногу подсыпать уголь небольшими порциями;
теперь необходимо открыть кран подачи воздуха и установить его посредине положения;
как только уголь станет прогорать, можно повысить интенсивность подачи потока воздуха;
при образовании на поверхности угля корки можно приступать к прогреву рабочей заготовки и подготовки ее для работы.

Так как температура под коркой выше, чем на ее поверхности, заготовка помещается непосредственно под корку. Если толщина корки достигает больше 5−10 мм, ее рекомендуется разрушить. В противном случае уровень теплопроводности становится меньшей.

Для того чтобы заготовка прогрелась равномерно по всей площади, ее необходимо периодически переворачивать. Стоит также обратить внимание на цвет огня. Он должен быть равномерный, а также иметь одинаковый цвет.

Ни в коем случае нельзя допустить перегрева металла. При этом он будет намного сложнее поддаваться обработке.

Устройства, работающие на газе

Отличительной чертой данного вида горнов является то, что подготовить их к работе намного проще, чем кузнечные горны, работающие на твердом топливе.

Если говорить о конструкции горнов газового типа, она состоит из таких элементов:

Камера. Для ее изготовления используется материал, обладающий огнеупорными свойствами. С внешней стороны камера обкладывается сталью с жаростойкими свойствами.
Заслонка передняя. Ее открывание обеспечивается посредством использования противовеса или шарниров. Для того чтобы имеет возможность наблюдать за тем, что происходит внутри камеры, в одной из ее стен монтируется небольшое смотровое окно.

Под. Для его изготовления используется шамотный кирпич, обладающий жаростойкими свойствами.
Горелка. Возможно использование горелок нескольких типов. При определении типа горелки главным фактором является разновидность газа, который используется. Например, если в качестве топлива применяется смесь пропан-бутана, используется горелка диффузного типа. Горелки этого типа гарантируют равномерность нагрева рабочей заготовки, а также образование минимального количества угара.
Редуктор смесительный. Воздух входит в газовую смесь, которая находится в баллоне.
Сопло. Его форма имеет непосредственную зависимость от формы заготовок, которые будут использоваться в процессе работы.
Решетка колосников. Ее предназначение заключается в повышении показателя тяги, а также в обеспечении сбора окалин.
Вентилятор. С его помощью воздух нагнетается к горелке.

Для обеспечения работы газовых кузнечных горнов необходимо обязательное присутствие источника энергии. В связи с этим горны этого вида применяются для нагрева до температуры ковки заготовок большой длины. В таких горнах процесс их нагрева происходит намного быстрее.

Использование газовых горнов возможно при соблюдении таких правил безопасности:

помещение кузнецы необходимо периодически проветривать, дабы предотвратить скопление газа;
возле горна не допускается располагать устройства, в которых находится кислород или смеси, содержащие его;
посредством использования газоанализатора необходимо проверить окончательное сжигание газа перед новым запуском горна.

Только при условии соблюдения правил использования и безопасности горна газового типа его применение будет оправдано.

Самостоятельное изготовление

Перед тем как сделать горн, необходимо определиться с типов устройства. Самодельные горны могут быть двух видов:

Закрытый. Его конструкция оборудована специальной камерой, в которой заготовка разогревается до необходимой температуры. Следует обратить внимание, что в горнах закрытого типа можно работать с заготовками, размер которых не превышает размеров самой камеры.
Открытый. Засыпание топлива на колосники в нем проводится с ее верхней части. С нижней части происходит подача воздуха. Рабочая заготовка для ее нагрева помещается непосредственно на поверхность топлива. Благодаря этому можно использовать заготовки довольно больших размеров.

Для начала необходимо взять пластину из стали и просверлить в ней отверстия. После этого ее можно вставить в центральную часть стола, который выступает в качестве основы горна.

Для того чтобы изготовить стол, рекомендуется взять металлическую пластину, толщина которой колеблется в пределах 3−5 мм. Следует учитывать габариты стола: 700 мм — высота стола. Столешница имеет размеры 80 Х 100 см.

Не исключена возможность того, что из уголка варится рама, в которую помещаются решетка колосника и огнеупорный кирпич. Для изготовления решетки можно использовать обычную старую сковороду из чугуна, в днище которой просверливаются отверстия. Следует учесть то, что при определении высоты стола необходимо ориентироваться на рост кузнеца.

Теперь можно приступить к монтажу механизма подачи воздуха. Есть возможность создания такого механизма, работающего от ножного привода.

Оптимальным вариантом создания механизма является использование электровентилятора из ненужного пылесоса. Его мощности хватит для того, чтобы подать поток воздуха необходимой силы. Нелишним будет оборудовать конструкция регулятором мощности.

Не исключена возможность использовать вместо пылесоса привод от ручной сирены.

После этого все части конструкции собираются в одно целое устройство. Теперь можно приступить к проведению первого испытательного запуска. Самодельный горн для ковки можно дополнять разного вида дополнительными приспособлениями, которые повышают показатель удобства работы с ним.

Особенности работы с горном

После изготовления кузнечного горна необходимо научиться им пользоваться. Для этого рекомендуется придерживаться таких правил:

Началом работы с устройством заключается в загрузке топлива на колосниковую решетку. Некоторые кузнецы рекомендуют на разогретый слой угля положить рабочую заготовку, а сверху на нее насыпать еще один слой угля. Таким образом удается добиться максимально высокой температуры в камере.
Если в качестве топлива используется древесина, на колосниковую решетку необходимо положить дополнительное кольцо (диаметром 21 см).
Для обеспечения хорошей тяги над самодельным горном необходимо смонтировать специальную вытяжку. Ее также можно выполнить самостоятельно.
Для того чтобы разогреть заготовку до необходимой для ковки температуры, ее нужно держать в средине раскаленного угля. При этом важно не передержать заготовку. Это может ухудшить свойства металла, что осложнит процесс работы с заготовкой или сделает металл очень хрупким.
Для проведения ковки рекомендуется использовать специальный молоток, вес которого не больше 1 кг. В процессе работы глаза необходимо защитить очками. Это поможет предотвратить попадание в глаза раскаленного металла.
Большая металлическая вещь может быть использована в качестве наковальни. Это может быть рельса или кувалда.

Самодельный кузнечный горн имеет существенные преимущества перед приобретенным. Он намного дешевле, проще в использовании и обслуживании.

tokar.guru

Кузнечный горн на твёрдом топливе (угле) – Кузнечное дело

После небольшой модернизации своего переносного горна, решил выложить конструкцию, на обозрение.

Сообственно модернизация заключалась в увеличении сечения зольника, и изголовлении нового колосника.

Сначала основные размеры горна

Фурма 300*300. Колосник 220*220. Высота стола стол 700*800, высота 800. Рама стола сделана из уголка 40-ки. на фурму пущен лист 8мм. Верх надставлен угольником 50-кой. Поддув сделан на базе вентилятора улитки от москвича. Мотор поставлен на 220, кажется от пылесоса. Регулировка через латр.

Вес конструкции без кирпичей порядка 40 кг.

Вот что было

Старый колосник был сделан из чугунной дверцы печки, развалился

Вот сделал новый толщиной 14мм. Снизу из полосы прихватил несколько рёбер. Посмотрим сколько протянет.

Теперь зольник. Старый был слишком узкий. при чистке горна было неудобно пропихивать вниз шлак.

В качестве заготовки взял трубу Ф 160мм, стенка 4мм

Оквадратил торец трубы

Приварил к низу фурмы, предварительно срезав с фурмы лишнее. Крышка зольника висит на петельке из болта и гаеке, поджимается к торцу зольника противовесом.

Остатки старого зольника.

Ну и вот в процессе работы.

П.С. Предлагаю в эту тему всем желающим выкладывать конструкции своих угольных горнов, обсудим преимущества и недостатки. И новичкам, начинающим знакомиться с кузнечным делом будет полезно.

www.chipmaker.ru

Кузнечный горн своими руками | Dvamolotka.ru

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла. Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

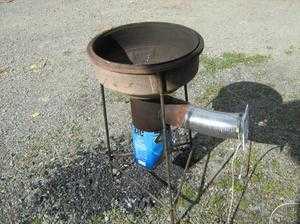

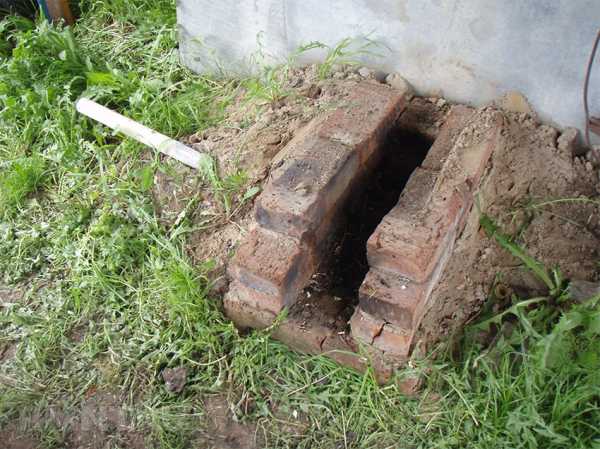

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

Нам понадобится:

стальной лист толщиной пять миллиметров около 100х100 см;
листовая сталь толщиной 2 мм;
уголок 30х30;
шесть шамотных кирпичей ШБ-8;
УШМ, называемая в народе «болгарка»;
зачистной круг;
отрезные круги для резки стали и камня;
сварочный аппарат и электроды;
два винта с барашками (рым-гайка).

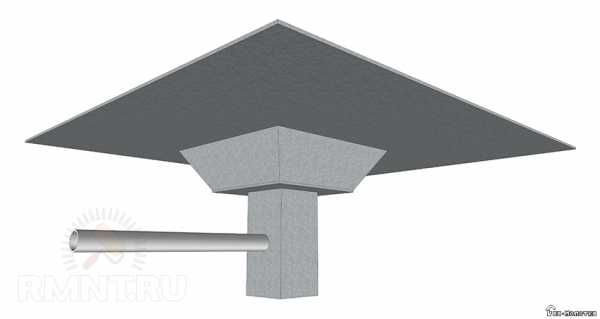

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

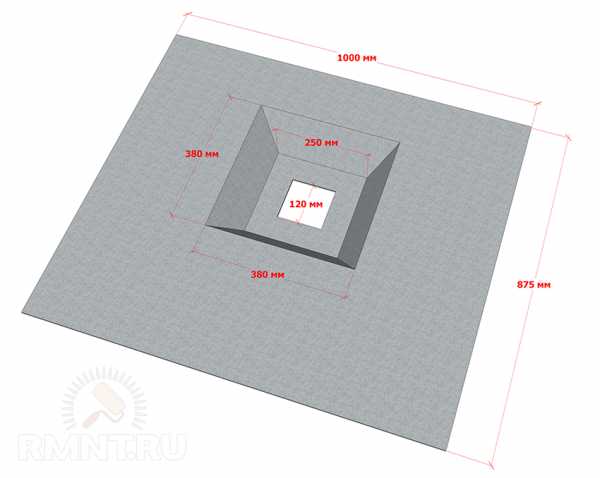

Схема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

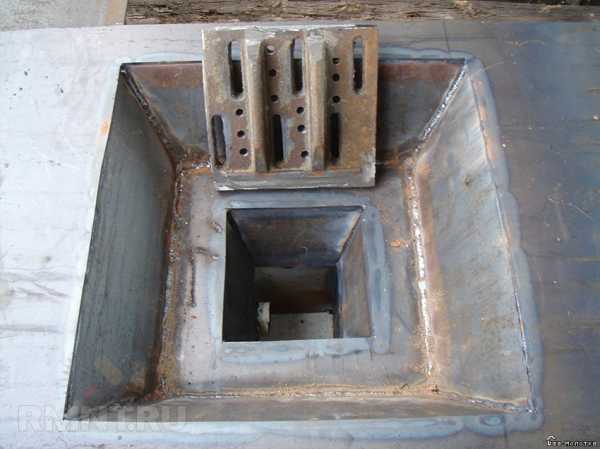

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20–25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Обращаем внимание на проем. Через него пройдет воздуховод.

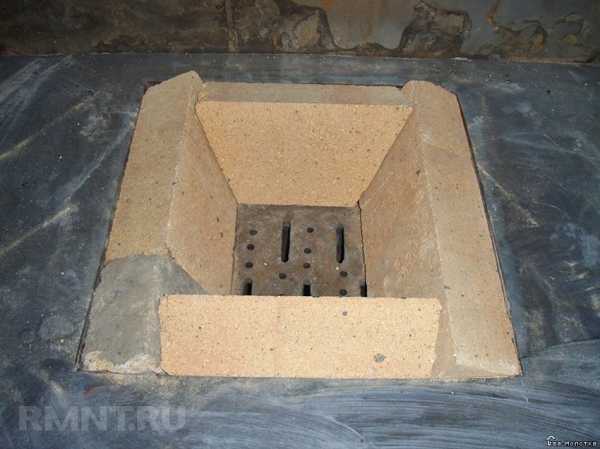

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ.

Можно подключать пылесос и попробовать разжечь горн.

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Коробка закрывается крышкой с отверстием для тяги.

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

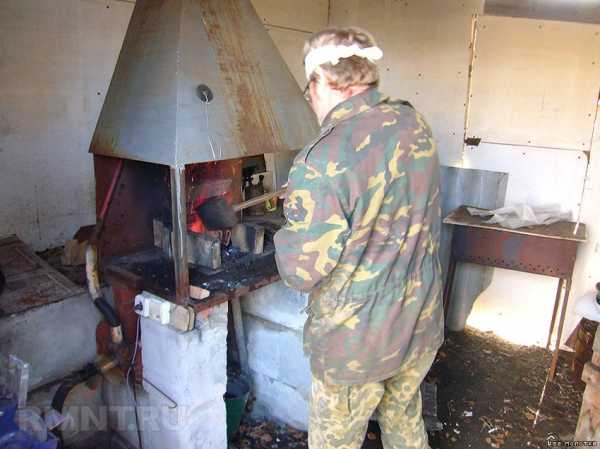

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Вот и все. Ваш горн готов. Куйте на здоровье, куйте как мы, куйте лучше нас!

dvamolotka.ru

простейшие и удобные конструкции для ковки.

Виды горнов

Вряд ли для кого-то является секретом, что успех всякого дела в первую очередь зависит от качественного инструмента. И конечно процесс ковки это правило не обошло стороной. Если с такими инструментами, как клещи и молотки все понятно, то в случае с кузнечным горном дела обстоят не так просто. Обычно подобные устройства мастера изготавливают сами. И так, как же изготовить горн своими руками?

Для нагрева различных заготовок применяются разнообразные виды топлива, поэтому перед тем, как начать изготавливать горн, необходимо определиться с типом топлива, который будет использоваться в кузнице. Как по качеству, так и по сборке оптимальным вариантов для многих будет газовый горн, который собрать своими руками вполне реально.

Газовый горн

Конструкция газового горна отличается от традиционного только необходимостью подвода газа и отсутствием колосников. Сам газовый горн представляет из себя куб из шамотного кирпича с традиционным горновым отверстием (гнездом). В одном из кирпичей без труда можно сделать отверстие для газовой трубы.

Процесс изготовления горна требует внимательности: все герметичные соединения должны быть выполнены качественно, а при эксплуатации конструкции не стоит забывать о технике безопасности. Ведь небрежное обращение с газом может привести к взрыву. К преимуществам, которыми обладает газовый горн, можно отнести возможность сборки своими руками, дешевизну конструкции и топлива, а также удобную регулировку температуры.

Угольный горн

Также стоит обратить на самодельный горн, который работает на угле. Как и газовый, он не требует больших усилий для изготовления своими руками. Главным элементом этого приспособления для ковки является решетка из колосников. Представляет она собой обычную металлическую полость с отверстиями. Она выдерживает определенную массу и пропускает воздух. Колосниковую решетку стоит устанавливать либо на раму из стали, либо на кирпичи. Снизу самодельный горн должен иметь подвод воздуха. Для этих целей можно использовать даже пылесос.

Подвод воздуха следует оснастить специальным краником, с помощью которого можно будет регулировать поток. Чтобы запустить конструкцию, необходимо насыпать топливо на колосник. Большинство кузнецов кладут заготовки прямо на угли, а сверху посыпают еще одним слоем. Таким образом, в угле образуется небольшой свод. Как раз в нем и образуются высокие температуры, которых хватает для плавления металла. В случае, когда самодельный горн используется в помещении, необходимо подумать о вытяжке.

Заключение

В конце стоит сказать, что самостоятельный процесс конструирования горна предоставит вам возможность лучше познакомиться с элементами ковки, нагревом, принципом его работы, что без сомнения важно для кузнечного искусства. Кроме того, удастся собрать самодельный горн, который будет максимально удобен кузнецу. Конечно наиболее оптимальный вариант – это вызвать опытных специалистов. Но если делать каждую операцию тщательно и обдуманно, что горн собрать своими руками вполне реально. Самое главное – это нормы безопасности, о которых нельзя забывать.

схемы, фото, чертежи и видео

Обновлено:

2016-09-12

Изготовить кузнечный горн своими руками — далеко не самая сложная задача. При этом вы получите возможность в домашних условиях создавать шедевры из металла. Конечно, делать горн своими руками есть смысл только в том случае, если вы собираетесь работать с металлом, ковать некие изделия.

Содержание статьи

Что это?

Фото кузнечного горна

Кованые элементы активно используются в промышленности и обычном быту. Это могут быть как огромные сложные конструкции, так и простейшие маленькие поделки.

Чтобы иметь возможность ковать металл, необходимо наличие кузницы и устройства, которое будет разогревать металл до необходимой температуры в 1000-1300 градусов. Как этого добиться в домашних условиях? Правильно, нужно соорудить горн своими руками.

Устройство кузнечного горна как раз предназначено для нагрева металлических заготовок до высоких температур.

Горны имеют одинаковый принцип работы, а отличаются устройства только по типу используемого топлива. Это влияет на тип конструкции.

Современные кузнецы, предпочитающие работать в домашних условиях, используют кокс как топливо. Это обусловлено тем, что кокс обеспечивает высокую температуру при небольшом расходе, выделяет минимум отходов.

Нюансы самостоятельного изготовления

Как можно изготовить самодельный кузнечный горн? Для этого вам потребуются чертежи подходящей вам модели греющего устройства и помещение, где оборудование будет располагаться.

Горны отличаются по типам камер разогрева.

Закрытые камеры разогрева. Они наиболее эффективные, поскольку минимизируют затраты топлива, обеспечивая отличный нагрев заготовок. Но сами заготовки ограничены по своим размерам, поскольку зависят от габаритов камеры.
Открытые камеры разогрева. Такая конструкция предусматривает, что топлива насыпают на колосниковую решетку, а снизу обеспечивается подача воздуха. Заготовка из металла укладывается на горючее. Хотя расход топлива несколько больше, зато заготовки могут использоваться более крупные.

Как сделать кузнечный горн, дабы получить возможность ковать железо в домашних условиях? Рассмотрим каждый этап строительства конструкции.

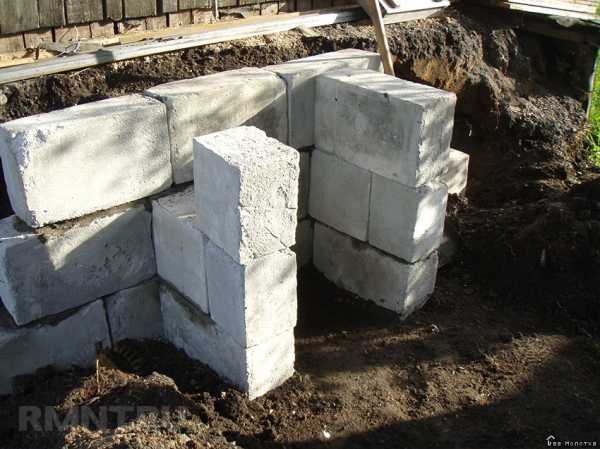

Фото кузнечного горна сделанного своими руками

Стол. Стол является основой самодельного горна. Чертежи показывают, что соорудить этот элемент достаточно просто. Обычно высота стола до 80 сантиметров, а для крышки используют металл толщиной 5 миллиметров. Рабочая поверхность стало может иметь различные размеры. Все зависит от того, с какими металлическими заготовками вы собираетесь работать. Другой вариант строительства стола — использовать уголки для создания рамы. Внутрь нее укладывается кирпич и колосниковая решетка. Решетку следует расположить по центру.
Решетка монтируется в отверстие, выполненное в столе. Затем со всех сторон закрывается огнеупорный кирпич. Высоту стола подбирайте непосредственно под свой рост, чтобы конструкция находилась на уровне пояса.
Поддув. Чтобы устройство горна работало эффективно, ему требуется качественный поддув воздуха. За счет кислорода повышается температура, металл начинает плавиться. В традиционных конструкциях горна использовали поддув с ножным приводом. Но сейчас у всех есть возможность использовать электричество, потому оптимальное решение — электровентилятор или старый пылесос. Пылесос подает воздух нужной силы. При наличии регулятора частоты оборотов вы получите шикарный самодельный горн.
Теперь все элементы конструкции собираются в единую систему — самодельный металлообрабатывающий горн.
На колосниковую решетку засыпьте необходимое количество топлива. Сначала воспользуйтесь щепками и средними дровами, после чего наступает черед кокса. Включите поддув, разместите над топливом вашу заготовку. Сверху на железо допускается подсыпка кокса в небольшом количестве. Если кокса нет или есть большие запасы отводов от древесины, вполне можете использовать их.

Это модель простейшего кузнечного горна. Если есть желание или возможность, вы можете существенно усовершенствовать собственное оборудование для кузнечного дела, приблизив его к особенностям промышленного горна.

Что имеет промышленный горн

Профессиональные кузнецы используют промышленные горны, которые отличаются повышенной эффективностью и высокой надежностью. Изготовить самостоятельно промышленный кузнечный горн практически невозможно. Но как-то приблизить самодельную модель к идеалу вполне реально.

Чем отличается промышленный горн, и какие компоненты входят в состав его конструкции?

Сопло подачи воздуха. Самодельные горны вместо сопла используют шланг старого пылесоса, подающего воздух;
Огнеупорный кирпич. Тут полная аналогия домашнего и промышленного устройства;
Колосниковая решетка. Большинство самодельных горнов предусматривают использование колосниковой решетки. Многие делают ее из старых сковородок с толстыми стенками;
Гнездо для твердого топлива. Это гнездо позволяет удобно загружать необходимо количество твердого топлива. Оснастить подобным элементом самодельный горн проблем не составит;
Кирпичи каркаса. Это уже стационарные устройства, которые закладываются кирпичами. Для простого горна подобные элементы являются уже лишними;
Вентилятор подачи воздуха. Мы рассмотрели пример с обычным пылесосом, который неплохо справляется с задачей по нагнетанию воздуха. Если хотите, можете воспользоваться вентиляторами или другими подобными устройствами;
Металлический каркас. На его основе удерживается стол;
Воздушная камера. В самодельных кузнечных горнах его нет, но если вам нужно профессиональное оборудование, оснастить устройство камерой будет не лишним;
Зольник. Если вы собираетесь регулярно использовать в домашних условиях ваш горн, советуем оснастить его зольником. Так будет проще ухаживать за устройством;
Кожух горна.

Полезные советы

Чем именно дополнять свое кузнечное устройство — решайте сами. При этом советуем придерживаться нескольких рекомендаций, чтобы повысить эффективность работы устройства.

Топливом может выступать уголь, дрова и кокс. Хотя кокс дороже, но расходуется он в 5 раз меньше угля, выделяет меньшее количество копоти и отходов. Мелкий кокс — самый эффективный вид топлива для горна.
Альтернативный вид топлива для горна — газ. Причем из баллонов или магистрали. Применяя газ, колосник вам не потребуется. Плюс газа в возможности контролировать температуру нагрева и его доступности.
Над горном следует установить зонт вытяжки, состоящий из металла толщиной 4-5 миллиметров.
Если горн работает на газе, по бокам нужно выполнить отверстия для горелки.
Кузнечные устройства нуждаются в системах удаления дыма. Это труба высотой 5 миллиметров, сечение которой составляет 30 на 30 сантиметров.
Хорошая замена пылесосу — это вентилятор от печки, который устанавливается на автомобили.
Если сделать в задней стенке отверстие, вентиляция окажется намного эффективнее.

Посмотрев на фото горнов и изучив видео руководства по их самостоятельному изготовлению, можно сделать вывод — ничего сложного в строительстве подобных агрегатов нет. Другой вопрос — нужен ли он вам?

etapech.ru
