Содержание

Как сделать мотовелосипед или картинг своими руками? Видео

Если в вашем хозяйстве есть старый велосипед, желательно еще производства СССР, сломанная бензопила с «живым» мотором, парочка труб – весь этот хлам можно приспособить с пользой. Как? Очень просто – сделать велосипед с мотором от бензопилы своими руками. Потратив немного усилий, можно получить вполне нормальное транспортное средство – по всем характеристикам оно будет уступать автомобилю, но доставить вас из пункта А в пункт Б на небольшое расстояние вполне сможет, причем расход бензина будет просто мизерным.

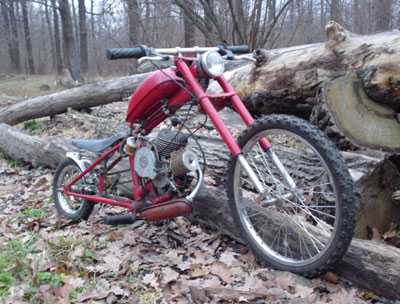

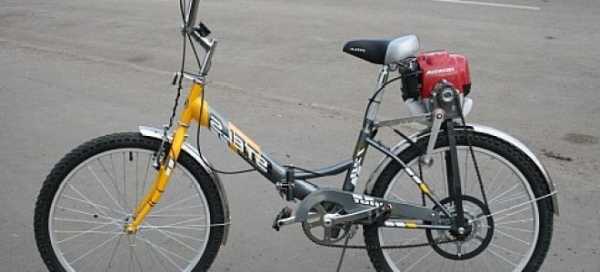

Делаем мотовелосипед своими руками

Итак, как из бензопилы сделать мопед своими руками? Для этого не нужно обладать высшим техническим образованием и иметь под рукой передвижную мастерскую – достаточно необходимого минимума инструментов, рабочего мотора от бензопилы практически любой марки и рамы от велосипеда, желательно сделанной из металлических трубок, чтобы выдержать нагрузку от двигателя.

Подбор мотора

Ничего сложного в том, как сделать велосипед с мотором от бензопилы, нет. Но нужно понимать, что от легкой бензопилы, что используется для мелких работ, мотор не подойдет – его мощность должна быть не менее 2 л.с. или 1.5 кВт. А вот что касается объема, тот здесь ситуация прямо противоположная – объем не должен превышать 50 см3, в противном случае это нарушит положение Венской конвенции. А так для такого транспортного средства не нужны права и регистрация, так как это средство определяется как «велосипед с подвесным двигателем».

Оборудование рамы

Самодельный мопед из бензопилы делается из велосипеда в любом, даже в самом «убитом» состоянии – главное, чтобы была целая рама. Устанавливается двигатель от бензопилы на велосипед на стык нижней и подседельной трубы – это оптимальный способ расположения. Рядом с ним прикручивается бачок для бензина, а над двигателем, на верхней трубе, устанавливается аккумулятор. Установить двигатель от бензопилы нужно так, чтобы он был закреплен прочно и надежно – мотор подвержен вибрации и если его слабо закрепить, он упадет.

Если нет рамы от готового велосипеда, ее можно запросто сварить – для этого нужно несколько труб и сварочный аппарат. Так даже лучше – такой мотовелосипед из бензопилы своими руками будет более прочным и надежным, а самостоятельно сваренная рама позволит расположить мотор как можно ближе к ведущему колесу.

Трансмиссия

Просто мотор от бензопилы поставить на велосипед мало – нужно сделать так, чтобы крутящий момент от мотора передавался на колеса. Для этого используются шкивы или цепной механизм:

  1. Система шкивов. В данном варианте двигатель от бензопилы на велосипеде будет передавать крутящий момент через ремень. Такая система проще – в ней используются заводские или самодельные шкивы, один на вал двигателя, второй на втулку заднего колеса, а также натяжной ремень. Минус – ремень растягивается быстрее цепи и менее долговечен, хотя клиновидные ремни не уступают цепям в долговечности.
  2. Цепная передача. Здесь можно использовать заднюю звездочку, а на вал двигателя установить шестерню. Передача момента происходит через цепь – она более долговечна и устойчива к нагрузкам, но требует регулярного ухода. Выбирайте сами, как сделать велосипед с мотором от бензопилы, точнее, какую трансмиссию на него устанавливать.

Подключение двигателя

Мотосамокат из бензопилы своими руками не поедет, если двигатель не подключить правильным образом. Для этого необходимо подключить аккумулятор к блоку зажигания двигателя, а также к тормозной ручке. Соединительный тросик выставляйте так, чтобы он мог легко заводиться с помощью ручки. Последним шагом будет установка выхлопной трубы – ее можно и не ставить, но в этом случае самокат из бензопилы будет «радовать» выхлопом прямо в лицо.

Как видно, ничего сложного в том, как на велосипед поставить двигатель от бензопилы, нет – здесь нужно приложить лишь немного усилий и иметь необходимый минимум запасных частей и агрегатов. Но такой самоходный механизм будет ехать чуть быстрее обычного велосипеда. А вот самодельные картинги из бензопилы – это совсем другой уровень. При правильном подходе можно устраивать настоящие гонки, поэтому рассмотрим ниже, как сделать картинг из бензопилы своими руками.

Самодельный картинг с двигателем от бензопилы

Главным отличием картинга из бензопилы от мотовелосипеда является то, что он предназначается для более высоких скоростей, поэтому имеет более жесткую четырехколесную конструкцию. Поэтому самым важным элементом является не мотор, а рама – ее придется изготовлять вручную, причем не просто скреплять болтами, а варить.

Кузов

  1. Для рамы рекомендуется использовать квадратную или круглую трубу – она имеет более высокое сопротивление на изгиб и жесткость, чем обычный профиль или уголок. Вообще нужно использовать несколько размеров: толстая труба диаметром 25 мм для балок шасси, кругляк 20 мм для рамы и несущей площадки двигателя, 15-20 труба для сиденья и остальных узлов.
  2. Начертите чертеж вашего будущего карта, сделайте тщательные замеры, а только потом начинайте делать картинг с двигателем от бензопилы. Есть масса различных шаблонов в сети. Рекомендуемые параметры – от 1300 до 1800 мм длиной, от 760 до 1000 мм шириной. Межосевое расстояние составляет примерно ¾ от общей длины картинга.
  3. Приступайте к сборке. Конструкция не должна быть чисто сварной – к примеру, задняя ось должна быть подвижной и свободно вращалась, поэтому ее придется крепить через опорный кронштейн. В противном случае, картинг из бензопилы будет очень плохо проходить повороты и иметь недостаточную управляемость. Можно не заморачиваться и купить уже готовые опорно-подшипниковые узлы – так будет проще и надежнее.
  4. Делаем сиденье. Тут тоже не так и просто, как кажется – при прохождении крутого поворота водитель может запросто выпасть с сиденья. Можно использовать самодельное сиденье из металла или фанеры – главное, чтобы оно обеспечивало плотную посадку.

Мотор и трансмиссия

Выбор мотора – дело простое. Чем мощнее будет мотор, тем быстрее будет ездить самодельный картинг из бензопилы. Мощности в 2-3 л.с. будет достаточно, чтобы разгоняться до 20-30 км/ч – большего от такой техники и не требуется. Кстати, можно как из бензопилы сделать картинг, так и из триммера.

  1. Перед установкой мотора подготовьте в задней части рамы площадку, на который будет установлен двигатель.
  2. Просверлите в кожухе мотора отверстия для креплений, что будут совпадать с отверстиями на площадке.
  3. Шкив мотора обязательно должен совпадать на оси с рабочим шкивом.
  4. Звездочку можно использовать от самой бензопилы, но придется ее немного обточить.
  5. Для трансмиссии используется цепь, но в отдельных случаях возможно применение шкива с клиновым ремнем – он дешевле, а по многих характеристикам не уступает цепи.
  6. Рядом с мотором разместите бензобак – пластиковую или металлическую емкость объемом 2-3 литра.

Управление и тормозная система

  1. Педальный узел изготавливается просто. Вырежьте макеты педалей из металлического листа, для лапок используется металлический пруд 8-10 мм. Управляющие троса уложите так, чтобы они не мешали под ногами и лежали ровно – в противном случае, может произойти излом тросика.
  2. Тормоз должен быть обязательно ножным. Можно конечно сделать его и ручным, но это только усложнит конструкцию. Тормозной диск необходимо крепить непосредственно к раме, а тормозной суппорт – к колесу. В самодельном варианте картинга с мотором от бензопилы можно установить тормоза только на задние ведущие колеса, но если делаете «скоростной» вариант – ставьте тормоза и на переднюю ось.
  3. Рулевое управление. Один из самых сложных моментов – это сделать поворачиваемые передние колеса. Тут придется использовать поворотные кронштейны, к которым необходимо прикрепить рулевую рейку. Сама рейка соединяется с толстым стержнем, на верхнюю часть которого надевается само рулевое колесо.

Шасси

Для шасси можно использовать любые колеса, что есть под рукой. Передние можно брать меньшего диаметра, а задние – большего. Но при этом прикиньте мощность мотора – если мотор слабый, то крутящего момента просто не хватит. Так что тут придется выяснять все экспериментальным путем. Как правило, диаметр колес не превышает 250-400 мм.

Квадроцикл из бензопилы

Еще один вариант мототехники, что можно сделать своими руками – небольшой квадроцикл для ребенка или подростка. По сути, технология, по которой изготавливается самодельный детский квадроцикл из бензопилы, практически не отличается от той, что используется для создания картинга. Но есть несколько особенностей:

  • Рама для квадроцикла своими руками из бензопилы имеет немного другую конструкцию – она более сложная, высокая и массивная.
  • Для силового агрегата используется как можно более мощный мотор. Обычно, для такой техники устанавливают мотоциклетные моторы, но можно сделать самодельный детский квадроцикл из бензопилы – потребуется лишь небольшая доработка в виде редуктора или промежуточного вала, чтобы повысить тягу и крутящий момент.
  • Из-за особенностей посадки устанавливается кресло от мопеда или мотоцикла – оно будет удобнее, чем кресло со спинкой, как в картинге.
  • Детский квадроцикл из бензопилы своими руками по проходимости лучше картинга, поэтому для него используются колеса увеличенного диаметра. Их диаметр должен быть не менее 350-500 мм, причем желательно с развитым протектором. В противном случае, это будет не квадроцикл, а тот же карт.
  • Если есть возможность, можно установить амортизаторы в подвеску – так вы добьетесь более плавного и мягкого хода.

Во всем остальном конструкция детского квадроцикла повторяет технологические решения, используемые для изготовления картинга.

sadovij-pomoshnik.ru

Велосипед с двигателем от бензопилы (21 фото)

Велосипед с установленным двигателем от бензопилы Дружба: фото и описание конструкции.

Старенький велосипед можно оборудовать мотором, так сказать сделать мопед. Для этого совсем необязательно покупать двигатель, вполне подойдёт двигатель и редуктор от старой советской бензопилы, которые можно приобрести за копейки в металлоприёмке.

Для своей самоделки автор использовал бензопилу «Дружба».

Чтобы закрепить двигатель, к раме велосипеда приварили кусок профильной трубы.

Затем закрепили сам двигатель от бензопилы. Следует уточнить, редуктор бензопилы нужно развернуть в противоположную сторону, чтобы изменить направление вращения ведущей звезды.

На заднее колесо устанавливаем большую звезду и одеваем цепь от велосипеда.

На фото показан редуктор с ведущей звездой, как видно он развёрнут в противоположную сторону.

Топливный бак также взят от бензопилы.

Ручку газа и тормозов, устанавливаем на руль.

Чтобы цепь не спадала, автор сделал натяжитель для цепи.



Автор изготовил два самодельных мопеда из бензопил. Велосипед с двигателем от бензопилы развивает скорость 60 — 65 км/ч, что более чем достаточно для поездок. Но у такого мопеда всё же есть недостаток — при продолжительной работе, двигатель бензопилы перегревается и периодически нужно останавливаться, чтобы мотор остыл.

Автор самоделки: Дмитрий Чуйко.



Популярные самоделки из этой рубрики

Поделиться в соц. сетях

avto-samodelki.ru

Квадроцикл из мотоцикла "Урал" сделанный своими руками: чертежи, фото

Мощный самодельный квадроцикл из мотоцикла Урал: чертежи, фото, описание самоделки.

Квадроцикл — это техника повышенной проходимости для езды по бездорожью, сделать такой вездеход можно из запчастей от авто-мото техники. Представляем Вашему вниманию вариант постройки квадроцикла на базе мотоцикла тяжёлого «Урал».

При изготовлении квадроцикла использовались запчасти:

  • Донор мотоцикл «Урал».
  • Задний мост от ВАЗ «Классика».
  • Полуоси, тяги, диски и резина ВАЗ.
  • Двигатель отопителя ВАЗ-2108.
  • Трубы.
  • Листовой металл.

Фото самодельного квадроцикла.

Для дополнительного охлаждения двигателя, установлен вентилятор отопителя ВАЗ с выведенной гофрой на рёбра головки цилиндров.



Также прилагаются чертежи квадроцикла сделанного из мотоцикла «Урал».

Чертежи рычагов подвески квадроцикла.

Чертежи рамы.

Чертежи укороченной полуоси заднего моста квадроцикла.

Чертежи заднего и переднего багажника.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

avto-samodelki.ru

Самоделки из бензопилы — что можно сделать своими руками?

Самоделки из бензопилы своими руками – это оптимальный вариант изготовления полезных агрегатов, который помогут быстро решить массу повседневных хозяйственных задач. Для их создания можно использовать подручные материалы и старую рабочую технику, что дает возможность сэкономить немалую сумму денег и, при этом, найти применение скопившимся приборам.

Что можно сделать из бензопилы своими руками?

Существует немалый перечень всевозможных самоделок из бензопилы, которые можно самостоятельно соорудить в домашних условиях. Каждый из этих агрегатов принесет массу пользы в хозяйстве, и поможет сэкономить силы и время своего владельца.

Самодельная пилорама


Для изготовления этой самоделки из бензопилы потребуется несколько стальных труб, которые соединяются между собой посредством сварки, направляющая и сама пила. Готовая пилорама поможет заготовить большое количество досок для ремонта или строительства.

Читать подробнее

Снегоход с двигателем от бензопилы


Эта самоделка из бензопилы состоит из прочной стальной рамы, руля управления, элементов передвижения, сиденья и, собственно, мотора и редуктора. Самодельный снегоход способен разгонятся до 15 км/ч, и выдержать 1 взрослого пассажира с небольшой поклажей.

Читать подробнее

Мопед из бензопилы


Эта самоделка из бензопилы представляет собой полноценный мотовелосипед, который отличается от современных аналогов простотой конструкции скромным расходом топлива. Готовый агрегат с полным баком может перевозить одного взрослого пассажира на расстояние в 5 км.

Читать подробнее

Самодельный ледобур


Эта простая самоделка из бензопилы позволяет быстро пробурить лунки во льду для зимней рыбалки, а также проделать отверстия для монтажа свайного фундамента. Кроме двигателя для изготовления ледобура потребуется понижающий редуктор, прочный шнековый механизм и стальные ножи.

Читать подробнее

Лодочный мотор


Эта самоделка из бензопилы выручит во время летней рыбалки на больших озерах и реках с сильным течением. Для его изготовления потребуется шнековый механизм и лопасти из нержавеющей стали. Самодельный лодочный мотор способен перевозить одного взрослого пассажира с небольшим грузом, развивая скорость до 20 км/ч.

Читать подробнее

Лебёдка из бензопилы


Для изготовления лебедки понадобиться прочный трос, мотор и рама. Готовая самоделка из бензопилы поможет переместить большие грузы или вытащить из оврага автомобиль средних размеров.

Читать подробнее

sadovij-instrument.ru

своими руками, велосипед с мотором, двигателем, зажигание, муравей

Мопед, как и велосипед — экономичное и удобное средство передвижения. Ездит этот транспорт быстрее благодаря наличию привода. Мечта каждого велосипедиста — передвигаться быстро, не прилагая усилий. Осуществить мечту возможно: требуется просто укомплектовать байк движком.

Рассмотрим, как правильно сконструировать из подручных средств и деталей мопед из бензопилы.

Как сделать мопед из бензопилы и велосипеда

Начинать следует с поиска подходящего мотора. На эту роль подойдет сердце бензопилы. Используйте Дружбу. Помните о мощности. Самодельный мопед не сможет тронуться с места, если мощность двигателя меньше 2 л. с.
Для создания велосипеда с мотором от бензопилы своими руками понадобятся и другие комплектующие:

  • аккумулятор;
  • шкивы, шестерни;
  • передаточный ремень или цепь;
  • трос привода;
  • хомуты для крепления;
  • инструменты: отвертка, плоскогубцы и т. д.

Основным местом, на котором будут размещены элементы будущего агрегата, является рама велосипеда. Здесь крепежными хомутами на верхней трубе монтируется аккумулятор, на стыке трубы, проходящей под седлом и передней нижней, — двигатель, рядом бензобак.

Следующий шаг в сборке велосипеда с двигателем от бензопилы изготовление — передаточных колес-шкивов. С помощью этих элементов усилие, создаваемое мотором, передастся заднему колесу.

Используйте для создания шкивов колесики с внешним ограничителем размером с музыкальный диск.

Не забывайте о прочности и надежности крепления деталей.

Сборка мопеда продолжается, монтируем собранные детали:

  1. Передний передаточный узел соединяем с валом движка.
  2. На втулку заднего колеса закрепляем второй шкив.
  3. Надеваем на передаточные узлы ремень. Если используете цепь, вместо шкивов возьмите шестерни.

Поставив мотор бензопилы на велосипед, переходим к подключению. Рабочий отсек двигателя соединяем с аккумулятором, монтируем механизм зажигания. Неотъемлемым этапом сборки мопеда является связка ручки для тормоза и мотора. Отрегулируйте натяжение соединительного троса так, чтобы при помощи ручки двигатель легко заводился.

Зажигание от бензопилы на мотоцикл

Запчасти бензопилы применяются и для модернизации устаревшего или требующего ремонта транспорта, такого как мотоцикл. Для усовершенствования этого средства передвижения часто используется система зажигания от пилы.

Понадобится:

  • маховик;
  • проставка для маховика со шпонкой;
  • вентилятор;
  • катушка с высоковольтным проводом;
  • алюминиевая пластина для крепления катушки;
  • болты, гайки.

Зажигание от бензопилы подойдет для мотоциклов Муравей, ИЖ Планета. В отличии от магнето, такое зажигание надежно и долговечно, не боится тряски и воды.

Полезные советы

Для правильной сборки мопеда своими руками, надежной службы, для переделки и конструирования другой техники, прислушайтесь к советам:

  1. Перед сборкой мотовелосипеда убедитесь в оптимальном техническом состоянии основной детали — велосипеда. Модернизация увеличит нагрузку на все его детали.
  2. Проверьте внимательно состояние бака для бензина. Топливо не должно выливаться наружу, т. к. это может создать возгорание.
  3. Помимо мощности двигателя, не забывайте об объеме и весе. Объем не должен превышать 50 см³, вес — не более 6 кг.
  4. При установке ремня проследите чтобы деталь держалась на колесах крепко, иначе точность передачи импульса от мотора к колесу снизится.
  5. С помощью мотора бензопилы самостоятельно можно сконструировать и другую технику: картинг или трицикл. Придется приложить усилия: сварить крепкую металлическую раму, подготовить рабочий редуктор.
  6. С крепкой рамой, редуктором, водительским креслом, колесами диаметром не меньше 35 см и двигателем от пилы попытайтесь сконструировать квадроцикл.

Не выбрасывайте запчасти от старой техники. В них можно вдохнуть вторую жизнь и создать удобное средство передвижения.

specmahina.ru

Самодельный квадроцикл сделанный из скутера

Самодельный квадроцикл сделанный из скутера: фото изготовления с описанием самоделки, а также видео испытаний.

Автор решил приучать сына к технике с юных лет, для этого умелец собрал своими руками квадроцикл из скутера. Для постройки самоделки был куплен разбитый скутер, колёса от мотоблока и некоторые запчасти от детского квадроцикла.

Далее несколько фото по сборке транспортного средства.

Сделана передняя подвеска, рычаги самодельные, поворотные кулаки от детского квадра.

На корпусные подшипники установлена задняя ось со звездой.

Двигатель с вариатором остался от скутера.

Автор установил колёса от мотоблока.



В результате получился вот такой мини квадроцикл.

Свою самоделку умелец назвал — «Егорушка».

Рекомендуем посмотреть видео самодельного квадроцикла.

Автор самоделки: Иван Пульников.

Популярные самоделки из этой рубрики

Самодельный квадроцикл из двигателя ИЖ Планета 3...

Судно на воздушной подушке своими руками: фото, ви...

Вездеход на базе ГАЗ 66

Мотобуксировщик своими руками: фото сборки «мотосо...

Самодельный вездеход снегоход из мотоблока...

Мотособака своими руками: фото сборки, видео испыт...

Самодельный мотовездеход

Самодельный гусеничный вездеход...

Квадроцикл из мотоцикла МТ

Узел перелома на вездеход из кулака УАЗ...

Самодельный гусеничный вездеход «Хома»: фото сборк...

Самодельный квадроцикл: (44 фото) сборки с описани...

Загрузка...

sam-stroitel.com

Мотоблок из бензопилы — изготавливаем своими руками

С каждым годом увеличивается количество садоводов и огородников, которые предпочитают самодельную технику заводской. И дело не только в высокой стоимости нового оборудования. Собрав самостоятельно мотоблок, можно ожидать от него надежности и длительного срока службы. Также немаловажную роль играет тот факт, что такая техника будет отличаться универсальными техническими параметрами, которые Вы выберете самостоятельно, с учетом всех особенностей предстоящей работы и своих личных пожеланий.

Использование двигателя от бензопилы для изготовления мотоблока имеет ряд преимуществ. Кроме того, что такой агрегат будет достаточно мощным, неприхотливым и надежным, значительным плюсом станет герметическая система подачи топлива и мембранный карбюратор – благодаря этому мотоблок сможет бесперебойно работать в разных положениях.

Бензопила – универсальный инструмент, который зачастую есть в каждом хозяйстве. Ее саму и запчасти от нее можно использовать для разнообразных целей. О том, как легко и быстро из бензопилы Дружба сделать мотоблок, мы подробно объясним Вам далее.

Как сделать мотоблок из бензопилы своими руками?


Целесообразной сборка такого аппарата будет для частных хозяйств с земельным участком площадью не более 15-20 акров. Мотоблок, сделанный из бензопилы Дружба, будет иметь мощность 4 л. с., 1 передачу и сможет двигаться со скоростью 2,5 км/час. Еще такой агрегат неприхотлив к топливу и смазке. Данных характеристик устройства вполне хватит для выполнения его основных задач – фрезеровать, окучивать грядки, выкапывать картофель, рыхлить грунт.

Весь процесс монтирования основной части мотоблока условно проходит в 4 этапа:

  • чертежи. Перед началом работы нужно четко продумать конструкцию будущего мотоблока. Обозначьте все размеры деталей, их места крепления. Не стоит пренебрегать этим этапом из экономии времени – с чертежами Вам намного проще будет работать;
  • изготовление из уголков 32*32 мм рамы, на которой будет располагаться вся конструкция;
  • установка мотора и бачка для топлива;
  • установка в передней части конструкции вертикальных стоек для промежуточных опор вала, а также специальных опор для подшипников на продольных углах.

Поэтапный процесс сборки

  1. Двигатель должен быть прикреплен на поперечных углах в верхней части рамы;
  2. Бак для горючего обычно крепится чуть ниже, на кронштейнах, изготовленных из уголков 15*15 мм;
  3. Подшипники ходового вала присоединяются болтами. При таком устройстве центр тяжести мотоблока находится над опорным колесом. Данная конструкция облегчает управление и улучшает маневренность агрегата. Также для улучшения равновесия в передней части рамы при необходимости дополнительно прикрепляют металлические бруски.

Остальная конструкция мотоблока монтируется, как показано на чертеже выше, из стального воротникового фланца РУ-32, который аккуратно крепится на главный вал. К нему крепится мостовой редуктор от моста УАЗа (диаметр – 30 мм). Клиренс между землей и мостом редуктора увеличивается с помощью цепи и 2 звезд от ВАЗа. Что будет вместо коробки передач и редуктора? Лучше всего эту функцию выполнит переделанный мотор от мопеда «Карпаты».

Такие детали как цепи и звезды также можно снять со старого мопеда. Центробежное сцепление – штатное. Для присоединения фрезы и как ось колес обычно используется стальная труба. Руль также можно изготовить самостоятельно, сварив его из труб диаметром около 30 см под прямым углом.

Пример работы самодельного мотоблока из бензопилы Дружба:

o-motoblokah.ru
