Лампы СКЛ | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам про светодиодные коммутаторные лампы (СКЛ), об их преимуществах и выявленных недостатках в процессе эксплуатации.

Светодиодные лампы СКЛ мы начали использовать взамен коммутаторных ламп накаливания КМ 24-35, КМ 24-50, КМ 24-90, КМ 48-50, КМ 60-50, которые установлены у нас на ячейках КСО и КРУ, на панелях и щитах управления в качестве индикации положения высоковольтных выключателей, а также в схемах сигнализации, автоматики и телемеханики.

В упаковочной коробке размещается 100 лампочек КМ.

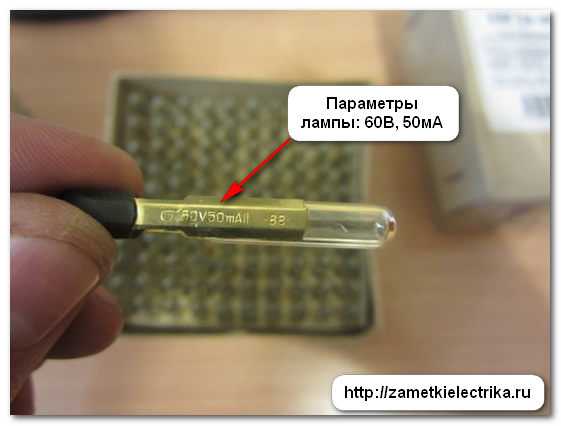

Расшифровка обозначения коммутаторных ламп КМ Х-Х:

КМ — коммутаторная лампа накаливания
Х – номинальное напряжение лампы в вольтах (6, 12, 24, 48, 60)

Х — сила тока в миллиамперах (35, 50, 90)

Лампы КМ имеют цоколь Т6,8, который состоит из двух контактных пластин, изготовленных из латуни. На конце имеется изолирующий пластиковый наконечник.

Колба лампы стеклянная, которая внутри заполнена вакуумом. По словам производителей спираль обладает повышенной прочностью и выдерживает различные удары и вибрации. Хотя на самом деле это не совсем так, но об этом чуть позже.

Положение ламп КМ должно быть строго горизонтально, а напряжение не должно превышать 10% от номинального. При этом заявленный средний срок службы ламп КМ составляет порядка 2000-3000 часов. Здесь, пожалуй можно согласиться.

Вот несколько примеров различных ячеек с лампами КМ.

На фотографии ниже показана индикация положения высоковольтного масляного выключателя на ячейке КСО одной из наших подстанций. Красная лампа (ЛВ) — это индикация положения «включено», зеленая (ЛО) – это индикация положения «выключено». Подробнее об этом я рассказывал в статье про технические мероприятия при выводе фидера в ремонт.

Вот еще один пример, только не на ячейке КСО, а на комплектном распределительном устройстве КРУ.

Красная лампа (ЛВ) – положение ВВ «включено», зеленая (ЛО) – положение ВВ «выключено».

На зеленой лампе отсутствует светофильтр («глазок»), так что не обращайте на это внимания — это я его успел уже снять, когда приступил к замене ламп КМ на светодиодные лампы СКЛ.

Для наглядности покажу схему цепей сигнализации приведенного выше фидера. Напряжение питания цепей сигнализации =220 (В).

Индикация положения высоковольтного выключателя выполнена на коммутаторных лампах накаливания КМ 24-90 с последовательно включенными добавочными проволочными резисторами ПЭ-20 номиналом 5,1 (кОм).

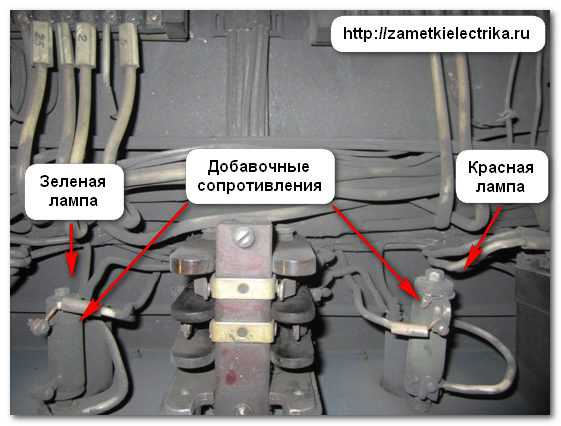

Добавочные резисторы установлены чуть выше сигнальных арматур ламп КМ.

Добавочный резистор может быть номиналом от 4,7 (кОм) до 5,3 (кОм). Как вариант, его можно собрать из двух резисторов, например 2х2,7 (кОм). Главное, чтобы он подходил по мощности и его номинал был не менее 4,7 (кОм), иначе лампа КМ быстро выйдет из строя, а резистор будет сильно греться и в итоге сгорит.

Желтая лампа (ЛС) установлена на дверце релейного отсека. Это сигнальная лампа «Блинкер не поднят» или «Автомат отключен».

Сигнальная лампа ЛС загорается только в том случае, когда на фидере сработает указательное реле РУ от какой-либо защиты (токовая отсечка ТО, максимальная токовая защита МТЗ, земляная защита ЗЗ, технологические защиты и прочее), или же будет отключен или выбит, автомат оперативных цепей (цепей управления) или цепей соленоидов.

Да, кстати, на сленге релейщиков указательное реле называют «блинкером».

Лампы КМ работают не продолжительное время, согласно заявленного срока службы, при этом еще раньше выходят из строя из-за постоянных вибраций, которые свойственны высоковольтным выключателям при их коммутациях, особенно с электромагнитными приводами. Также лампы КМ относительно тускло горят, а в последнее время и вообще стали производиться не качественными в плане их конструкции. При установке лампы в арматуру у них разъезжаются латунные пластины, при этом отваливается пайка отводов на саму лампу.

Поэтому было решено, что все коммутаторные лампы накаливания КМ повсеместно заменять на светодиодные коммутаторные лампы СКЛ.

Ну а теперь подробнее про расшифровку ламп СКЛ и их технические характеристики.

Расшифровка и технические характеристики ламп СКЛ

Расшифровка обозначения светодиодных коммутаторных ламп СКЛ:

Думаю, что здесь объяснять нет необходимости. Выбирайте необходимую яркость, цвет, колбу, род тока, рабочее напряжение (6В, 12В, 24В, 36В, 48В, 110В, 220В, 380В) и прочие дополнительные параметры.

Единственное, что из всего указанного выше Вам необходимо будет выбрать для себя необходимый тип лампы из существующего огромного ряда по каталогу:

СКЛ-11, СКЛ-12, СКЛ-14
СКЛ-15, СКЛ-16, СКЛ-17, СКЛ-18
СКЛ-1, СКЛ-2, СКЛ-3, СКЛ-4, СКЛ-10
СКЛ-5, СКЛ-6, СКЛ-7, СКЛ-9
СКЛ-8, СКЛ-13, СКЛ-23
и т.д.

Замена ламп КМ на лампы СКЛ

Вернемся к нашему примеру.

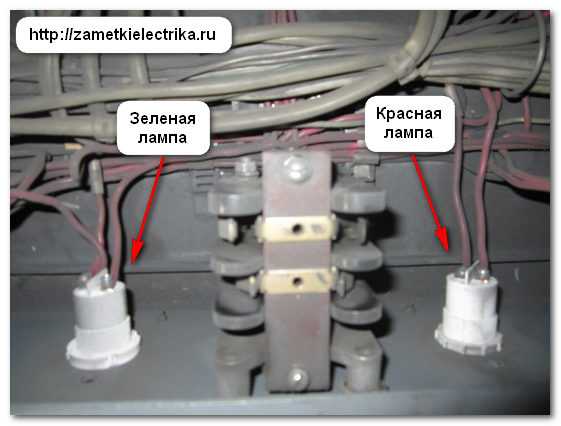

Демонтируем лампы КМ с сигнальной арматурой ЛС-53 и добавочными резисторами ПЭ-20.

Для замены ламп КМ с сигнальной арматурой ЛС-53, как в моем примере, выбираю лампы СКЛ-11 диаметром 27 (мм). Они как раз соизмеримы с диаметром старой арматуры и получаются 100% взаимозаменяемыми. Также лампами СКЛ-11 можно заменять лампы с сигнальной арматурой АЕ, АС и т.п. с диаметром 27 (мм).

Для установки в новых ячейках обычно я устанавливаю лампы СКЛ-14 диаметром 22 (мм), чтобы не сверлить огромные отверстия в панелях и щитах на 27 (мм). А отверстия на 22 (мм) мы сверлим проточенным сверлом с помощью обычной дрели.

Я всегда устанавливаю лампы с винтовыми зажимами (контактами). Контакты под пайку не беру (в редких исключениях), т.к. не всегда имеется с собой паяльник, да и винтовые контакты меня вполне устраивают.

Лампа СКЛ крепится к поверхности с помощью пластиковой гайки, которая закручивается по резьбе с обратной стороны панели или щита.

Никаких ограничивающих и добавочных резисторов для лампы СКЛ не требуется. Главное, правильно выбрать лампу по роду тока и напряжению сети.

А вот так это смотрится после замены — ярко, наглядно и аккуратно.

А вот остальные ячейки на этой же подстанции.

А теперь поговорим об их достоинствах и недостатках. Почему мы решили перейти на лампы СКЛ?!

Достоинства ламп СКЛ

Оперативные цепи у нас выполнены на постоянном напряжении =220 (В) — об этом я уже не раз Вам говорил в этой статье. Поэтому для снижения напряжения для коммутаторных ламп накаливания КМ 24 (В), 48 (В) и 60 (В) приходилось в схему устанавливать добавочный резистор ПЭ-20 номиналом порядка 4,7-5,3 (кОм).

В процессе эксплуатации эти резисторы выходили из строя. Не сказать, чтобы часто, но выходили.

В основном было две причины, либо обрыв, либо ухудшение изоляции, например, через треснутый корпус появлялась утечка на «землю» в оперативных цепях. Естественно, что во втором случае на подстанции у нас сразу же срабатывал контроль изоляции постоянного тока и выдавался сигнал в предупредительную сигнализацию.

В рабочем режиме сами резисторы сильно грелись (хотя были правильно выбраны по мощности), тем самым нагревая подходящие к ним провода, рядом установленные приборы, реле и т.п. Да и к тому же высокая температура — это всегда источник пожароопасности.

Чтобы уйти от всего перечисленного и немного модернизировать подстанционное оборудование мы стали переходить с коммутаторных ламп КМ на светодиодные коммутаторные лампы СКЛ.

Основные достоинства и преимущества светодиодных ламп.

1. Повышенный срок службы

Заявленный срок службы ламп СКЛ составляет порядка 25000-50000 часов. Это почти в 10-15 раз превышает срок службы ламп КМ, у которых он составляет всего 2000-3000 часов. А ведь лампы горят в распределительных устройствах, на панелях и щитах круглосуточно, поэтому я считаю, что это одно из основных преимуществ.

За все время моей работы всего лишь одна лампа СКЛ вышла из строя.

Это достоинство также можно отнести и к уменьшению эксплуатационных расходов, т.к. теперь нет необходимости так часто менять лампы. Как говорится, установил и забыл.

2. Хорошая светоотдача и угол обзора

Лампы СКЛ яркие и их наглядно видно даже под углом и в светлое время суток. Опять же по сравнению с лампами КМ, разница на лицо. Кстати, угол обзора у СКЛ составляет порядка 120º. У ламп КМ подобное достигалось лишь установкой светофильтров к сигнальной арматуре, но из-за светофильтров еще больше терялась и без того малая яркость.

3. Устойчивость к вибрациям, ударам и прочим механическим воздействиям

По причине отсутствия в лампах СКЛ нитей накаливания, они устойчивы к вибрациям, ударам и прочим воздействиям, что нельзя сказать про лампы КМ, которые раньше заявленного срока службы выходят из строя из-за вибраций на подстанциях, особенно при коммутациях высоковольтных выключателей с электромагнитными приводами.

4. Широкий диапазон напряжений

Лампы СКЛ выпускаются на широкий диапазон напряжений от 6 (В) до 380 (В) и не требуют установки дополнительных ограничивающих резисторов, про которые я также упоминал в статье.

5. Экономия и малое потребление электроэнергии

Для нас это не совсем критично, т.к. практически все оперативные цепи у нас запитаны от аккумуляторных батарей (АКБ). В других случаях, из-за низкого потребления ламп СКЛ будет некоторая экономия электроэнергии.

6. Температура эксплуатации и степень защиты корпуса

Температура эксплуатации ламп СКЛ находится в пределах от -40°С до +60°С, а степень защиты корпуса — IP54, чего нельзя сказать про лампы КМ. Отдельно можно заказать лампы СКЛ со степенью защиты аж IP66. Здесь читайте подробнее про расшифровку всех кодов степеней защиты.

Недостатки ламп СКЛ

Среди недостатков ламп СКЛ я хотел бы выделить следующий, и наверное, единственный момент.

На некоторых ячейках, где длины контрольных кабелей составляют относительно большие расстояния, на лампах СКЛ видны наводки, т.е. кажется, что лампа чуть-чуть подсвечивает.

Масляный выключатель отключен, зеленая лампа горит в полный накал, а красная — светится в полнакала, хотя не должна. Выглядит это все примерно вот так.

Красная лампа немного подсвечивает (примерно в полнакала), что вводит в заблуждение оперативный персонал подстанций. По первым признакам проблематично определить, то ли действительно лампа горит, то ли подсвечивает от наводок.

Кто-то из оперативного персонала передает замечания, кто-то нет. Так дело не пойдет и нужно решать проблему.

Дело в том, что ток потребления лампы СКЛ напряжением 220 (В) составляет примерно 5 (мА), а значит мощности наведенного напряжения от рядом проложенных силовых кабелей, вполне хватает, чтобы лампа немного светила.

При этом на всех фидерах с подобной проблемой я измерял сопротивление изоляции контрольных кабелей, и она (изоляция) была вполне удовлетворительной. Таким образом, я сразу отсек причину, что свечение СКЛ происходит от возникновения каких-либо утечек и обходных цепочек в кабеле.

Изначально пробовал решить эту проблему следующим способом. Установил в цепь постоянного тока лампу для переменного тока, но это не помогло. Лампа все равно подсвечивала от наводок.

Но, как оказалось, об этой проблеме уже знают производители СКЛ ламп и уже успели разработать несколько решений для подобных ситуаций.

1. СКЛ лампы с защитой от наводок с индексом «Р»

Порог свечения таких ламп начинается от 140 (В). Я заказал их, но пока еще не получил. Как только получу, то сразу отпишусь о результатах.

2. Устройство защиты от наводок (УЗН-50)

Вторым решением является установка и подключение лампы СКЛ через дополнительное устройство защиты от наводок (УЗН-50).

Внешний вид и габаритные размеры УЗН-50.

Это устройство приобретается отдельно, устанавливается около лампы СКЛ и подключается следующим образом.

Данное устройство начинает работать при появлении напряжения в сети от 72 (В) и выше. А значит СКЛ лампа, подключенная через УЗН-50, при наведенном напряжении светиться не будет, что нам и нужно.

Лично я подобные устройства не заказывал, т.к. определил для себя первый способ решения проблемы. Нет у меня желания дополнительно занимать пространство около каждой лампы, плюс это дополнительные соединения проводов, которые время от времени необходимо будет протягивать и обслуживать. Да и само устройство УЗН-50 тоже имеет определенный срок службы.

3. Дополнительный резистор

Как альтернатива, первому и второму способу, можно установить параллельно лампе резистор МЛТ-2 на 35-50 (кОм). По отзывам моих коллег в большинстве случаев это решает проблему.

Попробовал, но установленный резистор проблему не решил. Да и, как я уже говорил, нет у меня желания опять же загромождать и усложнять схему питания лампы. Так сказать, от чего ушли, к тому и пришли.

P.S. На этом, пожалуй, все. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Светодиодные коммутаторные лампы СКЛ, индикаторные лампы – ЗАО «Протон-Импульс»

Производство ламп на основе оптоэлектронных приборов для нужд энергетики в России ЗАО «Протон-Импульс» освоило уже в 1996 году.

Светодиодная лампа СКЛ 1, применяемая в арматуре АС220, была первой. В настоящее время количество модификаций ламп СКЛ достигает более 2000.

ЗАО «Протон-Импульс» является разработчиком всех существующих типов ламп CКЛ, их конструкции защищены ЗАО «Протон-Импульс» свидетельством на полезную модель №10.005.

Смотреть Декларацию соответствия Таможенного союза

созданы, как выгодная альтернатива лампам накаливания. Необходимость использования ламп СКЛ определяется всеобщей тенденцией к энергосбережению.

Преимущества светодиодных ламп СКЛ:

Надёжность;
Долговечность;
Низкое энергопотребление – 2Вт.;
Высокая яркость: сила света достигает 1000 мКд.;
Универсальность использования;
Устойчивость к вибрации;
Взрывобезопасность;
Лампы СКЛ привлекают разнообразием цветовой гаммы, яркости, широким диапазоном рабочих температур, наличием мигания и порога срабатывания. Лампы СКЛ по цоколю полностью совпадают с лампами накаливания, имеющими цоколи B15s/18, B15d/18, B22, E27, BA9S, E10/13, поэтому легко их заменяют.

Технические условия на лампы ЕНСК.433137.ххТУ, где хх соответствует номеру лампы от 01 до 33.
Наработка на отказ 50 000 часов.
Срок хранения ламп СКЛ — 10 лет с момента изготовления.
Степень защиты IP-54 по ГОСТ 14254-96.
Работоспособность при температурах от -40^oС до +60^oС.
Угол обзора 120^o.
Стандартный ряд напряжений питания ламп СКЛ 6…380 В. — Цвет свечения: красный, желтый, зеленый, оранжевый, синий, белый.

Выпускаются лампы, с нормальной, повышенной и высокой яркостью, а также с матовыми, прозрачными и окрашенными колбами.
Имеется возможность изготовления мигающих ламп, двух и трёхцветных ламп.
Для использования в устройствах высоковольтной техники выпускаются лампы СКЛ с порогом срабатывания, что исключает подсвечивание лампы от наводок.
Возможность изготовления ламп СКЛ тропического исполнения со степенью защиты IP-66 по ГОСТ 14254-96.

Производители электроэнергии — в устройствах управления и контроля энергообъектами в электроцехах и цехах ТАиИ, в качестве индикаторных ламп.
Региональные, межрегиональные электрические сети — в устройствах РЗиА, КИПиА.
Нефтегазодобывающие, перерабатывающие и распределяющие предприятия — в устройствах автоматики и энергооборудовании.
Предприятия по добыче и переработке чёрных и цветных металлов — в технологическом оборудовании.
Машиностроительные и приборостроительные предприятия — в выпускаемой продукции.
Предприятия ОАО «РЖД» в системах электроснабжения, автоматики и в электрооборудовании подвижного состава.

Специалисты нашего предприятия постоянно анализируют изменяющиеся потребности российских предприятий. Новые разработки индикаторных ламп затрагивают темы освещения и особо яркой индикации. Новые серии светодиодных ламп получили название ЛПО (лампа полупроводниковая осветительная) и ЛПС (лампа полупроводниковая светосигнальная).

Если Вам нужны современные решения индикации и освещения – мы готовы разработать лампы конкретно для Вас.

В настоящее время ЗАО «Протон-Импульс» выпускает серию ламп СКЛ и ЛПО, ЛПС заменяющих лампы накаливания, применяемые в железнодорожном транспорте.

Таблица замены ламп накаливания железнодорожных на лампы СКЛ, ЛПО и ЛПС:

Таблица замены светосигнальной арматуры и ламп накаливания на светодиодные индикаторные лампы СКЛ и ЛПО:

Обращаем Ваше внимание, что с первого января 2007 года все светодиодные коммутаторные лампы СКЛ маркируются логотипом компании ЗАО «Протон-Импульс».

Каталог ENG version Каталог RUS version

proton-impuls.ru

Электро – замена коммутаторной лампы КМ 24-90

Адрес:

г. Москва,
ул. Красноказарменная, 12

Телефоны:

+7 (495) 763-32-13
+7 (495) 361-93-99

E-mail:

[email protected]

Внимание! Мы не поставляем коммутаторные лампы КМ 24-90. Предлагаем рассмотреть возможность замены КМ 24-90 на аналоги – светодиодные индикаторы КИПД.

При замене коммутаторных ламп КМ на светодиодные индикаторы КИПД следует учесть какой параметр более важен – рабочее напряжение или потребляемый ток. Исходя из того, какой параметр является определяющим, возможно предложить два варианта замены – по напряжению или по силе тока.

Замена лампы КМ 24-90 (рабочее напряжение 24В, сила тока 90 мА)

Наименование лампы	Индикаторы по роду тока	Замена по рабочему напряжениюРабочее напряжение – 24В. Потребляемый ток – 20 мА.	Замена по силе токаТребуется установка дополнительного резистора. Сила тока – 100 мА.
Коммутаторная лампа КМ 24-90	Универсальные индикаторы (биполярные) – работают и на постоянный и на переменный ток	Белые: КИПД 52В-Б-3 «Метро», КИПД 119В1-Б-1 Красные: КИПД 52В-К-3 «Метро», КИПД 119В1-К-1 Зелёные: КИПД 52В-Л-3 «Метро», КИПД 119В1-Л-1 Жёлтые: КИПД 52В-Ж-3 «Метро», КИПД 119В1-Ж-1	Белые: КИПД 51Г-Б-П-3 «Метро», КИПД 118Г1-Б-1 Красные: КИПД 51Г-К-П-3 «Метро», КИПД 118Г1-К-1 Зелёные: КИПД 51Г-Л-П-3 «Метро», КИПД 118Г1-Л-1 Жёлтые: КИПД 51Г-Ж-П-3 «Метро», КИПД 118Г1-Ж-1
	Переменный ток (более дешёвый вариант)	Красные: КИПД 43В-2К Зелёные: КИПД 43В-2Л Жёлтые: КИПД 43В-2Ж	Красные: КИПД 51Г-2К Зелёные: КИПД 51Г-2Л Жёлтые: КИПД 51Г-2Ж
	Постоянный ток (более дешёвый вариант)	Красные: КИПД 43В-К, КИПД 52В-К, КИПД 119В1-К Зелёные: КИПД 43В-Л, КИПД 52В-Л, КИПД 119В1-Л Жёлтые: КИПД 43В-Ж, КИПД 52В-Ж, КИПД 119В1-Ж	Красные: КИПД 51Г-К, КИПД 118Г1-К Зелёные: КИПД 51Г-Л, КИПД 118Г1-Л Жёлтые: КИПД 51Г-Ж, КИПД 118Г1-Ж

Вольтажные индикаторы
КИПД 43		Линза окрашена в цвет свечения, нормальной яркости (6, 12, 24, 48 и 60В)
КИПД 52		Линза прозрачная, нормальной яркости (6, 12, 24, 48 и 60В)
КИПД 119		Линза прозрачная, повышенной яркости (6, 12, 24, 48 и 60В)
Токовые индикаторы
КИПД 51		Линза окрашена в цвет свечения, нормальной яркости (20, 50, 70 и 100 мА)
КИПД 118		Линза прозрачная, повышенной яркости (20, 50, 70 и 100 мА)

www.kaskad-electro.ru

Виды светодиодных коммутаторных ламп для щитов энергообъектов

С щитах управления в основном используются лампы с посадочным отверстием диаметром 22мм (30мм), но производители светодиодной продукции выпускают и другие малогабаритные лампы. Рассмотрим самые основные из них.

Сверия светодиодных коммутаторных, сигнальных ламп (СКЛ).

СКЛ-11 (30 мм), СКЛ-12 (22 мм), СКЛ-14 (22мм)

Светодиодные коммутаторные лампы красного, зеленого, желтого, синего, оранжевого, белого цвета свечения конструктивно являются аналогами коммутаторных ламп накаливания и сигнальных ламп.

Светодиодные лампы превосходят лампы накаливания по эксплуатационным параметрам:

Высокая надежность. Гарантийная наработка на отказ – 50000 часов
Степень защиты IP-54
Высокая экономичность, меньше энергопотребление в 5-10 раз (ток потребления 10-20 мА, потребляемая мощность 2Вт)
Устойчивы к вибрации.Взрывобезопасны.
Стантартный ряд напряжений питания 6-380В.
Угол обзора 120°. Возможность универсального использования.

Выпускаются лампы с прозрачными, окрашенными и матовыми колбами, нормальной, повышенной
яркости.

Серия светосигнальных индикаторов AD, AL (IEK, TDM)

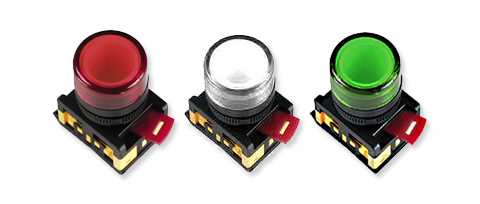

лампы серии AD-22DS

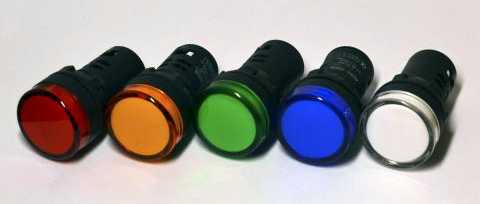

лампы серии AL-22

лампы серии AL22TE

Светосигнальные индикаторы серии AD, AL предназначены для индикации (сигнализации) состояния электрических цепей и рабочего состояния электрического оборудования. Применяются на объектах энергоснабжения и в электрощитовом оборудовании. Светосигнальные индикаторы выпускаются на напряжение 24 и 220B как переменного, так и постоянного тока.
Диаметр посадочного отверстия (в зависимости от исполнения) – 16мм (AD-16), 22 (AD-22), 30мм (AD-30)

Подсветка светодиодной матрицей на 24 и 230 В (110В, 36В)
Цвет: красный, желтый, зеленый, синий, белый.
Подключение проводами под зажимной винт.

габариты AD22DS

Серия светосигнальных индикаторов других производителей с идентичными характеристиками: AD22-30AS, LXB2(3SA8), LJXB2-EV

лампы серии AD22-30AS

лампы серии LXB2

лампы серии LJXB2

Все эти лампы используются в устройствах управления и контроля на пультах, щитах энергообъектов (ТЭЦ, ГРЭС, АЭС) в цехах ТАИ, электроцехах. В региональных электрических сетях в устройствах РЗиА, КИПиА. На предприятиях нефтегазовой, химической, металлургической, горнодобывающей промышленности в энергооборудовании и устройствах автоматики и контроля. На предприятиях машиностроения, приборостроения в выпускаемой продукции.

vserele.ru

Светодиодные лампы, коммутаторные лампы, индикаторы СКЛ, КПМ, КИПД

Светосигнальная арматура СКЛ (лампы СКЛ, лампы КИПД, индикаторы КИМП)

Светодиодные индикаторы отличаются универсальностью. Эффективность светодиодных индикаторов доказана для применения в различных областях народного хозяйства: в домашних и производственных условиях, школах, больницах, кабинетах. Лампы СКЛ сокращают затраты на электроэнергию и ремонт.
ЦЕНА НА СКЛ, КИПД, КИПМ
Аналоги ламп накаливания
Заказать

Зачастую лампы КИПМ используют в качестве индикаторов, подсветок, в рекламных изделиях.

Такое разнообразие применения возможно благодаря широкому спектру исполнений и возможностей светодиодных индикаторных ламп.

Арматура может выпускаться с разнообразными цоколями, всевозможных цветов, с двух и трехцветными лампами, с эффектом мигания.

Светодиодный индикатор КИПМ может нарабатывать до 100 тысяч часов непрерывной работы и служить в дальнейшем.

Лампы КИПД имеют хорошую степень пылевлагозащищенности (до 54). Работают при температуре воздуха от -60 до +80 градусов Цельсия и влажности до 98%. Лампы выпускаются с различным напряжением до 380 Вольт. Светофильтры могут быть матовыми и прозрачными, а сами лампы изготавливаются с различной яркостью: нормальная, повышенная и особояркая.

Есть возможность выпуска ламп индикаторных для высоковольтных устройств (в них исключена возможность свечения лампы в результате наводок). Светодиодные лампы, коммутаторные лампы, индикаторы СКЛ, КПМ, КИПД применяются очень широко в пультах и щитах управления.

Виды арматуры СКЛ

Светильники со светодиодными лампами значительно превосходят обычные осветительные приборы по многим параметрам:

— Экономное потребление электроэнергии, минимальные затраты на ремонт и эксплуатацию,

— Срок использования до 10 лет и выше,

— Не требуют затрат на утилизацию

— Устойчивость к механическим и вибро-нагрузкам,

— Сниженная нагрузка на электропроводку

— Быстрое включение на морозе,

— не мерцают,

— не шумят.

КИПМ42(СКЛ)1 заменяют лампы накаливания

СЦ128-8; СМ28-20; РН6-7,5; РН6-15-2; РН55-15;
РН60-4,8; РН110-15; РН120-15; РН110-8
РН127-8-1; Ж-110-8; Ж-110-10; Ж110-15

СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)2 (Цоколь B15d/19)
КИПМ42(СКЛ)2 заменяют лампы накаливания
СЦ128-8; СМ28-20; РН6-7,5; РН6-15-2; РН55-15;
РН60-4,8; РН110-15; РН120-15; РН110-8
РН127-8-1; Ж-110-8; Ж-110-10; Ж110-15

СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)3 (Цоколь B15s/19)
КИПМ42(СКЛ)3 заменяют лампы накаливания
СЦ128-8; СМ28-20; РН6-7,5; РН6-15-2; РН55-15;
РН60-4,8; РН110-15; РН120-15; РН110-8
РН127-8-1

СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)4 (Цоколь B15s/19)
КИПМ42(СКЛ)4 заменяют лампы накаливания
СЦ128-8; СМ28-20; РН6-7,5; РН6-15-2; РН55-15;
РН60-4,8; РН110-15; РН120-15; РН110-8
РН127-8-1

КИПМ42(СКЛ)5 заменяют лампы накаливания
Ж54-25-1; Ж54-40-1; Ж110-15; Ж110-25
СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)5 (Цоколь B22d/25×26)
СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)6 (Цоколь E14/25×17)
КИПМ42(СКЛ)6 заменяют лампы накаливания
РН6-25; РН6-30-1; РН127-8; РН110-40; РН120-25;
РН230-15; Ж-75-4; Ж-75-6Ж; Ж-75-8; Ж-75-15
ОДИОДНАЯ КОММУТА

КИПМ42(СКЛ)7 заменяют лампы накаливания
ИЛК215-225-8; ИЛК220-230-25-3; ИЛЗ215-225-8;
ИЛЖ215-225-8; В220-230-15-3; В230-240-15-2
ТОРНАЯ ЛАМПА КИПМ42(СКЛ)7 (Цоколь E 27/27)
СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)8 (Цоколь BА9s)

КИПМ42(СКЛ)8 заменяют лампы накаливания
СЦ128-8; СМ28-20; РН6-7,5; РН6-15-2; РН55-15;
РН60-4,8; РН110-15; РН120-15; РН110-8
РН127-8-1

СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)9 (Цоколь E14/25×17)
КИПМ42(СКЛ)9 заменяют лампы накаливания
РН6-25; РН6-30-1; РН127-8; РН110-40; РН120-25;
РН230-15; Ж-75-4; Ж-75-6Ж; Ж-75-8; Ж-75-15

СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)10 (Цоколь В15d/19)
КИПМ42(СКЛ)10 заменяют лампы накаливания
СЦ128-8; СМ28-20; РН6-7,5; РН6-15-2; РН55-15;
РН60-4,8; РН110-15; РН120-15; РН110-8
РН127-8-1; Ж-110-8; Ж-110-10; Ж110-15

СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)13 (Цоколь E10/13)
КИПМ42(СКЛ)13 заменяют лампы накаливания
в цоколе Е10

СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)11
КИПМ42(СКЛ)11 заменяют
арматуру АС-220; АЕ; АЕР

СВЕТОДИОДНАЯ КОММУТАТОРНАЯ ЛАМПА КИПМ42(СКЛ)12
КИПМ42(СКЛ)12 заменяют
арматуру АМ; АСЛ; АМЕ

КИПМ42(СКЛ)14 заменяют
арматуру АМ; АСЛ; АМЕИОД

КИПМ42(СКЛ)15 заменяют
арматуру АСКМН

КИПМ42(СКЛ)16 заменяют
арматуру АС-1201, АВР-01

КИПМ42(СКЛ)17 заменяют
арматуру АСКМ

КИПМ42(СКЛ)18 заменяют
арматуру АС-1201, АВР-01

КИПМ42(СКЛ)20 заменяют лампу
накаливания 68А7803P5NL в
перекачивающем оборудовании
газо- и нефтепроводах

КИПМ42(СКЛ)22 заменяют лампы накаливания
А12-1; А12-4-1; А12-5; А12-21-3; А12-10; А6-5;
А6-10-1; А24-1Ж; А24-5-1; А24-21-3

КИПМ42(СКЛ)23 предназначены
для установки на панели пультов,
мнемоники без патрона

КИПМ42(СКЛ)24 заменяют
миниатюрные лампы
накаливания СМ-28
Заказать

td-elcom.ru

Заявляемая полезная модель относится к технике световой сигнализации, именно к индикаторам пультов-табло и прочих пультов операторов щитков управления и может найти применение на железнодорожном (ЖД) и прочем транспорте, в электроэнергетике, в промышленности в качестве сигнальных ячеек и индикаторов. Полезная модель содержит совокупность признаков новизны для достижения максимального эффекта от применения светодиодной коммутаторной лампы взамен аналогичной лампы накаливания таких, как габаритные размеры, позволяющие применять лампы без светофильтров, а также защитные элементы схемы и особенности способа присоединения к питающей сети. Технический результат – повышение надежности и долговечности работы лампы, повышение различимости индикации.

Наиболее близким аналогом к предлагаемой полезной модели является светодиодная лампа (Россия, полезная модель, патент №70050, от 30.08.2007 г.). Сущность известной полезной модели заключается в том, что светодиоды лампы расположены на внешней стороне цилиндрической платы, элементы блока питания на внутренней стороне этой же платы, а средство соединения с внешней электрической сетью выполнено в виде цоколя традиционной лампы.

К недостатку известной полезной модели можно отнести ее ограниченное применение только в качестве осветительного прибора.

Задачей, на решение которой направлена заявляемая полезная модель, является создание светового индикатора повышающего видимость и различимость сигнализации для операторов, увеличение срока службы индикации при одновременном удобстве замены типовых ламп накаливания на предлагаемые по полезной модели, путем установки в типовые патроны-держатели, что означает технологичность применения и повышение надежности работы индикации, сокращение эксплуатационных расходов при ее обслуживании и сокращение вероятных ошибок операторов от плохой различимости сигналов.

Решение поставленной задачи достигается тем, что по аналогии с известной светодиодной лампой, в корпусе, совпадающем по габаритам в цокольной части с корпусом типовой коммутаторной лампы, собирается схема НЧ фильтра и выпрямителя. Встречно последовательно светодиоду может быть подключен стабилитрон с целью увеличения минимального порога напряжения включения лампы. Кроме того, с целью повышения технологичности сборки светодиодной коммутаторной лампы, контактами ее цоколя являются вторые стороны печатных плат с элементами схемы, а с целью удобства применения габариты лампы в части ее длины имеют такой размер, при котором линза светодиода может выступать из индикаторной панели наружу, заменяя собой светофильтр индикатора. Применение в лампе светодиодов с диаметром наружной линзы 8 мм позволит светодиоду лампы играть роль выступающего из панели индикаторного пульта светофильтра.

Технический результат, достигаемый при использовании в лампе предлагаемого выше существенного признака – исключение подсвечивания лампы от фоновых наводок и гармоник напряжения с частотой выше 50 Гц в питающей сети, исключение эффекта мерцания лампы за счет двухполупериодного выпрямления питающего напряжения, что существенно снижает утомляемость оператора, наблюдающего индикацию, возможность изменения порога включения ламп в зависимости от питающего напряжения и требований эксплуатации и особенности конструкции, обеспечивающие высокую технологичность применения ламп.

На чертеже фиг.1 приведены принципиальные электрические схемы двух вариантов светодиодной коммутаторной лампы.

На чертеже фиг.2 приведен внешний вид ламп.

На чертеже фиг.3 приведена конструкция лампы.

1. Светодиодная коммутаторная лампа, содержащая схему питания, отличающаяся тем, что на входе схемы включен низкочастотный RC фильтр, отсекающий частоты помех из питающей сети выше 50 Гц.

2. Светодиодная коммутаторная лампа по п.1, отличающаяся тем, что встречно последовательно со светодиодом лампы может быть включен стабилитрон с напряжением стабилизации в зависимости от требований эксплуатации.

3. Светодиодная коммутаторная лампа по п.1, отличающаяся тем, что светодиод лампы может иметь диаметр линзы излучения 5 и 8 мм.

4. Светодиодная коммутаторная лампа по п.1, отличающаяся тем, что габаритная длина лампы такова, что при установке ее в типовой патрон светодиод лампы выступает наружу панели пульта, заменяя собой линзу светофильтра.

5. Светодиодная коммутаторная лампа по п.1, отличающаяся тем, что лампы изготавливаются с различными цветностями излучения в зависимости от примененного светодиода.

6. Светодиодная коммутаторная лампа по п.1, отличающаяся тем, что контактами для присоединения к питающей сети являются обратные поверхности печатных плат с элементами электрической схемы лампы.

poleznayamodel.ru

Электро – замена коммутаторной лампы КМ 24-50
