Латунь сплав чего – состав сплава, характеристики и применение

alexxlab | 10.10.2018 | 0 | Вопросы и ответы

сплавы, их составы, виды и отличия

Латунь – это сплав на основе цинка и меди. Процентное содержание цинка в сплаве может быть 5 — 45%. Цинк, в отличие от меди, дешевле, именно поэтому введение его в состав не только повышает технологические, антифрикционные и механические свойства сплава, но еще и снижает ее стоимость.

Свойства латуни

Сплавы латуни отлично поддаются обработке давлением. Механические показатели довольно высокие, но вот стойкость к коррозии удовлетворительная. Если сравнивать отличительные особенности латуни с бронзой, то ее антифрикционные свойства, устойчивость к коррозии и прочность ниже. Сплавы не очень устойчивы в соленой воде, на воздухе, растворах большинства органических кислот и углекислых растворах.

Латунь в отличие от меди имеет лучшую стойкость к коррозии. Но с повышением температуры увеличивается и скорость коррозии. Тем боле, заметен такой процесс в изделиях с тонкими стенками. Вызвать коррозию могут: высокая влажность, следы сернистого газа и аммиака в воздухе. Для предотвращения такого явления изделия из этого состава после обработки подвергают низкотемпературному обжигу.

Почти все сплавы при снижении температуры не становятся хрупкими и остаются эластичными, что позволяет применять их в качестве отличного конструкционного материала. Благодаря более высокому показателю температуры рекристаллизации, в отличие от меди, при повышенной температуре ползучесть латуни ниже. При температуре 300-600 С появляется свойство хрупкости из-за того, что нерастворимые при низких температурах добавления (к примеру: висмут, свинец) создают хрупкие прослойки между кристаллами. При увеличении температуры понижается ударная вязкость. В отличие от меди свойства теплопроводности и электропроводности латуни хуже.

Состав латуни в процентном соотношении

Основные компоненты – цинк и медь, – используются в соотношениях 30% и 70% соответственно.

Более 50% цинка, который применяется при изготовлении латуни, делается из вторичной переработки мусора. Технические сплавы латуни выполнены на 47–50% из цинка. По составу различают альфа и бета-латуни:

• Двухфазные составы состоят на 48–50% из цинка и содержат менее 5% свинца.
• Однофазные альфа-составы имеют около 30 % из цинка.

Химический состав

Латунь изготавливают из меди и цинка. Зачастую ее сравнивают с бронзой, так как сплав латуни и бронзы объединяет одинаковый компонент – медь. Латунь, по составу отличающаяся от бронзы, имеет в качестве второго компонента не олово, а цинк.

Цинк – это химический составляющий элемент второстепенной подгруппы второй группы четвертого периода периодической системы Менделеева. При нормальных условиях довольно хрупкий переходный материал ярко-голубого цвета (на открытом воздухе покрывается небольшим слоем оксида цинка и темнеет). В природе, как отдельный металл, цинк не существует.

Медь – это химический составляющий элемент одиннадцатой группы четвертого периода периодической системы Менделеева. Это пластичный переходный материал ярко-золотистого цвета (при появлении оксидного слоя медь становится красно-желтого цвета).

За счет цинка и меди (кроме главного α-раствора) появляется целый перечень электронных стадий типа β, γ, ε. Как правило, состав латуни имеет α- или α+β’ фазы:

• α-фаза – стабильный материал из меди и цинка с гранецентрированной кристаллической медной кубической решеткой.
• β’-фаза – структурный материал на основе химического сочетания CuZn с соотношением 3/2 и элементарной и простейшей ячейкой.

Зависимость от термообработки:

• Если температура высокая, то β-фаза имеет хаотичное расположение атомов и увеличенный объем однородного состава. В этом состоянии фаза становится довольно пластичной, если температура менее 453–469 C, то атомная структура меди и цинка обретает упорядоченность и указывается, как β’.
• β’ является более хрупкой и жесткой, γ-фаза имеет в составе электронное сочетание Cu5Zn8.

Составы с одной фазой отличаются повышенной пластичностью; β’-фаза менее пластичная и более прочная.

Разделение с учетом содержания в сплаве цинка:

• Когда сплав латуни имеет в составе до 35% цинка, одновременно увеличиваются и пластичность, и твердость. Затем пластичность снижается, в начале из-за уплотнения α – жесткого состава. После происходит моментальное ее снижение, это объясняется нахождением в составе хрупкой β’-фазы. Затем твердость повышается до уровня количества цинка не больше 40%. Потом резко снижается.
• Многие составы отлично поддаются обработке под давлением. Однофазный состав особенно характеризуется своей пластичностью. Латуни меняют структуру при пониженных и повышенных температурах. Хотя в условиях температуры 400-700 C появляется «хрупкая зона». Деформация при этих температурных условиях не происходит.
• Двухфазные сплавы довольно эластичны при нагревании больше температуры фазы β’-превращения (выше 700 C). Для увеличения химической стойкости и технических характеристик в них зачастую добавляют дополнительные компоненты, к примеру: марганец, алюминий, кремний, никель и так далее.

Производство латуни

Латунь отлично поддается ковке, податливо деформируется, довольно вязка, принимает разные формы под ударом молотка, штампуется в различные детали или растягивается в проволоку. Сплав относительно податливо отливается и плавится в условиях температуры меньше плавления меди.

Процесс изготовления выполняется:

• В тиглях, сделанных из огнеустойчивой глины. Тигли разогреваются в пламенных или шахтных печах.
• В отражательных печах.

Во время смешивания цинка и меди состав отливают в заранее приготовленные песочные формы. Некоторая часть цинка испаряется, что необходимо помнить во время формирования сплава металла.

Производные латуни

Томпак – вид деформируемого сплава. Имеет в составе цинк и медь на 2%-13% и 87–98% соответственно.

Томпак отличается:

• пониженной силой трения;
• стойкостью к ржавчине;
• высокой эластичностью.

Составы меди, состоящие на 11-22% из цинка, называются полутомпаками.

Томпак отлично поддается сварке с нержавейкой и иными благородными металлами. Томпак применяют для изготовления комбинированного состава латуни и стали. Благодаря золотистому цвету из томпака делают фурнитуры, различные медали и художественные изделия. Томпак отлично поддается эмалированию, золочению и обработке давлением в пониженных и повышенных режимах температуры.

Литейная латунь – используется для изготовления фасонных изделий и полуфабрикатов с помощью литья. Имеет 51–80% меди. В роли дополнительных элементов применяют: алюминий, кремний, марганец, железо, свинец и олово. Основные отличия:

• имеет устойчивость к трению с другими элементами;
• пониженная склонность к распаду элементов;
• не ржавеет;
• проста в обращении за счет жидкой консистенции;
• великолепные механические показатели.

Зачастую литейную латунь применяют для массового изготовления:

• червячных винтов;
• штуцеров;
• элементов арматуры;
• деталей, устойчивых к коррозии;
• гаек зажимных болтов;
• сепараторов;
• втулок;
• деталей, которые эксплуатируются при температуре выше 250C;
• подшипников.

Автоматная латунь

— это свинцовая разновидность сплава. Имеет такой состав:

• 24,3-42,8% – цинк;
• 56-76% – медь;
• 0,4-0,9% – свинец.

Добавление свинца при механической обработке способствует появлению сыпучей и короткой стружки, что снижает износ разделяющего механизма и дает возможность применять скоростную обработку деталей.

Механические характеристики автоматной латуни напрямую зависят от ее агрегатного состояния и компонентов:

• нагартованное;
• мягкое.

Этот вид сплава изготавливается в форме:

• полос;
• лент;
• листов;
• прутков.

При этом из листов делают:

• детали для часов;
• болты;
• гайки и другие предметы массового производства.

Как можно отличить сплав латуни от бронзы

Отличить латунь от бронзы и, помимо этого, узнать точный состав можно лишь в химической лаборатории (к примеру, с помощью спектроскопического анализа). Увы, в домашних условиях (тем более, если нельзя делать царапины либо как-то еще деформировать изделие) спектр возможностей довольно ограничен. Однако существует алгоритм, который показывает пусть и не очень точные, но все же результаты.

Вам будут необходимы:

• калькулятор;
• точные весы;
• прозрачная емкость с водой;
• образцы латуни и бронзы со сколами;
• микроскоп или сильная лупа.

Начните со зрительного анализа. Нужно тщательно почистить изделие и поместить под солнечное освещение. Обычно бронза темней латуни, при этом, если рассматривать цвет, то бронза переходит в «красный» спектр (от рыжего до бурого), а латунь в «желтый», иногда даже до белого. Но данный способ не очень неточен, потому переходите ко второму шагу.

Сделайте анализ состава на плотность. Будет необходима прозрачная емкость с водой и точные весы. Опустив изделие в воду, узнаем объем, потом определяем массу. Плотность — это соотношение массы предмета к его объему, переводим в кг/ куб. м. Чаще всего бронза плотней латуни, при этом линия деления находится на показателях 8700 кг/куб. м. Итак, 8400-8700 кг/куб.м – скорей всего, латунь. 8750-8900 – скорей всего, бронза.

И в конце, структура состава. Нужно сказать, что тут нужны образцы – предметы, где в составе можно точно определить и латунь, и бронзу, причем образцы обязаны иметь сколы.

Для анализа будут необходимы сильная лупа или микроскоп. Анализ происходит размещением в поле видимости одновременно образца и предмета анализа. На что нужно обратить внимание? На структуру состава – а именно, его зерно. Обычно бронза имеет более грубое и крупное зерно, в отличие от латуни.

Оцените статью: Поделитесь с друзьями!

stanok.guru

свойства, химическая формула, применение, марки латуни и их расшифровка, где используется, что делают из латуни

Латунь – высокотемпературное соединение расплавов меди и цинка. Для придания расплаву различных свойств, в зависимости от направленности применения латуни, при её выплавке добавляют различные присадки. Известно, что сплав меди и олова именуют бронзой, но олово может служить присадкой и при выплавке латуни. От количественного преобладания в медном сплаве цинка или олова и зависит его название: больше олова – бронза, больше цинка – латунь. Свойства последнего сплава определяются присадками, добавляемыми в расплав гораздо меньшими количествами – это такие вещества, как металлы: железо, свинец и никель, и неметаллы: кремний и фосфор.

Хотя цинк и был получен в виде металла только в шестнадцатом веке, но латунь получали ещё до начала современного летоисчисления, при плавлении добавляя в расплав меди богатую цинковую руду – галмей (смесь цинкового шпата с формулой ZnCO 3 и кремнекислого цинка). Запатентован же способ получения латуни был английским металлургом в конце семнадцатого века. А уже в девятнадцатом веке в Западной части России и Европе посредством латуни фальсифицировали золотые украшения.

Свойства

От меди латунь унаследовала значительный удельный вес, в зависимости от содержания основного компонента в латуни, её плотность колеблется от 8,3 до 8,7 тонны на кубический метр. Вообще, многие физические свойства латуни как сплава зависят от соотношения его компонентов не только основных, но и добавляемых в небольших количествах – легирующих.

Пожалуй, более или менее стабильной характеристикой является удельная теплоёмкость, её показатель при комнатной температуре 380 Дж/(кг*К), что означает – для нагрева металла весом один килограмм на один градус Кельвина потребуется 380 Джоулей теплоты. Удельное электрическое сопротивление меняется от 0,025 до 0,108 Ом*кв. мм/м. Температура плавления латуни также меняется в широких пределах, от 870 до 990 градусов Цельсия. Медь – более тугоплавкий металл, чем цинк, поэтому меньшие значения относятся к сплавам с более высоким содержанием цинка.

Латунь хорошо поддаётся контактной сварке, но не сваривается плавлением, её легко прокатывать. Для защиты металла от окисления на воздухе, его поверхность покрывают лаком, предотвращая почернение, хотя стойкость к воздействию атмосферы у латуни выше, чем у меди. У латуни золотистый цвет и она хорошо поддаётся полировке. Добавки в сплав висмута и свинца уменьшают его сминаемость в нагретом состоянии, но улучшают поведение сплава при обработке режущим инструментом.

Содержание в сплаве цинка определяет такие важные свойства, как прочность и пластичность – эти два, казалось бы, взаимоисключающие понятия. Если цинка добавляется до тридцати процентов, то вместе с этим растут характеристики прочности и пластичности. После этого порога пластичность начинает снижаться, а прочность продолжает расти до отметки 45%, затем снижается, как и пластичность.

Многие марки латуни хорошо поддаются обработке давлением как при низких температурах, так и в нагретом состоянии, за исключением температуры от 300 до 700 градусов, которая является зоной хрупкости и в этом интервале температур сплав не деформируют. Улучшение механических и химических характеристик латуней, в их состав дополнительно включают легирующие присадки.

Как влияют легирующие присадки

Легирующая – это присадка к сплаву, изменяющая его состав и, как следствие, придающая ему какие-то новые свойства, или повышающая или снижающая уже имеющиеся свойства. Для снижения потерь металла с поверхности расплава, в него добавляют алюминий образующаяся при этом оксидная плёнка, и выполняет защитную роль. Чтобы увеличить прочность и улучшить антикоррозионные качества, в сплав добавляют магний, отдельной позицией или вместе с алюминием и железом. Причём на плотность металла присадки практически не влияют.

Добавка в расплав никеля исключает проявления отрицательных моментов в части окислительных процессов. Улучшить пластичность, ковкость сплава и условия его резки удаётся введением в состав латуни такой присадки, как свинец. Кремний в сочетании со свинцом улучшает скольжение до такой степени, что легированный этой присадкой сплав вполне может использоваться на равных с оловянной бронзой. При этом кремний, добавленный без других присадок, конкретно повышает твёрдость и прочность латуни. Если металл планируют использовать на корабле, к нему присаживают олово, придающее стойкость к солёной воде.

Маркировка

В маркировке металла придерживаются определённых правил, изложенных в государственных стандартах – ГОСТ. Обозначается сплав начальной буквой – Л, затем идут начальные буквы присадок сплава с цифрами, указывающими на количество присадки. Маркированная деформируемая латунь за первой буквой включает цифры – сколько меди в составе: Л 70.

Если деформируемая латунь ещё и легированная, в обозначение вносятся начальная буква присадок, и число в процентах: ЛАН 60-1-1, это меди 60%, алюминия 1% и никеля 1%. Содержание цинка в таком сплаве вычисляют разницей, в этом 100 – (60+1+1) = 38%. Латуни для литья маркируются по-другому: количественные значения компонентов сплава вносятся сразу после их первых букв. Так, в изделии ЛЦ 40 Мц 1 цинка 40%, марганца 1%.

Сферы применения латуни

Во всём мире потребление цинка для производства этого сплава оценивается в два миллиона тонн, причём половина этого количества представлена ломом цинковых изделий. Латунь для технических целей получают, сплавливая примерно равные количества меди и цинка. Все латунные изделия можно подразделить на три основных вида, определяющих направления их применения:

• деформируемые – содержат цинка менее десяти процентов, их второе название томпак, он обладает хорошей пластичностью, не подвержен коррозии и хорошо скользит по металлу. У него прекрасная свариваемость со сталью и отличный цветовой оттенок – под золото;
• литейные – их название говорит об основном направлении применения, производство предметов способом литья, состоят они на 50–80% из меди. Сплав устойчив к коррозии, не деформируется при трении о другие металлы, очень прочный и нехрупкий. В расплаве его несложно заливать в формы любой конфигурации;
• автоматные – это сплавы с присадкой свинца, такое сочетание даёт возможность выходу из-под резца дискретной стружки, что очень важно при обработке изделий в автоматизированном положении – снижается износ деталей станка и возрастает скорость обработки.

Один из самых востребованных металлов во всём мире – это латунь. Применение этого сплава затрагивает практически все отрасли народного хозяйства. Простые сплавы с добавкой цинка в пределах 20% используют для изготовления деталей машин и механизмов, теплообменных аппаратов.

На изготовление штампованных предметов идут сплавы с включением цинка до 40%, а если такие сплавы легированы присадками, их применяют в судостроении и машиностроении, самолётостроении и строительстве, в часовой промышленности и т. д. Из томпака делают предметы художественного назначения, различную бижутерию и другие атрибуты, в том числе знаки воинского различия.

Литейная латунь является материалом для изготовления деталей, работающих в условиях агрессивной среды. Из автоматной изготавливают метизы – шурупы, в том числе и саморезные, гайки с болтами и шпильки. Сплав немагнитный, его используют там, где это свойство востребовано, например, для изготовления деталей компасов. Повышенная теплоёмкость обусловливает его применение в тепловых приборах, так самовары издавна изготавливали из латуни. Церковная утварь – это ещё одна сфера применения этого золотистого сплава.

В ювелирном деле латунь ценится не меньше, чем благородные металлы, которые ею имитируются при изготовлении украшений и бижутерии. Специалисты разделяют латунные изделия на три группы:

• со средним содержанием цинка, жёлтого цвета;
• золотистого цвета, с незначительным количеством цинка;
• зелёного цвета, с большим количеством цинка в составе сплава.

Наиболее приближенный к окраске золота цвет латунь имеет при пятнадцати процентах цинка и присадке алюминия в количестве 5%. Зачастую этим свойством пользуются нечестные люди, подделывая золотые украшения, хотя плотности золота и подделки несопоставимы. Чистят латунные изделия щавелевой кислотой.

instrument.guru

Латунь сплав. Латунь состав. Свойства латуни. Применение латуни. Литейная латунь. Диаграмма состояния медь-цинк.

Латунь — это двойной или многокомпонентный сплав на основе меди, где основным легирующим элементом является цинк. Латуни могут иметь в своем составе до 45 % цинка. Повышение содержания цинка до 45 % приводит к увеличению предела прочности до 450 МПа. Максимальная пластичность имеет место при содержании цинка около 37 %.

Бронза сплав. Бронза состав. Бронза оловянная. Алюминиевая бронза. Бериллиевая бронза.

При сплавлении меди с цинком образуется ряд твердых растворов α, β, γ, ε.

Диаграмма состояния медь–цинк

Из диаграммы состояния медь–цинк видно, что в зависимости от состава имеются однофазные латуни, состоящие из α–твердого раствора, и двухфазные (α + β)–латуни.

По способу изготовления изделий различают латуни деформируемые и литейные.

Деформируемые латуни маркируются буквой Л, за которой следует число, показывающее содержание меди в процентах, например в латуни Л62 содержится 62 % меди и 38 % цинка. Если кроме меди и цинка, имеются другие элементы, то ставятся их начальные буквы ( О – олово, С – свинец, Ж – железо, Ф – фосфор, Мц – марганец, А – алюминий, Ц – цинк). Количество этих элементов обозначается соответствующими цифрами после числа, показывающего содержание меди, например, сплав ЛАЖ60-1-1 содержит 60 % меди, 1 % алюминия, 1 % железа и 38 % цинка.

Однофазные α–латуни используются для изготовления деталей деформированием в холодном состоянии. Изготавливают ленты, гильзы патронов, радиаторные трубки, проволоку.

Для изготовления деталей деформированием при температуре выше 500^oС используют (α + β)–латуни. Из двухфазных латуней изготавливают листы, прутки и другие заготовки, из которых последующей механической обработкой изготавливают детали. Обрабатываемость резанием улучшается присадкой в состав латуни свинца, например, латунь марки ЛС59-1, которую называют “автоматной латунью”.

Латуни имеют хорошую коррозионную стойкость, которую можно повысить дополнительно присадкой олова. Латунь ЛО70-1 стойка против коррозии в морской воде и называется “морской латунью“.

Добавка никеля и железа повышает механическую прочность до 550 МПа.

Магний металл. Магниевые сплавы. Литейные магниевые сплавы. Деформируемые магниевые сплавы.
Металл титан. Титановые сплавы. Сплавы титана. Титан и его сплавы. Применение титановых сплавов.

Литейные латуни также маркируются буквой Л. После буквенного обозначения основного легирующего элемента (цинк) и каждого последующего ставится цифра, указывающая его усредненное содержание в сплаве. Например, латунь ЛЦ23А6Ж3Мц2 содержит 23 % цинка, 6 % алюминия, 3 % железа, 2 % марганца. Наилучшей жидкотекучестью обладает латунь марки ЛЦ16К4. К литейным латуням относятся латуни типа ЛС, ЛК, ЛА, ЛАЖ, ЛАЖМц. Литейные латуни не склонны к ликвации, имеют сосредоточенную усадку, отливки получаются с высокой плотностью.

Латуни являются хорошим материалом для конструкций, работающих при отрицательных температурах.

www.mtomd.info

история, основные компоненты, свойства и применение

Латунь — это медно-цинковый сплав, в котором составляющие его элементы находятся в определенных пропорциях. В некоторых случаях, для придания определенных свойств в состав включают и другие легирующие компоненты (олово, никель, свинец, железо и т.д.). Стоит отметить, что сфера ее применения практически безгранична.

Экскурс в историю

Латунь была известна человечеству еще до нашей эры, и это при том, что цинк как элемент стал известен только в 16 столетии. Например в Древнеримской империи расплавленную медь смешивали с цинковой рудой (галмеем). Из полученного металла делали красивые украшения и изящную посуду. Она так же была известна и в средней Азии, именно оттуда она и попал на Русь.

Основные компоненты

Изначально, в классическом варианте, латунь делали смешивая медь и цинк в соотношении 1:1. Теперь же, в основном, удельная масса цинка в сплаве не превышает тридцати процентный порог (исключением являются технически сплавы, в них объем цинка может доходить до пятидесяти процентного показателя).

По своему составу такой цветмет подразделяется на два вида:

• Двухкомпонентный. В состав входят всего два составляющих — медь и цинк, их пропорция зависит от предназначения сплава. Обозначается сплав буквой «Л» и цифрой. Цифра указывает на процент меди в металле.
• Многокомпонентный. Изготавливается путем присоединения легирующих металлов(олово, алюминий, свинец и т.д.). Маркировка производится двумя буквами («Л» (латунь) и буква добавочного компонента), следом идут цифры, означающие вхождение металлов в процентах — медь, дополнительный металл, цинк.

По содержанию цинка определяется два типа:

• Красная — удельная масса цинка менее 20 процентов.
• Желтая — объем цинка превышает двадцати процентный порог.

Какими свойствами обладает латунь?

Температура плавления соединения варьируется от 880 до 950 градусов. Начальная точка плавления зависит от процентного соотношения меди цинка. Чем последнего больше тем соответственно температура плавления ниже. Кроме того он превосходно поддается как механической обработке так и кузнечной ковке. Так же он достаточно хорошо противодействует коррозийным процессам. Благодаря высокой степени пластичности при низких температурах, латунь является хорошим конструкционным материалом.

Наравне с положительными качествами у нее имеются и недостатки:

• Боится морской воды.
• Разрушается под воздействием углекислотных растворов и органических кислот.
• При взаимодействии с воздухом темнеет, поэтому требует дополнительной обработки лаком.

В зависимости от предназначения латунного сплава, он делится на три вида, которые кроме общих свойств имеют и свои собственные:

• Деформируемые металлы (Томпак). В такой металле количество цинка не превышает 10 процентов. Данный сплав отличается пластичностью высоким антикоррозийным показателем и низкой силой трения. Томпак легко сваривается с железом.
• Литейная латунь. Такое название получила благодаря низкой температуре плавления, что позволяет заливать ее в специальные формы. Содержание цинка колеблется в пределах 50 — 80 процентов. Такой уникальный сплав не подвержен изменению поверхности из-за трения и имеет высокие прочностные характеристики.
• Автоматный цветной металл. В такой металл в качестве легирующего компонента обязательно добавляется свинец. Сплав хорошо переносит механическую обработку и при этом стружка отходит небольшими частицами, благодаря чему увеличивается скорость обработки и уменьшается износ резцов, что очень важно при больших объемах работ.

Для придания особых свойств в латунь добавляются легирующие компоненты, каждый из которых изменяет структуру состава и усиливает его определенные качества:

• Алюминий. На поверхности изделия создается оксидная пленка снижающая «летучесть» сплава.
• Магний. Применяется в совокупности с алюминием и железом, для придания повышенных прочностных характеристик и антикоррозийных свойств.
• Никель. Не дает развиваться окислительным процессам.
• Свинец. Улучшает ковкость и пластичность сплаву, делает пригодным для механической обработки.
• Кремний. Улучшает прочность сплава.
• Олово. Благодаря олову латунь можно использовать в морской воде.

Где применяется латунь?

Латунь на сегодняшний день один из самых широко применяемых металлов цветной металлургии созданных искусственным путем. В зависимости от качественных характеристик латунный сплав применяется в тех или иных сферах промышленности. Так двухкомпонентная латунь с содержанием цинка не более 20 процентов, используется для создания деталей и узлов различных машин и тепло передающих устройств. 40 процентов цинка дают возможность использовать ее для штамповки и производства фурнитуры.

Многокомпонентная латунь используется более широко. Из нее делают трубы, детали кораблей и летательных аппаратов, часы также не обходятся без такого сплава. Декоративно-художественные композиции, знаки различия для силовых структур делаются из такой марки цветметалла. Изделия которые необходимо отливать в специальных формах (арматура, сепараторы, подшипники скольжения) изготавливаются из литейной латуни. Автоматная латунь хорошо себя зарекомендовала при производстве деталей для крепежа (гайки, винты, болты и т. д.).

С давних пор в России латунь использовалась, и применяется сейчас, для изготовления такого исконно русского предмета обихода как самовар. Порой даже самые дорогие изделия делают из относительно дешевой латуни. Так например корпус всемирно известной зажигалки Zipo изготавливается именно из латуни.

Не обошли стороной латунь и ювелиры. На практике они выделяют три ее вида — желтая (цинк колеблется в пределах пятьдесят на пятьдесят), золотистая(незначительное количество цинка), зеленая (цинка в сплаве более 50 процентов). При содержании в сплаве 15 процентов цинка и 5 процентов алюминия, металл становится похожим на золото. Хороший мастер из такой латуни может сделать ювелирное изделие практически полностью напоминающее золотое и простой обыватель вряд ли найдет разницу. Чем очень часто пользуются мошенники, выдавая поддельные украшения за золотые. Очень часто на латунных сплавах проходят обучение ученики в ювелирных мастерских, оттачивая свое мастерство.

Таким образом можно смело говорить, что латунь является действительно важным элементом для хозяйственной деятельности человека и по крайней мере в ближайшее столетие потребность в ней будет только расти.

sopromats.ru

свойства, область применения и маркировка

Двухкомпонентный или многокомпонентный сплав, используется в производстве и промышленности сплавы деформируемые латуни и литейные латуни.

Свойства латуни

Латунь Cu – Zn, металл желтого цвета, двойной или многокомпонентный сплав на основе меди, с легирующим компонентом цинк, иногда с оловом (в меньших пропорциях, или получится оловянная бронза), никеля, свинца, марганца, железа и других элементов. По металлургической классификации к бронзам не относится. Плотность 8300-8700 кг/м³. Удельная теплоемкость при 20 °C – 0,377 кДж·кг−1·K−1. Удельное электрическое сопротивление – (0,07-0,08)·10−6 Ом·м. Температура плавления латуни в зависимости от состава достигает 880-950 °C. С увеличением содержания цинка температура плавления понижается. Латунь сваривается газовой и дуговой сваркой в среде защитных газов, также прокатывается. Поверхность латуни чернеет на воздухе, чтобы этого избежать металл покрывают лаком. Поставляем цветной прокат на предприятия России, оптовыми или розничными партиями, латунь купить также можно, позвонив по контактам указанным на сайта, менеджеры проконсультируют по интересующей информации.

Латунь состав сплава

Латунный сплав обозначают буквой «Л», после чего следуют буквы входящих элементов, образующих сплав. В деформируемых марках первые две цифры после буквы «Л» указывают содержание меди в процентах. К примеру Л63 – латунь с 63% меди Cu. В случае легированных деформируемых указывают ещё буквы и цифры, обозначающие название и количество легирующего элемента, ЛАЖ60-1-1 означает латунь с 60% Cu, легированную алюминием (А) в количестве 1% и железом (Ж) в количестве 1%. Содержание Zn определяется по разности от 100%. В литейных латунях среднее содержание компонентов сплава в процентах ставится сразу после буквы с названием.

Деформируемые двойные латуни
Марка	Сфера применения
Л85, Л9б, Л90, Л80	Детали приборов, машин, химической и теплотехнической аппаратуры, сильфоны, змеевики и пр.
Л68	Штампованные изделия
Л70	Гильзы для химической аппаратуры
Л60	Патрубки толстостенные, детали машин и гайки.
Л63	Применяется в авиапромышленности, кораблестроении, автомобилестроении. Латунь лента используется в производстве цистерн, электродов, радиаторных лент и декоративных элементах дизайна. Латунь Сплав используют для изготовления изделия, которые использоваться в криогенной технике.
Деформируемые многокомпонентные латуни
Марка	Область применения
ЛАЖ60-1-1	Детали для морских судов.
ЛА77-2	Трубы конденсаторные для морских судов
ЛАН59-3-2	Детали электромашин, химической аппаратуры и морских судов
ЛН65-5	Конденсаторные и манометрические трубки
ЛЖМа59-1-1	Детали для самолетов, вкладыши подшипников, детали для морских судов
ЛМц58- 2	Болты, Гайки, детали машин, арматура
Л090-1	Трубы конденсаторные для теплотехнической аппаратуры
ЛМЦА57-3-1	Детали для речных и морских судов
Л062-1, Л070-1, Л060-1	Трубы конденсаторные для теплотехнической аппаратуры
ЛС74-3, ЛС63-3	Втулки, детали часов
ЛС64-2	Матрицы полиграфические
ЛС59-1, ЛС60-1	Используют в машиностроении, приборостроении, авиационной и космической промышленности. Из латунного прутка изготовляется метизная продукция, фурнитура, детали оборудования и втулки, элементы арматуры для трубопроводов, декоративные конструкции. Латунь пруток применяется при изготовлении манометрических и конденсаторных труб, полиграфических матриц, электромеханических установок, поршневых машин и газовых редукторов. Также используются в изготовлении: болтов, гаек, втулок и зубчатых колес.
ЛЖС58-1-1	Детали, производимые резанием
ЛК80-3	Детали машин коррозионностойкие
ЛАНКМЦ75- 2- 2,5- 0,5-0,5	Манометрические трубы, пружины
ЛМш68-0,05	Трубы конденсаторные

Латунь применение

В машиностроении и для изготовления радиаторов, конденсаторов, резисторов, соединительных элементов и охлаждающих трубок, используется латунь. Используют в декоративные отделки при оформлении помещений, применяется в изготовлении вывесок и табличек, также в мебельной фурнитуре и сантехнике. Лента латунная используется при плакировании и гравировании. Благодаря антикоррозионным характеристикам, применяется в агрессивных средах, жидких и газообразных. Используется латунная лента для изготовления штамповочных изделий и гильз. Пониженный коэффициент теплового расширения и долговечность используется в приборах сверхвысокой точности: манометрах, наручных механических часах, пластичность метала применяется в изготовление полиграфических матриц. Также лента используется в судостроении, химической промышленности из-за инертности сплава.

При изготовлении электротехнических и декоративных деталей используется латунь, для создания контактных пар, фильтров для нефтепереработки и пищевой промышленности. Латунь проволока применяется при проведении сварки, как припой (специальная латунная проволока для пайки), в изготовлении трансформаторов используется для обмотки сердечников. Повышенная коррозионная стойкость позволяет использовать проволоку для изготовления мелкоячеистых сеток, которые применяются в фильтрах пищевой и нефтеперерабатывающей промышленностях, для просеивания дробленых материалов. Применяется в изготовлении авторучек, щеток, деталей инструментов и оборудования.

Для создания вывесок, табличек, мебельной фурнитуры и сувениров, а также кухонной утвари, используется листовой латунь. Листами облагораживают камины, под воздействием повышенных температур металл долго не теряет первоначальный внешний вид. Элементы современной мебели и декора изготавливают из перфорированного латунного листа. Латунный лист полуфабрикат, к примеру труба латунная изготавливается из него.

В строительстве используют латунный шестигранник, электротехнике для изготовления деталей. Из продукта металлопроката изготовляют гайки, болты и другие крепежные элементы, части запорной арматуры в газовых и водооборотных системах, декоративные детали.

Прием заявок

Информация по телефонам и электронной почте.

+7(495) 796-69-82    +7(977) 687-25-00

Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

metallrc.ru

Латунь — Википедия

Микроструктура отшлифованного и протравленного латунного сплава под 400-кратным увеличением

Лату́нь — двойной или многокомпонентный сплав на основе меди, где основным легирующим компонентом является цинк, иногда с добавлением олова (меньшим, чем цинка, иначе получится традиционная оловянная бронза), никеля, свинца, марганца, железа и других элементов. По металлургической классификации к бронзам не относится.

История и происхождение названия

Несмотря на то, что цинк был открыт только в XVI веке, латунь была известна ещё до нашей эры^[1][2]. Моссинойки получали её, сплавляя медь с галмеем^[3], то есть с цинковой рудой. В Англии латунь была впервые получена путём сплавления меди с металлическим цинком, этот метод 13 июля 1781 года запатентовал Джеймс Эмерсон (британский патент № 1297)^[4][5]. В XIX веке в Западной Европе и России латунь использовали в качестве поддельного золота.

Во времена Августа в Риме латунь называлась орихалк (лат. aurichalcum — буквально «златомедь»), из неё чеканились сестерции и дупондии. Орихалк получил название от цвета сплава, похожего на цвет золота. Однако в самой Римской империи до завоевания Британии в I веке н. э. латунь не производилась, поскольку у римлян не было доступа к источникам цинка (которые появились и стали разрабатываться только после образования провинции Британия в составе империи), до этого цинк мог только ввозиться эллинскими и римскими торговцами, собственной его добычи в континентальной Европе и Средиземноморье не было^[6].

Видео по теме

Физические свойства

• Плотность — 8500—8700 кг/м³.
• Удельная теплоёмкость при 20 °C — 0,377 кДж·кг⁻¹·K⁻¹.
• Удельное электрическое сопротивление — (0,07-0,08)·10⁻⁶ Ом·м .
• Температура плавления латуни в зависимости от состава достигает 880—950 °C. С увеличением содержания цинка температура плавления понижается. Латунь достаточно хорошо сваривается различными видами сварки, в том числе газовой и дуговой в среде защитных газов, и прокатывается. Технологии сварки латуни описаны в соответствующей литературе. Хотя поверхность латуни, если не покрыта лаком, чернеет на воздухе, но в массе она лучше сопротивляется действию атмосферы, чем медь. Имеет жёлтый цвет и отлично полируется.
• Висмут и свинец имеют вредное влияние на латунь, так как уменьшают способность к деформации в горячем состоянии. Тем не менее легирование свинцом применяют для получения сыпучей стружки, что облегчает её резку^[7].

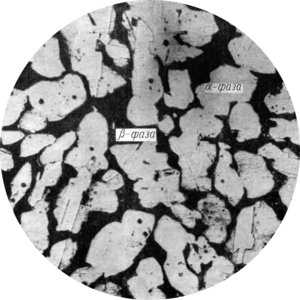

Медь с цинком образуют кроме основного α-раствора ряд фаз электронного типа β, γ, ε. Наиболее часто структура латуней состоит из α- или α+β’- фаз: α-фаза — твёрдый раствор цинка в меди с кристаллической решёткой меди ГЦК, а β’-фаза — упорядоченный твёрдый раствор на базе химического соединения CuZn с электронной концентрацией 3/2 и примитивной элементарной ячейкой.

При высоких температурах β-фаза имеет неупорядоченное расположение ([ОЦК]) атомов и широкую область гомогенности. В этом состоянии β-фаза пластична. При температуре ниже 454—468 °C расположение атомов меди и цинка в этой фазе становится упорядоченным, и она обозначается β’. Фаза β’ в отличие от β-фазы является более твёрдой и хрупкой; γ-фаза представляет собой электронное соединение Cu₅Zn₈.

Однофазные латуни характеризуются высокой пластичностью; β’-фаза очень хрупкая и твёрдая, поэтому двухфазные латуни имеют более высокую прочность и меньшую пластичность, чем однофазные.

Содержание цинка в меди оказывает влияние на механические свойства отожжённых латуней.

При содержании цинка до 30 % возрастают одновременно и прочность, и пластичность. Затем пластичность уменьшается, вначале за счёт усложнения α — твёрдого раствора, а затем происходит резкое её понижение в связи с появлением в структуре хрупкой β’-фазы. Прочность увеличивается до содержания цинка около 45 % , а затем уменьшается так же резко, как и пластичность.

Большинство латуней хорошо обрабатывается давлением. Особенно пластичны однофазные латуни. Они деформируются при низких и при высоких температурах. Однако в интервале температур 300—700 °C существует зона хрупкости, поэтому при таких температурах латуни не деформируют.

Двухфазные латуни пластичны при нагреве выше температуры β’-превращения, особенно выше 700 °C, когда их структура становится однофазной (β-фаза). Для повышения механических свойств и химической стойкости латуней в них часто вводят легирующие элементы: алюминий (Al), никель (Ni), марганец (Mn), кремний (Si) и т. д.

Порядок маркировки

Принята следующая маркировка. Латунный сплав обозначают буквой «Л», после чего следуют буквы основных элементов, образующих сплав. В марках деформируемых латуней первые две цифры после буквы «Л» указывают среднее содержание меди в процентах. Например, Л70 — латунь, содержащая 70 % Cu. В случае легированных деформируемых латуней указывают ещё буквы и цифры, обозначающие название и количество легирующего элемента, ЛАЖ60-1-1 означает латунь с 60 % Cu, легированную алюминием (А) в количестве 1 % и железом (Ж) в количестве 1 %. Содержание Zn определяется по разности от 100 %. В литейных латунях среднее содержание компонентов сплава в процентах ставится сразу после буквы, обозначающей его название. Например, латунь ЛЦ40Мц1,5 содержит 40 % цинка (Ц) и 1,5 % марганца (Мц).

Применение

Общая мировая потребность в цинке для изготовления латуни составляет в настоящее время около 2,1 млн т. При этом в производстве используется 1 млн т. первичного цинка, 600 тыс. т. цинка, полученного из отходов собственного производства, и 0,5 млн т вторичного сырья^{[источник не указан 255 дней]}. Таким образом, более 50% цинка, используемого в производстве латуни, получают из отходов. Технические латуни содержат обычно до 48-50% цинка. В зависимости от содержания цинка различают альфа-латуни и альфа+бета-латуни. Однофазные альфа-латуни (до 35% цинка) хорошо деформируются в горячем и холодном состояниях. В свою очередь двухфазные альфа+бета-латуни (до 47- 50% цинка) малопластичны в холодном состоянии. Их обычно подвергают горячей обработке давлением при температурах, соответствующих области альфа- или альфа+бета-фаз. По сравнению с альфа-латунью двухфазные латуни обладают большей прочностью и износостойкостью при меньшей пластичности. Двойные латуни нередко легируют алюминием, железом, магнием, свинцом или другими элементами. Такие латуни называют специальными или многокомпонентными. Легирующие элементы (кроме свинца) увеличивают прочность (твёрдость), но уменьшают пластичность латуни. Содержание в латуни свинца (до 4%) облегчает обработку резанием и улучшает антифрикционные свойства. Алюминий, цинк, кремний и никель увеличивают коррозионную стойкость латуни. Добавление в латунь железа, никеля и магния повышает её прочность.

Деформируемые латуни

Томпак (фр. tombac, от малайск. tambaga — медь) — Двойные латуни, содержащие до 20 % Zn, называются томпаком (латуни, содержащие 14—20 % Zn — полутомпаком) (http://metallicheckiy-portal.ru/marki_metallov/lat). Обладает высокой пластичностью, антикоррозионными и антифрикционными свойствами, хорошо сваривается со сталью. Его применяют для изготовления биметалла ” сталь-латунь “. Благодаря золотистому цвету, томпак используют для изготовления художественных изделий, знаков отличия и фурнитуры.

Двойные деформируемые латуни
Марка	Область применения
Л96, Л90	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л85	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л80	Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л70	Гильзы химической аппаратуры, отдельные штампованные изделия
Л68	Большинство штампованных изделий
Л63	Гайки, болты, детали автомобилей, конденсаторные трубы
Л60	Толстостенные патрубки, гайки, детали машин.
Многокомпонентные деформируемые латуни
Марка	Область применения
ЛА77-2	Конденсаторные трубы морских судов
ЛАЖ60-1-1	Детали морских судов.
ЛАН59-3-2	Детали химической аппаратуры, электромашин, морских судов
ЛЖМа59-1-1	Вкладыши подшипников, детали самолетов, морских судов
ЛН65-5	Манометрические и конденсаторные трубки
ЛМц58- 2	Гайки, болты, арматура, детали машин, советская разменная монета образца 1958 г., номиналом 1-5 копеек.
ЛМцА57-3-1	Детали морских и речных судов
ЛO90-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO70-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO62-1	Конденсаторные трубы теплотехнической аппаратуры
ЛO60-1	Конденсаторные трубы теплотехнической аппаратуры
ЛС63-3	Детали часов, втулки
ЛС74-3	Детали часов, втулки
ЛС64-2	Полиграфические матрицы
ЛС60-1	Гайки, болты, зубчатые колеса, втулки
ЛС59-1	Гайки, болты, зубчатые колеса, втулки
ЛЖС58-1-1	Детали, изготовляемые резанием
ЛК80-3	Коррозионностойкие детали машин
ЛМш68-0,05	Конденсаторные трубы
ЛАНКМц75- 2- 2,5- 0,5- 0,5	Пружины, манометрические трубы

Литейные латуни

• Коррозионно стойкие,
• обычно с хорошими антифрикционными свойствами
• хорошие механические, технологические свойства
• хорошая жидкотекучесть
• малая склонность к ликвации

Литейные латуни
Марка	Область применения
ЛЦ16К4	Детали арматуры
ЛЦ23А6ЖЗМц2	Массивные червячные винты, гайки нажимных винтов
ЛЦЗОАЗ	Коррозионно-стойкие детали
ЛЦ40С	Литые детали арматуры, втулки, сепараторы, подшипники
ЛЦ40МцЗЖ	Детали ответственного назначения, работающие при температуре до 300 °C
ЛЦ25С2	Штуцера гидросистемы автомобилей

Ювелирные сплавы

Ювелирные сплавы
Вид обработки	Цвет	Наименование сплава
литьё	жёлтый	Латунь в гранулах M67/33
литьё	зелёный	Латунь в гранулах M60/40
литьё	золотой	Латунь в гранулах M75/25
литьё	жёлтый	Латунь в гранулах M90

Примечания

1. ↑ Джуа М. «История химии», перевод с итальянского Г. В. Быкова под редакцией С. А. Погодина. — Москва: Мир. Редакция литературы по химии, 1975.
2. ↑ http://www.chem.msu.su/rus/history/element/Zn.html
3. ↑ Галмей // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
4. ↑ Woodcroft B. Subject-matter index (made from titles only) of patents of invention, from March 2, 1617 (14 James I.), to October 1, 1852 (16 Victoriae). — London, 1857. — P. 444.
5. ↑ IV. Specification of Mr. Emerson’s Patent for making Brass with Copper and Spelter // The Repertory of Arts, Manufactures, and Agriculture. — London, 1796. — Vol. V. — P. 24-25.
6. ↑ Guest, Edwin. On certain Foreign Terms, adopted by our Ancestors prior to their Settlement in the British Islands (Part II). // Proceedings of the Philological Society. — London, June 11, 1852. — Vol. 5 — No. 124 — P. 188-189.
7. ↑ Автоматная латунь — статья из Большой советской энциклопедии (3-е издание)

Литература

Ссылки

wiki2.red

Латунь, обзорная статья



Латунь — это двухкомпонентный или более сложный сплав, основными элементами которого являются Cu (медь) и Zn (цинк). Содержание цинка в латуни может составлять от 5 до 45 % и более. К примеру, в энциклопедическом словаре Брокгауза и Ефрона соотношение содержания меди и цинка в сплаве описывается как 2 к 1.



Латунь прежде всего ценится за её прочность по сравнению с обычной медью, ковкость, вязкость, твёрдость и более высокую коррозионную стойкость. Помимо улучшенных механических качеств, сплав меди с цинком обладает хорошими эстетическими свойствами, легко поддаётся полировке и имеет красивый жёлтый или красноватый цвет. При этом он обладает меньшей стоимостью чем медь или оловянная бронза.



Стоит отметить, что на воздухе латунь темнеет, поэтому ремесленные изделия из неё следует покрывать лаком. Если в латуни содержится более 20 % Zn, она подвержена сезонным растрескиваниям во влажной среде, особенно деформируемые сплавы. Противостоять этому поможет отжиг изделий. А при содержании в сплаве более 39 % Zn сплав имеет двухфазную структуру, что негативно сказывается на прочности и пластичности изделий из него. Латунь обладает меньшей тепло и электропроводностью по сравнению с медью. Что бы купить латунь перейдите в раздел продажи латуни.



Классификация латуней



Так как в сплав меди и цинка добавляются и другие легирующие элементы, то различают:



• двухкомпонентные сплавы
• и многокомпонентные сплавы латуни.



Легирующие элементы сложных сплавов: Mg, Sn, Ni, Pb, Si, Fe, Al и другие. Все они определённым образом сказываются на свойствах изделий. Mg в сочетании с Fe и Al влияет на прочностные характеристики и коррозионную стойкость. Ni – положительно сказывается на устойчивости к окислительным процессам. Pb повышает пластичность и ковкость латуни. Такие сплавы часто используются ремесленниками, также такие сплавы называют автоматными, т.к. они хорошо поддаются обработке на станках. Si спорно, но влияет на прочностные характеристики сплава, а в сочетании с Pb может посоревноваться за первенство с оловянной бронзой по части антифрикционных качеств.





Не менее важной является классификация сплавов Cu и Zn по способу их обработке. Различают:



• литейные сплавы,
• сплавы обрабатываемые давлением,
• также можно выделить в эту группу специальные латуни.



В горячем виде обработке давлением при температуре от 300 до 700°C лучше поддаются латуни с высоким содержанием цинка, однако с повышением концентрации Zn выше 30 % пластичность и прочность сплавов падает, поэтому на практике для этих целей не применяются сплавы с содержанием Zn выше 39 %. В холодном же виде любые сплавы латуней обрабатываются хорошо.



Было уже сказано о различии в фазовых состояниях латуни, но для полноты картины следует ещё раз определить:



• латуни a-фазы
• и латуни b-фазы.



Первые — с содержанием Zn до 39 %, вторые (двухфазные) — выше. Латунь в а-фазе имеет более высокую пластичность и прочность, чем в фазе b, так как двухфазные сплавы имеют свойство слоиться, из-за того что медь с цинком не будут образовывать прочной связи.



Так как латуни различаются по содержанию цинка, принято также выделять:

• красную
• и жёлтую латуни



Содержание цинка в красной латуни (томпаке) составляет от 5 до 20 %, а в жёлтой — более 20 %. Чем выше содержание Zn в составе, тем ниже стоимость сплава.



Свойства сплавов



Для понимания того, как различные легирующие составы и пропорции влияют на качества латуней, ниже мы привели несколько таблиц и диаграмм. Но прежде обратимся к принципам маркировки латуней. Двухкомпонентные сплавы маркируют в России литерой Л и цифрами, обозначающими процентное содержание меди по химическому составу. (Л80 содержит 79-81 % Cu, до 0,3 % примесей и Zn в остатке). Многокомпонентные сплавы также маркируются литерой Л, после чего указываются литеры легирующих элементов, далее за ними следуют числовые обозначения, указывающие процентное содержание меди и легирующих составов, в указанном литерами порядке (ЛА77-2 — 77% Cu, 2%Al).





Применение





Спектр выпускаемых в России латуней очень велик. Существует порядка 37 основных марок двух и многокомпонентных сплавов, не считая специальные и вторичные латуни. Так что спектр их применения чрезвычайно велик и более подробно будет рассматриваться нами в статьях, посвящённым конкретным сплавам. Однако, можно привести примеры использования латуней в рамках указанной выше классификации.

Двухкомпонентные деформируемые сплавы латуней Л96-Л80 применяются в основном для производства деталей в химической промышленности, радиаторных и капиллярных трубок, тепловой аппаратуры, и в машиностроении. Л68-Л60 — применяются в изготовлении штампованных изделий, фурнитуры и крепежа, деталей в автомобильной промышленности, труб конденсаторных, патрубков.

Сфера применения многокомпонентных деформируемых сплавов гораздо более широка и вписывается в рамки производства таких отраслей, как: судостроение, химическая промышленность, машиностроение, производство тепловой аппаратуры, точных приборов, авиационной промышленности и других. Примечательно то, что в основном многокомпонентные деформируемые сплавы применяются для производства небольших деталей с хорошими антифрикционными свойствами.

Литейные сплавы латуней применяются для изготовления ответственных деталей и элементов конструкций. Они обладают большой прочностью. Из них отливают арматуру, изготавливают гайки, червячные винты, а также подшипники, втулки и коррозиестойкие детали.



История





Изготовлением латуни занимались ещё в Древнем Риме, позже в Египте, Греции и Китае. Согласно информации представленной в СБИЕ, древние римляне изготавливали латунь сплавлением меди и минерала галлия в виде карбона ZnCO₃. Чистота такого сплава была не велика, поэтому настоящая качественная латунь появилась значительно позже, когда в 1746 году Андреас Сигизмунд Магграф нашёл способ извлекать чистый цинк прокаливанием оксида цинка в реторте из огнеупорной глины без доступа воздуха, и конденсировать цинк в газовой фазе в рефрижераторе.





Слово цинк восходит к германскому zinke (зубец), вероятно это название связано с формой кристаллов сфалерита (цинковой обманки) из которой впоследствии стали добывать в промышленных масштабах цинк. Сфалерит имеет в составе сульфид цинка ZnS. Из него получают концентраты по пирометаллургической схеме. Сначала минерал измельчается, а затем помещается в аппарат для селективной флотации, где вместе с цинковым концентратом извлекаются другие концентраты. Далее концентраты цинка обогащаются и восстанавливаются обжигом в кипящем слое, и далее спеканием. Дистилляционный метод ныне не применяется, для получения чистого цинка. Наибольшее распространение получил в наше время гидрометаллургический способ получения Zn электролизом.



Производство латуни



Производство латуни — это сложный технологический процесс в котором задействована медная и цинковая промышленность, а также методы переработки вторсырья. В качестве сырья для получения сплавов применяются изготовленные по ГОСТ заготовки меди, цинка и других металлов для многокомпонентных сплавов, а также собственные отходы производства и вторичное сырьё.

Латунь получают сплавлением этого сырья в электродуговых печах или печах на твёрдом топливе в тиглях, или даже без тиглей в отражательных печах. Предварительно сырьё подготавливается, печи также очищаются. Медь разогревают до красного каления и помещают в печи в первую очередь, после чего добавляют цинковые кусковые заготовки. Для получения сложных сплавов медь также добавляют в первую очередь, после чего добавляют остальные элементы.





Металлопрокат и литые заготовки



После получения однородной массы, сплав разливают в формы, если это литейная латунь, и из него получают:

• слитки плоской
• и слитки круглой формы.

Деформируемые же сплавы после отливки в изложницы проходят процедуру деформации. Из них получают: латунную ленту, латунные плиты, латунную проволоку, трубы из латуни, латунные круги, латунные листы, прутки латунные.





Полученные изделия могут различаться по степени дополнительной обработки (закалки, старения), а также по состоянию материала (мягкое, полутвёрдое, твёрдое и особотвёрдое). Дополнительная термическая подготовка заготовок способна значительно повысить их коррозионную стойкость и прочность.

Самые популярные изделия из латуни которые можно купить у нас:

Другие статьи >>

nfmetall.ru
