Латунные фитинги: материал, размеры, монтаж

При сборке трубопроводов используются специальные детали — латунные фитинги. Эти приспособления фиксируют трубы в месте сгиба, при устройстве ответвлений и соединении труб разного диаметра. Соединить и закрепить латунными деталями можно трубы из стали, ПНД, металлопластика. Фитинги из латуни пользуются большей популярностью у покупателей, чем детали из других металлов, из-за широкого ассортимента и свойств самого материала.

Латунные фитинги

Особенности материала

Латунь получают при соединении меди с цинком с добавлением других компонентов. В качестве материала корпуса фитингов используется латунь никелированная. Ее получают в процессе легирования латуни. Легирование — это процесс улучшения различных характеристик сплава, путем введения некоторого количества разных химических элементов. Для получения многокомпонентных сплавов используют железо, алюминий, марганец, никель, свинец, олово.

Сплавы меди и цинка хорошо поддаются обработке и формовке. Изделия из латуни имеют улучшенные характеристики:

  • большую прочность;
  • хорошую антикоррозионную стойкость;
  • низкую теплопроводность;
  • дешевле изделий из других материалов;
  • мягче изделий из стали, поэтому легче монтируются в системе трубопроводов.

Латунь проигрывает меди в отношении антикоррозионной стойкости, но эта проблема решается применением легирования латуни хромом или никелем. Никелированное покрытие защищает изделия от влаги и других агрессивных сред.

Сплав покрывают никелем толщиной 12,6-15,3 мм. Если толщина слоя меньше стандартного — это приводит к появлению коррозии на поверхности деталей. При большей толщине покрытия из никеля — трескается. При этом ухудшаются рабочие характеристики фитингов.

Виды и отличия

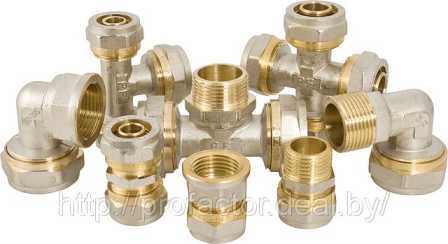

Резьбовые фитинги из сплава меди и цинка используются в отоплении, водоснабжении, в газопроводах. Из никелированного сплава изготавливают:

  • сгон «Американка»;
  • муфты;
  • ниппель;

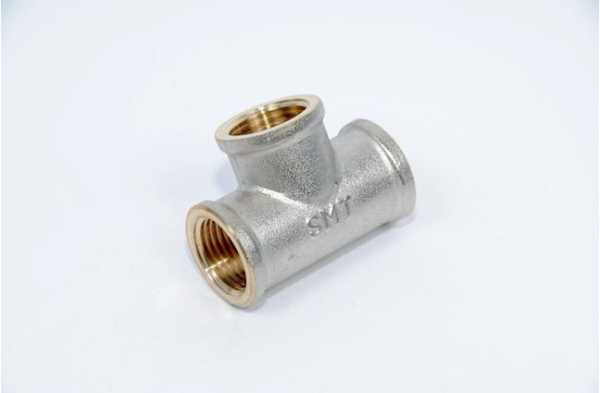

  • тройник;
  • угол;
  • крестовину;
  • заглушки;
  • переходники;
  • гайки и контргайки;
  • сгоны и врезки;
  • штуцеры и удлинители;
  • вентили и кранбуксы;
  • футорки.

Все эти детали относятся к латунным резьбовым фитингам. С помощью данных приспособлений легко монтировать трубопроводы любой конфигурации. Такие элементы, как редукционная муфта, редукционный ниппель, угольник, переходник, штуцер изготавливаются как с внутренней, так и наружной резьбой.

Фитинги классифицируют по способу крепления. Они бывают разъемными и неразъемными. Изделия из латуни относятся к первой группе. В группу неразъемных фитингов входят пресс-фитинги, компрессионные изделия, детали, крепящиеся к трубам способом капиллярной пайки, клеем и сваркой.

Технические характеристики латунных резьбовых фитингов

Для изготовления резьбовых соединительных приспособлений используют литые латунные заготовки разных размеров, что позволяет получать прочные и монолитные корпуса фитингов.

С помощью этих элементов можно выполнять надежное соединение трубопроводов разных диаметров, подключать измерительные приборы, различную сантехническую арматуру, устройства контроля и регулирования систем.

Температурный режим применения фитингов из сплава меди и цинка — до +200°C. Они выдерживают давление до 1,6 МПа.

О преимуществах изделий

Фитинги из латуни резьбовые от сгонов до заглушек, обладают некоторыми преимуществами перед изделиями из других материалов:

  • большой выбор видов и размеров изделий;
  • изготавливаются из антикоррозионного и прочного сплава;
  • никелевое покрытие препятствует окислению деталей;
  • геометрическая точность исполнения, что позволяет получить практически герметичные соединения труб в системе;
  • возможность использования приспособлений в сантехнических системах, отоплении, холодном и горячем водоснабжении, технологических трубопроводах;
  • длительный срок эксплуатации;
  • дешевизна и гигиеничность материала;
  • товар можно приобрести в интернете и строительных магазинах.

Этапы монтажа

Резьбовая арматура из латуни относится к изделиям для разъемного соединения частей трубопровода. Такое соединение позволяет легко монтировать и демонтировать систему и использовать латунные фитинги для труб несколько раз. Разъемным способом соединяются трубы небольшого диаметра в индивидуальном строительстве и промышленности.

Устанавливают соединительную арматуру с соблюдением стандартов для резьбы на трубопроводах. Все резьбовые соединения уплотняются лентой из фторопластового уплотнительного материала (ФУМ) или льняными прядями, которые пропитываются свинцовым суриком или белилами на олифе.

На трубопроводах, по которым перемещается среда температурой выше 105°C, в качестве уплотнителя используют ФУМ или совместно асбестовую и льняную прядь, пропитанную графитом на олифе. Усиливают сцепление уплотнительного материала и внешней резьбы специальные насечки на ней. Правильную стыковку и поддержание герметичности конструкции обеспечивают буртики на фитингах.

Для монтажа и подключения труб большего диаметра используют неразъемные изделия. Они соединяются с трубами при помощи сварки или капиллярной пайки. Для монтажа этими методами крепления требуется специальное оборудование.

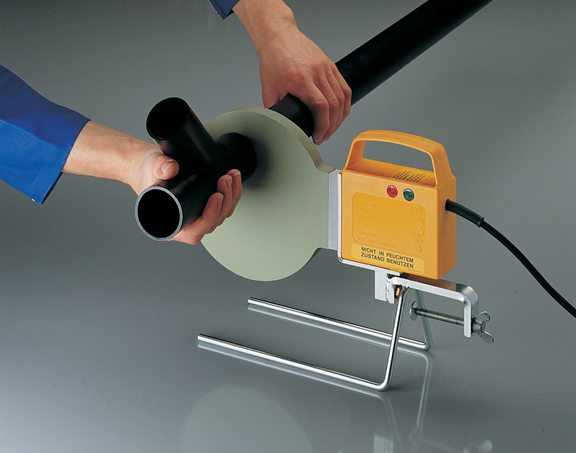

Элементы систем трубопроводов соединяются сваркой несколькими способами:

  1. Сварка встык, концы труб расплавляют и плотно прижимают сварочным аппаратом к соединительным приспособлениям. Диаметр трубы и фитинга должен совпадать, тогда получится единый шов.
  2. Сварка гнездовым методом. Принцип работы тот же, что и при сварке встык, но внешний диаметр трубы должен быть одинаков с внутренним размером фитинга.
  3. Электрофузионная сварка. Принцип работы тот же, что и у предыдущих видов сварки. Отличается от них использованием объединяющей муфты.

Из недостатков латунных изделий отмечают только один — возможность сезонного растрескивания материала. Поэтому арматуру из латуни периодически осматривают на предмет появления микротрещин на поверхности деталей. Бракованные изделия заменяют.

trubyda.ru

Фитинги латунные – бюджетный вариант для стыковки труб + видео

Когда необходимо быстро собрать трубопровод, сварочные работы – не лучший вариант, особенно, если дело касается металлопластика, поэтому нелишне рассмотреть в качестве соединений фитинги латунные

.

1 Фитинги из латуни для различных типов соединений

На сегодняшний день трубы изготавливаются из различных материалов, начиная с высокопрочной стали для систем высокого давления, и заканчивая полиэтиленом. Список можно дополнить медью и ПВХ, хотя трубы из первого материала пользуются гораздо меньшим спросом, нежели из второго. Но любой вариант требует качественной сборки, и сварка далеко не всегда уместна. Именно поэтому для монтажа трубопроводов используются фитинги из чугуна, стали, латуни и полимеров (последние бывают и комбинированными, с вставками из латуни).

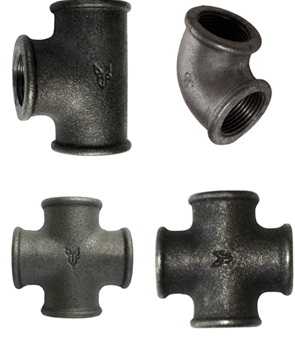

Чугунные фитинги применяются зачастую для монтажа батареи, а также для соединения чугунных труб. Этот тип обладает высокой прочностью, однако неприменим для сборки системы из меди или поливинилхлорида, поскольку твердость труб и соединительных элементов должна соответствовать. Точно также для стального трубопровода используются выдерживающие высокое давление фитинги из углеродистой и низколегированной стали, которые, впрочем, довольно дороги.

Рекомендуем ознакомиться

Поэтому многие предпочитают более дешевый аналог из латуни, которая является сплавом меди и цинка. Пропорции этих двух компонентов могут быть разными, кроме того, нередко добавляются легирующие примеси, такие как марганец, олово, а также никель и другие добавки. Использование чистой меди экономически невыгодно, ее удешевляет добавление цинка, среднее содержание которого в латуни соответствует приблизительно 38 %. По способу крепления различают резьбовые фитинги, компрессионные (обжимные), а также сварные капиллярные.

Последний вариант представляет собой неразъемное соединение, поэтому используются в настоящее время крайне редко. Капиллярная сварка довольно сложна в исполнении, поскольку требует наличия навыков работы с газовой горелкой. Данный инструмент необходим после накручивания сварного фитинга для нагрева расположенной под внутренней резьбой проволочки из олова (реже из серебра), расплав которой обеспечивает надежную герметизацию. Однако многих домовладельцев больше интересуют разъемные соединения, такие как первые два из вышеперечисленных.

2 Фитинги резьбовые, латунь для разъемного соединения

Данный вариант разъемного соединения труб существует очень давно и представляет собой наиболее простой способ монтажа. Внутренняя или наружная винтовая насечка на крепежном элементе накручивается на, соответственно, внешнюю либо внутреннюю резьбу трубы, что обеспечивает надежное соединение. Однако для герметичности обязательно следует использовать уплотнитель, в качестве которого может быть задействовано смоченное в солидоле льняное волокно, фторопластовая лента ФУМ либо специальная паста.

Сборка трубопровода с резьбовыми фитингами не требует специальных навыков и может быть выполнена при помощи обычных гаечных или газовых ключей, которые, как правило, имеются у каждого домашнего мастера. Следует помнить, что далеко не все фитинги латунные резьбовые обеспечивают долговечное надежное закрепление труб, которое напрямую зависит от качества латуни. Определить добротность материала можно по его весу, чем легче соединительный элемент – тем ниже его качество.

Кроме того, следует выбирать износоустойчивые фитинги резьбовые, латунь в большей степени подвергается коррозии, чем чистая медь, поэтому для защиты покрывается никелем или хромом. На качество покрытия также следует обращать внимание, так, например, хромирование может быть выполнено толщиной от 0,3 до 1,4 мкм, никелирование – от 12,6 до 15,3 мкм. Слишком толстый слой покрытия может растрескаться в процессе накручивания фитинга или его эксплуатации. Частая сборка и разборка трубопровода приводит к частичному истиранию никеля или хрома на соединительных элементах, что может стать причиной возникновения очагов коррозии.

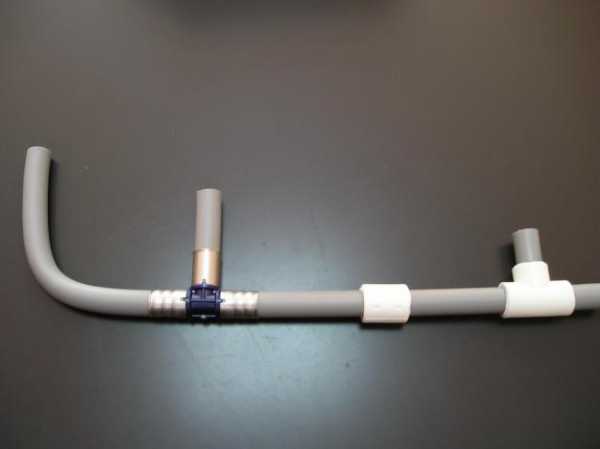

Очень интересен комбинированный тип резьбовых фитингов, который нередко используется для объединения пластикового трубопровода с металлическим.

В корпусе специального соединительного элемента из ПВХ имеется латунная вставка с внутренней резьбой, которая накручивается на внешнюю винтовую нарезку трубы. И вот здесь как раз стоит отметить недостаток рассматриваемого разъемного соединения, а именно необходимость наличия резьбы на концах труб, которые вы хотите соединить. Изначально наружная насечка отсутствует, а значит, вы должны обладать навыками работы со специальными инструментами: плашками и ручными метчиками. Также нужно разбираться в калибровке резьбы, чтобы получить необходимые шаг, глубину и профиль витка.

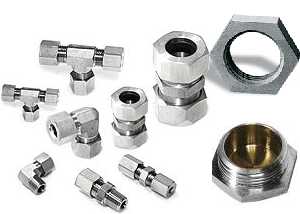

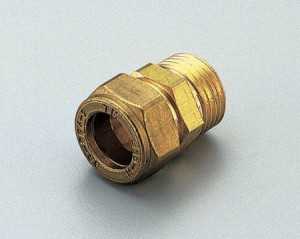

3 Компрессионные фитинги для медного трубопровода

Монтаж труб посредством обжимных соединительных элементов допускается только в системах низкого давления, что, впрочем, почти не ограничивает использование компрессионных фитингов. Сборка трубопроводов данным методом осуществляется крайне быстро, благодаря безрезьбовому зажимному соединению, которое, кстати, является разъемным. Однако не стоит забывать и о недостатке фитингов компрессионного типа: со временем фиксация трубы ухудшается, и необходимо периодически подтягивать зажим, кроме того, если демонтаж системы выполнить несколько раз, надежность соединительных элементов становится весьма невысокой.

Фиксация трубы в компрессионном фитинге осуществляется посредством специального полимерного уплотнителя, который прижимается к стенкам круглого профиля после нескольких поворотов гайки. Крайне не рекомендуется затягивать соединительный элемент слишком сильно, поскольку это грозит деформацией обжимного вкладыша и, как следствие, потерей герметизации. Допускается применение компрессионных фитингов для стальных, ПВХ и медных труб. Также удобны данные соединительные элементы для комбинированных систем, в которых используются трубы из разных материалов.

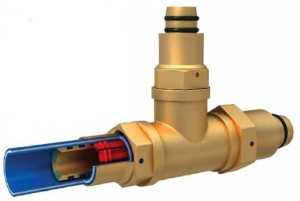

4 Латунные фитинги для полиэтиленовых ПНД труб – быстрая сборка Push-Fit

Сегодня большой популярностью пользуются трубопроводы из поливинилхлорида и полиэтилена, но, не имея навыков сборки такой системы, домохозяева вынуждены обращаться к специалистам, за услуги которых приходится платить немалые деньги. Однако фитинги из латуни для полиэтиленовых ПНД труб в настоящее время позволяют выполнять монтаж самостоятельно, благодаря технологии Push-Fit, к слову – вариант довольно дорогой. Данный метод интересен тем, что не требует никаких специальных инструментов, достаточно лишь наличия пилы и калибратора. Последний необходим для выравнивания торца трубы из ПВХ или полиэтилена.

Процесс сборки трубопровода методом Push-Fit выглядит следующим образом. Подготовленная труба вставляется в фитинг до упора, о чем будет свидетельствовать появление стенки профиля в смотровом монтажном окошке. Внутри соединительного элемента находится цанговый захват на штуцере, снабженном несколькими уплотнительными кольцами. Таким образом, монтаж осуществляется одним движением и не требует специальных навыков. При этом возможна разборка системы, для чего достаточно крепко обхватить корпус фитинга и повернуть гаечным либо газовым ключом гильзу захвата против часовой стрелки, не прилагая чрезмерных усилий.

tutmet.ru

Латунные, стальные и медные фитинги | их классификация, виды и отличия

Для соединения трубопроводов в местах разветвления и перехода с одного диаметра или материала на другой применяются специальные элементы – фитинги, от английского fit – монтировать или собирать.

Существует несколько классификаций фитингов: по назначению, по способу крепления и материалу изготовления. По назначению бывают: угловые, отводные, крестовые, муфтовые, переходные, герметичные, штуцерные и др., — само название говорит для они предназначены.

Несколько сложнее различать по способу крепления. Чтобы разобраться – начнем по порядку. Самыми первыми для системы соединения труб были знакомые всем резьбовые фитинги, во всех деталях которых имелась внутренняя или наружная резьба. Изготавливались они поначалу из стали и чугуна, сейчас же используется разнообразный материал, зависящий от исполнения трубной системы. Для создания самого прочного соединения металлических труб (стальных, медных) используются фитинги для капиллярной пайки, соединения которых осуществляется с помощью припоя (тоненькая медная или оловянная проволочка). Удобными, но не самыми герметичными считаются компрессионные фитинги, в которых вместо припоя используется специальное обжимное кольцо, обеспечивающее крепление фитинга к трубе.

Для массового строительства систем из пластиковых и металлопластиковых труб очень эффективный и надежны пресс-фитинги, соединение которых выполняется прессом. Последним достижением сантехнической науки считаются самофиксирующиеся фитинги, соединительная часть которых представляет собой сложную систему внутренних колец, на одном из которых есть зубчики, и при использовании специального ключа-съемника, они намертво входят в О-образное кольцо; приятно то, что эти фитинги можно и разъединять, т.е. использовать несколько раз. Это дорогой вид фитингов, т.к. изготавливаются только из меди, а потому прекрасно соединяет трубы из различных материалов.

Ниже представлена сводная таблица фитингов, изготовленных из различных материалов. На некоторых остановимся поподробнее и выявим сильные и слабые стороны.


Тип фитингаВид фитингаСвойстваПрименение
Латунные фитингиМуфта, контргайка, тройник, крестовина, ниппель, американка и многие другие
  •  Прочность;
  • температура до 100°;
  • давление до 10 бар;
  • любые размеры;
  • комбинирование с различным материалом труб
Отопление, холодное и горячее водоснабжение, технические трубопроводы, орошение
Медные фитингиОтвод раструбный, угольник раструбный, раструбная муфта, тройник, переходники и другие
  •  Высокая коррозийная стойкость;
  • температура до 110°;
  • давление до 25 бар;
  • стойкость к перепадам температур;
  • механическая прочность



Отопление, холодное и горячее водоснабжение, технические трубопроводы, системы газоснабжения
Стальные фитингиМуфта, тройник, фланец воротниковый, сгон, отводы и многие другие
  •  Надежность и долговечность;
  • температура до 175°;
  • давление до 16 бар;
  • герметичность;
  • надежность соединения при вращении
Отопление, холодное и горячее водоснабжение, технические трубопроводы (для неагрессивных веществ), системы газоснабжения



Латунные фитинги. Изготавливаются из многокомпонентного сплава меди и цинка, чем больше последнего, тем ниже температура плавления. Для большей сопротивляемости к влажным и агрессивным средам латунные фитинги дополнительно покрывают никелем или хромом. Имеет характерный желтый цвет. Резьбовые фитинги из латуни широко используются в трубопроводах различных материалов. Монтаж простой, за счёт резьбы достигается высоконадежное герметичное соединение, которое хорошо устойчиво к механическим и температурным воздействиям. Выпускаются под различный диаметр трубопроводов. Широко используются для разъемных соединений как на стальных, так и металлопластиковых и медных труб, имеющих муфтовые патрубки с цилиндрической резьбой. Особенно популярна «американка», предназначенная для быстрой сборки сантехнического оборудования, которое осуществляется под средством накидной гайки. Латунные пресс-фитинги отличаются особой простотой и скоростью сборки. Данный тип фитинга состоит из корпуса со специальным наконечником, гайки и насадки. И с помощью специального пресс-пистолета получается неразъемное соединение трубопровода с высокой степенью надежности.

Данный тип фитингов рекомендуется для соединения медных труб, особенно в тех местах, где подобраться с горелкой невозможно. При этом получается высокопрочное и герметичное соединение.

Из недостатков стоит отметить, что ради удешевления в сплав часто добавляют свинец и висмут, отрицательно влияющих на качество при использовании латунных фитингов в горячем водоснабжении. При контакте с алюминием, обязательно должна входить в состав фитинга тефлоновая подкладка.

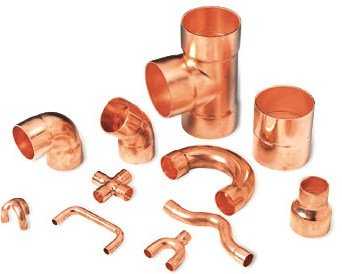

Медные фитинги. Так как медные трубы выдерживают высокие давления и температуры, то для качественного соединения паянным припоем необходимы фитинги из этого же материала. В итоге можно получить надежную трубную систему с высоким сроком эксплуатации.

Для производства фитингов применяется фосфородезоксоксидированная медь марки CU-DPH (по немецкой классификации качества DIN 1412), с содержанием Cu+ Аg+ более 99,9%, что и определяет уникальные антикоррозийные свойства, легкость пайки и сварки, без потери качества на долгом протяжении времени.

Основными производителями медных фитингов являются Россия, Китай, Италия и Германия. Эти фитинги вытачиваются на специальных станках и, как правило, имеют толщину стенок от 2 мм. Соединение с трубой может осуществляться как с помощью капиллярной пайки, так и без нее. В последнее время особым спросом пользуются медные пресс-фитинги, которые удобны для быстрого монтажа, не требуют предварительной подготовки, снижают трудозатраты.


Для герметичного соединения труб различного сечения данный тип фитингов бывает: прямым и переходным. Также подразделяются на уголки, тройники, крестовины, муфты, штуцера и т.д.

В силу того, что медные фитинги легко совместимы с различными типами материалов в трубопроводах, они особенно востребованы в частном строительстве в системах отопления и водоснабжения. Чтобы избежать коррозию при электрохимическом контакте с другими металлами, фитинги необходимо обкладывать специальными изолирующими прокладками, тогда срок службы будет значительно растянут.

Из недостатков стоит отметить лишь высокую цену и нежелательную стыковку с алюминиевыми радиаторами отопления. Есть зависимость от используемого припоя, который должен быть бронзово-серебряным, но никак не свинцовым.

Стальные фитинги. Для создания этого типа фитингов применяются стали различных марок: легированной или оцинкованной. Фитинги из нержавеющей стали не смотря на дороговизну, считаются самыми прочными и надежными. Они не только отличаются коррозийной устойчивостью, но и способностью работать в высокотемпературных режимах при контакте с водой, паром и воздухом.

Присоединение к трубопроводам осуществляется различными способами. Для газопроводных и водопроводных систем популярны резьбовые стальные фитинги, которые имеют как наружную, так и внутреннюю цилиндрическую резьбу. Данный тип фитингов обязательно должен соответствовать стандартам ГОСТ, о чем на изделии стоит  соответствующая маркировка. С помощью припоя из олова или меди, используя капиллярную пайку, можно также осуществить надежное крепление. Заключается в разогревании предварительно надетого на конец трубы фитинга, который закрепляют горячим припоем жидкого состояния. После остывания, труба готова к эксплуатации. Еще один надежный способ крепления – это использование компрессионного стального фитинга. Внутри находится обжимное кольцо, которое затягивается соединительной гайкой к трубе.

Для не питьевого водоснабжения используются оцинкованные пресс-фитинги, которые изготовлены из нелегированной оцинкованной стали, со слоем цинка  не менее 8 микрон, что и обеспечивает устойчивость к коррозии. Т.к. эти фитинги легко выдерживают температуру до 95° и давление до 16 бар, то нашли широкое применение в системах подачи тепла и газа.

В основном стальные фитинги применяются для стальных и чугунных трубопроводов. Бывают очень разными в зависимости от назначения: муфты, переходники, штуцеры, отводы и т.д.

Из недостатков отметим: высокая теплопроводность, приводящая к запотеванию; электропроводность; разрушаемость при замерзании; коррозионная неустойчивость, в случае некачественного нанесения цинка.

myfta.ru

Латунные фитинги | Блог компании «Санекст»

Время от времени вы можете сталкиваться с таким утверждениями: «Латунные фитинги могут подвергаться коррозии при контакте с бетонной стяжкой» или «Фитинги из латуни не приспособлены для контакта с цементно-песчаным раствором, в связи с тем, что они сделаны из латунного сплава, который имеет свойство окисляться»

Эти доводы опираются на разумное соображение о том, что цементно-песчаная смесь, являющаяся щелочным раствором, в момент контакта с латунью может оказывать разрушительное воздействие.

Но так ли это опасно для латуни на самом деле?

Благодаря непревзойдённым антикоррозийным свойствам и стойкости к воздействию воды, именно латунь на протяжении многих лет является основным материалом для производства сантехнических изделий во всем мире.

Чтобы охарактеризовать степень стойкости латуни к коррозии стоит упомянуть, что латунь, в целом,  имеет лучшую коррозийную стойкость по сравнению даже с медью.

Латунь устойчива в следующих средах (при нормальных температурах):

- воздух, в том числе морской

- пресная вода

Относительно устойчива:

- щелочи (без перемешивания)

Действительно, в бетоне присутствует щелочь. Но важно понимать, что взаимодействие щелочи и латуни происходит ограниченное время, только пока в растворе бетона есть влага и она находится в контакте с внешней поверхностью фитинга.  В течение нескольких суток вся влага, содержащаяся в стяжке, испаряется, и среда становится безопасной для латуни. Единственное, что может случится – фитинг поменяет цвет и покроется патиной. На его прочностных характеристиках это никак не скажется.

В процессе эксплуатации системы отопления фитинг постоянно контактирует с водой различного качества, но, тем не менее, это не приводит к коррозии латуни и, тем более, не становится причиной потери герметичности трубопроводов.

sanext.ru

видео-инструкция по монтажу своими руками, особенности никелированных резьбовых изделий, цена, фото

Не загружаясь сложностями и спецификой терминологии, скажем просто, фитинги это соединители, которые позволяют провести разводку различных систем и вписать эти системы в конкретные условия. Несмотря на обилие материалов, из которых изготавливаются эти соединители (чугун, медь, бронза, полипропилен, сталь, латунь), именно латунь является наиболее востребованным и применяемым материалом. И самыми покупаемыми являются резьбовые латунные фитинги, где именно резьба позволяет провести соединение различных деталей, а сам материал обеспечит его надежность минимум на 10 лет.

Эти маленькие помощники необходимы дома.

Латунь материал с парадоксальной историей

И блестит, как золото.

В самом материале ничего парадоксального нет, это самый обычный сплав меди и цинка, в котором в качестве легирующих элементов может присутствовать, например, олово или никель, свинец или марганец. А сама номенклатура, к примеру, Л-80 говорит о том, что в данном материале присутствует 80% меди.

А вот история этого материала достаточно интересна. Сама латунь упоминалась еще в хрониках древнего Рима, а химический элемент цинк – открытие 16 века. В 19 столетии изделия из латуни выдавали за золото, это был наиболее частый вид мошенничества, а известный памятник Минину и Пожарскому в Москве, отлитый из латуни долгое время считали бронзовым. Таковы парадоксы, связанные с этим сплавом.

Несколько слов о преимуществах и недостатках

Выбор — это тоже преимущество.

Как бы банально не звучала следующая фраза, но она является аксиомой и от нее никуда не деться. Качество соединителей напрямую зависит от качества материала. Чем же привлекательна латунь в производстве фитингов?

Итак:

  • Сам материал относится к высокотехнологическим, он позволяет получить качественные изделия, как горячим, так и холодным методом при определенном давлении. При этом размер детали решающего значения не имеет. Все равно эти изделия будут качественными, и иметь приятный золотистый цвет;
  • Цена цинка ниже цены меди, поэтому латунь относится к экономным материалам. Но сплав более прочен, чем медь, что, безусловно, ставит такие изделия в более выигрышное положение;
  • Хотя стойкость к коррозии латуни ниже чем у меди, производители учли этот недостаток и компенсируют его добавлением в сплав хрома или никеля. Эти добавки прекрасно повышают стойкость изделий к влаге и прочим агрессивным воздействиям;
  • Тепло и электропроводность латуни более низкая, чем у меди;
  • Хотя прочность фитингов из нержавейки и их способность выдерживать температуру и давление выше, чем у латунных собратьев, но цена с лихвой компенсирует этот разрыв, по сравнению с чугуном, с латунью работать куда проще и приятнее и времени на монтаж и демонтаж уходит значительно меньше;
  • Конечно же, на рынке вам могут предложить фитинги, сделанные и из других цветных металлов, но фитинги из латуни уже имеют прочную репутацию, которую очень трудно «подмочить»;
  • И еще одно преимущество латунных изделий, о котором нельзя не упомянуть. Все изделия монтируются и демонтируются своими руками легко, с помощью специальных ключей.

Легким движением руки, трубы совмещаются в единую систему.

О видовом составе

Трудно представить себе инженерную систему, которая бы не использовала фитинги:

  • Отопительные имеют;
  • Технологические — без фитингов и представить сложно;
  • Водопроводные – даже использование современных ПВХ труб с системой пайки, все равно требует этих переходников;
  • Канализационные фитинги – комментарии излишни;
  • Оросительные – по большому счету тот же водопровод.

Вот вам и схема системы.

Кроме того фитинги нужны для изменения направления трубы, присоединение дополнительных веток, для смены диаметра при переходе от одного диаметра к другому, для герметического перекрытия концевых веток. И, конечно же, наиболее удачным материалом будет латунь.

Производство латунных фитингов предлагает рынку, а соответственно и потребителю следующие изделия:

  1. Отводы. Эти фитинги устанавливаются в местах смены направления трубопроводов. Они могут быть изогнуты под различными углами, начиная от 45, и заканчивая 120 градусами.
  2. Тройники. Это обычная подводка или отведение одной ветки к общей системе трубопровода. При этом соединение осуществляется под углом 90 градусов.
  3. Крестовина. Это соединение 4 труб в перпендикулярных направлениях. Место соединения двух трасс.
  4. Муфта прямая для соединения труб. Соединительный элемент для двух труб одного диаметра. Еще ее можно назвать элементом наращивания или удлинения трассы.
  5. Муфта переходная. В данном случае будут соединяться трубы разного диаметра. Но в одном направлении.

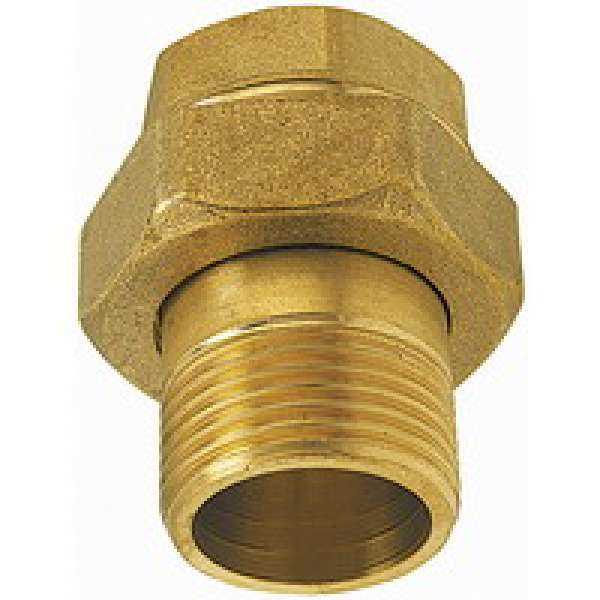

  6. Сгон. Это по большому случаю, труба с наружной резьбой, именно на нее накручивается муфта соединительная. Существуют также разновидности сгонов под названием «американка». В этих системах уже предусмотрена накидная гайка, этот переходник более простой при монтаже. Для визуализации смотрим фото.

Американка, это не только игра в бильярд.

  1. Различные заглушки, колпаки, пробки – элементы герметичного закрытия оконечностей систем.
  2. Штуцеры – втулка с резьбой для стыковки к специализированным емкостям.
  3. Футорки – короткие трубы, соединители с наружными и внутренними резьбами. Предназначение соединение труб разного диаметра с разными видами резьб.
  4. Ниппель – по своему предназначению напоминает футурку, но рассчитан на трубы одного диаметра.

Обратите внимание!
Любой латунный фитинг справится с возложенными на него нагрузками при температуре до 200° С.
А давление выдержит — до 20 бар, правда без пара, с паром только 10 бар.

Можно провести любую разводку.

Защита важна и необходима

Латунь с матовым хромом.

Мы уже упоминали о том, что коррозия главный враг латуни, если ее не насытить дополнительными элементами. Эти помощники и защитники – хром и никель.

Нанесение осуществляется обычным методом гальваники. При этом повышается не только стойкость к изнашиванию и воздействию агрессивных сред, но и улучшается внешний вид.

Вот об этом чуть подробнее:

  • Хром, который используется для обработки латуни, может быть или матовым, или блестящим. Желаемый эффект достигается тем, что образованная пленка не имеет пор, а разница между блестящим и матовым покрытием лишь в том, что матовая пленка лучше полируется.
    Фитинги хромированные считаются универсальными, при этом их можно использовать на трассах из различных материалов. Даже трубы ПВХ для канализации воспримут такие фитинги как родные, главное чтобы диаметр подошел. Кроме того этим изделием можно заменить любую деталь в трубопроводе;
  • Не отстает от хрома и никель. Эти два материала можно считать эквивалентными для латунных изделий. Фитинги прекрасно защищены, поверхности легко полируются, цинк не вымывается и сплав коррозии не подвергается. Изделия, покрытые такой пленкой, также имеют и привлекательный внешний вид, что немаловажно для использования в домашних условиях и офисах.

К сведению!
Толщина защитного покрытия для разных химических элементов различна.
Так для хрома она находится в коридоре от 0.3 до 1.5 мкм, а для никеля – от 12.6 до 15.3 мкм.
При этом как уменьшение, так и увеличение нормы нежелательны.
Дело в том, что избыточный слой вещества может разрушиться и изделие потеряет заявленные качества.

О типах соединений

Потому и разъемные, что можно снять.

Все системы, которые монтируются в быту или на предприятиях можно разделить на два типа разъемные и неразъемные. При этом первые нас будут интересовать больше. Так как любой ремонт лучше проводить самостоятельно. А реальную помощь в этом нам могут оказать латунные резьбовые фитинги.

Интересно знать!
Винтовые или резьбовые соединения считаются аксакалами среди соединений подобных изделий.
Этот тип соединений применяется в быту, и на небольших объектах коммерческого и производственного предназначения, где диаметр труб небольшой.

Но даже для таких банальных вещей существуют свои параметры и правила:

  • Диаметр резьбы фитингов измеряется в долях дюйма. Наиболее применяемые полудюймовые, дюймовые изделия и фитинги в три четверти дюйма. При этом резьба на трубе так же нарезается не просто так, а согласно ГОСТу и имеет угловой профиль, который обеспечивает максимально плотное соединение деталей;
  • Существуют аббревиатура, которая позволяет только по упаковке понять, с каким типом фитингов вы имеете дело. Так, НН будет означать что на изделии нанесена внешняя резьба, ВВ – параметр внутренней резьбы, ВН – переходная конструкция, на которой присутствует и внутренняя и внешняя резьбы;
  • Кроме того в настоящее время в связи с широким применением пластика, да и других материалов, существуют комбинированные фитинги. В них корпуса могут быть представлены пластиком, а соединители – латунные никелированные резьбовые фитинги;
  • Любое соединение труб, в которых находятся жидкости необходимо герметизировать. В настоящее время это не проблема. Если раньше уплотнителем служила только пакля, то сейчас можно найти и специальный уплотнительный материал фторопластовый, и пасты для уплотнения, и специальные нити. Хотя и пакля до сих пор не утратила своей актуальности;
  • Популярность именно разъемного соединения объясняется еще и тем, что монтаж и демонтаж можно провести самостоятельно, а заменяемая деталь не будет больно бить по семейному бюджету. Для обслуживания и ремонта достаточно двух разводных гаечных ключей, что также делает этот вид привлекательным и простым.

Немного о неразъемных соединениях

Монтаж неразъемных соединений.

Этот материал носит сугубо прикладной характер, как говорится, раз уж упомянули. Существует несколько типов соединения.

К ним относятся:

  • Сварка, в том числе и капиллярная;
  • Компрессионный метод;
  • Обжим;
  • Пресс-фитинги.

В заключение

Латунь с защитой хромом или никелем еще долгое время будет популярным материалом, и никакая инструкция не переделает этот ход вещей. Видео в этой статье даст вам полное представление о латунных изделиях и соединениях. Нам же остается добавить — при покупке таких фитингов обращайте внимание на вес. Латунь не может быть легкой.




o-trubah.ru

Резьбовые фитинги: латунные, бронзовые, железные

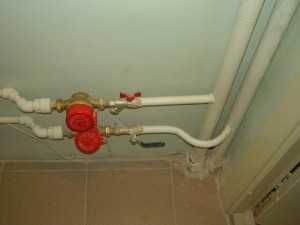

Водопроводные системы представляют сбой систему трубопроводов, соединенных специальными резьбовыми соединениями – фитингами. Раньше для этих целей применяли фитинги из оцинкованной стали. Это изделие функционально и не требует доработок, единственный недостаток фитингов из оцинковки является склонность к коррозии, и хотя оцинковка защищает деталь, со временем она все равно разрушается. По этой причине фитинги стали изготавливать из других материалов, рассмотрим каждый из них более подробно.

Бронза


Фитинги из этого материала долговечны и надежны, по сроку службы превосходят медные. Единственным недостатком бронзовых фитингов является их подверженность наводящим токам, которые способны их разрушить. Также фитинги из этого материала имеют сравнительно высокую стоимость.

Латунь

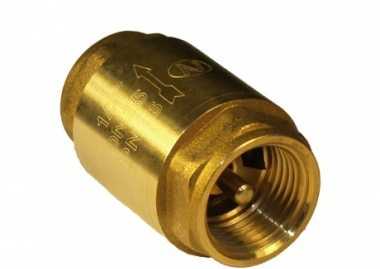

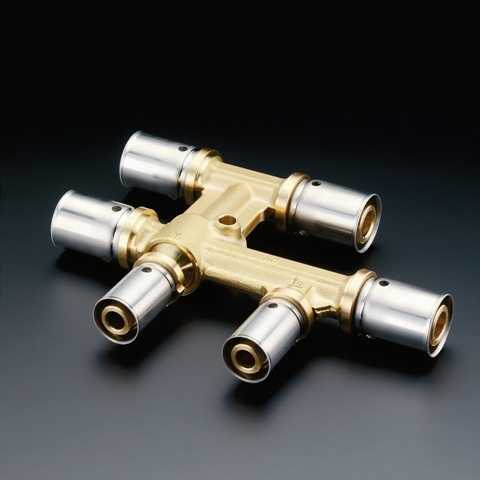

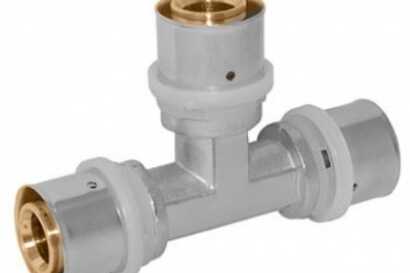

Латунные фитинги широко распространены. Фитинги, изготовленные из этого металла, также как и бронзовые, обладают повышенной коррозионной стойкостью и имеют высокую механическую прочность, что делает их надежными при эксплуатации. Фитинги из латуни имеют оптимальное соотношение: цена – качество.

Железо


Железные фитинги не рекомендуется использовать для водопроводных систем – они очень быстро ржавеют, и как следствие выходят из строя.

Заключение


Фитинг может выступать соединительным элементом для труб, по которым транспортируются различные среды. Они удобны и практичны при эксплуатации и имеют доступную цену.

o-trubah.com

Латунные фитинги - Дианит

  • Резьбовые латунные фитинги Altstream предназначены для соединения труб при монтаже систем водоснабжения, отопления, кондиционирования воздуха и технологических трубопроводов.

    Латунные фитинги Altstream надежны в эксплуатации и не требуют специальных инструментов при монтаже.

    Altstream — это надежность

    Соединение деталей «американка» Altstream (см. фото ниже). Тип соединения «шар по конусу» является самым надежным соединением для данной продукции. Уплотнительное кольцо из EPDM.

    Резьбовые фитинги Altstream изготовлены из латуни и обладают высокими антикоррозионными свойствами. Изготовление фитингов производится методом горячей штамповки из прутковых заготовок.

    Латунные фитинги Altstream это:

    • — оптимизированные размеры;
    • — увеличенное количество витков резьбы;
    • — большой ассортимент соединительных элементов;
    • — качественная латунь марки CW617N по EN12165, что соответствует марке ЛС59-1 по ГОСТ 15527-2004, все фитинги никелированы;
    • — информативная упаковка.
  • Штуцер с накидной гайкой

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/2"*3/480
    3/4*1130

    Штуцер

    РАЗМЕР
    УПАКОВКАЦЕНА
    10*1/237
    12*1/238
    14*1/242
    16*1/243
    18*1/247
    20*1/250
    20*3/461

    Удлинитель

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/2*1031
    1/2*1537
    1/2*2042
    1/2*2545
    1/2*3057
    1/2*4075
    1/2*5091

    Пробка (вн.р.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    11/2132
    11/4102
    153
    1/226
    2217
    3/439

    Заглушка (нар.р.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    11/2149
    11/4100
    162
    1/218
    2216
    3/444
    3/815

    Контргайка

    РАЗМЕР
    УПАКОВКАЦЕНА
    11/282
    11/440
    132
    1/215
    3/419

    Американка угловая (вн./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    11/4583
    1336
    1/2109
    3/4198

    Американка прямая (нар./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/274
    3/493

    Американка прямая (вн./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1267
    1/292
    11/2577
    11/4421
    21294
    3/4137

    Американка прямая (вн./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1267
    1/298
    11/4452
    3/4247

    Переходник-футорка (вн./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/4*1/223
    3/8*1/218
    1/2*3/429
    1/2*181
    1/2*11/4162
    3/4*149
    3/4*11/4141
    1*11/4101
    1*11/2167
    11/4*11/291
    11/4*2257
    11/2*2224

    Переходник (вн./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/2*1/422
    1/2*3/826
    3/4*1/251
    1*1/262
    1*3/464
    11/4*3/4133
    11/4*1102

    Ниппель переходной (нар./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/2*1/422
    1/2*3/827
    3/4*1/247
    1*1/273
    1*3/488
    11/4*1/2124
    11/4*3/4179
    11/4*1146
    11/2*1161
    11/2*11/4169
    2*11/4257
    2*11/2243

    Ниппель (нар./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    3/812
    1/226
    3/462
    177
    11/4142
    11/2166
    2237

    Крестовина (вн./вн./вн./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/2127
    3/4167
    1307

    Тройник переходной (вн./вн./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1*1/2*1174
    1*3/4*1201
    3/4*/2*3/4135

    Тройник (вн./нар./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/2 вн. нар. вн.135

    Тройник (вн./вн./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/279
    3/4125
    1210
    11/4404
    11/2525
    2725

    Угольник с креплением (вн./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/285

    Угольник (нар./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/266
    3/498
    1199

    Угольник (вн./нар.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/265
    3/4123
    1201
    11/4303
    11/2461

    Угольник (вн./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/266
    3/4108
    1183
    11/4371
    11/2456

    Муфта переходная (вн./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    1/2*3/840
    3/4*1/268
    1*1/279
    1*3/4107
    11/4*1/2135
    11/4*3/4148
    11/4*1166
    11/2*11/4200
    2*11/4252
    2*11/2275

    Муфта (вн./вн.)

    РАЗМЕР
    УПАКОВКАЦЕНА
    Sm 151897746
  • dianit72.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
