Самодельная лебедка

Самодельная лебедка является хорошим и экономичным решением. Ручная лебедка своими руками устанавливается достаточно просто, что позволяет сэкономить средства на ее приобретении. Любой джипер или владелец внедорожника, которому часто приходится ездить по бездорожью, всегда установит себе лебедку. Несмотря на то, что на авторынках в настоящее время имеется большой выбор лебедок, самодельные лебедки активно создаются разными автовладельцами для собственных нужд. Это связано с тем, что цена на фабричные устройства отнюдь не демократичная (несмотря на большую конкуренцию между фирмами-изготовителями).

Схема устройства ручной лебедки.

Описание и виды

Лебедками называют механизмы, которые передают тяговые усилия каната (цепи или троса) от приводного барабана.

Приводы лебедок обычно делают либо ручными, либо подключают к ДВС (двигателю внутреннего сгорания), однако для автомобилей могут использоваться и другие варианты. Автолебедки используются для перемещения грузов (автомобиля) по горизонтальной плоскости.

Принципы работы самодельных устройств ничем не отличаются от принципов работы фирменных. Такие тяговые устройства различают по типам привода на:

Разновидности лебедок.

  1. Электрический привод. Для его реализации требуется электродвигатель. Наиболее часто для этих целей используют автомобильный стартер, которые переделывают для работы в режиме двигателя, также возможно использование генераторов от разных типов автомобилей и тракторов. Используемый электрический двигатель должен обладать высоким крутящим моментом, большой мощностью. Практически невозможно найти двигатель большой мощности, который потребляет мало энергии, поэтому аккумулятор автомобиля может быстро сесть. Во избежание проблем с ним рекомендуется иметь запасной.
  2. Наиболее сложными конструктивно являются лебедки с гидроприводом. Для его реализации необходимо обзавестись рядом устройств: маслонасосом, масляным бачком и электродвигателем для привода насоса. Гидравлический привод имеет наиболее высокий показатель мощности, экономичности и эффективности. Маломощный двигатель насоса потребляет гораздо меньше энергии, чем мощный электродвигатель для главного привода, поэтому он не станет «опустошающей» нагрузкой для аккумулятора.
  3. Ручные. Основной тягловой силой является мускульная сила человека. Чтобы не требовалось прикладывать большие физические усилия, необходимо реализовать несколько передаточных звеньев (полиспаст). Кроме того, для уменьшения усилия используют довольно длинные рычаги.
  4. Лебедки с приводом ДВС. Обычно их мощность невелика, и вытянуть машину из ямы ими невозможно, однако они имеют довольно высокий тяговый момент, что позволяет снизить прилагаемые физические усилия для выталкивания автомобиля из препятствия. Главным недостатком такого привода является практически полное отсутствие дистанционного управления — необходимо подойти к лебедке и включить либо отключить ее вручную. Поэтому иногда такие устройства монтируют в задней части автомобиля, в качестве вспомогательного механизма.

Чертеж самодельной лебедки.

Следующим критерием деления таких устройств на виды является тип используемого тягового материала. По этому критерию их делят на канатные и цепные. К цепным относятся лебедки, использующие только цепи. Канатными называют устройства, на которых могут применяться металлические тросы, пеньковые канаты (хотя это анахронизм!) и другие подобные материалы. Большую популярность завоевали устройства, на которых используются металлические тросики. Такие тросики очень прочны, могут выдерживать большие нагрузки, редко рвутся (но это не означает, что они никогда не рвутся) и имеют малый диаметр. Малый диаметр позволяет намотать на барабан больше троса, чем цепи. Повышенная прочность тросика обеспечивается ее конструкцией: множество маленьких проволочек, сплетенных вместе, равномерно распределяют нагрузку между собой, а их плетение позволяет снизить величину прикладываемой нагрузки. В то же время в цепи не происходит равномерного распределения нагрузки, что часто приводит к ее разрыву.

Независимо от выбранного типа лебедки, основные элементы для ее создания для всех типов одинаковы. Ими являются барабан, основа (то, на что монтируют барабан и прикрепляют конструкцию к автомобилю), редуктор. Если планируется изготовление лебедки с электроприводом или ДВС, то следует обзавестись соответствующим двигателем. Для гидропривода устройства следует приобрести маслонасос с электродвигателем и емкость для масла.

Изготовить такую лебедку самостоятельно непросто, поэтому настоятельно рекомендуется обратиться к специалисту-гидравлику. Для ручных лебедок требуется наличие передаточного устройства и прочного длинного рычага.

Барабаны обычно изготавливаются из труб, к которым привариваются ограничители (щечки) по торцам, которые имеют больший диаметр, чем труба. Если планируется использовать электроприводное устройство, рекомендуется приобрести двигатель или стартер, который имеет в своем составе редуктор.

Схема подключения самодельной лебедки.

Перед началом монтажа любого тяглового механизма необходимо начертить подробный чертеж конструкции, в котором должны быть учтены все необходимые детали, крепеж и специфические конструктивные особенности. Важно уделить внимание состыковке барабана, редуктора и двигателя. Немаловажным является и обеспечение питанием устройства: не следует прокладывать провода от аккумулятора напрямую или как вздумается, они должны быть защищены от механических повреждений и воды. Чтобы сделать работу устройства безопасной, настоятельно рекомендуется установить систему дистанционного управления с выносным пультом, который должен обеспечивать стабильную работу на дистанциях не менее 5 метров.

Когда все материалы заготовлены, можно начать изготовление тяглового устройства.

Вернуться к оглавлению

Электроприводная лебедка

Перед началом работ необходимо изготовить «полочку» на которой устанавливаются привод и барабан. Ее можно изготовить из листа металла, вырезав необходимую площадь.

Следующим этапом идет процесс просверливания крепежных отверстий для монтажа барабана. Сразу же после этого барабан монтируется на площадку. Очень важно не делать заранее крепежных отверстий на площадке под элементы привода, они могут не совпадать с отверстиями двигателя и редуктора.

Далее следует соединить вал редуктора и барабан. В зависимости от типа редуктора подбирается соединительный элемент. Соединять следует так, чтобы первичный вал был направлен строго вверх. После их соединения по месту делаются отверстия для крепления редуктора.

Принцип управления ручной лебедкой.

После установки редуктора следует соединить вал двигателя с валом редуктора. Для этого могут понадобиться соединительные муфты. Отверстия для крепления двигателя также просверливаются по месту, а его монтаж осуществляется после соединения его вала с валом редуктора.

Когда двигатель установлен, приступают к монтажу устройства для дистанционного управления. Для этих целей можно использовать платы от детских игрушек, при этом следует учесть силу протекающего тока: плата должна ее выдержать. Система управления лебедкой должна обеспечивать обычное включение устройства, реверс и отключение.

После монтажа системы управления всю готовую конструкцию закрепляют на автомобиле. Для прочного крепления рекомендуется усилить по возможности корпус в месте установки.

Устройства с приводом ДВС изготавливают аналогичным способом, отличие заключается только в монтаже двигателя — вместо электрического устанавливают ДВС с топливным бачком.

Вернуться к оглавлению

Ручная лебедка и ее изготовление

Самодельная лебедка с ручным приводом является хорошим решением — она не занимает много места, не расходует топливо и энергию аккумулятора.

Для ее изготовления применяют небольшой барабан, который имеет в качестве щечек «звездочки». Корпус лебедки может быть изготовлен из любого материала, который обеспечивает надежность при высоких механических нагрузках. Важной деталью является собачка, которая стопорит барабан. Она должна иметь толщину не менее 3 мм и стопорить барабан с обеих сторон.

При работе рычагом вращается барабан, при этом собачка переключается на следующие пазы «звездочки», что не дает размотаться тросу обратно.

www.parnikiteplicy.ru

Ручная лебёдка своими руками: чертежи, фото изготовления

Ручная лебёдка своими руками: подробные чертежи и фото изготовления самодельной лебёдки из

В этой статье мы рассмотрим пошаговое изготовление самодельной лебёдки сделанной умельцем из Самары.

Для воплощения задумки, автор решил использовать камазовскую трещотку, вот она на фото.

Конструкция будет выполнена на каретке, которая будет перемещать лебёдку по швеллеру. На рисунке показаны чертежи лебёдки для самостоятельного изготовления.

Вал обрезал по длине, приварил две круглые пластины толщиной по 4 мм, между пластинами будет укладываться трос.

Одну сторону вала понадобилось обточить под запрессовку на него 207-го подшипника диаметром 35 мм. Сделал пластину.

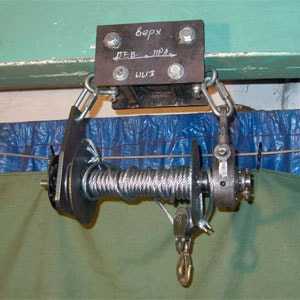

Собрал конструкцию.

Трещотка одета на шлицы, одета шайба и поставлен шплинт диаметрально через вал. С одной стороны установил пластину с подшипником.

Приварил шпильку на вал, на шпильку одел шайбу и подтянул.

Собрал каретку, для этого из стали толщиной 8 мм, вырезал 3 пластины пластины, которые приварил между собой.

В пластинах просверлил отверстия по 25 мм, приварил к ним отрезки трубы на которые посадил 205 подшипники. Затем подшипники подтянул болтами через шайбы.

В нижней пластине просверлил пару отверстий по 12 мм. и через трубу стянул две пластины болтами.

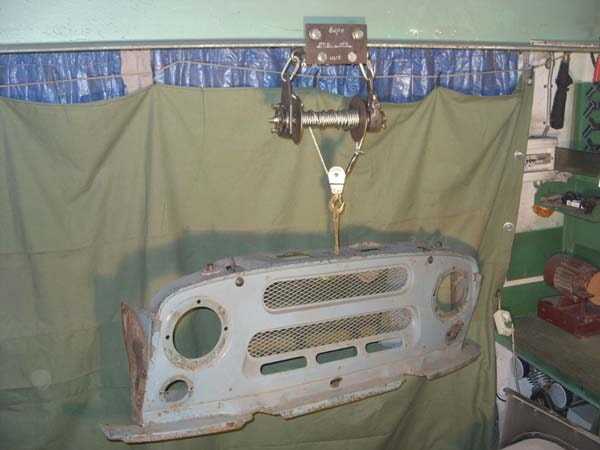

Ручная лебёдка используется в гараже для подъёма двигателя и прочих нужд.

Автор самоделки: Артём из г. Самара.

Популярные самоделки из этой рубрики

Самодельная лебедка из стартера…

Самодельное зарядное устройство для автомобильного…

Подъемник для КПП своими руками…

Электровелосипед своими руками: описание сборки…

Самодельное зарядное для автомобильного аккумулято…

WD 40 своими руками: простой рецепт изготовления…

Траверса своими руками

Зарядное устройство для автомобильного аккумулятор…

Электролебедка своими руками…

Сварочный аппарат из микроволновки…

Кран-гусь своими руками

Лебёдка электрическая самодельная…

sam-stroitel.com

Лебёдка электрическая своими руками: 17 фото изготовления

Изготовление самодельной электролебёдки, пошаговые фото. Автор самоделки: Эдуард Мурашов.

Для работ по изготовлению шин ободрышей для вездехода, понадобилась лебёдка, было решено сделать самодельную, из редуктора РМ-250 (передаточное отношение 40:1 ) и 3-ех фазного двигателя на 1500 оборотов.

Процес изготовления электролебёдки своими руками, показан на этих фото.

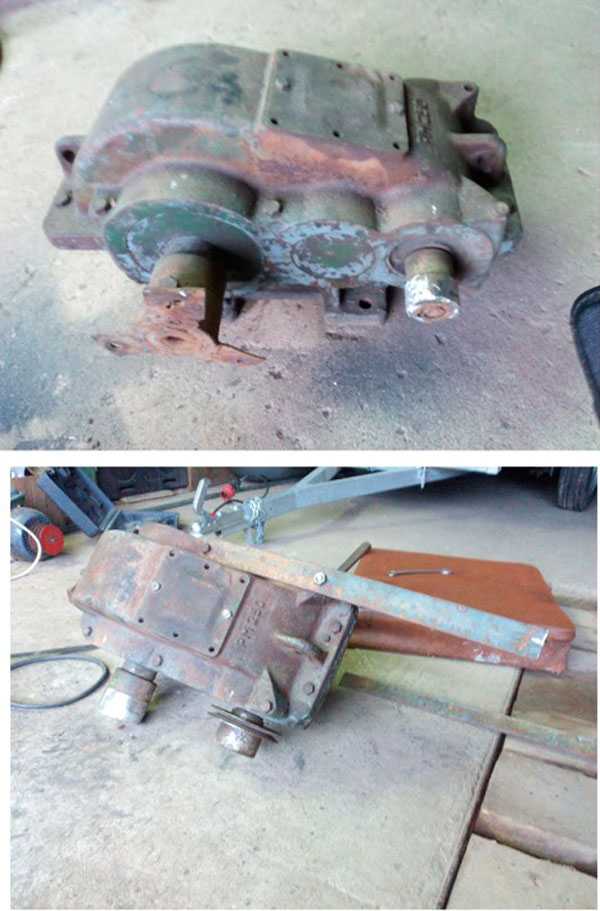

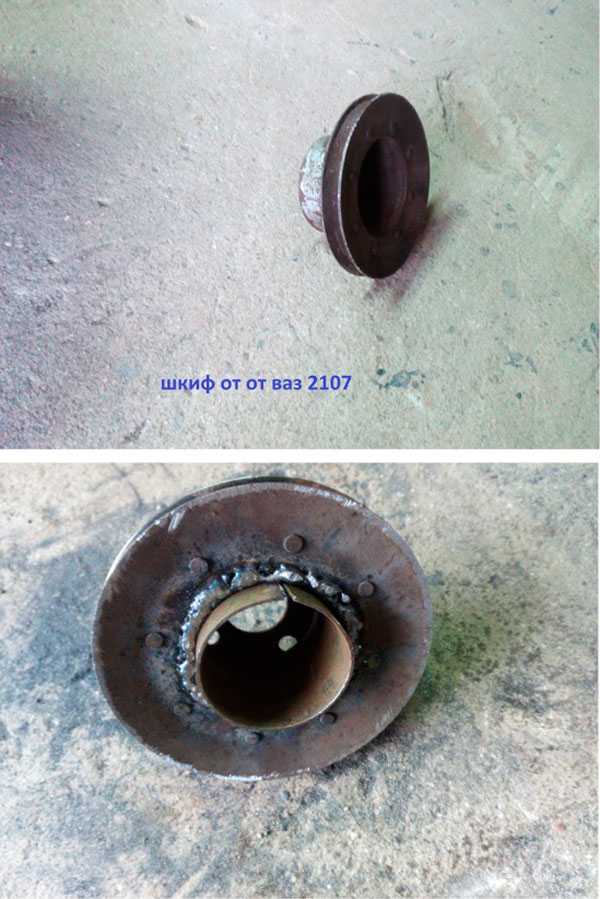

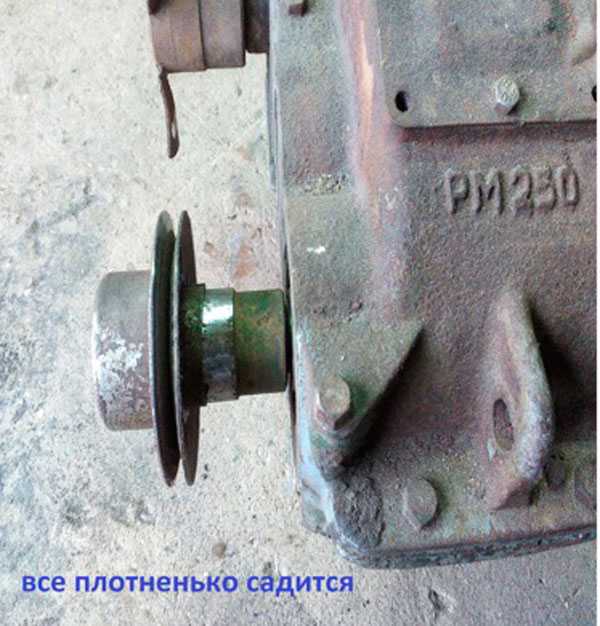

Редуктор РМ-250 здесь используется для увеличения крутящего момента и уменьшения частоты вращения.

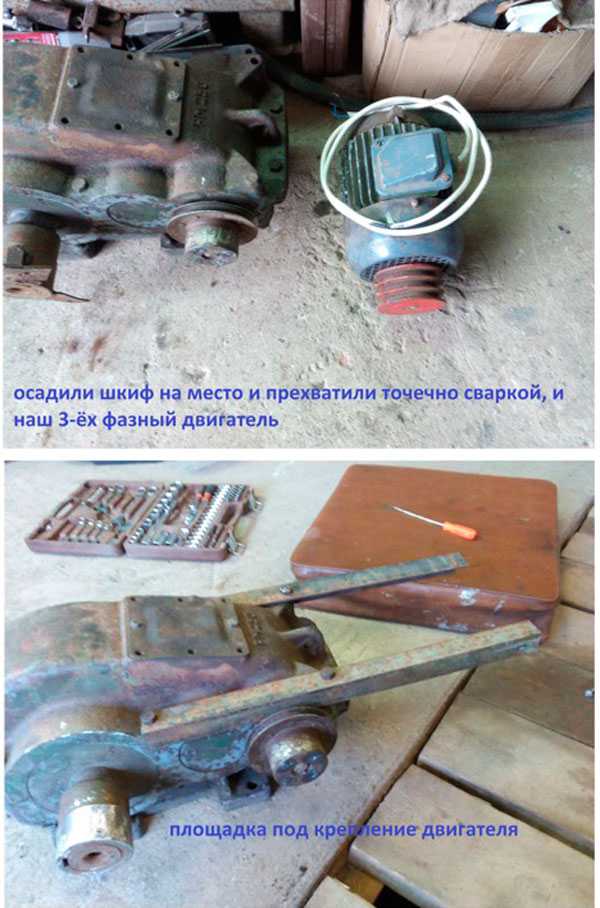

Сделана площадка под крепление двигателя.

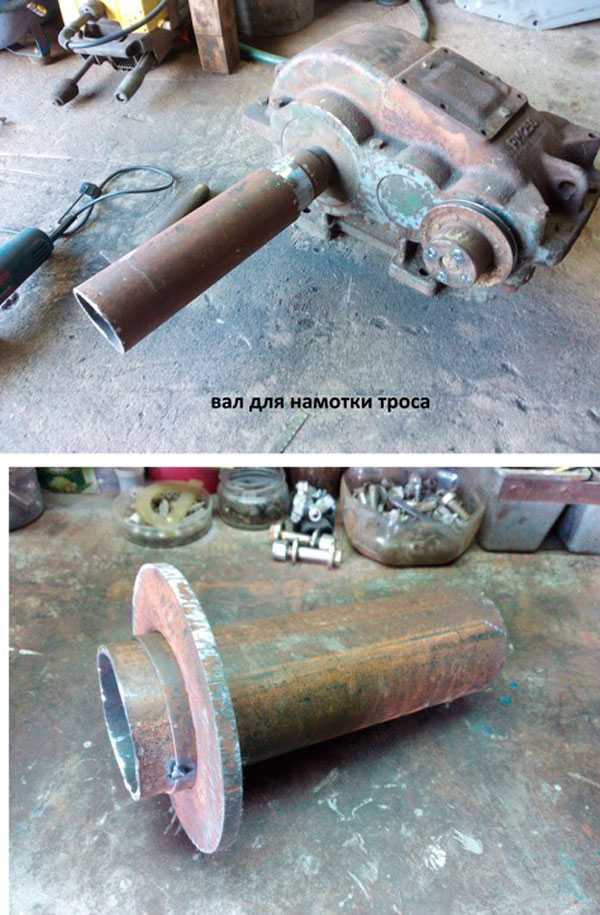

Изготовление вала для намотки троса лебёдки.

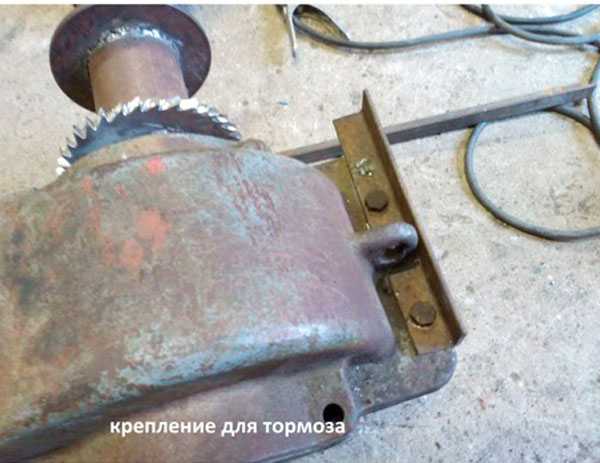

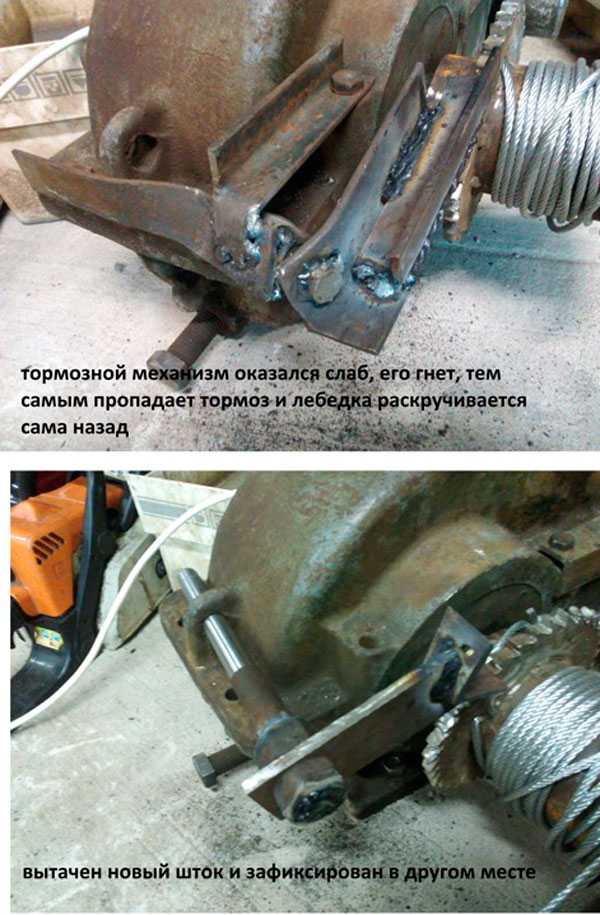

Изготовление трещётки.

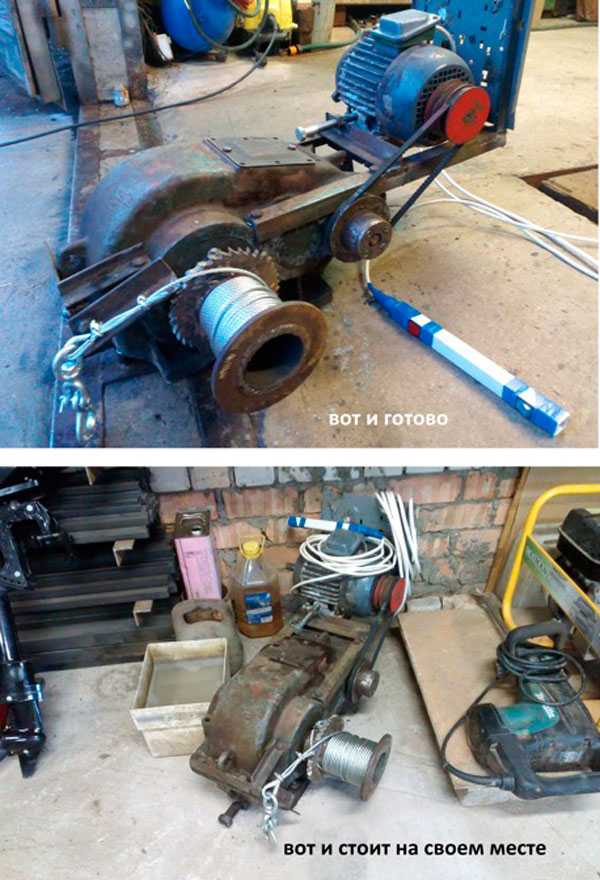

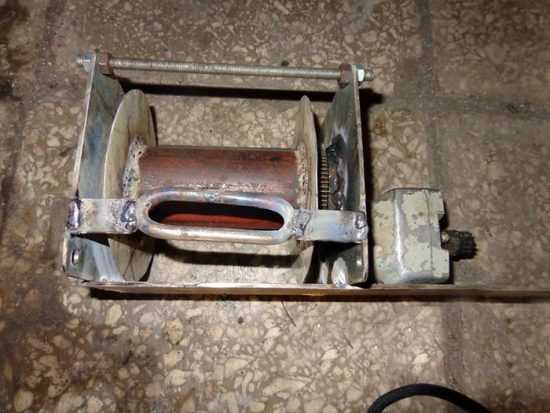

Самодельная электролебёдка готова к использованию.

Автор самоделки: Эдуард Мурашов.

Популярные самоделки из этой рубрики

Компрессор из холодильника своими руками…

Подкатной домкрат своими руками…

Подключение двигателя от стиральной машины к 220…

Кран-гусь своими руками

Подогрев впускного коллектора своими руками…

Электровелосипед своими руками: описание сборки…

Самодельное зарядное для автомобильного аккумулято…

Зарядное устройство для автомобильного аккумулятор…

Самодельный подъемный кран

Сварочный аппарат из микроволновки…

Мопед из бензопилы: фото сборки, видео испытаний…

Зарядное устройство для автомобильного аккумулятор…

Загрузка…

sam-stroitel.com

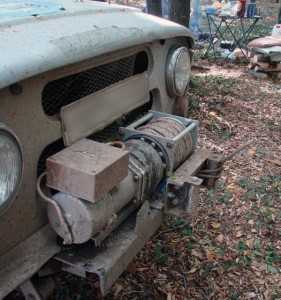

Самодельная лебедка для авто своими руками


Лебедка – незаменимое устройство для авто с повышенной проходимостью. Очень часто лебедки устанавливают на внедорожники. Если авто не может преодолеть склон или другую местность, то именно при помощи лебедки можно быстро решить эту проблему. В зависимости от типа, данный механизм приводится в действие при помощи физической силы человека, или же посредством автоматического двигателя.

Область применения

Данный механизм предназначен в первую очередь для автомобилей и водителей, которые большую часть времени проводят на бездорожье. Мощный  автомобиль с лебедкой способен преодолеть на порядок больше препятствий, чем аналогичное авто без этого приспособления.

Каким бы универсальным ни был автомобиль, рано или поздно он где-нибудь застрянет. Именно в этой ситуации и пригодиться лебедка. Один конец троса обматывают вокруг большого камня или нескольких деревьев и начинают вытаскивать автомобиль.

Учитывая состояние многих дорог, особенно второстепенного значения, такая лебедка может пригодиться не только водителям, которые много путешествуют по бездорожью, но и тем, кто часто ездит в деревни или на отдых по грунтовым дорогам. Именно в этих целях лебедки устанавливают не только на внедорожники, но и на обычные автомобили.

Заводские лебедки, которые продаются в автомагазинах, стоят довольно дорого. С другой стороны, простота конструкции данного устройства довольно проста, что позволяет создать его в домашних условиях и таким образом существенно повысить проходимость любого автомобиля.

Виды конструкций

Какими же бывают лебедки на автомобили? Согласно самой общей классификации, автомобильные лебедки бывают ручными и автоматическими. Последние также разделяют на механические и электрические.

Механическая. Данный тип устройства действует благодаря силе двигателя самого автомобиля. Таким образом, водителю не надо прилагать физических усилий. В то же время главным минусом этого типа конструкции является то, что при нерабочем моторе, она функционировать не будет.

Стоит отметить, что в форс-мажорных ситуациях, автомобильные двигатели отказывают довольно часто, что делает такую лебедку абсолютно бесполезной. В то же время данное устройство обладает высокой мощностью и может быть установлено даже на большие автомобили. Именно поэтому в домашних условиях сделать ее довольно сложно.

Электрическая. На такой лебедке установлен портативный электрический двигатель. Таким образом, функционирование аппарата абсолютно не зависит от состояния мотора автомобиля или физической силы его водителя. Питается такое устройство от автомобильного аккумулятора. Частично, это делает аппарат зависимым от уровня его заряда. Несмотря на довольно сложную конструкцию, лебедка данного типа отличается относительно высокой надежностью.

Гидравлическая. Приводится в работу посредством масляного насоса, и считается самой сложной из всех перечисленных конструкций. В ее конструкцию входят масляный бак и насос, а также специальный привод. Данный тип установки довольно мощный, но не такой надежный, как электрический.

Ручная. Конструкция этого типа автомобильных лебедок отличается высокой надежностью, но и требует от водителя физических усилий в ходе эксплуатации. С другой стороны, сделать такое устройство в домашних условиях довольно легко. Специальный рычаг способен минимизировать нагрузки при перетаскивании застрявшего авто, но это не слишком облегчит задачу.

Лучше всего использовать ручную лебедку в паре: один человек снаружи, нажимает на рычаг, а другой сидит за рулем и плавно выжимает газ. Стоит отметить, что конструкции этого типа значительно уступают предыдущим в грузоподъемности (до 1 тонны).

Как сделать лебедку своими руками?

Ручная лебедка

Большинство из перечисленных выше типов автомобильных лебедок можно сделать своими руками. Некоторые смастерить сложнее, некоторые проще. Считается, что легче все сделать в домашних условиях ручную лебедку.

Для начала необходимо взять для приспособления прочную ось (например, лом). Ось должна обладать достаточной прочностью, чтобы справиться с вашим транспортным средством.

Ее забивают в землю, а на ее окончание надевают трубу, а под виток троса (намотанного на эту трубу) подставляется рычаг, в качестве которого можно использовать крепкие подручные предметы (палка, черенок от лопаты и т. д.). Второй конец троса прикрепляют к автомобилю и начинают его перетягивать при помощи рычага.

Гидравлическая

В отличие от ручного устройства, гидравлическую конструкцию сделать в домашних условиях довольно сложно. Но есть умельцы, которые отлично справляются и с этим заданием. Ключевым моментом создания лебедки на гидравлическом принципе работы является подбор правильного мотора, который должен крепиться на переднем бампере вашего автомобиля.

Создание конструкции следует осуществлять на металлической П-образной балке. В дополнение к такому швеллеру можно наварить еще две балки, с их последующим прикрепление к радиатору автомобиля. Дальше придерживайтесь следующей инструкции:

  1. Подогнать вал под размеры будущего механизма.
  2. Создать кольца валик.
  3. Установить латунные подшипники.

Все элементы следует сварить между собой и только после этого устанавливать на передний бампер авто. Для быстрой размотки троса рекомендуют установить на конструкции скользящую шестерню. Если говорить о двигателях для гидравлической лебедки, то в этих целях часто используют НШ-100 или ГУР.

Механическая

Принцип действия этого аппарата в общих чертах схож с описанными выше механизмами. Отличительной чертой данной конструкции является то, что она работает на базе трансмиссия автомобиля и подключается к валу. Соответственно, скорость перетягивания застрявшего авто такой лебедкой зависит от оборотов двигателя.

Стоит отметить, что правильно и безопасно установить конструкцию данного типа может только специалист, поэтому в домашних условиях это делают довольно редко.

Лебедка из стартера

Лебедка данного типа создается на базе листа стали с большой толщиной. Используя сварку и болты с гайками, монтируют гнездо для барабана. После этого барабан объединяют с редуктором, а последний со стартером. Для этого чаще всего используют специальный переходник.

На следующем этапе необходимо сформировать первый вал шестерней с соответствующими размерами зубов. Для проверки работы механизма следует включить стартер. Шестерни должны соединяться легко и плавно. Посредством маховика шестерню одевают на вал редуктора.

Завершающий этап сборки включает в себя крепление всех элементов конструкции, присоединение электрической проводки и установку пульта управления. Перед использованием внимательно очистите механизм от бытового мусора, еще раз проверьте все крепления. Стальную основу лебедки надо грунтовать, но только после тщательной очистки.

Крепить такую конструкцию рекомендуют к бамперу автомобиля (лучше всего к верхней его части). В том случае, если бампер может не справиться с нагрузками, можно сделать основу для крепления самостоятельно.

Видео: простая лебедка своими руками.

Рекомендации по применению

Для безопасной и долговременной эксплуатации самодельных автомобильных лебедок следует придерживаться следующих инструкций:

  • Любые манипуляции с тросом проводить только после полной деактивации механизмов устройства.
  • Используйте конструкции исключительно по предназначению.
  • Вертикальное передвижение объектов данным устройством не предусмотрено.
  • Не проводите роботы с конструкцией и ее элементами без перчаток.
  • Перед применением внимательно проверяйте крепление устройства и его составных частей.

Создание определенных видов автомобильных лебедок в домашних условиях – дело не из легких, но упорство и тщательное выполнение всех рекомендаций помогут сделать надежную и эффективную конструкцию, которая не раз выручит вас в сложных ситуациях.

metmastanki.ru

Самодельная лебедка / Мастерская / Uceleu.Ru

От бездорожья, колдобин и грязи никто не застрахован и если вдруг ваш автомобиль крепко застрял в грязи, спасти положение может самодельная лебедка. Даже те, кто часто и помногу ездит по проселочным дорогам редко держат в багажнике покупные лебедки.

Эти устройства продаются в автомагазинах в большом ассортименте, они бывают разных моделей и конструкций, но главная причина того, что приобретают их редко – цена. Как правило, стоимость мощной лебедки составляет не одну сотню условных единиц, а дешевые маломощные модели обернутся выброшенными деньгами на ветер, поскольку толка от них мало, да и прослужат оно недолго. Так стоит ли тратить немалую сумму на вещь, которая может понадобиться один-два раза в году?


Выходом в данной ситуации может стать самодельная лебедка, соорудить которую можно за пять минут или более продвинутые, опять же, самодельные.

Из школьных учебников нам известно правило рычага, по которому соотношение сил в каждом конкретном рычаге равняется соотношению длин плеч этого рычага. По данному принципу работает и самодельная лебедка.

• Простая конструкция предлагаемой лебедки позволяет собрать ее на месте и основой может послужить всего лишь отрезок трубы.

Для того чтобы привести в действие данную трубу, ее насаживают на ось при помощи крепкого троса. Петлю этого троса обматывают несколько раз вокруг отрезка трубы и насаживают на импровизированную ручку, в качестве которой может послужить любая крепкая палка или еще лучше – еще один отрезок трубы меньшего диаметра.

При вращении ручки труба (т.е. лебедка) начнет вращаться по оси, а трос при этом наматываться на лебедку. В качестве оси можно использовать кол, вбитый в землю. При этом процессе соотношение сил будет равно той величине, с которой соотносятся длина ручки и радиус трубы (ворота).

При возможности использования сварочного аппарата к лебедке можно приварить крючок для лучшего зацепления троса, а также проушину (ею может послужить кусок трубы) для удобной вставки ручки в ворот. Также полезными будут небольшие щечки на торце трубы.

Самодельная лебедка данной конструкции пригодится не только автолюбителям. С ее помощью можно также перемещать грузы, использую ее, например, на даче или приусадебном участке. Можно помогать лебедкой при перемещении выкорчеванных деревьев, пней или тяжелых бревен. Также пригодится она и на стройке. Например, для перемещения поддонов со стройматериалами.

Но есть и ограничения – такой самодельной лебедкой нельзя поднимать грузы, поскольку у нее нет стопора. Но, тем не менее, устройство очень полезное и, сделав такую лебедку и легко поместив ее в багажнике автомобиля или в кладовке на даче, можно быть уверенным, что она выручит в трудной ситуации.

• Еще один вариант конструкции простой лебедки.

Действие лебедки основано на всем известном правиле рычага. Соотношение плеч рычага в данном случае будет равно соотношению сил в рычаге.

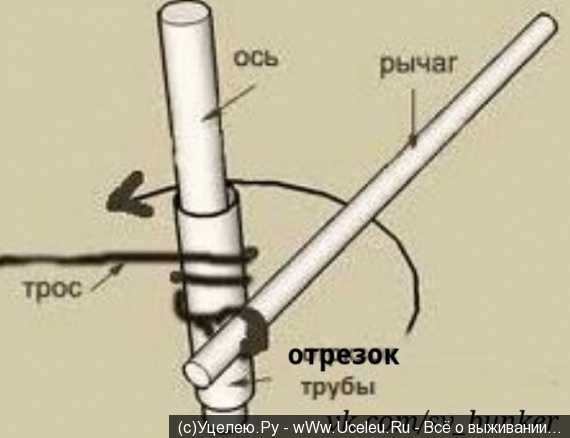

Трудно поверить, но лебедку можно сделать из обычного обреза трубы. Для этого понадобится посадить этот отрезок на ось, после чего вокруг трубы обмотать трос. Петлю троса нужно обмотать вокруг трубы несколько раз, после чего закрепить ее на ручку.

В роли ручки вполне может выступить еще один обрез трубы меньшего диаметра. Осью может выступить какой-либо металлический кол, забитый в землю. Таким образом, если начать вращать ручку нашей лебедки, то обрез трубы начнет вращаться вокруг своей оси, а трос в это время будет наматываться на лебедку.

Соотношение длины ручки лебедки и радиуса трубы покажет соотношение сил, оно на удивление, может равняться нескольким тоннам. Если же в наличие имеется еще и сварочный аппарат, то к устройству можно приварить крючок, за который удобно будет цеплять петлю троса. Небольшие щечки на с торцов трубы поспособствуют правильной укладке троса.

Кстати, не только вытащить застрявший автомобиль поможет такое приспособление. С его помощью вполне можно перемещать бетонные блоки или бревна на стройплощадке.

Пожалуй единственным недостатком такой

лебедки является отсутствие возможности

перемещать грузы в вертикальном положении, поскольку у нее нет стопора.

Зато при горизонтальном перемещении она будет незаменима и уж точно не уступит в качестве китайским аналогам, которые продаются в магазине. Положите эту лебедки в багажник Вашего автомобиля и в тяжелую минуту она не подведет.

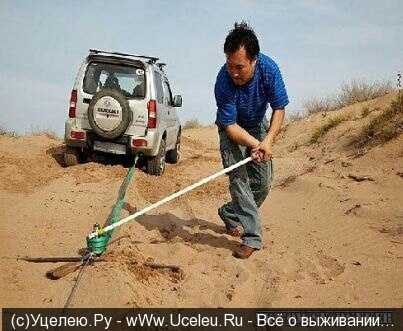

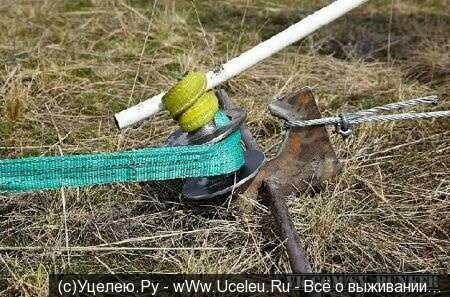

• Еще один вариант простейшей самодельной лебедки — «самоспас» который поможет Вашему автомобилю в трудную минуту.

Простое устройство такой лебедки состоит из куска трубы, на которую наматывается трос и рычаг, который, усилием человека наматывает трос на трубу.

• Лебедка из подручных запчастей. Берется вал (которым колодки тормозные разводит) от ЗИЛа. От 38 мм диаметром. Далее нужно проточить до диаметра 35 мм с двух сторон чтобы надеть подшипники. К валу приваривается две шайбы (щеки).

Получается барабан для троса со шлицами на конце. Подшипники зажимаются в обоймы к раме. На шлицевую часть одевается трещотка от того же ЗИЛа. В ней червячная передача (по моему около 1 к 20).

Далее для вытаскивания крутится червяк воротком и получается тяга. Для размотки и сматывания троса нужно предусмотреть съемное крепление трещотки.

uceleu.ru

Как сделать в домашних условиях ручную лебедку

Для ухода за садово-огородным участком нередко требуется ручная лебедка. Бытовое устройство можно приобрести в магазине, а можно изготовить своими руками. Как это сделать, не ломая голову над сложной конструкцией лебедки и с минимальными затратами, — советуют специалисты.

Как сделать лебёдку в домашних условиях

Лебедка — не самый простой механизм. Она служит для безопасного и лёгкого подъема и опускания крупных грузов. В основу ручных лебедок положен рычажный принцип: относительно небольшое силовое воздействие при помощи звездочек, шкивов и шестерёнок многократно увеличивается.

В домашних условиях собрать простую лебёдку с ручным приводом полностью из подсобных материалов не получится. Как минимум придётся сходить в магазин за резьбовой шпилькой (как выглядит деталь — подскажет фото). В механизме она будет легко прокручиваться.

Гайка, которая закрепит шпильку, не должна давать валу вращаться. Порядок сборки лебедки:

  1. Зафиксируйте шпильку с торцами на подшипниках. Так вы избежите прокручивания гайки.
  2. Закрепите трос, предварительно пропустив его через опоры и перебросив через блок.
  3. На конце троса приладьте крепко крюк или стропы.
  4. Приделайте шкив и шестерню. Вставьте привод шпильки.

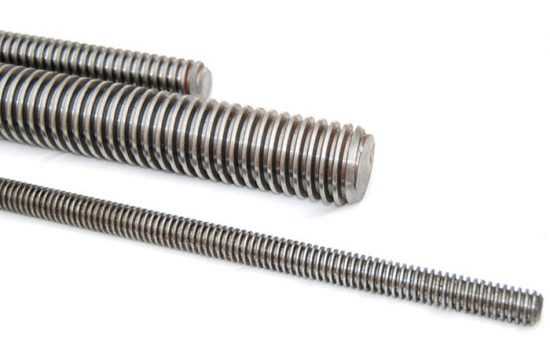

Резьбовые шпильки

Если у вас есть сварочный аппарат, сделайте лебедку барабанного типа. Из отрезков профильной трубы прямоугольного сечения сварите раму с валом для будущей конструкции по размерам на чертеже. Перпендикулярные крепления делайте, обрезав заготовки под углом 45°. На раме предполагается площадка из листового металла. Отшлифуйте кромки и покрасьте каркас.

Барабан лебедки делают из пары круглых отрезков листового металла (по 30 см в диаметре). В центре каждого потребуются отверстия для вращающегося цилиндра, на расстоянии 7-8 см по окружности — ещё 6 штук более мелких, для шпилек. Также необходимо 4 отверстия для ступиц, которые крепятся на болты. Шпильки сначала усиливают отрезками трубы по 14 мм. Фиксировать их нужно гайкой с контргайкой. Наденьте и закрепите вал на оси, приделайте к нему ручку и пользуйтесь лебедкой.

Иные варианты: простейшая лебёдка и конструкция из металла

Быстрая и достаточно эффективная альтернатива предыдущим моделям — довольно старый способ. Его знают автомобилисты, которым приходилось с подручными средствами буксировать машину. В экстренных случаях можно использовать такую лебедку и на даче, когда времени и материалов для более серьёзного устройства у вас нет:

  • вкопайте глубоко в землю лом — он должен крепко фиксироваться в вертикальном положении;
  • на получившуюся ось перпендикулярно наденьте отрезок трубы (рычаг), с помощью которого лом будет вращаться;
  • закрепите трос на грузе и на ломе;
  • вращайте лом, наматывая трос, и двигайте груз.

Совет. Чем длиннее будет рычаг, тем меньше усилий вам потребуется приложить для работы. Для экспресс-варианта подойдёт труба длиною около 1 м. Если возникли сложности со сборкой ручной лебедки, обратитесь к видео инструкции.

Для металлического устройства вам потребуются металл, сварка и различные комплектующие части. Это вращающийся цилиндр, шестерёнки, ручки и втулки.

Детали конструкции:

  1. Шестерёнка Глиста. Она передаёт энергию вращения оси. Приобретите толстый элемент с массивными зубьями.
  2. Вал для троса. Подыщите литой цилиндр и приварите к нему с одного края округлый металлический лист по размеру внутреннего кольца шестерёнки. Этот цилиндр впоследствии будет использоваться для накручивания троса. Если вал имеет сквозное отверстие — отлично. Для более качественного закрепления проденьте стальной трос и соедините снаружи в петлю.
  3. Втулка для скольжения вала во время намотки троса. Хорошо бы дополнительно к ней установить подшипник качения.

Внимание! Из металла также изготавливают раму тягача с ушками на ней, качалку, водило, неподвижное кольцо муфты, закреплённое на шарнирах. Все детали лебедки должны быть умеренно жёстко зафиксированными, чтобы не болтаться и не истирать друг друга.

Монтаж корпуса лебёдки из металла

Важная часть будущей конструкции — корпус. Чтобы его изготовить, возьмите стальной швеллер и лист прочного металла (4 мм):

  • Подготовьте 2 отрезка: 30 и 40 см. Из более длинного получится та сторона лебедки, на которой расположится рукоять вращения и шестерня.
  • На одном уровне разметьте и проделайте в обеих частях металла сквозные отверстия (для вала).
  • Для болтового соединения также понадобится по 4 одноуровневых отверстия.
  • Из листового металла вырежьте 2 детали: прямоугольники с треугольным выступом в правой нижней части.
  • Самодельную лебедку можно будет крепить стационарно, если одну из пластин подготовить для крепёжных элементов. Кроме того, понадобится ещё по одному отверстию в каждом куске: на одном уровне, для вала шестерни.
  • Шестерню можно сразу крепить между двумя пластинами, скрепив их гайками, пружинными шайбами и болтами.
  • Собранную часть с помощью вала шестерни насадите на основной цилиндр. Наденьте втулку.
  • Вал вставьте в длинный швеллер, а затем наденьте на втулку швеллер короткий. Фиксировать эти части нужно также с помощью пружинных шайб, болтов и гаек.

Работать дрелью надо так, чтобы после соединения деталей не оставались зазоры между валом, шестернёй Глиста, ручкой и втулкой. Это важно для надёжности и долговечности ручной лебедки.

Как сделать лебедку: видео

sad24.ru

Лебедка своими руками: как сделать самодельную лебедку

Рано или поздно, любой, кто часто передвигается по бездорожью понимает всю необходимость такого простого приспособления как автомобильная лебедка.

Самодельная лебедка с усилием 4.5 тонны

Сейчас на рынке представлен большой выбор устройств цена на которые варьируется в зависимости от тягового усилия, сложности конструкции и наглости производителя. Еще одним выходом из положения является лебедка своими руками.

Конечно, на такой шаг решится не каждый, ведь гораздо проще установить на машину покупное устройство, однако для самодельщика это не выход, и он обязательно озадачится самостоятельным изготовлением ”спасателя” для своей машины.

Какой может быть самодельная лебедка?

Самодельные устройства такого рода могут быть с ручным, электрическим и гидравлическим приводом. Общий принцип устройства таков: трос наматывается на барабан, который вращается через редуктор двигателем или руками. Рассмотрим каждый вид подробнее:

  • Лебедки с электроприводом. Чаще всего в качестве двигателя в них используют автомобильные стартеры, переделанные на работу в режиме мотора, генераторы от тракторов или грузовой техники, либо подбирают соответствующие по своим характеристикам электродвигатели от различной техники. Не зависимо от происхождения, электропривод должен иметь высокий крутящий момент, большую мощность и потреблять как можно меньше тока, чтобы не существенно разряжать аккумулятор автомобиля.

    Гидравлическая лебедка

  • Гидропривод для лебедки сложнее по конструкции. Как правило, для него требуется масляный насос, привод насоса и бак для масла. Несмотря на свою громоздкость и сложность конструкции, лебедки с гидравлическими моторами обладают большим преимуществом перед электролебедками – они обеспечивают большее тяговое усилие при меньших затратах энергии бортовой сети.
  • Лебедка ручная своими руками делается по такому же принципу, как и все остальные, только вместо роль двигателя выполняет человек. Соответственно мощность лебедки напрямую зависит от физической силы оператора и длины рычага, к которому прикладывается усилие.

Компоненты самодельной лебедки

Барабан с тросом – основной узел любой лебедки, самодельной или промышленного изготовления, начнем с него. Если найдется готовый барабан и не потребует никаких переделок, то это будет просто замечательно, если же такового не окажется под рукой – значит, придется сделать его. Для этого нужно взять отрезок толстостенной трубы и приварить к нему щечки толщиной 4 – 5 мм. В зависимости от конструкции лебедки, к одной из щечек барабана может быть приварена ведомая шестерня, а труба снабжена посадочными местами под подшипники.

Пример самодельного барабана

Как вариант для изготовления барабана можно использовать пару ступиц от Жигулей. Нужно будет только проточить место сварки (тонкий конец) и сварить половинки барабана на оправке подходящего диаметра для обеспечения соосности деталей.

Редуктор предпочтительнее использовать червячный с большим передаточным числом. Преимущество червячного редуктора в том, что при его использовании  автомобильная лебедка своими руками может обойтись без тормоза барабана (в силу свойств червячной пары). В качестве примера можно рассмотреть редуктор от троллейбусных дверей, он обладает достаточным передаточным числом и удобен в креплении на площадке.

Для безопасного пользования лебедкой целесообразно сделать выносной пульт управления, чтобы не находиться рядом с натянутым тросом.

При использовании его на лебедке нужно вскрыть корпус и заблокировать конический фрикцион, который предназначается для предохранения от защемления пассажиров дверьми. Сделать это можно любым удобным способом, самый простой из которых – прихватить конус к шестерне сваркой в нескольких местах.

Если предполагается что лебедка электрическая своими руками делается с использованием стартера, то лучше использовать такой, который комплектуется планетарным редуктором, (некоторые жигулевские моторы снабжены таким узлом).

Как сделать лебедку из стартера

Делаем из листа металла площадку, на которой будут крепиться все узлы. Затем привариваем к ней посадочные места для вала барабана и устанавливаем его. После этого присоединяем редуктор (первичным валом вверх) и по месту привариваем пластину его крепления.

Сверху к редуктору крепим самодельный переходник для крепления стартера, а на первичный вал насаживаем шестерню с подходящим модулем зуба (можно использовать венец маховика). Закрепляем стартер и устраиваем проводку, устанавливаем на машину – пользуемся.

gredx.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
