Ленточная пилорама своими руками: чертежи и конструкция

Прежде чем приступить непосредственно к практической части, необходимо бегло ознакомиться с конструкцией и набросать несколько простеньких чертежей. Вообще, конструктивная схема выполнена таким образом, что вы можете наращивать компоновку оборудования. То есть в самом простом варианте вы получаете элементарную ленточную пилораму с ручной подачей заготовки, а в самом сложном – высокопроизводительное изделие, имеющее автоматику и датчики.

Основа пилорамы – рама с направляющими. Обычно её собирают сварными подошвами, где и размещают передвижные ролики. Станина во всех случаях П-образная и собирается посредством сварки двух швеллеров между собой. Соответственно, ведущий шкив закрепляется на одной стороне рамы в неподвижном состоянии, а второй - на другом конце в подвижном. Направляющие же монтируются посередине рамы и представляют собой разборную конструкцию. Это очень актуально, если оборудование планируется транспортировать. В целом же ленточная пилорама своими руками, чертежи которой вы можете найти в данной статье, изготавливается не так быстро. Но такое оборудование имеет массу сильных сторон.

Самодельные ленточные пилорамы своими руками от А до Я

Можно говорить о том, что даже простейшая самодельная пилорама, при условии, что она правильно собрана, имеет уникальную конструкцию. Дело в том, что только подобный тип деревообрабатывающего станка полностью исключает повреждение станины в результате падения тяжелой заготовки. Достигается это за счет независимо подвешенных направляющих.

О чем вы должны позаботиться, так это о выборе режущего инструмента. В нашем случае используется ленточная пила, потому, собственно, оборудование так и называется. Её ширина может достигать 60 мм. Натягивается она посредством пружинно-винтового механизма, что очень удобно, так как это не занимает много времени. Пильная лента устанавливается и фиксируется двумя замками. Они должны быть крайне надежными, обратите на это внимание, если собираетесь изготавливать самодельные ленточные пилорамы. Своими руками такие замки делать не стоит, лучше купить.

Принцип действия устройства

Рабочий цикл выглядит примерно следующим образом:

  • Подготовка заготовки. На этом этапе бревна обрезают и придают им одинаковую форму.
  • Обработка заготовки. Оператор настраивает оборудование. Если есть автоматика, то выставляются необходимые параметры, все остальное делает пилорама.
  • Заключительный этап. Данной стадии может не быть, что зависит от наличия погрешностей. Если таковые на обработанных бревнах обнаружились, то их устраняет оператор.

В общем и целом принцип действия устройства основан на том, что в процессе обработки заготовка находится в неподвижном состоянии и разрезается подвижной лентой. Она движется в горизонтальном направлении и установлена на ведущем и ведомых шкивах. Для обеспечения прямолинейности реза крайне важно соблюдать натяжение ленты. Бревно же фиксируется между направляющими с помощью специальной опоры. Оборудование предусматривает наличие электронной линейки или гидравлики, что нужно для получения заготовки определенной толщины. Основные ручные работы: укладка бревна, переворот и его зажим.

Изготовление пилорамы

В качестве основы для нашей будущей пилорамы необходимо взять два швеллера. Они должны иметь длину по 8 метров и высоту порядка 14 сантиметров. Конечно, не всегда есть подходящий швеллер, поэтому вы можете пойти другим путем и использовать рельсы или уголки 50х100 мм. Основное требование заключается в том, чтобы основа была ровной и не имела изгибов. По всей длине швеллеров просверливается ряд отверстий. При этом нужно строго соблюдать заданный шаг. По сделанным отверстиям мы соорудим стяжки. Для этого подойдут отрезки трубы ¾ дюйма. Их длина должна быть порядка 25 сантиметров. Для соединения желательно использовать шпильки или болты 29-35 см.

Мини пилорама своими руками ленточная устанавливается на специальные стойки. Их желательно собирать, используя болты М12. В качестве материала могут быть использованы трубы, уголки или швеллера. Соответственно, чем длиннее станина агрегата, тем большее количество стоек нам понадобится. В нашем же случае достаточно 4-х штук.

Продолжаем сборочные работы

Зачастую приходится сталкиваться с проблемой недостаточной жесткости станицы. Для этого желательно поставить раскосы. Кстати, станина имеет весьма внушительный вес, поэтому сборку желательно осуществлять на месте эксплуатации оборудования. Чтобы обеспечить горизонтальность направляющих, что, кстати, очень важно, нужно под стойки подкладывать бруски соответствующей толщины. В крайнем случае можно подкопать грунт. В целом же сложного тут ничего нет, главное, иметь при себе строительный уровень.

Теперь нам предстоит сделать подвижную тележку. Она состоит из металлической плиты толщиной 40-50 мм. В зависимости от габаритов двигателя подбирается её длина, оптимально 550-600 см. Что касается ширины, то тележка должна быть такой, чтобы швеллеры с каждой стороны выходили примерно на 70-80 мм.

Важные детали

В целом же изготовление ленточной пилорамы своими руками практически завершено. Осталось лишь несколько небольших деталей. Хотелось бы прежде всего сказать несколько слов о подвижной тележке. Дело в том, что для обеспечения перемещения по направляющим необходимо использовать пластины и прокладки. При этом необходимо стараться сделать зазор как можно меньше. Толщина прокладок выбирается такой, чтобы она была на 0,5 мм больше полки швеллера. Крепить все это дело нужно с помощью 8-ми болтов М8.

Так как для перемещения тележки с двигателем используется цепь, то нужно обеспечить её достаточное натяжение. Это необходимо для исключения свободного хода штурвала. Он находится на одной из втулок около звездочек, которые стоят на краях направляющих.

Каждый должен знать

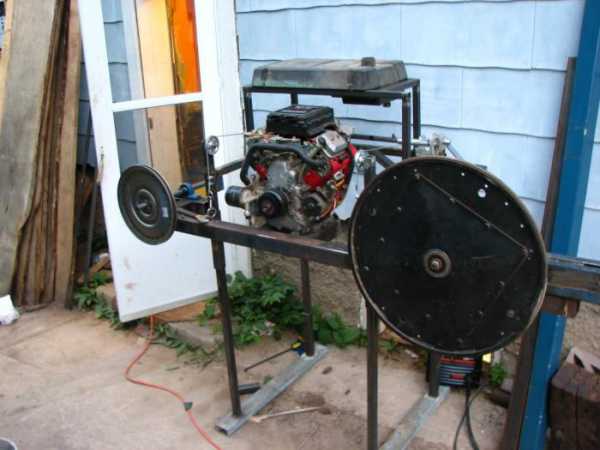

Есть еще такой вариант, как пилорама ленточная бензиновая. Своими руками её сделать еще проще. В этом случае в качестве мотора, приводящего режущий инструмент во вращение, будет выступать двигатель бензопилы, жестко закрепленный на станину. Функции ленты выполняет полотно бензиновой пилы. В целом же конструкция такой пилы предельно простая, но при этом достаточно функциональная.

Удобно работать с подобной техникой еще и из-за продуманного механизма крепления. Он состоит из труб с внутренним диаметром 35-40 мм в которые вставляются подвижные штанги. Сверху монтируются прижимы (из уголка 40х40) и кулачковые зажимы.

Заключение

Несложно догадаться, что основные элементы пилорамы – двигатель и пила. Маломощный мотор для серьезной станины не подойдет. Постарайтесь приобрести двигатель мощностью 10 кВт. Его будет вполне достаточно для вышеописанной конструкции. Что же касается пилы, то её диаметр должен быть порядка метра. В случае если вы испытываете затруднение с покупкой данных комплектующих, рекомендуется уменьшить размеры станины.

Вот мы с вами и поговорили о том, как сделать ленточную пилораму своими руками. Конечно, вовсе без затрат смастерить подобный агрегат не выйдет, но существенно сэкономить вы можете. В любом случае желательно руководствоваться обрабатываемыми заготовками. Чем больше они будут, тем массивней получится станина и в целом пилорама. В конце концов, вы можете воспользоваться самой простой конструкцией и использовать в качестве основы бензопилу. Если все правильно собрать, то результат вас порадует. Теперь вы знаете, как собирается ленточная пилорама своими руками, и можете воспользоваться этими знаниями.

www.syl.ru

Ленточная пилорама своими руками в домашних условиях: материалы, инструкция, чертежи

Сборка ленточной пилорамы своими руками - это вполне реально. Если посмотреть на то, из каких составляющих состоит цена на древесину, то необходимость в таком устройстве при работе с деревом становится очевидна. В стоимость древесины входит цена самого дерева, стоимость его обработки, доставки. Практически всех этих пунктов можно избежать, если иметь в своем распоряжении пилораму.

Общая информация о конструкции

Стоит начать с того, что на рынке строительных инструментов и приспособлений существует довольно много разнообразных модификаций этого оборудования. Но так как речь идет о сборке ленточной пилорамы своими руками, то доступен лишь один вариант. В этом случае станок имеет пилу, которая фиксируется в определенном положении, а перемещается станина (тележка) с расположенной на ней заготовкой. Данной модели вполне хватит для полноценной работы с деревом. Все остальные модификации лишь упрощают труд персонала, автоматизируя процесс.

Особенности конструкции

При сборке ленточной пилорамы своими руками сразу стоит задумывать о ее габаритах. Зависеть они будут от того места, где будет располагаться устройство. В этом есть некоторая проблема, так как у каждого частного дома или дачи свои размеры участка, а потому и размеры для оборудования придется определить индивидуально. Также стоит обратить свое внимание на то, что сборка ленточной пилорамы своими руками проходит по определенным чертежам. Однако они служат лишь ориентирами для соединения отдельных частей. Конечная модель может отличаться в зависимости от сырья, с которым придется работать. Чаще всего такое оборудование применяется для роспуска бревен и обрезки досок.

Что нужно знать при конструировании

Самое первое, что стоит выделить - это возможность постоянного дополнения и улучшения конструкции, даже после окончания процесса сборки.

Сборка самодельной ленточной пилорамы проходит по блочно-модульной схеме. Если в области сборки сложных механизмов отсутствует практический опыт, то рекомендуется начать с изготовления простейшего варианта. Если изначально устройство имело ручной привод, то впоследствии довольно просто переоборудовать его и повысить автоматизацию процесса производства древесины. По этим причинам изначально стоит собирать простейший вариант самодельной ленточной пилорамы.

Подходить к вопросу сборки нужно также с определенной стороны. Первое, что нужно решить - это в какой именно плоскости будет вестись разрез. Это будет определять положение рабочего инструмента. Второй вопрос, который нужно решить сразу, это универсальное ли должно быть оборудование или работа все время будет однотипной. Кроме того, специалисты рекомендуют делать так, чтобы рама была мобильной, то есть ее можно было переустанавливать.

Начало работ. Выбор места

Сразу стоит отметить, что если места недостаточно, то можно конструировать мини-ленточную пилораму.

Достаточным пространством для размещения мощного оборудования считается 18 квадратных метров. Этого хватит, чтобы распускать даже крупногабаритные бревна. Так как далеко не у всех имеется большое пустое здание для размещения устройства, то многие просто устанавливают его на улице. Однако постоянно летящие опилки в большом количестве заставляют, в таком случае, обносить участок забором, делая его небольшой мастерской. Кроме того, это сильно повышает актуальность мини-пилорамы ленточного типа.

Кроме того, что понадобится участок для установки самого приспособления, потребуется еще и место для складирования готовой древесины.

Подборка материалов и комплектующих

Основой всей конструкции, естественно, служит двигатель. Чаще всего используется либо бензиновый, либо электрический. Конечно же, основное требование - это достаточная мощность для выполнения тех операций, которые планирует хозяин. Стоит добавить, что лидером, с точки зрения практичности, является асинхронный электрический двигатель. Этому есть несколько причин. Первая кроется в том, что вопрос с подключением к домашней электрической сети вполне решаем. Вторая причина - это отсутствие необходимости в техническом обслуживании, в котором нуждается бензиновый агрегат. Третья причина - это поддержание постоянно высоких оборотов рабочего инструмента, что гарантирует качественный разрез.

Что касается материалов, то здесь используется только металл. Это обусловлено тем, что вес самой конструкции и вес бревен достаточно большой. Однако здесь нужно знать, какой металл куда сгодится. В качестве движущейся части, то есть тележки, можно использовать толстостенную профилированную трубу прямоугольного или квадратного сечения. К примеру, опорную раму для ленточной пилорамы своими руками в домашних условиях можно собрать лишь из швеллера. Рельсы для тележки могут быть сконструированы из габаритного уголка, минимум, 450. Однако здесь можно использовать и швеллер, но с меньшими линейными характеристиками.

Инструменты, оборудование. Особенности конструирования

Что касается инструментов, то здесь все достаточно коротко. Использовать болтовые соединения или какие-либо другие нельзя. Обязательно понадобится сварочный аппарат. Следуя сборки по чертежам ленточной пилорамы своими руками, собрать готовое оборудование достаточно просто. Основная загвоздка кроется лишь в подгонке размеров до нужных параметров.

Начинается сборка с опорной рамы. По этой же части будет перемещаться и тележка с древесиной. Кроме того, к рельсам будет крепиться не только движущаяся часть, но и рама, на которой будет располагаться рабочий инструмент - пила. Основное требование, которое должно быть обязательно выполнено - это высокая надежность станины. Кроме того, ее горизонтальная плоскость должна быть достаточно ровной. Чтобы обеспечить высокую надежность устройства, монтировать его необходимо либо на фундамент, к примеру, столбчатый или же на стойках, вкопанных в почву.

Укладка рельсовых направляющих

Довольно простой моделью считается та, в которой используется колеса от легкового автомобиля. Она же является и самой распространенной среди самодельных. Размеры ленточной пилорамы будут несколько больше, чем со станиной.

Здесь важно знать, что если в качестве рельс будут использоваться уголки с размерами 50х50 мм, то укладывать их нужно, ориентируя углом ребра вверх. Это повышает жесткость всей конструкции в целом, а также способствует уменьшению износа деталей. Если в качестве направляющих рельс используется металлопрокат с полками 100 мм, то уголки устанавливаются в любом удобно положении. Здесь можно добавить, что наиболее удачным элементом для изготовления рельс считается швеллер. Кроме того, в качестве "шпал" используется профиль квадратного сечения с шириной, минимум, 25 мм. Между собой все комплектующие должны быть соединены при помощи электрической сварки.

Работа с роликами

В качестве роликовых деталей можно использовать либо компоненты, выточенные на токарном станке, либо обычные шарикоподшипниковые модели. Если работа идет по первому варианту, то в подшипнике обязательно должны быть отверстия под установку узла вращения, а также они должны пройти закалку. Если же используется второй вариант, то необходимо иметь один элемент большего размера и еще два подшипника меньшего размера, но одинаковых между собой. Естественно, необходимо помнить, что внутренний диаметр подшипников должен быть одинаковым. Вал должен быть выточен с упорным бортиком с одной стороны, а также с резьбой для крепления роликов с другой.

Пильная рама

Как сделать ленточную пилораму? Процесс сборки пильной рамы начинается с заготовки двух вертикальных направляющих элементов. Стойки, а также ползуны лучше всего изготавливать из стальных труб, зазор между которыми, должен быть минимальным из возможных. После этого можно заняться сборкой прямоугольной рамы тележки. К боковым сторонам этого элемента необходимо приварить верхние и нижние ползуны. Так как к нижней поперечине будут крепиться колеса, то она должна быть сделана из швеллера или жесткого квадратного профиля.

Сам по себе корпус пилорамы очень просто сделать, так как он представляет собой парные вертикальные стойки, а также парные горизонтальные детали, которые крепятся между собой под прямым углом. Практика показывает, что хорошая прочная станина получится, если использовать стальной квадратный профиль шириной, минимум, 50 мм. В качестве распорок также используется металлопрокат, но уже с меньше толщиной.

В нижней части рамы необходимо установить ролики. Перед этим нужно определить расстояние между упорными стенками. Оно должно соответствовать ширине рельсовых направляющих.

Здесь нужно отметить, что если для сборки используется не профильная труба, а стальной уголок, то каждое место соединения, необходимо дополнительно укрепить стальным раскосом с толщиной 2 мм. Таким образом, собрать ленточную пилораму своими руками в домашних условиях вполне реально.

Несколько советов по применению пилорамы

Правильно собрать устройство - это лишь половина дела. Довольно важно правильно использовать оборудование. Важно знать, что натягивать пильное полотно нужно очень аккуратно и правильно. Если натянуть его слишком сильно, то это значительно снизит срок службы инструмента. Кроме того, эксплуатировать пилу более двух часов подряд не стоит. По истечении этого срока работу стоит прекратить, снять пилу и подвесить для снятия остаточного напряжения.

Для ленточного полотна нужно обязательно использовать смазочные вещества. В теплое время года сойдет обычная смесь воды и моющего средства. В зимний период же придется использовать смесь из керосина и моторного масла, или дизтоплива с маслом. Пропорция для смешения 5:1.

После того, как работа была завершена, нужно ослабить натяжение пилы. Это поможет избежать усталостного явления на ее поверхности, что увеличит срок службы.

Также можно добавить, что можно сделать ленточную пилораму из бензопилы, то есть используется рабочий инструмент от этого агрегата.

fb.ru

Ленточная пилорама своими руками — Видео

Дача с печным отоплением всегда предполагает наличие большого количества дров. Одному человеку будет тяжело перепилить большую кубатуру древесины, поэтому целесообразно будет смастерить ленточную пилораму. При маленьких объемах дров не стоит заморачиваться над созданием ленточной пилорамы. Нужно сразу сказать, что это не так уже и легко, но в данной статье мы расскажем, как лучше всего это сделать своими руками.

Содержание:

  1. Видеоурок
  2. Достоинства и недостатки
  3. Чертёж пилорамы
  4. Детали пилорамы
  5. Корпус пилорамы
  6. Разновидности  пилорам

Видеоурок

Достоинства и недостатки

Пилорама имеет ряд преимуществ, среди которых быстрота работы и практичность. Имея такую пилку можно хорошо на ней зарабатывать, выполняя заказы и просьбы людей. Недостатки сборки пилорамы в самой ее комплектации. Для правильной сборки требуется множество деталей из автомобилей и дополнительных работ, среди которых сварочные, токарные, заточные, разводные и т.д.

Чертёж пилорамы

Существуют пилорамы с бензиновым двигателем и электрическим. Остановимся на втором. Перед тем, как ознакомиться с процессом изготовления ленточной пилорамы своими руками видео, ознакомимся с уроком, представленным выше.

Детали пилорамы

  •  Рамы с парой направляющих для перемещения ленты.
  • Винт для подъема пилящего механизма.
  •  Пружинный или гидравлический механизм для натяжки пильной ленты .
  •  Защитный кожух.
  •  Два колеса (ведущее и ведомое).
  •  Электродвигатель.
  •  Рельсы для перемещения пилорамы.
  •  Эксцентриковые зажимы.
  •  Бак для смазки механизма.

Для сборки ленточной пилорамы необходимо взять старые шкивы диаметром 30 см, можно из комбайнов или других машин. Для направляющих пилорамы берутся полдюймовые и больше дюйма трубы. Необходимо на трубу в полдюйма надеть дюймовые с миллиметровым зазором.

  1. Ходовая часть. Создание пилорамы нужно начинать с каркаса и ходовой части. Для этого нужно взять стальной уголок на 5 см и установить его верхней стороной. При установке необходима точность. В противном случае плохо установленный уголок быстро износит колеса и будет препятствовать свободному ходу.
  2. Перегородками («шпалами») такой конструкции может служить квадратная труба 25х25 мм.
  3. Зажимы делаются с помощью присоединения (приварки) трубы полдюйма между шпалами. А уже на трубах нужно делать крепятся когти для зажима бревна. Процесс зажима происходит с помощью нескольких ударов молотком вглубь дерева.
  4. Для фиксации маленьких заготовок в выступающих частях рельсы устанавливаются болты M14 x 100 мм. Помимо этого на профиле сделаны перепонки, которые служат мостом для прокладки бревна.
  5. Закрепление шкивов. Шкивы нужно слегка подточить для того, чтобы ремень на пару сантиметров был больше шкива. Перемещение происходит по ранее установленным трубам.
    Монтируются шкивы под 4-х градусным уклоном, именно в таком положении лента сама плотно натягивается на ролики.

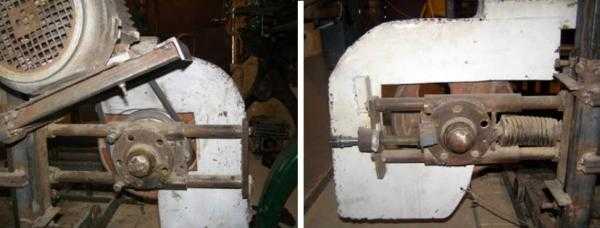

    Главным (ведущим) шкивом считается правый. Его запуск производится с помощью автоматического натягивания пружины. Ведомый шкив же необходимо зафиксировать очень туго, чтобы он «не гулял».

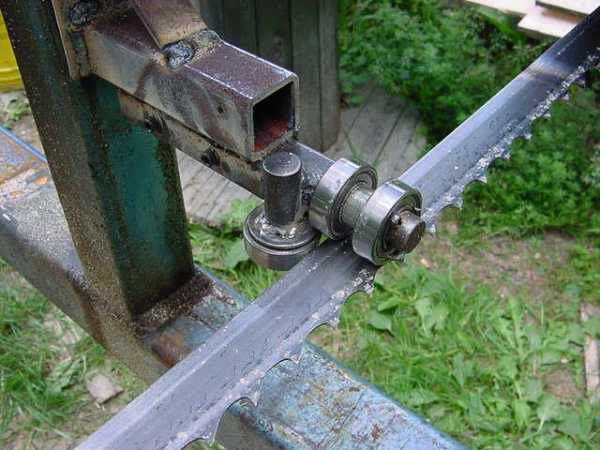

  6. Механика. В пилораме зачастую используются каленые ролики, но в нашем случае лучше всего сделать роликовый узел. Эта часть механизма представляет собой три подшипника расположенные на одной оси. Первый 202-й марки и заднего на 2-4 мм больше.
  7. Для создания вала нужны две трубы – на полдюйма и чуть больше (как с вариантом ходовой части). В полудюймовке вал заварен к нижней части со смещением оси. Вся собранная конструкция из вала и трубок прикреплена к направляющим так, чтобы роликовый узел мог крепко фиксировать бревно разного диаметра. Для смазки шкива возле ролика установлен емкость со смазкой.

Корпус пилорамы

Остов пильной установки делается из сотого швеллера. Для большей устойчивости инструмент закрепляется косынками. Режущий угол фиксируют болты с контрагайкой, как на рисунке.

Разновидности  пилорам

Мы представили вам тип пилы с электромотором, а теперь коротко пройдемся по новому виду пилорамы с бензиновым мотором. Зачастую такие пилорамы можно пробрести у фирм-производителей, но при детальном исследовании конструкции – попробовать сделать самому. Основу таких пил составляет встроенная бензопила продуктивностью в 6,5 л.с, которая закреплена на роликовой тележке. Перемещается такое устройство по рельсам стоящим на земле.
Такие пилы способны распиливать круглый лес различного диаметра. Для такого инструмента используют большой мощности цепную пилу с бензиновым или электрическим мотором. Но цепные пилы имеют один большой недостаток – много опилок при распиле. Они не экономны. Ленточные пилы на много экономнее разрезают дерево, не оставляя большого количества опилок. Ленточные пилорамы от 1 метра в диаметре способны делить большие бревна.
Еще один недостаток пилорам двигающихся по рельсам – большая площадь разброса опилок. Это решается установкой воздуховодом. Его подключают к стружкоотсосу и опилки просто засасываются в трубу и выбрасываются наружу.
Существуют еще ленточные пилорамы из дерева. Но чаще всего их делают маленькими (мини). Они способны распиливать бревна диаметром до 40 см, но такие пилорамы непрактичны, потому что дерево быстро снашивается и при частой эксплуатации станок снашивается.
Как видите, профессиональную ленточную пилораму сделать своими руками в современных условиях нелегко. Такое было возможно при советской власти, когда любой знакомый токарь мог выточить деталь любой конфигурации. В современных условиях, такое сделать тяжело – легче купить.
Любые пилорамы нецелесообразно покупать или собирать для маленького объема работ. Они зачастую покупаются в коммерческих целях. Период окупаемости любой пилорамы очень мал, потому что актуальность такого оборудования в сельской местности всегда высока. Очень просто за лето заработать сумму денег за счет предоставления услуг пилорамой. Пилорама послужит не только в заготовке дров, но и в распиле досок или других деревянных материалов.
В этой статье мы приблизили вас к сборке ленточной пилорамы своими руками, попытались рассказать и на примерах показать, какие варианты сборок пилорам есть. Надеемся, данный материал поможет вам облегчить работу при создании пилорамы.

Читайте также Ручные культиваторы своими руками,  Самодельные дисковые пилорамы

nashprorab.com

Ленточная пилорама своими руками

11 ноября 2015

Просмотров: 3057

Как изготавливается пилорама ленточная своими руками? Этот вопрос интересует многих домашних мастеров.

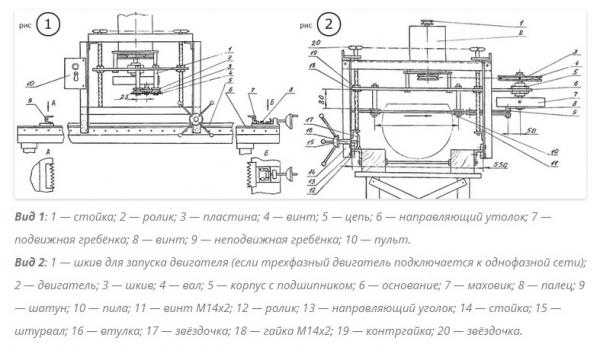

Самодельная пилорама: Вид с лицевой стороны:
1 — стойка, 2 — ролик, 3 — пластина, 4 — винт, 5 — цепь, 6 — направляющий утолок, 7 — подвижная гребёнка, 8 — винт, 9 — неподвижная гребёнка, 10 — пульт.

В наше время все чаще можно встретить людей, которые отдают предпочтение деревянным домам. Поэтому строительные бригады и используют в процессе работы разные виды пилорам. Но в последнее время самыми востребованными становятся именно ленточные пилорамы, так как они обладают массой положительных качеств.

Особенности обработки дерева станком

Дерево испокон веков считается природным материалом, который использовали даже наши предки. Но технический прогресс не стоит на месте, и люди придумали большое количество станков для обработки деревянных материалов. Одним из таких станков и считается ленточная пилорама, кстати, она является незаменимым атрибутом для тех, кто хочет возвести деревянный дом или работает с таким материалом постоянно. Так, пилорама отлично заменяет всем привычный рубанок.

Чертеж пилорамы.

Даже если после постройки деревянного дома она будет вам не нужна, то станок может приносить доход. Ведь можно принимать заказы по распилке древесины, выполнять распиливание бревен и изготовление различных деревянных заготовок. Специалисты изобрели такую пилораму, которая может работать с различными видами дерева, а именно лиственными и высокосмолистыми. Она перерабатывает их так, что получаются доска, брус, шпон, лафет и другие виды заготовок.

Самодельная ленточная пилорама нередко используется для изготовления заготовок, которые в дальнейшем будут применяться для производства мебели, создания щитов и клееного бруса. Сам по себе станок достаточно тяжелый, его масса в 2 раза превышает массу древесины, поэтому можно произвести более качественный пиломатериал и пользоваться станком дольше.

Распиливание бревен на самодельной ленточной пилораме отличается большим преимуществом, чем на других, так как происходит облегчение работы. На других ленточных станках, прежде чем перейти к процессу распиливания дерева, необходимо учесть особенность каждого бревна. А если распиливание происходит на ленточной пилораме, то потеря древесины является минимальной.

Преимущество такого станка заключается в высококачественной обработке дерева, компактности, приемлемой цене, легкой конструкции, незначительном весе, простоте установки и транспортировки, экономичности в эксплуатации. А главное, что он потребляет малое количество электроэнергии.

Принцип работы ленточной пилорамы

Схема крепления кронштейнов и штанги пилорамы.

Весь процесс работы заключается в выполнении трех этапов, а именно:

  1. Подготавливаем материал, то есть бревна. Можно взять бревна разного размера, но тогда их необходимо предварительно подготовить, чтобы после обработки весь материал выглядел одинаково.
  2. Теперь приступаем к процессу обрабатывания дерева. Для этого нужно настроить станок, придерживаясь инструкции, а потом задать программу, и техника выполняет все за вас.
  3. Завершающий момент: если увидели какие-нибудь погрешности, то обрабатываем самостоятельно.

Принцип работы такого станка заключается в том, что происходит распиливание деревянного бруса в неподвижном состоянии под действием движущей пильной ленты. Она зафиксирована на ведущем и ведомом шкивах и натянута с усилием, которое обеспечивает прямолинейную резку.

Бревно укладываем на станок между двумя направляющими и закрепляем его подвижными опорами.

Толщину дерева устанавливаем сами, для этого на помощь придет электронная линейка или гидравлический механизм на станке.

А вот распиливание, укладку, зажим и переворот материала вы выполняете самостоятельно.

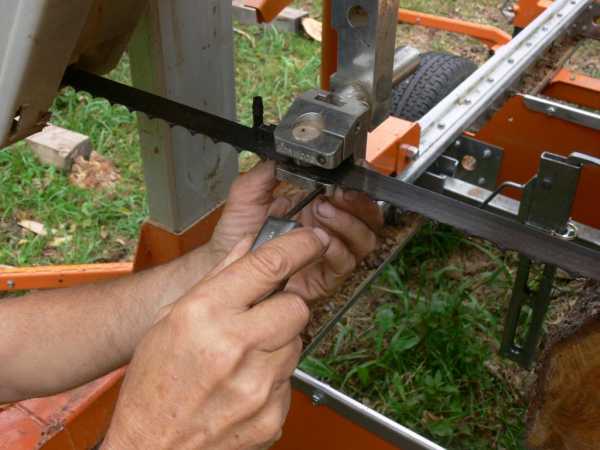

Для того чтобы подготовить пилораму к работе, необходимо заточить пилу и развести зубья. Важно запомнить, что для разного дерева нужно самостоятельно провести процесс установки скорости работы.

Вся конструкция выполнена с помощью рейсового пути и направление осуществляется в одну сторону, тем самым происходит регулирование процесса, даже посредством механической деформации. Чтобы обеспечить необходимый размер, нужно следить за габаритами обрабатываемого материала.

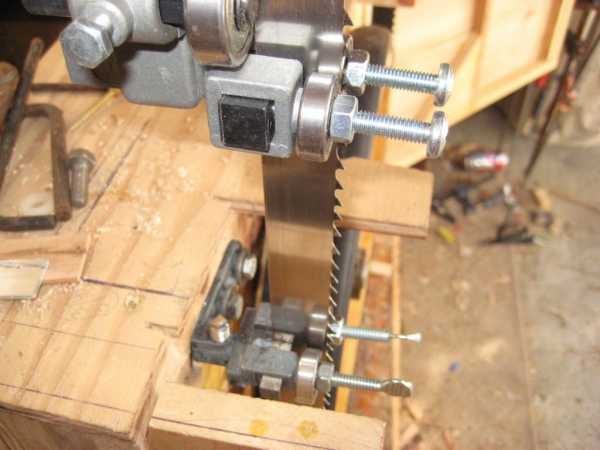

Стабильность расположения пильной ленты обеспечивается благодаря креплениям стабилизирующих роликов. Первый ролик отвечает за неподвижность ведущего шкива, а второй двигается вдоль направляющего, тем самым обеспечивая свободный участок пилы. В такой момент происходит подача пилы и распиливание бревна вдоль.

Изготовление ленточной пилорамы своими руками

Схема подключения электромотора пилорамы.

Материалы и инструменты:

  • швеллеры;
  • уголки;
  • болгарка;
  • электродвигатель;
  • трубы;
  • болты;
  • стойки;
  • раскосы;
  • доски;
  • бруски;
  • тележка из стальной плиты;
  • ролики;
  • цепь;
  • звездочки.

Как изготавливается ленточная пилорама своими руками?

Если вам необходима срочно ленточная пилорама, а фабричная по цене вас не устраивает, то вы можете собрать ее самостоятельно.

Устройство ленточной пилорамы.

Для этого необходимо знать несколько нюансов:

  1. Основу такой конструкции составляют два швеллера, которые должны иметь длину 8 м и высоту от 140 мм. Для такой цели можно использовать два рельса, но они должны быть подошвой вверх, или уголки 50х100 мм. Неважно, какой материал вы возьмете, необходимо, чтобы он был прямым.
  2. После того как определились с материалом, необходимо просверлить отверстия, их делают на одинаковом расстоянии — с шагом примерно в 1,5 м. Затем приступаем к выполнению стяжек, то есть берем отрезки труб соответствующего диаметра, длина которых должна быть 250 мм. Чтобы соединить все, дополнительно берем резьбовые шпильки или болты, диаметр которых составляет 290-340 мм.
  3. Как только все собрали, переходим к установке на стойки. Количество стоек определяем исходя из длины станины. Например, если ее длина 8 м, то их количество составляет примерно 4 шт. Крайние стойки нужно устанавливать на расстоянии 800-1000 мм от края.
  4. Дальше ленточная пилорама своими руками изготавливается следующим образом. Чтобы станина была жесткой, нужно дополнительно установить раскосы. Но помните, что все это весит немало, и устанавливать необходимо на месте. Для того чтобы обеспечить горизонтальное направление, можно дополнительно подкопать грунт или просто положить доски или бруски.
  5. Теперь необходимо установить подвижную тележку, которую обычно изготавливают из стальной плиты. Ее толщина должна быть 46 мм, а длина — 600 мм. Правда, такие параметры напрямую зависят от размеров электродвигателя.
  6. А теперь, вам необходимо обратить внимание на зазор — он должен получиться минимальным. Толщина прокладок должна быть больше, чем толщина полки швеллера. Пластины и прокладки зажимаем с помощью болтов М8 в количестве 8 шт. Тележку по возможности следует установить на подшипники или ролики. Сверху обязательно устанавливается два уголка — это необходимо для крепления электрического мотора.
  7. Чтобы тележка перемещалась вместе с дисковой пилой и двигателем, нужна дополнительно цепь. Ее натягивают так, чтобы свободного хода у штурвала не существовало. И последний этап — это монтирование звездочек у одной из втулок, которые расположены по краям направляющих.

Главными элементами ленточной пилорамы являются мотор и пила. Поэтому постарайтесь приобрести мотор, мощность которого будет не меньше 10 кВт, а пилу — с диаметром в 1 м. Если не сможете приобрести такой мотор и пилу, то станину делаем меньших размеров.

Работать на ленточной пилораме несложно. Для этого возьмите бревна и уложите их на ложе, а потом зафиксируйте зажимами.

После этого включите двигатель и поверните штурвал, и можно приступать к перемещению тележки, ее обычно двигают в обе стороны.

Но старайтесь проверять, чтобы пила была постоянно острой и при работе соблюдались все правила техники безопасности.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка...

Похожие статьи

masterinstrumenta.ru

Ленточная пилорама своими руками (фото, видео, чертежи), ленточная минипилорама

(Last Updated On: 20.01.2018)

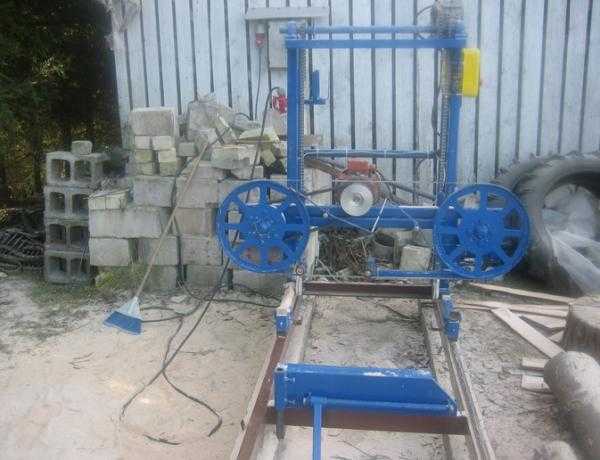

Ленточная пилорама (фото)

Ленточная пилорама — сделать которую могут многие люди — в первую очередь, предназначена для распиловки и неглубокой обработки брёвен-кругляков и как результат — получения доски (как обрезной, так и не обрезной), а также – бруса и полубруса. Ленточная пилорама своими руками – чертежи для которой проще всего найти в старых добрых советских книгах из серии «Сделай сам», также способна обеспечивать:

  • Высочайшее качество обрабатываемой поверхности.
  • Достаточную точность обработки (меньшее количество опилок и других отходов).
  • Большая производительность в сравнении с конкурентами – рамными пилорамами.
  • Повышенный КПД и соответственно энергоэффективность.
  • Отсутствует необходимость установки специального фундамента в основании ленточной пилорамы.
  • Точность обработки позволяет успешно работать и обрабатывать брёвна малых размеров.

Видео:

Чертежи для ленточной пилорамы своими руками:

Если Вы сделаете свой выбор в пользу ленточной пилорамы и тем более пилорамы собственными силами, то рекомендуем подобрать такую ленточную пилораму – чертежи для которой Вы полностью изучили и понимаете все процессы работы над ней, так как в противном случае Вы рискуете потерять время, деньги и свои нервы при неполучении должного результата. В общем, ленточная пилорама своими руками и чертежи для неё – вещи нераздельные. Прежде, чем приступить рассчитывать собственные чертежи для ленточной пилорамы либо использовать уже готовые, определитесь типом пилорамы, которую Вы хотите получить:

Чертеж:

  • Дисковая пилорама предназначена для получения бруса и полубруса из кругляка. При этом кругляк просто обрезается с двух сторон – сверху и снизу.
  • Кромкообрезная ленточная пилорама, позволяющая получить уже чистообрезной пиломатериал и тарной доски. Работа протекает в два этапа: сначала производится распиловка бревна на необрезную доску, а затем эти доски дорабатываются кромкообрезным профилем.

Материалы для ленточной пилорамы своими руками

Качественная ленточная бензиновая пилорама своими руками – чертежи для который мы уже подобрали, не может быть сделана без соответствующих качественных материалов. Для этого нам понадобятся:

  • Несколько новых или в хорошем состоянии шкивов, изготавливаемых преимущественно для комбайнов. Важно, чтобы диаметр таких шкивов был не меньше 30 см и их нужно так подогнать, чтобы, будучи надетыми, они немного выступали.
  • Запаситесь большим количеством полдюймовых труб и трубами, которые будут их в последствие покрывать.
  • Ленточная пилорама не сможет нормально функционировать без рельс. Их лучше всего изготовить из 50 мм уголка, при этом ребро уголка должно обязательно смотреть вверх, чтобы колёса при движении не изнашивались об него.
  • Для шпал Вам понадобятся профильные трубы различных размеров (полудюймовые, 2,5 на 2,5 см – последняя должна быть приварена между другими профильными трубами. Для установки регулировочных болтов необходимо сделать небольшие выступы между профильными трубами и шпалами.
  • На уже установленные профильные трубки ставим мостики, служащие для установки бревна, подлежащего распиловке (при этом расстояние должно быть не менее 50 см).
  • На эти же трубки устанавливаются шкивы. Вся полученная конструкция должна быть подвижной без каких-либо дополнительных усилий.
  • В качестве подвижного шкива, служащего для регулировки размеров получаемого материала, традиционно используется правый, натяжение которого должно обеспечиваться пружиной.
  • Заключительным этапом изготовления является сооружение рамы-каркаса, обычно для этого применяют швеллер.

Подводя итог вышесказанному, хотелось бы дать Вам совет. Ленточная пилорама своими руками и чертежи для неё, конечно, хорошая и занимательная вещь, но перед тем, как приступить к работе всегда трезво оценивайте свои силы. Возможно, будет проще купить ленточную пилу и не забивать голову.

cassuspro.ru

Самодельная ленточная пилорама своими руками

Для  выполнения распилочных работ, в качестве устройства которое обеспечит достижение необходимого размера древесины, используют пилорамы, но как же их можно сделать своими руками?

Их можно разделить на два вида. Это ленточные и дисковые пилорамы, в основе которых лежат использования разных режущих механизмов.

Принцип работы и устройство ленточной пилорамы

В основе конструкции ленточной пилорамы, лежит использование распиловочной ленты, которая изготавливается из инструментальной стали и расположена между двух вращающихся узлов, которые и обеспечивают движение лезвия при распиловке.

Преимущества использования для распиловки ленточных пилорам:

  • при распиловке образуется малый пропил, что позволяет обеспечить высокий (до 70%) выход материала из обрабатываемой заготовки;
  • возможность работы с заготовками (бревнами) больших диаметров;
  • возможность удобного подбора толщины распиловки заготовки;
  • гладкость и чистота среза заготовки.

Основным недостатком при использовании ленточных пилорам, является затрудненное использование при работе с недостаточно высушенными, хвойными древесинами, поскольку при распиловке на режущую поверхность происходит налипание древесной смолы. Для работы с ленточной пилорамой необходимо использовать просушенные заготовки.

Изготовление самодельной ленточной пилорамы

Предлагаемая пилорама имеет довольно презентабельный и аккуратный внешний вид. При этом, по объему выполняемых функций она ни чем не уступает профессиональным аналогам заводского производства.

Единственным, существенным отличием от заводских станков, является способ подключения к электрической сети. Здесь электричество подается обычным, бытовым способом. Путем включения привычного шнура со штекером в розетку (напряжение 220 вольт). Но этот, так сказать, недостаток ни каким образом не влияет на эффективность и качество производственного процесса.


Ленточная пила в движение приводится обычным асинхронным двигателем. Название он получил благодаря тому, что не достигает постоянной скорости. Она колеблется от 1500 до 3000 тысяч оборот в минуту. Все зависит от количества полюсов сети.

Рельсовый путь изготовлен из металлического уголка 50 миллиметров. Может показаться, что он слабенький, и может не выдержать данную конструкцию. Но это мнение обманчиво. Практика показала, что рельсы вполне уверенно выдерживают массу пилорамы в ровном положении.

Распиливаемый материал помещается на надежные металлические опоры. Всего их семь. Они очень качественно зацементированы в бетонную монолитную плиту.

Упоры выполнены в достаточно традиционном стиле. Они изготовлены из стального десятимиллимитрового прута.

Упор способен подниматься и фиксироваться на необходимой высоте. Фиксация происходит при помощи специального прижима. Предназначен упор для подъема бревна на нужный уровень.

Существует возможность переставлять упоры. Для этого на каждой упорной планке находится крепление

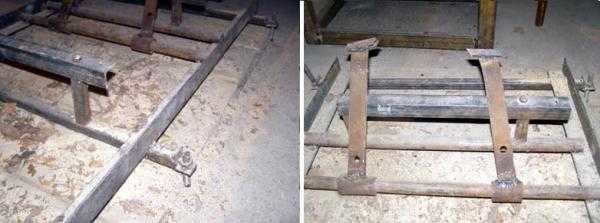

Рельсы крепятся к опоре. Способ крепежа позволяет свободно перемещаться по пилораме по рельсовой конструкции. И при этом не задевать распиливаемый материал, расположенный на металлическом основании.

К упору крепится железная трубка. Ее диаметр равен 2,5 сантиметрам. На трубке закреплено подвижное зажимное устройство. Работает по принципу эксцентрика. Его составные части – крюк и рычаг. Главной их функцией является поджим бревна, которое подлежит распиловке.

С целью увеличения прочности конструкция усилена несколькими профильными трубами прямоугольной формы. Трубы на мертво приварены непосредственно, к самой раме. Их размеры 40 на 20 мм.

Длина рамы равна 7,5 метрам. Ее конструкция носит разборной характер. При желании можно провести разбор на составные части (один полутарометровый кусок и два куска по 3 метра)

Предусмотрена опция регулировки пильной рамы. Этот процесс осуществим при помощи регулировочных болтов. Выполнены они в клиновидной форме.

Видео: ленточная пилорама своими руками.

metmastanki.ru

Ленточная пилорама своими руками

Ленточная пилорама своими руками окажется неоценимым помощником для многих, кто любить работать и создавать вещи своими руками. В строительстве домов восстанавливается тенденция работы с традиционными материалами, издавна используемыми в России. Самым популярным из них была и остается древесина. Кроме строительства зданий и других сооружений древесина используется для изготовления мебели, различных предметов бытового и производственного назначения.

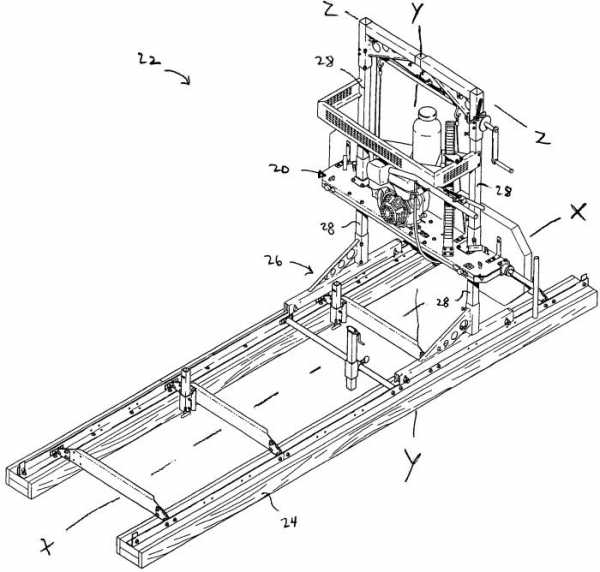

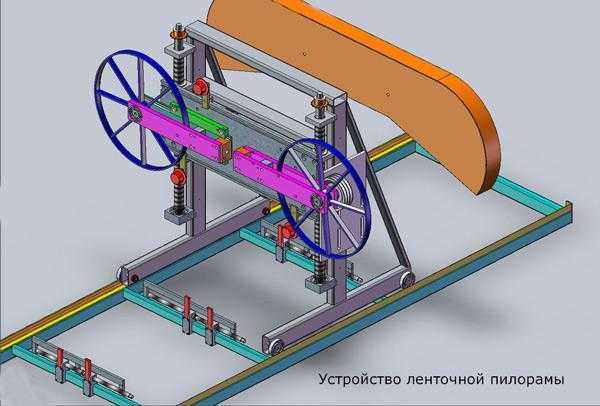

Чертеж ленточной пилорамы с размерами.

Потребность в материале возрастает с каждым днем. Ленточная пилорама позволит значительно сэкономить на приобретении пиломатериала, а при хорошей производительности появится возможность дополнительного заработка.

Приобрести готовую конструкцию довольно проблематично. При достаточном опыте и наличии оборудования, инструмента более оптимальным вариантом будет изготовление конструкции своими руками.

Принцип работы, набор необходимых инструментов

Самодельные ленточные пилорамы можно изготовить в двух вариантах:

  • с перемещаемым материалом для распиловки;
  • с перемещающейся пилой.

Принцип работы ленточной пилорамы.

Первый вариант несколько проще при изготовлении и надежнее в работе. Основные рабочие части устанавливаются стационарно и меньше подвержены воздействию вибрации. Недостаток в том, что требуется большая площадь для работы. Необходимо отвести территорию размером с длину обрабатываемого материала перед пилорамой и после.

Во втором варианте места нужно значительно меньше, но все вращающиеся элементы находятся на тележке и подвержены более значительному воздействию вибрации. Поэтому важным моментом является точность изготовления деталей и надежный крепеж.

Для изготовления пилорамы необходимо иметь навыки работы с металлом, уметь его размечать, резать с необходимой точностью, соединять различными способами. Нелишним окажется умение работать на токарных и фрезеровочных станках. Минимальный набор инструмента должен содержать:

  • измерительные и разметочные приспособления: штангенциркуль с насадками, рулетка, линейка метровая металлическая, угольник, мел или маркер по металлу, керн;
  • набор гаечных ключей необходимых размеров;
  • комплект отверток, пассатижи;
  • молотки различного веса;
  • струбцины или зажимы другой конструкции;
  • болгарка с набором дисков;
  • электрическая дрель с набором сверл по металлу;
  • сварочный аппарат в комплекте, электроды для сварки;
  • инструмент для нарезания резьбы: метчики, плашки и комплектующие.

Оптимальным вариантом будет наличие токарного и фрезеровочного станка. При отсутствии необходимые работы по изготовлению или подгонке деталей можно выполнить на ближайшем предприятии, имеющем металлообрабатывающее оборудование необходимой точности.

Вернуться к оглавлению

Изготовление основания для пилорамы

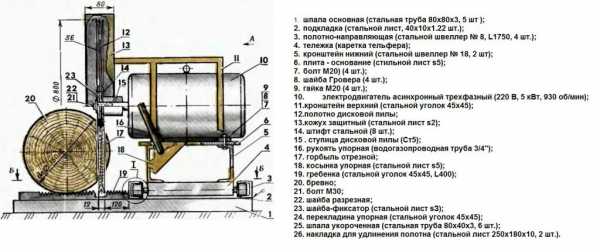

Схема ленточной пилорамы.

Основание пилорамы представляет собой два рельса, по которым передвигается тележкой с пилой. Важным моментом является строго параллельное расположение рельс в одной плоскости. При расхождении или различных углах наклона плоскость среза пиломатериала будет неровная, с поворотом, «вертолетнутая».

При отсутствии рельс можно использовать швеллер или уголок достаточной прочности. Длина будет зависеть от предполагаемой длины бревен для распиловки.

Рельсы необходимо соединить между собой надежным жестким креплением. Для этого нужно нарезать из трубы диаметром около 20 мм отрезки длиной примерно 1-1,5 м. В рельсах или деталях из другого профиля на концах нужно просверлить отверстия диаметром 14-18 мм в зависимости от диаметра шпилек. Расстояние между крайними отверстиями необходимо разметить на равномерные участки с шагом 0,8-1,2 м и также просверлить отверстия.

Шпильки можно приобрести готовые или изготовить самостоятельно. Для этого из металлического прутка нарезать заготовки нужной длины и на концах плашкой выполнить резьбу.

При наличии всех деталей на шпильки нужно надеть трубки, вставить их в соответствующие отверстия и стянуть гайками.

Схема регулировки пилорамы.

Укрупненную конструкцию нужно установить на стойки. Количество стоек будет зависеть от длины конструкции: для длины в 8 м надо 4 стойки на каждую сторону. Крайние стойки должны располагаться на расстоянии 0,8-1 м от концов рельсов. Расстояние между ними нужно разделить на равномерные отрезки с шагом 1,5-2 м и в этих местах установить остальные стойки. Совпадение стоек и мест поперечного соединения нежелательно.

Стойки необходимо надежно закрепить на поверхности, для увеличения жесткости установить укосины. Если монтаж выполняется в земле, нужно принять меры от погружения стоек в землю под действием веса материала и вибрации.

На нижние концы стоек желательно приварить дополнительные крепления в виде креста. В выкопанные под стойки ямы нужно засыпать песчано-гравийную смесь, утрамбовать. Установку стоек в ямы проводить с контролем положения по шнуру и уровню, затем залить бетоном.

Для изготовления стоек можно использовать материал, который применялся для путей передвижения или имеющийся в наличии с достаточной прочностью. Соединение выполняется любым доступным способом. Перед сборкой желательно тщательно проверить положение по уровню во всех направлениях.

Для фиксации бревен при работе с двух сторон пилорамы нужно сделать крепежные устройства. Необходимо нарезать из трубы с внутренним диаметром 32-40 мм отрезки определенной длины, внутрь вставить подвижные штанги подходящего диаметра, сверху труб закрепить элементы из уголка с зубьями, смонтировать кулачковые устройства. Размер полок уголка должен быть не менее 40 мм, длина зубьев не менее 15 мм.

Вернуться к оглавлению

Изготовление передвижной тележки

Инструменты для изготовления пилорамы.

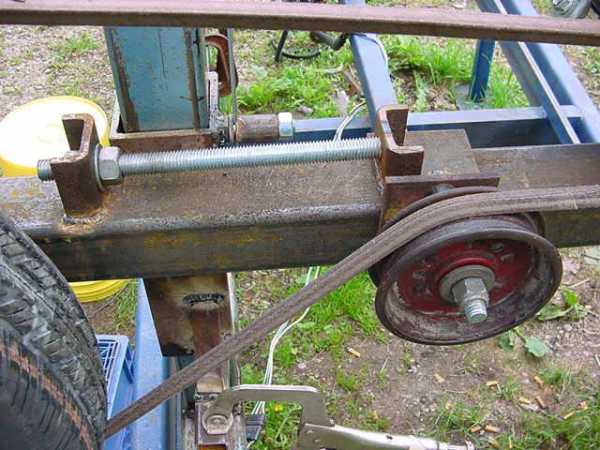

Основной деталью тележки будет плита из стали толщиной 6-10 мм. Размеры будут зависеть от размеров двигателя и остальных деталей узла. Оптимальная длина 60-80 см. На ней нужно закрепить электродвигатель и вал для установки пилы. Расстояние будет зависеть от размеров шкивов и длины ремней. Необходимо предусмотреть возможность натяжения ремней любым из доступных способов. Вся конструкция должна закрываться защитным коробом с надежной фиксацией.

Из профильной трубы или уголка (любой профиль с достаточной жесткостью) нарезать заготовки нужных размеров для вертикальных стоек и горизонтальных перекладин тележки. Собрать боковые элементы конструкции, закрепить на них колеса. Установить их на рельсы и зафиксировать временным крепежом, контролируя положение по отвесу. Соединить боковые части горизонтальными перекладинами. Оптимальный способ соединения — электросварка. После проверки положения можно выполнить окончательную сварку и убрать временные крепления. Для усиления жесткости использовать укосины. На собранную конструкцию нужно установить металлическую плиту с роликами. Ролики должны точно совпадать с перекладинами, перемещаться без перекосов и заедания.

Перемещение плиты можно сделать механическим от штурвала или электрифицированным с использованием электродвигателя небольшой мощности. По одной из стороны нужно протянуть цепь, на поворотах установить ролики или шестеренки. Один из элементов должен регулировать натяжение. Цепь крепится к плите и надевается на ведущую звездочку штурвала или двигателя. Все элементы нужно закрыть защитным кожухом в целях безопасности и для защиты от пыли и опилок. Ленточная пилорама может работать при вертикальном или горизонтальном положении пилы. Можно создать универсальную конструкцию, позволяющую перестраивать пилу в любое положение.

Вернуться к оглавлению

Электропитание пилорамы

Схема подключения электромотора пилорамы.

Для уверенной работы с древесиной любой степени твердости мощность основного электродвигателя должна быть не менее 10 кВт. Однофазных двигателей такой мощности нет. Использование схемы подключения к одной фазе при такой мощности неэффективно и нерационально. Потери будут составлять примерно половину потребляемой электроэнергии, мощность на валу значительно ниже необходимой. При отсутствии трехфазной сети нужно обратиться в ответственное за энергоснабжение предприятие с заявкой, выполнить выданные технические условия, пригласить специалистов для подключения.

Для питания пилорамы нужно проложить кабель соответствующего сечения от места установки щита учета до вводных устройств. Кабель можно проложить в земле или по воздуху на опорах. Высота прокладки должна обеспечивать безопасное перемещение материала и изделий.

Один из концов кабеля буде перемещаться вместе с тележкой вдоль основания. Для безопасной работы необходимо установить конструкцию для растягивания. В начале и конце передвижных путей установить опоры высотой около 2,5 м. Между ними натянуть стальную проволоку толщиной 4-6 мм. Для натяжения желательно использовать талреп. На проволоку предварительно надеть кольца диаметром 5-6 см, изготовленные из этой же проволоки. К кольцам нужно закрепить кабель, свернутый в кольца диаметром около метра. От последнего кольца проложить металлический тросик или передвижной кронштейн, закрепленный на тележке. Необходимая пусковая аппаратура должна быть расположена в доступных и удобных для работы местах. Она должна иметь нужный класс по защите от пыли, влаги и пожаробезопасности. Над пилорамой желательно установить навес для защиты от атмосферных осадков.

Вернуться к оглавлению

Заключение по теме

Самодельная пилорама — довольно сложное и капризное устройство, требующее постоянной наладки.

Перед изготовлением устройства желательно тщательно просчитать эффективность ее эксплуатации.

www.parnikiteplicy.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
