Как сделать ленточную пилораму самому (чертежи)?

Ленточная пила, изготовленная собственными силами, обойдется дешевле покупной. На изготовление обычно используют дешевые материалы, поэтому при интенсивной эксплуатации ее хватит на несколько месяцев.

Эскиз ленточный пилорамы приведен ниже. Размеры на чертеже справочные, их можно менять, если правильно понимать принцип действия агрегата.

Рисунок 1

1 нижний шкив

2-каркас

3-лента (пила)

4-клиновой ремень

5-демпфер

6 - направляющая

7-штанга

8-верхний шкив

9–стол

10-двигатель

11-шкив

12-упор

14-опора

15-регулировочный винт

16-ползун

В данной конструкции бревно разрезается пилой в идее гибкого полотна. Такой режущий инструмент дает меньше отходов, чем при использовании бензопилы. Электродвигатель рекомендуется использовать мощностью 2,5-3 кВт, но на выбор силовой установки может повлиять сорт дерева и конечный продукт - доска или брус.

Требования к основным элементам

Габариты стола (поз 9) и каркаса (поз. 2) пользователь выбирает произвольно. На рисунке 1 размеры справочные.

На рисунке 2 показаны размеры штанги. Ее можно изготовить из швеллера №8. К столу штанга крепиться уголком.

Рисунок 2

Верхний и нижние шкивы (поз. 68, 1, рисунок 1) должны быть одинаковых размеров. Верхний шкив должен быть накрыт защитным кожухом.

Демпфер (поз. 5, рисунок 3) снижает амплитуду колебаний.

Рисунок 3

Направляющие (поз 6) обеспечивают правильное положение бревна при разрезании. Изготавливают из уголка (рисунок 4).

Рисунок 4

Режущий инструмент (лента, поз. 3) лучше купить. Толщина зависит от сорта дерева (рисунок 5).

Рисунок 5

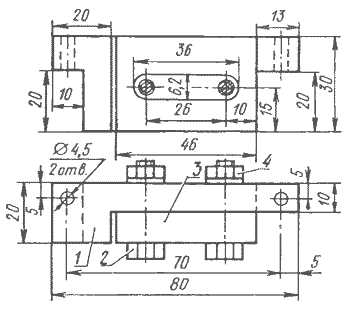

Механизм натяжения обеспечивает правильное расположение ленты во время работы. Составные части показаны на рисунке 6.

Рисунок 6

Все подвижные части устанавливаются на валах с подшипниками.

www.remotvet.ru

Ленточная пилорама своими руками

Масштабные работы с использованием деревянного бруса или доски, например, работа плотника или самостоятельное строительство дома, связаны с необходимость регулярного распила необработанных бревен. Разумеется, можно закупать готовые пиломатериалы или приобрести пилораму промышленного изготовления, но это дорого. Данная статья рассказывает (на основе реального опыта), как была изготовлена ленточная пилорама своими руками при относительно небольших расходах.

Это вполне реально сделать и вы получите надежную конструкцию, позволяющую распиливать ствол дерева на отдельные доски трехметровой и более длины. Вам понадобятся некоторые материалы (сортовой прокат и детали старых машин), а также провести слесарные, сварочные и токарные работы. Все было спланированы так, чтобы свести к минимуму необходимость в токарных работах.

Для сборки станка были взяты старые шкивы, примерно 30 см диаметром, демонтированные с комбайна «Нива». Направляющие пилорамы были изготовлены из труб двух видов: диаметром полдюйма и второй, чуть большего диаметра, такого, чтобы легко надевались на полудюймовую трубу с миллиметровым зазором.

На первом этапе нужно изготовить «рельсы». Для этого использовался стальной уголок на 5 см. Установлен он стороной вверх, что требует очень высокой точности регулировки колесиков (плохо установленные колеса быстро износятся об уголок). Иногда, для решения этой проблемы, уголок укладывают ребром вверх.

«Шпалами» этой конструкции стала профильная труба размером 25х25 мм.

Между этими профильными трубками, приварена полудюймовая труба, а не ней уже закреплены когти — крепеж для бревна. Данные когти свободно наклоняются и перемещаются, а когда нужно зафиксировать бревно, то по зажимам производится несколько ударов молотком, в результате этого происходит самозаклинивание фиксирующего механизма.

Когда делалась ленточная пилорама своими руками, то трубки профильные («шпалы») были изготовлены так, что выступают за рельсы. На выступающих частях стоят болты (M14 x 100 мм) для регулировки. Кроме этого, на профильных трубах сделаны «мостики» — перемычки, на которые кладут бревно перед обработкой. На случай заготовок маленькой длины, последние две перемычки установлены на расстоянии полуметра друг за другом.

Шкивы были подточены так, что надетый ремень на несколько сантиметров выступал. Для корпусов шкивов использовались ступицы от автомобиля «Москвич», приваренные к трубками.

Все это вместе перемещается по направляющим — расположенным горизонтально полудюймовым трубам, а при необходимости, с помощью болтов, данный узел фиксируется.

При выставлении шкивов, вы можете столкнуться с неожиданными проблемами, из-за которых их придется отрезать и снова приварить. Это связанно с тем, что на практике, установка шкивов «по науке», параллельно, приводит к слету ленты в процессе работы. Так что, лучше их установить с легким наклоном, до 4 градусов, тогда лента в движении будет «сама натягиваться» на ролики.

Ведомым шкивом является правый, он натягивается, автоматически, пружиной. В данном случае была использована пружина, демонтированная с мотоцикла «КаСика». А ведущий, левый шкив фиксируется жестко, но его можно сместить, если поменяется размер ленточной пилы.

В пилораме надо использовать каленые ролики. В описываемом в статье варианте был использован роликовый узел, который проще сделать своими силами и быть уверенным в его надежности.

Этот узел состоит из трех подшипников на одной оси: двух — марки 202 и третьего, стоящего сзади, на 2-4 миллиметров больше. Вал с роликами выточен с учетом того, чтобы при изменении ширины пилы, установить шайбы между подшипниками.

Вал входит в две трубки: полудюймовая и вторая, в которую полудюймовка вставлена. В полудюймовой трубе вал находится со смещением оси, фактически, приварен к нижней стенке. Весь данный узел из вала и трубок прикреплен к направляющим таким образом, чтобы роликовый узел можно было регулировать по высоте, смещать в сторону, при различном диаметре бревен, и надежно фиксировать после регулировки. Со стороны ведомого шкива на ролик установлена капельница, подающая смазывающе-охлаждающую жидкость (СОЖ).

Сама рама, высотой полтора метра, сделана из швеллера номер 100, а для дополнительной жесткости, конструкция укреплена косынками. Блок для резки может двигаться по швеллерам посредством шпилек-винтов. А жесткую фиксацию режущего узла в пилораме обеспечивают болты с контргайкой.

Итак, как видите, такое оборудование, как ленточная пилорама своими руками может быть изготовлена даже в условиях небольшой домашней мастерской или гаража. Таким образом, плотник или дачник получит возможность прямо у себя на участке распускать на доски большие заготовки для своих нужд или даже немного зарабатывать — брать заказы на распил бревен.

Еще несколько вариантов рабочих узлов ленточной пилорамы:

Ленточная пилорама своими руками видео

http://www.youtube.com/watch?v=T96rO6aXFfI

sdelaj-sam.com

Самодельная ленточная пилорама

Доброго времени суток! Не будем долго говорить и сразу перейдем к делу. В данном материале вам представлено руководство, при помощи которого делается ленточная пилорама своими руками. Итак, приступим к описанию.

Шкивами, которые используются в данном устройстве, раньше обладал комбайн похожий на «Неву», они обладают диаметром 300-320 мм. Шкивы немного стачиваются, это делается для того, чтобы добиться небольшого выступания ремня. В дальнейшем, ремни могут быть сняты совсем, это позволит устройству работать более тихо и продуктивно.

Токарные работы тут задействованы по минимуму. Это стало возможно, благодаря тому, что как направляющие используются полдюймовая труба и труба, которая надевается на нее сверху с зазором 1- 2 мм.

Для начала ,рассмотрим «рельсы»

В качества рельсы, пользуемся уголком 5 см, который устанавливается так, чтобы сторона была сверху, чаще всего, устанавливают, чтобы ребро угла было вверху. Это дает возможность колесу не стереться.

В качестве «Шпал» пользуемся профильной трубой 2,5 на 2,5 см. Тоже приваривается как шпалы, меж профильных трубок, и труба на полдюйма, которая оснащена крепежами когтями. Передвижение и наклон крепежей осуществляется в свободном режиме, дерево зажимается при помощи ударов молотком по зажиму, который, благодаря этому заклинивается.

Реализовано и выступание профильных трубок за пределы рельс. Эти выступы оснащаются регулировочными болтами (М14 на 100 мм).

Профильные трубки обладают «мостиками», поверх которых укладывают палено. Расстояние от одного мостика до другого — 500 мм (под короткие заготовки).

Шкива своими корпусами (ступицы от автомобиля «Москвич») привариваются на трубки, и вся конструкция в целом передвигается вдоль горизонтальных трубок-направляющих (полдюймовых трубок) и фиксируется при помощи болтов.

  • Натяжка правого (ведомого) шкива производиться автоматом при помощи пружины (взятой в амортизаторе «КаСики»).
  • Положение левого (ведущей) — фиксированное, но есть возможность передвижения, когда меняется размер в ленточной пиле.

Ленточная пилорама своими руками не может быть сделана без роликов. Разрабатывая ролики, стоит помнить, что они должны быть закаленные. Вся пилорама может быть произведена в гараже, проблемы могут быть только с токарными работами.

Исходя из соображений простоты, осуществляем выполнение «роликового узла», используя для этого набор подшипников, пара одинаковых и сзади немного больше.

Установка «Роликов» выполняется на выточенный вал, чтобы имелась возможность для установки шайб между подшипниками (если меняется ширина пилы). Установка вала осуществляется в той же пара труб, что описывалась ранее, вал и полдюймовка свариваются так, чтобы оси были смещены (показано синим).

Вся конструкция прикрепляется поверх направляющих трубок таким образом, чтобы можно было осуществить регулировку узла по вертикали и перемещение из стороны в сторону с возможностью фиксации (чтобы регулировать проем в соответствии с диаметром полена). К ролику, который установлен там, где ведомый шкив, крепим капельницу для СОЖ. Для изготовления рамы используется швеллер (100) высота которого составляется 150 см. Ужесточение рамы производиться при помощи косынок. Рама может слегка «играть», это не страшно. Люфт присутствует даже в пилорамах заводского производства.

Перемещение «Режущего блока» осуществляется поверх швеллеров с помощью винтов-шпилек. Чтобы установка «режущего блока» была жесткой, пользуемся болтами с контргайками. Детали механизма подъема на изображениях.

Немного про установку шкивов

В теории, их расположение должно быть параллельным. Однако, здесь они устанавливаются под углом (2-4градуса). Это делается для того, чтобы лента «оттягивалась» к роликам, в противном случае, может слетать.

https://www.youtube.com/watch?v=T96rO6aXFfI

Данная ленточная пилорама своими руками должна использоваться с учетом того, что будет происходить сушка, и соответственно деформация. ПО этой причине, резать стоит с запасом.

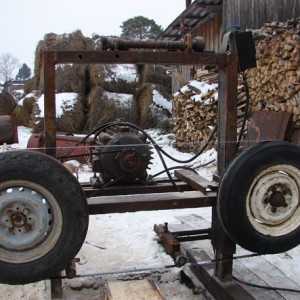

Вариант с колесами:

sdelaj-sam.com

видео по сборке конструкции, этапы работы по сооружению приспособления

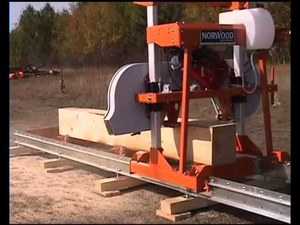

Дерево является широко применяемым строительным материалом, особенно для загородного домостроения. И очень часто строителям на помощь приходят пилорамы разного типа. Сегодня мы рассмотрим, что представляет собой самодельная ленточная пилорама, которая может обрабатывать дерево разных пород.

Вы увидите видео самодельной ленточной пилорамы на тему ее сборки и узнаете, каковы преимущества этого приспособления, и как его сделать в домашних условиях.

Преимущества самодельной ленточной пилорамы

Ленточная пилорама универсальна в плане того, что может работать с разными древесными породами и перерабатывать их на такие заготовки, как:

  • шпон;
  • доски;
  • бруски;
  • щитки;
  • мебельные аксессуары и т.д.

Самодельная пилорама ленточного типа весит в среднем в полтора раза больше, чем обрабатываемый материал, поэтому заготовки с ее помощью получаются качественные и долговечные.

Распиливание дерева на пилораме ленточного типа происходит куда проще, чем на других типах этого агрегата. Так, распиливание можно выполнять с учетом особенностей каждой древесины, а количество опилок будет минимальным.

Ленточные пилорамы имеют такие преимущества:

  • обработка древесины выходит качественной;
  • компактный размер;
  • точность распиливания;
  • доступная стоимость материалов для сборки;
  • простота применения;
  • надежность;
  • малый вес;
  • удобство в переноске и установке;
  • экономичность применения;
  • малошумность;
  • малый расход электроэнергии при работе;
  • ресурс работы пилорамы неограничен.

Чтобы сделать самодельную ленточную пилораму, вам потребуются следующие детали:

  • рельсы;
  • уголки из стали;
  • швеллеры;
  • болты;
  • трубы;
  • электрическая дрель;
  • зажимные пластины;
  • доски или бруски;
  • шпильки;
  • раскосы;
  • цепи.

Чтобы иметь наглядное представление о процессе сборки пилорамы ленточного типа своими руками, рекомендуем посмотреть видео на эту тему.

Особенности конструкции агрегата

Конструкцию ленточной пилорамы необходимо знать, если вы собрались ее собирать самостоятельно. Ее схема организована по блочному принципу, что допускает разную компоновку. При этом она может быть проще, а может быть и сложнее. Сложная конструкция включает в себя автоматическую подачу пилку, приспособлением для определения толщины резки, нагрузки тока, а также элементами для подачи пиловочниками и другими.

Узлы ленточной пилорамы такие:

  • рамы с направляющими для перемещения распилочных лент;
  • винтовой прибор для подъема распилочной ленты;
  • устройство для натяжки лент;
  • колеса;
  • оградительный кожух для колес;
  • держатель для ленты;
  • клиноременная передача;
  • электродвигатель;
  • рельсы для перемещения прибора;
  • зажимы для бревен;
  • упор и бачок с водой для смачивания.

Рама пилорамы состоит из нескольких сварных подошв, где находятся ролики. Станина в виде буквы «П» состоит из размещенных параллельно и скрепленных друг с другом швеллеров. Ведущий шкив крепят на торце рамы, а ведомый подвижный — напротив, соответственно.

Посреди рамы на кронштейнах находятся направляющие разборного типа. Они включают в себя несколько секций и удобны в транспортировке. Внизу содержатся опорные ролики, куда ввинчивают анкерные болты, а вверху размещены опоры бревен. Направляющие крепятся с помощью балки швеллера, где находится сцепное устройство. Также оно помогает перемещать прибор для пиления. Бревно на рельсах крепится посредством винтовых зажимов и упоров.

Механизм пилорамы и рельсов позволяет регулировать бревна по ширине взаимно размещенных направляющих, даже если рама повредится. Направляющие подвешивают так, чтобы они друг от друга не зависели, поэтому если упадет большое бревно, станина останется целой. А чтобы сделать рельсы длиннее, нужно присоединить к ним секцию.

Для резки и обработки дерева используется пила шириной 60 мм или меньше. А пила ленточной пилорамы натягивается посредством пружинно-винтового механизма. В передней балке и на ползунки ведомого шкива есть замки, которые помогают установить и снять ленту для пиления.

Что нужно учесть перед сборкой?

Перед работой учтите такие нюансы:

  • с целью предупреждения схода пилки с колес, в устройстве натяжения ленты есть возможность регулировки размещения колес;
  • лента для пиления оснащена выступом, равным высоте зубца, чтобы не нарушался развод пилочных зубцов;
  • элементы управления пилорамой размещены с вашей стороны, чтобы этот процесс был проще;
  • мерные линейки нужны для измерения толщины готовых пиломатериалов по всем направлениям;
  • место резки должно быть размещено в секторе видимости, с этой целью лучше предусмотреть подсветку, высота ее должна быть примерно на уровне пояса, что упростит загрузку материала и снятие его со станка;
  • оснастите пилораму системой регуляции подачи воды для смазки, это не допустит налипания опилок на шкивы и пилки, также она продлит срок эксплуатации прибора. Бак для жидкости размещен вверху, а подача жидкости регулируется кранами, размещенными на баке;
  • рама для пиления поднимается посредством ползунков, которые размещены на стоках станины. Каретка для пиления движется посредством винтового прибора, работающего на электродвигателе и способным закрепить ее в нужном положении. Промежуточный шнур питания двигателя приспособлений нужно поставить над пилорамой.

Этапы сборки самодельной ленточной пилорамы

Для основания станины пилорамы нам будут нужны швеллеры длиной по 8 м и высотой от 140 мм. Можно применять несколько рельсов, развернутых подошвой вверх, а также стальные уголки размером 50 на 100 мм. Все заготовки должны быть прямыми.

Этапы работы будут такими:

  • просверлите на высоте порядка полутора метров по всей длине швеллеров отверстия в небольшом количестве. В этом же количестве сделайте стяжки из трубных отрезков длиной по 250 мм. Чтобы скрепить швеллеры и стяжки возьмите резьбовые шпильки или болты длиной порядка 300 мм;
  • смонтируйте направляющие на стойки, собранные из швеллеров и скрепленные болтами. Количество стоек зависит от длины станине. Если она равна 8 метрам, то их должно быть 4 штуки. Размещать их нужно в 100 см от конца направляющих;
  • для придания станине дополнительной прочности, поставьте раскосы. Конструкцию собирают на месте, поскольку она имеет внушительный вес. Для придания направляющим горизонтального направления, под стойки нужно подставить бруски или доски. Также если в этом есть необходимость, можно подкопать грунт;
  • собираем подвижную тележку на основе металлической плиты толщиной 45 мм. Ее длина должна составлять порядка 60 см, а окончательные расчеты зависят от габаритов электродвигателя. Ширина должна быть такой, чтобы края тележки выходили за швеллеры со всех сторон примерно на 80 мм. Пластинки и прокладки той или иной толщины помогут двигать телегу по длине направляющих;
  • при сборке пилорамы следите, чтобы щель была как можно меньше. Также прокладки должны быть по толщине примерно на 0,5 мм больше, тем полочки швеллера. Прокладки и зажимные пластинки крепятся друг с другом посредством специальных болтов. А чтобы не допустить поперечный люфт, к основе тележки нужно привернуть пластинки со стороны болтов;
  • тележку можно установить и на подшипники, а вверху нее нужно поставить уголки для крепления электрического мотора.

Установка ключевых составляющих ленточной пилорамы

Для перемещения тележки с пилой дискового типа вместе с движком, потребуется специальная цепь. Ее натягивают для того, чтобы исключить свободный ход, который установлен на одну из втулок на звездочках по краям направляющих.

Одно из преимуществ самодельной ленточной пилорамы – это обеспечение комфортности работы благодаря оснащению ее механизмом крепления бревен. Такие механизмы делаются на основе труб с диаметром порядка 40 мм. В эти трубы вставляем подвижные штанги, вверху размещаем прижимы на основе уголка размером 40 на 40 мм и кулачковые зажимные приспособления. По отношению к имеющемуся расстоянию до линии распиловки длина прижимов должна быть от 15 мм.

Установите главные составляющие пилорамы:

  • электрический мотор;
  • пилку.

Желательно для прибора приобретать электрический двигатель, имеющий мощность 10 кВт, а пилка должна иметь диаметр, равный одному метру. Если вам не удастся найти эти элементы по заданным параметрам, то станина должна быть меньше. Помните, что размер комплектующих влияет на размер будущей пилорамы.

Как видите, собрать ленточную пилораму своими руками не так уж и сложно, если понимать особенности конструкции данного приспособления и иметь на руках все необходимые комплектующие для работы. А качественное ее выполнение – это залог успешной эксплуатации прибора.
