Вес профнастила оцинкованного |

вес профнастила С8-1150
0.44.453.87
0.454.934.29
0.55.424.72
0.555.915.15
0.66.415.57
0.77.396.43
0.88.377.29
вес профнастила С10-1100
0.44.454.05
0.55.424.93
0.555.915.37
0.66.415.83
0.77.396.72
0.88.377.64
вес профнастила С17-1090
0.44.454.08
0.454.934.52
0.55.424.97
0.555.915.42
0.66.415.88
0.77.396.78
вес профнастила С21-1000
0.4
4.45
4.45
0.454.934.9
0.55.425.4
0.555.915.9
0.66.416.4
0.77.397.4
0.88.378.4
вес профнастила НС35-1000
0.44.454.45
0.454.934.9
0.55.425.4
0.555.915.9
0.66.416.4
0.77.397.4
0.88.378.4
вес профнастила Н 57-750
0.65.627.5
0.76.488.7
0.87.359.8
вес профнастила Н 60-845
0.656.98.17
0.77.398.75
0.88.49.94
0.99.311
110.317.2
вес профнастила Н 75-750
0.656.99.2
0.77.399.9
0.88.411.2
0.99.312.5
110.317.2
вес профнастила Н 114-600
0.77.3912.3
0.88.414
0.99.315.6
110.317.2
вес профнастила Н 153-840
0.78.6610.3
0.759.2411
0.89.8311.71
0.8810.7712.83
0.911.0113.11
112.1914.51
1.214.5417.31
1.2515.1318.01
1.416.320.12
1.518.0821.52

steel-holding.ru

Вес профнастила 1 м2 и его виды

Профнастил обладает высокой жесткостью, а это позволяет монтировать его без применения дополнительных каркасов. При этом лист не провисает и сохраняет свою устойчивость к динамическим нагрузкам. А ввиду того, что вес профнастил 1 м2 сравнительно малый, то это позволяет значительно снизить нагрузку на фундамент и опорные конструкции.

К достоинствам профлиста можно отнести следующее:

Так, например, при реконструкции старой кровли можно использовать металлопрофиль С8, который в сравнении с асбестоцементом значительно снижает финансовые и трудовые затраты по замене и усилению стропильной конструкции. А если взять во внимание низкую стоимость материала, то профнастил нередко становится единственным альтернативным вариантом для монтажа и ремонта кровли.

Как уже говорилось выше, весовая характеристика металлопрофиля зависит в первую очередь от толщины стального основания. Так, например, при толщине стали в 0,5 мм, вес квадратного метра профнастила будет составлять порядка 3,8 кг. В то же время, при увеличении толщины листа в 2 раза его вес может составить 17 кг (это обусловлено увеличением общей площади поверхностей за счет формы профиля и укреплением материала рамками жесткости). Кроме того, вес профлиста зависит и от профиля волны и ее высоты. Современные методы производства металлопрофиля позволяют достичь снижения веса листа без потерь в прочности и надежности.

Как правильно выбрать профнастил, подробно на видео:

Характеристики разных марок профнастила

Для наглядности рассмотрим несколько наиболее распространенных марок профнастила:

  1. Н60 обладает повышенными показателями жесткости и прочности. Этот кровельный профнастил используют при покрытии заборов, стен нежилых помещений, заграждений, а также при проведении кровельных работ. Нередко эту марку применяют в качестве межэтажных перекрытий из профнастила и несъемной опалубки. Вдоль основной части листа имеются ребра жесткости, которые позволяют листу справляться с высокими динамическими и статическими нагрузками. Н60 также применяется при возведении промышленных объектов. Для защиты от действия агрессивных факторов атмосферы профнастил Н60 покрывается оцинковкой и слоем полимера. Полимерные покрытия призваны защищать сталь от перепадов температур, действия влаги и случайных механических повреждений. При толщине листа 0,7 мм и ширине 1,25 м один квадратный метр профнастила имеет вес 8,8 кг, при толщине 0,8 мм — 9,9 кг, при толщине 0,9 мм — 11,1 кг.
  2. Профнастил Н75 применяют для проведения кровельных работ. Материал отличается высокими показателями прочности и жесткости, а благодаря особой форме профиля листы выдерживают серьезные нагрузки на протяжении длительного периода времени. Данная марка профнастила применяется для строительства горизонтальных и вертикальных плоскостей, которые будут подвергаться постоянным нагрузкам (т. е. опалубка, междуэтажные перекрытия и т. д.). За счет оцинковки и наличия полимерного покрытия профнастил Н75 практически не подвержен действию таких негативных факторов снега, дождя и химических веществ. Данный профлист отлично противостоит длительным статическим нагрузкам. При этом он не деформируется. Благодаря длительному сроку эксплуатации профнастил Н75 используют также для возведения крупных промышленных объектов. Сколько весит лист профнастила? При толщине 0,7 мм и ширине листа 1,25 м квадратный метр материала весит 9,8 кг. При толщине 0,8 мм — 11,2 кг, а при толщине 0,9 мм — 12,5 кг.
  3. Профнастил С21 изготавливают также из листов оцинкованной стали (прочитайте: "Лист оцинкованный: размеры"). Для того, чтобы придать всей площади листов большей жесткости они проходят трапециевидную формовку. Этот материал используют для проведения различных работ. Но основной сферой использования марки С21 является возведение заборов и различных перегородок (подробнее: "Размер профлиста для забора"). Профнастил имеет высокую жесткость, что позволяет предотвратить провисание конструкции. Ввиду этого отпадает необходимость монтажа дополнительных элементов в каркасе конструкции. За счет меньшей массы материала значительно упрощается обращение с ним. Так, при толщине листа 0,55 мм и стандартной ширине 1,25 м квадратный метр материала весит всего 5,9 кг, при толщине основания 0,7 мм — 7,4 кг.
  4. Профнастил С8 имеет профиль трапециевидной формы. Высота гофры при этом составляет всего 8 мм, именно поэтому эту марку называют «плоским» металлопрофилем. Данный материал нашел широкое применение в строительстве перегородок и стенок, ограждений и различных легких конструкций. Профнастил С8 является одним из лучших типов материала для возведения забора вокруг частного участка. В то же время профнастил С8 не используют в качестве кровельного материала и несущих конструкций. Исключением является проведение ремонтных работ и использование профнастила как временного прикрытия оголенных участков стропильной системы. Профнастил вес листа — 4,92 кг при толщине основания 0,55 мм и 6,17кг при толщине 0,7 мм.
  5. Профнастил С10 и С10-1100 изготавливают из тонколистного проката марки 01. Высота профиля такого профлиста составляет всего 10 мм, а стандартная ширина — 1180 мм. При толщине 0,4 мм лист профнастила имеет вес 3,63 кг на 1 квадратный метр. При увеличении толщины до 0,5 мм — вес возрастает до 4,46 кг.
  6. Профнастил марки НС35 производят из оцинкованной стали или тонколистового проката марки 01. Полная ширина листов составляет 1060 мм. Сколько весит профнастил: при толщине основания 0,4 мм квадратный метр профнастила имеет вес 4,19 кг, при увеличении толщины до 0,8 мм вес возрастает до 7,9 кг.



Мы перечислили не все марки профнастила. Ассортимент этого материала гораздо шире. Но как можно понять из приведенных характеристик, вес профнастила невысок независимо от типа профиля и толщин основания. Это позволяет проводить монтаж профнастила достаточно быстро и легко, при этом отпадает необходимость использования дорогостоящих инструментов и техники (см. статью: "Профнастил - технические характеристики").



Широкий выбор оттенков и формы профиля позволяет реализовать практически любые архитектурные и дизайнерские решения.

kryshadoma.com

Вес профнастила 1 м2 - таблица, размеры

Зачем знать вес профнастила? Для того, чтобы правильно рассчитать нагрузку, которую будет испытывать несущая конструкция. И если для дачного забора это не столь важно, то при планировке стропильной системы пренебрегать расчетами не стоит.

Стандартный вес листов профнастила — от чего зависит и как рассчитать

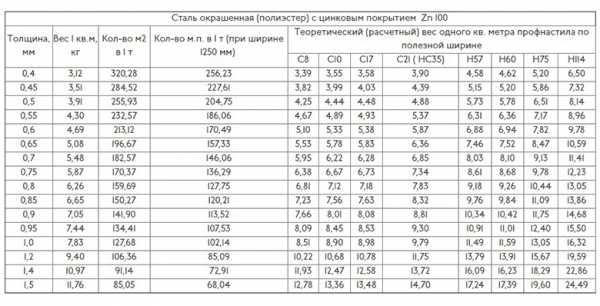

В таблице весов приведены значения популярных типов оцинкованного профилированного листа не только в расчете на 1 м2, но и на квадратный метр полезной ширины.

Вес профлистов с полимерным покрытием ниже неокрашенного профнастила. Все из-за того, что указывается общая толщина листа. Как результат — металла в окрашенном листе толщиной 0,4 мм меньше, чем в оцинкованном. В таблице указан вес листов с нанесенным полиэстером (толщина покрытия — 25 мкм).

Вес листов профнастила — не фиксированное число. Его значение зависит от:

  • толщины металла, из которого изготовлен профилированный лист — от 0,3 до 3 мм;
  • толщины полимерного покрытия — от 25 до 100 мкм;
  • ширины листа — от 800 до 1200 мм;
  • высоты профиля (волны) — от 8 до 114 мм;
  • длины проката — от 0,5 до 12 м.

Именно поэтому в расчетах учитывается не вес листа, а вес 1 м2.

Сами листы маркируют в зависимости от высоты и формы профиля:

  • стеновой (С) — с трапециевидным профилем;
  • несущий (Н) — с дополнительными ребрами жесткости;
  • универсальный (НС).

Высота профиля в миллиметрах указывается цифрами рядом с буквенным обозначением — С8, Н57 и т.д. При этом некоторые типы листа взаимозаменяемы. Главное помнить, что чем выше профиль и толще лист, тем лучше несущая способность. Другими словами, стены или забор можно соорудить из несущего профлиста, а вот перекрытия из стенового — нет.

Полезная, или рабочая, ширина профлиста указывает на площадь, которая будет накрыта с учетом нахлестов. Этот параметр всегда указывается в характеристиках листов. Например, общая ширина профлиста НС44 1070 мм, а рабочая — 1000 мм.

Читайте также: Профнастил для крыши: недостатки материала, отзывы

Стоимость профнастила

Цена на профнастил, как и его вес, зависит от толщины металла и высоты профиля. При этом, окрашенные гофролисты стоят дороже просто оцинкованных.

Ориентировочная стоимость профлистов:

  • стеновой — от 162 руб/м2 за оцинкованные листы и от 210 руб/м2 за окрашенные;
  • несущий — от 243 руб/м2 и от 283 руб/м2 за оцинкованные и с полимерным покрытием соответственно;
  • кровельный — от 350 руб/м2.

При этом профнастил может быть окрашен с двух сторон, что особенно актуально для заборов. В этом случае его цена начинается с 295 руб/м2. Если же хочется оригинальной расцветки «под камень», стоимость поднимается — от 450 руб/м2 и выше.

В качестве экономии можно приобретать готовые двухметровые листы — не в сезон они стоят дешевле профнастила, нарезанного по размерам покупателя, так как их легче хранить. Но тут стоит быть внимательным — используя листы стандартного размера на многоскатной крыше, получится гораздо больше отходов.

Перед покупкой профилированных листов следует внимательно ознакомиться с их характеристиками, и тогда удастся избежать многих досадных ошибок!

Читайте также: Ондулин или профнастил: что лучше, отзывы

www.onduline.ru

Вес профлиста (профнастила): сколько весит 1 м2

При строительстве зданий важно учесть каждую деталь. Огромное значение имеет такая характеристика, как вес профнастила. В этой статье масса гофролиста будет рассмотрена подробнее. Стоит разобраться, от чего зависит величина, как ее рассчитать, для чего нужны эти данные.

От чего зависит эта величина?

Вес профнастила определяется несколькими характеристиками: толщиной основания, качеством стального сплава, формой волны, шириной и высотой профилированного листа. Состав и характеристики сырья, используемые при изготовлении профнастила, имеют большое влияние на вес такого материала. Производственные технологии не стоят на месте. Ответственные производители постоянно стараются усовершенствовать их так, чтобы изготавливать профнастил из легких качественных стальных сплавов без потери высоких прочностных характеристик. Не последнюю роль для этой величины играет толщина профнастила. Чем выше такой показатель, тем больше будет масса листа. Стандартная толщина профнастила, изготавливаемого по ГОСТ 24045-94, варьируется от 0,6 до 1,0 мм. Кроме того, на рынке можно встретить такой материал толщиной от 0,45 до 1,18 мм. Волна (гребень) – выступ на поверхности профлиста, а ее высота – это промежуток между двумя смежными гребнями. Листы профнастила одинаковые по ширине, но различные по высоте, будут весить по-разному. Почему возникает такая разница? Чем ниже высота этого материала, тем меньше металла приходится на единицу площади листа. Иными словами, чем профиль выше, тем он тяжелее. Вес профнастила зависит не только от высоты гребня, но и от формы волны. Выпускаемые листы профнастила могут отличаться рельефными формами, волны могут быть прямоугольной, волнообразной и трапециевидной формы. Эта величина у гофролиста с трапециевидной формой, например, будет выше, чем у аналогичного листа с волнообразным профилем. Еще одной характеристикой профнастила, влияющей на его вес, является его ширина. Эта характеристика у профнастила бывает двух видов: рабочая и полная. Они различаются на размер ширины нахлеста. Листы, производимые в соответствии с ГОСТом, имеют полную ширину от 646 до 1060 мм. Ширина этого материала также зависима от высоты волны. Чем лист шире тем, ниже его волна, и тем меньший имеет профнастил вес.

Соотношение размеров гофролиста и его веса

Наиболее качественные материалы производятся по ГОСТ 24045-94. В документе регламентируют основные размеры отдельных видов профнастила, в том числе и массу. Каждый вид профлиста, описываемый в ГОСТе, имеет свою маркировку. Первая часть маркировки – назначение профнастила (Н – несущий, С – стеновой, НС – универсальное применение), вторая – высота гофры. Ниже дана таблица, отображающая зависимость веса такого материала от его высоты, толщины и ширины.

Таблица 1. Стандартные размеры гофролиста.

МаркировкаПолная ширина, смТолщина, смВес 1 м длины, грВес м2, гр
Н5780,10,0656007500
0,0765008700
0,0874009800
Н6090,20,0774008800
0,0884009900
0,09930011,100
Н7580,00,0774009800
0,08840011200
0,09930012500
Н11464,60,08840014000
0,09930015600
0,11030017200
80,70,08940012500
0,091050014000
0,11170015400
НС35106,00,0664006400
0,0774007000
0,0884008400
НС44105,20,0783008300
0,0894009400
С1091,80,0651005700
0,0759006600
102,20,0656005600
0,0765006500
С18102,30,0664006400
0,0774007400
С1594,00,0656006000
0,0766006900
101,80,0664006400
0,0774007400
С21105,10,0664006400
0,0774007400
С44104,70,0774007400

Для чего нужно знать вес гофролиста?

Как видно из таблицы, металлопрофиль имеет небольшой вес. Для сравнения можно рассмотреть, сколько в среднем весят другие материалы (1м2):
  • цементно-песчаная черепица – 25 кг;
  • натуральная черепица – 50 кг;
  • сланцевая кровля – 52 кг;
  • шифер – 12 кг.
Прочность и надежность крыши играет не последнюю роль при строительстве дома. Чтобы не создать слишком высокую нагрузку на фундамент и несущие конструкции строения важно сделать правильный расчет крыши. При этом вес профнастила играет не последнее значение. При выборе материала профнастил имеет большое преимущество благодаря сочетанию небольшого веса на м2 и высокой жесткости. Даже самый толстый гофролист имеет небольшую массу на м2. Причем даже при ее увеличении, нагрузка будет незначительной. Благодаря такой характеристике, как жесткость листа, металлопрофиль не провисает и не прогибается. Это позволяет значительно снизить вес стропильной системы.

Плюсы кровельных материалов небольшого веса

Для кровельного покрытия вес профнастила играет большую роль. Система стропил должна осуществлять распределение нагрузки от составляющих кровельного пирога. Исходя из его веса, делаются расчеты для конструкции стропильной системы. Высокая жесткость в сочетании с небольшой массой на 1 м2 позволяют уменьшить шаг обрешетки, обойтись без возведения усиливающей конструкции, уменьшить вес самой крыши. Благодаря этому возникает экономия на приобретении материалов, уменьшается нагрузка на стены, фундамент строения. Эти характеристики позволяют выполнять замену старых кровель из асбестоцементных листов без усиления и замены стропильной системы. При постройке зданий с нуля появляется возможность возведения облегченных несущих конструкций и использования фундаментов-столбов исключительно для несущих колонн. Отпадает необходимость оборудования железобетонных фундаментов. Это существенно снижает затраты.

Как рассчитать?

Как видно из изложенного ранее, знать вес профнастила для кровли очень важно. В отдельных организациях, торгующих кровельными материалами, сделать расчеты помогают специалисты таких компаний. Либо можно воспользоваться специальными программами в интернете. Например, расчеты можно сделать при помощи программы MasMat, либо при помощи специального калькулятора. Если воспользоваться этими способами нет возможности, можно произвести расчеты самостоятельно. Для определения этого показателя для одного профилированного листа нужно умножить массу его м2 метра на длину. При расчетах стоит учесть, что в таблицах эта величина для м2 листа указана для рабочей площади, а не для полной. Рекомендую ознакомиться со следующими видео по теме:

prokryshi.ru

Вес профлиста - сколько весит профнастил 1м2

Содержание статьи:

Профнастил является легким кровельным покрытием, так как 1 м2 листа в среднем весит около 5 кг. Эта положительная характеристика придала прочному материалу популярность. Точный вес профлиста для каждой марки определяется индивидуально. Давайте разберемся, от чего зависит этот показатель, и сделаем обзор популярных марок этого материала.

Влияющие факторы

Многие определяют вес листа профнастила по его размерам. Это не совсем верно, так как 2 изделия одинаковых габаритов, но разных марок обладают разной массой. Определяется данная величина по толщине материала, форме и размеру волны, а также массе стального сплава, из которого он изготовлен.

Чаще всего его изготавливают из оцинкованного металла, но могут применяться сплавы. Каждое сырье обладает своей тяжестью и играет одну из основных ролей в формировании массы готового изделия. Современные технологии позволяют в производстве профлиста применять сплавы разных металлов. За счет этого производитель старается снизить затраты материала, но не в ущерб его прочности.

Другой важный фактор – это толщина. Существует стандарт ГОСТ 24045-94, согласно которому производители изготовляют изделия 0,6–1 мм. Иногда в торговых точках встречаются изделия 0,45–1,18 мм.

Продукция любой марки имеет волну. Чем больше ее высота, тем тяжелее будет изделие. Так почему же вес квадратного метра профнастила одинаковой толщины, но с разной высотой волны так отличается? Все зависит от количества металла, припадающего на 1 м2 изделия. На изготовление высокой волны уходит больше стали или сплава, чем на низкий профиль, следовательно, и общий результат будет различаться.

Кроме высоты, волна различается своей формой. Профиль профнастила производится прямоугольный, трапецией или традиционной волной. Если взять, к примеру, экземпляр с профилем в форме трапеции, то его вес 1 м2 будет превышать массу аналогичного размера волнообразного изделия.

И последний фактор, требующий внимания, это ширина. Существует два таких понятия, как рабочая площадь и полная. Различаются эти два определения шириной нахлеста. Изделие изготовленное согласно ГОСТ обладает диапазоном полной ширины 646–1060 мм. На ширину влияет тот же показатель высоты волны. Чем выше волна, тем уже изделие, но вес 1м2 получается больше.

Обзор популярных марок

Чтобы узнать, сколько весит профлист, давайте рассмотрим несколько популярных марок, часто используемых в строительстве крыш и ограждений.

Марка С21

Изготавливают профлист с21 из оцинкованного листового металла. Жесткость придают волны, выполненные в форме трапеции. Чаще всего эта марка применяется в строительстве ограждений и перегородок. Повышенная жесткость профиля не дает прогибаться, что уменьшает расход материала на дополнительное изготовление крепежных элементов каркаса. Узнать вес профлиста с21 с разной толстотой металла можно по таблице. Например, масса 1 п/м толщиной 0,6 и шириной 1250 равна 6,4 кг. Если взять вес 1 м2 изделия с этими же параметрами, то он тоже будет равен 6,4 кг.

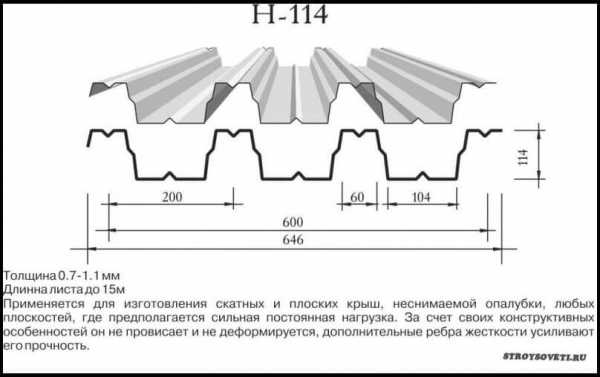

Марка Н114

Давайте определим вес профнастила н114, часто применяемого для строительства кровель. Его используют в регионах, где преобладают плохие климатические условия. Материал способен противостоять большой снеговой нагрузке, сильным порывам ветра. Большой вес профнастила н114 определяет высокую его прочность, что позволяет его применять в строительстве неразборного опалубка для монолитных конструкций. Высчитывать массу профнастила н114 будем по толщине стали, обладающей диапазоном 0,7–1,2 мм. Если посмотреть таблицу, можно увидеть, что листы этой марки намного тяжелее, например, по сравнению с маркой с21.

Возьмем, к примеру, лист толщиной 0,7. По таблице вес профнастила н114–750 равен 8,3 кг/1 п/м. Теперь давайте выясним тяжесть 1 м2 изделия. Возвращаемся к той же таблице, где видим, что масса профнастила н114 размером 1 м2 превышает показатель 1 п/м и равен 11,10 кг. Если взять из стали толстотой 1, то его масса будет еще внушительнее. Например, вес профнастила н114–750–1,0 равен 15,6 кг/м2.

Производится марка Н114 с рабочей площадью 600 и 750 мм. Прочность обеспечивают трапециевидные формы профиля. Благодаря меньшим габаритам на лист шириной 600 мм припадает меньше нагрузки, поэтому верхняя перекладина волны состоит из 1 ребра жесткости.

Марка С8

Внешний вид волн профлиста с8 напоминают форму трапеции. Профиль обладает высотой 8 мм. Приведенная ниже таблица указывает на вес профнастила с8 в зависимости от его толщины. Возьмем, например, профлист с8–1150 толщиной 0,4. Из таблицы можно увидеть, что 1 м/п – 4,45 кг, а 1 м2 – 3,87 кг.

Применяется профлист с8 в строительстве легких конструкций. Это могут быть перегородки, ограждения частных участков и другие непрочные строения. Использование профлиста с8 в качестве кровельного покрытия неоправданно. Он прочный, но не настолько, чтобы выдержать большие снеговые нагрузки. Популярность профлист с8 приобрел среди дачников благодаря низкой стоимости не в ущерб хорошим характеристикам.

Марка Н75

Применяется профнастил н75 в качестве кровельного покрытия. Повышенной прочности профиль способен выдержать большие нагрузки, как в вертикальном, так и горизонтальном положении. Изготавливают профнастил н75 из листовой оцинкованной стали. Продукцию выпускают разных размеров. Если взять, например, изделие толщиной 0,7 мм и шириной 1250, то 1 м2 будет равняться 9,8 кг. Масса 1 м2 толстотой 0,9 уже составит 12,5 кг. Для удобства определения веса изделия марки Н75 аналогично пользуются таблицами.

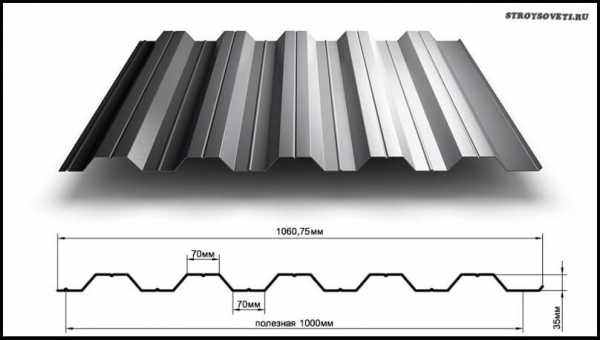

Марка НС35

Изготавливают профнастил нс 35 из листового проката с оцинкованным покрытием или оцинкованного металла с защитным полимерным слоем. Применяется материал для укрытия крыш с небольшим уклоном, в строительстве быстровозводимых зданий, ограждений и прочих конструкций. Трапециевидные формы волны придают материалу повышенную прочность, при относительно небольшой массе. Если взять из таблицы материал самой большей толщины 0,8 мм, то 1 м2 равен 8,4 кг. Самый тонкий профлист – 0,4 всего 4,45 кг/м2.

Из рассмотренных примеров можно сделать вывод, что при своей высокой прочности профлист обладает небольшим весом, а знать его надо для правильного выполнения расчетов стропильной системы крыши.


Советуем почитать:








stroysoveti.ru

Вес оцинкованного листа и профнастила: таблицы и формулы

Стальной оцинкованный лист – металлопродукция, применяемая в качестве полуфабриката для изготовления изделий способами холодного профилирования, штамповки с последующим окрашиванием. В качестве исходного материала используются тонкие (обычно толщиной до 2 мм) горячее- и холоднокатаные листы из углеродистой стали обыкновенного качества и качественной, различных степеней раскисления.

Особенности производства оцинкованного листа

Изготовление этой металлопродукции регламентируется ГОСТом 14918-80. Существует несколько способов цинкования:

  • Горячее. Осуществляется в специальных ваннах с расплавленным цинком. После обработки изделие обдувают сжатым воздухом для удаления лишнего цинка и просушивания. Для такого покрытия характерны: значительная толщина, прочность, недостаточные декоративные характеристики.
  • Гальваническое (электрохимическое). Этот способ позволяет получать равномерный декоративный цинковый слой, обладающий высокой адгезией к основе.
  • Холодное. Производится с использованием цинкосодержащих составов. Такое покрытие обладает невысокой устойчивостью к внешним воздействиям.

В результате цинкования получают листы с различной толщиной покрытия:

  • повышенной – 40-60 мкм;
  • 1 класса – 18-40 мкм;
  • 2 класса – 10-18 мкм.

Расчет массы оцинкованного листа

Для определения массы оцинкованного листа, зависящей от его площади и толщины, можно воспользоваться одним из трех способов.

Онлайн-калькулятор

Это наиболее простой вариант, позволяющий определить по размерам листа его массу, площадь, количество листов в тонне.

Определение веса стального оцинкованного листа по формуле

Формула M = A*B*h*ρ, в которой:

M – масса, кг;

A – длина, м;

B – ширина, м;

h – толщина, мм;

ρ – средняя плотность стали, равная 7,85 кг/дм3.

Определение массы оцинкованного проката по таблице

Таблица весов оцинкованных листов в кг, имеющих наиболее распространенные размеры

Толщина, мм Масса 1 м2, кг Масса листа, кг
1,0х2,0 м 1,25х2,5 м
0,5 3,9 7,8 12,2
0,55 4,3 8,58 13,4
0,6 4,7 9,36 14,6
0,7 5,45 10,9 17,1
0,8 6,25 12,5 19,5
0,9 7,0 14,0 21,9
1,0 7,8 15,6 24,4
1,1 8,6 17,2 27,0
1,2 9,35 18,7 29,4
1,3 10,15 20,3 31,7
1,4 10,9 21,8 34,1
1,5 11,7 23,4 36,6
1,6 12,5 25,0 39,0
1,7 13,25 26,5 41,4
1,8 14,05 28,1 43,9
2,0 15,6 31,2 48,8

Все перечисленные выше варианты позволяют определить теоретическую массу оцинкованного листа, которая может несколько отличаться от фактической.

Расчет массы профнастила

Масса 1 м2 профилированного оцинкованного листа зависит от толщины проката и геометрии профиля. В таблице представлены веса профнастила наиболее популярных марок.

Марка профнастила Толщина, мм Масса 1 м2, кг Марка профнастила Толщина, мм Масса 1 м2, кг
Для кровель и несущий Универсальный
Н 57 0,55 7,4

НС 35

0,55 6,3
0,7 8,6 0,7 7,4
0,8 9,8 0,8 8,4

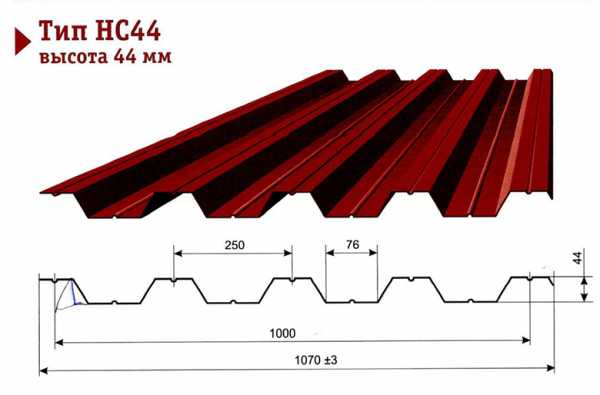

Н 60 0,7 8,8 НС 44 0,7 8,3
0,8 9,9 0,8 9,4
0,9 11,1 Стеновой
Н 75 0,7 9,8 С 15 0,55 5,4
0,8 11,2 0,7 6,8
0,9 12,5 С 18 0,55 6,3
Н 114 0,8 13,0 0,7 7,4
0,9 15,6 С 21 0,55 6,3
1,0 17,2 0,7 7,4

Для определения массы листа вес 1 м2 умножают на его длину и ширину.

metallz.ru

Вес оцинкованного листа 0,5, 0,7 и 1 мм 1м2, таблица, как рассчитать

Согласно технической литературе срок эксплуатации оцинкованного листа составляет от 15 до 20 лет. Но вся ли оцинкованная сталь отвечает этим требованием? Наверно, Вы уже были свидетелем, как не прошел и год, а на поверхности листа уже виднеется ржавчина. Происходит это по причине слишком тонкой толщины защитного покрытия. Так как распознать такого недобросовестного производителя? Ответить на этот вопрос нам поможет вес оцинкованного листа.

Оцинкование

Для большего понимания ситуации разберем вначале, что представляет собой процесс оцинкования. Оцинкование – это нанесение на поверхность металла гальванического покрытия, основным элементом которого является цинк. Толщина цинка зависит от класса покрытия:

  • 1-й класс - 38 мкм;
  • 2-й класс – 22 мкм.

Основная задача оцинкования – гарантирование стальным листам защиты от коррозии.

Известно, что большинство металлов склонны окисляться в обычных атмосферных условиях. Процесс окисления для них разрушителен и ведет к своеобразному истиранию поверхности (коррозии).

Некоторые металлы (цинк, медь, алюминий) предотвращают данные реакции образованием плотной пленки окислов, которые мешают дальнейшему проникновению кислорода вглубь. Другие же, куда входит и железо, при взаимодействии с кислородом образуют рыхлую, непрочную пленку, что способствует протеканию процессов окисления. Как результат, листы начинают покрываться ржавчиной. Нанесение цинка на поверхность такого металла решает эту проблему.

Для чего необходимо знать массу листа

Здесь требуется выделить следующие моменты:

  • Для определения размеров профиля опор и перекрытия. Исходя из веса листов находится нагрузка на несущие элементы металлоконструкции. Пренебрежение данным пунктом приводит к преждевременному разрушению сооружения;
  • Масса листовой стали дает представление о толщине оцинкованной поверхности. Превышение значения листа по весу от своей номинальной величины, при одновременном соответствии общей толщины заявленному показателю, свидетельствует о том, что лист оцинкован некачественно. Количество цинка на поверхности металла занижено, что скажется отрицательно на срок его эксплуатации.

Способы определения веса оцинковки

Существует 2 метода определения массы оцинкованной листовой стали:

  • Расчет по табличным данным;
  • Расчет с помощью формул.





С таблицами более или менее понятно. Они дают справочное значение массы 1 кв.м. оцинкованной стали в зависимости от ее толщины. Найти их можно в технической литературе.

В качестве примера рассчитаем вес оцинковки 0,5 мм площадью 2 кв. метра.

Согласно авиационному справочнику по весам:

  • Оцинкованный лист 0,5 мм - 4,13 кг/м2
  • Оцинкованный лист 0,7 мм - 5,70 кг/м2
  • Оцинкованный лист 1,0 мм - 8,05 кг/м2

Умножив нужное нам значение на величину нашей площади получаем, что листы весят 8,26 кг.

Таблица

Лист, мм Вес 1 м2, кг
0,40 3,34
0,45 3,73
0,50 4,13
0,55 4,52
0,60 4,91
0,65 5,31
0,70 5,70
0,75 6,09
0,80 6,48
0,90 7,27
1,00 8,05
1,10 8,83
1,20 9,62
1,50 11,97
2,00 15,90
2,50 19,82

Второй способ несколько сложнее. Основная формула расчета веса оцинковки выглядит таким образом:

Общий вес листа=вес стали + вес оцинкованной части

Вес стали находится из следующего соотношения:

вес стали=длина листа* ширина листа*толщина стали*плотность стали

Плотность для стальных сплавов – справочная величина и составляет 7850 кг/м3.

Что касаемо толщины стали, то она зависит от класса, по которому оцинкован лист (значение толщины цинка указано выше):

Толщина стали = общая толщина листа – толщина цинка

Вес оцинкованного слоя находится аналогичным образом. При расчете необходимо обратить внимание на соблюдение размерности величин.
