Листогибы электромеханические листогибочные станки - euro-stanok.ru

Электромеханический листогиб – промышленное оборудование, которое применяется для гибки листового металлопроката в условиях цехового производства. Наиболее широко такие станки используются для изготовления кровельных материалов, корпусов и коробов для машин и механизмов, различных типов профиля для нужд строительства и промышленности.


Принцип действия и конструктивные особенности

Гибка металла производится при воздействии на него передвижной гибочной балки. Надежную фиксацию заготовки на рабочем столе при этом обеспечивает регулируемая прижимная балка.

Основной конструктивной особенностью электромеханических листогибов является тип привода и способ передачи усилия. В отличие от ручных листогибов, необходимое давление на заготовку создается с помощью электромотора, вращение оси которого преобразуется в возвратно-поступательное движение балки (гибочной и прижимной). Управление процессом при этом осуществляется с пульта оператора (дистанционного или встроенного).

Многие модели электромеханических листогибов по умолчанию комплектуются современными цифровыми контроллерами и программными системами управления, что позволяет добиться максимальной точности операций и высокого уровня автоматизации технологических процессов.

В качестве дополнительного оборудования для электромеханического листогиба можно купить:

  • задние упоры для крепления листового материала;
  • сегментные ножи для резки металла непосредственно на рабочем столе станка. В зависимости от характера задачи электромеханический листогиб может быть оснащен одним, двумя или тремя режущими механизмами с разных сторон от рабочей зоны.

Функциональные возможности

Электромеханический листогиб позволяет выполнять гибку металла максимальной толщиной от 1,5 до 7,0 мм. Конструкция и комплектация станка определяет и другие важные характеристики:

  • максимальная длина сгибаемого листа;
  • предельное открытие;
  • производительность;
  • масса и габариты оборудования.

От вышеперечисленных параметров в значительной степени зависит конечная цена оборудования.

www.euro-stanok.ru

Schechtl электромеханические листогибы – качественное оборудование по низкой цене


MAX CNC S-TOUCH
MAX ECT
MAX EC
MAX STD

MAX
  • профессиональная гибка стальных листов толщиной до 1,5 мм
  • двигатели марки «SEW», элементы управления компании «Moeller»
подробнее


MAB CNC S-TOUCH
MAB ECT
MAB EC
MAB STD

MAB
  • удобный подвижный ножной выключатель
  • простая регулировка прижимной и гибочной траверс
подробнее
MAXI
  • для гибки стальных листов толщиной до 2,0 мм
  • передовая приводная техника «SEW»
подробнее
MAE CNC S-TOUCH
  • привод прижимной траверсы осуществляется через надежный винтовой механизм
подробнее

Электромеханические листогибы Schechtl вобрали в себя все лучшее от своих механических собратьев, но приобрели скорость работы, доступную только станкам с электроприводом.

Электромеханические листогибы Schechtl имеют электрический привод прижимной и поворотной траверс, который обеспечивает очень быстрый прижим и точную гибку заготовки. При этом максимальная толщина (при длине 1040 мм) обрабатываемой стальной детали может достигать 4 мм, алюминиевой – 5 мм, а нержавеющей стали – 2 мм.

Электромеханические листогибы Schechtl могут также обрабатывать длинные заготовки – до 4040 мм (машины серий MAX и MAB), однако при этом максимальные толщины будут составлять для стали, алюминия и нержавеющей стали 1, 1.5 и 0.6 мм соответственно.

Благодаря быстрой регулировке прижимной траверсы по усилию прижима и настройке на нужную толщину заготовки, а также сенсорному и педальному управлению станком, он может легко обслуживаться одним человеком даже при длине заготовки 3100 мм. При этом скорость поворота гибочной траверсы достигает 80о/сек, а скорость вертикального хода прижимной траверсы – 50 мм/сек, при полной максимальной ширине раскрытия прижимной траверсы 140 мм. Такие скорости перемещения рабочих органов станка позволяют, в сочетании с автоматизированным контролем угла поворота (изгиба заготовки) и усилия прижима, существенно повысить скорость работы на электромеханических листогибах Schechtl .

При создании листогибочных станков на электроприводе, специалисты Шехтл уделяли большое внимание именно повышению скорости работы на своих станках – ускорение рабочих операций достигается не только посредством увеличения скорости перемещения рабочих органов станка, но и за счет грамотного временнóго сопряжения.

Например, прижимная траверса листогибочного станка на электроприводе начинает освобождать заготовку, как только начинается обратный ход гибочной траверсы, что чрезвычайно сложно обеспечить на механических станках. Таким образом, к моменту возврата гибочной траверсы в исходное положение, заготовка уже может быть позиционирована в новое положение и готова к следующему рабочему ходу.

Также, для снижения количества операций при сгибании заготовок под острыми углами, все листогибочные станки на электроприводе комплектуются специальными  накладками на гибочную и прижимную траверсы, позволяющими выполнять операции гибки под большими углами за один рабочий цикл.

Сегментые листогибочные машины Шехтель

Важной особенностью сегментных листогибочных станков на электроприводе является, унаследованный от механических листогибов, способ крепления сегментов (имеющих ширину от 30 до 140 мм и свободно располагаемых на прижимной траверсе), с помощью специальной запатентованной системы крепления. Эта система позволяет быстро устанавливать и снимать сегменты без применения отверток и гаечных ключей, что сильно ускоряет настройку при изготовлении сложных изделий.

Большое внимание в листогибочных прессах Шехтл уделяется вопросу безопасности оператора,  поскольку листогибочные прессы справедливо считаются достаточно травмоопасным видом металлообрабатывающего оборудования. Так, для снижения риска травм, перед запуском рабочего хода прижимной и гибочной траверс,  процессор листогибочного пресса Шехтель выполняет проверку наличия в рабочей зоне посторонних предметов (рук оператора), и, если что-то обнаружено, запуск рабочего цикла блокируется.

schechtl.org

Сегментный листогиб: особенности устройства и разновидности

Сегментный листогиб позволяет изготавливать из листового металла изделия различной конфигурации. Универсальность такого оборудования дает возможность успешно применять его не только в различных отраслях промышленности, но и в строительной сфере.

Ручной сегментированный листогиб намного превосходит по возможностям своего собрата с неразборной рабочей поверхностью

Типы листогибочного оборудования

Листогиб, изготовить который можно и своими руками, – это устройство, позволяющее выполнять не только гибку, но и резку металлических листов. Такое оборудование сегодня можно встретить практически на любом производственном предприятии. Впервые его стали использовать еще в XIX веке, когда в развитии промышленных технологий произошел резкий скачок.

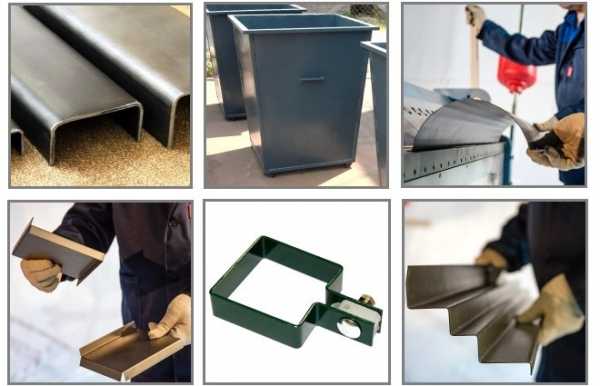

На сегментных листогибах можно делать лотки, кожухи, воздуховоды, профили, хомуты и многое другое

Первые устройства подобного назначения были ручными, значительно позже стали появляться гидравлические и электромеханические листогибы. Сегодня, когда современные технологии шагнули далеко вперед, производители предлагают специалистам по обработке металла листогибочные станки, работающие полностью в автоматизированном режиме, оборудование с электромагнитными прижимами и другие типы гибочных устройств.

Если изначально аппараты для гибки листового металла использовались только для оснащения крупных производственных предприятий, то сегодня даже для бытовых целей или нужд небольшой мастерской можно приобрести компактный электромеханический или ручной станок, позволяющий выполнять большой перечень гибочных операций.

Большинство сегментных листогибов оснащаются дисковым ножом для обрезки заготовок

Отличаются листогибы не только по виду установленного на них привода, но и по типу рабочих органов. Так, различают роликовые, валковые листогибы, а также устройства с поворотной балкой.

Совершенно уникальными по своей конструкции являются сегментные листогибы, которые начали активно применяться относительно недавно. Фактически такой станок – это листогиб с поворотной балкой. Его особенность заключается в том, что его рабочий орган, который и оказывает воздействие на металлический лист, деформируя его, составлен из отдельных сегментов. Сегментный (сегментарный, сегментальный) листогиб благодаря особенностям своей конструкции позволяет, используя одну единицу оборудования, выполнять гибку изделий различных размеров и конфигурации. Таким образом, сегментные листогибы являются более универсальными устройствами, чем стандартный листогиб с поворотной балкой.

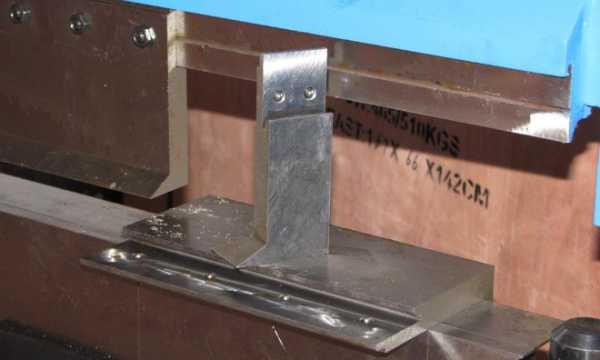

Балки сегментного листогиба состоят из секций, которые можно перемещать и менять, подбирая практически любой необходимый рабочий размер

Современный рынок предлагает разнообразное листогибочное оборудование, различающееся как по своим функциональным возможностям, так и по основным техническим характеристикам – мощности, производительности, уровню автоматизации и др. Благодаря такому разнообразию выбор сегментного листогибочного станка не представляет сложности для производителей и домашних мастеров.

Станки с электрическим приводом

Ручной сегментный листогиб отличается высокой эффективностью и простотой конструкции, однако имеет и ряд недостатков, наиболее значимыми из которых являются невысокая мощность и низкая производительность. Чтобы значительно улучшить технические характеристики такого оборудования, на сегментный или любой другой листогиб устанавливают электромеханический привод.

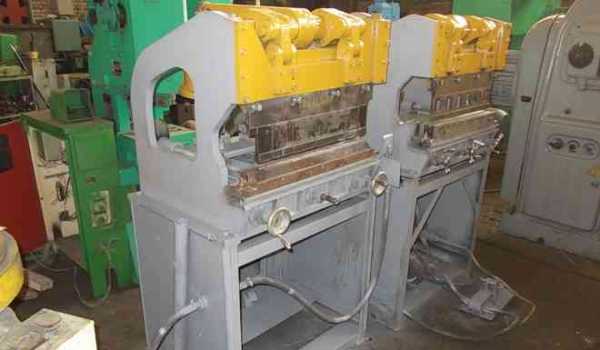

Электромеханический листогиб ЛГМ-6 предназначен для холодной гибки металла толщиной до 6 мм

Основными элементами сегментного листогиба, оснащенного электромеханическим приводом, являются:

  • станина, на которой крепятся все остальные узлы станка;
  • механизмы прижима и гибки, которые приводятся в действие при помощи электродвигателей;
  • сам электромеханический привод;
  • направляющие и стопорные элементы, обеспечивающие правильное позиционирование и перемещение металлического листа в процессе его обработки;
  • механизмы фиксации заготовки, которые могут быть как механическими, так и электромагнитными;
  • шкаф для электрооборудования и органы управления станком.

Для того чтобы увеличить мощность электромеханического листогибочного станка, его дополнительно оснащают редукторами, что приводит к значительному увеличению его размеров и массы.

Гидравлическое оборудование

Чтобы еще больше увеличить мощность листогибочного оборудования, на него устанавливают гидравлический привод, который отвечает за работу двух основных механизмов такого оборудования – прижима и гибки. Гидравлический привод редко устанавливают на устройства с сегментным рабочим органом. Чаще всего им оснащают стандартный листогиб с поворотной балкой или станки валкового типа. Объясняется это тем, что использовать слишком мощный и габаритный гидравлический привод для сегментного листогиба, на котором выполняют обработку заготовок небольшого размера, просто нецелесообразно.

Гидравлические сегментные машины позволят гнуть широкоформатные листы значительной толщины

Устройства с ручным приводом

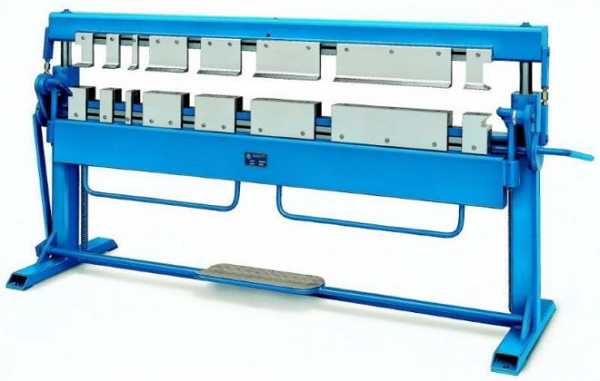

На современном рынке можно приобрести и сегментный ручной листогиб. Более того, при желании можно изготовить такой листогиб своими руками. Именно листогибочные устройства ручного типа домашние умельцы чаще всего устанавливают в свой гараж или мастерскую, чтобы выполнять с их помощью несложные технологические операции.

Основными недостатками ручных устройств, как уже говорилось выше, являются их невысокая производительность и низкая мощность. По этой причине использовать такие станки можно лишь для резки и гибки металлических листов очень незначительной толщины. Кроме того, управление такими листогибами, на которых в качестве привода применяется преимущественно рычажный механизм, требует приложения немалых физических усилий, что также стоит отнести к недостаткам данного оборудования.

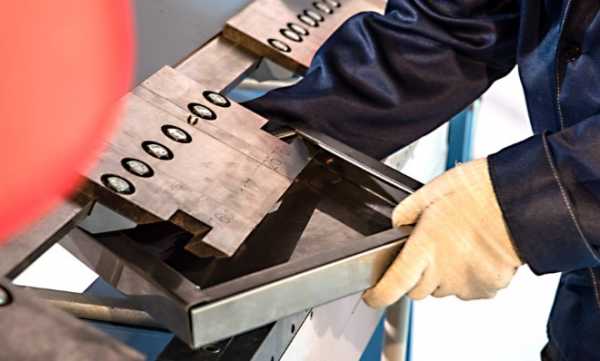

Ручные листогибы могут комплектоваться специальными сегментами для изготовления сложных элементов

Между тем самостоятельное изготовление ручных листогибов позволяет сэкономить значительные финансовые средства, которые пришлось бы потратить на серийные модели.

Пневматическое оборудование

Пневматический сегментный станок для гибки листового металла, как и листогиб с поворотной балкой, оснащенный пневмоприводом, получил наименьшее распространение на современном рынке. Объясняется это тем, что привод таких станков, основу которого составляют пневмоцилиндры, неспособен обеспечить мощность, достаточную для гибки длинных и толстых металлических листов. Именно поэтому такое устройство, отличающееся самыми большими габаритами среди станков подобного назначения, применяется лишь для выполнения обработки изделий из тонколистовой стали или небольших фасонных деталей.

Пневматические листогибочные прессы обрабатывают заготовки в штампах, которые можно менять, тем самым расширяя возможности оборудования

Станки электромагнитного типа

Сегментный электромагнитный станок – это относительно новое оборудование на современном рынке, набирающее все большую популярность среди специалистов по металлообработке. За надежную и точную фиксацию металлического листа на таком листогибе отвечают не механические или гидравлические механизмы, а мощные электромагниты. Такое инновационное решение, позволяющее отказаться от массивной прижимной балки в конструкции листогибочного станка, позволило не только значительно уменьшить его габариты и массу, но и повысить точность выполняемой обработки.

Листогибочный станок электромагнитного типа STALEX EB 1250×1,6 с возможностью гибки до 135°

Использование мощного электромагнита, при помощи которого заготовка надежно прижимается к поверхности рабочего стола с усилием, величина которого может доходить до 4,5 т/м2, позволяет не только выполнять гибку металлических листов значительной толщины, но и с высокой точностью производить изделия даже самой сложной конфигурации.

Сегментные электромагнитные листогибы, как правило, являются оборудованием универсального типа. В стандартный комплект таких станков, кроме рабочих органов сегментного типа, входят также сплошная узкая и сплошная стандартная балки. Благодаря универсальности таких станков их можно приобретать не только крупным, но и небольшим производственным предприятиям, занимающимся изготовлением металлопродукции средними и даже единичными сериями.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Листогибочный электромеханический станок Stalex EFMS 3020

Описание:

Электромеханический листогиб Stalex EFMS 3020 с поворотной гибочной балкой предназначен для изготовления изделий из листовой стали шириной до 3 метров в серийных и крупносерийных производствах.
Станок Stalex EFMS 3020 с мощной стальной конструкцией поставляется с сегментной прижимной планкой. Верхняя сегментная планка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.
Конструкция станка имеет вертикальный ход прижимной балки (благодаря вертикальным салазкам в конструкции станка), что позволяет фиксировать заготовки с строго параллельными поверхностями и более сильным прижимом по всей длине станка, в сравнении с обычными осевыми прижимами.
Наличие переносного пульта управления с двумя педалями и кнопкой аварийного останова, значительно упрощает работу оператора, что в свою очередь позволяет быстро выполнять поворот и перемещение заготовок.

Характеристики:

Производитель:Stalex
Вес:1630 кг
Вес брутто:1930 кг
Материал обработки:металл
Max толщина листового металла:1.5 мм
Max ширина листового металла:3020 мм

Особенности:

  • Интуитивно понятная панель управления листогибочного электромеханического станка Stalex EFMS 3020 облегчает работу оператора.
  • Управление машиной осуществляется посредством ножных педалей, что позволяет оператору направлять и удерживать заготовку двумя руками. Педали имеют рифленую поверхность, что исключает соскальзывание стопы.
  • Широкие опорные ножки обеспечивают хорошую устойчивость на поверхности во время работы.

Преимущества:

  • Простота обслуживания;
  • Мощная сварная стальная конструкция;
  • Электродвигатели на верхней прижимной и нижней рабочей планке;
  • Переносная педаль управления;
  • Легкость при работе с листовым металлом.

Комплектация:

  • Станок;
  • Упаковка.

technostock.biz

Листогибочный электромеханический станок Stalex EFMS 2520

Описание:

Электромеханический листогиб Stalex EFMS 2520 с поворотной гибочной балкой предназначен для изготовления изделий из листовой стали шириной до 2,5 метров в серийных и крупносерийных производствах.
Станок Stalex EFMS 2520 с мощной стальной конструкцией поставляется с сегментной прижимной планкой. Верхняя сегментная планка позволяет работать с изделиями сложной формы и осуществляет гибку на четыре стороны.
Конструкция станка имеет вертикальный ход прижимной балки (благодаря вертикальным салазкам в конструкции станка), что позволяет фиксировать заготовки с строго параллельными поверхностями и более сильным прижимом по всей длине станка, в сравнении с обычными осевыми прижимами.
Наличие переносного пульта управления с двумя педалями и кнопкой аварийного останова, значительно упрощает работу оператора, что в свою очередь позволяет быстро выполнять поворот и перемещение заготовок.

Характеристики:

Производитель:Stalex
Вес:1310 кг
Вес брутто:1620 кг
Материал обработки:металл
Max толщина листового металла:1.0 мм
Max ширина листового металла:2520 мм

Особенности:

  • Интуитивно понятная панель управления листогибочного электромеханического станка Stalex EFMS 2520 облегчает работу оператора.
  • Управление машиной осуществляется посредством ножных педалей, что позволяет оператору направлять и удерживать заготовку двумя руками. Педали имеют рифленую поверхность, что исключает соскальзывание стопы.
  • Широкие опорные ножки обеспечивают хорошую устойчивость на поверхности во время работы.

Преимущества:

  • Простота обслуживания;
  • Мощная сварная стальная конструкция;
  • Электродвигатели на верхней прижимной и нижней рабочей планке;
  • Переносная педаль управления;
  • Легкость при работе с листовым металлом.

Комплектация:

  • Станок;
  • Упаковка.

technostock.biz

Листогибочный электромеханический станок Stalex EFMS 2020

Фирменная гарантия
по всей России 1 год

Металлические
шестерни

Европейские
стандарты производства

Технические характеристики

Модификации модели Рабочая длина/ толщина, мм Масса нетто/ брутто, кг Габариты, мм
Станок листогибочный электромеханический Stalex EFMS 2020 2020/1,5 1050/1260 100
Станок листогибочный электромеханический Stalex EFMS 2520 2520/1 1310/1620 100
Станок листогибочный электромеханический Stalex EFMS 3020 3020/1,5 1630/1930 100
Станок листогибочный электромеханический Stalex EFM 2020 2020/1,5 1010/1220 100
Станок листогибочный электромеханический Stalex EFM 2520 2520/1 1260/1510 100
Станок листогибочный электромеханический Stalex EFM 3020 3020/1,5 1560/1860 100

Обзор станка

Предлагаем Вам стационарный электромеханический листогиб STALEX EFMS. Данное оборудование обладает более высокой производительностью, чем например ручные листогибочные станки. Поэтому если Вы занимаетесь серийным изготовлением различных изделий из листового металла, то этот станок - оптимальный выбор. Максимальной рабочей длиной из станков данной серии обладает листогиб Stalex EFM 3020 и она составляет 3020 мм.

  • Неважно работаете ли вы с кровельными металлами, толщина которых может не превышать 0,3 мм, или же  с более толстыми металлическими листами (до 1,5мм).
  • Надёжная усиленная конструкция обеспечивает качество получаемых изделий и высокую точность (благодаря защите от различных производственных вибраций).
  • Переносная педаль управления значительно упрощает рабочий процесс.
  •  При обслуживание станка у Вас не возникнет каких – либо сложностей.
  • Электродвигатели расположены на верхней и нижней планке.

И так если Вы имеете на своём предприятии станок листогибочный электромеханический STALEX EFMS, то автоматически решаете следующие задачи:

  • Значительное увеличение производственной мощности;
  • Существенное снижение конечной стоимости изделия;
  • Теперь Вы сможете с лёгкостью выполнять достаточно объёмные заказы.

Вы можете использовать этот листогиб, если занимаетесь производством фасадов, различных элементов кровли, изготавливаете отливы для окон или доборные элементы металлосайдинга.

Сохранить в соцсетях

Отзывы и вопросы

Оставьте отзыв или задайте вопрос

0e340edd7d695f6d0fbe46083524fbef

3137

На Ваши вопросы отвечает
Технический директор Тапко-М
Александр Куликов

Сохранить в соцсетях

tapcoint.ru

Листогибочный станок с электромеханическим приводом

Листогибочный станок с электромеханическим приводом представляет собой конструкцию из сварной рамы (служит рабочей поверхностью) и поворотной балки. За счет работы электродвигателя прибор осуществляет гибку металла. При выборе станка необходимо учитывать параметры заготовок, которые планируется гнуть на станке, а также требования к углу загиба.

Каково назначение электромеханических станков?

Назначение электромеханических листогибов – производить гибку металлических листов различной толщины (зависит от характеристик модели). Для оптимальной работы заготовка не должна превышать 4 мм, но этот параметр индивидуален для каждой модели.

В каких сферах используются листогибочные станки?

Станок широко применяется в металлообработке. Конструкция прибора позволяет выпускать серийную продукцию, которая нашла применение в кровельных и отделочных работах, с его помощью изготавливают воздуховоды, желоба. Благодаря компактным размерам может безопасно использоваться как в цеху, так и в небольшой мастерской.

Высокая скорость обработки металла значительно удешевляет производство деталей. Благодаря возможности автоматических настроек и конструкционным преимуществам модель популярна у производителей. При средней скорости производительность станка составляет 50 градусов в секунду.

Особенности электромеханических листогибов

Конструкция листогибов с подвижной балкой и электродвигателем обладает рядом преимуществ:

  • Удобная работа с помощью пульта и/или ножное управление.
  • Возможность изготовления деталей со сложным профилем, по сравнению с другими типами листогибов.
  • Наличие счетчиков для контроля количества изготовленных деталей.
  • Система с поворотной балкой позволяет делать два загиба при одном проходе металлической заготовки через станок.
  • Возможность обрабатывать окрашенную поверхность без повреждения покрытия.
  • Возможность изготовления сложных деталей, также художественная обработка.
  • Некоторые модели оснащены оборудованием, позволяющим программировать станок на определенную работу.
  • Соблюдение техники безопасности при использовании станка благодаря специальным датчикам.

В данном разделе можно купить листогибочные станки электромеханические по доступной цене и подобрать ту модель, которая устроит вас по всем производственным характеристикам.

eurostore.su
