      МА4129 молот ковочный пневматический кузнечныйСхемы, описание, характеристики

      Производитель молота ковочного пневматического кузнечного МА4129А - Астраханский завод кузнечно-прессового оборудования, основанный в 1931 году. Завод был переименован в Астраханский машиностроительный завод по выпуску кузнечно-прессового оборудования "АКМА" и с 25.05.2015 Акционерное общество "АКМА".

      Продукция завода:

      • молот ковочный пневматический МА4127, МА4128, МА4129, МА4129А, МА4132, МД4134
      • прессы однокривошипные открытые простого действия наклоняемые
      • прессы однокривошипные открытые простого действия ненаклоняемые

      Станки, выпускаемые Астраханским заводом кузнечно-прессового оборудования


      МА4129 молот ковочный пневматический. Назначение, область применения

      Молот ковочный пневматический МА4129 с массой падающих частей 800 кг предназначен для различных работ: протяжки, осадки, прошивки отверстий, горячей рубки металла, кузнечной сварки, гибки металла и т. д. методом свободной ковки на плоских и фасонных бойках.

      Работа в закрытых штампах не допускается, так как жесткость и эксцентричность удара при штамповке может привести к поломке бабы, буксы или других деталей молота.

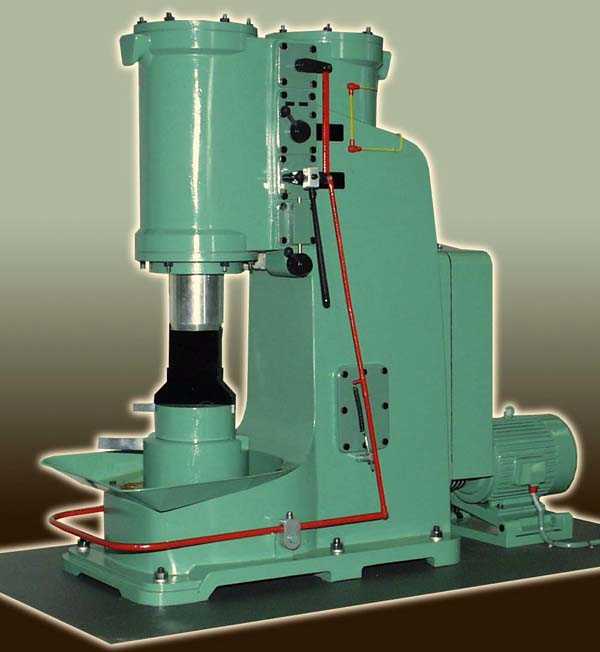

      Общий вид ковочного молота МА4129

      Фото ковочного молота МА4129

      Фото ковочного молота МА4129

      Фото ковочного молота МА4129. Вид сзади


      МА4129 Расположение составных частей ковочного молота

      Расположение составных частей молота МА4129


      Перечень составных частей ковочного молота МА4129:

      1. Станина - МА4129-11-001СБ
      2. Привод - МА4129-21-001СБ
      3. Управление - МА4129-41-001СБ
      4. Ограждение - МА4129-71-001СБ
      5. Маслопровод - МА4129-81-001СБ
      6. Электрооборудование - МА4129-91-001СБ

      Устройство и работа ковочного пневматического кузнечного молота МА4129 и его составных частей

      Рабочий и компрессорный цилиндры молота соединены между собой каналами. Взаимосвязь цилиндров между собой и цилиндров с атмосферой достигается с помощью кранов, положение которых устанавливается рукояткой управления или педалью. Энергоносителем для работы служит сжатый воздух, вырабатываемый в компрессорном цилиндре "с" (см. рис.1).

      Попадая через каналы в рабочий цилиндр "в", сжатый воздух приводит в движение бабу "а", которая, нанося удары по поковке, производит работу.

      Возвратно-поступательное движение поршню компрессора сообщается кривошипно-шатунным механизмом, получающим движение от электродвигателя через клиноременную передачу.


      Схема кинематическая ковочного молота МА4129

      Кинематическая схема ковочного молота МА4129


      Буферное устройство и воздухопополнение ковочного молота МА4129

      Буферное устройство и воздухопополнение молота МА4129

      • I - баба
      • II - клапан обратный

      Буферное устройство ковочного молота МА4129

      Для предотвращения ударов бабы I о верхнюю крышку рабочего цилиндра предусмотрено буферное устройство (рис.2).

      При подъеме бабы до кромки "С" канала "В" оставшийся между поршнем и крышкой воздух (полость "Д") образует буфер, препятствующий удару бабы о крышку и ускоряющий ее возврат, из крайнего верхнего положения.

      Обратный клапан П предупреждает зависание бабы в верхнем крайнем положении и перегрузку компрессора молота. Клапан препятствует выходу воздуха при образовании буфера, однако он немедленно отрывается, если давление воздуха в полости "Д" станет ниже, чем в канале "В".


      Воздухопополнение ковочного молота МА4129

      Воздухопополнение происходит снизу через внутреннюю полость поршня компрессора, окно "F" в поршне компрессора (см. рис.2), отверстие "G" в штоке поршня и отверстие "Е" в цилиндре компрессора. Последнее, совмещаясь в крайним верхнем и нижнем положениях поршня, последовательно сообщает верхнюю и нижнюю полости компрессора с атмосферой.

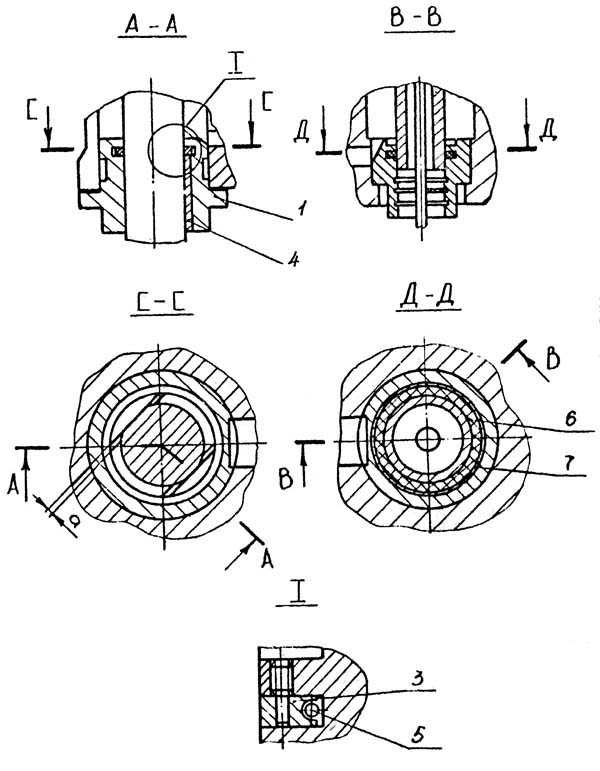

      Уплотнение штока бабы и поршня компрессора молота МА4129

      Уплотнение штока бабы и поршня компрессора молота МА4129

      1. букса бабы
      2. букса компрессора
      3. сухари и сегменты
      4. планка направляющая
      5. пружина
      6. кольцо уплотнительное
      7. экспандер

      "а" - зазор

      Баба фиксируется от вращения направляющими планками 4, вмонтированными в её буксу (рис.З). Для уплотнения штока бабы в буксе I сделана кольцевая выточка, в которой монтируются сегменты и сухари 3, стягиваемые пружиной 5: По мере износа штока бабы, а также сухарей и сегментов зазор "а" уменьшается, но может быть восстановлен запиловкой торцов сегментов. Для уплотнения штока поршня компрессора в буксе компрессора сделана кольцевая выточка, в которой монтируется уплотнительное кольцо 6, из материала ЛАМ1, стягиваемое экспандером 7.


      Крепление пальца шатуна молота МА4129

      Крепление пальца шатуна молота МА4129

      Крепление пальца шатуна молота МА4129

      1. палец
      2. кольцо пружинное
      3. подшипник игольчатый
      4. верхняя головка шатуна

      Крепление пальца верхней головки шатуна Палец (I) шатуна (рис.4) удерживается от осевого перемещения пружинными кольцами (2).


      Установочные размеры бойков молота МА4129

      Установочные размеры бойков молота МА4129

      1. боек нижний
      2. клин нижнего бойка
      3. подушка
      4. баба
      5. планка
      6. боек верхний
      7. клин верхнего бойка
      8. клин подушки
      9. шабот

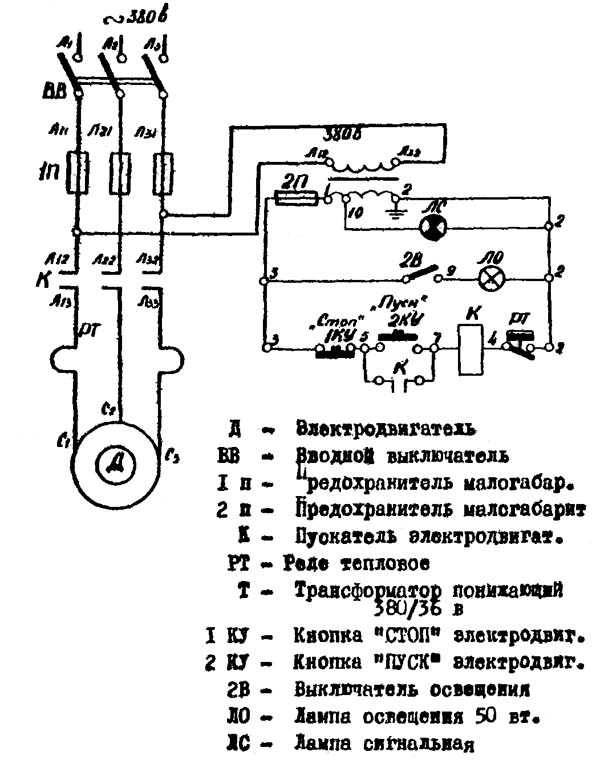

      Схема электрическая ковочного молота МА4129

      Электрическая схема ковочного молота МА4129


      Электрооборудование молота МА4129

      Электрооборудование молота состоит из электродвигателя, кнопочной станции с кнопками "Пуск" и "Стоп", шкафа электроуправления и токоподводящего кабеля.


      Указания по монтажу и эксплуатации электрооборудования молота МА4129

      Электродвигатель крепится к подмоторной плите и устанавливается в нише станины. Шкаф электроуправления и кнопочная станция располагаются недалеко от молота, со стороны рукоятки управления, на стене или стоике в вертикальном положении с отклонением от вертикали не более +5.

      В шкафу управления размещена электроаппаратура, элементы которое соединены между собой монтажными проводами в соответствии с принципиальной и монтажной электросхемами. Рукоятки выключателей выведены на крышку шкафа. Вводной пакетный выключатель может быть заменен автоматическим.

      Шкафы электроуправления, поставляемые с молотом, выпускаются на номинальное напряжение 360 В с цепью управления на 36 В переменного тока частотой 50 Гц. По особому заказу они могут быть изготовлены на другие напряжения силовой цепи и цепи управления о частотой тока 60 Гц.

      Перед установкой надо открыть шкаф специальным ключом и произвести следующие работы:

      • удалить защитную смазку
      • проверить надежность затяжки болтовых соединений
      • освободить магнитные системы реле и пускателей от стопорных приспособлений, одетых перед транспортировкой

      Изготовление плотницкого топора на молоте

      Работа на 3-х тонном молоте


      Технические характеристики ковочного молота МА4129

      Наименование параметраМА4132МА4129МА4129А
      Основные параметры молота
      Номинальная масса падающих частей, кг1607560
      Энергия удара, не менее, кДж (кГс*м)3,3 (330)1,55 (155)1,55 (155)
      Наибольший ход бабы, мм460385365
      Частота ударов, 1/мин210210220
      Расстояние от оси бабы до станины (вылет), мм340300280
      Расстояние от зеркала нижнего бойка до нижней кромки боксы бабы (Высота рабочей зоны в свету), мм360370260
      Размеры зеркала верхнего бойка, мм75 х 19063 х 13063 х 130
      Расстояние от зеркала нижнего бойка до уровня пола, мм800800800
      Оптимальное сечение квадратной заготовки, мм80 х 8060 х 6060 х 60
      Оптимальный диаметр круглой заготовки, мм908080
      Электродвигатель, кВт157,57,5
      Габарит и масса молота
      Габарит молота (длна х ширина х высота), мм930 х 1860 х 21601566 х 790 х 1900830 х 1860 х 1900
      Масса молота, кг354031003190

      Полезные ссылки по теме

      Каталог справочник кузнечных молотов

      Паспорта кузнечных молотов

      Справочник деревообрабатывающих станков

      Справочник КПО

      Купить каталог, справочник, базу данных: Прайс-лист информационных изданий

      stanki-katalog.ru

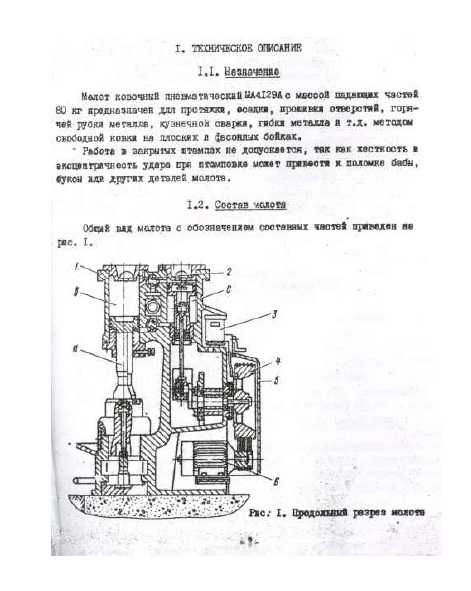

      Паспорт на Молот ковочный МА-4129

      Назначение технического устройства.

      Молот ковочный пневматический МА4129 с массой падающих частей 80 кг предназначен для протяжки, осадки, прошивки отверстий, горячей рубки металла, кузнечной сварки, гибки металла и т.д. методом свободной ковки на плоских и фасонных бойках.

      Технические характеристики.

      Энергия удара, не менее кгс х м — 155

      Номинальная масса падающих частей, кг — 80

      Число ударов в минут — 212

      Расстояние от оси бабы до станины (вылет), мм — 300

      Высота рабочей зоны в свету, мм- 260

      Размеры зеркала верхнего бойка, мм:

      длина — 130

      ширина — 63

      Расстояние от зеркала нижнего бойка

      до уровня пола, мм — 800

      Ход бабы (наибольший), мм — 365

      Скорость падающих частей

      в момент удара (теор.), м/с — 6,16

      Оптимальное проковываемое сечение заготовки, мм:

      квадрат (сторона) — 60

      круг (диаметр) — 80

      Габарит молота в плане, мм — 830 х 1560

      Высота молота над уровнем пола, мм — 1900

      Масса молота, кг — 3300

      Род тока питающей сети  переменный, трехфазный

      Частота тока, Гц — 50

      Напряжение, В — 220/380

      Электродвигатель:

      тип — А132М6Уз

      мощность, кВт — 7,5

      частота вращения, об/мин            — 960

      Основные данные привода

      Приводной шкив:

      расчетный диаметр, мм — 600

      Частота вращения, об/мин — 212

      Ремни (ГОСТ 1284-68):

      тип — Б-2240

      сечение, мм2 — 17х10,5

      количество на молот — 6



      Руководство по эксплуатации, паспорт на Молот ковочный МА-4129 скачать бесплатно в формате pdf (22 страницы):
