Маркировка пластиковых труб – Wavin Ekoplastik

Датa: 10.9.2013

Полимерные трубопроводные системы для холодной, горячей воды и отопления –

класификация «S» «SDR» «PN»

Наружный диаметр и толщина стенок полимерных труб определяются соответствующими нормами. Трубы, изготовленные из одного материала, но с разной толщиной стенок отличаются различными эксплуатационными параметрами  (рабочее давление/рабочая температура/срок эксплуатации). Первоначально трубы подразделялись в соответствии с толщиной стенок по категориям величин давления (напорным рядам) обозначаемых «PN». Постепенно, по мере совершенствования свойств полимерных материалов, классификация  «PN» перестала соответствовать значениям, определяющим свойства изделий, особенно  распределительных систем горячей воды, и были введены классификации «S» и «SDR».

• · PN – максимальное допустимое рабочее давление, с которым система может эксплуатироваться при температуре 20°C в течение срока службы 50 лет.
• · S =(SDR-1)/2, SDR приблизительно соответствует D/t, где D… – наружный диаметр трубы, а t… – толщина стенок трубы

Например, трубы из полиэтилена для систем распределения воды, соединительных узлов канализации под давлением и канализационных систем в норме (ČSN EN 12201-2) и сейчас существуют обозначения S, SDR и PN:

Стандарт EN 12201 даёт чёткое определение PN: числовое значение соответствует допустимому рабочего давлению (PFA) воды при температуре 20°C, выраженному в барах и минимальном конструктивном коэффициенте. Как видно из таблицы, значения PN отличаются для различных видов полиэтилена (PE) труб одной той же серии S (т.е. трубы с одинаковой толщиной стенок). При использовании полиэтиленовых труб для систем распределения холодной воды значение PN вполне надёжно выражает величину гидростатической прочности труб при рабочей температуре 20°C. Это не распространяется на трубы

для распределительных систем горячей и холодной воды. В таких случаях используются отдельные нормы для различных материалов:

• · ČSN EN ISO 15874  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полипропилен (РР)
• · ČSN EN ISO 15875  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Сшитый полиэтилен (PEX)
• · ČSN EN ISO 15876  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения.  Полибутилен (PB)
• · ČSN EN ISO 15877  Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Хлорированный поливинилхлорид (PVC-C)
• · ČSN EN ISO 22391 Системы пластмассовых трубопроводов для горячего и холодного водоснабжения. Полиэтилен повышенной термостойкости (PE-RT)

Этими стандартами уже не предусмотрена маркировка PN. Для труб используется маркировка серии S.  Например, полипропиленовые трубы, ранее имевшие маркировку PN 10, в настоящее время согласно нормам обозначаются как S5 (обычно производители используют обе классификации, поскольку заказчики привыкли к классическим обозначениям PN). На переходный период в немецкой норме DIN 8077/1997 приводилась таблица соответствий значений PN, S и SDR для трех типов полипропилена: PP-H, PP-B, PP-R:

Не так давно на рынке появился новый тип полипропилена – тип 4, PP-RCT, который обладает более высокой устойчивостью к давлению при высоких температурах. Этот материал уже утверждён нормами ČSN EN ISO 15874 и DIN 8077, в которых также были дополнены новые серии труб S (S8, S6,3, S4) специально и исключительно для PP-RCT. Трубы из этого материала нельзя обозначать маркировкой PN, так как новые нормы эти обозначения уже не содержат, таким образом, трубы новой серии S даже не имеют соответствующих значений PN. Ниже приводится часть таблицы ČSN EN ISO 15874-2.  С увеличением толщины стенок значение «S» уменьшается (см.  определение S):

Новый тип полипропилена обладает более высокой устойчивостью к давлению при высоких температурах (60°C  и выше), что является важным фактором для систем распределения горячей воды и отопления. Трубы из этого материала могут использоваться при более высоких температурах и давлениях, также можно использовать трубы с более тонкими стенами по сравнению с трубами из полипропилена типа 3 (PP-R)

Сравнительная таблица сопротивлений давлению труб из полипропиленов PP-R и PP-RCT при равном значении «S» – одинаковая толщина стенок:

Сравнительная таблица сопротивлений давлению труб из полипропиленов PP-R и PP-RCT при разных значениях «S» – даже при меньшей толщине стенок трубы PP-RCT имеют более высокое сопротивление давлению:

Как в таком случае пользователь разберётся, для чего определённая труба предназначена?

Информацию по применению конкретного типа трубы производитель обязан указать на каждой трубе по формуле:

класс эксплуатации/рабочее давление.

Согласно стандарту ISO 10508 области использования труб различных классов определены следующим образом:

• · Класс 1 (распределительные системы горячей в

www.wavinekoplastik.ru

буквы и цифры, использование, характеристики и цвет, виды, инструкция по упрощению монтажа

Каждое изделие чтобы его идентифицировать не только визуально, но и по техническим характеристикам имеет определенное обозначение. Касается это и труб ПВХ. Маркировка полипропиленовых труб дает расширенную информацию о назначении, сроке эксплуатации, изготовителе и пр. Подробнее, ниже.

Буквенные и цифровые символы

Если начать конкретно с тех обозначений, которые нанесены на данный материал, то их достаточно много и представлены они изготовителями на сайтах, где детально инженерным стилем описываются все свойства того или иного изделия. Наша задача перевести эти технические выкладки на доступный рядовому обывателю (мужчине или женщине) язык.

Тем не менее, маркировки наиболее часто используемых труб в обустройстве жилых строений будут указаны и расшифрованы.

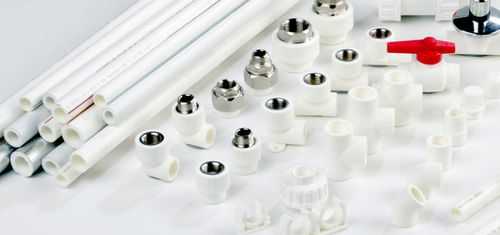

Полипропиленовая труба с фитингами

Маркировка полипропиленовых труб указывает на:

• Давление (кг/см2), которое может выдерживать труба в течение длительного срока. Обозначается «PN».

Чем толще стенка трубы, тем выше будет ее цифровое обозначение. Например, PN 20, PN 25. Чаще всего они применяются для отопительных систем и подачи горячей воды.

Иногда, кроме этого обозначения (зависит от производителя) продольно наносится синяя или красная полоса, для холодной или горячей воды соответственно.

• Материал и структура. Для описания этих характеристик имеются целые таблицы. Чтобы выполнять бытовые работы по дому (монтаж магистралей поставки в жилье воды и отопительной системы) достаточно знать основные обозначения.

1. однослойная структура «S»
2. многослойная «M»
3. термоизолированная «TI»
4. огнестойкая «HI»
5. полипропиленовый материал обозначается «PP»
6. полипропилен с повышенным давлением«PP-RP»
7. сшитый полиэтилен«PEX»
8. алюминий «AL»

• Помимо таких специфических обозначений часто можно увидеть, что маркировка содержит данные:

1. о сечение, толщине стенок,
2. об изготовителе,
3. номер партии выпуска, дата, серия и пр. (15 цифр),
4. данные о наличии сертификации.

Эти сведения помогут самостоятельно выбрать необходимый материал.

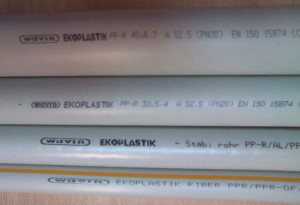

Маркировка на трубах

Сферы использования

Помимо вышеприведенных данных существует еще один вид обозначения, который показывает, где можно монтировать, укладывать полипропиленовые трубы. Она представлена небольшим схематичным рисунком. Например. Может быть изображен домик, где волнистыми линиями (горизонтальными, вертикальными, внизу или вверху) показано возможное применение, то есть: теплый пол, теплые стены, водоснабжение и пр.

Полный перечень применения следующий:

1. Питьевые водоводы.
2. Отопительные трубопроводы.
3. Водоснабжение.
4. Теплые стены, теплый пол.
5. Применение в промышленной инфраструктуре.
6. Орошение сельхозугодий.
7. Спортивные сооружения (бассейны, поля).
8. Судостроение.
9. Для пожарной безопасности.

Полимерные материалы, и в том числе трубы, широко вошли во все сферы нашей жизни, но из этого списка для населения насущными являются: маркировка, указывающая на возможность установки отопительной системы и магистрали водоснабжения.

Качественные характеристики и цвет изделий

Говоря о предпочтении материала для монтажа трубопроводов любого назначения, выбор будет идти не между металлическими, металлопластиковыми образцами, а именно среди ПВХ изделий, которыми сейчас насыщен строительный рынок.

Разнообразие труб

Анализируя весь ассортимент представленной продукции не нужно ориентироваться на цвет, если у вас планируется скрытая коммуникация. В продаже имеются трубы и комплектующие к ним (соединительным части и детали) в белом и сером исполнении. Разницы между свойствами такого материала нет. Поэтому цвет – это ваше дизайнерское предпочтение.

Разновидности и предназначение каждого из видов

Имеются армированные и неармированные трубы.

ПВХ материал, из которого они изготавливаются, обладает тепловым удлинением, свойством, присущим и другим продуктам аналогичного назначения.

В качестве определения можно сформулировать следующим образом.

Тепловое удлинение – это свойство трубы, которое при воздействии высоких температур проявляется как линейное расширение. В этом существенное отличие между простым полипропиленовым изделием и армированным.

Именно неармированная полипропиленовая труба имеет высокий показатель теплового расширения. В цифрах можно представить как 150 мм на 10 метров магистрали при перепаде температуры в 1000С. Данный фактор надо обязательно учитывать при монтаже трубопроводов и делать отступы с различными инженерными решениями по компенсации теплового удлинения.

Либо можно не отягощать себя разными изысками, а использовать армированную пропиленовую трубу. Армировка значительно снижает указанный коэффициент.

Среди всех разновидностей такого продукта наиболее стабильной является труба со стекловолоконной составляющей, показатели которой в разы меньше 1,5 см на 10м.

Кроме того, имеется целая группа изделий с алюминиевой фольгой в качестве компенсатора. Эти образцы применяются при установке системы обогрева. Маркировка полипропиленовых труб для отопления показывает, какие виды комбинаций использованы при изготовлении.

Выбор подходящей трубы

1. Наружный вариант представляет собой изделие, «обернутое» алюминиевым покрытием. Концы такой «обертки» не спаиваются, иногда (в варианте комбинированном с прозрачным полиэтиленом можно даже увидеть скрытую внутри часть, армированную фольгой, края которой не смыкаются и имеют зазор). Лента фольги, которая применяется при изготовлении таких образцов, является тем самым компенсатором теплового расширения. К укреплению самой трубы отношения не имеет.
2. Существует разновидность, когда труба состоит из двух составляющих почти равных между собой – полипропилен и армирование.
3. Гибридный вариант, когда труба состоит из трех компонентов. Внешний слой полипропиленовый, затем фольга в качестве компенсатора и полиэтилен.

Маркировка полипропиленовых труб для водоснабжения поможет с выбором материала для проведения работ по обустройству системы подачи воды. Прочность любых армированных образцов одинакова. Обращать внимание надо на их способность компенсировать тепловое удлинение.

Самым хорошим вариантом для подвода водоснабжения (холодного) является выбор простой полипропиленовой трубы. Освоение процедуры пайки системы с этого изделия позволит приобрести необходимый навык, а в последующем сравнить и оценить удобство работы с данным изделием.

Кроме того, использование такой трубы является положительным в плане финансовых затрат (довольно бюджетный вариант).

Магистраль трубопровода холодной воды, выполненная с применением этого материала, уменьшает риск брака при монтаже или в процессе эксплуатации.

Если это делается своими руками, то разница между работой с армированным материалом и простыми полипропиленовыми трубами без дополнительных слоев, ощущается даже в том случае, когда нет большого опыта работы.

Использование труб, армированных стекловолокном для подвода горячей воды, является беспроигрышным вариантом, поскольку именно этот материал надежен, практичен, удобен и имеет большой компенсационный коэффициент. Отличный выбор для отопительной системы (пайка не требует дополнительной обработки, счистки фольги, соединительных конца трубы с фитингом, не будет «гулять», провисать и выскальзывать из крепежных клипсов).

Остальные образцы не являются такими универсальным, что делает их менее востребованными.

Упростить процесс монтажа за счет правильного выбора расходных материалов

Итак, монтаж. Наиболее простой в обращении и удобной в работе является неармированная пропиленовая труба. Ее однородная структура дает возможность беспрепятственного соединения с муфтами, фитингами и пр. Такой же практичной в обращении является изделие, армированное стекловолокном, которое плавится хорошо и не требует дополнительных обработок.

Для варианта соединения труб, армированных алюминием, имеются некоторые особенности. И инструкция действий – подготовки и соединения такого материала пошагово выглядит следующим образом:

1. Алюминий, расположенный на наружном слое в месте соединения (вхождение в муфту или фитинг) нужно обязательно зачистить. Иначе о добротном сцеплении говорить не приходится. Компенсаторная фольга просто не даст довести наружный слой пропилена до состояния «склеивания». Но это не повод отказываться от применения такого вида трубы, ибо имеется специальное зачистное приспособление, которое устранит данное неудобство.
2. Если речь идет о внутренней армировке, то такую трубу надо будет также зачистить. Приспособление уберет алюминиевую фольгу, а кроме того, еще торцует трубу, то есть сделает срез под прямым углом.

Когда наружный слой сплавляется с внутренним и заходит в фитинг, зачищается компенсаторная фольга от попадания влаги. Если срез соединяемых частей будет неровным, возможно некачественное спаивание деталей, что со временем может спровоцировать попадание влаги под наружный слой. Отсюда образование пузырей, деформация и как итог необходимость замены участка поврежденной трубы, в худшем варианте с несколькими бракованными зонами – замена трубопровода полностью.

Полипропиленовые трубы стали настоящим прорывом в обустройстве инженерных систем в быту, отличной альтернативой металлическим изделиям, которые не так долговечны в эксплуатации (коррозия) и затратны финансово.

Именно поэтому все большее количество желающих улучшить бытовые условия выбирают трубы ПВХ.

Технология современного производства выстроена так, что вместе выпускаются всевозможные соединительные детали (муфты, фитинги, крепежные клипсы и пр.). Закупка комплектующих одного производителя создаст дополнительное удобство при ведении работ.

aqua-sovet.ru

Маркировка полипропиленовых труб

Трубы из полипропилена выпускают с различными техническими характеристиками, которые отображаются в специальной маркировке.

Для того чтобы избежать ошибок при выборе необходимых труб для горячего или же холодного водоснабжения, а также и для отопления, нужно иметь представление о той маркировке, которая на трубу нанесена и является как бы ее паспортом.

Номинальное давление

1. Буквы PN обозначают номинальное давление. Оно выражается в барах (кг/см2). PN – это неизменное номинальное внутреннее давление воды с температурой 20 градусов Цельсия, выдерживаемое трубами безотказно в течение 50 лет.
2. Больше всего распространены полипропиленовые трубы PN 25, PN 20, PN 16 и PN 10. Тут нужно учесть то, что чем толще у трубы стенка, то тем выше будет обозначение PN. Маркировка полипропиленовых труб для отопления обозначена PN 20 и PN 25. Также они подходят и для обустройства горячего водоснабжения.
3. Некоторые производители изготовляют трубы, на которых идет синяя продольная полоса для холодной воды (PN 10). Красная полоса на трубах говорит о том, что они предназначаются для воды горячей (PN 20). Есть таблицы, по которым рассчитывается срок службы трубы, руководствуясь данными по температуре воды и ее давлению. Чем будет выше давление и если температура воды выше 20 градусов, тем меньше прослужит труба.

Обозначение материала

1. Разные изготовители труб используют различные обозначения. Но буквы РР всегда свидетельствуют о том, что трубы сделаны из полипропилена. Если вы увидели обозначения РРН, РР-тип 1 или же РР-1, то это изделие изготовлено из первого типа полипропилена – гомополимера. Обозначения РР-тип 2, РР-2, или РРВ – трубы сделаны из блоксополимера. Однако лучшим признан рандом сополимер: РР-3, PPR, PP-random, PPRC.
2. Маркировка полипропиленовых труб для водоснабжения холодной воды будет обозначена РРН. Такие трубы применяются и при прокладке вентиляции. Трубы, маркированные РРВ, находят свое применение в центральном и автономном отоплении и холодном водоснабжении.
3. Трубная продукция с маркировкой PPR распространена больше всего благодаря своей повышенной теплостойкости. Поэтому они подходят и для горячей воды, и для холодной, а также для отопительных систем разнообразного вида.

Маркировка полипропиленовых труб

Что еще обозначено в маркировке

1. Диаметр трубы и минимальный размер ее стенок. Специально принятая схема для этого обозначения похожа на нашу метрическую систему мер. Диаметры трубы обозначены в миллиметрах цифрами – от 10 и до 1200 мм.
2. Дата выпуска, номер партии и другое. Сведения в 15 цифрах обозначены двумя последними цифрами года, когда трубы были изготовлены, месяц и номер декады года, номер смены, номер партии, машины и производственной линии.
3. Товарная марка изготовителя продукции, информация о сертификате. Также имеется информация о присвоении знака качества производителю труб, который подтверждает способность выпускать изделия по национальному стандарту, обозначение материала, который применяется в производстве.

Видео: Предназначения полипропиленовых труб

truba-info.ru

Учимся расшифровывать маркировку полипропиленовых труб

Маркировка полипропиленовой трубы, несет в себе важную информацию о составе трубы и ее применении. Профессионалы легко могут прочитать и быстро выбрать нужную трубу для водоснабжения или отопления, не переплачивая денежные средства заказчика.

Но что делать, если вы сами хотите произвести монтаж водопровода на даче или в доме? В этой статье мы поговорим как правильно читать маркировку на трубах и сделать верный выбор, сэкономив деньги.

Как правило, в самом начале маркировки трубы идет название фирмы-изготовителя.

Затем обозначают тип полипропилена:

• 1 тип – обозначается PPH. Данная труба изготавливается из гомополипропилена. Сфера применения: в холодном водоснабжении, вентиляции, в промышленных целях, например, для перекачки агрессивных сред и прочее.
• 2 тип – обозначается PPB. Изготавливается из блоксополимера. Сфера применения схожа с первым типом, однако данная труба допускается для монтажа теплого пола.
• 3 тип – самый популярный среди монтажников и потребителей, его обозначают PPR. Кстати, многие теряются при виде маркировки PPR и PPRC и начинают думать, в чем отличия. На самом деле они абсолютно одинаковые. В последнее время изготовители стали применять маркировку PPR отказавшись от последней буквы. Изготавливается из рандомсополимера и может применяться для монтажа холодного, горячего водоснабжения, в различных типах систем отопления.

Существует такой вид полипропилена как PPs, особая труба допускает транспортировку жидкости с температурой 95°C.

Кстати, цвет трубы тут не играет никакой роли, это лишь краситель, который добавляют производители. Исключением является труба с черным оттенком, которая защищена от ультрафиолета.

Рядом с маркировкой типа полипропилена также можете найти маркировку, обозначающую, что это комбинированная труба, например, с прослойкой алюминия (AL) или стекловолокном (FB или Fiber). Обе такие трубы отлично подходят для систем отопления.

Затем мы можем увидеть маркировку давления (PN).

На какое давление рассчитана труба:

• PN10 – номинальное давление 10 атмосфер, данная труба подходит для холодного водоснабжения с температурой до +20°C.
• PN16 – номинальное давление 16 атмосфер, применяется для холодного водоснабжения и подачи воды с температурой не превышающей +60°C.
• PN20 – номинальное давление 20 атмосфер, применяется для холодного, горячего водоснабжения с рекомендуемой температурой не выше 75 – 80°C данные трубы можно применять и для систем отопления с максимально допустимой температурой 95°C, но необходимо учитывать, что срок службы трубы будет заметно меньше.
• PN25 – номинальное давление 25 атмосфер, если вы видите такой параметр, это может означать, что труба армированная алюминиевым слоем и применяется для систем горячего водоснабжения и отопления с рабочей температурой не превышающей +95°C.

Следом за всеми этими данными идет маркировка диаметра трубы и толщины стенки: например, 20х3,4 что в переводе означает: 20 – это внешний диаметр трубы в мм (полипропиленовые трубы всегда обозначают внешний диаметр), 3,4 – это толщина стенки в мм.

Также в маркировки трубы могут присутствовать такие данные как: нормативный документ, дата выпуска, номер партии и др.

У разных производителей порядок маркировки может отличаться от вышеуказанного, суть этого не меняется.

Еще мы хотим обратить особое внимание на то, чтобы при выборе трубы обращали внимание на ее график температур и давления, ведь вся эта маркировка с условными обозначениями PN10, PN16, PN20… указана при температуре в +20°C.

Если у вас температура теплоносителя равняется +75°C, то максимальное давление не должно превышать 6

protruby.com

маркировка и характеристики для отопления

Монтаж системы отопления – это длительный и трудоемкий процесс. Ранее применялись металлические или чугунные изделия, они имеют много недостатков, что делает процесс их эксплуатации неудобным.

Отличным вариантом труб для данного случая являются полипропиленовые, так как они способны правильно организовать циркуляцию носителя тепла, который идет непосредственно от котла. Кроме этого, такие изделия гибкие и пластичные. Они отлично подходят для обустройства теплых полов. Полипропиленовые трубы являются универсальными. Их можно применять с различными узлами системы отопления. Отличаются высоким качеством и простым процессом монтажа, стойкостью к воздействию неблагоприятных факторов и длительным сроком службы.

Маркировка

Практически любое изделие представлено в разных вариантах. Не стали исключением и полипропиленовые трубы. Они бывают нескольких видов. При этом отличаются не только по внешним признакам, но и другим параметрам, которые касаются технического уровня. Чтобы этот процесс систематизировать и упростить, специалисты разработали свою систему. Она заключается в том, что на изделие наносят цифры и буквы, то есть маркировку.

Что касается данного вида труб, то она разная и зависит от многих показателей. К ним относят расчетное давление, диаметр трубопровода, толщину изделия, дату его изготовления, марку производителя, номер партии и сертификат.

Таким образом, маркировка представлена в таком виде PN и 10, 16, 20, 25, как показано на фото. Буквы указывают номинальное давление изделия, а цифры отвечают за номинальное рабочее давление в атмосферах. В совокупности они определяют назначение трубы и срок ее эксплуатации.

Как выбрать?

Если говорить о холодной воде, то лучше отдать предпочтение тонкостенным изделиям. Они рассчитаны на температуру, которая не превышает 20 градусов. Что касается системы отопления полов, то в ней температура может достигать 40 градусов. При этом номинальное значение должно быть 10,2 атм.

Пластиковые трубы под горячую воду должны выдерживать температуру до 95 градусов и рабочее давление 25,5 атм. Такие трубы являются армированными. Также часто для монтажа систем отопления применяют универсальные полипропиленовые трубы. Они отлично подойдут как для горячей, так и для холодной воды.

Кроме данных показателей, трубы бывают разных цветов. Особой роли это при выборе изделия не играет. Лишь черный цвет имеет особенности. Он более стоек к воздействию излучения ультрафиолета. Поэтому рекомендуется применяться в тех средах, где вероятность их появления велика.

Особенности труб для горячей воды

Вопрос, какие пластиковые трубы лучше для горячей воды, беспокоит многих, так как они являются залогом качественной и длительной работы всей системы. Данный вид труб имеет ряд особенностей, которые важно знать. Главная заключается в маркировке. Данная надпись на изделии многое может о нем рассказать.

Трубы имеют характерную желтую линию, проходящую по всей длине, которая указывает то, что они предназначены для использования в газопроводе. Если же полоса синего цвета на черном фоне, то изделие применяется для водопровода холодной воды. А вот красная полоса на изделии черного цвета, которая проходит по всей длине, свидетельствует о том, что оно предназначено для водопроводов горячей воды.

Все трубы сертифицированы и безопасны для здоровья человека и окружающей среды. При этом пластик выступает наружным материалом, внутри же – армированное стекловолокно. Таким образом, инструкция может применяться для водопроводов, которые предназначены для высоких температур.

Какие трубы лучше для горячей воды?

Перепады температур негативно влияют на трубы, которые являются составной частью системы отопления. Если их неправильно выбрать, то конструкция может замерзнуть и лопнуть. Это чрезвычайное происшествие, которое может иметь серьезные последствия, особенно если произойдет в зимнее время года.

Армированные трубы для горячей воды, особенно если они высокого качества, помогут избежать этих и других проблем. Хорошим вариантом являются те, что состоят из двух слоев полиэтилена, которые сшиты между собой. Такие изделия способны выдержать высокие показатели давления. Но их стоимость будет несколько выше.

Процесс монтажа труб довольно сложный. Особенно это касается этапа сварки. Для этого необходим специальный инструмент, который используется для зачистки изделия. Его стоимость высока, и для проведения работ в домашних условиях его применять невыгодно.

Если не соблюдать технологию монтажа, то возможны проблемы при эксплуатации конструкции, так как ее прочность будет низкая. Причиной этому станет фольга, которая проникает в шов сварки. Она нарушает герметичность и крепость соединения.

Но такая проблема в армированных изделиях встречается редко, так как зачистить их не составит особого труда, и процесс их пайки можно выполнить по традиционной технологии. Таким образом, он проводится не только специалистами, но и многими умельцами самостоятельно. При этом качество работы ничем не уступает.

Такой вид труб получил много отзывов от тех, кто уже ими воспользовался. В основном они положительные, так как изделие на практике доказало, что является удобным в монтаже, практичным и надежным.

trubygid.ru

Пластиковые трубы для водопровода: анализируем и оцениваем

Монтаж пластиковых труб для водопровода своими руками осуществляется куда несложнее, чем сборка конструкций из металла. Вот из-за чего как раз полимерные изделия куда чаще используются для независимой прокладки коммуникаций.

Не считая несложного монтажа у таких конструкций имеется и другие преимущества. Ниже мы поболтаем об этих изюминках, и проанализируем наиболее востребованные разновидности среди представленных на рынке.

Преимущества и недостатки

Преимущества полимеров

Решая, какие конкретно пластиковые трубы лучше для водопровода, необходимо иметь в виду, что фактически все технополимеры владеют неспециализированным перечнем преимуществ:

• Синтетические материалы отличаются устойчивостью к химическим действиям, потому они фактически не подвержены коррозии.
• Большая эластичность и инертность состава снабжает минимальный износ в ходе эксплуатации, потому верно смонтированный трубопровод может прослужить 50 лет и более.

Обратите внимание! Это справедливо для труб с холодной водой. Что касается систем тёплого водоснабжения, то инструкция рекомендует делать профилактику либо полную замену контуров не реже чем раз в 25 лет.

• Малая масса облегчает монтаж систем, помимо этого, понижается нагрузка на несущие конструкции.
• Низкая теплопроводность материала облегчает его применение в системах тёплого водоснабжения (ГВС): кроме того при открытой прокладке риск ожогов будет минимальным.
• Полимерные стены владеют хорошими звукоизоляционными чертями, так что шум воды не будет тревожить окружающих. Кроме этого понижению громкости шума содействует гладкая внутренняя поверхность, на которой не образуются отложения.

Помимо этого, все, кто хоть раз интересовался, сколько стоит пластиковая труба для водопровода, смогут подтвердить: выбор полимерных материалов снабжает значительную экономию если сравнивать с железными изделиями.

не сильный стороны изделий из пластика

Но, у конструкций из разных технополимеров имеется и недостатки:

• Во-первых, по механическим чертям такие системы уступают контурам из стали. Пластик хуже выдерживает ударные нагрузки, а при сжатии может очень сильно деформироваться.
• Во-вторых, устойчивость материала к большим температурам очень ограничена. В большинстве случаев, верхним пределом есть + 95⁰С: для бытовых потребностей этого достаточно, но в индустрии время от времени приходится транспортировать и более тёплые жидкости.
• Наконец, различные виды пластиковых труб для водопровода предполагают применение различных технологий монтажа. Это значительно усложняет задачу в ситуации, в то время, когда необходимо состыковать пара контуров из различных материалов.

Обратите внимание! Если вы станете делать такую стыковку своими руками, то рекомендуем поискать универсальные переходники. Такие изделия оказывают помощь объединить, к примеру, металлопластиковый контур с полипроплиеновым: один вывод фитинга оформляется под пресс-муфту, а другой – под пайку и т.д.

Но, не обращая внимания на наличие недостатков, полимерные трубы представлены в продаже в очень широком ассортименте. Так что ниже мы уделить время наиболее востребованным разновидностям.

Обзор основных разновидностей

ПВХ

В случае если в отыскивании наиболее экономичного решения вы поинтересуетесь, сколько стоит метр пластиковой трубы для водопровода, то при других равных фаворитом, вероятнее, окажется труба из поливинилхлорида. К примеру, изделия для напорных контуров сечением 90 мм стоят около 100 – 120 р/м.пог., что в полной мере приемлемо кроме того в ситуации ограниченного бюджета.

Изюминками таких труб являются следующие:

• Во-первых, значительно чаще данный материал используется для обустройства наружных водоснесущих участков. Химическая инертность ПВХ и его хорошие механические показатели надёжно защищают трубу от разрушения под действием почвенных растворов и давления.
• Во-вторых, при длительно контакте с водой поливинилхлорид начинает выделять токсины. В большинстве случаев, концентрация их мала, но в любом случае понижение качества жидкости возможно отметить кроме того без анализов. Вот из-за чего ПВХ предпочитают применять только для технических водопроводов.

Для соединения изделий употребляется химическая сварка. Кроме этого вероятно применение труб в безнапорных сетях – тогда их стыкуют посредством резиновых манжет, установленных в раструбы.

Полипропилен

В отличие от поливинилхлорида, полипропилен не реагирует с водой, и потому такие детали возможно смело применять и для питьевого водопровода. Ограничивающим причиной есть склонность к деформации при нагреве: в случае если сама труба выдерживает короткое поднятие температуры до 120⁰С, то фитинг может потерять герметичность и при 80-90⁰С.

Не обращая внимания на это, полипропиленовые трубы частенько применяют для прокладки внутренних сетей.

Все разъясняется простотой устройства соединений:

• Для неразъемной стыковки патрубка и фитинга используется технология высокотемпературной пайки пластика. Разобравшись, как паять полипропилен, вы сможете освоить технологию весьма стремительного монтажа водопроводных контуров.
• У данной методики имеется очевидное преимущество: в месте стыка двух деталей образуется монолитный слой полимера, что снабжает большой уровень герметичности. Соответственно, риск протечек тут будет минимальным.

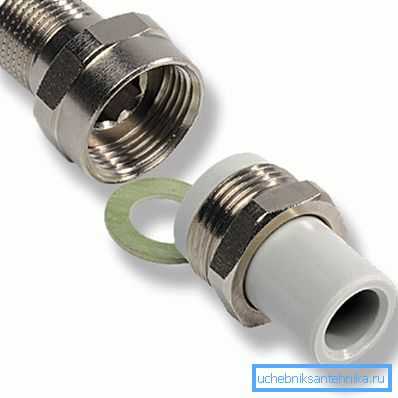

Обратите внимание! Имеется у сварного метода и недостаток: для ремонта либо ревизии нужно будет распиливать контур, а после этого делать замену поврежденного участка. Раскрутить фитинг и опять собрать его не окажется!

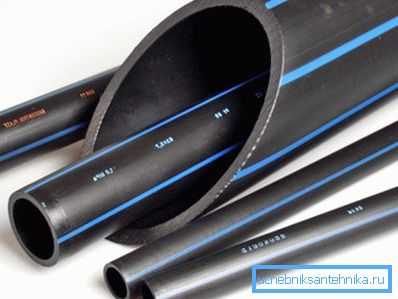

Полиэтилен

Маркировка пластиковых труб для водопровода, изготовленных из полиэтилена, довольно часто содержит сокращения PE и PE-X.

Что же они обозначают?

• Простые изделия из полиэтилена (PE) смогут производиться как при низком, так и при большом давлении. Первая разновидность широко применяется при прокладке магистралей, но при низкой температуре делается хрупкой.
• Полиэтилен большого давления (ПЭВД) более стабилен, но и он достаточно быстро теряет эластичность, особенно при взаимодействии с тёплой водой.
• В последнее время в качестве альтернативы простому полиэтилену стали применять так называемый сшитый полимер (PE-X). Его получают в следствии обработки сформованных деталей ультрафиолетовым излучением, которое оптимизирует структуру молекул технополимеры. Благодаря таковой обработке трубы PE-X выдерживают нагрев до 95⁰С.

Обратите внимание! PE – X возможно использовать кроме того в системах отопления, и при монтаже теплых водяных полов.

Металлопластик

И все же, если вы планируете обустроить наиболее долговечный и надежный водопровод, стоит остановить свой выбор на металлопластике. Само собой разумеется, цена у этого материал немного выше, чем у прошлых, но в малых масштабах (а на типовую квартиру необходимо всего пара метров) лучше не экономить.

Для металлопластиковых труб свойственны такие особенности:

• Структура изделия включает в себя два слоя полимеров, между которым находится узкая алюминиевая фольга. Такая конструкция трубной стены снабжает не только прочность, но и устойчивость к перепадам температур.

• МП-трубы хорошо гнутся, так что при наличии определенных навыков возможно проложить контуры с минимумом соединений. Это очень нужное уровень качества, потому, что фитинги для металлопластика стоят недешево, да и для их установки нужно купить особый инструмент.
• При условии верной установки кроме того в системе ГВС металлопластик может прослужить 50 лет и более без ремонта. Единственным, на что стоит обращать внимание, будет ограничение по давлению, но с данной точки зрения неприятности вероятны разве что при применении материала в отопительной системе.

Заключение

Низкая (если сравнивать с конструкциями из металла и керамики) цена пластиковых труб для водопровода во многом обуславливает их популярность. Само собой разумеется, в применении некоторых разновидностей этих изделий имеется ограничения, но в целом они в полной мере пригодны для применения не только в быту, но и в некоторых отраслях индустрии.

Более детально ознакомиться с ассортиментом и свойствами труб возможно, просмотрев видео в данной статье.

uchebniksantehnika.ru

видео-инструкция по монтажу своими руками, как паять, какие лучше, маркировка, стоимость, сколько стоит метр, виды, фото и цена

Монтаж пластиковых труб для водопровода своими руками осуществляется куда проще, чем сборка конструкций из металла. Вот почему именно полимерные изделия куда чаще применяются для самостоятельной прокладки коммуникаций.

Кроме простого монтажа у таких конструкций есть и другие достоинства. Ниже мы поговорим об этих особенностях, а также проанализируем наиболее востребованные разновидности среди представленных на рынке.

Из полимеров производится огромное количество деталей для систем водоснабжения

Достоинства и недостатки

Преимущества полимеров

Решая, какие пластиковые трубы лучше для водопровода, нужно иметь в виду, что практически все технополимеры обладают общим списком преимуществ:

• Синтетические материалы отличаются устойчивостью к химическим воздействиям, потому они практически не подвержены коррозии.
• Значительная эластичность и инертность состава обеспечивает минимальный износ в ходе эксплуатации, потому правильно смонтированный трубопровод может прослужить 50 лет и более.

Обратите внимание! Это справедливо для труб с холодной водой. Что касается систем горячего водоснабжения, то инструкция рекомендует выполнять профилактику или полную замену контуров не реже чем раз в 25 лет.

• Малая масса облегчает монтаж систем, кроме того, снижается нагрузка на несущие конструкции.
• Низкая теплопроводность материала облегчает его использование в системах горячего водоснабжения (ГВС): даже при открытой прокладке риск ожогов будет минимальным.
• Полимерные стенки обладают хорошими звукоизоляционными характеристиками, так что шум воды не будет беспокоить окружающих. Также снижению громкости шума способствует гладкая внутренняя поверхность, на которой не образуются отложения.

При необходимости можно изготовить даже такую конструкцию

Кроме того, все, кто хоть раз интересовался, сколько стоит пластиковая труба для водопровода, могут подтвердить: выбор полимерных материалов обеспечивает существенную экономию по сравнению с металлическими изделиями.

Слабые стороны изделий из пластика

Впрочем, у конструкций из различных технополимеров есть и недос

gidroguru.com
