Масса металлического листа – Вес листа из стали и других металлов

alexxlab | 27.07.2020 | 0 | Вопросы и ответы

Содержание

виды металла и формы исполнения, марки изделий и вычисление массы 1 м2

Из всех прокатных изделий металлургии проще всего определить вес стального листа: формула для нахождения объёма прямоугольного параллелепипеда, каковым является пластина, известна из курса начальной школы: длина, ширина, высота. Остаётся умножить полученное произведение на плотность металла, и будет получен расчётный вес. Но в некоторых случаях такая схема вычислений не срабатывает.

Зависимость веса от размеров

При закупках листового металла приходится оперировать с массой отдельных пластин, если их приобретают по количеству или общим весом стальной поверхности, которую требуется построить. Такая необходимость связана не только с установлением цены, но и с наймом подъёмной техники при выполнении погрузоразгрузочных работ. Обычно вычисления делают калькулятором в последовательности:

  • устанавливают удельный вес материала листа — если это сталь, то плотность составляет 7,85 т/м3;
  • определяют объём единичной пластины и умножают на их количество, или общую площадь металла — на толщину;
  • конечный результат — расчётный вес стали получают по формуле Р = V *7,85 с размерностью в тоннах, если величины принимались в метрах.

Пример: сталь листовая, вес 1 м² пластины толщиной 10 мм составит 1*0,01*7,85 = 0,0785 т, или 78,5 кг. При изготовлении листового проката устанавливаются допуски на предельные отклонения габаритов от номинальных параметров. В результате получаются погрешности между расчётными значениями массы металла и фактическими, полученными в итоге взвешивания. Величина различий тем больше, чем шире поле допуска.

Другой фактор, влияющий на вес листовой стали — наличие покрытия на оцинкованном металлическом прокате или рифления и просечек на определённых марках изделий. В помощь покупателям изготовители и поставщики на своих сайтах помещают автоматический калькулятор, значительно упрощающий вычисления.

Если известен вес листа металла, несложно посчитать количество пластин в тонне или пачке с указанием массы.

Материалы для листового металла

Плоский прокат применяется во многих отраслях промышленности — как в несущих конструкциях, так и в декоративно-отделочных целях. Помимо стали, в качестве сырья для его производства используют:

  • алюминий;
  • медь;
  • цинк;
  • сплавы.

Часто металлические листы применяют в качестве кровли, скрепляя пластины между собой фальцами вручную или посредством инструментов. Все перечисленные материалы пригодны для этой цели. Кроме цинка, который в чистом виде не используют: его напыляют на сталь, или сплавливают с медью и титаном — получают так называемый титаноцинк. ‘

Естественно, что вес изделий каждого металла будет значительно отличаться, потому как плотность алюминия 2,72, меди 8,3―8,9, цинка — 7,13, титана 4,51 т/м3.

Разновидности стали плоского проката

Благодаря отличным конструкционным свойствам, плоский прокат сплавов железа получил повсеместное распространение. Существует несколько параметров, по которым разделяют листовую сталь:

  • толщина — тонкие пластины 0,35―3,99 мм и толстые свыше четырёх до 160 мм;
  • технология — холодно- и горячекатаные с маркировками ХК, ГК, оцинкованные, нержавеющие и просечно-вытяжные листы;
  • назначение — электротехническая, судостроительная, броневая, котельная, жаропрочная и другие виды стали;
  • профиль бывает прямым, штампованным или гофрированным, в том числе под кровельную черепицу.

Применяется плоский прокат преимущественно в машиностроении и возведении сооружений. Требования к листовому металлу определяются условиями, в которых он будет употребляться.

Особенности стальных листов

На практике чаще всего пользуются классификацией по признаку технологии изготовления. Краткая характеристика плоского проката стали:

  1. Оцинкованный тип изготавливают из одноимённых металлов. Феррооснову покрывают элементом Zn полностью или с одной стороны. Выпускают несколько видов: профнастил, гладкий лист и гофрированный.
  2. Холоднокатаный сорт — это пластины и полосы из сталей Ст10―Ст45 толщиной от нескольких микрон до 3 мм. Поставляется от изготовителя в рулонах и листах с обрезанным краем.
  3. Горячекатанный толстолистовой прокат изготавливают из марок Ст0―Ст5. Выпускают и тонкие пластины размером 0,5―3,9 мм.

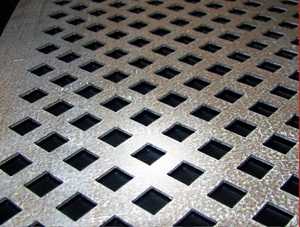

  4. Просечно-вытяжной (ПВЛ) сорт получают способом одновременных операций: на лист наносят надрезы и удлиняют его — образуются ячейки. За счёт такой технологии вес плоского проката уменьшается на 70% против цельного изделия.
  5. Рифлёный тип обеспечивает гладкому листу свойство противоскольжения. Изготавливается из обычной углеродистой стали Ст0―Ст3, часто выпускают декоративные изделия из нержавейки. Ромбические или чечевичные выступы составляют 0,1―0,3 толщины листа и наносятся в виде рисунка. Размеры рифлений 30х70 с промежутками между ними до 20―30 мм.

Выступы увеличивают вес листового металла. Таблица массы гладкого проката и двух типов рифлёного приведена ниже. Значения указаны через дробь для пластин: без выступа, с рифлениями чечевица, ромб:

Сталь листоваяВес 1 м², выраженный в килограммах
Толщина металла в миллиметрах — 323,55/24,15/―
431,4/32,2/33,5
539,25/40,5/41,8
647,1/48,5/50,1
862,8/64,9/66,8
1078,5/―/―

В таблице приведена расчётная масса из условий: плотность стали 7,85 т/м3, размеры и расстояния между выступами усреднены. Высота рифления — 0,2 от толщины гладкого листа.

tokar.guru

Вес листового металла таблица | Профлазермет

Вес листа из стали зависит от его технических характеристик: площади и толщины проката, способа прокатки, наличия или отсутствия кромки.

Определение веса металлопроката

Массу стали можно определить расчетным способом по формуле:

масса стали =длина*ширина*толщина*7,85

7.85 кг/дм3 в данной формуле – это плотность стали толщиной в 1 мм. Данная формула достаточно общая. Помимо величин, присутствующих в формуле, необходимо учитывать следующие параметры:

  • какая кромка: не обрезанная или обрезанная;
  • плоскостность стали: ПО – особо высокая плоскостность, ПВ – высокая плоскостность, ПУ – улучшенная плоскостность; ПН – нормальная плоскостность;
  • характер прокатки: холоднокатаная сталь или горячекатаная;
  • точность прокатки;
  • наличие рифления на стали;
  • наличие оцинковки и пр.

С учетом этих параметров будет меняться масса листового проката.

Для точного определения массы стальных пластин можно воспользоваться табличными параметрами, которые приведены ниже.

В данной таблице приведены расчетные параметры листа стального при известных ширине и толщине. К примеру, при ширине проката 50 мм и толщине 1,5 мм, его масса составит 2,34 кг/м.

Холоднокатная сталь


Чтобы узнать, сколько весит металл с рифлением, можно воспользоваться приведенной ниже таблицей для двух типов рифления.

Толщина, мм Масса, кг/м2Толщина, мм Масса, кг/м2
Ромбическое рифлениеЧечевичное рифление
2,521,02,520,1
3,025,13,024,2
4,0
33,54,032,2
5,041,85,040,5
6,059,06,048,5
8,066,08,064,9
10,083,010,080,9
12,099,312,096,8

Табл.4 Масса рифленой стали

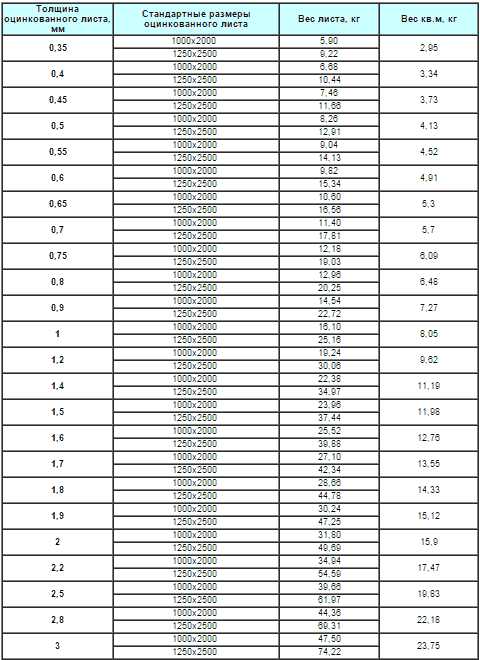

Для оцинкованной стали тоже существуют табличные значения.

proflasermet.ru

Металл листовой – сколько весит 1 металлический лист, 1 м2, предельные отклонения

Теоретическая масса металлического листа

Зная стоимость тонны, легко подсчитать цену 1 металлического листа. Для этого необходимо знать вес единицы продукции. В таблице ниже приводится теоретический вес для листов толщиной 0,5 – 60 мм наиболее популярного и востребованного раскроя – 1250х2500, 1500х6000 и 2000х6000 мм (в зависимости от толщины металла).

Следует учесть, что данной таблицей можно воспользоваться для определения приблизительной стоимости металлического листа, так как вес проката определяется для стандартной плотности стали 7,85 кг/м3 и может незначительно отличаться в зависимости от марки стали и технических условий завода – изготовителя.

Толщина листа Вес 1 м2 Вес 1 листа, кг Толщина листа Вес 1 м2 Вес 1 листа, кг
мм кг 1250 x 2500 мм 1500 x 6000 мм мм кг 1250 x 2500 мм 1500 x 6000 мм
0,5 3,93 12,28 - 5,0 39,3 353,25 471,00
0,55 4,32 13,50 - 6,0 47,1 423,90 565,20
0,6 4,72 14,75 - 7,0 55,0 494,55 659,40
0.7 5,50 17,19 - 8,0 62,8 565,20 753,60
0,8 6,28 19,63 - 9,0 70,7 635,85 847,80
0,9 7,06 22,06 - 10,0 78,5 706,50 942,00
1,0 7,85 24,53 - 12,0 94,2 847,80 1130,4
1,2 9,49 29,66 - 14,0 109,9 989,10 1318,8
1,4 10,99 34,34 - 16,0 125,9 1133,1 1510,8
1,5 11,77 36,78 - 18,0 141,3 1271,7 1695,6
1,7 13,34 41,69 - 20,0 157,0 1413,0 1884,0
1,8 14,13 44,16 - 22,0 172,7 1554,3 2072,4
1,9 14,91 46,59 - 25,0 196,3 1766,3 2355,0
2,0 15,70 49,06 - 30,0 235,5 2119,5 2826,0
2,5 19,62 61,31 - 40,0 314,0 2826,0 3768,0
3,0 23,55 73,59 211,95 50,0 392,5 3532,5 4710,0
4,0 31,04 97,00 279,36 60,0 471,0 4239,0 5652,0

Предельные отклонения при производстве листового металла

Любой листовой металл выполняется с размерными отклонениями по длине, ширине, толщине, величина которых зависит от прокатного оборудования. Для горячекатаной продукции по ГОСТ 19903, произведенной в листах, существуют следующие предельные отклонения:

  • по ширине составляет +10 мм (для проката с обрезной кромкой) или + 20 мм (для проката с необрезной кромкой)
  • по длине может варьироваться от +10 (при длине листов до 1500 мм) и до +15 мм (при длине листов свыше 1500 мм)

Кроме того, величины допусков в размерах металлических листов зависят от:

  • точности прокатки (повышенная, нормальная точность)
  • назначения проката (прокат для авиационной промышленности допускается производить с минусовыми допусками)

Продажа металла с учетом возможных допусков

Изменения размерных параметров на величину предельных отклонений сказывается на увеличении веса единицы проката. В результате после взвешивания и при отгрузке продукции цена может незначительно увеличиться по сравнению с теоретически рассчитанной величиной.

APEX METAL продает листовой прокат не только в рулонах и листах стандартного раскроя, но оказывает услугу плазменной, газовой, лазерной резки, продольно -поперечной рубки. Стоимость листового металла зависит от марки стали (качественные стали, легированные стали или углеродистые стали обыкновенного качества), способа обработки поверхности и объема закупаемой продукции.


apex-metal.ru

Масса листа стального | Таблица теоретического веса листового металла

Таблица теоретического массы листового металла(масса листа стального)

Лист холоднокатаный ГОСТ 19904-90 сталь 08пс/кпВес 1 м2 (кг)
Лист хк 0.53,925кг
Лист хк 0.64,71кг
Лист хк 0.75,5кг
Лист хк 0.86,28кг
Лист хк 0.97,06кг
Лист хк 1.07,85кг
Лист хк 1.29,42кг
Лист хк 1.410,99кг
Лист хк 1.511,77кг
Лист хк 1.814,13кг
Лист хк 2.015,7кг
Лист хк 2.519,62кг
Лист хк 3.023,5кг
Лист хк 3.527,47кг

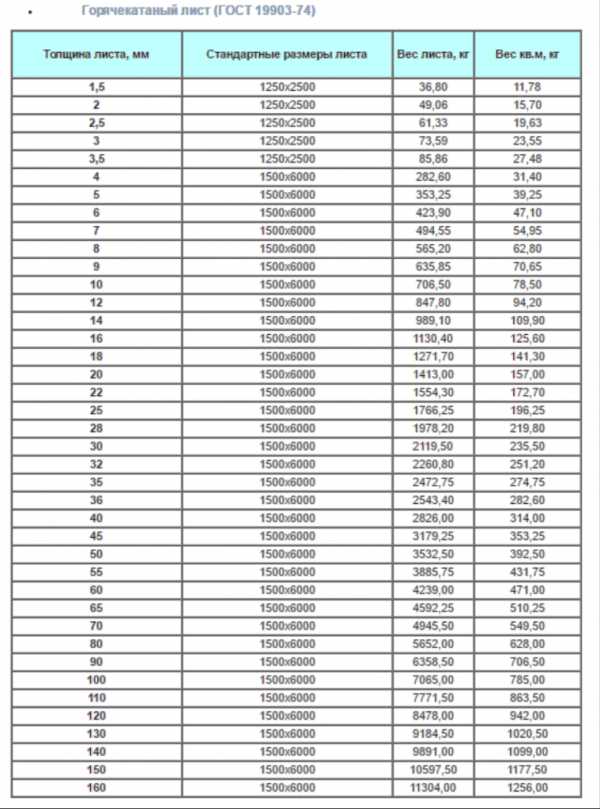

Масса листа стального горячекатаного ГОСТ 16223/14637

  Лист горячекатаный сталь ст3сп/пс5

Вес 1 м2 (кг)

Лист гк 1.5

11,77

Лист гк 2.0

15,7

Лист гк 2.5

19,62

Лист гк 3.0

23,5

Лист гк 4.0

31,4

Лист гк 5.0

39,25

Лист гк 6.0

47,1

Лист гк 8.0

62,8

Лист гк 10.0

78,5

Лист гк 12.0

94,2

Лист гк 14.0

109,9

Лист гк 16.0

125,6

Лист гк 18.0

141,3

Лист гк 20.0

157

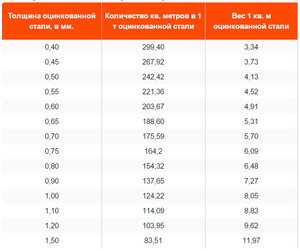

Масса листового металла оцинкованного ГОСТ  14918-80

  Лист оцинкованный сталь 08пс/кп

Вес 1 м2 (кг)

Лист оцинк 0.4

3,34

Лист оцинк 0.45

3,73

Лист оцинк 0.5

4,13

Лист оцинк 0.55

4,52

Лист оцинк 0.6

4,91

Лист оцинк 0.7

5,70

Лист оцинк 0.75

6,09

Лист оцинк 0.8

6,48

Лист оцинк 0.9

7,27

Лист оцинк 1.0

8,05

Лист оцинк 1.2

9,62

Лист оцинк 1.5

11,97

Лист оцинк 2.0

15,9

Лист оцинк 2.5

19,82

Масса листового металла рифленого ГОСТ 8568-77

  Лист рифленый чечевица сталь ст3сп/пс5

Вес 1 м2 (кг)

Лист чечевица/ромб 3.0

 24,5

Лист чечевица/ромб 4.0

32,2

Лист чечевица/ромб 5.0

40,5

Лист чечевица/ромб 6.0

48,5

Лист чечевица/ромб 0.8

64,9

Лист чечевица/ромб 10

80,9

Лист чечевица/ромб 12

96,8

ros-met.com

как рассчитать удельный вес алюминия

Вес является важной и неотъемлемой характеристикой любого металлического изделия. При продаже или покупке для его определения чаще всего используется взвешивание, но в быту, учете и многих других случаях определить массу таким способом не всегда возможно. Все дело в том, что листы имеют большую площадь, поэтому нужные весы найти непросто. Например, для большинства металлических листов, стандартными являются размеры 1,5х6 м. Чтобы это узнать применяется таблица веса листового металла или расчет производится по формулам.

Методы определения

Методы определения массы можно условно разделить по способам расчета:

  1. По удельному весу листового металла из таблиц в ГОСТАХ или специализированных справочниках.
  2. Самостоятельный расчёт удельной массы 1 м² металлического листа.
  3. Онлайн-калькуляторы на специализированных сайтах. Они еще называются методами определения теоретического веса.

Абсолютно точный вес определить невозможно, потому что любой металлический прокат производится с определенными допусками. Предельные отклонения по каждому изделию можно найти в ГОСТАХ или ТУ производителя. Еще одним моментом, который может повлиять на определение теоретической массы, является удельный вес 1 м³ металла, используемый для расчетов.

К примеру, стоит задача рассчитать сколько весит лист алюминия. Для этого нужно использовать таблицу удельного веса алюминия листового. В ней указано, что он равен 2850 кг в 1 куб. м. Это плотность самых распространенных алюминиевых сплавов В95, В95−2, В95−1, но марок алюминия очень много, и их плотность также немного разнится. Узнать, сколько весит алюминий или любой другой металл (подразумевается удельный) в конкретном изделии, можно из сертификата качества завода-изготовителя. Разница между теоретической и реальной массой настолько незначительна, что ей можно с легкостью пренебречь.

Расчет при помощи таблиц

Этот метод определения теоретического веса получил широкое распространение. При его применении требуется минимум вычислений, что сводит к минимуму возможность возникновения ошибки при математических расчетах. В таблицах помимо данных о весе 1 м² металлических листов есть сведения о весе 1 пог. м для самых распространенных типоразмеров металлопроката.

Чтобы посчитать вес металлического листа, необходимо взять из таблицы значение веса 1 м² листа нужной толщины и марки стали и умножить его на ширину и длину (m=PxLxH). Если лист стандартного типоразмера, можно взять из таблицы значение массы 1 пог. м соответствующей толщины, ширины и марки стали, умножить его на длину (m=PxL). Для некоторых марок стали нет или затруднительно найти табличные значения веса 1 м² листа, но обязательно есть переводной коэффициент.

Коэффициент является числом, на которое необходимо умножить базовую величину плотности, чтобы получить значение для определенной стали или сплава. Базовая величина плотности стали равна 7850 кг на 1 м³. Например, имеется бронзовый лист марки ОЦС 5−5−5 шириной 1 м, длиной 2 м и толщиной 2 мм. Переводной коэффициент для бронзы ОЦС 5−5−5 равен 1,12. Толщину в мм переводим в метры (2 мм = 0,002 м). Таким образом, масса листа равна 7850 х 1,12 х 1 х 2 х 0,002=35,168 кг.

Самостоятельные вычисления

Когда под рукой нет ГОСТовских или специализированных справочников, можно самостоятельно вычислить удельную массу 1 м² листа. Это легче, чем кажется на первый взгляд. Если рассчитать массу 10 алюминиевых листов длиной 2 м, шириной 1,5 и толщиной 3 мм. Алгоритм действий такой:

  1. Взять из справочников значение плотности искомого материала или переводной коэффициент. Для алюминия плотность 2850 кг/м³. (Если брать переводной коэффициент, получается такое же значение 7850х0,363 = 2850 кг/м³).
  2. Считается удельная масса 1 м² листа: 2850х1х1х0,003=8,55 кг.
  3. Определятся площадь одного листа по формуле S=LxH, где L — длина, Н — ширина. S=2х1,5=3 м².
  4. Высчитывается масса 1 листа 3х8,55=26,65 кг.

Вес 10 листов:26,65х10=265,5 кг. Можно посчитать массу без промежуточного вычисления удельного веса 1 м² листа, но посчитав один раз, способ можно использовать так же, как и табличное значение.

Использование онлайн-калькуляторов

Когда под рукой есть доступ к интернету, рассчитать массу любого металлопроката можно за считаные секунды. Достаточно смартфона с выходом в интернет или наличием специальной программы. Алгоритм расчета с использованием таких калькуляторов предельно простой. В первую очередь выбирается тип металлопроката и марка стали, из которой он произведен. Заполняются все необходимые поля для расчета (толщина, длина, ширина) и нажимается кнопка для произведения расчета. Главное при таком методе — правильно указать все данные в требуемых единицах измерения.

obrabotkametalla.info

как рассчитать удельный вес алюминия

Вес является важной и неотъемлемой характеристикой любого металлического изделия. При продаже или покупке для его определения чаще всего используется взвешивание, но в быту, учете и многих других случаях определить массу таким способом не всегда возможно. Все дело в том, что листы имеют большую площадь, поэтому нужные весы найти непросто. Например, для большинства металлических листов, стандартными являются размеры 1,5х6 м. Чтобы это узнать применяется таблица веса листового металла или расчет производится по формулам.

Методы определения

Методы определения массы можно условно разделить по способам расчета:

  1. По удельному весу листового металла из таблиц в ГОСТАХ или специализированных справочниках.
  2. Самостоятельный расчёт удельной массы 1 м² металлического листа.
  3. Онлайн-калькуляторы на специализированных сайтах. Они еще называются методами определения теоретического веса.

Абсолютно точный вес определить невозможно, потому что любой металлический прокат производится с определенными допусками. Предельные отклонения по каждому изделию можно найти в ГОСТАХ или ТУ производителя. Еще одним моментом, который может повлиять на определение теоретической массы, является удельный вес 1 м³ металла, используемый для расчетов.

К примеру, стоит задача рассчитать сколько весит лист алюминия. Для этого нужно использовать таблицу удельного веса алюминия листового. В ней указано, что он равен 2850 кг в 1 куб. м. Это плотность самых распространенных алюминиевых сплавов В95, В95−2, В95−1, но марок алюминия очень много, и их плотность также немного разнится. Узнать, сколько весит алюминий или любой другой металл (подразумевается удельный) в конкретном изделии, можно из сертификата качества завода-изготовителя. Разница между теоретической и реальной массой настолько незначительна, что ей можно с легкостью пренебречь.

Расчет при помощи таблиц

Этот метод определения теоретического веса получил широкое распространение. При его применении требуется минимум вычислений, что сводит к минимуму возможность возникновения ошибки при математических расчетах. В таблицах помимо данных о весе 1 м² металлических листов есть сведения о весе 1 пог. м для самых распространенных типоразмеров металлопроката.

Чтобы посчитать вес металлического листа, необходимо взять из таблицы значение веса 1 м² листа нужной толщины и марки стали и умножить его на ширину и длину (m=PxLxH). Если лист стандартного типоразмера, можно взять из таблицы значение массы 1 пог. м соответствующей толщины, ширины и марки стали, умножить его на длину (m=PxL). Для некоторых марок стали нет или затруднительно найти табличные значения веса 1 м² листа, но обязательно есть переводной коэффициент.

Коэффициент является числом, на которое необходимо умножить базовую величину плотности, чтобы получить значение для определенной стали или сплава. Базовая величина плотности стали равна 7850 кг на 1 м³. Например, имеется бронзовый лист марки ОЦС 5−5−5 шириной 1 м, длиной 2 м и толщиной 2 мм. Переводной коэффициент для бронзы ОЦС 5−5−5 равен 1,12. Толщину в мм переводим в метры (2 мм = 0,002 м). Таким образом, масса листа равна 7850 х 1,12 х 1 х 2 х 0,002=35,168 кг.

Самостоятельные вычисления

Когда под рукой нет ГОСТовских или специализированных справочников, можно самостоятельно вычислить удельную массу 1 м² листа. Это легче, чем кажется на первый взгляд. Если рассчитать массу 10 алюминиевых листов длиной 2 м, шириной 1,5 и толщиной 3 мм. Алгоритм действий такой:

  1. Взять из справочников значение плотности искомого материала или переводной коэффициент. Для алюминия плотность 2850 кг/м³. (Если брать переводной коэффициент, получается такое же значение 7850х0,363 = 2850 кг/м³).
  2. Считается удельная масса 1 м² листа: 2850х1х1х0,003=8,55 кг.
  3. Определятся площадь одного листа по формуле S=LxH, где L — длина, Н — ширина. S=2х1,5=3 м².
  4. Высчитывается масса 1 листа 3х8,55=26,65 кг.

Вес 10 листов:26,65х10=265,5 кг. Можно посчитать массу без промежуточного вычисления удельного веса 1 м² листа, но посчитав один раз, способ можно использовать так же, как и табличное значение.

Использование онлайн-калькуляторов

Когда под рукой есть доступ к интернету, рассчитать массу любого металлопроката можно за считаные секунды. Достаточно смартфона с выходом в интернет или наличием специальной программы. Алгоритм расчета с использованием таких калькуляторов предельно простой. В первую очередь выбирается тип металлопроката и марка стали, из которой он произведен. Заполняются все необходимые поля для расчета (толщина, длина, ширина) и нажимается кнопка для произведения расчета. Главное при таком методе — правильно указать все данные в требуемых единицах измерения.
