Тема 2 Масштабы. Нанесение размеров на чертежах деталей

Содержание темы:

    1. Масштабы

    2. Условные знаки

    3. Правила нанесения размеров и размерных линий

    4. Различные случаи нанесения размеров

Тема 2.1. Масштабы

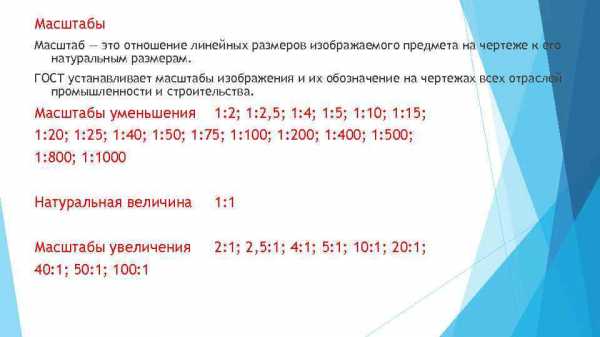

Масштаб — это отношение линейных размеров изображаемого предмета на чертеже к его натуральным размерам.

ГОСТ 2.302-68* устанавливает масштабы изображения и их обозначения на чертежах всех отраслей промышленности и строительства (табл. 6).

Таблица 6

Масштабы уменьшения

1:2; 1:2,5; 1:4; 1:5; 1:2; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000

Натуральная величина

1:1

Масштабы увеличения

2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

При проектировании генеральных планов крупных объектов допускается применять масштабы 1:2000; 1:5000; 1:10000; 1:20000; 1:25000; 1:50000.

Тема 2.2. Условные знаки

— знак диаметра

— знак радиуса

— знак толщины

— знак длины

— знак квадрата

— знак конусности

— знак уклона

Тема 2.3. Правила нанесения размеров и размерных линий

(ГОСТ 2.307-68*)

Рис. 10

Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура — 10 мм.

Тема 2.4. Различные случаи нанесения размеров

Рис. 11

    1. Расположение размерных чисел при параллельных линиях (в шахматном порядке) и нанесение размеров при недостатке места;

    2. Нанесение размеров квадрата;

    3. Нанесение размеров при соединении вида и разреза, нанесение размеров для фасок;

    4. Нанесение угловых размеров;

    5. Расположение размерных чисел при разных наклонах размерных линий;

    6. Нанесение размеров радиусов;

    7. Прерывание линии возле стрелки при недостатке места для неё;

    8. Указание размеров повторяющихся элементов и нанесение размеров диаметра.

Вопросы для самоконтроля.

  1. Какие масштабы изображений применяют на строительных чертежах?

  2. Могут ли пересекаться на чертеже размерные линии?

  3. Какие бывают размеры?

  4. каким должно быть минимальное расстояние между размерной линией и линией контура?

Тема 3 Геометрические построения

Содержание темы:

    1. Построение и обозначение уклона

    2. Построение и обозначение конусности

    3. Сопряжение линий

Тема 3.1. Построение и обозначениеуклона

Уклон i отрезка АВ относительно отрезка АС определяется отношением катетов прямоугольного треугольника АВС (рис. 12) т. е.

для построения прямой АВ (рис. 12, а) с уклоном 1:4 необходимо от точки С влево отложить отрезок СА, равный четырем единицам длины, а вверх отрезок СВ, равный одной единицы длины. Точки А и В соединить прямой, которая даст направление искомого уклона.

а) б)

Рис. 12

Если уклон задается в процентах, то

;

где СА = 100 или 5 единичным отрезкам, а СВ = 20 или 1 единичному отрезку (рис. 12, б).

Уклоны применяются при вычерчивании, например, металлических профилей.

studfiles.net

Общие правила нанесения размеров на чертежах

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах.

Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, mi). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным (рис. 34, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями — не менее 7 мм.

На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 34, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 35, б, в). Допускается проставлять размеры так, как показано на рис. 34, г.

Размерные числа наносят над размерной линией ближе к середине (рис. 36).

При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 37).

Рис. 36 Рис. 37







Рис. 38

На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 38.

В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 39, а, б).

При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 40, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 40, в).





При нанесении размеров окружностей перед размерным числом ставят знак диаметра — Ø (рис. 41). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 41, б.

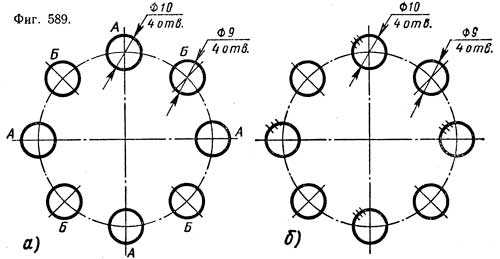

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 42.

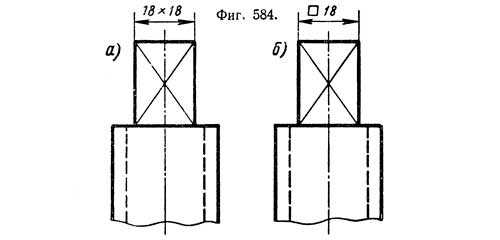

Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 43.









Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 44).

Длина изделия обозначается малой буквой латинского алфавита — l (рис. 45).

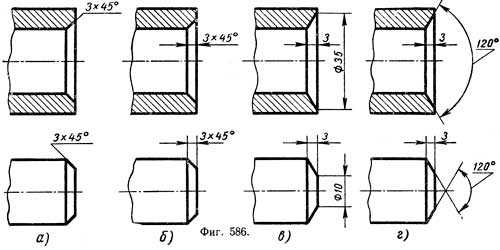

Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров (рис. 46, б), либо линейным и угловым размерами (рис. 46, в, г).

Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 46, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

На чертежах необходимо проставлять габаритные размеры.

Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия.

Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные.

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 47). На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

Рис. 47

Масштабы

Для изображения на чертежах очень крупных или слишком мелких изделий (самолеты, часы) используют масштабы.

Масштаб — это отношение размеров изображения действительным размерам предмета.

Если изображения на чертежах имеют такие же размеры, как и действительные размеры детали, считается, что чертежи выполнены в натуральную величину, или в масштабе 1:1 (один к одному). Если изображения на чертеже имеют размеры больше действительных размеров детали, то для их построения использован масштаб увеличения. Если изображения на чертеже имеют размеры меньше действительных размеров детали, то для их построения использован масштаб уменьшения.

Стандарт (ГОСТ 2.302-68) устанавливает:

— масштаб натуральной величины — 1:1.

— масштабы уменьшения — 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.

— масштабы увеличения — 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1.

При любом масштабе на чертеже всегда наносят только действительные размеры. Масштаб записывают в специальной графе основной надписи по типу 1:1; 1:2; 2:1 и т. д. Масштаб может быть проставлен на поле чертежа только для тех изображений, которые выполнены в масштабе, отличном от масштаба, заявленного в основной надписи. В этом случае над изображением делают запись М 1:2; М 2:1 и т. д.

Сопоставьте изображения, выполненные в различных масштабах (рис. 48).

Рис. 48

Чтобы построить чертеж детали в масштабе 2:1, необходимо линейные размеры изображения увеличить в два раза. Если необходимо выполнить изображение в масштабе 1:2, то линейные размеры уменьшаются в два раза. Размеры углов не изменяются при выборе масштаба изображения.

Вопросы и задания

1. Чем определяется размер чертежного шрифта?

2. Чему равен угол наклона букв, цифр, знаков чертежного шрифта?

3. Чему равна относительная высота и ширина строчных букв русского алфавита размера № 5.

4. Чему равна величина расстояния между словами для размеров 3,5 и 5.

5. Какие типы линий используются при выполнении графических изображений?

6. Какая линия применяется для изображения видимого контура?

7. Какая линия применяется для нанесения выносных и размерных линий?

8. Какая линия применяется для изображения осей симметрии и центровых линий?

9. В каких случаях используется сплошная тонкая линия?

10. На чертеже и наглядном изображении линии обозначены цифрами (рис. 49). Определите тип линий и их назначение.

11. Объясните, для чего на чертеже выполняют основную надпись. Какие сведения указывают в основной надписи? Где помещают основную надпись на чертеже?

12. На каком из форматов основную надпись чертежа нельзя располагать вдоль длинной стороны? Чему равны размеры этого формата?

13. В каких единицах выражают линейные размеры на машиностроительных чертежах?

14. На сколько миллиметров должны выступать выносные линии за концы стрелок размерных линий?

15. Чему равно минимальное расстояние между параллельными размерными линиями?

16. Какими знаками обозначаются толщина и длина изделия?

17. Какие размеры называются габаритными?

18. Каким знаком обозначаются размеры для справок?

19. Что такое масштаб?

20. Какие масштабы установлены стандартом?

21. Для чего необходимы масштабы?

22. Где указывается масштаб изображения на чертеже?

23. Где и как указывается масштаб изображения, если он отличается от указанного в основной надписи?



Лекция 5


Похожие статьи:

poznayka.org

Масштабы Нанесение размеров на чертежах Масштабы Масштаб

Масштабы. Нанесение размеров на чертежах

Масштабы Масштаб — это отношение линейных размеров изображаемого предмета на чертеже к его натуральным размерам. ГОСТ устанавливает масштабы изображения и их обозначение на чертежах всех отраслей промышленности и строительства. Масштабы уменьшения 1: 2; 1: 2, 5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; 1: 25; 1: 40; 1: 50; 1: 75; 1: 100; 1: 200; 1: 400; 1: 500; 1: 800; 1: 1000 Натуральная величина 1: 1 Масштабы увеличения 40: 1; 50: 1; 100: 1 2: 1; 2, 5: 1; 4: 1; 5: 1; 10: 1; 20: 1;

Нанесение размеров Размеры на чертежах указывают размерными числами и размерными линиями. Размерные числа должны соответствовать действительным размерам изображаемого предмета, независимо от того, в каком масштабе и с какой точностью выполнен чертеж. Размеры бывают: линейные —длина, ширина, высота, величина диаметра, радиуса, дуги угловые — размеры углов. Линейные размеры указывают на чертеже в миллиметрах, единицу измерения на чертеже не указывают. Стрелки, ограничивающие размерные линии, должны упираться острием в соответствующие линии контура или в выносные и осевые линии (рис. 5. 1, а). Выносные линии должны выходить за концы стрелок размерной линии на 1. . . 5 мм (рис. 5. 1, а).

Рис. 5. 1. Размерные линии и стрелки

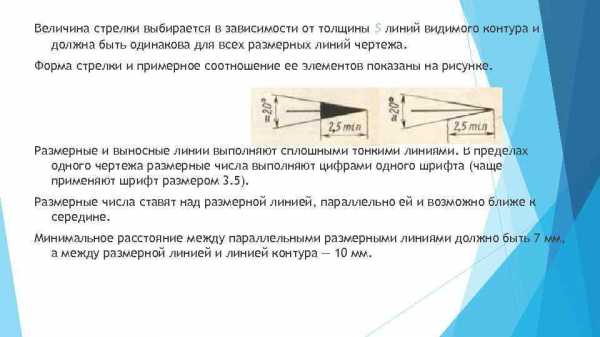

Величина стрелки выбирается в зависимости от толщины s линий видимого контура и должна быть одинакова для всех размерных линий чертежа. Форма стрелки и примерное соотношение ее элементов показаны на рисунке. Размерные и выносные линии выполняют сплошными тонкими линиями. В пределах одного чертежа размерные числа выполняют цифрами одного шрифта (чаще применяют шрифт размером 3. 5). Размерные числа ставят над размерной линией, параллельно ей и возможно ближе к середине. Минимальное расстояние между параллельными размерными линиями должно быть 7 мм, а между размерной линией и линией контура — 10 мм.

Рис. 5. 2. Нанесение размеров При недостатке места для стрелок на размерных линиях, расположенных цепочкой, стрелки допускается заменять засечками (размеры 2; 1; 2 на рис. 5. 2), наносимыми под углом 45º к размерным линиям, или четкими точками (размеры 6; 4; 2 на рис. 5. 2). В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (размер 50 на рис. 5. 2).

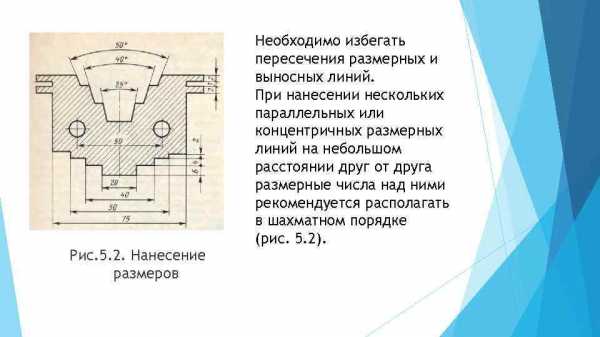

Рис. 5. 2. Нанесение размеров Необходимо избегать пересечения размерных и выносных линий. При нанесении нескольких параллельных или концентричных размерных линий на небольшом расстоянии друг от друга размерные числа над ними рекомендуется располагать в шахматном порядке (рис. 5. 2).

При изображении изделия с разрывом размерную линию не прерывают и наносят действительный размер (рис. 5. 3. а). Рис. 5. 3. Нанесение размеров Если стрелки размерных линий пересекают расположенные близко друг к другу контурные линии, то эти линии допускается прерывать (рис. 5. 3. б)

Рис. 5. 4. Нанесение размеров Способ нанесения размерного числа при различных положениях размерных линий на чертеже определяют наибольшим удобством чтения чертежа. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рис. 5. 4, б. если недостаточно места для нанесения стрелок, то их наносят, как показано на рис. 5. 4. в

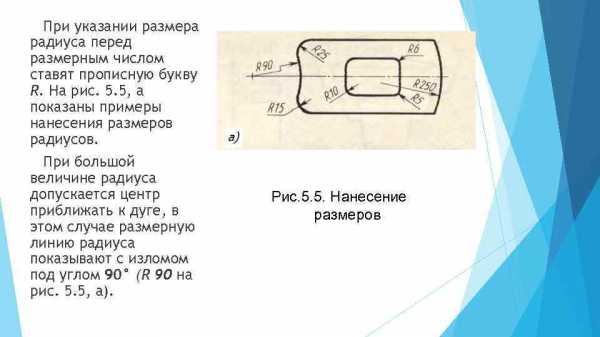

При указании размера радиуса перед размерным числом ставят прописную букву R. На рис. 5. 5, а показаны примеры нанесения размеров радиусов. При большой величине радиуса допускается центр приближать к дуге, в этом случае размерную линию радиуса показывают с изломом под углом 90° (R 90 на рис. 5. 5, а). Рис. 5. 5. Нанесение размеров

Перед размерным числом диаметра ставят знак высота которого равна высоте цифр размерных чисел. Знак представляет собой окружность, пересеченную косой чертой под углом 45° к размерной линии. При указании размера диаметра окружности размерную линию можно проводить с обрывом, при этом обрыв размерной линии следует делать несколько дальше центра окружности ( на рис. 5. 5, б). Размеры квадрата наносят, как показано на рис. 5. 5, в. Высота знака □ должна быть равна высоте размерных чисел на чертеже

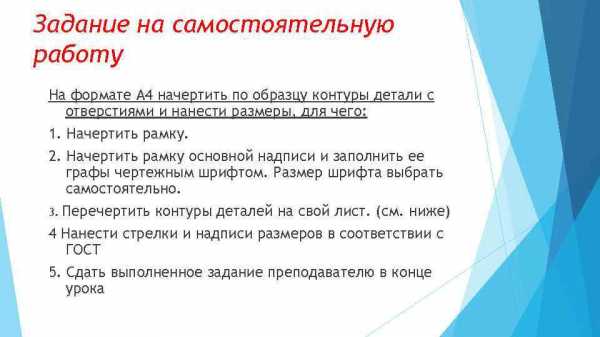

Задание на самостоятельную работу На формате А 4 начертить по образцу контуры детали с отверстиями и нанести размеры, для чего: 1. Начертить рамку. 2. Начертить рамку основной надписи и заполнить ее графы чертежным шрифтом. Размер шрифта выбрать самостоятельно. 3. Перечертить контуры деталей на свой лист. (см. ниже) 4 Нанести стрелки и надписи размеров в соответствии с ГОСТ 5. Сдать выполненное задание преподавателю в конце урока

Перечертите контуры деталей и нанесите обозначенные радиусы и диаметры окружностей в соответствии с ГОСТ

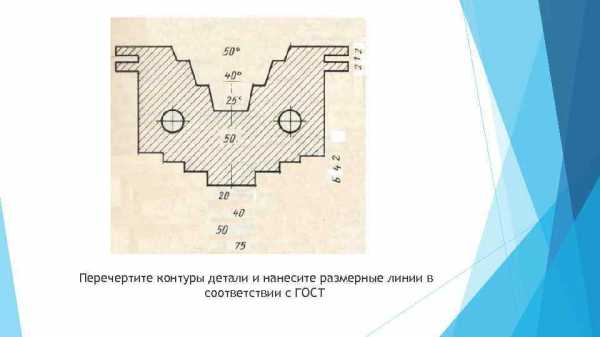

Перечертите контуры детали и нанесите размерные линии в соответствии с ГОСТ

present5.com

Конспект урока: Нанесение размеров на чертежах. Применение и обозначение масштаба

Урок №5 дата:

Тема урока: Нанесение размеров на чертежах. Применение и обозначение масштаба.

Тип урока: Комбинированный.

Цели и задачи:

Оборудование: чертёжные принадлежности, тетрадь, учебник.

Ход урока

1. Организационный момент. Приветствую, активизирую внимание учащихся.

2. Повторение.

1. Зависит ли ширина букв и расстояние между буквами от высоты букв?

2. Какая величина определяет размер шрифта?

3. Сообщение нового материала.

Как наносят размеры. Для определения величины изображенного изделия или какой-либо его части по чертежу на нем наносят размеры. Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловой размер характеризует величину угла.

Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.

Общее количество размеров на чертеже должно бьrгь наименьшим, но достаточным для изготовления и контроля изделия.

Правила нанесения размеров установлены стандартом. Не- которые из них вы уже знаете. Напомним их.

1. Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 29, а). 3атем на расстоянии 10 мм от контура детали проводят параллельную ему размерную линию. Размерна.я линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 29, б. Выносные линии выходят за концы стрелок размерной линии на 1…5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.

2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 29, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть от 7 мм до 10 мм.

3. Для обозначения диаметра перед размерным числом наносят специальныи знак — кружок, перечеркнутыи линйеи (рис. 30). Если размерное число внутри окружности не помещается, ero выносят за пределы окружности, как показано на рисунке 30, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 29, в).

4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (pиc. 31, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкои с одной стороны, упирающеися в точку дуги окружности.

5. При указании размера угла размерную линию прлводят в виде дуги окружнисти с центром в вершине угла (рис. 31, б).

6. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак (рис. 32). При этом высота знака равна высоте цифр.

7. Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 29, в; 30; 31.

8. Если деталь имеет несколько одинаковых отверстий, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже «3 отв. 10» означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.

9. При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 29, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква s.

10. Допускается подобным образом указывать и длину детали (рис. 33), но перед размерным числом в этом случае пишут латинскую букву l.

4. Закрепление.

1. В каких единицах выражают линейные размеры на машиностроительных чертежах?

2. Какой толщины должны быть выносные и размерные линии?

3. Какое расстояние оставляют между контуром изображения и размерными линиями?

4. Как наносят размерные числа на наклонных раэмерных линиях?

5. Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?

5. Сообщение нового материала.

В практике приходится выполнять изображеныя очень крупных деталеи, например деталеи самолета, корабля, автомашины, и очень мелких — деталей часовиго механизма, некоторых приборов и др. Изображения крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому при вычерчивании больших деталей их изображение уменьшают, а малых увеличивают по сравнению с деиствительными размерами.

Масштаб — это отношение линейных размеров изображения предмета к действительным. Масштабы изображений и их обозначение на чертежах устанавливает стандарт.

Масштаб уменьшения — 1: 2; 1: 2, 5; 1:4; 1:5; 1:10 и др. Натуральная величина — 1:1. Масштаб увеличения — 2:1; 2, ~:1; 4:1; 5:1; 10:1 и др. Желательно использовать масштаб 1:1. В этом случае при выполнении изображения не нужно пересчитывать размеры. Масштабы записывают так: 1:1; 1:2; 5:1 и т. д.

Следует помнить, что в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, т. е. те, которые должна иметь деталь в натуре (рис. 35).

Угловые размеры при уменьшении или увеличении изображения не изменяются.

6. Закрепление.

1. Для чего служит масштаб?

2. Что называется масштабом?

3. Какие вам известны масштабы увеличения, установлен- • ные стандартом? Какие вам известны масштабы уменьшения?

4. Что означают записи: 1:5; 1:1; 10:1 ?

7. Итог урока

д/з прочитать параграф 2.5 и 2.6, ответить на вопросы после каждого параграфа.

Источник: botan.cc

teora-holding.ru

Нанесение размеров – Всё для чайников

  • Главная
  • Видеотека
    • Естествознание
      • Физика
      • Математика
      • Химия
      • Биология
      • Экология
    • Обществознание
      • Обществознание – как наука
      • Иностранные языки
      • История
      • Психология и педагогика
      • Русский язык и литература
      • Культурология
      • Экономика
      • Менеджмент
      • Логистика
      • Статистика
      • Философия
      • Бухгалтерский учет
    • Технические науки
      • Черчение
      • Материаловедение
      • Сварка
      • Электротехника
      • АСУТП и КИПИА
      • Технологии
      • Теоретическая механика и сопромат
      • САПР
      • Метрология, стандартизация и сертификация
      • Геодезия и маркшейдерия
    • Программирование и сеть
      • Информатика
      • Языки программирования
      • Алгоритмы и структуры данных
      • СУБД
      • Web разработки и технологии
      • Архитектура ЭВМ и основы ОС
      • Системное администрирование
      • Создание программ и приложений
      • Создание сайтов
      • Тестирование ПО
      • Теория информации и кодирования
      • Функциональное и логическое программирование
    • Программы
      • Редакторы и компиляторы
      • Офисные программы
      • Работа с аудио видео
      • Работа с компьютерной графикой и анимацией
      • Автоматизация бизнеса
    • Прочие
      • Музыка
      • Природное земледелие
      • Рисование и живопись
  • Библиотека
    • Естествознание
      • Физика
      • Математика
      • Химия
      • Биология
      • Экология
      • Астрономия
    • Обществознание
      • Иностранные языки
    • Технические науки
      • Теоретическая механика и сопромат
      • Сварка
      • Железная дорога
    • Паспорта и техническая документация
      • Металлообра-батывающие станки
      • Деревообра-батывающие станки
      • Сварочное оборудование
  • Правила
  • Контакты
  • Вы здесь:
  • Главная

forkettle.ru

Нанесение размеров на чертежах. Применение и обозначение масштаба.

Урок №5 дата:

Тема урока: Нанесение размеров на чертежах. Применение и обозначение масштаба.

Тип урока: Комбинированный.

Цели и задачи:

  • Учить правильному нанесению размеров на чертежи;

  • Отрабатывать технику нанесения размеров на чертежи;

  • Ознакомить со стандартами масштабов;

  • Учить практическому применению масштабов;

  • Развивать пространственное мышление и представление;

  • Учить правильно работать с чертежными инструментами и принадлежностями;

  • Воспитывать аккуратность и опрятность в работе.

Оборудование: чертёжные принадлежности, тетрадь, учебник.

Ход урока

1. Организационный момент. Приветствую, активизирую внимание учащихся.

2. Повторение.

1. Зависит ли ширина букв и расстояние между буквами от высоты букв?

2. Какая величина определяет размер шрифта?

3.

3. Сообщение нового материала.

Как наносят размеры. Для определения величины изображенного изделия или какой-либо его части по чертежу на нем наносят размеры. Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия. Угловой размер характеризует величину угла.

Линейные размеры на чертежах указывают в миллиметрах, но обозначение единицы измерения не наносят. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения.

Общее количество размеров на чертеже должно бьrгь наименьшим, но достаточным для изготовления и контроля изделия.

Правила нанесения размеров установлены стандартом. Не- которые из них вы уже знаете. Напомним их.

1. Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку, размер которого указывают (рис. 29, а). 3атем на расстоянии 10 мм от контура детали проводят параллельную ему размерную линию. Размерна.я линия ограничивается с двух сторон стрелками. Какой должна быть стрелка, показано на рисунке 29, б. Выносные линии выходят за концы стрелок размерной линии на 1…5 мм. Выносные и размерные линии проводят сплошной тонкой линией. Над размерной линией, ближе к ее середине, наносят размерное число.

2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке 29, в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть от 7 мм до 10 мм.

3. Для обозначения диаметра перед размерным числом наносят специальныи знак — кружок, перечеркнутыи линйеи (рис. 30). Если размерное число внутри окружности не помещается, ero выносят за пределы окружности, как показано на рисунке 30, в и г. Аналогично поступают при нанесении размера прямолинейного отрезка (см. рис. 29, в).

4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R (pиc. 31, а). Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкои с одной стороны, упирающеися в точку дуги окружности.

5. При указании размера угла размерную линию прлводят в виде дуги окружнисти с центром в вершине угла (рис. 31, б).

6. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак (рис. 32). При этом высота знака равна высоте цифр.

7. Если размерная линия расположена вертикально или наклонно, то размерные числа располагают, как показано на рисунках 29, в; 30; 31.

8. Если деталь имеет несколько одинаковых отверстий, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже “3 отв. 10″ означает, что в детали имеются три одинаковых отверстия диаметром 10 мм.

9. При изображении плоских деталей в одной проекции толщина детали указывается, как показано на рисунке 29, в. Обратите внимание, что перед размерным числом, указывающим толщину детали, стоит латинская строчная буква s.

10. Допускается подобным образом указывать и длину детали (рис. 33), но перед размерным числом в этом случае пишут латинскую букву l.

4. Закрепление.

1. В каких единицах выражают линейные размеры на машиностроительных чертежах?

2. Какой толщины должны быть выносные и размерные линии?

3. Какое расстояние оставляют между контуром изображения и размерными линиями?

4. Как наносят размерные числа на наклонных раэмерных линиях?

5. Какие знаки и буквы наносят перед размерным числом при указании величины диаметров и радиусов?

5. Сообщение нового материала.

В практике приходится выполнять изображеныя очень крупных деталеи, например деталеи самолета, корабля, автомашины, и очень мелких – деталей часовиго механизма, некоторых приборов и др. Изображения крупных деталей могут не поместиться на листах стандартного формата. Мелкие детали, которые еле заметны невооруженным глазом, невозможно вычертить в натуральную величину имеющимися чертежными инструментами. Поэтому при вычерчивании больших деталей их изображение уменьшают, а малых увеличивают по сравнению с деиствительными размерами.

Масштаб – это отношение линейных размеров изображения предмета к действительным. Масштабы изображений и их обозначение на чертежах устанавливает стандарт.

Масштаб уменьшения – 1: 2; 1: 2, 5; 1:4; 1:5; 1:10 и др. Натуральная величина – 1:1. Масштаб увеличения – 2:1; 2, ~:1; 4:1; 5:1; 10:1 и др. Желательно использовать масштаб 1:1. В этом случае при выполнении изображения не нужно пересчитывать размеры. Масштабы записывают так: 1:1; 1:2; 5:1 и т. д.

Следует помнить, что в каком бы масштабе ни выполнялось изображение, размеры на чертеже наносят действительные, т. е. те, которые должна иметь деталь в натуре (рис. 35).

Угловые размеры при уменьшении или увеличении изображения не изменяются.

6. Закрепление.

1. Для чего служит масштаб?

2. Что называется масштабом?

3. Какие вам известны масштабы увеличения, установлен- • ные стандартом? Какие вам известны масштабы уменьшения?

4. Что означают записи: 1:5; 1:1; 10:1 ?

7. Итог урока

д/з прочитать параграф 2.5 и 2.6, ответить на вопросы после каждого параграфа.

infourok.ru

Нанесение размеров на машиностроительных чертежах


При нанесении размеров на машиностроительных чертежах, необходимо соблюдать правила, согласно ГОСТ 3458-59, кроме написаных в статье: Нанесение размеров в геометрическом и проекционном черчении.

1) Каждый размер должен указываться на чертеже только один раз (на одном виде). Повторение этого же размера (на другом виде) не допускается.
2) Нанесение размеров в виде замкнутой цепочки не допускается, за исключением случаев, когда один из размеров цепочки показан как справочный, без предельных отклонений; его заключают в скобки или пишут оговорку справ (справочный).
3) Размеры детали, подвергающейся покрытию, за исключением размеров резьбы, должны относиться к детали до покрытия.
4) Для указания габаритного размера предмета, изображенного с разрывом, размерную линию следует проводить полностью (фиг. №580).
5) Размерная линия предмета, вычерченного только до оси симметрии или с обрывом, должна быть проведена немного дальше оси или линии обрыва (фиг. 581).

6) Все размеры, относящиеся к одному и тому же элементу, рекомендуется по возможности изображать на том виде, на котором этот элемент показан наиболее отчетливо (фиг. 582).

7) Для указания линейных размеров дуги при большом угле допускается проводить выносные линии радиально, причем размерная линия должна быть соединена с данной другой сплошной тонкой линией (фиг. 583).

8) Если на изображении предмета не видна форма квадратного элемента, допускается размер квадрата указывать по типу 18 X 18 (фиг. 584, а) или перед размерным числом стороны квадрата наносить знак □ (фиг. 584, б).

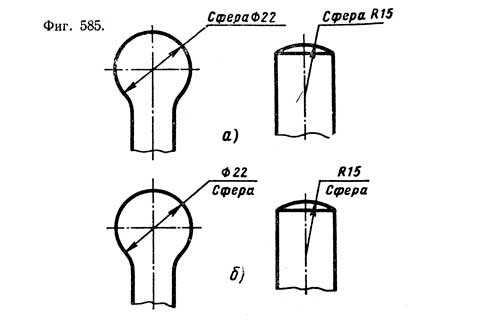

9) При указании радиуса или диаметра сферы следует перед размерным числом писать Сфера (фиг. 585, а). Допускается писать слово Сфера под полкой линии-выноски (фиг. 585, б).

10) Размеры фасок, выполненных под углом 45°, указывают на чертеже одним обозначением (например, 3 X 45°) и наносят, как показано на фиг. 586, а и б, а размеры фасок, выполненных под другими углами, показывают на чертеже- двумя отдельно расположенными размерами (двумя линейными или одним линейным и одним угловым (фиг. 586, виг)).

11) Если радиусы скруглений, сгибов и т. п. на всем чертеже одинаковы или какой-либо радиус является преобладающим, то рекомендуется вместо нанесения этих радиусов делать на поле чертежа надпись по типу Радиусы скруглений 5 мм,   Внешние   радиусы  сгибов 10 мм, Неуказанные радиусы 3 мм и т. д. (фиг. 587).

12) В целях сокращения числа видов допускается указывать соответствующей надписью толщину или длину детали (фиг. 588).

13) Если на чертеже имеется несколько групп элементов, близких по размерам и очертанию, то рекомендуется одинаковые элементы обозначать одинаковыми буквами (фиг. 589, а) или одинаковыми условными знаками (фиг. 589,6) и наносить размеры для каждой разновидности элементов только один раз.


14) Допускается нанесение размеров одинаковых элементов по типу, указанному на чертеже (фиг. 590, а и б).

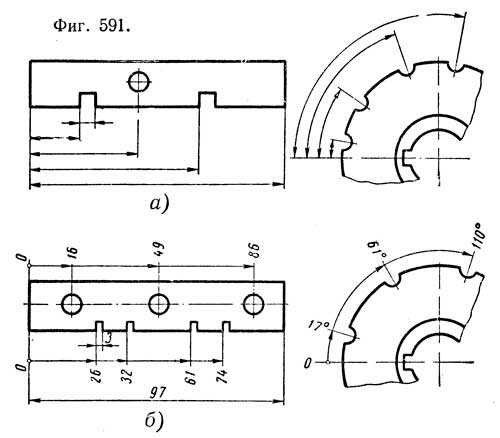

15) Ряд смежных размеров можно наносить от общей базы (фиг. 591, а).
16) При большом количестве смежных размеров рекомендуется проводить одну размерную линию от отметки 0 (фиг. 591, б).

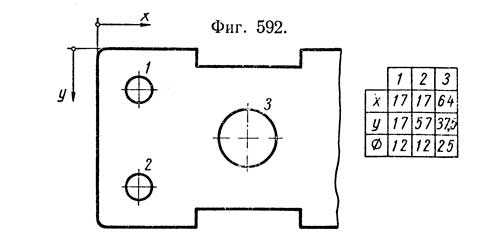

17) Допускается координатный способ нанесения размеров с указанием размерных чисел в сводной таблице (фиг. 592).

18) На монтажных чертежах для указания глубины или высоты конструкции или ее элемента от какого-либо от-счетного уровня, принимаемого за нулевой, рекомендуется применять знак над которым наносят на полке размерное число (фиг. 593).


19) На сборочных чер тежах металлических конструкций при указании размеров составляющих частей рекомендуется на первом месте наносить условный знак, схематически показывающий форму сечения, например 2 |_ 25 × 16 × 3 – 1200 (фиг. 594).


  Условные знаки, показывающие формы сечений основных видов прокатной стали, показаны на фиг. 595.

Читай далее: Базы для нанесения размеров….. Не менее полезным будет изучение материала: Выполнение эскиза детали…..





www.viktoriastar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
