Абразивно-отрезной станок (маятниковый) по металлу
ООО «ТАПКО-М» реализует надежное оборудование, предназначенное для эффективной организации работы с металлом. Цена абразивно-отрезного станка маятникового типа — одна из наиболее выгодных на отечественном рынке.
Сфера использования оборудования достаточно обширна, с его помощью получают такие изделия из металла, как квадрат, уголок, круг, швеллер, прямоугольник и др. С необходимостью приобретения установок сталкиваются предприятия машиностроительной, авторемонтной, строительных отраслей, часто приобретают аппарат для работы в бытовых условиях.
Видео обзор абразивно-отрезного станка по металлу
Станок абразивно – отрезной маятниковый используется для реза мерных заготовок из черных металлов различных видов. Режущим инструментом установки является круг, диаметр которого выбирается в зависимости от типа и толщины металлической детали.
Заготовка закрепляется специальными тисками, при необходимости шпиндельная головка регулируется в нужную сторону от исходного положения. Абразивно – отрезной станок сконструирован жестко: деталь надежно крепится, чем обеспечивается высокая точность реза. Существует возможность регулировки тисков по отношению к кругу в угловом и продольном положениях; именно поэтому аппарат получил название «маятниковый».
Преимущества использования оборудования:
- удобство в работе, все процессы может контролировать и выполнять один человек;
- абразивно – отрезной станок оснащен приспособлением для снятия заусенцев;
- предусмотрено подключение установки к автоматическому пылеотсосу;
- маятниковый механизм регулировки обеспечивает высокоточную обработку заготовки;
- доступная стоимость оборудования.
Абразивно-отрезные станки вы можете приобрести в следующих городах: Москва, Санкт-Петербург, Казань, Самара, Екатеринбург, Краснодар, Красноярск, Новосибирск, Минск . В региональных офисах компании Тапко-м. Мы всегда будем рады вашему обращению и подберем для вас оборудование по вашим запросам.
Мы экономим Ваше время
Перезвоним и ответим на вопросы через 30 секунд
Отправить заявку на консультацию
Оперативно свяжемся с вами через 30 секунд!
Спасибо! Ожидайте звонка
Эксперт перезвонит вам через 30 секунд!
А пока он набирает Ваш номер. Посмотрите на красивый счетчик справа 🙂
Да да, он гипнотизирует Вас)
Звонок совершенно бесплатный для Вас
до звонка
секунд
tapcoint.ru
Станок абразивно-отрезной маятниковый моделей СОМ–400Б,В,Г,Е
Станок отрезной,
станок абразивно-отрезной СОМ |
2. Станок абразивно-отрезной маятниковый моделей СОМ–400Б,В,Г,Е, И1. Станок отрезной маятниковый СОМ-400A
2. Станок абразивно-отрезной маятниковый моделей СОМ–400Б,В,Г,Е, И
3. Станок абразивно-отрезной маятниковый СОМ-400Д
4. Станок абразивно-отрезной маятниковый СОМ-400П (ПОВОРОТНЫЙ).
5. Станок отрезной СОМ-400Р
6. Станок абразивно-отрезной СОМ-400С
7. Станок абразивно-отрезной маятниковый СОМ-400У
Станок абразивно-отрезной маятниковый моделей СОМ – 400Б, В, Г, Е и И предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.
 | |
Станок абразивно-отрезной маятниковый | Станок абразивно-отрезной маятниковый |
 | |
Станок абразивно-отрезной маятниковый | Станок абразивно-отрезной маятниковый |
| СОМ-400Б | СОМ-400В | СОМ-400Г | СОМ-400Е | СОМ-400И | |
| Размер разрезаемого материала, мм – металлопрокат – труба – труба профильная – уголок – швеллер | ø 60 | ø 40 | ø 40 | ø 65 | ø 45 |
| Отрезной круг, мм | 400х32 | 300-400х32 | 300-400х32 | 400х32 | 300-400х32 |
| Частота вращения шпинделя, об/мин | 3500 | 3500 | 3500 | 3500 | 3500 |
| Электродвигатель: – номин.мощность, кВт – частота вращения ротора, об/мин – частота, Гц | 4,0 2860 380 | 2,2 2860 380 | 2,2 2860 380 | 5,5 2860 380 | 3,0 2860 380 |
| Угол поворота трубоприжима, град | от 0 до 45 | 0 и 45 | от 0 до 45 | от 0 до 45 | от 0 до 45 |
| Ремень клиновой, шт. | 2 | 1 | 1 | 2 | 2 |
| Масса, кг | 113 | 65 | 65 | 120 | 70 |
Дополнительно: Расходные материалы
www.mta33.ru
Станок абразивно-отрезной маятниковый СОМ-400П (поворотный)
Абразивно-отрезной маятниковый станок СОМ-400П (поворотный) предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82. Станок абразивно-отрезной используется в производственных цехах, заготовительных участках, монтажных площадках и т.п.
Поворотное устройство маятникового узла станка СОМ-400П позволяет резать заготовку под углом от -45 до +45 градусов. Поворот отрезного устройства, а не тисков, особенно удобен при резке длинных заготовок, т.к. их не нужно поворачивать под угол, тем самым снижается площадь заготовительного участка. Можно дополнительно оснастить отрезной станок рольгангами, что дает возможность повысить производительность.
Технические характеристики абразивно-отрезного станка СОМ-400П
| Характеристики | СОМ-400П |
|---|---|
| Размер разрезаемого материала, мм – круг – труба круглая – труба профильная – уголок – швеллер |
|
| Отрезной круг, мм | (300-400)х(3-4)х32 |
| Угол поворота маятникового узла, град | от – 45 до + 45 |
| Частота вращения шпинделя, об/мин | 3500 |
| Электродвигатель: – номининальная мощность, кВт – частота вращения ротора, об/мин – напряжение, В – частота, Гц |
50 |
| Ремень клиновой, шт. | 2 |
| Габариты (ДхШхВ), мм | 750х950х1450 |
| Масса СОМ-400П , кг (не более) | 110 |
rustan.ru
Маятниковый абразивно-отрезной станок СОМ-400E | Станочный Мир
Если Вам необходимо купить Маятниковый абразивно-отрезной станок СОМ-400E звоните по телефонам:
в Москве +7 (499) 372-31-73
в Санкт-Петербурге +7 (812) 245-28-87
в Минске +375 (17) 246-40-09
в Екатеринбурге +7 (343) 289-16-76
в Новосибирске +7 (383) 284-08-84
в Челябинске +7 (351) 951-00-26
в Тюмени +7 (3452) 514-886
в Нижнем Новгороде +7 (831) 218-06-78
в Самаре +7 (846) 201-07-64
в Перми +7 (342) 207-43-05
в Ростове-на-Дону +7 (863) 310-03-86
в Воронеже +7 (473) 202-33-64
в Красноярске +7 (391) 216-42-04;
в Абакане, Альметьевске, Архангельске,
Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах
По всей России бесплатный номер 8 (800) 775-16-64.
В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Маятниковый абразивно-отрезной станок СОМ-400E звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.
stanok-kpo.ru

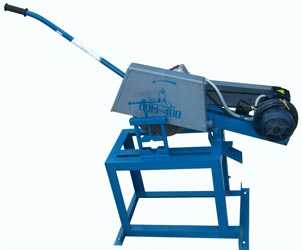

СОМ-400Б Станок абразивно-отрезной маятниковый
НАЗНАЧЕНИЕ
Предназначен для резки труб, арматуры, металлопроката и материалов аналогичных физических свойств, с помощью абразивных армированных кругов, изготовленных по ГОСТ 21963-82, в условиях монтажных площадок и производственных баз.
ОСОБЕННОСТИ:
– Составные части станка см.рис.;
– Станок должен быть жёстко установлен на фундамент и закреплён через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента должна быть не менее 150мм. Горизонтальная выверка станка отрезного при его установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2мм на 1000 мм длины).
– Перед началом работы убедиться, что станок заземлён. Проверить наличие и исправность средств защиты, кожухов 7 и 8.
| ПАРАМЕТР | ЗНАЧЕНИЕ |
|---|---|
| Параметры инструмента | 400 х 32 |
| Наибольший диаметр отрезаемой заготовки круглого сечения (угол реза 90 град.), мм. | 60 |
| Наибольший диаметр отрезаемой трубы, мм | 120 |
| Наибольший размер отрезаемой заготовки квадратного сечения (угол реза 90 град.), мм. | 120 х 120 (профильная труба) |
| Наибольший размер отрезаемого уголка, мм. | 110 х 110 |
| Наибольший размер отрезаемого швеллера | № 14 |
| Механизм зажима заготовки | ручной |
| Угол поворота тисков, град. | 0 – 45 |
| Частота вращения шпинделя (лей), об/мин | 3500 |
| Мощность привода главного движения, кВт | 4 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1200 х 500 х 1200 |
| Масса, кг. | 113 |
