Достаточно приличный список плюсов. Но недостатки тоже есть и достаточно серьезные:

• Несовместимость с другими материалами. При наличии в системе  алюминиевых элементов начинается активные электрохимические реакции. При прямом соединении с изделиями из других металлов разрушение происходит быстро. Для улучшения ситуации можно использовать латунные переходники и фитинги. Но в одной системе алюминий и медь лучше не совмещать: они вступают в реакцию, при которой выделяется большое количество газов, так что при отсутствии газовыпускных клапанов систему может разорвать.


  При прямом контакте с другими материалами идет активное разрушение

• Высокая цена. Это относится и к трубам и к фитингам. Требуется еще припой, который стоит очень немало и если не приобретение, то аренда специального оборудования. Система в целом получается дорогая. Особенно если учесть, что алюминиевые радиаторы ставить нельзя, чугунные – чуть лучше, но тоже плохо, так что и радиаторы желательно ставить медные, или биметалл с медью.

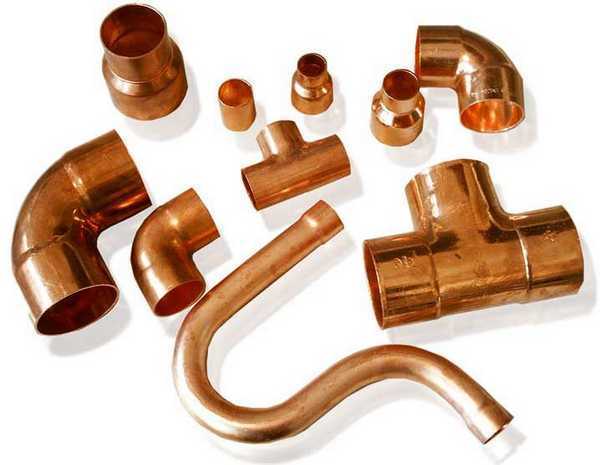

  Фитинги для медных труб

• При наличии в теплоносителе твердых частиц быстро происходит стирание, так как это мягкий и пластичный материал. Потому необходим механический фильтр, для удаления абразивных частиц из среды.
• Требуется изоляция от блуждающих токов: медь – очень хороший проводник электричества. Потому требуется отлично сделанный контур заземления и наличие диэлектрических прокладок в системе.

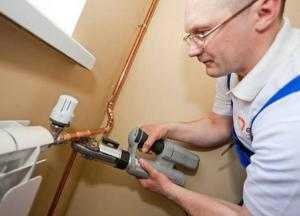

• Сложность монтажных работ: обязательно специальное оборудование. Но можно использовать бронзовые обжимные фитинги, для установки которых требуются только ключи (разводные или рожковые).



  Обжимные фитинги для медных труб устанавливаются руками, но монолитить их в стены нельзя

• Необходима защита от механических воздействий или бережное отношение, иначе через несколько лет будут не трубы, а бесформенная груда металла.

Есть еще несколько свойств, которые в зависимости от точки зрения  или условий эксплуатации можно отнести и к плюсам и к минусам:

• Первое – высокая теплопроводность. Если медные трубы отопления прокладываются открыто – они излучают достаточно большое количество тепла. Потому радиаторов может потребоваться меньше. Это плюс. При закрытой прокладке в стене или полу требуется тщательная теплоизоляция, чтобы теплоноситель через трубу не передал все тепло стене (особенно это возможно при прокладке в стенах, выходящих на улицу). Это минус.
• Мягкость и пластичность. С одной стороны это хорошо – трубы при помощи специального устройства можно гнуть в достаточно больших пределах, что ведет к меньшему количеству соединений и фитингов. Это хорошо. Но мягкость материала веет к тому, что фиксировать их нужно через небольшой промежуток, а в некоторых случаях делать специальные короба: при высокой температуре теплоносителя медь может размягчиться и потерять форму. Это плохо. Не самый приятный момент состоит и в том, что при ударе медные трубы деформируются, следовательно ухудшается циркуляция теплоносителя. В результате при небрежном отношении и множественных искривлениях эффективность системы может очень снизится. Тоже нехорошо.

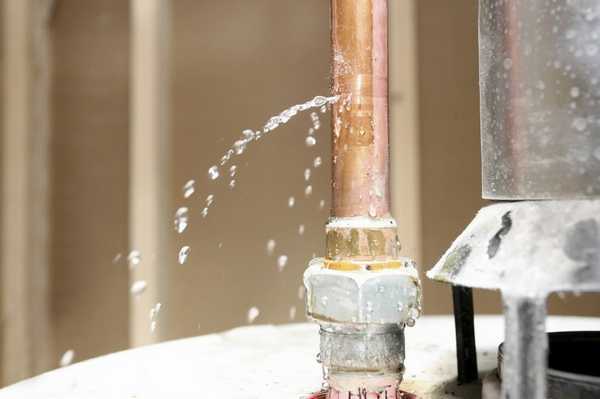

Большинство проблем, которые могут возникнуть при эксплуатации водопроводов, связаны с низким качеством продукции. И это не рекламные трюки, а результаты эксплуатации: правильно спроектированная система, состоящая из проверенных элементов, работает отлично. При наличии даже небольшого фрагмента из «левого» материала, начинаются проблемы. Пример: водопровод холодной воды и ГВС собран из меди, все материалы использованы качественные, фирменные, за исключением одного куска трубы (не хватило) в разводке ГВС, купленного с первого лотка на рынке. Результат – через полтора года эксплуатации появилась голубая пленка на сантехнике, к которой подведена горячая вода (там, где только холодная, изменений нет). Хозяевам пришлось менять всю гребенку ГВС из-за наличия активного процесса коррозии в «левом» участке трубы.

Большинство проблем с медными трубопроводами связано с низким качеством материалов

Чтобы ориентироваться в марках и купить медные трубы, которые подходят для отопления, необходимо знать виды производимых компонентов, их типы, область эксплуатации и маркировку.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

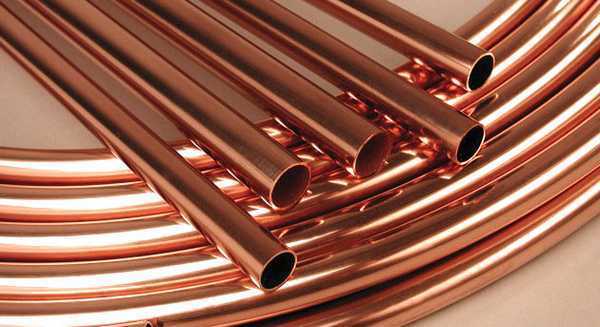

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы

www.teplo-ltd.ru

Медные трубы и фитинги для водопровода

Невзирая на проникающие повсеместно изделия из пластика, все большей популярностью пользуется продукция из меди.

Трубы и фитинги для системы водопровода в этом случае не являются исключением.

Разводка из них способна успешно пережить не один ремонт в доме. Вы несколько раз успеете поменять все сантехнические приборы и отделочные материалы, а водопровод из меди будет все также исправно служить.

Особенности применения

Несмотря на появление на рынке продукции из пластика и металлопластика, изделия из меди в течение многих десятилетий не теряют своей конкурентоспособности.

Медь – это особо прочный материал, отличительная черта которого – длительный срок службы.

Она нашла довольно широкое использование в быту (врезка в водопровод под давлением), благодаря нижеперечисленным технологическим характеристикам.

Активная резистентность к температурному режиму широкого диапазона. Чем ниже температура, тем больше твердость и пластичность этого металла.

При ее повышении до +600 градусов по Цельсию, медь не претерпевает видимых изменений. Данный метал плавится при 1084 градусах.

Повышенная теплоотдача. Благодаря этому свойству, она нашла свое применение в радиаторах отопления.

Высокая антикоррозионная устойчивость. При повышенной влажности медь покрывается тонким слоем налета зеленого цвета, а ржавых пятен вы не увидите никогда.

Еще одна очень важная особенность – на поверхности этого металла со временем не образуется известковый налет.

А что вы знаете про вред или пользу обратного осмоса, чего больше от установки системы по очистке воды в доме или квартире? Ответы на вопросы найдете в полезной статье.

Рекомендации, как выбрать и какую купить запорную арматуру для унитаза прочитайте на этой странице.

Великолепные бактерицидные свойства. Этот природный материал не оказывает вредное воздействие на организм человека, а его лечебные свойства известны с глубокой древности.

Вода, проходя через медный трубопровод, обеззараживается от патогенных кокков, при этом не выделяются отравляющие вещества.

Устойчивость к ультрафиолетовым лучам.

Еще один момент, на который следует обратить внимание: медные трубы очень гибкие, податливые и предельно тонкие.

Их легко можно спрятать в короба и стеновые проемы. В случае промерзания трубы из меди легко отогреваются и при этом не деформируются.

Они легко поддаются механической обработке, а так же характеризуются хорошей технологичностью на всех участках прокладки.

Медь отличается непроницаемостью для веществ, от которых исходит дурной запах.

Трубы из этого металла не подвергаются разрушительному влиянию хлора, который содержится в водопроводной воде в больших количествах.

Низкие показатели шероховатости позволяют использовать медные изделия небольшого диаметра. Это возможно еще по одной причине — стенки труб не зарастают колониями вредных микробов.

Продукция из меди всегда хорошего качества (независимо от производителей).

Данные изделия не безгрешны, у них есть несколько недостатков, а именно:

• высокая стоимость по сравнению с аналогичной продукцией из пластика и стали;
• сравнительная сложность выполнения монтажных работ;
• несовместимость с другими металлами (алюминием и сталью).

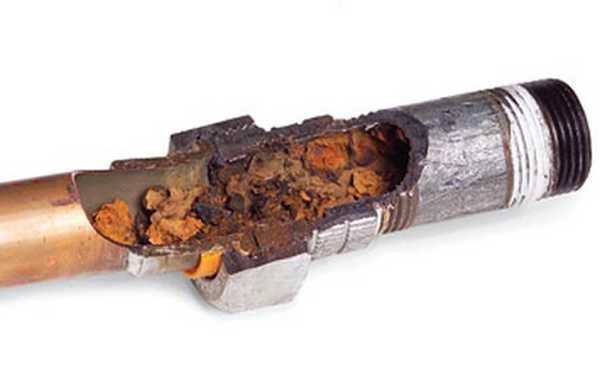

  Если соединить медную и стальную трубу напрямую, то произойдет реакция электролиза, которая послужит началом появления коррозионного процесса на поверхности конструкции.
  Чтобы избежать неблагоприятных последствий применяют фитинги и специальные переходники;
• при использовании медного трубопровода к воде выдвигается одно требование – в ней не должно быть крупных частичек кускового твердого материала.

Из всего вышеизложенного можно сделать следующее заключение – медные трубы являются универсальными для системы водопровода. Широкая линейка геометрических размеров значительно повышает их функциональность.

А вы знаете, как установить мойку в столешницу? Пошаговая инструкция и полезные советы мастеров опубликованы в полезной статье.

Как подключить греющий кабель для водопровода своими руками написано здесь.

На странице: http://ru-canalizator.com/santehnika/oborudovanie-santehnika/zabilsya-unitaz.html посмотрите видео, как прочистить унитаз тросом.

Разновидность продукции и ее клеймение

Наружный диаметр труб колеблется в пределах 6-267 мм. Для водопроводной магистрали, как правило, используют диаметр 32-42 мм.

Согласно ГОСТ в обозначении имеется 2 цифры через «/». Первая – это внешняя длина, а вторая – ширина стенки.

Буквы указывают на:

• методику изготовления,
• конфигурацию сечения,
• четкость формовки,
• структуру, она может быть мягкая, твердая или полутвердая.

Трубопроводы для бытовых нужд изготавливают из:

• отожженных медных труб, которые претерпевают дополнительную термическую обработку в целях придания им мягкости.
  В результате этой процедуры, незначительно теряется прочность, зато их намного проще монтировать;
• неотожженых изделий.
  Изготавливаются методом проката или штамповки из чистой меди.
  Они более прочные, но менее пластичные, чем первые.

Процесс соединения

Медные трубы можно соединить в одну водопроводную систему двумя способами:

• с помощью капиллярной пайки,
• методом прессования обжимными фитингами.

Если вы выберете первый вариант, то для работы нужна будет газовая горелка, определенные знания и мастерство.

Правильно выполненное соединение получится прочным и долговечным.

Специалисты часто пользуются именно этой методикой, потому, что она гарантирует хорошую герметичность соединений и сохранность целостности трубы.

Для упрощения работы и улучшения качества спайки, необходимо все сопряжения выполнять с помощью тройников большего сечения, чем сама труба.

Если нужно увеличить диаметр изделия применяют специальные труборасширители.

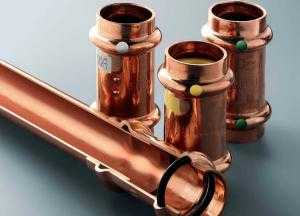

Не мучиться с паяльной лампой позволит второй вариант – фитинги под обжим. В этом случае соединение получается не менее прочным.

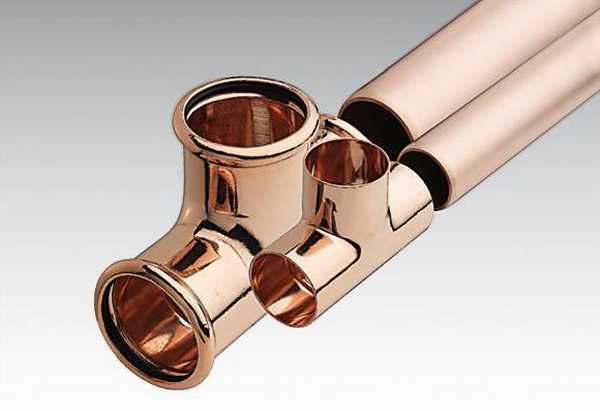

Что собой представляют фитинги

Это неотъемлемая часть водопровода. Без них невозможно соединять отдельные компоненты и трубы в единую систему.

Их устанавливают в тех местах, где нужно сделать разветвление, поворот или переход на другой калибр. Для медных труб используются штуцеры из аналогичного металла.

С помощью фитингов трубы «связывают» друг с другом без применения сварки и нарезки пазов. А это существенно ограничивает время на монтажные работы.

Спецификация продукции

Фитинги классифицируются в зависимости от места использования, метода подсоединения, по функциям и материалу изготовления.

По пункту использования:

• стыковочные – для подсоединения различных устройств,
• буферные – для стыковки труб между собой,
• переходные – они нужны, чтобы соединять трубы различного диаметра.

По методу подсоединения:

• компрессионные.
  С их помощью скрепляют трубы разного калибра.
  Их конструкция состоит из специального фиксирующего кольца и стыковочной гайки.
  Крепятся при помощи гаечного ключа,
• винтовые.
  Это один из самых распространенных и часто используемых видов фитингов.
  У них резьба находится внутри и накручиваются они на трубу,
• самозакрепляющиеся.
  Их довольно трудно монтировать.
  Без специального ключа работу по установке данного приспособления выполнить будет невозможно.
  В итоге крепление получается надежным.
  Их можно применять несколько раз,
• клеевые.
  Устанавливаются очень быстро, при этом используется жидкий полимер.
  Для монтажа не требуется специальный инструмент и оборудование,
• капиллярная пайка.
  Сложная в применении, но очень прочная.
  В чем заключается монтаж?
  Прежде всего, нагревается фитинг до такой степени, чтобы находящаяся внутри него оловянная или медная проволока расплавилась, и образовался припой.

В общей сложности известно более 20 видов этой продукции.

Фурнитура для медных труб

Для того чтобы зафиксировать трубы из меди, как правило, используют такие разновидности крепежей:

• резьбовые,
• компрессионные,
• самофиксирующиеся,
• прессовые,
• капиллярные.

Если вы планируете делать конструкцию, которая не будет разбираться, то наиболее обоснованным считается использование капиллярных крепежных элементов.

В случае необходимости подсоединения к медной трубе металлопластикового изделия, рациональнее всего применять винтовой штуцер. С одной стороны муфты имеется сцепка под полимерную трубу, а с другой – металл.

Резьбовые крепежи

Это самый популярный вид фитингов. Их применяют для трубопроводов, практически, из всех видов материалов (какие купить медные трубы и фитинги для водопровода).

С помощью этих крепежных элементов получается герметичное, разборное соединение с большим сроком эксплуатации.

Пазы могут быть различного вида:

• цилиндрические или конические,
• внутренние и внешние.

Для обеспечения дополнительной герметизации, в комплекте предусмотрены специальные уплотнители.

Чтобы соединение получилось, максимально, прочным, можно использовать льняную прядь или уплотняющую нить.

Для предупреждения появления на фитингах трещин и следов ржавления, изделия нужно выбирать только те, которые обработаны антикоррозионными препаратами.

Чаще всего их монтируют при подключении стиральных машин, радиаторов отопления и различных счетчиков.

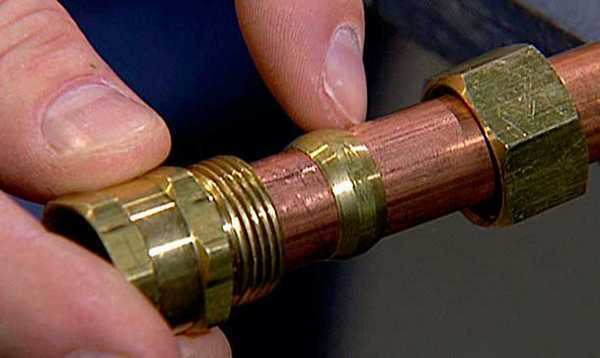

Компрессионный монтаж

Компрессионные обжимные детали, практичны тем, что для их установки не требуется специального инструментария и оборудования.

Их легко применять в труднодоступных местах.

Что в себя включает данная конструкция?

Каркас, кольцо и обжимную гайку. Чтобы устройство получилось основательным и крепким, можно использовать сразу 2 обжимных кольца.

Таким образом повыситься и устойчивость к вибрации. Эта модификация фитингов для медных труб изготавливается из латуни и обрабатывается никелем.

Различают следующие виды компрессионных фитингов:

• отводы,
• заглушки,
• крестовины,
• тройники и муфты.

Каким образом происходит монтаж обжимных крепежных элементов?

Пошаговая инструкция

Рассмотрим эту процедуру поэтапно:

1. Укорачиваем трубу до нужного нам размера.
2. С помощью наждачной бумаги ликвидируем имеющиеся на изделии заусеницы, царапины и грязь.
3. После этой процедуры проверяем срез штангенциркулем и если возникнет потребность, поправляем форму.
4. Точку соединения смачиваем водой и только тогда надеваем фиксирующее кольцо.
5. Вставляем трубу в фитинг и при помощи гаечного ключа закручиваем гайку, при этом не следует излишне стараться. Так как можно повредить обжимное кольцо.

Полезные советы

Не смотря на то, что комплектующие для медного трубопровода стоят дорого, экономить на них не следует.

Если все работы провести качественно, система будет служить вам без поломок не одно десятилетие.

Изделия из меди имеют эстетичный вид. Некоторые обыватели предпочитают, металл, сверху покрывать краской.

Для этих целей подходят полиуретановые и алкидные эмали. Краситель нужно покупать в аэрозольном баллончике.

Перед покраской металл очищают, моют мыльным раствором и покрывают грунтовкой.

Если вы хотите выполнить всю работу по соединению медных труб самостоятельно, нужно воспользоваться обжимными фитингами. Так будет быстрее и качественнее.

Пайку необходимо доверять специалистам, которые имеют определенные навыки в этом деле.

Посмотрите в видеоролике, как делать пайку и обжим медных труб в домашних условиях.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

ru-canalizator.com

Медные трубы и фитинги для водопровода — фото и видео

При строительстве и ремонте систем трубопроводов в жилых домах используются изделия, изготовленные из различного материала: стали, пластика, металлопластика и меди. Особо стоит отметить, что водопровод из меди способен функционировать до 100 лет с сохранением необходимых качественных характеристик. Медь является более пластичным материалом по сравнению со сталью и выдерживает более высокие нагрузки в экстремальных ситуациях.

 Использование медных трубопроводов

Медь – широко используемый метал в различных отраслях промышленности, строительства и сельского хозяйства. Медь применяется для создания систем водопровода в жилых домах, которые обладают определёнными качественными характеристиками.

Медные трубы для водопровода.

Водопровод, изготовленный из медных труб и оснастки, обладает рядом преимуществ по сравнению с другими используемыми материалами:

• хорошо переносит колебания температуры теплоносителя и внешней среды без изменения эксплуатационных характеристик до температуры + 300°;
• высокой теплопроводностью, что даёт возможность использовать этот материал для изготовления радиаторов;
• хорошей сопротивляемостью коррозии, что позволяет изготавливать медные трубы со стенками более тонкими, чем при производстве из других материалов;
• высокой экологической безопасностью;
• практичен и хорошо поддаётся обработке;
• способен выдержать эксплуатацию до 100 лет.

Особенности применения

Главным сдерживающим фактором для широкого использования медных трубопроводов является их стоимость. Медные трубы хорошо поддаются обработке – резанию и изменению профиля. Высокие прочностные характеристики при воздействии высоких и низких температур позволяют использовать их при монтаже сетей вне помещений. Медные трубы используются при прокладке систем отопления, водоснабжения, в холодильниках и кондиционерах.

Необходимо учитывать ряд особенностей при монтаже водопровода:

• для проведения работ необходим специальный инструмент;
• при прокачке жидкости с фракциями происходит разрушение стенок трубы, что может привести к прорыву системы;
• для защиты стенок трубопровода проводится внутреннее хромирование, что значительно продлевает срок службы;
• особо учитывается состав припоя, для водопровода нельзя использовать свинцовый припой, обладающий токсичностью;
• при стыковке трубопроводов выполненных из разных металлов должны использоваться специальные переходники;
• за счёт высокой теплопроводности наблюдается интенсивный теплообмен с окружающей средой;
• особо стоит отметить стоимость медного водопровода по сравнению с пластиковым, который выше 2—3 раза, но соединения, из меди используемые для стыковки в 20 раз дешевле фитингов, применяемых для пластиковых трубопроводов;
• высокая стойкость по отношению к хлорсодержащим жидкостям;
• соединения труб обладают большей прочностью по сравнению со стенками трубопровода.

При соединении медных труб используется пайка твёрдым припоем, которая не даёт течи при соблюдении технологии процесса. Допускается прокладка трубопроводов с использованием пайки при монтаже тёплых полов и укладки труб с заделкой в стене. Сохранение целостности трубопровода при температуре до +300 ° даёт возможность применять медные трубы при монтаже технологических линий по прокачке жидкостей с высокой температурой и повышенным давлении.

Использование фитингов в трубопроводах

Фитинги – это изделия, применяемые для создания соединений труб между собой. Они необходимы при изменении траектории прокладки водопровода, диаметра трубопровода.

Для стыковки труб используются медные или латунные соединения без применения сварки или нарезки резьбы.

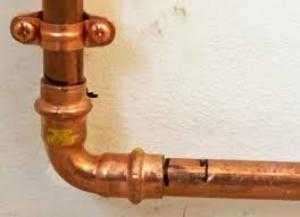

стыковка труб

Фитинги можно классифицировать по категориям:

• присоединительные;
• промежуточные;
• переходные.

С учётом способа присоединения:

• компрессионные – применяются при соединении труб различного диаметра, состоят из соединительной гайки и обжимного кольца;
• резьбовые – изделия, имеющие внутреннюю резьбу;
• самофиксирующие — устанавливаются с помощью специального ключа;
• монтирующиеся с использованием капиллярной пайки;
• прессовые.

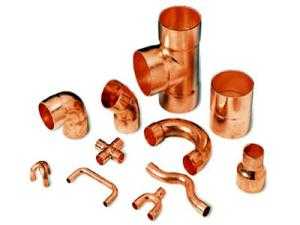

Фитинги различаются по назначению:

• сгоны;
• тройники;
• адаптеры;
• переходники;
• заглушки;
• удлинители;
• патрубки (всего 20 различных наименований).

При соединении труб из разного материала применяют комбинированные соединения.

Резьбовые фитинги – наиболее употребляемый тип изделий, используемых в трубопроводах из стали, чугуна, меди и металлопластика. Преимущество этого соединения — его разбираемость, с возможностью производить замену деталей, пришедших в негодность.

На фитингах нарезается резьба:

• внешняя;
• внутренняя.

с конической или цилиндрической бороздкой. Для обеспечения герметичности соединения используются специальные прокладки, а также льняная и уплотнительная нить. Этот тип фитингов используется преимущественно при установке контрольных приборов, радиаторов и стиральных машин.

Компрессионные фитинги – изделия, используемые в труднодоступных местах. Состоят из кольца, обжимной гайки и корпуса. Для повышения прочности узла устанавливаются два кольца. Материалом для изготовления обжимных фитингов служит латунь с покрытием из никеля.

Наибольшее распространение получили типы компрессионных фитингов:

• муфты;
• заглушки;
• тройники;
• крестовины;
• отводы.

Обжимные фитинги.

Монтаж обжимных фитингов производится с помощью разводных ключей. Рабочие операции проводятся в следующей последовательности:

• проводится подгонка труб с обработкой соединяемых концов трубопровода;
• на место соединения надевается обжимное кольцо;
• проводится стыковка соединительной трубы и фитинга и производится зажим гайки с использованием ключа.

Соединение труб с помощью пайки может выполняться в двух режимах:

• низкотемпературном;
• высокотемпературном.

Низкотемпературная пайка осуществляется с помощью припоя (олова или свинца) при температуре до 450*С. Для соединения труб используются медные фитинги или отрезки труб, специально подготовленные для этой операции. Этот метод соединения применяется в большинстве случаев, так как он обеспечивает сохранность труб и качественную пайку с полной герметичностью трубопровода.

При правильном монтаже комплектующих и элементов медного трубопровода — эксплуатация систем может осуществляться на протяжении длительного периода с минимальными затратами на ремонтные работы.

Ещё материалы:

septikvdome.ru
