Металлический ящик для инструмента своими руками – Ящик для инструментов своими руками

alexxlab | 15.12.2019 | 0 | Вопросы и ответы

Содержание

Идеальный ящик для инструмента, вырезанный лазером из фанеры своими руками

В прошлом году я начал приобретать точные вычислительные инструменты и решил построить ящик, в котором могу хранить их. Будучи стеснённым во времени, я решил, что вместо работы руками, я распилю все части при помощи лазера.

Эта инструкция рассчитана на сборку очень прочного ящика для инструментов из фанеры своими руками, состоящего из 9 отсеков. Выдвижные полки спроектированы таким образом, что они заблокированы в ящике и не могут быть вытащены полностью, так что вытянуть и уронить полку с дорогим инструментом, повредив его, не получится.

Замок можно встроить как для закрепления выдвижных ящиков, так и для того, чтобы запереть верхний отсек. Этот органайзер для инструментов выдержал год жесткого обращения, поскольку он постоянно перемещается между моей квартирой и местной мастерской.

Шаг 1: Материалы

Древесина:

  • 2 листа балтийской берёзы 150*150 см и толщиной 0,6 см
  • 1 лист балтийской берёзы 30*38 см и толщиной 0,15 см

Отделка:

  • Сатиновый полиуретановый лак

Металличсеские изделия:

Вкладыши из пены:


Шаг 2: Несколько замечаний о дизайне

Для лучшей защиты в коробке применены двуслойные стенки. В то время как все внутренние части изготовлены из 0,6 см балтийской березы, все внешние стенки сделаны двуслойными. Это позволило встроить защиту от пыли в верхний отсек, а также добавить переднюю стенку, закрывающую все полки во время транспортировки. В инструкции внутренний слой, на который крепятся все полки, будет называться внутренним корпусом, а внешний слой, покрытый уретаном, будет называться внешним корпусом.

Также уделите внимания заметкам, встроенным в фотографии. Почти каждая фотография снабжена заметками, помогающими понять принцип изготовления ящика. Они должны очень помочь вам разобраться в правильном склеивании и сборке частей.

Шаг 3: Лазерная резка деталей

Прикреплённые файлы содержат все нужные проекты для распила: файлы *.ai для Illustrator и файлы *.dxf. Все деревянные детали вырезаются из балтийской березы толщиной 0,6 см. Все части были разрезаны при помощи лазерного резчика 150W GWeike LC6090 с установленной мощностью в 80% на 10 мм/с. Также я слегка зашлифовал все лицевые и внутренние поверхности наждачкой с зерном на 220. Уделите внимание шлифовке и ваши ящики будут выдвигаться значительно легче.

Файлы

Шаг 4: Сборка внутреннего корпуса

Сначала мы соберём внутренний корпус. Начните с проверки того, что все подходит друг другу, также убедитесь, что понимаете, как всё собирается вместе. В зависимости от клея, который вы используете, сборка может быть завершена очень быстро. Не нужно обильно смазывать всё клеем — достаточно капнуть по одной капельке клея на каждый зубец. Избыточное количество клея лишь доставит хлопот в будущем, когда вам придется его отчищать.

Сперва соберите две верхние полки, в которых расположатся три выдвижных ящика. Приклейте разделители к полкам, а затем приклейте всю конструкцию к задней панели внутреннего корпуса. Затем прикрепите три оставшиеся секции полок к задней панели. Затем вы можете прикрепить боковые панели внутреннего корпуса.

Проще всего это сделать, если клей на всех полках еще влажный, или хотя бы подвижный. Наконец, можно прикрепить нижнюю панель внутреннего корпуса и переднюю панель, которая идёт поперек верхней части внутреннего корпуса (она образует переднюю часть верхнего отсека). Используйте много зажимов, чтобы стянуть все части вместе, пока клей сохнет.

Уберите весь лишний клей со всех соединений перед тем, как продолжите. Любые бугорки засохшего клея сделают затруднительным или даже невозможным вставку ящичков, когда мы приступим к этому шагу. Проще всего зачистить клей пока он еще мягок, я обычно убираю его при помощи долота или квадратного напильника.

Отшлифуйте дерево, чтобы убрать весь клей, выступающий на внешней части корпуса. Также убедитесь, что все зубцы утоплены друг в друга и не выступают. Это нужно для того, чтобы ничего не мешалось, когда мы будем соединять внешний и внутренний корпус.

Шаг 5: Собираем выдвижные ящички

Сборка ящичков очевидна. Зашлифуйте внешнюю поверхность, чтобы они могли легко войти во внутренний корпус. Заметьте, что на задней панели каждого ящичка есть небольшое отверстие примерно в 1 мм толщиной. Маленькие ящички имеют по одному отверстию, а большие по два. Отверстия отмечают место, на котором нужно установить блокирующий механизм.

Круговые механизмы вырезаны из задней панели корпуса, чтобы сохранить материал дерева. Блокирующие механизмы задержат ящичек в коробке, и вы не сможете полностью вытащить его, уронив оборудование на пол. Закрутите маленький винт (4 штуки длиной примерно 1,3 см) через заднюю стенку ящичка в блокирующий механизм. Затяните винт настолько, чтобы вы могли легко повернуть блокирующий механизм из горизонтального незаблокированного положения в вертикальное заблокированное.

Это позволит вам легко блокировать ящичек в коробке без необходимости всё разбирать. В прикреплённом видео показано, как ящички блокируются во внутреннем корпусе.

Шаг 6: Собираем крышку

Соберите крышку внутреннего корпуса и дайте ей высохнуть. Затем поверх внутренней крышки можно собрать внешнюю крышку. Проверьте, что все части подходят по размерам, и выложите их для склейки и быстрой сборки. Соберите внешнюю крышку поверх внутренней, нанесите клей на поверхность внутренней крышки, так чтобы обе поверхности крепко склеились.

Если у вас не получается собирать вещи быстро — используйте клей, который сохнет дольше, таким образом вы не испортите вашу заготовку. После склейки двух слоев, я поместил крышку над внутренним корпусом и убедился, что крышка хорошо прилегает и не требует дополнительной обработки.

Шаг 7: Сборка внешнего корпуса

Внешний корпус склеивается поверх внутреннего корпуса. Намажьте клеем заднюю и боковые стороны внешнего корпуса, а также нанесите клей на внутренний корпус. Отметьте для себя, что внешний корпус выше — дополнительное место внизу будет использоваться для хранения передней панели. Чтобы определить высоту для внутреннего корпуса, установите крышку и убедитесь, что внешний и внутренний корпуса сидят хорошо.

В основании коробки будут две панели. Внутренняя панель имеет длинное отверстие, оно закрепляет переднюю панель на нужном месте. Приклейте внутреннюю панель к внешней и быстро приклейте всю конструкцию к внутреннему\внешнему корпусу.

После того, как всё высохнет, установите ящички на место. При необходимости, зашлифуйте края ящичков — они будут двигаться более плавно. Закончите шаг шлифовкой передней части ящика, так чтобы все выдвижные ящички и полки были гладкими и ровными.

Шаг 8: Собираем переднюю панель

Сперва, поместите внутреннюю переднюю панель на место и используйте отверстия в ней в качестве ориентиров для установки ручек для ящичков. Затем склейте две передних панели. Вы можете установить их в ящик, чтобы выровнять относительно друг друга. Затем аккуратно снимите склеенную панель и при необходимости зажмите в тиски.

Когда клей высохнет, отшлифуйте панель, чтобы она сидела хорошо. Также можно скруглить нижнюю часть панели при помощи наждака или рубанка. Такое скругление поможет упростить вставку панели, когда вы будете запирать ящик.

После сборки я обнаружил, что ручки выдвижных ящичков оказались длинноваты и не давали передней панели встать ровно относительно ящичков, поэтому мне пришлось немного срезать их.

Теперь, когда всё собрано вместе, зашлифуйте внешнюю часть ящика, чтобы придать ему опрятный вид.

Шаг 9: Прикрепляем металлические части и завершаем внешний вид ящика

Для установки крышки, я использовал петлю для фортепиано. Петля была слишком длинной, и я подрезал её по размеру коробки. Сверху я прикрутил ручку от гитарного усилителя Fender. По бокам были прикручены 4 застёжки. Тут я немного переборщил, так как хватило бы и двух застёжек на передней панели (но если вы собираетесь использовать ящик для переноса тяжелого инструмента, то лучше прикрутите 4 застёжки). Боковые ручки были прикручены на короткие винты — таким образом, я не задел внутренние ящички. На углы ящика были установлены латунные уголки, они защитят дерево от повреждений.

Замок — обычный замок от ящика стола. Я загнул язычок замка так, чтобы он цеплялся за скобу, прикрученную к внутренней части ящика. И наконец, я прикрутил сбоку открывалку для бутылок, ведь вы никогда не знаете, когда она вам пригодится. После установки всех этих деталей, открутите их, чтобы завершить обработку древесины.

Я нанёс 4 слоя сатинового полиуретанового лака. Дайте лаку высохнуть после каждого нанесения и слегка отполируйте его наждачкой с зерном на 220. Я залакировал только внешнюю часть ящика, внутри древесина осталась полностью нетронутой.

Дальше я вырезал лист дерева, который положу в верхний отсек. Он закроет отверстия механизма выдвижных ящичков. Я не заклеил его, так как мне в любой момент может понадобиться доступ к этой части ящика.

Теперь соберите всё обратно и подумайте, что вы хотите положить в ваш ящик.

Шаг 10: Опциональный. Вырезаем формы в пене

ЗАМЕТКА: Пена, используемая в ящиках механизмов — очень спорная тема. Основной проблемой является то, что она может выделять неопрен, который может способствовать порче и ржавлению приборов. Поэтому подумайте, какие приборы и инструменты будут находиться в вашем ящике и возможно, замените пену поролоном. Также, если вы захотите вырезать отверстия в пене при помощи лазера, помните, что это огнеопасно! Чтобы инструмент было проще доставать, сделайте зазоры между ним и пеной примерно в 2 см.

masterclub.online

Ящик для инструментов своими руками

Удобный и вместительный ящик для хранения инструментов — это мечта для любого мастера. Это и понятно, ведь в ящик можно вполне комфортно разместить весь арсенал столярного или слесарного инструмента. Есть два варианта: приобрести готовый ящик или изготовить его собственноручно. Однако покупное изделие имеет вполне определенные габариты, а инструментов может быть значительно больше. Что делать — идти и покупать еще один? Есть и другой выход: сделать ящик для инструментов своими руками. Достаточно подобрать нужный материал, рассчитать габариты и изготовить конструкцию не только под все инструменты, но и “на вырост”. Удобно? Более чем.

Теперь о том, каким должен быть этот самый ящик. Для стандартного набора инструментов “домашнего мастера” вполне достаточно обычного бокса. Для хранения сантехнического инструментария более удобен органайзер. Но самым простым вариантом является коробка с ручкой. Итак, за работу!

к содержанию ↑

Простейшая конструкция

Для начала займемся выбором материала. Это может быть дерево, МДФ или даже металл. Следующий этап — выполнение чертежа на обычной ватманской бумаге. Есть и специальные компьютерные программы: “Компас” или “Автокад”. Плюс этих программ в том, что вы сможете при необходимости исправить ошибки и посмотреть заранее, что будет представлять собой ваше изделие.

Важно! Компьютерные программы для изготовления чертежа ящика для инструментов из дерева полезны лишь в том случае, если вы знаете, как применять их и имеете навыки работы с ними.

Материал в наличии, теперь нужно подобрать инструмент, который пригодится при работе. Конечно, многое зависит от выбранного вами материала, но есть универсальный классический набор:

  • Молоток.
  • Отвертка.
  • Крепежи.
  • Измерительные инструменты.

Важно! Для ящика под инструменты своими руками берем обычную сосновую доску. Это — простой материал, доступный по цене, с хорошими прочностными качествами.

zqcxty7iЧертеж ящика для инструментов из дерева у вас имеется, теперь нужно воплотить его в материал. Для этого вам понадобятся карандаш и линейка. Выполните разметку на материале и начинайте выпиливать детали при помощи ножовки или электрического лобзика. Если вы выбрали незакрывающийся вариант, потребуется 5 плоскостей: донная часть и 4 стенки.

Важно! Желательно использовать при сборке ящика столярный клей. Перед склеиванием места соединения необходимо зачистить. Крепко сожмите детали и дайте клею высохнуть.

После того, как клей высох, можно укрепить конструкцию при помощи саморезов. В качестве ручки используют деревянную рейку, которую прикручивают или прибивают к верхним граням боковых частей.

Ящик готов!

Важно! Дальше поступайте по собственному усмотрению. Можно отшлифовать грани при помощи наждачной бумаги или покрыть изделие лаком.

к содержанию ↑

Органайзер

Говоря об органайзере, двигаемся “от простого к сложному”. Ящик для инструментов своими руками из фанеры с открытым верхом отлично годится для крупного инструмента: ножовки, молотка, киянки. А что делать с мелким инструментарием — Винтиками, болтами, гайками и прочей мелочевкой? Они постоянно теряются или не находятся в самый ответственный момент. Органайзер придется очень кстати.

Важно! Он представляет из себя множество ящичков для хранения деталей, крепежей и мелкого инструмента. На первый взгляд, может показаться, что изготовить такое изделие очень непросто. На самом деле, ничего особо сложного нет. Самый трудоемкий этап — это изготовление раздвижного механизма. Все остальные моменты намного проще.

Теперь — об этапах выполнения:

  1. Основной корпус. Его изготавливают открытым, с достаточной глубиной. Основной корпус пригодится для размещения гаечных ключей, молотков и другого инструментария средних размеров. В сущности, это — обычная коробка, разделенная перегородками на секции.
  2. Изготовление четырех коробов меньшего размера. При этом придерживайтесь размеров нижних ящиков. Короба будут установлены друг на друга. Верхняя пара коробов будет снабжена крышками. Их можно сделать выдвижными (как в деревянном пенале) или откидными — на рояльных петлях.
  3. Соединение коробов межде собой. Для этого применяют соединительные металлические планки. По одной короткой металлической пластине с каждой стороны понадобится для соединения нижних коробов и еще 2 пластины для соединения ящиков. Самая длинная планка из металла служит ручкой, а заодно и соединяет верхние этажи органайзера.
к содержанию ↑

Металлический ящик под инструменты

Это — самый сложный вариант, и справиться с ним может лишь опытный слесарь, имеющий набор необходимого инструмента.

Важно! Магазинные боксы, как правило, выполнены из алюминия и имеют небольшую массу. В домашних условиях использовать алюминий достаточно сложно. Простейший вариант — обычная коробка из оцинкованного листа толщиной в 0,3 мм.

Набор инструментов следующий:

  • Разметочный штангенциркуль.
  • Угольник.
  • Маркер или заточенное керно.
  • Молоток.
  • Наковальня.
  • Линейка.
  • Пассатижи.
  • Напильник.

Сценарий такой же, как и при изготовлении деревянного изделия — выполнение чертежа, разметка металлического листа:

  • Чертежи ящика для инструментов своими руками лучше всего выполнять на ватмане или миллиметровке.
  • Для разметки можно использовать керно или маркер, как удобно.
  • После того, как развертка нарисована, отрежьте “все лишнее”. Делать это нужно при помощи ножниц по металлу. В результате получится сложная геометрическая фигура, напоминающая прямоугольник с крыльями.
  • Далее пойдет работа, напоминающая кузнечную. Загните при помощи молотка боковины изделия поочередно. “Лепестки жесткости” загибайте в последнюю очередь.

Важно! После того, как вы завернете части изделия, собрав коробку, нужно пройтись по нему молоточком — “отрихтовать”.

к содержанию ↑

Видеоматериал

По приведенному алгоритму можно изготовить коробку нужного вам размера для размещения инструментария. Итак, вы знаете, как сделать ящик для инструментов своими руками. Это совсем не сложно. Попробовать стоит!

Поделиться в соц. сетях:

serviceyard.net

Как сделать ящик для инструментов своими руками

Хранение инструментов в тумбочках, шкафах и отсеках мебели, которая не предназначена для этой цели, является организованным беспорядком в домашнем хозяйстве. Разложенные в разных местах инструменты приходится искать. В результате человек забывает о том, какие инструменты у него есть, и приобретает заново то, что завалялось где-то под полкой.

Сборка

Для приведения в порядок своего инструментального хозяйства любому взрослому человеку нужен ящик для инструментов. Его можно купить или сделать самостоятельно. В продаже имеется большое количество разных вариантов конструкций и чемоданов для инструментов и крепежа. Но стоимость таких изделий нельзя сравнить с затратами, которые потребуются в случае изготовления чемодана или ящика своими руками.

Деревянный ящик для домашних инструментов является простым изделием и его изготовление не составит сложности для любого мужчины. Пластмассовые, металлические и комбинированные ящики и чемоданы для инструментов изготавливать в домашних условиях проблематично и лучше остановиться на моделях из дерева или фанеры. Чемодан для инструментов можно сделать оптимально удобным и функциональным непосредственно для себя. Внешние поверхности можно красиво отделать, покрыть краской или лаком и получить не только полезную, но и стильную вещь.

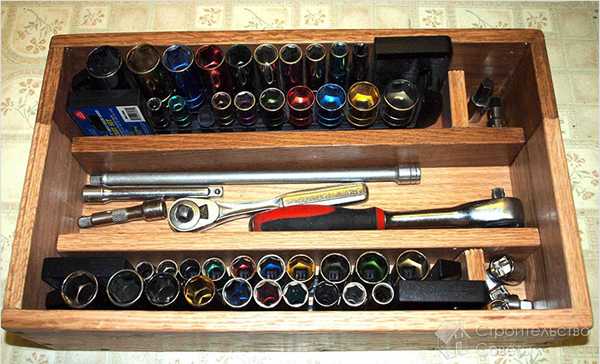

Открытый инструментальный ящик

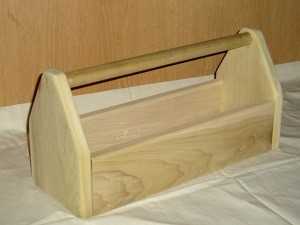

Традиционный и наименее трудоёмкий в изготовлении. Такими моделями издавна пользуются столяры и плотники в сельской местности. Это прочная и надёжная вещь служит долго и не ломается от падений и ударов. Состоит из одного или двух отделений, в которые складываются инструменты и крепёжные элементы (гвозди, винты, шурупы).

Конструкция изготавливается из досок, толщиной 20 мм, соединённых саморезами. Соединение металлическими уголками значительно повышает прочность изделия. Использование отходов пиломатериала сводит к минимуму расходы на изготовление.

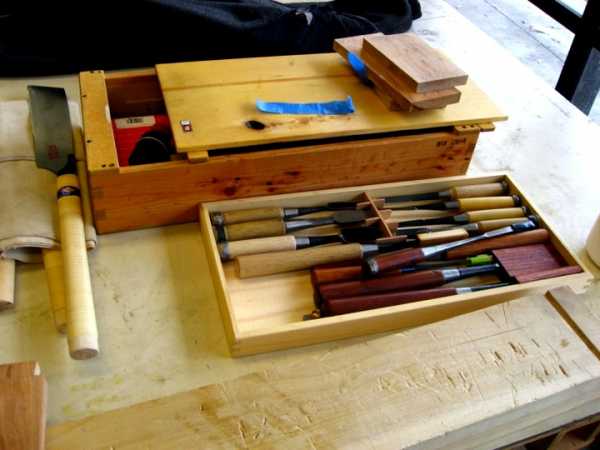

Чемодан для хранения инструментов

Если инструментами приходится пользоваться эпизодически, то запирающийся чемодан является наилучшим вариантом. По форме это деревянная коробка с ручкой и несложным замком. Размеры зависят от количества необходимых инструментов.

Этапы изготовления таковы:

  • Сначала надо определиться с ассортиментом того инструмента, который будет размещаться в ящике. Обычно это набор необходимых ручных инструментов (пассатижи, отвёртка, молоток, ножовка и т. п.).
  • Нарисовать эскиз с учётом размеров и компактного расположения инструментов и других инструментальных предметов.
  • Рассчитать потребное количество материала по эскизным размерам.
  • В зависимости от веса выбрать толщину досок ящика. При малом весе в качестве материала подойдёт фанера.
  • Электролобзиком или ножовкой выпиливаются детали по размерам эскиза. При работе лобзиком не следует прилагать большое усилие в направлении пропила. Это приведёт к изгибу пилки и срез будет неровный.
  • Готовые детали обрабатываются наждачной бумагой или шлифовальной машиной для удаления шероховатостей. Скругляются углы и ребра досок.
  • В местах разметки просверливаются отверстия под шурупы.
  • Сборка производится с помощью саморезов, завинчиваемых шуруповёртом. Получаются две основные части: сам ящик и крышка. Углы ящика и крышки изнутри желательно усилить лёгкими алюминиевыми уголками. Конструкция станет намного прочнее.
  • Внутри чемодана следует предусмотреть перегородки и простые крепления для инструментов, чтобы весь набор не превратился в кучу при переноске ящика. Хорошо подойдёт широкая лента на липучке, с помощью которой все инструменты будут зафиксированы внутри чемодана. Можно изготовить фиксаторы на свой вкус в ящике и на крышке.
  • Крышка и ящик соединяются мебельными петлями на саморезах. Ручку можно изготовить самостоятельно, но лучше купить готовую в мебельном магазине. Она может стать украшающим элементом чемодана.
  • Если требуется запирать чемодан, то можно навесить маленький замок. Оптимальным вариантом будут крючки, предохраняющие от случайного открытия ящика во время переноски.

Как сделать ящик для инструментов своими руками и какие инструменты и материалы для этого потребуются.

Для работы в домашних условиях необходимо будет иметь следующие инструменты и приспособления:

  • Циркулярная электрическая пила с диаметром пилящего диска 200 мм.
  • Ручная пила-ножовка по дереву.
  • Электродрель и набор свёрл по дереву. При использовании металлических уголков с целью усиления конструкции потребуются несколько свёрл по металлу.
  • Отвёртка.
  • Стамеска.
  • Линейка и рулетка.
  • Доски толщиной не более 25 мм. При изготовлении из досок большей толщины ящик получится очень тяжёлым. По этой же причине плохо подходит для изготовления ящика для инструментов древесно-стружечная плита (ДСП).
  • Фанера (многослойная, толщиной 9 мм) для изготовления перегородок и фиксаторов для инструментов, расположенных внутри ящика.
  • Мебельные петли.
  • Ручка.
  • Саморезы по дереву.
  • Шуруповёрт.
  • Лента с липучкой.
  • Мебельный степлер для крепления ленты с липучкой.
  • Мебельный лак и кисти в случае если предполагается покрытие наружных поверхностей ящика.

Кроме инструментов и крепежа, внутри чемодана, необходимо предусмотреть отсеки для размещения различного крепежа и мелких деталей. Это гвозди, саморезы, винты и гайки, сверла, метчики, плашки и прочие мелкие приспособления. Такие элементы не должны рассыпаться внутри ящика, поэтому ячейки для них следует изготовить закрытыми. Это могут быть пластиковые лёгкие коробочки с крышками. Желательно из прозрачного пластика, чтобы содержимое было видно без открывания отсека. Их надо закрепить внутри. Можно просто привинтить ко дну или стенке ящика.

Если нет необходимости в переноске, то хорошо иметь стационарный, домашний ящик. Его можно сделать большим. Организовать настоящее хранилище инструментов, приспособлений, крепёжных элементов и прочего. Он может занять значительное пространство в помещении, но все предметы будут находиться в одном месте и ничего не потеряется. Вес такого сундука с инструментами не должен быть больше 30 кг. В противном случае его будет трудно перемещать по квартире при смене места установки. К такой тяжёлой конструкции необходимо предусмотреть специальные ручки для перемещения ящика внутри помещения.

Полезные советы

  • Для работы будет вполне достаточно бытовых электроинструментов. Не потребуются профессиональные и высокоточные, а, значит, и очень дорогие электроинструменты.
  • Оставьте внутри ящика часть свободного пространства без перегородок. Со временем потребуется добавить новые инструменты и это пространство очень пригодится.
  • Если ящик предназначается для хранения большого количества предметов и крепежа и будет тяжёлым, то его просто необходимо усилить металлическими или алюминиевыми уголками.
  • Переносной ящик всегда полезно иметь для поездок с ним на дачу и в загородный дом.
  • Следует помнить, что вещь, изготовленная собственными руками, всегда будет более функциональной по сравнению с покупным изделием.

При желании можно превратить деревянный ящик для инструментов своими руками в стильную вещь, которая гармонично впишется в интерьер кладовки или прихожей. Отделать внешние поверхности под старину или модерн в соответствии с основной идеей интерьера. Сделать аппликацию и покрыть лаком. Украсить оригинальными аксессуарами. Все зависит от желания.

Поделись статьей:

Оцените статью:

mebelza.ru

Ящик для инструментов своими руками — Masterstroit

Большой и удобный ящик под инструменты – мечта любого мастера. Оно и понятно, ведь в такое хранилище можно компактно уложить весь свой инструментарий. Они сегодня стоят не так дорого, поэтому один из вариантов – это приобрести в магазине или создать подобный шедевр самостоятельно. Какой вариант будет для вас приемлемым? Конечно, покупной имеет определенные размеры, но инструментов может оказаться гораздо больше чем может поместиться в него. Но так или иначе, придется с этим мириться или снова бежать в магазин и покупать новый. Совсем другое дело – сделать самому: подобрал нужный материал и рассчитал под все имеющиеся инструменты и даже с перспективой. Удобно? Скорее всего, вы с этим аргументом будете согласны. Поэтому поговорим в этой статье о том, как самому в домашних условиях сделать такой ящик.

Каким ОН должен быть?

Ящик сделан по индивидуальным потребностям

Если это домашний бокс, то он может быть обычной коробкой с ручкой. Ну а если вы, например, сантехник, то понятно, что вам понадобится коробка более функциональная, вместительная и прочная. Эту роль с успехом выполнит органайзер. Однако в данной статье, в качестве примера, рассмотрим простой домашний вариант – коробка с ручкой. Итак, будем считать, что мы определились с типом ящика, где будем держать все необходимые нам инструменты или почти все.

С чего начнем? Для начала подберем материал. Это может быть фанера, дерево или даже металл, затем произведем расчеты. Только после этого можно приступать к составлению подробного чертежа. Это можно сделать классическим способом, то есть на ватмане с помощью хорошо заточенного карандаша, линейки, циркуля, угольника и т. д.

Схема конструкции ящика

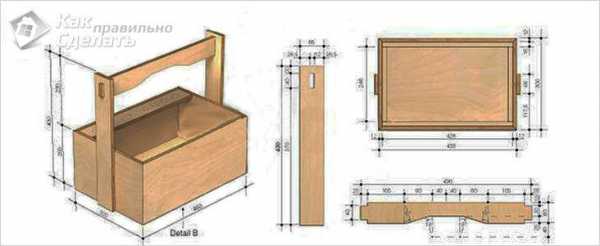

Чертеж ящика

Неклассический способ – с помощью специальной компьютерной программы. «Автокад» и «Компас» как раз и «заточены» на то, чтобы сделать профессиональный точный чертеж. Преимущ

masterstroit.info

Ящик для инструментов

У современного мужчины, проживающего не только в большом доме, но даже и в маленькой квартире, обязательно найдется под рукой пара отверток, горсть гвоздей и молоток. А уж не говоря о мастере на все руки, в рабочем арсенале которого присутствуют не только пара гвоздей и отвертка, но и шуруповерт, саморезы, гайки, болты, не одна отвертка и еще масса нужных в домашнем обиходе инструментов. Для того, что бы все эти инструменты, не терялись по всему дому или не пылились на полках или балконе у каждого уважающего себя хозяина должен быть под рукой удобный и практичный переносной ящик для инструментов. Ящики для инструментов продаются во всех строительных магазинах или рынках, но если вы мастер на все руки, то вам не составит труда изготовить такой переносной ящик для инструментов собственными руками.

Разновидности переносных ящиков для инструментов

Классифицировать такие ящики стоит по объемам. Многие незнающие хозяева часто путают такие ящики для инструментов с уже укомплектованными продающимися в магазинах комплектами, к примеру, отверток или гаечных ключей, это совсем не то.

  • Первыми в этой классификации идут переносные ящики и кейсы, которые при важной необходимости можно взять с собой в дорогу. Они бывают маленькие, средние и большие по размеру. В зависимости от размера в них может помещаться от примитивной мелочевки, такой как шурупы, гайки, гвозди, сверла, отвертки и молотки и до буров, дрелей и даже перфораторов.
  • Следующей разновидностью являются тележки для перевозки инструментов, в них можно транспортировать объемные сварочные аппараты или аппараты, используемые в шиномонтаже.
  • Есть так же небольших размеров кейсы, для переноса и хранения мелких деталей, в них часто складывают гвозди, саморезы, шурупы или болты, такие кейсы имеют много маленьких отсеков, и они станут настоящей находкой для тех, кто имеет дело с множеством разнообразной мелочевки.
  • И последними в этой классификации будут сумки и пояса, предназначенные для хранения и переноса инструментов. Их часто используют для работы на большой высоте, что очень облегчает работу, ведь все нужные инструменты находятся под рукой.

Пластиковый ящик для инструментов

Пластиковые кейс или ящик для инструментов является отличным помощником, для тех, у кого не так много имеет инструментов в своем домашнем арсенале. Такой кейс можно брать на дачу, если конечно вы не имеете несколько комплектов инструментов для дома и дачи. Такой ящик сделан в виде прямоугольника и имеет ручку на крышке. При поднятии ящика, его стенки не должны складываться или деформироваться, поэтому очень важно качество материала, а именно пластмассы, из которой изготовлен ящик. Крышка ящика должна плотно прилегать к стенкам ящика, в ином случае в середину может попасть грязь или пыль. В современных ящиках для инструментов при открытии крышки выдвигаются небольшие пространства для мелких деталей. В самом ящике обычно расположено несколько полок или лотков, которые при открытии ящика легко выдвигаются или же вынимаются. Отделения для мелких деталей должны иметь обязательно крышки, которые плотно закрываются, иначе в процессе переноса мелкие детали могут рассыпаться по всему ящику. Если пластмассовый ящик больших размеров, то на дне могут быть расположены колесики, для легкой транспортировки. Модели пластикового ящика разнообразные как и размеры, в самый маленький такой ящик может поместиться только несколько нужных в определенный вам момент инструментов, а в большой все необходимые инструменты, имеющиеся у вас дома.

Виды пластикового переносного ящика для инструментов

  • Кейс – чемодан с ручкой, который полностью раскрывается. Внутри он имеет множество разнообразных отсеков и органайзеров, так же имеются съемные перегородки. Он имеет небольшой вес и объем.

  • Контейнер – обычно это ящик имеющий форму прямоугольной трапеции. Стенки и дно неподвижны, а так же спаяны между собой, что позволяет при большом весе инструментов избежать деформации. Внутри, так же как и в предыдущем есть отсеки и движущие перегородки, которые при необходимости значительно могут увеличить пространство. При открытии крышки могут выдвигаться отсеки, а так же контейнер зачастую имеет колесики, это очень практично, так как он имеет не маленький вес.
  • Мультибокс – это ящик, который внешне напоминает конструкцию и форму комода. В нем ярусами расположены ящики, в большинстве случаев их не менее пяти. Чаще всего такой ящик используют в мастерских, но при необходимости его так же как и предыдущие возможно транспортировать.

  • Складные ящики – такие ящики чаще всего используют при переносе большого количества инструментов. При закрытии он уменьшается в несколько раз и полки ложатся друг на друга, а при открытии его стенки и отделения расходятся в разные стороны.

Ящик для инструментов из пластика имеет массу положительных качеств. Пластик очень легкий, поэтому при переносе тяжелых инструментов, он не добавляет лишнего веса. Если такой ящик изготовлен из качественных материалов, то инструменты, которые находятся внутри, не предаются перепадам температурных режимов. Застежки на таких ящиках имеют крепкие фиксаторы, поэтому в случае падения ящик вряд ли откроется. Ручки на таких ящиках изготовлены из нескользящего материала, в больших коробках расположено, зачастую по несколько ручек, это позволяет переносить чемодан двум людям одновременно (если в нем сложен довольно тяжелый инструмент). Некоторые ящики изготавливают из прозрачного пластика, что очень практично и позволяет видеть место расположения всех инструментов внутри. Ящик из пластика практичен в уходе, его легко мыть как просто водой, так и любыми моющими средствами. Магазины сейчас предлагают обширный выбор ящиков для инструментов из пластика, отличающихся друг от друга размерами и цветовыми гаммами, поэтому можно без труда подобрать пластиковый ящик по своему вкусу и запросам.

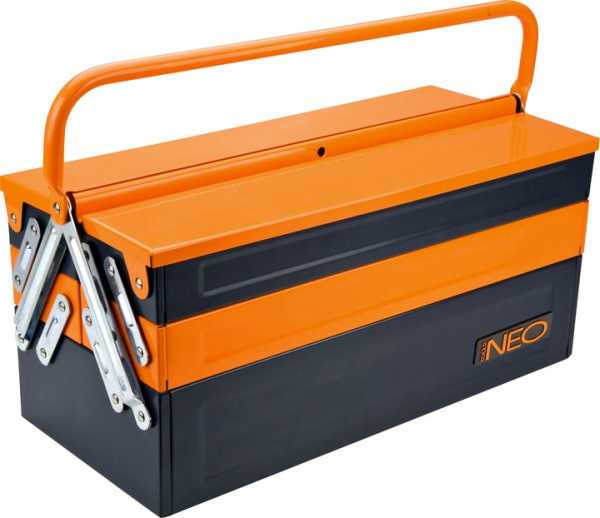

Металлический ящик для инструмента

Перед покупкой ящика для инструмента стоит все тщательно продумать. Какие именно инструменты вы будете хранить в ящике, где он будет у вас стоять и каких размеров он должен быть. Ящик, для инструментов изготовленный из металла, так же как и ящик из пластика имеет много преимуществ, но многие из них очень отличаются от преимуществ, пластикового ящика. Большинство металлических ящиков изготовлены из алюминия, поэтому они довольно легкие, а это очень не маловажное качество, ведь инструмент часто имеет большой вес, поэтому вес ящика должен быть минимальным.

Не смотря на то, что ящик металлический он защищен от коррозии, путем оценковки. Всем известно, что металл пожароустойчивый, поэтому при внезапном пожаре ваши инструменты останутся невредимыми. Удобные эргономичные ручки позволяют без труда переносить ящик. Все металлические ящики для инструментов оборудованы надежными стальными замками. Благодаря специальному покрытию, которое не только защищает ящик от коррозии, но еще и предает неплохой и довольно современный внешний вид ящику. Размер металлического ящика можно подобрать согласно требуемым лично для вас размерам. Если вы желаете ящик для инструментов необычной формы, то фирма изготовитель всегда готова пойти на уступки и изготовить его по вашим личным замерам. Благодаря такому помощнику нужный инструмент всегда находится при вас, его можно брать с собой за город, на стройку и возить в машине. Отделения и внутренние секции в ящике позволяют хранить инструмент друг от друга в зависимости от размеров. Если вы предполагаете хранить в ящике габаритный и тяжелый инструмент, то в качестве помощи при транспортировке, возможно, заказать, на фирме изготовителя, специальные колесики, которые крепятся к днищу ящика. Этот ящик можно так же использовать не по назначению, а, к примеру, как сейф или шкаф с личными и нужными документами. Металлические ящики для инструментов отличаются от пластиковых, более долгим сроком службы и хорошей надежностью, но, не смотря на все их качества металл, остается металлом и все же он тяжелее пластика.

Ящик для инструментов своими руками

Многие зачастую используемые инструменты, такие как уровень или ножовка с молотком, не всегда помещаются в стандартных пластиковых или металлических ящиках для инструментов, поэтому отличным вариантом для этого может стать изготовления ящика для инструментов своими руками. В этом есть один очень большой плюс, такой ящик вы изготовите непосредственно по своим индивидуальным размерам.

Ящик можно изготовить очень простой конструкции без закрывающейся крышки, благодаря этому в него могут поместиться даже самые габаритные инструменты. Для изготовления такого приспособления вам понадобится доски или фанера, а так же саморезы (гвозди или степлер) для крепежа. Делаем заготовки, для этого вырезаем дно, и по две одинаковые боковые стенки. Боковые стенки должны быть по две короткие и две длинные, короткие должны по высоте превосходить длинные. После собираем все заготовки в единый цельный ящик. Между короткими боковинами крепим длинную перекладину (ручку). Этот ящик очень легко изготовить, но в нем хорошо хранить и переносить только крупногабаритный инструмент, а вот для мелких деталей он совсем не годится.

Для хранения мелких инструментов и комплектующих лучше всего изготовить ящик с несколькими отделения и ящичками. Для такого ящика нам понадобится фанерная доска, толщиной не более 6 мм. Ящик внешне будет напоминать всеми известную антресоль. Он состоит из двух дверец, которые открываются на себя, после открытия ящик возможно разделить на две половины, в одной из которых будут установлены выдвижные ящички для мелких деталей. На дверцах можно установить планку с несколькими сквозными отверстиями, в которые в процессе можно вставлять отвертки. Времени на изготовления такого ящика у вас уйдет больше, нежели на изготовление предыдущего, но по завершению работы, ваша занятость будет оправдана.

Третьим вариантом представлен ящик для инструментов в виде сундучка. Этот ящик представляет собой довольно простую конструкцию с закрывающейся сверху крышкой и двумя ручками по бокам (их можно вырезать в самом дереве или же прикрепить на саморезы). Такой ящик можно сделать так же любых размеров и с всевозможными отделениями и секциями внутри. Так же имеет место функция матрешки, в один большой ящик можно поместить несколько ящиков поменьше размером, главное правильно рассчитать размеры внутренних ящиков.

Если есть желание и время, то возможно изготовить любой ящик для инструментов согласно желаемых размеров. Только не стоит забывать, что он должен быть в первую очередь легким и удобным. Ящики, изготовленные на заводе производителе, более многофункциональнее, нежели изготовленные собственноручно.

Лидеры продаж

Лидерами продаж среди ящиков для инструментов можно назвать ящик для инструментов фирмы fit, этот ящик очень вместительный, в нем несколько небольших органайзеров для мелких деталей и одно большое отделение для больших инструментов. Качественные застежки и прочный пластик, из которого изготовлен корпус ящика.

Производитель ящиков для инструментов STANLEY является неоспоримым лидером в производстве такого вида ящиков. Они бывают как пластиковые, так и смешанные (металл и пластик). Ящик разделен на много различных отделений и органайзеров, есть наружные кармашки. В ящиках больших размеров на днище расположены колесики, которые позволяют без труда передвигать заполненный тяжелыми инструментами ящик.

Ящик для инструментов irwin изготовлен из высокопрочного пластика, который при перегрузе и переноске не деформирует стены контейнера. Ящик довольно больно большой по размеру, что позволяет переносить и хранить в нем как дрель, так и перфоратор. Для мелкого инструмента по верх большого отделения расположена съемная секция. Сам ящик закрывается двумя металлическими застежками. На крышке расположены отверстия для подвесного замка.

Ящик для инструментов tayg бывает ка небольшого, так и габаритного размера. Небольшие и средних размеров ящики внешне похожи на сундуки. Крышка открывается наверх. Ящики этой фирмы могут быть рассчитаны как для одного инструмента (перфоратора или дрели), так и для полного набора всех необходимых инструментов. Они бывают со съемным ящиком и больших размеров на колесиках.

Перед приобретением ящика для инструментов нужно учитывать его размеры, которые зависят от места его будущего расположения (балкон, кладовка или гараж). Благодаря такому ящику вы экономите массу своего времени, на поиски нужных инструментов, которые зачастую разбросаны по всей квартире. Перед покупкой ящика для инструментов обязательно проверьте его дно, оно должно быть изготовлено из высокопрочного материала, ведь основная нагрузка в весе приходится именно на него. Цены на переносные ящики для инструментов могут значительно колебаться, во многом это зависит от качества материала и фирмы изготовителя, поэтому перед покупкой дешевого ящика для инструментов, убедитесь в его качестве. Это разумное приобретение станет вам замечательным помощником не только дома, но и за его пределами.

koffkindom.ru

Ящик для инструментов своими руками

Каждый мужчина, который что-то делает в своём доме собственноручно, знает, что со временем количество используемых инструментов увеличивается и подчас бывает сложно держать их в одном месте достаточно компактно. К тому же, если дело касается их переноски или транспортировки, то это тоже будет создавать определённые проблемы. Однако выход есть и им, несомненно, является ящик под инструменты.

Какой ящик нужен?

Итак, в любом строительном магазине, как правило, можно найти не только материалы и инструменты, но и ящики для их хранения, как сопутствующий товар. Можно конечно приобрести его, но наверняка любому мастеру будет гораздо приятнее использовать ящик для хранения инструментов, изготовленный своими руками, как ещё одно доказательство своего мастерства. И первоначальным этапом изготовления должно быть принятие решения относительно того, какой именно ящик необходим в том или ином случае.

Например, если речь идёт о домашнем использовании время от времени, то можно обойтись и простым вариантом, по сути являющимся коробкой с ручкой, а если имеет место частое использование достаточно большого количества инструментов, например, в силу служебных обязанностей, то вполне уместным будет использовать крупный ящик органайзер. Решение необходимо принимать индивидуально и когда оно будет принято, можно переходить к изготовлению.

Этапы изготовления

Когда речь идёт об изготовлении ящика для инструментов, нужно знать, что этот процесс можно условно разделить на несколько этапов.

  • Планирование. На данном этапе необходимо произвести предварительные расчёты материалов, которые потребуются и составить подробный чертёж будущего ящика. Чертёж можно выполнить, как обычным способом, то есть с использованием чертёжных инструментов, так и при помощи специальных компьютерных программ, в которых можно даже посмотреть примерный результат всех действий.

  • Подготовка необходимых материалов. Необходимо подготовить достаточное количество предполагаемых к использованию материалов и инструментов. В каждом конкретном случае этот набор будет индивидуальным, но вряд ли можно будет обойтись без измерительных инструментов, элементов крепежа, столярных и слесарных инструментов, вроде ножовки и молотка.
  • Изготовление. На этом этапе, как не трудно догадаться, происходит непосредственное изготовление ящика. Здесь необходимо остановиться несколько подробнее.

Изготовление ящика для инструментов

В качестве примера того, как изготовить ящик для инструментов, предлагаем к рассмотрению простой его вариант. Он будет представлять собой средних размеров ящик, оборудованный ручкой для переноски. В качестве материала изготовления, в принципе, можно использовать самые различные материалы. Может подойти и металл, и фанера, и даже пластик. Решать, что использовать нужно, исходя из личных предпочтений, но традиционно, для этих целей используется обрезная доска хвойных пород, как наиболее простой в обработке и доступный материал, обладающий достаточно неплохими качествами.

Итак, чтобы изготовить деревянный ящик для инструментов, необходимо для начала перенести заранее изготовленный чертёж на материал. Для этого можно использовать линейку и карандаш. После того, как данная работа будет проделана, нужно при помощи ножовки или электролобзика выпилить составные части будущего ящика. В данном случае, речь идёт о простом варианте без крышки, поэтому должно получиться 5 составных частей. То есть, 4 стенки и дно ящика. Размеры этих элементов должны быть определены, исходя из необходимых в каждом конкретном случае.

После того как составные части будут изготовлены, их необходимо скрепить между собой.

Обратите внимание! Места соединения необходимо тщательно обработать и зачистить, после чего на них наносится столярный клей, и детали крепко прижимаются друг к другу. В таком виде уже получивший форму ящик оставляется до полного высыхания клея.

После того как это произойдёт, нужно для достижения наибольшей прочности изделия дополнительно пробить места соединения элементов гвоздями или скрутить саморезами. Как только эти работы будут завершены, приделайте к ящику ручку. Для этого можно взять простую деревянную рейку и прикрутить или прибить её гвоздями к ящику. Имеются в виду верхние грани торцевых стенок ящика.

На этом основные этапы изготовления ящика для инструментов можно считать законченными. В качестве дополнения можно дополнительно обработать готовое изделие при помощи наждачной бумаги различной дисперсии и покрыть его лаком либо пропитывающим составом, вроде морилки, для защиты дерева от воздействия влаги.

В заключение, стоит сказать, что данный вариант того, как сделать ящик для инструментов, самый простейший, в силу чего его изготовление под силу любому новичку. По прошествии времени, может быть и скорее всего, будут изготовлены другие варианты, но первый свой ящик для инструментов наверняка запомнится.

www.ubcua.tv

Ящик для инструментов своими руками: нюансы и тонкости

Содержание:

Многие мастера в своей повседневной жизни используют широкий ассортимент всевозможных инструментов. Для их полноценного хранения и транспортировки хозяйственные мужчины стараются изготовить ящик для инструментов своими руками. Конечно, можно пойти в строительный магазин или на рынок и приобрести готовую модель, но скорее всего ее размеры, форма и количество отделений не совпадут с требованиями, предъявляемыми пользователем к этому изделию.

Ящик для инструментов открытого типа

Сделать такой ящик для настоящего специалиста довольно просто, поскольку основными требованиями, предъявляемыми к этому изделию, будут надежность и удобство. Для его изготовления применяются различные материалы: листовой металл, фанера и ДСП, но самое широкое использование получил цельный массив мягкой древесины, преимущественно хвойных пород.

Для хранения инструментов применяются различные конструкции ящиков, но главным образом они делятся на изделия закрытого и открытого типа, основным различием между которыми является наличие или отсутствие запирающейся крышки.

Методика изготовления ящика для инструментов

Чтобы изготовить инструментальный ящик своими руками нам понадобятся:

  • доска хвойных или лиственных пород толщиной 18 – 20 мм;
  • деревянный стержень цилиндрической формы;
  • клей по древесине, наждачная бумага и шурупы-саморезы;
  • дрель, шуруповерт, электролобзик, шлифовальная машинка;
  • измерительный инструмент, молоток и отвертка.

Изготовление инструментального ящика

Этапы проведения работ

  • Поскольку ящик под инструменты своими руками изготавливается с учетом определенного набора, который должен транспортироваться в наиболее удобном виде, процесс производства начинается с разработки чертежа.
  • При составлении чертежа следует учитывать как размер, так и вес необходимого набора инструментов.
  • Поскольку данные приспособления зачастую изготавливают из доски, уже бывшей в употреблении, ее следует предварительно подготовить: обработать, удалить инородные элементы и убрать следы лака и краски.
  • После этого, согласно чертежу, разметка переносится на материал заготовок.
  • При помощи электролобзика вырезаются заготовки с последующей зачисткой наждачной бумагой всех поверхностей, до достижения полной гладкости и соответствия размерам. Только таким образом можно обеспечить идеальное сопряжение деталей.
  • Ящик для инструментов предусматривает наличие центральной деревянной ручки, выполненной из заранее заготовленного деревянного стержня. Для его установки на боковых стенках изделия высверливаются два глухих отверстия глубиной 10-20 мм и диаметром, совпадающим с размерами стержня.
  • По периметру изделия, для его последующего монтажа с помощью саморезов, просверливается ряд отверстий диаметром 3 мм, которые впоследствии значительно облегчат сборку.
  • После выполнения этих работ можно переходить непосредственно к сборке (с предварительным проклеиванием швов). Сборка производится последовательно при помощи саморезов и шуруповерта. Ручка также предварительно проклеивается.
  • Для защиты инструментального ящика от непогоды и излишней влажности его поверхность обрабатывается лаком или акриловой краской.

Обратите внимание на отверстия для саморезов по периметру, а также как выполнена ручка

По подобной технологии можно создавать довольно сложные конструкции практически любого размера. При необходимости внутренняя поверхность разделяется на отделения для раздельного хранения инструмента и расходных материалов. Такой подход позволяет обеспечить полный порядок при хранении инструментов.

Особенности изготовления ящика для инструментов с крышкой

Для длительной перевозки ящик под инструмент, изготовленный в открытом исполнении, малопригоден, поэтому широкое применение находят модели, оснащенные запирающейся крышкой. Технология изготовления такого вида не сильно отличается от ее открытого аналога, но все же есть некоторые нюансы, которые следует обязательно учесть.

  • Прежде всего надлежит непосредственно изготовить крышку. Это можно сделать из той же древесины, которая была использована для производства корпуса.
  • Размер крышки должен полностью совпадать с периметром корпуса. Как правило, ее комплектуют центральной ручкой и специальными петлями для установки навесного замка.
  • Крышка устанавливается как на парные петли, так и на рояльные, при помощи шурупов. Поскольку оба эти способа вполне надежны, то при их выборе результат не имеет особого значения.

Ящик закрытого типа

На вопрос «как сделать ящик для инструментов» ответить довольно просто — необходимо следовать изложенным выше рекомендациям и проявить немного творческой и инженерной мысли. Правильная внутренняя компоновка такого изделия сделает доступным любой инструмент, что значительно сэкономит время на его поиски. Внутренние отделения изготавливаются отдельно и собираются при помощи столярного клея.

Изготовление раздвижного ящика для инструментов

Особо следует отметить растущую в последнее время популярность:

  • специальных раздвижных моделей
  • и ящиков-трансформеров.

Как сделать инструментальный ящик такого типа самостоятельно? Раздвижные модели являются довольно сложными с технической точки зрения изделиями, поэтому особое внимание необходимо обратить на их конструирование.

Раздвижной ящик

Компьютерные программы позволяют осуществить этот процесс довольно быстро. Основание для трансформации можно приобрести в специальном магазине — его стоимость невысока. Также подобную конструкцию можно изготовить самостоятельно, для этого потребуются алюминиевые уголки и полосы, скрепляемые последовательно при помощи заклепок. Для монтажа следует использовать заклепки 4х10 мм, а конструкция устанавливается на деревянное основание. Стоит отметить, что размер и количество полочек должны выбираться, исходя из потребностей.

Несмотря на широкий выбор ящиков для инструментов, предлагаемых специализированными магазинами, самым удобным остается изделие, изготовленное собственноручно, с учетом всех особенностей хранения и транспортировки необходимого инструмента. Качественное и надежное изделие способно прослужить своему владельцу долгие годы.

www.mebelniykrug.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
