схемы, как сделать самодельный металлодетектор «Пират» для поиска ценных материалов и другие полезные рекомендации

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы, оказавшиеся среди отходов, мусора или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе переработки драгоценных металлов.

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации. Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Устройство металлодетектора

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах.

Вот как работает типичная технология поиска металла:

  1. Прибор создаёт электромагнитное поле.
  2. Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
  3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

  • оценить массу находки;
  • получить данные о форме, размерах и конфигурации объекта;
  • уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля, изучаемую в школе.

Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов:

  • генератора электромагнитного поля;
  • датчика изменений этого поля;
  • аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

  • любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
  • полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
  • профессиональные металлоискатели для постоянно работающих в этой сфере;
  • специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге – ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине.

Многие любители изготавливают каркасы катушек самостоятельно. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций  катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций:

  1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
  2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля, их обработка.
  3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели:

  • простота устройства и сборки;
  • невысокая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали, правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка, а в верхней части – электронный блок с элементом питания.

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная. Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности.   Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

  • готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
  • источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
  • эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
  • многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
  • корпус для электронного блока — пластмассовая ёмкость подходящего размера;
  • достаточно прочная пластмассовая труба для штанги;
  • каркас для намотки катушки;
  • расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов, пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас, не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой. Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий:

  • изготовление печатной платы и сборка электронной схемы;
  • выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
  • изготовление катушки;
  • изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования.

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину. Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

  • черенка для лопаты;
  • фанерных кусков нужной формы;
  • обрезков из древесины;
  • временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке.

Готовый аппарат, как правило, не требует настройки, он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей.

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть здесь.

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований:

  1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
  2. Устройство дополнительных функциональных систем, например – индикации степени разряда аккумулятора.
  3. Изготовление моделей для подводной работы.
  4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

  • наибольшее соответствие технологии поиска для новичков;
  • возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
  • удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков.

Вот какие особенности  модели «Пират» отмечают пользователи:

  • энергичное потребление заряда аккумуляторов питания;
  • отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
  • ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

rcycle.net

Как сделать самодельный металлоискатель - схема и описание сборки. Жми!

Многие люди необоснованно считают, что самодельные металлоискатели по многим параметрам уступают фирменным образцам, произведенным на заводе.

Но по факту, правильно собранные своими руками конструкции, порой, оказываются не только лучше, но и дешевле «заводских» конкурентов.

Стоит знать: большинство кладоискателей и краеведов, чтобы сэкономить денежные средства, стараются выбрать наиболее дешевые варианты. В результате они либо сами собирают металлоискатели, либо приобретают самодельные кастомные устройства.

Новичков, а также людей, не разбирающихся в электронике, на первых порах пугает обилие не только специальной терминологии, но и различных формул и схем. Однако если немного вникнуть, то все сразу становится понятно, даже имея знания, полученные на школьных уроках по физике.

Поэтому стоит, прежде всего, разобрать принцип действия металлоискателя, что он собой представляет и как его можно самостоятельно собрать в домашних условиях.

Как работает

Принцип функционирования данного устройства заключается в использовании электромагнитного поля. Оно создается катушкой передатчика и после столкновения с предметом, который проводит ток (а это большинство металлов), создаются вихревые токи, которые вносят искажение в ЭПМ катушки.

В тех случаях, когда предмет не является электропроводящим, однако обладает своим магнитным полем, создающиеся им помехи будут также уловлены за счет экранирования.

После этого изменения электромагнитного поля поступают непосредственно на блок управления, который для оповещения о находке человека издает специальный звуковой сигнал, а в более дорогих моделях выводит данные на дисплей.

Принцип действия металлоискателя

Стоит разобрать, как происходит создание подобных устройств по примеру металлоискателя типа «Пират».

Металлоискатель «Пират»

Делаем печатную плату своими руками

Схема металлоискателя Пират (нажмите для увеличения)

Сначала необходимо создать печатную плату, где в дальнейшем будут находиться все узлы металлоискателя. Лучше всего подходит метод лазерно-утюжной технологии или просто ЛУТ.

Для этого будет необходимо выполнить этапы изготовления в следующей последовательности:

  1. В начале необходимо, используя исключительно лазерный принтер, напечатать соответствующую схему, созданную через программу Sprint-Layout. Лучше всего использовать для этого фотобумагу маленькой плотности.
  2. Проводим подготовку заготовки из текстолита, сначала ошкуриваем, после чего проводим очистку раствором. Она должна иметь размеры 84х31.
  3. Теперь на заготовку сверху кладем фотобумагу со схемой лицевой стороной, на которой она была напечатана. Накрываем листом А4 и начинаем проглаживать горячим утюгом, для того, чтобы перенести на текстолит схему разметки.
  4. После закрепления схемы из тонера помещаем все это в воду, где аккуратно пальцами убираем бумагу.
  5. Далее при наличии размазанных участков исправляем их с помощью обычной иголки.
  6. Теперь плату нужно положить на несколько часов в раствор медного купороса (можно также хлорного железа).
  7. Тонер удаляется без проблемы любым растворителем, например, ацетоном.
  8. Сверлим отверстия для размещения в дальнейшем конструктивных элементов (сверло должно быть очень тонким).
  9. Последний этап заключается в луде дорожек платы. Для этого на поверхность намазывается специальный раствор «ЛТИ-120», который нужно размазать припой паяльника.

Установка элементов на плату

Данный этап создания металлоискателя заключается в монтаже всех элементов на созданную плату:

  1. Главной микросхемой является отечественная КР1006ВИ1 или её иностранный аналог NE555. Учтите, до монтажа под ней нужно запаять перемычку.
  2. Дальше устанавливается двухканальный усилитель К157УД2. Его можно купить или взять из советских магнитофонов.
  3. После этого монтируют 2 SMD-конденсатора, а также один резистор типа МЛТ С2-23.
  4. Теперь нужно произвести пайку двух транзисторов. Один должен быть NPN-структуры, а другой PNP. Желательно использовать ВС557 и ВС547. Однако подойдут и аналоги. В качестве полевого транзистора рекомендуется брать IRF-740 или иные варианты, имеющие схожие характеристики.
  5. Последними устанавливаются конденсаторы. Их стоит брать с минимальным показателем ТКЕ, что увеличит термостабильность всей конструкции.

Примите к сведению: тяжелее всего будет достать из этой схемы усилитель К157УД2. Причина в том, что это уже старая микросхема. Именно поэтому можно попробовать найти аналогичные современные варианты со схожими параметрами.

Катушка металлоискателя

Катушка металлоискателя

Создание самодельной катушки производится на оправе диаметром в 20 см. Общее количество витков должно составлять примерно 25 шт. Данный показатель исходит из того, что используется проволока ПЭВ, которая имеет диаметр в 0,5 мм.

Однако есть определенная особенность. Общее количество витков можно изменить в большую или меньшую сторону. Чтобы найти наиболее оптимальный вариант, нужно взяв монетку проверить, в каком случае будет самое большое расстояние её «улавливания».

Иные элементы

Сигнальный динамик можно использовать, взятый от портативного радио. Важно, чтобы он имел сопротивление 8 Ом (возможно использование китайских вариантов).


Для проведения настройки понадобятся две разные по мощности модели потенциометра: первый на 10 кОм, а второй уже на 100 кОм. Для минимизации влияния помех (исключить их полностью буде тяжело), рекомендуется использовать экранированный провод, который будет соединять схему и катушку. Источник питания металлоискателя должен составлять минимум 12 В.

Настройка прибора с помощью потенциометров разной мощности

Это важно: чтобы увеличить устойчивость электросхемы, рекомендуется на входе дополнительно установить стабилизатор напряжения, такой как L7812.

Когда вся конструкция будет проверена на работоспособность, необходимо сделать каркас для будущего металлоискателя. Однако здесь можно дать лишь некоторые рекомендации, ведь каждый будет его создавать из имеющихся под руками предметов:

  • чтобы сделать штангу удобней, стоит приобрести метров 5 обычной трубы из ПВХ (которые применяются в водопроводе), а также несколько перемычек. На её верхнем конце стоит установить специальную подставку для рук, чтобы более удобно было держать. Для платы можно найти любую коробку соответствующего размера, которую нужно закрепить на штанге;
  • чтобы запитать систему, можно использовать аккумулятор от обычного шуруповерта. Его преимущества заключается в малом весе и большой емкости;
  • при создании корпуса и конструкции учтите, что в них не должно присутствовать никаких лишних металлических элементов. Причина в том, что они значительным образом искажают получаемое электромагнитное поле будущего прибора.

Проверка металлоискателя

Прежде всего, необходимо настроить чувствительность, используя потенциометры. Порогом будет равномерное, при этом не очень частое, потрескивание.

Так, пятирублёвую монету он должен будет «находить» с расстояния приблизительно 30 см, а вот если монета имеет размеры как советский рубль, то уже где-то с 40 см. Металл больших и объемных размеров он «увидит» с расстояния более метра.

Такой прибор не сможет искать на значительной глубине мелкие предметы. К тому же он не будет способен различать размеры и тип найденного металла. Именно поэтому, занимаясь поиском монет, можно будет натыкаться и на обычные гвозди.

Такая модель самодельного металлоискателя подойдет для людей, которые только начинают осваивать азы кладоискания или не имеют нужных средств для приобретения дорогостоящего прибора.

Их этого видео Вы узнаете, как сделать самодельный металлоискатель:

Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Советы специалистов - как своими руками сделать металлоискатель

Даже самые серьёзные и респектабельные граждане, при слове «клад» испытывают легкое волнение. Мы ходим в буквальном смысле слова по сокровищам, которых в нашей земле неизмеримо много.
Но как заглянуть под слой почвы, чтобы точно знать, где копать?

Профессиональные кладоискатели пользуются дорогостоящим оборудованием, покупка которого может окупиться после одной удачной находки. Археологи, строители, геологи, члены поисковых обществ – пользуются техникой, предоставленной организацией, в которой они работают.

А как быть начинающим искателям сокровищ с ограниченным бюджетом? Можно изготовить металлоискатель в домашних условиях своими руками.

Для понимания предмета, рассмотрим конструкцию и принцип работы прибора

Популярные металлоискатели работают, используя свойства электромагнитной индукции. Основные компоненты:

  • передатчик – генератор электромагнитных колебаний
  • передающая катушка, приемная катушка (в некоторых моделях для компактности катушки объединены)
  • приемник электромагнитных колебаний
  • дешифратор, выделяющий полезный сигнал из общего фона
  • сигнальное устройство (индикатор).


Генератор, с помощью передающей катушки, создает вокруг нее электромагнитное поле (ЭМП) с заданными характеристиками. Приемник сканирует окружающую среду и сравнивает показатели поля с эталонными. Если изменений нет – в схеме ничего не происходит.

  • При попадании в зону действия поля какого-нибудь проводника (любой металл), базовое ЭМП наводит в нем токи Фуко. Эти вихревые токи создают собственное электромагнитное поле предмета. Приемник определяет искажение базового ЭМП и дает сигнал на индикатор (звуковое или визуальное оповещение).
  • Если исследуемый предмет не металлический, но имеет ферромагнитные свойства, он экранирует базовое ЭМП, также вызывая искажения.

Важно! Существует ошибочное мнение, что грунт, в котором производятся поиски, не должен быть электропроводящим.

Это не так. Главное, чтобы электромагнитные или ферромагнитные свойства среды и объектов поиска были отличны друг от друга.

То есть, на фоне определенных характеристик ЭМП, сформированного средой поиска, поле отдельных предметов будет выделяться.

Разновидности металл детекторов

Понимание особенностей разных схем поможет не только выбрать готовый детектор. Если вы решите собрать металлоискатель для монет своими руками, вам не нужно закладывать в него детектор для водопроводных труб или арматуры в бетоне.

Вы изначально должны знать, для чего нужен прибор, поскольку универсальные металлоискатели имеют высокую стоимость, как при покупке, так и при самостоятельной сборке. К тому же, узкопрофильный прибор более компактный и легкий.

Основные параметры

  1. Глубина поиска. Определяет проникающую способность для стандартных грунтов: ниже этой полосы катушка не будет реагировать на артефакты.
  2. Площадь покрытия: чем она шире, тем меньше времени уйдет на «прочесывание». Правда избирательность и чувствительность при этом снижается.
  3. Избирательность: выделение из множества предметов требуемого объекта. Например, при поиске золотых украшений на пляже, ваш прибор не будет реагировать на стальные заколки для волос, или монеты.
  4. Чувствительность: чем она выше, тем вероятнее найти мелкие предметы. Правда при этом катушка реагирует на различный мусор, типа гвоздей или шпилек для волос.
  5. Помехозащищенность. На датчик детектора воздействует множество посторонних факторов: гроза, линии электропередач, мобильные телефоны и пр. Необходимо их отфильтровывать.
  6. Автономность: это и расход энергии, и запас заряда элементов питания.
  7. Дискриминация – способность различать артефакты по типу. На этом параметре остановимся подробнее.

Смотрите видео металлоискатель своими руками. Подробно, как сделать и из чего. Схемы, чертежи, рекомендации мастера.

Металлоискатель с дискриминацией металлов

Полезное дополнение функционала – дискриминация металлов. Простая схема реагирует на любые предметы, дающие обратный сигнал. То есть, для определения, какой артефакт найден – надо будет поработать лопатой.

Это отнимает немало времени, вместо кубышки с золотыми монетами вы будете выкапывать ржавые железки – эффективность поисков резко снижается. Поэтому более продвинутые системы могут различать тип металла, или как минимум, реагировать на цветмет.

Каждый металл имеет различную электропроводимость. При формировании наведенного электромагнитного поля, возникает так называемый фазовый сдвиг. К дешифратору добавляется электронный контроллер, способный отделить не только черные металлы, но и различать типы цветных (бронза, золото, серебро, медь, свинец, алюминий).

Разумеется, устройство индикации должно отображать тип дискриминации сигнала: цветом индикатора, тональностью звука или цифровым номиналом.

Как собрать самодельный металлоискатель своими руками?

Вы можете сделать детектор любого уровня и сложности. Разумеется, чем сложнее прибор – тем больше времени и средств будет затрачено. Рассмотрим несколько вариантов, различных по исполнению:

Металлоискатель простейший своими руками

На иллюстрации изображены три основных элемента: катушка, дешифратор и сигнальное устройство. Блок питания подбирается из имеющихся под рукой.

Список элементов
    1. Контроллер PIC12F675
    2. Кварцевый резонатор 20MHz
    3. Керамические конденсаторы 15пФ и 100нФ
    4. Электролитический конденсатор 10мкФ
    5. Пленочные конденсаторы 100нФ

      Важно! Эти конденсаторы должны быть именно пленочными. Иная конфигурация приведет к неточностям в работе системы.

  1. Маломощные резисторы 470 Ом и 10 кОм
  2. Звуковой излучатель
  3. Стабилизатор напряжения AMS1117

Детали можно спаять навесным способом, или смонтировать на макетной плате. Взаимное расположение не играет роли, главное – не допускать касания корпусов. Для питания схемы достаточно любого источника напряжением 9-12 вольт. Выходной уровень 3,3 вольта контролируется стабилизатором AMS1117.

Катушка L1 мотается из провода сечением 0,3 мм на оправке диаметром 10 см. Можно использовать небольшую кастрюлю.

Важно! При создании обмотки недопустимо повреждение изолирующего лака, иначе витки окажутся закороченными и показатели индуктивности нарушатся.

Намотав 90 витков, аккуратно снимаем получившийся «бублик» и прихватываем его скотчем.

Далее вам понадобится помощник. Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит.

Важно! Какие бы схемы металлоискателей вы не делали своими руками, есть общее правило – катушка должна быть плотно обмотана, витки не болтаются.

Далее необходимо защитить катушку от воздействия постороннего излучения и помех. В сложных схемах металлоискателей, эту функцию выполняют фильтры. Мы же ограничимся простым экранированием основного полотна.

Подойдет обычная пищевая алюминиевая фольга (толщина не имеет значения). Главное, чтобы экран был не сплошной – должен быть промежуток 1-2 см в том месте, откуда выходит сигнальный провод.

Фольгу соединяем с отдельным изолированным проводом, и плотно обматываем скотчем. Этот провод припаиваем к минусовой шине на схеме. Остается прошить контроллер с помощью программатора, и металлодетектор готов.

Файл с прошивкой для программатора можно скачать здесь.
Прибор самонастраиваемый, калибруется перед началом работ на чистом грунте. Для этого предусмотрена кнопка калибровки (см. схему).

Самодельный мощный металлоискатель для глубинного поиска.

Несмотря на простоту исполнения, этот детектор работает с дискриминацией. Цветные и черные металлы, при определении дают разную частоту звука индикатора.

Металлоискатель без микросхем

Если вам не хочется заморачиваться с логическими микросхемами, и тем более с прошивкой контроллера – есть простая схема на транзисторных генераторах.

Это аналоговая схема, приемная и передающая катушка разнесены, и работают одновременно. Точность невысока, дискриминации нет. Прибор просто обнаруживает металлические и ферромагнитные артефакты на глубине до 20 см в грунте, и до 30 см в сухом песке.

Немного о шарлатанстве

Просто запомните, без всяких комментариев: металлоискатель из мобильного телефона своими руками сделать невозможно! Существуют некие приложения под Android, которые якобы работают на смартфонах под управлением этой ОС. На самом деле, после установки программы, ваш планшетник сможет детектировать намагниченные предметы. Определять металлы, а тем более с дискриминацией, смартфон не может.

obinstrumente.ru

Простой металлоискатель | Мастер-класс своими руками

Я без сомнения могу сказать, что это самый простой металлоискатель из всех что я видел. В основе которого лежит всего одна микросхема TDA0161. Вам не нужно будет ничего программировать – просто собрать и все. Еще, его огромное отличие в том, что он при работе не издает никаких звуков, в отличии от металлоискателя на микросхеме NE555, который изначально неприятно пищит и о найденном металле нужно догадываться по тональности.

В этой схеме зуммер начинает пищать только тогда, когда обнаружит металл. Микросхема TDA0161 это специализированный промышленный вариант для индукционных датчиков. И на ней в основном строят металлодетекторы для производства, дающие сигнал при приближении металла к индукционному датчику.
Приобрести такую микросхемку можно на - TDA0161 aliexpress.com
Стоит она не дорого и вполне доступна каждому.

Вот схема простого металлоискателя



Характеристики металлоискателя


  • Напряжение питание микросхемы: от 3,5 до 15В
  • Частота генератора: 8-10 кГц
  • Потребляемый ток: 8-12 мА в режиме сигнализации. В состоянии поиска примерно 1 мА.
  • Рабочая температура: от -55 до +100 градусов Цельсия

Металлоискатель не только очень экономичен, но и очень неприхотлив.
Для питания хорошо подойдет аккумулятор от старого сотового телефона.
Катушка: 140-150 витков. Диаметр катушки 5-6 см. Можно переделать на катушку большего диаметра.

Чувствительность будет зависеть напрямую от размеров поисковой катушки.
В схеме я использую и световую сигнализацию и звуковую. Можно выбрать что-нибудь одно, если хотите. Зуммер с внутренним генератором.
Благодаря такой несложной схеме можно сделать карманный металлодетектор или большой металлоискатель, в зависимости от того что вам больше необходимо.

Металлоискатель после сборки работает сразу и в настройки не нуждается, за исключением выставлением порога срабатывания переменным резистором. Ну это стандартная процедура для металлоискателя.
Так что друзья, собирайте вещь нужная и, как говориться, в хозяйстве сгодиться. К примеру, для поиска электропроводки в стене, хоть гвоздей в бревне…

Смотрите видео работы металлоискателя


sdelaysam-svoimirukami.ru

Самодельный металлоискатель | Мастер Винтик. Всё своими руками!

Металлоискатель своими руками

Свой металлоискатель я сделал из набора на микросхеме К561ЛА7. Схема простая и доступная для повторения начинающими радиолюбителями. Металлоискатель различает цветной от чёрного металла. Далее я подробно, с фото опишу изготовление данного металлоискателя.

Схема металлоискателя

Расположение деталей на печатной плате (из набора www.mastervintik.ru)

На рисунке выше монтажная схема с элементами схеме до подбора параметров элементов для изготовленной мной катушки.

Параметры поисковой катушки

Катушка: 90 витков, диаметр катушки 230 мм, диаметр провода 0,45 мм.

Настройка металлоискателя

Вместо конденсаторов по 1Н поставил по 430 пикофарад. Для регулировки частоты соединил последовательно два переменных резистора: для грубой подстройки поставил 5 кОм, для точной 1 кОм (оба без выключателя). Последовательно с ними (по схеме) заменил постоянный резистор 18 кОм на 10 кОм.

Выключатель питания отдельный.

Больше никаких изменений в параметрах исходной схемы не делал.

Поисковый генератор даёт около 90 кГц, перестраиваемый генератор — до 120 кГц, т.е. находится в диапазоне работы поискового.

Металлоискатель реагирует на чёрные металлы понижением тона звука, а на цветные металлы – повышением тона.

На очень мелкие по размеру металлические предметы, например, золотые кольца реагирует с расстояния около 1-3 см.

Чем больше по площади предмет — тем больше расстояние, с которого реагирует датчик.

Реагирует прибор и на скрытую электропроводку.

При прикасании к ручкам регулировки частоты менялся звук. Чтобы его убрать я соединил их корпусы с «минусом» платы.

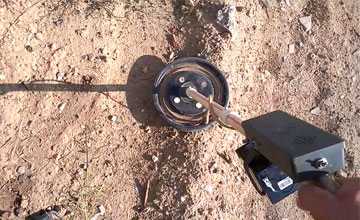

На фото ниже представлены элементы разборного (для удобства транспортировки) металлоискателя.

В качестве штанги использовалось старое удилище для спиннинга. Вместо катушки спиннинга на её место крепится съёмно блок управления.

Владимир Стрельцын, г Новороссийск




П О П У Л Я Р Н О Е:

  • Самодельная ФОТОРАМКА
  • Фоторамка из упаковки для перепелиных яиц

    При желании из пустой упаковки от лотка перепелиных яиц можно сделать яркий летний букет цветов или красивую оригинальную детскую фоторамку своими руками. Яркие весёлые цветочки украсят фотографию Вашего малыша!

    Такую фоторамку можно подарить на день рождения или на какой нибудь другой праздник.

  • Электронный переключатель сигнала и светодиодных ламп.
  • Схема переключения автомобильных сигналов и/или ламп

    Для звукового и светового эффекта можно собрать простенькую схему на трёх транзисторах. Её можно применить где угодно: и на автомобиле, и на мотоцикле, и на скутере…. а также на игрушечных машинах или, например для отпугивания не прошенных гостей (воров) на даче!

    Подробнее…

  • Начинающим о радиодеталях
  • Для того, чтобы собрать схему какие только радиодетали и не понадобятся: резисторы (сопротивления), транзисторы, диоды, конденсаторы и т.п. Из многообразия радиодеталей надо уметь быстро отличить по внешнему виду нужную, расшифровать надпись на её корпусе, определить цоколёвку. Обо всём об этом и пойдёт речь ниже.  Подробнее…

>>

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ:



Популярность: 25 324 просм.

www.mastervintik.ru

Схема высокочувствительного самодельного металлоискателя.

Подробности
Категория: Кладоискателям

     «Обращаюсь к вам, уважаемая редакция, с просьбой оказать содействие в приобретении принципиальной электрической схемы и описания конструкции металлоискателя, способного обнаруживать предметы на глубине 2..3 м. Крайне желательно, чтобы этот самодельный прибор мог распознавать цветные (и по возможности - драгоценные) металлы.

Заранее благодарный за помощь - А. ПАВЛОВСКИЙ, г. Смоленск».

Ответом на эту просьбу и другие, аналогичные ей пожелания может служить публикация, подготовленная по материалам популярного болгарского издания «Млад конструктор».

Среди радиолюбительских конструкций особым интересом пользуются разработки, помогающие обнаруживать скрытые в земле металлические предметы. Особенно если последние - небольшие по величине, залегают на значительной глубине и являются к тому же неферромагнетиками.

Добротных электрических схем подобных устройств, называемых по аналогии с известными военными разработками металлоискателями, и описаний вполне работоспособных конструкций немало опубликовано в различных технических изданиях (см., например,"Моделист-конструктор" №8 за 1985 год). Но рассчитаны они зачастую на подготовленных, опытных самодельщиков, имеющих хорошую материальную базу, дефицитные детали.

А вот предлагаемую нами конструкцию вполне сможет повторить-изготовить даже новичок. Тем более что и детали нужные (включая кварцевый резонатор на 1 МГц) приобрести будет вполне по силам. Ну а чувствительность собранного металлоискателя... О ней можно судить хотя бы по тому факту, что с помощью предлагаемого устройства легко отыскивается, например, медная монета диаметром 20 мм и толщиной 1,5 мм на глубине 0,9 м.

Принципиальная электрическая схема высокочувствительного самодельного металлоискателя.

Печатная плата с указанием расположения на ней радиоэлементов.

Принцип действия? Он основан на сравнении двух частот. Одна из них эталонная, а другая - изменяющаяся. Причём отклонения ее зависят от появления в поле высокочувствительной поисковой катушки металлических предметов. У современных металлоискателей, к которым можно вполне обоснованно отнести и рассматриваемую конструкцию, эталонный генератор работает на частоте, на целый порядок отличающейся от той, что возникает в поле поисковой катушки. В нашем случае эталонный генератор (см. принципиальную электрическую схему) реализован на двух логических элементах 3И-НЕ интегральной микросхемы DD2. Частота его стабилизирована и определяется кварцевым резонатором ZQ1 (1 МГц). Генератор же с изменяющейся частотой выполнен на первых двух элементах ИС DD1. Колебательный контур здесь образован поисковой катушкой L1, конденсаторами С2 и С3, а также варикапом VD1. А для настройки на частоту 100 кГц служит потенциометр R2, задающий требуемое напряжение варикапу VD1.

В качестве буферных усилителей сигнала используются логические элементы DD1.3 и DD2.3, работающие на смеситель DD1.4. Индикатором является высокоомный телефонный капсюль BF1. А конденсатор С10 используется как шунт для высокочастотной составляющей, поступающей от смесителя.

Конфигурация печатной платы приведена на соответствующей иллюстрации. А схема расположения радиоэлементов на стороне, обратной печатным проводникам, дана здесь другим цветом.

Металлоискатель питается от источника постоянного тока напряжением 9 В. А так как высокая стабилизация здесь не обязательна, используется батарея типа "Крона". В качестве фильтра успешно трудятся конденсаторы С8 и С9.

Поисковая катушка требует особой точности и внимания при изготовлении. Наматывается она на виниловой трубке с внешним диаметром 15 мм и внутренним - 10 мм, согнутой в форме окружности диаметром 200 мм. Катушка содержит 100 витков провода ПЭВ-0,27. Когда намотка будет выполнена, она обвивается алюминиевой фольгой для создания электростатического экрана (уменьшения влияния ёмкости между катушкой и землей). При этом важно не допустить электрического контакта между проводом намотки и острыми краями фольги. В частности, поможет здесь «обвивка наискось». А для защиты самого алюминиевого покрытия от механических повреждений катушку дополнительно обвивают изоляционной бандажной лентой.

Диаметр катушки может быть и другим. Но чем он меньше, тем чувствительность всего устройства становится выше, зато площадь поиска скрытых металлических предметов сужается. При увеличении же диаметра катушки эффект наблюдается обратный.

Работают с металлоискателем следующим образом. Расположив поисковую катушку в непосредственной близости от поверхности земли, настраивают генератор потенциометром R2. Причём так, чтобы в телефонном капсюле звук не прослушивался. При движении же катушки над поверхностью земли (почти вплотную к последней) и отыскивается заветное место - по появлению звука в телефонном капсюле.

При использовании рассмотренного выше устройства для отыскания скрытых в земле предметов, представляющих археологическую и национальную культурную ценность, требуется предварительное на то разрешение от соответствующих органов.

Публикацию подготовил Н. КОЧЕТОВ

Моделист-конструктор 1996 №4

Добавить комментарий

radiofanatic.ru

ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

   В настоящее время существует множество металлоискателей на микросхемах. Но данная схема металлодетектора не содержит никаких микросхем, а только простые недорогие детали, которые можно легко найти. Ниже смотрите схему самодельного металлоискателя: Предельное расстояние обнаружения по воздуху:
 5-ти копеечной монеты - 10-15 см
 закаточной крышки - 30 см

   Конструкция самодельного
металлоискателя
представлена на рисунке.


   Принцип работы металлоискателя основан на свойстве синхронизировать свои частоты. При попадании под одну из катушек металла, происходит срыв синхронизации этих частот и в наушниках появляется звук. Большинство деталей взаимствованы из отслужившей свой срок литературы. Провод для катушек взят провод диаметром 0.5 мм. В качестве штанги использовал лыжную палку. Катушка состоит из 30 витков с отводом от 10. Диаметр поисковой катушки металлоискателя 20 см.


   Схема собирается навесным монтажом и вместе с катушками крепится на основание с помощью лака. В качестве питания МД использовал батарейку от телефона. Включение и выключение металлоискателя происходит с помощью разъема для наушников. Когда наушники вставлены - металлоискатель работает. Фото как подключать наушники показано на рисунке.


   Для настройки металлоискателя во время поиска используется пластиковая гайка и винт с кусочком феррита или алюминия (можно взять каркас от катушки индуктивности). Резьбу смазываем
густой смазкой, чтобы вращение было плавным и не сбивалось от вибраций. Узел подстройки приклеивается рядом с катушкой. Настройка производится вдали от металлических предметов. Подсоединяем наушники - сразу пищит.


   Если не пищит – ошибка в схеме. Или, что бывает редко, генераторы синхронизировались. Берем листок алюминия или консервную банку побольше. Подносим к катушкам поочередно. Над одной писк еще выше, над другой замолкает. На той катушке, где замолкает, отгибаем вовнутрь последний виток, пока не замолчит. На любую катушку сверху клеим трубочку с ферритом. Перед началом работы подключаем наушники, тем самым включаем металлоискатель. Подстраиваем частоту на грань срыва синхронизации. Желательно, чтобы в наушниках были слышны щелчки, это максимальная чувствительность. При поиске, по изменению звука в наушниках, определяем наличие металлического предмета в грунте. Удачного вам копа!

   Форум по металлоискателям

   Обсудить статью ПРОСТОЙ САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ

radioskot.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
