САМОДЕЛЬНЫЙ МЕТАЛЛОИСКАТЕЛЬ
В современной электронике и радиолюбительском быту, часто требуется собрать металлодетектор различной сложности, как правило это простейшие схемы. Хотя опытные радиолюбители замахиваются и на микроконтроллерные металлоискатели. Именно такие простые конструкции для поиска металлов, с одной катушкой датчиком, парой транзисторов и простейшим генератором, пользуются популярностью у любителей покопать весной и летом черный металл на скрытой поверхностью земли территории. На сайте до сих пор тема металлоискателей не поднималась, так что восстановим этот пробел и познакомим уважаемых посетителей с простым и популярным МД.
Схема самодельного металлоискателя
Для таких целей есть схема довольно хорошего и проверенного в бою аппарата, который зовется “Пират” и получает широкое распространение среди копателей. Схема элементарна и повторяется не раз, я например под себя переделываю печатку и изготавливаю частенько по заказу такие приборы. Схема генератора строится на таймере 555 – тут главное для большей стабильности поставить пару пленочных хороших конденсаторов, проверив их ёмкость предварительно тестером. Часть резисторов паяю для удобства в смд исполнении, микросхема распространенная – операционник УД2, в качестве приемника импульсов. Заказал недавно их несколько десятков, но вы можете легко найти их в старой аппаратуре, таких как радиоприемнике или магнитофоне советских лет.
Катушка прибора на каркасе мотается проводом что есть под рукой – от 0.3 мм до 0.6 мм, чем толще провод – тем лучше чувствительность на металлы, и больше дальность пробивания импульсов, но тем сложнее изготовить, каркас нужен более глубокий, укладывать провод более толстый тяжелее, фиксировать так же проблемно.
Печатную плату выполняю из гетинакса, травлением в растворе хлорного железа, лужение пос-61 обычным плоским паяльником при достаточной температуре, работая с гетинаксом главное не перегреть – при излишних температурах можно запороть заготовку будущей печатной платы и все пойдет пузырями.
Динамик использовать желательно высокоомным – так звук получается по-громче, питание схемы обязательно надо осуществлять от аккумулятора с емкостью от пары ампер, а напряжение к нему подводить проводами потолще, так как прибор то импульсный. Катушку с металлоискателем соединять проводами потолще тоже.
Регуляторы ставлю пару – для грубой и точной настройки, например 100 ком и 10 ком, соответственно. Все выводы и особо опасные и малонадежные элементы закрепляю для большей надежности из термопистолета термоклеем.
Видео работы металлоискателя

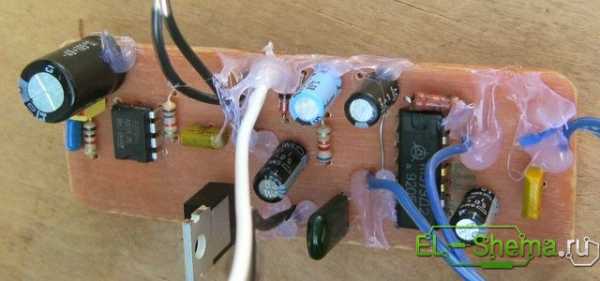

На выходе получается вот такой прибор, который нравится копателям, корпус и прочее уже подбираются под нужды и то что нравится, так сказать. Чувствительность на мелкие предметы из металла, например 5 коп СССР – до 30 см. Собрал и проверил устройство – redmoon.
el-shema.ru
Схема простого и достаточно эффективного металлоискателя «ПИРАТ»
Собрать такой аппарат под силу каждому, даже тем кто совершенно далек от электроники, просто нужно припаять все детали как на схеме. Металлоискатель состоит из двух микросхем. Они не требуют ни каких прошивок и программирования. Питание 12 вольт, можно от пальчиковых батареек но лучше АКБ на 12в (небольшой)

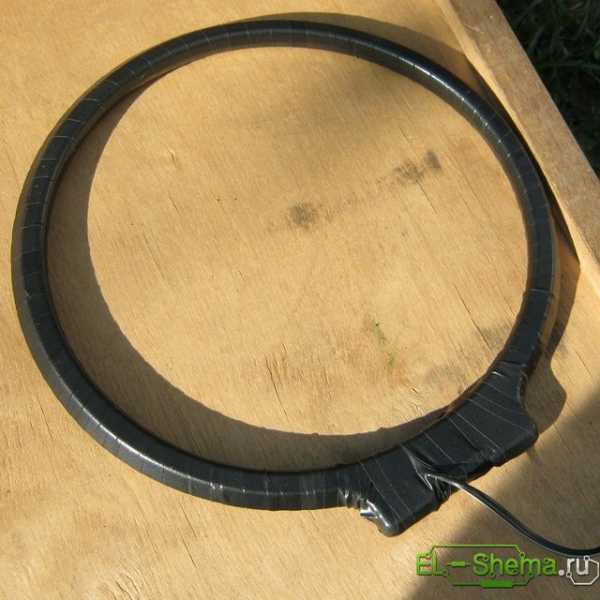

Катушка намотана на оправке 190мм и содержит 25 витков провода ПЭВ 0.5
Характеристики:
– Потребляемый ток 30-40 мА
– Реагирует на все металлы дискриминации нет
– Чувствительность 25 миллиметровая монета – 20 см
– Крупные металлические предметы – 150 см
– Все детали не дорогие и легкодоступные.
Список необходимых деталей:
1)Паяльник
2)Текстолит
3)Провода
4)Сверло 1мм
Вот список необходимых деталей
Схема самого металлоискателя
В схеме используются 2 микросхемы (NE555 и К157УД2). Они достаточно распространенные. К157УД2 – можно выковырять из старой аппаратуры, что я с успехом и сделал

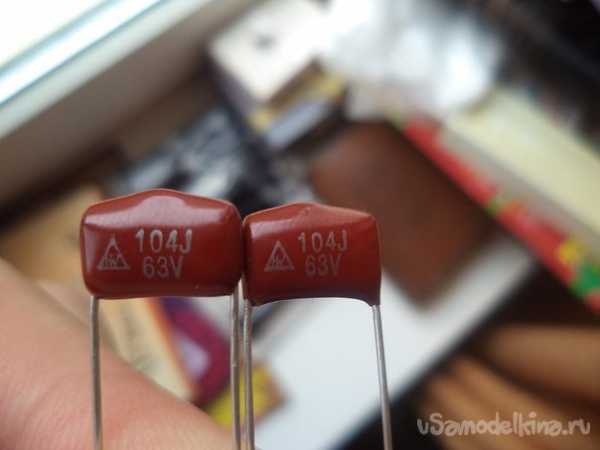

Конденсаторы 100нФ обязательно брать пленочные, вот такие, вольтаж берем как можно меньше
Распечатываем эскиз платы на простой бумаге
Вырезаем под ее размер кусок текстолита.
Плотно прикладываем и острым предметом продавливаем по местам будущих отверстий
Вот как должно получиться.
Далее берем любую дрель или сверлильный станок и сверлим отверстия

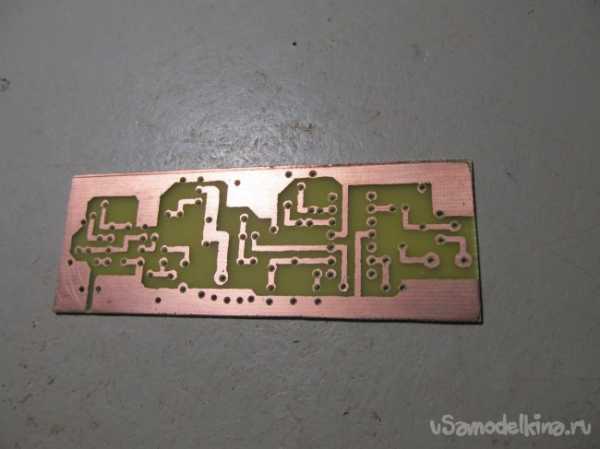

После сверления, нужно прочертить дорожки. Можно сделать это через фоторезист, ЛУТ или просто прорисовать их Нитро лаком простой кисточкой. Дорожки должны получится точно такие же как на бумажном шаблоне. И травим плату.

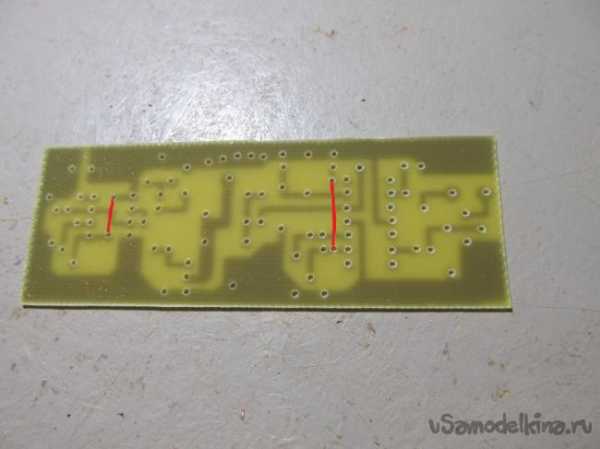

В помеченных красным местах, ставим перемычки:
Далее просто припаиваем все компоненты на свои места.
Для К157УД2 лучше поставить переходную панельку.
Для намотки поисковой катушки нужен медный провод диаметром 0,5-0,7мм

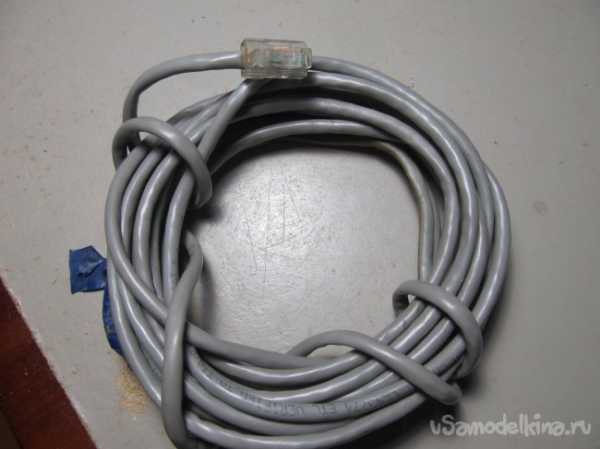

Если такового нет, можно воспользоваться другим. У меня же медного лакированного провода оказалось не достаточно. Взял старый сетевой кабель.

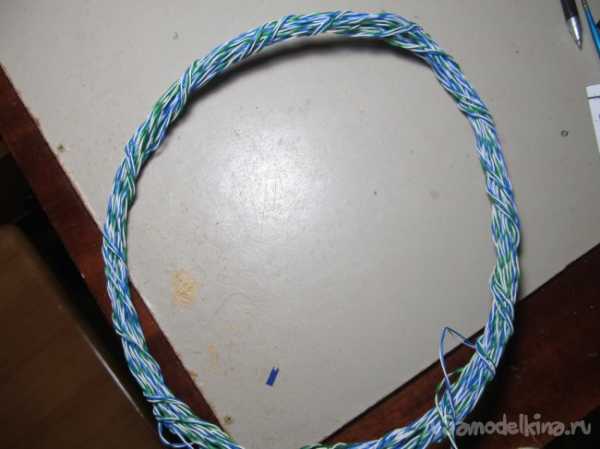

Снял оболочку. Там проводов оказалось достаточно. Мне хватило двух жил, ими же и мотал катушку.
По схеме катушка диаметром 19 см и содержит 25 витков. Сразу замечу, что катушку нужно делать такого диаметра исходя из того, что вы будете искать. Чем больше катушка тем глубже поиск, но большая катушка плохо видит мелкие детали. Маленькая катушка хорошо видит мелкие детали, но глубина не большая. Я сразу намотал себе три катушки 23см(25 витков), 15см(17 витков) и 10см(13-15 витков). Если нужно накопать металлолом, то ставим большую, если на пляже мелочевку искать, то катушку меньше, ну сами разберетесь.

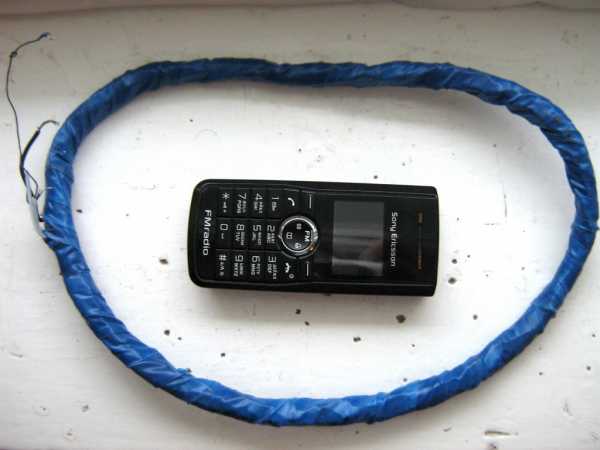

Катушку мотаем на чем угодно подходящего диаметра и плотно обматываем изолентой, что бы витки были плотно друг возле друга.
Катушка должна быть, как можно ровной. Динамик взял первый попавшийся.
Теперь все подключаем и пробуем схему на работоспособность.
После подачи питания, нужно подождать 15-20 секунд пока схема прогреется. Ставим катушку подальше от любого металла, лучше всего подвесить в воздухе. После начинаем крутить переменный резистор 100К пока не появятся щелчки. Как только щелчки появились крутим в обратную сторону, как только щелчки пропадут хватит. После этого, так же настраиваем резистор 10К.
На счет микросхемы К157УД2. Кроме той, что я выковырял, я еще 1 попросил у соседа и две купил на радио рынке. Вставил купленные микросхемы, включил прибор, а он отказался работать. Долго ломал голову, пока просто не поставил другую микросхему (ту что выпаял). И все сразу заработало. Так что вот для чего нужна переходная панелька, что бы подобрать живую микросхему и не мучатся с выпаиванием и впаиванием.
Покупные микросхемы
Моя и та что у соседа взял
Все готово, осталось только сделать штангу и поместить плату в корпус и на поиски кладов )
Вот ВИДЕО испытаний
Испытания дома проводил на средней катушке диаметром 15 см. Так вот золотое кольцо по воздуху ловило на 18см, ножницы 30см. настольная лампа 50см. что достаточно не плохо для такого метало детектора.
Вопросы и пожелания на ([email protected]) или в комментарии.
Качаем эскиз схемы платы: imp-MS.rar [11.03 Kb] (скачиваний: 12932)
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
МЕТАЛЛОИСКАТЕЛЬ
Варианты схем

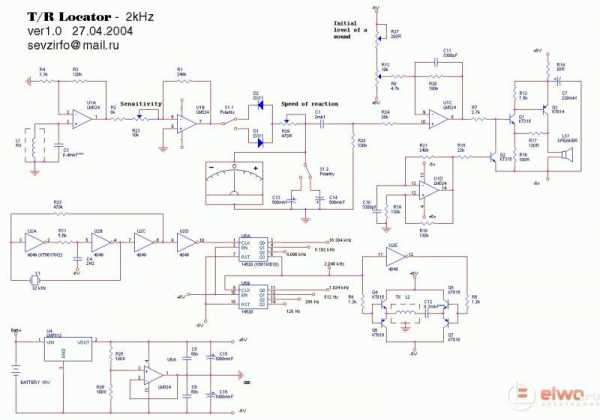

В сравнении с другими металлоискателями, этот значительно выигрывает – простые схемы на биениях, типа 561ЛА7 мы отметаем сразу – это несерьёзно, а конструкции посложней, например известный АНКЕР – не для новичков, и даже не для среднего уровня. Потратив на этого анкера кучу времени, нервов и денег, я так и не добился толковых результатов 🙁 Предлагаемая мной для повторения схема очень проста, не требует никакого налаживания (соберите только без ошибок), за исключением поисковых катушек и питаясь от двух литий-ионников по 4 в из мобилок может работать в поле до 10 часов без подзарядки! Большинство промышленных металлоискателей, особенно импульсные, жрут столько энергии, что садят акамы за пару часов, а где их в лесу заряжать? Ещё долее повысить удобство эксплуатации можно снабдив данный металлоискатель индикатором разряда питания. Катушки RX и TX – одинаковые, для корпуса датчика я взял пластмассовую подставку от монитора диаметром 180 мм.  Обе эти катушки состоят из 60 витков провода ПЭЛ или лучше ПЭЛШО 0,4-0,7 мм. Диаметр намотки выбираем исходя из размера датчика. Намотав её на кастрюле похожего диаметра, аккуратно снимаем и плотно обматываем сначала изолентой, поверх неё фольгой от конденсатора электролита (только не создайте короткозамкнутый виток!), по фольге протягиваем лужёный провод 0.5 мм (это будет вывод электростатического экрана) и снова изолента. Параллельно каждой обмотке подключаем конденсатор около 0,1 мкф, более точно он подбирается при настройке контуров на частоту 8192 Гц.
Далее необходимо эти два контура “свести”. Ложим эти две катушки на табуретку подальше от метала и слегка накладываем один контур на другой, типа как на кольцах свадебной машины, в это время подключив стрелочный индикатор на вывод 1 U1A (если не достанете LF353, смело ставьте распространённый опереционник TL072), добиваемся нулевых показаний.
После окончательной настройки не забудьте датчик загерметизировать от попадания влаги – иначе настройка так уплывёт, что будете только канализационные крышки под листьями искать 🙂 На контакт 7 U2В стоит подключить 2 светодиода, один на плюс, другой на минус, с резисторами по 470 Ом. Опыт эксплуатации этого металлоискателя показал, что для индикации нужно брать сверхъяркие светодиоды – их при солнце лучше видно, стрелочник не нужен вообще, а так-же не нужны наушники – неудобно и за ветки задеваются, только динамик.
Глубина обнаружения монетки – 15 см, крышки от ведра – 80 см. Да, у промышленных девайсов больше глубина обнаружения, но вы представьте, что каждая пробка от пива и другая мелочь будет засекаться на пол метра! А не надоест ли Вам копать такие ямы? После 20-й очень даже! А это печатные платы металлоискателя:
А вот и сама печатная плата в сборе:

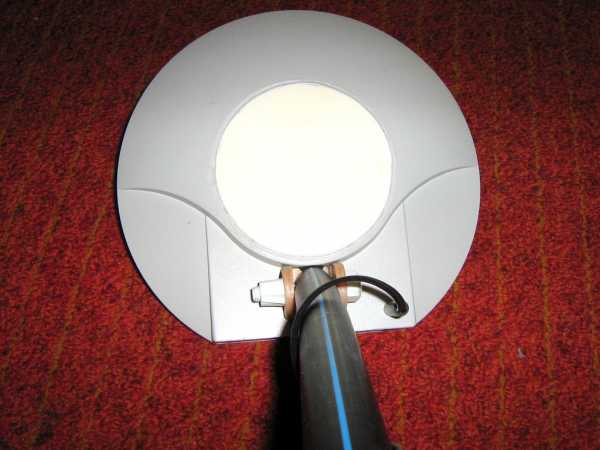

 Вид готового металоискателя ищем в разделе ФОТО. Железо и цветмет различается по тональности звука, а габариты метала – по длительности. Желаю Вам собрать этот металлоискатель и найти побольше золота! Все вопросы по металлоискателю пишем на ФОРУМ Схемы металлодетекторов |
elwo.ru
Схема металлоискателя своими руками — Меандр — занимательная электроника
Читать все новости ➔
Каждый хотел бы иметь дома хороший металлоискатель. Но как известно хороший стоит дорого,да и зачем покупать когда каждый радиолюбитель может собрать металлоискатель своими руками.

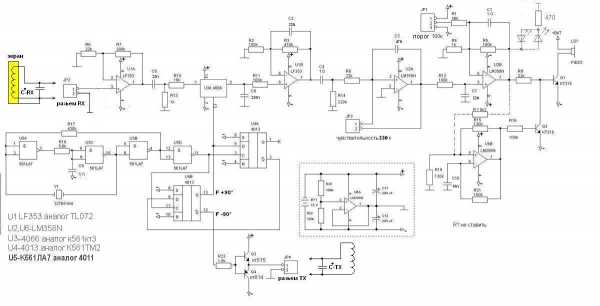

Схема металлоискателя:
Собираем схему, налаживать нечего не нужно, желательно поставить под микросхему панельку.

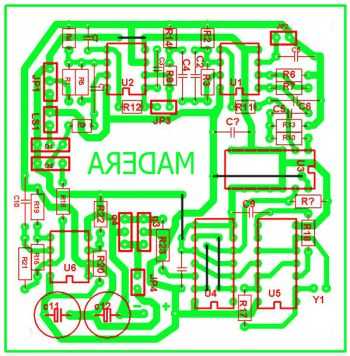

Плата со стороны деталей:
Чтобы увидеть ссылку войдите или зарегистрируйтесь
Изготавливаем катушку
Теперь на шаблоне рисуем направление намотки (можно забыть после н-ой катушки). Берем разноцветные трубочки длинной 1,5 – 2 см (снимаем изоляцию с тонкого многожильного провода). Они служат для двух целей: 1. Не спутаешь, где начало, а где конец (когда катушка готова). 2. Предохраняет кончики от обламывания. Берем провод ПЭВ 0,35мм, продеваем первую трубочку и закрепив кончик на нижних гвоздиках, мотаем 80 витков провода, надеваем кембрик другого цвета и закрепляем конец провода на гвоздике.
Намотку нужно вести по середине гвоздиков (легче подлезть везде). Далее, не снимая с шаблона обматываем катушку толстой ниткой (как обматывают жгуты проводов). После этого покрываем катушку мебельным лаком (прямые участки, не гвозди). Когда катушка высохнет, аккуратно двигая с кембриками вверх, снимаем катушку с шаблона. Сжав немного углы катушки, покрываем и их лаком. Вначале, на листе бумаги рисуем прямоугольник 14,5 см на 23 см. После этого, от левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем подходящую дощечку, накладываем наш эскиз и вбиваем гвоздики (диаметром 2 мм) во все точки указанные раннее. После срываем бумагу, откусываем шляпки гвоздей и надеваем на них кембрики (изоляционные трубочки). Кембрики защищают провод от повреждения на углах и позволяют, сдвигая их вверх, легко снять готовую катушку. Все, шаблон готов!!!
Теперь настраиваем катушки в резонанс на частоту 32768/4=8.192кГц. Делается это подбором ёмкости 0.1мкф, что включена параллельно контуру. Ставим сначала чуть меньше – где-то 0.06мкф и параллельно подключая всё большую и большую ловим резонанс по максимуму показаний цифрового переменного вольтметра (параллельно катушке). Делается эта процедура на передающем разъёме металлоискателя. То-же самое и с приёмным контуром, временно перекидываем его на ТХ разъём и повторяем настройку на максимум. Следующий этап – обмотка катушки изоляцией (я использовал фум ленту). Далее – обмотка RX катушки фольгой (я использовал ленту из электролитических конденсаторов), TX катушку можно не обматывать фольгой. Не забудьте оставить разрыв в экране, по середине верхней части катушки, равный 10мм (на первом рисунке показан красным цветом). Дальше – обмотка фольги луженым проводом (диаметр 0,15-0.25мм). Начиная с места разрыва фольги, обматываем катушку с двух сторон (от разрыва) до начального провода катушки (в нашем случае с красной трубочкой) и там скручиваем их вместе. Этот провод вместе с начальным проводом у нас будет земляным. Последний этап – обмотка катушки изолентой.
На контакт 7 U2В стоит подключить 2 светодиода(для световой индикации), паралельно-встречно, с резистором на 470 Ом.Штангу делайте неметаллическую. Далее необходимо эти два контура “свести”. Передающая закреплена в пластмассе,стеклотекстолите или гетинаксе неподвижно, а приёмную накладываем на первую на 1см, типа как свадебные кольца. На первом выводе U1A будет писк 8кгц – можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металлоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.
Так же смотрите схемы недавно добавленных металлоискателей на нашем сайте
Возможно, Вам это будет интересно:
meandr.org
Металлоискатель своими руками: подробная инструкция. Металлоискатель Пират
Некоторые люди считают, что кастомные металлоискатели уступают по ряду параметров фирменным образцам. Но на деле, самодельные конструкции, могут оказаться во многом даже лучше продаваемых «конкурентов», а цена вопроса при этом будет различаться на порядок.
Внимание
Кладоискатели, участники военно-исторических организаций, краеведы для экономии своих бюджетов часто ищут более дешевые аналоги и все чаще задумываются, как собрать металлоискатель в домашних условиях.
Новичков или людей, которые ничего не понимают в электронике, поначалу может испугать обилие специальной терминологии, схем и формул. Но немного разобравшись, вы поймете, что для изготовления металлоискателя, достаточно будет знания базового школьного курса по физике. И что бы было понять, что собой представляет металлоискатель, начнем с разбора принципа действия.
Как работает металлоискатель
В основе его работы лежит электромагнитная индукция. Катушка передатчика индуцирует электромагнитное поле, которое при столкновении с электропроводящим предметом порождает вихревые токи и искажают тем самым ЭМП самой катушки. Если предмет не обладает электропроводящими свойствами, но имеет собственной магнитное поле, то и в таком случае принимающая катушка уловит помехи за счет экранирования. Что интересно, металлоискатель может находить предметы и под электропроводящими слоями, анализируя при этом отличия электромагнитного поля, которое для покрывающего предмет слоя будет однородным, а сам предмет будет создавать искажения. Все изменения в электромагнитном поле, передаются на блок управления и выводятся для восприятия в виде звуковых сигналов или оптических сигналов на дисплее. Разберем более подробно схему изготовления на примере создания металлоискателя «пират»
Схема для Sprint-Layout :
Фото с сайта i76.fastpic.ru
Металлоискатель пират своими руками — подробная инструкция в изготовлении.
Для начала Вам нужно будет изготовить печатную плату, на которой будут размещены все основные узлы металлоискателя. Изготавливать будем так называемым методом ЛУТ – «лазерно-утюжной технологии». Дальше кратко опишем все этапы и подготовительные работы:
- Для начала Вам нужно будет распечатать на лазерном принтере саму схему, используя при этом программу Sprint-Layout. Печатать рекомендуется на фотобумаге с наименьшей плотностью.
- Подготавливаем из текстолита заготовку размером 84х31, шкурим ее и очищаем растворителем.
- Прикладываем сверху распечатанную схему и, накрыв чистым листом бумаги, аккуратно проглаживаем горячим утюгом, что бы тонер с фотобумаги перешел на плату.
- Когда тонер закрепится на схеме, помещаем ее в воду и аккуратными движениями пальцев счищаем ненужную бумагу.
- Осторожно подправляем иголкой размазанные участки, после чего помещаем плату в раствор хлорного железа или медного купороса на 1-2 часа.
- Удаляем тонер с помощью растворителя, далее сверлим отверстия под конструктивные элементы.
- И наконец, плату осталось залудить. Намазываем поверхность раствором «ЛТИ-120», после чего аккуратно размазываем припой паяльником.
Монтаж элементов
Металлоискатель пират, схема. Основным структурным элементом в микросхеме самодельного металлоискателя пират, является микросхема КР1006ВИ1, однако если Вы не смогли ее найти, то можно использовать зарубежный ее аналог NE555. Прежде чем запаять ее учтите то, что под ней должна находиться перемычка.
Следующим элементом является двухканальный усилитель К157УД2, который можно при необходимости снять со старых советских магнитофонов в блоке предварительного усиления сигнала. Далее устанавливаем 2 SMD-конденсатора на 100 нФ и один резистор подойдет МЛТ С2-23. Нужно еще установить 2 транзистора, один NPN-структуры, второй PNP-структуры. Подойдут, например ВС557 и ВС547, но можно подобрать аналоги. Полевым транзистором пойдет IRF-740 или любой другой транзистор со сходными параметрами. Конденсаторы С1, СЗ, С5, С6 нужно брать с наименьшим ТКЕ. Это повысит термостабильность конструкции.
Схему металлоискателя пират своими руками рекомендуется проводить с помощью чистой канифоли или спирто-канифольным раствором. Перед тем как начать сборку всей конструкции металлоискателя проверьте работу микросхемы, так как возможен брак в элементах или их перегревание. Проводить проверку желательно на осциллографе.
Скриншот монтажа микросхем:
Фото с сайта i76.fastpic.ru
Как видите разобраться в том, как сделать металлоискатель пират своими руками, довольно просто и особых трудностей в поиске необходимых элементов возникнуть не должно. Единственное что достать будет трудновато — это усилитель К157УД2, так как это довольно старенькая микросхема. Но как уже упоминалось ее без проблем можно достать, пожертвовав советский кассетный магнитофон или, же на радиорынке.
Катушка самодельного металлоискателя пират
Катушку делаем на оправе 200мм, для этих целей подойдет обычная кастрюля соответствующих размеров. Количество витков для проволоки ПЭВ диаметром 0,5мм должно составлять 25 шт. Но здесь есть одна особенность. Количество витков можно уменьшить или увеличить эмпирическим путем. Для установления оптимального его количества вам нужна монетка и линейка. Подносим монетку к катушке и проверяем, с каким количеством витков монетка будет «улавливаться» с наибольшего расстояния. Для того, что бы катушка нормально держалась на штанге можно оправить ее в пялце для вышивания.
Прочие элементы самодельного металлоискателя пират и монтаж штанги
Динамик можно взять от китайского портативного радио с сопротивлением 8 Ом. Так же для настройки нужны два потенциометра на 10 и на 100 кОм. Провод от катушки к схеме нужно использовать максимально толстый и экранированный, дабы исключить, возможно, влияния помех. Что касается питания, то запитывается данный металлоискатель от 12 В источника питания, однако желательно установить на входе стабилизатор напряжения типа L7812. После окончательно проверки работоспособности можно приступать к изготовления каркаса самодельного металлоискателя пират.
По этому пункту можно давать лишь общие рекомендации, так как каждый будет исходить из того, что есть у него в наличии. Желательно прикупить 4-5 метра водопроводной трубы из ПВХ и пару перемычек для того, что бы сделать штангу более удобной. На конец штанги, который вы будете держать, можно установить удобную подставку для руки из пластиковой канализационной трубы. После чего устанавливаем плату в любую подходящую по размерам коробку и крепим на штанге. В качестве источника питания подойдет аккумулятор от шуруповерта. Он и не слишком тяжелый и не слишком габаритен, а хватит вам его надолго. Следует учитывать только одно, в самой конструкции не должно быть посторонних металлических элементов, так как это будет сильно искажать электромагнитное поле прибора.
Скриншот примерной сборки штанги:
Фото с сайта i76.fastpic.ru
Скриншот готового металлоискателя:
Фото с сайта i76.fastpic.ru
Проверяем металлоискатель.
Осталось проверить будет ли этот самодельный металлоискатель с хорошими параметрами или с плохими. Настраиваем с помощь потенциометров чувствительность прибора, до того порога когда он начинает равномерно и не слишком часто потрескивать. Монету размером с пятак он будет определять с расстояния примерно в 20-30 см. Монету размером с советский рубль – с расстояния около 30-40 см. Большие, объемистые куски метала, определяются с расстояния чуть больше метра. Данные показатели дают нам понять, что искать небольшие предметы на средней глубине будет довольно затруднительно. К этому можно добавить еще и то, что прибор не различает «цветных» и «черных» металлов и при копе за монетами, например велик шанс того, что вы найдете гвоздь. Однако прибор найдет свое применение при поиске большого количества «черного» метала, коим так богата наша страна. Согласитесь, если вы найдете центнер железа и сдадите его в пункт приема, это с лихвой покроет ваши расходы на изготовления такого нехитрого приборчика. В любом случае самодельный металлоискатель (схема и подробное описание сборки которого было в статье) пират прекрасно подойдет для начинающих кладоискателей и тех, кто не может себе позволить дополнительные траты на дорогой прибор.
