Содержание

как крепить, размеры, саморезы для профиля, фото и видео инструкция по монтажу профиля под гипсокартон своими руками

Систем крепежа и строения каркаса превеликое множество. Речь пойдет о таком материале для каркаса, как металлопрофиль для стен. Вначале необходимо разобраться, что это такое, и определиться с его предназначением.

Металлический профиль — это существенно новый вид строительного материала, предназначенный для монтажа обрешетки при отделке стен, потолков, крыш и т. д. Он выглядит как хромированная металлическая полоса с изогнутыми краями и может иметь разный размер и толщину. В строительных магазинах, как правило, продаются профили длиной в 2 м и толщиной стенки металла 0.4 мм. Формы профилей также очень разнообразны, и каждая форма предназначена для выполнения определенной задачи.

Виды металлопрофиля

Применение металлического профиля

В современном строительстве очень часто используются конструкции, в которых применяются разнообразные виды каркасов:

  • деревянные;
  • металлические;
  • комбинированные.

Применение каркасов достаточно разнообразно. Они используются при создании широкого круга строительных объектов.

Обшивка стен гипсокартоном, обшивка дома сайдингом — вот только малая часть примеров в использовании профиля.

Каркас из металлопрофиля для гипсокартонной перегородки

Металлический каркас существенно выигрывает по сравнению с другими видами каркасов, т. к. имеет ряд преимуществ:

  • надежный;
  • крепкий;
  • не поддается коррозии и ржавлению;
  • легко монтируется;
  • не требует предварительной обработки.

Для создания элементарной гипсокартонной конструкции не нужно использовать много материалов — необходим всего лишь профиль, листы гипсокартона и саморезы. Именно поэтому такой вид отделки стал так популярен. Затраты на его реализации несущественны, а полученный результат великолепен.

Отдельно стоит отметить саморезы, т. к. их выбор не менее важен. Длина, форма, вид и количество должны четко соответствовать материалу профиля и стены, к которой будет крепиться профиль.

Монтаж металлопрофиля

Перед началом работы требуется четко представлять картину будущего строительства. Это необходимо чтобы правильно совершить выбор материалов и вспомогательных элементов. Вычислить расход гипса, просчитать необходимые саморезы, определить количество профилей — вот главная задача при просчете проекта строительства.

Подготовительные работы перед началом создания металлического каркаса не требуются. Схема крепления нивелирует все неровности стены, и они не будут влиять на итоговую поверхность. Итак, как крепить профиль к стене? Самому выполнить эту задачу не так уж и сложно. Рассмотрим этот вопрос на примере создания обрешетки под облицовку гипсокартоном с его последующим применением.

Инструменты и материалы для монтажа гипсокартонного короба

Сперва нужно подобрать все необходимые инструменты и материалы:

  • уровень;
  • карандаш;
  • рулетку;
  • болгарку или ножницы по металлу;
  • шуруповерт;
  • саморезы;
  • набор отверток;
  • отвес;
  • гипсокартон;
  • шпаклевку;
  • набор шпателей.
Крепление профиля к стене

Монтаж профиля под гипсокартон своими руками следует начинать с замеров стены и выбора ширины шага, т.е. создать принципиальную схему будущей конструкции. Первый профиль крепится в углу, тщательно вымеряется и выверяется с помощью отвеса и уровня. Само крепление металлопрофиля происходит на саморезы через П-образные элементы. После закрепления первого профиля на расстоянии выбранного шага производится установка второго, принцип действия аналогичный, единственной особенностью является необходимость сверки с первым. Иначе при несоблюдении этих мер стена может получиться кривой или заваленной в одну из сторон. Фигурные элементы облицовки стены (полочки, закругления углов и т. д.) должны также быть четко сверены с остальной конструкцией.

Монтаж профиля под гипсокартон своими руками нужно непосредственно начинать с прикручивания листов гипса к каркасу. Для этого используются саморезы по металлу, которые фиксируют лист непосредственно на профиле, с помощью шуруповерта. Следующим шагом является процесс шпаклевки швов и стыков. Это необходимо для завершения и окончательного выравнивания стены. Поверхность должна окончательно просохнуть, и после этого она готова к дальнейшему использованию. К примеру, по укладке плитки или нанесению декоративной штукатурки вариантов может быть великое множество.

Каркас для перегородки из гипсокартона

В современных реалиях очень актуальным является вопрос утепления помещения. Цены на использование энергии растут, что вынуждает простых граждан утеплять свое жилье. Создание гипсокартонных конструкций поможет и в этом вопросе, т.к. пустоты, образованные между гипсокартоном и стеной, можно заполнить любым видом утеплителя. Выполнением этих действий решить сразу два насущных вопроса: преобразить внешний вид комнаты или фасада и утеплить его. Выполненный каркас, готовый под облицовку, показан на фото.

В заключение по теме

Гипсокартонные системы, вентилируемый фасад здания, подвесные конструкции — для всех этих решений необходимо создание обрешетки под металлопрофиль или каркаса. Деревянная основа для его строения не всегда возможна, в этой ситуации приходит на выручку металлопрофиль. С его помощью выстраиваются сложнейшие конструкции, которые в конечном варианте преображают внешний вид проектируемого строения.

postroystenu.ru

Крепление металлопрофиля: основные способы

Свойства металлопрофиля

Чтобы правильно перекрыть кровлю или забор, необходимо знать некоторые моменты, с этим связанные. Далее будет рассмотрено крепление металлопрофиля к обрешетке и металлическим прогонам.

Виды металопрофиля для крыши.

Металлические профильные листы обладают высокой эластичностью. У них отличные показатели гибкости и прочности. Металлопрофили производятся из оцинкованной стали, устойчивой к коррозии и механическим повреждениям. Основным моментом, влияющим на выбор способа крепления, является вес материала. Стеновые профили более легкие, чем кровельные, потому что они монтируются вертикально и оказывают большую нагрузку на крепежные элементы. Кроме того, материал для изготовления заборов должен иметь такой вес, чтобы он мог противостоять ветру, при этом создавая нужное напряжение на каркасе. Стеновые профили используются для покрытия ограждений, ворот, стен, возведения перегородок и облицовки фасадов.

Крепление кровельного металлопрофиля производится горизонтально к каркасу и обрешетке. К кровельным металлическим профилям предъявляется больше требований, чем к стеновым. Они должны иметь высокую несущую способность, жесткость и прочность. Несмотря на гибкость, этот материал хорошо переносит динамические и статические нагрузки.

Вернуться к оглавлению

Основные способы крепления металлопрофилей к забору

Исходя из особенностей материала, можно сделать вывод, что каждый из видов профиля предполагает свой способ монтажа. Для того что установить металлопрофили, понадобятся следующие материалы и инструменты:

Схема устройства кровли.

  • металлопрофили;
  • стальные профили;
  • шурупы;
  • пластмассовые прокладки;
  • металлические уголки;
  • арматурные прутья;
  • шуруповерт.

Для начала нужно закупить листы. В зависимости от места монтажа можно купить настил универсальный или стеновой. Для наружного декора и облицовки лучше выбирать стеновые листы С10, С20 и др. Для постройки межкомнатных перегородок или небольшого хозяйственного помещения необходимо применять профлисты большей жесткости. Это универсальный профлист НС30, НС50 и т.д. Закупив материалы, можно приступать к подготовке основания под монтаж профнастила. Чаще всего для этих целей используется деревянная обрешетка, чем металлическая. Большое внимание следует уделять уровню забора. Если ваш участок наклонен в одну сторону, забор нужно ставить так, чтобы под ним не накапливалась вода. Если высота волны больше 40 мм, необходимо использовать металлические направляющие профили.

Монтаж наружных металлопрофилей к стальным балкам осуществляют шурупами с пластмассовыми прокладками. Если у вас нет шуруповерта, можно использовать саморезы.

Шурупы можно заменить винтами или заклепками, однако прокладки следует использовать в любом случае.

Они защищают профили от давления, образующегося на шляпках крепежных элементов.

Схема крепления кровли саморезом.

Если вам нужно установить металлопрофили к бетонным столбам, нужно действовать немного по-другому. К столбам, на месте монтажа профнастила, необходимо прикрепить арматурные трубы или металлические уголки, играющие роль несущих деталей. Затем закрепляем планки с помощью строительных дюбелей с шагом 20-30 см. К лагам подсоединяются планки, ворота и забор покрываются профлистом.

Технология монтажа такова. Для начала нужно отметить места расположения шурупов, заклепок и других элементов. Затем по периметру забора натягивают нить, это поможет вкручивать крепежные детали на один уровень, установка в таком случае будет более аккуратной и профессиональной. Шурупы нельзя забивать, ударная нагрузка вызывает повреждение материала и его разрушение. Расположение крепежа выбирается в зависимости от размеров забора и метода монтажа. Винтовые соединения, к примеру, могут выполняться параллельно, закрепочные — крест-накрест.

К уголкам листы монтируются особым способом. В зависимости от типа поверхности (балкон, фасад, забор) делается разный нахлест. Он может быть либо внутренним, либо наружным. Оптимальный размер нахлеста — 4-5 см, на углу этот показатель может быть увеличен до 6 см.

После выполнения всех креплений, металлопрофиль нужно замазать грунтовкой. Это защитит материал от возникновения коррозии в местах стыков. Кроме грунтовки, можно окрасить забор наружной эмалью или защитными средствами для профильных листов, обладающих высокой стойкостью. В продаже имеются полимерные средства для покрытия, продлевающие долговечность листов и придающие ей прочности. Все стыки обрабатываются, после застывания смазки конструкцию можно окрасить. Для этого используется окраска под давлением.

Крепление профлиста для забора не требует выполнения всех норм СНИП и ГОСТа, если высота ограждения менее 2 м., могут использоваться любые способы крепления. Для покрытия более высоких заборов придется осуществлять расчеты необходимой прочности и жесткости, зависящих от многих факторов (высота, длина забора, климат, материалы опор и крепежные элементы).

Вернуться к оглавлению

Способы крепления металлопрофилей на крыше

Для покрытия зданий и строительства небольших подсобных помещений применяется кровельный металлический настил. Несмотря на свою тяжесть, этот материал может монтироваться на деревянную обрешетку. Каркас в этом случае обрабатывают специальными средствами, продлевающими срок службы деревянных элементов. Каркас — это решетка из дерева или металла. Вертикальные элементы называются несущими, величина каркасной решетки зависит от тяжести профлиста. Оптимальной величиной считается 3 см. На скатах кровли конструкция изменяет угол, для снижения расхода материалов средний показатель угла берется равным 15°. Под данным углом монтируется двускатная и односкатная крыши.

Если скат больше длины листов, придется соединять их между собой. Профнастил укладывается на крышу с нахлестом 30-40 см, если крыша очень крутая, данный показатель может увеличиться до 60 см. Особого внимания требуют монтажные узлы. Здесь нахлест и угол наклона могут быть другими, чем на всей кровле, для повышения долговечности крыши. Некоторые мастера применяют другую схему, они вырезают ножницами по металлу требуемую форму и надевают каркас сверху на трубу. При правильном выполнении данных действий прочность стыков получится значительно большей, чем при ручной подгонке.

К трубе металлопрофиль крепится шуруповертом или специальным пистолетом. В качестве крепежных элементов можно использовать клепки, шурупы, винтовые детали или строительные дюбели. Установка с помощью заклепок выглядит более эстетичной и является более долговечной, чем монтаж при помощи винтов или гаек, создающих неравномерное давление в разных частях крыши. Количество заклепок рассчитывают заранее. На один лист шириной 1 м и длиной 1,5 м потребуется 10 заклепок, которые монтируют через каждые 30 см.

Более тонкие листы крепятся через каждые 15-20 см. Металлопрофиль нужно класть с юга на север. Стандартные листы строительного материала разрезают на более тонкие. После этого их перегибают и устанавливают на крышу. Правильное крепление материала на крыше выполняют с помощью специальных подпорок.


masterprofnastila.ru

Крепление металлопрофиля своими руками

Металлический профильный лист уже хорошо зарекомендовал себя как легкий, долговечный и прочный материал, сфера применения которого достаточно широка. Из металлопрофиля сооружают ограждения, оформляют фасады домов, обустраивают кровлю, строят складские помещения. Для каждого способа крепления этого популярного материала существует своя технология. От того, каким будет крепление профиля, зависит надежность всей конструкции, длительность срока ее эксплуатации.

От того, каким будет крепление профиля, зависит надежность всей конструкции и длительность срока ее эксплуатации.

Привлекательность профилированного листа заключается и в том, что его крепление всегда можно произвести своими руками, не нанимая специалистов.

Особенности крепления металлического профиля на крыше

Фиксация листов на металлическую обрешетку производится посредством специальных шурупов, имеющих сверло на конце (саморезов). Если же необходимо прикрепить лист к деревянной поверхности, то можно использовать и обычные, более дешевые метизы. Но в любом случае они должны иметь круглую шайбу и прокладку из изопрена. При укладке металлопрофиля, имеющего полимерное покрытие, своими руками, необходимо приобретать саморезы, имеющие такой же оттенок, что и профнастил.

При покупке метизов для вворачивания в металл не стоит «кидаться» на дешевую продукцию.

Вворачивать шуруп необходимо строго перпендикулярно поверхности металлопрофиля, без перекосов.

Как показывает практика, ряд недобросовестных производителей выпускают саморезы с недопустимо тонким слоем цинка. Подобные шурупы от силы держатся пару сезонов, потом начинают ржаветь. Также метизы, используемые для вворачивания в металлическую поверхность, могут иметь недостаточную твердость. Поэтому не стоит сразу покупать их слишком много. Приобретите с десяток саморезов и попробуйте ввернуть их в металл. Если это удается без особых усилий, значит, продукция качественная и можно смело закупать необходимое количество.

При вворачивании саморезов лучше всего пользоваться шуруповертом. В крайнем случае подойдет и дрель, которую надо установить на небольшие обороты. Вворачивать шуруп необходимо строго перпендикулярно поверхности металлопрофиля, без перекосов. Не следует слишком сильно заворачивать метиз, на листе не должно появиться углубление. При креплении профнастила своими руками используется технология, подразумевающая использование одного из приведенных ниже способов фиксации листов:

  1. Первый метод применяется к профнастилу, не имеющего специальных водосточных канавок. Всю операцию можно провести своими руками, но с помощником. На первом этапе укладываются, слегка фиксируются два листа на нижнем, первом ряду. Далее устанавливается третий лист, который будет первым уже во втором ряду. Получившийся блок выравнивается по карнизу. Если листы необходимо сместить в какую-либо сторону, то саморезы выворачиваются и после выравнивания вворачиваются снова, уже так, как положено.
  2. Второй метод используется, если металлопрофиль имеет водосточные канавки. В этом случае монтаж начинается с нижнего ряда. Сначала устанавливается первый лист, затем над ним крепится второй (уже из второго ряда). Листы должны лежать ровно, параллельно по отношению и к карнизу, и к торцу крыши. При этом необходимо следить, чтобы и волны, и водосточные канавки совпадали.

Листы профнастила должны лежать ровно, параллельно по отношению и к карнизу, и к торцу крыши.

Профессиональные кровельщики считают, что эти способы одинаково приемлемы. При креплении металлического профиля необходимо учитывать наклон крыши и, в соответствии с ним, делать перехлест листов. Если уклон меньше 14 градусов, то достаточно перехлеста в 10-15 см (т.е. в одну гофру). Если же крыша почти плоская, то перехлест необходимо увеличивать до 20 см (т.е. в две гофры). При этом саморезы под шайбой следует дополнительно промазывать силиконовым герметиком. Фиксация металлопрофиля производится в нижнюю волну.

Крепление металлического профиля на заборе

Сначала к установленным и зацементированным столбам крепят продольные лаги. Для этого используются специальные хомуты или электродуговая сварка. Затем необходимо протянуть от столба к столбу (по всему периметру) капроновый шнур, по которому можно будет ориентироваться при креплении профнастила.

К установленным и зацементированным столбам крепят продольные лаги, затем ровно прикрепляют профилированные листы.

Фиксация производится одним из трех способов:

  1. Сваркой: подобная операция доступна лишь квалифицированному специалисту. Работу необходимо проводить крайне аккуратно, чтобы не прожечь лист насквозь. После завершения работы места сварки нужно прокрасить грунтовкой, т.к. полимерное покрытие наверняка разрушится от воздействия высокой температуры.
  2. Заклепками: понадобится дрель со сверлом соответствующего диаметра и «заклепочник». Однако такой способ пригоден, если забор сооружен из простого оцинкованного листа, - в этом случае головки заклепок не будут выделяться на общем фоне.
  3. Саморезами: самый распространенный, быстрый метод: нужен только шуруповерт и саморезы по металлу (со сверлом на конце) или дереву (если прожилины деревянные).

Расчет крепежа профнастила

Сначала нужно вычислить количество листов с учетом перехлеста. Для этого нужно вычислить площадь кровли, забора, фасада и поделить ее на полезную площадь профилированного листа. Если число получилось не круглое, то необходимо его округлить в большую сторону. Число саморезов на 1 кв. м - 8 штук. Однако следует учитывать, что на краях крыши и возле конька количество саморезов надо удвоить (вворачивать в каждую нижнюю волну), т.к. это места, испытывающие повышенную ветровую нагрузку.

Похожие статьи

1profnastil.ru

Как правильно крепить саморезами металлопрофиль на крыше?

Если вам по душе аккуратный и стильный кровельный профнастил, тогда эта статья как раз для вас! Ведь важно не только грамотно выбрать качественное покрытие, но и правильного его закрепить. Тогда металлическая крыша будет служить долго, не беспокоя периодической необходимостью в локальном ремонте.

Но как крепить профнастил на крышу саморезами и насколько это сложно? Тонкостей и нюансов здесь действительно немало: начиная от выбора подходящих саморезов и заканчивая головоломкой, в какую волну листа их крепить – верхнюю или нижнюю. Разберемся?

Выбор крепежа для качественного крепления

Чтобы крыша из профнастила была долговечной и безупречно эксплуатировалась не менее десятков лет, существует своя специальная технология крепления. Вы только представьте себе на минуту, что некоторым людям действительно приходит в голову тонкие металлические листы попросту прибивать гвоздями! Прямо к деревянной опоре!

В итоге вода легко просачивается в отверстия и толку от такой гидроизоляции вообще никакой: уже буквально через месяц-другой на этих местах появятся первые следы ржавчины, а под листами будет хроническая сырость.

Далее ржавчина станет разъедать всю крышу, пока не уничтожит ее полностью. Вот почему крепить кровельными гвоздями профнастил крайне не рекомендуется, тем более, что они попросту не удержат листы под воздействием сильного ветра.

Конкретно для современной металлической крыши сегодня выпускаются профессиональные кровельные саморезы –  с резиновой прокладкой, которая, сжимаясь, полностью перекрывает путь любой капле воды:

Речь идет о специальных врезающихся винтовых шурупах высокого качества! И даже похожие по внешнему виду саморезы не подходят для обустройства кровли, потому что такие способны вскоре ощутимо ослабить крепеж и покрыться коррозийным налетом.

К слову, на самый крайний случай, если вы использовали не самые подходящие для кровли саморезы (или их ввинтили безалаберные рабочие), то не выдирайте их с мясом!

Даже если там присутствует резиновая прокладка, все отверстия обязательно вокруг крепежа заделайте герметиком. Но все-таки к такому способу лучше вообще не прибегать.

Профессиональные кровельные саморезы всегда изготавливают из оцинкованной легированной стали. Именно материал напрямую влияет на конечное качество крепежа крыши, обеспечивает правильное крепление и исключает нарушение структуры металла вокруг просверленного отверстия. На что это влияет?

В первую очередь, появится ли коррозия у кровельного листа возле самореза. Если вы когда-либо видели крышу с дешевыми саморезами, то наверняка узнали ее именно по ржавым потокам от шайб. Направляясь вниз, такие попутно разрушают весь лист!

В случае с применением правильных кровельных саморезов такого не возникает. Ведь еще в заводских условиях их оцинковывают электролитическим способом слоем не менее 20 мкм.

Далее шляпку покрывают полимерной краской сразу со всех сторон, чтобы тоже защитить от коррозии. У качественных саморезов – это порошковая полиэфирная краска, которая имеет цвет соответственно каталогу RAL. А каучуковая резиновая прокладка устойчива к перемене температуры, ультрафиолетовым лучам и изменению нагрузок.

К слову, среди самых подходящих именно для профлиста рекомендуется брать саморезы фирмы Essve, Gunnebo и Sfs-intec.

Для металлической и деревянной обрешетки: как отличить сверло

В зависимости от того, к какому именно основанию будут крепить профнастил, вам понадобятся разные виды саморезов. И их нельзя путать!

Также вы встретите в продаже кровельные саморезы с увеличенным сверлом, которые способны проходить металл толщиной до 12 мм. Поэтому самый первый шаг, который вам нужно сделать – это попросить у продавца кровельного материала прилагаемую инструкцию к монтажу.

У любого сертифицированного материала такая есть. В противном случае мы не рекомендуем ничего в такой торговой точке не приобретать, иначе крыша прослужит сравнительно недолго.

Конечно, монтаж профнастила от разных производителей практически не отличается, но в этой инструкции вы найдете ценные советы по подбору наиболее удачных саморезов под конкретную толщину металла и покрытие.

Так, сегодня выпускают два основных вида саморезов для обрешетки из разных материалов: крепежные элементы для металла и дерева. Так, для деревянной обрешетки нужны саморезы 4,8х28 мм или 4,8х35 мм. Для металлических прогонов берутся саморезы по металлу:

  • 4,8х19 мм для металла толщиной от 3-х мм;
  • 5,5х25 мм для металла толщиной до 6 мм;
  • 5,5х35 и 5,5х50 мм для металла до 12 мм толщиной.

Выглядит такое крепление потолще своего аналога для дерева:

Все эти саморезы похожи между собой тем, что имеют шестигранную головку, острый сверлящий наконечник и прочный стержень с резьбой. А отличаются только толщиной стержня.

Также шаг резьбы у саморезов по дереву более редкий, чем у саморезов по металлу: разница составляет от 1 до 1,5 мм и ее видно на глаз. Чем толще основание из металла, которое нужно просверлить, тем чаще резьба и длиннее сверло.

Обычно, для того чтобы узнать, какую толщину металла способен просверлить саморез, достаточно измерить длину сверла. Логично, что толщина металлического основания, в сумме с толщиной прикручиваемого металла, не должна превышать длину сверла самореза:

Также, согласно общему правилу, чем толще лист профнастила и плотнее обрешетка, тем острее и длиннее должно быть сверло.

К слову, у опытных кровельщиков есть своя технология подбора длины сверла. Часто они они берут длинные и короткие сверла в такой пропорции – 80% коротких и 20% длинных.

Можно, конечно, взять все саморезы длинные,  чтобы перестраховаться, но короткие закручиваются легче и меньше срываются со сверла. Вообще правильно, если речь идет о деревянной обрешетке, то короткими саморезами нужно крепить профлист в нижний гребень, а длинными через оба листа. Просто подбирайте саморезы такой длины, чтобы они немного выходили с обратной стороны прогона.

Как рассчитать количество саморезов для одного листа?

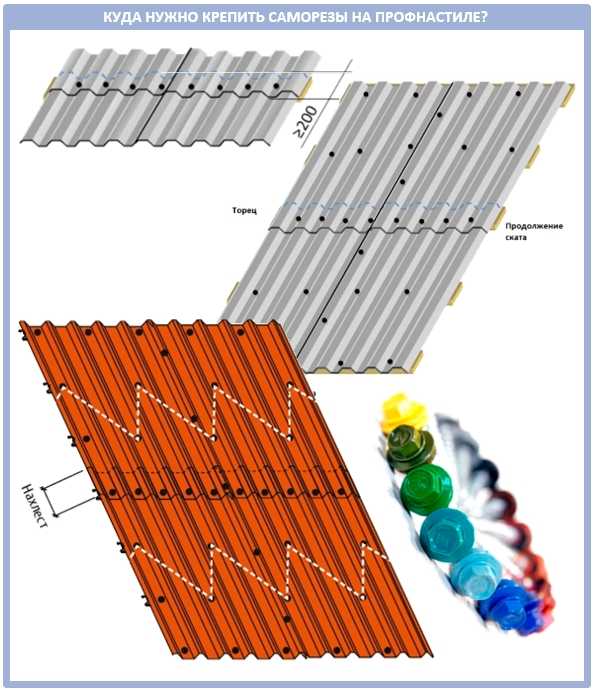

В общей сложности схем крепления профнастила основных две:

  • вертикальная, которая идеальна для профнастила с дренажной канавкой. В этом случае сначала кладут первый лист в первом ряду, закрепляют на время, а затем – первый лист уже второго ряда. Как результат должен получиться блок из четырех листов, который следует выровнять и закрепить на крыше. По этой же схеме укладывают все остальные листы.
  • по 3 листа, который подходит для профнастила без водосточных канавок. В этом случае укладывают сначала два первых листа в первом ряду, к ним крепят лист второго ряда и после выравнивания по карнизу блок уже надежно крепят к крыше.

Схема крепления также зависит от длины приобретаемых профилей:

Отдельно остановимся на том, какой должен быть нахлест у профнастила:

  • При угле менее 15° нахлест должен быть не менее 200 мм, и желательно в две волны.
  • При угле до 30° нахлест делают от 150 до 200 мм, смотря какая ширина волны.
  • При угле более 30° нахлест уже может быть от 100 мм.

Если у профлиста будут горизонтальные нахлесты, тогда их делать нужно не менее, чем 20 см, с обязательной герметизацией каждого. Для этого используйте битумную мастику или силиконовый герметик, которые подходят и для вертикальных.

Чтобы рассчитать количество саморезов для современного профнастила, вам нужно сложить всю площадь покрытия в квадратных метрах плюс количество всех доборных изделий, которые будут использоваться (это планки, обходы и свесы). Вот самая рациональная схема крепления:

Также учитывайте, что шаг крепления профнастила для разных марок профнастила свой:

После этого готовую цифру множим на 6 или 8, в зависимости от того, насколько вы переживаете за итоговое качество. Чем больше, тем крепче профлист будет смонтирован на скат, но, в то же время, придется больше заплатить за крепежные элементы и для дождевой воды здесь уже выше шанс найти себе дорогу в подкровельное пространство.

Полученное количество саморезов просто приведите к кратности 250. Зачем? Дело в том, что саморезы продаются в пачках по 250 штук либо ящиках, в которых их кладут от 1000 до 4000 штук.

Поэтому вашу цифру сделайте такой, чтобы она целостно делилось на 250, и при этом увеличивайте цифру в большую сторону – пусть будет небольшой запас.

В какую волну нужно крепить саморез? Правила и практика

А теперь переходим к самому щекотливому вопросу. Дело в том, что сколько существует в продаже профнастил (а это – немало времени), столько не утихают споры по поводу его монтажа.

Все-таки, как правильно крепить саморез, в верхнюю или нижнюю волну? Почему вообще возникают подобные вопросы, если производитель четко указывает, что именно в нижнюю?

На самом деле смысл есть. Саморез в нижней волне надежно прижимает профлист к обрешетке, и сама кровля выглядит защищенной. Но, в то же время, вода по скатам всегда идет по нижней волне, и такое крепление всегда находится в воде, в отличие от верхней.

Любая погрешность в процессе монтажа – протечки крыши и быстрая коррозия кровельного материала. Поэтому самое смешное и одновременно верное в практическом плане решение вопроса предлагают сами кровельщики:

  • Если крышу монтируют профессионалы, в которых вы уверены, тогда пусть ввинчивают саморез в нижнюю волну;
  • Если бригада неблагонадежная, состоящая из малоговорящих по-русски ребят – лучше в верхнюю. На общую прочность крыши этот метод не повлияет никак, зато во время дождя проблемные места крепления не создадут проблем.

Стоит прислушаться! Но помните, что гарантию на кровлю дают только тогда, когда она закреплена по всем правилам производителя, без их нарушения. Но тогда на чашах весов оказывается добросовестность гаранта и долговечность самой крыши. Решать вам.

Разбираем популярные ошибки монтажа: есть чему учиться!

Давайте разберем основные ошибки – чем больше вы будете о них знать, тем лучше, и тем надежнее потом будет сама крыша:

  • Слишком большое сверло. Итог – никакой герметичности и несущей способности соединения.
  • Слишком тонкое сверло. Это наверняка приведет либо к сломанному крепежу, либо закусыванию резьбы – ее частичному уничтожению. И качественным такое крепление, конечно, не назовешь.
  • Саморез закручен слишком слабо. В этом случае резиновая прокладка не будет плотно прилегать к поверхности металлического листа, и под нее легко попадет влага.
  • Саморез закручен слишком сильно. В таком случае резиновая прокладка из-за перенапряжения быстро пойдет трещинами и станет пропускать воду.

Разобраться в этом вам поможет такая иллюстрация:

Чтобы избежать перетягивания шайбы или облома сверла, вам нужно знать, какой лучше взять инструмент для профнастила. Для этой цели подходит шуруповерт с невысокой скоростью вращения, которая позволяет контролировать угол входа самореза в кровлю.

Будьте внимательны: специальные саморезы для профнастила комплектуют шайбой, которая чутко реагирует на перезатяжку при завинчивании.

А вот что делать, если вы закрутили саморез не в то место (например, не попали в обрешетку), причем дважды? Ведь после такого его вытащить практически нереально! Выход есть: нужно просто заделать его так, чтобы неправильный крепеж не был заметен на новой кровле:

Еще один хороший совет по этой же проблеме:

Как вы видите, напортачить не сложно, но если знать обо всех этих моментах, и подготовиться, то оплошностей можно избежать.

Процесс монтажа в деталях

Профнастил принято укладывать на крышу с расстоянием между стропилами от 600 до 900 мм. В процессе вкручивание саморезов всегда следите за тем чтобы они заходили в профнастил только под прямым углом, а резиновая шайба самореза сжималась не более, чем на 1 мм. Если нарушить одно из этих правил, то не избежать попадания влаги прямо в места крепления.

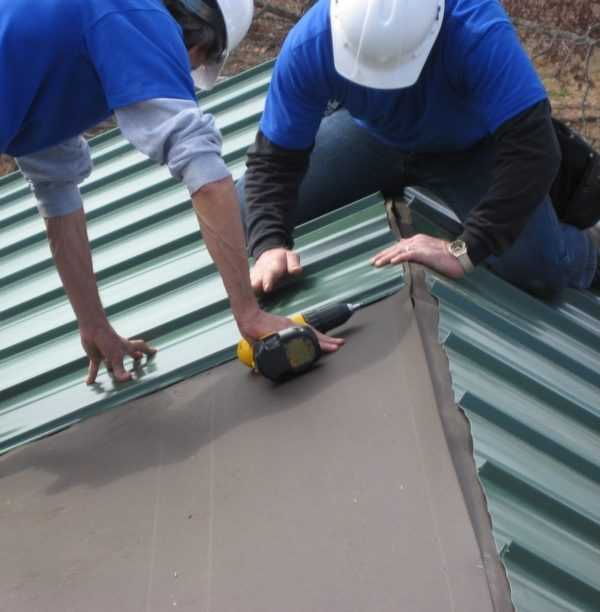

Чтобы было удобно ввинчивать кровельные саморезы, используйте шуруповерт с насадкой под шестигранник. В таком случае специально заранее сверлить профнастил уже нужно:

Сами саморезы равномерно распределяют на стыках листов по волнам, на стыках листов, при подходе к коньку, хребтам, вдоль фронтонов и на линии карниза.

Заранее отрегулируйте ограничение вращающегося шуруповерта – так, чтобы в процессе, когда вы прижмете лист профнастила к обрешетке, резиновую прокладку только слегка прижало. Только слегка! Вот пример неправильного (слева) и правильного (справа) сжатия каучуковой прокладки:

К слову, иногда приходится монтировать профнастил в обрешетку из более плотной древесины. Например, если саморез попал в сучок. Тогда при том же вращения шуруповерта саморез останется недокрученным. Здесь просто увеличьте ограничение вращающегося элемента, докрутите саморез и верните предыдущие настройки.

Постарайтесь всеми силами попадать саморезом ровно в центр обрешетки – это обеспечит отсутствие вероятности деформации гофры. Далее закручивайте саморезы в шахматном порядке. Точки крепления высоких профилей размещайте через одну волну, а низких через две – это увеличит надежность крыши.

Совет: если профнастил слишком длинный, как у крыш промышленных объектов, а профиль высокий, тогда при шаге прогона более одного метра крепите листы в каждую нижнюю гофру.

Далее вдоль линии торца кровли вам нужно закрутить саморезы в каждую обрешетку. В общем у вас уйдет около 6 и 8 штук на каждый квадратный метр.

Как только вы закончите монтаж профнастила, внимательно смотрите крышу. Ее общий визуальный вид, надежность поперечных и продольных стыков, вмятин и правильность крепления саморезами.

Фиксация саморезами доборных элементов

Но своя технология у крепления доборных элементов. Так, в качестве коньковой планки используют гладкие коньковые элементы, которые укладывают с нахлестом 10 см и шагом до 30 см.

Дополнительно между планками и профнастилом располагают уплотнитель. Если у листов мелкая волна, то обычного уплотнителя будет достаточно, если волны большие или трапециевидные – тогда уплотнитель нужен проветриваемый:

При этом для планок сами саморезы берите большей длины, чем для обрешетки, ведь иногда их придется крепить через верх волны. Вот почему длину самореза следует выбрать так, чтобы она превышала толщину материала с высотой волны профлиста.

Технология такова:

  • Шаг 1. На уплотнитель нанесите герметик и прижмите планку.
  • Шаг 2. Зафиксируйте планку саморезами с пресс-шайбой.
  • Шаг 3. Подрежьте и подогните коньковую планку, затем тоже закрепите на крыше.
  • Шаг 4. Теперь, если у вас вальмовая крыша, тогда вам еще понадобятся хребтовые планки.
  • Шаг 5. Вот в таком порядке нужно работать с ендовой.
  • Шаг 6. И в таком порядке фиксируют кровельный материал у карниза.

Вот вам и известны все секреты профессиональных кровельщиков. Задавайте вопросы, делитесь опытом и мыслями по поводу того, как все-таки правильно крепить современный профнастил.

Крыша – одна из важнейших частей дома. Она должна быть прочной, с хорошей теплоизоляцией и, что самое главное, герметичной – через нее на чердак или в жилые помещение не должно попадать ни одной капли воды с улицы. Потому обустройству крыши необходимо уделять большое внимание. Есть много вариантов обшивки для нее, один из наиболее частых материалов, использующихся в частном строительстве – металлопрофиль. При грамотном применении он позволяет сделать недорогую, но при этом надежную крышу. В этой статье вы узнаете, как крепить профнастил на крыше и какие инструменты для этого нужны.

Как крепить профнастил на крыше

Крыша из профнастила

Что такое профнастил и какие его разновидности существуют

Для начала разъясним, что такое профнастил и на какие подвиды он делится. Этот материал представляет собой катанные стальные листы, имеющие волнообразный профиль, ширина и высота выступов которого регламентируется стандартами. Благодаря такой форме профилированный лист обладает значительной жесткостью при малой толщине металла.

Профилированные листы

Для защиты от коррозии профнастил покрывают снаружи защитными материалами – оцинковкой или полимерной пленкой. Последняя придает материалу определенный цвет.

Важно: существует несколько вариантов защитного покрытия профнастила – полиэстер, самый распространенный вариант, полиэстер с тефлоном – встречается реже, но обладает улучшенной защитой от негативных воздействий внешней среды. Также есть стальные листы, покрытие снаружи ПВХ и ПВДФ – они стоят дороже, но при этом обладают максимально возможной для материала стойкостью и долговечностью.

Особенности различных покрытий профнастила

Существует три основных вида профилированного листа, каждый из которых подходит для создания определенных конструктивных элементов постройки. Ознакомимся с данной классификацией материала при помощи таблицы, приведенной ниже.

Таблица. Основные марки профилированного листа.

С – стеновой профилированный лист

Тонкие листы с малой высотой профилированных частей. Используются при сооружении заборов, простейших навесов и стен, не несущих существенной нагрузки. Для обшивки крыши применять нежелательно – материал недостаточно прочен и зимой под толщей снега и льда может прогнуться.

НС – несущий-стеновой профилированный лист, также называется универсальным

Средние по своим прочностным характеристикам стальные листы, могут одновременно применяться и как стеновой, и как несущий профнастил, но в последнем случае есть ограничение на допустимые нагрузки. Применять в качестве материала для обшивки крыши можно, но только в том случае, когда количество выпадающего снега в местности нахождения дома не слишком большое.

Н – несущий профилированный лист

Профилированные листы с большой толщиной и высоким профилем. Стоят дороже, но при этом обладают повышенной прочностью. Используются для создания несущих конструкций. Рекомендуются к обшивке крыши.

Важно: после буквенного обозначения марки профлиста идет цифра – она обозначает высоту гофры материала в миллиметрах. При покупке обратите на нее внимание.

Размеры профнастила (профлиста) согласно ГОСТ

Качество покупаемого материала – одна из важнейших составляющих прочности и надежности крыши. Потому приведем несколько простейших правил, которые помогут вам выбрать хороший профнастил.

  1. Знайте производителя материала, который вы планируете использовать – изучите отзывы, узнайте, не использовал ли данный профнастил кто-либо из ваших друзей или соседей.
  2. Обязательно проконтролируйте основные размеры профилированных листов – длину, ширину и высоту гофры.

    Выбор кровельного профнастила

  3. Убедитесь, что материал хранился в соответствующих условиях и не имеет вмятин, царапин и иных дефектов, которые могли нарушить защитное покрытие стальных листов.
  4. Проверьте качество и целостность упаковки для профлиста.
  5. В случае каких-либо сомнений в качестве профилированного листа – запросите сертификаты и другие документы, подтверждающие качество материала и соответствие стандартам.

Рекомендации при покупке профнастила

Важно! Собираясь обшить крышу профнастилом, обращайте внимание не только на марку, размеры и качество материала, но и на его цвет – он должен гармонировать со стенами и цоколем здания и при этом не сливаться с окружающим пространством.

Разобравшись с вопросом, какого цвета бывает профнастил, нужно будет приступить к выбору оттенка, который идеально подойдет к конкретному дому

Правила резки профнастила

В процессе укладки крыши из профнастила перед многими хозяевами домов встает, казалось бы, простой вопрос – с помощью какого инструмента порезать этот материал на части нужных им размеров? Чаще всего люди используют для этой цели угловую шлифовальную машину, более известную как «болгарка» — инструмент, который есть в практически каждом доме. Но если вы изучите инструкции к профильному стальному настилу, то можете там обнаружить пункт, который не рекомендует или даже запрещает использовать болгарку для резки материала. В противном случае гарантия на профнастил считается недействительной. Почему же это так?

Болгарка

Все дело в том, что угловая шлифовальная машина в процессе сильно разогревается. В результате металл в месте реза может оплавиться, а вместе с ним – наружное защитное покрытие. Ширина поврежденной зоны может достигать 3, 5 и даже более миллиметров. И этой, на первый взгляд, незначительной величины хватает для начала процесса коррозии на кромке листа и постепенной порчи профнастила. К тому же, разлетающиеся искры способны наносить мелкие повреждения защитному покрытию и вдалеке от кромки реза – через несколько лет на их месте могут появиться пятна рыжего цвета.

Пример того, почему для резки профилированного стального листа нежелательно использовать болгарку

Потому использовать болгарку для резки профлиста нежелательно (если речь не идет об укладке временной кровли, на пару лет, не более). Но если же других инструментов у вас нет – старайтесь использовать тонкие отрезные круги – в таком случае повреждения можно свести к минимуму и снизить вероятность порчи материала.

Отрезные диски для болгарки — пояснение по маркировке

Есть другой доступный инструмент, пригодный для данной задачи – ручные ножницы или пила по металлу. Они дешевые, их можно достать практически везде и при резке они не оказывают на профнастил такого воздействия, как болгарка. Но при этом у них есть свои недостатки. Во-первых, резка стального профилированного листа при помощи ручного инструмента – занятие долгое и утомительное. Во-вторых, при обращении с пилой или ручными ножницами по металлу вам понадобится определенный навык и аккуратность, чтобы сделать ровную линию реза без заусенцев и тому подобных дефектов.

Резка ножницами по металлу

Неплохим вариантом инструмента для резки профлиста на кровлю станет дисковая пила на небольших оборотах и со специальным лезвием, предназначенным для выполнения данной задачи. Есть и другая альтернатива – электролобзик с лезвием по металлу. Но с ним вы сможете нормально резать только профнастил с малой высотой гофры – в противном случае лист будет ломаться и получать множество механических повреждений.

Дисковая пила по металлу

Важно! При работе с болгаркой, дисковой пилой и другими подобными инструментами принимайте меры предосторожности – работайте в защитных очках.

Отличным вариантом с точки зрения качества реза и скорости выполнения работы является применение специальных гильотин (довольно дорогих) и электрических ножниц по металлу. Но при этом они являются специализированным инструментом, который вы вряд ли будете часто применять.

Высечные ножницы TRUMPF N 160 E профильные

Совет! Если вы перед началом работ по обшивке крыши профнастилом провели тщательные расчеты и точно знаете, листы каких размеров необходимы, то имеет смысл предложить продавцу заранее их разделать при помощи профессионального инструмента – гильотины по металлу. Это сэкономит время, сбережет силы, возможно, упростит процесс доставки материала до дома и к тому же избавит от риска повреждения профнастила из-за неправильной технологии резки.

Измерения конструкций разных типов

Определение площади односкатной крыши

Определение площади двухскатной крыши

Определение площади вальмовой крыши

Пирог крыши из профнастила

Технология укладки крыши из профнастила

Теперь рассмотрим весь процесс обшивки крыши профилированным стальным листом, от самого начала и до конца. Для вашего удобства он будет представлен в виде пошаговой инструкции с фотографиями.

Монтаж тепло- и гидроизоляции и обрешетки

Работу над закреплением обшивки из профнастила следует начинать с подготовки. Она выражается в создании первых частей «слоеного пирога» крыши:

  • теплоизоляция, не позволяющая охлаждаться дому слишком быстро.
  • гидроизоляция, которая не допускает проникновение влаги под кровлю.
  • обрешетка – каркас, на котором впоследствии будут стальные профилированные листы.

Теперь перейдем к пошаговой инструкции, которая подробнее описывает весь этот процесс.

Шаг 1. Обработайте стропила дома антисептическим средством. Если вы хотите получить прочную и долговечную крышу – выполняйте это действие со всеми деревянными элементами кровли в дальнейшем.

Антисептик для дерева универсальный

Шаг 2. После обработки стропил приступите к укладке теплоизоляционного слоя крыши. Желательно для этих целей использовать листы минеральной ваты или аналогичные материалы. Но если вы работаете с нежилым или сезонным зданием (таким как дача), то можно обойтись созданием «холодной кровли», без утеплителей – в его роли выступит слой воздух в пространстве под крышей.

Укладка минеральной ваты

Шаг 3. Поверх слоя утеплителя и стропил необходимо уложить гидроизоляцию. Для этого можно использовать дешевый рубероид либо специализированные строительные пленки, достаточно прочные и при этом не пропускающие через себя влагу (некоторые при этом обладают возможностью «выпускать» наружу пары воды из пространства под крышей, чтобы утеплитель не отсыревал с течением времени). Закрепляйте гидроизоляцию при помощи строительных скоб и степлера. При этом следите за тем, чтобы отдельные листы материала соединялись друг с другом внахлест, его значение должно достигать 10 см и более – это сокращает вероятность нарушения целостности слоя.

Установка карнизной планки

Укладка гидроизоляции

Шаг 4. Смонтируйте контробрешетку – деревянные рейки высотой 20-30 мм, прибитые поверх утеплителя и гидроизоляции над стропилами крыши. Контробрешетка выполняет две задачи, первая — это создание вентиляционного зазора под кровлей, вторая – дополнительная фиксации влагозащитной пленки. Благодаря сформированному на этом этапе зазору под профлистом будет обеспечиваться циркуляция воздуха и своевременный естественный отвод водяного пара, который в противном случае может навредить материалам утеплителя и обрешетки кровли.

Установка контробрешетки

Шаг 5. Поверх контробрешетки, паро- и гидроизоляции установите основную обрешетку – каркас для будущей кровли из профнастила, укладываемый перпендикулярно стропилам. При строительстве частных домов, как правило, она создается из дерева – либо досок 32х100 мм, либо из бруса 40х40 (или 50х50). Как и любые другие детали крыши из древесины, обрешетку после монтажа необходимо обработать антисептическими средствами, для предотвращения гниения материала.

Деревянный каркас для монтажа профнастила

Важный момент, о котором следует рассказать отдельно – это расстояние между элементами обрешетки. Этот параметр зависит от несущих свойств и высоты волны профилированного листа – чем они меньше, тем чаще должен лежать каркас под него. Так, под материал марки НС8 обрешетка должна быть сплошная, а под С21 – от 30 до 65 сантиметров, в зависимости от угла наклона крыши. Более подробные данные вы можете получить из таблицы, приведенной на изображении ниже.

Зависимость шага обрешетки от марки используемого профлиста и уклона кровли

Важно! При постройке дома в местности, где часто бывают сильные ветра или ураганы, расстояние между элементами обрешетки следует уменьшать вдвое и размещать части чаще.

Видео — Монтаж кровли из профнастила

Укладка обшивки из профнастила на обрешетку

После обустройства защитных слоев крыши и обрешетки приступите к самой главной части обустройства крыши – монтажу профнастила.

Шаг 1. Подготовьте профнастил к монтажу на крышу – уложите рядом с домом, снимите упаковку, при необходимости – обрежьте материал до нужной длины (желательно, чтобы длина листа была равна длине ската крыши плюс свес от 5 см до 20 см). Также не забудьте подготовить все необходимые инструменты и лестницу для подъема вверх.

Важно! Работать с профнастилом желательно в обуви с мягкой подошвой и без металлических элементов – так вы не поцарапаете защитную поверхность материала и не повредите ее еще каким-либо образом.

Шаг 2. Обустройте полозья для безопасного подъема профнастила на крышу – сделайте их из двух брусьев или досок. Еще один вариант – деревянная лестница, перевернутая ступенями к земле. С помощью таких полозьев вы сможете без проблем перетащить длинный лист профнастила вверх, не погнув его, не уронив и не повредив ему еще как-либо.

Самодельные полозья для подъема профнастила

Шаг 3. Поднимите на полозьях вверх и установите первый лист профнастила с края крыши. Если длина ее ската слишком велика и используется несколько рядов листов – начинайте с нижнего. На изображении выше можно увидеть порядок укладки профнастила на крыше.

Совет! При желании до начала укладки профнастила на обрешетку установите карнизную планку – она улучшит защиту деревянных элементов крыши от влаги. После завершения всех работ планку имеет смысл дополнить канавкой водостока.

Шаг 4. Выровняйте лист профнастила, убедитесь в наличии свеса с карниза на 5-15 см. Также желательно, чтобы имелся свес с торцевой части крыши. При помощи шуруповерта закрепите лист на обрешетке кровельными саморезами, начиная с карниза или с конька. Закручивайте их в нижние части волн, не пропуская ни одну из них. При закреплении на лежащих выше элементах обрешетки крепеж ставьте через одну нижнюю часть волны, при этом соблюдайте шахматный порядок, как на одной из фотографий ниже.

Выравнивание положения листа профнастила на обрешетке

Закрутка кровельных саморезов в нижнюю часть волн

Обратите внимание на то, что на последующих рядах крепеж размещен в «шахматном» порядке – в третьем ряду саморезы засверлены в те волны материала, где их не было в предыдущем

Схема соединения листов профнастила и размещения кровельных саморезов

Важно! Применять для монтажа кровли из профнастила гвозди нельзя! При их использовании нарушается целостность материала и в результате такая крыша будет негерметичной и быстро придет в негодность.

Примеры наиболее распространенных ошибок при монтаже крыши из профилированного листа. Они приводят к одному из двух исходов – либо нарушается герметичность в точке входа самореза и вода проникает внутрь, постепенно разрушая материалы кровли и обрешетки, либо же ослабляется крепеж, что плохо сказывается на устойчивость покрытия к сильному ветру

Шаг 5. По такому же принципу, как и на предыдущем этапе, начните установку и закрепление следующих листов профнастила. При этом, стыкуя их друг с другом, создавайте нахлест в одну, две или более волн материала, в зависимости от угла ската крыши. Это необходимо для предотвращения затекания влаги в стыки между элементами кровли. Если профнастил укладывается в несколько рядов – то нахлест должен быть и между ними, при этом весьма значительный, от 30 до 50 см, а в некоторых случаях – до метра.

Процесс укладки профнастила

Схема укладки листов профнастила в несколько рядов на крыше с длинным скатом

Параметры нахлеста листов профнастила на крыше в зависимости от угла ее ската

Шаг 6. Установите коньковую планку и прочие доборные элементы, необходимые для закрытия и защиты мест стыков кровли из профнастила со стенами и другими скатами крыши.

Самый главный доборный элемент для крыши из профнастила – коньковая планка

Полный перечень доборных элементов крыши, их внешний вид и места для монтажа

Шаг 7. Заделайте места стыков листов профнастила друг с другом и с доборными элементами герметиком, который достаточно стоек к резким переменам температуры, осадкам и солнечному свету.

После выполнения всех этих этапов закрепление профнастила на крыше своего дома можно считать завершенным – уберите инструменты и остатки стройматериалов, сделайте уборку на крыше и на земле рядом с ней. Через 1-2 месяца можно подняться и проверить, не ослабились ли кровельные саморезы – при необходимости подтяните их.

Видео — Как не надо крепить на крышу профнастил

otoplenie-help.ru

крепление маталлопрофиля на крыше, монтаж забора

  1. Крепление профнастила при монтаже крыши
  2. Монтаж забора из профнастила
  3. Расчет профнастила и крепежа

Металлопрофиль, или иначе профнастил, весьма практичный строительный материал, позволяющий в короткое время и с минимальными финансовыми затратами смонтировать надежную кровлю, быстро возвести капитальный забор или временное, но надежное ограждение. Применяется для строительства складов большой площади и ангаров, облицовки внешних стен старых производственных зданий. Монтаж металлопрофиля не требует специальных навыков и потому применимо в частном секторе без каких бы то ни было ограничений. Широкому применению способствует широкий ассортимент: листы металлопрофиля разнятся своими размерами, жесткостью, цветом. Защитное покрытие из полимерных или лакокрасочных материалов обеспечивает кроме антикоррозийной защиты, привлекательный внешний вид.

Крепление металлопрофиля имеет некоторые особенности, присущие только ему. Связанно это с небольшой толщиной листа при больших его размерах и особенностью защитного покрытия.

Крепление профнастила при монтаже крыши

При монтаже крыши из профнастила жилых или общественных зданий крепление листов профнастила выполняется к деревянной обрешетке, которая монтируется поверх гидроизоляции. Для складских помещений или ангаров используется крепление на стальные лаги. Укладка листов ведется снизу вверх, первый лист устанавливается со свесом на карниз 20 – 30 см, далее выполняется внахлест как в высоту, так и в ширину: каждый следующий лист перекрывает предыдущий на 1–2 волны в ширину и около 20 см в высоту. Величина перекрытия зависит от угла наклона крыши, чем больше уклон, тем меньше уйдет на перекрытие.

Основной крепежный материал — специальные кровельные шурупы саморезы с уплотнительной прокладкой, обеспечивающей герметическое закрытие отверстия. Шурупы подбираются в соответствии цвета прокладки цвету листа металлопрофиля. Крепление выполняется в местах схождения волны, где наиболее близок брус обрешетки. Места перекрытия листов дополнительно герметизируются пенными герметиками, особенно это важно для крыши с малым уклоном, где велика вероятность затекания воды.

Монтаж забора из профнастила

В качестве опоры используются железобетонные или металлические столбы, на которые крепятся металлические лаги с помощью сварки или крепежных хомутов. Иногда, если строящийся забор недолговременный, в качестве лагов используется деревянные доски, что удешевляет конструкцию. Шаг решетки, на которую будет крепиться забор, зависит от его высоты, как правило, 2 — 3 ряда. Крепить листы можно внахлест или встык, это зависит от назначения конструкции, учитывая, что внахлест будет прочнее, но несколько больше расход материала.

Для крепления используются шурупы-саморезы, причем для крепления на металлических лагах — шурупы со сверлом. Использование сварки для крепежа листов металлопрофиля на металлические лаги допускается, но крайне не желательно, поскольку велик риск повреждения защитного антикоррозийного покрытия. В этом случае потребуется дополнительная защитная обработка поврежденных участков.

Расчет профнастила и крепежа

Определяется монтажная, или полезная, площадь профлиста, с учетом требований нахлеста: для забора он может быть одинаковым по всему периметру или отсутствовать вовсе, для кровли зависит от угла уклона кровли.

  • Для крыши: вычисляется площадь, предназначенная для покрытия и делится на монтажную площадь профлиста. Для двускатной крыши это число округляется до целого, для четырехскатной — добавляется 10-15 %.
  • Для забора: общая длина ограждения делится на полезную ширину листа, определенную с учетом предполагаемого нахлеста или его отсутствия.

Усредненное число точек крепления профлиста определяется как 8 штук на 1 м?. При монтаже кровле учитывается угол уклона и шаг обрешетки, а также необходимость дополнительного крепежа у коньков и скатов, поскольку именно сюда приходится наибольшая ветровая нагрузка.

При установке забора количество дополнительного крепления зависит от высоты забора и факторов риска, требующих установки дополнительных лагов.

moscowsad.ru

Как крепить металлопрофиль на забор


Способы монтажа металлопрофиля

  • Дата: 09-06-2015
  • Просмотров: 686
  • Рейтинг: 19

Чтобы правильно перекрыть кровлю или забор, необходимо знать некоторые моменты, с этим связанные. Далее будет рассмотрено крепление металлопрофиля к обрешетке и металлическим прогонам.

Виды металопрофиля для крыши.

Металлические профильные листы обладают высокой эластичностью. У них отличные показатели гибкости и прочности. Металлопрофили производятся из оцинкованной стали, устойчивой к коррозии и механическим повреждениям. Основным моментом, влияющим на выбор способа крепления, является вес материала. Стеновые профили более легкие, чем кровельные, потому что они монтируются вертикально и оказывают большую нагрузку на крепежные элементы. Кроме того, материал для изготовления заборов должен иметь такой вес, чтобы он мог противостоять ветру, при этом создавая нужное напряжение на каркасе. Стеновые профили используются для покрытия ограждений, ворот, стен, возведения перегородок и облицовки фасадов.

Крепление кровельного металлопрофиля производится горизонтально к каркасу и обрешетке. К кровельным металлическим профилям предъявляется больше требований, чем к стеновым. Они должны иметь высокую несущую способность, жесткость и прочность. Несмотря на гибкость, этот материал хорошо переносит динамические и статические нагрузки.

Вернуться к оглавлению

Исходя из особенностей материала, можно сделать вывод, что каждый из видов профиля предполагает свой способ монтажа. Для того что установить металлопрофили, понадобятся следующие материалы и инструменты:

Схема устройства кровли.

  • металлопрофили;
  • стальные профили;
  • шурупы;
  • пластмассовые прокладки;
  • металлические уголки;
  • арматурные прутья;
  • шуруповерт.

Для начала нужно закупить листы. В зависимости от места монтажа можно купить настил универсальный или стеновой. Для наружного декора и облицовки лучше выбирать стеновые листы С10, С20 и др. Для постройки межкомнатных перегородок или небольшого хозяйственного помещения необходимо применять профлисты большей жесткости. Это универсальный профлист НС30, НС50 и т.д. Закупив материалы, можно приступать к подготовке основания под монтаж профнастила. Чаще всего для этих целей используется деревянная обрешетка, чем металлическая. Большое внимание следует уделять уровню забора. Если ваш участок наклонен в одну сторону, забор нужно ставить так, чтобы под ним не накапливалась вода. Если высота волны больше 40 мм, необходимо использовать металлические направляющие профили.

Монтаж наружных металлопрофилей к стальным балкам осуществляют шурупами с пластмассовыми прокладками. Если у вас нет шуруповерта, можно использовать саморезы.

Шурупы можно заменить винтами или заклепками, однако прокладки следует использовать в любом случае.

Они защищают профили от давления, образующегося на шляпках крепежных элементов.

Схема крепления кровли саморезом.

Если вам нужно установить металлопрофили к бетонным столбам, нужно действовать немного по-другому. К столбам, на месте монтажа профнастила, необходимо прикрепить арматурные трубы или металлические уголки, играющие роль несущих деталей. Затем закрепляем планки с помощью строительных дюбелей с шагом 20-30 см. К лагам подсоединяются планки, ворота и забор покрываются профлистом.

Технология монтажа такова. Для начала нужно отметить места расположения шурупов, заклепок и других элементов. Затем по периметру забора натягивают нить, это поможет вкручивать крепежные детали на один уровень, установка в таком случае будет более аккуратной и профессиональной. Шурупы нельзя забивать, ударная нагрузка вызывает повреждение материала и его разрушение. Расположение крепежа выбирается в зависимости от размеров забора и метода монтажа. Винтовые соединения, к примеру, могут выполняться параллельно, закрепочные — крест-накрест.

К уголкам листы монтируются особым способом. В зависимости от типа поверхности (балкон, фасад, забор) делается разный нахлест. Он может быть либо внутренним, либо наружным. Оптимальный размер нахлеста — 4-5 см, на углу этот показатель может быть увеличен до 6 см.

После выполнения всех креплений, металлопрофиль нужно замазать грунтовкой. Это защитит материал от возникновения коррозии в местах стыков. Кроме грунтовки, можно окрасить забор наружной эмалью или защитными средствами для профильных листов, обладающих высокой стойкостью. В продаже имеются полимерные средства для покрытия, продлевающие долговечность листов и придающие ей прочности. Все стыки обрабатываются, после застывания смазки конструкцию можно окрасить. Для этого используется окраска под давлением.

Крепление профлиста для забора не требует выполнения всех норм СНИП и ГОСТа, если высота ограждения менее 2 м., могут использоваться любые способы крепления. Для покрытия более высоких заборов придется осуществлять расчеты необходимой прочности и жесткости, зависящих от многих факторов (высота, длина забора, климат, материалы опор и крепежные элементы).

Вернуться к оглавлению

Для покрытия зданий и строительства небольших подсобных помещений применяется кровельный металлический настил. Несмотря на свою тяжесть, этот материал может монтироваться на деревянную обрешетку. Каркас в этом случае обрабатывают специальными средствами, продлевающими срок службы деревянных элементов. Каркас — это решетка из дерева или металла. Вертикальные элементы называются несущими, величина каркасной решетки зависит от тяжести профлиста. Оптимальной величиной считается 3 см. На скатах кровли конструкция изменяет угол, для снижения расхода материалов средний показатель угла берется равным 15°. Под данным углом монтируется двускатная и односкатная крыши.

Если скат больше длины листов, придется соединять их между собой. Профнастил укладывается на крышу с нахлестом 30-40 см, если крыша очень крутая, данный показатель может увеличиться до 60 см. Особого внимания требуют монтажные узлы. Здесь нахлест и угол наклона могут быть другими, чем на всей кровле, для повышения долговечности крыши. Некоторые мастера применяют другую схему, они вырезают ножницами по металлу требуемую форму и надевают каркас сверху на трубу. При правильном выполнении данных действий прочность стыков получится значительно большей, чем при ручной подгонке.

К трубе металлопрофиль крепится шуруповертом или специальным пистолетом. В качестве крепежных элементов можно использовать клепки, шурупы, винтовые детали или строительные дюбели. Установка с помощью заклепок выглядит более эстетичной и является более долговечной, чем монтаж при помощи винтов или гаек, создающих неравномерное давление в разных частях крыши. Количество заклепок рассчитывают заранее. На один лист шириной 1 м и длиной 1,5 м потребуется 10 заклепок, которые монтируют через каждые 30 см.

Более тонкие листы крепятся через каждые 15-20 см. Металлопрофиль нужно класть с юга на север. Стандартные листы строительного материала разрезают на более тонкие. После этого их перегибают и устанавливают на крышу. Правильное крепление материала на крыше выполняют с помощью специальных подпорок.

masterprofnastila.ru

Забор из профилированного листа

Решившись самостоятельно, без привлечения бригады специалистов, соорудить вокруг своего участка земли забор, обычно рассматривают наиболее доступные по стоимости и привлекательные по дизайну варианты. С этой точки зрения забор из профнастила имеет ряд преимуществ перед другими конструкциями. Тем более что платить придется только за материалы. Самое главное — правильно осуществить крепление профнастила к подготовленной конструкции.

Забор из профнастила уже признан как практичное решение для дома или загородного дома. Совмещая в себе простоту, долговечность и красивый дизайн — металлическое ограждение надежно закрывает участок от всевозможных мелких неожиданностей.

Подготовка материалов и инструментов

Столбы для забора из металла на сегодняшний день являются наиболее популярными в продаже. Они надежные, прочные, долговечные и сравнительно недорогие.

Чтобы ускорить время установки конструкции, следует купить и заранее привезти на участок не только необходимое количество профилированных листов, но и трубы основания, профиль прямоугольного сечения, на который будут монтироваться листы, и крепеж. Для подготовительных работ потребуется также бетон.

Сначала измеряем длину будущего забора, для того чтобы рассчитать необходимое количество материалов. Во-первых, для крепления листов понадобятся столбы (один на каждые 2,5-3 метра), во-вторых, трубы прямоугольного профиля (общий метраж равен длине забора, умноженной на два или три, если хозяин решит, кроме верхней и нижней полосы крепления, пустить третью, среднюю) и, в-третьих, сам профнастил, количество листов которого придется рассчитать непосредственно при покупк

vorota-sos.ru

как крепить, монтаж и крепление металлопрофиля на крыше — HandMadeHome

При проектировании жилого дома наступает момент, когда необходимо определиться с выбором кровельного покрытия. На принятие решения оказывают влияние такие факторы как: стоимость материала, прочность, надежность, сложность установки и гарантийный срок на эстетические и технические характеристики. Применение металлопрофиля, в качестве кровельного покрытия, является некоторой золотой серединой из всего разнообразия предлагаемых материалов. Невысокая стоимость и отличные эксплуатационные характеристики делают кровлю из металлопрофиля одним из наиболее доступных и рациональных решений. О том, как перекрыть крышу металлопрофилем, мы и поговорим в данной статье.

Раньше металлопрофиль применялся при постройке ограждений и самонесущих сооружений, но доступная стоимость и технические характеристики, схожие с металлочерепицей, сделали его весьма хорошим выбором для кровли.

Характеристики металлопрофиля

Ключевые положительные факторы при использовании кровли из металлопрофиля:

  • небольшой удельный вес;
  • повышенная безопасность, ввиду устойчивости к горению;
  • коррозионная устойчивость, благодаря полимерному и оксидному покрытию;
  • широкий охват цветовой гаммы;
  • механическая прочность;
  • ассортимент размеров;
  • доступная цена.

Металлопрофиль производят толщиной от 0.4 до 1.0 мм из оцинкованной стали с нанесением полимерного покрытия или без него.

Применяют три варианта маркировки в зависимости от его назначения:

  1. C – стеновой профиль. Используется для ограждений, перегородок и стен, а также для легкой кровли. Высота волны 8-44 мм;
  2. Н – профиль для несущих конструкций. Применяют для капитальной кровли и межэтажного перекрытия. Высота волны 57-114 мм;
  3. НС – универсальный профиль для кровли и стен. Высота волны 35 и 44 мм.

Если длина ската крыши требует установки листов в несколько рядов, то перед тем, как крепить металлопрофиль на крыше, необходимо определиться с нахлестом листов.

Горизонтальный нахлест делается на обрешетке и зависит от величины угла наклона ската крыши:

  • при угле ската крыши 12-15°, минимальный необходимый нахлест 200 мм;
  • при наклоне 15-30°, пределы нахлеста составляют 150-200 мм;
  • в случае, когда наклон угла ската крыши больше 30°, нахлест может составлять 100-150 мм;
  • если угол ската кровли менее 12°, следует провести герметизацию вертикального и горизонтального нахлеста с помощью силиконового или тиоколового герметика.

Вертикальный нахлест делают в полволны для более крутых крыш, на одну волну и на две волны для более пологих крыш (рекомендуемый нахлест необходимо уточнять у производителя).

Предварительные работы перед монтажом металлопрофиля

До того как крепить металлопрофиль к обрешетке необходимо произвести все расчеты по необходимому количеству материала с учетом длины карнизного свеса, который превышает длину ската кровли на 40 мм.

Резка материала выполняется ножницами для жести, вырубными механическими ножницами, тонкозубой ножовкой, электрическим лобзиком и твердосплавной дисковой электропилой.

Использование абразивного инструмента (например, болгарки) категорически запрещено! Ножницы для жести подходят только для продольной обрезки профиля. Если начать резать ими поперек металла, то неизбежна его деформация и затруднения с дальнейшей укладкой!

Перед тем, как накрыть крышу металлопрофилем, необходимо при помощи подкладки побеспокоиться о защите от влаги и теплоизоляции. Для этого применяют гидроизоляционную пленку или мембрану. Подкладка крепится к стропилам скобами, с небольшим провисом около 20 мм и рекомендуемым нахлестом 100-150 мм. Также необходимо сделать достаточный зазор 20-30 мм между гидроизоляцией и утеплителем. Для фиксирования прокладки используют контррейку шириной в 40-50 мм.

Установка кровли на крышу

До того, как крыть крышу металлопрофилем, необходимо его поднять с помощью лагов. Необходимо, чтобы в этом процессе участвовало три человека. Подъем наверх производится по одному модулю.

В ветреную погоду монтажные работы следует прекратить ввиду большой «парусности» профиля!

Монтаж металлопрофиля на крышу начинается с торца крыши. Если происходит укладка металлопрофиля на крышу с водосточной канавкой, то необходимо, чтобы следующий укладываемый лист профиля перекрывал канавку предыдущего.

Листы профиля монтируются перпендикулярно карнизу. Особенного внимания заслуживает первый лист – от правильной его укладки зависит точность расположения всей кровли в целом.

На двухскатных крышах монтаж начинают с правого или левого торца, на вальмовых крышах – укладку производят с середины вальмы. Для контроля горизонтальности скатов крыши натягивается вдоль карниза шнур, с помощью которого происходит выравнивание нижних краев листов металлопрофиля.

Инструкция по монтажу металлопрофиля условно может состоять из следующих операций:

  • первый лист временно крепится саморезом по центру у конькового прогона крыши;
  • укладывается следующий профиль и выравнивается у карнизного свеса с предыдущим листом и временно крепится, аналогично к первому листу;
  • листы металлопрофиля крепятся между собой саморезами 4.8×19 мм на верху волны на расстоянии 500 мм;
  • после установки трех-четырех листов их выравнивают по линии свеса кровли, после чего происходит финальное крепление.

Листы металлопрофиля у конька и свеса крепятся к обрешетке через низ волны саморезами 4.8×38 мм в каждую вторую волну, у торцевых краев в каждую обрешетину по дну листа. В середине крепление происходит в шахматном порядке из расчета 4-8 саморезов на 1 квадратный метр.

При длинных скатах крыши используется многорядная укладка модулей. Крепление между листами происходит в каждое дно профиля вместе с одновременной фиксацией к обрешетке. Существует два варианта исполнения:

  1. Сначала укладывается первый лист первого ряда. Потом кладется и крепится первый лист металлопрофиля второго ряда. Далее устанавливают и прикрепляют второй лист первого ряда и второй лист второго ряда. Получается «картина» из четырех листов. Затем делается вторая «картина» и укладывается с боковым нахлестом первой «картины». Метод применяется для металлопрофиля с водосточной канавкой.
  2. Монтируют блок, состоящий из трех листов металлопрофиля. Укладывают и соединяют два листа первого ряда между собой, далее к ним стыкуют и крепят первый лист во втором ряду. Получившаяся конструкция выравнивается относительно карниза и закрепляется. Потом к ней аналогичным способом крепится второй блок. Данная методика применима к листам без водосточных канавок, потому как листы первого ряда накрываются листами второго ряда.

Рекомендации при креплении саморезов

Так как крепление металлопрофиля на крыше осуществляется с помощью саморезов, то необходимо придерживаться нескольких простых правил, при соблюдении которых кровля прослужит долгие годы:

  • при креплении саморезов необходимо соблюдать перпендикулярность установки к обрешетке. В противном случае под кровлю начнет протекать вода;
  • зажимать саморезы следует с определенным усилием, но не так, чтобы пережать его уплотнительную шайбу. Недостаточная закрутка также нежелательна ввиду возможного проникновения воды под шайбу.

Крепление элементов примыкания и конька

При установке торцевой планки нахлест на профиль должен составлять не меньше 50 мм и полностью перекрывать первую волну металлопрофиля. Фиксируется к профилю заклепками или шурупами с примерным шагом 300 мм.

Угловая планка, которая используется для примыкания ската к стене, крепится саморезами с примерным шагом 200-300 мм и нахлестом 100 мм.

Конек монтируют на верхнюю волну гофры саморезами, которые проходят через верхний гребень гофры. Нахлест коньков составляет не менее 150 мм, а шаг крепления 200-300 мм.

В данной статье мы ознакомились о том, как правильно крепить металлопрофиль. Соблюдение рекомендованных инструкций позволит служить вашей крыше долгие годы.

handmadehome.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
