Механические свойства 40х – 40

alexxlab | 19.06.2018 | 0 | Вопросы и ответы

Содержание

Сталь 40Х

Характеристика материала.Сталь 40Х.

Марка

Сталь 40Х

Классификация

Сталь конструкционная легированная.Хромистая

Заменитель

 Сталь 45Х ,сталь 38ХА ,сталь 40ХН ,сталь 40ХС ,сталь 40ХФА ,сталь 40ХГТР

Прочие обозначения



Иностранные аналоги

AISI 5135,AISI 5135 H,AISI 5140,AISI 5140 H

Применение

оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

Видпоставки

Обработка металлов давлением. Поковки:
ГОСТ 8479-70
Сортовой и фасонный прокат
ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 2879-88
Листы и полосы
ГОСТ 82-70, ГОСТ 103-76, ГОСТ 19903-74
Сортовой и фасонный прокат
ГОСТ 1051-73,  ГОСТ 4543-71, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78, ГОСТ 14955-77
Листы и полосы
ГОСТ 1577-93
Трубы стальные и соединительные части к ним
ГОСТ 13663-86

Химический состав в % материала 40Х

С

Si

Mn

Ni

S

P

Cr

Cu

0,36-0,44
0,17-0,37
0,5-0,8
до 0,3
до 0,035
до 0,035
0,8-1,1
до 0,3

Температура критических точек

Критическая точка
°С
Ac1
743
Ac3
815
Ar3
730
Ar1
693
Mn
325

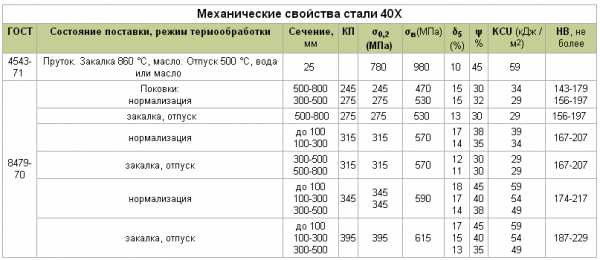

Механические свойства стали 40Х

Термообработка, состояние поставки
Сечение, мм
σ0,2 ,МПа
σв,МПа
δ5, %
ψ, %
KCU, Дж/м2
HB
Пруток ГОСТ 4543-71
Закалка 860 °С, масло. Отпуск 500 °С, вода или масло
25
780
980
10
45
59


Поковка ГОСТ 8479-70

Нормализация. КП 245
500-800
245
470
15
30
34
143-179
Нормализация. КП 275
300-500
275
530
15
32
29
156-197
Закалка, отпуск. КП 275
500-800
275
530
13
30
29
156-197
Нормализация. КП 315
<100
315
570
17
38
39
167-207
100-300
315
570
14
35
34
167-207
Закалка, отпуск. КП 315
300-500
315
570
12
30
29
167-207
500-800
315
570
11
30
29
167-207
Нормализация. КП 345
<100
345
590
18
45
59
174-217
100-300
345
590
17
40
54
174-217
Закалка, отпуск. КП 345
300-500
345
590
14
38
49
174-217
Закалка, отпуск. КП 395
<100
395
615
17
45
59
187-229
100-300
395
615
15
40
54
187-229
300-500
395
615
13
35
49
187-229
Закалка, отпуск. КП 440
<100
440
635
16
45
59
197-235
100-300
440
635
14
40
54
197-235
Закалка, отпуск. КП 490
<100
490
655
16
45
59
212-248
100-300
490
655
13
40
54
212-248

Механические свойства при повышенных температурах

t испытания, °C
σ0,2 ,МПа
σв,МПа
δ5, %
ψ, %
KCU, Дж/м2
Закалка 830 °С, масло. Отпуск 550 °С
200
700
880
15
42
118
300
680
870
17
58

400
610
690
18
68
98
500
430
490
21
80
78
Образец диаметром 10 мм, длиной 50 мм кованый и отожженный. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с.
700
140
175
33
78

800
54
98
59
98

900
41
69
65
100

1000
24
43
68
100

1100
11
26
68
100

1200
11
24
70
100

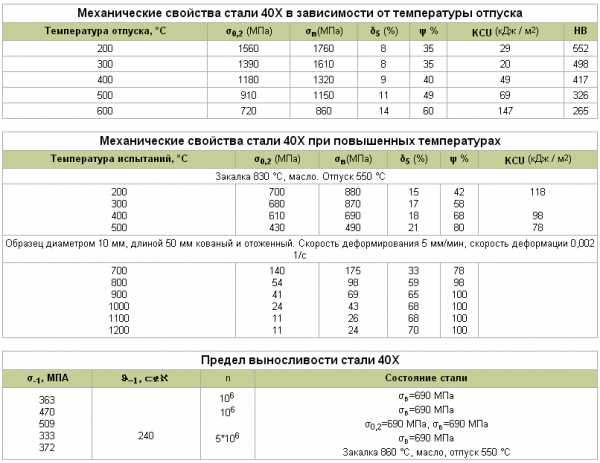

Механические свойства в зависимости от температуры отпуска

t испытания, °C
σ0,2 ,МПа
σв,МПа
δ5, %
ψ, %
KCU, Дж/м2
HB
Закалка 850 °С, вода
200
1560
1760
35
29
552
300
1390
1610
35
20
498
400
1180
1320
40
49
417
500
910
1150
11
49
69
326
600
720
860
14
60
147
265

Механические свойства в зависимости от сечения

t испытания, °C
σ0,2 ,МПа
σв,МПа
δ5, %
ψ, %
KCU, Дж/м2
HB
Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.
101-200
490
655
15
45
59
212-248
201-300
440
635
14
40
54
197-235
301-500
345
590
14
38
49
174-217

Технологические свойства

Температура ковки
Начала 1250, конца 800. Сечения до 350 мм охлаждаются на воздухе.
Свариваемость
трудносвариваемая. Способы сварки: РДС, ЭШС. Необходимы подогрев и последующая термообработка. КТС - необходима последующая термообработка.
Обрабатываемость резанием
В горячекатаном состоянии при НВ 163-168, σв = 610 МПа Kν тв.спл. = 0.20, Kν б.ст. = 0.95.
Склонность к отпускной способности
склонна
Флокеночувствительность
чувствительна

Ударная вязкость, KCU, Дж/см2

Состояние поставки, термообработка
+20
-25
-40
-70
Закалка 850 С, масло. Отпуск 650 С.
160
148
107
85
Закалка 850 С, масло. Отпуск 580 С.
91
82

54

Предел выносливости

σ-1, МПа
τ-1, МПа
n
σB, МПа
σ0,2, МПа
Термообработка, состояние стали
 363

 1Е+6
 690


 470

 1Е+6
 940


 509


 960
 870

 333
 240
 5Е+6
 690


 372




Закалка 860 С, масло, отпуск 550 С.

s-stal.ru

Характеристика стали 40Х

Характеристика стали 40Х

Марка:

40Х

Заменитель:

45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР

Классификация:

Сталь конструкционная легированная

Применение:

оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

Химический состав в % материала 40Х.

C

Si

Mn

Ni

S

P

Cr

Cu

0.36-0.44

0.17-0.37

0.5-0.8

 до 0.3

 до 0.035

 до 0.035

0.8-1.1

 до 0.3

Температура критических точек материала 40Х.

Ac1=743, Ac3(Acm)=782, Ar3(Arcm)=730,  Ar1=693

Механические свойства при Т=20oС материала 40Х.

Сортамент

Размер

Напр.

в

T

5

KCU

Термообр.

-

мм

-

МПа

МПа

%

%

кДж / м2

-

Диск



Танг.

570

320

17

35

400



Пруток

 28-55

Прод.

940

800

13

55

850



Твердость материала 40Х после отжига

HB=217

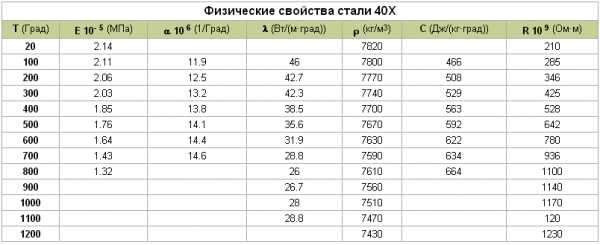

Физические свойства материала 40Х.

T

E 10-5

*10-6

C

R 109

Град

МПа

1/Град

Вт/(м·град)

кг/м3

Дж/(кг·град)

Ом·м

20

2.14





7820



210

100

2.11

11.9

46

7800

466

285

Технологические свойства материала 40Х.

Свариваемость:

трудносвариваемая.

Флокеночувствительность:

чувствительна.

Склонность к отпускной хрупкости:

склонна.

Обозначения:

Механические свойства:

в

- Предел кратковременной прочности, [МПа]

T

- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]

5

- Относительное удлинение при разрыве, [ % ]

- Относительное сужение, [ % ]

KCU

- Ударная вязкость, [ кДж / м2]

HB

- Твердость по Бринеллю

Физические свойства:

T

- Температура, при которой получены данные свойства, [Град]

E

- Модуль упругости первого рода , [МПа]

- Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]

- Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]

- Плотность материала , [кг/м3]

C

- Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]

R

- Удельное электросопротивление, [Ом·м]

Свариваемость:

без ограничений

- сварка производится без подогрева и без последующей термообработки

ограниченно свариваемая

- сварка возможна при подогреве до 100-120 град. и последующей термообработке

трудносвариваемая

- для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг

studfiles.net

химический состав, физические свойства, модуль упругости. Применение сплава марки 40х

Исходя из обозначения марки данного сплава, в нём можно обнаружить 0,40% углерода, а также легирующий элемент хром в количестве не менее 1,5%. Благодаря последнему эту сталь можно отнести к разряду легированных, в то время как её основные эксплуатационные характеристики позволяют называть сплав марки 40х конструкционным.

ГОСТы на сталь 40х и применение

Основные потребители металла – промышленные производства – получают сталь 40х в виде сортового фасонного проката, выполненного в соответствии со стандартами, разработанными, в основном, еще в 70-х гг. прошлого века. Сегодня приобрести данный материал для своих нужд можно в виде:

  • толстых листов – ГОСТы 19903-74 и 1577-93
  • труб – ГОСТы 8731-74, 8733-74 и 13663-86
  • калиброванных прутков – ГОСТы 1051-73, 7417-75, 8559-75 и 8560-78
  • шлифованных прутков и серебрянки – ГОСТ 14955-77
  • поковок – ГОСТ 8479-70
  • полос ГОСТы 82-70, 1577-93 и 103-2006

Эта сталь является трудносвариваемой, поэтому чаще всего находит применение в производстве ответственных деталей повышенной прочности, испытывающих серьезные нагрузки при вращении или трении. Из сплава 40х удаётся получить качественные валы, шпиндели, кольца, штоки и шестерни. Этот материал также можно назвать идеальным для изготовления полуосей, втулок, оправок и плунжеров.

Химсостав сплава 40х

Стоит отметить, что в данном сплаве помимо хрома предусмотрено относительно большое количество другого легирующего вещества – марганца:

  • Fe – 97,0%
  • C – 0,36-0,44%
  • Cr – 0,8-1,1%
  • Mn – 0,5-0,8 %
  • Si – 0,17-0,37%
  • Ni – не менее 0,3%
  • Cu – не менее 0,3%
  • S – не менее 0,035%
  • P – не менее 0,035%

Сталь марки 40х: физические и механические свойства

Основные характеристики легированного сплава 40х, определяющие область его применения, связаны с достаточно высокой твердостью (HB 10-1 = 217МПа) и удельным весом материала (7820 кг/м3). Наиболее важные свойства материала представлены в следующих таблицах:

Одним из основных требований к этой трудносвариваемой стали всегда была достаточная величина модуля упругости, т.е. коэффициента пропорциональности между напряжением и деформацией. Модуль упругости стали 40х равен 215 ГПа, в то время как даже при многократном увеличении уровня температуры она меняется незначительно (приведенный модуль упругости стали рассчитан при t=20оC):

Отдельно необходимо сказать о свариваемости сплава 40х. При необходимости здесь задействуются ЭШС и РДС, применяются предварительный подогрев и последующая термообработка. Температура ковки стали 40х – 1250-800оС.

fx-commodities.ru

Сталь 40Х - характеристика, химический состав, свойства, твердость

Доска объявлений

Сталь 40Х - характеристика, химический состав, свойства, твердость

Сталь 40Х

Общие сведения

Заменитель

стали: 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР.

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 2879-69, ГОСТ 10702-78. Калиброванный пруток ГОСТ 7414-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 1051-73. Шлифованный пруток и серебрянка ГОСТ 14955-77. Лист толстый ГОСТ 1577-81, ГОСТ 19903-74. Полоса ГОСТ 82-70, ГОСТ 103-76, ГОСТ 1577-81. Поковки и кованые заготовки ГОСТ 8479-70. Трубы ГОСТ 8731-87, ГОСТ 8733-87, ГОСТ 13663-68.

Назначение

оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, зубчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

Химический состав

Химический элемент

%

Кремний (Si)0.17-0.37
Медь (Cu), не более0.30
Марганец (Mn)0.50-0.80
Никель (Ni), не более0.30
Фосфор (P), не более0.035
Хром (Cr)0.80-1.10
Сера (S), не более0.035

Механические свойства

Механические свойства

Термообработка, состояние поставкиСечение, ммs0,2, МПаsB, МПаd5, %y, %KCU, Дж/м2HB
Пруток. Закалка 860 °С, масло. Отпуск 500 °С, вода или масло25 780 980 10 45 59
Поковки. Нормализация. КП 245500-800 245 470 15 30 34 143-179
Поковки. Нормализация. КП 275300-500 275 530 15 32 29 156-197
Поковки. Закалка, отпуск. КП 275500-800 275 530 13 30 29 156-197
Поковки. Нормализация. КП 315<100 315 570 17 38 39 167-207
Поковки. Нормализация. КП 315100-300 315 570 14 35 34 167-207
Поковки. Закалка, отпуск. КП 315300-500 315 570 12 30 29 167-207
Поковки. Закалка, отпуск. КП 315 500-800 315 570 11 30 29 167-207
Поковки. Нормализация. КП 345 <100 345 590 18 45 59 174-217
Поковки. Нормализация. КП 345 100-300 345 590 17 40 54 174-217
Поковки. Закалка, отпуск. КП 345 300-500 345 590 14 38 49 174-217
Поковки. Закалка, отпуск. КП 395 <100 395 615 17 45 59 187-229
Поковки. Закалка, отпуск. КП 395 100-300 395 615 15 40 54 187-229
Поковки. Закалка, отпуск. КП 395 300-500 395 615 13 35 49 187-229
Поковки. Закалка, отпуск. КП 440 <100 440 635 16 45 59 197-235
Поковки. Закалка, отпуск. КП 440 100-300 440 635 14 40 54 197-235
Поковки. Закалка, отпуск. КП 490 <100 490 655 16 45 59 212-248
Поковки. Закалка, отпуск. КП 490 100-300 490 655 13 40 54 212-248

Механические свойства при повышенных температурах

t испытания, °Cs0,2, МПаsB, МПаd5, %y, %KCU, Дж/м2

Закалка 830 °С, масло. Отпуск 550 °С,

200 700 880 15 42 118
300 680 870 17 58
400 610 690 18 68 98
500 430 490 21 80 78

Образец диаметром 10 мм, длиной 50 мм кованый и отожженный. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с.

700 140 175 33 78
800 54 98 59 98
900 41 69 65 100
1000 24 43 68 100
1100 11 26 68 100
1200 11 24 70 100

Механические свойства в зависимости от температуры отпуска

t отпуска, °Сs0,2, МПаsB, МПаd5, %y, %KCU, Дж/м2HB

Закалка 850 °С, вода

200 1560 1760 35 29 552
300 1390 1610 35 20 498
400 1180 1320 40 49 417
500 910 1150 11 49 69 326
600 720 860 14 60 147 265

Механические свойства в зависимости от сечения

Сечение, ммs0,2, МПаsB, МПаd5, %y, %KCU, Дж/м2HB

Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.

101-200 490 655 15 45 59 212-248
201-300 440 635 14 40 54 197-235
301-500 345 590 14 38 49 174-217

Технологические свойства

Температура ковки
Начала 1250, конца 800. Сечения до 350 мм охлаждаются на воздухе.
Свариваемость
трудносвариваемая. Способы сварки: РДС, ЭШС. Необходимы подогрев и последующая термообработка. КТС - необходима последующая термообработка.
Обрабатываемость резанием
В горячекатаном состоянии при НВ 163-168, sB = 610 МПа Ku тв.спл. = 0.20, Ku б.ст. = 0.95.
Склонность к отпускной способности
склонна
Флокеночувствительность
чувствительна

Температура критических точек

Критическая точка

°С

Ac1

743

Ac3

815

Ar3

730

Ar1

693

Mn

325

Ударная вязкость

Ударная вязкость, KCU, Дж/см2

Состояние поставки, термообработка

+20

-25

-40

-70

Закалка 850 С, масло. Отпуск 650 С.

160

148

107

85

Закалка 850 С, масло. Отпуск 580 С.

91

82

54

Предел выносливости

s-1, МПа

t-1, МПа

n

sB, МПа

s0,2, МПа

Термообработка, состояние стали

 363



 1Е+6

 690





 470



 1Е+6

 940





 509





 960

 870



 333

 240

 5Е+6

 690





 372









Закалка 860 С, масло, отпуск 550 С.

Прокаливаемость

Закалка 850 С. Твердость для полос прокаливаемости HRCэ.

Расстояние от торца, мм / HRC э

 1.5

 4.5

 6

 7.5

 10.5

 13.5

 16.5

 19.5

 24

 30

 50.5-60.5

 48-59

 45-57.5

 39-5-57

 35-53.5

 31.5-50.5

 28.5-46

 27-42.5

 24.5-39.5

 22-37.5

Термообработка

Кол-во мартенсита, %

Крит.диам. в воде, мм

Крит.диам. в масле, мм

Крит. твердость, HRCэ

Закалка

50

38-76

16-48

43-46



90

23-58

6-35

49-53

Физические свойства

Температура испытания, °С

20

100

200

300

400

500

600

700

800

900

Модуль нормальной упругости, Е, ГПа

214

211

206

203

185

176

164

143

132



Модуль упругости при сдвиге кручением G, ГПа

85

83

81

78

71

68

63

55

50



Плотность, pn, кг/см3

7850



7800





7650









Коэффициент теплопроводности Вт/(м ·°С)

41

40

38

36

34

33

31

30

27



Уд. электросопротивление (p, НОм · м)

278

324

405

555

717

880

1100

1330





Температура испытания, °С

20- 100

20- 200

20- 300

20- 400

20- 500

20- 600

20- 700

20- 800

20- 900

20- 1000

Коэффициент линейного расширения (a, 10-6 1/°С)

11.8

12.2

13.2

13.7

14.1

14.6

14.8

12.0





Удельная теплоемкость (С, Дж/(кг · °С))

466

508

529

563

592

622

634

664





[ Назад ]

s-metall.com.ua

Сталь-Максимум: Сталь 40Х

Этот материал представляет собой конструкционную легированную сталь. Его относят к классу хромистых. Легирование таким элементом как хром обеспечивает коррозионную стойкость сплава в атмосфере и окислительной среде. Другими словами, предает стали нержавеющие свойства. К тому же это вещество определяет структуру сплава, его жаропрочность, а также механические и технологические характеристики.

Конструкционная сталь — сплав, который применяется для изготовления различных деталей, механизмов и конструкций в машиностроении и строительстве и обладает определенными механическими, физическими и химическими свойствами.

см. Википедию

Из стали марки 40Х производители осуществляют следующие виды поставок:

  • сортовой и фасонный прокат, соответствующий различным ГОСТам,
  • калиброванные и шлифованные прутки,
  • серебрянки,
  • толстостенные листы,
  • полосы и поковки,
  • трубы.

Данный сплав широко используют в современной промышленности. Из него изготавливают следующие изделия:

  • кулачковые и коленчатые валы,
  • стальные кольца,
  • оси и полуоси,
  • оправки и рейки,
  • губчатые венцы,
  • шестерни и плунжеры,
  • втулки и болты,
  • различные улучшаемые элементы с повышенной прочностью.

Точный химический состав стали 40Х

Химический состав и эксплуатационные характеристики сплава регламентируются нормами ГОСТ 4543-71. Основной состав материала дополняют 8 легирующих элементов:

  • Хром
  • Марганец
  • Углерод
  • Медь
  • Никель
  • Кремний
  • Сера
  • Фосфор

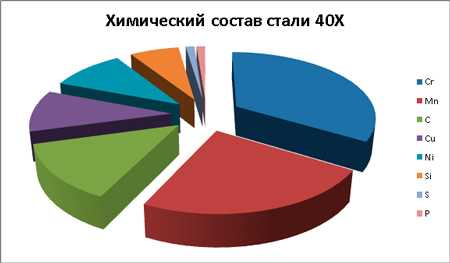

Процентное соотношение всех составляющих элементов вы можете посмотреть в таблице ниже и на диаграмме.

Cr

Mn

C

Cu

Ni

Si

S

P

от 0,8 до 1,1

от 0,5 до 0,8

от 0,36 до 0,44

менее 0,3

меньше 0,3

от 0,17 до 0,37

меньше 0,035

менее 0,035

Свойства стали 40Х

Удельный вес сплава составляет 7820 кг/м3. Твердость материала по Бринеллю доходит до 217 МПа. Критические точки достигаются при следующих температурах:

  • Ac1 = 743°
  • Ac3(Acm) = 815°
  • Ar3(Arcm) = 730°
  • Ar1 = 693°

Начальная температура ковки составляет +1250°С, конечная достигает +800°С. Изделия с сечением до 350 мм охлаждаются на воздухе.

Сталь марки 40Х относится к трудносвариваемым. Для нее доступны следующие способы сварки:

  • ручная дуговая (РДС),
  • электрошлаковая (ЭШС),
  • контактно-точечная (КТС).

При электрошлаковой сварке необходим предварительный подогрев материала и его последующая термообработка. Контактно-точечная сварка требует только финишной термической обработки.

Сплав 40Х не имеет склонности к отпускной хрупкости, однако при этом он является флокеночувствительным материалом.

Обрабатываемость резанием доступна только в горячекатаном состоянии, при твердости по Бринеллю 163-168 единиц и временным сопротивлением разрыву 610 МПа.

Отечественные и зарубежные аналоги стали марки 40Х

Россия

38ХА, 40ХН, 40ХС, 40ХФ, 40ХР, 45Х

Америка

5135, 5140, 5140RH, 5140H, G51350, H51350, G51400, H51400

Франция

37Cr4, 38C4FF, 38C4, 41Cr4, 42C4TS, 42C4

Германия

37Cr4, 41Cr4, 42Cr4, 41CrS4, 1.7034, 1.7035, 1.7045

Англия

37Cr4, 41Cr4, 530A36, 530A40, 530M40, 530h46, 530h50

Япония

SCr435H, SCr435, SCr440, SCr440H

Китай

35Cr, 38CrA, ML38CrA, 40Cr, 40CrH, 40CrA, 45Cr, 45CrH, ML40Cr

Южная Корея

SCr435, SCr435H, SCr440, SCr440H

ЕС

37Cr4, 37Cr4KD, 41Cr4, 41CrS4, 41Cr4KD

Бельгия

37Cr4, 41Cr4, 45C4

Италия

36CrMn4, 36CrMn5, 37Cr4, 38CrMn4KB, 38Cr4KB, 41Cr4KB, 41Cr4

Испания

37Cr4, 38Cr4, 38Cr4DF, 41Cr4, 42Cr4, 41Cr4DF, F.1201, F.1202, F.1210, F.1211

Швеция

2245

Болгария

37Cr4, 40Ch, 41Cr4

Польша

38HA, 40H

Венгрия

37Cr4, 41Cr4, Cr2Z, Cr3Z

Румыния

40Cr10, 40Cr10q

Чехия

14140

Австралия

5140, 5132H

Интересует прокат из стали этой марки или остались вопросы?

Звоните нам:
+7 (3513) 69-00-80
Пишите на почту:
Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

stalmaximum.ru

Сталь 40Х - ГОСТ, характеристики, свойства и применение

Марка стали 40Х относится к классу конструкционных легированных сталей. Изготавливается 40Х по ГОСТ и ТУ. Всегда в наличии на складе более 200тн. Быстрая доставка до клиента.

(351) 735-59-79

Деятельность ГК «Промгруппа» в первую очередь ориентирована на предприятия машиностроительной и обрабатывающей отраслей. Именно поэтому складская программа ООО «Промгруппа» представляет широкую номенклатуру инструментальных (легированные, штамповые, валковые, углеродистые, быстрорежущие) и конструкционных (легированные, рессорно-пружинные, подшипниковые) марок стали.

Характеристики и область применения ст40Х

Марка :40Х
Заменитель:45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР
Классификация :Сталь конструкционная легированная
Дополнение:Сталь хромистая
Продукция, предлагаемая предприятиями-рекламодателями: Нет данных.
Применение:Оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

Механические свойства стали 40Х при Т=20oС

СортаментРазмерНапр.sв sT d5y KCUТермообр.
- мм -МПаМПа % %кДж / м2 -
Трубы, ГОСТ 8731-876579
Трубы холоднодеформир., ГОСТ 8733-7461814
Пруток, ГОСТ 4543-71 O 259807851045590Закалка 860oC, масло, Отпуск 500oC, вода,


Твердость cтали 40Х после отжига, ГОСТ 4543-71 HB 10 -1 = 217 МПа
Твердость 40Х , Трубы ГОСТ 8731-87 HB 10 -1 = 269 МПа
Твердость 40Х , Трубы холоднодеформир. ГОСТ 8733-74 HB 10 -1 = 217 МПа
Твердость 40Х , Пруток горячекатан. ГОСТ 10702-78 HB 10 -1 = 179 МПа



ГОСТы

МаркаТребованияРазмер, мм
187Сталь 40ХГОСТ 1577-93, 19903-7412х1500х6000
188Сталь 40ХГОСТ 1577-93, 19903-7416х1500х3010
189Сталь 40ХГОСТ 1577-93, 19903-7425х1500х5440
190Сталь 40ХГОСТ 1577-93, 19903-7430х1500х3610
191Сталь 40ХГОСТ 1577-93, 19903-7450х1500х2720
192Сталь 40ХПолоса, ТУ 14-1-1579-200670х500х300
193Сталь 40ХПолоса, ТУ 14-1-1579-200670х1500х1370
194Сталь 40ХПолоса, ТУ 14-1-1579-200680х500х350
195Сталь 40ХПолоса, ТУ 14-1-1579-200680х1200х3800
196Сталь 40ХПолоса, ТУ 14-1-1579-200690х500х1540



www.promgroupchel.ru

Сталь 40Х - характеристика, химический состав, свойства, твердость

Доска объявлений

Сталь 40Х - характеристика, химический состав, свойства, твердость

Сталь 40Х

Общие сведения

Заменитель

стали: 45Х, 38ХА, 40ХН, 40ХС, 40ХФ, 40ХР.

Вид поставки

Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 2879-69, ГОСТ 10702-78. Калиброванный пруток ГОСТ 7414-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 1051-73. Шлифованный пруток и серебрянка ГОСТ 14955-77. Лист толстый ГОСТ 1577-81, ГОСТ 19903-74. Полоса ГОСТ 82-70, ГОСТ 103-76, ГОСТ 1577-81. Поковки и кованые заготовки ГОСТ 8479-70. Трубы ГОСТ 8731-87, ГОСТ 8733-87, ГОСТ 13663-68.

Назначение

оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, зубчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

Химический состав

Химический элемент

%

Кремний (Si) 0.17-0.37
Медь (Cu), не более 0.30
Марганец (Mn) 0.50-0.80
Никель (Ni), не более 0.30
Фосфор (P), не более 0.035
Хром (Cr) 0.80-1.10
Сера (S), не более 0.035

Механические свойства

Механические свойства

Термообработка, состояние поставки Сечение, мм s0,2, МПа sB, МПа d5, % y, % KCU, Дж/м2 HB
Пруток. Закалка 860 °С, масло. Отпуск 500 °С, вода или масло 25  780  980  10  45  59
Поковки. Нормализация. КП 245 500-800  245  470  15  30  34  143-179
Поковки. Нормализация. КП 275 300-500  275  530  15  32  29  156-197
Поковки. Закалка, отпуск. КП 275 500-800  275  530  13  30  29  156-197
Поковки. Нормализация. КП 315 <100  315  570  17  38  39  167-207
Поковки. Нормализация. КП 315 100-300  315  570  14  35  34  167-207
Поковки. Закалка, отпуск. КП 315 300-500  315  570  12  30  29  167-207
Поковки. Закалка, отпуск. КП 315  500-800  315  570  11  30  29  167-207
Поковки. Нормализация. КП 345  <100  345  590  18  45  59  174-217
Поковки. Нормализация. КП 345  100-300  345  590  17  40  54  174-217
Поковки. Закалка, отпуск. КП 345  300-500  345  590  14  38  49  174-217
Поковки. Закалка, отпуск. КП 395  <100  395  615  17  45  59  187-229
Поковки. Закалка, отпуск. КП 395  100-300  395  615  15  40  54  187-229
Поковки. Закалка, отпуск. КП 395  300-500  395  615  13  35  49  187-229
Поковки. Закалка, отпуск. КП 440  <100  440  635  16  45  59  197-235
Поковки. Закалка, отпуск. КП 440  100-300  440  635  14  40  54  197-235
Поковки. Закалка, отпуск. КП 490  <100  490  655  16  45  59  212-248
Поковки. Закалка, отпуск. КП 490  100-300  490  655  13  40  54  212-248

Механические свойства при повышенных температурах

t испытания, °C s0,2, МПа sB, МПа d5, % y, % KCU, Дж/м2

Закалка 830 °С, масло. Отпуск 550 °С,

200  700  880  15  42  118
300  680  870  17  58
400  610  690  18  68  98
500  430  490  21  80  78

Образец диаметром 10 мм, длиной 50 мм кованый и отожженный. Скорость деформирования 5 мм/мин, скорость деформации 0,002 1/с.

700  140  175  33  78
800  54  98  59  98
900  41  69  65  100
1000  24  43  68  100
1100  11  26  68  100
1200  11  24  70  100

Механические свойства в зависимости от температуры отпуска

t отпуска, °С s0,2, МПа sB, МПа d5, % y, % KCU, Дж/м2 HB

Закалка 850 °С, вода

200  1560  1760  35  29  552
300  1390  1610  35  20  498
400  1180  1320  40  49  417
500  910  1150  11  49  69  326
600  720  860  14  60  147  265

Механические свойства в зависимости от сечения

Сечение, мм s0,2, МПа sB, МПа d5, % y, % KCU, Дж/м2 HB

Закалка 840-860 °С, вода, масло. Отпуск 580-650 °С, вода, воздух.

101-200  490  655  15  45  59  212-248
201-300  440  635  14  40  54  197-235
301-500  345  590  14  38  49  174-217

Технологические свойства

Температура ковки
Начала 1250, конца 800. Сечения до 350 мм охлаждаются на воздухе.
Свариваемость
трудносвариваемая. Способы сварки: РДС, ЭШС. Необходимы подогрев и последующая термообработка. КТС - необходима последующая термообработка.
Обрабатываемость резанием
В горячекатаном состоянии при НВ 163-168, sB = 610 МПа Ku тв.спл. = 0.20, Ku б.ст. = 0.95.
Склонность к отпускной способности
склонна
Флокеночувствительность
чувствительна

Температура критических точек

Критическая точка

°С

Ac1

743

Ac3

815

Ar3

730

Ar1

693

Mn

325

Ударная вязкость

Ударная вязкость, KCU, Дж/см2

Состояние поставки, термообработка

+20

-25

-40

-70

Закалка 850 С, масло. Отпуск 650 С.

160

148

107

85

Закалка 850 С, масло. Отпуск 580 С.

91

82

54

Предел выносливости

s-1, МПа

t-1, МПа

n

sB, МПа

s0,2, МПа

Термообработка, состояние стали

 363



 1Е+6

 690





 470



 1Е+6

 940





 509





 960

 870



 333

 240

 5Е+6

 690





 372









Закалка 860 С, масло, отпуск 550 С.

Прокаливаемость

Закалка 850 С. Твердость для полос прокаливаемости HRCэ.

Расстояние от торца, мм / HRC э

 1.5

 4.5

 6

 7.5

 10.5

 13.5

 16.5

 19.5

 24

 30

 50.5-60.5

 48-59

 45-57.5

 39-5-57

 35-53.5

 31.5-50.5

 28.5-46

 27-42.5

 24.5-39.5

 22-37.5

Термообработка

Кол-во мартенсита, %

Крит.диам. в воде, мм

Крит.диам. в масле, мм

Крит. твердость, HRCэ

Закалка

50

38-76

16-48

43-46



90

23-58

6-35

49-53

Физические свойства

Температура испытания, °С

20

100

200

300

400

500

600

700

800

900

Модуль нормальной упругости, Е, ГПа

214

211

206

203

185

176

164

143

132



Модуль упругости при сдвиге кручением G, ГПа

85

83

81

78

71

68

63

55

50



Плотность, pn, кг/см3

7850



7800





7650









Коэффициент теплопроводности Вт/(м ·°С)

41

40

38

36

34

33

31

30

27



Уд. электросопротивление (p, НОм · м)

278

324

405

555

717

880

1100

1330





Температура испытания, °С

20- 100

20- 200

20- 300

20- 400

20- 500

20- 600

20- 700

20- 800

20- 900

20- 1000

Коэффициент линейного расширения (a, 10-6 1/°С)

11.8

12.2

13.2

13.7

14.1

14.6

14.8

12.0





Удельная теплоемкость (С, Дж/(кг · °С))

466

508

529

563

592

622

634

664





[ Назад ]

s-metall.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
