Механический дровокол своими руками: чертежи

Сейчас уже никого не удивишь наличием большого количества технических устройств, облегчающих физический труд. Не является исключением и сфера заготовки дров, где применяются механические колуны, оснащенные ручным приводом.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы предлагаем внимательно изучить чертеж механического дровокола, а лучше сохранить его у себя на компьютере и распечатать на листе бумаги, чтобы можно было подсматривать при работе над устройством.

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками, нужно выполнить следующие действия:

  1. Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
  2. На подготовленную опору горизонтально навешивается металлическая балка с размещенными на ней шарнирным узлом и амортизатором.
  3. Другой конец конструктивного элемента оснащается короткой стойкой, сверху оборудованной утяжелителем, а снизу – клином.
  4. Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.

Вариант 2

Для изготовления механического пружинного дровокола своими руками используется домкрат, но прежде требуется создать опорную балку. С одного конца перекладины, изготовленной методом сварки из стальной полосы толщиной 10 мм и швеллера, закрепляется шарнирный узел, а с другого – оснастка. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться довольно мощной, способной выдерживать усилия в сотни килограмм. Хоть балка специально создается такой прочной, к ней требуется присоединение крепкого клина, консольно приваренного к куску швеллера большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который с помощью опор горизонтально крепится к балке. К передней поддержке, похожей на букву М, присоединяется хомут, охватывающий корпус гидравлического домкрата. Задняя опора изготавливается из двух пластин с прикреплением к ним пружин, которые обеспечивают возвращение штока в прежнее положение после снижения в цилиндре давления масла.

По завершении установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин нажимает на обрезок бревна и раскалывает его. С помощью рукоятки сброса снимается давление масла в цилиндре. Теперь со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

Вариант 3

В этом случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

  • шток, обеспечивающий перемещение оснастки;
  • клин, приваренный к скользящей по цилиндрическому стержню втулке;
  • утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу. Легкой рубки дров вам!

Похожие статьи:

pechnoedelo.com

Механический дровокол своими руками: чертежи, фото, инструкция

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

  1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
  2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
  3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
  4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

  • Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
  • Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

  1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.

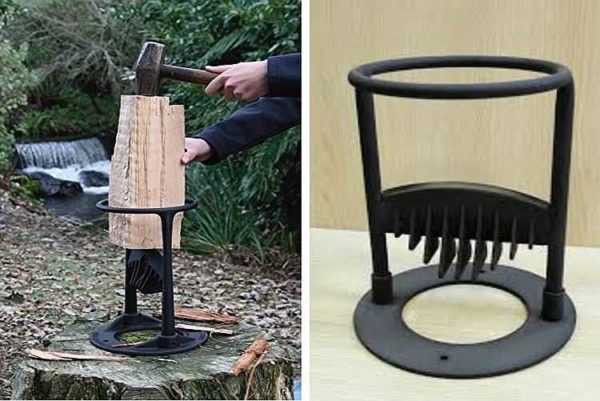

  2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
  3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
  4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

G·L₁ = F·L₂

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза  G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

  • Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

  • Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

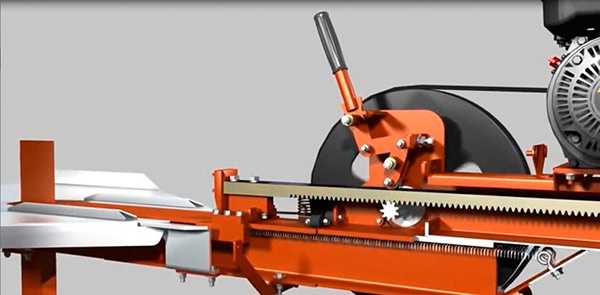

  • Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

  • Кривошипно-шатунный механизм из редуктора  получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

  • Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

  1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
  2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
  3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
  4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Еще больше вопросов возникает в процессе изготовления. Начинать можно с самого простого устройства. Освоив приемы работы на нем, можно переходить к изготовлению более сложных дровоколов и не только.

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

  • УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
  • Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
  • Струбцины помогут соединять свариваемые детали.
  • Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

  1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
  2. Профильная труба 40·60 мм (30·60 мм).
  3. Рельс длиной 300…400 мм.
  4. Двутавр №№ 12…16.
  5. Уголок № 30…50.
  6. Втулка от подвески автомобиля (она может иметь износ).
  7. Трубы диаметром 40…70 мм.
  8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

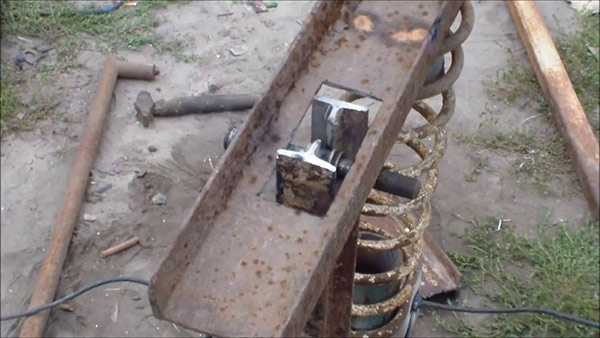

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Заключение

  1. Облегчить заготовку дров можно использованием дровоколов. Простейшие виды этих устройств можно изготовить своими руками.
  2. Выполняя пошаговые действия при самостоятельном изготовлении пружинного устройства, несложно самостоятельно изготовить удобный дровокол ударного действия.

metmastanki.ru

Дровокол своими руками: механический, с электроприводом

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Содержание статьи

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

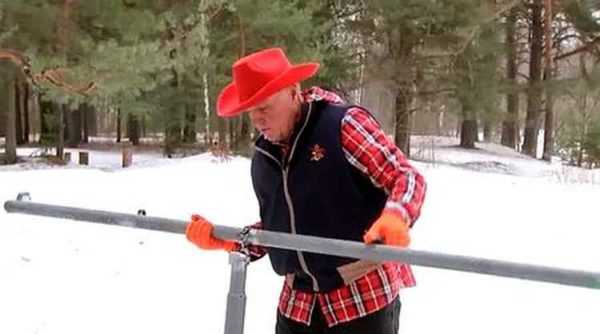

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

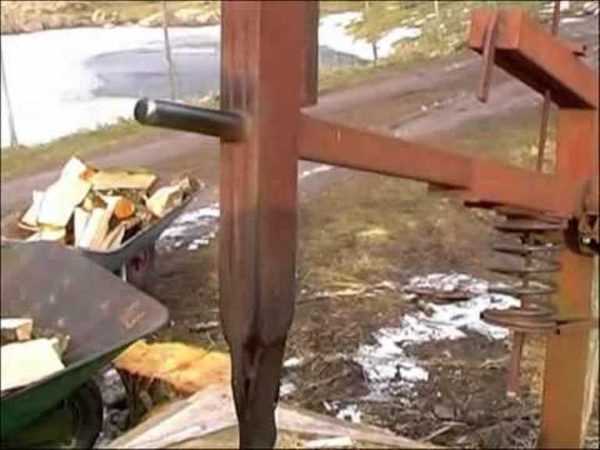

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

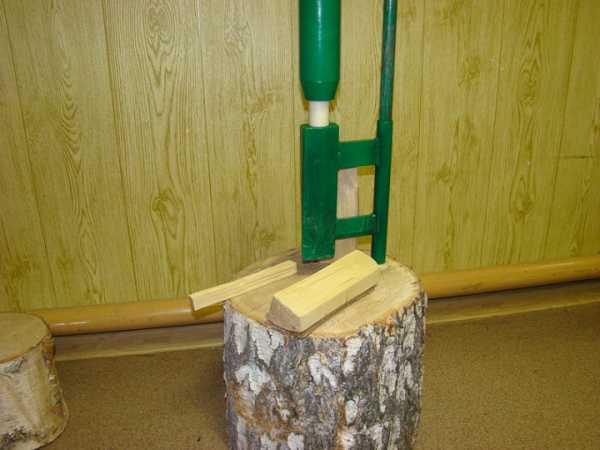

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели
Дровокол механический вертикальный: чертеж с размерами
Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

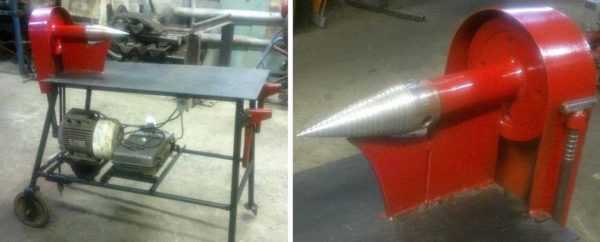

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

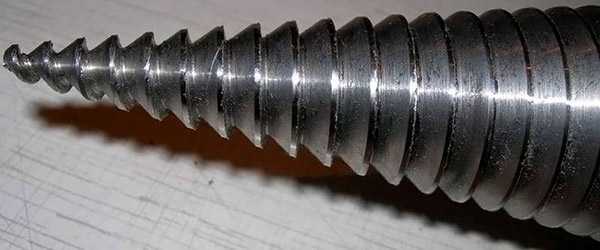

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

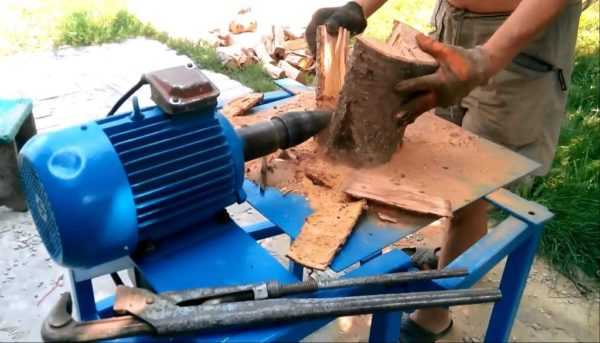

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

stroychik.ru

Чертеж Пружинного Дровокола | Fitweb

механический дровокол

самодельный дровокол

как сделать дровокол

дровокол своими руками

колун своими руками

своими руками

как сделать дровокол своими руками видео

дровокол видео

как сделать дровокол своими руками

пружинный дровокол

ручной дровокол

дровокол ручной

колун для дров

Ударный дровокол

Ударно-инерционный дровокол

дровокол своими руками видео

Самодельный дровокол

винтовой колун

конусный дровокол

дровокол винтовой

Дровокол своими руками

истого что было

как сделать колун

чертеж пружинного дровокола

пружинный дровокол видео

дровокол механический

дровокол Лесоруб

Дровокол пружины механический своими руками

Дровокол Тритон Kolundrov

Дровокол Тритон

Лучший дровокол

Легко колоть дрова

как удобнее колоть.

Топоры и инструменты для работы в лесу

What's The Best Hatchet For You

The Why and How of Splitting Wood by Hand

как выбрать колун

Which Splits Firewood Best

Профессиональный Топор

Как колоть дрова

топор своими руками

Splitting wood has never been easier

как сделать инерционный дровокол

log spliter his own hands

дровокол на пружине

самоделки своими руками

расколоть дрова

гидравлический колун

дровокол с гидроцилиндром

расколоть пень

как наколоть дров

сделать самому

на дому у заказчика

облегчить труд

из того что было

полезные вещи в хозяйстве

дровокол гидравлический

поколоть дрова

дровокол электрический

поколоть дрова легко

самодельный колун

дрова своими руками

Малая механизация

Дровокол в хозяйстве

Домашних дел мастер

Делаем дровокол

Сам себе мастер

Дровокол из металлолома

Механический пружинный дровокол

Механический дровокол

Механический колун

Дровокол из хлама

Домик в деревне

Зима в деревне

Заготавливаем дрпова

Колун механический

Творим своими руками

Колун для дров на пружине

Колун для дров механический

Дровокол механический на пружине

механический колун для дров своими руками

финский колун

чертеж дровокола

Механический колун своими руками

пружинный дровокол своими руками

колун фискарс

реечный дровокол

Дровокол Стилет

Дровокол Kolundrov

Ручной дровокол

самодельные дровоколы

дровокол.колун своими руками.

дровокол своими руками чертежи

fitweb.me

как сделать пружинный механический дровокол своими руками по чертежам

Слесарно-монтажный инструмент

Колун – полезный в хозяйстве инструмент, позволяющий расколоть большое количество древесины для зимнего отопления и многих других бытовых нужд. Если объемы заготавливаемой дров незначительные, то можно воспользоваться ручным приспособлением. Однако, если предстоит подготовить к распилу большое количество дров, то лучше всего применить дровенщик пружинного типа. Его использование позволит получить одинаковые поленья в достаточно больших количествах, сэкономив свое время и силы.

1

Как определиться с выбором подходящего дровокола?

На самостоятельную сборку приспособления для раскалывания древесины уйдет немало сил, времени и средств. Поэтому, чтобы исключить ошибки, перед началом изготовления самодельного дровенщика следует изучить преимущества и недостатки наиболее распространенных видов инструментов для колки дров.

Один из самых популярных видов инструментов – пружинный дровенщик. В число его основных преимуществ входит простота в сборке и практическом применении. Такой механический агрегат обладает достаточно высокой производительностью, что позволяет успешно использовать его для заготовки средних и больших объемов древесины.

Среди основных достоинств электрического дровокола эксперты выделяют высокую мощность и простоту в эксплуатации. Такие дровенщики зачастую используют дачники, которые нуждаются в периодичной заготовке большого количества поленьев. При необходимости электрическое оборудование можно сделать переносным, установив на него аккумуляторные батареи.

Ручной колун для дров. Такое приспособление для раскалывания древесины обладает самой простой конструкцией, из-за чего его легче всего сделать своими руками. Вместе с тем такой топор обладает минимальной производительностью, из-за чего подходит исключительно для заготовки небольших объемов древесины.

2

Сборка пружинного механического дровенщика – подготовка и самостоятельная сборка

Для изготовления пружинного дровенщика потребуются чертежи. В них должны быть указаны размеры основных деталей и место их монтажа в конструкции.

Перед изготовлением оборудования понадобится подготовить следующие материалы:

  • уголки из закаленной стали;
  • 2 стальных швеллера;
  • металлическая пружина с высокой мощностью – подойдет рессора от автомобиля;
  • пластина, играющая роль режущего ножа, – ее можно заменить лезвием от обыкновенного ручного топора;
  • шарнирный механизм;
  • утяжелитель;
  • труба, диаметр которой будет чуть ниже диаметра используемой пружины.

После подготовки всего необходимого для работы можно приступать к изготовлению приспособления. Порядок сборки пружинного агрегата выглядит следующим образом:

  1. 1. Один из швеллеров используется в качестве основания, второй приваривается к нему в перпендикулярном положении;
  2. 2. После этого необходимо подготовить площадку для монтажа пружины – место для установки следует очистить от пыли и обезжирить;
  3. 3. К основанию следует приварить трубу и уголки, выполняющие функцию распорок;
  4. 4. При помощи болгарки на балке делается небольшой вырез, который потребуется для крепления конструкции к основанию;
  5. 5. Балка приваривается, после чего ее потребуется навесить с шарнирным механизмом на опору;
  6. 6. В заранее подготовленное посадочное место необходимо установить пружину и закрепить валун на поверхности подвижной балки;
  7. 7. К верхней части валуна приваривается утяжелитель.

После окончания сборки самодельный дровенщик потребуется покрасить, а также нанести на поверхности его деталей автомобильное антикоррозийное средство. При эксплуатации пружинного дровенщика необходимо постоянно следить за тем, чтобы внутрь его шарнирной части не попадали опилки и мелкий мусор, В противном случае движущиеся детали оборудования могут заклинить, и чтобы устранить неисправность, агрегат потребуется разбирать.

3

Изготовление ручного дровянника – решаемая задача

Ручной инструмент для раскалывания дров подходит в случаях, когда необходимо заготовить небольшое количество древесины. Полено для применения такого приспособления должно обладать толщиной не более 20 см. Для изготовления топора потребуется подготовить следующие материалы:

  • толстый стальной лист, размерами 15x60 см и толщиной 1 см – он понадобится для изготовления режущего лезвия;
  • стальная пластина, размерами 20x30 см и толщиной не менее 5 мм – из нее нужно сделать основание для колуна;
  • стальной прут с квадратным или круглым сечением, длиной 3 м и диаметром 2 см.

Схема и последовательность действий при изготовлении ручного инструмента максимально просты и понятны. Порядок сборки инструмента выглядит следующим образом:

  1. 1. Для начала потребуется разрезать толстый стальной лист на 3 куска, первых из которых должен составлять 15x30 см, а 2 последующие – 15x15 см;
  2. 2. Полученные части нужно заточить, но только с одной стороны. После этого они привариваются к металлическому основанию в форме креста;
  3. 3. Используемый прут необходимо разрезать на 2 части – одна из них должна иметь длину 1 м, а вторая – 2 м. Первый кусок потребуется приварить к боковой части основания, а второй – в перпендикулярном направлении к нему;
  4. 4. Второй кусок прута необходимо согнуть в окружность и приварить к первому на высоте около 30 см.

Готовый инструмент можно использовать для раскалывания дров. При эксплуатации колуна его режущую часть потребуется регулярно затачивать. Для этого понадобится использовать болгарку с мелкими абразивными кругами.

4

Особенности создания электрического колуна

Еще один вариант, не требующий больших финансовых затрат и специальной подготовки, – это сборка электрического дровенщика. При работе такой колун раскалывает древесину под действием электрического мотора, который через ременной привод передает крутящий момент на режущий элемент агрегата.

Главное условие при монтаже и использовании электрического дровенщика – выбор подходящего места. Для этого следует подобрать какую-либо возвышенность, а под сам агрегат необходимо подстелить плотный резиновый коврик, который будет гасить создаваемые электрическим двигателем вибрации и защищать мотор от промокания.

Важный фактор – это выбор двигателя для изготовления оборудования. Он не только должен обладать достаточной мощностью, но и иметь определенный ее запас, в противном случае агрегат не справится с раскалыванием крупных поленьев из твердых пород древесины. На практике для бытового использования хватает дровенщика с электрическим двигателем мощностью 3–3,5 кВт.

Помимо плюсов, такой агрегат имеет определенные недостатки. Его можно использовать только на участке, рядом с которым есть источник электрической энергии. Кабель дровенщика должен обладать ресурсом, чтобы выдержать высокие нагрузки. В связи с этим для эксплуатации следует выбирать медную проводку с крупным сечением. Работать с электрическим колуном можно только в сухую погоду, так как попадание влаги на детали мотора неминуемо приведет к короткому замыканию.

Для продления сроков эксплуатации сделанного электрического оборудования следует регулярно затачивать его режущий элемент. В противном случае при работе с незаточенным лезвием будет создаваться дополнительная нагрузка на привод, что приведет к его перегреву и поломке.

obustroen.ru

Как сделать дровокол

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Содержание статьи

  • 1 Механические дровоколы
    • 1.1 Простой дровокол своими руками: механика
    • 1.2 Пружинный дровокол
    • 1.3 Дровокол инерционный вертикальный
  • 2 Дровоколы с электроприводом
    • 2.1 Винтовой (конусный)
      • 2.1.1 Параметры конуса и резьбы
      • 2.1.2 Электромотор и редуктор
      • 2.1.3 Где расположить мотор
    • 2.2 Гидравлический дровокол
  • 3 Видео по теме

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели
Дровокол механический вертикальный: чертеж с размерами
Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме


stroitelstvo21.ru

Как сделать ручной дровокол своими руками: чертежи

    Если объемы дров, которые нужно заготовить, небольшие, то с ними справится простой механический дровокол. Затраты на него минимальны, если даже подходящие железяки отсутствуют в хозяйстве.

Механический дровокол своими руками

Простой механический дровокол похож на колодезный журавль. Конструкция идентичная, только вместо ведра закреплены ручки и резак. Соединить стойки и перекладины можно применив шарниры. Понадобится лишь хорошая смазка.

Принцип работы дровокола заключается в следующем: на подставку ставят чурбак, вниз резко тянут рычаг, резец за счет силы инерции набирает максимальную силу и раскалывает заготовку. Действия повторяются, пока не получатся дрова нужного размера.

Читайте также: Как сделать реечный дровокол своими руками

Такой механический дровокол ручного производства собирается просто, из того, что есть в хозяйстве – труб, уголков любых размеров, а топор можно использовать в качестве резака. Эту конструкцию еще неплохо сделать разборной для удобной переноски и хранения.

Есть и минусы:

  • колка требует больших усилий, особенно для того, чтобы остановить колун после развалки полена;
  • самодельный дровокол занимает довольно большую площадь, ведь чем рычаг длиннее, тем меньше усилий придется затрачивать.

Однако даже такое приспособление снижает трудоемкость работы.

В данном механическом устройстве колун должен быть очень тяжелым. Поэтому лезвие требуется приварить к цельнометаллической болванке. Наиболее доступный способ – приварить к квадратной или круглой трубе и залить ее бетонным раствором. Все эти действия выполнить несложно, если вы умеете пользоваться сварочным аппаратом.

Пружинный дровокол

Есть усовершенствованная конструкция механического ручного дровокола с меньшими параметрами, но при этом дрова колет лучше и требует меньше усилий. У такой модели главный рабочий элемент – пружина, закрепленная на станине, а ее верхняя часть упирается в перекладину, на которую закреплен колун.

В такой конструкции пружина принимает на себя основное усилие, чтобы удержать колун после раскола полена. Соответственно, нужно подобрать пружину и упор таким образом, чтобы прилагалось как можно меньше усилий, но их хватало, чтобы расколоть даже суковатые чурбаки. Упор под пружину может быть сделан подвижным. Тогда получится подстраивать параметры под определенные условия.

Важно сделать подвижным соединение рамы и рычага, на котором зафиксирован колун. Оптимальный вариант – качественные подшипники, желательно самовыравнивающиеся.

Ручная конструкция дровокола должна иметь минимальную высоту примерно 800 мм. Но в такой ситуации придется работу выполнять наклонившись или монтировать устройство на стол. Несколько удобнее вариант – сделать дровокол под свой рост.

Чтобы конструкция была более мобильной, варят станину. С одной стороны закрепляют колеса, на вторую закрепляют упоры.

Дровокол вертикальный инерционный

Еще один вариант для собственноручного изготовления. Чтобы его сделать, понадобятся две трубы меньшего и большего диаметра. Еще также нужна тяжелая пластина для основания и колющий элемент – колун (резак).

Конструктивная постройка – простая, к тому же усилий особых не требует. На массивную платформу закрепляется труба, имеющая толстые стены или штырь. Высота – примерно 1 метр. Это ведущая труба и по ней свободно передвигается резак, приваренный к кольцам трубы слегка большего сечения. Колет поленья он таким образом: колун поднимаете вверх и опускаете. Можно слегка увеличить ускорение вниз. Чурбан расколется под воздействием силы тяжести. Тяжелый резак – залог успеха данной модели. Для лучшей эффективности можно приварить утяжелитель.

Дровоколы с электроприводом

Конструкции, выполненные ручным способом, облегчают заготовку дров, но требуют все же солидных усилий. Облегчить труд поможет электромотор. С его использованием делают дровоколы различных видов. Но построить такой дровокол самостоятельно сложнее. Здесь потребуются хотя бы минимальные знания электрики.

Винтовой (конусный)

Одним из самых распространенных вариантов является винтовой или конусный дровокол. Отличаются они только наличием/отсутствием резьбы на колющем элементе.

Электромотор нужен довольно мощный (2 кВт и более), но имеющий небольшую частоту вращения – 250-600 об./мин.

Чурбаки раскалываются из-за того, что мотор вращает конус, и он врезается в древесину, разрывая постепенно на части.

Сначала режущий элемент делали в виде гладкого конуса. Но намного легче идет работа, если его поверхность имеет резьбу. В такой ситуации чурбак накручивается на винт и раскалывается.



gidpopechi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
