простой снегоуборщик, механический, на гусеничном ходу, для дома, их чертежи, устройство и схема

Механизировать процесс уборки снега придумали почти 150 лет назад, запатентовав машину для очистки железнодорожных путей от снежных заносов. Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой.

На рынке широко представлены импортные мини снегоуборочные машины. Но российские умельцы без труда создают свои собственные, вполне работоспособные варианты. Изучив их, разберемся как сделать снегоуборочную машину своими руками.

Принцип работы

Самодельные снегоуборочные машины для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Они захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Принцип работы

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Необходимые материалы

При подготовке к работе нам понадобятся:

  • чертежи;
  • инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

  • Листовая сталь или кровельное железо.
  • Cтальной уголок 50х50 мм.
  • Фанера, толщиной 10 мм.
  • Трубы ¾ и ½ дюйма.
  • 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки).
  • Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция.
  • Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью.

Устройство и схема

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

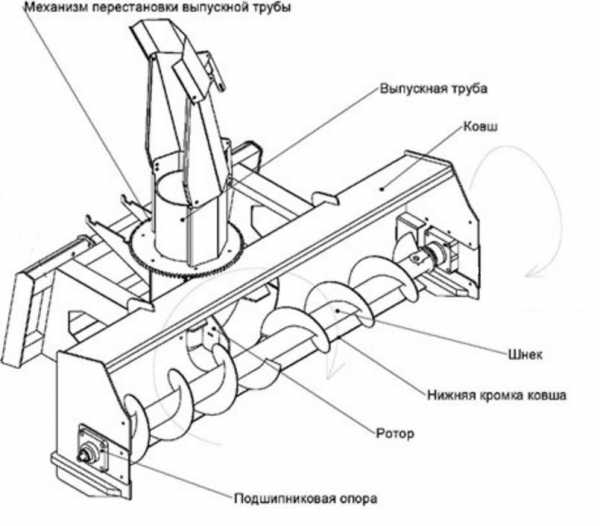

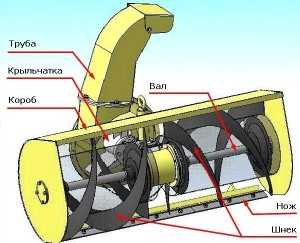

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Схема -1

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

  • Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.

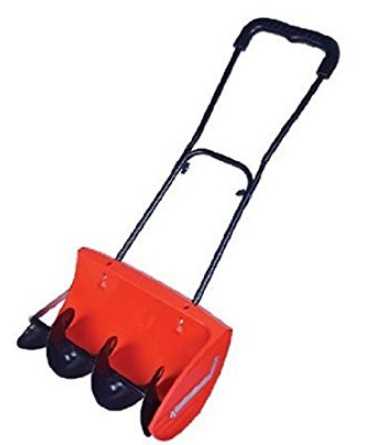

  • Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
  • Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
  • Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

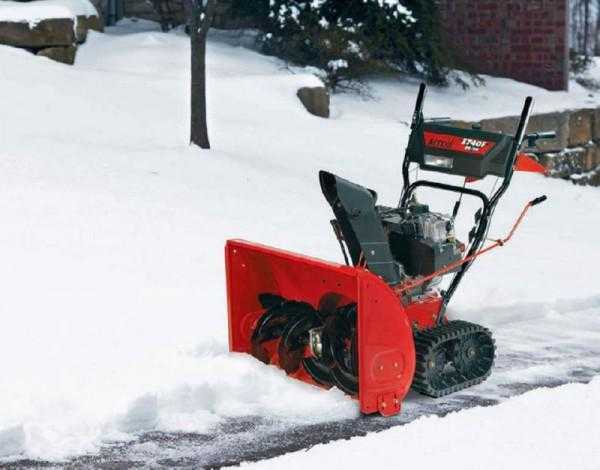

Гусеничный снегоуборщик

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Инструкция

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

На сегодняшний день газонокосилки являются одними из самых популярных инструментов предназначенных для работ на газонах расположенных возле дома. Перейдя по ссылке ознакомитесь с техническими характеристиками данной газонокосилки.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Схема-2

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Схема-3

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

Схема-4

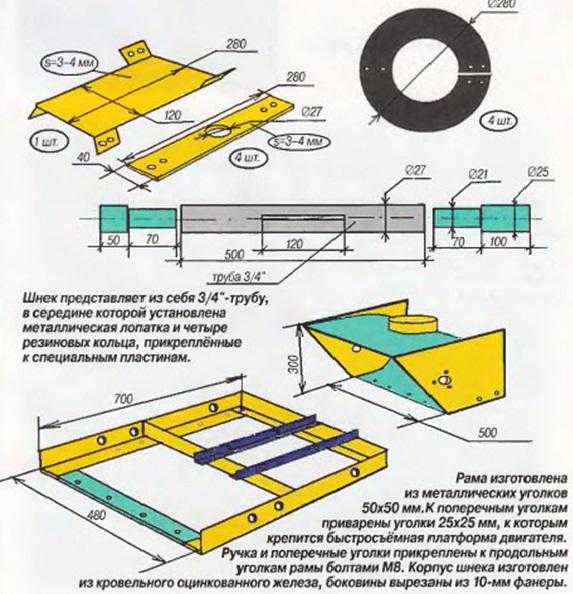

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

Схема-5

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

  • Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
  • Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
  • Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
  • Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
  • Передаточный ремень соединяет вал и двигатель.

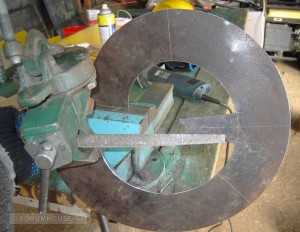

  • Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
  • В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

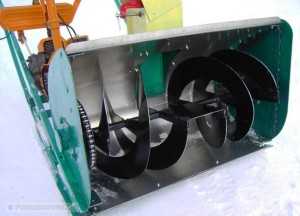

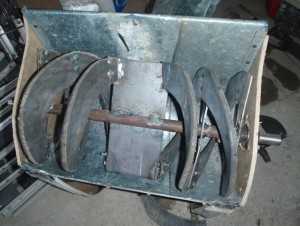

Шнек из листового железа

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

Полезные советы и предупреждения

  1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
  2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
  3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
  4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
  5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.

machinspec.com

особенности и как сделать своими руками

Вопреки распространенному мнению с приходом зимы количество забот у владельцев дач, частных домов и небольших хозяйств не уменьшается. Их становится больше. И главное проблемой становится борьба со свежевыпавшим снегом и сугробами.

Раньше бороться с этим природным явлением приходилось вручную, вооружившись широкой совковой лопатой. Сегодня справится с благоустройством территории и снежными заносами позволит компактная мини-снегоуборочная машина.

Мини-снегоочистители и их особенности

Использовать мини-снегоуборщики можно для расчистки дачных участков, тротуаров, пешеходных дорожек в городских парках и скверах. Все работы выполняются с помощью усилий оператора.


Ручная снегоуборочная машина отличается от предназначенных для коммунальных нужд габаритных агрегатов меньшей мощностью. Однако компактное приспособление успешно справляется с поставленными задачами за счет:
  • маневренности;
  • легкости управления;
  • функциональности.

За счет этого, мини-снегоуборочная техника незаменима в качестве главного «зимнего» помощника.

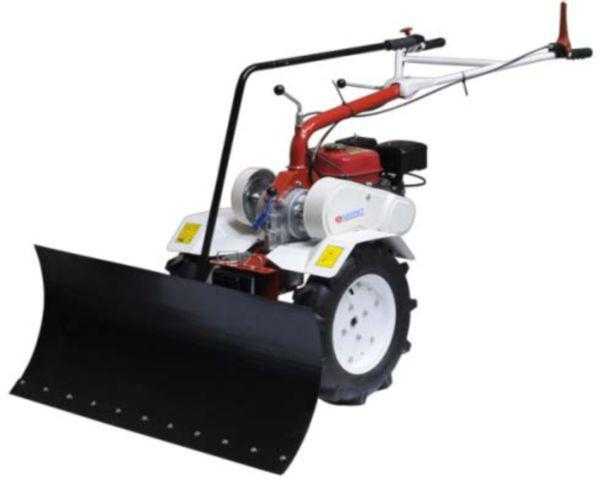

Агрегат с отвалом позволяет разбить и отбросить снежные комья, не прикладывая особых усилий.

Самодельный снегоуборщик для дачи

Бороться со снеговыми заметами и сугробами приходится в любом хозяйстве, однако не каждый фермер может позволить себе покупку фирменной снегоочистительной техники. А вот собрать подобный механизм своими руками вполне можно.

Как сделать удобное и эффективное устройство из подручных средств? В первую очередь, следует определиться, какой именно ручной снегоочиститель необходим – электрический или бензиновый. Для дома с небольшой территорией достаточно электрической самоделки, которая позволит легко расчистить дорожки, подходы к гаражу, выезд из двора. Для расчистки больших площадей лучше соорудить бензиновый агрегат, который не будет зависеть от электросети и расположения розеток.

Во втором случае за основу устройства можно взять имеющийся на хозяйстве мотоблок. Причем изготовить такой прибор своими руками будет на порядок проще.

Понадобится изготовить из листового металла или стальной бочки корпус с отверстием для выброса, раму, лопасти снегоочистителя. Режущий элемент триммера необходимо заменить ротором, который позволит агрегату отбрасывать снег в сторону.

При самостоятельном изготовлении снегоуборщика, следует помнить, что роторные модели не предназначены для срыва наледи. Лопасти ротора разбросают мелкие осколки и частицы льда, что может привести к случайному травматизму.

pro-motobloky.ru

Как сделать самоходный снегоуборщик своими руками: бензиновый и робот снегоуборщик

Зимой обильное выпадение снега может стать причиной заторов на дорогах, а также плохой проходимости по тротуарам и дорожкам. С приходом различной малогабаритной техники, уборка снега стала более простой и не такой долгой.

Речь идет о снегоуборочных машинах бытового назначения, призванных облегчить человеку его каждодневный труд. Но что делать, если не хватает денег на покупку нового агрегата в магазине? Учитывая относительно высокую стоимость моделей, это довольно-таки распространенный случай.

Выход один – сделать снегоуборщик собственноручно, применяя свои знания и умения.

Принцип работы

  1. Какой лучше всего двигатель взять за основу будущего агрегата? Речь идет о том, поставить в конструкцию электрический двигатель, либо мотор, работающий на бензине.

    Если вы намереваетесь убирать только придомовые дорожки, то электродвигателя вполне может хватить.

  2. Если площадь обширная, то использовать лучше бензиновый двигатель. К тому же вам не будет мешать шнур от электрического двигателя, который может промерзать зимой, чем вызвать короткое замыкание.
  3. Целесообразнее будет выбрать бензиновый аналог снегоуборщика.
  4. Следующим моментом будет выбор основы для будущей снегоуборочной машины, т.е. придется делать всю конструкцию самому, включая основные рабочие узлы, либо в качестве движущей силы будет использован мотоблок или иное средство.

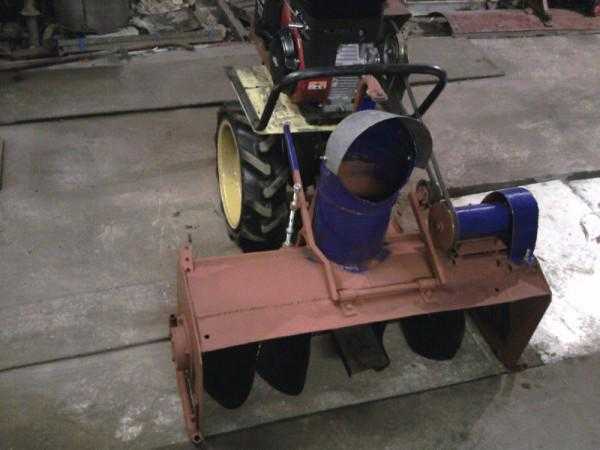

  5. Если основой будет мотоблок, то конструирование снегоуборщика будет сводиться только к изготовлению ковша и шнека, находящегося в нем. Естественно, без выводной трубы и элементарной металлической рамы тоже не обойтись.

6.В данном комплектации, вал отбора мощности, расположенный в мотоблоке, будет соединен с ротором снегоуборщика, что и будет приводить в движение всю конструкцию.

7.У самоходного бензинового снегоуборщика, сделанного без использования посторонних агрегатов, принцип работы несколько иной. Колесная база или гусеницы, в зависимости от того, что вы установите на агрегат, будут приводить в движение снегоуборщик самостоятельно.

Принцип работы

8.В остальном он будет работать точно также, как и снегоуборщик на мотоблоке. Вращающиеся лопасти, находящиеся на металлическом валу шнекового механизма, подгребают снежную массу к центру.

9.Там расположены две пластины, которые тоже вращаются, загребая снег дальше, передавая его на роторный механизм. Ротор производит дополнительное измельчение снежного покрова, передавая его дальше, в выводную трубу.

10.Из трубы снежная масса вылетает наружу на определенное расстояние (дальность выброса будет зависеть от мощности используемого двигателя).

Необходимые материалы

Вот, что нам понадобится для изготовления бензинового снегоуборщика:

  • Двигатель с хорошей мощностью (двигатель будет приводить в движение не только шнек, но и давать ход колесной базе).
  • Стальная трубка, обладающая диаметром не менее 3-4 см.
  • Листовое железо (чем больше, тем лучше).
  • Велосипедная или мотоциклетная звездочка и цепь (также от велосипеда или от бензопилы).
  • Подшипники разных размеров.
  • Пластиковая труба для вывода снега наружу (можно изготовить металлическую выводную трубу из листового железа).
  • Соединительные элементы – гайки, болты и т.д.
  • Сварочный аппарат.
  • Металлические уголки.
  • Электрическая дрель или болгарка.
  • Гаечные ключи различных размеров.
  • Молоток.

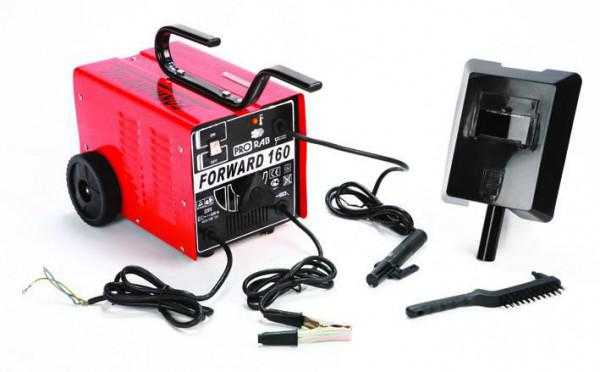

Необходимые инструменты

Наличие сварочного аппарата в данном случае обязательно, ведь без сварочных работ будет невозможно изготовить раму агрегата, а также соединить прочие элементы конструкции. Если же вы мастер подобных дел, а также если у вас сварочный аппарат под рукой, то можно приступать к работе. Однако, если вы не знакомы с инструментами, которые перечислены выше, то во избежание получения травм советуем приобрести уже готовый агрегат, такой как например бензиновый снегоуборщик Хускварна.

Инструкция

На первоначальном этапе нужно позаботиться о двигателе. Если у вас нет его в наличии, придется покупать мотор в специализированном магазине. Двигатель нужен достаточно мощный, чтобы его хватало и на передачу вращения колесам или гусеничной паре, в зависимости от вашего выбора. Если у вас нет в наличии двигателя, то жмите сюда и мы расскажем как собрать механический снегоуборщик своими руками.

Стоит сделать чертеж будущего агрегата на бумаге, где были бы наглядно видны все рабочие узлы снегоуборщика.

Теперь можно приступить к работе:

1.Изготавливаем раму. Изготавливается она путем сварки из металлических уголков 5×5 см. Прикручиваем профили П-образной формы к поперечным частям рамы – это будет основой для платформы, на которой будет располагаться двигатель.

2.Изготавливаем рукоятку управления. Для этого нам понадобится металлическая трубка небольшого диаметра, которая крепится к раме при помощи болтов М8.

3.Устанавливаем ранее подготовленный двигатель на платформу, расположенную в раме.

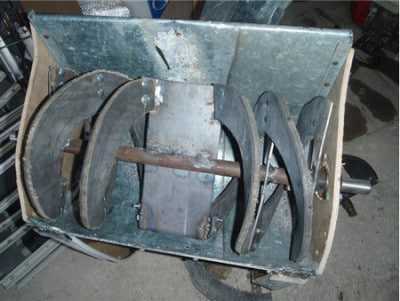

Ковш снегоуборщика

4.Изготавливаем ковш, в котором будет находиться шнек. Для этого нам понадобится листовое железо, подходящего размера (ширина должна составлять примерно 50 см). Лист выгибается в дугу, а торцы приделываются к ковшу при помощи сварочного аппарата.

5.По бокам следует сделать отверстия диаметром, равным диаметру металлической трубы, которая будет выполнять роль вала для шнекового механизма.

6.В верхней части делается отверстие под выводную трубу. Диаметр должен быть не менее 16 см, иначе снег будет забиваться в трубе. Далее устанавливаем и закрепляем пластиковую канализационную трубу к ковшу (выводную трубу можно также изготовить из листового металла).

7.Переходим к изготовлению шнека. Состоит он из вала, на котором находятся спиралевидные элементы.

В качестве вала можно использовать обычную металлическую трубу диаметром 2,5-2,7 мм. В середине привариваем к валу пластину из металла размером 1,2×2,7 см.

Если вы не уверены в правильности выполнения действий, то пройдите по ссылке, где находится подробное видео о том, как сделать шнек для снегоуборщика своими руками.
8.По бокам от пластины – по две с каждой стороны, должны находиться лопасти, направленные к центру вала. Для их изготовления используем истовое железо, из которого вырезаем четыре окружности диаметром 28 см каждая. Внутри каждой окружности вырезается отверстие, равное диаметру используемой металлической трубы.

9.Далее делаем надрез с одной стороны у каждой окружности для дальнейшего растяжения детали. Привариваем всё к металлическому валу.

10.Если вы будете использовать цепь в качестве привода, то на одном конце вала нужно установить звездочку от велосипеда. Если привод у вас будет ременной – то устанавливать нужно шкив в том же месте. Сразу же надеваем ремень или цепь на приводной элемент.

11.В проделанные ранее отверстия в боковинах ковша вставляется вал шнекового механизма. По краям вала надеваются подшипники нужного типа (например, №205).

12.Не забываем проделать отверстие в ковше, чтобы приводной элемент мог соединяться с бензиновым мотором.

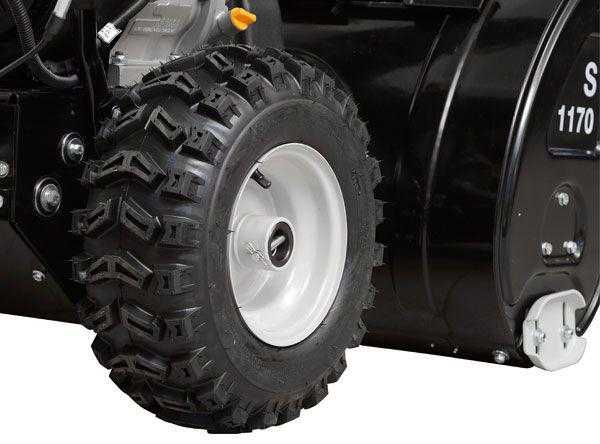

Колеса для снегоуборщика

13.Колеса, взятые от мотоблока или других агрегатов, устанавливаются внизу конструкции. На двигателе расположен вал, где находятся два шкива, от которых идет ремень или цепь на приводные элементы.

14.Один отвечает за вращение шнека, второй идет от двигателя на колесную базу. Поэтому нужно соединить ремень, идущий от шкива двигателя с валом колесной базы.

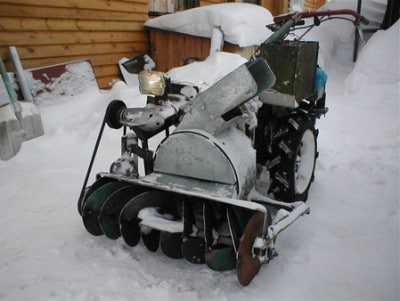

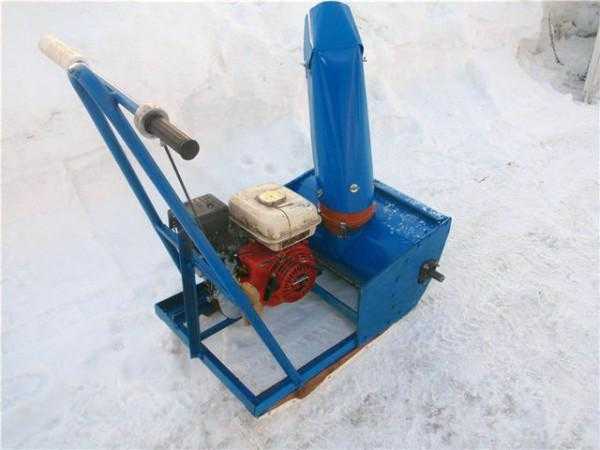

Снегоуборочная бензиновая машина, сделанная в домашних условиях, готова. Заводим двигатель, проверяем на небольшом участке снежного покрова. Если все нормально, то из выводной трубы будет выбрасываться снежная масса.

Поработав какое-то время, остановите двигателя для проверки всех соединений, а также на степень натяжения ремня или цепи. Как видите, для того чтобы собрать достойный инструмент придётся потратить немало времени и если вы не располагаете свободным временем, а сэкономить всё таки хотите, то предлагаем вам в качестве альтернативы механическую лопату Forte qi jy 50.

Особенности комплектации

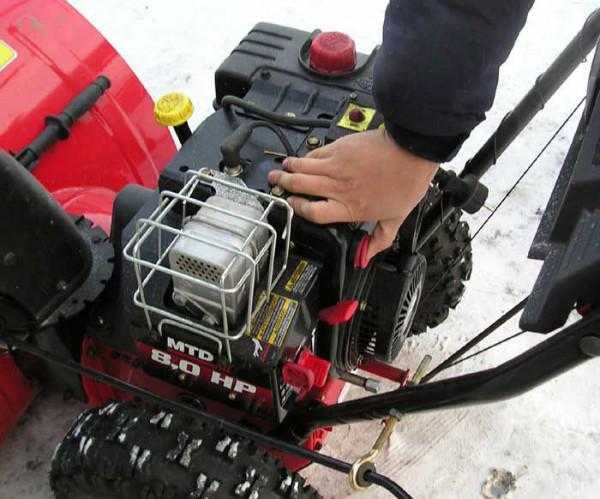

Если в конструкции вы используете двигатель внутреннего сгорания, то в раме снегоуборщика стоит предусмотреть место и для топливного бака, куда будет заливаться горючее.

Двигатель внутреннего сгорания

Практически все элементы конструкции изготавливаются самостоятельно, что позволяет немало сэкономить на покупке различных деталей. К примеру, рама представляет собой что-то вроде санок, которые, в принципе, и можно использовать для основы. Важно только, чтобы они были металлические.

Боковины ковша можно изготовить не из металла, а из обычной фанеры или ДСП шириной 1 см. Это может быть оправдано в том случае, когда у вас наблюдается дефицит листового железа.

Можно также изменить ширину данного ковша в сторону его увеличения. Естественно, это целесообразно только в том случае, если у вас бензиновый двигатель достаточной мощности. Иногда проще купить целое устройство, чем искать составляющие для собранного собственными руками и в этом случае лучше задуматься над приобретением снегоуборщика Чемпион 656, подробнее о котором мы расскажем тут.

Полезные советы и предупреждения

Основным советом, который касается не только самодельных видов снегоуборщика, но и купленных в магазине агрегатов, является соблюдение элементарной техники безопасности и правил эксплуатации этого робота-снегоуборщика.

Ширина Камаза самосвала по зеркалам позволит узнать сможет ли он передвигаться на вашей строительной площадке или стоит задуматься над приобретением другого транспорта.

Асфальтоукладчик Фогель является незаменимым помощником для работ по выравниванию дорог. Прочитав данную статью вы узнаете больше.

Регулировка карбюратора китайской бензопилы – занятие не из простых, но нажав сюда //machinspec.com/kommunalnaya/kosilka/nastrojka-karbyuratora.html, вы заметно облегчите этот процесс.

Вот основные из них:

  • Проверяйте целостность приводных ремней, а также остальных деталей конструкции, перед каждым запуском агрегата.
  • Одевайтесь подобающим зиме образом, т.е. теплая одежда с ботинками, имеющими нескользкую подошву.

    Не рекомендуется одевать шарф или другую длинную часть гардероба, во избежание попадания её во вращающиеся части агрегата.

Что касается самого агрегата, то в качестве привода лучше использовать ремень, чем цепную систему. При возникновении поломки, ремень будет просто проскальзывать, а вот цепь может и заклинить, что приведет к поломке всего снегоуборщика.

Крепление шнека к валу

Целесообразным будет применение срезных болтов, которые крепят шнек в валу привода. При попадании крупных предметов в ковш, они срезаются, что выводит из строя шнек до того, как элементы могут попасть в двигатель снегоуборщика. Опять же, это способно существенно увеличить срок службы вашего самодельного устройства. Возможно, вас так же заинтересует следующая статья, в которой даны детальные инструкции о том, как сделать снегоуборщик из мотокультиватора своими руками.

Заключение

В конце хотелось бы сказать о том, что изготовление самодельного самоходного снегоуборщика, работающего на бензиновом двигателе, способно существенно сэкономить ваш бюджет. Поэтому, если у вас есть навыки работы со сваркой и токарным делом, можно попробовать изготовить снегоуборочный агрегат самому.

Если же подобрать двигатель, обладающий хорошей мощностью, то можно добиться крайне высоких рабочих показателей, практически ничем не отличающихся от моделей снегоуборщиков, продающихся в магазинах. Однако, если ваше желание сэкономить слишком велико, но навыков работы с инструментами нет, то можно начать с варианта попроще- снегоуборщика из триммера своими руками.

Читайте также как выбрать снегоуборочную машину для дачи?

machinspec.com

чертежи для изготовления, как сделать ручной снегоуборщик и снегоуборщик лопату своими руками

Каждый год в наши окна стучит зима, а если учитывать суровость ее в России, часто вместе со своим приходом, она приносит много снега. Именно поэтому снегоуборочная машина должна быть у каждого уважающего себя человека.

Но купить ее в магазине не каждому по карману, ценовая политика разных компаний часто пугает, а вот сделать машину своими руками не каждый берется, потому что считает, что это нелегко. Но, снегоуборочную машину можно сделать из тех деталей, которые давно валяются в гараже.

Принцип работы

Снегоочистители состоят из таких деталей.

  • Мотор.
  • Насос с механическим приводом, что выбрасывает снег через специальный люк. Из-за этих параметров, он работает достаточно интенсивно, и может очищать только не больше пространство от снега, иначе он в противном случае, он перестанет работать.
  • Ковш. Пока машина едет вперед, именно эта деталь собирает необходимое количество снега и отправляет его через транспортер винтового типа к насосу, что работает в заданном ритме.

Более полная информация на приведенных видео:


Хочется отметить, что если вы после просмотра видео поняли, что данный агрегат довольно сложен для вас, то лучше попробуйте собрать ручной механический снегоуборщик, который запросто очистит дорогу перед вашим домом.
Механизм работы:
    • Передняя часть агрегата ничем не выделяется, большой ковш, работающий словно воронка, собирает снег в необходимом количестве.
    • Винты-транспортеры, что транспортируют снег, что собрал ковш, к насосу.Каждый винт оснащен лезвием, что вращается вокруг него. По своим характеристикам он напоминает штопор для вина. Как только начинает работать мотор, лезвия двигаются по кругу с огромной скоростью.
    • Они словно рубят снег, через полуоборот на место одного лезвия приходит другое, и так по кругу. Когда винты и транспортеры двигаются, они размельчают снег и транспортируют его к насосу.
    • Если снег содержит куски льда, лезвия должны быть зубчатыми. Гладкие лезвия подойдут, если снег мягкий и недавно выпал. Лезвие непрерывно измельчает снежный ком и разбивает его на маленькие частицы, ведь эту размельченную массу легче транспортировать через насос.
    • Если снег не разбивать, насос перестанет исправно работать.

Механизм работы

  • Конструируя самодельную снегоочистительную машину, стоит обратить внимание, чтобы лезвия расположились под углом. Так они будут преобразовывать энергию вращения, и снег будет транспортироваться по прямой линии.
  • Как только винт делает полукруг, он проталкивает снег только наполовину, а тот, проделывает свой путь к насосу. В результате разница пути увеличивает мощность, которая проталкивает снег.
  • Насос при помощи винта, вращается с безумной скоростью.

Необходимые материалы

Чтобы самостоятельно сконструировать снегоуборочную машину, нужно сначала найти, выбрать или приобрести для него материалы. Но перед этим, нужно определить для себя каким должен быть агрегат и его технические характеристики.

Агрегаты для очистки снега делятся на два типа, все зависит от того, как они будут транспортироваться: за счет мотора или в ручном режиме. В первом варианте, машина будет передвигаться сама, а вы просто будете ее направлять, второй вариант напоминает мотоблок.

Если вы остановили свой выбор на модели с двигателем, то учитывайте, что он должен запускать работу не только всех деталей, но и колес. Производительность мотора при этом должна быть не больше 10 л.с.

Любая снегоуборочная машина должна переносить высокую нагрузку, а поэтому к деталям, из которых она будет состоять, нужно отнестись очень ответственно. С самого начала необходимо нарисовать на бумаге чертежи, как будет выглядеть агрегат.

Гусеничный трактор Челленджер справится даже с самыми неровными участками.

Даже если вы не обладаете профессиональными навыками и не разбираетесь в строении бензопилы, вы всё равно с легкостью выполните ремонт Хускварны 137, прочитав данную статью.

Наверняка многие уже наслышаны об электрической газонокосилке al ko, но только здесь //machinspec.com/kommunalnaya/kosilka/elektricheskie-alko.html, вы узнаете достоверную информацию обо всех подводных камнях в работе с данным агрегатом.

Сделать это можно и в режиме онлайн с помощью интернет программ. Перед тем как конструировать снегоочистительную машину, необходимо продумать:

  • Параметры и ее конструкцию.
  • Главные узлы и элементы.
  • Механизм и передачу движения во время вращения.
  • Систему колесной базы.
  • Ручки топливную систему.

В большей степени снегоочистительные машины конструируют по таким принципам, чтобы они могли передвигаться, это делает передвижние и удобными во время использования.

Мотор

К числу главных технических деталей относятся:

  • мотор;
  • несущая рама;
  • рукоятка управления;
  • труба, которая будет выбрасывать снег;
  • бак для топлива;
  • ковш, захватывающий снег.

Хорошие ручные снегоуборочные машины своими руками, чертежи которых можно найти в интернете, будут всегда работать исправно, только если их аккуратно собрать. Кроме этого, следует обратить особое внимание на узлы, для этого и рекомендуется все трижды проверить и просчитать.

Если у вас не нашлось каких-то деталей в гараже, к счастью, на рынке можно купить все необходимое, и собрать снегоуборщик «лопата» своими руками окажется делом техники. Бывает и так, что на покупку деталей для самодельного инструмента понадобится гораздо больше финансов, но не расстраивайтесь, ведь наверняка в вашем доме найдётся давно вышедшая из строя техника, такая как болгарка, из которой можно сделать снегоуборщик своими руками, более подробную информацию ищите тут.

Пошаговая инструкция

Снегоуборщик “лопата”

  • Изготавливаем раму. Для этого идеально взять металлический уголок или профильную трубу, которую необходимо сделать в соответствии с техническими особенностями агрегата. На этом этапе не стоит забывать о металлических уголках, что будут играть роль опоры для дизельного двигателя.
  • В завершение первого этапа прикрепляем рукоятки, которыми будет проводиться управление, выбрав для этого те, что будут самыми рациональными и удобными для захвата.
  • Мотор. Его можно взять из малогабаритного трактора или с машины для кошения травы, после чего, основательно прикрепить к раме.
  • Чтобы в дальнейшем избежать множества проблем, необходимо сделать ручной запуск двигателя, ведь монтаж генератора и аккумулятора значительно увеличивает вес снегоуборочного агрегата.
  • Крутящийся шнек и заборный ковш. Систему, которая будет собирать снег необходимо сделать из стальных элементов, предварительно разрезав их на необходимые детали, учитывая высоту и длину.
  • Крутящийся шнек можно заменить транспортерной лентой, а для того, чтобы снег выбрасывался на необходимое расстояние, лучше всего приварить трубу из стали выбранного диаметра и необходимой длины.
  • Ковш, а точнее его нижнюю часть необходимо «украсить» пластиковым материалом, что будет с легкостью передвигаться по снегу. Направляющие элементы можно смастерить из простых брусков.
  • Ковш, как вариант, можно соорудить из железа кровельного типа, а его боковые элементы могут быть фанерными. Ширина этой детали не может быть меньше пятидесяти сантиметров. Диаметр трубы, через которую будет отбрасываться снег, не должен быть меньше 16 см, иначе, большие куски могут просто засорять трубу.

Ковш снегоуборщика

Если еще установить пластмассовые накладки, то конструкция будет более легко и гладко ездить по снегу. Но, есть и хозяева, которые предпочитают ставить машину на колеса, что ж, дело ваше, некоторые даже умудряются вместо колес использовать лыжи.

Колесная рама является основой снегоуборочной конструкции. На нее будут крепиться:

  • Рукоятка управления.
  • Мотор.
  • Бак для топлива.
  • Ковш, что захватывает снег с опорными направляющими.
  • Труба, которая выполняет функцию выброса снега.
  • Рабочий инвентарь.

Поэтому следует учитывать то, что ваша машина должна базироваться на платформе, которая будет прочная и одновременно легкая. Не стоит забывать, что именно вы будете выполнять функцию основной тяговой силы. Если же вам это не под силу, то вы всегда можете купить самоходный бензиновый снегоуборщик Патриот, управление которым гораздо проще.

Платформа снегоуборщика

Особенности комплектации

Снегоуборочные машины могут быть одноступенчатыми и двухступенчатыми.

В одноступенчатых снегоуборщиках,  благодаря исправной работе шнека, снег собирается и отбрасывается на необходимое расстояние. По своей форме, он похож на вал кухонного комбайна для рубки мяса, или как писалось ранее, на штопор.

Двухступенчатые машины оборудованы шнеками и специальным лопастным ротором, который работает одновременно со шнеком. Ротор устанавливается на приводной вал таким образом, чтобы лопасть была выдвинута перед шнеком. Это значительно упрощает очистку снега, особенно момент вхождения ковша машины в снег. Чтобы вам было более понятно строение данного агрегата, предлагаем пройти по этой ссылке и рассмотреть один из вариантов роторного снегоуборщика для мотоблока Нева, но не стоит забывать, что существует множество других вариантов.

В основном лопасть ротора бывает пластиковой или металлической.

Для личного пользования идеально подойдет, как и одноступенчатая, так и двухступенчатая очистительная машина. Ваш выбор должен основываться на задачах, которые будет выполнять агрегат. Если в вашем городе не такие суровые и снежные зимы, смело конструируйте шнековую машину.

Для более снежных городов рекомендуется выбирать вторую комбинацию.

Снегоуборочные машины бывают также электрические и бензинные.

Изначально, следует определиться с тем, какая снегоуборочная машина нужна – бензиновая или электрическая? Здесь необходимо учитывать объем будущих работ, ведь если вы собираетесь убирать снег с пешеходной дорожки и расчищать дорожку к машине, то выгоднее будет соорудить эклектическую модель.

Она менее маневренна, но более доступна и выгодна в эксплуатации.

Если вы все-таки остановили свой выбор на эклектическом двигателе, обратите внимание на то, что классический электрический шнур, который используется в быту, при минусовой температуре потеряет свои технические особенности и может перестать работать. Поэтому мы не советуем вам собирать данный агрегат в собственном гараже из подручных материалов, ведь впоследствии у вас уйдёт много денег и сил на его ремонт. Лучше приобретите электрический снегоуборщик Хускварна, который стоит дороже, но прослужит вам не один сезон.

Поэтому рекомендуется приобретать специальные провода, которые будут «не бояться» морозов.

Бензиновый агрегат подойдет в том случае, если вы будете очищать площадку большой площадью. Как только вы определитесь с типом мотора, вам следует остановиться на основе для будущей машины – будет ли этот агрегат сооружен с нуля или же вы возьмете старый мотоблок как его основу?

Бензиновый снегоуборщик

Второй вариант значительно облегчает задачу, ведь чтобы превратить эту деталь в снегоуборочную машину, достаточно сделать переднее оборудование навесного типа, который будет внешне похож на ковш и шнек и будет вращать лопасти, что посажены на ротор, расчищая при этом снег.

Модели из бензина все-таки считаются более универсальными, но цена их обслуживания и цена покупки деталей намного выше. Если же вас это не пугает, то смело жмите сюда и сможете ознакомиться с тем, как собрать бензиновый самоходный снегоуборщик своими руками.

Просчитайте все плюсы и минусы и выберите сами, какой тип мотора вам больше всего подойдет.

Ручной снегоуборщик подвергается большой опасности, в ковш могут попасть большие или мелкие камни в результате чего, может перестать работать двигатель. Чтобы предотвратить эти неприятные моменты, конструкцию агрегата необходимо оборудовать болтами-предохранителями или втулками.

Благодаря им к приводному валу будет присоединяться шнек и ротор. Если нагрузка достигла максимума, они сломаются, но при этом двигатель останется целым.

Полезные советы и предупреждения

Ниже приведены рекомендации, которые помогут избежать негативных последствий после сооружения снегоочистительной машины:

    • Тщательно выбирайте подшипники, что используются для того, чтобы шнек вращался. Они должны соответствовать единственному требованию – эти элементы обязаны быть закрытыми. В ином случае снег, попадая внутрь, будет быстро выводить агрегат из строя.
    • Если вы хотите сэкономить деньги, выбирайте для изготовления машины подручные средства. К примеру, многие умельцы используют для изготовления шнека не транспортную ленту, как принято делать, а боковину от автомобильной покрышки.
    • Мотор необходимо крепить так, чтобы его осмотр для технического обслуживания не вызывал трудностей.

Бензиновый бак

  • Бензиновый бак необходимо располагать сверху, при этом он не должен быть слишком вместительным. Его максимум – 2,5 литра.
  • Снеговую машину можно сделать гораздо симпатичнее, если ее предварительно покрасить в яркий цвет. Конечно, она будет отличаться от заводской, но прослужит вам точно не меньше.
  • Прежде чем приступить к работе, необходимо убедиться в том, что у вас есть все нужные детали и материалы, в противном случаи вы потратите много времени и сил на покупку недостающих элементов.

Если взять во внимание данные советы, то сконструировать машину для уборки снега своими руками под силу всем, кто знает, что такое слесарные инструменты. Однако, если вы решили, что лучше приобрести полноценное устройство от мирового производителя, то советуем присмотреться к бензиновому снегоуборщику CMI 163, который обладает несомненным преимуществом-прекрасным соотношением цены и качества.

Заключение

Снегоочистительная машина избавит от многих неудобств, он без лишних проблем очистит необходимую площадь. За несколько минут такая машина может очистить тропинку от 12 кубических метров снега.

Снегоочиститель выбрасывает снег с большой скоростью, что позволяет рационально проводить очистку, если заранее составить план. Это, конечно, быстрее чем работать лопатой. Можно сделать вывод, что прочитав эту статью, мужчины больше не будут интересоваться вопросом: «Как сделать ручной снегоуборщик?».

На самом деле ничего сложного в его конструирование нет. Главное — внимательно изучите его основные узлы и четко спроектировать все детали. Во время работы нужно учитывать местность, в которой вы живете, и прислушиваться к мнению людей, что также создали такие снегоочистительные машины.

machinspec.com

Снегоуборочная машина своими руками и ее устройство

Для того, чтобы изготовить снегоуборочную машину своими руками, следует, в первую очередь определиться с выбором типа проектируемого устройства, отталкиваясь от собственных потребностей.

Существует возможность сконструировать шнековую модель – как одно-, так и двухступечатую, шнекороторную. Первой будет достаточно для эксплуатации в условиях редких обильных снегопадов, вторая пригодится жителям суровых климатических зон с продолжительными и богатыми на снег зимами.

Выбор типа привода

В зависимости от двигателя, используемого для приведения в действие снегоуборщика, последние подразделяют на электрические и бензиновые.

Устройства с электроприводом предназначены для выполнения работ вблизи точки подключения к электрической сети (розетки), то есть могут быть использованы только вблизи дома. Такие машины более экономичны с точки зрения расхода энергетических ресурсов в пересчете на деньги, но менее маневренны.

Важно! Если вы собрались конструировать снегоуборочную машину с электрическим приводом, имейте в виду, что стандартный электропитающий кабель в условиях пониженных температур становится хрупким, теряя свою эластичность. Отдавайте предпочтения кабельным изделиям типа ПГВКВ, КГ-ХЛ и т.п.

Кроме того, агрессивные условия окружающей среды, в частности, повышенная влажность, являются опасными для электрического двигателя, поэтому последний обязательно должен быть хорошо гидроизолирован.

Бензиновый снегоуборщик

Бензиновые снегоуборщики принято считать более универсальными, но и цена таких устройств, и расходы на их эксплуатацию и обслуживание заметно выше, чем в случае с электрическими снегоуборочными агрегатами.

Соответственно, при выборе двигателя также учитываются индивидуальные потребности потребителя и особенности работ, которые вашему снегоуборщику предстоит выполнять.

В качестве привода для снегоуборочной техники можно использовать двигатель от мотоблока или газонокосилки. Достаточно будет взять привод мощностью 6,5 лошадиных сил. Целесообразно предусмотреть такое устройство снегоуборщика, при котором двигатель монтируется на быстросъемную платформу (в целях облегчения его обслуживания, демонтажа или ремонта).

Помимо этого, рационально организовать запуск мотора в ручном режиме по той причине, что дополнительная установка аккумулятора и генератора значительно утяжелит создаваемую конструкцию, что, в свою очередь, ухудшит характеристики ее маневренности и управляемости.

Кроме того, для уборки снега можно применять полноценный мотоболок, в котором все равно нет необходимости в зимнее время года. Для этого используются специальные снегоуборочные насадки (снегоотбрасыватели) – как заводского производства, так и самодельные.

Виды снегоотбрасывателей

Снегоотбрасыватели встречаются в трех вариантах исполнения:

  • вращающиеся щетки;
  • подвесная лопата с ножами;
  • роторный снегоотбрасывтель.

Роторный снегоотбрасыватель

  1. Первый вариант представляет собой жесткие вращающие щетки, крепящиеся под навесом вращающегося шнекового элемента. Ширина захвата изделия такого типа может достигать 1 метра. В таких отбрасывателях снега возможно отрегулировать угол данного захвата в трех направлениях: вправо, влево и вперед. Щеточные стегоочистители идеально подходят для недавно выпавшего снега, а также для очистки поверхностей, оформленных декоративным покрытием, повреждение которого весьма нежелательно.
  2. Второй вариант исполнения, подвесная лопата с ножами, присоединяется к тяговому устройству посредством универсальной сцепки. Нижняя сторона лопаты прорезинена во избежание возникновения повреждений – как очищаемой поверхности, так и самой лопаты. При работе такого устройства воплощается в жизнь принцип мини-бульдозера: оно взрыхляет слой снега, захватывая его и перенося в отвал. Ширина захвата, как у и вышеописанной модификации, достигает 1 метра. Лопаточные снегоуборщики подойдут для уже залежалого снежного покрова.
  3. Снегоочистители роторного типа считаются самыми эффективными моделями. Основными элементом их конструкции является шнек с колесом, на котором имеются лопасти. Приведенный во вращение, от захватывает снег, перемещая его вверх при помощи колеса. Снежные массы, проходя через специально предназначенный для этого раструб, выбрасываются достаточно далеко за пределы очищаемой площадки. Это самый производительный вариант исполнения снегоотбрасывающей насадки.

Снегоуборочная техника для дома своими руками

Итак, стандартный ручной снегоочиститель состоит из таких неотъемлемых частей, как колесная рама, двигатель, топливный бак (если двигатель функционирует по принципу внутреннего сгорания) и снегоотбрасыватель (ковш, лопатка, щетки и т.п.). Важно, чтобы база снегоуборщика была легкой и прочной одновременно.

Давайте рассмотрим, каким образом можно соорудить снегоочиститель с насадкой роторного типа своими руками. Его конструкция являет собой корпус из металла со шнековым валом внутри. Вал в данном случае можно использовать готовый либо сделать его самостоятельно.

Для вращения такого вала можно использовать подшипники под номером 203 либо 205.

Важно! Подшипники в обязательном порядке должны быть закрытого типа. Это необходимо для предотвращения попадания на них снега. В качестве защитного кожуха в данном случае может выступить опора от кардана старого автомобиля.

Для создания шнекового вала можно использовать трубу диаметром 25 миллиметров, которую следует пропилить насквозь в целях фиксации лопаток, необходимых для отбрасывания снега. Помимо этого, данную трубу необходимо снабдить двумя парами резиновых колец диаметром 28 сантиметров, которые можно вырезать из старой покрышки или транспортерной ленты.

Лопатки изготавливаются из листовой металла. Для этого следует вырезать из него четыре диска и, разрезав их пополам, изогнуть каждую деталь в виде спирали. Далее полученные спирали следует приварить к шнековой трубе в одну целостную спираль по четыре штуки с каждой стороны.

На концах этой же трубы крепятся подшипники. Чтобы собираемая конструкция с легкостью входила в подшипники, в ней можно сделать два пропила и слегка ее обстучать. Такие манипуляции позволят дополнительно уменьшить диаметр шнекового вала. Продолжением вышеописанной трубы должен служить желоб, предназначенный для выброса снега. Его диаметр должен превышать ширину металлической лопатки на шнеке.

Для изготовления корпуса шнека подойдет листовой алюминий. Указанный корпус крепится по краям снегоуборщика посредством болтовых соединений, которые следует надежно затянуть гайками. Ротор должен вращаться внутри барабана, в качестве которого можно приспособить алюминиевый котел объемом 20 литров. Он будет крепиться к передней стенке корпуса при помощи заклепок.

Ротор снегоуборочной машины приводится в действие посредством системы переходников от заднего вала отбора мощности мотоблочного устройства. Такие переходники обычно поставляются в комплекте к заводской насадке-снегоотбрасывателю. В нашем же случае придется приобрести их дополнительно.

Помимо вышеизложенного, необходимо собрать крутящий механизм передачи от мотоблока к снегоочистительной насадке. В этом качестве может выступить ремень А-100 и соответствующий шкив. В результате мы получим систему, в которой посредством клиноременной передачи крутящий момент подается с привода на вал мотоблока, который, в свою очередь, совмещен с валом снегоотбрасывателя.

Полезные советы

Напоследок представляем вашему вниманию несколько полезных советов по изготовлению и экспулатации снегоуборочной техники; они помогут вашему изделию прослужить как можно дольше без нареканий и отказов:

  • во избежание попадания внутрь конструкции, в частности в ее приводной механизм, осколков льда либо камней целесообразно добавить в ее состав специализированные предохранительные болты либо втулки;
  •  одним из основных рабочих элементов снегоочистительной машины являются ее подшипники, которые во многом влияют на длительность срока эксплуатации изделия на отказ; в связи с этим следует внимательно выбирать данный элемент конструкции, контролируя качество его исполнения;
  •  целесообразно отдавать предпочтение именно ременной, а не жесткой передаче по той простой причине, что велика вероятность заклинивания подвижных элементов конструкции в результате попадания в них льда или камней;
  • снегоуборочная техника, сконструированная на базе мотоблочного устройства, в обязательном порядке должна храниться в тепле – соблюдая это простое правило вы избавите себя от необходимости растрачивать драгоценное время и не менее драгоценное топливо на прогрев двигателя перед началом эксплуатации устойства;
  • не стоит забывать о необходимости периодической замены масла для редукторного механизма; в зимнее время масло должно быть более жидким, так как в условиях пониженных температур оно достаточно быстро может загустеть.

sadovod.guru

Сделать снегоуборщик своими руками можно из бензопилы или электромотора

Мотоблоки, применяемые практически в каждом подворье, относятся к сезонным механизмам. Весной вспашка и посевная, летом обработка культур, осенью – уборочная страда. В зимнее время эти полезные приспособления простаивают, теряя экономическую эффективность.

А ведь достаточно сделать к мотоблоку еще одно приспособление, и вы получите самодельный снегоуборщик.

Практически на всей территории России, уборка снега становится обязательной процедурой за пределами крупных городов. Чтобы механизировать этот процесс с малыми финансовыми затратами, мы расскажем, как построить снегоуборщик своими руками.

Принцип работы шнекового механизма

Чтобы изготовить правильный снегоуборщик, чертежи или хотя бы эскизы обязательны.

Прежде чем начать разработку собственного проекта, надо разобраться в устройстве снегоуборочного механизма. Камера, в которой установлены шнеки, нижним срезом движется по твердому грунту, подбирая в свою полость снег, как нож бульдозера.

Внутри установлена роторная шнековая конструкция, которая перемещает снег в сторону выходного отверстия. Эта часть конструкции может быть как посередине, так и с одного бока камеры. Если ширина захвата составляет 1 м и более – целесообразно выполнить приемное отверстие посередине, чтобы равномернее нагружать ротор.

Кроме спирально расположенных шнеков, ротор оснащен подбрасывающими лопатками, с помощью которых снег попадает в приемное отверстие. Далее вступает в действие механизм, выталкивающий снег через раструб в нужном направлении, или погружающее его в кузов идущего рядом транспорта.

Снегоуборщик своими руками – типы конструкций

Главное различие шнековых снегоуборщиков, не по способу собирания снега, а по возможности перемещения.

  1. Пассивные конструкции. Механизм такого типа оператор перемещает самостоятельно, силовая установка приводит в действие лишь сам ротор. Такая конструкция проста в изготовлении, но вам придется прилагать немалые усилия при уборке снега, особенно – если покров высокий и плотный.

    Снегоуборочная машина оснащается легким маломощным мотором, например, от бензопилы. Или же можно приспособить электромотор, если территория очистки расположена неподалеку от точки подключения к электроэнергии.

    Иногда навешивают такой снегоуборщик на мотоблок. Только вам понадобится вал отбора мощности, для привода шнекового механизма. Тогда самоходность обеспечивает сам мотоблок, а часть мощности идет на привод для уборки снега;

  2. Самоходные конструкции. Самодельный снегоуборщик такого типа изначально проектируется, как способный перемещаться самостоятельно. Либо на раму устанавливается привод ведущих колес, либо в конструкцию интегрируется мотоблок с собственными колесами.

    Создать такой проект сложнее, но это окупается удобством применения и меньшими силами, которые вы тратите при уборке снега;

  3. Существуют еще снегоуборщики отвального типа. Для работы требуется лишь изготовить отвал полукруглого сечения. Однако у такой конструкции есть серьезные недостатки.

Во-первых, для такого уборщика требуется очень мощный мотор, поскольку во время работ, на отвал действует большое сопротивление снега.

Во-вторых, качество уборки оставляет желать лучшего. На краю расчищенной дороги остаются плотные сугробы, которые убрать сложнее, чем целинный снег.

В тоже время, шнековый уборщик равномерно разбрасывает взрыхленный снег на большой площади, не создавая плотных куч.

Как сделать своими руками шнековый снегоуборщик?

Прежде всего, делаем снегоуборочную камеру, в которой будет работать роторный шнек. Она должна быть бочкообразной формы, с приемным сектором не менее 120°.

Изготовить ее можно из листовой стали толщиной 2 мм, или из листов алюминия 3 мм толщиной. Отлично подходит рифленый алюминий, используемый для оборудования внедорожников. Он более жесткий, за счет отформованного рисунка.

Самым экономным вариантом является оцинкованный железный лист. Учитывая малую прочность, боковины лучше изготовить из фанеры или текстолита.

Теперь о самой ответственной части механизма – о шнеках. Их можно сварить из листовой стали (или того же алюминия), а можно вырезать из плотной резины, от старого конвейера, используемого на зернохранилищах или в рудоуправлении. Если вы можете попросить на шиномонтаже старые покрышки – из боковин получаются отличные лопасти для шнека.

Изготовление ротора из стального листа требует аккуратности и тщательной разметки. Мало того, сто спираль должна быть вырезана абсолютно симметрично, шаг вращения необходимо выдержать по всей длине конструкции. Сварка сегментов выполняется при помощи кондукторов, которые можно изготовить из пары тисков.

Закидывающие лопатки делаются из более толстого металла, поскольку на них ложится нагрузка подброса уже утрамбованного снега.
В результате должна получиться вот такая конструкция.

Важно! При разработке роторного шнека не перепутайте направление вращения и синхронизируйте его с закидывающими лопатками. Правильно собранный механизм позволяет обойтись без дополнительного ротора в выходной трубе. Силы шнека будет достаточно, чтобы самодельный снегоуборщик отбрасывал снег на достаточное расстояние.

Готовый шнек можно приспособить на мотоблок, установить на колеса и перемещать его самостоятельно. Или даже закрепить на раму впереди внедорожника или пикапа. Главное – обеспечить подачу крутящего момента на рабочий вал.

Силовая установка для шнекового снегоуборщика

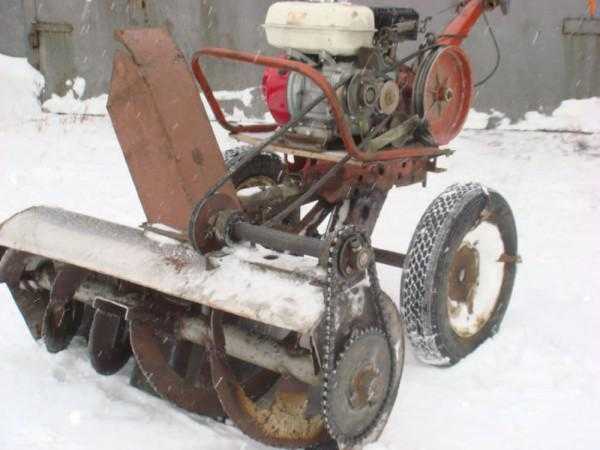

Если вы решили собрать снегоуборщик своими руками на базе мотоблока – конструкция привода лежит на поверхности. При наличии вала отбора мощности, вы просто выводите кардан, цепную или ременную передачу на вал шнека, и придумываете механизм сцепления. Нет необходимости вращения вала вхолостую.

Если ваш мотоблок оснащен только редуктором – необходимо будет выполнить отвод ременного или цепного привода к шнеку от ведущей оси. Передаточное отношение шкивов или цепных звездочек подбираете в сторону увеличения оборотов.

Шнек работает более эффективно на высокой скорости, червячный принцип действует лишь на очень плотном снегу. То есть, вал шнека должен вращаться в 2-3 раза быстрее вала колес.

Если на выходной трубе есть дополнительный роторный механизм выброса – его скорость должна быть еще выше, поскольку объем снега в центре шнека максимальный, и его надо выбросить из камеры как можно скорее.

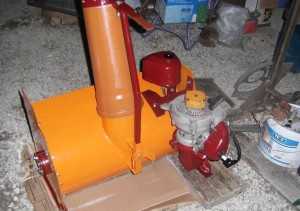

Снегоуборщик из бензопилы

Если нет необходимости убирать подъездные пути к дому и гаражу, снегоуборочная машинка может быть легкой и компактной. Ширина рабочей области не более 50 см. Такая конструкция не обязательно делается самоходной, да и мотор ей нужен не такой мощный. Например – от бензопилы.

Камеру со шнеком изготавливаем так же, как в предыдущем варианте. Только материалы и размеры выбираем соответствующие. Шнек на один оборот в каждом крыле камеры, вторичный ротор на выходной трубе не нужен.

Перемещаться такой снегоуборщик может на импровизированных полозьях, установленных по краям камеры. Вместо штанги, от бензопилы подается цепной привод к ротору. Ведущая звездочка остается прежней.

Дополнительного механизма сцепления не требуется, штатный фрикцион бензопилы справляется с этой задачей на отлично.

Единственное, о чем следует позаботиться – о развесовке. Поскольку двигатель от бензопилы крепится с одной стороны (в центре это сделать невозможно, мешают подающие лопатки), ручку управления необходимо сместить от центра в сторону крепления мотора. Тогда работать будет удобнее.

Выводная труба изготавливается из пластикового водовода. Диаметра 120-150 мм вполне достаточно для такого объема снега.

Такой компактный снегоуборщик за несколько минут расчистит дорожки в вашем дворе, и на его изготовление уйдет не так много времени. А летом бензопила демонтируется со шнека и используется по назначению.

Все подробности и секреты изготовления самодельного снегоуборщика из бензопилы в этом видео. Не нужен даже чертеж, все наглядно и подробно показано и объяснено.

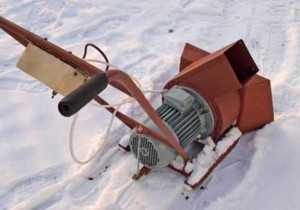

Электрический снегоуборщик своими руками

При наличии условно бесплатного электромотора мощностью 1-3 кВт, можно на его базе создать производительную снегоуборочную машину.

Важно! Экономика в данной конструкции работает лишь тогда, когда длина питающего провода не превышает 30 м. Учитывая агрессивные условия эксплуатации, провод должен быть высокого качества, а стало быть, дорогим в плане стоимости. Обычный удлинитель для компьютера не подойдет.

Учитывая конструктивную особенность электромотора, механизм уборки можно выполнить не шнековым, а роторным. Рабочая насадка одевается непосредственно на вал двигателя, скорость работы высокая.

В качестве рабочей камеры можно использовать «улитку» от вентиляционной системы. Имеющийся раструб отлично подходит для выброса снега. Размер установки позволяет перемещать ее вручную.
Какой бы не была конструкция вашей снегоуборочной машины – главное, что вы сэкономили на ее покупке.

obinstrumente.ru

Снегоуборщик своими руками - поэтапная инструкция

Когда белый пушистый снег покрывает все вокруг, радуются все – и дети, и взрослые. Правда, если речь идет о владельцах частных домов, то им приходится изрядно попотеть, когда во дворе образуются снежные заносы. Но можно облегчить этот непростой труд, например, сделав снегоуборщик своими руками. Давайте узнаем, что для этого нужно и как выполнить такую задачу.

Первую снегоуборочную машину придумали в стране, которая славится своими снежными зимами. Речь идет о Канаде, житель этой страны по имени Роберт Харрис запатентовал такое устройство в 1870 году. Тогда ему понадобился аппарат для того, чтобы очищать от снега железнодорожные пути. А вот первый роторный снегоуборщик, который уже выпускался промышленными масштабами, создал механик Орандж Джулл. В 1884 году патент на его детище купили браться Лесли, которые вплоть до 1971 года производили такую технику.

В эпоху создания первых снегоуборочных машинах владельцы частных домов и не представляли себе, какими они станут компактными и удобными.

Если же говорить от самоходных машинах, то оборудование, убирающее снег на собственном ходу, изобрел Артур Сикард из Монреаля. Кстати, новатор не остановился на создании машины: он открыл свою фирму, которая существует по сей день, а ее техника считается лидером в плане надежности и производительности.

Снегоуборщики для частного применения появились достаточно поздно: в 1952 году. Создали их инженеры американской компании Toro. Буквально за один год существования изобретения фирма продала таких устройств более 30 тысяч!
К настоящему времени подобные агрегаты усовершенствовались и представляют собой компактные и легкие в применении машины. Но их стоимость такова, что купить их могут себе позволить не все домовладельцы. Именно поэтому многие умельцы пробуют изготовить самодельные снегоочистители. Как они это делают и что для этого нужно, далее расскажем подробнее.

Чтобы изготовить самостоятельно подобный агрегат, необходимо сначала подготовить для него материалы. Но начать стоит с изучения видов оборудования, чтобы выбрать тот вариант, который вы сможете сделать самостоятельно.

Снегоочистительные машины делятся на две группы, в зависимости от того, передвигаются ли они за счет работы двигателя или в ручном режиме. Первый вариант предполагает, что машина в буквальном смысле ездит сама, а напоминает она больше мини-трактор. Но для этого придется выбрать мощный мотор – от 10 л.с., а также суметь собрать конструкцию таким образом, чтобы двигатель заставлял работать не только рабочие детали, но и колесные пары.

При желании и наличии деталей можно сделать и полноценную самоходную снегоуборочную машину.

Гораздо проще в изготовлении снегуборщики, которые передвигает человек. Именно его и попробуйте изготовить в соответствии с нашими рекомендациями. Для этого вам понадобится:

  • колесная рама;
  • двигатель;
  • топливный бак;
  • рукояти управления;
  • снегозахватывающий ковш;
  • труба для выброса снега.

Еще перед тем, как начинать делать самодельный снегоуборщик, нужно определиться, на каком двигателе он будет работать. Например, он может запускаться от электропривода. Но тогда им реально убирать снег только недалеко от дома. Зато такой агрегат будет более экономичным.

Снегоуборочная машина на бензиновом двигателе считается маневренной и универсальной. Правда, в обслуживании она дороже. Так что при выборе стоит помнить обо всех этих нюансах.

Делая снегоуборочный агрегат своими руками на электроприводе, нужно выбирать кабель, который рассчитан на использование при минусовых температурах.

Еще снегоуборщик может быть одно- и двухступенчатым. Первый работает за счет того, что быстро вращающийся шнек принимает и отбрасывает снег. Во второй модели кроме шнеков работает еще и лопастный ротор. То есть сначала в снежную массу входит ротор, а затем свою часть работы выполняет шнек. Считается, что такой вариант необходим для регионов, где зимы особенно щедры на снег.

Также для любого исполнения снегоуборочной машины стоит выбирать самые легкие детали, если она будет двигаться за счет тяговой силы человека. Ведь работать с ней будет гораздо проще.

Пора переходить от теории к практике и приниматься за изготовление снегоуборочной машины. На первом этапе необходимо сделать раму. Ее можно сварить из металлического уголка. Затем к раме нужно прикрепить металлические планки, которые необходимы для крепления платформы для двигателя. Сюда же прикручиваются и рукояти для управления.

Второй этап – это установка двигателя на платформу. Ее делают съемной для того, чтобы можно было облегчить процесс обслуживания и ремонта мотора.

Третий этап – это подготовка ковша, шнека и направляющих. Например, ковш можно сделать из кровельного железа, а его боковины изготавливают и из фанеры. Что касается ширины этой детали, то оптимальный размер – это 50 см.

В качестве привода шнека можно использовать ремень или цепь.

Чтобы сделать вывод для отброса снега, можно использовать просто кусок канализационной трубы. Ее диаметр должен быть в пределах 160 мм.

Для шнеков подойдет транспортерная лента, а прикрепляют их к приводному валу, который можно сделать из металлической пластины. Направляющие делают из обычных брусков. С помощью пластмассовых накладок им можно придать большую гладкость, тогда вся конструкция будет лучше скользить по снегу. Однако некоторые умельцы предпочитают ставить снегоуборщик на колеса. Что выбирать – лыжи или колеса, личное дело каждого мастера. Кому-то больше нравится работать с конструкцией на колесах, а другие находят, что с ними машина грузнет в снегу.

Стоит добавить несколько важных рекомендаций, которые помогут избежать разочарования после изготовления снегоуборочной машины. Например, в конструкцию ковша стоит добавить такие детали, как втулки или предохранительные болты. А именно, ими нужно прикрепить ротор и шнеки к приводному валу. Потому что они не пропустят к двигателю крупногабаритные предметы, несущие угрозу двигателю. В противном случае есть риск, что его заклинит.

Второй важный нюанс – это выбор подшипников, которые необходимы для вращения шнека. К ним имеется единственное требование – эти детали должны быть закрытыми. В противном случае вовнутрь попадет снег, и оборудование быстро выйдет из строя.

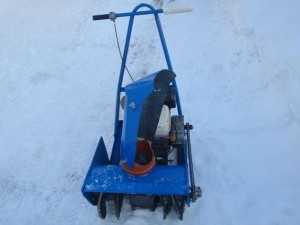

Стоит добавить, что для изготовления самодельного снегоуборщика можно подбирать любые подручные средства. Например, некоторые умельцы делятся, что вместо транспортерной ленты для изготовления шнека использовали боковину автопокрышки. Наконец, готовую снегоуборочную машину можно сделать гораздо симпатичнее, если уже в готовом виде ее подкрасить – скорее всего, она будет выглядеть ничем не хуже, чем заводская, а прослужит долго и верно.

strmnt.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
