Перекрытия по металлическим балкам: варианты, материалы, оборудование

Дата: 22 января 2018

Просмотров: 3347

Коментариев: 0

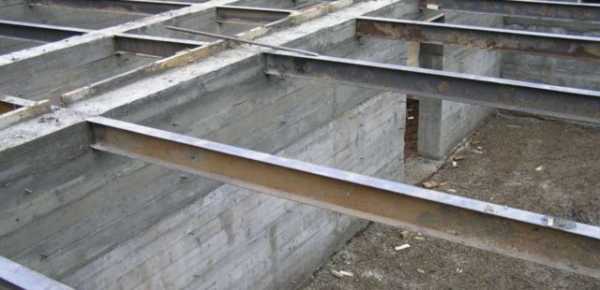

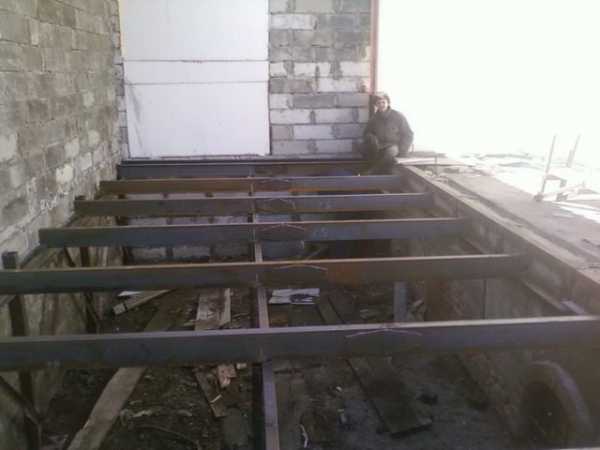

Перекрытие по металлическим балкам


Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

  • перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;
  • монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
  • составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

  • двутавр номер 16 или 20;
  • швеллер высотой до 20 см;
  • уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

  • бетонная смесь для формирования цельной основы;
  • стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
  • строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

  • деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
  • полиэтиленовой пленки для гидроизоляции бетонного массива;
  • подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

  • бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
  • сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

  • повышенной надежностью;
  • высоким запасом прочности;
  • длительным ресурсом эксплуатации;
  • увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

Наряду с преимуществами, имеются и слабые стороны:

  • трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
  • необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

  • общий вес;
  • нагрузочную способность;
  • площадь формируемой поверхности;
  • расстояние между балками;
  • ширину пролета.

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

  • 0,075 т/м2 – для перекрытий чердачных помещений;
  • 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

  • прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
  • при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Однако есть у них и недостаток – они подвержены коррозии

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

  1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
  2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
  3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
  4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
  5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
  6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
  7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

Правильный расчет перекрытия по металлическим балкам очень важен

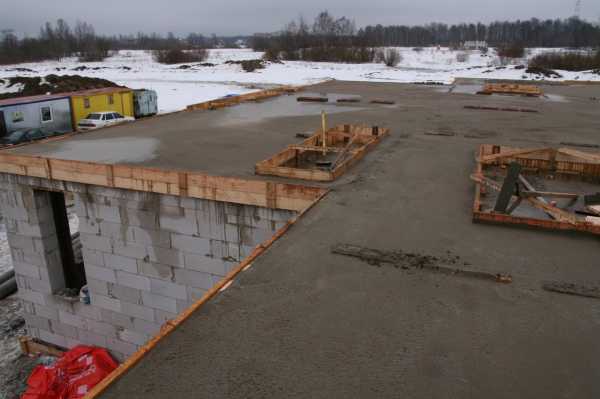

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

  1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
  2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
  3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
  4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
  5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

pobetony.ru

Легкие межэтажные балочные перекрытия

Неотъемлемой конструкцией при возведении дома является перекрытие, перекрытия делятся на такие типы: междуэтажные, подвальные, цокольные, чердачные. Легкие перекрытия делятся на балочные и безбалочные. Давайте рассмотрим из чего на сегодняшний день можно сделать легкое перекрытие.

Балочное перекрытие из дерева

При возведении деревянного перекрытия нужно учитывать, что максимальная длина пролета для данного материала составляет 5 метров и 6 метров для чердачных перекрытий.

Таблица расчета деревянного межэтажного перекрытия при шаге балки 1 метр, нагрузка 400 кг/м².

Длина пролета \ метров Размеры балок
2 5x150
3 100x175
4 125x200
5 150x225

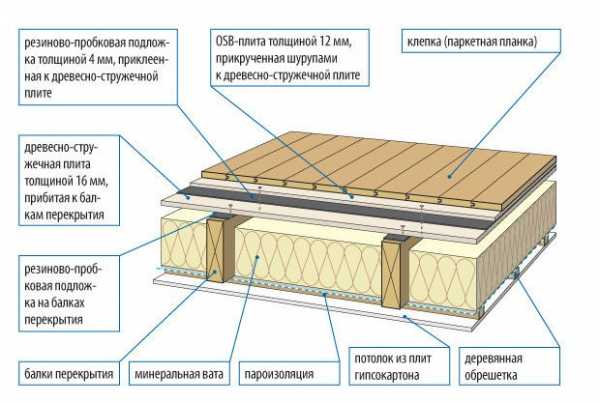

Деревянное межэтажное перекрытие представляет собой пирог из настила, балок, и утеплителя и звукоизоляционного материла.

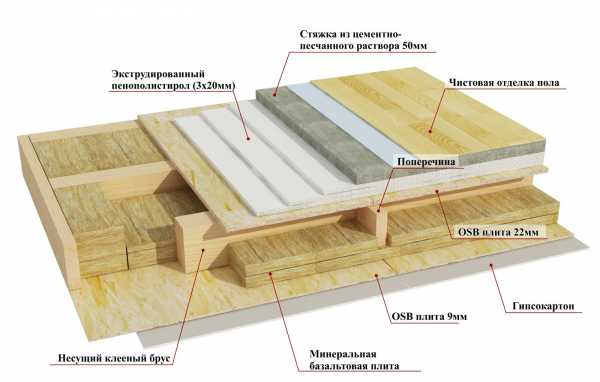

Схема балочного перекрытия

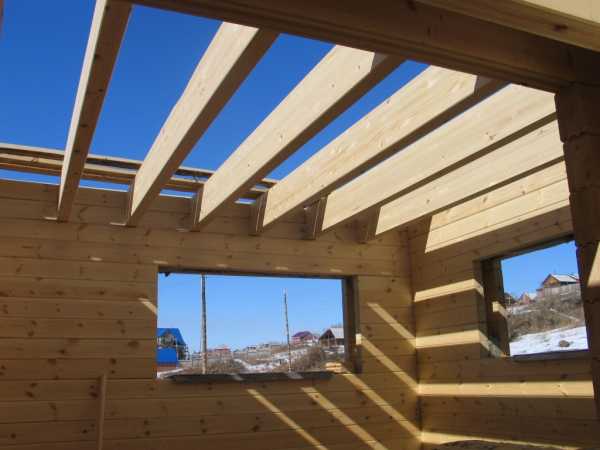

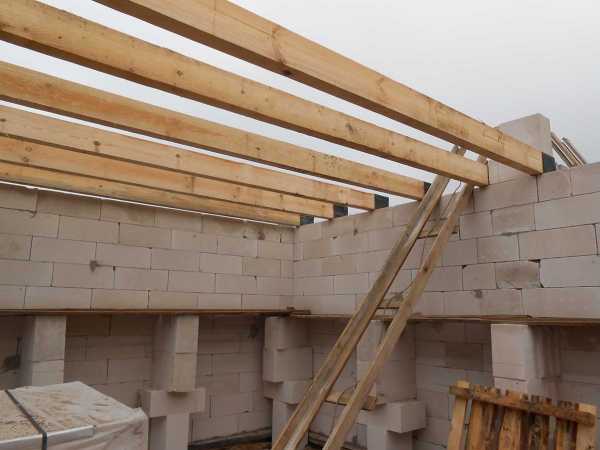

На фото ниже, устройство деревянного перекрытия для стен из кирпича и газобетона.

Деревянные фермы перекрытия

Кроме традиционного деревянного перекрытия существуют готовые решения, например деревянные фермы, они бывают полностью деревянные или с металлическим и раскосами и стойками. Как утверждает производитель несущая способность такого перекрытия выше, чем у традиционных видов деревянного перекрытия. Дерево конструкции уже обработано необходимыми химикатами, так что после доставки сразу можно приступить к монтажу.

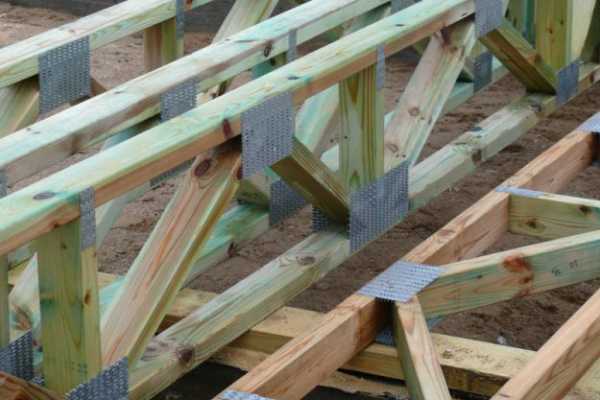

Фермы с зубчатыми пластинамиМеталлодеревянные фермы

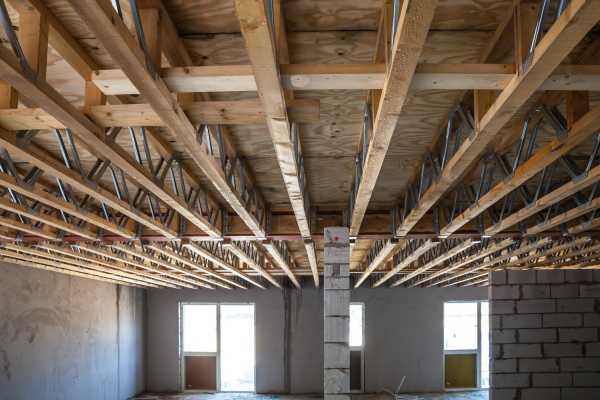

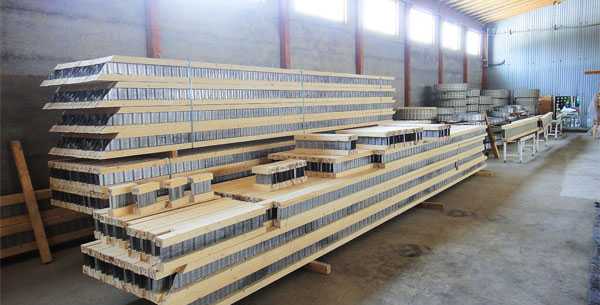

Двутавровая деревянная балка

При изучении данных конструкций получил большое изобилие вариантов исполнения. Основа выполнена из двух брусьев, а мембрана из osb (БП), фанеры (БДК), металлопрофиля (ХТС) с использованием ЛВЛ бруса. Максимальный пролет, который обещает производитель 7-8.5 метров до нагрузки в 400 кг/м².

БДК балкиХТС балки

Длина пролета 3-6 метров и более, балки укладываются с шагом 1 метр.

Основные параметры расчета, высота балки это 1/20 длины проема, ширина балки вычисляется из пропорции 5:7, где 5 это ширина балки.

Ниже приведена таблица расчет двутавровой балки для разных пролетов и шага балки.

Общая нагрузка, кг/ ² Пролет 6 м. № двутавра при шаге, мм Пролет 4 м. № двутавра при шаге, мм Пролет 3 м. № двутавра при шаге, мм
1000 1100 1200 1000 1100 1200 1000 1100 1200
300 16 16 16 10 12 12 10 10 10
400 20 20 20 12 12 12 10 10 10
500 20 20 20 12 12 12 10 12 12

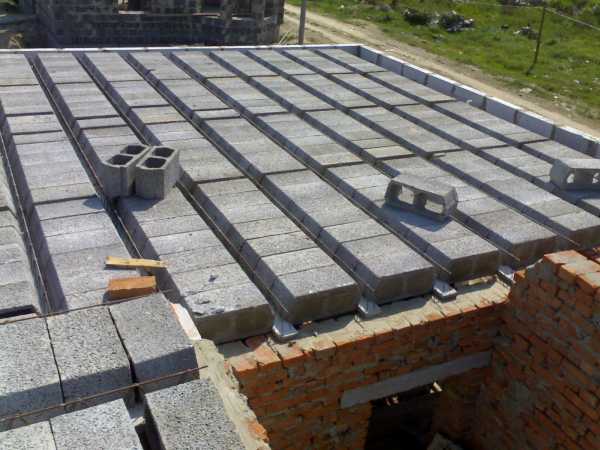

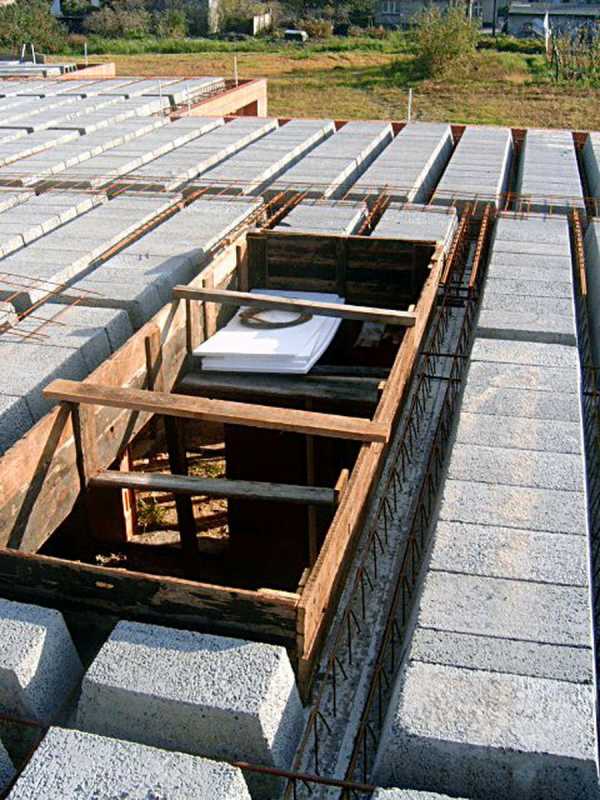

Сборно-монолитное перекрытие

Облегченный вариант бетонного перекрытия (монолитное балочное перекрытие),  основная несущая деталь это бетонная балка, изготовлена из высокопрочного бетона, внутри которой сварен треугольный каркас из арматуры диаметром 6-16. С длиной пролета в 8 метров сборно-монолитное перекрытие способно выдержать нагрузку в 400-700 кг/м².

Между бетонных балок закладываются специальные блоки из полистиролбетона или газобетонные. Далее поверх укладывается металлическая сетка и заливается бетоном, на фото более подробно показа технология.

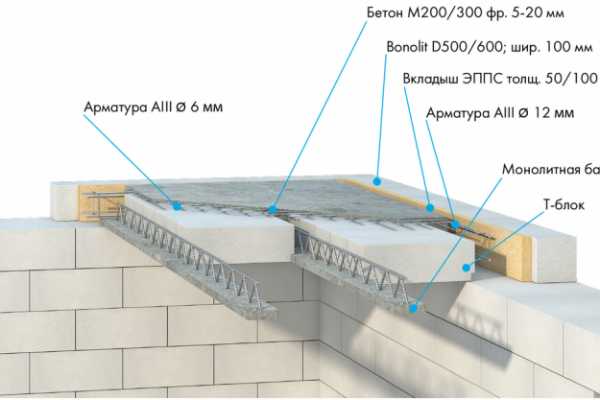

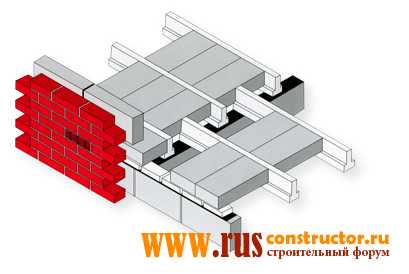

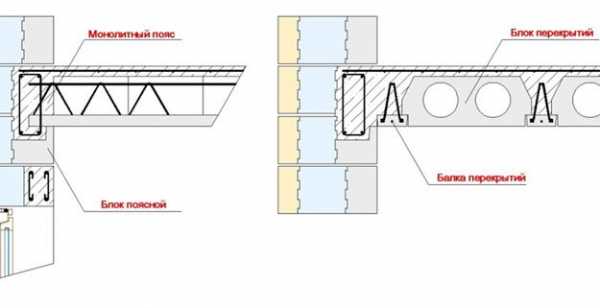

Сборно-монолитное перекрытие из газобетонаСхема сборно-монолитного перекрытия

На этом мы закончим список легких перекрытий, кроме того существуют перекрытия из профлиста и ряд других легких быстровозводимых перекрытий.

postroy-sam.info

Межэтажные стальные перекрытия и легкие несущие балки ЛСТК

Конструкционное решение перекрытий по технологии ЛСТК. Уменьшить время монтажа и себестоимость монтажных работ перекрытий различных видов позволят новейшие технические решения с использованием легких стальных тонкостенных конструкций ЛСТК. В этих конструкциях применяются стальные оцинкованные профили для возведения междуэтажных перекрытий и покрытий в различных зданиях и сооружениях, построенных из ЛСТК, ЛМК, бетона, блоков или дерева, также эти конструкции можно использовать при замене и реконструкции деревянных перекрытий, для устройства наружных или внутренних балконов.

Междуэтажное перекрытие из ЛСТК

Преимущества применения металлических тонкостенных профилей Z и C образного сечения:

  • особая конструкция поперечного сечения обеспечивает высокую прочность
  • высокая экологичность позволяет применять конструкции в жилых и общественных зданиях
  • снижение стоимости возведения благодаря низкой трудоемкости, отсутствие грузоподъемных машин на монтаже, менее массивная конструкция фундамента
  • профили в перекрытии не скрипят и не шумят при ходьбе по ним
  • широкая область применения в строительстве
  • длина балок длиной до 6 м позволяет перекрывать широкие пролеты
  • монтаж профилей в любое время года
  • быстрое выполнение строительных работ
  • прочность и устойчивость конструкций
Мансардный этаж из легких металлоконструкций

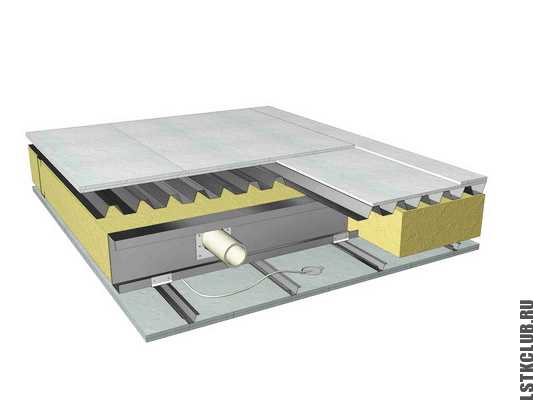

Общий вид междуэтажного перекрытия ЛСТК Междуэтажное перекрытие ЛСТК здания

Металлическими Z и C образными профилями можно перекрыть пролет до шести метров. Сечение профилей представляет собой форму латинских букв Z и C шириной 6 мм, высота профилей бывает от 150 мм до 250 мм. Необходимый шаг балок в перекрытии 600 мм, профили изготавливаются на заводах способом холодного деформирования, механическая нагрузка на перекрытие такой конструкции допускается 500 кг/см2, профили имеют точные геометрические размеры без отклонений.

Конструкция перекрытия из ЛСТК

После монтажа профилей перекрытия с определенным шагом они обшиваются с двух сторон стальным профилированным листом толщиной от 0.5 до 0.7 мм, и далее на нем устраивается конструкция пола. Низ балок перекрытия зашивается обрешеткой из шляпного профиля. Между балками на нижний слой профлиста для утепления и звукоизоляции укладываются минераловатные плиты и листы гипсокартона. В необходимых случаях сверху на профлист укладывается бетонная смесь на арматурную сетку. Чистовая облицовка пола на перекрытии выбирается в зависимости от назначения помещения – это может быть плитка, линолеум, паркет или ламинат, уложенные на вспененную подложку для дополнительной звукоизоляции.

Устройство перекрытий на большом объекте

Перекрытия с применением легких стальных тонкостенных конструкций соответствуют предъявленным в нормативных документах значениям по звукоизоляции, которые составляют 53 Дб для жилых домов, общественных зданий, зданий административного назначения и гостиниц. Звукоизоляцию от ударного шума можно обеспечивать, выбирая достаточно изолирующие материалы для конструкции пола. Для уменьшения уровня ударного шума, например, можно использовать линолеум толщиной более 3 мм, при укладке паркета или ламината использовать подложку толщиной 20 мм.

Перекрытие в жилом доме

Чердачное покрытие с применением технологии легких стальных тонкостенных конструкций будет представлять собой профили сечением 150х0.7 мм или 200х0.7 мм, опертые через расстояние не более 600 мм с устройством стальных диагональных связей между основными балками. Теплоизоляционные плиты укладываются на нижний слой профлиста, присверленного на обрешетку из шляпного профиля. Сверху на утеплитель укладывается конструкция кровли.

lstkclub.ru

Расчет металлической балки перекрытия

Бывают случаи, когда деревянные балки для междуэтажных или чердачных перекрытий использовать экономически не выгодно. Например, когда пролет слишком большой и поэтому для его перекрытия требуются деревянные балки большого сечения. Или когда у Вас есть хороший знакомый, который торгует не пиломатериалом, а металлопрокатом.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

В любом случае не лишним будет знать во сколько может обойтись перекрытие, если использовать металлические балки, а не деревянные. И в этом Вам поможет данный калькулятор. С его помощью можно рассчитать требуемые момент сопротивления и момент инерции, которые для подбора металлических балок для перекрытия по сортаментам из условия прочности и прогиба.

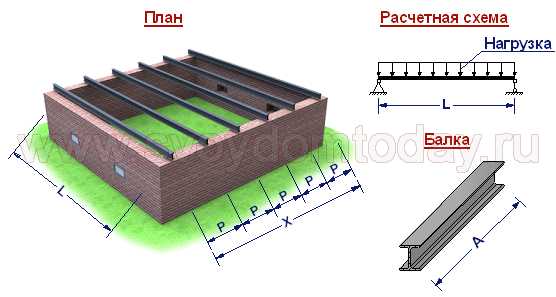

Рассчитывается балка перекрытия на изгиб как однопролетная шарнирно-опертая балка.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору

Исходные данные

Условия эксплуатации:

Длина пролета (L) - расстояние между двумя внутренними гранями стен. Другими словами, пролет, который перекрывают рассчитываемые балки.

Шаг балок (Р) - шаг по центру балок, через который они укладываются.

Вид перекрытия - в случае, если на последнем этаже Вы жить не будете, и он не будет сильно захламляться милыми Вашему сердцу вещами, то выбирается "Чердачное", в остальных случаях - "Междуэтажное".

Длина стены (Х) - длина стены, на которую опираются балки.

Характеристики балки:

Длина балки (А) - самый большой размер балки.

Вес 1 п.м. - данный параметр используется как бы во втором этапе (после того, как Вы уже подобрали нужную балку).

Расчетное сопротивление Ry - данный параметр зависит от марки стали. Например, если марка стали:

  • С235 - Ry = 230 МПа;
  • С255 - Ry = 250 МПа;
  • С345 - Ry = 335 МПа;

Но обычно в расчете используется Ry = 210 МПа для того, чтобы обезопасить себя от разного рода "форс-мажерных" ситуаций. Все-таки в России живем - привезут металлопрокат из стали не той марки и все...

Модуль упругости Е - этот параметр зависит от вида металла. Для самых распространенных его значение равно:

  • сталь - Е = 200 000 МПа;
  • алюминий - Е = 70 000 МПа.

Нагрузка:

Значения нормативной и расчетной нагрузок указываются после их сбора на перекрытие.

Цена за 1 т - стоимость 1 тонны металлопроката.

Результат

Расчет по прочности:

Wтреб - требуемый момент сопротивления профиля. Находится по сортаменту (есть ГОСТах на профили). Направление (х-х, y-y) выбирается в зависимости от того, как будет лежать балка. Например, для швеллера и двутавра, если Вы хотите их поставить (т.е. больший размер направлен вверх - [ и Ι), нужно выбирать "x-x".

Расчет по прогибу:

Jтреб - минимально допустимый момент инерции. Выбирается по тем же сортаментам и по тем же принципам, что и Wтреб.

Другие параметры:

Количество балок - общее количество балок, которое получается при укладки их по стене X с шагом P.

Общая масса - вес всех балок длиной А.

Стоимость - затраты на покупку металлических балок перекрытия.

svoydomtoday.ru

плюсы и минусы, расчет металлических балок перекрытия

Такой тип перекрытий отличается своей надежностью, потому что в отличие от деревянного, прочность металлических балок намного выше. А в плане монтажа, разницы практически никакой нет. Ну разве что вес у металлических балок немного больше.

Когда нельзя использовать металлические балки?

Для каждых типов домов, перекрытия можно обустраивать практически из любого материала. Ограничения есть только по сложности конструкции. Не стоит укладывать металлические балки, на небольшие кирпичные строения. Это нецелесообразно с финансовой стороны, да и стены могут треснуть под их весом.

При любом раскладе, если выбор пал металлическую конструкцию, а не на деревянные перекрытия, окончательное решение принимается после рассмотрения всех фактов за и против.

Несколько слов за

Межэтажные перекрытия по металлическим балкам надежны – это, бесспорно. Их можно использовать в укладке на довольно широкие пролеты (до 24 метров), металл не прогнется и не нарушит конструкцию. Но несмотря на прочность металлических перекрытий, устанавливать балки необходимо на расстоянии друг от друга не более 1 метра. Это регламентированная норма применима и к деревянному перекрытию.

Что говорит против?

Небольшим недостаткам считается сложность выполнения работ. Вес у балок приличный и поднимать их придется краном, да и разрезать их проблематично, поэтому заказывая перекрытия на предприятии, размеры с пролетов снимаются максимально точно. Если вы самостоятельно выполняете все работы и не уверены в расчетах, подумайте лучше о деревянном или плитном перекрытии, потому что даже минимальная ошибка будет дорого стоить.

Еще одним недостатком некоторые называют коррозийность металла. Но с этим можно поспорить. При любом раскладе дел, все металлические элементы при строительстве окрашиваются, а учитывая толщину балок, чтобы перекрытие прогнило насквозь, понадобится не менее 20 лет при условии, что с крыши на них постоянно будет течь вода. А в жилом помещении это просто невозможно.

Расчет балочных перекрытий

Этот пункт при строительстве дома очень важен и главное выбрать металлический прокат с теми показателями, которые больше подойдут для вашего дома. Он должен соответствовать прочностным характеристикам, рассчитываемым по ширине пролета, шага установки и рабочей нагрузки от кровельной конструкции.

Если крыша будет с мансардным помещением, то показатель полезной нагрузки варьируется в пределах 75 кг на м2. При прокладке межэтажного или цокольного перекрытия эти цифры увеличиваются до – 150 кг на м2. Соответственно и сечение балок должно быть больше. Для накатов применимы как деревянные настилы, так и Ж/Б плиты и вес их также идет в общий зачет. В некоторых случаях допустимо монолитное перекрытие по металлическим балкам, но это сложный процесс выполняемый только строителями.

Если вас не пугает сложность монтажных работ перекрытий по металлоконструкциям, то исполнив задуманное, можно быть уверенным что она прослужит в тандеме с кирпичным домом не одно десятилетие без какого-либо ремонта.

www.dom-iz-kirpicha.ru

Принцип возведения межэтажных перекрытий из балок


В большинстве случаев, межэтажные перекрытия сооружаются одновременно со строительством стен дома. И такое соседство далеко не случайно. Ведь согласно строительным нормам междуэтажные перекрытия должны обладать таким же набором характеристик, что и несущие стены строения.

Перекрытия обязаны иметь достаточный запас прочности, позволяющий выдерживать довольно значительную нагрузку (от 100 до 210 кг/м2). Кроме того, коэффициент теплопроводности межэтажных перекрытий должен быть ниже аналогичного показателя несущих стен строения. Ведь большая часть тепловых потерь «уходит» именно сквозь потолок дома.

Именно поэтому, строительные компании просто обязаны использовать в процессе обустройства перекрытий самые современные наработки и технологии. Впрочем, в большинстве случаев, подобные наработки будут относиться к балочной или безбалочной технологии строительства перекрытий. Причем, в малоэтажном строительстве, наиболее приемлемой технологией является именно «балочный» вариант обустройства перекрытий.


Межэтажные перекрытия из балок сооружаются на базе силового каркаса, изготовляемого из деревянных, металлических или железобетонных элементов (балок). После сборки каркаса на нижнюю грань балок нашивают потолочный настил (для нижнего этажа), а верхняя часть обшивается напольным покрытием (для верхнего этажа). Внутренняя часть перекрытия заполняется теплоизолирующим наполнителем.

Технология монтажа межэтажных перекрытий зависит от конкретной разновидности конструкционных материалов, используемых для производства балок. То есть, процесс монтажа деревянных перекрытий будет выглядеть несколько иначе, чем процесс сборки перекрытия на основе металлических балок. А межэтажные перекрытия из железобетонных балок будут собираться уже совсем по-другому. И для большего понимания процесса мы рассмотрим все три технологии строительства перекрытий.

Деревянные перекрытия

Конструкция балочного перекрытия, изготовляемого из дерева, чаще всего используется совместно с рубленными или каркасными, деревянными стенами. Каркас перекрытия изготавливается из деревянного бруса хвойных или твердых, лиственных пород с сечением 5х16, 6х20 или 10х10 сантиметров.

Максимальная длина пролета деревянной балки равняется 5 метрам для междуэтажного перекрытия и 6 метрам для чердачного перекрытия без нагрузки.

Расстояние между двумя балками в перекрытии зависит от длины пролета и габаритов сечения балки. Исходя из этих критериев, максимальное расстояние между балками равняется 125 сантиметрам (пролет 3 метра, сечение 6х20 сантиметров), а минимально – 35 сантиметрам (пролет 4 метра, сечение 10 на 10 сантиметров). Таким образом, на 1 квадратный метр перекрытия, при разных условиях эксплуатации, необходимо «израсходовать от одной до трех балок.

Тыковку силового каркаса перекрытия и стен осуществляют в специально прорезанных «оконцах». Образующие межэтажные перекрытия балки просто вставляются в стену и фиксируются с помощью крепежных элементов или раствора (в случае обустройства перекрытия в кирпичном или бетонном доме). После фиксации балок на них настилается накат – основа для будущего пола и потолка. Внутреннее пространство перекрытия заполняют тепло и звукоизолирующим материалом, в качестве которого, лучше всего, использовать минеральную вату.

Главным достоинством деревянных перекрытия является чрезвычайная простота монтажа таких конструкций. Основной недостаток – низкая огнестойкость древесины.

Металлические межэтажные перекрытия из балок

Технология монтажа металлических перекрытий напоминает процесс сборки деревянного аналога. Основа будущего металлического каркаса состоит из швеллеров и двутавровых балок. Причем, силовые элементы из прокатного профиля можно укладывать даже в 6-метровых пролетах. А шаг расположения балок (расстояние между двумя опорными элементами) может равняться и 60 и 100 сантиметрам. То есть, на один квадратный метр металлического перекрытия будет израсходована всего пара балок.

Накат для металлического перекрытия изготавливается из железобетонных, пустотелых плит или древесины. Внутренняя часть каркаса, как и в случае деревянного перекрытия, предназначается для утеплителя, однако, металлическое перекрытие позволяет использовать в качестве утепляющего слоя не только дорогостоящую минеральную вату, но и дешевый керамзит.

Железобетонные перекрытия

Железобетонные межэтажные перекрытия из балок собираются только с помощью тяжелой строительной техники. Вес одного элемента перекрытия (балки) составляет 175- 400 килограмм. Максимальная длина пролета для железобетонного перекрытия составляет 7,5 метров.

В качестве наката балочного, железобетонного перекрытия, чаще всего, используется облегченная железобетонная плита или пустотелые цементные блоки соответствующих габаритов. Поэтому, расстояние между двумя соседними балками выбирается исходя из размеров плит и блоков наката.

www.rusconstructor.ru

основные виды и особенности устройства

Конструкция межэтажного перекрытия



Межэтажное перекрытие представляет собой несущую конструкцию, которую устраивают в доме между двумя помещениями, которые находятся вертикально. Таким образом, для верхнего помещения перекрытие служит полом, а для нижнего, соответственно, потолком.

Это междуэтажное перекрытие может быть выполнено из различных материалов. Оно может быть деревянным, железобетонным, металлическим. Естественно, каждое из них должно отвечать различным инженерным требованиям, обладать запасом прочности и выдерживать нагрузку, как постоянную, так и временную. Устройство у каждого вида различное, так же как трудозатраты и стоимость.

Что нужно знать об этих конструкциях? Разновидности перекрытий

В зависимости от того, между какими этажами в доме располагаются межэтажные перекрытия, их разделяют на:

  • цокольные;
  • междуэтажные;
  • мансардные;
  • чердачные.

Чердачные межэтажные перекрытия



Основные требования, которые выдвигаются к любому перекрытию:

  • на перекрытии не должно быть прогибов, оно должно быть прочным;
  • оно должно иметь достаточный уровень тепло- и шумоизоляции;
  • перекрытие должно соответствовать всем нормам пожарной безопасности;
  • оно должно иметь большой срок эксплуатации.

Соответственно, первый тип конструкции разделяет помещения цокольного и первого этажей. Междуэтажные перекрытия находятся строго между помещениями двух этажей. Мансардное перекрытие отделяет помещение этажа от мансардного помещения. Последние, чердачные конструкции разделяют помещения этажа и чердака.

Сборно-монолитные железобетонные перекрытия цокольного этажа



В частном небольшом доме чаще всего используются деревянные или железобетонные конструкции. Выбор осуществляется в зависимости от исходных данных, условий, назначения и конструктивных решений выбранного здания.

Межэтажные перекрытия в деревянном доме



Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Устройство межэтажного деревянного перекрытия



Балки могут быть изготовлены из:

  • досок, толщина которых составляет от 3,8 до 5 см;
  • бруса, толщина которого составляет от 7,5 см до 17,5 см;
  • бревен;
  • проклеенного бруса;
  • клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

  • его достаточно легко сделать и смонтировать;
  • обладает хорошими теплоизоляционными свойствами;
  • дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
  • можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
  • доступность.

Деревянные балки перекрытий



В то же время, необходимо помнить и о недостатках данной конструкции:

  • перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
  • нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
  • без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
  • из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Балочные перекрытия из древесины



Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

  • Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
  • Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
  • Далее концы балок должны быть обернуты рубероидом.
  • В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Важно!

Расстояние между балками должно быть от 0,6 м до 1,5 м. Также нужно соблюдать пропорцию, в которой толщина балки должна быть не меньше, чем 1/24 часть длины самой балки.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

Монтаж деревянных межэтажных перекрытий



В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

Крепление балок межэтажного перекрытия



После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски.

Пирог: от верхних слоев к нижним слоям (наглядный пример):

  1.   Ламинат.
  2.   Подложка под ламинат.
  3.   Плиты ОСП.
  4.   Доска с характеристиками 50х100.
  5.   Утеплитель толщиной 20 см.
  6.   Брус 70х195 мм.
  7.   Брус 20х20 см.
  8.   Защита от ветра.
  9.   Доска 25х100.

Пирог межэтажного перекрытия. Схема 1



Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Пирог межэтажного перекрытия. Схема 2



Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

  • Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
  • Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
  • Прежде, чем вставлять балки в  бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
  • Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие



Железобетонные перекрытия: преимущества и недостатки

По сравнению с ранее рассмотренным видом перекрытия, железобетонные более долговечны и прочны. Могут быть как цельными (монолитными) так и сборными.

Монолитное межэтажное перекрытие



Положительными сторонами можно выделить следующие:

  • можно сделать перекрытие любого размера и формы;
  • железобетон имеет большую несущую способность;
  • если в деревянных перекрытиях нужно следить, чтобы не было прогибов, то в железобетонных эта ситуация исключена.

Негативными сторонами являются:

  • процесс создания нужного перекрытия является достаточно трудоемким и требует помощников либо дополнительную рабочую силу;
  • после заливки за бетоном нужно ухаживать, пока он не приобретен максимальную прочность;
  • необходимо наличие специальной техники и инструментов;
  • стоимость работ выше, по сравнению с деревянными перекрытиями.

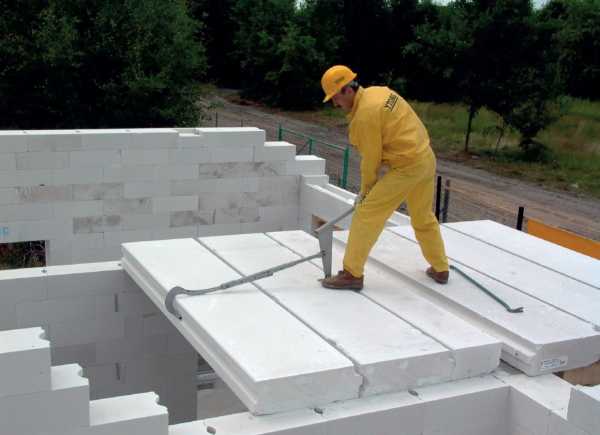

Сборное перекрытие из бетонных плит



Коротко о технологии

Монолитные перекрытия имеют металлический каркас из арматуры, который залит бетонной смесью. Арматура связывается либо сваривается, в результате чего получается сетка.

Важно!

Немаловажным фактором является диаметр арматуры. Она подбирается в зависимости от того, какая нагрузка должна быть на перекрытии (также должен быть учтен некоторый запас прочности).

Бетонные межэтажные перекрытия



Чтобы сделать такое перекрытие в первую очередь нужно соорудить опалубку. По краям опалубки необходимо сделать специальные фиксаторы, которые не будут давать арматуре провисать. Чтобы опалубка не проседала, можно установить распорки.

Армирование перекрытия



После того как опалубка и арматура установлена, можно приступать к бетонированию. Прежде чем приступить к заливке, нужно рассчитать объем смеси. Это в первую очередь зависит от толщины и площади перекрытия. Толщина в свою очередь должна составлять 1/30 часть от пролета. Таким образом, если пролет составляет 6 метров, то, соответственно, толщина будет составлять 20 см.

Гоотовое межэтажное перекрытие из бетона



Рекомендации специалистов при работе с монолитными ж/б конструкциями

Если необходимо сделать монолитную ж/б конструкцию, специалисты рекомендуют учесть несколько важных моментов. Они выделяют следующее:

  • При выборе арматуры необходимо рассчитать проектные нагрузки, которая она должна выдержать. При расчетах будет выявлен необходимый диаметр, однако приобретать лучше на 1 или даже два размера больше, чтобы увеличить запас прочности.
  • Лучше всего сетку не сваривать, а связывать специальной проволокой.
  • Если вы не уверены, чтобы успеете сделать заливку за один раз – отложите. Этот этап не должен прерываться.
  • Чтобы конструкция не потрескалась, пока бетон набирает прочность (это касается теплых периодов года), ее рекомендуется увлажнять.
  • Если бетонирование производится зимой – нужно подумать о специальных противоморозных добавках.

Как сделать межэтажное бетонное перекрытие



Межэтажные плиты должны быть выбраны в зависимости от назначения здания, а также конструктивных решений.

Соединение плит перекрытий



В небольших домах очень популярны деревянные пироги, которые достаточно легко соорудить самостоятельно. Если в ж/б плите нужно рассчитать какой толщины она должна, то в случае с конструкцией из дерева нужно продумать пирог.





lestnitsygid.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
