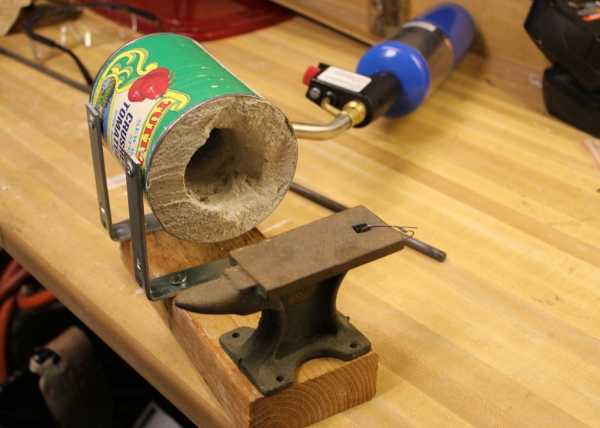

Крошечный кузнечный горн своими руками из консервной банки

Я увлекаюсь кузнечным делом и уже долгое время хотел привнести его частичку в свой пригородный гараж. После просмотра нескольких тематических видео я понял, что нужно делать, но не нашел никаких пошаговых инструкций на эту тему, поэтому решил записать для вас как сделать кузнечный горн своими руками.

Время сборки мини горна своими руками от начала до конца — около часа с половиной.

Шаг 1: Сбор необходимых вещей

Вам понадобится:

  • Жестяная банка
  • Деревянный брусок
  • Соединитель для труб — 1.5 * 5 см
  • Два Г-образных кронштейна
  • Два винта по дереву, чтобы закрепить кронштейны на деревянном бруске
  • Пара небольших металлических винтов с шайбами и гайками, чтобы закрепить банку на кронштейнах
  • Песок
  • Гипса
  • Большой мешок для смешивания гипсы и песка
  • Обычная пропановая горелка с насадкой для спиралевидного потока газа
  • Вода
  • Защитные очки
  • Огнетушитель — на всякий случай

Шаг 2: Подготавливаем банку

Просверлите два отверстия на расстоянии примерно 1,5 см от каждого края банки.

На противоположной от отверстий стороне, примерно на расстоянии 2-3 см от задней части банки, просверлите отверстие в 1,5 см для соединителя для труб, под небольшим нисходящим углом.

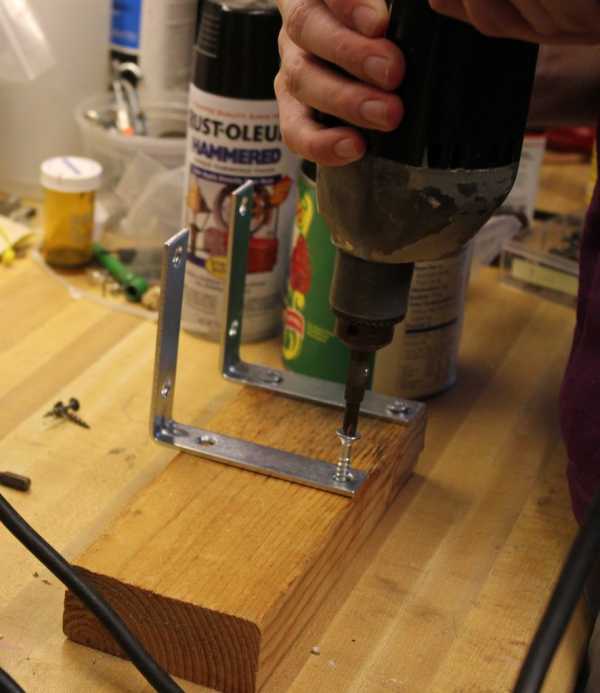

Шаг 3: Прикрутите кронштейны к деревянному бруску

Замерьте расстояние между отверстиями в банке и соответственно ему прикрутите кронштейны к дереву.

Шаг 4: Закрепите банку на кронштейны

При помощи винтов с шайбами и гайками накрепко закрепите банку на кронштейнах.

Шаг 5: Проденьте в банку соединитель для труб

Просто вкрутите его внутрь, всё должно смотреться как на фото: ссылка. Постарайтесь продумать положение трубки так, чтобы, когда через неё начнёт поступать огонь горелки, он не упирался в стенки сосуда, а плавно выходил из трубки и закручивался в банке — это позволит повысить эффективность плавильной установки.

Шаг 6: Создаём жаропрочный наполнитель

Смешайте в равных пропорциях гипсу и песок, добавьте воды столько, чтобы добиться консистенции влажной глины. Мы использовали пластиковую кружку на 350 мл и по нашему опыту для большой жестяной банки советуем смешать по 3 кружки песка и гипсы и добавить в смесь 1 — 1.5 кружки воды.

Нужно работать очень быстро, так как смесь начинает мгновенно схватываться и твердеть.

Плотно набейте банку на 3\4 её объема, а затем проделайте посередине отверстие радиусом около 4 см (например, при помощи ложки), оставляя стенки толщиной около 2 см. Выберите более широкую полость у задней (нижней) части банки, чтобы создать лучшую зону удержания тепла.

При помощи задней части ложки или другого тонкого предмета очистите торчащий соединитель для труб от смеси песка и гипсы. Очистите все поверхности при помощи влажной салфетки и дайте смеси постоять около 30 минут.

Позже я придумал, что можно было набить соединитель для труб бумагой, а для создания отверстия в банке использовать трубку из-под туалетной бумаги и набить жаропрочную смесь вокруг неё, а затем вся бумага просто сгорит при первом прокаливании.

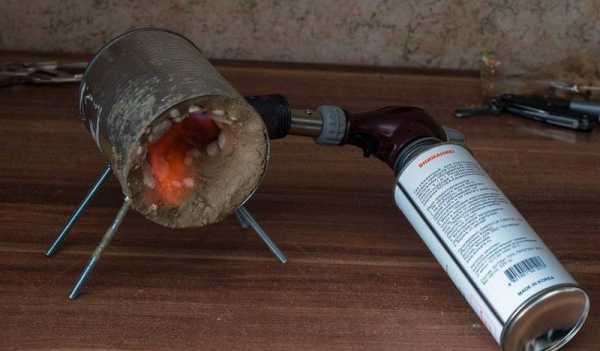

Шаг 7: Включаем горелку, прожигаем самодельный газовый кузнечный горн

Вставьте сопло пропановой горелки в соединитель для труб и зажгите горелку. Если воздушные отверстия на сопле горелки находятся вблизи от кончика сопла, убедитесь, что они не перекрываются. Ваша маленькая кузница для ковки должна прогреваться примерно 10 минут или около того, чтобы последняя влага испарилась из огнестойкой подкладки, а затем вы увидите классическое красное свечение хорошей раскалённой кузницы.

Шаг 8: Раскаляйте!

Теперь вы можете приступить к небольшим кузнечным проектам и работе со стеклом.

masterclub.online

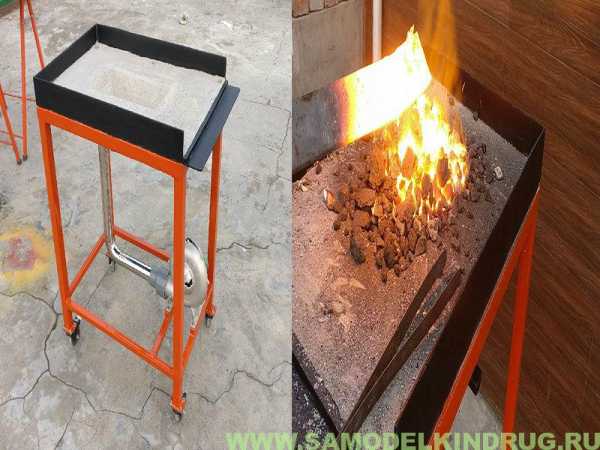

Самодельный и мобильный угольный кузнечный горн

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать мобильный кузнечный угольный горн своими руками.. Кузнечный горн предназначен для нагрева металла, чтобы он принял пластичное податливое для последующей ковки состояние. В данном случае представлен горн угольного типа, тоесть главным видом топлива является древесный либо каменный уголь. В качестве основания сварена станина из профиля квадратного сечения, ножки имеют поворотные колесики с тормозами, что позволяет перемещать кузнечный горн по мастерской или же гаражу непосредственно во время его работы. Рабочая зона под очаг с углем сделана в форме трапеции, так же установлен колосник, поддувало и зольник с удобной педалькой сброса золы (см фото ниже) Рабочая зона зацементирована огнеупорным цементом, сделано это во избежание перегрева листового металла из которого сделан сам

горн.

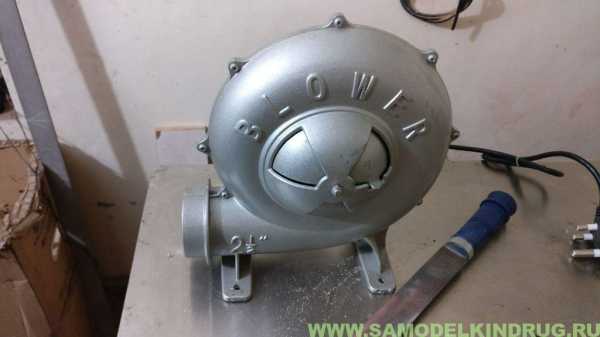

Нагнетание воздуха жерло горна осуществляется при помощи системы соединенных между собой нержавеющих труб и улитки с электродвигателем, который собственно и нагнетает воздух вращением лопастей крыльчатки установленной в алюминиевой улитке. Раздобыть такую штуку довольно просто, автомобили оснащаются  аналогичными, на крайний случай можно просто подсоединить обычный фен для волос.

И так, давайте рассмотрим, как устроен мобильный кузнечный горн.



Материалы

  1. листовой металл 2-3 мм
  2. профиль квадратного сечения
  3. огнеупорный цемент
  4. улитка (для нагнетания воздуха)
  5. болты, гайки
  6. поворотные колеса 4 шт

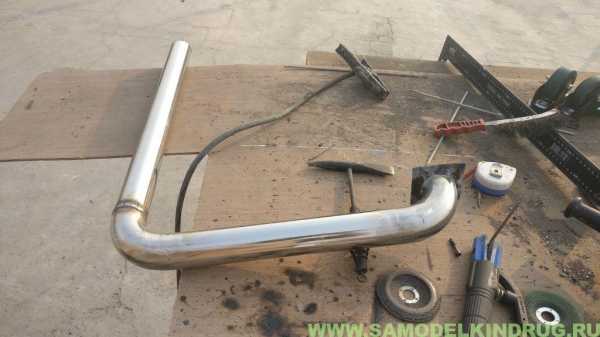

  7. труба под диаметр сопла улитки
  8. переходник

Инструменты

  1. сварочный инвертор
  2. УШМ
  3. дрель
  4. напильник
  5. шпатель
  6. гаечные ключи
  7. измерительный инструмент
  8. струбцины

Пошаговая инструкция по изготовлению мобильного угольного кузнечного горна своими руками.

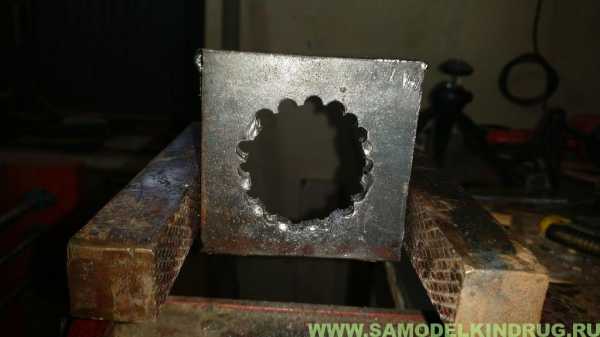

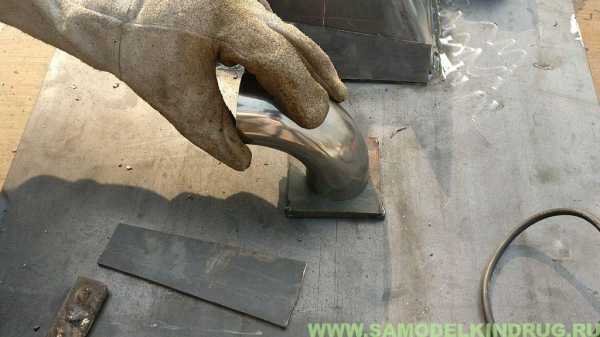

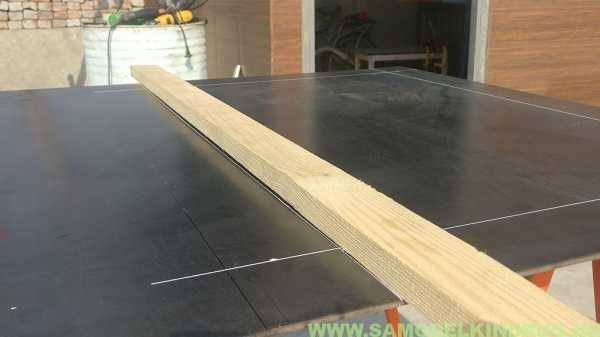

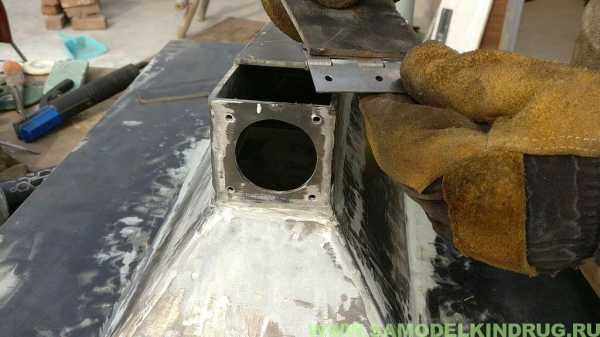

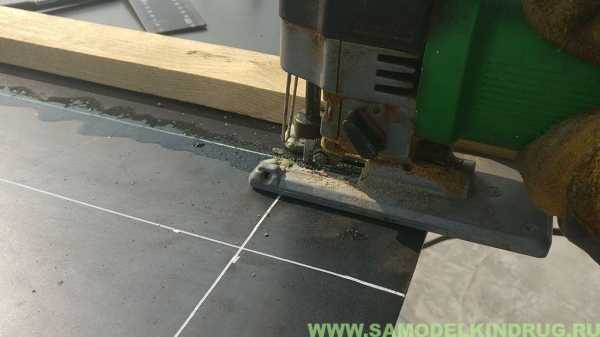

 Для начала понадобиться лист стали толщиной не менее 2-3 мм Улитка для нагнетания воздуха в жерло горна. Металлический профиль. Поворотные колеса 4 шт.  Огнеупорный цемент.  Инструменты и приспособления.  Разметка.  Металл резать можно как УШМ, так и лобзиком с полотном по металлу.

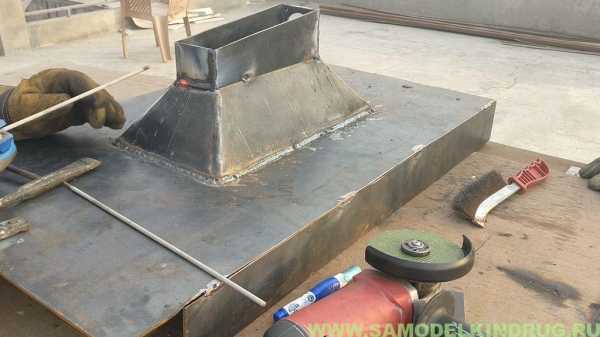

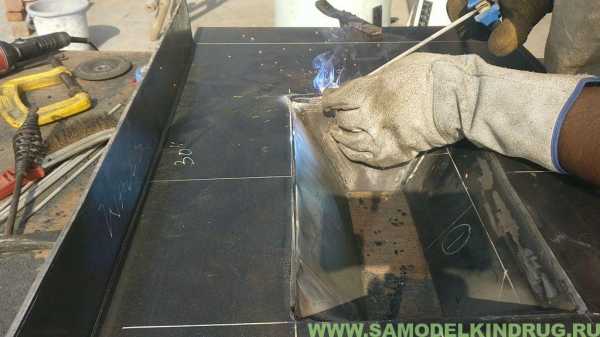

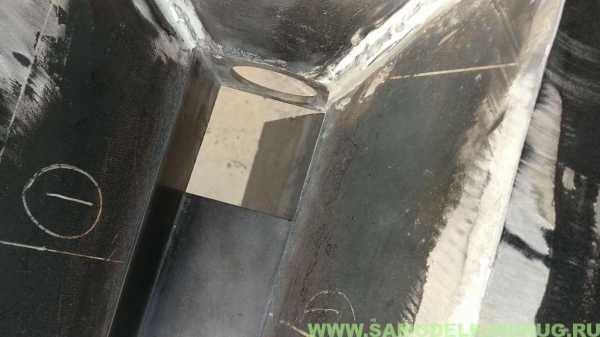

 Предварительно место спила смазать машинным маслом.  Изготовление трапеции жерла горна.   Подсоединения воздуховодной системы.

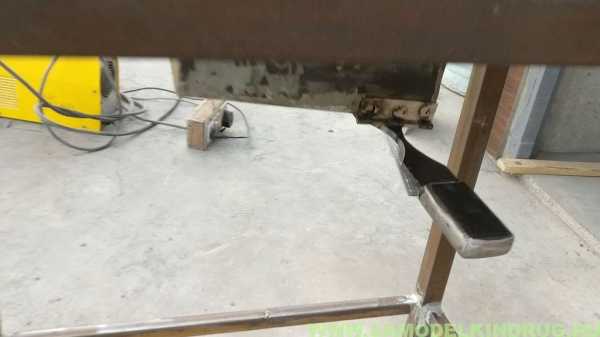

 Установка поворотных колес.

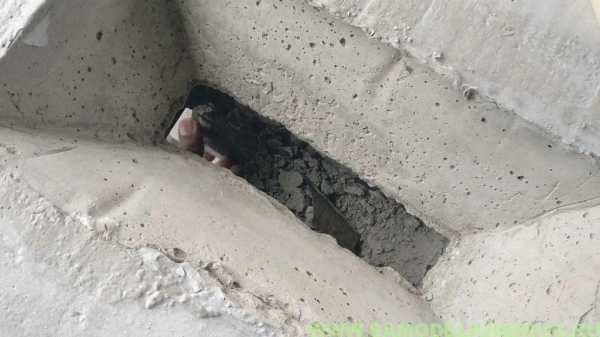

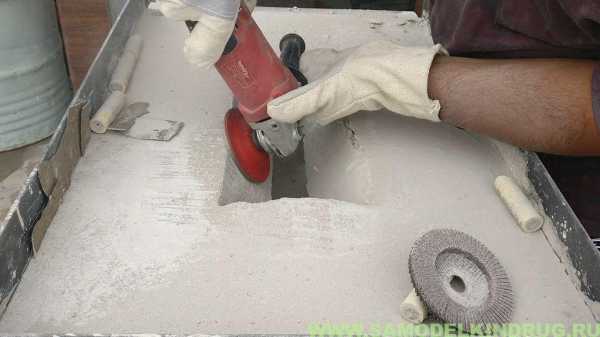

 Огнеупорная шпаклевка.   Излишки после застывания убираются при помощи УШМ.  Дополнительно изготавливается окно для удаления золы.  Педаль.  Педальку привариваем к люку.  Вот так она выглядит.  в открытом положении.  Устанавливается улитка.

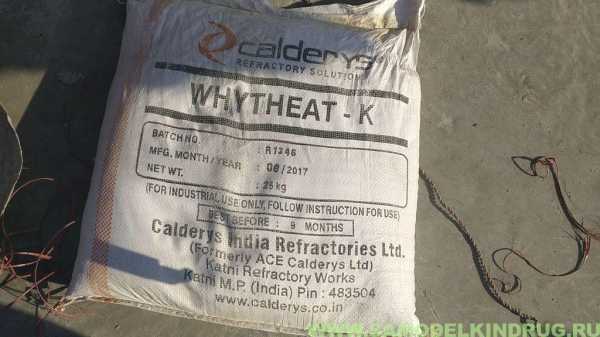

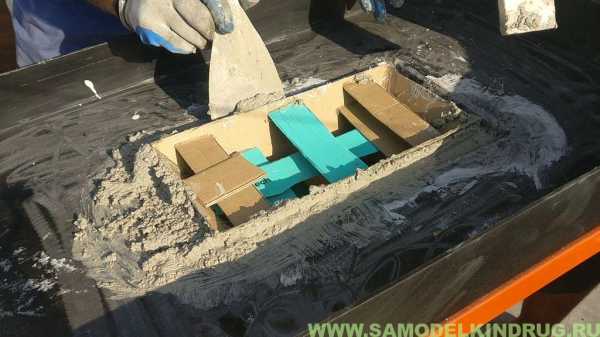

 Далее происходит цементирование рабочей зоны горна огнеупорным цементом. Вот такой мобильный кузнечный горн получился.





КУЗНЕЧНЫЙ ГОРН

www.samodelkindrug.ru

Как сделать горн из кирпича своими руками: подробная инструкция


Кузнечные шедевры всегда пользовались особой любовью и популярностью. И если есть силы, желание и возможности, то всегда можно заняться этим прибыльным ремеслом в пределах территории своего частного дома. Тем более что самодельный горн из кирпича оказывается очень простым в самостоятельном исполнении.

Предназначение оборудования

горн из кирпича

В любой кузничной мастерской горн применяется для ряда важных операций — разогреть металл непосредственно перед ковкой, цементировать его или же заняться другими операциями по термообработке. Даже вне производственного цеха он позволяет получить температуру, доходящую до 1200 градусов. Удивительнее всего, что такое оборудование можно сделать самим — в упрощенном своем исполнении его можно собрать примерно за тридцать минут, используя при этом всего шесть шамотных кирпичей и несколько кусочков стали. При этом и температурные, и качественные показатели самого процесса нагрева будут соответствовать требованиям для мелкой художественной ковки и даже плавки.

Горны делятся на открытые и закрытые. В первом варианте исходник разогревается в специальном пространстве-камере.

открытый горн из кирпича

Для второго типа топливо будет засыпаться непосредственно на саму решетку, а воздух поддаваться снизу (на нем удобно работать с большими заготовками).

Как будет работать самодельное оборудование? В основе работы любого (и промышленного, и домашнего) подобного оборудования лежит принцип химической реакции, которую дает горение углерода. Этот элемент способен в буквальном смысле слова «жадно» хотеть воссоединяться с кислородом (что и взяли на заметку в металлургии). Руды железа и других металлов представляют собой окислы и их соединения. Кислород при нагреве идет к углероду, а металл начинает выделяться в свободном виде.

Однако нужно следить за тем, чтобы сам металл не сгорел — передержанный, он станет просто пересушенным (это, к примеру, чугун).

Именно поэтому важно регулировать поступление воздуха в горн. А это невозможно сделать без правильно построенной конструкции.

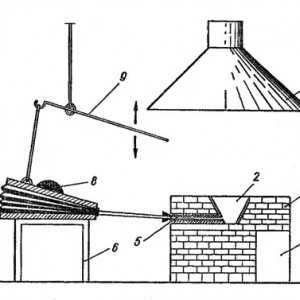

Как устроен горн

устройство горна

Промышленный аппарат имеет несколько отличное от самодельного устройство. Прежде чем приступать к самостоятельному изготовлению такого изделия, нужно изучить его основу:

  1. Через сопло (по-другому называется фурма) воздух попадает в пространство камеры.
  2. Огнеупорные кирпичи будут сохранять необходимую температурную мощь.
  3. Колосники удержат используемое топливо над воздушной камерой.
  4. В горновое гнездо загрузится источник топлива.
  5. Еще одни кирпичи сформируют каркас устройства.
  6. В горнило подает воздух вентилятор.
  7. Общий каркас обычно делают из металла.
  8. Камера воздушная.
  9. Зольник.
  10. Труба воздуховода.
  11. Кожух.

Конечно, чтобы соблюсти все вышеперечисленное, обычному человеку не хватит знаний и средств. Но более упрощенный вариант вполне реально установит собственными силами.

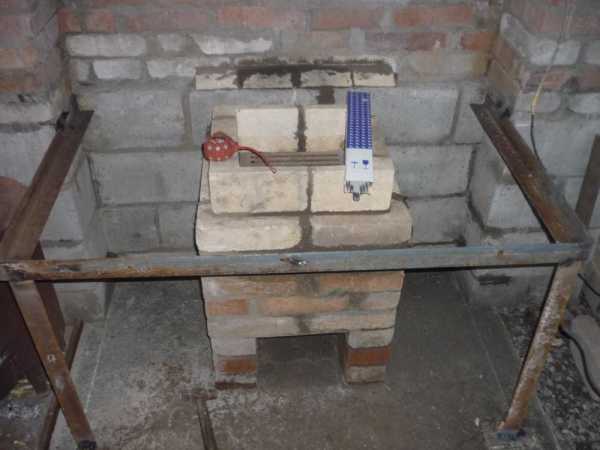

Горн из кирпичей: простой закрытый вариант

горн из кирпича закрытый

Временная кузница легко возводится из имеющихся подручных средств. Для этого пригодятся:

  • шесть кирпичей огнеупорных;
  • лампа паяльная;
  • самодельная решетка (колосниковая), сделанная из стальных полос толщиной не менее 3 мм.

Все работы должны вестись в заранее продуманном пожаробезопасном месте. Правильной последовательностью этапов можно считать следующую:

  1. Укладывается нижний «слой» кирпичей (две штуки).
  2. Затем на них укладываются две обрезанные водосточные трубы, на которые кладется решетка таким образом, чтобы между ней и кирпичами снизу еще виднелся зазор.
  3. На решетке нужно немного отогнуть поперечные рейки — это поможет им захватывать пламя разогретой паяльной лампы и уже направлять его строго вверх.
  4. Укладываются два боковых кирпича (это будут стенки).
  5. На них аналогично нижним расположатся пара оставшихся верхних.
  6. На решетку насыпается кокс (каменный уголь) и перед самим горном ставится паяльная лампа (уже разогретая). От её пламени разгораются угли и поддерживается дальнейшее горение. Теперь остается только найти то оптимальное направление у пламени, чтобы на выходе была очень высокая температура.
  7. По соображениям безопасности лучше отгородить паяльную лампу от горячего горна каким-нибудь экраном, сделанным из негорючего материала.

Изготовление деталей

изготовление горна

>
Рабочей поверхностью будет являться стол — то есть основа горна, где будет размещать очаг с топливом. Именно на нем разогреваются заготовки из металла. Такая конструкция обычно оказывается очень тяжелой. Сделать её просто: например, можно изготовить металлическую крышку в 4 мм листа стали.

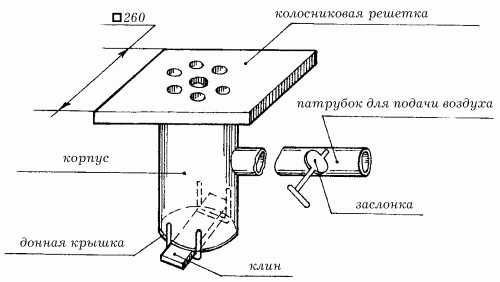

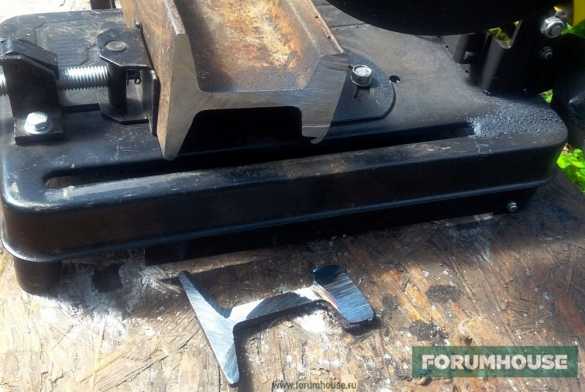

Как изготавливается решетка? Можно «приспособить» для этого старую чугунную сковородку (только перед этим нужно просверлить несколько отверстий 10-миллиметровым диаметром). Как вариант, подойдет и колесный диск.
После завершения работ с решеткой подгоняем её, вставляя в отверстие стола. Чтобы лучше «подошло», кирпич можно будет даже слегка подпилить (предварительно замочив его в воде). Высоту такого стола можно выбирать произвольной, но лучше делать это на уровне пояса мастера.

Газовые варианты

простые газовые горны

Можно ли заменить уголь (чаще кокс) и паяльную лампу какими-то другими аналогами? Например, это может быть газовая горелка. В промышленности — да, легко по той простой причине, что используемые там моногазы специально предназначены для таких целей (они состоят из специально подобранной смеси). А вот бытовой газ не даст в использовании оптимального разогрева воздуха, который сможет нагреть металл. К тому же в бытовой горелке есть примесь серы, которая способна просто «убить» все эксплуатационные свойства металла (для обратного процесса все придется переплавлять заново). Также «отравляет» сталь и сера с древесины.
Конечно, с подобным можно бороться. Только способы несколько «экзотичные»:

  1. Пропустить газ из баллона через емкость с нафталином перед подачей в горелку.
  2. Нагревать подобным газом не слишком ответственные и подвергаемые нагрузке детали (это могут быть какие-либо декоративные художественные элементы ковки).

Как использовать «самоделку»

самодельный горн из кирпич

Дополнительное поступление поддува воздуха можно обеспечить при помощи ножного привода (чаще механического). Его можно заменить и вентилятором, и пылесосом. Насчет последнего можно сказать, что здесь важно, чтобы присутствовал регулятор оборотов и он мало шумел.
Горн из кирпича практически готов. Теперь важно научиться им правильно пользоваться:

  1. Сама ковка будет начинаться с засыпания топлива на область колосника. Хотя многие кузнецы действуют по такому признаку: заготовки размещаются на самих углях, а сверху досыпают еще один слой (это позволяет внутри угля образовываться своду и создать необходимую огромную температуру).
  2. Древесным топливом все-таки разрешается пользоваться, но для того придется установить одно кольцо на горн (высота 15см и диаметр 20 см). Внутри кольца делается вертикальный вырез и такой же — на другой стороне.
  3. Так по мере сгорания древесные отходы будут падать вниз, а в самой нижней части будет установлена оптимальная температура для работы с металлическим изделием.Если планируется работать с заготовками большого размера, то лучше увеличить рабочую поверхность — для этого достаточно изготовить из уголков специальный съемный столик необходимого размера.
  4. Над кузнечной мини-мастерской нужно будет установить также вытяжку — такой короб можно как приобрести, так и изготовить самостоятельно.
  5. Выбранную для ковки заготовку нужно зарыть в уже раскаленный уголь, где она выдерживается примерно до светло-оранжевого цвета (это показатель того, что и температура подошло к отметке примерно тысячи градусов). Слишком долго держать заготовки нельзя — это только ухудшит их механические свойства, и сделает металл слишком хрупким.
  6. Для ковки используют молоток массой до одного килограмма. Работать нужно в специальных защитных очках — это предотвратит попадание горячей окалины в глаза.

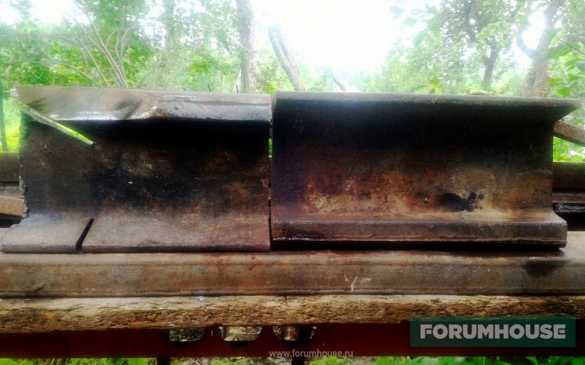

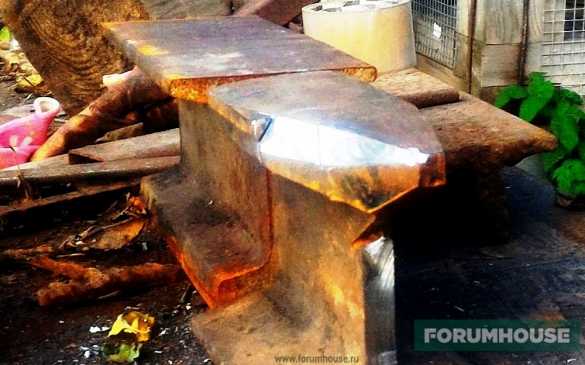

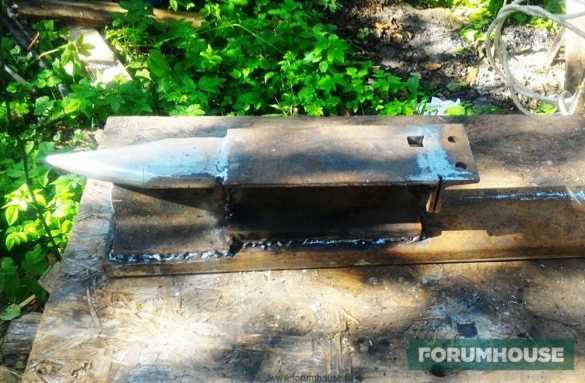

  7. В качестве наковальни можно использовать любую массивную металлическую вещь — кувалду или даже обломок рельса.

Самодельный горн поможет даже сделать сварку — только в этом случае детали нужно нагреть до белого каления (а это уже температура не менее 1300 градусов) и соединить их внахлест. Но для такого лучше использовать низкоуглеродные стальные материалы.
На подобном оборудовании можно даже паять. Для такого детали предварительно связываются проволокой и покрываются бурой (или флюсом) и затем отправляются в горн нагреваться до температуры 900° — это будет видно по оранжевому цвету металла. Осталось только внести в места пайки куски латуни и дождаться, пока они растекутся по шву.
При помощи такого самодельного оборудования можно изготовить решетки, щипцы для камина, декоративные дверные и воротные петли и даже подсвечник. Ассортимент будет зависеть только от желания стоящего за горном мастера.
Для более подробного раскрытия темы рекомендуем к просмотру видео по изготовлению простого кузнечного горна:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Кузнечный мини-горн своими руками – как сделать ковку из огнеупорного кирпича

Газовый кузнечный горн должен быть у вас обязательно. Он позволит вам сделать и украшение, и карманный нож. Такой горн для ковки жизненно необходим в любой мастерской, где хотя бы изредка изготавливают металлические изделия.

В статье нет фото, но если опереть горн задней стенкой на что-нибудь, в нем можно полностью расплавить бронзу или алюминий для отливки в формы, если поместить внутрь котелок из закаленной стали.

Шаг 1: Смотрим видео

Прежде чем приступите к изготовлению горна своими руками, посмотрите видео, в нем есть замечания и подсказки, которые помогут вам.

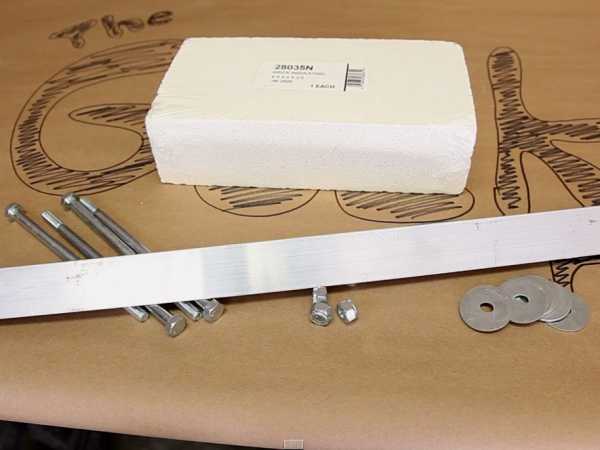

Шаг 2: Собираем нужные материалы

Все материалы для сборки самодельного горна вы можете приобрести в местном строительном гипермаркете и заказать в интернете.

  • Огнеупорный кирпич – 1 шт
  • Алюминиевый уголок 3,8х3,8х61 см – 1 шт
  • Болты 15 см, шайбы и гайки – 4 шт

Огнеупорный кирпич изготовлен из огнеупорного волокнистого материала. Он отличается от обычных глиняных кирпичей. Глиняный кирпич очень тяжело сверлить, и он не выдержит высокой температуры, с которой вы будете работать. Огнеупорный кирпич очень легкий и его легко резать обычными инструментами.

Шаг 3: Разрезаем кирпич и просверливаем в нем отверстия

Сначала нужно разрезать кирпич на две одинаковые половины (если вы хотите сделать горн больше размером, в конце статьи будут заметки для этого). Для этого я использовал обычную зуборезную пилу 25 см, с полотном по дереву. С огнеупорным кирпичом легко работать и он хорошо режется. Не забывайте использовать противопылевой респиратор, как и при резке любых других материалов в вашей мастерской.

На одной половине кирпича не надо делать никаких отверстий, во второй половине нужно сделать два отверстия. Первое отверстие сквозное, его диаметр должен быть от 3,8 до 8,9 см, в зависимости от диаметра устья горна. Чем меньше оно, тем быстрее нагревается горнило, чем больше — тем большие по размеру предметы можно плавить. Чем-то вам придется поступиться. Второе отверстие идет от боковой стенки и соединяется с первым. Это отверстие должно совпадать по размеру с соплом газовой горелки.

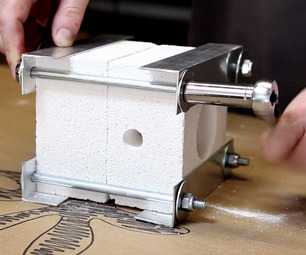

Шаг 4: Делаем суппорты

Разрежьте алюминиевый уголок на куски. Размер отрезков должен быть равен длине половинки кирпича плюс 2,5 см. На концах отрезков просверлите отверстия под болты.

Приложите половинки кирпича друг к другу таким образом, чтобы отверстие под горелку находилось с правой или левой стороны (не сверху и не снизу). Положите сверху уголки, проденьте в отверстия 15см болты, наденьте шайбы и закрутите гайки.

Гайки затягивайте осторожно, не перекрутите, иначе кирпич развалится на куски.

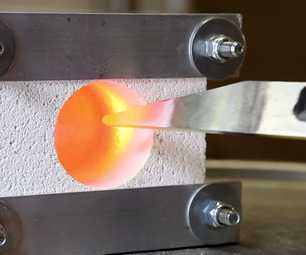

Шаг 5: Испытываем горн

Если у вашей горелки изогнутая подающая трубка, вам нужно будет поставить ваш горн на подставку, чтобы сопло входило в отверстие без лишних усилий. Если трубка прямая, горн можно просто поставить на стол. В качестве подставки можно взять обычный шлакоблок.

Вставьте горелку в отверстие примерно на 1,5 см. сопло не должно попасть в топку, иначе высокая температура повредит его. Если у вас горелка с регулировкой пламени, вы можете зажечь ее и оставить пламя гореть.
На этом все. Я приобрел набор тонкогубцев 45,7 см длиной, чтобы держать предметы в горне не опасаясь обжечься.
Заметки по дизайну:

  1. Многие заявляли, что горн неэффективен и предмет нагреется лишь до температуры факела горелки. Это является правдой в том случае, когда вы нагревает что-то, что длиннее горна или очень тонкое. Во всех остальных случаях это утверждение не соответствует истине. Предмет в горне нагревается постоянно со всех сторон, по этой причине горн отлично подходит для изготовления и закаливания ножей.
  2. Вы можете увеличить размер плавильни по желанию. Для этого нужно просто добавить еще одну половину кирпича с просверленным отверстием и взять болты подлиннее. В основном предлагают этот вариант улучшения. Некоторые предлагают использовать несколько горелок для увеличения нагрева. Теоретически, если вам нужно будет нагреть длинный прут, вы можете наращивать слои и добавлять горелки в любом количестве.

masterclub.online

Кузнечный горн своими руками - технология изготовления

Кузнечное ремесло издавна считалось почетным. Осилить его мог далеко не каждый: кроме необходимых знаний требовалось применение физической силы, необходимого инструмента. Нельзя было обойтись и без мастерской. Часто мастера делали кузнечный горн своими руками.

Сделать кузнечный горн своими руками вполне возможно. Настоящий ценитель ремесла, который знаком с принципами работы конструкции, вполне справится с поставленной задачей.

Без кузнечного горна невозможно изготовление некоторых металлических изделий. Если металл тонок, видоизменить его можно, и не нагревая. С толстым листом такое сделать не получится.

Принцип работы кузнечного горна

Горн – это очаг. В принципе его работы лежит реакция, в процессе которой происходит горение углерода. Энерговыход этой реакции показывает, что углерод – это восстановитель, жадно соединяемый с кислородом.

В кузнечном деле важны два момента, связанных с углеродом. Во-первых, важно, что он препятствует окислению получающейся заготовки, в результате чего материал, не получивший доступа кислорода, не сгорает. Во-вторых, углерод обладает высокой теплотворной способностью.

Конструкция горна

Кузнечный горн, считающийся классическим, предназначенный для использования в производстве метала, имеет в своем составе следующие элементы:

Устройство горна кузнечного

  • стол, выполненный из материала, устойчивого к горению;
  • топливник, снабженный колосниковой решеткой;
  • воздушную камеру;
  • воздуховод для подачи воздуха;
  • воздушный дренаж;
  • воздушный вентиль;
  • шатер (камера) горна;
  • зонт горна;
  • окно для подачи заготовок, длина которых значительна;
  • съемное горнило;
  • ванна для закалки металла;
  • газовоздушная камера.

Построить гон своими руками может каждый, кто имеет хотя бы небольшой опыт работы с инструментом и различными видами материалов. Для этого необходимо внимательно познакомиться с устройством такого вида очага и технологией строительства.

Разновидность кузнечных горнов

Перед началом строительства кузнечного горна необходимо понять, какое топливо будет использоваться в очаге. В зависимости от вида топлива различаться будет и конструкция кузнечной печи.

Вид сооружения может зависеть и от того, в каком месте расположен очаг и каким способом построен. В соответствии с данными критериями горн делится на несколько видов.

Стационарный. Такую печь принято делать массивной, добротной, используя кирпич. Обязательно должен быть спроектирован канал для того, чтобы продукты горения имели выход.

Конструкция стационарного горна

Передвижной горн. В этом случае рациональнее обустроить небольшой очаг, который можно будет разобрать. Удобство такой конструкции в том, что в случае необходимости его можно перемещать: летом – на улицу, зимой – в помещение для продолжения работы.

Горны различают по типам камер горения. Они могут быть как закрытыми, так и открытыми.

Самостоятельное изготовление

Процедура изготовления собственного горна не очень сложна. Вне зависимости от типа строения, правила постройки всех видов горнов примерно одинаковы.

Мини-горн

Самый небольшой горн, который только можно придумать – это мини-горн. Для начинающего кузнеца – это оптимальный вариант, предназначенный для использования только на открытом воздухе. Принципы построения следующие:

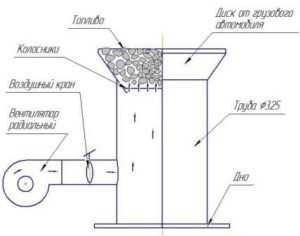

Чертеж мини-горна

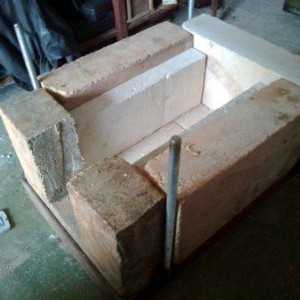

  1. В качестве основного строительного материал можно использовать 6–8 кирпичей. Соорудив из них подставку, можно двигаться дальше.
  2. Сооружение колосниковой решетки можно осуществить с помощью обрезков металлических труб и фрагмента стальной полосы, толщина которой должна быть не менее 4–6 мм.
  3. Топить такой горн можно либо углем, либо коксом. Для розжига и дутья использую обычную паяльную лампу. Она обеспечивает и подачу тепла, и непрерывность процесса.

Использование мини-горна в помещении запрещено в силу отсутствия у конструкции дымохода.

Переносной горн

Сооружение передвижного горна можно осуществить, используя такую кухонную утварь, как гусятница. В качестве системы наддува можно использовать вентилятор от ручной сирены или любое другое подходящее устройство.

У переносного горна есть определенные недостатки:

  • конструкция его неразборная, поэтому сложно избавиться от нагара;
  • не позволяет создать очень высокие температуры, максимально возможный показатель – 900 ОС;
  • эксплуатация обходится довольно дорого: в роли топлива можно использовать только кокс или древесный уголь.

Несмотря на это, такой вид угольного горна имеет гораздо больше возможностей, чем самодельная конструкция из кирпичей, описанная выше. Связано это с тем, что пространство для работы у переносной конструкции открыто сверху и значительно больше.

Стационарный горн

Данная конструкция является самой сложной, с точки зрения построения. Опытные мастера изготовлением горна занимаются самостоятельно, учитывая собственные антропометрические данные. Его эргономика должна быть отточена до мельчайших деталей: работы, производимые здесь, зачастую очень травмоопасные.

Итак, при строительстве стационарного горна необходимо исходить из собственных физических данных. Для этого необходимо измерить:

  1. Высоту стола. Встать ровно, ноги находятся на ширине плеч. Правую руку необходимо сначала опустить, а затем согнуть в локте. Это и будет высота стола, к которой необходимо добавить 5–7 см.
  2. Половину диагонали стола. В ту же руку необходимо взять большие клещи и измерить расстояние от их губок до живота. Прибавив к полученному результату 10–12 см, можно получить искомый результат.
  3. Длину стороны квадратного стола. Для этого полученный в п.2 результат следует умножить на 1,4.

Кузнечный горн — это открытая или закрытая печь, используемая в кузнечном деле для нагревания металла

Чтобы изготовить стационарный горн своими руками, понадобятся такие материалы:

  • жаропрочная сталь с толщиной листа не менее 4 мм;
  • шамотный кирпич;
  • металлопрокат, из которого впоследствии следует монтировать раму горна;
  • стальной дымоход для осуществления процесса отведения газов, образующихся в процессе горения;
  • огнеупорная замазка, которую необходимо обязательно использовать для заделки щелей;
  • сталь для футеровки с внешней стороны.

Материалы для изготовления кузнечного горна

Правила изготовления стационарной конструкции

Так как горн – стационарный агрегат, его нахождение должно быть четко определено. Обязательно необходим доступ к одной из стен, потому что кузнечный горн не должен быть независимым. Наличие стены позволит более надежно обустроить дымоходы и установить вентилятор. В данной конструкции может использоваться самодельная фурма.

Опорная рама для кузнечного горна

Строительство горна следует начать с изготовления опорной рамы. Ее варят из металлической трубы. Обустройство верхней части производят при помощи огнеупорного кирпича. Это сделает конструкцию долговечной и позволит использовать печь более интенсивно.

Каналы, предусмотренные для вентиляции и дымохода, по периметру следует отделать стальными уголками. Металл еще используют при сооружении футеровки и заслонки печи. Листы, использующиеся в отделке, должны иметь ребро жесткости.

Стол горна должен иметь горновое гнездо, оптимальная глубина которого – 10 см. Под ним – зольная камера, в которую подается воздух. Размер стола не регламентирован, но лучше, если он сконструирован с учетом данных мастера.

Из стали толщиной 2 мм следует свернуть трубу квадратной формы. Это будет приемник для золы. В одной из стенок следует сделать отверстие, в которое позже будет вставлена труба для подачи воздуха. Ее можно осуществить при помощи пылесоса.

Правила топки

Газовая горелка для горна

Самый простой кузнечный горн топят углем. Возможно использование дров, но предварительно их необходимо прогреть до состояния угля. Устройство можно упростить, если превратить его в газовый горн. Для топки прекрасно подойдет бутан либо пропан.

В состав данных газов входят такие элементы, как кислород и водород. Соединившись с кислородом, они выделяют большое количество тепла. Его достаточно, чтобы хорошо разогреть устройство. Именно поэтому газовый горн пользуется все большей популярностью.

Есть при топке газом один нюанс. Управление данной системой станет практически невозможным. Регулировка температуры воздуха очень затруднительна, если речь идет об использовании газа. Кроме того, содержащаяся в газах сера оказывает негативное воздействие на металл.

Видео по теме: Горн своими руками

teplyhouse.ru

Мини-кузница своими руками: бюджетный вариант

Пользователь портала делится опытом изготовления «дачной» кузницы с минимальными финансовыми вложениями. Иногда в жизни людей, живущих «на земле», случаются моменты, когда хочется что-то сделать своими руками, не откладывая дело в долгий ящик. Кто-то Пользователь портала делится опытом изготовления «дачной» кузницы с минимальными финансовыми вложениями.

Иногда в жизни людей, живущих «на земле», случаются моменты, когда хочется что-то сделать своими руками, не откладывая дело в долгий ящик. Кто-то задумывается о столярке, кто-то занимается изготовлением декоративных изделий, а кто-то буквально загорается ковкой. Причём, настоящей, т.е. — «горячей».

Итак, в этой статье:

  • Какой минимальный набор инструмента и оборудования нужен для ковки.
  • Как сделать наковальню из старого рельса.
  • Из чего можно сконструировать переносной кузнечный горн.
Начальный набор инструментов, необходимых для ковки металла

Способ приданию металлу пластичных свойств за счёт нагрева известен человечеству с незапамятных времён. В отличие от т.н. «холодной ковки», при которой металл не подвергается нагреву, при ковке «горячей» (и, как считается, «настоящей») металл разогревают в горне.

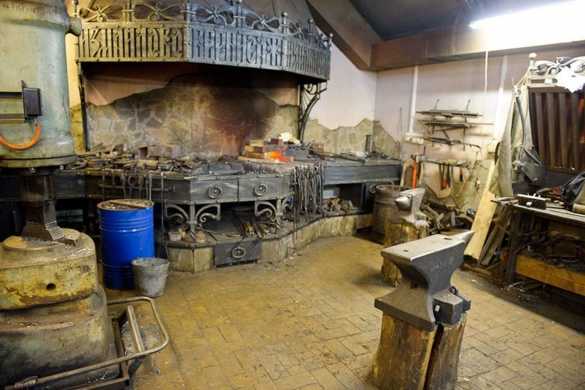

Кузнечный горн представляет собой печь открытого типа, в которой металл для последующей ковки разогревают до высоких температур.

За счёт пластичности разогретому металлу можно придать самые разнообразные формы, чем и пользуются мастера художественной ковки.

Помимо опыта, который нарабатывается годами, для ковки требуется соответствующий инструмент. Это могут быть специальные клещи, оправки, шаблоны для гнутья и т.д., но самыми главными «помощниками» кузнеца на протяжении многих веков остаются молот и наковальня.

Любой человек, который задумался о том, чтобы заняться кузнечным делом, сталкивается с необходимостью приобретения соответствующих инструментов. Качественная и тяжелая наковальня весом под 100 кг – удовольствие не из дешёвых.

Винтик Участник FORUMHOUSE

Я свою наковальню купил на вес на вторчермете. По опыту работы могу сказать: что я не смог расплющить на рельсе, удалось на настоящей наковальне.

Olger73 Участник FORUMHOUSE

Вторчермет хоть и «золотое дно», но многое зависит от везения. У нас цена б/у наковальни приближается к стоимости новой. Хотя мне удалось таким образом обзавестись мощными тисками и наковальней весом около 30 кг. «Лицо» у неё, правда, помято, но это поправимо.

Итак, как быть, если ковать хочется, а семейный бюджет не позволяет таких трат? Тем более, если неизвестно, придётся ли дело по душе, или через несколько месяцев все дорогостояще оборудование станет пылиться в гараже.

В этом случае следует воспользоваться опытом участников FORUMHOUSE и обзавестись мини-кузницей, сделанной из материалов, что оказались под рукой. Тем более, что даже на таком - «дачном», варианте можно сделать массу разнообразных вещей, нужных в хозяйстве, и которых не купишь в магазине или на строительном рынке.

Olger73

Хороших кузнецов мало и, как правило, они загружены заказами, а в хозяйстве часто нужны специфичные изделия, например, кованый гвоздь или какая-то «хитрая» заклёпка. Чтобы не ломать голову с поиском мастера и заказом, а также сэкономить, проще всё сделать самому. Ведь такие гвозди, как на фото ниже, просто так не купишь.

Кованые изделия даже начального уровня позволяют домашнему мастеру значительно расширить спектр своих работ. Особенно красиво смотрится с коваными деталями мебель ручной работы или декор «под старину» в загородном доме. Как сделать наковальню из старого рельса

Интересен опыт пользователя портала с ником ДИМДИМ. Он рассказывает, чего можно добиться при изготовлении самоделок, если приложить к делу смекалку.

ДИМДИМ Участник FORUMHOUSE

Я решил заняться ковкой. Пересмотрел в сети множество видеороликов и пришел к выводу, что смогу сделать весь инструмент самостоятельно. В первую очередь мне нужна наковальня, горн, а также разнообразные приспособления. Чтобы сэкономить, буду всё делать из того, что есть в «закромах», т.е. из подручных материалов.

Из интернета пользователь узнал, что чаще всего самодельную наковальню делают из железнодорожного рельса.

Т.к. в «закромах» рельса не оказалось, ДИМДИМ для поисков «донора» задействовал всех друзей, родственников и знакомых. Вскоре поиски увенчались успехом, и пользователь стал обладателем старого, но крепкого рельса.

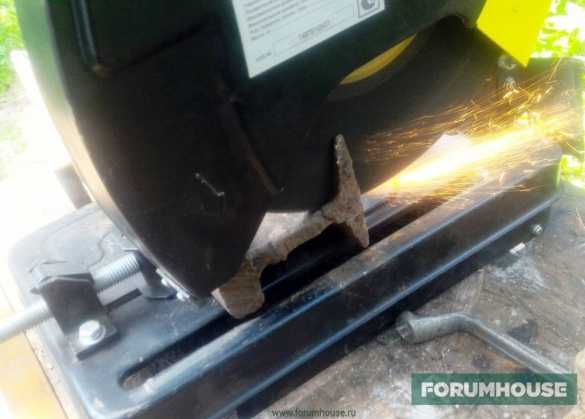

Осталось отсечь от заготовки всё лишнее и придать ей нужную форму. Расчехлив отрезную машинку по металлу, пользователь приступил к работе.

По словам ДИМДИМ, на то, чтобы распилить на две части и отторцевать рельс, сделанный из высокоуглеродистой термообработанной стали, ушло 4 часа с регулярными остановками отрезной машинки, чтобы она успела остыть.

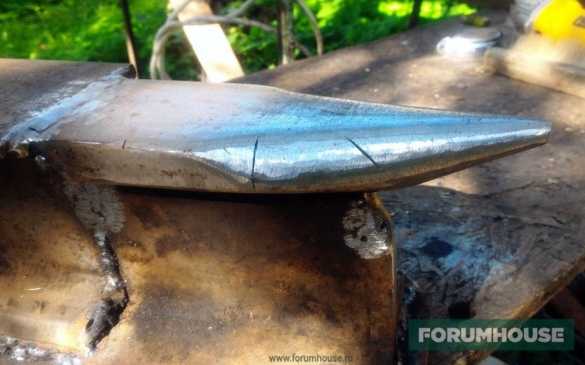

Затем наступил черед изготовления т.н. «рога» будущей наковальни. Т.к. отпиленная часть рельса не поместилась под нужным углом на станине отрезной машинки, пришлось разобрать зажимное устройство и состыковать станину с дополнительным столиком.

Пользователь с трудом обрезал рельс в виде треугольника, затем началась муторная работа по приданию «рогу» наковальни нужной формы.

Работа велась попеременно с использованием углошлифовальной машинки, отрезной машинки и разнообразных крепежей и подкладок.

На эту работу ушло ещё 5 часов. ДИМДИМ

Сделав заготовки, я приступил к сборке наковальни и попытался соединить все детали вместе. Т.к. рельс попался кривой, детали соединить не удалось. Выручил меня мой друг и пользователь портала Movik.

Участник FORUMHOUSE предложил ДИМДИМ собрать наковальню на станине, в качестве которой приспособили стальной противовес от лифта. Как автор идеи, Movik сварил все детали в единую конструкцию.

Следующий этап - изготовление в «хвосте» наковальни квадратного отверстия, необходимого для закрепления разнообразных приспособлений — оправок, скоб, вилок для гибки и конусов, хвостовик которых имеет такое же сечение как «приёмное» отверстие.

При самостоятельном изготовлении наковальни умельцы делают «квадрат» по-разному. Отверстие прожигают сварочным аппаратом, высверливают и затем дорабатывают напильником. Пользователь упростил себе задачу — взяв «болгарку», он вырезал в рельсе паз, а затем приварил к торцу уголок, сделанный из Т-образной направляющей от лифта.

В собранном виде наковальня приобрела следующий вид.

Также пользователь сделал набор приспособлений для наковальни.

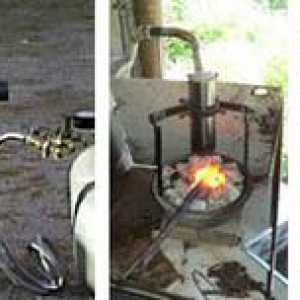

Самодельный переносной кузнечный горн

Горн необходим для нагрева металлических заготовок. В качестве топлива чаще всего используется древесный или каменный уголь. Для того чтобы достичь высоких температур, в горн подаётся воздух. Для изготовления простейшего открытого переносного горна необходим «очаг», или, как его ещё называют, «горновое гнездо», а также основание и устройство для принудительной подачи воздуха.

ДИМДИМ

Чтобы понять, как делать кузнечный горн, я снова засел за штудирование интернета. Поиск выдал кучу идей по устройству самодельного горна. Как я понял - в ход идет все. Чаще всего горны делают из автозапчастей от ходовой части, наборов труб, фитингов и электрических вентиляторов.

Кроме этого, кузнечные горны делают из того, что есть «под ногами».

В качестве наддува часто применяются строительные фены (термофены).

Примерно определившись с конструкций горна, пользователь снова полез в «закрома» и откопал там переходник со стальной трубы на чугунную, который использовался, как мангал.

Размеры приспособы:

  • диаметр – 35 см;
  • высота – 35 см.

Внутри переходник выглядит, как труба с полочкой. Пока ДИМДИМ думал, что вставить в трубу, чтобы получилось настоящее «горновое гнездо», снова пришел Movik и принёс тормозной диск от внедорожника, который идеально подошел к трубе.

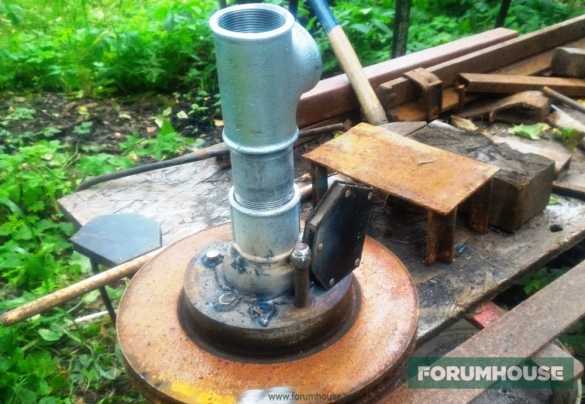

Дальше в ход пошли комплектующие, которые используются для монтажа водопровода. Это — тройник «двухдюймовка», муфта и обрезок трубы, выуженный из-за сарая. Все «богатство» состыковали, а Movik сварил.

На этом этапе самодельный кузнечный горн стал походить на законченный предмет.

Осталось только приделать зольник. На эту роль пустили кронштейн от полотенцесушителя, который приварили к трубе в виде клапана.

В качестве «мехов» пользователь приспособил старый термофен. Для этого он его разобрал, вставил механизм подачи воздуха в резиновую муфту и соединил с трубой.

лвж70 Пользователь FORUMHOUSE

Ели не ошибаюсь, то в термофенах стоит коллекторный электродвигатель. Такой мотор не предназначен для длительной беспрерывной работы, т.к. он перегреется. Думаю, в качестве «мехов» можно приспособить вентилятор, который используется в компьютерах, и запитать его от БП от старого системного блока.

Также можно использовать вытяжной вентилятор для вентиляции.

На финише работ в стенке горна вырезали проём, куда помещается нагреваемая заготовка, например, стальной прут.

По словам пользователя, ему не терпелось провести испытания горна. Вскоре такой случай представился. В выходные, после копчения рыбы, остался полный мангал горящих древесных углей. Быстро перегрузив их лопатой в горн, пользователь включил фен.

Подача воздуха оказалась такой сильной, что в небо взлетел столб пламени, а подойти к горну стало возможно только тогда, когда угли немного прогорели.

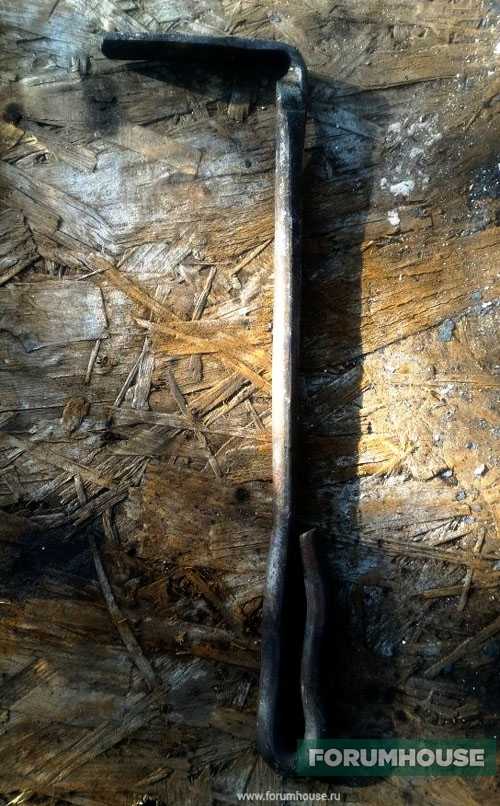

Чтобы уголь не пропал зря, ДИМДИМ схватил стальной прут диаметром 1.4 см и засунул его в горн. Пока металл нагревался, пользователь взял молоток, разводной ключ вместо клещей и выковал простенькую кочергу.

ДИМДИМ

После испытания мини-кузницы я сделал для себя следующие выводы: ковать с открытым источником пламени надо подальше от построек, которые могут загореться. Заодно, на всякий случай, надо иметь под рукой огнетушитель. Также надо сделать станину (основание или «стул») для наковальни. И главное - надо придумать способ регулирования подачи воздуха или поставить менее мощный вентилятор. Но самое главное - ковка мне понравилось, буду продолжать!

В теме на FORUMHOUSE можно узнать больше о мини-кузнице ДИМДИМ, а также о дальнейшей модернизации горна и различных вариантах наддува воздуха. Советуем раздел на портале, где собраны самодельные станки и инструменты, которые упрощают работы в доме, на участке и при строительстве.

В статье раскрыты секреты и нюансы т.н. «холодной ковки, а в этом материале - мастер-класс по основам ручной дуговой сварки с помощью сварочного инвертора. В видеосюжете профессиональный кузнец рассказывает о своём ремесле и об особенностях декоративной ковки металла.

Теги кузница ковка металла своими руками самодельный инструмент мастерская станки сварочные работы металлообработка изготовление мебели Поделиться Комментарии (0)Ошибка!

Произошла ошибка, попробуйте позже. Если ошибка повторяется - обратитесь в службу поддержки по адресу Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. или через форму обратной связи
Источник

globalsuntech.com

Горн своими руками

Собрать горн своими руками вполне реально, используя большинство доступных строительных материалов. Кузнечное дело сейчас перестало быть жизненно необходимым ремеслом и отошло на задний план в качестве хобби. Если есть загородный участок и немного свободного времени, можно попробовать себя в роли кузнеца, но для этого понадобится одно из основных приспособлений любого мастера ковки — горн.

Устройство горна

Устройство кузнечного горна несложное. Горн представляет собой конструкцию по типу печи с тремя стенками и одной открытой стороной. Основная его задача — поддержание максимально возможной температуры внутри. Используется такая незамысловатая конструкция для нагревания и плавки металлических деталей, а еще для термической обработки различных материалов. В прошлом кузнечное мастерство имело широкое применение, теперь его заменили станки. Машины и автоматические установки проводят ту же самую обработку быстрее и точнее. Но для тех, кто любит вкладывать душу в свои творения, стоит попробовать оборудовать собственную кузню. Для начала понадобится самодельный горн для ковки.

При использовании различных материалов в домашних условиях можно добиться мощности горна, которая позволит поддерживать температуру до 2000 °С. Это вполне достаточно не только чтобы смягчать металлические детали, но и заниматься полноценной ковкой.

Кузнечный горн своими руками можно сделать, используя жаростойкую сталь, чугун, кирпич. Для этого можно также использовать детальный чертеж конструкции, который поможет правильно ориентироваться во время сборки.

Виды конструкций

Кузнечный горн своими руками собирается в зависимости от топлива, которое будет использоваться для нагревания, а также места работы. Он может быть небольших размеров и использоваться для плавки небольших поделок. Чтобы обрабатывать большие детали, придется открыть верхушку конструкции. Кроме того, горны можно сделать не только стационарными, но и переносными. Горн позволяет переплавить металл, но для этого необходима площадь. Второй вариант более удобный, поскольку перемещение мастерской в разное время года на улицу или в помещение, поможет сохранить рабочий темп и комфортные условия работы. Кроме того, можно самостоятельно выбирать размеры рабочей площади.

Самодельный кузнечный горн может работать практически на любом типе современного горючего, но самыми предпочтительными считаются древесный уголь и кокс. Использование такого твердого топлива позволяет повысить конечное качество изделий из металла. Одним из современных вариантов конструкции считается газовый горн. Он позволяет быстро набрать необходимую температуру, но при этом качество изделий частично снижается.

Принцип работы

Горны разных видов могут поддерживать температуру в зависимости от конструкции, поэтому чертежи — первое, чем следует заняться. После выбора чертежа нужно изучить принцип его сборки и особенности изделия.

Горн своими руками используется как камера для плавки и нагревания металлов. Большая температура позволяет проводить различные операции с заготовками. Как это происходит?

Пламя создает необходимое количество тепла, которое удерживается стенками горна. В качестве источника тепла выступает уголь. Когда температура в рабочей камере достигает предельной нормы, туда кладут заготовку. Деталь раскаляется и становится более податливой для обработки. Время от времени после обработки ее подогревают в горне. Огонь на углях предотвращает окисление и преждевременное затвердевание детали до окончания обработки. Углекислый газ, который является продуктом горения кокса и древесного угля, вбирает в себя частицы кислорода. Они обязательно присутствую в горне, так как необходимы для поддержания температуры.

Правильный баланс удержания в пламени горна позволяет закалить заготовку, сделать ее более прочной.

Процесс сборки

Самый простой вариант — мини горн. Делается он из нескольких кирпичей, горелки и парочки стальных заготовок в такой последовательности:

  1. В качестве стенок используют шамотный кирпич, он дешевый, но держит тепло. Понадобиться 6-8 кирпичей, горелка на бензине.
  2. 2-3 кирпича используются в качестве днища, от 2 до 4 уходит на боковые стенки, а остальное — для свода.
  3. Стенки можно подпереть другими кирпичами, чтобы уменьшить теплопотери.
  4. На днище высыпается уголь.
  5. Уголь поджигается.

Схема передвижного горна

Чуть более сложный вариант представляет собой большую кирпичную переносную конструкцию. Газовый горн переносного типа довольно просто соорудить из вышеупомянутого шамотного кирпича. Для этого стоит использовать стальной стол или подставку из жароустойчивого материала.

Стол сверху обкладывается кирпичами. В центре нужно оставить место для разведения огня и подводки горелки примерно в 2-3 кирпича. Будет достаточно одного ряда материала. Стенки, где будет основной огонь, стоит чуть увеличить и сделать 2 ряда, то есть добавить по 1 кирпичу сверху.

Огонь подается снизу, зажигая угли и увеличивая температуру в горне открытого типа. Весит такой стол много, но перенести его можно.

Более мощный вариант

Как сделать горн в домашних условиях для крупных металлический изделий? Понадобится несколько листов хорошей стали, из которой можно сделать закрытый каркас.

Лучше всего делать короб, в нижней части которого будет отверстие для пламени. Потребуется огнеупорная сталь или чугун. С трех сторон он полностью должен быть закрыт и утеплен. Уголь размещается над отверстием, где будет расположена подача пламени. Такой горн для ковки на угле способен неплохо плавить медь и даже латунь.

Самодельный горн на угле позволяет проводить плавку металла и нагревание различных металлических изделий в домашних условиях. Собрать его довольно просто, понадобиться лишь теплоизоляционные материалы, а также огнестойкий кирпич и горелка. Каждый может выбрать самый подходящий для себя вариант, поскольку чертежи различных изделий есть в специальной литературе.

sdelaypechi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
