Многопильный дисковый станок

alexxlab | 16.10.2019 | 0 | Вопросы и ответы

Содержание

Многопильные станки по дереву: дисковые, рамные

Вашему вниманию хочу предложить обзор наиболее популярного в сфере деревообработки оборудования – многопильных станков. Рассмотрим их характеристики, назначение, виды и основные преимущества.

Многопильный станок – удобный в использовании инструмент, применяемый для распила деревянных заготовок. Эти станки нередко можно обнаружить на лесопилках и иных промышленных производствах, к сфере деятельности которых относится обработка различной древесины. Благодаря такому оборудованию можно получать мгновенно несколько досок за один прогон заготовки через режущий инструмент.

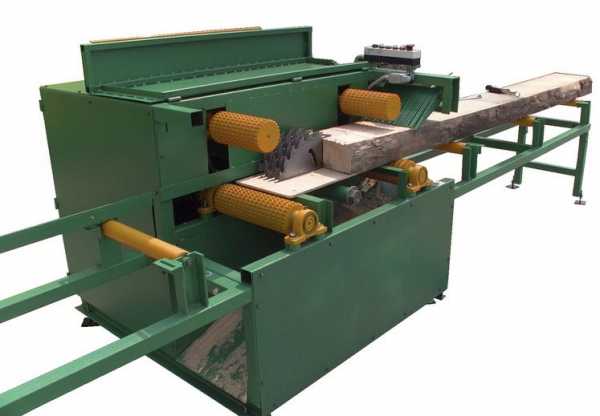

Многопильный станок дисковый Тайга СМД-2

Описание

Многопильные станки по дереву – это устройства, приспособленные для производства готового пиломатериала, то есть для получения различных полотен, а также нанесения надрезов и фрезерования. На них могут быть установлены один либо два рабочих вала, а также механизированная подача заготовок. Они обычно отличаются высокой точностью обработки.

Данное оборудование, в зависимости от разновидности и мощности, работает на различных крупных производствах и небольших мастерских.

Основное отличие таких станков от пилорам состоит в том, что пилорама не обладает такой точностью работы как многопил. В данном устройстве применяются ленточные либо дисковые пилы. Станок рамного типа с ленточными пилами дороже станка с дисковыми пилами. Но заточка его дисков обходится дороже.

Технические характеристики

Среди главных технических параметров многопилов выделяют:

габариты заготовки;
количество, установленных пил;
скорость подачи;
скорость резания заготовки;
диаметр пил;
наибольшее расстояние между пилами;
мощность;
габариты самого оборудования;
вес.

Сейчас рассмотрим некоторые основные параметры более подробно.

Максимальные размеры материала, который может быть подвергнут обработке позволяют определить допустимые габариты заготовки.

Число пил, установленных на оборудовании, показывает максимальное число полученных досок, полотен за прогон заготовки через режущее устройство станка.

Скорость подачи и резания заготовки многопильным станком сильно влияет на производительность станка и производства в целом.

Диаметр пил определяет глубину пропила заготовки.

По расстоянию между пилами можно понять какую ширину будет иметь обработанный пиломатериал.

Советуем пристально подбирать многопильный станок, учитывая параметры, описанные выше в зависимости от необходимых объемов работ, условий эксплуатации и производственных задач.

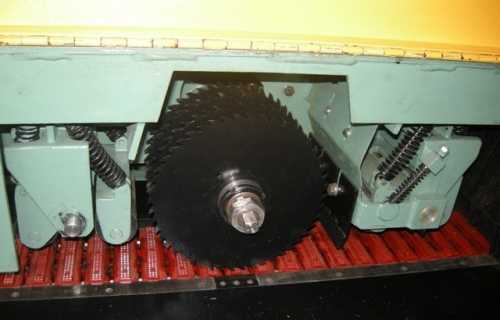

Установленные пилы

Разновидности многопильных станков

Все многопильные станки можно разделить на рамные станки, дисковые станки и брусующие станки.

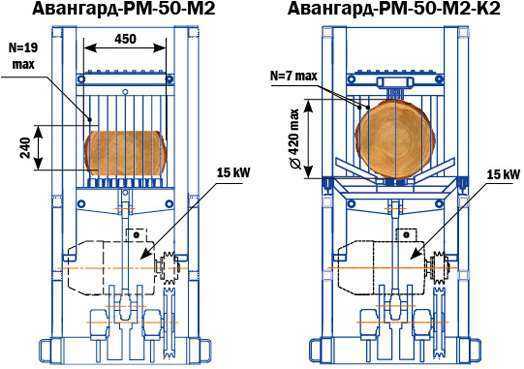

Рамные многопильные станки (рамный многопил, как его называют в быту) используется при распиливании бруса на несколько досок. Суть работы такого оборудования подобен работе пилорамы: натянутые в пильной рамке режущий инструмент производит пиление поступающей заготовки. Кривошипно-шатунный механизм позволяет пильной раме совершать возвратно-поступательные движения.

Дисковые многопильные станки (дисковые многопилы) используются для качественной распиловки бруса на специальные обрезные заготовки. Данный тип станков отличается более высоким качеством и точностью получаемого в результате распила продукта, чем рамные многопилы. Ко всему прочему они более качественно, точно и гораздо легче распиливают мерзлую древесину. В связи с этим дисковые многопилы больше распространены в северных регионах и странах.

Основным режущим инструментом в данном механизме являются дисковые пилы.

Касаемо брусующих станков, подробно рассматривать здесь их не будем, так как на эту тему у нас написана отдельная подробная статья, отметим лишь, что они нужны для продольного распила крупных бревен.

Помимо того стоит обратить внимание на мини многопильные станки. Сейчас в некоторых организациях и частных мастерских популярным становится мини многопильный станок, выделяющийся меньшими размерами по сравнению с обычными. Выбирая такое оборудование, его владелец имеет возможность достичь существенных производственных результатов относительно качества продукции. В то же время вы сэкономите значительные денежные средства.

Устройство и принцип работы многопильных станков

Рассмотрим главные рабочие механизмы данного деревообрабатывающего станка.

Станина – содержит в себе основные составляющие данного оборудования.

Силовой агрегат – производит вращательное или возвратно-поступательное движение пил, обрабатывающих материал. Помимо этого, приводит в движение блок подачи заготовки.

Режущий элемент – включает 1 или более валов, на которые устанавливают пильные диски.

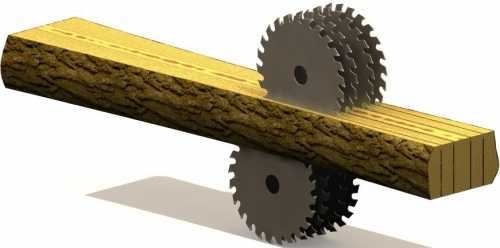

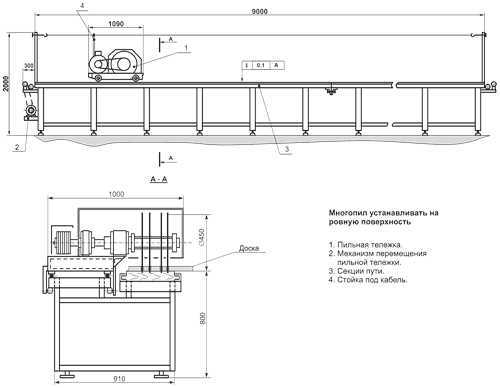

: Принцип работы многопильного станка

: Принцип установки пил для пиления досок в размер

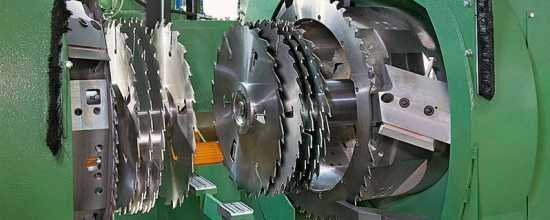

: Пакеты дисковых пил

Механизм, осуществляющий подачу заготовки. Чем больше заготовка для распила, тем соответственно мощнее должен быть этот узел.

Также это оборудование обычно оснащено 6-ю валами: четыре подающих и два принимающих вала. На отверстие, через которое подается заготовка, установлена когтевая защита (она необходима для исключения возможности нанесения вреда здоровью оператора и вылета обрабатываемого изделия из станка), а на выходе – специальная защитная штора. Дисковый вал для обеспечения безопасности покрывается площадкой с прорезями для режущего инструмента. Устройство оборудования подобным образом препятствует проникновению различных крупных отходов пиления в контейнер для опилок. Кроме того, существует возможность подключения стружкоотсосов, если это необходимо.

Многопильный станок СДМ-160

Суть работы многопильных станков заключается в горизонтальной подаче заготовок. Они жестко зажимаются вальцами для фиксации их в верхней и нижней частях. Распил производится путем вращения пильной части станка, где находится режущий инструмент. Скорость подачи заготовки составляет около 30-70 м/мин.

Также возможно сделать такое оборудование и своими руками, если чувствуете уверенность в себе и своих способностях. Многопил, изготовленный самостоятельно, может быть использован для обработки различных кромок, продольного пиления дерева и многих других операций.

Основные преимущества многопилов

К преимуществам можно отнести:

высокая производительность;
точность обработки;
надежность в работе;
удобство использования;
простота монтажа;
нет необходимости в усиленном фундаменте.

В последнее время именно дисковые многопилы становятся более популярными, поскольку обладают достаточно высокой производительностью, в то же время гарантируют отменное качество обработки поверхности пиломатериала, в отличие от многопилов рамного типа.

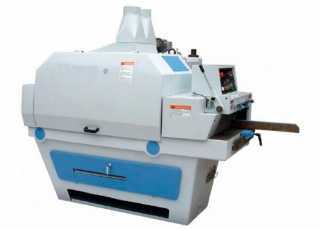

Многопильный гаттерный станок

В настоящее время продажей и послепродажным обслуживанием многопильных станков разных видов и для различных ниш занимается множество коммерческих организаций. Если решитесь на покупку этого оборудования, у вас не будет проблем с поиском станков конкретно под ваши нужды и запросы. Наиболее популярными на рынке моделями многопильных станков на сегодняшний день являются: цдк 5-3, цм 200, авангард рм 50.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Многопильные станки по дереву – характеристики и применение

В этой статье мы поговорим о том, какие бывают многопильные станки по дереву. Это оборудование сегодня очень востребовано. Рассмотрим характеристики многопильных станков, их назначение, виды и главные достоинства.

Многопильные станки

Многопильный станок является удобным в использовании инструментом, который используется для распила деревянных заготовок. Такое оборудование очень востребовано на лесопилках и прочих промышленных производствах, к области деятельности которых относится обработка различных видов древесины. Эти станки дают возможность получать одновременно и очень быстро несколько досок за один прогон заготовки через режущее устройство.

Многопильные станки предназначены для создания готовых пиломатериалов, то есть для получения различных полотен, а также формирования надрезов и фрезерования. Станки бывают одновальные и двухвальные. Заготовки могут подаваться механически. Они имеют высокую точность обработки.

Главное отличие этого оборудования от пилорам заключается в том, что пилорама не имеет такой точности работы. В конструкции многопильных станков могут использоваться ленточные или дисковые пилы. Многопильный дисковый станок имеет более низкую стоимость в сравнении с ленточными вариантами. Однако, заточка дисков стоит довольно дорого.

Технические параметры

В числе основных технических параметров многопильных станков стоит выделить:

размеры заготовок. Максимальный размер сырья, которое можно обрабатывать, определяет допустимые размеры заготовок
число установленных пил. Этот параметр показывает наибольшее количество лесоматериалов за один прогон
скорость подачи оказывает влияние на уровень производительности станка
скорость разрезания заготовок
диаметр пил характеризует глубину пропила
самое большое расстояние между пилами отвечает за ширину конечного лесоматериала

показатель мощности
размеры самого оборудования
масса.

Учет данных параметров поможет вам подобрать станок для необходимого вам объема работ, условий эксплуатации и производственных целей.

Виды многопильных станков

Все многопильные станки делятся на:

рамные станки
дисковые станки
брусующие станки.

Рамные многопильные станки применяются для распиливания бруса на несколько досок. Работа такого инструмента очень похожа на работу пилорамы: натянутое в пильной рамке режущее устройство осуществляет распил подающейся заготовки. Благодаря наличию кривошипно-шатунного механизма пильная рама совершает возвратно-поступательные движения.

Дисковые многопильные станки применяют для более качественного распила бруса на особые обрезные заготовки. Такие станки отличаются более высоким качеством, а также высокой точностью конечного продукта, в отличие от рамных станков. Кроме этого, такие устройства осуществляют более качественный распил мерзлой древесины. Поэтому дисковые многопильные станки пользуются большой популярностью в северных регионах нашей страны. Главный режущий инструмент здесь – дисковая пила.

Брусующие станки предназначены для продольной распиловки крупных бревен.

Существуют также и очень маленькие многопильные станки, их называют мини станками. Они используются в ряде организаций и частных мастерских. Такой станок имеет небольшие габариты, он отлично подойдет для небольших помещений и частных мастерских. Мини станки позволяют получить довольно высокий уровень производительности и хорошее качество конечного продукта.

Работа многопильных станков

К основным рабочим механизмам многопильного станка можно отнести:

станина. Именно в ней содержатся главные составляющие данного оборудования
двигатель осуществляет вращательное или возвратно-поступательное движение режущих инструментов, а также приводит в движение блок подачи заготовки

режущий элемент состоит из 1 или более валов, на которых закреплены пильные диски
устройство, которое подает заготовки. Чем больше заготовка для распила, тем более высокой мощностью должен обладать данный узел.

Чаще всего на многопильных станках установлены шесть валов: четыре подающих и два принимающих. На отверстие, посредством которого осуществляется подача заготовки, монтируется когтевая защита, которая нужна для исключения возможности причинения вреда здоровью мастера и вылета обрабатываемого изделия из устройства. Выход защищен специальной защитной шторой. При необходимости можно подключить стружкоотсосы.

Подача заготовок осуществляется в горизонтальной плоскости. Заготовку жестко зажимают вальцы, чтобы плотно зафиксировать их в верхней и нижней частях. Распиловка идет при помощи вращения пильной части станка, где расположен режущий инструмент. Скорость подачи заготовки достигает примерно 30-70 м/мин.

О том, как работает многопильный станок, видео расскажет подробнее.

Главные достоинства

Из основных преимуществ многопильных станков можно выделить:

высокий уровень производительности
высокая точность обработки
надежная работа
удобное использование
легкий монтаж
не нужен усиленный фундамент.

В последние годы именно многопильные дисковые станки набирают популярность, потому что отличаются довольно высоким уровнем производительности.

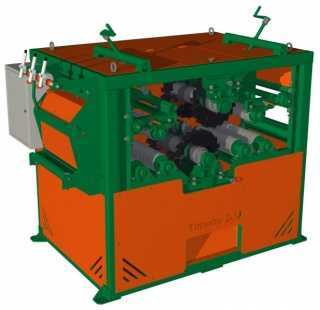

Двухвальный многопильный станок ТОПОЛЬ-200

Рассмотрим подробнее устройство многопильных станков на примере дискового двухвального станка ТОПОЛЬ-200. Он используется на крупных и средних промышленных предприятиях. На станке Тополь-200 осуществляется распиловка двухкантных брусьев (лафетов) в толщину максимум 210 мм, при помощи дисковых пил.

Фактически станок является станиной, на которую установлены два приводных пильных вала с поставами дисковых пил. Каждый из пильных валов работает от отдельного электродвигателя, определенной мощности. Валы включаются по очереди. В описываемой модели может использоваться только один вал для распила лафета высотой до 120 мм.

Механизм протяжки лафета включает шесть приводных рябух, которые обеспечивают точное движение заготовки в пильной зоне без рывков, для получения высококачественного пиломатериала.

В месте выхода пиломатериала из пильной зоны находится специальная когтевая защита, которая гарантирует безопасность и предотвращает вылет пиломатериала.

Приобрести двухвальный многопильный станок можно в комплекте с дисковыми пилами различных производителей. Чаще всего устанавливаются дисковые пилы обычного исполнения сечением 350 мм. Покупка стандартных пил с цилиндрической посадкой (без доработок, шпонок и прочих крепежных отверстий), даст возможность значительно уменьшить расходы на инструмент.

Также при покупке стоит обратить внимание на наличие в комплектации лазерного указателя пропила, который позволяет ускорить процесс установки заготовки, а также увеличит процент полезного выхода продукции.

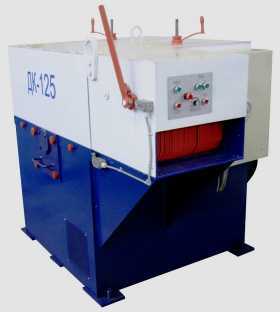

Таблица технических характеристик многопильного станка ДК-160(45кВт)
Технические характеристики
Ширина обрабатываемого материала: -наибольшая, мм -наименьшая, мм	430,(500) 10
Толщина обрабатываемого материала: -наибольшая, мм -наименьшая, мм	160 50,(16)
Длина обрабатываемого материала, мм, не менее	1000
Скорость резания, м/c, не менее	74
Номинальная скорость подачи, м/мин	5, 8, 13
Количество пил, шт., не более	8
Расстояние между крайними пилами, мм, не более	430,(500)
Диаметр пил, мм, наибольший	500
Номинальный диаметр посадочной шейки под инструмент, мм	80
Номинальное расстояние от пола до рабочей поверхности стола, мм	910
Норма обслуживания, чел	2
Род тока питающей сети	переменный трехфазный
Номинальная частота тока, Гц	50
Номинальное напряжение сети, Вт	380
Кол-во электродвигателей шт	3
Электродвигатель главного привода (пильного вала) номинальная мощность, кВт	45
Номинальная частота вращения, обр./мин	2850
Электродвигатель привода подачи (подающих рябух): -номинальная мощность, кВт -номинальная частота вращения, об/мин	2,2 1000
*Электродвигатель подъемопускание подающих вальцов: -номинальная мощность, кВт -номинальная частота вращения, об/мин	0,55 1000
Суммарная мощность электродвигателей, кВт	47,75
Масса, кг	2050
Габаритные размеры: -длина, мм -ширина, мм -высота, мм	1700 1300 1650

wood-prom.ru

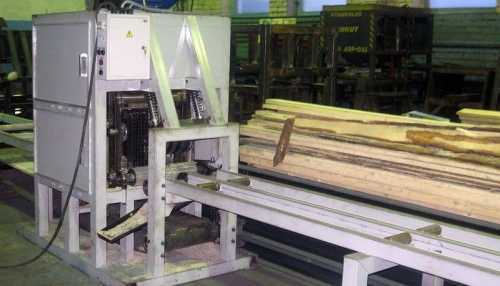

Многопильный станок (линия) проходного типа

смотреть все фото

Видео – Линия по переработке тонкомера

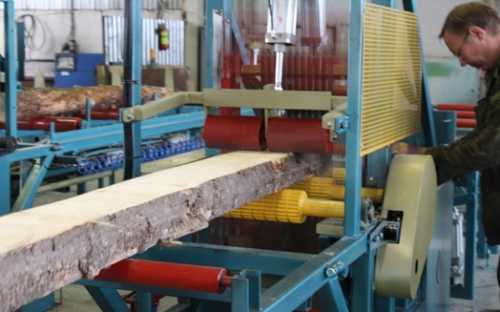

Многопильная линия

Основным назначением многопильного станка проходного типа “DISCOVERY” universal, является высокопроизводительный продольный раскрой лафета на доски определенных размеров до 20 м³ в час и точностью +/- 0,2 мм. Многопильный станок работать может вместе с брусующим станком, образуя при этом единую производственную линию, а также самостоятельно как станок второго ряда.

Рекомендуемая t° эксплуатации от -25° до +50°

Технические характеристики

МП 160

МП 205

Производительность м³ в час

до 15

до 20

Максимальная ширина подаваемого лафета в мм.

600

Максимальная высота подаваемого лафета в мм.

160

205

Минимальная высота подаваемого лафета в мм.

Длина подаваемого лафета в м.

от 2 до ∞

Количество устанавливаемых пильных дисков шт.

от 12 до 20

Размеры пильных дисков в мм.

Ø250×2,8/1,8×50 z=18+4

Ø315×3,8/2,5×50 z=18+4

Количество резов

от 6 до 10

Скорость подачи (плавно регулируемая), м/мин

от 0 до 20

Частота вращения пильных дисков, об/мин

3000

Суммарная мощность электродвигателей, кВт

45,5

62,2

Электродвигатель пильного узла, кВт

4×11

4×15

Электродвигатель подачи лафета, кВт

1,5

Напряжение питания, Вольт

380

Габариты станка Д×Ш×В в мм.

1700×1500×1500

Масса станка в кг.

1200

1300

Количество обслуживающих чел.

1-2

Стоимость

662 000 Р*

713 000 Р*

*Стоимость указана без пильных дисков.

www.diskwood.ru

Многопильный станок своими руками | Строительный портал

Любая производственная работа, которая связана с таким довольно капризным материалом, как древесина натуральная, – дело отнюдь не простое и довольно ответственное. Не мудрено, что малейшее неверное движение или халатное отношение к рабочему процессу может привести к плачевному результату. Поэтому рекомендуется основательно изучить «характер» обрабатываемой заготовки и правильно выбрать многопильный ленточный станок по дереву. А можно и самому собрать такой аппарат, если знаете толк в поделках своими руками.

Содержание:

Предназначение многопильного станка
Конструкция многопильного станка
Принцип работы
Классификация многопильных станков
Многопильный станок своими руками

Предназначение многопильного станка

Основным назначением многопильного станка является продольный раскрой не обрезных и обрезных пиломатериалов на заготовки определенных размеров, а также обрезка не обрезной доски. Нужно сказать, что такому станку любые породы деревьев «по зубам». Количество пил может доходить до двадцати четырех. Настраивать их можно так, что будут получаться бруски и доски нужной ширины. Но все равно есть ограничения: толщина заготовки – не менее 6 миллиметров.

Многопильный станок работать может вместе с бревнопильным станком, образуя при этом единую производственную линию, а также самостоятельно как станок второго ряда. Получил широкое распространение многопил на высокопроизводительных и на средних лесопильных цехах.

Станок обеспечивает при разной длине заготовок довольно высокую точность порезки из-за того, что сама заготовка не подвижна, а по калибрирующей направляющей двигается пристальный модуль. Увеличивается производительность станка при установлении лазерной линейки.

Более востребованный стал в последние время мини многопильный станок из-за своих небольших габаритов. Уже давно он служит очень хорошим помощником на больших производствах и предприятиях небольших мощностей, а также в быту. Если вы остановите выбор свой на этом оборудовании, то можете достигнуть довольно хороших производственных результатов, то есть высокого качества продукции.

Конструкция многопильного станка

В различной комплектации выпускаются многопильные станки, которые позволяют делать распил брусьев (лафета) высотой до 160 миллиметров. Применяется на строительных площадках и деревообрабатывающих предприятиях, может устанавливаться как в неотапливаемых и отапливаемых помещениях, способен работать при температурах от минус 15 до плюс 35 градусов окружающей среды.

Жесткой основой станка является станина рамного типа, сварной конструкции, она служит для крепления и размещения всех сборочных единиц. Установлен на валу набор пил, между ними – втулки, которые изготовляются в зависимости от размеров выпиливаемых заготовок.

Вальцовая подача заготовок состоит из двух верхних подпружиненных вальцов, которые настраиваются по высоте, и из двух нижних неподвижных вальцов. От автономного электродвигателя приводятся в движение подающие вальцы посредством цепной передачи через ременную передачу и редуктор. От обратного вылета обрезков и заготовок обеспечивает защиту когтевая защита, то есть механизм предохранительных упоров.

Можно устанавливать на многопильный станок до 40 дисковых пил диаметром до 500 миллиметров. Из этого следует, что 1 рез заготовки может принести до сорока ламелей, как на видео о многопильном станке. Компенсирует данная возможность небольшую скорость подачи, которая регулируется в диапазоне 0,5 – 1,5 метров в минуту.

На этом деревообрабатывающем оборудовании при пилении бруса меньшей высоты можно пилы использовать меньшего диаметра, это позволит уменьшить ширину пропила, а также в процентном отношении повысить выход готового пиломатериала. Пила, у которой диаметр 500 миллиметров, имеет частоту вращения в 2850 оборотов в минуту, и из-за таких технических характеристик получается пиломатериал высокого качества, то есть 0 и 1 сорта.

Также следует отметить, что для такого станка пилы можно приобрести довольно различные, например, биметаллическую пилу, стеллитовую или ленточную. При подборе пилы нужно строго придерживаться рекомендаций, которые даны производителем. Техническое обслуживание пил заключается в заточке, которая проводится своевременно и с помощью специальных заточных станков. Заточное оборудование стоит намного дороже для дискового многопила, чем для рамного, и эта особенность очень выгодная.

Многопильный станок дополнительно может быть укомплектован:

Устройством, которое на многопильном станке регулирует скорость подачи материала. По показаниям амперметра, а также от нагрузки на пилы, устанавливается нужная скорость подачи лафета. Это все позволяет достигнуть специального режима работы, где пилы и электродвигатель станка работают в оптимальном режиме без возникновения перегрузок. А также увеличивается срок полезной службы пил, а затраты на обслуживания сокращаются.
Устройством, которое регулирует автоматически скорость подачи лафета (бруса). Такое устройство дает возможность исключить при регулировке скорости подачи лафета человеческий фактор. На пильный вал в зависимости от нагрузки в автоматическом режиме станок регулирует скорость подачи лафета, что позволяет обеспечить максимальную производительность станка, а одно из самого главного – не допустить перегрузку электродвигателя.
Устройством, которое отвечает за плавный пуск, а также предохраняет дополнительно от перегрузок, при этом контролируя в реальном режиме времени его работу. Можно поставить на многопильный станок устройство плавного запуска, предназначенное для обеспечения плавного запуска без перегрузок станка в электрической сети, из выбранных режимов запуска (по времени, по номинальному току).
Вентилятором пылевым.

Принцип работы многопильного станка

Такой инструмент предназначается для распиловки доски или бруса с довольно высокой точностью. Данные инструменты порой носят названия «пилорама», «многопил». Объясняются подобные названия принципом работы лесопильной рамы. Что собой представляет такой принцип работы? Совершающийся автоматически процесс пиления осуществляется пилами, что натянуты в пильной рамке.

На многопильном станке укладывается доска на специальные прокладки и в торце фиксируется. Во время пиления фрезами доска плотно прижимается, и поэтому не возможно её смещение. Отсутствие принимающих и подающих роликов является одним из главных преимуществ многопила. Тележка с пилами на многопильном станке движется по ровной поверхности, и это обеспечивает ровный и практически идеальный распил. Вдоль направляющих при помощи электромеханики перемещается пильная тележка с фрезами. Плавно регулируется скорость подачи.

Относительно пил правильному позиционированию доски помогают лазерные указатели. Одновременно двумя пилами происходит обработка. Между пилами специальным штурвалом регулируется расстояние, а встроенной линейкой – контролируется. Надежной фиксации заготовки способствует прижимной ролик, регулируемый по высоте.

При помощи нижних и верхних подающих вальцов подаются заготовки (верхние – подпружинены, нижние – неподвижны). Можно регулировать скорость подачи, регулировка ступенчатая. На многопильном станке скорость подачи материала имеет плавную регулировку. Оптимальную скорость подачи устанавливают по показаниям амперметра, зависимо от нагрузок на пилы. При этом достигается режим работы электродвигателя пилы и станка в оптимальном режиме без перегрузок.

При помощи сменных втулок обеспечивается настройка пил, которая регулирует ширину изготовленных пиломатериалов. С двух работающих пилорам один станок обрабатывает необрезную доску. Вибрация практически отсутствует во время работы станка благодаря прочности и жесткости сварной станины.

Для того чтобы обрабатываемый материал не вылетал со станка, он оснащен когтевыми упорами, которые обеспечивают безопасность оператору. Также предусмотрен для удаления отходов технологический проем под пильным устройством. Для ворошения отходов предусмотрено специальное окно в случае их уплотнения.

Классификация многопильных станков

Вы познакомились с предназначением и принципом работы многопила. Но перед тем как приступить к созданию многопильного станка своими руками, мы вам настоятельно рекомендуем узнать, какие именно бывают многопилы. Условно их разделяют на рамные, дисковые и брусующие. Два последних бывают одно- и двухвальцевыми.

Рамный станок

Такой вид многопильного станка предназначен для распила бруса на ламели (доски) с высокой точностью. Принцип работы данного станка довольно сильно похож с работой маленькой пилорамы: натянутые в пильной рамке пилы производят распил движущейся заготовки. Движения возвратно-поступательные пильной рамы помогает осуществлять кривошипно-шатунный механизм.

Дисковый станок

Такие многопильные станки предназначены для качественной распиловки бруса на нужные обрезные материалы. Они имеют выше качество и точность получаемого пиломатериала, чем рамные многопилы. Здесь инструментом, который режет, являются дисковые пилы. На два типа делятся дисковые многопильные станки: одно- и двухвальные многопильные станки.

На многопиле с увеличением толщины бруса, который обрабатывается, нужно использовать большего диаметра пилы и большой толщины соответственно, это на многопильном станке увеличивает ширину пропила и, конечно, потери древесины, которая перерабатывается в стружку. Поэтому рекомендуется использовать при толщине бруса более 150 миллиметров двухвальный многопил, в них применяются пилы меньшего диаметра.

Брусующий станок

Предназначены брусующие станки для продольного распила бревен и являются аппаратами первого ряда. Они выдают на выходе два горбыля, две необрезные доски и двухкантный брус. Брусующие станки, как и дисковые моногопилы, делятся на одно- и двухвальные.

Также существует полная линия лесопиления, в которую входят: станок двухвальный брусующий, конвейер с подачей пиловочника на брусующий станок, приводной рольганг, стол сортировочный после брусующего станка, приемный рольганг, комплекс для переработки горбыля и многопильный станок. Брусующие станки при этом устанавливаться могут как в линии деревообрабатывающего производства, так и отдельно от производства.

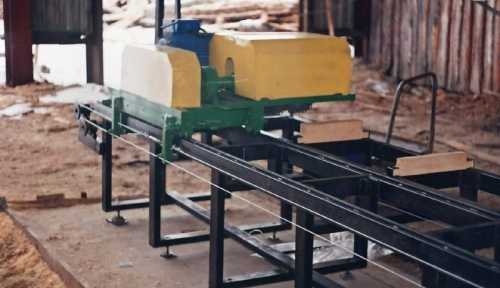

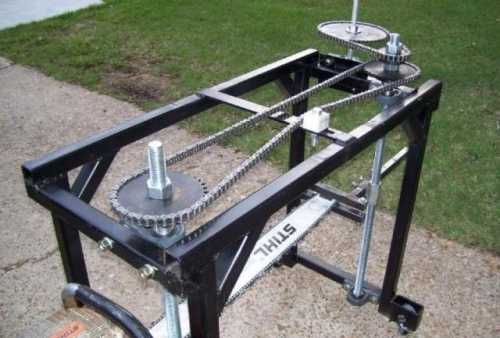

Многопильный станок своими руками

Многопильный станок в наше время – это довольно удобный функциональный инструмент, предназначенный для распила древесины. Даже в одиночку с его помощью в короткие сроки справиться можно с большим объемом работы. Но за такой станок не все готовы платить, ведь цена многопильного станка достаточно высока. Многие считают, что лучший вариант сделать из подручных средств его своими руками. Тому, кто решился сделать подобный аппарат сам, мы хотим посоветовать вот что.

Многопильный дисковый станок, который сделанный своими руками, предназначен для обрезания кромок, для продольного распила древесины, для изготовления обрезной доски, шалевок, деревянных срубов и многое другое. Самостоятельно изготовленные различные балки, срубы для бани, различные перекрытия из древесины обойдутся всегда дешевле и конечно качественней. Бывает на лесопилке, купишь для пола доски, а они как пропеллер вертолета, когда начнешь прибивать один край ниже, другой выше. Это очень неудобно.

Лучше всего, конечно, изготовить самодельный многопильный станок с тремя пилами, хотя две пилы было бы достаточно, как подсказывает опыт. Станок рассчитан на трехфазную сеть, а по совету «бывалых» движок должен быть мощным – 1,5 – 2 кВт, а обороты – порядка 3 000. Для движка вал желательно сделать со сдвоенными подшипниками и 22 миллиметровым, потому что здесь будут большие нагрузки.

Ремень рекомендуется ставить с сечением «0» из-за его довольно большой гибкости. Диаметр вала пил должен быть 20 миллиметров. Как говорят мастера, для станков по дереву, которые делаются своими руками, чтобы уменьшить изгибающий момент, база должна быть минимальная. Не должно превышать 300 миллиметров расстояние между корпусами подшипников. Также станок должен быть оснащен устройством плавного запуска для увеличения срока службы электродвигателя.

Теперь вы узнали общие положения создания многопила в домашних условиях. Зависимо от предназначения станка, его конструкция может несколько отличаться. Главное при этом – чтобы все работы вы выполняли строго по инструкции, иначе не сможете получить на выходе материал надлежащего качества.

strport.ru

Многопильный дисковый станок — разновидность деревообрабатывающего промышленного оборудования, предназначенная для продольной распиловки древесины, которая осуществляется при помощи определенного количества дисковых пил. Пилы размещаются в вертикальной плоскости, осуществляя при вращении продольный распил заготовки.

Назначение

Функционал такого оборудование весьма разнообразен:

Нарезка доски из двух- или трехкантного лафета.
Распиловка бруса на доски меньшего размера.
Роспуск обрезной или необрезной доски на бруски.
Раскрой массива дерева для получения большого количества однотипных деталей.
Обрез кромки необрезной доски.

Преимущества и отличия многопильных станков по техническим характеристикам

Устойчивое дно позволяет устанавливать оборудование без устройства специальной «подушки». Для безопасной работы его достаточно установить на выровненную поверхность, не допускающую перекоса станины.
Устойчивость «рабочего» блока и высокая скорость подачи материала. Жесткая конструкция станины исключает возникновение вибраций.
Надежная фиксация заготовки позволяет добиться максимально высокой точности пропила, обеспечивающей более высокое качество получаемого материала.
В зависимости от модели, количество дисковых пил может достигать 40 шт., что позволяет за один проход получать 40 шпонов с минимальной толщиной 2 мм.
Дисковые пилы отличаются небольшой толщиной пропила (от 1,4 до 1,6 мм), способствующей уменьшению количества древесных отходов в 4-5 раз.
Высокая производительность: промышленные станки способны выдавать до 700 м³ готового материала.
За счет высокого качества материалов, используемых для изготовления пильных дисков, они имеют больший срок эксплуатации и при грамотном использовании не нуждаются в частой замене или заточке.
Максимальная автоматизация и безопасность эксплуатации.
Низкое энергопотребление, что особенно важно в условиях крупного промышленного предприятия: среднее потребление составит 5 кВт. Ч/м³.

Многопильные дисковые станки различаются по плотности и размерам перерабатываемой древесины. Также в качестве отличий выделяют несколько основных технических характеристик, влияющих на выбор многопила:

Число устанавливаемых пильных дисков, их размеры и посадочное расстояние. В зависимости от конструкции различают фиксированное расстояние либо возможность его изменения при помощи фиксирующих узлов.
Регулировка высоты пил относительно подаваемой заготовки.
Наличие одного или двух валов.
Скорость подачи материала. Этот параметр варьируется в зависимости от коробки скоростей: коробки с ременной передачей или блоки с набором шестерней.
Потребляемые мощности. Также зависят от «уровня» станка: промышленные модели будут потреблять больше электроэнергии, чем небольшие бытовые станки.

Типы многопильных станков

Условно многопильные деревообрабатывающие станки делятся на три вида:

Рамные. Основное предназначение — распиловка бруса на доски с максимально высокой точностью. Распил осуществляется путем движения заготовки под закрепленной пильной рамкой с натянутыми пилами. За движения рамы отвечает кривошипно-шатунный механизм.
Дисковые. Позволяют получать из бруса несколько типов изделий: доска, шпон, бруски различного размера и т. д. Основным режущим инструментом выступают дисковые пилы. По техническим характеристикам и особенностям конструкции различают одно- и двухвальные многопильные станки. Двухвальные станки рассчитаны на обработку более твердых пород древесины большей толщины.
Брусующие. Предназначены для продольной распиловки. Также делятся на одно- и двухвальные.

Сферы применения

Многопильные станки с успехом используются на предприятиях разнообразных направлений:

Мебельное производство.
Предприятия по производству пиломатериалов и столярных изделий.
Компании по производству строительно-отделочных материалов.

Функциональность и высокая производительность дисковых многопилов позволяет использовать их как в качестве самостоятельного оборудования на деревообрабатывающем предприятии, так и в цепочке производственной линии в качестве промежуточного звена.

eurostore.su

Многопильный станок дисковый ДК-80 – Станкофф.RU

Назначение:

Предназначен для высокопроизводительной продольной распиловки обрезных и необрезных досок толщиной до 80 мм на бруски требуемой ширины.
На станке можно распиливать и горбыли с перепадом их толщины (в пределах одного горбыля) до 30 мм. При этом горбыли подаются в станок плоской поверхностью вниз.

Расположение пильного вала относительно обрабатываемых заготовок – нижнее. Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние – осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.

Область применения:

Многопильные станки новой серии ДК-80 получили широкое применение на средних лесопильных цехах и столярных производствах в качестве прирезного станка для лмелей, а также кромкообрезного станка с фиксированным поставом пил.

Схема обработки

Отличительные особенности:

диаметр вала 50 мм;
возможно одновременное использование до 5 пил
массивная и тяжёлая станина, общая масса станка 1100 кг;
бесступенчатая скорость подачи до 35 м/мин;
при производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используются подшипники известных фирм: SKF и FAG; электрика и электроника Schnaider Electric

Конструктивные особенности:

	Неограниченная ширина заготовки Благодаря консольной конструкции пильного вала, в станке предусмотрена возможность обработки неограниченной ширины заготовки.
	Механизм подачи Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бруса.
	Подающие вальцы Рифленые массивные подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов.
	Пильный вал Шпиндель пильного узла установлен на высокоточных подшипниках SKF (FAG), исключающих биение пильного вала. Кроме того, вал имеет консольную конструкцию, обеспечивающую быструю смену постава пил.
	Двойная когтевая защита Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.
	Удаление отходов Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения.

Страна изготовления: Россия

Технические характеристики многопильного станка ДК-80
Ширина обрабатываемого материала, мм: – Наименьшая – Наибольшая	20 неограничена
Толщина обрабатываемого материала,мм: – Наименьшая – Наибольшая	10 80
Минимальная/максимальная длина обрабатываемого материала, мм	0,5-6
Номинальная скорость подачи, м/мин	0-35
Количество пил, шт.	5
Расстояние между крайними пилами, мм	210
Диаметр пил, наибольший, мм	300-400
Диаметр пильного вала, мм	50
Скорость подачи, м/мин.	0-35
Количество электродвигателей, шт.	2
Электродвигатель пильного вала – Мощность электродвигателя, кВт	18,5
Габаритные размеры, мм: – длина – ширина – высота	1600 1100 1350
Масса станка, кг	1100

Отзывы о Многопильном станке дисковом ДК-80

Пока нет отзывов на данный товар.

Оставить свой отзыв

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

www.stankoff.ru

Дисковый многопильный станок

Многопильные станки по дереву

Многопильный станок дисковый Тайга СМД-2

Описание

Основное отличие таких станков от пилорам состоит в том, что пилорама не обладает такой точностью работы как многопил. В данном устройстве применяются ленточные либо дисковые пилы. Станок рамного типа с ленточными пилами дороже станка с дисковыми пилами. Но заточка его дисков обходится дороже.

Технические характеристики

Среди главных технических параметров многопилов выделяют:

габариты заготовки;
количество, установленных пил;
скорость подачи;
скорость резания заготовки;
диаметр пил;
наибольшее расстояние между пилами;
мощность;
габариты самого оборудования;
вес.

Сейчас рассмотрим некоторые основные параметры более подробно.

Диаметр пил определяет глубину пропила заготовки.

По расстоянию между пилами можно понять какую ширину будет иметь обработанный пиломатериал.

Советуем пристально подбирать многопильный станок, учитывая параметры, описанные выше в зависимости от необходимых объемов работ, условий эксплуатации и производственных задач.

Установленные пилы

Разновидности многопильных станков

Все многопильные станки можно разделить на рамные станки, дисковые станки и брусующие станки.

Основным режущим инструментом в данном механизме являются дисковые пилы.

Устройство и принцип работы многопильных станков

Рассмотрим главные рабочие механизмы данного деревообрабатывающего станка.

Станина – содержит в себе основные составляющие данного оборудования.

Режущий элемент – включает 1 или более валов, на которые устанавливают пильные диски.

Принцип работы многопильного станка Принцип установки пил для пиления досок в размер Пакеты дисковых пил

Многопильный станок СДМ-160

Также возможно сделать такое оборудование и своими руками, если чувствуете уверенность в себе и своих способностях. Многопил, изготовленный самостоятельно, может быть использован для обработки различных кромок, продольного пиления дерева и многих других операций.

Основные преимущества многопилов

К преимуществам можно отнести:

высокая производительность;
точность обработки;
надежность в работе;
удобство использования;
простота монтажа;
нет необходимости в усиленном фундаменте.

Многопильный гаттерный станок

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Многопильный станок своими руками | Строительный портал

Содержание:

Предназначение многопильного станка

Конструкция многопильного станка

Многопильный станок дополнительно может быть укомплектован:

Устройством, которое на многопильном станке регулирует скорость подачи материала. По показаниям амперметра, а также от нагрузки на пилы, устанавливается нужная скорость подачи лафета. Это все позволяет достигнуть специального режима работы, где пилы и электродвигатель станка работают в оптимальном режиме без возникновения перегрузок. А также увеличивается срок полезной службы пил, а затраты на обслуживания сокращаются.
Устройством, которое регулирует автоматически скорость подачи лафета (бруса). Такое устройство дает возможность исключить при регулировке скорости подачи лафета человеческий фактор. На пильный вал в зависимости от нагрузки в автоматическом режиме станок регулирует скорость подачи лафета, что позволяет обеспечить максимальную производительность станка, а одно из самого главного – не допустить перегрузку электродвигателя.
Устройством, которое отвечает за плавный пуск, а также предохраняет дополнительно от перегрузок, при этом контролируя в реальном режиме времени его работу. Можно поставить на многопильный станок устройство плавного запуска, предназначенное для обеспечения плавного запуска без перегрузок станка в электрической сети, из выбранных режимов запуска (по времени, по номинальному току).
Вентилятором пылевым.

Принцип работы многопильного станка

Классификация многопильных станков

Рамный станок

Дисковый станок

Брусующий станок

Многопильный станок своими руками

strport.ru

Многопильные дисковые станки

Многопильные станки Тайга серии СМД

Многопильные станки Тайга СМД предназначены для качественной и быстрой распиловки лафетов (двух-трехкантного бруса) на обрезную доску, брус, бруски, мебельную/паллетную и др. заготовки. Станки хорошо зарекомендовали себя, при встраивании в технологическую цепочку для изготовления мебельной и паллетной заготовки, вагонки, тарной дощечки. Отличительные особенности многопилов дисковых Тайга СМД: доступное энергопотребление 15 кВт/22 кВт/30кВт, высокая производительность – до 40 м.куб, минимальные настройки, быстрая окупаемость -1-3 месяца.

Артикул Скорость подачи, м/мин Высота пропила, мм Ширина заготовки, мм Количество пил, шт. Мощность, кВт Добавить в список Цена

Тайга СМД-1	4.5,7,9	120	не ограничена	5	15
Тайга СМД-2	4.5,7,9	150	не ограничена	5	22
Тайга СМД-2 Тарный	4.5,7,9	150	не ограничена	15	22
Тайга СМД-3 В наличии	4.5,7,9	150	не ограничена	5+	30	328 999 руб 364 999 руб

Дисковые многопилы серии ДК

Многопильные станки серии «ДК» отлично подходят для раскроя бруса. Ширина распила является достаточной для роспуска бруса даже от лесопильных рам. Тяжелая, прочная, жесткая конструкция обеспечивает длительный срок службы. С помощью преобразователя частоты возможна индивидуальная настройка скорости подачи. Получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.

ДК-125	0-30	125	450	10	30
ДК-160	0-30	160	500	10	45
ДК-80	0-35	80	не ограничена	5	18,5

Многопильные дисковые станки серии МП

Станки дисковые серии «МП» предназначен для переработки лафета в обрезной пиломатериал и горбыль. В процессе изготовления применяются качественные комплектующие и материалы, что обеспечивает долговечность и бесперебойную работу станка. Применение четырех чугунных приводных вальцов обеспечивает надежную подачу и гарантирует отличную геометрию получаемой продукции. Двустороннее, не консольное крепление вальцов и пильного вала положительно сказывается на ресурсе станка. А для удобства проведения технического обслуживания все узлы трения снабжены пресс- масленками. МП покрывается порошковой эмалью, надолго сохраняя товарный вид станка. Предусмотрена установка лазерных указателей линии пропила. Возможна как механическая, так и воздушная аспирация (удаление опила).

МП-120	12,16,20	120	350	7	31,5
МП-160	12,16,20	160	600	8	56,5

Многопильные станки серии ЦМР

Данный вид станков относят к станкам второго ряда при обработке древесного материала и предназначаются для продольной прямолинейной распиловки брусьев и досок дисковыми вращающимися пилами. Станки имеют очень жесткую конструкцию, обеспечивая тем самым точность пропила. Благодаря своей неприхотливости в работе и возможности использоваться в роли станков 2-го ряда после рамных пилорам, станки типа ЦМР получили очень широкое распространение. Использование этих станков в производстве значительно повышает производительность лесопиления, а также улучшает качество распиловки.

ЦМР-4M	6-60	160	не ограничена / 400	10	37
ЦМР-5	6-60		600	10	55
ЦМР-6 / ЦМР-6.01	8,12,18 / 0-30	150	600	10	55
ЦМР-7 / ЦМР-7.01	8,12,18 / 0-30	180	600	10	75

Многопильные дисковые станки серии MRS

Надежная массивная станина, прошедшая специальную обработку, обеспечивает высокую жесткость и исключает деформацию в процессе эксплуатации, а также долговечность работы станка без потери точностных парамеров. Высокая точность изготовления и жесткость пильного вала шпинделя позволяют получать детали с высокой чистотой поверхности и точностью геометрических параметров. Вертикальное перемещение шпинделя дает возможность устанавливать пилы различных диаметров. Подача заготовки осуществляется конвейером с “ныряющей” гусеницей, что обеспечивает прямолинейность распиловки и высокую точность обработки. Регулировка скорости подачи бесступенчатая,с помощью инвертора.

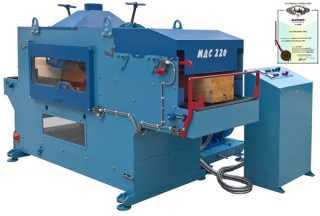

Многопильные двухвальные станки серии МДС

Предназначены для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски или обрезной брус и раскроя досок на заготовки заданной толщины при механизированной подаче. Подача заготовок осуществляется двумя цепными транспортерами и приводными вальцами. Бесступенчатая электронная регулировка скорости подачи позволяет подобрать оптимальный режим пиления. Станки неприхотливы в работе, устанавливается на ровную бетонную площадку. Станки могут комплектоваться электродвигателями различной мощности от 30 до 90 кВт.

МДС-170	3-30 (5-40)*	170	700	2х22 (2х30, 2х37, 2х45)*
МДС-220	3-30 (5-40)*	220	700	2х37 (2х45, 2х55, 2х75, 2х90)*
МДС-250	3-30 (5-40)*	250	700	2х45 (2х55, 2х75, 2х90)*

DC-210 В наличии

0-30

210

800

92,2

VC-700-37/2

0-20

250

700

2х12

40 (80)*

БУК 700

0-14

160

750

57,2 (47,2)*

Стилет МП-160К

до 20

160

Стилет МП-160П

до 20

160

400

Тополь 200

0-14

210

480

32,2

ЦМ-200

4,6,8

200

800

75-110

ЦМ150К

6,10,15,20

150

450

46,5

www.stankoff.ru

Многопильные дисковые станки

Cравните предложения и цены на многопильные дисковые станки и подберите оптимальные варианты из более чем 273 объявлений частных лиц и компаний

Многопильный дисковый станок ДК-125 Подробное описание и цена >>> Реклама

Станок многопильный дисковый ЦМР-4M Подробное описание и цена >>>

Также часто ищут

Вы недавно смотрели

Продам Эл. Двигатели Новый Калуга (Россия) 8 670

Продам РЕДУКТОРА ч-100 Новый Калуга (Россия) 0 Продам Пускатели серий : ПМА 3100ЕПМА6100, ПМЛ 1100-ПМЛ 6100, ПМ 12-100, ПМ 12-160, ПМЕ 211, ПМЕ222, ПМЕ111, ПМЕ0-71, ПМЛ2100, ПМЛ-3100, ПМЛ-4100 Новый Кривой Рог (Украина) Все просмотренные объявления →

www.prostanki.com

i-perf.ru
