Монтажные провода и кабели их назначение и описание
class=”eliadunit”>
Вступление
Все выпускаемые провода и кабели объединяет одна общая характеристика по назначению, они электрические. То есть, проводов и кабели всех типов, видов и марок, предназначены для переноса электрической энергии на расстояния.
В зависимости от мощности переносимой энергии (напряжения и тока), предусмотренных расстояний и особенностей окружающей среды, электрические провода и кабели подразделяются на более конкретные типы.
Среди кабельной продукции общего назначения, можно выделить два вида проводов и кабелей, с некоторыми из них мы сталкиваемся каждый день. Это
- Силовые электрические кабели и провода.
- Монтажные провода и кабели.
Силовая кабельная продукция предназначена для передачи электрической энергии и её распределения в электрических сетях и цепях напряжением от 0,22кВ до 110кВ. С самым простым видом силовых проводов, мы сталкиваемся каждый день, включая бытовой прибор в розетку.
Монтажные провода и кабели, объединяют специальную группу кабельной продукции, предназначенной для передачи электрической энергии в пределах одной электрической установки, электрического прибора или аппарата.
Отличает монтажные провода и кабели их назначение (невысокие токовые нагрузки), как следствие небольшие сечения жил и неподвижный, четко зафиксированный, способ монтажа.
Нужно отметить, что есть отдельные марки монтажных проводов, в назначении которых, наряду с неподвижным, предусмотрен и подвижный способ приборного, межприборного соединений.
class=”eliadunit”>
Монтажные провода и кабели описание
Назначение монтажных проводов и кабелей определяет особенности их конструкции. Сечение жилы монтажных проводов не превышает 6 мм2. Если быть точнее сечение жил монтажных проводов колеблется от 0,05 до 6кв.мм. В проводах количество жил, до трех, в кабелях количество жил больше.
По конструкции жил, выпускаются монтажные провода многожильные и одножильные. Материал для изготовления жил, электротехническая медь, в некоторых марках медь посеребрена. Для удобства монтажа, большинство марок монтажных проводов выпускают с лужеными жилами.

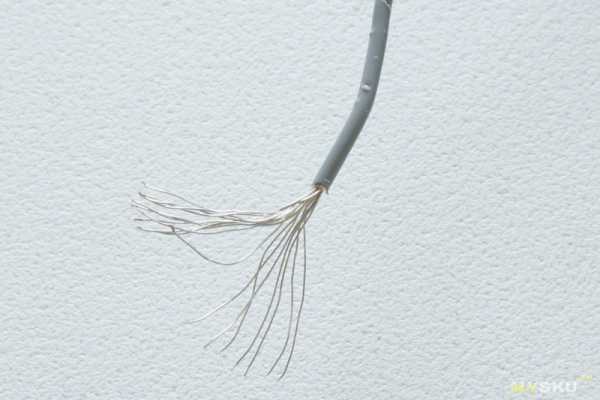

Многожильные монтажные провода имеют жилы состоящие из скрученных медных, чаще луженых, проволок.
Особое внимание в конструкции монтажных проводов уделяют экранированию жил. Сетчатая изоляция из медной сетки, защищает приборы и оборудование, где используются монтажные провода от помех.
Маркировка монтажных проводов и кабелей
Главная отличительная особенность маркировки монтажных проводов и кабелей это заглавная буква М в начале маркировки.
- Следующие буквы в маркировке обозначают основные характеристики и назначение проводов (кабелей).

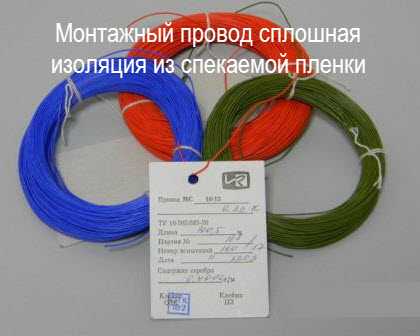

- Изоляции: В – ПВХ, П – полиэтилен; С – стекловолокно или спекаемая пленка; Ц – плёнка; Ш –полиамидный шелк;
- Буква Г означает, что провод гибкий многопроволочный;
- Буква Д означает двойную оплетку;
- Л – лакировка провода;
- Последняя буква Э, означает, что провод экранированный.
- Буква Э после М означает что провод эмалированный.
©Elesant.ru
class=”eliadunit”>
elesant.ru
Монтажные провода. Марки. Применение
Изготавливаются из чистой электротехнической меди, применяются при объёмном монтаже для внутриблочных и межблочных соединений. Провода могут быть одножильными и многожильными. Большинство монтажных проводов для обеспечения быстрой и надёжной пайки и для зашиты от окисления выпускают с лужёными токоведущими жилами. Лужение производят припоями ПОС-40. ПОС- 61. для высокочастотных цепей радиоэлектронной аппаратуры лужение может быть выполнено серебром.
Если провода используют при температуре 250 градусов и более, то для защиты от окисления их покрывают никелем.
Сечение токоведущей жилы выбирают в зависимости от величины проходящего по ним тока. Сечение соответствует определенному ряду в соответствии со стандартом.
Изоляцию провода выбирают в зависимости от величины рабочего напряжения и условий эксплуатации. В условиях нормальной температуры и влажности используют провода с полихлорвиниловой и волокнистой (хлопчатобумажной) изоляций. В условиях повышенной температуры и влажности применяются провода с изоляцией из фторопласта, стекловолокна, резины. Для защиты от внешних электромагнитных полей используются экранированные провода. Экраны изготавливают из тонкой лужёной медной проволоки.
Маркировка проводов:
ПMB – провод монтажный в полихлорвиниловой изоляции(одножильный)
МГВ – провод монтажный гибкий в полихлорвиниловой изоляции многожильный)
МГШВ – провод многожильный монтажный в шёлковой виниловой изоляции
МГВЭ – провод монтажный гибкий в полихлорвиниловой изоляции (многожильный) экранированный
МГШВЭ – провод многожильный монтажный в шёлковой виниловой изоляции экранированный
МГТФ – провод монтажный гибкий термостойкий с изоляцией из фторопласта
МГТФЭ – провод монтажный гибкий термостойкий с изоляцией из фторопласта экранированный
МГСТ – провод многожильный термостойкий с изоляцией из стекловолокна
В конструкторской документации обязательно указать ГОСТ или технические условия, в соответствии с которыми изготавливают провод, марку провода, сечение токоведущей жилы, при необходимости – цвет.
Виды монтажа.
Объемный монтаж.
Обеспечивает соединение различных электро и радиоэлементов, узлов, модулей РЭА в единую конструкцию при помощи проводов, кабелей, жгутов, разъемов и т.д. Микросхемы при объемном монтаже не применяются.
5.1.1Объемный монтаж выполняется в следующей последовательности:
1. Мерная резка провода в соответствии с технической документацией.
2. Удаление изоляции с жил монтажных проводов.
Изоляция монтажных проводов снимается методом электрообжига (электронож или паяльник). Применение кусачек и другого режущего инструмента не допускается во избежание обрыва отдельных проволок. Потемнение и оплавление изоляции при обжиге допускается не более чем на 1мм. Изоляцию снимают на расстоянии 10-15мм.
3. Заделка концов волокнистой изоляции провода или экранирующей оплетки при помощи нитяного бандажа, клея, изоляционной трубки.
4. Скрутка и лужение токоведущей жилы.
Жилы многожильных проводов скручивают под углом 15- 30 градусов к оси провода. После скрутки провод залуживают, отступая от изоляции 1мм. Лужение должно быть «скелетным».
5. Закрепление монтажных проводов.
Способ крепления провода зависит от типа контакта, к которому необходимо припаять провод:
1. Штырьковые контакты. К ним провода сечением 0.35мм2 и меньше крепят полным оборотом вокруг штыка. Провода большего сечения крепят на три четверти оборота. Крепить провода нужно так, чтобы расстояние от пайки до изоляции провода было 0.5-2мм (I мм). На I штырёк допускается крепить не более трёх проводов, каждый провод закрепляется самостоятельно.
2. Трубчатые контакты.Пайка производится без механического крепления. Провод заводят в контакт и запаивают так, чтобы расстояние от пайки до изоляции провода было 0.5-2мм
3. Лепестковые контакты. Маломощные контакты (легко гнутся) паяют без механического крепления. Провод заводят в отверстие, плотно зажимают к лепестку и запаивают по всей поверхности соприкосновения.
Мощные контакты.
К ним провода припаивают с предварительным механическим креплением. На один лепесток крепят не более трёх проводов. Так же необходимо соблюдать основное требование при пайке проводов – расстояние от пайки до изоляции провода должно быть 0.5-2мм.
5.1.2. Обработка экранированных проводов.
Монтаж приборов и блоков производят экранированными проводами, если они подвержены воздействию электромагнитных помех или создают их сами.
Экранирующие оплётки должны быть заземлены в местах, указанных на чертеже или в монтажной схеме. Оплётка проводов длиной более 100мм должна быть заземлена с обеих сторон. Заземляющий вывод может быть выполнен самой оплёткой или гибким проводом соответствующего сечения, который соединяется с заземляющим лепестком или контактом. Экранирующая оплётка не должна касаться корпуса прибора. При необходимости её следует поместить в изоляционную трубку.
5.1.3 Вязка жгутов.
Два и более параллельно идущих провода длиной более 50мм должны быть связаны в жгут. Раскладку и вязку жгутов в целях идентичности изготовления и ускорения работы в условиях серийного производства осуществляется на шаблонах.
Шаблоны изготавливаются по монтажной схеме или по чертежам на жгут. Шаблон изготавливается на диэлектрическом основании, на котором наносят трассировку (рисунок, чертёж) жгута, в соответствии со схемой. Для выпуска проводов из жгута предусматривают отверстие в соответствии с чертежом, в местах перегиба жгута устанавливают шпильки. На разъёмах указывается маркировка разъемов и номера контактов, выход провода из жгута должен быть строго против места пайки. Провода на шаблоне раскладывают в соответствии с таблицей проводов, где указываются, откуда и куда идёт провод, сечение и цвет провода.
Провода в жгуте укладывают ровно без выступов и перекрещивания. Длинные провода укладывают в верхней части жгута с лицевой стороны, чтобы все ответвления выходили из под них. Провода малых сечений и экранированные провода укладывают внутри жгута. В жгуте предусматривают запасные провода, из расчета 10% от общего количества. Запасные провода укладывают одного цвета, их концы изолируют и закрепляют на видном месте.
Вязку жгутов производят хлопчатобумажными или льняными нитками, которые пропитывают влагоотталкивающим материалом. Также для вязки жгута используют тонкие изоляционные плёнки. В зависимости от количества проводов в жгуте и диаметра жгута, вязку выполняют в одну или более ниток с натяжением.
Шаг вязки (расстояние между узелками) примерно равно диаметру жгута, но не более 25мм. В местах разветвления жгута должны быть выполнены бандажи 5-10мм. В местах изгиба жгута шаг вязки должен быть уменьшен. На провода в жгуте надевают изоляционные трубки или бирки с указанием номеров контактов.
Для защиты жгутов от тепловых и механических воздействий применяют дополнительную изоляцию в соответствии с документацией на изготовление жгута.
От механических повреждений жгут обматывают киперной лентой, полихлорвиниловой или другой изоляцией. При необходимости крепления жгута скобами или хомутами под них ставят дополнительную эластичную изоляцию, так же от механических повреждений используют металлорукав.
От влияния высоких температур жгут, в соответствии с чертежами, обматывают теплоизоляционным материалом (лакотканью, стеклотканью, фторопластовой плёнкой)
При креплении подвижных жгутов их требуется закрепить так, чтобы провода работали на скручивание, а не на изгиб.
5.1.4.Требования к объемному монтажу.
1. Все соединения проводов должны выполняться только после механического закрепления.
2. Не допускается повреждение изоляции и токоведущей жилы проводов.
3. Гибкие провода при объемном монтаже должны иметь запас по длине на одну две перепайки. Наращивание проводов скруткой или пайкой запрещается. Соединение проводов между собой или с выводами элементов выполняется с помощью монтажных контактов (лепестки, штырьки, колодки).К одному штырьку или лепестку допускается пайка не более 3х проводов. Каждый провод закрепляется самостоятельно.
4. Монтажные провода, кабели и жгуты запрещается располагать на острых кромках узлов и приборов. Необходимо использовать защиту от механических повреждений (втулки, изоляционные ленты и т.д.)
5. Если расстояние между токоведущими контактами менее 2 мм, то на выводы необходимо надеть изоляционную трубку.
6. Подвижные части приборов не должны касаться проводов.
7. Расстояние между ними должно быть не менее 5 мм.
8. разъемы распаивают так, чтобы исключить повреждение провода (снизу вверх и слева направо)
9. При монтаже и ремонте следует правильно располагать провода, чтобы связь между отдельными цепями отсутствовала или была минимальной.
10. При выполнении объемного монтажа необходимо следить, чтобы обрезки проводов и кабелей не попадали в аппаратуру.
Недостатки: высокая трудоемкость, невозможность механизации, трудность в получении идентичных образцов, паразитные емкости и наводки на длинных проводах.
Проверка качества объемного монтажа заключается:
1. в визуальном осмотре качества паяных соединений (соблюдение требований с1-10)
2. в прозвонке проводов, кабелей и жгутов (измерение сопротивления )
Печатный монтаж.
Это электрическое соединение радиоэлементов с помощью плоских печатных проводников на печатной плате, которые получают методом металлизации поверхности, или травлением фольгированного материала. По количеству токопроводящих слоев печатный монтаж может быть односторонним, двусторонним, многослойным.
Печатный монтаж выполняется в следующей последовательности:
1.Проводят входной контроль печатных плат и радиоэлементов:
1.1 проверяется соответствие номиналов элементов с принципиальной схемой и перечнем элементов;
1.2 проводится визуальный осмотр платы и элементов на отсутствие повреждений.
2. Подготовка радиоэлементов к монтажу:
рихтовка и лужение выводов
формовка по месту пайки в соответствии с документацией
3. Установка элементов в соответствии со сборочным чертежом
а) При одностороннем монтаже допускается укладывать детали на поверхность платы, выводы подгибают, если их диаметр меньше, чем 0,7 мм.
б) При двухстороннем монтаже корпус детали должен быть поднят на расстояние 0,5-1,5мм над поверхностью платы.
в) Микросхемы устанавливают в соответствии с маркировкой первого вывода, который должен совпадать с «ключом» на печатной плате. Микросхема устанавливается параллельно поверхности платы до упора выводов. Выводы микросхем при печатном монтаже не подгибают и не подрезают.
г) Диоды и электролитические конденсаторы устанавливают в соответствии с полярностью.
д) транзисторы устанавливают в соответствии с маркировкой Э-Б-К
4. Пайка.
а) В процессе пайки не допускается перегрев печатной платы и элементов. Для этого пайку производить при температуре не более 250о и не более 5 сек.
б) если отверстия металлизированные, то они должны быть заполнены припоем на всю толщину платы.
в) Полупроводники и микросхемы чувствительны к воздействию статического электричества и высоких температур.
Для защиты микросхем и полупроводниковых деталей от влияния высоких температур необходимо:
· использовать паяльник мощностью не более 40 Вт (оптимально 20-25Вт )
· температура пайки должна быть не более 250 градусов.
· пайку выводов производят через один или в шахматном порядке.
· время пайки 2-Зс.
· повторную пайку производить только после остывания предыдущей через 10-15с.
· для пайки диодов и транзисторов применяются теплоотводы, которые устанавливают на вывод детали между корпусом и пайкой. В качестве теплоотвода можно использовать пинцет без насечки или зажимы с медными насадками
Для зашиты микросхем и полупроводниковых деталей от статического электричества необходимо:
· хранить микросхемы и полупроводники в таре завода изготовителя на заземлённых стеллажах. Так же переносить можно только в заводской таре или в фольге;
· рабочее место должно быть оборудовано антистатической пластиной;
· жало паяльника должно быть заземлено;
· прежде чем приступать к работе с микросхемами, монтажник должен надеть антистатический браслет. Провод заземления присоединяют к клемме заземления на рабочем месте (плотно прикручивается или используется штекер с фиксацией)
Антистатический браслет представляет собой металлическую пластину, которая плотно прижимается к руке кожаным или текстильным ремешком.
Металлическая пластина закрыта крышкой, под которой находится резистор 1Мом (устанавливается между проводом подсоединения и металлической пластиной). Браслет соединяется с клеммами заземления многожильным изолированным проводом. 1 раз в 6 месяцев браслеты аттестуют на пригодность. Проверяется величина сопротивления, исправность провода и надежность контактов.
· рабочие места периодически протирают антистатическими пастами
Преимущества печатного монтажа: уменьшение габаритов изделия, возможность автоматизации и механизации производства, устранение паразитных емкостей и наводок, повышение надежности, получение идентичных образцов.
В процессе контроля печатного монтажа визуально проверяется соответствие всем требованиям к формовке и установке элементов на плату, а также к качеству пайки.
Не должно быть:
· отслоения дорожек в результате перегрева
· разрыва дорожки в результате механического повреждения
· «ложных» паек
· замыканий между выводами элементов или контактами на печатной плате
5.3 Поверхностный монтаж.
Является разновидностью печатного монтажа. РЭ элементы устанавливаются на поверхности печатной платы, а не в отверстия, как при печатном монтаже. Для выполнения ПМ требуется специальная элементная база, освоение новых технологических процессов, высокая точность сборочно-монтажных работ.
Преимущества поверхностного монтажа:
1. уменьшаются габариты и масса изделия,
2. повышаются технические характеристики за счет уменьшения длины выводов РЭ и проводников печатной платы.
3. сборочно-монтажные работы полностью автоматизированы.
В основном применяется смешанный монтаж, когда с одной стороны устанавливаются штыревые компоненты, а детали для поверхностного монтажа- с одной или двух сторон.
К элементам ПМ относятся:
1. Печатные платы для ПМ, которые называются коммутационными.
Платы могут быть однослойными и многослойными.
2. компоненты для поверхностного монтажа, которые делят на 3 группы:
а) пассивные элементы
· резисторы, которые имеют прямоугольную или цилиндрическую форму с металлизированными торцами.
· конденсаторы, изготовленные по многослойной технологии из керамики и металла
· диоды
б) активные элементы
· транзисторы, которые имеют 3 или 4 вывода и корпус типа SOT (Smoll outlin транзишин)
· микросхемы в корпусах типа SOIC – малогабаритный; QFP –квадратный выводы с четырех сторон; BGA -с матричным расположением выводов.
в) нестандартные – это намоточные элементы, выключатели, розетки, соединители и т.д.
Технологический процесс пайки при ПМ состоит из следующих операций:
1. нанесение припойных паст и клея
2. монтаж компонентов (установка) – основная операция ПМ, которая должна отличаться высокой точностью
3. Пайка (ИК, волной припоя и т.д.)
4. очистка и промывка от флюса
5. контрольные операции. Визуальный контроль затруднен из-за малых габаритов и высокой плотности монтажа. Поэтому широко используют методы автоматического видеоконтроля на основе распознавания образцов или контроля качества пайки на основе лазерной техники.
Исправление брака при ПМ сводится к повторному выполнению части сборочно-монтажной операции.
Контроль качества монтажа.
Для обеспечения высокого качества продукции и повышения ее надежности осуществляется контроль изделий, т.е. проверка соответствия всех параметров продукции установленным требованиям, которые указаны в ГОСТ; ОСТ, ТУ, инструкциях и т.д.
В процессе изготовления РЭА наиболее часто используют следующие виды контроля:
1. Производственный контроль – контроль производственного процесса и его итога на стадии изготовления продукции.
2. визуальный контроль. Осуществляется внешним осмотром изделия для выявления внешних дефектов, которые могут быть на поверхности изделия
3. входной контроль – контроль продукции поставщика, предназначенной для использования в производстве.
4. Текущий контроль. Осуществляется после каждой или нескольких технологических операций. Позволяет выявить брак до момента окончательной сборки изделия.
5. Выходной (приемочный) контроль – окончательный контроль готовой продукции.
6. контроль может быть полным или выборочным.
Повышение качества и надежности продукции зависит от организации, осуществления и анализа итогов контроля. Выполнение указанных работ должно осуществляться в соответствии со следующей документацией:
· технические условия на изделие;
· инструкции по контролю, которая должна содержать цель контроля, вид контроля, порядок выполнения, предупреждение о наличии опасных напряжений и токов;
· маршрутно – контрольная карта, которая составляется на каждое изделие и содержит все операции контроля;
· ведомость операций технологического контроля.
Контролер должен провести проверку соответствия параметров изделия техническим требованиям. В случае несоответствия контролер обязан забраковать изделие, т.е вернуть на доработку или снять с производства.
Техническая документация.
Схемы.
Для РЭА основной технической документацией являются различные схемы.
Схема – это документ, на котором показаны в виде условных обозначений составные
части изделия и связи между ними.
В соответствии с ГОСТ2701-84 схемы в зависимости от элементов и связей между ними подразделяются на следующие виды:
Электрические (Э)
Кинематические (К)
Оптические (Л)
Комбинированные (С)
При изготовлении изделий РЭА, электрические и смешанные (электрические+кинематические).
Электрических схем, согласно требованиям ГОСТа, существует 7 типов со следующими чертежными номерами:
Структурные (1)
Функциональные (2)
Принципиальные (3)
Монтажные (4)
Подключения (5)
Общие (6)
Расположения (7)
Допускается разработка схем прочих типов (8) и объединенных (0)-схем двух типов на одном конструкторском документе. При этом присваивается наименование схемы, тип которой имеет наименьший порядковый номер. Наименование схемы определяется ее видом и типом. (Э4- электрическая монтажная схема).
При выполнении работ по монтажу, регулировке, и ремонту изделия, а также при разработке схем применяются следующие термины:
ЭЛЕМЕНТ- это составная часть схемы, которая выполняет определенную функцию в изделии и не может быть разделена на части.
УСТРОЙСТВО- совокупность элементов, представляющая собой единую конструкцию (плата, блок).
ФУНКЦИОНАЛЬНАЯ ГРУППА-совокупность элементов, выполняющих в изделии определенные функции и не объединенных в одну конструкцию.
ФУНКЦИОНАЛЬНАЯ ЦЕПЬ- линия, канал, тракт определенного назначения.
(канал звука, изображения и т.д.)
ЛИНИЯ ВЗАИМОСВЯЗИ – отрезок линии, указывающий на наличие связи между функциональными частями изделия.
1.Схема электрическая структурная.
Определяет основные функциональные части изделия, их назначение и взаимосвязь. Функциональные части изображаются в виде прямоугольников, а связи между ними показывают линиями, стрелки на конце которых указывают направление прохождения сигналов. Внутри прямоугольников вписывают наименования, обозначения и типы узлов или частей устройства. Используются для общего ознакомления с изделием, они дают наглядное представление о принципе работы и взаимодействии всех узлов.
2.Схема электрическая функциональная.
Определяет функциональные части изделия, их взаимодействие. При этом на ней детально показывают те части, которые необходимы для понимания процессов работы, второстепенные узлы и элементы изображают в виде прямоугольников. Допускается показывать конкретные соединения (провода, кабели), приводятся позиционные обозначения и наименования элементов, поясняющие надписи и таблицы, параметры в характерных точках (значения токов, напряжений, формы и значения переменных и импульсных сигналов). Используются для более полного изучения принципа работы и при ремонте РЭА.
3. Схема электрическая принципиальная.
Определяет полный состав элементов и связей между ними. Элементы на схеме изображаются в виде условных графических обозначений в соответствии с ЕСКД, также указываются их типы и номиналы. На принципиальной схеме изображаются элементы, которыми заканчиваются входные и выходные цепи (разъемы, зажимы).
Все элементы на принципиальной схеме имеют позиционное буквенно-цифровое обозначение, которое располагают рядом с элементом с правой стороны или над ним. Все элементы, изображенные на схеме и данные о них записывают в «перечень элементов», помещенный на отдельном листе или рядом со схемой.
На схеме могут указываться параметры входных и выходных цепей (частота, сила тока, величина напряжения, сопротивления и т.д.)
Если на схеме изображены элементы, которые подбираются при регулировке, то их условное обозначение отмечают звездочкой.
Марки проводов и кабелей на схеме не указываются.
Принципиальная схема является основным документом для проверки настройки и ремонта БРЭА.
4.Схема электрическая монтажная (соединений).
Показывает соединения составных частей изделия и определяет провода, жгуты, кабели, печатные проводники, а также места их присоединения и ввода.
Устройства и элементы на схеме изображаются в истинном виде. Допускается упрощенное изображение в виде прямоугольников или внешних очертаний. Их расположение и габариты должны соответствовать действительным размерам и размещению. Около элемента ставят позиционное обозначение, присвоенное на принципиальной схеме.
Для упрощения изображения допускается объединять отдельные провода, идущие в одном направлении, в общую линию с присвоением порядкового номера в пределах изделия. К монтажной схеме обязательно прилагается таблица проводов, в которой указывают:
1. № цепи
2. откуда и куда идет провод
3. сечение и цвет провода
Схема используется при монтаже, проверке и ремонте изделия, т.к. значительно уменьшается время поиска цепей и радиоэлементов.
5.Схема электрическая подключений.
Содержит сведения о внешних подключениях изделия. Изображены входные и выходные элементы, расположение которых должно соответствовать их действительному размещению в изделии, также указывают провода и кабели внешнего монтажа. Допускается указывать марки, сечения, расцветку проводов. На схеме также указывают места подключения КИА.
6.Общая схема.
Определяет составные части комплекса и соединения их между собой на месте эксплуатации. Приводятся изображения устройств и элементов, а также проводов, жгутов, кабелей их соединяющих.
7.Схема электрическая расположения.
Определяет относительное расположение составных частей изделия. Допускается условные графические изображения элементов и упрощенные внешние очертания.
Используются при разработке других конструкторских документов, при ремонте и эксплуатации.
Сборочный чертеж.
Основным конструкторским документом для любой сборочной единицы являются
сборочный чертеж и спецификация.
В сборочном чертеже указывается расположение и взаимная связь составных частей изделия, соединяемых по данному чертежу в единую конструкцию.
Спецификация определяет полный состав сборочной единицы.
Сборочный чертеж разрабатывается по принципиальной и монтажной схеме. Содержит сведения о расположении и креплении элементов на плате или другой конструкции.
На чертеже указывают:
1. Габаритные размеры изделия (размеры для справки обозначаются *)
2. Номера позиций всех элементов, которые изображаются в истинном виде
3. Технические требования, которые располагаются на поле чертежа и содержат ссылку на технические документы, в соответствии с которыми производится установка и монтаж радиоэлементов. Так же указываются специальные требования по маркировке, покрытию, пайке.
4. В штампе указывается: наименование изделия, фамилия разработчика, децимальный номер.
5. Радиоэлементы на сборочном чертеже изображаются по наибольшим габаритным размерам. У диодов и электролитических конденсаторов указывается знак полярности (+). У транзисторов указывается эмиттер, база, коллектор. У микросхем и разъемов указывается первый вывод.
6. К сборочному чертежу прилагается спецификация, которая определяет полный состав сборочной единицы и элементов. В нее входят следующие разделы: документация, сборочный чертеж, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы.
По спецификации производится набор комплектующих элементов
7.Технологическая документация.
Технологическая документация предназначена для отражения всей последовательности технологического процесса с указанием режимов, норм времени, расхода материалов и т.д. Разрабатывается на предприятии в соответствии с требованиями ЕСТД.
Технологический процесс – часть производственного процесса непосредственно изменяющая продукт производства
При составлении технологической документации используются следующие понятия и термины:
1. Технологический процесс сборки – это процесс соединения в определенной последовательности отдельных деталей в сборочные единицы для получения готового изделия.
2. Деталь – изделие, сделанное из одного материала без применения сборочных операций.
3. Сборочная единица – ее составные части соединены при помощи разъемных или неразъемных соединений.
4. Узел – простейшая сборочная единица из двух или нескольких деталей.
5. Операция – часть технологического процесса, которая выполняется одним рабочим на одном рабочем месте.
6. переход – часть операции, выполняемая одним инструментом.
К основным технологическим документам относятся:
1.Маршрутная карта.
Применяется в мелкосерийном и серийном производстве. Определяет последовательность прохождения изготавливаемого изделия по цехам или участкам.
2 Карта технологического процесса.
Содержит описание всех операций в процессе изготовления изделия без выделения каждой в отдельный документ. Операции нумеруются двузначными числами по порядку их выполнения (10, 20, 30 и т.д.). В карте указывается оборудование, приспособления, инструмент, необходимая аппаратура и нормы времени.
3. Операционная карта.
Разрабатывается в условиях серийного производства. В ней даётся подробное описание последовательности выполнения каждой операции В ее состав входит полный перечень всех переходов с подробными данными о инструментах и приспособлениях, режимах и методиках изготовления изделия, о способах контроля, так же указываются нормы времени . Переходы каждой операции обозначаются двузначными числами (01,02, 03 и т.д.).
Технологическая инструкция
В ней приводятся физические обоснования и требования ко всем процессам, которые применяются при монтаже, настройке и испытании РЭА.
5. Ведомость материалов.
Содержит данные о подетальных нормах расхода материала.
Типовой технологический процесс сборки и монтажа РЭА состоит из следующих операций:
1. Подготовка ЭРЭ к установке на печатные платы.
2. Подготовка печатных плат к монтажу (установка изоляционных прокладок, монтажных лепестков, теплоотводящих шин ит.д.)
3. Установка ЭРЭ на ПП.
4. Пайка ЭРЭ.
5. Установка и пайка разъемов штекеров и других соединительных деталей.
6. Защит печатных узлов от влаги.
7. Установка печатной платы на каркас ячейки.
8. Объемный монтаж жгутом или перемычками для внутриблочного соединения.
9. Контроль монтажа.
10. Регулировка.
11. Выходной (окончательный) контроль.
Каждая операция состоит из отдельных переходов, определяющих последовательность ее выполнения.
infopedia.su
| Марка | ГОСТ, ТУ. Наименование, элементы конструкции | Число жил/сечение, мм2 |
| МГШВ | ТУ 16.505.437-82. Провод гибкий с дополнительной волокнистой изоляцией | 1/(0,12…1,5) |
| МГШВ-1 | То же. С дополнительной пленочной изоляцией | 1/(0,35…1,5) |
| МГШВЭ | То же. С дополнительной волокнистой изоляцией, экранированный | 1/(0,12…0,75) 2/(0,35…0,75) 3/(0,35; 0,5; 0,75) |
| МГШВЭ-1 | То же. С дополнительной пленочной изоляцией | |
| МШВ | То же. С однопроволочной жилой, с дополнительной волокнистой изоляцией | 1/(0,08; 0,2; 0,35; 0,50; 0,75; 1,0; 1; 5) |
| МШВ-1 | То же. С дополнительной пленочной изоляцией | |
| МЭВ | То же. С многопроволочной жилой, в ПВХ оболочке, экранированный | 2/(0,2; 0,35) 4/0,35 |
| НВ | ГОСТ 17515-72. С одно- или многопроволочной луженой жилой с ПВХ изоляцией | 1/(0,08; 0,2; 0,35; 0,50; 0,75; 1,0) |
| НВК | То же. В капроновой оболочке | 1/(0,08; 0,2; 0,35; 0,50; 0,75; 1,0) |
| НВКЭ | То же. Экранированный | 1; 2; 3/(0,12; 0,2; 0,35; 0,50; 0,75; 1,0) |
| НВЭ | То же. С ПВХ изоляцией, экранированный | 1; 2; 3/(0,12; 0,2; 0,35; 0,50; 0,75; 1,0) |
| НВМ | То же. С нелуженой проволокой | 1/(0,08…2,5) |
| НВМЭ | То же. Экранированный | 1; 2; 3/(0,08…2,5) |
| МНВ | ТУ 16.505.928-76. Малогабаритный низковольтный | 1/(0,03…0,2) |
| ПМВО | ТУ 16.505.455-73. С однопроволочной жилой, облегченный | 1/(0,12; 0,2; 0,35; 0,50; 0,75) |
| ПМЭ | То же. С двумя жилами, экранированный | 2/0,20 |
| ПМЭО | То же. С наружной оплеткой | 2/0,20 |
| ПМВГ | ТУ 16.505.434-73. Многопроволочный с дополнительной хлопчатобумажной оплеткой | 1/(0,2; 0,35; 0,50; 0,75) |
| ПМОВ | То же. однопроволочный | 1/(0,2; 0,35; 0,50; 0,75) |
| КМВ | ТУ 16.505.444-73. Кабель многожильный в ПВХ оболочке | 2; 3; 5; 7/0,75; 10; 12; 14/0,5 |
| МКШ (МКЭШ) | ГОСТ 10348-80. Кабель с многопроволочной жилой (экранированный) | 2; 3; 5; 7; 10; 14/(0,35; 0,50; 0,75) |
| КМПВ | ТУ 16.705.169-80. То же с ПЭ изоляцией в ПВХ оболочке | 1…37/2,5 |
| КМПВЭ | То же. То же в общем экране | 1…37/2,5 |
| ШЗВЭВ | ТУ 16.505.677-74. То же в ПВХ оболочке, для сигнальных цепей в бытовой аппаратуре | 1/0,8 |
| Марка | ГОСТ, ТУ. Наименование, элементы конструкции | Число жил/сечение, мм2 |
| Монтажные провода и кабели с изоляцией из ПЭ | ||
| МПМ(Э), (У), (УЭ) | ТУ 16.505.495-781. Провод с жилой из медных луженых проволок (экранированный), (с упроченной жилой из медных и сталемедных лужеых проволок, авиационный) | 1/(0,12…1,5) |
| МПМУЭ | То же. То же экранированный | 1; 2; 3/(0,12…3,5) |
| МПКМ | То же.То же с жилой из медных луженых проволок, в капроновой оболочке | 1/(0,12…1,5) |
| МПКМЭ | То же. То же экранированный | 1/(0,12…1,5) |
| МПКМУ | То же. То же с уппроченной жилой из медных и сталемедных луженых проволок в капроновой оболочке | 1/(0,12…3,5) |
| МПКМУЭ | То же. То же экранированный | 1/(0,12…3,5) |
| ПВМП-2 (-2,5; 4) | ТУ 16.505.253-79. То же с многопроволочной жилой на напряжение 2 кВ (2,5 кВ, 4 кВ) | 1/(0,12…3,5) |
| РМПВН | ТУ 16.505.473-78. То же радиомонтажный в ПВХ оболочке | 1/0,75 |
| КИПЭ | ТУ 16.505.340-77. Кабель с ПЭ изоляцией, с многопроволочными медными жилами в оболочке, экранированный | 20(16 + 4)/(0,5; 1,5) |
| КППЭ | ТУ 16.505.294-77. То же со сталемедными, частично экранированными жилами в ПЭ оболочке | 12/1,0 |
| Монтажные провода и кабели с изоляцией облученного ПЭ | ||
| МЛП | ТУ 16.505.854-81. Провод с медной жилой и изоляцией из облученного полиэтилена с дополнительной полиэфирной изоляцией | 1/(0,2…1,0) |
| МЛПЭ | То же. То же экранированный | 1/(0,2…1,0) |
| МЛПГ | То же. То же с гибкой жилой | 1/0,20 |
| МЛТП | То же. То же с термостабилизированной изоляцией | 1/(0,08…6,0) |
| МПО МПОЭ | ТУ 16.505.339-79. То же с многопроволочной жилой (экранированный) | 1/(0,12…6,0) |
| МПОУ | То же. То же с усиленной биметаллической жилой | 1/(0,12…0,35) |
| МПОУЭ | То же. То же экранированный | 1/(0,12…0,35) |
| МСТП МСТПЭ | ТУ 16.505.554-81. С дополнительной изоляцией из стекловолокна (экранированный) | 1/(0,12…6,0) |
| МСТПГ | То же. То же гибкий | 1/0,20 |
| МСТПЛ | То же. То же, что и МСТП, в оболочке с полиэфирными нитями | 1/(0,12…6,0) |
| Марка | ГОСТ, ТУ. Наименование, элементы конструкции | Число жил/сечение, мм2 |
| КМТ | ТУ 16.505.621-79. Кабель со стекловолокнистой и фторопластовой изоляцией | 8э+24/0,35 |
| МПО 33-11 МПОЭ 33-11 |
ТУ 16.505.324-80. Провод с гибкой медной жилой в оплетке полиэфирными нитями лакированный авиационный | 1/(0,12…1,5) |
| МПО 33-12 МПОЭ 33-12 |
То же. Провод с гибкой медной жилой в оболочке в виде термообработанной обмотки ПЭТФ лентой (экранированной) | 1/(0,12…1,5) |
| МС 26-12 | ТУ 16-505.530-81. Провод с многопроволочной жилой из посеребренных медных проволок с изоляцией Ф-40Ш на напряжение 250 В | 1/(0,12…2,5) |
| МС 36-12 | То же. То же на напряжение 500 В | 1/(0,12…2,5) |
| ПМОФ | ТУ 16-505.162-79. Провод особо гибкий в оплетке полиэфирными нитями | 1/(0,3…0,5) |
| Марка | ГОСТ, ТУ. Наименование, элементы конструкции | Число жил/сечение, мм2 |
| КПВР | ТУ 16.505.511-79. Провод с круглыми лужеными жилами с ПВХ изоляцией, распределительный | 4; 12; 20/(0,2…0,5) |
| КПВРЭ | То же. С отдельно экранированными жилами | 4; 12; 20/(0,2…0,5) 8/(0,2…0,35) |
| КППР(М), (О), (Э), (ОЭ) | То же. С ПЭ изоляцией (с увеличенным шагом укладки жил), (с изоляцией из ОПЭ), (с отдельно экранированными жилами) | (4…22)/(0,12…0,20) |
| ЛЛПСА | ТУ 16.705.303-83. С алюминиевыми жилами с изоляцией из ПТЭФ пленки | 16/0,30 |
| ЛЛПСВ-100, (120), (150) | ТУ 16.705.137-80. С круглыми однопроволочными медными жилами с изоляцией из ПТЭФ ПЭ с волновым сопротивлением 100 Ом, (120 Ом), (150 Ом) | (10…22)/(0,12…0,25) |
| ПЛВВ | ТУ 16.505.956-80. С ПВХ изоляцией и оболочкой телевизионный | 8,9/0,02 |
| ЛПП(Л) | ТУ 16.705.728-81. С плоскими жилами ленточный (с лужеными жилами) | 3; 6; 12/(0,08; 0,12; 0,20) |
| ЛППВ(Л) | То же. С ПЭ изоляцией и ПВХ оболочке (с лужеными жилами) | 4/0,08 |
| ПВП | ТУ 16.505.558-79. Однопроволочный ленточный | 24; 48; 60/0,20 |
| ПВПмс | То же. С посеребренными жилами | 48; 60/0,20; 48; 60/0,18 |
| ПЛПБбГ | ТУ 16.505.563-73. С многопроволочной жилой из бериллиевой бронзы | 8; 9/0,02 |
| ПНЛ | ТУ 16.505.572-74. С нихромовой жилой в стеклонитях гарнитурного переплетения | 2; 4; 8/0,16 |
| ППР | ТУ 16.505.511-73. С плоскими лужеными медными жилами с ПЭ изоляцией распределительный | 1/1,0; 1,5; 6 |
| ППРО | ТУ 16.505.510-73. С изоляцией из ОПЭ | 5; 10; 15; 20/0,12 |
| ЛВС-2 | ТУ 16.705.403-85. С гибкими жилами с ПВХ изоляцией | 16; 20; 24; 30/0,12; 0,20 |
| ЛВС-4 | ТУ 16.705.403-85. С медными никелированными жилами | 16; 20; 24; 30/0,12; 0,20 |
| Марка | ГОСТ, ТУ. Наименование, элементы конструкции | Число жил/сечение, мм2 |
| ПКВ (0), (П) | ГОСТ 5.1236-72. Провод с ПВХ изоляцией двужильный (одножильный), (в оплетке стальными проволоками) | 2/2,5 (1/0,2) (2/1,0) |
| ПКГВ | То же. В оплетке стальными проволоками | 2/(1,0; 1,5; 2,5) |
| ПКЛ (Э) | То же. С гибкой жилой с ПВХ изоляцией (экранированный) | 2/(1,5; 1,8; 2,5) |
| ПТВ (Э) | ТУ 16.505.778-75. С ПВХ изоляцией (экранированный) | 2/(1,0; 1,5; 1,8) |
| ПТН (Э) | ТУ 16.505.663-74. Термопарный со стекловолокнистой изоляцией двужильный (экранированный) | 2/(0,2; 0,3; 0,5; 0,7; 1,2) (диаметр, мм) |
| ПТНО | То же. Одножильный | То же |
| ПТНО-900 | То же. Одножильный с кварцевой и стекловолокнистой изоляцией повышенной нагревостойкости | 1/(0,2; 0,35; 0,5; 0,75; 1,0; 1,5) |
| Марка | ГОСТ, ТУ. Наименование, элементы конструкции | Число жил/сечение, мм2 |
| МГСЛ (Э) | ГОСТ 10349-75. Провод с двойной обмоткой и оплеткой секловолокном, лакированный (экранированный) | 1/(0,2; 0,35; 0,5; 0,75; 1,0; 1,5) |
| МГСТ | ТУ 16.505.292-77. С луженой жилой с изоляцией и оплеткой стекловолокном | 1/1,5 |
| МГШ (Д), (ДЛ), (ДО), (ДОП) |
ГОСТ 10349-75. С многопроволочной жилой в капроновой оплетке, (с двойной капроновой обмоткой), (то же, лакированный), (с двойной обмоткой и оплеткой картоном), (то же с подклеенной оплеткой) |
1/0,05; 0,08; 0,12 1/(0,05…0,5) 1/(0,05…1,0) 1/(0,05…2,5) 1/(0,05…2,5) |
| МШДЛ | ГОСТ 10349-75. С однопроволочной луженой жилой с двойной обмоткой капроном, лакированный | 1/0,12; 0,2; 0,35; 0,5 |
| МЭШДЛ | ТО же. С жилой из эмалированного провода | 1/(0,12…0,75) |
| ПГОХ | ТУ 16.505.138-75. С многопроволочной жилой в тройной оплетке хлопчатобумажной пряжей для холодильников | 1/0,75; 1,5 |
| ПМГ (Э) | ТУ 16.505.500-73. То же для гироскопа, (экранированный) | 1/0,14 (2/0,14) |
www.eti.su
Гибкие монтажные провода: одножильные и многожильные
Монтажный одножильный и многожильный гибкий провод: описание и применение
Гибкие монтажные провода применяются для установки различных электроприборов, аппаратуры, оборудования. При проведении электромонтажных работ допускается изгибать кабель, укладывать его разными способами. Высокая гибкость таких проводов обусловлена тем, что их токопроводящие жилы выполнены из мягкой медной проволоки.
Гибкие монтажные провода устойчивы к ударным нагрузкам, влиянию вибрации, перепадам температур.
Основные виды гибких монтажных проводов
Гибкие монтажные провода разделяют на одножильные и многожильные. Первые применяются для монтажа различных щитов: осветительных или для управления. Из вторых изготавливают разные удлинители или переноски (часто используются в быту), также с их помощью производится подключение бытовых приборов, электрических инструментов и другой переносной аппаратуры.
К однопроволочным гибким проводам относятся следующие:
- МШВ – изоляционный слой выполнен из поливинилхлоридного пластиката, обмотка – шелк триацетатный.
- МШДЛ (лакированный) – обмотка нанесена в два слоя, выполнена из шелка полиамидного.
К многопроволочным гибким проводам относятся следующие:
- МГСП – обмоточный слой выполнен из стеклянных нитей, изоляция – полиэтилен.
- МГШДЛ (лакированный) – двойной слой обмотки выполнен из полиамидного шелка.
- МГЦСЛЭ (лакированый, экранированный) – изоляция пленочная, оплетка – стекловолокно.
Существует и множество других марок и видов гибких монтажных проводов, приобрести которые можно в компании «СвязьЭнергоКомплект».
Продажа гибких медных монтажных проводов: выгодное предложение от компании «СвязьЭнергоКомплект»
«СвязьЭнергоКомплект» работает в сфере оптовых продаж кабельно-проводниковой продукции. Одной из позиций нашего широкого ассортимента является гибкий монтажный провод от надежных производителей. Мы предлагаем организациям и предприятиям купить данный товар по самой выгодной цене. Высокое качество провода гарантируем. При оформлении заказа предоставим всю необходимую документацию, подтверждающую соответствие реализуемых проводов всем нормативам и стандартам.
Объем оптового заказ может быть любым. На нашем складе всегда имеются в наличии все виды проводов, представленные в каталоге.
При необходимости у наших специалистов вы сможете получить подробную консультацию по поводу характеристик, применения и стоимости гибких проводов, а также других интересующих вас вопросов. Оплату товара можно производить наличным и безналичным способом, доставка заказов осуществляется по всей России в самый короткий срок.
cable-set.com
Особенности применения и монтажа многожильных проводов | Полезные статьи
Наиболее популярная классификация проводов разделяет их на многожильные и одножильные. Каждый тип имеет свои преимущества: одножильные провода более жесткие и отлично держат форму, многожильные – отличаются высокой гибкостью. Одножильный кабель применяется для прокладки электропроводки, провод медный многожильный используется везде, где необходима высокая эластичность кабеля. Его проще паять, он обладает большей проводимостью, чем одножильный кабель.
Ассортимент многожильных проводов чрезвычайно широк, кроме диаметра жилы и количества в ней проволок, данная продукция классифицируется по гибкости. Существует шесть классов, в каждом из которых обязательно происходит увеличение количества проволок, что и обеспечивает эластичность кабеля. Второй класс гибкости многожильных проводов – это продукция с 6-7 проволоками в жиле, в шестом классе это количество колеблется от 16 до 513 в зависимости от диаметра кабеля. Чем выше класс гибкости многожильных проводов – тем дороже продукция, поэтому наиболее популярным является кабель 3 и 4 класса. В нем сочетается доступная цена и великолепные эксплуатационные характеристики.
Сфера применения многожильных проводов
Провод медный многожильный имеет широкую область применения, его используют в быту, промышленности, для изготовления электротехнических изделий. С его помощью можно выполнить:
- подключение движущегося электрооборудования к сети;
- бытовую проводку в кабель-каналах;
- подсоединение розеток и выключателей;
- сложную разводку.
Хорошо всем известно применение многожильных проводов для создания нестационарной проводки. Именно они используются для производства удлинителей, переносок, как в быту, так и на промышленных предприятиях, строительных площадках. Многожильные провода являются базовой продукцией для создания системы электроснабжения автомобиля.
Способы соединения многожильных проводов
Благодаря высокой эластичности соединение многожильных проводов не отличается сложностью. Наиболее часто для этого используют скрутку, для чего очищают от изоляции участок кабеля, длиной в пять сантиметров. Два оголенных провода скручивают между собой, обязательно защитив место скрутки изоляционной лентой или специальными колпачками. Преимущество последних аксессуаров в том, то они дополнительно зажимают место контакта. Какой бы надежно не казалась скрутка – у нее есть недостаток: увеличенное сопротивление. Это может привести к перегреву контактов, короткому замыканию и пожару. Поэтому рекомендуется выполнять соединение многожильных проводов с помощью пайки.
Сегодня широко используются дополнительные аксессуары, позволяющие выполнить надежное соединение многожильного провода. Это винтовые, пружинные и пластинчатые клеммные колодки, применяют которые для создания разводки любой сложности. Винтовые клеммы недорогие, но их недостатком является возможность повредить винтом провод. Гораздо более надежны пружинные клеммы, в которых кабель зажимается пластинами. Пружинные клеммы просты в эксплуатации, монтажные работы с их помощью можно вести быстро и эффективно. Нередко в них используются биметаллические пластины, которые позволяют соединять между собой медные и алюминиевые провода. При необходимости выполнить надежное и долговечное соединение используют муфтирование многожильных проводов, применяя для этого муфты самых разных конструкций. Например, муфты с эпоксидным наполнителем позволяют создать соединения, не уступающие по прочности самому кабелю.
cable.ru
Монтажный провод 0.2 и 0.35 кв.мм в тефлоновой изоляции из “Поднебесной”
Да. Дожили… Проводки в интернете заказываем!Еще со времен СССР нравится мне для монтажа использовать провод во фторопластовой изоляции МГТФ. Нравится за свою неубиваемость и стойкость к температурам. В те далекие времена данный провод «доставали» на оборонных заводах и применяли везде где только можно (например в качестве бельевой веревки, которую нужно было покупать).
Но вот СССР распался и настали тяжелые времена старые запасы МГТФ кончились и я с удивлением узнал, что цена на данный провод далеко не гуманная.
Решил поискать аналоги на просторах интернета. Хотя помня китайские гирлянды, где провода разрывались под своим весом, а медные жилки без лупы не было видно, особо на хороший результат не надеялся.
МГТФ (Многожильный Гибкий Термостойкий с Фторопластовой изоляцией ) — продукт отечественной промышленности, активно применяемый в оборонке.
За рубежом фторопласт называют тефлоном. Поиск по ключевым словам «teflon wire» дал большое разнообразие.
Цена больше приглянулась на TAOBAO (там ведь доставки невидно)
Последний десяток заказов делал через Мистера ТАО
Сборный заказ был выкуплен посредником за 5 дней и привезен в пермь Почтой России за 21 день. Рекспект Мистеру ТАО.
Ссылки на товар
Бухта провода FF46-1 длиной 100м сечением 0.2 кв.мм (цвета на выбор) — $4.59
Бухта провода FF46-1 длиной 100м сечением 0.35 кв.мм (цвета на выбор) — $6.72
Привожу расчет стоимости двух бухт кабеля 100м сечением 0.2 и 0.35
Общий вес с упаковкой в районе 750г
Стоимость доставки по Китаю — $1.65, международной — $15$
Итого с учетом комиссии 8% (для ВИПов 5%) и доставки пропорционально весу получается $11.6 и $17.3 или 4.4руб/м (0.2) и 6.6руб/м (0.35)
Если сравнивать с ценами на МГТФ аналогичного сечения, то получается примерно 15 и 22 руб/м. Неплохо, но вот аналог ли?
На проводах этикетки на китайском, на которых есть гордая надпись ISO9001 и даже штампик ОТК

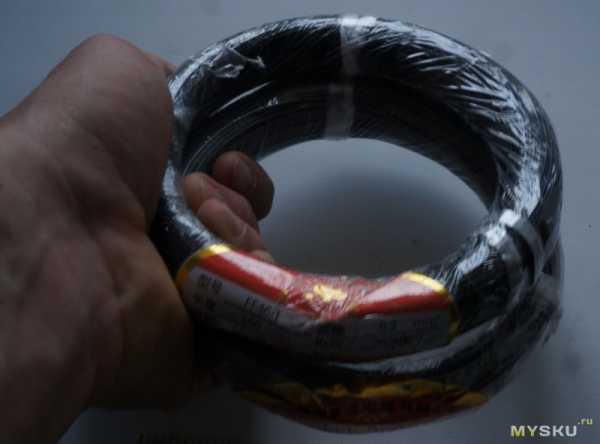

Бухты обернуты стрейч пленкой и завязаны в трех местах, чтобы провод не распускался

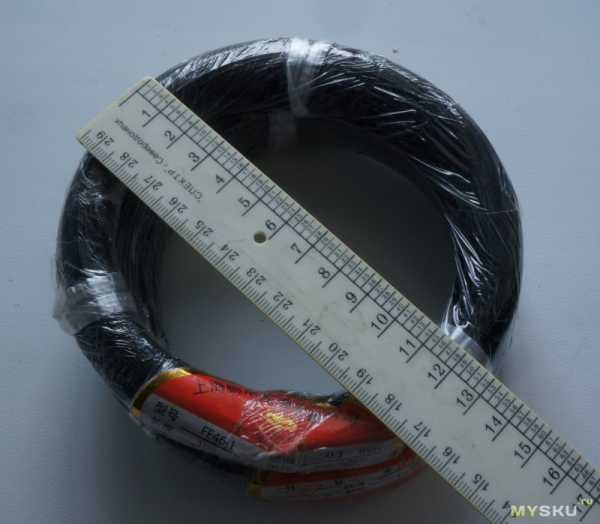

Диаметр бухты 130мм. Длина провода заявлена 100м, хотя в описании товара стоит 95м ± м (Китайцы вполне легально могут недоложить 10м). Проверять не будем, пусть будут 100 китайских метров.
Вес нетто 270г и 410г
Снимаем упаковочную пленку
И измеряем сопротивление каждой бухты
Получаем 8 Ом для 0.2 и 5.4 Ом для 0.35
Вполне коррелирует с нашим ГОСТом 22483-77 (9 и 5.2 для луженых жил)
Внутри кабель состоит из медных луженых проводков 0.015-0.02 кв.мм
Изоляция мягче, чем российского МГТФ, что, в общем, для монтажа неплохо.
Настала пора проверить заявленную теплостойкость
Струю воздуха 450С от строительного фена провод выдержал, хотя изоляция стала мягче и появилась возможность ее повредить даже руками
А вот длительный механический контакт с нагретым паяльником провод не перенес, хотя и долго сопротивлялся. Получается, что при нагреве 350-450С изоляция еще не плавится и не горит, но размягчается и легко повреждается при механическом воздействии. МГТФ в подобных случаях не замечает температуры паяльника.
Подводя итог:
В сравнении с российским МГТФ провод менее прочный, менее термостойкий, но для монтажа вполне годный. Собираюсь использовать для монтажа светодиодных светильников и люстр с применением мощных светодиодов и матриц.
Нужно будет еще прикупить FF46-1 0.1 разных цветов для навесного монтажа микроконтроллеров домашней автоматизации.
Плюсы:
— Низкая цена
— Характеристики близки к ожидаемым
— Луженые жилы
— Разделка легче чем МГТФ
— В отличие от МГТФ держит форму
— Есть много разных цветов в ассортименте
Минусы:
— Термостокость ниже чем у МГТФ, не выдерживает длительный механический контакт с паяльником
— Прочность ниже чем МГТФ
P.S. Очень обрадуюсь, если кто нибудь ткнет меня носом в место, где можно купить МГТФ менее 10 руб/метр
На этом откланяюсь — кот требует, чтобы я бросил заниматься ерундой и поиграл с ним
mysku.ru
Соединение многожильных проводов и правила их подключения
Многожильный провод является одним из самых востребованных используемых в электропроводке и для организации электроснабжения, так как обладает хорошей гибкостью, эластичностью, а главное, вероятность перелома его внутри изоляции минимальная. Он состоит из множества менее тонких жил, которые плотно переплетены между собой и покрыты слоем изоляции. Многожильная кабельная продукция применяется как в бытовых домашних условиях, так и на производстве в силовых и оперативных цепях, однако, подключение проводника вызывает массу неудобств и все они связаны именно с его конструкцией. Основная задача монтажника, выполняющего подключение многожильного провода или кабеля, добиться максимально надёжного контакта в месте соединения, а значит тем самым снизить вероятность нагрева в этой точке цепи. В этой статье мы постараемся подробно объяснить, как правильно выполнить соединение многожильных проводов с одножильными и как вообще можно подключить многожильный провод к любому устройству.
Правила подключения многожильного проводника
Очень часто во время прокладки многожильного кабеля или же провода возникает необходимость подключения его к таким распространённым элементам электрической цепи как автоматический выключатель, розетка, счётчик, вилка, патрон светильника и так далее. Чаще всего при этом используется именно медные провода, особенно в быту. Главная задача при этом обеспечить надёжный контакт с зажимным болтовым соединением этих устройств и аппаратов, а значит сделать многожильный провод как можно монолитнее и однороднее. Выполнить данную процедуру можно несколькими способами:
- Скрутив все тонкие жилы в тугой пучок и если позволяет сечение, загнуть его в противоположную сторону. Сделать это можно плоскогубцами или же руками, всё зависит от сечения токопроводящей жилы. Этот способ самый простой и применяется в современной проводке только в экстренных случаях, но он тоже имеет право на существование. Выполнить данную процедуру с кабелем большого сечения таким способом не получится, поэтому он больше подойдёт для подачи напряжения к вилке, к розетке или к патрону маломощного осветительного прибора.
- С помощью лужения проводника. Данный способ более эффективен чем предыдущий и обеспечит надёжный контакт. Основной недостаток его в том, что не всегда под рукой имеется паяльник, да ещё и электричество для его эксплуатации. Лужение можно выполнить как ровного проводника, так и согнутого в колечко по диаметру болта клеммника, но перед этим опять же необходимо туго скрутить все тонкие жилы. Этот способ можно применить во всех случаях подключения к электроприборам, к автомату, розетке и т.д., если это позволяет сделать сечение.
- Опрессовка наконечника. Наконечники позволяют без пайки добиться надёжного и долговечного контакта. Наконечники бывают двух типов: с креплением под болт и просто гильзование. В зависимости от подключаемого элемента нужно выбрать соответствующий его тип и подходящее сечение. Наконечником, гильзами можно подключить любой тип кабеля, любого сечения как многожильный, так и одножильный, но для этого понадобится специальный инструмент, который необходимо будет приобрести перед проведением монтажных работ, особенно на профессиональном уровне. Выполненное таким образом подключение многожильного провода в щитке, к клеммнику, к счётчику не только выглядит эстетично и правильно, но и снижает вероятность нагрева в местах соединения.
Соединение одножильного и многожильного провода
Бывают случаи, когда появляется необходимость соединения между собой одножильного и многожильного провода. В этом случае сразу нужно обратить внимание на материалы, из которых они выполнены, так как медь с алюминием обязательно со временем войдёт в химическую реакцию, произойдёт окисление и нарушение электрического контакта, что приведёт к нагреву и аварийной ситуации. Соединение алюминиевого провода с медным стоит делать через болтовое или же клеммное подключение, при этом воспользоваться любым из методов фиксации многожильного провода, описанных выше и применяемых для образования монолитной конструкции.
Если нужно соединить одножильный и многожильный провод из меди то выполнить это можно несколькими способами:
- Скруткой, как указано на фото ниже.
- Скруткой с последующей пайкой.
- С помощью клеммника.
- Надев наконечники под болт и опрессовав их.
После любого выполнения соединения необходимо тщательно заизолировать это место изоляционной лентой или же термоусадкой.
Способы соединения многожильных проводов
Перейдём теперь непосредственно к соединению двух и более многожильных проводов. Нужно заметить, что при сечении больше 16 мм2 и при соответствующих больших нагрузках, соединение двух и более кабелей скруткой не выполняется, так как считается ненадёжным и неправильным. Выполняется только через клеммник и с применением наконечников.
Однако, при организации систем освещения и подключения бытовых приборов используется провод с диаметром 1,5; 2,5; 4 мм2 поэтому рассмотрим способы их монтажа. Важный момент — на некоторых фото показывается скрутка алюминиевых и медных проводников. Это сделано для наглядности, чтобы жилы не сливались и было видно, как их правильно соединять. В действительно же скрутка проводов из меди и алюминия запрещена!
- Скрутка двух медных многожильных проводов. Данное соединение очень простое и распространённое в виде параллельной скрутки даёт в результате надёжный для такого сечения и протекающего по нему тока, контакт, но плохо переносит разрыв на усилие и вибрацию.
- Скрутка трёх и более проводов. Аналогично предыдущему но требует больше усилий и тугости скрутки пучка.
- Последовательное соединение двух многожильных проводов — метод «навивки». Данная методика понадобится в случае подключения к основной линии.
- Бандаж. Выполняется за счёт скрутки отдельным проводом, может быть как дополнительный элемент последовательного или же параллельного метода. Обеспечивает дополнительную надёжность на разрыв.
Каждый из этих способов рекомендуется после скрутки дополнительно опрессовать в наконечник (гильзу) или же спаять, что в несколько раз улучшит его контактные характеристики и повысит надежность в процессе эксплуатации.
Напоследок рекомендуем просмотреть видео уроки, на которых наглядно показывается, как выполняется соединение многожильных проводов:
Будет полезно прочитать:
samelectrik.ru
