Кузнечный молот своими руками чертежи видео

В небольших или индивидуальных кузницах, принимающих заказы на  разнообразную продукцию – изделия художественной ковки, мелкий инструмент типа топоров, и пр. – часто возникает потребность в использовании не ручного труда, а соответствующего оборудования для ковки. Как сделать оборудование, а также некоторые конструкции кузнечных молотов, доступных для самостоятельного изготовления, рассмотрены далее.

Принцип работы и  разновидности

Молот – машина ударного действия, которая деформирует нагретую заготовку не усилием, а энергией деформирования. Гораздо реже они используются при холодной ковке, где целесообразнее применять прессы.

В наиболее удачных конструкциях используется два вида энергии – потенциальная и кинетическая. Потенциальная

Wn = mgh

определяется массой бойка m, ускорением свободного падения g  и высотой h, с которой боёк перемещается вниз. Реализация только этой составляющей привело бы к непомерному увеличению высоты подъёма.

В свою очередь, реализуемая кинетическая энергия

Wn = mv2/2

зависит не столько от массы, сколько от скорости v соударения с деформируемым металлом. Таким образом, исходными параметрами должны быть:

  • Масса;
  • Скорость движения.

Кроме того, с точки зрения производительности ковки большое значение имеют также число ударов в единицу времени, и закрытая высота в плане (параметр важен для выяснения предельных размеров заготовки, которую можно разместить в  ковочном пространстве).

В качестве энергоносителей принимают сжатый воздух, пар, а также разнообразные механические устройства. Не всё из вышеперечисленного годится для самодельной разработки. Однозначно не подходит, например, пар, поскольку для этого придётся специально строить котельную станцию. Ряд механических систем – ремень, цепь, доска – также неприемлемы из-за высокой сложности, а также  необходимости использования дефицитных и дорогих компонентов. В частности, для  приводной доски потребуется  высококачественная древесина бука, кедра или ясеня (да и эти породы не выдержат более 40…50 часов эксплуатации). Ещё большей конструктивной сложностью обладают кузнечные молоты с ремнём или цепью.

Таким образом, наиболее подходящими схемами для изготовления являются варианты с применением сжатого воздуха как энергоносителя, а также механизмы, основанные на весьма быстром возвратно-колебательном движении таких деталей как рессоры или рычаги.

Они и будут рассмотрены далее.

Конструкции с пневмоприводом

Рисунок-1 Пневматическое исполнение.

Машины могут быть простого и двойного действия. Во втором случае инструмент дополнительно разгоняется за счет повышенного давления, которое создаётся компрессором, при помощи специального распределительного устройства – золотника. Золотник управляет агрегатом, обеспечивая подачу энергоносителя  в полость над бойком.

Для самодельного изготовления более подходят варианты с одним  цилиндром, где движение происходит в одной полости. Оборудование получается  достаточно простым с конструктивной точки зрения, и при наличии мастерской вполне может быть изготовлено своими руками.

Цилиндр при этом может быть открыт либо  сверху, либо снизу.  (по месту расположения компрессорного поршня). Действуют  оборудование следующим образом.

При цилиндре, открытом сверху, движение от электродвигателя передается кривошипному валу, который жёстко связан с поршнем компрессора. Поршень, который при помощи штока соединён с инструментом, в это время находится внизу, на наковальне. При перемещении компрессорного поршня вверх, под ним создаётся разрежение, которое захватывает шток, и вынуждает его увлекаться по направляющим вверх.

При прохождении кривошипного  вала через своё верхнее положение компрессорный поршень начинает двигаться вниз, и сжимает воздух, который находится в пространстве между поршнями. Энергия и ход определяются размерами этого пространства, массой подвижных частей и давлением, которое создаёт воздухонагнетающая установка.

Схема с цилиндром

открытым сверху, несколько сложнее. Она включает в себя:

  1. Рабочий поршень.
  2. Компрессорный поршень.
  3. Шток.
  4. Боёк.
  5. Управляющий рычаг.
  6. Шатун.
  7. Кривошип.
Как работает

При цилиндре, открытом сверху, компрессорный поршень может свободно скользить по штоку, отрабатывая ту траекторию, которая задаётся ему рычагом чрез кривошипно-шатунный механизм. Таким образом, ход будет зависеть не только от разрежения в полости, но и от веса подвижных частей. У такой техники имеется существенный недостаток — повышенный износ рычагов, которые работают в условиях постоянных вибраций, при резко изменяющихся нагрузках.

Система управления одноцилиндровыми конструкциями такова. В системе управления имеются две рукоятки. Одна предназначена для реверсирования привода кривошипно-шатунного механизма (впрочем, здесь можно установить управляющий датчик хода). Перемещая рукоятку подачи сжатого воздуха можно управлять интенсивностью удара, поскольку при определённом положении рукоятки объём рабочего пространства – а, следовательно, и мощность удара – разные.

Общий недостаток оборудования такого типа – невозможность его работы в режиме холостых качаний: до отключения привода боёк будет наносить непрерывные удары по заготовке. Изготовление потребует наличия компрессорной установки, а также пригодного по размерам и производительности пневмоцилиндра.

Конструкции с механическим приводом

Из всех разновидностей наиболее просто изготовить для кузни молот с рычажным приводом. В механических  установках инструмент может совершать  перемещения,  как по дуге окружности, так и возвратно-поступательные.

В наиболее простом своём варианте (без направляющих, наличие которых для ковки не всегда обязательно) агрегат будет включать в себя:

  1. Станину.

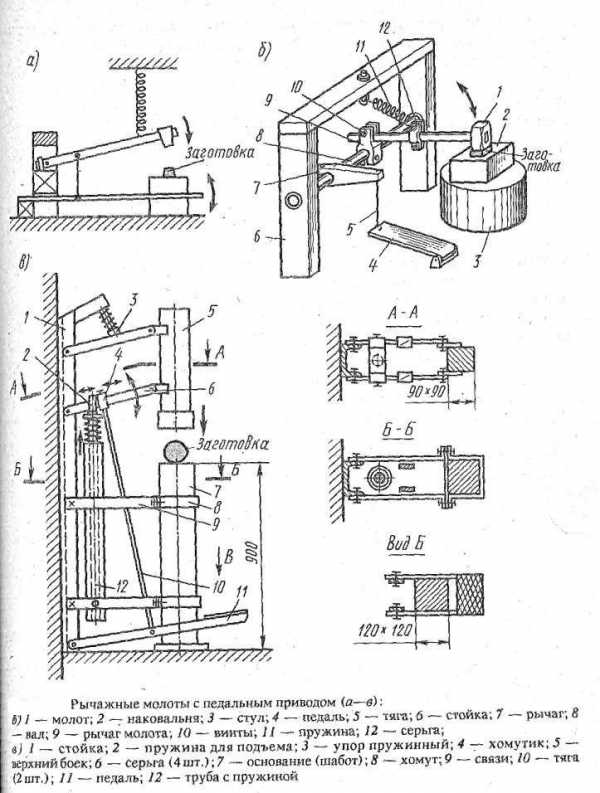

    Рисунок 2 – Рычажное исполнение

  2. Молотовище (изготавливается из прочных пород древесины).
  3. Приводной электродвигатель.
  4. Шкив.
  5. Шатун.
  6. Рычаг.
  7. Приводную ось.
  8. Направляющие.
  9. Буферные устройства.
  10. Отбойник.
  11. Нажимной ролик.
  12. Управляющую педаль.

Как работает

Функционирует схема следующим образом. Молотовище имеет возможность поворачиваться вокруг оси. Там же смонтирована и рычажная система, которая управляет перемещениями молотовища.

Эта система, в свою очередь,  при помощи шарниров связана с шатуном и – через него – с кривошипно-шатунным механизмом, который преобразует вращательное движение электродвигателя в возвратно-поступательное перемещение шатуна.

На противоположном конце системы устанавливаются резиновые буферы, которые, с одной стороны, смягчают удар молотовища по поковке, а. с другой стороны, способствуют появлению вибраций, увеличивающих запас кинетической энергии. Таким образом, КПД при постоянной работе несколько выше, чем при одиночных ударах.

На станине неподвижно закрепляется резиновый отбойный буфер, который необходим для гашения постоянно возрастающих колебаний, и удерживания их амплитуды в приемлемом диапазоне значений.

При нажатии на педаль натяжной ролик оттягивает приводной ремень  шкива, после чего при подъёме шатуна вверх молотовище будет отталкиваться от буферных устройств, и сжимать отбойный буфер. Тот накапливает кинетическую энергию, и отдаёт её молотовищу. При опускании шатуна молотовище идёт вниз, и бьёт по заготовке. Сила удара и скорость движения молотовища зависят от накопленной отбойником энергетических параметров. Ход молотовища можно изменять, смещая в необходимом направлении ось, для чего предназначаются направляющие.

Изменять число ходов можно несколькими способами
  • Регулировкой усилия прижима нажимного ролика к шкиву электродвигателя;
  • Изменением передаточного числа шкива электродвигателя;
  • Применением вариатора;
  • Установкой на привод двигателя постоянного тока.

Конструктивной разновидностью рычажных исполнений считаются рессорные молоты. В отличие от вышерассмотренной конструкции здесь роль устройства, накапливающего вибрации, выполняет обычная автомобильная рессора.

Эксплуатационным преимуществом рассмотренных механизмов является малая величина хода молотовища, благодаря чему время контакта инструмента с заготовкой невелико, и её охлаждение во время ковки менее интенсивно.

Чертежи и руководства по сборке

Для изготовления самодельного оборудования потребуется довольно много  комплектующих: станина, компрессор, клиноременная передача, кривошипно-шатунный механизм. Можно подобрать на складах Вторчермета станину от небольшого открытого кривошипного пресса (для изготовления таких деталей обычно используются отливки из качественной стали типа 40ГЛ или 45Л  по ГОСТ 977, которые имеют достаточный запас прочности по знакопеременным нагрузкам).

При подборе компрессорной установки следует ориентироваться на модели, которые способны создавать давления не ниже 4 ат, иначе развиваемой энергии окажется недостаточно для успешного деформирования поковок. Из тех же соображений выбирают  мощность электродвигателя и параметры клиноременной передачи.

Для получения деталей принимают усиленные металлопрофили преимущественно из среднеуглеродистых конструционных сталей – трубы с толстыми стенками, толстолистовой прокат. Отливок следует избегать, поскольку в домашних условиях трудно проверить качество литой заготовки. Ударные нагрузки хорошо воспринимаются инструментальными сталями  типа 7ХВ2С, которые обладают повышенными характеристиками ударной вязкости при высокой прочности после термической обработки.

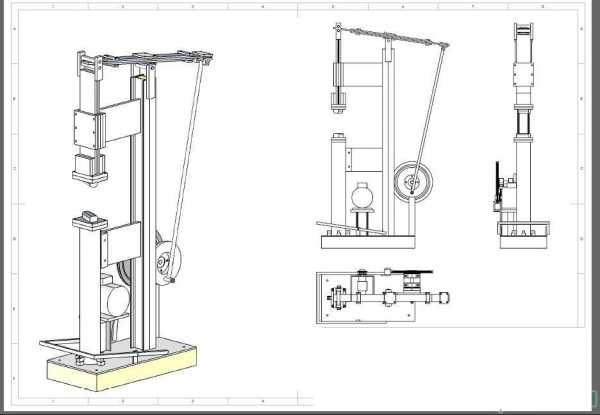

Чертежи, фото, а также инструктивные материалы о том, как собрать требуемую технику, имеются:

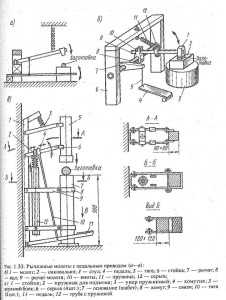

Молоты типа «Шлёп-нога»
Фотографии, чертежи и описание
Смотреть в pdf

Фрикционные молоты
чертеж, описание Смотреть в pdf

Пружинно-рессорные молоты
чертежи и описание pdf

Все представленные конструкции вполне доступны для изготовления своими руками, при минимуме требующихся операций металлообработки.

Видео ковочный молот

Иллюстрация работы рассмотренной техники

Самодельный кузнечный молот





stanki-info.ru

Кузнечный электромолот своими руками » Полезные самоделки

Рама молота

Рама молота сваривается из швеллера 100*50мм.



Длины и количество необходимых заготовок:



- 2000- мм - 2шт.

- 900 мм-4 шт.

- 600 мм- 2шт.

- 500 мм - 2 шт.

- 400 мм- 3 шт.

- 375 мм -2 шт.



!Прежде чем приварить упор под ступицу на место, необходимо сварить и установить конструкцию показанную на рис. 4.



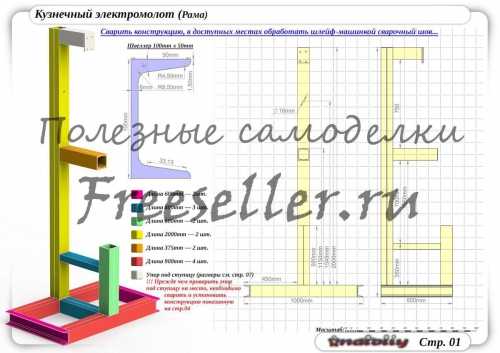

Рис. 1 Рама кузнечного электромолота.



После сварки конструкции рамы, сварные места в доступных местах с помощью шлифмашинки.





Рис. 2. Рама молота с добавлением укосов.



Основные элементы станка



1) Направляющая. Сварить из четырёх пластин деталь 150х150х200мм. к низу детали приварить дно направляющей (дно делается по аналогии с крышкой уголка 25х25 мм).

2) Молот - два уголка 100х50 мм длинной 700 мм сварить между собой предварительно сделав вырезы и отверстия по размерам на схеме.

3) Наковальня - приварить наковальню ко дну молота и раме (см. рис. 3)

4) Дюралевая пластина (настройка) - во внутрь вставить 4 пластины. Болтами настроить (отрегулировать) направление молота (при регулировке молот не должен болтаться со стороны в строну, и не должен быть зажатым) . После регулировки гайками зафиксировать положение болтов.

5) Крышка направляющей - из четырех заготовок уголка 25х25 мм сварить рамку и зафиксировать в верхней части направляющей.





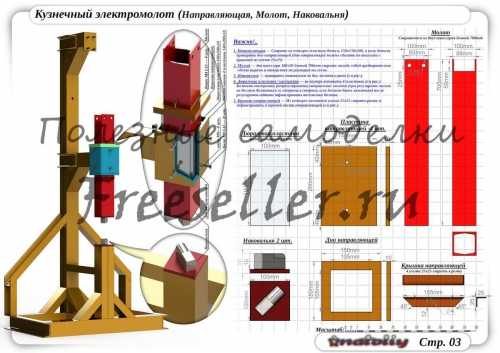

Рис.3 Кузнечный электромолот (Направляющая, молот, наковальня)



Каретка

Каретка сваривается из уголочков 50х50 мм.



Размеры и количество заготовок из уголка:



- 850 мм - 2шт.

- 500 мм - 2 шт.

- 300 мм - 2 шт.

- 240 мм- 1 шт.

- 235 мм - 2 шт.

- 100 мм - 2 шт.





Рис.4. Кузнечный электромолот (каретка- мотор/тормоз)



Поступательный механизм

Состоит из

- качельки

- амортизатора заднего колеса

- верхнего и нижнего шатуна. И др. элементов.

Пояснения по данному узлу см. на рис.5,6,7, 8.





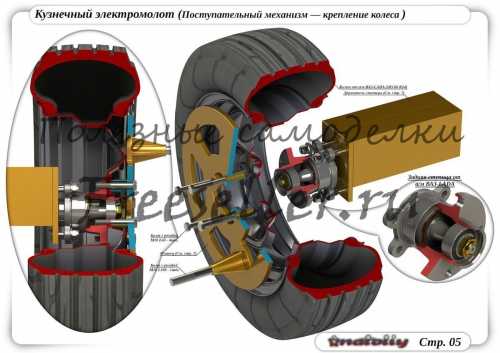

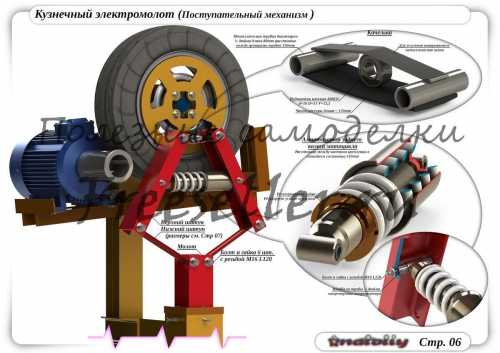

Рис.5 Кузнечный электромолот. Поступательный механизм крепления колеса.





Рис. 6 Кузнечный электромолот. Поступательный механизм.





Рис. 7 Кузнечный электромолот. Детали поступательного механизма.





Рис.8 кузнечный электромолот. Педаль поступательного механизма.



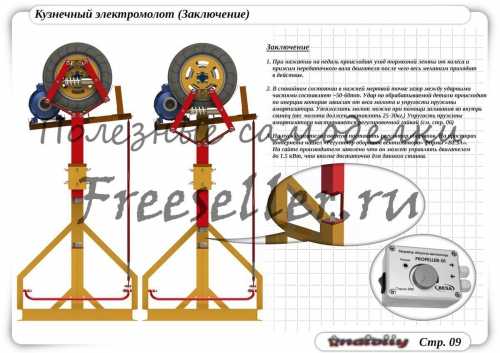

Заключение!!!



1) При нажатии на педаль происходит уход тормозной ленты от колеса и прижим передаточного вала двигателя после чего весь механизм приходит в действие.

2) В спокойном состоянии в нижней мертвой точке зазор между ударными частями составляет ~ 50-60тн. Удар по обрабатываемой детали происходит по инерции, которая зависит отвеса молота и упругости пружины амортизатора. Утяжелить молот можно при помощи заливания внутрь свинца (вес молота должен составлять 25-30кг)

Упругость пружины амортизатора настраивается регулировочной гайкой (см. рис. 6)

3) На пуск двигателя советую ставить регулятор оборотов. На просторах интернета нашел регулятор оборотов вентилятора фирмы "Веза". На сайте производителя заявлено, что он может управлять двигателем до 1,5 кВт, чего вполне достаточно для данного станка.



www.freeseller.ru

пневматический, механический, гидравлический, рессорный, как сделать кузнечный молот своими руками

Кузнечный молот является одним из самых специфических устройств любого кузнечного цеха. С его помощью деформируют заготовки в горячем и холодном состоянии, придавая им необходимую форму. Разберёмся в работе этого уникального оборудования, какие действия в кузнечном деле можно выполнять ковочным станком и какова себестоимость кузнечных операций.

Эта информацию прежде всего понадобится тем, кто на данный момент решает, какой купить кузнечный молот и как затем его правильно эксплуатировать. Очень важно изучить в рассматриваемых моделях их технические характеристики, чтобы потом методом сравнения сделать оптимальный выбор оборудования.

С помощью кузнечных молотов можно выполнять:

  • гибку металлических заготовок;
  • вытяжку или удлинение изделий;
  • прошив в них отверстий разного диаметра;
  • осадку или сжатие заготовок;
  • рубку заготовок на части.

Большинство видов кузнечных молотов способны выполнять все перечисленные работы, эти станки легко поддаются классификации по своим конструктивным свойствам и рабочим качествам.

Принцип действия молота, его виды

Принцип работы молота достаточно прост. Его работа заключается в нанесении динамических ударов по заготовке главным рабочим органом – штоком, который соединён с ударником (бабой). Контроль за силой ударов и их последовательностью осуществляется специальным управляющим устройством.

Конструктивные элементы, присутствующие в кузнечном ковочном молоте любой модели:

  • поршень, с которым соединена баба;
  • опорная часть станка;
  • подвижные узлы молота, связанные со станиной;
  • привод станка;
  • ограждение, обеспечивающее безопасность человека;
  • электрооборудование.

В конструкциях кузнечных молотов, используемых ранее, имелся привод ножного или ручного действия. На современных станках чаще используется иная система управления, которая сводит к минимуму физическую нагрузку на оператора.

Механический молот

В механическом кузнечном молоте энергия кривошипно-шатунного механизма передаётся поршню, который и наносит удары по заготовке. Таким путём выполняются самые различные операции кузнечными станками. Они предназначены для ковки горячего металла при изготовлении различных художественных орнаментов и многого другого. Применяя различные инструменты, с помощью механического молота можно выполнять как обрубку, обрезку заготовок, так и прокалывание любых материалов.

Раскручивание маховика в молоте механического типа осуществляется за счёт энергии встроенного электродвигателя. Управление движением ковочного элемента осуществляется с помощью ножной педали. Такие кузнечные молоты, имеющие до 60 кг падающего веса, работают как в частных мастерских, так и на металлообрабатывающих предприятиях небольшого формата.

Положительные стороны механического молота – отсутствие необходимости в работе компрессорной или масляной насосной станций, интенсивного трения поршней о цилиндры. К тому же они имеют меньшие габаритные размеры, нежели пневматические или гидравлические молоты.

Пневматический молот

Несколько по-другому работает пневматический кузнечный молот. Он имеет свой пневматический цилиндр, который с успехом заменяет кривошипно-шатунный механизм. Пневматический ковочный станок может выполнять все операции, которые можно производить с помощью механического молота. Кроме этого, с помощью пневматического молота можно выполнять формовку, разрезание и скручивание заготовок.

Управление пневматическим молотом осуществляется с помощью ножной педали или ручного рычага. Для того, чтобы рабочий цилиндр станка постоянно находился в смазанном состоянии, в его конструкцию введен масляный насос, подающий смазку ко всем трущимся деталям. В некоторых моделях станков используется даже два масляных насоса, тем самым обеспечивается минимальное трение между деталями и длительный срок службы всего механизма.

Молоты пневматического типа делят на две группы:

  • для изготовления моделей художественного содержания;
  • для производственных целей.

Художественная ковка характеризуется максимальной массой ударного элемента до 75 кг, а вот производственный молот может иметь максимальную падающую часть массой до 2 тонн. Пневматические кузнечные станки энергоёмки, они имеют рабочие режимы с тонкой регулировкой чувствительности. Отличает их также долговечность работы и простота в обслуживании. Однако в силу того, что пневматические молоты имеют большие габариты и очень массивны, их транспортировка в случае необходимости доставляет немало проблем.

Гидравлический молот

По своему устройству гидравлический кузнечный молот сильно отличается от предыдущих видов станков. Основными деталями этого молота являются шабот и стойки, в которых выполнены направляющие для движений бабы с рабочим инструментом. Также стойки являются основой для крепления насоса гидропривода с исполнительным цилиндром.

Внутренние полости штоков сообщаются с гидравлическими насосами с помощью обратного клапана. Управление гидравлическим молотом осуществляется с помощью гидрораспределителей трёхпозиционного типа. Насосы и обратный клапан связывает первый распределитель, а другой осуществляет переключение полостей штока и основного гидроцилиндра.

Полость поршня обеспечивает во время работы молота удаление масла из полости штока, при этом обеспечивается полная разгрузка гидронасосов. Это повторяется на всех рабочих режимах, расхода же масла, находящегося под высоким давлением, не происходит. Кузнечный молот с ЧПУ на гидравлике способен выполнять любые виды ковочных работ и объёмную штамповку высокой точности.

Еще почитать:

Выбираем оборудование для лазерной сварки металлов.

Какую купить дробеструйную машину по металлу?

Как открыть завод художественной ковки металла?

Отдельные модели молотов

Конструкции современных ковочных станков не являются копиями перечисленных ранее видов и по принципам действия они сильно отличаются от классических схем. Часто теперь гидравлические молоты имеют элементы пневматики, а в пневматических встречаются гидравлические узлы. Чисто механические молоты в промышленном производстве понемножку уходят в прошлое. Производители конфигурируют свои изделия по соображениям экономии энергии, удобства в работе и, конечно, повышения производительности.

Разберёмся с отдельными моделями современных кузнечных станков, поставляемых на российский рынок как отечественными, так и зарубежными компаниями.

Модель МА-4127

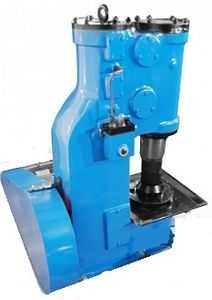

Незаменимым в художественной ковке можно смело назвать молот МА-4127 пневматического действия, имеющий МПЧ (массу падающей части) 50 кг. Этот станок производится компанией ПромСтройМаш, специализирующейся на металлорежущих и кузнечных ковочных станках. Предназначением МА-4127 являются такие работы в кузнечном цехе, как горячая рубка стальных заготовок, гибка и протяжка, пробивка в них отверстий.

Молот имеет цельнолитую чугунную станину, изготовленную методом фасонного литья, на которой смонтированы все его основные узлы и механизмы. Такая компоновка станка успешно позволяет осуществлять им все требуемые технологические и энергетические функции. Управление молота комбинированного типа – ручное с помощью рукоятки и педальное для действий ногой. Это расширяет технологические возможности станка и является удобством в работе кузнеца.

Ход бабы в молоте составляет 300 мм, а диаметр компрессорного цилиндр равен 225 мм. Энергию для работы станок получает от электродвигателя мощностью 4 кВт, а оптимальным размером стороны стального квадрата для ковки является 50 мм.

Купить МА 4127 сейчас у производителя можно за 490 тыс. руб.

Модель МА-4129

От предыдущей модели молот МА-4129 отличается большим значением веса падающей части, равным 80 кг. Этот станок не рекомендован для использования им закрытых штампов, так как имеет высокую жёсткость ударного механизма, которая способна привести к выходу из строя бабы, букса.

Сжатый компрессором воздух приводит в движение бабу станка. Электродвигатель механического привода, имеющий короткозамкнутый ротор, служит источником энергии рабочего цилиндра станка. Конструктивно привод выполнен как кривошипно-шатунный механизм с клиноременной передачей. Если невозможен подвод к станку электроэнергии, его можно задействовать от трансмиссии трактора.

Ударник молота МА-4129 является пустым изнутри, в верхней его части которой находится поршневой венец. Снизу эта пустотелая деталь заканчивается сплошным штоком.

Молот имеет несколько режимов работы: холостого хода, удержания бабы на весу; ударов по заготовке в режиме автомата; единичных управляемых ударов; придавливания заготовки.

Цена кузнечного молота МА-4129 от производителя сейчас составляет 541 тыс. руб.

Модель BlackSmith

Пневматический кузнечный молот BlackSmith КМ1-16R используется в самых различных работах по изготовлению деталей. Он является чуть ли не идеальной конструкцией ковочного станка для небольшой мастерской кузнечного профиля.

Этот кузнечный мини-молот обладает частыми ударами и при своей малой массе имеет небольшую цену. Станок очень надёжен, прост в эксплуатации. Хорош станок и для первых шагов человека в ковочном ремесле, и для тех случаев, когда в работе кузнеца требуется высокая производительность.

Для BlackSmith КМ1-16R характерны следующие рабочие параметры:

  • МПЧ – 16 кг;
  • производительность станка — 258 уд/мин;
  • энергия ударов – 180 кгС;
  • размер хода падения бабы – 180 мм.

Наиболее подходящие размеры проковываемой детали – 20 мм для стороны квадрата или диаметра кругляка. Стоимость этого ковочного станка составляет 120 тыс. руб.

Молот своими руками

В Интернете можно встретить немало публикаций о том, как сделать кузнечный молот своими руками. Казалось бы, что такое невозможно! Если отбросить эмоции и разобраться, ничего сложного в этом для пытливого мастера нет.

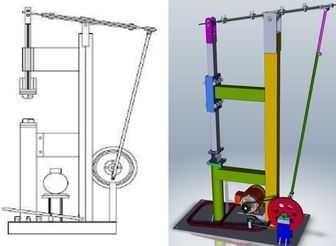

Наиболее доступной моделью кузнечного станка, который умельцы собирают в домашних условиях – рессорный кузнечный молот. Он имеет небольшие размеры и достаточно производителен для масштабов любой мастерской. Привод от мало оборотистого электродвигателя позволяет получить частоту срабатываний станка до 300 ударов в минуту, этот параметр напрямую связан с частотой вращения электродвигателя.

Основные детали рессорного молота:

  • кривошипный механизм с приводом от электродвигателя;
  • пакет рессор от автомобиля;
  • боёк с направляющими;
  • Т-образное основание;
  • нижняя плита или шабот.

Последовательность сборки самодельного кузнечного станка довольно проста. Сначала к валу электродвигателя с помощью муфты присоединяется вал кривошипно-шатунного механизма. А рессорный пакет, которые может совершать свободные колебания на вертикальных опорах, с помощью рычага соединяется с кривошипом. С помощью шарнира к рессоре прикрепляется боёк и его направляющие регулируются таким образом, чтобы посадка в отверстии шарнира имела зазор не меньше полутора миллиметров. Остаётся лишь проверить, как будет действовать кривошип и в случае необходимости снизить амплитуду свободных колебаний бойка, ужесточив крепление рессоры на опорах.

Модель достаточно проста в сборке, исходными материалами для неё служит чуть ли не обычный металлолом. Лишь электродвигатель представляет деталь молота, имеющую нарицательную стоимость. При изготовлении самодельного кузнечного молота нужно исходить из тех задач, которые с его помощью будут решаться в мастерской.

Многие специалисты считают, что намного надёжнее, чем делать молот своими руками, купить б/у кузнечный молот. Проверить его работоспособность можно по договорённости с продавцом, а возможности промышленной модели всегда значительно превосходят аналогичные параметры самодельных образцов. Что ж, каждому своё. Во всяком случае, за покупку бывшего в употреблении станка придётся заплатить деньги, а всё, сделанное своими руками, финансовых расходов не требует.

namillion.com

Как сделать кузнечный молот своими руками

Изящные ворота, оконные решетки, арки, элементы садового дизайна – вот далеко не полный перечень того, что можно сделать самостоятельно, не прибегая к услугам различных умельцев, которые, кстати говоря, не такие уж и дешевые.

Однако мало кто знает, что создать небольшую кузню можно и у себя дома, причем для этого не понадобится какое-то огромное, соответствующим образом оборудованное помещение. Для проведения подобных работ места нужно не так уж и много, поэтому компактную кузню соорудить довольно просто.

Что нам, в принципе, нужно? Разогреть заготовки и иметь возможность их на чем-то соответствующим образом обработать. Но главный «механизм» – кузнечный молот, которым осуществляется штамповка или ковка различных деталей. В старину кузнецы пользовались ручным инструментом. Учитывая специфику работы, его вес был соответствующим, поэтому и не каждый человек мог с ним управляться.

Гораздо целесообразнее, не надеясь на свои физические данные, изготовить молот механический, тем более что работа с ручным требует определенных навыков и опыта. Конструктивных исполнений такого «агрегата» может быть довольно много, так как в качестве привода используются различные устройства. Рассмотрим один из вариантов.

Подготовка площадки

Ее необходимо выровнять и хорошо утрамбовать. Для контроля горизонтальности можно воспользоваться доской и строительным уровнем. При работе молота будет создаваться довольно большая нагрузка на грунт. Поэтому площадку необходимо забетонировать. Естественно, с укладкой армирующего слоя (металлическая сетка).

Изготовление рамы

Понадобится швеллер. Его размеры зависят от того, какие детали предполагается обрабатывать. Чаще всего используется изделие с «параметрами» 12 х 8 см (вполне достаточно для бытовых потребностей). Его придется разрезать на 2 части, для удобства пользования и устойчивости – длиной не менее 2 м. Следовательно, понадобится швеллер от 4 м.

Расстояние между его частями (которые будут служить «салазками» станины) выбирается произвольно, в зависимости от предполагаемых размеров наковальни. Вполне достаточно около 0,8 – 1 м. Между ними ставятся распорки, и вся конструкция скрепляется при помощи сварки. В качестве «поперечин» можно использовать любые изделия из металла – толстую полосу, трубу, тот же швеллер.

Важная особенность - так как передняя часть станины (где будет расположена наковальня) в процессе работы подвергается максимальной динамической нагрузке, распорку здесь устанавливают ПОД швеллера. В задней части – чуть ближе к их верхнему краю.

Следующий этап – установка стоек для крепления рычага молота, также при помощи сварки.


Механизм молота

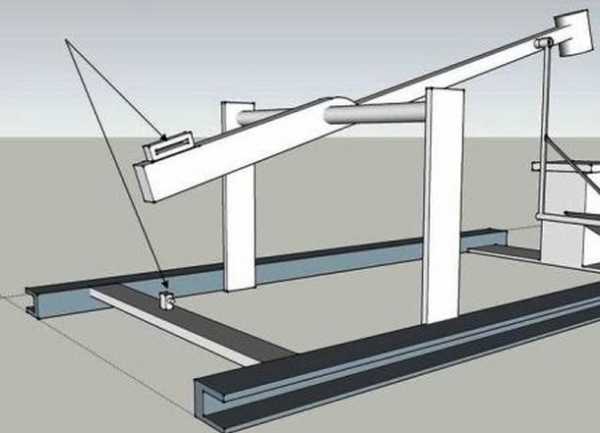

В первую очередь необходимо сделать рычаг, на одном конце которого будет «ударник» (боек), на другом – противовес. Такая конструкция может быть как сборной, так и монолитной. Чтобы в процессе «производства» такая штанга не изгибалась от силы ударов, для ее изготовления целесообразно использовать полосовую сталь (не трубу) толщиной не менее 2,5 см. Ширина – в пределах от 7 см. Почему нельзя меньше, станет понятно чуть позже.

Примерно на расстоянии в 1/3 (от общей длины полосы) от ее края вырезается отверстие, через которое будет проходить труба (ось вращения рычага). В него вставляется обрезок другой трубы соответствующего диаметра, который будет играть роль подшипника. Он тщательно приваривается к штанге по всей окружности, с обеих сторон.

Если ширина полосы 70 мм, то диаметр отверстия должен быть меньше настолько, чтобы до края рычага оставалось примерно 0,8 – 1 см (иначе в этом месте штанга может пойти на излом). Следовательно, в данном случае для «подшипника» понадобится кусок трубы 50 мм. Ну а диаметр «перекладины» для установки рычага подбирается с расчетом, чтобы он не «болтался», и в то же время свободно вращался на оси.

К одному концу рычага сваркой прикрепляется ударная часть (собственно молот), к противоположному – противовес. «Боек» нужно обязательно делать из особо прочной, инструментальной стали. Недостаточно твердый металл начнет деформироваться в процессе ковки, и проку от него не будет.

Для исключения смещения рычага вправо/влево по осевой трубе он фиксируется по ее центру при помощи шпилек, которые вставляются в радиально просверленные отверстия.


Сборка устройства

Стойки уже смонтированы, поэтому штанга надевается на ось, которая и закрепляется на них. Можно это сделать при помощи сварки, но с точки зрения ремонтопригодности лучше в стойках-швеллерах также вырезать сварочным электродом отверстия, и осевую трубу вставить в них. В случае необходимости механизм всегда можно будет разобрать.

После установки «молота» необходимо проверить горизонтальное положение всей конструкции. Даже малейший перекос в какую-либо сторону не допускается.

Наковальня

Ее несложно изготовить из тех же полос железа. Предварительно сваривается рама (уголок соответствующего размера), на которую накладываются заготовки. Все они привариваются не только к основанию, но и скрепляются сваркой же между собой. Сверху накладывается обрезанный по размеру лист толстого железа и также приваривается к раме по всему периметру.

Соответственно, что для такой сборки нужно продумать ножки (по типу стола). Верхняя поверхность наковальни, на которую будут укладываться детали для обработки, также должна быть расположена в горизонтальной плоскости.

Привод

Здесь уже каждый думает сам. Можно сделать его «ножным», можно через систему шестерен присоединить к эл/двигателю. Вариантов много.

В данной статье дан лишь общий принцип монтажа «ручного» кузнечного молота. Если он понятен, то самостоятельно нетрудно определиться и с размерами, и с весом (ударника). Нужно, прежде всего, ориентироваться на то, что конкретно хочется изготовить, для чего все это устраивается. Возможно, кто-то применит и другие материалы и изменит схему сборки, что-то добавит, улучшит. Возможностей для фантазии много.

ismith.ru

кузнечный молот рессорный своими руками Видео

1 г. назад

Для связи с Артемом пишите мне на почту [email protected] либо вконтакте https://vk.com/m.mertes скину номер его телефона....

3 г. назад

Двигатель 3кВт, 380в,960об. Мпч 78кг.Вес примерно 400-500кг. Можно установить двигатель на 220В.

1 нед. назад

создание колесного кузнечного молота из швеллера 100 мм, колеса R14, двигателя 1,5 кВт, 1500 об./мин, жигулевских...

2 г. назад

Рессорный молот МПЧ-55кг. Производительность-200 ударов в минуту, зеркало бойков 50х120. Мощность двигателя-...

3 г. назад

Демонстрация работы рессорного молота, изготовленного собственными руками.

3 мес. назад

Этот молот сделан за 2-ве недели преимущественно из того что было под рукой.

4 г. назад

Механический (рессорный) молот.

3 г. назад

Моя группа в ВК https://vk.com/gorn34.

10 мес. назад

Это видео рассказывает как лучше сделать, из чего сделать и какие детали можно использовать, чтобы не трати...

5 мес. назад

Первое видео https://www.youtube.com/watch?v=LynMll4ZUG4&t=1s Моя группа вконтакте https://vk.com/siberian_craftsman.

3 г. назад

Для любителей работы с железом посвящается /power hammer Обзор самодельного рессорного молота ++ Спасибо за Like...

5 г. назад

Двигатель АИР 112МВ6,220/380V,4 кВт,960 оборотов,падающая часть 50 кг.

4 мес. назад

Привет Друзья! Сегодня покраска кузнечного молота, размеры кузнечного молота, испытание кузнечного молота....

2 г. назад

краткое описание мех. молота.

2 г. назад

Мини-молот, горн. Все о мотоблоках www.super-texnika.ru.

2 г. назад

Канал Металлообработка больше не будет обновляться... Попробуйте посмотреть группу в ВК - Металлист-станочн...

2 г. назад

Мини-молот, горн. Все о мотоблоках www.super-texnika.ru.

1 г. назад

Данное видео закинуто для коллеги из другого города. Постройка продолжается, в дальнейшем выложу подробное...

turprikol.com

Изготовление кузнечных молотов. Как сделать кузнечный механический молот своими руками

Кузнечный молот представляет собой машину ударного действия, которая пластически деформирует нагретый до ковочных температур металл. Такие машины – просты по своему составу, а потому отличаются высокой ремонтной стойкостью, вследствие чего часто используются на предприятиях, занимающихся ковкой и горячей штамповкой.

Классификация и виды

В зависимости от типа применяемого энергоносителя различают следующие виды описываемых агрегатов:

  1. , который использует энергию перегретого пара.
  2. , энергоносителем у которого выступает сжатый воздух.
  3. , деформирующий заготовку силой потока рабочей жидкой среды (воды или масла).
  4. Гидровинтовой молот , где, наряду с энергией жидкости применяется и механическая энергия.
  5. Механический молот , для которого реализован принцип непосредственного преобразования потенциальной энергии/работы в кинетическую.



Классификацию производят также и по технологическому назначению; это определяет особенности конструкции молотов. В частности, ковочный молот имеет отдельно стоящие стойки, а паровоздушный молот отличается исполнением стоек, соединённых с шаботом при помощи крепёжных, подпружиненных деталей.

Принцип компоновки всех молотов — в основном вертикальный. Немногочисленные варианты горизонтальных бесшаботных молотов — импакторов – особого распространения не получили. Причина – сложность удержания нагретой заготовки во время её обработки давлением. В то же время сотрясения грунта и фундамента при этом значительно уменьшаются, что делает работу на таком оборудовании более комфортной.

Конструктивные составляющие

По своему устройству типовой кузнечный молот состоит из следующих узлов:

  • силового цилиндра;
  • штока;
  • двух боковых стоек;
  • шабота;
  • бабы;
  • системы управления.

В цилиндре происходит перераспределение создаваемого перегретым паром давления, с направлением потока энергоносителя в нижнюю полость, с которой жёстко связан шток. На противоположной части штока закреплена баба молота, совершающая возвратно-поступательные перемещения, деформируя тем самым материал. Кузнечный молот отличается наличием гладких бойков, в то время как паровоздушный молот снабжается специальным инструментом – ковочным штампом.

Текущее позиционирование производится специальными направляющими на боковых стойках с развитой поверхностью контакта. Аналогичные элементы предусмотрены и по боковым поверхностям бабы, в результате по нагретой болванке наносятся достаточно точные удары.

Шабот представляет собой большую и массивную чугунную деталь: по эксплуатационным соображениям масса шабота не менее чем в 10 раз должна превосходить массу падающих частей. Для снижения вибраций шабот глубоко помещается в грунт, и устанавливается на виброгаситель, в качестве которого принимают большие дубовые доски квадратного сечения.

Последовательность действия

Молот ковочный имеет довольно сложную систему управления, что требует от кузнеца высокого производственной квалификации и надлежащего опыта. Дело в том, что любой паровоздушный распределительный механизм постоянно функционирует в цикле холостого и рабочего качаний. Разница между ними состоит в амплитуде колебания: в холостом цикле она составляет, в зависимости от мощности агрегата, 10…50 мм, а в рабочем — определяется исходной высотой поковки. Поскольку с каждым новым ударом этот параметр уменьшается, а металл охлаждается, то сила следующего воздействия должна быть большей, и это зависит исключительно от угла поворота рычага, перекрывающего (полностью или частично) отверстия управляющего золотника.

Принцип работы молотов с двойным воздействием заключается в осуществлении следующих действий:

  1. Подъёма до своего верхнего положения (но не до крайнего, поскольку в этом случае можно выбить крышку цилиндра, размещённого на подцилиндровой плите).
  2. Удержание навесу в то время, когда на штамп устанавливается нагретая болванка.
  3. Разгон вниз, причём для первого контакта с заготовкой количество сжатого воздуха (если используется пневмомолот) или пара должно быть наибольшим.
  4. Подъём с верхней половинкой штампа вверх, и извлечение поковки из нижней полости (или её кантовки, если горячее деформирование выполняется за несколько переходов).

Технология горячей штамповки заключается в нанесении по заготовке до 5…6 ударов, в зависимости от сложности поковки и температуры металла. Конкретная схема деформирования устанавливается в технологической карте операции.

Особенности применения молотов иных типов

Пневматический молот, устанавливаемый в единичном количестве, обычно снабжается индивидуальной компрессорной установкой. Такой пневмомолот не отличается высокой массой падающих частей, а потому может использоваться для ковки небольших изделий. Пневмомолот имеет как правило, С-образную станину, которая скрепляется для жёсткости боковыми стойками. Штамповочная зона пневмомолота, таким образом, открыта с трёх сторон, что облегчает его обслуживание.

Гидравлический молот имеет ограниченное применение. Часто используют гидравлические ковочные агрегаты в горячей листовой штамповке, при обработке малопластичных в холодном состоянии сплавов титана. Скорость движения штампа в гидравлических молотах ниже, что объясняется различиями в показателях плотности масла/воды в сравнении с воздухом/паром. Гидравлический исполнительный механизм предполагает повышенные требования к герметизации уплотнений, в остальном его устройство принципиально не отличается от иных схем рассмотренных установок.

Скачать инструкцию для кузнечных молотов Blacksmith KM1-25R, KM1-20R, KM1-16R

Могу объяснить принцип:
РЕЖИМ 1) Баба зависает вверху.
Кран "С" закрыт,кран "А" закрыт,кран "В" открыт.

Правый поршень двигается вверх - воздух через клапан 3 и частично из низа левого целиндра засасывается в низ правого целиндра,одновременно из верхней части правого целиндра воздух,через кран "В" выходит в маслобак(МБ).

Правый поршень двигается вниз,клапан 3 захлопывается и минуя его воздух поступает в нижнюю часть левого целиндра и он поднимается,одновременно из верхней части левого целиндра воздух выходит в маслобак(МБ) через клапан 2 (или открытый эелектроклапан - если в него встроен однопроходный клапан - в этом случае клапан 2 отсутствует).Обращю внимание что баба поднимается не сразу а постепенно-рывками по мере накачивания под левый целиндр давления неодходимого для полного поднятия бабы вверх,удерживается она в верхнем положении из за разряжения в верхней части(кран "А" закрыт и клапан 2 однопроходный).
================================================== ====
РЕЖИМ 2)Рабочий ход - баба ходит вверх-вниз:
Кран "А" открыт кран "В" закрыт(в половинном положении баба ходит в половину мощности - плавное регулирование мощности ударов).

Кран "С" закрыт.Правый поршень идёт вверх - воздух через клапан 3 закачивается в нижнюю часть правого целиндра,одновременно через открытый кран "А" воздух поступает в верхнюю часть левого целиндра(баба идёт вниз(если она была вверху - режим 1) или воздух через клапан 2 стравливается в маслоба(МБ)(если баба лежала внизу - режим 3(ХХ))).Правый поршень идёт вниз (клапан 3 запирается) воздух с нижней части правого целиндра по трубе идёт в нижнюю часть левого целиндра - баба идёт вверх,одновременно воздух через клапан 4 а так же из верхней части левого целиндра,через открытый кран "А" поступает в верхнюю часть правого целиндра.Затем правый поршень идёт вверх - цикл повторяется...

На педали управления кранами "А" и "В" стоит концевик включения электроклапана - при полностью выжатой педали концевик размыкается и электроклапан запирается - что приводит к максимально сильным ударам молота.
примечание - при включении молота(при запуске электромотора) электроклапан должен быть ОТКРЫТ,тоесть питание одновременно подаётся на электромотор и на клапан (он размыкается только концевиком для усиления ударов).
================================================== =======
РЕЖИМ 3) баба лежит внизу.Холостой Ход(ХХ)
Кран "С" открыт,кран "А" закрыт,кран "В" открыт.Левый поршень(баба) не шевелится - правый поршень двигается "вхолостую - возд

tehace.ru

видео, чертежи, какой лучше сделать?

Кузнечный пневматический молот используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.

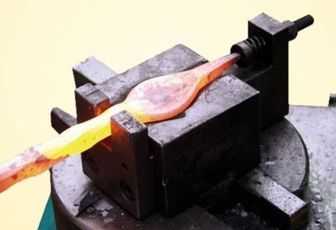

Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.

Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.

Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.

Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.

Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.

Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора.

В таком случае шатун и кривошипный вал соединяются, при этом вал оснащается маховиком.

Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.

Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.

Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.

Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.

Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.

Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.

Видео:

Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.

Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.

Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.

Если есть большой опыт и нужные материалы, то сделать пневматический кузнечный молот своими руками будет не сложно.

Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.

Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.

А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.

В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.

Как сделать кузнечный механический молот своими руками?

Кузнечный молот должен стоять на ровной твердой площадке, которую необходимо заранее подготовить.

Для этого рабочую поверхность заливают бетоном, выкопав яму в грунте размерами 2х1, с глубиной 20-30 см.

Обязательно рекомендуется выполнить армирование стяжки и проконтролировать плоскость поверхности с помощью строительного уровня. Иначе придется часто делать ремонт неустойчивого кузнечного оборудования.

Дальнейшая инструкция, по которой будет собираться самодельный кузнечный молот, предусматривает следующие этапы работ:

  • изготовление рамы;
  • изготовление рабочего рычага;
  • сборку кузнечного молота и монтаж наковальни.

Устройство рамы конструкции для кузнечного молота

Для изготовления рамы используют швеллер. Обычно его параметры выбирают, исходя из того, какие изделия будут подвергаться обработке. Как правило, для бытового оборудования подходит швеллер 12х8 см.

Расстояние, на которых отрезки швеллера будут располагаться друг от друга, выбирается с учетом величины наковальни – оно может быть 80-100 см.

В качестве металлических распорок используют либо такой же швеллер, либо железную трубу.

При этом распорку в передней части станины – будущее местоположение наковальни, необходимо монтировать под швеллера.

Так как именно передняя часть кузнечной установки в ходе рабочего процесса будет подвергаться сильным нагрузкам.

Распорка задней части установки должна привариваться вблизи верхнего уровня швеллеров.

Устройство механизма кузнечного молота

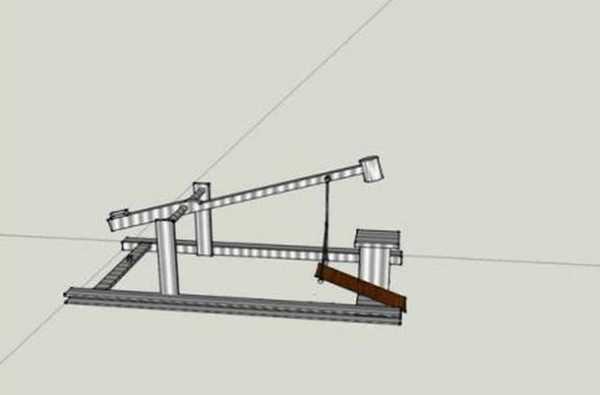

На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.

При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.

Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.

Разделив визуально стальную полосу на три части, в конце первой части с одного края трубы проделывается отверстие под отрезок трубы, который создаст условия вращения рычага.

Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.

При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.

Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.

Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».

Видео:

Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.

Крепежные элементы устанавливаются за счет радиальных отверстий.

С помощью сварки один край рычага оснащается молотом, второй – противовесом.

Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.

Инструкция по сборке кузнечного молота

К раме станины приваривают две вертикальные стойки, их высота зависит от нужной силы удара молота.

Затем к стойкам крепится ось для конструкции рычага, которую можно приварить или зафиксировать в проделанных отверстиях.

Лучше использовать второй вариант крепления, чтобы при необходимости произвести ремонт рычага, его можно было бы легко разобрать.

Затем на ось стоек надевается и закрепляется конструкция рычага.

После того как молот собран, рекомендуется проконтролировать горизонтальность установки, так как нельзя допускать наличие даже минимальных перекосов.

Наковальню для кузнечного молота можно сделать также из полосовой стали.

Видео:

Вначале с помощью сварки изготавливается рама из уголка подходящего размера, она приваривается к передней части станины. Затем на нее укладывают и приваривают заготовки.

Сверху по периметру рамы укладывают и приваривают толстый металлический лист. При этом обязательно поверхность наковальни должна иметь строго горизонтальное положение.

Завершается статья полезным видео материалом на тему, как правильно обслуживать и проводить ремонт кузнечного оборудования.

rezhemmetall.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
