видео-инструкция по монтажу своими руками, особенности гофрированных изделий, из нержавеющей стали, цена, фото

Нержавеющая гофрированная труба для отопления стала использоваться относительно недавно, хотя в сантехнике уже успела снискать себе заслуженную популярность. Уникальные технические характеристики наделяют её многочисленными преимуществами перед изделиями из других материалов. В данной статье мы подробно с ними ознакомимся, а также рассмотрим основные особенности выполнения монтажных работ.

Фото отопительной системы из нержавеющей гофры

Технические характеристики

Конечно же, любые изделия имеют как положительные, так и отрицательные стороны, но в этом случае плюсов гораздо больше. С них мы и начнём:

Достоинства

  1. Обширный диапазон выдержки возможных температур и давлений:
ПараметрЗначение
Нормальное для полноценной работы давление15 атмосфер
Предел безопасного для системы давления50 атмосфер
Критическое давление, вызывающее разрушение210 атмосфер
Диапазон рабочей температурыОт -50 до +110 градусов Цельсия

Следует знать: температурный предел в 110 градусов Цельсия весьма условный, и предусмотрен в основном для сохранности уплотнительных прокладок и соединительных муфт для труб.
Для нержавейки же негативные последствия ощущаются только в случае преодоления отметки в 800 градусов.

  1. Широкая область применения:
    • Разводка радиаторных и водяных систем отопления.
    • Обустройство «тёплых полов».
    • Монтаж газовых и водяных трубопроводов.

Горячие и холодное водоснабжение из нержавеющей гофры

    • Обустройство систем пожаротушения, кондиционирования, теплообменников и каналов для электрической проводки.
  1. Отсутствие подверженности коррозийным процессам.
  2. Химическая инертность к другим видам металла. Это означает, что если, например, в соседней квартире будут установлены трубы из меди или алюминия, то не возникнет никаких пагубных последствий.
  3. Высокая прочность, позволяющая переносить ощутимые механические нагрузки.
  4. Простота выполнения монтажных работ своими руками. При должной сноровке длительность сборки одного соединения не превышает одной минуты, а понадобятся вам для этого всего лишь пара инструментов:
Название инструментаНазначение
Разводной ключЗакручивание резьбовых соединений
НожовкаРезка трубы на отрезки нужной длины

Совет: в качестве режущего инструмента рекомендуется использовать специально предназначенный для этой цели резак.
Его приобретение хоть и повлечёт за собой дополнительные затраты, зато значительно облегчит и ускорит рабочий процесс.

Ручной труборез для гофрированной трубы

  1. Превосходная гибкость. Минимально допустимый радиус изгиба соответствует сечению изделия, что даёт возможность осуществить укладку труб максимально рационально.

Гофротруба из нержавейки для отопления свёрнутая гармошкой

  1. Практически неограниченный эксплуатационный срок, на который не влияют температурные изменения теплоносителя.

Недостатки

Отрицательные стороны, как мы уже выше упомянули, также имеются, хотя и в незначительном количестве:

  1. Специфический внешний вид. Гофра не имеет гладкой поверхности, что многим может показаться недостаточно эстетичным.

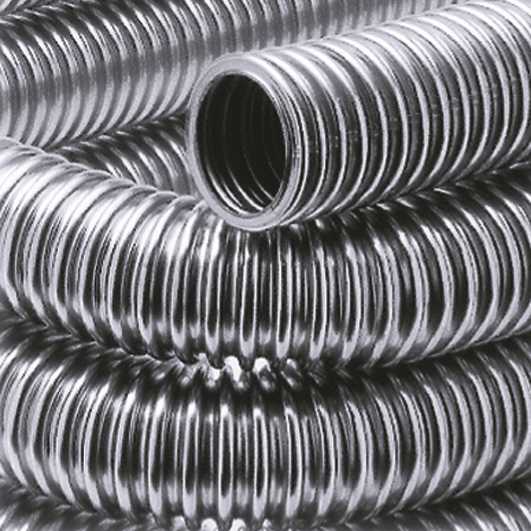

Наглядный внешний вид гофрированной поверхности

Совет: если использовать скрытый или подпольный способ монтажа, то данный недостаток становится и вовсе несущественным.

  1. Относительно высокая цена. Погонный метр фирменного изделия стоит недёшево, но при этом имеет соответствующее качество, которое принесёт вам значительную экономию и уверенность в будущем.

Запечатанная гофрированная труба из нержавейки для отопления

Монтаж

На гофрированные трубы из нержавеющей стали для отопления действуют такие же правила прокладки, какие используются при установке отопительных систем из других материалов. А вот способы соединения их элементов имеют свои особенности, которым стоит уделить отдельное внимание:

Сборка компонентов

Четыре необходимых шага

Инструкция:

  1. Режем изделие согласно разметке с помощью трубореза.
  2. В одну руку берём соединительную муфту, а в другую обрезанный край трубы.
  3. Плотно надеваем фитинг на изделие.

Внутреннее устройство муфты

  1. Затягиваем гайку на муфте разводным ключом, в результате чего прокладка плотно обожмёт место соединения, а гофрирование гарантирует ему надёжность.

Пример готового тройного соединения

Правила монтажа

Есть ещё несколько нюансов, которые стоит соблюдать во время прокладки отопительной системы с использованием гофрированных труб из нержавейки:

  1. Соблюдайте осторожность с обрезанными краями, так как они невероятно острые, и о них можно легко порезаться.

Острые края могут стать причиной возникновения травм при неосторожном обращении

  1. В процессе установки системы тёплых полов длина одного контура не должна превышать длину одной бухты трубы.
  2. Если подсоединяете гофру к старым элементам стальной конструкции, то обязательно побеспокойтесь о монтаже специального фильтра для предотвращения попадания ржавчины в новый трубопровод.
  3. Не следует злоупотреблять частыми циклами загибания гофрированной трубы в одном и том же месте, это может привести к появлению излома.
  4. Помните, что нержавеющая сталь является проводником электрического тока, поэтому позаботьтесь о достаточном удалении конструкции от его источников.
  5. Используйте только крепежи из пластика, цветных металлов или нержавейки.

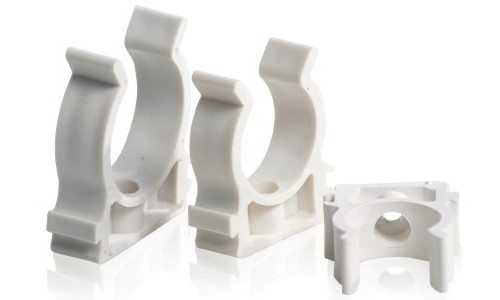

Образцы пластиковых крепежей

  1. Постарайтесь, чтобы в процессе использования гофра не соприкасалась с ржавым железом. Это ощутимо продлит её эксплуатационный срок.

Заключение

Гофрированные трубы из нержавеющей стали имеют множество уникальных достоинств, делающих их с каждым днём всё более популярными в прокладке отопительных систем. Они достаточно гибкие, как и пластиковые, но не имеют столь строгих температурных ограничений, столь же прочные, как и стальные, но не подвержены коррозии. (См. также статью Разводка труб отопления: особенности.)

Их монтаж невероятно прост благодаря использованию обжимных муфт, а долговечность при правильной эксплуатации достигает многих десятков лет.

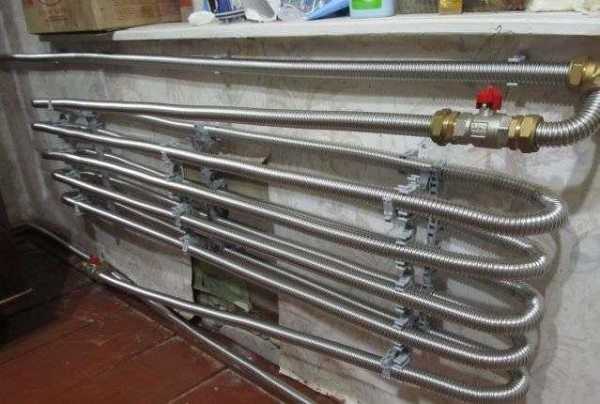

Работающая система обогрева из гофрированных нержавеющих труб

Видео в этой статье предоставит вашему вниманию дополнительную информацию, имеющую непосредственное отношение к изложенным материалам.

gidroguru.com

Нержавеющая гофрированная труба для водопровода: выбор, монтаж

Производители сантехнической продукции разрабатывают изделия, снижающие трудоемкость монтажа коммуникаций. На строительном рынке совсем недавно появились металлические нержавеющие гофрированные трубы для водопровода. Их применяют при организации систем отопления, газоснабжения и горячего водоснабжения. Сочетание положительных качеств делает их популярными среди мастеров.

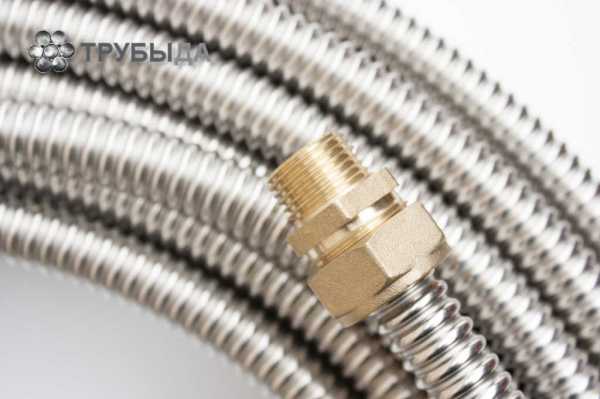

Нержавеющая гофрированная труба

Характеристики изделия

Гофротруба из нержавеющей стали имеет следующие характеристики:

  1. Размеры. Стандартные показатели внутреннего диаметра изделия составляют 15, 20, 25 и 32 мм. Изделия большего диаметра выпускаются под заказ. Особых сложностей процесс их производства не представляет.
  2. Диапазон рабочих температур. Изделие можно эксплуатировать при температурах в пределах -50…+800°С. Гибкость трубы, которая изготовлена из нержавеющей стали, сохраняется при -40°С. При использовании пластиковых фитингов верхнее значение температуры воды, пускаемой по трубам, ограничивается +110°С. В противном случае детали расплавляются. Допускается кратковременное повышение температуры до +150°С
  3. Гибкость. Изгибать водопроводную трубу можно по-разному, однако нельзя превышать предельно допустимую величину изгиба, равную троекратному значению диаметра.
  4. Ударопрочность. Труба устойчива к повышенному давлению и механическим повреждениям, поэтому ее можно эксплуатировать в любых условиях. Изделие может работать при давлении в 50 атм. Материал выдерживает кратковременные повышения показателя до 200 атм.
  5. Кислородная непроницаемость. Этот показатель приближается к 100%
  6. Коэффициент шероховатости. Максимальное значение — 0,008.
  7. Срок службы. Производители утверждают, что при правильном монтаже и использовании труба служит не менее 20 лет. В нашей стране изделия начали использовать не более 10 лет назад, поэтому на практике это утверждение не проверено.

Преимущества и недостатки гофрированных изделий

К преимуществам относят следующие особенности гофротруб:

  1. Изделия легко сгибаются. Для организации водопровода из нержавеющей гофрированной трубы не требуются специальные инструменты и материалы. При сгибании стенки изделия не повреждаются, конструкции придается любая форма. Это свойство позволяет выполнить разводку водопровода с минимальным числом соединений и адаптеров, что снижает стоимость строительных работ.
  2. Материал не поддается коррозии. Значит, долговечность гофротрубы в несколько раз превышает срок службы труб из простой стали. Скачки температур и давления также не влияют на материал, поэтому его часто применяют для организации систем отопления и горячего водоснабжения.
  3. При установке не возникает сложностей. Для монтажа гофрированных труб не нужно особых знаний и навыков. Для соединения применяют латунные фитинги с резиновыми уплотнителями. При повреждении трубопровода возможна замена части системы без ущерба для остальных участков.
  4. Изделие имеет неограниченную длину. Это позволяет использовать гофротрубу в крупномасштабных строительных работах. Длина нержавеющей гофры, используемой в монтаже отопительных систем, достигает 50 м. Этого хватает для установки трубопровода в многоэтажном доме. Под заказ выпускаются и изделия большей длины.


Недостатками считают:
  1. Сложность в уходе. Очищать такие конструкции от грязи сложнее, чем классические трубы. Для мытья приходится использовать щетки. Лучше заранее закрыть гофру специальным коробом.
  2. Неэстетичный внешний вид. При создании гофрированной трубы повышали функциональность изделия, не учитывая его внешний вид. Красивыми такие конструкции не назовешь, однако при желании их можно скрыть.
  3. Высокую стоимость.

Тонкости выбора гофрированной трубы для водопровода

При выборе гофры водопроводной обращают внимание на:

  1. Наличие заводского брака и иных недостатков. Подделки встречаются редко, так как производство гофротруб требует больших финансовых затрат. Вероятность приобретения трубы с браком минимальна. Качество продукции регулируется ГОСТом 3262-75.
  2. Отсутствие видимых повреждений, возникающих при перевозке и хранении. Расстояния между волнами должны быть равными по всей длине. При разгибании изделия из нержавеющей стали должны быстро принимать прежнее положении. Трубу осматривают на наличие трещин и заломов.
  3. Расчет необходимой длины. При этом нужно учитывать, что гофротрубу приобретают с небольшим запасом.
  4. Качество фитингов. Правильный выбор дополнительных деталей обеспечивает долгую эксплуатацию трубопровода. Уплотнители не должны иметь трещин и иных дефектов. Качественный фитинг имеет гладкую поверхность.

Монтаж трубопроводов из нержавеющей гофры

Процесс монтажа гофрированной нержавеющей трубы для водопровода включает следующие действия:

  1. Нарезку изделия на отрезки нужной длины. Делают это с помощью трубореза или ножниц по металлу. Перед началом работ измеряют расстояния между соединениями с учетом изгибов.
  2. Подготовку фитингов. Накидную гайку ослабляют разводным ключом. Гофру вводят в раструб переходника до упора. Гайку затягивают до закрепления изделия в фитинге.
  3. Формирование необходимой конструкции путем изгибания гофры. Элементы системы водоснабжения закрепляют на стене с помощью хомутов.
  4. Проверку герметичности. Для этого по трубопроводу пускают жидкость. Если течь не появляется, система пригодна к эксплуатации.

При выполнении монтажа соблюдают следующие правила:

  • нельзя соединять гофру из нержавейки с деталями, сделанными из материалов, поддающихся коррозии;
  • при соединении латунного фитинга со стальными подводящими трубами используют водяной фильтр;
  • при монтаже гофру нельзя перекручивать;
  • контакт нержавеющего материала с деталями из черной стали недопустим;
  • для фиксации рекомендуется использовать пластиковый крепеж;
  • при организации теплого пола применяют только целые трубы;
  • воздействие электричества на гофротрубу не допускается;
  • нельзя превышать предельно допустимое количество сгибаний.

Сфера использования нержавеющих гофротруб

Используют гофрированные трубы для водопровода при прокладке:

  • систем отопления и обогрева пола;
  • канализационных конструкций;
  • вентиляционных систем;
  • теплообменников;
  • трубопроводов для передачи нефти и газа;
  • проводов и кабелей;
  • противопожарных систем;
  • газовых трубопроводов.

Использование гофрированных труб повышает теплоотдачу конструкции, препятствуя расширению металла при высоких температурах.

trubyda.ru

Гофрированная труба из нержавейки для дымохода: правила монтажа

Гибкий дымоход отлично исполняет роль по устранению и не появлению конденсата. Форма и структура его гофры позволяет нагреваться внутренним стенкам, от чего не происходит переохлаждение и соответственно, конденсат не скапливается.

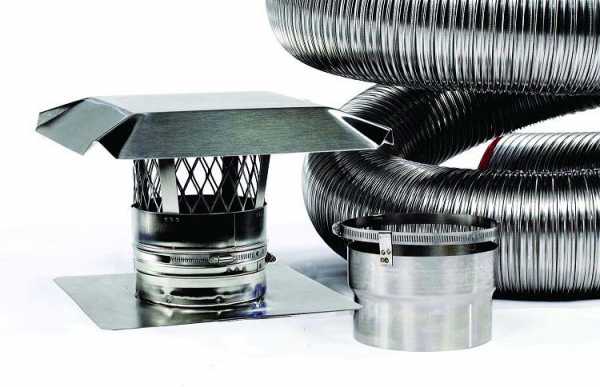

Использование гофрированной трубы для дымохода

Преимущества гофрированного дымохода

Гофра для дымохода обладает некоторыми плюсами, по сравнению со своим классическими аналогами. Итак:

  • Гофрированная труба для печного дымохода равномерно прогревается, избегая появления влаги на стенках.
  • Дымоход гибкий, что позволяет собрать конструкцию абсолютно любой конфигурации и формы и при этом, гофротруба не требует дополнительных крепежей и соединений.
  • Труба из нержавейки имеет монолитную поверхность, что обеспечивает лучшую герметизацию.
  • Для крыши гибкий дымоход более предпочтительный, не требуется дополнительная работа по демонтажу стен, перегородок.
  • Гофра может использоваться не только для печи, но и для каминов, котлов, колонок. Также её можно использовать для организации вентиляции.

Виды дымоходов из гофры

На сегодняшний день гофрированный дымоход подразделяется на два подвида, по материалу изготовления:

  • Металлическая стальная.
  • Алюминиевая гофра.



Алюминиевая гофра

Для первого вида выбирается износостойкая, жаропрочная, нержавеющая сталь. Гофрированный печной дымоход из нержавеющей стали встречается гораздо чаще, ввиду его некоторых особенностей. В первую очередь долговечности и устойчивости. Алюминиевая труба больше подойдет для организации вентиляции или для удаления газов из колонок и газовых котлов.

Правила монтажа гофрированных труб

Особенность установки гофрированного канала состоит в том, что его можно использовать не только внутри помещений, но и снаружи. Не забывайте, что устанавливать по нормам и регламентам позволяется только в нежилых комнатах. А в переходах через перекрытия, нужно не забывать устанавливать специальный огнестойкий гофрированный футляр. Важные правила и требования к монтажу гофры:

  • Первую часть тракта, следует прокладывать обязательно вертикально, на 50 см от патрубка, до поворотной оси.
  • Предусмотрите установку заслонки.
  • Ниже стыковочного шва нужно установить конденсатоприемник.
  • Не делайте слишком длинными горизонтальные прокладки (не более 3 метров).
  • Не допускайте больше 3 поворотов.

Чтобы стыки гофры были плотными и без послаблений, диаметр гофрированных каналов должен совпадать с размерами выводящего патрубка. Выходной конец обязательно герметизируется при установке в выводной канал, если такового нет, придется дополнительно обустроить.
Предварительно перед прокладкой, необходимо растянуть трубу до нужного размера и закрепить хомутами на патрубках. Дополнительно герметизировать можно при помощи алюминиевого скотча. Чтобы избежать провисания, необходимо предусмотреть установку специальных кронштейнов для монтажа гофры. В местах перекрытий и стен, крепление выполняется за счет наличия арматурного пояса самой стены или плиты.
Кстати, к особенностям установки гофрированных труб нужно отнести способ монтажа, который подразумевает стыки по «конденсату», то есть верхняя секция вставляется в нижнюю. Таким образом, влага не может попасть наружу, а аккуратно стекает по внутренним стенкам и швам в специальный приемник.

Плюсы и минусы гибких дымоходных труб

Гибкий дымоход ценят за его огромный список положительных сторон:

  • Большой срок службы. При должном уходе, гофра готова прослужить более 10 лет.
  • Высокая устойчивость к термическому воздействию. Печные трубы выделяются большей жаропрочностью.
  • Не боятся атмосферных влияний, осадков дождя, снега, тумана. Кроме того, нипочем мороз и температура.
  • Устройство не привлекает птиц и прочую живность.
  • Устойчиво переносит влияние химии и других агрессивных средств.
  • Высокая устойчивость к механическому воздействию.
  • Высокая проходимость отработанных газов, за счет гладких стенок.
  • Универсальность систем, отлично подходит для любого источника тепла.
  • Простота в установке.
  • Выгодная цена.
  • Ремонтопригодность.
  • Не нужно возводить дополнительный фундамент под дымоход.
  • Безопасность. Высокая герметичность гофры исключает попадание газов в помещение.



Безопасный дымоход для печи можно сделать из нержавеющей трубы и комплектующих

Кроме положительных сторон, гофрированная труба из нержавеющей стали, алюминия для дымохода имеет и ряд минусов:

  • Необходимость утепления всей системы.
  • Частое несоответствие архитектурному стилю самого здания.
  • Требуется прочная конструкция для возведения высоких гофрированных дымоходов.

В принципе некоторые минусы решаются достаточно просто, можно приобрести гофру из сэндвич панелей.

Установка гофры для газовой колонки

Использовать гофру для дымохода газового котла вполне оправданное решение, учитывая стоимость, положительные стороны – это оптимальный вариант, чем прокладка основательной конструкции, которая кроме этого потребует фундамента и более существенного ремонта. Несмотря на то, что в самой колонке температура может достигать порядка 2000 градусов, в самом канале этот показатель редко будет превышать и 200. Поэтому гибкий дымоход вполне безопасен в таком случае, и можно не беспокоиться за пожароопасность.

Перед установкой гофры, уточните возможность применения в конкретно вашей квартире или доме. Для этого уточните в технических документах размеры и сечение труб, категорически запрещается использовать меньший диаметр. В случае использования меньшего сечения, со временем конструкция потеряет прочность, форму, а также герметичность. Помимо этого, будут наблюдаться поломки в самом котле, из-за недостаточного дымоотделения. Кроме того, учитывайте, что длина гофры не должна быть более 3 метров.

Надеемся, приведенная статья вам помогла, будем признательны, если вы поделитесь с нами в соц. сетях.

odymohodah.ru

Монтаж гофрированной трубы : цены

Штукатурка стен по маякамм2 280,00 ₽
Шпатлевка стен под обоим2 180,00 ₽
Шпатлевка стен под покраскум2 210,00 ₽
Шлифовка стен под обоим2 40,00 ₽
Шлифовка стен под покраскум2 70,00 ₽
Устройство перегородки из ГКЛм2 450,00 ₽
Устройство перегородки из ГКЛ в 2 слоям2 600,00 ₽
Монтаж стен из ГКЛ (ГВЛ) на клейм2 250,00 ₽
Монтаж фальшстены из ГКЛ по металлокаркасум2 350,00 ₽
Монтаж фальшстены из ПВХ по металлокаркасум2 300,00 ₽
Кладка перегородки в 1/2 кирпичам2 800,00 ₽
Кладка перегородки в кирпичм2 1 000,00 ₽
Кладка перегородок из стеклоблоковм2 750,00 ₽
Кладка перегородок из гипсоблоков, пеноблоковм2 650,00 ₽
Кладка криволинейных перегородок из гипсоблоков, пеноблоковм2 1 000,00 ₽
Покраска стен с помощью распылителям2 150,00 ₽
Окраска стен на 2 разам2 210,00 ₽
Оклейка стен обоями (бумажные)м2 150,00 ₽
Оклейка стен обоями (флизилин)м2 170,00 ₽
Оклейка стен натуральными обоямим2 300,00 ₽
Оклейка стен стеклообоямим2 120,00 ₽
Оклейка стен обоями под покраскум2 120,00 ₽
Оклейка стен обоями в два уровням2 250,00 ₽
Оклейка стен обойным бардюромп.м. 90,00 ₽
Оклейка стен текстильными обоямим2 300,00 ₽
Оклейка стен пробковыми панелямим2 250,00 ₽
Обшивка стен вагонкойм2 380,00 ₽
Антисептирование вагонким2 60,00 ₽
Обработка лаком на 2 раза с шлифовкойм2 270,00 ₽
Обшивка стен ПВХ,МДФ по обрешёткем2 300,00 ₽
Оклейка стен ГКЛм2 250,00 ₽
Облицовка стен каф.плиткойм2 650,00 ₽
Облицовка стен каф.плиткой по диагоналим2 700,00 ₽
Облицовка кухонного фартука каф.плиткой (10х10)м2 800,00 ₽
Облицовка кухонного фартука каф.плиткойм2 750,00 ₽
Облицовка кухонного фартука каф.плиткой по диагоналим2 850,00 ₽
Герметизация (монтаж. пеной) меж.плиточных швовп.м. 90,00 ₽
Затирка швов плитким2 90,00 ₽
Монтаж керамического бордюрап.м. 200,00 ₽
Облицовка стен мозайкойм2 950,00 ₽
Затирка швов мозаиким2 300,00 ₽
Грунтовка стен на 1 разм2 30,00 ₽
Обработка стен бетоноконтактомм2 30,00 ₽
Штукатурка стен криволинейной плоскостим2 220,00 ₽
Проклейка стен армировочной сеткойм2 90,00 ₽
Монтаж шумо-теплоизоляциим2 80,00 ₽
Обшивка стен фигурная, сложной конфигурации из ГКЛ с устройством каркасам2 1 500,00 ₽
Облицовка стен плиткой размером 10*15м2 900,00 ₽
Затирка швов плитким3 150,00 ₽
Монтаж уголка пластикового по плиткеп.м. 50,00 ₽
Облицовка стен натуральным камнемм2 1 100,00 ₽
Облицовка стен декоративным камнемм2 850,00 ₽
Нанесение "венецианской" штукатурким2 1 500,00 ₽
Нанесение декор.штукатурким2 450,00 ₽
Устройство короба из ГКЛ по мет.каркасуп.м. 600,00 ₽
Устройство короба из ПВХ ,ГВЛ по мет.каркасуп.м. 600,00 ₽
Грунтовка короба на 1 разп.м. 30,00 ₽
Облицовка короба плиткойп.м. 650,00 ₽
Шпатлевка и шлифовка коробап.м. 160,00 ₽
Шпатлевка и шлифовка короба под покраскуп.м. 180,00 ₽
Оклейка короба обоямип.м. 130,00 ₽
Окраска короба на 2 разап.м. 150,00 ₽
Монтаж откосов из ПВХ,МДФп.м. 200,00 ₽
Монтаж откосов из ГКЛп.м. 200,00 ₽
Штукатурка откосовп.м. 200,00 ₽
Штукатурка откосов арочныхп.м. 330,00 ₽
Грунтовка откосов на 1 разп.м. 20,00 ₽
Шпатлевка и шлифовка откосовп.м. 140,00 ₽
Шпатлевка и шлифовка откосов под покраскуп.м. 180,00 ₽
Оклейка откосов обоямип.м. 110,00 ₽
Окраска откосов на 2разап.м. 150,00 ₽
Облицовка откосов плиткойп.м. 600,00 ₽
Монтаж уголков деревянныхп.м. 70,00 ₽
Лакировка уголков деревянныхп.м. 80,00 ₽
Монтаж пластикового уголкап.м. 60,00 ₽
Монтаж зеркала на стену (на клей)м2 300,00 ₽
Выравнивание угловп.м. 120,00 ₽
Выравнивание, примыкание (стена-пол, потолок)п.м. 160,00 ₽
Окраска металлоконструкцийм2 150,00 ₽
Грунтовка металлоконструкцийм2 60,00 ₽
Гидроизоляция стен смесямим2 150,00 ₽
Наклейка малярной сетким2 90,00 ₽
Заделка швов серпянкой и унифлотомп.м. 100,00 ₽
Устройство стен из панелей МДФм2 300,00 ₽
Устройство стен из пластиковых панелейм2 300,00 ₽
Облицовка стен в ½ кирпича толщинойм2 1 200,00 ₽
Нанесение бетоконтакта, антиплесеньм2 30,00 ₽
Насечка стенм2 90,00 ₽

www.sdelano74.ru

Гофрированная пластиковая труба: размеры, преимущества, монтаж

Появление гофрированных пластиковых труб облегчило прокладку коммуникаций: с ними удобно работать, транспортировать. Несмотря на небольшую массу, они обладают высокой прочностью и жесткостью. Достоинством является устойчивость к влиянию агрессивной и водной среды. Они используются в системах водоснабжения, канализации, отопления, в них укладывают электрические кабели.

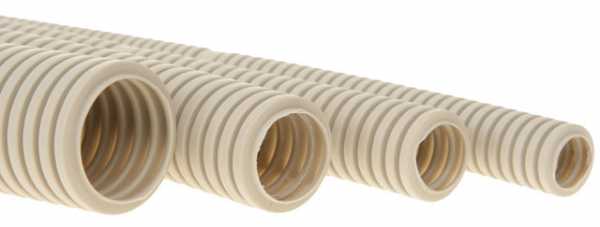

Гофрированные пластиковые трубы

Что такое гофра и зачем она нужна

Гофрирование на французском языке означает прессовать складки. Что касается труб, то это значит изготавливать изделия из гофры, имеющие ребра жесткости. Основная задача такого материала, к которому относится и гофрированный пластик, — устойчивость к деформации и высокая прочность к механическим воздействиям.

Главное преимущество такой трубы — гибкость. Она удобна при монтаже системы канализации, водоснабжения, отведения стоков, отопления, конструкций для сельского хозяйства и др. Гибкость дает возможность экономии на материалах соединений, таких как фитинги, муфты и другие. При использовании гофротруб нет необходимости применения сварочного оборудования. Потребителей прежде всего привлекает экономическая выгода.

Разновидности

Ассортимент гофротруб достаточно широк, они отличаются сферой применения, материалом изготовления, толщиной стенок, видом профиля, диаметром, размером выемок. Пластиковые гофрированные изделия изготавливаются из полимерных материалов.

Выпускаются такие типы гофрированных пластиковых труб:

  • гофротруба с одним слоем — используется в газопроводах, при защите электропроводки;
  • двуслойный шланг из гофры — его применяют при монтаже кабельной канализации для изоляции электрических проводов на участках с большой вероятностью повреждений;
  • двухслойные гофрированные трубы для канализации — они обладают самой высокой прочностью, стойкостью к механическому воздействию и химическим веществам;
  • гофра для электромонтажа — она имеет средний показатель прочности, упругости и стойкости к механической нагрузке, при производстве в трубу может быть заложен трос проволоки из металла.

За счет волнистой поверхности облегчается затяжка кабеля внутрь изделия.

По показателю прочности гофрированные изделия делятся на следующие типы:

  1. Легкие. Это электротехнические гофры, они обладают хорошей гибкостью, но непригодны для укладки под землей. Рекомендуется использовать в пределах зданий, так как ультрафиолетовые лучи снижают их срок службы.
  2. Тяжелые. Имеют средний показатель механической устойчивости, они используются для монтажа коммуникаций, находящихся под поверхностью земли на глубине около 15 м.
  3. Сверхтяжелые. Могут выдержать большие механические нагрузки. Их используют для установки трубопровода при сложных условиях. Высокий показатель жесткости дает возможность монтировать соединения в зонах, находящихся под большим механическим воздействием, под автострадой, рельсами.

Особенности конструкции и технические характеристики

Сложность полимерных соединений, из которых изготавливаются гофрированные трубы, повышает их надежность. Полиэтилен под высоким давлением, полипропилен и поливинилхлорид отличаются необычной молекулярной структурой, что придает пластиковым гофротрубам различные качества.

Вся поверхность труб покрыта выемками, которые расположены равномерно. Эта особенность конструкции обеспечивает гибкость и повышенную стойкость к механическим нагрузкам. Показатели прочности в несколько раз больше, чем у гладких полимерных аналогов. Основные качества гофрированных труб — вес и размеры (ширина профиля, диаметр и толщина стенки).

Степень жесткости регулируют с помощью утолщения ребер. Чем выше жесткость гофры, тем большие нагрузки она способна испытать и пригодна для укладки в канаву. Для получения выемок, составляющих структуру гофротрубы, применяют технологию экструзии.

Для монтажа канализации берут пластиковые гофрированные трубы большого диаметра.

Преимущества и недостатки гофрированных труб

Независимо от материалов, использующихся при изготовлении, преимущества и недостатки гофротруб следующие:

  • простота монтажа: сборка труб выполняется без использования специального приспособления, сложного процесса;
  • возможность регулировки длины путем наращивания с помощью муфт или распиливания;
  • небольшой вес, что облегчает укладку изделий, транспортирование и складирование;
  • невысокая цена;
  • экологичность;
  • отсутствие шума при движении жидкости по трубам;
  • продолжительный срок службы: системы, смонтированные из гофрированных труб согласно технологии, прослужат более 50 лет;
  • гладкая поверхность внутри гофры не дает образовываться засорам;
  • хорошие характеристики эксплуатации: прочность, жесткость, устойчивость к деформации;
  • устойчивость к химическому и механическому воздействию;
  • возможность закрытой и открытой прокладки;
  • высокая устойчивость коррозии;
  • теплостойкость;
  • минимальные затраты на обслуживание;
  • высокая ударостойкость.

Из недостатков можно назвать чувствительность к влиянию высоких температур, огня, поэтому есть ограничения к применению в системе отопления и горячего водоснабжения. Гофротрубы из полимерных материалов нежелательно использовать для перемещения горячих отходов. На пластиковые конструкции отрицательное воздействие оказывает ультрафиолет, поэтому до укладки в канаву их лучше хранить под тентом, чтобы на них не попадали солнечные лучи.

Монтаж гофротруб

Все работы по монтажу и ремонту трубопровода проводятся в весенний или летний период, когда температура не превышает 15 градусов. Перед сборкой осмотреть изделия на предмет обнаружения брака, а также соответствия параметрам, указанным в проекте.

Герметичность соединений обеспечивается резиновым уплотнителем или сваркой гофры встык. Если необходимо соединить пластиковые гофротрубы с деталями из других материалов, используют специальное приспособление: муфту с фланцем. Для надежной герметизации используют муфту и уплотнительное кольцо, которое вставляют в паз гофрированной трубы.


Укладка пластиковой гофрированной трубы в канаву происходит в несколько шагов:
  1. Копают канавы и выравнивают их стенки. Откосы должны быть под наклоном.
  2. Под трубой на дне траншеи устраивают песчаную подушку или монтируют основание из бетона, укрепленного арматурой. Толщина должна быть больше 10-15 см.
  3. На основание укладываются трубы. Глубина укладки зависит от назначения трубопровода.
  4. Засыпается слой щебня среднего размера. Толщина слоя — около 30 см.
  5. Основное пространство заполняется материалом, не пропускающим воду, например глиной. Во время работ грунт необходимо тщательно утрамбовывать.
  6. На последнем этапе необходимо укрепить канаву. Для этого делают настил из дерна или бетонируют.

Если поверх труб будет укладываться полотно дороги, то желательно настелить слой геотекстиля высокой плотности. Он способствует равномерному распределению нагрузки от автомобилей по площади траншеи.

trubyda.ru

металлическая для проводки, диаметр трубки, монтаж

Содержание:

Согласно правилам установки электрооборудования (сокращенно ПУЭ), проводка должна иметь дополнительную изоляцию. С этой задачей превосходно справится гофрированная труба для электропроводки, поскольку она надежно защитит кабель от механических нагрузок и выполнит функцию диэлектрика.


Достоинств у данной трубной продукции немало. В продаже имеются гофрированные металлические и пластиковые трубы. Их используют при прокладке инженерных коммуникаций, в том числе и электропроводки.

Что такое труба гофрированная

Это изделие представляет собой трубу, обладающую переменным размерами поперечного сечения. У данной трубной продукции имеется два участка, причем каждый с разным значением диаметра. Они чередуются попеременно на всем протяжении трубы. У одного из участков стенки более тонкие и сечение меньше по сравнению со вторым.

Отрезки с толстыми стенками помогают изделию выдерживать незначительные воздействия механического характера и одновременно защищают проводку от возможных повреждений. Благодаря наличию тонких стенок данная продукция становится гибкой. Помимо этого, гофрированная труба для проводки по причине наличия тонкостенных участков может немного удлиняться.


Раньше в статье уже говорилось, что гофротрубы бывают двух видов – металлические и пластиковые. Причем второй вариант более востребован. Гофрированные изделия применяют не только при укладке электрической проводки, но и при обустройстве воздушных вентиляционных систем. Они помогают создать каналы различной сложности и формы за счет своей гибкости.

Применяют гофрированные изделия и в сантехнике с целью соединения канализационного трубопровода с сифонами. Но наибольшее распространение гофра получила именно в качестве каналов для прокладки электропроводки (детальнее: "Характеристики труб ПВХ для электропроводки, преимущества и правила использования"). Но для этой цели чаще всего задействуют не обычную продукцию, а специальную – электротехническую, для производства которой используют поливинилхлорид.

Гофра электротехническая

Такая гофрированная трубка для электропроводки отличается от аналогичных изделий своими характеристиками, а именно:

  • конструкционными особенностями;
  • эластичностью и гибкостью;
  • формой продольного сечения;
  • соотношением между длиной участков, имеющих разные диаметры.

У гофрированной электротехнической трубы продольный профиль, то есть участки, отличающиеся размерами сечения, изготавливают в форме прямоугольников, а не в виде полусфер как у обычной гофры (прочитайте также: "Какие бывают электротехнические гофрированные трубы, характеристики и применение"). Различаются они и соотношением протяженности отрезков с разными диаметрами.


У обычной гофры ширина участков с меньшим и большим диаметрами одинакова. Что касается электротехнической трубной продукции, то эти параметры у нее имеют разные величины. Участок с меньшим сечением короче. Вместе с повышенной жесткостью, которой обладает ПВХ, электротехническая гофротруба отличается меньшей эластичностью, чем обычная и это обстоятельство не позволяет ей растягиваться в длину. Но гибкость у этой трубной продукции намного выше, чем у других видов аналогичных изделий.

Основное отличие электротехнической гофры заключается в ее конструкционных особенностях. В ее внутренней полости располагается протяжка, которую делают из стальной проволоки. Она требуется для затяжки жгутов внутри трубы.


Отличается гофрированная трубная продукция электротехнического типа цветом, она имеет серый оттенок. Зарубежные изделия производятся синими, красными и в другом цветовом решении.

Когда продается гофрированная труба для электропроводки - диаметр на ней указывают внешний. При этом размер внутреннего сечения может отличаться как на пару миллиметров, так и на сантиметр и более. Наиболее востребованы изделия для электропроводки с диаметрами от 16 до 50 миллиметров. Продукция с меньшими размерами не так популярна.

Реализуют гофру в бухтах - длина трубы в них зависит от внешнего диаметра. Например, при величине диаметра в 16 миллиметров протяженность трубы составляет 100 метров, а для 50-миллиметрового изделия – 20 метров.

Особенности укладки электропроводки в гофре

Гофрированную трубную продукцию изготавливают из негорючих материалов, при этом выполнять монтаж гофротрубы можно на любую конструкцию и поверхность, в том числе и на деревянные здания.

Работу выполняют с соблюдением определенных правил:

  1. Прокладку начинают с подготовки трубы требуемой длины. Чтобы ее отрезать, пользуются ножовкой с мелкими зубьями или ножом. Чтобы перекусить стальную проволоку, используют бокорезы.
  2. Специалисты рекомендуют уделять больше внимания проволоке, так как у нее присутствует натяжение и при резке конец может провалиться внутрь трубы. Чтобы достать ее, нужно будет еще раз разрезать изделие. Для недопущения подобной ситуации протяжку следует немного оттянуть и, удерживая, загнуть наружу.
  3. Потом приступают к подготовке проводов. Если используют один, тогда этот этап не нужен. При наличии нескольких проводов их соединяют по всей длине изоляционной лентой, желательно, чтобы она была из поливинилхлорида и тем самым не создавала лишнего трения.
  4. Дальше один из концов подготовленного жгута надежно скрепляют с протяжкой одним из способов. В некоторых случаях протяжку обвивают вокруг связки проводов и обжимают пассатижами, а в других ее приматывают изолентой к жгуту. Вариантов существует много. В любом случае нужно конец жгута обмотать изолентой и тогда провода не будут цепляться за внутреннюю поверхность гофротрубы.
  5. На следующем этапе монтажа электропроводки в гофрированной трубе нужно втянуть жгут в гофру. Когда данную работу выполняют два человека, то один из них держит протяжку, а второй - надевает изделие сверху. При выполнении монтажа самостоятельно протяжку необходимо другим концом примотать к чему-нибудь. Если протяжка оторвется от жгута, придется разрезать гофру в месте повреждения. В результате жгут будет находиться в трубе, состоящей из кусков. Места разрезов специалисты рекомендуют обматывать ПВХ-изолентой. Чтобы не допустить такой неприятной ситуации, жгут следует затягивать не спеша и аккуратно.
  6. После завершения вышеописанной процедуры гофру со жгутом, находящимся внутри, нужно прикрепить к чему-нибудь. Фиксацию выполняют с применением монтажных алюминиевых полос. Также можно пользоваться пластиковыми клипсами, которые подбирают в зависимости от диаметра трубы. Крепежные элементы размещают через равные расстояния, чтобы не допустить провисания гофры в отдельных местах.
  7. В месте подсоединения проводки к розеткам, выключателям и другим аналогичным узлам гофрированную трубу нужно прятать вместе с проводами. Таким образом, исключают возможность оставлять участки электропроводки открытыми. Для такого вида монтажа продают розетки и выключатели с уплотнительными вставками из резины. Их вырезают самостоятельно, исходя из диаметра гофры.

Применение металлической гофрированной трубы

Используется металлическая гофрированная труба для электропроводки при прокладке по любым сгораемым поверхностям (прочитайте: "Какие бывают металлические трубы для электропроводки – характеристики и правила выбора"). Также ее задействуют с целью защиты проводов и кабелей при пересечении трубопроводов и в случае параллельной прокладки, особенно, если это происходит в непосредственной близости от газопроводов и трубопроводов с повышенной температурой сред.


Кроме этого, металлическую гофру применяют при укладке кабеля в грунтах и электропроводки в цементной стяжке. Ее задействуют для защиты проводов в помещениях сильно запыленных или с агрессивными средами.


trubaspec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
