Можно ли шуруповерт подключить к блоку питания – Переводим шуруповёрт на питание от сети 220

alexxlab | 18.03.2019 | 0 | Вопросы и ответы

Содержание

Переделка компьютерного блока питания для шуруповёрта

Не нужно отчаиваться, если аккумулятор или зарядное устройство вашего шуруповерта вышли из строя, в то время как вам необходимо закончить срочную работу. Если у вас есть ненужный компьютерный блок питания, то после несложной доработки его можно использовать для подключения этого инструмента к сети электрического тока.

Переделка блока питания с компьютера своими руками

При работе со средней нагрузкой потребляемый ток значительно меньше пускового. Усредненный ток пуска различных шуруповертов с рабочим напряжением 12В приблизительно равен 18А. Предположим, что максимальный ток не превысит 20А. Тогда, так как P=U×I, вас устроит блок питания мощностью от 240Вт с выходным током не менее 20А. Теперь, когда вы знаете, какой преобразователь подойдет для питания вашего «Шурика», остается только немного доработать его.

  • Пометьте выход +12В и «землю». Определить их можно даже без тестера. Общий провод имеет изоляцию черного цвета. Питание +12В – желтого.
  • Отпаяйте от платы БП выходные жгуты и удалите их вместе с разъемами. Оставьте только два провода – черный и зеленый.
  • Замкните оставленные провода между собой и заизолируйте соединение. Это нужно для имитации сигнала запуска БП с материнской платы.
  • К выходу +12В и к «земле» припаяйте 2 отрезка многожильного медного провода.
  • Выведите их из корпуса через отверстие для жгутов.
  • Сетевой кабель подключите к штатному гнезду блока питания.

Важно! Шуруповерт имеет низкое напряжение питания, поэтому необходимая мощность достигается за счет большого тока. Но потери в кабеле прямо пропорциональны величине электротока и сопротивлению проводов. Значит, чтобы мощность инструмента снижалась не очень заметно, выбирайте провода для его соединения с блоком питания как можно большого сечения. И не делайте их слишком длинными. Сечение лучше взять не меньше 3 мм2. А длина не должна превышать 1,5 м.

Подключение

Устанавливать параллельно моторчику конденсатор емкостью несколько десятков тысяч микрофарад, как советуют некоторые мастера, не следует. Во-первых, при пусковом токе около 20 А от него будет мало прока. Во-вторых, он затруднит запуск блока питания. Если же при постепенном нажатии на пусковую кнопку патрон разгоняется и вращается нормально, а после резкого старта шуруповерта происходит остановка двигателя, значит, срабатывает защита БП по току. Удалять из устройства ее не следует, нужно только повысить порог отключения. Как это сделать на практике, зависит от конструкции вашего БП. Теоретически нужно ослабить на ее входе сигнал, пропорциональный выходному току.

Чтобы не разбирать шуруповерт и не паять провода к клеммам мотора, для подключения БП можно использовать негодную батарею.

  1. Разберите корпус неисправной батареи. Для этого при помощи крестовой отвертки или звездочки выверните саморезы из днища и снимите его;
  2. Удалите из корпуса аккумуляторы;
  3. В днище сделайте отверстие для проводов;
  4. Вставьте в него провода;
  5. Зачистите их концы, облудите и, соблюдая полярность, припаяйте к контактам на торце корпуса;
  6. Провода в отверстии зафиксируйте при помощи клеящего пистолета. А если у вас его нет, то намотайте на них несколько витков изоленты со стороны корпуса и вытяните провода так, чтобы днище делило намотку пополам;
  7. Соберите корпус, поставив днище на место, и вверните на место саморезы;
  8. Установка доработанного корпуса в рукоять шуруповерта закончена. Теперь вставьте вилку сетевого шнура в розетку 220В. Включите клавишу выключателя БП и, нажав на пусковую кнопку «Шурика», проверьте, все ли вы правильно сделали.

Целесообразность

Конечно, работать инструментом с коротким проводом далеко не так удобно как с аккумуляторным. Но переделка не займет у человека, владеющего навыками электромонтажа, много времени. Зато позволит закончить срочную работу. А затем не спеша решать, что делать с шуруповертом – ремонтировать его или выбрасывать и покупать новый. Постоянно работать таким инструментом вряд ли захочется, гораздо удобнее будет дешевая китайская электродрель с сетевым удлинителем. К тому же, при длительной работе блок питания заметно нагревается. Для того чтобы он остыл, нужно периодически делать перерывы в работе, что сказывается на результате.

pro-instrument.com

Можно Ли Подключить Шуруповерт К Зарядному Устройству

Переделка шуруповерта с аккумуляторного на сетевое питание. Вариантов много – результат один!

Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. Всегда, не путаясь в проводах, можно подлезть в недоступные ниши. Пока не разрядится аккумулятор.

Это 1-ый недочет – нуждается в постоянной подзарядке. К некий момент батареи выработают собственный ресурс циклов перезаряда.

Это второй недостаток. Данный момент наступит тем лет 30, чем дешевле ваш инструмент. Сберегая средства совершая покупку, мы в большинстве случаев получаем дешевые китайские «no-name» приборы.


Данном нет ничего постыдного, но следует осознавать: производитель сберегает так же, так же как и вы. Как следует, самый дорогой блок (как понятно конкретно батарея) при комплектации будет самым дешевеньким. Из-за мы получаем хороший инструмент с исправным движком не изношенным редуктором, который не работает на основании плохого аккума.

Бывают вариант приобрести новый набор батарей, по другому поменять в блоке неисправные батареи. Но это экономное мероприятие. Цена сравнима с покупкой нового шуруповерта.

2-ой вариант – применение запасного по другому старенького аккума от автомобиля (если он у вас имеется). Как досадно бы это не звучало стартерная батарея имеет большой вес, не использование таким тандемом не совершенно комфортабельно.

Выход есть – переделка шуруповерта в сетевой

И реализовать, в данном случае пропадает одно из преимуществ аккумуляторного инструмента – мобильность. Но для работ в помещениях с доступом к сети 220 вольт – это хороший выход. Тем паче что вы даете новейшую жизнь сломанному инструменту.

Есть две концепции, как из аккумуляторного шуруповерта сделать сетевой:

    Наружный блок питания. Мысль не такая абсурдная, как можно пошевелить мозгами. Даже большой не тяжкий понижающий выпрямитель может просто стоять около розетки. Вы идиентично привязаны к блоку питания, не к воткнутой сетевой вилке. А низковольтный шнур сделают хоть какой длины;

Соответственно, питающий шнур на 12-19 вольт ожидается с огромным сечением, ежели на 220 вольт.

  • Блок питания в корпусе от аккума. Мобильность сохраняется, вы ограничены только длиной сетевого кабеля. Единственная неувязка – как втиснуть довольно мощнейший трансформатор в маленькой корпус. Вопросы на предмет того, как работает магазинный малогабаритный шуруповерт от сети – есть вариант не задавать. Там вначале установлен мотор на 220 вольт. Опять вспоминаем закон Ома, не осознаем, что мощнейший электродвигатель на 220 вольт для вас больше понравятся малогабаритным.
  • Переделка шуруповерта своими руками

    Рассмотрим вариант с выносным блоком питания

    Использование блока питания от персонального компьютера.
    На радиорынке за маленькую цена купите старенькый блок питания от ПК. Нужен вариант формата «АТ», который было надо выключать кнопкой после выхода из системы.

    Юзеры со стажем помнят такие системные блоки. Которым владеют игровые слоты такового БП вприбавок в таком разрезе, что там указана добросовестная мощность. Если написано 300W – значить есть вариант смело снять с 12-вольтового выхода 15-16 ампер (и опять обращаемся к закону Ома). Этого этого полностью довольно для питания среднего шуруповерта.

    Читайте так же

    Переделка аккумуляторного шуруповёрта на 220v от его зарядки.

    1001 полезный совет.

    Как переделать шуроповерт на работу от сети 220 V

    Поделюсь практическим примером, как я переделал свой шуруповерт. Можно ли подключить БП от этого шуруповёр

    Такие блоки имеют в комплекте кнопку включения. Дополнительное которым владеют игровые слоты – наличие вентилятора остывания не продвинутой бухгалтерской системы защиты от перегрузки. Если вы станете прятать источник питания в прекрасный корпус – не забудьте бросить отверстие для вентиляции.

    Подключение очень обычное. Темный провод (-), желтоватый провод (12V).

    Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

    Использование зарядного устройства для автомобильного аккумулятора.
    Принцип тот же, что не с применением компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

    Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

    Изготовление самодельного блока питания.
    Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

    Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

    Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

    Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

    Сетевой блок питания для шуруповерта в корпусе от аккумулятора

    Если ваш инструмент не слишком мощный – можно разместить блок питания в ручке или корпусе от испорченных аккумуляторов.

    Встраиваем готовый блок питания.
    Для этого надо приобрести готовый блок с подходящими характеристиками и габаритами. На радиорынках такого добра достаточно. Берете с собой корпус, и отправляетесь на примерку. Когда искомый источник питания куплен – аккуратно отделяем его от корпуса.

    Читайте так же

    Размещаем в коробке от аккумуляторных батарей шуруповерта. Все компоненты должны быть надежно закреплены. При необходимости удлиняем провода, соединяющие плату управления и трансформатор. Если схема во время работы коснется металлических частей трансформатора – произойдет короткое замыкание.

    Поскольку место в корпусе позволяет – разнесите плату и трансформатор для лучшего охлаждения. Какой бы качественный блок питания вы не выбрали – нагрузка будет высокая, и возможен перегрев.

    Не лишним будет закрепить на силовых управляющих микросхемах дополнительные радиаторы. Поработайте шуруповертом продолжительное время, отключите его от сети и потрогайте радиодетали на плате управления.

    Вы сами поймете, какие элементы нуждаются в отводе тепла. В корпусе можно проделать отверстия для циркуляции воздуха.

    Переделка блока питания своими руками не отнимет много времени, а стоимость приобретенного модуля несравнима с восстановлением работоспособности аккумулятора.

    Самодельная схема питания.
    Если вы с паяльником на «ты» — этот материал пригодится в качестве инструкции.
    Схема реализована на доноре, в виде балласта к галогеновому прожектору мощностью 150W. Добавленные компоненты указаны на схеме цветными вставками.

    Добавлен выходной трансформатор от старого блока питания компьютера, оттуда же взяты диоды Шоттки. Средняя точка вторичной обмотки находится между парой по 12 витков каждая. Поскольку данная схема не запускается без нагрузки – на выходе постоянно включена лампа накаливания мощностью 15W. Заодно реализована схема подсветки.

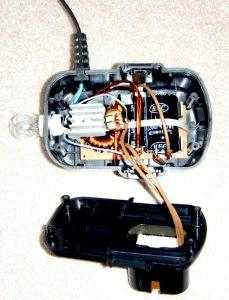

    Блок питания легко уместился в корпусе аккумулятора.

    Конструкция получилась настолько удачной и недорогой – что появилась идея поставить производство на поток. При обилии дешевых китайских шуруповертов спрос будет обеспечен.

    В заключение смотрите видео переделки шуруповерта на сетевой с подборкой к нему блока питания.

    Читайте так же

    ctln.ru

    Подключаем шуруповерт напрямую к зарядке своими руками

    Шуруповерт удобен своей вездесущностью - независимость от ограничивающих проводов дает возможность пробираться в труднодосягаемые участки. Набор из двух модулей питания позволяет подпитывать один из них во время работы с другим. Однако каждый аккумуляторный блок имеет конечное количество периодов зарядки/разрядки, выходя из строя после их израсходования. В инструментах недорогой стоимости блоки ломаются быстрее, и пользователь получает гаджет с исправным мотором, но без питания. Тогда и возникает дилемма «можно ли подключить шуруповерт напрямую к зарядке».

    Подпитывать такой шуруповерт можно подключением его к сети через узел питания, ведь его мотор работает при 220 вольтах.

    Как подключить к зарядной станции

    Прежде, чем решать вопрос «можно ли заряжать аккумулятор шуруповерта зарядным устройством», нужно помнить, что зарядный блок шуруповерта подает невысокое напряжение, при большой протяженности провода напряжение теряется, поэтому рациональным будет подключение через метровый шнур с сечением 2.5 мм2 и более.

    Этапы процедуры

    1. К контактам зарядного узла шуруповерта крепятся провода. Испорченные питательные элементы изымаются из гнезда.
    2. В корпусе проделывается паз, сквозь него пропускается кабель. Место входа предлагается уплотнить эластичным материалом, чтобы не было люфта и провод надежно держался на месте.
    3. Поскольку гнездо после удаления негодных элементов потеряло в тяжести, рекомендуется восстановить баланс вкладкой в освободившееся пространство какого-либо груза, иначе кисть при работе будет сильно уставать, со временем вредя здоровью суставов, связок.
    4. Кабель и прикрепленные ранее провода соединяются воедино, корпус собирается.

    Другие способы подачи питания

    Блок внутри

    Решением проблемы «можно ли подключить шуруповерт через зарядное устройство» может стать альтернативный вариант запитки шуруповерта - установка блока питания в опустошенный корпус узла питания инструмента.

    Перед началом действий нужно предотвратить перегрев блока, для чего в корпусе заранее устраивают отверстия, которые обеспечат воздушное движение, отвод жара. Время непрерывной работы шуруповертом с таким усовершенствованием целесообразно сократить до 15 минут.

    Приобретается готовый блок, подбирается он по размеру корпуса, техническим показателям. Наиболее пригоден к использованию импульсный вариант модуля, он малогабаритен, легок. Не рекомендовано применение модулей отечественного производства времен прошлого века - они имеют большие объемы при малом КПД.

    Непригодные элементы питания удаляются из ложа, на их место укладывается блок питания. Производится запитка контактов, корпус закрывается. Собранный гибридный гаджет готов к работе от сети.

    Советы:

    • Провода можно удлинять для удобства.
    • Необходимо следить за качеством сборки: конструкция не должна иметь возможность прикоснуться к металлическим элементам, иначе замыкания не миновать. Лучше всего оставить между трансформатором и платой некоторое место, что положительно отразится на охлаждении.
    • Если какие-либо части конструкции сильно греются, возможен монтаж отводящих лишнее тепло модулей, либо устройство вентиляционных пазов.

    Своими силами

    Для пользователей, обладающих специальными знаниями, навыками, не окажется сложной проблема «можно ли запитать шуруповерт от зарядного устройства без специальных средств», т.к. сборка питательного блока возможна собственными руками. В корпус вместо испорченных элементов вставляется собранный по схеме модуль питания. Исходящее напряжение контрольно замеряется, провода запитываются, корпус запирается.

    Совет: схема может потребовать дополнительной нагрузки, обеспечить ее может включение в систему лампочки на 15W, которая еще и обеспечит подсветку.

    Компьютерный модуль тоже подойдет

    Еще одно решение проблемы запитки шуруповерта - монтаж его к компьютерному блоку питания. Этот вариант применим к таким модулям, которые оснащены механическим рычажком включения. Позитивный аспект в том, что блок охлаждается кулером, защищается от преувеличений нагрузки встроенной спецсистемой.

    Устраивается такая сборка только с применением модулей питания на 300-350 W и током 12 вольт, не менее 16 А. Для инструментов с напряжением более 14 вольт данный вариант запитки не действует.

    Пользователь может пожелать упрятать неэстетичный блок в красивый корпус, тогда рекомендуется не забыть устроить в нем вентилирование.

    Автомобильная зарядка

    В поисках решения вопроса "можно ли подключить шуруповерт к зарядному устройству", можно остановиться на зарядке автомобильным АК-блоком. Применимы модули с регулируемыми вручную током, напряжением. Подключение абсолютно не сложное - достаточно соединить входные каналы мотора инструмента с контактами автомобильной зарядной установки.

    Общие рекомендации

    Все перечисленные способы включают один объединяющий их этап - разборка корпуса питающего модуля. Если остов закреплен на болтах, то это не являет собой трудность, крепление на клее требует осторожного вскрытия шва посредством постукивания по щели молотком, заглубления в нее ножа.

    При монтаже соблюдают направление напряжения - оно не должно подаваться на батерею. Поэтому модуль монтируется параллельно питающим контактам, в плюсовую магистраль встраивается диодный осветитель на определенную мощность.

    Резюме: на вопрос «может ли шуруповерт работать от зарядного устройства» присутствует положительный ответ, и несколько вариантов решения, однако требуется осторожность, некоторые научные познания и сноровка.

    megabattery.ru

    Блок питания для шуруповерта из компьютерного АТХ

    Батарейные шуруповерты очень удобны в использовании и получили широкое распространение, как у профессионалов, так и у домашних мастеров. Самой первой, как правило, приходит в негодность батарея. В настоящий момент все производители электроинструмента перешли на литиевые батареи и приобрести новую никель-кадмиевую батарею на старый шуруповерт становится все проблематичней, а цены на эти батареи гораздо выше, чем на литиевые.

    Конечно, существует возможность покупки аккумуляторов на различных сервисах, торгующих китайскими товарами. Но нужно время, пока придет посылка с "банками" и опять же, это определенные затраты. Существует альтернатива покупке батареи/банок - подключить шуруповерт к сетевому блоку питания и забыть про быстрый разряд батареек. Мощный блок питания на Алиэкспресс. Появляется много неудобств из-за сетевого шнура, но всегда приходится чем-то жертвовать.

    Какой ток потребляет шуруповерт

    Прежде, чем подбирать подходящий блок питания, нужно понять, на какой потребляемый ток нужно рассчитывать. К сожалению, производители аккумуляторных шуруповертов не указывают ток, потребляемый двигателем. Емкость самого аккумулятора в ампер-часах, которая обязательно указанна на батарее, не позволяет понять какой ток потребляет шуруповерт в рабочем режиме. Максимум, что может указать производитель, это мощность в ваттах, но это бывает очень редко, обычно мощность указанна непосредственно в силе крутящего момента.

    Если мощность в ваттах все-таки указанна, мы можем иметь представление о потребляемом токе и подобрать соответствующий блок питания с небольшим запасом по току/мощности. Для вычисления силы тока достаточно разделить мощность в ваттах на рабочее напряжение шуруповерта, в данном случае это 12 вольт. Итак, если производитель указал мощность например 200 ватт - 200:12=16,6 А - такой ток потребляет шуруповерт в рабочем режиме.

    Однако указанная мощность это большая редкость и нет универсальной цифры, характеризующей все 12-ти вольтовые шуруповерты. Нужно понимать, что при полном торможении вала двигателя, токи могут значительно превышать номинальные и вычислить эту величину очень не просто. В то же время, анализ различных форумов и собственного опыта показали - для работы шуруповерта зачастую достаточно тока в 10 А, этого достаточно для выполнения многих функций закручивания и сверления. При этом известно, что броски тока при полном торможении вала могут превышать 30 А.

    Ну и какой же вывод можно сделать из всего этого? Для шуруповерта подойдет блок питания 12 В дающий 10 А тока, если имеется возможность использовать блок 20-30 А, это даже лучше. Это среднестатистические цифры, применимые к большинству шуруповертов.

    Блок питания

    Мы не будем рассматривать покупку каких-либо блоков или трансформаторов, если уж и покупать, то новую батарею! Мы рассмотрим возможность использовать то, что есть под рукой. Скажу сразу - зарядное устройство от того же шуруповерта подойдет лишь для сверления переспелых бананов, мощность его слишком низкая.

    В идеале подойдет понижающий, мощный трансформатор 12 В, например от компьютерного бесперебойника. Мощность такого трансформатора обычно 350-500 ватт. Но у меня не было в наличии такого трансформатора, зато было много компьютерных блоков питания. Уверен, что если у кого-то имеется различный электронный хлам, компьютерные АТХ в нем обязательно завалялись.

    Это один из первых представителей компьютерных АТХ блоков питания.

    Компьютерный АТХ-блок вполне подходит для шуруповерта, нагрузочная способность по шине +12 вольт позволяет снять токи 10-20 ампер. Хочется развеять небольшой миф - запихать блок в корпус батареи шуруповерта не получится, уж слишком большая плата у АТХ. Придется делать блоку отдельный корпус или оставить его в родном, металлическом корпусе. Недостаток родного корпуса - чувствительность к пыли, а ведь даже самый маленький ремонт - это много пыли.

    Довольно слабенький блок, по шине +12В нагрузка всего 10 А. По возможности, лучше выбирать блоки с более мощной двенадцативольтовой шиной.

    Пробные тесты

    Прежде, чем приниматься за сооружение рабочей конструкции, следует протестировать все на "коленках", убедиться в стабильности работы шуруповерта под нагрузкой и отсутствии сильных перегревов в блоке питания.

    Берем компьютерный блок питания и проверяем его: включаем в сеть, в выходном пучке проводов находим зеленый (говорят он может быть другого цвета, но мне всегда попадались зеленые) и замыкаем его перемычкой на любой из черных (все черные провода на выходе - общий вывод, в нашем случае он минус). Блок должен включиться, между черными и желтыми проводами появится напряжение 12 вольт. Проверить это можно мультиметром или подключив к названным выводам любой компьютерный кулер.

    Если все в порядке и блок выдает около 12 вольт на желтом(+) и черном(-) выводах, продолжаем. Если же напряжение на выходе отсутствует - ищем другой блок или ремонтируем этот, эта отдельная тема будет описана отдельно.

    Отрезаем штекер от выхода блока и берем по 3-4 желтых и черных проводов, идущих из блока и соединяем их параллельно. Отрезая штекер, не забудьте о зеленом пусковом проводнике, он должен быть замкнут на черный. Мы получили источник 12 В с приличной нагрузочной способностью по току в 10-20 А, токи зависят от модели и мощности блока.

    Теперь нужно подцепить наши 12 В к клеммам шуруповерта без батареи, полярность подключения смотрим по батарее. Ну и проверяем шуруповерт - на холостом ходу, потом притормаживая рукой. На этом этапе я столкнулся с проблемой: при полном нажатии кнопки шуруповерт работает, при медленном, плавном нажатии кнопки шуруповерта блок питания уходит в защиту. Для сброса защиты необходимо отключать блок от сети и включать заново. Совсем не пойдет, нужно как-то исправлять такую нестабильность.

    Я вытащил плату блока из корпуса и подцепил дополнительно мультиметр, для постоянного контроля напряжения

    На мой взгляд, такое явление может возникать из-за того, что блоком питания и кнопкой шуруповерта управляют ШИМ-контроллеры, из-за помех по проводам питания, контроллеры как-то мешают друг другу. Пробуем решить эту проблему использованием импровизированного LC-фильтра.

    Я собрал фильтр за 5 минут из того что было под рукой: 3 электролитических конденсатора по 1000 мкф на 16 вольт, неполярного конденсатора менее 1 мкф и намотал 20 витков медного провода диаметром 2 мм на ферритовое колечко от другого блока. Вот его схема:

    А вот так он выглядит. Это чисто пробная версия, в дальнейшем эта конструкция перенесется в корпус батареи шуруповерта и будет выполнена аккуратнее.

    Проверяем всю конструкцию: блок не уходит в защиту при любых положениях кнопки, великолепно! Теперь можно попробовать закрутить несколько саморезов - все пучечком. Чувствуется, что шуруповерт сможет закрутить и более крупные саморезы.

    Ну чтож, теперь нужно убрать все сопли и кучи проводов, вытащить из корпуса батареи "сдохшие банки", заменив их на LC-фильтр и уже потестировать шуруповерт в более реальных условиях.

    Сборка рабочей конструкции

    Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь, если у меня появится каким-то образом исправная батарея - ее всегда можно будет поставить на шуруповерт, а блок питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для другого обзора.

    Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное значение.

    Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру 20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.

    У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких медных провода и соединил через клемник со шнуром к шурику.

    На этом мы закончим данный обзор, желаемого мы добились - шуруповерт отлично работает от компьютерного блока питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей - тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом корпусе.

    Немного дополнений

    Для компенсации потерь в шнуре, соединяющем шуруповерт с блоком питания, полезно поднять напряжение на 2-3 вольта. Но это при условии, что вы знаете схемотехнику компьютерных АТХ и знаете что делать.

    Если есть возможность использовать мощный трансформатор, то на его выходной, вторичной обмотке должно быть переменное напряжение 12 В. Если напряжение отличается, рекомендуется подкорректировать вторичную обмотку путем отматывания (если напряжение больше 12 В) или доматывания (если меньше 12 В) нескольких витков. Стоит заметить, что при выпрямлении и фильтрации переменного напряжения 12 В получается около 14.4 В без нагрузки. Так пусть вас это не смущает, это напряжение ЭДС и это закономерно, что оно выше номинального.

    Дополнительно к трансформатору собирается выпрямитель, диоды должны спокойно держать 30 А. Конденсаторный фильтр целесообразнее расположить в корпусе батареи, как в варианте с АТХ.

    Смотрите так же другие статьи

    yserogo.ru

    Как переделать шуруповерт в сетевой с питанием от компьютерного блока питания

    Рано или поздно аккумуляторный шуруповерт перестает эффективно работать по причине уменьшения емкости аккумуляторов. Это естественный процесс, при котором аккумуляторы перестают нормально подзаряжаться. Как переделать шуруповерт в сетевой с питанием от компьютерного блока питания, я поясню на следующем примере. Сложного ничего нет, запаситесь терпением и инструментом и дерзайте!

    Блоком питания для шуруповерта может служить БП от старого компьютера. В нем есть линия 12В, которая обычно выдает 10-15 А тока. Такой ток вполне подходит для нормального запуска и работы шуруповерта.

    Если у вас нет блока питания, его можно купить б/у с рук, но будьте внимательны: проверяйте работоспособность перед покупкой, не берите БП с "писком" при включении, такой потребует замены конденсаторов; выбирайте более "тяжелый" по весу блок - в нем будут все нужные элементы и он прослужит долго. В дешевых компьютерных блоках питания упрощенные схемы, более тонкие провода и недолговечные детали. Возьмите на заметку!

    Как запустить блок питания от компьютера без материнской платы? Для старта БП без материнской платы необходимо замкнуть контакты PS_ON и COM (см. рис ниже)



    На схеме два вида ATX разъемов, выбирайте подходящий вам. Блок питания, как видно из рисунка, выдает 12 В, 5 В и 3 В. Это довольно мощные выводы, все они обозначены своим цветом, нам потребуются две линии: 12 В и 5 В.

    Комбинации проводов: 12 В - черный и желтый (или желто-черный, смотрите характеристики БП по току на наклейке), 5 В - черный и красный. Чтобы обеспечить хорошее прохождение тока рекомендуется либо заменить нужные провода на более толстые, либо соединить соответствующие одноцветные провода вместе.

    Переделка шуруповерта на сетевой заключается в подключении толстых проводов сечением не менее 1,5 кв. мм к контактам + и - на шуруповерте с одной стороны и подключением к переделанному блоку питания с другой (контакты +12 В и 0 блока питания).

    Для увеличения КПД блока питания я рекомендую обязательно нагрузить линию 5В. Нагрузкой может быть обычная автомобильная лампочка 12В мощностью 21 Вт. Для нее нужно подготовить место внутри или снаружи БП, используя подходящий патрон.

    Надеюсь вам пригодиться этот опыт переделки шуруповерта в сетевой и ваш блок питания прослужит вам долго! Если вам понравилась эта статья, поделитесь ею с друзьями!

    До новых встреч и удачных самоделок!

    dohow.ru

    Блок питания для шуруповерта 12–18в: как сделать своими руками?

    Аккумуляторные шуруповёрты обеспечивают мобильность и свободу движения при выполнении различных работ. Однако распространённая проблема всех питающих батарей – это снижение эффективности со временем. Через определённое количество циклов они начинают хуже держать заряд или вовсе выходят из строя. Часто это становится причиной покупки нового дорогостоящего инструмента. Опытные мастера рекомендуют сделать блок питания для шуруповёрта, что позволит использовать его неограниченно на полной мощности.

    1

    Конструктивные особенности шуруповёрта

    Любой современный шуруповёрт имеет достаточно простую конструкцию. Он состоит из нескольких основных элементов, присутствующих в каждой модели:

    • электродвигатель,
    • аккумуляторная батарея,
    • клавиша запуска,
    • регулятор усилия,
    • регулятор скорости вращения,
    • планетарный редуктор,
    • рычаг изменения направления движения.

    Аккумулятор можно переделать в блок питания, чтобы инструмент работал от сети

    Для предстоящей переделки имеют значение только первые три элемента – двигатель, аккумулятор и кнопка пуска, а остальные не будут затрагиваться никаким образом. Задача заключается в том, чтобы переделать аккумулятор в блок питания для работы от обычной электросети. Батареи являются наиболее дорогим элементом – они занимают до 75% общей стоимости инструмента, так что такое решение оправдано.

    2

    Подготовительный этап

    Сначала необходимо учесть размеры корпуса инструмента, чтобы новый элемент поместился внутрь. Сетевой блок можно разместить в корпусе самого шуруповёрта или в корпусе батареи в зависимости от конкретной модели. Габариты внешне определить сложно, поэтому желательно открыть его и изъять все внутренние компоненты. Если корпус склеен по швам, то необходимо ножом аккуратно разделить его. Чаще всего он крепится только на небольшие шурупы. Основные действия на предварительном этапе:

    1. 1. Внимательно изучаем размеры и ищем место для установки нового компонента.
    2. 2. Находим маркировку с указанием напряжения питания (запоминаем его).
    3. 3. Вычисляем требуемую силу тока.

    Последний пункт вызывает трудности, потому что производители обычно не пишут этот параметр. Для вычисления нужно мощность (полную электрическую нагрузку) в ваттах разделить на напряжение электрической цепи в вольтах. Вычисление можно сделать на глаз по ёмкости и времени заряда.

    Создавая новый элемент, необходимо учесть размеры корпуса, чтобы он поместился внутрь

    Если первое значение составляет 1,2 А/ч, а второе 2,5 часа, то сила тока (А) будет равна примерно среднему значению, т. е. около 1,9 А.

    При некорректной оценке можно потратить много сил и времени на создание блока питания, но не получить желаемого результата.

    Дальше понадобится узнать следующее:

    • размеры,
    • минимальная требуемая сила тока,
    • требуемое для работы напряжение для питания электродвигателя.

    Большой популярностью пользуются импульсные сетевые блоки, потому что они легче и меньше трансформаторных. Нужно учитывать, что на дешёвых китайских моделях обычно пишут завышенные характеристики. Старые блоки советского образца подходят для переделки, но у них большой вес и низкий КПД. Найти нужные компоненты можно в специализированных магазинах или на рынках с товарами для радиолюбителей. Просто сообщите продавцу требуемые технические параметры.

    3

    Способы переделывания шуруповёрта

    К этому моменту корпус уже должен быть открыт, поэтому можно приступать к переделыванию бокса, в котором до этого располагалась АКБ. Последовательность действий будет следующая:

    1. 1. Отделить от вилки шнур с выводами (необходимо воспользоваться паяльником).
    2. 2. Разместить "голый" сетевой блок питания на место бывшей аккумуляторной батареи.
    3. 3. Подвести шнур для питания к БП через специальное отверстие в корпусе.
    4. 4. Припаять шнур к БП.

    Основная задача сводится к перепаиванию проводов от контактов, которые соединяются с аккумуляторной батареей, к контактам нового блока питания. В итоге ток пойдёт сразу на них, позволяя запускать мотор при нажатии кнопки.

    Выход блока соединяется клеммами с обязательным соблюдением полярности. Вся эта конструкция должна уместиться на месте бывшего аккумулятора, который теперь уже не нужен. Если что-то не сходится по размерам, тогда лучше встроить новое гнездо в рукоятку инструмента.

    Обязательное условие – это подключение блока питания параллельно питающим выводам, а в разрыве провода на плюс установить специальный диод. Если этого не сделать, то питание во время работы может пойти на батарею. Диод в свою очередь встраивается в схему минусом в сторону электродвигателя инструмента.

    4

    Разнообразные блоки питания для электроинструмента

    Вы можете сделать блок питания для шуруповёрта своими руками, а можете купить готовый вариант на блошином рынке. Народные умельцы предлагают БП с уже подсоединёнными разъёмами, которые вставляются в гнездо АКБ. После этого инструмент начинает работать от сети.

    При отсутствии под рукой розетки можно воспользоваться автомобильной аккумуляторной батареей. В этом случае необходимо соединить контакты шуруповёрта с контактами АКБ, используя специальные зажимы. Однако такой вариант рекомендуется использовать только в крайнем случае, так как мощности автомобильной батареи недостаточно. Обычно выдаваемое напряжение не превышает 11–12В, а чтобы работать шуруповёртом требуется не менее 18–19В.

    Многие используют для подключения инструмента компьютерные блоки питания

    Распространённый вариант среди радиолюбителей – это элементы АТ-типа, используемые для питания компьютеров. Плюсом является то, что к таким устройствам прилагается подробная спецификация, поэтому не придётся самостоятельно высчитывать силу тока и другие параметры. Внутри него имеется всё необходимое для стабильной работы: диодная сборка, трансформаторы, силовые транзисторы. Остаётся только правильно подключить его к питающим контактам шуруповёрта.

    Наиболее эстетичный вариант – это подключение электроинструмента напрямую к сети при помощи вилки на гибком кабеле. Однако провод нельзя напрямую подвести от контактов к вилке. Чтобы сделать функциональный и безопасный сетевой прибор, потребуется отдельный БП или трансформатор с выпрямителем. В данном случае подойдёт любая модель, если её характеристики соответствуют требуемым параметрам. Такой способ сборки больше подходит для опытных мастеров, потому что нужно точно рассчитать количество витков и диаметр проволоки.

    Если хочется сохранить удобство и мобильность, тогда подойдёт увеличение ёмкости аккумулятора. Необходимо найти батарею от любой техники, например, ноутбука. Обычно они достаточно мощные и способны поддерживать работоспособность на протяжении нескольких часов.

    Выполняем следующие действия:

    1. 1. Разбираем корпус устройства, извлекаем батарею.
    2. 2. Соединяем проводку новой батареи со старой, строго соблюдая полярность.
    3. 3. Скрепляем провода с помощью изолирующей ленты или спаиваем паяльником.
    4. 4. Включаем электроинструмент, проверяем его работоспособность.

    Кабель для зарядки устройства нужно подводить отдельно, поэтому нужно прикрепить штекер. Если всё соблюдено правильно, то шуруповёрт сможет работать от АКБ, а заряжать его можно как обычный ноутбук, воткнув вилку в сеть.

    Вне зависимости от выбранного способа нужно помнить, что характеристики устройства поменялись. При работе от сети максимальный крутящий момент достигается не сразу, а через некоторое время. Увеличившаяся мощность приводит к быстрому нагреванию, поэтому следует каждые 15–20 минут давать небольшой отдых. При эксплуатации переделанного инструмента не стоит забывать о технике безопасности, поэтому обязательным условием является качественная изоляция и заземление.

    Из-за нарушенной герметичности корпуса увеличивается интенсивность загрязнения, поэтому следует регулярно прочищать его от пыли. Внутрь также может попасть влага, особенно при работе на открытом воздухе. Соблюдение простых правил защитит от неприятных происшествий и существенно продлит срок службы электрического инструмента.

    obustroen.ru

    Как изготовить блок питания для шуруповерта 12в своими руками: схема сборки

    Приобретая аккумуляторный шуруповерт, практически никто не задумывается о сроке службы аккумуляторных батарей. В зависимости от производителя и стоимости инструмента, аккумуляторы могут прослужить исправно и 5 лет, и менее года. Особенно это касается инструмента от безымянного производителя из Китая (а таких на рынке подавляющее большинство). Замена аккумуляторных батарей на новые по финансовым затратам сравнима с покупкой нового инструмента, поэтому часто возникает потребность сделать блок питания для шуруповерта 18В или 12В своими руками.

    Аккумуляторный шуруповерт

    Требования к источнику питания

    Вне зависимости от того, на какое напряжение рассчитан шуруповерт, к блоку питания предъявляются особые требования: при высокой нагрузке на инструмент, например, при закручивании длинных шурупов в твердую древесину или в режиме сверления ток потребления двигателя может повышаться до десятка ампер. Если в режиме холостого хода потребляемый ток составляет не более 1-2 А и достаточно блока питания с мощностью 30-40 Вт, то для нормальной работы требуется мощность порядка 200 Вт.

    С аккумуляторными батареями все просто. Специфика их работы такова, что они способны на короткое время выдавать большие токи, восстанавливая рабочее напряжение во время простоя. Возникает вопрос: зарядное устройство для любого шуруповёрта имеет малый вес и габариты, почему бы не использовать его в качестве источника напряжения? Ответ – однозначно нет. Зарядное устройство рассчитано на выдачу малого тока в течение длительного времени, нам же требуются большие токи на короткий срок. Поэтому внешний блок питания должен иметь запас по мощности.

    Конструкция блока питания

    Самодельные БП для шуруповертов могут иметь различные варианты схемотехнического и конструктивного исполнения:

    • Встроенные в корпус стандартных аккумуляторов;
    • В виде отдельного блока;
    • Импульсные;
    • Трансформаторные.

    Теперь подробнее о каждом из них.

    Встроенные

    Несомненное преимущество встроенных устройств заключается в том, что из внешних деталей остается только лишь сетевой шнур маленького сечения. Самостоятельно изготовить такой блок питания под силу не всем. Тут требуется немалый опыт, поскольку малогабаритные мощные блоки питания можно сделать только по импульсной схеме. Трансформатор необходимой мощности классической конструкции в рукоять шуруповерта не поместится, а с подходящими габаритами будет иметь мощность в единицы ватт, чего хватит только для холостой работы.

    Встроенный БП

    Отдельный блок

    Ввиду того, что блок питания находится вне корпуса шуруповерта, к нему не предъявляются ограничения по габаритам и массе, поэтому он может быть выполнен с желаемым запасом по мощности. Единственное ограничение – длина и площадь поперечного сечения соединительных шнуров между инструментом и источником питания, ведь, согласно закона Ома, при снижении напряжения при одинаковой мощности потребления растет ток, поэтому низковольтный шнур питания должен иметь большее сечение, чем сетевой на 220 В. К этому добавляется также требование по минимизации падения напряжения на проводах. Толстый шнур имеет повышенную массу и жесткость, что уменьшает удобство пользования инструментом.

    Импульсные источники

    Импульсные источники питания характеризуются тем, что понижающий трансформатор в них работает на повышенной частоте, в результате чего имеет минимальные габариты при той же мощности. Общие габариты устройства вполне позволяют разместить конструкцию в стандартном корпусе вместо неисправных аккумуляторов. Из минусов – сложность конструкции для самостоятельного повторения.

    Трансформаторные устройства

    Блоки питания на трансформаторах еще не потеряли своей актуальности ввиду простоты изготовления и надежности. Единственный минус таких изделий – большие габариты и масса, но это не существенно, когда устройство выполнено в виде отдельного блока и установлено стационарно.

    Устройства на трансформаторах получили преимущественное распространение среди самодельных устройств, поэтому будут рассмотрены самым подробным образом.

    Конструкция трансформаторного блока питания

    Данное устройство характеризуется наличием следующих составных частей:

    • Силовой трансформатор;
    • Выпрямитель:
    • Фильтр питания;
    • Стабилизатор напряжения.

    Силовой трансформатор представляет собой самую габаритную и тяжелую часть устройства. Он предназначен для преобразования высокого входного напряжения в низкое, соответствующее требованиям подключаемой нагрузки.

    Задача выпрямителя состоит в преобразовании переменного напряжения в постоянное. Наибольшей эффективностью обладают мостовые схемы выпрямления, состоящие из четырех диодов или монолитного выпрямительного моста.

    Фильтр сглаживает пульсации напряжения после выпрямительного моста.

    Теоретически этих элементов достаточно для работы шуруповерта, но скачки напряжения в питающей сети, его просадки из-за увеличения нагрузки могут привести к нестабильной работе двигателя, а увеличение сверх нормы – к выходу из строя.

    Задача стабилизатора состоит в поддержании стабильного напряжения на выходе, вне зависимости от величины нагрузки и уровня напряжения питающей сети.

    Для самостоятельной сборки можно порекомендовать простую проверенную схему стабилизатора, которая отличается минимумом деталей и доступна для повторения любому, кто умеет держать в руках паяльник и пользоваться измерительными приборами.

    Блок питания со стабилизатором

    В приведенной схеме можно увеличить емкость конденсатора до 1000-2000 мкФ, а транзисторы использовать типов КТ807, КТ819 с любой буквой.

    Основная проблема состоит в подборе трансформатора с необходимым уровнем выходного напряжения. Оно должно быть несколько больше того, что требуется для инструмента, поскольку часть будет оставаться на элементах стабилизатора. Для нормальной работы стабилизатора требуется, чтобы выпрямленное напряжение превышало стабилизированное на несколько вольт. Слишком много нельзя, поскольку его излишек будет падать на ключевом транзисторе, нагревая его, а низкое значение в ряде случаев приведет к снижению выходного напряжения.

    Обратите внимание! После мостового выпрямителя и фильтра значение постоянного напряжение будет превышать входное переменное примерно в 1.4 раза.

    Таким образом, блок питания для шуруповерта на 12В требует трансформатор с выходным напряжением 12-14 В переменного тока.

    Важно! Транзистор обязательно должен крепиться на радиатор охлаждения.

    Использование блока питания компьютера

    Собрать блок питания для шуруповерта с двигателем 12В своими руками рационально из блока питания от компьютера. Стандартные напряжения материнской платы и внешних устройств компьютера составляют:

    • + 3.3 В;
    • + 5 В;
    • + 12 В;
    • — 12 В.

    Стандартные БП способны выдавать в цепи +12 В ток до 10-15 А, что абсолютно приемлемо для большинства моделей шуруповертов. На разъемах питания необходимое напряжение присутствует на черном (масса) и желтом проводах. Остальные провода не нужны, и их желательно отпаять прямо на плате блока питания, чтобы они не мешались и не создавали повода для замыкания.

    Компьютерный БП

    В некоторых случаях, возможно, использовать компьютерный блок питания для шуруповерта 14 В. Правда будет наблюдаться небольшое падение мощности. А вот шуруповерты на 16 и 18 Вольт с такими устройствами работать не будут. При наличии квалификации можно внести в схему стандартного блока питания изменения с целью повышения напряжения, но рядовому пользователю такое обычно не под силу.

    Обратите внимание! Все сказанное относится к устаревшим, но еще встречающимся блокам питания АТ. Более современные ATX требуют некоторых переделок для возможности включения, поскольку оно организовано на материнской плате компьютера специальной схемой.

    При должной аккуратности это можно сделать самостоятельно. Для этого на самом большом разъеме устройства нужно найти провод зеленого цвета. Замыкая его через кнопку на черный провод массы, можно включить блок питания.

    Разъем блока АТХ

    Используя любой источник, не требуется вносить каких-либо изменений в конструкцию инструмента. Для подачи напряжения следует воспользоваться корпусом от неисправных аккумуляторов, просверлив в нем отверстия для питающих проводов. Сами проводники нужно аккуратно, не расплавив пластик, припаять к выходным клеммам, строго соблюдая полярность.

    Собранную конструкцию требуется поместить в подходящий корпус и, при необходимости, снабдить ручкой для переноски.

    Бестрансформаторные устройства

    В интернете можно встретить рекомендации по переделке пускорегулирующих устройств мощных люминесцентных ламп (экономок) для использования в качестве блока питания шуруповерта. Но мало где говорится, что такие конструкции имеют гальваническую связь с сетью переменного тока и пользоваться ими небезопасно. Не следует повторять подобные конструкции и подвергаться риску удара электрическим током.

    Конструирование внешнего источника может послужить временной мерой в качестве замены аккумуляторов, поскольку именно мобильность и независимость от сети являются основным преимуществом аккумуляторных устройств. Неудобно, когда шнур питания путается и мешает работать, особенно в труднодоступных местах.

    Видео

    amperof.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
