Микропереключатели МП12 - Кузбассрадио

Технические характеристики
Масса, г, не более 0,7
Сопротивление контакта, Ом, не более 0,06
Электрическая прочность изоляции, Вэфф. 350
Сопротивление изоляции, МОм, не менее 1000
Время срабатывания подвижных контактов, с, не более:
    для приемки “1” 0,02
    для приемки “5” 0,01
Усилие прямого срабатывания, Н:
    для приемки “1” 1,0-2,5
    для приемки “5” 0,98-2,25
Усилие обратного срабатывания, Н, не менее 0,29
Ходы приводного элемента, мм
рабочий:
    для приемки ”1” 0,08-0,65
    для приемки “5” 0,1-0,65
дополнительный, не менее
    для приемки ”1” 0,15
    для приемки ”5” 0,21
дифференциальный, не более
    для приемки “1” 0,15
    для приемки “5” 0,08
Повышенная рабочая температура среды, 0С:
    для приемки ”1” 85
    для приемки “5” 125
Пониженная рабочая температура среды, 0С:
    для приемки “1” минус 45
    для приемки “5” минус 100
Повышенная относительная влажность при 35 0С, % 98
Гарантийная наработка, ч
    для приемки “1” 10000
    для приемки “5” 5000
Количество коммутационных циклов в НКУ 10000
Гарантийный срок с даты изготовления, лет:
    для приемки “1” 15
    для приемки “5” 20

www.kuzrad.ru

микропереключатели МП9, МП11, МП12, PDF

Небольшие минипереключатели с одним полюсом и одиночным прерыванием цепочки. Производятся в нескольких типах и габаритах, но все либо в варианте УХЛ либо В, исходя из климат-характеристик. Конструируются также аналогичные изделия с усовершенствованными показателями сборки. Ниже приведена таблица аналогий:

Оригинал

Аналог

МП1-1

ПМ22-2

МП3-1

ПМ22-2

МП5

ПМ22-2

МП9

ПМ24-2

МП11

ПМ24


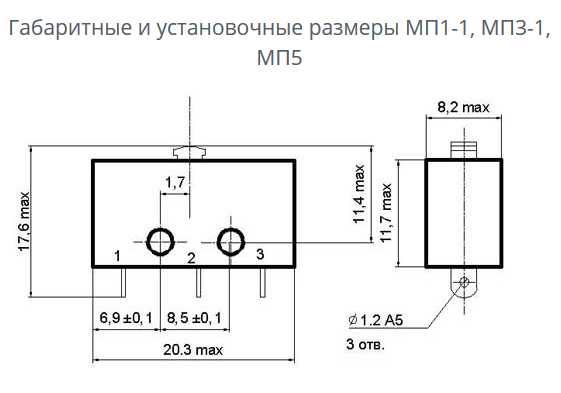

Масса изделий МП1, МП3, МП5 не превышает 3,5 г, а изделий МП-9, МП-11 2,7 г. Для МП12 данный показатель равен 0,7 г. Сопротивление контакта не может быть меньше 0,05 Ом, а для МП-2 0,06 Ом.

Читайте подробнее о микропереключателях Т1, Т2, Т3 в статье на нашем сайте http://pin-g.com.ua/handbook/tumblery-t1-t2-t3/.

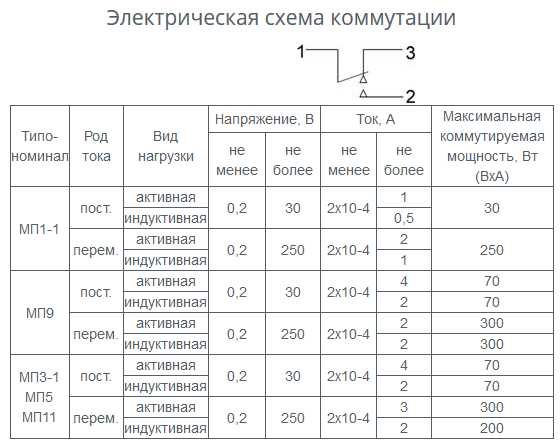

Электрическая прочность изолирующего слоя 1100 В, МП12 350 В эфф. Наибольшее сопротивление изоляции 1000 МОм.


Показатель времени реагирования подвижных контактов не превышает 0,02 с для деталей приёмки «1» и 0,01 с для деталей с приёмкой «5». Усилие прямой сработки колеблется в пределах 0,98-2,94 Н для приёмки «1» и 0,98-2,25 Н для приёмки «5». Что касается изделий МП12 0,98-2,5 Н и 0,98-2,25 Н для приёмок «1» и «5» соответственно. Максимальный показатель усиления обратного срабатывания 0,39 Н и 0,29 Н для деталей МП12. Показатель хода приводящего элемента равен 0,15-0,6 мм для приёмки «1» и 0,17-0,5 мм для приёмки «5». Для переключателя МП12 эти данные равны 0,08-0,65 мм и 0,1-0,65 мм соответственно приёмке. Максимальное значение хода приводного элемента приёмки «1» 0,2 мм, приёмки «5» 0,15 мм. Значения для МП12 0,15 мм (приёмка «1») и 0,21 мм (приёмка «5»).


Дифференциальная ходка приводного элемента не больше чем 0,15 мм у приёмки «1» и 0,08 мм у приёмки «5». Наивысшая возможная функциональная температура 125 ОС, тогда как наинизшая достигает -60 ОС. Для минипереключателей МП12 данные значения колеблются исходя из типа приёмки повышенная рабочая температура окружения 85 ОС, а пониженная минус 45 ОС для маркировки «1», и для маркировки «5» 125 ОС и минус 100 ОС соответственно. Повышенная относительная влажность для исполнения УХЛ при температуре 25 ОС и для исполнения В при температуре 35 ОС достигает 98%.

Подробнрее о переключателях П2Т читайте в нашей статье.

Показатель увеличенной влажности для изделий МП12 при температуре 35 ОС также равен 98%. Число часов гарантийной наработки достигает 10000 для приёмки «1» и 5000 для приёмки «5». Число коммутационных циклов в НКУ варьируется от 15000 до 10000 исходя из электрического режима коммутации. А для МП12 это число равно 10000. Срок действия гарантии для изделий с приёмкой «1» составляет 15 лет, с приёмкой «5» 20 лет.


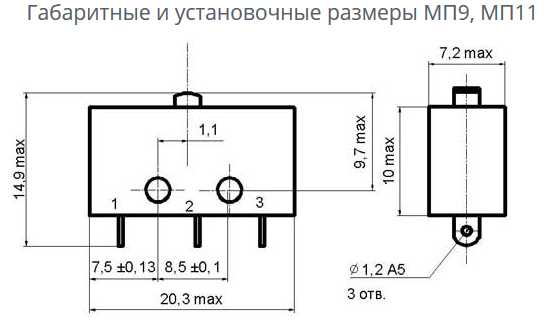

МП9

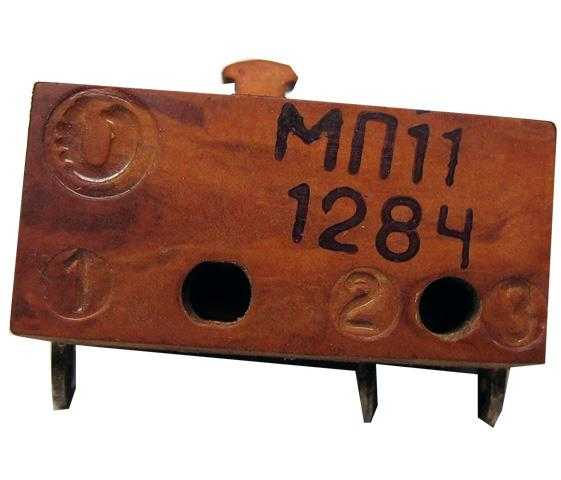

МП11

МП12

МП12-2

pin-g.com.ua

МИКРОПЕРЕКЛЮЧАТЕЛЬ МП12В

Общие сведения

Микропереключатель МП12В предназначен для коммутации электрических цепей постоянного тока.

Структура условного обозначения

МП12В:
МП - тип микропереключателя;
12 - порядковый номер разработки;
В - всеклиматическое исполнение.
&nbsp&nbspМикропереключатели изготовляются в климатическом исполнении В категории размещения 3 по ГОСТ 15150-69. Категория размещения 3 в структуре условного обозначения не указывается. v
Температура окружающей среды, °С - -100...+125
Относительная влажность при температуре 35°С, %, не более - 98
Вибрация: диапазон частот, Гц - 1-2500
амплитуда ускорения, м/с2 - 200
Механический удар: одиночного действия: пиковое ударное ускорение, м/с2 - 10 000
длительность действия, мс - 0,2-1
многократного действия: пиковое ударное ускорение, м/с2 - 1500
длительность действия, мс - 1-3
Линейное ускорение, м/с

2 - 1000
&nbsp&nbspМикропереключатель соответствует требованиям АУБК.642120.001 ТУ.

Технические характеристики

Напряжение, В - 0,5-36 Ток, А - 1·10-6-0,5 Мощность, Вт, не более - 18 Масса, г, не более - 0,7
&nbsp&nbspЭлектрические параметры при поставке и параметры, изменяющиеся в процессе эксплуатации, приведены в таблице.
&nbsp&nbsp

Табл.


&nbsp&nbspГарантийный срок - 5 лет со дня изготовления (приемки, перепроверки). Микропереключатель выполнен в однополюсном исполнении на базе плоских пружинных элементов.
&nbsp&nbspКонструкция контактных выводов обеспечивает присоединение монтажных проводов пайкой с предварительным обслуживанием.
&nbsp&nbspИзделие неремонтнопригодно.

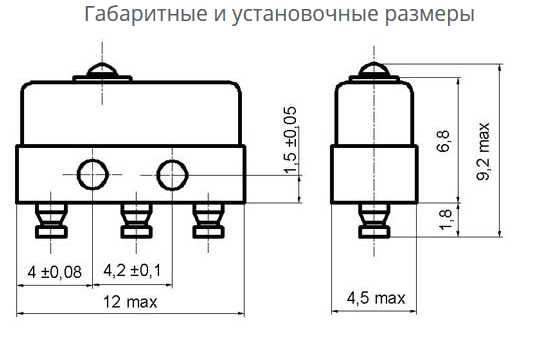

&nbsp&nbspГабаритные и установочные размеры микропереключателя приведены на рис. 1, электрическая принципиальная схема - на рис. 2.

Рис. 1.


&nbsp&nbspГабаритные и установочные размеры микропереключателей МП12В

Рис. 2.


&nbsp&nbspЭлектрическая принципиальная схема микропереключателя МП12В:
&nbsp&nbsp1-3 - выводы В комплект поставки входят: микропереключатель - количество по заказу, этикетка - 1 экз. на одну упаковочную коробку.
