Провод МС 16-13 - технические характеристики, описание, расшифровка

Расшифровка провода МС 16-13:

М - Монтажный провод
С - Сплошная изоляция из спекаемой пленки
1 - Величина номинального напряжения (100 Вольт)
6 - Максимальная температура эксплуатации (200 ?С)
1 - Степень прочности токопроводящей жилы - нормальной прочности
3 - Порядковый номер разработки

Элементы конструкции провода МС 16-13:

Провод монтажный теплостойкий с токопроводящими жилами из медных посеребренных (МС) проволок, изоляцией из фторопластовой пленки.

Условия эксплуатации провода МС 16-13:

Провод применяется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100 (250, 500) В переменного тока частоты до 10 МГц.
Вид климатического исполнения В.
Провод предназначен для работы в диапазоне температур от минус 60 до 200°С.
Допускается применение провода при температуре минус 150°С при условии, что максимальная температура не выше 125°С.
Провод стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 0,0001 Па (0,000001 мм рт.ст.), до 666 Па (5 мм рт.ст.) - до 100 ч (только на напряжение 500 В) и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, соляного тумана, плесневых грибов, солнечного излучения, бензина, керосина и минеральных масел.
Провод не распространяет горение.
Провод соответствует ТУ16-505.083-78.

Технические характеристики провода МС 16-13:

Число жил - 1.
Электрическое сопротивление изоляции 1 м провода, МОм, не менее - 2000000.
Испытательное напряжение, В, переменного тока проводов на номинальное напряжение 100 (250, 500) В - 1500 (2000, 3000).
Провод сечением 0,02-0,12 мм2 выдерживает 130 изгибов, сечением 0,20-0,35 мм2 - 100 изгибов на угол ±90° при радиусе изгиба, равном 5 наружным диаметрам провода; сечением 0,5 мм2 - 75 изгибов (провода всех сечений на номинальное напряжение 250 и 500 В - 50 изгибов).
Линейная усадка изоляции - не более 2 мм.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Срок службы - не менее 20 лет; 95%-ный ресурс - 15000 ч.

cable.ru

Кабель МС 16-33

Расшифровка провода МС 16-33:
М - Монтажный провод
С - Сплошная изоляция из спекаемой пленки
1 - Величина номинального напряжения (100 Вольт)
6 - Максимальная температура эксплуатации (200 ?С)
3 - Степень прочности токопроводящей жилы - высокопрочная
3 - Порядковый номер разработки

Элементы конструкции провода МС 16-33:
Провод монтажный теплостойкий с высокопрочными жилами (СпС) из посеребренных проволок сплава БрХЦрК, изоляцией из фторопластовой пленки.

Условия эксплуатации провода МС 16-33:
Провод применяется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100 (250, 500) В переменного тока частоты до 10 МГц.
Вид климатического исполнения В.
Провод предназначен для работы в диапазоне температур от минус 60 до 200°С.
Допускается применение провода при температуре минус 150°С при условии, что максимальная температура не выше 125°С.
Провод стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 0,0001 Па (0,000001 мм рт.ст.), до 666 Па (5 мм рт.ст.) - до 100 ч (только на напряжение 500 В) и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, соляного тумана, плесневых грибов, солнечного излучения, бензина, керосина и минеральных масел.

Провод не распространяет горение.
Провод соответствует ТУ16-505.083-78.

Технические характеристики провода МС 16-33:
Число жил - 1.
Электрическое сопротивление изоляции 1 м провода, МОм, не менее - 2000000.
Испытательное напряжение, В, переменного тока проводов на номинальное напряжение 100 (250, 500) В - 1500 (2000, 3000).
Провод сечением 0,02-0,12 мм2 выдерживает 130 изгибов, сечением 0,20-0,35 мм2 - 100 изгибов на угол ±90° при радиусе изгиба, равном 5 наружным диаметрам провода; сечением 0,5 мм2 - 75 изгибов (провода всех сечений на номинальное напряжение 250 и 500 В - 50 изгибов).
Линейная усадка изоляции - не более 2 мм.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Срок службы - не менее 20 лет; 95%-ный ресурс - 15000 ч.

www.rucabel.ru

Кабель МС 16-16

Расшифровка провода МС 16-16:
М - Монтажный провод
С - Сплошная изоляция из фторопласта 4 МБ
1 - Величина номинального напряжения (100 Вольт)
6 - Максимальная температура эксплуатации (200 ?С)
1 - Степень прочности токопроводящей жилы - нормальной прочности
6 - Порядковый номер разработки

Элементы конструкции провода МС 16-16:
Провод монтажный теплостойкий с многопроволочными жилами из медных никелированных проволок, монолитной изоляцией из фторопласта-4МБ.

Условия эксплуатации провода МС 16-16:
Провод применяется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100 В переменного тока частоты до 50 МГц.
Вид климатического исполнения В.
Провод предназначен для работы в диапазоне температур от минус 60 до 200°С.
Провод стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 666 Па (при ресурсе - 500 ч) и до 0,133 Па (100 ч), повышенного до 297,2 кПа атмосферного давления, атмосферных осадков (инея и росы), соляного тумана, плесневых грибов, солнечного излучения, бензина, минеральных масел, спирта и ацетона.

Провод не распространяет горение.
Провод соответствует ТУ16-705.199-81.

Технические характеристики провода МС 16-16:
Число жил - 1, 2.
Провод выпускается 7 цветов: натурального, красного или розового, желтого или оранжевого, синего или голубого, зеленого, коричневого, черного.
В двухжильном проводе жилы скручены в пары.
Испытательное напряжение переменного тока частоты 50 Гц - 1500 В.
Электрическое сопротивление изоляции 1 м провода - не менее 100000 МОм.
Провод выдерживает не менее 50 двойных перегибов на угол +90° при диаметре изгиба, не менее:
- для одножильного провода сечением 0,05-0,12 мм2 - 7 мм;
- для одножильного провода сечением 0,20-0,50 мм2 - 10 мм;
- для двухжильного провода сечением 0,05-0,50 мм2 - 15 мм.
Линейная усадка изоляции - не более 2 мм.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Срок службы - не менее 20 лет; 95%-ный ресурс - 15000 ч.

www.rucabel.ru

Кабель МС 16-13

Расшифровка провода МС 16-13:
М - Монтажный провод
С - Сплошная изоляция из спекаемой пленки
1 - Величина номинального напряжения (100 Вольт)
6 - Максимальная температура эксплуатации (200 ?С)
1 - Степень прочности токопроводящей жилы - нормальной прочности
3 - Порядковый номер разработки

Элементы конструкции провода МС 16-13:
Провод монтажный теплостойкий с токопроводящими жилами из медных посеребренных (МС) проволок, изоляцией из фторопластовой пленки.

Условия эксплуатации провода МС 16-13:
Провод применяется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100 (250, 500) В переменного тока частоты до 10 МГц.
Вид климатического исполнения В.
Провод предназначен для работы в диапазоне температур от минус 60 до 200°С.
Допускается применение провода при температуре минус 150°С при условии, что максимальная температура не выше 125°С.

Провод стойкий к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 0,0001 Па (0,000001 мм рт.ст.), до 666 Па (5 мм рт.ст.) - до 100 ч (только на напряжение 500 В) и повышенного до 295 кПа (3 кгс/см2) атмосферного давления, соляного тумана, плесневых грибов, солнечного излучения, бензина, керосина и минеральных масел.
Провод не распространяет горение.
Провод соответствует ТУ16-505.083-78.

Технические характеристики провода МС 16-13:
Число жил - 1.
Электрическое сопротивление изоляции 1 м провода, МОм, не менее - 2000000.
Испытательное напряжение, В, переменного тока проводов на номинальное напряжение 100 (250, 500) В - 1500 (2000, 3000).
Провод сечением 0,02-0,12 мм2 выдерживает 130 изгибов, сечением 0,20-0,35 мм2 - 100 изгибов на угол ±90° при радиусе изгиба, равном 5 наружным диаметрам провода; сечением 0,5 мм2 - 75 изгибов (провода всех сечений на номинальное напряжение 250 и 500 В - 50 изгибов).
Линейная усадка изоляции - не более 2 мм.
Провод стойкий к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Срок службы - не менее 20 лет; 95%-ный ресурс - 15000 ч.

www.rucabel.ru

Провод МС 16-16 — Цены, конструкция и тех. характеристики

Кабельная энциклопедия → Провода монтажные

ТУ 16-705.199-81



Мы не знаем производителей МС 16-16.

Конструкция провода МС 16-16


1. Многопроволочная токопроводящая жила номинальным сечением 0,05...0,5 мм2, скрученная
из 7...19 медных никелированных проволок номинальным диаметром 0,10...0,26 мм.
2. Изоляция из фторопласта-4МБ номинальной толщиной 0,2 мм.
3. В двухжильных проводах изолированные жилы скручены с шагом
не более 16 диаметров по скрутке.

Расшифровка провода МС 16-16

М

С



1

6

-

1

6

провод монтажный
сплошная изоляция
номинальное напряжение 100 В
максимальная температура 200 °C
жила нормальной прочности

номер разработки


Технические характеристики провода МС 16-16


Номинальное переменное напряжение100 В частотой до 50 МГц
Номинальное постоянное напряжение150 В
Испытательное переменное напряжение1500 В частотой 50 Гц
Время выдержки при испытании1 мин
Электрическое сопротивление жилыне более 45,2...446,4 Ом/км
Сопротивление изоляции при 20 °Сне менее 100 МОм·км
Сопротивление изоляции при 200 °Сне менее 10 МОм·км
Строительная длинане менее 20 м
Маломеры в партиине более 30% кусками от 5 м
Минимальный радиус изгиба2,5 наружных диаметра
Диапазон рабочих температур−60...+200 °C
Срок службыне менее 20 лет
Минимальная наработка10 000 ч при 200 °С
25 000 ч при 125 °С
100 000 ч при 100 °С

Фотографии и изображения провода МС 16-16

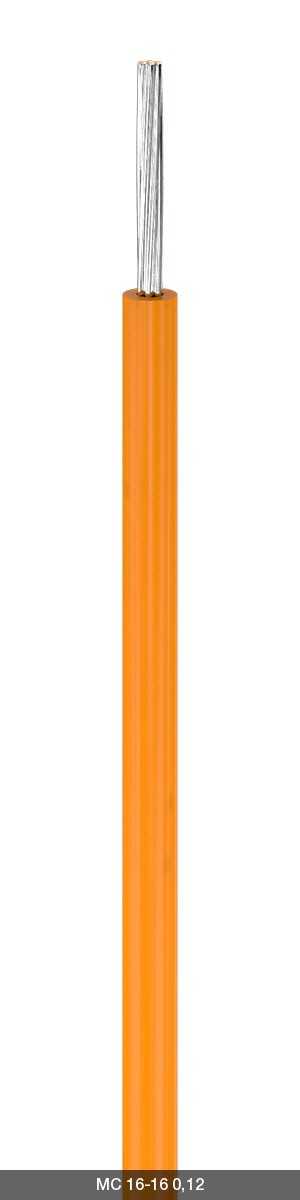

МС 16-16 0,12

МС 16-16 0,35

Маркоразмеры провода МС 16-16


  • МС 16-16 0,05
  • МС 16-16 0,08
  • МС 16-16 0,12
  • МС 16-16 0,2
  • МС 16-16 0,35
  • МС 16-16 0,5
  • МС 16-16 2х0,05
  • МС 16-16 2х0,08
  • МС 16-16 2х0,12
  • МС 16-16 2х0,2
  • МС 16-16 2х0,35
  • МС 16-16 2х0,5

bystrokabel.ru

МС 16-14 | Чувашкабель

Диапазон температур эксплуатации от -60°С до +200°С

Испытательное напряжение частоты 50 Гц

  • без внешних воздействующих факторов - 1500В
  • после внешних воздействующих факторов - 500В

Электрическое сопротивление изоляции проводов, пересчитанное на 1 м длины, МОм, не менее:

  • в нормальных климатических условиях - 1х10⁵
  • при температуре 200°С - 1х10⁴
  • при относительной влажности воздуха 98% и температуре до 35°С - 1х10⁴

Атмосферное пониженное рабочее давление до - 666 Па

Конструкция

Выберите интересующий Вас продукт, нажмите ,
чтобы добавить его в Корзину заявок.

Марка кабеля

Добавить

Число жил и номинальное сечение жилы, мм2 Толщина, мм Максимальный наружный диаметр, мм Расчетная масс, кг/км Электрическое сопротивление 1км жилы при 20°С, не более, Ом
Изоляция (номинальная) Оболочка (минимальная)
МС 16-14 1х0,08 0,16 0,76 1,34
1х0,12 0,16 0,85 1,89
1х0,20 2,95 1.00 2.95
1х0,35 0,20 1,25 4,88
1х0,50 0,20 1,37 6,15
2х0,08 0,16 1,52 2,77
2х0,12 0.16 1,70 3,90
2х0,20 0,16 2,00 6,09
2х0,35 0,20 2,50 10,10
0,08+0,20 0,16 1.61 3,33
0,12+0,20 0,16 1,85 5,00

chuvashcable.ru

Кабель МС 16-14

Расшифровка провода МС 16-14:
М - Монтажный провод
С - Сплошная изоляция из фторопласта 4 МБ
1 - Величина номинального напряжения (100 Вольт)
6 - Максимальная температура эксплуатации (200 ?С)
1 - Степень прочности токопроводящей жилы - нормальной прочности
4 - Порядковый номер разработки

Элементы конструкции провода МС 16-14:
Провод монтажный теплостойкий с многопроволочной жилой высокой прочности из медных луженых проволок, изоляцией из фторопласта-4МБ.

Условия эксплуатации провода МС 16-14:
Провод применяется для фиксированного внутриприборного и межприборного монтажа электрических устройств и выводных концов электроаппаратуры на номинальное напряжение 100 В переменного тока частоты до 10 кГц или 40 В переменного тока частоты до 5 МГц.
Вид климатического исполнения В.
Провод предназначен для работы в диапазоне температур от минус 60 до 200°С.
Провод стоек к воздействию относительной влажности воздуха до 98% при температуре до 35°С, пониженного до 666 Па (ресурс - 500ч) и повышенного до 297,2 кПа атмосферного давления, атмосферных осадков (инея и росы), соляного тумана, солнечного излучения, плесневых грибов, бензина, минеральных масел и соленой воды.
Провод не распространяет горение.
Провод соответствует ТУ16-705.362-84.

Технические характеристики провода МС 16-14:
Число жил - 1.
Провод выпускается 7 цветов: натурального, красного или розового, желтого или оранжевого, синего или голубого, зеленого, коричневого, черного.
Электрическое сопротивление жилы 1 км провода - не более 13 кОм.
Электрическое сопротивление изоляции 1 м провода - не менее 100000 МОм.
Испытательное напряжение переменного тока частоты 50 Гц - 1000 В.
Провод выдерживает 1000000 изгибов на угол ±30° при радиусе изгиба 10 мм.
Усадка изоляции - не более 2 мм.
Провод стоек к вибрационным, ударным и линейным нагрузкам, а также к акустическим шумам.
Срок службы - не менее 15 лет; 95%-ный ресурс - 20000 ч

www.rucabel.ru
