Нагель шуруп – вся необходимая информация, разновидности и нюансы работы

alexxlab | 10.09.2019 | 0 | Вопросы и ответы

Содержание

вся необходимая информация, разновидности и нюансы работы

Первые шурупы по бетону, которые также называются нагелями, появились ещё в то время, когда строились только деревянные конструкции. На сегодняшний день нагель часто используется для крепления оконных рам или иных деревянных сооружений к массивным бетонным конструкциям. Такой крепёжный элемент очень прост в использовании, однако весьма надёжен, а потому его широко используют в строительных кругах. Если нужно прикрепить к бетону какую-то конструкцию, необходимо использовать именно такой метиз. Он обладает большой прочностью, надёжностью и долговечностью, а потому строители очень любят применять его.

Рано или поздно в квартире или частном доме придётся сделать ремонт, и тут не обойтись без надёжных метизов. А потому так важно разобраться во всех нюансах работы с таким строительным элементом.

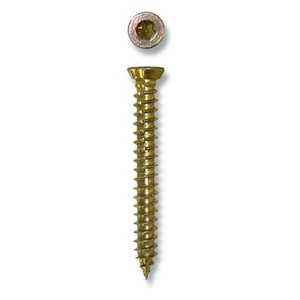

Устройство

Нагель изготавливается из прочной стали, а после покрывается разными технологическими покрытиями. Это нужно, чтобы придать шурупу защитную функцию.

Пассировка производится жёлтым или белым металлом, причём необходимо отметить, что совершенно никакой разницы в свойствах нет. Головка у шурупа всегда плоская, её очень легко спрятать в конструкции. Снизу имеет форму конуса или насечки, а потому метизы не будут выскакивать. Все эти качества позволяют вкручивать метиз и не опасаться того, что поверхность изделия будет растрескиваться.

Лёгкий монтаж шурупа можно произвести обычной отвёрткой, ведь метиз снабжается крестообразной насечкой. Если посмотреть на резьбу, то станет очевидным, что она неравномерная и с насечками, которые расположены по всей длине стержня. Эти особенности позволяют обеспечивать хорошее сцепление с поверхностью бетона, Именно поэтому можно будет производить качественные работы даже в пористом основании.

Шуруп по бетону имеет резьбу с частым шагом, а потому его можно очень надёжно использовать для крепления какого-то объекта к бетонной стенке.

Разновидности метизов

Профессионалы классифицируют этот метиз по нескольким основным признакам, не считая его размера.

Главным признаком является тип головки. Есть модели, имеющие потайные шестигранные или прямоугольные головки. Первый вариант имеет крестообразные или конические шлицы. Шестигранные элементы имеют внутреннюю резьбу или шлицы, которые предназначаются для рожковых или накидных ключей. Прямоугольные модели изготавливаются с округлённой головкой, именно поэтому можно крепить к ним технические петли.

На рынке и в магазинах можно найти большое разнообразие метизов, которые изготавливаются из различных материалов. Если изучить в эту тему, то можно понять, что различаются только внешние технологические покрытия, которые выполняют защитную функцию. Бывают оцинкованные, омедненные или затемнённые модели шурупов.

Отличаются они и условиями применения. Оцинкованные модели можно использовать внутри помещения, а также снаружи. Медный нагель не любит внешнее воздействие, а потому нет причин устанавливать его снаружи. Зачернённый метис защищён худшим образом из всех, а потому его лучше использовать в тех местах, куда не попадёт влага.

Характеристики

У нагелей имеются несколько важных параметров, которые необходимо знать при использовании:

  1. Наружное сечение может быть от 7,35 до 7,65 мм.
  2. Шаг резьбы выбирается от 2,5 до 2,75 мм.
  3. Наружный диаметр бывает от 6,3 до 6,7 мм.
  4. Внутреннее сечение — от 5,15 до 5,45 мм.
  5. Диаметр шляпки — от 10,82 до 11,82 мм.
  6. Высота головки составляет от 2,8 до 3,2 мм.
  7. В шурупах имеются шлицы торкс 30.
  8. Глубина варьируется от 2,3 до 2,7 мм.
  9. Длина шурупов может быть размерами от 50 до 184 мм.
  10. Диаметр применяемого сверла должен составлять 6 мм.

Необходимо знать глубину анкеровки, а также сверления различных стен. Это зависит от того материала, который был применён при возведении конструкции:

  1. Если поверхность из бетона, тогда просверлить отверстие необходимо глубиной 4,5 см, а крепёж производить на расстояние в 3 см.
  2. В том случае, если стенка сделана из силикатного кирпича, то отверстие должно быть на 5,5 см, а анкеровка производится на глубину в 4 см.
  3. Для поверхностей из пемзы необходимо правильно и качественно производить крепёж; понадобится дрель, с помощью которой проделывается отверстие на глубину в 6,5 см, а расстояние между шурупами составляет 5 см.
  4. В том случае, если стенка из лёгкого бетона, то анкеровка производится на шестисантиметровых промежутках друг от друга, отверстие должно быть глубиной в 7,5 мм.
  5. Если при строительстве применялся полнотелый кирпич, то расстояние между крепежами должно быть в 4 см, а глубина в 5,5 см.

Как выбрать нагель по бетону

  1. Учитывать необходимо только один главный параметр — шуруп должен выдержать предполагаемые нагрузки. Специалисты произвели специальные расчёты, из которых можно сделать вывод, что для конструкции, которая имеет массу свыше 100 кг, нужно выбирать метизы, имеющие длину в 150 см.
  2. Если нужно прикрепить объект, который весит менее 10 кг, то приобрести можно шуруп длиной в 70 мм. Но необходимо всегда учитывать шаг, с которым будет устанавливаться нагель в общей системе крепления одного объекта.
  3. Обычно отступ между шурупами составляет примерно 70 или 100 мм. Но эта дистанция может изменяться в зависимости от габаритов конструкции, а также типа стены.
  4. А ещё при выборе необходимо учитывать условия применения этого метиза. Эксплуатация в ванной комнате, где имеется повышенная влажность, а также в сухой гостиной — это совсем разные вещи. Тут нужны разные эксплуатационные способности шурупа. Нужно всегда смотреть на покрытие нагеля, поскольку не каждый подойдёт для влажного помещения.

Правильное применение

Нагели очень часто используются при монтаже деревянных конструкций, ПВХ окон, алюминиевого профиля, деревянных коробок к бетонным конструкциям, кирпичным или другим стенкам. Перед тем как начать вкручивать шуруп, необходимо просверлить отверстие в кирпиче с помощью специального бура.

Проводя такую работу, нужно учитывать некоторые нюансы:

  1. Следует отступить от края 5 или 6 см.
  2. Если есть необходимость смонтировать ПВХ окно, тогда расстояние между крепежами должно составлять 60 см.
  3. Если нужно установить деревянные или алюминиевые окна, тогда наибольшее расстояние между крепежами составляет 70 см, а от угла рамы до стоек — 10 см.

После того как была произведена разметка, необходимо приступить к вкручиванию нагеля. Его необходимо очень аккуратно закрепить. Если стена сделана из пористого или полого материала, тогда не стоит надавливать при закручивании. В таком случае применять нужно только вкручивающие движения. Необходимо запомнить, что нагель с меняющейся резьбой никогда не будет сочетаться с дюбелем.

Крепление к стене

Нет ничего сложного в том, чтобы прикрепить шуруп к стене. Перед началом только необходимо проделывать подготовительные работы с помощью определённых инструментов:

  • дрель;
  • перфоратор;
  • отвёртка или шуруповёрт;
  • крепёжный материал.
  1. Перед началом работы всегда необходимо произвести тщательную зачистку поверхности.
  2. После проводим правильную разметку будущих отверстий. Для каждого вида работы они будут свои.
  3. Когда намётки будут нанесены на поверхность, то можно приступать к сверлению. По длине отверстие должно соответствовать подготовленному крепёжному материалу.
  4. Необходимо запомнить, что сверло будет очень сильно нагреваться, а потому следует периодически смачивать его в масле или воде.
  5. Если глубину надо увеличить, то следует использовать штырь. Проворачивая его внутри, можно достичь оптимальной длины.
  6. В отверстие нагель будет вкручиваться через подготовленную конструкцию, которая предварительно закреплена.
  7. Насечки на шурупе позволяют прочно закрепить поверхность. Шуруп является довольно ломким. Если применять чрезмерную затяжку или сильно нагреть стержень, то произойдёт излом. Именно поэтому лучше очень аккуратно использовать шуруповёрт, чтобы вкрутить нагель в бетон. Вкручивание будет производиться на больших оборотах. Стержень сильно нагреется и отверстие расширяется. Поэтому шуруп может разболтаться и выпасть. Именно поэтому лучше использовать обычную отвёртку, которую нужно выбирать согласно нанесённым рисункам на головке изделия. Бывает фигурная или крестообразная форма.
  8. Если шуруп никак не вкручивается, тогда стоит применить молоток. Но делать это нужно только в том случае, когда конструкции не будет нести большую нагрузку.

Ещё можно закрутить саморезы по бетону без сверления, но для этого нужно убедиться, что поверхность рыхлая. В таком случае понадобится только отвёртка.

Стоимость

Стоимость изделия будет зависеть от длины, а также параметров покрытия. К примеру, омедненное изделие обойдётся чуть дороже затемнённого, а за 150-миллиметровый метиз заплатить придётся больше, чем за 70-миллиметровый. Но в любом случае приобретение таких шурупов не будет наносить большого ущерба кошельку, поскольку нагель стоит не слишком дорого, а для строительных работ этих изделий нужно не слишком много. Поэтому можно идти в первый попавшийся строительный магазин и выбрать именно те метизы, которые подойдут для конкретной ситуации.

Техника безопасности при работе

Чтобы избежать неприятных травм, необходимо всегда придерживаться правил элементарной безопасности, чтобы защитить свой организм от повреждений.

Нужно при работе строго следовать нескольким указаниям:

  1. Ни в коем случае нельзя приступать к сверлению без защитных очков, поскольку кусок бетона может отколоться и попасть в глаз. Если это произошло, то необходимо сразу же промыть повреждённый участок водой и попросить, чтобы кто-то в доме произвёл тщательный осмотр и удалил все инородные тела. Если через несколько часов всё ещё будет беспокоить боль, тогда следует обратиться за помощью к специалистам.
  2. С дрелью нельзя работать в перчатках, поскольку её может накрутить на вращающееся сверло. Таким образом можно сильно повредить свои пальцы.
  3. Не пытайтесь сразу же после сверления поменять сверло, ведь оно будет очень горячее. Так можно сильно обжечься. Для начала следует охладить сверло в воде.
  4. Не подпускайте детей к приборам. Если малыш бегает рядом, то все инструменты, которые подключаются к электросети, следует положить на таком расстоянии, чтобы ребёнок не достал до них. А также уберите подальше все режущие и колющие предметы.

Соблюдайте эти простые правила техники безопасности и работа доставит только удовольствие.

Таким образом, с конструктивной точки зрения, шуруп, который применяется для крепежа к бетону, представляет собой стержень с резьбой, которая может быть высокое, или попеременно становиться, то низкой, то высокой. А также нагель имеет потайную головку, внутренняя сторона которой оснащена насечкой. Обычно такие виды крепежа используются для прикручивания пластиковых и деревянных окон, коробок двери к какому-то твёрдому основанию. При работе всегда необходимо сначала качественно произвести просверливание отверстий на нужную глубину, а затем уже можно ввинтить нагель, который плотно разместится в детали. Все крепления можно производить самостоятельно.

tokar.guru

Шуруп по бетону – как пользоваться нагелем + Видео

В ситуациях, когда возникает необходимость прикрепить к бетонному основанию какую-либо конструкцию, используют метиз, называемый нагелем. Это специальный шуруп по бетону.

1 Главное о крепежных нагелях

С помощью шурупов для бетона обычно выполняют крепление дверных коробок и оконных конструкций к основам, сделанным из кирпича, бетона или природного камня. Также такие метизы применяются при необходимости монтажа на стены навесных конструкций сравнительно небольшого веса (инженерных кабелей, вешалок для одежды, шкафов и так далее).

Шурупы для бетона

Рекомендуем ознакомиться

По большому счету нагель является обычным саморезом – крепежным элементом, который освоен строителями и домашними умельцами уже достаточно давно. Его отличие от самореза состоит в резьбе, нарезаемой по высоте изделия неравномерно.

Нагель имеет острый наконечник, головку (потайную) со шлицем под крестовую насадку либо под звездочку-шестигранник (на языке профессионалов – TORX T30). Кроме того, на головке с внутренней стороны предусматривается раззенковка, которая гарантирует максимально плотное прилегание метиза к изделию, закрепляемому на бетонном основании.

Нагели по бетону

Изначально нагели делали из дерева, и использовали их для соединения между собой разнообразных деревянных изделий и конструкций. Данные метизы позволяют быстро и качественно возвести дома из дерева, а также всевозможные деревянные постройки (бани, сараи и пр.). Высокий уровень надежности описываемых крепежных элементов стал причиной появления шурупов для бетона, которые используются сейчас для разных отделочных, строительных и монтажных мероприятий.

2 Технические параметры и особенности метизов по бетону

Нагели изготавливают из закаленных сталей повышенной прочности. Длина их варьируется в достаточно широких пределах. Наиболее востребованными считаются шурупы 52–202 мм. На поверхность метизов наносят желтый цинк (методика гальванического цинкования). Такая обработка, во-первых, увеличивает антикоррозионные показатели крепежа, во-вторых, улучшает их механические свойства. Диаметр любого шурупа для бетона, выпускаемого современной промышленностью, один – 7,5 мм.

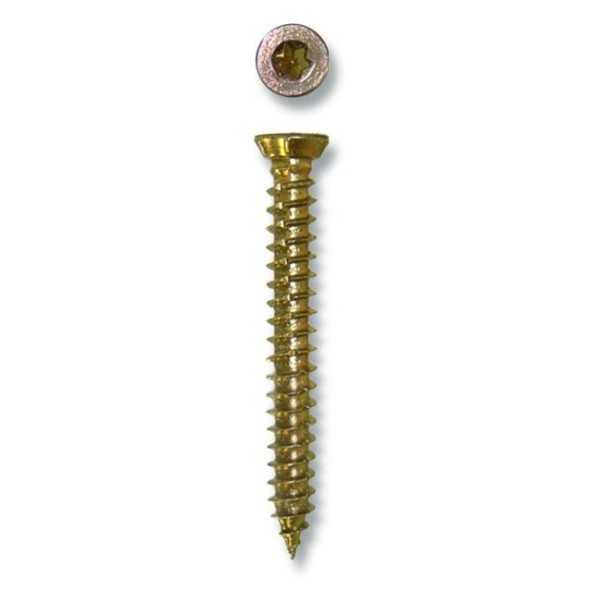

Шуруп для бетона желтый цинкованный

Крестообразные шлицы нагелей идеальны для работы с электрическим монтажным инструментом либо обычной ручной отверткой. Поэтому чаще всего производятся именно такие метизы. Шурупы со шлицем TORX выпускаются реже. А найти на российском рынке крепеж по бетону с выпуклыми головками, петлями, головкой-шестигранником "под ключ", "под шпильку" (с наружной резьбой) практически невозможно, хотя известны нагели и с такими шлицами.

Шурупы по бетону со шлицем TORX

Резьба рассматриваемых метизов, как было сказано, нарезается по длине стержня неравномерно. Причем на шуруп наносят засечки, что значительно увеличивает качество сцепления поверхности с крепежным элементом. Нагель за счет указанной особенности великолепно удерживается в очень пористых основаниях, из которых стандартный саморез просто-напросто выпадает.

3 Как пользоваться крепежом по бетону?

Нагель для тяжелых марок бетонов не имеет отличий от шурупа для легких бетонов. Используется он без дюбеля. Крепят данные метизы после предварительного сверления отверстия в бетонной (кирпичной, каменной) основе. В ней шуруп удерживается по принципу стандартного анкерного крепежа.

Шуруп по бетону с анкерным крепежом

В отверстие нагели вкручивают через конструкцию, которую планируется закрепить. Шуруп, располагающий насечками для раззенковки, о которых мы говорили в начале статьи, плотно прилегает к изделию. Благодаря возникающей силе трения, метиз гасит вибрации и дополнительно удерживает закрепляемую конструкцию.

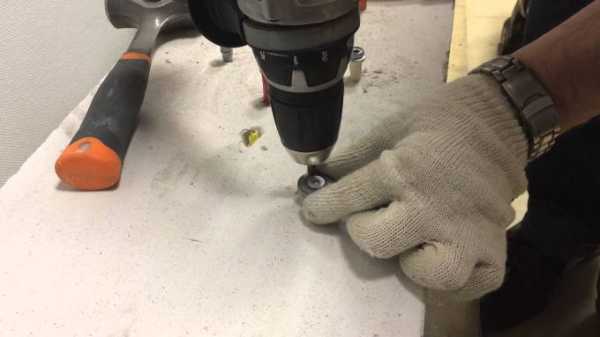

Вкручивание нагеля по бетону

Главная трудность использования саморезов для бетона заключается в том, что их несложно обломать, если при монтаже прикладывается чрезмерное усилие затяжки. Головка шурупа, кроме того, часто ломается и из-за нагрева его стержня, обусловленного повышенной температурой при врезании крепежа в бетонное основание. В остальном же, применение нагелей является достаточно простой процедурой. Выполняют ее по следующей схеме:

  • закрепляемую конструкцию (например, окно) "примеряют" к основанию, выставляют по уровню, затем фиксируют, чтобы определить требуемые монтажные параметры;
  • переносят на плоскость полученные монтажные размеры;
  • убирают окно и выполняют бурение отверстий;
  • ставят окно на место и вкручивают шуруп непосредственно через нее.

Надеемся, что проблем с использованием саморезов по бетону у вас не возникнет.

tutmet.ru

описание и разные виды метизов для бетона

Бетон — один из наиболее распространенных в строительной сфере материалов. Возводимые из него строительные конструкции являются частью различных зданий. Владельцы квартир и частных домов, которые хотя бы раз выполняли ремонт, знают, насколько прочны капитальные стены и внутренние перегородки из бетона. При благоустройстве жилища возникает потребность закрепить в бетонном массиве предметы интерьера, электрооборудование, полки. Для данных целей используется нагель по бетону, представляющий собой специальный саморез для ввинчивания в материал с повышенной прочностью.

Шурупы для бетона

Шуруп по бетону (нагель) – знакомимся с крепежом

В специализированных магазинах предлагается различный крепеж, предназначенный для ввинчивания в бетонную поверхность. Он представляет собой деталь цилиндрической формы, изготовленную из прочного металла. С одной стороны крепежного элемента имеется головка для завинчивания, а с другой – винтовая нарезка. Рассмотрим более детально конструктивные особенности, рабочие параметры и характеристики саморезов.

Из какого материала изготовлен шуруп по бетону

Крепеж по бетону изготавливается из различных материалов с повышенным запасом прочности. Саморез, завинченный в бетонный массив, обеспечивает надежную фиксацию. Он не деформируется под воздействием нагрузок.

Для изготовления нагеля для бетона используются следующие материалы:

  • углеродистый металл, представляющий собой сплав железа с углеродом;
  • нержавеющая сталь, в составе которой присутствуют легирующие элементы;
  • медно-цинковый сплав, который называется латунью.

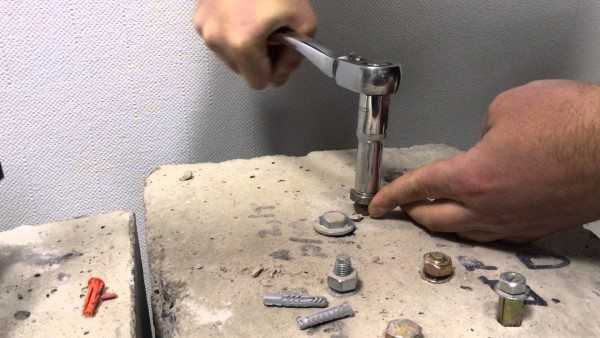

Вкручивание нагеля в бетонное основание ключом

В большинстве случаев шуруп для бетона изготавливается из углеродистого металла, прочность которого позволяет метизу не деформироваться при завинчивании в твердый бетонный массив.

Крепеж по бетону – разновидности метизов

Рассмотрим, как классифицируется шуруп по бетону.

Нагель делится на различные виды по следующим признакам:

  • типу защитного покрытия, определяющего область использования;
  • форме и конструкции головки;
  • форме резьбы и расстоянию между витками.

Разберем отдельно каждый из указанных признаков. Начнем с защитного покрытия. Оно надежно предохраняет поверхность самореза от окисления, связанного с коррозионными процессами.

Вид покрытия легко определить по цвету нагеля:

По форме головки изделия классифицируются следующим образом:

  • саморезы с потайной шляпкой. Они могут завинчиваться заподлицо с поверхностью;
  • шурупы с выступающей головкой. После завинчивания выступают над плоскостью стены.

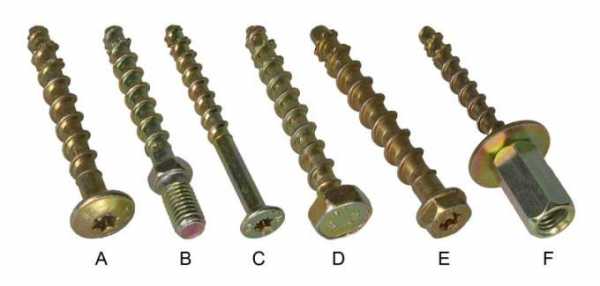

Конструктивное исполнение головки может отличаться.

Возможны следующие варианты шляпки:

  • с коническим подголовником и шлицем крестообразной формы на рабочей плоскости шляпки;

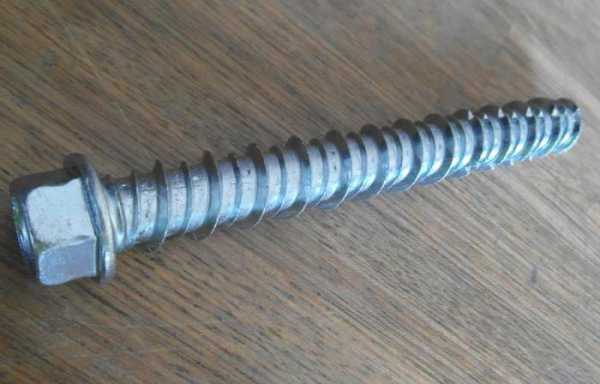

  • с головкой в виде шестигранника, позволяющей использовать для ввинчивания рожковый ключ;
  • в виде резьбовой шпильки, на которую завинчивается гайка, фиксирующая привинчиваемый элемент;
  • с конической головкой и шлицем для завинчивания специальной отверткой в виде многогранной звездочки.

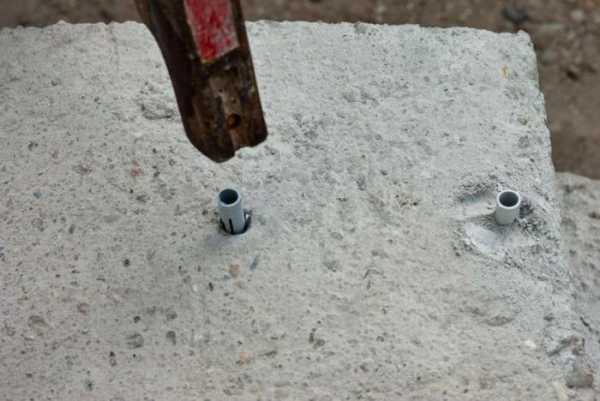

Дюбель-гвоздь для крепления в бетоне

Шуруп по бетону отличается от аналогичных крепежных деталей, предназначенных для завинчивания, резьбой. Она выполнена по всему телу самореза и может иметь переменный шаг.

В зависимости от конструкции резьбовой части, шурупы по бетону делятся на следующие группы:

  • изделия многофункционального назначения. Размер поперечного сечения составляет до 6 миллиметров, а длина не превышает 20 см. Универсальный крепеж может использоваться как совместно с дюбелями, так и самостоятельно. Многофункциональные шурупы ввинчиваются в предварительно подготовленные отверстия или непосредственно в материал;
  • шурупы с наклонной резьбой, внешне напоминающей елочку. По длине резьбовой части и диаметру они соответствуют размерам универсальных нагелей. Крепление шурупов с елочкообразной резьбовой частью может осуществляться только с применением дюбелей. Для установки дюбельной вставки в стену предварительно выполняется посадочное отверстие;
  • нагели с прерывистой резьбой, позволяющей легче входить шурупу в твердый материал. Технология завинчивания таких саморезов с размером сечения резьбовой части 7,5 мм предусматривает предварительное рассверливание отверстий в бетоне. Длина крепежа колеблется в интервале 7–20 см. Глубина канала для ввинчивания нагеля должна превышать его длину на 1–1,5 см.
Крепеж для пластиковых окон

Подбирая саморез, учитывайте его параметры.

Шуруп для бетона – основные преимущества

По сравнению с другими видами крепежных элементов, применяемых для ввинчивания в различные материалы, нагель по бетону обладает рядом достоинств:

  • повышенной прочностью, позволяющей обеспечивать надежную фиксацию массивных изделий;
  • наличием надежного гальванического покрытия, защищающего металл от воздействия коррозии;
  • универсальностью и многофункциональностью, позволяющими подобрать шуруп для различных целей.

Благодаря указанным преимуществам, шуруп по бетону (нагель) широко применяется домашними мастерами и профессиональными строителями.

Нагель по бетону – размеры и рабочие параметры

Рабочие параметры и номенклатура саморезов, предназначенных для завинчивания в бетон, регламентированы требованиями государственного стандарта.

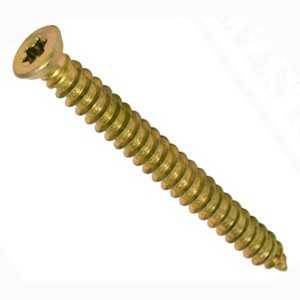

Шуруп по бетону нагель

Главные параметры:

  • длина изделия вместе с головкой;
  • внешний диаметр резьбовой части;
  • внутренний размер стержня самореза;
  • расстояние между соседними витками, которое называется шагом резьбы;
  • размер и высота шляпки;
  • форма и размеры шлица, включая его глубину.

Необходимо также обращать внимание на следующие моменты:

  • размер отверстия, которое необходимо просверлить;
  • крутящий момент, необходимый для обеспечения затяжки;
  • значение вырывающей нагрузки, которую способен выдержать ввинченный шуруп.

Приобретая изделия для выполнения большого объема работ необходимо знать массу 1000 штук, значение которой также указано в стандарте. В зависимости от вида применяемых нагелей их диаметр колеблется от 2,5 до 7,5 мм, а длина от 3 до 20 см.

Шурупы по бетону – применение саморезов

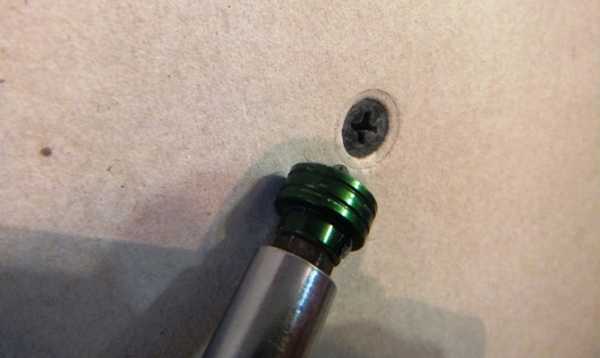

Вкручивание нагеля по бетону

Область использования крепежа:

  • крепление предметов интерьера;
  • соединение с бетонной основой отделочных материалов;
  • закрепление светильников;
  • фиксация навесной мебели.

Важно правильно подобрать крепежный элемент в зависимости от массы и конструкции прикрепляемых элементов.

Как крепится нагель для бетона

Недостаточно выбрать шуруп по бетону. Как пользоваться им? Такой вопрос может возникнуть у тех, кто самостоятельно не занимался домашним ремонтом. Процесс крепления саморезов достаточно простой и удобный.

До начала ввинчивания крепежного самореза в бетон необходимо:

  • подготовить рабочий инструмент;
  • выполнить разметку на бетонной поверхности;
  • просверлить черновое отверстие.
Анкерный болт (нагель)

Инструменты, необходимые для выполнения работ, имеются в арсенале каждого домашнего умельца.

Потребуется:

  • электродрель для сверления полостей в мягком ячеистом бетоне;
  • перфоратор для подготовки канала в твердом бетонном массиве;
  • шуруповерт, позволяющий ускорить процесс завинчивания шурупов;
  • сверло, параметры которого соответствуют размерам завинчиваемого нагеля;
  • отвертка, соответствующая по форме шлица конструкции головки;
  • молоток, используемый, при необходимости, для вбивания дюбеля.

Производите операции по завинчиванию в следующем порядке:

  1. Разметьте координаты сверления будущих каналов.
  2. Просверлите отверстие на требуемую глубину.
  3. Очистите сформированную полость от образовавшейся пыли.
  4. Ввинтите нагель, через соединяемую конструкцию с помощью шуруповерта или отвертки.

Обратите внимание на следующие моменты:

Общий вид нагеля по бетону
  • не прикладывайте чрезмерных усилий, способных вызвать поломку самореза;
  • соблюдайте равное расстояние между ввинчиваемыми шурупами;
  • выдерживайте минимальное расстояние от ближайшей стены 6–7 см.

Соблюдая приведенные рекомендации, несложно закрутить нагель по бетону. Как пользоваться им, мы разобрались.

Как правильно выбрать нагель (саморез по бетону)

Для обеспечения надежности крепления необходимо правильно подобрать нагель по бетону.

При выборе обратите внимание на следующие моменты:

  • длину и диаметр рабочей части;
  • величину воспринимаемой нагрузки;
  • тип шляпки и конфигурацию шлица;
  • остроту винтового хвостовика;
  • наличие антикоррозионного покрытия.

Правильно подобранный крепеж обеспечит надежное соединение.

Заключение

Шуруп по бетону значительно упрощает крепление навесной мебели, предметов интерьера и электрооборудования. Технология ввинчивания позволяет выполнить надежную фиксацию за ограниченное время. Крепежные элементы предлагаются в расширенном ассортименте. К вопросу выбора крепежа следует подходить с учетом действующих нагрузок и особенностей крепления.

Originally posted 2018-04-04 11:34:08.

pobetony.expert

виды, характеристики, использование. Шуруп по бетону :: SYL.ru

Твердотельные материалы формируют основу строительных ресурсов, благодаря которым сооружаются дома, инженерные конструкции и сооружения. Такие качества, как прочность, надежность и долговечность, несомненно, дают плюсы при эксплуатации объекта. Однако во время монтажных работ эти же качества становятся препятствием. Например, распространенные электротехнические операции в бетонных плитах практически невозможно выполнить без использования специальных приспособлений. И если глубокую структурную обработку можно произвести только посредством мощных пил, перфораторов и резчиков, то в точных мелкоформатных операциях поможет нагель по бетону подходящего типоразмера.

Общие сведения о шурупе

Нагель и его специфическая конструкция выделяются на фоне остальных метизов неравномерностью резьбы. Этот технический нюанс обусловлен именно твердой структурой целевого материала, в котором стандартные шурупы подолгу не задерживаются. Но в остальном можно отметить сходства элемента с большей частью крепежей. В частности, нагель по бетону с потайной головкой TORX благодаря типовой шлице вполне подходит для стандартного использования крестовых бит.

Некоторые модели также имеют особые насечки, улучшающие сцепление с основой бетона. За счет такого конструкционного решения шуруп надежно удерживается даже в пористых блоках. Что касается применения, то крепеж используется в разных операциях, которые предусматривают соединение бетонной структуры с другими конструкционными деталями. Например, это могут быть оконные рамы, профильные компоненты, электротехнические приборы, оборудование и т. д. Сферы применения ограничиваются только размерами, которыми обладает конкретный саморез по бетону. Нагель очень важно подбирать не только под твердый бетон, но и соотносить с фиксируемой стороной.

Разновидности

Мастера классифицируют данный метиз по двум основным признакам, не считая размеров. Главным является тип головки. Существуют модели с потайными, шестигранными и прямоугольными головками. Первые имеют вышеупомянутые крестообразные или конические шлицы. Шестигранный элемент отличается внутренней резьбой и шлицей, которая предназначена для ключей – рожковых и накидных. Прямоугольные же модели имеют округленную головку, которая к тому же снабжается технической петлей. Теперь можно перейти ко второму признаку классификации, который также имеет существенное значение. На строительном рынке можно найти нагель по бетону, выполненный из разных материалов. Если быть точнее, то различаются скорее внешние технологические покрытия, выполняющие защитные функции. Выделяют оцинкованные, зачерненные и омедненные модели шурупа. Чем же они отличаются? В основном условиями применения. Так, оцинкованные модели рекомендуются к использованию и внутри помещения, и снаружи. Медный нагель боится внешних воздействий, поэтому его нежелательно применять снаружи. Зачерненные метизы наименее защищены, поэтому их следует использовать только в местах, хорошо защищенных от влаги и окисления.

Характеристики

Размеры определяют, где и в каких технических условиях может быть использован конкретный нагель. По диаметру такие шурупы более унифицированы – в среднем этот показатель составляет 6-8 мм. Зато по длине разброс типоразмеров гораздо шире. Но в этом параметре лучше ориентироваться на размеры самого объекта фиксации. Существует два диапазона, в которых может осуществляться крепеж по длине. К первому относится шуруп по бетону, охватывающий спектр 52-72 мм. Вторая категория – это метизы, работающие при длине от 202 до 212 мм. Также стоит учитывать объем поставки метиза. Стандартной считается упаковка на 100 шт.

Советы по использованию

Монтажные работы можно выполнять после того, как была произведена зачистка рабочего места и разметка точек фиксации. Далее в размеченных участках производится операция сверления. Отверстия должны иметь диаметр на 10-15% меньше, чем у подготовленного к установке шурупа. То есть заранее надо оценить и толщину сверла, который будет немного тоньше, чем нагель по бетону. Как пользоваться самим нагелем? Устанавливать его напрямую в созданные отверстия нельзя. Перед этим должна быть интегрирована будущая оболочка в виде пластикового или деревянного дюбеля. Уже в этот элемент внедряется целевой шуруп. Для вкручивания нагеля можно использовать или ручной инструмент, или электрооборудование – этот выбор зависит от навыков мастера и типоразмера крепежного элемента.

Как выбирать нагель по бетону?

Основным параметром выбора является способность элемента выдерживать предполагаемые нагрузки. По расчетам специалистов, для конструкций массой порядка 100 кг необходимо подбирать метизы длиной не меньше 150 см. Если же речь идет о предметах весом не более 10 кг, то можно ограничиться 70-миллиметровыми элементами. Но здесь важно учитывать и шаг, с которым устанавливается нагель по бетону в общей системе крепления одного объекта. Отступ между шурупами в среднем составляет 70-100 мм. Однако, эта дистанция может увеличиваться или сокращаться в зависимости от габаритов конструкции. Также в выборе нагеля следует учитывать условия применения метиза. Одно дело – эксплуатация в ванной комнате с повышенной влажностью, другое – в сухой гостиной с оптимальным сбалансированным микроклиматом. В этой части выбора следует обращаться и к оценке защитных покрытий крепежа.

Заключение

Обычные крепежные элементы и фиксаторы использовать для бетона не рекомендуется по разным причинам. Главной из них является недостаточная конструкционная цепкость. Поэтому единственно верным решением будет именно специальный шуруп по бетону в виде нагеля. Более того, в некоторых отделочных и монтажных операциях оправдывается и его применение для других основ. Среди них древесина, некоторые виды комбинированных блочных материалов и т. д. Но тут же стоит учитывать и обратные ограничения. Например, для кирпича нагель не подойдет из-за риска разрушения его плотной структуры. Подобные риски возникают как раз из-за необычной конструкции стержня и резьбы метиза.

www.syl.ru

назначение шурупа, классификация, как пользоваться крепежным элементом

Бетон, будучи материалом высокой плотности, идеально подходит для строительства стен и перекрытий. Однако в него проблематично вмонтировать крепеж, фиксирующий полку, люстру или навесную деталь интерьера. В ситуации, когда необходимо прикрепить какую-либо конструкцию к бетонному основанию, не обойтись без специального крепежного изделия — так называемого нагеля по бетону.

Устройство и назначение

По большому счету, нагель по бетону — это тот же самый саморез, представляющий собой стержень с переменной резьбой и острым наконечником. Крепежное изделие, изготовленное из закаленной стали и покрытое защитным цинковым или медным слоем, как правило, имеет потайную головку, на которую нанесены внутренние насечки. Для монтажных работ, где используются нагели, применяют шестигранную биту.

На фоне других шурупов по бетону нагель выделяется своим специфическим строением, а именно — неравномерным шагом резьбы. Такое конструкционное решение обусловлено повышенной прочностью бетона, в котором стандартный шуруп надежно закрепить попросту невозможно. У некоторых видов нагелей есть специальные насечки для улучшения сцепления с бетонным основанием, поэтому саморез надежно фиксируется даже в пористом материале.

Что касается сфер применения, то крепежный элемент используют в самых разных технологических операциях, предусматривающих соединение бетонных структур с различными деталями (оконные рамы, электротехнические приборы, полки, картины). Области применения такого крепежа по бетону ограничиваются лишь размером самого шурупа.

Классификация нагелей

Предприятиями выпускается несколько разных видов нагелей, отличающихся друг от друга формой головки, типом покрытия, параметрами резьбы и длиной рабочей части. В зависимости от формы шляпки выделяют следующие категории шурупов по бетону:

  1. С прямоугольной головкой. Есть конический или крестообразный шлиц — такой шуруп-нагель идеально подходит для работы с электроинструментом, поэтому пользуется наибольшим спросом.
  2. С шестигранной головкой. Имеется шлиц или внутренняя резьба. Для монтажа таких шурупов подходят рожковые и накидные ключи.
  3. С потайной головкой. Характеризуется округлой или петлеобразной формой. Внутренняя сторона головки оснащена раззенковкой, обеспечивающей более плотное прилегание к фиксируемой детали.

Специальное напыление защищает углеродистую сталь от коррозийного разрушения и других внешних факторов. В зависимости от цветовой гаммы покрытия нагели делят на три вида:

  1. Черные. На стержень нанесено оксидированное покрытие. Такие шурупы очень боятся влаги, поэтому их крайне не рекомендуется использовать на улице или в подвальном помещении.
  2. Серебристые. Сверху нанесен защитный слой цинка. Подходят как для внутренних, так и для наружных работ. Не подвергаются деформации и разрушению даже в самых неблагоприятных условиях.
  3. Желтые. Шурупы с медным покрытием очень чувствительны к внешнему воздействию, поэтому их не стоит использовать на улице.

Несмотря на то что рабочая часть нагеля имеет меняющуюся резьбу (главное отличие от остальных крепежных элементов подобного типа) и одинаковый диаметр 7,5 мм, длина изделий может быть разной. Минимальный размер рабочей (вкручиваемой) части составляет 70 мм, максимальный — 200 мм.

Особенности выбора крепежного изделия

Основной критерий выбора нагеля по бетону — способность фиксирующего элемента выдерживать предполагаемую нагрузку. По расчетам специалистов, для малогабаритной и легкой конструкции, например книжной полки, подойдет шуруп длиной 70 мм. Чтобы закрепить в проеме оконную раму или дверь, понадобятся более длинные нагели. Так, конструкция, весящая в общей сложности около 100 кг, требует применения шурупов, длина которых не менее 150 мм.

Немаловажными моментом при выборе крепежного изделия является шаг, с которым монтируют элемент в общей монтажной системе одного объекта. Расстояние между шурупами должно составлять порядка 70−100 мм. Эту дистанцию сокращают или увеличивают — в зависимости от конструкционной особенности предмета, соединяемого с бетонным основанием.

Выбирая крепеж по бетону, обязательно учитывают эксплуатационные условия. Одно дело — использовать нагель в помещении с повышенным уровнем влажности (ванная комната, санитарный узел), а другое — в комнате с сухим воздухом, поэтому особое внимание уделяют защитному покрытию крепежа.

Техника монтажа

Тот, кто ни разу не занимался ремонтом, может не знать, как пользоваться нагелем по бетону. На самом деле в этом нет ничего сложного. Чтобы закрепить нагель в стене или потолке, необходимо выполнить следующие действия:

  1. Перед началом работы нужно тщательно зачистить поверхность, куда предстоит вкручивать шурупы.
  2. Затем следует провести разметку отверстий. От краев отступают минимум 50−60 мм, а расстояние между точками не должно превышать 600 мм.
  3. Когда разметка будет нанесена, приступают к сверлению. Глубина посадочного отверстия должна соответствовать крепежу. Как уже было сказано ранее, монтаж некоторых нагелей можно проводить без предварительного рассверливания и установки дюбеля.
  4. Во время работы сверло подвергается сильному нагреву, поэтому его время от времени нужно опускать в воду или масло.
  5. Если вдруг понадобится увеличить глубину отверстия, используют металлический штырь, который несколько раз проворачивают внутри отверстия, добиваясь оптимальной длины.
  6. Переменная резьба нагеля позволяет ему прочно закрепиться даже в пористом основании. Материал, из которого сделан шуруп, довольно хрупкий, поэтому стержень легко ломается, если применить чрезмерную затяжку. Именно по этой причине мастера предпочитают использовать обычную отвертку, а не электрошуруповерт, работающий на больших оборотах и сильно нагревающий нагель.
  7. Если крепежное изделие с трудом входит в бетонную стену, то разрешается использовать молоток. Но делают это только при незначительной нагрузке на шуруп.

Кому-то может показаться, что вкрутить нагель в бетонную стену — задача трудновыполнимая. Тем не менее, зная технологию крепления и имея представление о видах и технических характеристиках этого крепежного изделия, монтаж шурупа по бетону не составит большого труда.

tvoidvor.com

как пользоваться, фото и видео

Плотность бетона по многим параметрам является очень высокой, что делает его идеальным стройматериалом для строительства стен и перекрытий. Однако в нем очень сложно вмонтировать крепеж для полки, люстры и других «навесных» деталей интерьера. В данной статье мы будем искать решение данной проблемы, и поможет в этом нагель.

На фото – нагель для крепежа элементов на бетонной поверхности

Что это и где применяется

Он представляет собой обычный саморез с усиленным стержнем и шестигранной головкой, который можно вкручивать в бетон.

Помимо мелких предметов, с их помощью можно укрепить:

  • дверные коробки;
  • рамы;
  • ограждения;
  • трубопроводы;
  • радиаторы отопления.

Ниже разберемся более подробнее с разновидностями подобного крепежа, а также с тем, как пользоваться нагелем по бетону правильно.

Метиз для бетона

Виды

Метизные изделия, применяемые для монтажа в поверхности из бетона, обычно классифицируют по следующим признакам:

Форме головки
  1. Потайная (коническая с крестообразными шлицами).
  2. Шестигранная (под рожковый и накидной ключ, резьба – внутренняя, шлицы — крестообразные).
  3. Метизы-шпильки, имеющие резьбовой сгон под гайку.
  4. Шурупы с прямоугольным или в виде крюка оголовком, может быть округлым.
Типу защитного покрытия
  1. Оцинкованные (серебристые) метизы, которые используются в разных места – снаружи и внутри помещений.
  2. Омедненные (желтые) изделия – применяются только для внутренних работ.
  3. Зачерненные (черные) шурупы разрешено использовать только в помещениях с нормальной влажностью.
Форме и шагу резьбы на стержне
  1. Универсальные метизы – их длина 12-220 мм, Ø 3-6 мм. На стержне нарезана обычная резьба в виде винтовой канавки. Инструкция разрешает их монтировать в посадочное отверстие (куда предварительно установлен дюбель) и прямо в стену из пенобетона.
  2. Шурупы «универсальные» с накаткой «елочка» на стержне. Их монтируют лишь в посадочные отверстия с полимерной втулкой (дюбель). Глубина должна превышать длину метиза на 3-5 мм. Длина изделий – 12-200 мм, Ø 3-8 мм. При установке применяют обычный или ударный шуруповерт.
  3. Нагель – шурупы, имеющие переменную резьбу. Они вкручиваются в стены сразу без предварительного рассверливания. В этом и заключается его особенность. Вкручивание проводится ударным шуруповертом и проходит без задержек. Длина метизов – 70-200 мм, а диаметр одинаковый 7,5 мм.

Виды головок нагеля

Форма головки непосредственно влияет монтаж самореза. К примеру, шурупы в виде крюков и шпилек разрешено устанавливать лишь в отверстие, предварительно рассверленное и с дюбелем. Другие саморезы по бетону вкручиваются без сверления или с ним.

Омедненные шурупы для внутренних работ

Например, шурупы с шестигранной или потайной головкой вкручиваются без рассверливания посадочного отверстия. Однако под такой монтаж подходит не каждый бетон.

Шуруп с переменной резьбой и насечками по всей длине стержня

Совет: лучшим является ячеистый бетон, а железобетон для данного способа монтажа не подходит.

Цена саморезов зависит от сферы их применения, формы и шага резьбы, влияет на нее также и длина метизов. С «елочкой» изделия будут стоить дешевле нагелей и универсальных, а шуруп длиной 12 мм обойдется дешевле 200 мм, так как на него будет затрачено меньше материала и рабочего времени

Выбираем и устанавливаем саморез

Обычно шурупы для бетона подбирают по величине нагрузки, которую им придется выдерживать из-за веса детали интерьера. Например, для поддержки 100 кг понадобиться саморез длиной от 160 мм и Ø10 мм, а вот полку массой 5 кг удержит саморез длиной до 25 мм и Ø3 мм.

Вкручивание нагеля в бетонное основание ключом

После определения типа и габарита изделия, можно приступать к процедуре монтажа. В данном случае нагели и универсальные шурупы разрешается вкручивать в стену (пол или потолок) сразу, не делая предварительное рассверливание основания, в тоже время с саморезом с резьбой «елочка» придется повозиться.

Совет: шуруп с «елочкой» следует устанавливать в посадочное отверстие, диаметр и длина которого должны превышать его габариты на 5 мм.

Связано это с тем, что после высверливания, в него требуется установить дюбель (желательно в натяг). Он может быть из полимерных материалов или древесины, его основная обязанность — принять и удержать крепеж. Вкрутить саморез в дюбель можно своими руками обычной отверткой.

Совет: после высверливания отверстия уберите из него пыль.

Как вкрутить саморез без дюбеля в бетонную стену

Важно правильно использовать саморез, иначе его можно просто обломать. Закручивать шуруп с не потайной головкой необходимо с определенным усилием, следя за тем, чтобы во время процесса его не сломать, элементарно перетянув. Также можно обломать головку из-за высокой температуры нагрева тела шурупа при вкручивании в бетон.

Вывод

Из статьи вы узнали, что бетон считается одним из самых практичных материалов для размещения на его поверхности различных элементов. Для этого используют металлические изделия в виде саморезов, анкеров и, конечно, нагелей, которые отличаются от других возможностью вкручивания в стену потолок или пол без предварительной подготовки посадочного отверстия.

Последний имеет различную форму головок и применяется для наружных и внутренних работ. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

masterabetona.ru

» Как пользоваться нагелем по бетону

Бетон за счет высокой прочности и долговечности является одним из лучших материалов для стен, перегородок и перекрытий. Однако некоторые недостатки у него есть. Например, неудобство монтажа на таких ограждающих конструкциях каких-либо навесных деталей – люстр, полок или обычного карниза.

Помочь решить эту проблему поможет специальное крепежное изделие, называемое нагель по бетону. Недорогие по цене и несложные в монтаже эти предметы позволят вам сэкономить множество времени, потраченного при попытках применения других способов крепления к бетону.

Особенности и назначение

Шурупы или нагели по бетону представляют собой стержни, имеющие переменную резьбу и острые наконечники. Как правило, изделие снабжено потайной головкой c внутренними насечками, для работы с которой понадобится специальная бита, выполненная в виде шестиконечной звезды. Насечки же позволяют шурупам держаться на основании еще плотнее.

В основном нагели предназначены для того, чтобы крепить различные конструкции к таким основаниям, как бетон. Среди них – шкафчики, рамы, дверные косяки, отопительные радиаторы и различные коммуникации. Впрочем, тот же крепеж подойдет и для кирпича (полнотелого или пустотелого). А надежность крепления при помощи изделия объясняется неравномерностью его резьбы, надежно фиксирующей шуруп-нагель в любой подходящей поверхности, в том числе и бетонной.

Классификация нагелей

Основная классификация, согласно которой отличают различные виды нагелей, зависит от формы их головки. Есть еще несколько вариантов разделения изделий, хотя все они имеют меньшее значение при монтаже навесных изделий – тип покрытия крепежа, размеры и цена.

Форма головки

По форме головки нагели по бетону бывают:

  • потайными, т.е. коническими и имеющими крестообразные шлицы;
  • прямоугольными или в виде крюка (петли), иногда округлого типа;
  • шестигранными с внутренней резьбой и крестообразной шлицей, предназначенными под накидные и рожковые ключи;
  • в виде шпильки, имеющей резьбовой сгон для гайки.

От формы головок в какой-то степени зависят и особенности их монтажа. Так, например, нагель, заканчивающийся крюком или шпилькой, допускается устанавливать только в заранее рассверленные отверстия с установленным дюбелем. Остальные варианты разрешается вкручивать без предварительного сверления.

Для шурупов, имеющих потайную или шестигранную головку, подготовка посадочных отверстий не требуется, хотя такое бывает возможным не для каждого бетона.

Тип покрытия

По типу покрытия нагели могут быть:

  • оцинкованными;
  • омедненными;
  • зачерненными.

Выбор типа покрытия нагеля по бетону зависит от того, как им будут пользоваться. Первый вариант имеет серебристый цвет и подходит для монтажа в любых местах как снаружи, так и внутри. Омедненные шурупы используют для выполнения только внутренних работ. А зачерненный нагель подходит для условий с невысоким уровнем влажности и, естественно, не может устанавливаться ни на улице, ни в подвалах.

Параметры резьбы

Несмотря на то, что каждый шуруп-нагель имеет переменную резьбу (отличаясь этим от остальных вариантов крепежа) и одинаковый диаметр 7.5 мм, существуют отличия в длине изделий.

Она варьируется от 70 до 200 мм (72–202 мм с учетом размеров головки) с шагом в 20 мм, кроме 30-миллиметрового промежутка между 150 и 180 мм. От длины зависит время закручивания шурупа в стену, и, соответственно, прочность смонтированного на нем изделия.

Стоимость материалов

Стоимость нагелей по бетону зависит в основном от их длины и параметров покрытия. Например, омедненные изделия обойдутся дороже зачерненных, а за 150-миллиметровые придется заплатить больше, чем за 70-миллиметровые. В любом случае приобретение шурупов не нанесет особого ущерба вашему бюджету, так как стоит нагель недорого, а для строительных работ этих изделий обычно нужно немного.

Этапы монтажа

Основных стадий установки нагелей всего три. Это – подготовительные работы, расчет количества и размеров изделия и непосредственно монтаж.

Для каждой из них следует знать некоторые особенности.

Подготовительные работы

Устанавливая шуруп-нагель, не получится обойтись без сверления дополнительных отверстий. Диаметры таких проходов в бетоне должны быть меньшими по сравнению с резьбовой зоной крепежного изделия примерно на 15–20 процентов. После того, как отверстия просверлены, их обязательно следует прочистить от пыли.

Расчеты размеров и количества

Размеры нагелей по бетону чаще всего выбираются исходя из той нагрузки, которую им необходимо выдержать. Например, вес в 100 кг потребует установки саморезов длиной около 150 мм. А маленькую полку весом до 10 кг легко удержат и небольшие нагели, длина которых не превышает 70 миллиметров. Не стоит вешать новую конструкцию на нагели, предназначенные для подвешивания более легкого предмета.

Определение количества нагелей проводится по расстоянию между ними. Обычно его принимают равным 70–100 мм в каждом из направлений. То есть, например, для шкафчика размером 60×90 мм понадобится установка по углам 4 шурупов, а для конструкции со сторонами 120×150 мм – уже восемь штук.

Монтаж

В отверстие, предназначенное для установки нагеля по бетону, вставляется дюбель соответствующего размера. Материалом его изготовления может быть и пластмасса, и древесина, а главной характеристикой – возможность выдержать крепеж и надежное закрепление в перекрытии или стене. Для вкручивания следует пользоваться специальной отверткой, параметры которой зависят от формы головки нагеля.

Правильное вкручивание самореза позволит избежать его обламывания. Поэтому делать это следует аккуратно, не перетягивая. Также стоит избегать и слишком быстрого вкручивания, которое приводит к перегреву головки шурупа и ее разрушению.

tehno-beton.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
