Станок для намотки трансформаторов своими руками — SDELAITAK24.RU

Очень часто при создании электронных самоделок приходится наматывать и перематывать различные трансформаторы и катушки. Хорошим помощником в этом не простом и кропотливом деле, может стать простой в изготовлении и надежный самодельный намоточный станок для импульсных трансформаторов от компьютерных блоков питания и обычных трансформаторов с «Ш» образным магнитопроводом.

Конструкция намоточного станка очень простая в изготовлении, под силу даже начинающему токарю. Станок состоит из вала закрепленного на опоре вращения. С правой стороны имеется ручка для вращения вала. На валу с лева направо одето зажимное устройство, левый и правый конуса для надежного крепления трансформаторов.

На этой картинке изображен чертеж для изготовления намоточного станка своими руками. Станок рассчитан для намотки импульсных трансформаторов от компьютерных блоков питания и «Ш» образных трансформаторов. Если вы собираетесь мотать, что то очень мелкое или слишком крупное тогда вам надо масштабировать чертеж под ваши нужды. Ну, а если вас устраивает размер станка, смело берите чертеж и отправляйтесь к знакомому токарю. -Хороший токарь сделает намоточный станок за три часа… -Пускай делает. Да, и не забудьте прихватить с собой токарной валюты. Всякий труд должен оплачиваться.

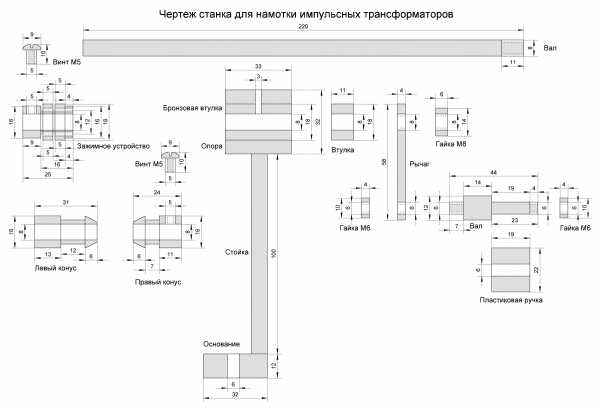

Чертеж намоточного станка для намотки импульсных трансформаторов

Скачать чертеж намоточного станка для намотки трансформаторов

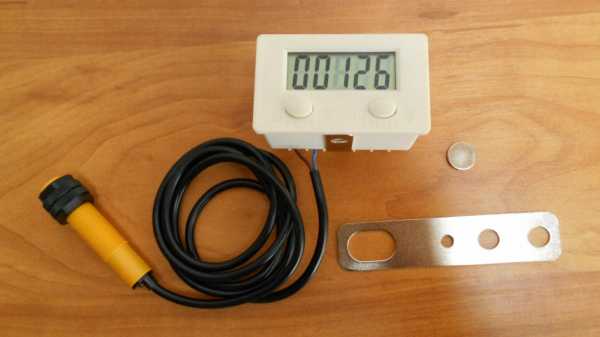

Станок оснащен электронным счетчиком оборотов. Который я приобрел в очень известном китайском интернет магазине всего за 7.5$. Пожалуй это не дорого… За эти деньги счетчик комплектуется герконовым датчиком, крепежной пластиной для герконового датчика и маленьким неодимовым магнитом! На передней панели счетчика находится две овальные кнопки. Левая кнопка «Pause» включает прибор и сохраняет показания счетчика, кнопка «Reset» обнуляет показания прибора. Прибор питается всего от одной 1.5В АА пальчиковой батарейки, расположенной на задней панели счетчика оборотов под пластиковой крышкой. Также имеются разъемы для подключения герконового датчика и дополнительной кнопки «Reset». Обзор счетчика оборотов читайте в этой статье.

Герконовый датчик я прикрутил к алюминиевой стойке с помощью крепежной пластины. Неодимовый магнит закрепил на ручке. Для правильной работы прибора необходимо установить зазор между герконовым датчиком и неодимовым магнитом не более пяти миллиметров. Каждое прохождение неодимового магнита над герконовым датчиком счетчик оборотов считает за один виток.

Как же пользоваться станком для намотки трансформаторов?

И так, знакомый токарь изготовил все детали станка за три часа. Вы своими руками собрали намоточный станок и тщательно смазали все вращающиеся детали, установили счетчик витков. Теперь можно приступать к намотке трансформаторов. Откручиваем винтик М5 на зажимном устройстве, снимаем его и левый зажимной конус. Одеваем каркас трансформатора на вал и одеваем левый конус с зажимным устройством. Плоской отверткой фиксируем винт М5 на зажимном устройстве, далее поджимаем каркас двумя гайками. В этом деле главное не перетянуть, иначе расколите каркас. Включаем счетчик витков и если необходимо сбрасываем показания прибора в ноль.

Зачищаем ножом конец провода от лака и прикручиваем к клейме каркаса от трансформатора. Левой рукой направляем провод, а правой вращаем ручку. После нескольких минут тренировок провод будет ложиться ровными слоями. Каждый слой провода во избежание пробоя изолируем несколькими слоями обыкновенного скотча. Не забывайте наблюдать за показаниями счетчика.

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Читайте также: Счетчик витков для намоточного станка

Рекомендую посмотреть видеоролик о том, как сделать станок для намотки трансформаторов своими руками.

sdelaitak24.ru

Станок для намотки трансформаторов и катушек

Очень часто при ремонте того или иного оборудования, особенно если в сборке имеется очень редкий трансформатор, возникают проблемы доступности этого элемента. Конечно же, можно заказать трансформатор у самого производителя.

Но вряд ли завод станет обслуживать одноразового клиента, да и еще с одним заказом. И для того, чтобы таких проблем не возникало, был создан станок им. Н. Филенко. Устройство довольно простое и достаточно функциональное. Согласитесь, любой мастер, да и начинающий радиолюбитель не отказался бы иметь в своей коллекции инструментов станок, который умеючи наматывает витки для трансформатора.

Особенности.

Станок позволяет мотать провода на каркасы с внутренним диаметров от 10 миллиметров, и даже на квадратные и прямоугольные каркасы размерами от 10 х 10 мм.

Макс. длина намотки составляет 180-200мм.

Макс. диаметр (т.е. диагональ квадратного каркаса) составляет 190-200мм.

Намотка может осуществляться в ручном режиме с использованием провода до 3.2мм, в режиме «полуавтоматической» намотки с использованием провода от 0.3 до 2.00 мм.

Режим полуавтоматической намотки предусматривает укладку и намотку слоя провода синхронно, с последующей ручной укладкой слоев изоляции и сменой направлений укладки проводов.

В станке, для укладки проводов разных диаметров, предусмотрен набор шкивов, которые легко менять, и которые позволяют выбрать около 27 разных шагов намотки с диапазоном от 0.31 до 1.0 мм, или же 57 шагов с диапазонами от 0.31 до 3.2 мм.

Устройство из-за своей большой массы не нуждается в креплениях к основанию.

Принцип работы станка довольно прост: вал, на котором устанавливается каркас трансформатора, соединен с валом, синхронно по которому и перемещается сам укладчик проводов. Во внутренней части втулки укладчика провода нарезана резьба. При вращении этого вала, втулка перемещается и тянет направляющее устройство для проводов.

Быстрота вращения вала зависит от размера шкивов, то есть от их диаметров, которые установлены на нижних и верхних валах, а быстрота перемещения самой втулки плюс ко всему и от шага резьбы укладчика. Вращение вала с самим каркасом можно осуществлять вручную, также можно приделать электродрель в качестве привода.

 Детали и элементы.

Станина

Станина оборудования изготовлена из пары стальных листов. Основание станины выполнено из стали толщиной в 15 мм, боковины – 6 мм. Такая конструкция взята специально из соображения поверхностной устойчивости оборудования.

Перед закреплением боковины, станины укладываются вместе, и осуществляется сверление дырок одновременно на обоих боковинах. Далее, после этого станины устанавливаются на само основание и сваркой привариваются к нему.

В просверленные отверстия (кроме нижних) боковин вставляются втулки, а в остальные отверстия – подшипники. Эти элементы были взяты от 5-ти дюймового обычного дисковода. Для того чтобы подшипники и втулки не перемещались, их необходимо зафиксировать крышками.

Валы.

Верхний вал предназначен для крепления каркаса катушки. Изготовлен из прутка размером в 12 мм. (В станке абсолютно все валы подходят друг к другу по размерам их размеров, и взяты они от старых матричных принтеров, так как они произведены от закаленной стали, они хромированы и  отшлифованы).

Серединный вал. На этот вал опирается устройство подачи проводов. Средний вал также изготовлен из вала с диаметром 12 мм. Здесь этот прут рекомендуется отполировать.

Нижний вал. Для нижнего вала рекомендуется изготовить также из прутка диаметром в 12 мм. Но в данном случае использовался вал 10х1,0 мм.

Втулки укладчика.

Длина втулки и длина 20 мм; внутренняя резьба должна быть такой же, как на нижнем вале, то есть М12х1,0 мм (а в оригинале составляет – М10х1,0 мм)

Шкивы

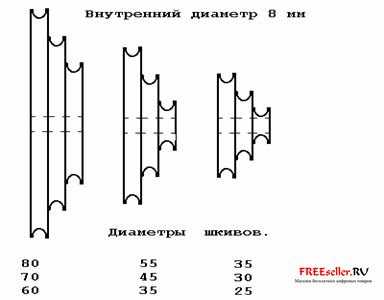

Шкивы станка выполнены по 3 канавкам разных диаметров в одном блоке. Диаметры были выбраны таким образом, чтобы наиболее оптимально перекрыть диапазон сечений проводов.

Комбинация шкивов дает возможность получить до 54 различных шагов намотки проводов. Канавки для пассика, в особенности их ширина, выбирается исходя из уже имеющихся пассиков, в данном варианте – 6-мм. Обратите внимание: Сумма толщины шкивов не должна быть более 20-ти мм. Если толщина больше, то необходимо будет увеличить саму длину левых хвостовиков верхнего и нижнего валов.

Табличка шагов.

В данной таблице указаны: колоны – диаметр ведомых шкивов; строки – диаметр ведущих шкивов; ячейки – шаги намотки.

Обратите внимание: Все параметры, приведенные в таблице, носят только ознакомительный характер, так как данные напрямую зависят от точности конструирования самих шкивов, диаметров пассика и шага резьбы на падающем валу.  Рекомендуется, после изготовления станка уточнить показатели, осуществляя пробные намотки. Некоторая неточность при конструировании особо не окажет большого влияния на производительность, но все, же довести  дело до ума советуем. Если же возникнет необходимость осуществить намотку более тонкими проводами, можно будет изготовить тройной шкив с диаметром в 12 / 16 / 20 мм. Дополнительное наличие таких шкивов позволит использовать и провода диаметров от 0,15 мм.

 Укладчик проводов.

Укладчик выполнен из трех пластин, соединенные друг с другом винтами М4. Размер отверстий 20-ть мм. Отверстия в верхней части – 6 мм, выполнен для винта, регулирующий натяжения провода.

Внутренняя пластинка изготовлена из стали. В нижнюю дырочку приварите стальная втулка размером в 20-ть мм, и длиной в 20-ть мм, и с внутренней резьбой в 12х1,0. В верхнее отверстие вставьте фторопластовую втулку с диаметром в 20 мм, и внутр. диаметром – 12.5 мм. Размер самой втулки должен составлять 20 мм. После всего, пластины крепятся между собой двумя винтами, но на рисунке это не указано.

Между внешними пластинками вклеивается кожаный желобок, нужен он для того, чтобы выпрямлять и натягивать провод.  Также для регулировки натяжения в верхнюю часть укладчика установлен винт, стягивающий верхние части внешних пластин. На заднюю часть станины установлен откидной кронштейн, куда крепится катушка с проводомами.

И наконец, сам привод. Здесь в качестве этого элемента использовалась обычная шестерня, к которой прикреплена рукоятка.   Процесс намотки можно также автоматизировать, установив патрон обычного аккумуляторного шуруповерта.

Счётчик

На шестеренку верхнего вала можно закрепить магнит, а на правую боковину – геркон, выводы которых соединены с контактами калькулятора, а точнее с функцией «равно»

На последней фотке явно видно, что моток с проводами размещен на отдельном вале,  а вас в свою очередь установлен на двух рычагах. Придумана такая конструкция из соображения экономия места при простое.

Работать на станке очень просто и интуитивно понятно. Рассмотрим некоторые особенности намотки.

Если укладка проводов производится слева направо, то пассик необходимо надеть «кольцом»

Если же справа на налево – «восьмеркой»

Если производится намотка в режиме полуавтомата, то на калькуляторе нажмите функции «1 + 1». Этот режим позволит с каждым оборотом вала прибавлять по единичке  к  вышеупомянутому выражению. При отмотке проводов просто выберите выражение «1 – 1», здесь счетчик будет работать аналогичным способом, но уже с вычетом.

Во время работы внимательно следите за укладкой. Как только провод достигнет противоположной щечки трансформатора, прижмите зажим и быстро измените положение пассика.

Ну вот, в принципе, и весь секрет.

volt-index.ru

Самодельный намоточный станок с укладчиком

В работе радиолюбителей и электриков полезны устройства для наматывания медного провода диаметром 1,5 мм на специальную электрическую катушку. В промышленных условиях данный процесс требует скорости и точности. Домашние мастера могут воспроизвести такую технологию. Для этого понадобится самодельный намоточный станок. Для него характерны такие признаки:

  • простота создания и эксплуатации;
  • возможность использования разных трансформаторов;
  • наличие дополнительных функций: подсчет количества проволочных мотков.

Метод работы намоточного станка

Станок для намотки – востребованное оборудование, с помощью которого наматывают трансформаторные однослойные и многослойные катушки цилиндрического типа и всевозможные дроссели. Намоточное устройство равномерно распределяет проволоку обмотки с определенным уровнем натяжения. Оно бывает ручным и автоматическим, и работает по такому принципу:

Как работает станок для намотки

  • Вращение рукоятки задает намотку проводки или кабеля на каркас катушки. Она служит основанием изделия и надевается на специальный вал.
  • Проволока перемещается горизонтально благодаря направляющему элементу укладчика.
  • Количество витков определяют специальные счетчики. В самодельных конструкциях эту роль может выполнять велосипедный спидометр или магнитно-герконовый датчик.

Ручной прибор для укладки провода довольно примитивный, поэтому редко применяются на производстве.

Намоточный станок на механическом приводе позволяет выполнять сложную обмотку:

  • рядовую;
  • тороидальную;
  • перекрестную.

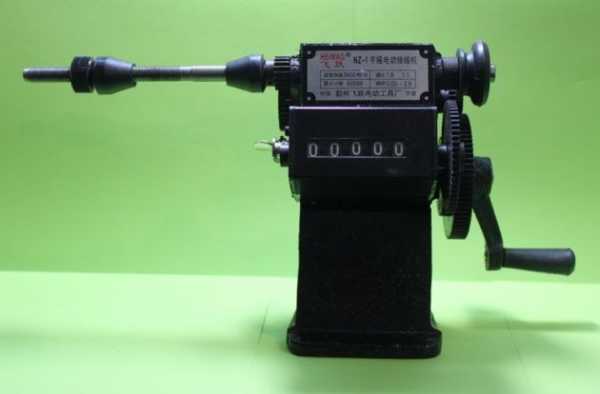

Ручной намоточный станок с механическим счетчиком оборотов

Он функционирует с помощью электрического двигателя, который задает движение промежуточного вала с использованием ременной передачи и трехступенчатых шкивов. Большую роль при этом играет фрикционная муфта сцепления. Благодаря ей станок работает плавно, без толчков и обрывов проволоки. Шпиндель с закрепленной оправой, на которую надета катушка, производит запуск счетчика. Намоточный станок настраивается с помощью винта под любую ширину катушечного каркаса.

Современные модели оснащены цифровым оборудованием. Они работают посредством специально заданной программы, которая хранит информацию в запоминающем устройстве. Значение длины и диаметра провода позволяет точно определить точку пересечения линий.

Современные намоточные станки оснащены специальными счетчиками

Механизм намоточного станка

Станок для намотки классифицируют по группам:

  • рядовой;
  • универсальной;
  • тороидальной намотки.

Каждое изделие имеет индивидуальную конструкцию.

Намоточный станок, выполняющий рядовую укладку проволоки, состоит из таких элементов:

  • Механизм намотки имеет вид сварной рамы, которая оборудована двигателем, зубчато-ременной передачей, передней и задней бабкой.
  • Механизм раскладки позволяет перемещать длинномерный материал вдоль оси намотки. Это сварная конструкция, по которой двигается каретка с направляющими роликами для провода.
  • Модели устройств отличаются друг от друга габаритами и функциональными возможностями.

Стандартная модель прибора для укладки провода несколькими перегибами за один оборот предполагает наличие таких элементов:

Составляющие станка

  • Основной каркас, состоящий из деревянных или металлических стоек, которые занимают вертикальное положение.
  • Между опорами расположены две горизонтальные оси: одна предназначена для пластин, другая – для катушки.
  • Сменные шестерни, посылающие на катушку вращение.
  • Рукоятка, которая вращает катушечную ось. Для ее фиксации используют цанговый зажим.
  • Фиксаторы: гайки, винты.

Намотка проволоки на тороидальные сердечники осуществляется посредством специализированного оборудования кольцевого типа:

  • Приспособление имеет вид челнока, работающего по принципу швейной иглы.
  • Шпуля представляет собой механизм двух пересекающихся колец с вынимающимся сектором, на который устанавливают тороидальный каркас.
  • Вращение шпули задает электродвигатель.

Необходимые материалы и комплектация для изготовления

Чтобы собственноручно сделать станок для намотки проволоки на круглый каркас, понадобится несколько деталей.

Станина из листового материала, скрепленного сварочным методом. Оптимальная толщина основания – 15 мм, боковых частей – 6 мм. Устойчивость конструкции обеспечивается ее тяжестью:

Схема станины станка

  • Боковые части прикладывают друг к другу, одновременно просверливают в них отверстия.
  • Подготовленные элементы приваривают к основанию.
  • В высоко расположенные пробоины монтируют втулки, в нижние – подшипники, которые можно взять из использованного дисковода.
  • Крепежные детали с внешней стороны боковин надежно фиксируют крышками.

Важные составляющие конструкции станка – валы:

  • Верхний вал диаметром 12 мм держит каркас катушки. Его роль может исполнять аналогичная конструктивная деталь вышедшего из строя матричного принтера.
  • На средний вал такого же диаметра опирается устройство подачи длинномерного материала. Перед вводом в эксплуатацию его желательно отполировать.
  • Нижний вал является подающим элементом. Его размеры зависят от шага резьбы.

Самодельный намоточный станок — схема устройства

Втулка укладчика диаметром и длиной по 20 мм. Ее внутренняя резьба совпадает с резьбой нижнего вала.

Шкивы – трехступенчатые, выточенные из стали, общей толщиной не более 20 мм. В противном случае придется увеличить хвостовики верхнего и нижнего валов. Каждый блок содержит три канавки с разным диаметром, в зависимости от сечения проволоки. Их ширина определяется пассиками. Такая комбинация обеспечивает большое разнообразие шагов намотки провода.

Устройство укладчика проволоки

Укладка и намотка проволоки осуществляются за счет трех пластин, скрепленных между собой винтами диаметром 20 мм. В верхней части делают небольшое отверстие 6 мм, куда вставляют винт регулировки натяжения:

  • В верхнюю и нижнюю часть внутренней пластины монтируют фторопластовую и стальную втулки диаметром и длиной по 20 мм.
  • Между наружными элементами вклеивают кожаный желобок толщиной до 2-х мм, необходимый для выравнивания и натягивания проволоки катушки.
  • Вверху укладчика монтируют специальный стержень с резьбой или мини-струбцину, которая скрепляет внешние пластины и регулирует натяжение. Расстояние крепления зависит от диаметра провода.
  • Для удобства работы конструкцию дополнительно оснащают откидным кронштейном для катушки.

Изготовление счетчика витков

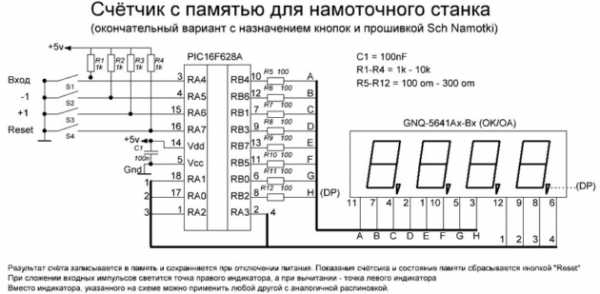

Для определения количества намотанных витков на станке необходим специальный счётчик. В самодельном станке устройство делают так:

Счетчик для намоточного станка — схема

  • К верхнему валу крепят электромагнит.
  • Герметизированный контакт располагают на одной из боковин.
  • Выведенные контакты геркона соединяют с калькулятором в том месте, где находится кнопка «=».
  • Катушку с проводом размещают отдельно – на другом валу с рычагами, которые поднимают устройство вверх и складывают его внутрь станка.

Благодаря этим элементам, оборудование становится компактным и не занимает много места.

Принцип работы на станке

Трудиться на сконструированном станке несложно. Технологический процесс требует выполнения определенных действий:

  1. Верхний вал подготавливают к работе: снимают шкив, задают нужную длину каркаса катушки, устанавливают правый и левый диски.
  2. В отверстие верхнего вала вставляют крепежное изделие, центрируют и зажимают каркас специальной гайкой.
  3. На подающий вал монтируют нужный шкив для первичной обмотки.
  4. Напротив каркаса катушки устанавливается укладчик.
  5. Пассик одевают на шкивы кольцом или восьмеркой, в зависимости от вида укладки.
  6. Металлический провод заводят под дополнительный вал, укладывают в желобок, закрепляют.
  7. Натяжение проволоки регулируют при помощи зажимов, расположенных вверху укладчика.
  8. Провод должен плотно наматываться на основу катушки.
  9. На калькуляторе фиксируют числовое значение «1+1».
  10. Каждый оборот вала прибавляет заданный счет.
  11. Если витки нужно отмотать назад, на вычислительном устройстве нажимают «–1».
  12. Когда провод достигнет противоположной части каркаса, с помощью цангового зажима меняют положение пассика.

Под разную толщину металлического провода соотносят шкив с шагом намотки.

Видео по теме: Намоточный станок с укладчиком — своими руками

promzn.ru

Намоточный станок для трансформаторов своими руками

Намоточный станок – устройство, предназначенное для наматывания изделий имеющих значительную длину на специальное основание (катушку), их можно сделать своими руками.

Такие устройства в зависимости от размера и материала наматываемого изделия могут отличаться в конструкторском исполнении. Но в основе их лежит использование вала, имеющего силовой привод обеспечивающий вращение, а так же блок, отвечающий за направление подачи наматываемого изделия.

Для проведения операций по наматыванию, обязательно используется катушка, которая надевается на вал устройства. Эта катушка служит либо основанием изделия (например такого как, обмотка трансформаторов) либо для его транспортировки (например различные бухты с тросами, проводами и так далее).

Для проведения работ по наматыванию проволоки сечением до 3,2 мм, можно воспользоваться устройством – намоточным станком. Такой станок станет альтернативой промышленному агрегату и поможет в  проведении работ, по изготовлению трансформаторов, катушек и дросселей.

Изготовление самодельного намоточного станка

1) Этот самодельный намоточный станок призван автоматизировать процесс намотки проволоки на электрические катушки. Он ни в чем не уступает своим заводским «собратьям». А собрать его довольно просто из подручных средств. В основном это детали уже отживших свой срок электрических приборов.

2) Каркас станка чем-то напоминает швейную машинку. На основе закреплены две вертикальные опоры. К ним крепится вращающийся вал с держателями для катушки. К одной из опор подведен электрический привод.

3) С ролью преобразователя электрического тока отлично справится импульсный блок питания тюнера марки «Tricolor». На его плате установлены защитные фильтры, предусмотрена защита от перегрузки. Также здесь установлен «плавный пуск» (Soft start). Заявленная мощность в пределах 30 Ватт.

4) Основным узлом является редуктор. Он взят с обычной мясорубки, отечественного производства. Крепление редуктора осуществляется при помощи саморезов.

5) Вращательный вал приводится в действие двигателем. Демонтирован движок с не рабочей старой швейной машинки.

Дополняет комплект педаль. Выполняет роль своеобразной пусковой кнопки. В зависимости от силы нажатия, педаль позволяет регулировать обороты. Была снята с вышеуказанного швейного агрегата.

6) Под столом располагается подвес. Он выполнен в виде горизонтально расположенного стального штыря. На него надевается катушка с обмоточной проволокой. Держатель имеет раскладной характер. Он компактно складывается, когда станок находится в не рабочем положении.


7) Вращение рабочего вала происходит при помощи ремня. Он передает вращательный момент от двигателя. Прямо под тросом, на рабочую поверхность нанесена стрелка. Она показывает направление движения ремня. А также не дает перепутать сторону, в которую необходимо провернуть вал.


8) Тут же располагается электросчетчик, который показывает количество совершенных витков. Путем нажатия кнопки, способен сбрасывать показатели циферблата. Такие двенадцативольтовые счетчики без труда можно найти на любом радиорынке.

9) Блок питания для счетчика является не стабилизированным. Рассчитан примерно на 15 Вольт. Функционирование счетчика обеспечивает кнопка и эксцентрик, который ее нажимает при вращении вала. Вся эта система соединена обычным проводом.


10) Одна из опор изготовлена из отходов текстолита и ваты. При помощи моментального клея в эту конструкцию надежно «внедрен» подшипник.


11) Держатель катушки выполнен из обрезка шестигранника. Хорошо виден вышеупомянутый эксцентрик. Вылеплен он из ваты и пропитан суперклеем.

12) Держатели изготовлены из дерева. Это позволяет оперативно подгонять их по необходимые габариты. Подгонка осуществляется путем стачивания.

Для того, чтобы наматываемый провод не терся об угол основания, к нему была приклеена втягивающая система. Такая есть в любом автомобильном проигрывателе. Благодаря, очень мягкой силиконовой резинке, проволоку повредить очень трудно.

Видео: как сделать намоточный станок для самодельных трансформаторов.

metmastanki.ru

Станок Н. Филенко для намотки трансформаторов и катушек

Статью прислал один из датагорцев, автором является Н. Филенко, (UA9XBI).

Отсутствие нужного трансформатора заставило подумать над созданием намоточного станка. Конечно, можно было заказать трансформатор на заводе или намотать самому с помощь оборудования друзей, но кто же откажется от наличия в своем арсенале такого необходимого “средства производства” как удобный станок для намотки трансформаторов, катушек и дросселей?

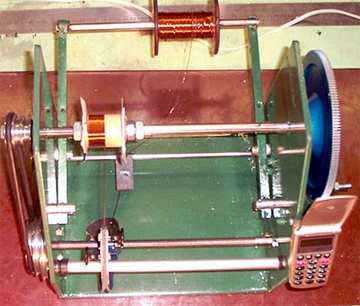

Станок получился простым и вместе с тем функциональным. Вид спереди и сверху.


Он позволяет наматывать обмотки на круглых полых каркасах внутренним диаметром от 10 мм, а также на каркасах квадратного или прямоугольного сечения внутренним размером от 10х10 мм.

· Максимальная длина намотки – 180 -200 мм.
· Максимальный диаметр(диагональ прямоугольного каркаса) составляет 200 мм.

Намотку можно вести вручную проводом диаметром до 3,2 мм, в режиме “полуавтоматической” намотки проводом от 0,31 до 2,0 мм. “Полуавтоматическая” намотка предусматривает намотку и укладку слоя провода синхронно с намоткой, с последующей ручной укладкой слоя изоляции и сменой направления укладки провода. На круглых оправках с укладкой вручную можно мотать даже трубкой диаметром до 6 мм.

Для укладки провода разных диаметров предусмотрен набор сменных шкивов, позволяющих выбрать 27 различных шагов намотки в диапазоне 0,31 – 1,0 мм или 54 шага намотки в диапазоне 0,31 – 3,2 мм. Сам станок легко умещается на обычной кухонной табуретке, благодаря большому весу не требует дополнительного крепления.

Принцип работы

Прост до безобразия. Вал, на котором установлен каркас трансформатора, кинематически соединен с валом, по которому перемещается укладчик провода. Укладчик провода имеет втулку, внутри которой нарезана резьба. При вращении вала втулка перемещается и движет за собой направляющее устройство для провода.

Скорость вращения вала определяется диаметрами шкивов, установленных на верхнем и нижнем валах, а скорость перемещения втулки кроме этого и шагом резьбы вала укладчика. Набор из 3-х тройных шкивов позволяет получить до 54 комбинаций шага укладки провода. Направление укладки изменяется перестановкой пассика соединяющего шкивы.

Вращение вала с каркасом можно осуществлять вручную, а можно приспособить электродрель в качестве привода.


ДЕТАЛИ:

Все размеры указаны как в оригинале.

Станина


Станина станка сварена из стальных листов. Основание станины выбрано толщиной 15 мм, боковины – толщиной 6 мм. Выбор обусловлен в первую очередь устойчивостью станка(чем тяжелее, тем лучше)

Перед сваркой боковины станины складываются вместе и производится сверление отверстий одновременно в обоих боковинах. После этого станины устанавливают на основание и привариваются к нему.

В верхние и средние отверстия боковин вставляются бронзовые втулки, в нижние – подшипники. Подшипники взяты от старого 5 дюймового дисковода. От перемещения подшипники и втулки с внешней стороны боковин фиксируются крышками.


Валы

Верхний вал, на котором крепится каркас катушки, изготовлен из прутка диаметром 12 мм. В этой конструкции все валы изготовлены из подходящих по диаметру валов от выслуживших свои сроки матричных принтеров, они изготовлены из хорошей стали, закалены, хромированы или отшлифованы.


Средний вал, на который опирается устройство подачи провода, также изготовлен из прутка диаметром 12 мм. Вал желательно отполировать.


Выбор диаметра нижнего вала – подающего, обусловлен необходимостью иметь шаг резьбы 1 мм, а нашлась только одна подходящая лерка 10х1,0. Желательно(в целях большей надежности) изготовить этот вал также диаметром 12 мм.


Втулка укладчика.

Диаметр 20 мм, длина 20 мм, внутренняя резьба такая же как на нижнем валу М12х1,0 ( в оригинале – М10х1,0)

Шкивы

Шкивы выполнены тройными, т.е. по 3 канавки разного диаметра в одном блоке. Диаметры выбраны так, чтобы наиболее оптимально перекрыть необходимый диапазон сечений провода.


Выточены из стали, комбинация шкивов позволяет получить 54 различных шагов намотки провода. Ширина канавки для пассика выбирается исходя из имеющихся пассиков, в конкретном случае 6 мм. Обратите внимание: общая толщина шкивов должна быть не более 20 мм. Если толщина шкивов больше – необходимо увеличить длину левых хвостовиков нижнего и верхнего вала (диаметр которых 8 мм, длина 50 мм)

При необходимости можно изготовить одинарные шкивы соответствующих диаметров. Выбранные диаметры шкивов обеспечивают намотку провода с 54 различными шагами.


Таблица шагов

В строках указаны диаметры ведущих шкивов, в колонках – диаметры ведомых шкивов. В ячейках таблицы – шпаг намотки провода.



253035354555607080
25***0,710,5550,4540,4160,3570,31
30***0,8570,6660,5450,50,4280,375
35***1,00,770,6340,5830,50,437
351,41,1661,0***0,5830,50,4375
451,81,51,28***0,750,6420,56
552,21,8331,57***0,910,780,6875
602,42,01,711,711,331,09***
702,82,332,02,01,551,27***
803,22,662,082,081,771,45***

Данная таблица только ориентировочная, поскольку зависит от точности изготовления шкивов, диаметра пассика и шага резьбы на нижнем(подающем валу). После изготовлении всего станка необходимо уточнить получившиеся соотношения методом пробной намотки и составить аналогичную таблицу. Неточность при изготовлении не скажется на работоспособности, другие соотношения диаметров приведут к другим шагам намотки. Но большое количество комбинаций позволит подобрать нужный шаг в любом случае. Если необходимо делать намотку более тонким проводом, можно изготовить еще один тройной шкив с диаметрами например 12, 16 и 20 мм. Наличие такого шкива еще больше расширит ассортимент применяемого провода (начиная с диаметра 0,15 мм)


Укладчик провода

Чертеж пластин укладчика.


Выполнен из 3-х пластин соединенных между собой винтами М4. Диаметр отверстий 20 мм. Отверстие в верхней части диаметром 6 мм для винта регулировки натяжения.

Внутренняя пластина – стальная, в нижнее отверстие вваривается стальная втулка диаметром 20 мм , длиной 20 мм и с внутренней резьбой 12х1,0. В верхнее отверстие вставляется фторопластовая втулка внешним диаметром 20мм и внутренним диаметром 12,5 мм, Длина втулки 20 мм. Пластины стягиваются между собой 2-мя винтами М4, на рисунке отверстия для них не показаны.

В паз между внешними пластинами вклеивается желобок из кожи толщиной 1,8-2 мм , он способствует выпрямлению и натяжению провода. Для регулировки натяжения в верхней части укладчика устанавливается винт или министрубцина, стягивающия верхнюю часть внешних пластин в зависимости от диаметра провода и необходимого натяжения. В задней части станины устанавливается откидной кронштейн для катушки с проводом, необязательная, но удобная вещь.

Привод. В качестве привода применена шестерня большого диаметра, к которой приклепана рукоятка. На правой боковине станины (по месту) установлен узел фиксации и вспомогательного привода, представляющий вал с шестерней, закрепленный на отдельном кронштейне с цанговым зажимом и выступающей осью. Ось можно закрепить в патроне аккумуляторного шуруповерта или электродрели и сделать таким образом электропривод. При намотке толстого провода можно на оси закрепить ручку, тогда наматывать даже толстую трубку будет легче.

Цанговый зажим позволяет надежно зафиксировать вал с наматываемой катушкой, если по каким то обстоятельствам приходится прервать намотку на длительное время.



Счётчик витков

На шестерне верхнего вала закреплен магнит, а на правой боковине – геркон, выводы которого соединаны с контактими кнопки “=” калькулятора. Все остальные мелкие детали и детальки устанавливаются по месту и делаются из чего бог пошлет.

На последнем фото видно что катушка с проводом размещена на отдельном валу. вал установлен на 2-х рычагах, которые можно поднять вверх, тога они сложаться внутрь станка. Это сделано, чтобы станок во время своего бездействия не занимал много места.


Работа на станке

Хотя и так видно, что и как делается, опишу порядок работы. Незначительная сложность установки каркасов и кажущаяся сложность смены направления укладки компенсируются простотой станка.

Снять верхний шкив, выдвинуть верхний вал вправо на необходимую для установки каркаса длину. Установить на вал правый диск, затем оправку катушки и на оправку надеть каркас катушки или трансформатора. Установить левый диск, навинтить гайку и вставить вал в левую втулку. Установить на место и закрепить верхний шкив (соответствующий таблице для намотки первичной обмотки).

Вставить в отверстие на верхнем валу шплинт или гвоздик, отцентрировать каркас на оправке и зажать каркас с оправкой с помошью гайки. Установить на подающий вал нужный (для намотки первичной обмотки) шкив.

Вращая шкив подающего вала установить укладчик против правой или левой шечки каркаса катушки. Одеть пассик на шкивы. Если укладка провода будет производиться слева направо пассик одевается “кольцом”.


Если укладку провода нужно делать справа налево – пассик одевается “восьмеркой”.


Провод продевается под дополнительным валом, затем укладывается снизу вверх в кожаный желобок укладчика и закрепляется на каркасе. Зажимами в верхней части укладчика регулируется натяжение провода так, чтобы он плотно наматывался на каркас.

На калькуляторе нажимают 1 + 1 . Теперь с каждым оборотом вала с каркасом калькулятор будет прибавлять 1, то есть будет считать витки провода. Если нужно отмотать несколько витков нажмите – 1 и с каждым оборотом вала показания калькулятора будут уменьшаться на 1.

Во время намотки провода следите за укладкой витков, при необходимости поправляя витки на каркасе. По достижении проводом противоположной щечки каркаса зажмите цанговый зажим и поменяйте положение пассика с “кольца” на “восьмерку” или наоборот. Отпустив цанговый зажим, подложите под провод прокладочную бумагу и продолжайте намотку.

При необходимости изменить толщину провода подберите соотношение шкивов под требуемый шаг намотки. Ну вот и все. Прощу прощения за низкое качество фотографий, но надеюсь, чт

datagor.ru

Простой настольный намоточный станок » Полезные самоделки

Станок получился простым и вместе с тем функциональным. Вид спереди и сверху.


Он позволяет наматывать обмотки на круглых полых каркасах внутренним диаметром от 10 мм, а также на каркасах квадратного или прямоугольного сечения внутренним размером от 10х10 мм.

Максимальная длина намотки – 180-200 мм. Максимальный диаметр(диагональ прямоугольного каркаса) составляет 200 мм. Намотку можно вести вручную проводом диаметром до 3,2 мм, в режиме «полуавтоматической» намотки проводом от 0,31 до 2,0 мм. «Полуавтоматическая» намотка предусматривает намотку и укладку слоя провода синхронно с намоткой, с последующей ручной укладкой слоя изоляции и сменой направления укладки провода. На круглых оправках с укладкой вручную можно мотать даже трубкой диаметром до 6 мм. Для укладки провода разных диаметров предусмотрен набор сменных шкивов, позволяющих выбрать 27 различных шагов намотки в диапазоне 0,31 – 1,0 мм или 54 шага намотки в диапазоне 0,31 – 3,2 мм. Сам станок легко умещается на обычной кухонной табуретке, благодаря большому весу не требует дополнительного крепления.

Принцип работы

Прост до безобразия. Вал, на котором установлен каркас трансформатора, кинематически соединен с валом, по которому перемещается укладчик провода. Укладчик провода имеет втулку, внутри которой нарезана резьба. При вращении вала втулка перемещается и движет за собой направляющее устройство для провода. Скорость вращения вала определяется диаметрами шкивов, установленных на верхнем и нижнем валах, а скорость перемещения втулки кроме этого и шагом резьбы вала укладчика. Набор из 3-х тройных шкивов позволяет получить до 54 комбинаций шага укладки провода. Направление укладки изменяется перестановкой пассика соединяющего шкивы. Вращение вала с каркасом можно осуществлять вручную, а можно приспособить электродрель в качестве привода.

ДЕТАЛИ

Все размеры указаны как в оригинале.

Станина


Станина станка сварена из стальных листов. Основание станины выбрано толщиной 15 мм, боковины – толщиной 6 мм. Выбор обусловлен в первую очередь устойчивостью станка(чем тяжелее, тем лучше)

Перед сваркой боковины станины складываются вместе и производится сверление отверстий одновременно в обоих боковинах. После этого станины устанавливают на основание и привариваются к нему. В верхние и средние отверстия боковин вставляются бронзовые втулки, в нижние – подшипники.

Подшипники взяты от старого 5 дюймового дисковода. От перемещения подшипники и втулки с внешней стороны боковин фиксируются крышками.

Валы

Верхний вал, на котором крепится каркас катушки, изготовлен из прутка диаметром 12 мм. В этой конструкции все валы изготовлены из подходящих по диаметру валов от выслуживших свои сроки матричных принтеров, они изготовлены из хорошей стали, закалены, хромированы или отшлифованы.


Средний вал, на который опирается устройство подачи провода, также изготовлен из прутка диаметром 12 мм. Вал желательно отполировать.




Выбор диаметра нижнего вала – подающего, обусловлен необходимостью иметь шаг резьбы 1 мм, а нашлась только одна подходящая лерка 10х1,0. Желательно(в целях большей надежности) изготовить этот вал также диаметром 12 мм.


Втулка укладчика

Диаметр 20 мм, длина 20 мм, внутренняя резьба такая же как на нижнем валу М12х1,0 (в оригинале – М10х1,0)

Шкивы

Шкивы выполнены тройными, т.е. по 3 канавки разного диаметра в одном блоке. Диаметры выбраны так, чтобы наиболее оптимально перекрыть необходимый диапазон сечений провода.


Выточены из стали, комбинация шкивов позволяет получить 54 различных шагов намотки провода. Ширина канавки для пассика выбирается исходя из имеющихся пассиков, в конкретном случае 6 мм. Обратите внимание: общая толщина шкивов должна быть не более 20 мм. Если толщина шкивов больше – необходимо увеличить длину левых хвостовиков нижнего и верхнего вала (диаметр которых 8 мм, длина 50 мм).

При необходимости можно изготовить одинарные шкивы соответствующих диаметров. Выбранные диаметры шкивов обеспечивают намотку провода с 54 различными шагами.

Таблица шагов

В строках указаны диаметры ведущих шкивов, в колонках – диаметры ведомых шкивов. В ячейках таблицы – шпаг намотки провода.


Данная таблица только ориентировочная, поскольку зависит от точности изготовления шкивов, диаметра пассика и шага резьбы на нижнем(подающем валу). После изготовлении всего станка необходимо уточнить получившиеся соотношения методом пробной намотки и составить аналогичную таблицу. Неточность при изготовлении не скажется на работоспособности, другие соотношения диаметров приведут к другим шагам намотки. Но большое количество комбинаций позволит подобрать нужный шаг в любом случае. Если необходимо делать намотку более тонким проводом, можно изготовить еще один тройной шкив с диаметрами например 12, 16 и 20 мм. Наличие такого шкива еще больше расширит ассортимент применяемого провода (начиная с диаметра 0,15 мм).

Укладчик провода.


Чертеж пластин укладчика


Выполнен из 3-х пластин соединенных между собой винтами М4. Диаметр отверстий 20 мм. Отверстие в верхней части диаметром 6 мм для винта регулировки натяжения.

Внутренняя пластина – стальная, в нижнее отверстие вваривается стальная втулка диаметром 20 мм, длиной 20 мм и с внутренней резьбой 12х1,0. В верхнее отверстие вставляется фторопластовая втулка внешним диаметром 20мм и внутренним диаметром 12,5 мм, Длина втулки 20 мм. Пластины стягиваются между собой 2-мя винтами М4, на рисунке отверстия для них не показаны.

В паз между внешними пластинами вклеивается желобок из кожи толщиной 1,8-2 мм, он способствует выпрямлению и натяжению провода. Для регулировки натяжения в верхней части укладчика устанавливается винт или мини струбцина, стягивающая верхнюю часть внешних пластин в зависимости от диаметра провода и необходимого натяжения.

В задней части станины устанавливается откидной кронштейн для катушки с проводом, необязательная, но удобная вещь.

Привод

В качестве привода применена шестерня большого диаметра, к которой приклепана рукоятка. На правой боковине станины (по месту) установлен узел фиксации и вспомогательного привода, представляющий вал с шестерней, закрепленный на отдельном кронштейне с цанговым зажимом и выступающей осью. Ось можно закрепить в патроне аккумуляторного шуруповерта или электродрели и сделать таким образом электропривод. При намотке толстого провода можно на оси закрепить ручку, тогда наматывать даже толстую трубку будет легче. Цанговый зажим позволяет надежно зафиксировать вал с наматываемой катушкой, если по каким то обстоятельствам приходится прервать намотку на длительное время.


Счётчик витков.

На шестерне верхнего вала закреплен магнит, а на правой боковине – геркон, выводы которого соединены с контактами кнопки «=» калькулятора.

Все остальные мелкие детали и детальки устанавливаются по месту и делаются из чего бог пошлет.

На последнем фото видно что катушка с проводом размещена на отдельном валу. Вал установлен на 2-х рычагах, которые можно поднять вверх, тога они сложатся внутрь станка. Это сделано, чтобы станок во время своего бездействия не занимал много места.

Работа на станке.

Хотя и так видно, что и как делается, опишу порядок работы. Незначительная сложность установки каркасов и кажущаяся сложность смены направления укладки компенсируются простотой станка.

Снять верхний шкив, выдвинуть верхний вал вправо на необходимую для установки каркаса длину. Установить на вал правый диск, затем оправку катушки и на оправку надеть каркас катушки или трансформатора. Установить левый диск, навинтить гайку и вставить вал в левую втулку. Установить на место и закрепить верхний шкив (соответствующий таблице для намотки первичной обмотки).

Вставить в отверстие на верхнем валу шплинт или гвоздик, отцентрировать каркас на оправке и зажать каркас с оправкой с помощью гайки.

Установить на подающий вал нужный (для намотки первичной обмотки) шкив.

Вращая шкив подающего вала установить укладчик против правой или левой щечки каркаса катушки. Одеть пассик на шкивы. Если укладка провода будет производиться слева направо пассик одевается «кольцом», если укладку провода нужно делать справа налево – пассик одевается «восьмеркой».

Провод продевается под дополнительным валом, затем укладывается снизу вверх в кожаный желобок укладчика и закрепляется на каркасе. Зажимами в верхней части укладчика регулируется натяжение провода так, чтобы он плотно наматывался на каркас.

На калькуляторе нажимают 1 + 1. Теперь с каждым оборотом вала с каркасом калькулятор будет прибавлять 1, то есть будет считать витки провода. Если нужно отмотать несколько витков нажмите – 1 и с каждым оборотом вала показания калькулятора будут уменьшаться на 1.


Во время намотки провода следите за укладкой витков, при необходимости поправляя витки на каркасе. По достижении проводом противоположной щечки каркаса зажмите цанговый зажим и поменяйте положение пассика с «кольца» на «восьмерку» или наоборот. Отпустив цанговый зажим, подложите под провод прокладочную бумагу и продолжайте намотку.

При необходимости изменить толщину провода подберите соотношение шкивов под требуемый шаг намотки.

Ну вот и все. Прощу прощения за низкое качество фотографий, но надеюсь, что все вам станет понятно из приведенных фото и чертежей.

Н. Филенко

www.freeseller.ru

Станок для намотки тороидальных трансформаторов своими руками — studvesna73.ru

Зарегистрирован: 11 ноя 2013, 00:48
Сообщения: 470
Откуда: Кіев

Всем доброго времени суток! Решил сделать автоматическую транцматолку, так как мое хобби ( я делаю ламповые преампы и ламповые конденсаторные микрофоны ) постоянно требуют нестандартных трансформаторов.

В качестве станины, решил использовать станину от старого матричного принтера, который стоял в терминале, достал списанный на работе.

Там же, и тоже от терминала достал моторчик с редуктором, и еще електромеханический счетчик — подаешь питание ( импульс) на контакты, он клацает и переворачивает циферку. есть кнопка обнуления

Если с приводом который будет вращать каркас все понятно, то с приводом каретки укладчика у меня полный ступор — не знаю как управлять шаговым двигателем.
Принцип понимаю, а вот конкретной реализации нет.


01.jpg [ 64.76 Кб | Просмотров: 64668 ]

Задумал я вот что — взять вал, нарезать на нем резьбу М6. шаг резьбы 1 мм.
Далее — берем ШД, смотрим сколько у него на оборот шагов ( допустим 200 ) тогда 100 шагов это пол оборота = сдвиг на 0,5 мм, 50 шагов,= сдвиг на 0,25 мм, 25 шагов= = сдвиг на 0,125 мм, и т.д.
Вопрос — как лучше сделать контроллер? Я в этих микросхемах абсолютно не коппенгаген

И еще одно — есть вот такие ШД, как узнать сколько шагов ему нужно на один оборот?

bens
Может речь идёт о ремонте и перемотке сгоревших силовых трансформаторов. Они всё ещё используются в технике прошлых лет выпуска и даже в современной аудиотехнике.
А насчёт ламп, так, я как-то заглядывал на сайт к Клячину, он вроде освоил ламповые безтрансформаторные усилители.

Значит, объясняю по пунктам:
1- намотать такую куйню, как мотает эта китаянка, я тоже могу — шуруповертом за 20 минут.
2- мне нужно мотать — 1 высококачественные микрофонные трансформаторы, 2 выходные трансформаторы. ( витков там очень много, и провод, в случае микрофонных трансов 0,06 — такое «руцями9quot; быстро не помотаешь )
Силовые нет смысла млтать совершенно. на заводе, напрмер, на «Киевприбор9quot; мне мотатют по моему ТЗ, любой транс за пару дней, и 55- 100 гривен ( зависит от мощности)
А вот мелочевку, требующую секционирования, межслойной изоляции ( причем с применеием специальных материалов) и выходные трансы, поручить постороннему человеку — нереально.
Не знаю, что там освоил Клячин, но лучше хорошего трансформатора, ничего быть не может, априори.

Но, механизм натяжения провода всё равно потребует изготовления точной механики. С учётом же того, что в современных трансформаторах витковое немного, то нужно иметь достаточный объём заказов, чтобы сложная конструкция оказалось рентабельной.

1- какая еще точная механика? Самый простой вариант — делаем так же как в катушечных магнитофонах — на вал, на который крепиться катушка с проводом) ставиться коллекторный двигатель, постоянного тока ( небольшого размера и мощности) который через регулятор запускаеться в обратную сторону. Вот таким во «высокоточным механизмом» и натягиваем провод. Это все уже реально опробовано,
и никаких проблем с этим нет — проблемма у меня только с ШД, который должен управлять кареткой укладчика.
2- Никакого «объема заказов» мне иметь не нужно. один микрофонный транс, стОит от 50 евро. вот и подумайте, сколько я сэкономлю за год ( а за год, я делаю до 10 микрофонов. + преампы)

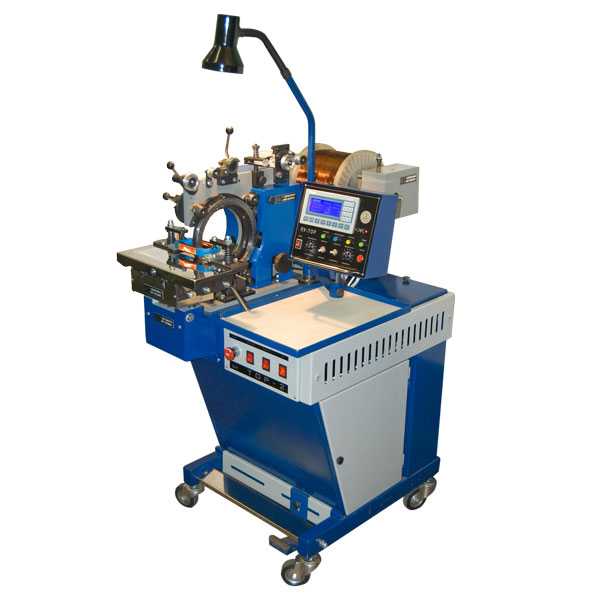

Станок тороидальной намотки ТОР-2

Станок тороидальной намотки предназначен для изготовления тороидальных (о-образных) трансформаторов (импульсных, выходных, высоковольтных). Производство трансформаторов один из самых трудоемких процессов изготовления электротехнического оборудования, потому что сделать тороидальный трансформатор без специального моточного оборудования соблюдая параметры намотки очень сложно. Предприятия, изготавливающие электротехническую продукцию, пользуются услугами намотки трансформаторов сторонних фирм, или могут купить свое оборудование для намотки трансформаторов, дросселей, катушек индуктивности. Станок тороидальной намотки со сменными головками, в отличии от другого моточного оборудования позволяет произвести намотку и изолирование трансформаторов для различных электротехнических изделий. Основное применение станка — это намотка трансформаторов. но он может применяться как оборудование для намотки катушек и как оборудование для намотки дроссселей.
Станок ТОР-2 может оснащаться любой из следующих намоточных головок:

  • НГЗ 220 — намоточная головка с зубчатым приводом (намотка трансформаторов толстым проводом),
  • НГБ 220 — намоточная головка с бегунком (намотка трансформаторов тонким проводом),
  • НГР 220 – намоточная головка с ременным приводом (намотка небольших по размеру трансформаторов),
  • НГИ 220 — лентонамоточная головка (изолирование трансформаторов).

Общие технические характеристики на станок тороидальной намотки ТОР-2 с различными намоточными головками:

  1. Габариты: длина — 620 мм, ширина — 550 мм, высота — 1200 мм
  2. Электропитание — 220 В. 50 Гц
  3. Привод намоточной головки — асинхронный двигатель до 1 кВт/ч
  4. Привод сердечника — шаговый двигатель
  5. Вес, не более — 100 кг
  6. Вариант монтажа — напольный
  7. Объем памяти – до 100 программ
  8. Взаимозаменяемые сматывающие устройства: сматывающее устройство для изоленты, инерционное сматывающее устройство — до 25 кг, безинерционное сматывающее устройство
  9. Контроль шага намотки полностью автоматизирован
  10. Контроль реверсивной намотки — автоматический
  11. Ускорение — автоматическое
  12. Замедление — автоматическое
  13. Остановка для отвода — автоматическая
  14. Контроль сектора обмотки — автоматический
  15. Намотка изоленты — автоматическая

Станок тороидальной намотки ТОР-2 с намоточной головкой НГБ 220

  1. Диапазон наматываемых проводов — 0,1. 0,5 мм
  2. Скорость намотки — до 600 об/мин
  3. Диаметр магазина (шпули) — 220 мм
  4. Мах внешний диаметр трансформатора — до 200 мм
  5. Min внутр. диаметр трансформатора — до 15 мм
  6. Высота трансформатора — до 90 мм

Станок тороидальной намотки ТОР – 2 с намоточной головкой НГР 220

  1. Диапазон наматываемых проводов — 0,25. 1,5 мм.
  2. Скорость намотки — до 600 об/мин.
  3. Диаметр магазина (шпули) — 220 мм.
  4. Мах внешний диаметр трансформатора — до 200 мм.
  5. Min внутр. диаметр трансформатора — до 8 мм.
  6. Высота трансформатора — до 90 мм.

Станок тороидальной намотки ТОР-2 с намоточной головкой НГЗ 220

  1. Диапазон наматываемых проводов — 0,3. 2,0 мм
  2. Скорость намотки — до 200 об/мин
  3. Диаметр магазина (шпули) — 220 мм
  4. Мах внешний диаметр трансформатора — до 200 мм
  5. Min внутр. диаметр трансформатора — до 25 мм
  6. Высота трансформатора — до 90 мм

Станок тороидальной намотки ТОР-2 с изолировочной головкой НГИ 220

  1. Ширина изоленты — 10. 30 мм
  2. Скорость намотки — до 200 об/мин
  3. Диаметр магазина (шпули) — 220 мм
  4. Мах внешний диаметр трансформатора — 200 мм
  5. Min внутр. диаметр трансформатора — 30 мм
  6. Высота трансформатора — 90 мм

Технико-экономические преимущества станка ТОР-2 с различными головками для намотки трансформаторов

  • стоимость оборудования, а также запасных частей и комплектующих на порядок ниже любых аналогичных импортных моделей моточного оборудования
  • производительность моточного оборудования, скорость намотки трансформаторов и изолировки трансформаторов на 30% выше импортных аналогов
  • гарантийное и послегарантийное обслуживание данного оборудования
  • территориальная близость и доступность Производителя к Заказчику
  • возможность освоения оператором данной модели и программного обеспечения за минимальный промежуток времени
  • возможность вносить конструктивные изменения по тех. заданию Заказчика под конкретные условия производства

Мы можем подобрать для вас обрудование для намотки по техническому заданию

Скачать техническое задание (.doc) (48 КБ)

Намотать трансформатор своими руками – процесс не столько сложный, сколько длительный, требующий постоянной концентрации внимания.

Тем, кто приступает к такой работе в первый раз, бывает трудно разобраться, какой материал использовать и как проверить готовый прибор. Пошаговая инструкция, представленная ниже, даст новичкам ответы на все вопросы.

Подбор необходимых инструментов

Прежде чем приступить непосредственно к намотке, необходимо запастись всеми необходимыми для выполнения работы приспособлениями и инструментами:

  • Из двух стоек, скрепленных деревянной доской, и металлического прута между ними, имеющего форму рукояти, изготовить своеобразный вертел. Прут следует выбирать не толще 1 см и вставлять между стойками таким образом, чтобы его ось пронизывала каркас будущего устройства насквозь.

Чаще всего для таких целей используют колодку из дерева, в которой проделывают отверстие для оси и «подгоняют» под размеры каркаса. Если под рукой окажется дрель – сделать это будет гораздо проще.

Дрель нужно укрепить так, чтобы она находилась параллельно столу, а ее рукоять можно было свободно вращать. В патрон дрели следует вставить прут, предварительно надев на него колодку с закрепленным на ней каркасом трансформатора.

Предпочтение лучше отдать пруту с резьбой, в этом случае колодку можно будет зафиксировать зажатием гайками с обеих сторон. В случаях, когда зажать каркас удается гайками, пластинами из текстолита или деревянными дощечками, в использовании колодки нет необходимости.

  • Механизм для намотки может заменить индуктор от телефона. станок для ниточных шпулей, прибор для перемотки пленки или какое-либо подобное устройство. Главное, чтобы процесс шел плавно, без срывов.
  • Еще одним приспособлением, без которого намотать трансформатор самостоятельно будет невозможно, является устройство для размотки. Обычно приборы такого рода работают по тому же принципу, что и приборы для намотки, разница лишь в том, что в данном случае можно обойтись без вращающей ручки .
  • Для подсчета числа витков понадобится отдельное устройство, например, счетчик воды, спидометр от велосипеда, электрический счетчик. Чтобы устройство заработало, его необходимо соединить с наматывающим станком гибким валиком. Если найти подобный прибор не удастся, то витки можно сосчитать устно.
  • Виды и способы, направления намотки обмоток трансформатора представлены на фото:

    Изоляция слоев обмотки

    В некоторых случаях между проводами требуется вставить прокладки для изоляции. Чаще всего для этого используют конденсаторную или кабельную бумагу.

    Середину соседних трансформаторных обмоток следует изолировать сильнее. Для изоляции и выравнивания поверхности под следующий слой обмотки потребуется специальная лакоткань. которую нужно обернуть с обеих сторон бумагой. Если лакоткани не найдется, то решить проблему можно с помощью все той же бумаги, сложенной в несколько слоев.

    Бумажные полосы для изоляции должны быть шире обмотки на 2-4 мм.

    Для проверки неисправности трансформатора. прежде всего надо определить выводы всех его обмоток. Полезные советы о том, как проверить трансформатор мультиметром на работоспособность, читайте в следующей статье.

    В этой публикации мы отвечаем на вопросы: для чего нужен блок питания 12в для светодиодной ленты.

    Напряжение в наших электросетях оставляет желать лучшего. Как выбрать стабилизатор для дома 220в, узнайте из этого материала .

    Алгоритм действий

    1. Провод с катушкой закрепить в устройстве намотке. а каркас трансформатора – в устройстве намотки. Вращения делать мягкие, умеренные, без срывов.
    2. Провод с катушки опустить на каркас.
    3. Между столом и проводом оставить минимум 20 см. чтобы можно было расположить на столе руку и фиксировать провод. Также на столе должны находиться все сопутствующие материалы: наждачная бумага, ножницы, бумага для изоляции, включенный паяльный инструмент, карандаш или ручка.
    4. Одной рукой плавно вращать намоточное устройство, а второй – фиксировать провод. Необходимо, чтобы провод ложился ровно, виток к витку.
    5. Трансформаторный каркас заизолировать. а выведенный конец провода продеть сквозь каркасное отверстие и ненадолго зафиксировать на оси намоточного устройства.
    6. Намотку следует начинать без спешки: необходимо «набить руку», чтобы получалось укладывать обороты друг рядом с другом.
    7. Нужно следить, чтобы угол провода и натяжение были постоянными. Мотать каждый последующий слой «до упора» не следует, т. к. провода могу соскользнуть и провалиться в каркасные «щечки».
    8. Счетное устройство (если есть) установить на ноль либо внимательно считать витки устно.
    9. Изолирующий материал склеить или прижать мягким кольцом из резины.
    10. Каждый последующий оборот на 1-2 витка делать тоньше предыдущего.

    О намотке катушек трансформатора своими руками смотрите в видео-ролике:

    Соединение проводов

    Если в ходе наматывания произойдет разрыв, то:

    • тонкие провода (тоньше 0,1 мм) скрутить и заварить;
    • концы проводов средней толщины (менее 0,3 мм) следует освободить от изоляционного материала на 1-1.5 см, скрутить и спаять;
    • концы толстых проводов (толще 0,3 мм) нужно немного зачистить и спаять без скрутки;
    • место спайки (сварки) заизолировать.

    Важные моменты

    Если для намотки используется тонкий провод, то количество витков должно превышать несколько тысяч. Сверху обмотку необходимо защитить бумагой для изоляции или дерматином.

    Если трансформатор обмотан толстым проводом, то наружная защита не требуется.

    После того, как с намоткой будет закончено, необходимо испытать трансформатор в действии. для этого следует подключить к сети его первичную обмотку.

    Чтобы проверить прибор на возникновение коротких замыканий, следует последовательно подключить к источнику питания первичную обмотку и лампу.

    Степень надежности изоляции проверяется посредством поочередного касания выведенным концом провода каждого выведенного конца сетевой обмотки.

    Проводить испытание трансформатора следует очень внимательно и осторожно, дабы не попасть под напряжение повышающей обмотки.

    Если неукоснительно следовать предложенной инструкции и не пренебрегать ни одним из пунктов. то намотка трансформатора вручную не будет представлять никаких сложностей, и справиться с ней сможет даже новичок.

    Выбор бензиновых пил определяется несколькими критериями. Одним из них является шаг цепи бензопилы. Этот параметр определяет возможности оборудования скорость распиловки материалов и должен соответствовать мощности двигателя, только в этом случае удастся продлить срок эксплуатации инструмента и сократить удельный расход ГСМ.

    При длительном использовании бензопилы ее отдельные узлы могут выходить из строя. Чаще всего необходим ремонт масляного насоса бензопилы. Обусловлено это тем, что в процессе пиления образуется большое количество стружки, которая может попадать в рабочий механизм.

    К наступлению зимы можно попробовать сделать снегоуборщик из бензопилы своими руками. Это избавит мужчину от монотонного труда с использованием лопаты и ускорит процесс очистки в несколько раз.

    Для преобразования тока на сегодняшний день используют разнообразные устройства Тороидальный трансформатор – это наиболее распространенное устройство, которое применяется не только для сварочного аппарата. Намотка тороидального трансформатора считается популярной услугой.

    Чтобы выполнить намотку тороидального трансформатора в домашних условиях, вам следует прочесть нашу инструкцию.

    Конструкция трансформатора

    Этот замечательный трансформатор был изготовлен еще Фарадеем. Тороидальный автотрансформатор – это специальный прибор, который предназначен для преобразования переменного тока. Использовать их можно в разнообразных линейных установках. Это электромагнитное устройство может быть однофазным и трехфазным.

    На этом фото вы сможете увидеть, что конструкция состоит из следующих элементов:

    1. Металлический диск, который изготовлен из рулонной магнитной стали.
    2. Специальные резиновые прокладки.
    3. Выводы первичной обмотки.
    4. Вторичная обмотка.
    5. Изоляция, которая располагается между обмотками.
    6. Экранирующая обмотка.
    7. Дополнительный слой, который располагается между первичной и экранирующей обмоткой.
    8. Первичная обмотка.
    9. Изоляционное покрытие сердечника.
    10. Тороидальный сердечник.
    11. Предохранитель.
    12. Крепежные элементы.
    13. Слой покрывной изоляции.

    Чтобы соединить обмотки производитель использует магнитопровод. Этот тип преобразователя квалифицируется по: назначению, охлаждению и типу магнитопровода. По назначению можно разделить на импульсный, силовой и частотный преобразователь. По охлаждению трансформаторы воздушными или масляными. Если вам будет интересно, тогда можете прочесть про тороидальный трансформатор .

    Устройство этого типа может использоваться в стабилизаторах или системах охлаждения. Главным отличием конструкции будет считаться количество обмоток, которое содержит трансформатор. Кольцевая форма считается наиболее распространенной. В этом случае намотка тороидального преобразователя выполняется равномерно. Благодаря этому расположению катушек преобразователь охлаждается быстро и не будет нуждаться в использовании кулеров.

    Достоинства тороидального трансформатора

    Если вы планируете использовать тороидальный трансформатор, тогда помните, что он может иметь ряд преимуществ:

    1. Конструкция имеет небольшие габариты.
    2. Сигнал на торе считается достаточно сильным.
    3. Обмотки могут иметь небольшую длину. Но из-за этого при работе вы сможете услышать определенный фон.
    4. Простота в самостоятельной установке.

    Преобразователь может использоваться, как сетевой трансформатор, зарядное устройство или блок для галогенных ламп. При необходимости вы можете прочесть про принцип действия трансформатора тока .

    Если вы желаете получить детальную информацию о том, как выполнить намотку тороидального трансформатора своими руками, тогда необходимо посмотреть видео, которое расположено ниже:

    Намотка тороидального трансформатора

    Изготовление тороидального трансформатора может выполнить, даже молодой электрик. Намотка не представляет ничего сложного. Вот инструкция, которая поможет узнать, как правильно мотать тороидальный магнитопровод для полуавтомата:

    • Для намотки трансформатора на ферритовом сердечнике, вам необходимо использовать специальный станок. Он позволяет значительно ускорить работу и при этом вы легко сможете уменьшить вероятность соскока железа. Его можно выполнить по типу зажима для накрутки провода.
    • Латры, которые нужны для намотки должны иметь одинаковые размеры. При наматывании вам необходимо следить, чтобы между витками не было свободного места. Если силовой трансформатор будет иметь небольшие щели, тогда их можно заполнить железными листами от другого трансформатора.

    • После намотки железа необходимо приварить специальные выводы. Чтобы приварить изделие будет достаточно 2 или 3 сварочных точки.
    • Теперь вам необходимо промазать торцы магнитопровода с помощью эпоксидного клея. При необходимости кромки можно округлить.
    • Поверх усилителя вам следует намотать изоляцию. Чтобы выполнить намотку можно использовать лист картона. Присоединить его можно с помощью малярного скотча. Повторить это действие необходимо по всей площади картона.
    • Теперь вы можете намотать изоленту, которая выполнена из текстиля. Поверх слоя также можно использовать малярный скотч.
    • К последнему этапу относится намотка провода выбранного сечения. Рассчитать количество витков вы сможете с помощью специальной программы. После накрутки изделие необходимо покрыть лаком NC.

    • Изоляция для тороидального трансформатора должна быть выполнена из лакоткани или текстильной изоленты. Эта обмотка называется вторичной и ее также следует покрыть лаком. Это действие следует продолжать до появления необходимого уровня витков.

    • Провод для вторичной обмотки обычно имеет большое сечение. Если сетевой трансформатор нужен для дуговой сварки, тогда в конце следует добавить необходимое количество витков.

    Один виток способен переносить 0,84 Вольт. Схема намотки тороидального трансформатора выполняется следующим образом:

    Так вы сможете легко самостоятельно сделать тороидальный трансформатор 220 на 24 вольта. Эту схему вы легко сможете подключить, как для дуговой, так и для полуавтоматической сварки. Все параметры необходимо рассчитывать исходя из сечения провода. Характеристики устройства также позволяют производить ступенчатую регулировку. Среди его достоинств можно встретить достаточно высокую производительность и доступность.

    Купить тороидальный трансформатор HBL-200 можно практически в любом городе. На фото ниже вы сможете увидеть стоимость преобразователя:

    Надеемся, что наша информация будет полезной и вы сможете правильно выполнить намотку тороидального трансформатора. Как видите, намотка тороидального трансформатора не занимает много времени.

    studvesna73.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
