7. Нанесение размеров (гост 2.307-2011)

Все изображения сопровождаются нанесением
размеров. При нанесении размеров следует
руководствоваться основными положениями
ГОСТ 2.307-2011 «Нанесение размеров и
предельных отклонений».

Основанием для определения величины
изображенного изделия и его элементов
служат размерные числа, указанные в
графическом документе. Числовое значение
проставляемого размера должно
соответствовать его натуральной величине
(действительному значению) независимо
от принятого масштаба изображения. На
учебных чертежах наносятся только
номинальные значения размеров без
указания их предельных отклонений.

Линейные размеры указываются на чертеже
в миллиметрах без обозначения единицы
измерения, угловые – в градусах, минутах.

Размеры в графических документах
указывают размерными числами и размерными
линиями.

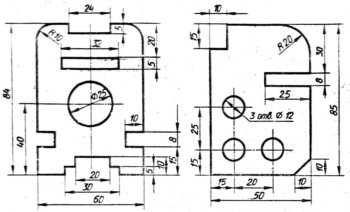

При нанесении размера прямолинейного
отрезка размерную линию проводят
параллельно этому отрезку, выносные
линии – перпендикулярно размерным
(риc.7).

Рис.
7. Правила простановки размеров на
чертеже

Размерные
линии предпочтительно наносить вне
контура изображения. Не допускается
использовать линии контура, осевые,
центровые и выносные линии в качестве
размерных. Необходимо избегать пересечения
размерных и выносных линий.Размерную
линию с обоих концов ограничивают
стрелками, упирающимися в выносные
линии.Форма
стрелки и примерное соотношение размеров
ее элементов показаны на рис. 8.

Рис.
8. Изображение стрелок на чертеже

Выносные линии проводят от линий видимого
контура. Выносные линии должны выходить
за концы стрелок размерной линии на 1…5
мм.

Расстояние между линией контура и
размерной линией выбирается в зависимости
от размеров изображения и насыщенности
чертежа. Минимальное расстояние между
размерной линией и линией контура должно
быть 10 мм, а минимальное расстояние
между параллельными размерными линиями
– 7 мм.

Размерные числа наносят над размерной
линией возможно ближе к ее середине.
При нанесении нескольких параллельных
размерных линий размерные числа следует
располагать в шахматном порядке (рис.
7).

Если для нанесения стрелок и размерных
чисел недостаточно места, то их наносят
одним из способов, показанных на рис.
9. При недостатке места для стрелок на
размерных линиях, расположенных цепочкой,
стрелки допускается заменять засечками
длиной 1-3мм, наносимыми под углом 45° к
размерным линиям или четко наносимыми
точками (рис. 9). При недостатке места
для стрелки из-за близко расположенной
контурной или выносной линии последние
допускается прерывать.

Рис.
9. Размерные линии

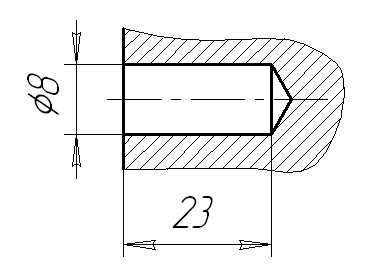

Размерные числа не допускается разделять
или пересекать какими-то ни было линиями
чертежа. В месте нанесения размерного
числа осевые, центровые линии и линии
штриховки прерывают (рис. 10).

Рис.
10

Размеры, относящиеся к одному и тому же
конструктивному элементу (пазу, выступу,
отверстию и т.д.), рекомендуется
группировать в одном месте, располагая
их на том изображении, на котором
геометрическая форма данного элемента
показана наиболее полно (рис. 11).

Рис.
11. Группировка размеров

При нанесении размера дуг указывают ее
радиус, для окружности – диаметр. Перед
размерным числом радиуса помещают
прописную латинскую букву «R»,
(например,R20),
перед размерным числом диаметра – знак
«» (например,20).

В случае выполнения изображения детали
со сферической поверхностью, если ее
трудно отличить от других поверхностей,
допускается при нанесении размера
диаметра (радиуса), сферы наносить слово
«Сфера» или знак «»
(например,Сфера R15
или
40).

Квадрат на чертеже определяют двумя
размерами его сторон или одним размером
со знаком «»
(рис. 12). Диагонали на грани элемента,
проведенные тонкими линиями, условно
обозначают плоскость.

Размеры фасок под углом 45º наносят, как
показано на рисунке 12а. Ширина фаски
и угол объединяют в один размер, используя
знак «×».

Размеры фасок под другими углами
указывают раздельно линейным и угловым
размерами (на рис.12атак указаны
размеры фаски под углом 30º при ширине
фаски 3мм) или двумя линейными размерами
(рис.12б).

Рис.
12 а Рис.
12 б

Если вид или разрез симметричного
предмета или отдельных симметрично
расположенных элементов изображают
только до оси симметрии или с обрывом,
то размерные линии, относящиеся к этим
элементам, проводят с обрывом, и обрыв
размерной линии делают дальше оси или
линии обрыва предмета (рис. 13).

Рис.
13. Простановка размеров с обрывом

Общее количество размеров должно быть
минимальным, но достаточным для
изготовления и контроля изделия. Размеры
одного и того же элемента на чертеже
повторять не допускается. Размеры
нескольких одинаковых элементов изделия,
как правило, наносят один раз с указанием
на полке линии-выноски или под ней
количества этих элементов (рис. 14). При
этом для элементов, равномерно
расположенных по окружности (например,
отверстий), угловые размеры между ними
не ставят при условии, что один из этих
элементов лежит на одной из осей симметрии
(рис. 14 а). Указывается только размер
диаметра окружности, на которой
расположены центры отверстий на рис.
14а. Если ни одно из отверстий не
лежит на оси симметрии, то следует
задавать угол до первого элемента (рис.
14б).

Рис.
14 а Рис.
14 б

studfiles.net

Нанесение размеров (гост 2.307-68)

Стандарт
устанавливает правила нанесения размеров
и предельных отклонений на чертежах и
других технических документах на изделия
всех отраслей промышленности и
строительства. В настоящих указаниях
рассматриваются только основные правила
нанесения размеров. Более подробную
информацию можно получить непосредственно
в стандарте.

Основные
требования:

  • Основанием
    для определения величины изображенного
    изделия и его элементов служат размерные
    числа, нанесенные на чертеже.

  • Общее
    количество размеров на чертеже должно
    быть минимальным, но достаточным для
    изготовления и контроля изделия.

  • Размеры,
    не подлежащие выполнению по данному
    чертежу и указываемые для большего
    удобства пользования чертежом, называются
    справочными.

  • Справочные
    размеры на чертеже отмечают знаком
    “*”, а в технических требованиях
    записывают: “* Размеры для справок”.

  • Не
    допускается повторять размеры одного
    и того же элемента на разных изображениях,
    в технических требованиях, основной
    надписи и спецификации. Исключение
    составляют справочные размеры.

  •  Линейные
    размеры и их предельные отклонения на
    чертежах и в спецификациях указывают
    в миллиметрах, без обозначения единицы
    измерения.

  • Размеры
    на чертежах не допускается наносить в
    виде замкнутой цепи, за исключением
    случаев, когда один из размеров указан
    как справочный.

Нанесение размеров

  • Размеры на чертежах указывают размерными
    числами и размерными линиями.

  • При
    нанесении размера прямолинейного
    отрезка размерную линию проводят
    параллельно этому отрезку, а выносные
    линии – перпендикулярно размерным
    (рис. 3).

  • При
    нанесении размера угла размерную линию
    проводят в виде дуги с центром в его
    вершине, а выносные линии – радиально
    (рис. 4).

Рис.3 Размеры
прямолинейных отрезков
Рис.4 Нанесение углового размера

  • При
    нанесении размера дуги окружности
    размерную линию проводят концентрично
    дуге, а выносные линии – параллельно
    биссектрисе угла, и над размерным числом
    наносят знак “”
    (рис. 5).

  • Размерную
    линию с обоих концов ограничивают
    стрелками, упирающимися в соответствующие
    линии (выносные линии, линии контура,
    осевые и центровые линии).

  • Величины
    элементов стрелок размерных линий
    выбирают в зависимости от толщины линий
    видимого контура и вычерчивают их
    приблизительно одинаковыми на всем
    чертеже. Форма стрелки и примерное
    соотношение ее элементов показаны на
    рис. 6. Длина стрелки должна быть равна
    (6…10) S,
    где S
    – толщина линии видимого контура.

Рис.
5. Нанесение размера дуги

Рис. 6. Вид и
размеры элементов размерной стрелки

  • На
    строительных чертежах взамен стрелок
    допускается применять засечки на
    пересечении размерных и выносных линий.

  • Размерные
    линии предпочтительно наносить вне
    контура изображения.

  • Выносные
    линии должны выходить за концы стрелок
    размерной линии на 1…5 мм.

  • Минимальное
    расстояние от линии контура до
    параллельной ей размерной линии должно
    быть 10 мм, минимальное расстояние между
    параллельными размерными линиями – 7
    мм.

  • Необходимо
    избегать пересечения размерных линий
    какими-либо другими линиями.

  • Не
    допускается использовать линии контура,
    осевые, центровые и выносные линии в
    качестве размерных.

  • Если
    вид или разрез симметричного предмета
    или отдельных симметрично расположенных
    элементов изображают только до оси
    симметрии или с обрывом, то размерные
    линии, относящиеся к этим элементам,
    проводят с обрывом и обрыв размерной
    линии делают дальше оси или линии обрыва
    предмета (рис. 7).

  • При
    изображении изделия с разрывом размерную
    линию не прерывают (рис. 8).

Рис.9.
Нанесение размерных чисел

  • При
    нанесении размера диаметра внутри
    окружности размерное число смещают
    относительно середины размерной линии.

  • Размерные
    числа линейных размеров при различных
    наклонах размерных линий располагают,
    как показано на рис. 10.

  • Угловые
    размеры наносят так, как показано на
    рис. 11. В зоне, расположенной выше
    горизонтальной осевой линии, размерные
    числа располагаются над размерной
    линией со стороны выпуклости; в зоне
    расположенной ниже горизонтальной
    осевой линии – со стороны вогнутости.

Рис.
10. Расположение размерных чисел
линейных размеров в зависимости от
расположения размерных линий



Рис.
11. Расположение размерных чисел
угловых размеров



  • На
    рис. 10 и 11 штриховкой выделены зоны 300,
    в которых наносить размеры не
    рекомендуется. При необходимости
    нанести размер в пределах этих зон
    размерное число наносят на полке линии
    выноски.

  • Если
    для написания размерного числа
    недостаточно места над размерной
    линией, то размеры наносят так, как
    показано на рис.12; если недостаточно
    места для нанесения стрелок, то их
    наносят, как показано на рис. 13.

  • Если
    поверхность детали ограничена частью
    окружности, то на чертеже наносят или
    размер радиуса, или размер диаметра.

Рис.
12. Нанесение размерных чисел при
недостатке места над размерной линией
внутри изображения

Рис. 13. Нанесение
размерных стрелок

и
размерных чисел при не достатке места

  • Если
    дуга окружности, изображающая поверхность
    вращения детали, имеет в натуре угол
    больше 1800,
    то на чертеже всегда наносят диаметр.
    Для дуги окружности с углом меньшим
    или равным 1800,
    наносят радиус или диаметр в зависимости
    от того, как эта поверхность получается
    на производстве и насколько ясно
    характеризует ее тот или иной размер.

  • При
    нанесении размера радиуса перед
    размерным числом помещают прописную
    букву R.
    Размерную линию, проходящую через центр
    окружности, оканчивают одной размерной
    стрелкой, указывающую на дугу окружности
    (рис. 14). Способ нанесения определяется
    удобством чтения чертежа.

Рис.
14. Примеры нанесения размеров радиуса.

  • При
    указании размера диаметра (во всех
    случаях) перед размерным числом наносят
    знак ”
    “. Общая высота этого знака должна
    быть равна высоте размерного числа.
    Наклонная черта пересекает знак под
    углом примерно 750
    (рис.15).

а)
б)

Рис.
15. Рекомендации по нанесению размеров
диаметра окружности: а) правильно; б)
неправильно

  • Если
    деталь или ее элемент имеют сечение в
    виде квадрата, то размеры квадрата
    обозначают знаком “”,
    который наносят перед размерным числом
    стороны квадрата (рис. 16.).

  • Перед
    размерным числом, характеризующим
    конусность, наносят знак “”,
    острый угол которого должен быть
    направлен в сторону вершины конуса
    (рис. 17).

  • Перед
    размерным числом, определяющим уклон,
    наносят знак “”,
    острый угол которого должен быть
    направлен в сторону уклона (рис. 18).
    Полка линии-выноски, на которой
    проставляют значение уклона, должна
    быть параллельна линии, по отношению
    к которой рассчитывают его значение.

Рис. 17.
Нанесение размера конусности

Рис. 16.
Нанесение размера квадрата

Рис. 18.
Нанесение размера уклона

  • Если
    фаска (фаска есть коническое притупление
    угла между цилиндрической поверхностью
    детали и торцевой плоскостью) выполнена
    под углом 450,
    то размер ее указывают в виде произведения
    высоты конуса фаски и угла 450
    (рис. 19).

Рис.
19. Нанесение размера фаски, снятой под
углом 450

  • Фаски
    с углами, отличными от 450,
    указывают по общим правилам нанесения
    размеров, т.е. линейным и угловым
    размерами (рис. 22,а) или двумя линейными
    размерами (рис. 20,б).

а)
б)

Рис.
20. Нанесение размеров фасок, снятых под
углом, не равным 450

studfiles.net

Нанесение размеров (ГОСТ 2.307-68)




Стандарт устанавливает правила нанесения размеров и предельных отклонений на чертежах и других технических документах на изделия всех отраслей промышленности и строительства. В настоящих указаниях рассматриваются только основные правила нанесения размеров. Более подробную информацию можно получить непосредственно в стандарте.

Основные требования:

· Основанием для определения величины изображенного изделия и его элементов служат размерные числа, нанесенные на чертеже.

· Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия.

· Размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом, называются справочными.

· Справочные размеры на чертеже отмечают знаком “*”, а в технических требованиях записывают: “* Размеры для справок”.

· Не допускается повторять размеры одного и того же элемента на разных изображениях, в технических требованиях, основной надписи и спецификации. Исключение составляют справочные размеры.

· Линейные размеры и их предельные отклонения на чертежах и в спецификациях указывают в миллиметрах, без обозначения единицы измерения.

· Размеры на чертежах не допускается наносить в виде замкнутой цепи, за исключением случаев, когда один из размеров указан как справочный.

Нанесение размеров

· Размеры на чертежах указывают размерными числами и размерными линиями.

· При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии – перпендикулярно размерным (рис. 3).

· При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии – радиально (рис. 4).

Рис.3 Размеры прямолинейных отрезков Рис.4 Нанесение углового размера

· При нанесении размера дуги окружности размерную линию проводят концентрично дуге, а выносные линии – параллельно биссектрисе угла, и над размерным числом наносят знак ” ” (рис. 5).



· Размерную линию с обоих концов ограничивают стрелками, упирающимися в соответствующие линии (выносные линии, линии контура, осевые и центровые линии).

· Величины элементов стрелок размерных линий выбирают в зависимости от толщины линий видимого контура и вычерчивают их приблизительно одинаковыми на всем чертеже. Форма стрелки и примерное соотношение ее элементов показаны на рис. 6. Длина стрелки должна быть равна (6…10) S, где S – толщина линии видимого контура.


Рис. 5. Нанесение размера дуги



Рис. 6. Вид и размеры элементов размерной стрелки


· На строительных чертежах взамен стрелок допускается применять засечки на пересечении размерных и выносных линий.

· Размерные линии предпочтительно наносить вне контура изображения.

· Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм.

· Минимальное расстояние от линии контура до параллельной ей размерной линии должно быть 10 мм, минимальное расстояние между параллельными размерными линиями – 7 мм.

· Необходимо избегать пересечения размерных линий какими-либо другими линиями.

· Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

· Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом и обрыв размерной линии делают дальше оси или линии обрыва предмета (рис. 7).

· При изображении изделия с разрывом размерную линию не прерывают (рис. 8).




· Размерные числа наносят над размерной линией как можно ближе к ее середине (рис. 9.).

Рис.9. Нанесение размерных чисел



· При нанесении размера диаметра внутри окружности размерное число смещают относительно середины размерной линии.

· Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис. 10.

· Угловые размеры наносят так, как показано на рис. 11. В зоне, расположенной выше горизонтальной осевой линии, размерные числа располагаются над размерной линией со стороны выпуклости; в зоне расположенной ниже горизонтальной осевой линии – со стороны вогнутости.





Рис. 10. Расположение размерных чисел линейных размеров в зависимости от расположения размерных линий


Рис. 11. Расположение размерных чисел угловых размеров


· На рис. 10 и 11 штриховкой выделены зоны 300, в которых наносить размеры не рекомендуется. При необходимости нанести размер в пределах этих зон размерное число наносят на полке линии выноски.

· Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят так, как показано на рис.12; если недостаточно места для нанесения стрелок, то их наносят, как показано на рис. 13.

· Если поверхность детали ограничена частью окружности, то на чертеже наносят или размер радиуса, или размер диаметра.



Рис. 12. Нанесение размерных чисел при недостатке места над размерной линией внутри изображения

Рис. 13. Нанесение размерных стрелок
и размерных чисел при не достатке места



· Если дуга окружности, изображающая поверхность вращения детали, имеет в натуре угол больше 1800, то на чертеже всегда наносят диаметр. Для дуги окружности с углом меньшим или равным 1800, наносят радиус или диаметр в зависимости от того, как эта поверхность получается на производстве и насколько ясно характеризует ее тот или иной размер.

· При нанесении размера радиуса перед размерным числом помещают прописную букву R. Размерную линию, проходящую через центр окружности, оканчивают одной размерной стрелкой, указывающую на дугу окружности (рис. 14). Способ нанесения определяется удобством чтения чертежа.

Рис. 14. Примеры нанесения размеров радиуса.



· При указании размера диаметра (во всех случаях) перед размерным числом наносят знак ” “. Общая высота этого знака должна быть равна высоте размерного числа. Наклонная черта пересекает знак под углом примерно 750 (рис.15).

а) б)

Рис. 15. Рекомендации по нанесению размеров диаметра окружности: а) правильно; б) неправильно



· Если деталь или ее элемент имеют сечение в виде квадрата, то размеры квадрата обозначают знаком ” “, который наносят перед размерным числом стороны квадрата (рис. 16.).

· Перед размерным числом, характеризующим конусность, наносят знак ” “, острый угол которого должен быть направлен в сторону вершины конуса (рис. 17).

· Перед размерным числом, определяющим уклон, наносят знак ” “, острый угол которого должен быть направлен в сторону уклона (рис. 18). Полка линии-выноски, на которой проставляют значение уклона, должна быть параллельна линии, по отношению к которой рассчитывают его значение.

Рис. 17. Нанесение размера конусности
Рис. 16. Нанесение размера квадрата Рис. 18. Нанесение размера уклона

· Если фаска (фаска есть коническое притупление угла между цилиндрической поверхностью детали и торцевой плоскостью) выполнена под углом 450, то размер ее указывают в виде произведения высоты конуса фаски и угла 450 (рис. 19).

Рис. 19. Нанесение размера фаски, снятой под углом 450



· Фаски с углами, отличными от 450, указывают по общим правилам нанесения размеров, т.е. линейным и угловым размерами (рис. 22,а) или двумя линейными размерами (рис. 20,б).

а) б)

Рис. 20. Нанесение размеров фасок, снятых под углом, не равным 450











infopedia.su

Нанесение размеров на чертежах: ГОСТ, примеры классификации

Нанесение размеров на чертежах, ГОСТ 2.307 – 68 при этом служит основным документом для размерных чисел, выполняют по строгим правилам. С их помощью определяют элементы конструкции, перенесенные в плоскость по формам и расположениям на поверхности.

Конструктор отображает минимальное количество параметров, но достаточное, чтобы производитель смог изготовить по схеме контрольный продукт.

Общие сведения

Без размеров чертеж не имеет практической важности

По чертежу можно представить визуально предмет, но, когда на нем нет размеров, это просто рисунок, не имеющий практической важности.

В любом графическом исполнении детали, предполагаемой для производства, важными и ответственными элементами являются её размеры.

Чертежник просто переносит на кальку конструкторскую мысль, специалисту, разрабатывающему проект со сложными деталями.

Придется проставлять параметры каждого отдельного случая, где понадобятся не только знания стандартов, но и производства.

Госстандартом определено как законом условность надписей с нанесением размерных выносных линий и распределением цифровых значений.

Линейные размеры указывают на эскизе вместе с предельными отклонениями с использованием измерительных единиц в миллиметрах без их обозначения.

Когда они отличаются от мм, а нужны по техническим соображениям в см или м, тогда ставится рядом с числом и особая единица измерения. Возможно опустить такое указание, если это положение предусмотрено в установленном документальном порядке.

Наименованием для размеров служит обозначение в числах линий, углов, кривых — тех параметров, которые изображают определенные предметы с деталями и элементами.

Основные определения

На чертеже можно показать работоспособность каждого элемента

Технически различают размеры следующими категориями:

  • номинальными, получаемыми конструкторами из расчетов для определения жесткости и прочности, чтобы использовать материал как эксплуатационный, технологический, конструктивный;
  • действительными или измеренными фактически с допуском на погрешность;
  • предельными принимаются значения ограниченные рамками с действительными величинами или равными с ними.

Диапазон может выражать сборочную единицу, в которой части движутся и находятся неподвижными, в этом случае их называют:

  • сопряженными, а их очертание указывает на участок соприкасаемых поверхностей и положение;
  • свободными, показывающими в какой форме, находятся эти площади.

На чертеже также можно показать работоспособность каждого элемента или как использовать размер в производстве детали, применив габарит:

  • конструктивный, который появился посредством расчета;
  • технологический, поставленный для механической операции.

Чтобы легче было читать чертеж, его снабжают специальными знаками.

Какие предъявлены нормы к величинам

На наружную часть элемента наносят параметр с видимого участка, чтобы показать внутренний фрагмент, делают разрез.

При этом одну технологическую деталь изображают с одним размером, не повторяют его на других видах.

Если образовалась цилиндрическая или коническая поверхность их величины указывают на образующих линиях.

Не допускается пересекать в чертеже размерные и выносные очертания

Не допускается в чертеже пересекать размерные и выносные очертания.

Нельзя использовать в качестве размерного направления:

  • контурное;
  • осевое;
  • центровое;
  • выносное.

Размером служит выносная или размерная линия с наличием стрелок и текстом.

Контур от такой черты должен находиться в пределах 10 мм., а последующую границу располагают через 7 мм. Стрелка длиной чертится не меньше 2.5 мм., с выступающей выносной линией до 5 мм.

При виде, разрезе, сечении, когда оси выполнены обрывающими, то и размерную черту выполняют аналогично. Если расположено множество линий в параллельном порядке или концентрическом ряде, то числа на них пишут в виде шахматного размещения.

Возможно употребление полочной выноски в заштрихованных зонах чертежей.

Размер наносят в следующей последовательности:

  1. Начинают обозначать с поэлементных параметров в каждой площади, которая входит в конструкцию. Изображение выбирают по мере его лучшего визуального определения.
  2. Переходят к координирующим значениям. Показывают привязку центра одного элемента к другому, межосевому, центровому.

Затем понадобится указать габаритность изделия с его высотой, длиной и шириной с удаленным расположением от контурных ограничений.

Что нужно помнить в итоге

Чертеж конструктор выполняет в определенном масштабе, но числовое обозначение размеров в нём, должно быть перенесено по факту с действительными значениями.

При этом шрифт необходимо использовать одинаковый, а цифры ставить над серединой черты. Проставленные цифровые размеры нельзя делить, пересекать другими чертежными знаками.

Указание предельного отклонения следует делать после постановки номинального. Допускается нанесение справочных параметров с наличием специального знака и письменного уведомления, что сделана подобная запись.

В этом видео вы узнаете о простановке размеров в AutoCAD:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

vyuchit.work

Нанесение размеров

Вернуться на страницу «Оформление чертежей»

Нанесение размеров

согласно ГОСТ Р 21.1101-2013:

5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:

— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;

— в миллиметрах — на всех остальных видах чертежей.

5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.

Нанесение размеров выполняют согласно:

ГОСТ 2.302-68*  Единая система конструкторской документации. Масштабы.

ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.

При нанесении размеров на строительных чертежах необходимо руководствоваться правилами указанных стандартов.
Размеры на строительных чертежах проставляют в миллиметрах без обозначения единиц измерения. Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепи. Размеры допускается повторять.

Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2 – 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии. Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. При этом размерные линии должны выступать за крайние выносные линии
на 1–3 мм (рис.1).

Рис. 1. Размерная цепочка (размеры)

При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки рекомендуется заменять точками. Выносная линия может выступать за
размерную линию на 1–5 мм (рис. 2).

Рис. 2. Размерная цепочка (засечки)

Размерное число нужно располагать над размерной линией на расстоянии от 0,5 до 1 мм.
При нанесении размеров диаметров, радиусов и углов размерные линии ограничивают стрелками.

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. На практике это расстояние принимают 14–20 мм.

Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм.

На чертежах планов различают размерные линии, проводимые внутри плана (внутренние) и вне размеров изображения (внешние). Рекомендуемые требования нанесения внутренних и внешних размерных линий указаны на рис. 3.

Рис. 2. Размерная цепочка (отступы)

На фасадах и разрезах здания кроме размерных линий показывают расстояние по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания условными знаками высотных отметок (рис. 4).

Рис. 3. Высотные отметки

Уровень пола первого этажа принимают за отметку отсчета: 0,000. Отметки выше условной нулевой обозначают со знаком « + »; ниже нулевой указывают со знаком « – ». Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.

На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками.

На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. В том случае, если несколько знаков уровня располагаются около одного изображения друг над другом, рекомендуется вертикальные линии отметок ориентировать на одной вертикальной прямой, длину горизонтальной полочки – одинаковой длины.

На планах зданий, если это необходимо, отметки наносят в прямоугольнике или на полке линии-выноски.



saitinpro.ru

Основные правила нанесения размеров на чертежах



Обратная связь

ПОЗНАВАТЕЛЬНОЕ

Сила воли ведет к действию, а позитивные действия формируют позитивное отношение


Как определить диапазон голоса – ваш вокал


Как цель узнает о ваших желаниях прежде, чем вы начнете действовать. Как компании прогнозируют привычки и манипулируют ими


Целительная привычка


Как самому избавиться от обидчивости


Противоречивые взгляды на качества, присущие мужчинам


Тренинг уверенности в себе


Вкуснейший “Салат из свеклы с чесноком”


Натюрморт и его изобразительные возможности


Применение, как принимать мумие? Мумие для волос, лица, при переломах, при кровотечении и т.д.


Как научиться брать на себя ответственность


Зачем нужны границы в отношениях с детьми?


Световозвращающие элементы на детской одежде


Как победить свой возраст? Восемь уникальных способов, которые помогут достичь долголетия


Как слышать голос Бога


Классификация ожирения по ИМТ (ВОЗ)


Глава 3. Завет мужчины с женщиной


Оси и плоскости тела человека – Тело человека состоит из определенных топографических частей и участков, в которых расположены органы, мышцы, сосуды, нервы и т.д.


Отёска стен и прирубка косяков – Когда на доме не достаёт окон и дверей, красивое высокое крыльцо ещё только в воображении, приходится подниматься с улицы в дом по трапу.


Дифференциальные уравнения второго порядка (модель рынка с прогнозируемыми ценами) – В простых моделях рынка спрос и предложение обычно полагают зависящими только от текущей цены на товар.

Правила нанесения размеров на чертежах устанавливает ГОСТ 2.307-68 (СТ СЭВ 1976-76, СТ СЭВ 2180—80).

Размеры на чертежах указываются размерными числами и размерными линиями со стрелками на концах.

Размеры предпочтительно проставлять вне контура изображения. Для этого с помощью выносных линий размер выносят за пределы изображения. Выносная линия должна выходить за концы стрелок размерной линии на 1…5 мм, на учебных чертежах – на 2…3 мм (рисунок 1).

Расстояние от первой размерной линии до линии контура изображения должно быть не менее 10 мм, а между параллельными размерными линиями не менее 7 мм (рисунок 2).








Рисунок 1 Рисунок 2



При недостатке места для стрелок на размерных линиях, расположенных цепочкой, их можно заменить точками (рисунок 3, а) или засечками (рисунок 3, б). Засечки проводятся под углом 45° к размерной линии, длиной 3 мм.








а) б)



Рисунок 3 Рисунок 4



Если деталь изображается с разрывом, размерная линия не прерывается (рисунок 4). Допускается размерную линию проводить с обрывом при указании размера диаметра окружности, при этом размерная линия обрывается за центром окружности (рисунок 5, а). Если на чертеже симметричного предмета элементы изображены только до оси симметрии или с обрывом, то размерные линии этим элементам, проводят с обрывом и обрыв размерной линии делают дальше оси или линии обрыва (рисунок 5, б и в).

При недостатке места для стрелок из-за близко расположенных контурных линий контурные линии можно прерывать.

Размерные числа ставят над размерной линией на расстоянии 1…1.5 мм, параллельно ей, и по возможности ближе к середине под углом 75°. На учебных чертежах высота размерных чисел равна 3,5 мм.




а) б) в) а) б)



Рисунок 5 Рисунок 6



Линейные размеры на чертеже указываются в миллиметрах без указания единицы измерения при размерном числе.

При нанесении нескольких параллельных размерных линий размерные числа над ними располагают в шахматном порядке (рисунок 7).

Если размерная линия вертикальная, то размерное число пишут слева от нее (рисунок 8).






Рисунок 7 Рисунок 8



Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 45° и наносят так, как показано на рисунке 9








Рисунок 9 Рисунок 10



Нанесение размеров радиусов показано на рисунке 10. Перед размерным числом ставится прописная буква R. Знак радиуса и. размерное число выполняются шрифтом одного размера. Размерная линия проводится через центр или в направлении центра дуги окружности. Стрелка на такой размерной линии выполняется только на конце, упирающемся в линию дуги

Нанесение размеров диаметров показано на рисунке 11 и 12. Перед размерным числом ставится знак «Æ». Высота знака равна размеру шрифта размерного числа. Угол наклона штриха знака примерно 60…70.










Рисунок 11 Рисунок 12



Если на чертеже имеется несколько одинаковых отверстий, то их размер указывается один раз, а их число пишется перед размерным числом (рисунок 13, а) или под полкой линии-выноски (рисунок 13, б).








а) б)



Рисунок 13




megapredmet.ru

Правила нанесения размеров на чертежах ГОСТ 2.307-68



Поиск Лекций




Типы линий ГОСТ 2.303-68



Укажите, сколько линий предусматриваетданный стандарт …… линий.

Толщина S основной линии чертежа, которой обводятся контуры изображаемых деталей,S = (0,6 – 1,5)мм.

Укажите, в зависимости от чего выбираетсятолщина S основной линии чертежа ………………………………………..…………………………………………………………………………………………………………………

Толщина других линий зависит от выбранной толщины сплошной основной линии, смотри таблицу1.

Графу «Начертание» в таблице 1 заполнить самостоятельно



Таблица1– Конструкция и применение линий на чертежах

Наименование Начертание Толщина Применение
1.Сплошная основная   S Обводка видимого контура и видимых переходов
2.Сплошная тонкая   S/2 Линии выносные и размерные, штриховка разрезов, контур наложенного сечения, линии пограничных деталей ( обстановка), линии выноски и их полки, ограничение выносного элемента на видах, разрезах и сечениях
3.Сплошная волнистая   S/2 Линия обрыва, разграничение вида и разреза
4.Сплошная тонкая с изломами   S/2 Линии длинных обрывов


Продолжение таблицы 1
5 Штриховая   S/2 Линия невидимого контура, линии невидимых переходов

6.Штрих пунктирная   S/2 Линии осевые и центровые, линии сечений, являющиеся осями симметрии для наложенных и вынесенных сечений
7.Штрих пунктирная сдвумя точками   S/2 Линии сгиба в развертках, линии движущихся частей изделия в крайних или промежуточных положениях
8.Штрих пунктирная утолщенная   Линии, обозначающие поверхности, подвергающиеся термической обработке, линии изображающие поверхности, расположенные перед секущей плоскостью
9 Разомкнутая   S – 1,5S Линии изображающие положение секущей плоскости





Задание: 1 На форматах А4 вычертить основные надписи форма 1, 2 и 2а, смотри рисунки 3, 4, 5.

2 На формате А4 с основной надписью форма1 вычертить деталь «Ось», смотри рисунок 6. в масштабах 1:1; 1:2; 2:1, соблюдая ГОСТ 2.303 – 68 Типы линий.





Рисунок 3 – Основная надпись форма 1. Для первого листа чертежа или схемы





Рисунок 4 – Основная надпись форма 2. Для первого листа текстового конструкторского документа





Рисунок 5 – Основная надпись форма 2а. Для последующих листов всех документов



Рисунок 6 – Деталь « Ось»



Выполнить прописи букв и цифр по образцу, написать слова





Правила нанесения размеров на чертежах ГОСТ 2.307-68





Для изучения правил простановки размеров дайте ответы на поставленные вопросы



1.11.1Общие положения



Вкаких единицах измерения указывают линейные размеры на машиностроительных чертежах? ……………………………………………………………

Сколько разуказывают каждый размер? ……………………………………….

Размеры предпочтительно наносятся на детали или вне ее контура? ……………………………………………………………………………………….

1.11.2 Размерные и выносные линии



Какими линиями выполняют размерные и выносные линии? ………………

Как проводятсяразмерные линиипри нанесении размера прямолинейного отрезка? ……….. …………………………………………….

Как проводятся выносные линии? ………………………………………

Размерные линии проводятся между выносными, осевыми и еще какими линиями чертежа? …………………………………………………………………..

Размерные линии заканчиваются стрелками,какой длины? …………….

Как проводятразмерную линию при нанесении размера угла? ………..

Как проводят выносные линии? ………………………………………….

Сколько стрелок имеет размерная линия радиуса? ……………………

Как располагают стрелки на коротких размерных линиях?…………….

Чем заменяются стрелки при простановке размеров цепочкой? ……………………………………………………………………………………..

Насколько ммвыходят выносные линии за стрелку?……………………..

Чему равно минимальное расстояние между контурной линией чертежа и размерной линией, а также между параллельными размерными линиями? …………..мм.

Можно лииспользовать линию чертежа детали в качестве размерной? …………………………………………………………………………………………………………….

Можно ли пересекатьразмерные стрелки линиями чертежа? …………

Допустимо ли взаимное пересечение размерных линий между собой, а также размерных линий с выносными? …………………………………………




Как проставляют размеры, чтобы этого избежать? ………………………………………………………………………………………………………………….



1.11.3 Размерные числа



Размерные числа выполняют шрифтом стандартного размера.

Если размерная линия горизонтальная, то гдерасполагается размерное число? …………………………………………………………………………….

Если размерная линия вертикальная, тос какой стороны располагается размерное число?…………. …………………………………….

Как располагаетсяразмерное число,если размерная линия наклонная? ……………………………………………………………………………………..

Касаются ли размерные числа размерных линий? ……………………..

Можно ли пересекатьразмерные числа линиями чертежа? ……………

При нанесении нескольких параллельных размерных линий какрасполагаетсяразмерное число? ……………………………………………….

Разрешается лирасполагать размерные числа на продолжении размерных линий? ………………………………………………………………………………..



1.11.4 Знаки, используемые для простановки размеров.

Какой знак наносится над размерной линией окружности и цилиндрических поверхностей? …………………………………………………

Сколько стрелок имеет размерная линия диаметра? ………………..…

Разрешается ли использование одной стрелки при простановке размера диаметра? …………………………………………………………………………

Если деталь имеет несколько одинаковых отверстий, можно ли размер окружности наносить один раз с указанием их количества?…………………

Знак радиуса «R» проставляют при выполнении полных или неполных окружностей? ……………………………………………………………………………………….

Сколько стрелок имеет размерная линия радиуса? ………………………

Какие поверхности обозначаются знаком квадрата « □ »? ……………………

Каким знаком обозначают уклон? …………………………………………………

Каким знаком обозначают конусность? …………………………………

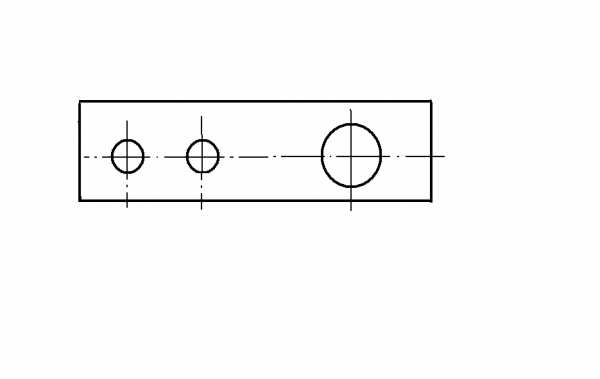

На чертежах деталей выполненных на рисунках 7, 8, 9 проставьте размеры указанным приемам с учетом изученных правил.

Размеры, определяющие взаимное расположение элементов предмета или его поверхностей, нанести от общей базы на рисунке 7, от нескольких баз, на рисунке 8 и между смежными элементами – цепочками, на рисунке9



Рисунок 7- От общей базы







Рисунок 8 – От нескольких баз





Рисунок 9- Цепочками

Проекции моделей



По аксонометрическому изображению дочертить комплексный чертеж модели, проставить размеры и выполнить изображение ее в изометрии

Выполнить чертеж по индивидуальному заданию





2.10 Построение третьей проекции по двум заданным



По двум заданным проекциям модели построитьне достающую, и выполнить ее изображение в изометрии





Выполнить чертеж по индивидуальному заданию







Рекомендуемые страницы:



poisk-ru.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
