Направляющая шина для ручной циркулярной пилы своими руками

Направляющая шина для ручной циркулярной пилы дает ряд определенных преимуществ во время работы с электроинструментом. При этом многие отказываются дополнительно оснащать циркулярку шиной, поскольку ее стоимость приближается к цене самой пилы. Рассмотрим вопрос с шиной со всех сторон.

Содержание статьи

Что выбрать?

Фото направляющей шины

Направляющая шина — полезное дополнение для вашей пилы. Стоит ли она тех денег, которые за нее просит производитель? Вопрос спорный.

• Если вы регулярно пользуетесь ручной пилой, шина быстро оправдает вложенные средства;
• Купленная готовая шина, которой вы будете пользоваться раз в год, становится совершенно бессмысленной тратой средств;
• Многие сходятся во мнении, что оптимальной шиной для ручной циркулярки является самодельная направляющая.

Изготовить самостоятельно под ручной электроинструмент Bosch, Макита, Интерскол направляющие не составит труда. Подобные изделия не отличаются сложностью сборки, зато существенно уступают заводским направляющим по цене.

Функции

Фотография пилы с направляющей шиной

Если вы работали ручной дисковой пилой, то сталкивались со сложностями создания идеально ровного распила. Как бы вы ни старались, пила то и дело стремится уйти в сторону, испортить весь трудоемкий процесс. Часто подобная работа циркуляркой заканчивалась получением неправильных заготовок, потраченным временем и израсходованными нервами.

Сами по себе пилы производства ведущих брендов характеризуются великолепными возможностями. Но на замену направляющей многие умельцы используют пару струбцин, которыми фиксируют планку по линейке. Работая подобной направляющей с ручной циркуляркой, вы обязательно столкнетесь с массой неудобств. Струбцины попросту будут задевать циркулярку.

Чтобы ваша циркулярная пила работала максимально эффективно, ей потребуется соответствующая направляющая шина.

В пользу покупки или самостоятельного изготовления направляющей говорят несколько полезных функций.

1. Если вы будете использовать правило, его положение придется регулярно корректировать. Его крепят на небольшом расстоянии от линии распила, иначе провести диском циркулярки точно по линии не удастся. Для редких операций такой вариант еще можно использовать. Но при регулярной работе циркуляркой, без качественной направляющей не обойтись.
2. Направляющая от производителя Макита, Bosch имеет специальную конструкцию, обеспечивающую идеальное совпадение с линиями распила. Вам остается просто совместить две полосы, чтобы добиться ровного среза. Самодельная шина на такое также способна, если грамотно ее изготовить.
3. Для повышения качества работы, шина дополнительно проклеивается мягкими лентами. Так удается избежать скола материала при его распиле.
4. Оснастив ручной инструмент направляющей шиной, мастеру нужно только двигать циркулярку постепенно вперед. Без нее приходится одновременно выполнять две операции — следить за положением правила и распиливать материал. На практике это оказывается очень неудобно.

Самодельные направляющие

Самодельная направляющая, предназначенная для ручных циркулярок Итерскол, Макита или Bosch, может иметь различные конфигурации.

Готовые шины, выпускаемые производителями, делят на два типа:

• Специализированные. Они подходят только для определенных моделей конкретного производителя. Использовать их для оснащения других циркулярок невозможно;
• Универсальные. Подходят для различных циркулярных пил, вне зависимости от модели и производителя. Универсальные обычно дороже.

Именно высокая стоимость заставляет мастеров изготавливать направляющие своими руками.

Мы предлагаем вам рассмотреть два варианта изготовления направляющей шины:

• Из ламината;
• Из строительного правила.

Шина из ламината

Важнейший плюс шины из ламината — это доступность материала и простота изготовления устройства.

1. Отрежьте два элемента ламината. Их длина должна составлять около 50 сантиметров. Старайтесь делать отрезки ровными.
2. Выполните фрезеровку по одной из кромок.
3. Вооружившись саморезами, закрепите эти отрезки на основании. Основу также изготовьте из ламината.
4. Ширину паза можно выверить листом бумаги формата А4. Вставьте бумагу в устройство и прокрутите.
5. На подошве циркулярной пилы соединение с шиной осуществляется через крепежи, предназначенные для бокового упора. Если есть возможность или желание, выполните дополнительное отверстие в корпусе циркулярки. Желательно делать его в том случае, если на вашу пилу гарантия уже не распространяется.
6. Прежде чем начать работу, самодельная шина максимально выдвигается вперед перед ручкой инструмента. Нос подошвы старайтесь располагать в нескольких сантиметрах, заступая на направляющую. Возьмите диск для резки, на месте отпилите у направляющих края. Так они будут идеально совпадать с разметкой на материале.

Данная направляющая для вашей пилы имеет один недостаток — она будет съедать глубину проникновения диска. Но на практике обычно глубина пропила страдает буквально на 1,5 сантиметра, что не является критичным показателем.

Из строительного правила

Если у вас дома завалялось старое строительное правило, из него получится отличная самодельная направляющая.

1. Вооружитесь правилом, которое имеет ручки и передвигается по желобу.
2. Снимите ручки. На их место следует установить струбцины, оснащенные пружинными ручками. Фиксация должна быть по возможности мягкой. Некоторые модели имеют съемную верхнюю часть. С ними работать проще всего. Снимите верхнюю часть, а струбцину зафиксируйте на правиле переходниками.
3. Для переходников используйте полипропилен. Купить их не удастся, потому придется делать своими руками. Изготавливаются переходники на фрезерном станке. У вас должны получиться элементы, напоминающие в разрезе букву Т. Вставьте их в пазы для ручек. Убедитесь, что элементы сели плотно на свои места.
4. В ножках переходников выполните дополнительные отверстия. Через них струбцины можно зафиксировать винтами.
5. Уложите направляющие на материал. Они располагаются пазом вниз. При этом струбцинами материал плотно снизу прижимается. Сверху не будут располагаться элементы, которые могут помешать нормальной работе пилы.

У подобных самодельных направляющих работа ограничивается только длиной используемого правила. Потому выбирайте максимально длинные исходные материалы, но не забывайте учитывать заготовки, с которыми вам предстоит работать. Длинное правило не всегда предпочтительнее более короткого.

Потратив достаточно денег на покупку хорошей пилы, направляющие вполне можно сделать самостоятельно. Мы показали вам примеры простейших конструкций, хотя есть ряд других вариантов их изготовления.

tvoistanok.ru

Недорогая направляющая для ручной циркулярной пилы своими руками

Полноценные фрезерные и циркулярные станки стоят дорого и занимают много места в мастерской, поэтому подходят далеко не всем. Если оснастить ручной электроинструмент специальной направляющей, то возможности такого оборудования многократно расширяются. Предлагаемая конструкция позволяет работать с ручным фрезером и циркулярной пилой. С ее помощью возможно торцевать пиломатериал под любым углом, проводить продольный раскрой и готовить пазы.

Требуемые материалы

Для работы потребуются материалы, которые можно найти в строительном гипермаркете:

• фанера 18 мм;

• доска 30х70;

• рейка 20х50;

• Т-болт;

• профиль с Т-образным пазом;

• прижимная лапка-струбцина;

• профиль швеллер;

• мебельные дюбеля с болтами М6;

• гайка ручной настройки.

Процесс изготовления направляющей для циркулярной пилы

Что касается размера предлагаемой конструкции направляющей, то он подбирается индивидуально под глубину запила имеющейся пилы, а также тех заготовок, которые в дальнейшем будут обрабатываться.

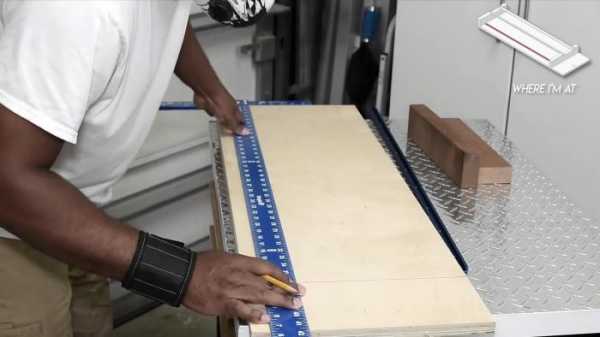

Для изготовления столешницы применяется фанерный лист. Его длина может быть какой угодно. Ширину можно сделать 35 см, что будет удобным для подавляющего большинства циркулярок. Отступив 10 см от длинного края фанеры нужно нанести разметку для установки профиля с Т-образным пазом.

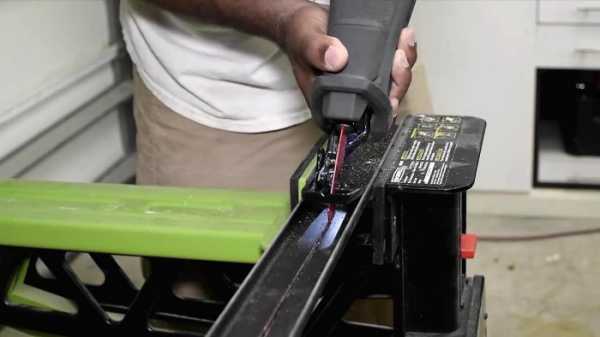

Желательно, чтобы профиль был короче фактической длины столешницы, что позволит в дальнейшем облегчить хранение станка. Профиль нужно посадить в паз. Удобнее всего его выбирать ручным фрезером установив параллельный упор. При работе с фанерой лучше углубляться постепенно, сделав выборку в несколько проходов.

Чтобы убрать дефекты на поверхности столешницы нужно прошлифовать фанеру.

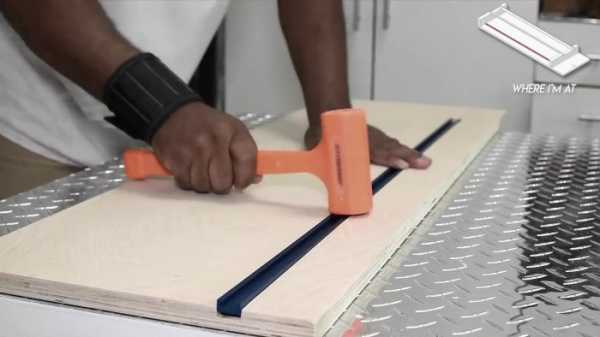

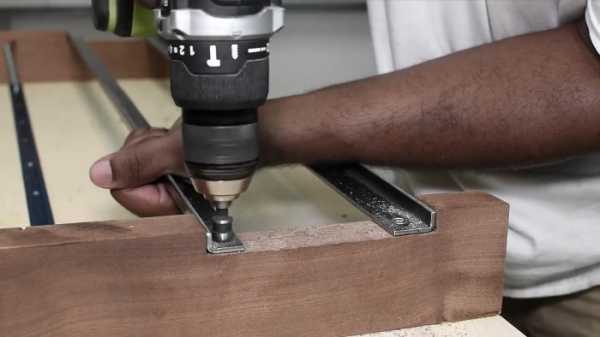

Профиль с Т-образным пазом запрессовывается в полученное гнездо заподлицо. Он закрепляется саморезами по всей длине.


Для непосредственной направляющей для самого электроинструмента можно найти уголок, но зачастую он имеет одинаковые стороны, что не совсем удобно. Гораздо лучше приобрести швеллер и распилить его вдоль, получив 2 отличных уголка с низким бортиком.

Теперь нужно изготовить упоры для направляющей. Для этого следует взять 2 доски с сечением 30 мм, длиной соответствующей ширине фанерной столешницы. В данном случае их длина составляет 35 см. Что касается ширины досок, то она должна быть равна фактической глубине реза циркулярки плюс 8 мм. Совместив доски между собой и поставив их на ребро нужно отметить 7 см от края. От этой линии отмеряется длина, соответствующая ширине подошвы пилы. Вторая отметка ставиться немного шире, с учетом толщины стенок уголка и зазора 1 мм.

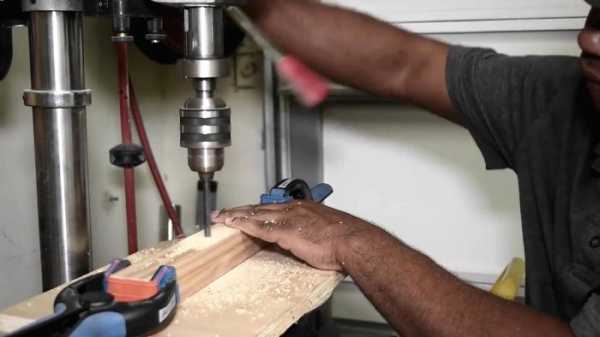

Зажав доски в тисках нужно запилить все по начертанным линиям ножовкой на глубину 1 см, после чего выбрать паз.

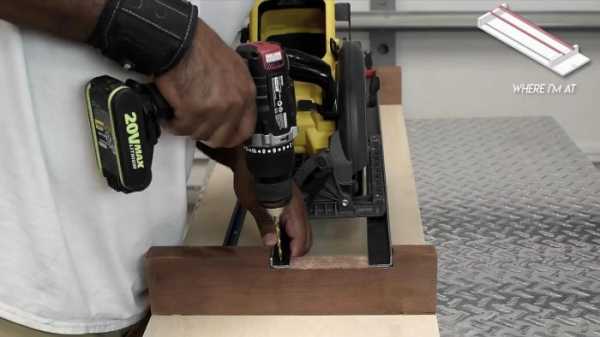

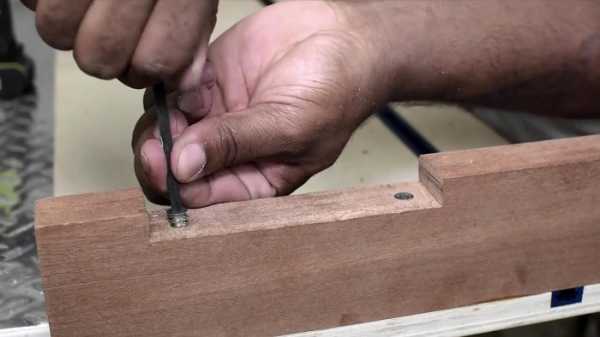

Теперь нужно прикрепить доски к столешнице. Для этого они сначала приклеиваются, после чего дотягиваются шурупами. Обратите внимание, что вторая доска закрепляется в конце профиль с Т-образным пазом, а не фанеры. Перед вклеиванием нужно зависти в профиль Т-болт

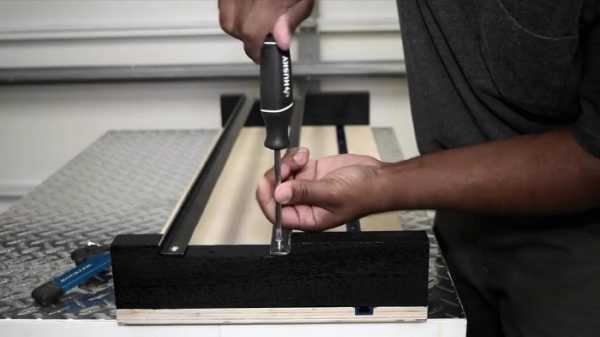

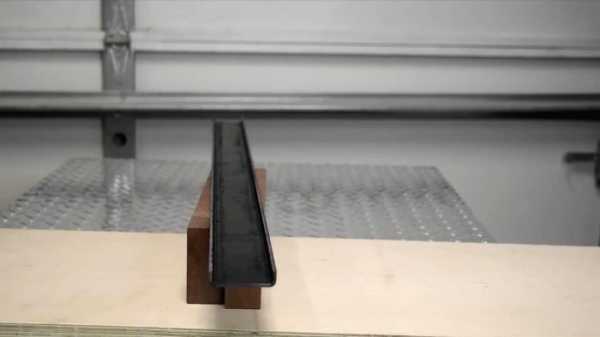

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости. Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом.




Также можно сдвинуть полозья направляющей, чтобы было возможно ее использовать для фрезера. Потребуется сделать еще пару отверстий и поставить мебельные дюбели.


Покрасим получившееся приспособление.


Для удобства дальнейшего хранения станка в подвешенном состоянии, на выступающей за пределы рабочей части столешницы фанере можно прорезать сквозное отверстие.

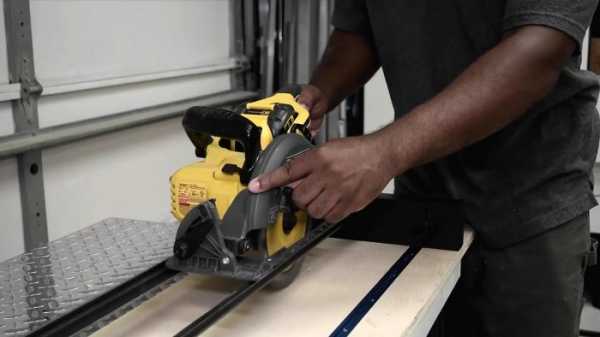

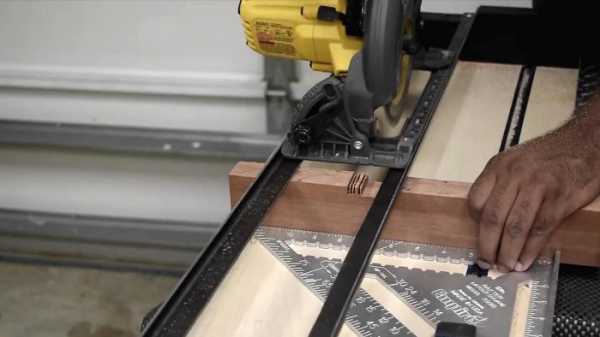

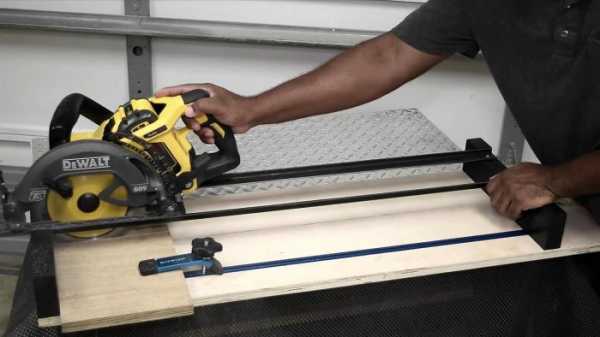

Теперь нужно поставить циркулярку на полозья. Ее следует включить и проехать с одного края столешницы до второго. Слегка выступающий диск сделает себе канавку примерно в 2 мм, благодаря тому, что пазы стоек были углублены не на 8 мм, а на 1 см.

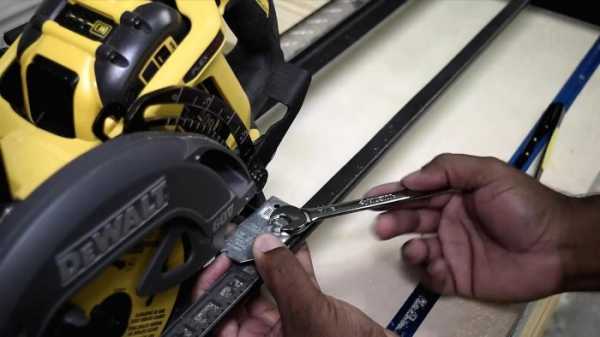

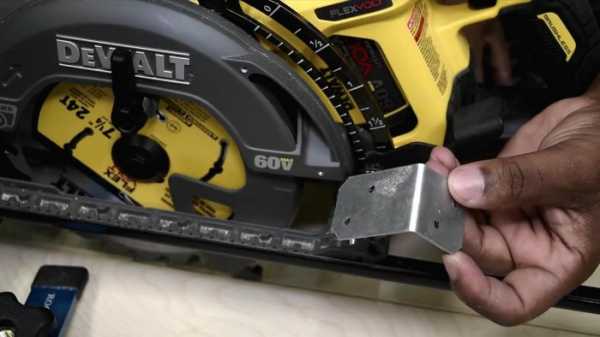

Чтобы при движении пила не уходила в перекос и не тормозила, на ее подошву можно прикрепить мебельный уголок, слегка его проточив. Это может и не понадобиться, многое зависит от типа подошвы.

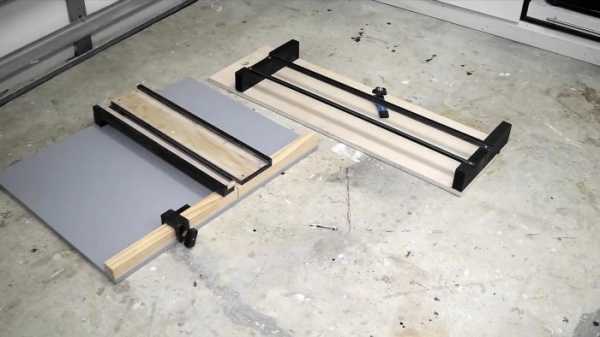

Пользуясь уже практически готовым станком можно сделать направляющие для крепления заготовок под углом. В первую очередь пригодятся упоры под 45 и 30 градусов. Для этого взяв 2 рейки нужно просверлить в них отверстие под скользящий Т- болт.

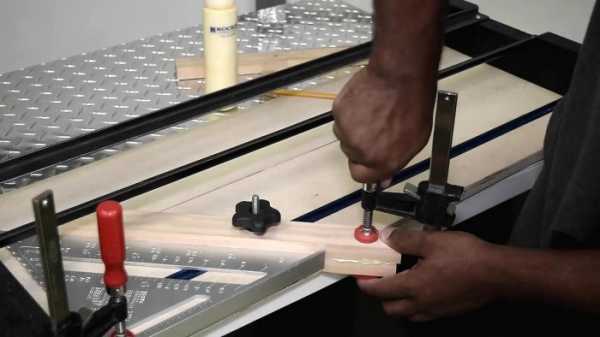

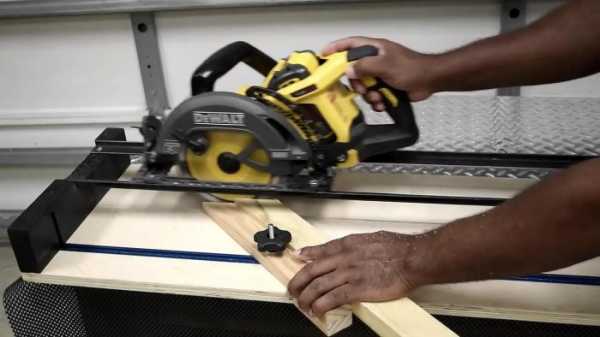

Закрепив одну заготовку под углом 45 градусов и прижав гайку ручной настройки нужно срезать выступающий торец пилой. Полученный в результате отрезок следует приклеить к снизу обратной части планки, создав дополнительный упор. Он будет упираться в боковой торец столешницы, поэтому в дальнейшем можно будет фиксировать направляющую без транспортира. Таким же способом можно подготовить специальные направляющие и для других углов.

На выступающий из Т-образного направляющего профиля болт можно фиксировать прижимную лапку, направляющие и прочее столярные приспособления, расширяя возможности полученного станка. Себестоимость изготовление такого оборудования невысока, при этом его функционала достаточно для обработки некрупных заготовок или точного быстрого торцевания пиломатериалов.

Наглядная работа с пилой:

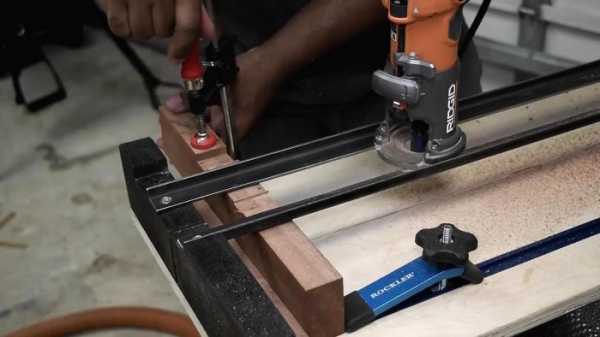

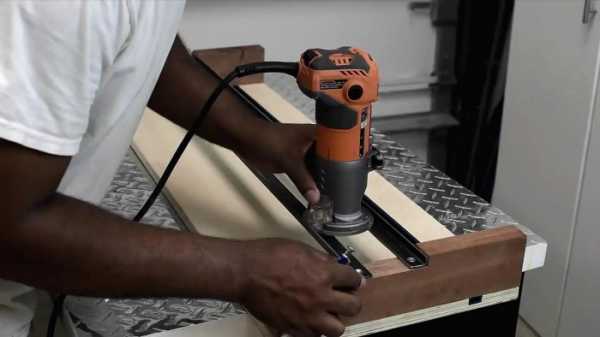

Работа с фрезером:

Смотрите видео

sdelaysam-svoimirukami.ru

Приспособление для циркулярной пилы – направляющая шина

Возможность с уверенностью производить столярные работы на небольшом столе в ремонтной мастерской дадут различные приспособления. Облегчить фиксацию доски во время резки, обеспечить эффективную работу с кромками деталей, резку деталей по размеру – именно в этом и будет заключаться помощь вспомогательных устройств. Одним из наиболее насущных вопросов при работе с циркулярной пилой является вопрос раскроя доски или металла по прямой линии. В этом столяру помогут дополнительные приспособления, рассмотренные ниже.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.



pro-instrument.com

Как изготовить направляющую для циркулярной пилы своими руками

Цена заводской направляющей шины равняется стоимости циркулярной пилы. Это очень необходимый аксессуар и им не стоит пренебрегать. Можно сделать направляющую для циркулярки своими руками.

Специалист, который пользуется дисковой пилой, всегда знает, что довольно тяжело сделать ровный разрез. Можно изо всех сил двигать пилу по нанесенной линейке, она все равно пытается от нее отклониться. Результат — испорченный материал и потраченное зря время.

Назначение направляющей шины для циркулярной пилы

Многие люди нашли выход из положения. Они закрепляют несколькими струбцинами планку по разметке. Для ручной циркулярной пилы подобный способ не подходит, потому что струбцины цепляют режущий инструмент.

Можно написать дополнительно несколько доводов в пользу применения направляющей шины:

• применяя ручную направляющую, нужно каждый раз корректировать ее положение. Ставится она с маленьким отступом от нанесенной разметки. Только в таком случае режущий диск сделает распил строго по линии. Подобный способ подходит при разовых работах. Когда нужно проделать много качественных распилов, то этим способом лучше не пользоваться;
• заводская направляющая для дисковой пилы изготовлена так, что ее край довольно четко совпадает с нанесенной линейкой. Специалисту необходимо лишь совместить их и выполнить работу;
• хорошие шины всегда обклеены мягким материалом, который предупреждает скол заготовки: фанеры, ламината и т.д.;
• делать распил и смотреть за расположением шины довольно тяжело. Немного передавив или недожав можно испортить заготовку. Применяя направляющую нужно только передвигать пилу.

Направляющая шина для циркулярной пилы своими руками

Главной целью является изготовление геометрически правильного инструмента своими руками. Все хотят сделать надежную и удобную шину, потратив малое количество времени.

Направляющая шина для дисковой пилы своими руками

Сделать хорошую направляющую шину из ламината, который является наиболее доступным и простым материалом, очень просто. Следует следовать следующей инструкции:

1. отрезается несколько кусков ламината с одинаковой длиной строго по линейке, к примеру, по 60 сантиметров;
2. оба куска фрезеруются по одной кромке;
3. при помощи саморезов необходимо закрепить их на рабочей поверхности, собранной из такого же материала;
4. размер паза сверяется при помощи стандартного листа бумаги толщиной около 0,1 мм. В эту конструкцию необходимо вставить лист бумаги и хорошо закрепить;
5. самодельная направляющая закрепляется на подошве дисковой пилы при помощи специального крепления, предназначенного для бокового упора. Стоит сделать специализированное отверстие в корпусе инструмента в случае, когда окончен срок гарантии и его не очень жалко.

Применяя такую каретку, необходимо как можно дальше выдвинуть ее перед дисковой пилой. Выступ подошвы обязан на пару сантиметров заступать на самодельную шину. Нужно взять специальный диск для распила ламината и уже на месте отпилить края шин так, чтобы они полностью соответствовали разметке.

Подобное изделие совсем немного способно съесть глубину резки, но довольно удобное в работе и легко изготавливается своими руками.

Самодельная направляющая шина для дисковой пилы

Стоит рассмотреть в качестве основы для направляющей обычное правило для строительства. Идеально сможет подойти модель со специальными ручками, перемещающимися по маленькому желобку.

Процесс изготовления направляющей для дисковой пилы своими руками следующий:

1. демонтируется рукоятка и вместо нее необходимо подобрать хорошо фиксирующиеся струбцины с пружинистыми ручками. Существуют правила со съемными узлами, которые идеально подойдут для этой цели. Демонтировав ее, струбцина при помощи специального переходника закрепляется на правиле;
2. специальные переходники необходимо изготовить своими руками из полипропилена на станке с фрезами. Нужно добиться деталей, которые будут соответствовать чертежу и довольно плотно вставляться в паз для ручки;
3. в основании переходников нужно сделать отверстия и при помощи винтов закрепить струбцины;
4. самодельная каретка ложится на поверхность материала пазом вниз и при помощи струбцин снизу хорошо закрепляется. Тормозить движение дисковой пилы сверху будет нечем — там не будет деталей изделия. Главное условие — выбор длины: необходима максимально возможная длина.

Самодельная направляющая шина для ручной циркулярной пилы

Чтобы получить наиболее точный рез ручной циркуляркой, нужно выполнить очень важное условие. Край основы электрического инструмента, прилегающего к шине, обязан быть совершенно ровным. Заводские аппараты с литыми основаниями обладают подобным свойством с самого начала. Это невозможно сказать о дешевых моделях оснований. Стоит предложить дополнительный вариант шины под названием рельса.

Циркулярка способна передвигаться по ней, при этом не упираясь в направляющую шину. Заметно понижается усилие, которое нужно для толкания инструмента. Чтобы сделать рельсу, нужен профиль из алюминия. Надо взять несколько отрезков различного сечения. Маленький профиль необходимо вставить в большой отрезок.

Порядок сборки направляющей рельсы своими руками следующий:

• берется лист фанеры и при помощи винтов закрепляется большая направляющая. Нужно сточить головки крепежных материалов заподлицо;
• нужно плотно приставить с обеих сторон направляющей по полосе куски фанеры и хорошо их закрепить. Заменить фанеру можно любым материалом;
• обрезаются лишние остатки по ширине. Самодельная рельса считается готовой.

Далее нужно подготовить циркулярку следующим образом:

• вставляем меньший профиль в рельс и снимаем высоту оснований так, чтобы он располагался заподлицо;
• закрепляем вырезанный профиль к основанию пилы параллельно режущему диску;
• размещаем циркулярную пилу на самодельной каретке. Для этого в рельс вставляем профиль. Включаем пилу, отпиливаем лишнюю полоса по ширине.

Таким образом, довольно просто изготовить направляющую шину своими руками. Дополнительно смогут в этом помочь многочисленные видео и чертежи, которые можно найти в сети.

instrument.guru

Направляющая для циркулярной пилы своими руками: как сделать?

Направляющая для циркулярной пилы своими руками делается довольно просто, но в то же время значительно облегчает процесс распилки древесины.

Специалисты, распиливающие дерево, отмечают, что очень часто пропил должен быть идеально точным, а добиться этого без специальной направляющей крайне сложно.

Разумеется, направляющая шина продается в готовом виде в различных строительных магазинах, однако ее стоимость довольно высока.

Это и является главной причиной, почему мастера, работающие с циркулярной пилой, предпочитают использовать самодельные варианты.

Они обходятся значительно дешевле, а их создание не требует значительных затрат по времени.

Зачем нужна направляющая?

Мастера, часто работающие с циркулярной пилой, знают, что в некоторых случаях ровность пропила не имеет значения.

Однако встречаются ситуации, когда пропил должен быть очень ровным. Даже не очень опытные специалисты знают, что при всем старании провести циркулярную пилу точно по разметке практически невозможно.

В результате можно испортить материал и переделывать всю работу, что не только нервирует и отнимает много времени, но и влечет за собой финансовые потери.

Выходом может быть прикрепленная к распиливаемому изделию с помощью струбцин ровная деревянная планка, однако при использовании ручной циркулярной пилы такой метод не очень эффективен.

Это связано с тем, что рано или поздно пила дойдет до струбцин, которые выступают над изделием сверху и снизу, и необходимо будет перекручивать крепления, чтобы не испортить инструмент.

Даже если получится выставить планку во второй раз идеально ровно, при новом пропиле в большинстве случаев возникает ступенька.

Даже небольшая, она все равно испортит качество отрезанного края, и придется ее либо сошлифовывать при помощи специального инструмента, либо переделывать все работу. Поэтому мастера предпочитают даже не пытаться распилить изделие за два подхода.

Качественный ровный пропил получается только в том случае, когда пила без перерывов двигается по разметке от начала до конца деревянного изделия.

К тому же при зажимании струбцинами деревянной планки всегда есть риск того, что крепеж будет недостаточно хорошим, и направляющая уедет в сторону под давлением циркулярной пилы. В этом случае заготовка однозначно будет испорчена, и нужно будет все начинать заново.

Циркулярные пилы, выпущенные в виде станка, зачастую от этой проблемы избавлены, поскольку у них в комплекте уже идет направляющая шина и все необходимое для ее ровного крепежа.

Ручные циркулярные пилы (за исключением дорогих промышленных) никаких направляющих не имеют, и поэтому проблема ровного пропила рано или поздно встает перед каждым владельцем такого инструмента.

Чтобы добиться идеально ровного пропила, используется специальная направляющая шина. Однако готовая шина для циркулярной пилы в магазине стоит довольно дорого, поэтому мастера предпочитают изготавливать ее самостоятельно при помощи подручных материалов.

Изготовление шины зачастую не отнимает много времени и требует на порядок меньше финансовых вложений.

К тому же, чтобы сделать направляющую для циркулярной пилы своими руками, не нужно иметь каких-то особых навыков, и эта работа по силам практически каждому.

Направляющие шины своими руками

Одним из самых распространенных, дешевых и простых вариантов – направляющая шина из алюминиевого правила, которое используется для выравнивания поверхностей после нанесения шпаклевки или стяжки.

Рекомендуется покупать самое длинное правило (длиной три метра), поскольку в дальнейшем может понадобиться распиливать длинные заготовки.

Необходимо приобрести правило, которое имеет на своей обратной стороне паз для ручек. Кроме того, понадобятся две струбцины со съемной верхней частью.

Видео:

Ручки с правила нужно будет снять, как и верхнюю часть струбцин. Затем из полипропилена или фторопласта с помощью ножовки по металлу и напильника или фрезерного станка изготавливаются бегунки, напоминающие по форме букву Т.

Свой выбор именно этого материала специалисты поясняют тем, что такие бегунки не будут скользить в пазу и в то же время являются довольно прочными.

Изделия необходимо вставить в струбцины вместо снятой верхней части и завести в паз правила. После этого можно смело использовать получившиеся изделие в качестве направляющей шины.

Благодаря удаленному от пропила расположению струбцин нет опасности соприкосновения циркулярной пилы с металлом.

Такая направляющая шина обходится в несколько раз дешевле, чем уже готовая. Еще одним преимуществом является то, что в дальнейшем все изделие можно будет разобрать, и использовать правило и струбцины по своему прямому назначению.

Более дорогим вариантом будет направляющая шина, сделанная при помощи металлических уголков.

Для ее изготовления нужно прикрепить на основание пилы маленький П-образный профиль при помощи винтов.

Затем нужно соорудить саму направляющую при помощи большего П-образного металлического профиля и листов ДСП с фанерой.

На фанерное основание прикрепляется большой профиль (его размеры подбираются так, чтобы маленький на основании циркулярной пилы плотно в него входил) и обнимается с обеих сторон полосками ДСП.

Затем на другой стороне подошвы циркулярной пилы устанавливается брусок или металлический профиль такой же высоты, как и вся направляющая (это необходимо, чтобы основание инструмента при пропиле располагалось строго параллельно деревянному изделию).

Направляющая шина закрепляется на достаточном удалении от пилы струбцинами, в нее вставляется маленький профиль на основании циркулярки, и можно начинать работу.

Такая направляющая шина обеспечивает ровный пропил и плавный ход циркулярной пилы без болтания.

Существует и более дорогой вариант изготовления направляющей шины своими руками, подходящий для мастеров, использующих циркулярную пилу для работы регулярно и часто.

На основании из ДСП крепится металлический П-образный профиль основанием вверх. К подошве циркулярной пилы прикрепляется уголок с кареткой на подшипниках.

Ролики ходят по направляющей, закрепленной струбцинами, тем самым обеспечивая ровность пропила и плавность движения инструмента.

Видео:

Направляющая шина для циркулярной пилы – вещь зачастую необходимая для всех тех, кто часто пользуются этим инструментов.

Сделать ее своими руками довольно просто, для этого не нужно специальных навыков или дорогостоящих материалов.

Однако нужно помнить, что циркулярная пила вместе с самодельными приспособлениями может нанести серьезные травмы, поэтому нужно работать аккуратно, соблюдая правила техники безопасности, и ни в коем случае не пить алкогольных напитков во время работы с таким опасным инструментом.

stoydiz.ru

Направляющая для циркулярной пилы своими руками: изготовление

Прежде чем приступить к изготовлению циркулярной пилы своими руками с использованием ручной дисковой пилы, необходимо знать элементарные правила безопасной работы на ней.

Схема чертежа заточки и разводки пилы — 1) Полотно пилы. 2) Заточенный зуб. 4) Приспособление для заточки. 5) рабочий стол для заточки пил. 6-7-8) Направления напильника, соотношении к рабочему столу и затачиваемым зубьям пилы. 9) — Линия отгиба зубьев при разводе.

Работы, связанные с распиловкой лесоматериала с помощью этого инструмента, требуют максимального внимания. Закрепляя мощную ручную циркуляционную пилу стационарно на столе, необходимо об этом помнить и устанавливать на рамы все требуемые средства защиты. Пильное полотно должно обязательно иметь защитный кожух, на столе — параллельный упор.

Применение циркуляционных ручных пил

Ручная дисковая электропила относится к категории ручных инструментов.

Исходной характеристикой циркулярной пилы является глубина распила, которая у разных моделей может изменяться от 30 до 130 мм.

Схема устройства циркулярной пилы.

От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::

1. До 45 мм — мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
2. До 60 мм — мощность около 1,8 кВт, диаметр диска до 200 мм;
3. Более 60 мм — мощность более 2 кВт, диск диаметром до 350 мм.

Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.

Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.

Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.

Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.

Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.

Вернуться к оглавлению

Влияние конструктивных особенностей пилы

Направляющую шину для пилы выпускает один и тот же производитель, поэтому она не универсальна, то есть подходит только к конкретному инструменту, имея при этом высокую стоимость. Самостоятельно изготовить такое же приспособление обойдется намного дешевле. Однако при видимой простоте направляющей шины изготовить для пилы своими руками такую деталь непросто.

Конструкция такого приспособления зависит от профиля основания электроинструмента. На изображении 1 видна шина направляющая для циркулярной пилы, которая выполнена из нестандартного профиля, поэтому она подходит только для конкретной марки изделия.

Рисунок 2. Дисковая пила – у этой пилы имеется такое имя циркулярная пила.

Комплектуя пилу подходящей только ей направляющей, производитель предусматривает в профиле специальное место для струбцин, с помощью которых ее можно закрепить на разрезаемой заготовке листового материала так, чтобы она в начале и в конце не препятствовала распилу.

Именно узел закрепления и вызывает определенные трудности при самостоятельном изготовлении направляющей. Поэтому очень важно заранее определиться с типом струбцины, подходящей для закрепления заготовки.

На изображении 2 показана циркуляционная пила, у которой при нулевом положении пильного диска небольшое расстояние от низа платформы до двигателя. Это существенно ограничивает размер самостоятельно изготавливаемой направляющей линейки по высоте. При такой высоте линейки возникнут проблемы с обеспечением жесткости при ее закреплении. При увеличении жесткости направляющей линейки уменьшается глубина реза заготовки, так как вынужденно придется работать не с нулевым положением пильного диска.

Вернуться к оглавлению

Линейка направляющая для циркулярной пилы, изготовление

Простейший вариант направляющей для раскроя больших листов показан на изображении 3.

Лист фанеры с ровными по длине заводскими гранями, который приготовлен для самостоятельного изготовления корпусного шкафа, можно использовать для изготовления направляющей шины. Для этого необходимо от него отрезать полосу шириной равной максимальной ширине циркуляционной пилы в плане, плюс 20 см. Длина, L, этого листа должна быть несколько больше, чем максимальная длина материала, из которого планируют изготавливать мебель.

Рисунок 3. Шина направляющая для дисковой пилы – её можно сделать из подручных средств методом опиливания ровного листа из дсп или осп.

Отступив от заводской кромки (считаем, что она подходит, как идеально ровная) на отрезанном куске фанеры 5-7 см, отрезаем полоску. Это будет линейка, вдоль которой и должна двигаться станина ручной циркулярной пилы. Оставшаяся часть отрезанного куска фанеры будет служить основанием, на котором будет закреплена линейка. Вдоль линейки, опираясь на нее, перемещают пилу во время резки.

Очень важно, чтобы высота линейки была как минимум равна толщине станины пилы, но не больше, чем расстояние до двигателя.

Теперь необходимо закрепить линейку на основании. Закрепляют на расстоянии 10 см от края или меньшем, но достаточном для применения струбцин.

Очень важный момент закрепления: заводская грань должна быть направлена в сторону, где будет осуществляться резка. Направляющую приклеивают к основанию и дополнительно закрепляют шурупами.

Заключительным этапом изготовления является удаление лишней части основания. Это выполняют с помощью той же пилы, для которой вся эта конструкция и сооружалась. Процесс удаления показан на изображении 4. Полученная грань на основании будет такой же ровной по всей длине, как и заводская грань фанеры на линейке.

Вернуться к оглавлению

Применение направляющей линейки

Рисунок 5. Струбцина — вспомогательный инструмент для фиксации деталей.

Работать с такой направляющей достаточно просто. Основание с линейкой закрепляют на заготовке, например, на листе ДСП. Возможны два варианта закрепления.

В первом варианте отрезаемая част листа будет находиться со стороны пильного диска, во втором варианте — под основанием, на котором закреплена направляющая линейка. По длине листа делают две метки со стороны, соответствующей указанным вариантам резки, на расстоянии, где должен находиться рез. Расстояние между метками желательно делать по максимуму. При этом необходимо учесть толщину диска, h_Д, то есть, если ширина, например, боковой спинки шкафа Н=600 мм, то метку необходимо делать на расстоянии Н+h_Д.

Схема устройства электроточил.

По двум меткам устанавливают основание линейки и закрепляют его струбцинами. Подходящие для этого П-образные струбцины показаны на изображении 5. Глубина губок струбцин должна обеспечить их установку так, чтобы в конце реза пила свободно вышла за пределы листа.

С направляющей линейкой большой длины поперечный рез делать не очень удобно. Поэтому целесообразно сделать подобную конструкцию меньшей длины. Например, для корпусного шкафа, ширина которого составляет 600 м, достаточно сделать направляющую длиной 1 м.

Понятно, что такие направляющие подходят только для работы с материалом, имеющим большие размеры по ширине и длине. Расшить доску на ровные бруски этим приспособлением не удастся.

masterbrusa.ru

Направляющая шина для дисковой пилы своими руками: виды и способы изготовления

Использование направляющей шины при работе с дисковой пилой делает ее удобной и быстрой. Это изделие можно купить в специализированном магазине или сделать своими руками.

Устройство самодельной дисковой пилы.

Большой популярностью пользуются так называемые «флекси». Упругие стальные шины, оснащенные резиновой кромкой и специальными выступами, делают работу с циркулярной пилой удобной. Такие изделия легки и не занимают много места.

Циркулярная пила, имеющая плавную регулировку вертикального погружения диска, распила под углом и фиксацию глубины разреза, может стать многофункциональным инструментом для профессиональной работы.

Материалы и инструменты для изготовления приспособлений для циркулярной пилы

Для изготовления направляющих шин и других приспособлений для работы с циркулярной пилой понадобятся:

Инструменты для изготовления приспособлений для циркулярной пилы.

• обрезки фанеры или твердой древесины, толщиной не менее 10 мм;
• шурупы, саморезы.

Из инструментов нужен:

• электролобзик или ручная циркулярная пила для выполнения раскроя заготовок;
• столярный угольник для разметки заготовок;
• дрель для сверления отверстий для крепежа;
• шуруповерт или отвертка с набором бит;
• струбцины.

Изготовление различных приспособлений можно разделить на несколько этапов:

• разработка эскиза и проработка деталировки изделия;
• подбор материалов;
• разметка и раскрой материала;
• сборка изделий и их наладка.

Вернуться к оглавлению

Направляющая шина для дисковой пилы — направляющая линейка

Самым простым вариантом направляющей шины для дисковой пилы является линейка.

Для ее изготовления подойдет фанера с ровными гранями.

Схема шины для дисковой пилорамы.

1. Отрежьте от фанеры полосу. Ширина ее должна быть равна максимальной ширине дисковой пилы в плане, плюс еще 20 см.
2. На отрезанном куске листа фанеры отступите от заводской кромки 5-7 см и отрежьте полосу. Эта деталь является линейкой, опираясь на которую и вдоль которой будет перемещаться станина дисковой пилы. Остальная часть фанеры будет основанием, к которому нужно закрепить линейку. Высота линейки должна быть не меньше толщины станины пилы, но не превышать расстояние до ее двигателя.
3. Прикрепите линейку к основанию с помощью шурупов. Крепить их следует на расстоянии не более 10 см от края, при этом оно должно быть достаточным для того, чтобы использовать струбцины. Учтите, что заводскую грань нужно направить в ту сторону, в которой необходимо осуществлять резку. Направляющая шина крепится к основанию с помощью клея по дереву, а затем шурупами.
4. Удалите лишнюю часть основания направляющей, используя дисковую пилу, для которой эта направляющая и изготавливается. Грань на основании получится такой же ровной, как и заводская грань линейки по всей длине.

Вернуться к оглавлению

Упор для поперечной резки

Схема упора для дисковой пилы.

Это приспособление является аналогом описанной выше направляющей линейки и широко используется при работе с дисковой пилой. Упор предоставляет возможность быстро и аккуратно раскроить длинномерные заготовки под углами 45° и 90°.

Изготовление:

1. Основание упора изготавливается из текстолита толщиной 3-5 мм или фанеры толщиной 10 мм.
2. Опорами служат бруски сечением 20х20. Изготовить их можно из дуба или бука.
3. Бруски крепятся к основанию с помощью шурупов с потайными шляпками. При этом обязательно нужно между опорными брусками точно отмерить углы 45° и 90°. Если необходимо, направляющие можно закрепить под любым другим углом.

Вернуться к оглавлению

Направляющая шина для дисковой пилы — металлический рельс

Работа с направляющей линейкой требует некоторого опыта и сноровки, поскольку при работе на корпус пилы нужно прикладывать разнонаправленные усилия: прижимать пилу к шаблону и толкать ее вперед.

Также важно, чтобы край подошвы пилы был параллельным диску, что далеко не всегда бывает именно так, особенно если это простой, недорогой инструмент.

В этом случае предлагается другой вариант направляющей шины. Движение пилы будет происходить по металлическому рельсу, а не упираться в линейку. Так вы сможете прикладывать небольшие усилия только для того, чтобы двигать инструмент вперед для распила. Металлический шаблон, в отличие от деревянного, позволяет произвести более точный распил и прослужит дольше.

Рисунок 1. Схема рельса для дисковой пилы.

Для изготовления направляющего рельса вам потребуется:

• 2 алюминиевых П-образных профиля: один меньшего размера, другой — большего;
• листы фанеры или МДФ толщиной 3 и 10 мм;
• винты и саморезы.

Этапы изготовления направляющей шины:

1. К фанере толщиной 3 мм прикрутите большой алюминиевый профиль с помощью винтов и саморезов. Шляпки винтов и саморезов должны быть плоскими, чтобы вкрутить их в потай.
2. Вплотную к профилю прикрутите саморезами фанеру толщиной 10 мм.
3. Теперь осталось только отпилить лишнее и сделать торцы ровными.

Подготовка дисковой пилы для работы с направляющим рельсом:

1. Как видно на рис. 1, меньший профиль выступает из большего на 1 мм. Прикрутите профиль к торцу стола и с помощью электролобзика отпилите лишнее.
2. К основанию дисковой пилы, параллельно диску, прикрепите меньший профиль с помощью винтов М4. Ориентируйтесь при этом на плоскость диска, а не на платформу инструмента. Чтобы закрепить профиль точно параллельно диску, приподнимите защитный кожух и прижмите к диску деревянный брусок, а уже к бруску прижмите алюминиевый профиль. Зафиксируйте всю конструкцию с помощью струбцин, просверлите в профиле отверстия и закрутите винтами.
3. Снимите струбцины и уберите брусок. Пила подготовлена к работе.

Рисунок 2. Схема крепления направляющей шины для дисковой пилы.

Процесс работы:

1. Установите дисковую пилу на направляющий рельс, совместив при этом алюминиевые профили.
2. Запустите пилу и отпилите лишнее от направляющей шины, аккуратно двигая ее вперед по рельсе. В следующий раз достаточно будет совместить обрезанный край направляющей шины с линией на заготовке, закрепить направляющую струбцинами и приступать к распилу.

На практике такая направляющая шина прекрасно себя зарекомендовала, дисковая пила движется плавно, разрез получается ровным.

На рис. 2 и 3 можно увидеть готовую конструкцию.

Вернуться к оглавлению

Другие виды направляющих для дисковой пилы

Вернуться к оглавлению

Шаблон-заготовка

Если есть необходимость в изготовлении нескольких одинаковых деталей, то первая такая деталь может служить шаблоном-направляющей. Для это следует отрезать заготовку нужной длины и на одном ее конце закрепить упорную рейку. Она должна совпадать по ширине с рабочим расстоянием. Следует обеспечить плотное прилегание упорной рейки к торцу детали, которую нужно изготовить. Так вы получите необходимое количество одинаковых изделий, при этом не затрачивая время на их разметку.

Вернуться к оглавлению

Отрезной угольник

Рисунок 2. Схема монтажа направляющих.

Это приспособление также может пригодиться. Оно изготавливается из двух массивных реек из дерева или фанеры, скрепляемых между собой внахлест в Т-образную форму с помощью саморезов.

Длина выступающих частей горизонтальной перекладины выравнивается до размера, равного рабочему расстоянию дисковой пилы. Установив выровненный конец перекладины напротив разметки, вы сможете сделать разрез точно перпендикулярно.

Вернуться к оглавлению

Кромочный упор

Как правило, в комплектации к дисковой пиле прилагается кромочный или угловой упор. Благодаря ему можно произвести параллельный кромке материала распил. Это приспособление, при необходимости, можно сделать и самостоятельно. Для этого вам потребуется фанера толщиной 15 мм, из которой нужно сделать упорную рейку и основание для дисковой пилы. В рейке и основании ручным фрезером сделайте шпоночные пазы. Шпонки изготовьте из кусков твердого дерева или фанеры и вставьте в пазы упорной рейки. Чтобы усилить упор, к упорной рейке закрепите еще одну рейку под углом 90°. Она будет опираться на обрабатываемое изделие. Регулировать расстояние распила от края изделия следует, перемещая упорную рейку по направляющим, после чего нужно зафиксировать ее стопорным винтом.

Чтобы установить винт, в основании нужно пропилить сквозной паз. Чтобы распил был максимально точным, а производство работ безопасным, используйте 2 винта. В основании проделывается отверстие под диск пилы и производится установка креплений под саму пилу. Крепления могут быть разными.

Их выбор зависит от вида и марки дисковой пилы. Но главное, чтобы это крепление было надежным и позволяло легко демонтировать циркулярную пилу, когда работа будет завершена. Чтобы было удобно выставлять необходимую ширину отреза материала, на лицевой стороне основания нужно закрепить измерительную ленту.

Вернуться к оглавлению

«Седло» для раскроя брусьев

Это приспособление состоит из трех деталей и имеет П-образную форму: 2 боковины и спинка. Ширина спинки должна быть равна ширине бруса, который нужно распилить. Ширина боковин должна быть достаточной для обеспечения опоры для края станины циркулярной пилы до того момента, когда диск пилы войдет в брус. Боковины должны иметь пазы для обеспечения надежного крепления струбцинами «седла» к брусу.

Работать с «седлом» нужно так:

• разметить линию отреза;
• зафиксировать «седло», отступив от линии отреза расстояние, равное рабочему расстоянию;
• отрезать брус, перемещая пилу вдоль боковой поверхности «седла».

Главным достоинством этого приспособления является то, что при резке бруса, который по толщине превосходит вылет диска пилы, совершенно нет необходимости в его перенастройке. Для этого следует осуществить 2 подхода пилы с противоположных сторон бруса.

Конструкцию «седла» можно усовершенствовать аналогично модернизированному направляющему бруску. Для этого на 1 или 2 боковины нужно прикрепить бруски, отступив расстояние, равное рабочему. Это обеспечит упор подошвы дисковой пилы. Так край боковины будет соответствовать линии распила.

Как видите, изготовить направляющие шины и другие разнообразные приспособления для дисковой пилы вполне можно самостоятельно. Способы их изготовления разные. Для некоторых из них нужно совсем немного времени и сил, для других же потребуется больше внимательности, навыков и дополнительных материалов. Но затраченные усилия впоследствии окупятся тем, что вы легко и с удовольствием будете выполнять аккуратный и точный распил изделий, экономя при этом время.

moiinstrumenty.ru
