1.4. Нарезание резьбы плашками и метчиками

Нарезание резьб плашками. Для нарезания наружной резьбы на винтах, болтах, шпильках и других деталях применяют плашки (рис. 1.15, а—д). Участок детали, на котором необходимо нарезать резьбу плашкой, предварительно обрабатывают. Диаметр обработанной поверхности должен быть несколько меньше наружного диаметра резьбы: на 0,1—0,2 мм для метрической резьбы диаметром 6—10 мм, на 0,12—0,24 мм для резьбы диаметром 11 —18 мм, на 0,14—0,28 мм для резьбы диаметром 20—30 мм. Для образования захода резьбы в начале нарезаемой поверхности снимают фаску, соответствующую высоте профиля резьбы. Плашку устанавливают в плашкодержатель (патрон), который закрепляют в пиноли задней бабки или в гнезде револьверной головки. При нарезании резьбы скорость резания v = З…5 м/мин для стальных, и v=2…3 м/мин для чугунных и v = 10…15 м/мин для латунных заготовок. Нарезание резьб метчиками. Внутренние метрические резьбы диаметром до 50 мм часто нарезают метчиками. Обычно применяют машинные метчики, что позволяет нарезать резьбу за один рабочий ход. Для нарезания резьбы в деталях из твердых и вязких материалов применяют комплекты, состоящие из двух или трех метчиков. В комплекте из двух метчиков первый (черновой) выполняет 75 % всей работы, а второй (чистовой) доводит резьбу до требуемого профиля. В комплекте из трех метчиков первый (черновой) выполняет 60 % всей работы, средний (получистовой) — 30 % и третий (чистовой) — 10 %. Метчики в комплекте различают по длине заборной части, наибольшая длина заборной части у чернового метчика. В отверстиях с прерывистой поверхностью, имеющей пазы (канавки), резьбу нарезают метчиками с числом канавок, не кратным числу пазов на обрабатываемой поверхности. В этих же целях и для нарезания глубоких отверстий длиной более двух диаметров применяют метчики с винтовыми канавками (рис. 1.16, а). Направление винтовой канавки метчика должно быть таким же, как и у нарезаемой резьбы (правая канавка для правой резьбы, левая — для левой). Для нарезания коротких сквозных метрических резьб 1,5—8 мм и длиной, равной 1,5—2,0 диаметра, применяют бесканавочные метчики (рис. 1.16, б), которые обладают большей прочностью, чем обычные, и обеспечивают более высокое качество резьбы.

Рис. 1.15. Резьбонарезные плашки: а — круглая, б квадратная, в — шестигранная, г, д — трубчатая, — передний угол

Рис. 1.16. Метчик со специальной геометрией: а — с винтовыми канавками, б — бесканавочный, в — с расположением зубьев в шахматном порядке; — передний угол, — угол заточки на длине

При нарезании коротких сквозных резьб в деталях из вязких материалов применяют метчики с расположением зубьев в шахматном порядке (рис. 1.16, в). Преимущество таких метчиков заключается в том, что в процессе их работы снижается трение, улучшается процесс стружкообразования и облегчается подвод смазочно-охлаждающей жидкости. При установке метчика в револьверную головку на его хвостовик надевают и закрепляют винтом кольцо, вместе с которым метчик устанавливают в патрон для плашек. Скорость резания y = 5-f- 12 м/мин для нарезания резьбы метчиками в стальных заготовках; v = 6-r-22 м/мин — в чугунных, бронзовых и алюминиевых заготовках. Нарезание резьбы производят с охлаждением эмульсий или маслом.

studfiles.net

Нарезание резьбы плашками и метчиками

Плашка это изделие, которое изготавливается из инструментальной стали, основное назначение которой является нарезание резьбы. Обычно внешний диаметр плашек имеет цилиндрическую форму для установки в отверстие плашкодержателя или оправки, но бывают также и шестигранные поверхности. Поэтому плашку можно сравнить с той же закалённой гайкой, у которой имеются дополнительные отверстия, смещённые от центра для выхода стружки. В местах пересечения этих отверстий с резьбовым отверстием образуются режущие кромки.

До того, как начать выполнение работ связанных с нарезанием резьбы, плашку необходимо установить в специальный держатель и закрепить её с внешних сторон винтами. Деталь, на поверхности которой планируется нарезание резьбы, обычно закрепляется в токарном патроне. На её торце делается фаска не меньше профиля резьбы, для облегчения захода плашки в процессе резания, а обрабатываемый диаметр занижается на одну или две десятые миллиметра от номинального значения.

С помощью пиноли задней бабки осуществляется прижим плашкодержателя, это позволяет задавать правильное направление для самой плашки, которая устанавливается в специальное для нарезания резьбы положение. После этого можно включать вращение шпинделя, причём желательно это делать на минимальных оборотах.

Чтобы деталь соответствовала надлежащему качеству, необходимо отслеживать положение плашки. Во время технологического процесса она должна постоянно находиться перпендикулярно оси цилиндрического изделия, а давление, оказываемое на неё пинолью задней бабки, должно быть равномерным.

Если имеется оснастка и соответствующее оборудование, то плашку можно устанавливать в специальный держатель. Его закрепляют в гнездо револьверной головки или в пиноли задней бабки. При этом плашка будет изначально находиться на оси задней бабки, которая соосна со шпинделем станка.

Предварительно обработанная поверхность перед нарезанием резьбы должна иметь диаметр меньше, чем номинальный диаметр:

  • Диаметры под резьбу от Ø 6 до 10 мм занижаются на
    0,1
    0,2мм;
  • Диаметры заготовки от Ø 11 до 18 мм на 0,120,24 мм;
  • Для диаметров от Ø 20 до 30 мм на 0,140,28 мм.

Рекомендуемые скорости резания v при нарезании резьбы составляют: для стали от З до 5 м/мин; для чугуна от 2 до 3 м/мин; для латуни от 10 до 15 м/мин.

Для того чтобы процесс нарезания резьбы и конечный результат был на высоком качественном уровне необходимо использовать смазочно-охлаждающие жидкости обеспечивающие хорошую чистоту поверхностей обрабатываемым изделиям.

Нарезание резьбы метчиками

Метчик представляет собой изделие, изготовленное из закалённой инструментальной стали, назначением которого является нарезание внутренней резьбы. По форме метчик схож с обычным винтом, но в отличие от последнего он имеет продольные канавки, для выхода стружки, они же, образуют в свою очередь режущие кромки в местах пересечения с резьбовой поверхностью.

В состав этого инструмента входит рабочая часть и хвостовик. Коническая резьбовая часть метчика предназначена для постепенного срезания слоя материала при ввинчивании инструмента в просверленное заранее отверстие, а цилиндрическая часть для окончательной калибровки. Хвостовик, окончание которого имеет, как правило, квадратную форму, служит для закрепления его в специальных удерживающих приспособлениях. Таковыми могут быть, как воротки, так и специальные оправки.

При нарезании резьбы, на универсальных токарных станках выполняется такой технологический процесс, при котором происходит постепенное срезание слоя материала, чем обеспечивается надлежащее качество. Для этого применяют два и даже три метчика входящие в комплект для первоначального и окончательного нарезания резьбы. Обычно, их обозначают поперечными рисками. Для первого одна риска, для второго две, а для третьего соответственно три.

На токарном станке нередко применяют и машинные метчики, что позволяет нарезать резьбу за один рабочий ход. В отличие от обычных резьбонарезных инструментов машинные метчики обладают увеличенным режущим коническим участком. Это способствует постепенному срезанию слоя металла. Чаще всего их применяют для того, чтобы обеспечить нарезку резьбы в сквозных отверстиях – гайках и похожих элементах.

Известно, что перед нарезанием внутренней резьбы необходимо просверлить отверстие, причём если оно имеет небольшой диаметр, то для его обработки требуется, только сверло, а при больших диаметрах они подвергаются расточке после сверления. Сами отверстия делаются чуть больше номинального значения на 0,10,3 миллиметра в зависимости от диаметра резьбы и используемого материала, чтобы избежать смятия и даже срыва ниток резьбы.

Диаметры отверстий под метрическую резьбу, нарезаемых метчиками, выбирают по специальным таблицам.

Приёмы нарезания резьбы метчиками

До начала процесса метчик должен быть установлен в исходное положение. Это обеспечивается, если заборную часть инструмента вводят в отверстие, а хвостовую при этом поддерживают с помощью центра задней бабки. Чтобы не допустить проворачивания метчика на его квадрат закрепляется вороток, который своей ручкой упирается на суппорт.

Чтобы нарезать первые нитки резьбы необходимо равномерно и осторожно двигать шпиндель задней бабки с помощью маховика. Когда метчик начнет врезаться в отверстие заготовки, дальше он будет продолжать движение по нарезаемым виткам. Однако и после этого перемещение пиноли задней бабки надо продолжать, слегка поджимая инструмент. Это необходимо для того, чтобы хвостовая часть метчика, поддерживаемая центром, оставалась на оси вращения, также как и режущая часть, входящая в отверстие. При этом, во время всего процесса, важно обеспечить обильное охлаждение.

Для нарезания резьбы рекомендуемая скорость резания должна составлять v = 512 м/мин для нарезания резьбы метчиками в стальных заготовках; v = 622 м/мин – в чугунных, бронзовых и алюминиевых заготовках.

www.axispanel.ru

Нарезание резьбы плашками и метчиками

Обработка резьбовых поверхностей

Нарезание резьбы плашками и метчиками

Для нарезания наружной резьбы на винтах, болтах, шпильках и других деталях применяются плашки. Участок детали, на котором необходимо нарезать резьбу плашкой, предварительно обрабатывают. Диаметр обработанной поверхности должен быть несколько меньше наружного диаметра резьбы. Для метрической резьбы диаметром 6-10 мм эта разница составляет 0,1-0,2мм; диаметром 11-18мм - 0,12-0,24 мм; диаметром 20-30мм - 0,14-0,28 мм. Для образования захода резьбы на торце детали необходимо снять фаску, соответствующую высоте профиля резьбы. Плашку устанавливают в плашкодержатель (патрон), который закрепляют в пиноли задней бабки или в гнезде револьверной головки. Скорость резания при нарезании резьбы плашками υ=3-4 м/мин для стальных заготовок; υ=2-3 м/мин для чугунных заготовок и υ=10-15 м/мин для латунных заготовок.

На рисунке справа, резьбонарезные плашки применяемые на токарных станках:
а) - круглая, б) - квадратная, в) - шестигранная, г) - трубчатая

Внутренние метрические резьбы диаметром до 50 мм часто нарезают метчиками. Обычно на токарном станке применяют машинные метчики, что позволяет нарезать резьбу за один проход. Для нарезания резьбы в деталях из твердых и вязких материалов применяют комплекты, состоящие из двух или трех метчиков. В комплекте из двух метчиков первый (черновой) выполняет 75% всей работы, а второй (чистовой) доводит резьбу до требуемого размера. В комплекте из трех метчиков первый (черновой) выполняет 60%, средний (получистовой) - 30% и третий (чистовой) - 10% всей работы. Метчики в комплекте различают по заборной части, наибольшая длина которой у чернового метчика. В отверстиях с прерывистой поверхностью (с пазом, канавкой) резьбу нарезают метчиками с числом канавок, не кратным числу пазов на обрабатываемой поверхности. Для этой же цели и для нарезания отверстий длиной более двух диаметров применяют метчики с винтовыми канавками, рисунок внизу - а). Направление винтовой канавки метчика должно быть таким же, как и у нарезаемой резьбы (правая канавка для правой резьбы, левая - для левой). Для нарезания в пластичных материалах коротких сквозных метрических резьб (диаметром 1,5-8 мм) и длиной до двух диаметров применяют бесканавочные метчики, рисунок внизу - б), которые обладают большей прочностью, чем обычные, и обеспечивают более высокое качество резьбы. При нарезании коротких сквозных резьб в деталях из вязких материалов применяют метчики с расположением зубьев в шахматном порядке, рисунок внизу - в). Преимущество таких метчиков заключается в том, что в процессе их работы снижается трение, улучшается процесс стружкообразования и облегчается подвод смазочно-охлаждающей жидкости. При установке метчика в револьверную головку на его хвостовик надевают и закрепляют винтом кольцо, вместе с которым метчик устанавливают в патрон для плашек и закрепляют, как плашку. Скорость резания при нарезании резьбы метчиками υ=5-12 м/мин для стальных заготовок; υ=6-22 м/мин для чугунных, бронзовых и алюминиевых заготовок. Нарезание резьбы производят с охлаждением эмульсией или маслом.


turner.narod.ru

Как правильно нарезать резьбу метчиками и плашками?

Сложно представить себе механический рабочий инструмент или функциональную деталь, которая бы не работала за счет использования резьбовых соединений. Автомобили, ручные инструменты, бытовая техника, сантехника – это только малый перечень оборудования, которое не смогло бы функционировать без современной резьбы.

Набор плашек для нарезки резьбы

Неудивительно, что так часто человеку приходиться затачивать резьбу на деталях самостоятельно. К счастью, делать это довольно легко. В работе вам потребуется небольшой набор базовых инструментов, метчиков и плашек.

Так как же выполнять нарезку резьбу правильно? Сейчас разберемся.

Cодержание статьи

Выбор инструмента

Заранее отметим, что нарезать резьбу можно разными способами. Работать можно как вручную, так и машинным способом. В первом случае, как мы уже отметили выше, необходимо иметь с собой набор инструментов для создания резьбы, во втором же работу ведут на токарном станке.

Вручную нарезать резьбу рекомендуется, если ваша задача заключается в обработке всего нескольких деталей. Например, при сборке сантехнического оборудования, создании бытовых трубопроводов и т.д.

Обработка деталей на токарном станке подразумевает выполнение масштабных задач. Человек с опытом на оборудовании такого типа способен нарезать резьбу в промышленных масштабах, до сотни деталей в час, а иногда и больше. Впрочем, вряд ли вам понадобится такая производительность.

Чаще всего набор ручных инструментов покрывает все бытовые потребности домашних умельцев. С их помощью вам тоже удастся нарезать резьбу правильно и качественно, только времени и сил уйдет больше.

Упоминаемый выше набор оборудования в основном представлен метчиками и плашками, а также различными дополнительными деталями.

Особенности метчиков

Метчиками называют конусообразные или цилиндрические детали, что предназначены для нарезки внутренней резьбы. В частности с их помощью выполняется резьба на трубах, гайках, мелких шайбах, различного рода зажимах и даже фланцах.

Метчиками пользоваться довольно удобно. Они состоят из рабочей и тыльной части. Рабочая часть имеет уникальную форму и диаметр. На ее краях нанесены специальные резцы или зубцы с некоторым шагом. Зубцы при вращении нарезают металл параллельно с удалением стружки.

Тыльная сторона выполнена в определенной форме, что облегчает фиксацию метчика на рабочем инструменте.

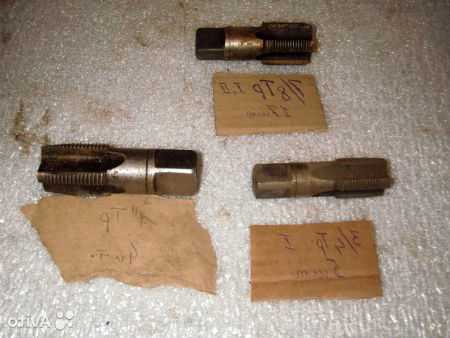

Разнообразные метчики для бытового применения

Метчиками с возможностью нарезки резьбы без образования стружки тоже пользуются, но намного реже, ведь они стоят дороже.

Встречаются метчики:

  • Черновые;
  • Получерновые;
  • Чистовые.

Черновые выполняют первый проход, удаляют большинство стружки и формируют грубые канавки под резьбу. Это еще не полноценная резьба, но подготовка уже выполнена.

Получерновые модели встречаются крайне редко. Они предназначаются для доделки черновых канавок, их очистки и формирования заготовки под чистую резьбу. Получерновыми метчиками пользуются преимущественно при изготовлении сложных деталей.

Последний образец – чистовой метчик, формирует готовую к эксплуатации резьбу точных размеров и формы.

По типу выполняемых действий метчики делят на:

  • Метрические;
  • Гаечные;
  • Трубные;
  • Машинные.

Отметим что метчиками, равно как и плашками, можно нарезать резьбу разных размеров, направлений и формы. Все зависит от выбранной модели оборудования.

Особенности плашек

Плашкой называют режущий инструмент, который применяется при выполнении наружной резьбы. Простейший пример наличия наружной резьбы – это болт. В то время как пример внутренней резьбы – гайка.

Плашки плоские, со стороны сильно напоминают крупные шайбы или зажимы для станочных патронов. Только внутри плашки находится режущая насадка с несколькими рядами закрученных резцов.

Метчик и плашка, вблизи

Плашки могут иметь разную форму, тип сборки и габариты. Встречаются как круглые модели, так и квадратные. Некоторые варианты полностью цельные, другие можно разобрать и заменить режущую насадку.

Режущая часть состоит из трех рабочих зон. Две зоны, что располагаются по краям, состоят из зубцов, внутренняя же зона отвечает за отвод стружки и корректировку направления вращения.

Именно благодаря внутренней зоне плашки обладают самозатягивающимся свойством. То есть после нескольких вращений на трубе плашка фиксируется.

Дальше вращать ее можно без давления, так как затягиваться она будет в направлении образования резьбы. В то время как метчики необходимо вращать с усилием на протяжении всего процесса.

Разновидности плашек, по сути, аналогичны с разновидностями метчиков. Если вы купили крупный набор инструментов, то наверняка получите сразу несколько таких деталей.

Нарезание резьбы

С самими инструментами разобрались, перейдем к вопросу о том, как пользоваться ими правильно.

С подобными задачами справится практически любой человек, однако в работе есть несколько деталей и нюансов, на которые следует обратить пристальное внимание.

Стандартнее этапы работы мало чем отличаются друг от друга, и не имеет значения используете вы плашки или метчики. В любом случае необходимо:

  1. Подготовить и собрать инструмент.
  2. Смазать детали и рабочую область.
  3. Выполнить черновой проход.
  4. Проверить качество резьбы.
  5. Выполнить чистовой проход.
  6. Выполнить финишную проверку.

Есть и нюансы, на которые мы сейчас обратим внимание.

Набор метчиков и плашек (видео)

Выполнение резьбы плашкой

Чаще всего набор плашек применяют, когда необходимо получить результат в виде трубной резьбы. По крайней мере, в гражданском строительстве.

При нарезке резьбы плашкой осторожность играет главную роль. Сначала плашку подбирают и собирают с плашкодержателем (в народе его называют воротком). Затем смазывают маслом или салом, если ничего другого нет в наличии.

Дальше ее надо зафиксировать. На этапе фиксации новички очень часто допускают серьезные ошибки. Плашку сложно зафиксировать в идеальном положении. При этом начать нарезку необходимо с применением давления, да еще и комбинируя его с вращательными действиями.

Как вы сами понимаете, тут необходим некоторый навык.

Существенно упростит работу монтаж детали в горизонтальные тиски, а также легкое обтачивание рабочего края. Обточку выполняют напильником.

Дальше работа пойдет легче. На обточенный край плашку фиксируют, проворачивая на несколько десятков градусов в обе стороны. Затем прижимают (работать легче, если деталь находится ниже уровня вашего пояса, тогда проще сконцентрировать давление от собственного тела) и вращают в рабочем направлении.

Набор инструментов для нарезки резьбы

Первые 2-3 оборота необходимо проделать с давлением сверху вниз, дальше плашка затягивается самостоятельно, а от вас требуется только вращать вороток.

Вращение выполняем поступательными движениями. Каждые несколько оборотов в рабочую сторону, чередуют с обратным вращением на 0,5-1 оборота, для лучшего обтачивания резьбы.

Таким образом, выполняет черновой проход. Чистовой проход у вас проблем вызвать не должен, так как деталь уже готова к обработке, а процесс там идентичный

Нюансы работы с метчиками

С метчиками работают по той же схеме. Набор инструментов также состоит из черновых и чистовых метчиков. Их точно также нужно фиксировать на держателе, только здесь уже используется не вороток, а своеобразные тиски, что идут в комплекте.

Основное отличие при нарезке резьбы этим инструментом – необходимость применять принудительное давление на протяжении всего времени.

В итоге процесс получается более трудоемким. Правильно будет время от времени удалять стружку из метчика самостоятельно. Без удаления она быстро сточит зубцы и повредит деталь. Желательно также охлаждать метчик.

За счет давления, вращения и взаимодействия со стружкой он быстро нагревается. Идеально для таких задач подходит промышленное масло.

Другие похожие статьи по теме:

trubypro.ru

Нарезание резьбы плашками и метчиками — КиберПедия

Для нарезания наружной резьбы на винтах, болтах, шпильках и других деталях применяют плашки. Участок детали, на котором необходимо нарезать резьбу плашкой, предварительно обрабатывают. Диаметр обработанной поверхности должен быть несколько меньше наружного диаметра резьбы. Для метрической резьбы диаметром 6...10 мм эта разница составляет 0,1...0,2 мм, диаметром 11...18 мм — 0,12...0,24 мм, диаметром 20...30 мм — 0,14...0,28 мм. Для образования захода резьбы на торце детали необходимо снять фаску, соответствующую высоте профиля резьбы.

Плашку устанавливают в плашкодержатель (патрон), который закрепляют в пиноли задней бабки или гнезде револьверной головки. Скорость резания v при нарезании резьбы плашками для стальных заготовок 3...4 м/мин, для чугунных — 2...3 м/мин и для латунных — 10... 15 м/мин.

Внутренние метрические резьбы диаметром до 50 мм часто нарезают метчиками. Обычно на токарном станке применяют машинные метчики, что позволяет нарезать резьбу за один проход. Для нарезания резьбы в деталях из твердых и вязких материалов применяют комплекты, состоящие из двух или трех метчиков. В комплекте из двух метчиков первый (черновой) выполняет 75 % всей работы, а второй (чистовой) — доводит резьбу до требуемого размера. В комплекте из трех метчиков первый (черновой) выполняет 60 % всей работы, второй (получистовой) — 30 % и третий (чистовой) — 10 %. Метчики в комплекте различают по заборной части, наибольшую длину имеет заборная часть чернового метчика.

При установке метчика в револьверную головку на его хвостовик надевают и закрепляют винтом кольцо, вместе с которым метчик устанавливают в патрон для плашек и закрепляют, как плашку.

Скорость резания v при нарезании резьбы метчиками для стальных заготовок 5... 12 м/мин, для чугунных, бронзовых и алюминиевых — 6...22 м/мин. Нарезание резьбы производят с охлаждением эмульсией или маслом.

Нарезание резьбы резьбонарезными головками

Резьбонарезные винторезные головки применяют для нарезания наружной и внутренней резьбы на токарных, токарно-револьверных станках и на токарных автоматах.

С помощью хвостовика резьбонарезная головка устанавливается в пиноли задней бабки или в револьверной головке станка. В винторезных головках применяют радиальные, тангенциальные и круглые гребенки. В конце нарезания резьбы гребенки автоматически расходятся и при обратном ходе не соприкасаются с резьбой.

При нарезании наружной резьбы большое распространение получили головки с круглыми гребенками, так как они просты по конструкции, позволяют осуществлять много переточек и обладают большей стойкостью, чем радиальные и тангенциальные гребенки. Устройство и принцип работы существующих винторезных головок имеют незначительные различия.



Внутреннюю резьбу чаще нарезают резьбонарезными головками с призматическими гребенками, режущие кромки которых располагаются на одном диаметре и имеют заходный конус. Число гребенок в комплекте зависит от размера головки. Гребенки смещены в комплекте одна относительно другой в соответствии с углом подъема винтовой линии нарезаемой резьбы.

При нарезании длинных винтов и червяков для повышения производительности применяют резцовые головки, которые устанавливают на суппорте станка. Эти головки оснащают обыкновенными и чашечными резцами и используют при нарезании наружных и внутренних резьб.

Контроль резьбы

Шаг резьбы измеряют резьбовым шаблоном, представляющим собой пластину 2 (рис. 4.46), на которой нанесены зубцы с шагом резьбы, обозначаемым на плоскости шаблона. Набор шаблонов для метрической или дюймовой резьбы скрепляется в кассету 1. Резьбовыми шаблонами определяют только шаг резьбы.

Правильность выполненной на детали внутренней и наружной резьбы комплексно оценивают с помощью резьбовых калибров (рис. 4.47). Резьбовые калибры разделяют на проходные, имеющие полный профиль резьбы и являющиеся как бы прототипом детали резьбового соединения, и непроходные, контролирующие только средний диаметр резьбы и имеющие укороченный профиль.

Для измерения наружного, среднего, внутреннего диаметров и шага резьбы применяют резьбовые микрометры (рис. 4.48). Резьбовой микрометр имеет в шпинделе и пятке посадочные отверстия, в которые устанавливают комплекты сменных вставок, соответствующие измеряемым элементам резьбы. Для удобства измерений резьбовой микрометр закрепляют в стойке, а затем настраивают по шаблону или эталону.

Перед контролем проверяемые детали необходимо очистить от стружки и грязи. В процессе контроля следует осторожно обращаться с калибрами, чтобы на их рабочей резьбовой поверхности не появились забоины и царапины.





cyberpedia.su

Нарезание резьб метчиками и плашками — Мегаобучалка



Метчики – это режущие инструменты, предназначенные для нарезания резьбы в отверстиях и представляющие собой винт, на котором прорезаны режущие канавки радиусом для образования режущих кромок и вывода стружки из зоны резания (рис. 80, а). Метчик состоит из рабочей части и хвостовой . Рабочая часть в свою очередь состоит из режущей (заборной) и калибрующей частей. Хвостовая часть служит для закрепления метчика в патроне или воротке.

Переднюю поверхность зубьев режущей и калибрующей

  Рис. 80. Конструкция метчика: а– конструктивные элементы; б – схема работы режущей (заборной) части

частей затачивают под углом , называемым передним. Значение зависит от вида обрабатываемого материала и составляет . Задняя поверхность режущей части метчиков имеет затылование по вершинам под углом называемым задним. Величина заднего угла составляет . На калибрующей части и боковых сторонах пера задний угол чаще равен нулю, и лишь у метчиков со шлифованной резьбой величина затылования составляет 0,2…0,3 мм по ширине пера.



Калибрующая часть служит для окончательного формирования профиля резьбы, ее зачистки и направления метчика. С целью уменьшения трения и снижения разбивания резьбы калибрующая часть метчика выполняется с обратной конусностью.

Параметрами, определяющими резьбу метчиков, являются: наружный диаметр ; средний диаметр ; внутренний диаметр ; шаг резьбы ; угол профиля . У метчиков, предназначенных для нарезания метрической резьбы, шаг задается в миллиметрах, а угол профиля составляет . У метчиков, предназначенных для нарезания трубной резьбы, шаг задается в нитках на один дюйм, а угол профиля равен .

Заборная часть характеризуется длиной и углом . В процессе работы метчика каждый зуб заборной части срезает слой толщиной а (рис. 80, б), который определяется по формуле

,

где - шаг нарезаемой резьбы; - число перьев метчика.

Из приведенной формулы видно, что толщина среза стружки а зависит от и . С уменьшением толщины срезаемого слоя уменьшается нагрузка на зуб и повышается стойкость метчиков. Однако чрезмерно малая толщина срезаемого слоя может привести к снижению стойкости метчика.



Метчики делятся на ручные, машинно-ручные и машинные. В зависимости от вида метчика и его назначения геометрические параметры и могут принимать следующие значения: , .

Рис. 81. Метчик с винтовыми канавками

Для эффективного удаления стружки из канавок метчика его режущие кромки при заточке передней поверхности выполняются с наклоном к оси под углом , который обеспечивает надежное транспортирование стружки в направлении движения подачи при обработке сквозных отверстий. При обработке глухих отверстий применяют метчики с винтовыми канавками (рис. 81), имеющими угол наклона к оси метчика [16].

В основном метчики изготовляют из быстрорежущих сталей. Получают распространение также твердосплавные метчики. Твердосплавные метчики малых размеров делаются цельными. В метчиках больших размеров к рабочей части твердосплавные пластины припаиваются или крепятся механическим способом.

Плашки, также как и метчики являются многолезвийными

инструментами и предназначены для нарезания наружных резьб, они бывают круглыми, квадратными и шестигранными. На практике наибольшее распространение получили круглые плашки благодаря их простоте, дешевизне и надежности в эксплуатации. Плашки изготавливаются из инструментальных легированных сталей, таких как ХВСГ и 9ХС, или быстрорежущих сталей.

  Рис. 82 . Плашка круглая: 1 – режущий зуб; 2 – передняя поверхность; 3 – заборная часть; 4 – калибрующая часть; 5 – паз под регулировочный винт; 6 - стружечные канавки; 7 – крепежное углубление

Плашка представляет собой гайку, у которой режущие зубья образуются в процессе изготовления стружечных канавок. Основные конструктивные элементы и геометрические параметры круглой плашки представлены на рис. 82.



На зубьях плашки имеются режущие и калибрующие нитки. Режущая часть получена путем срезания ниток под углом к оси плашки и затылованием этих ниток с образованием заднего угла . Угол заборной части принимается равным . Режущая часть у плашек выполняется с двух сторон, что увеличивает срок службы инструмента. Калибрующая часть имеет полный профиль резьбы. Зубья на ней не затылуются. Длина калибрующей части равна 3…6 ниткам (виткам). Передний угол , в зависимости от обрабатываемого материала, принимается равным . Вместе с тем следует отметить, что передний угол у круглой плашки не является постоянным вдоль режущей кромки, а уменьшается от вершины зуба к его периферии.

Число стружечных канавок у плашек составляет 3…8 и определяется наружным диаметром плашки . Высота плашки

Наружная поверхность и торцы плашки являются базирующими элементами при установки плашки в плашкодержателе или в специальном патроне для нарезания резьбы.

На плашке делается призматический паз с углом и шириной 3…16 мм. Этот паз ориентирует плашку при ее установке в плашкодержателе. Кроме того, он облегчает разрезание плашки после ее затупления. Перемычка между дном паза и стружечным отверстием мм.

Конические крепежные углубления 7 (см. рис. 82) служат для закрепления плашки соответствующими винтами плашкодержателя. Оси двух верхних углублений смещены на некоторую величину от линий, проходящих под углом к вертикальной оси, что позволяет выбирать зазоры при закреплении и регулировать параметры разрезанных плашек после переточек.
