Содержание

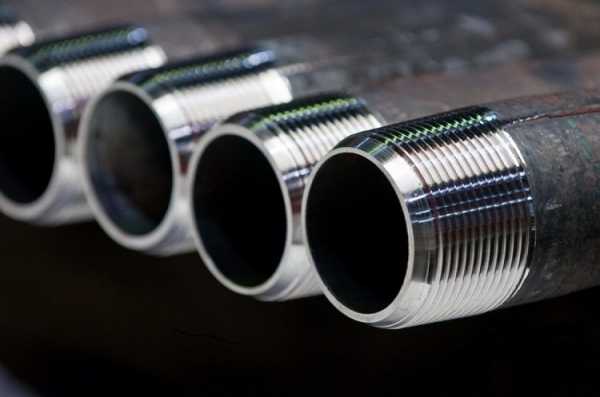

Инструмент для нарезки резьбы на трубах

Любой ремонт или замена существующего трубопровода предполагает врезку в магистраль. Сварка пригодна только для металлических труб, в то время как для соединения их с пластиковыми изделиями применять этот способ невозможно. Кроме того, при монтаже используется запорная арматура, которая крепится резьбовым соединением. Для его создания необходимо знать, как нарезать резьбу на трубе и с помощью каких приспособлений.

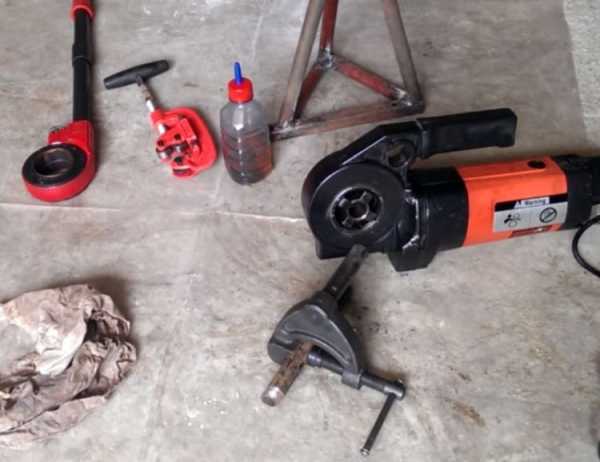

Для нарезки резьбы существует несколько видов инструментов

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

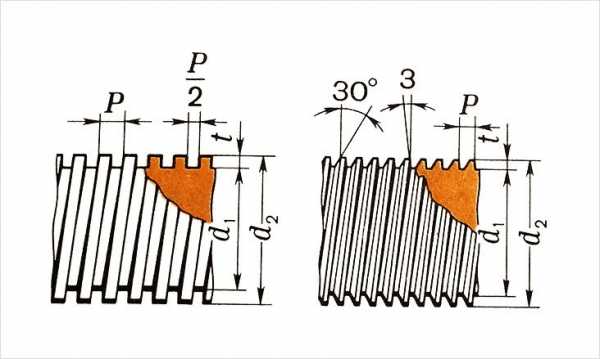

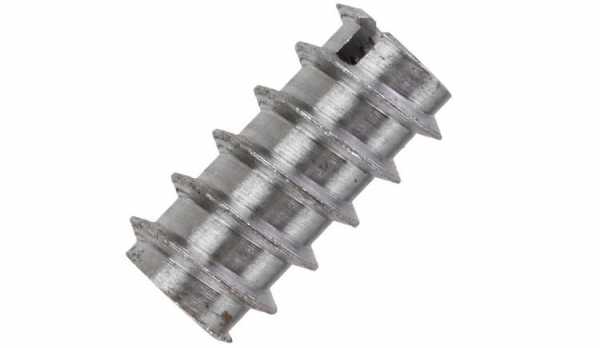

Основными характеристиками резьбы являются:

  • шаг. Это расстояние между вершинами или основаниями соседних витков;

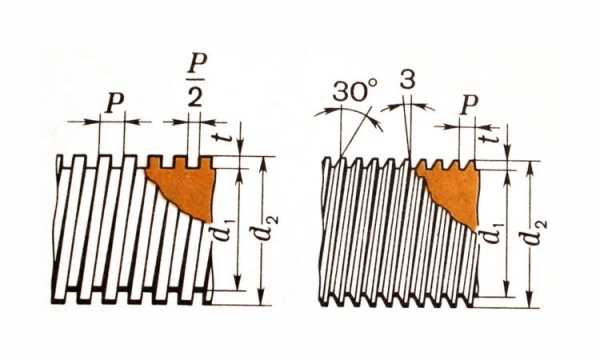

  • профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др.
    В деталях санитарно-технических систем используется исключительно треугольный профиль
    ;
  • угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
  • глубина. Это расстояние от вершины до основания резьбы;
  • наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

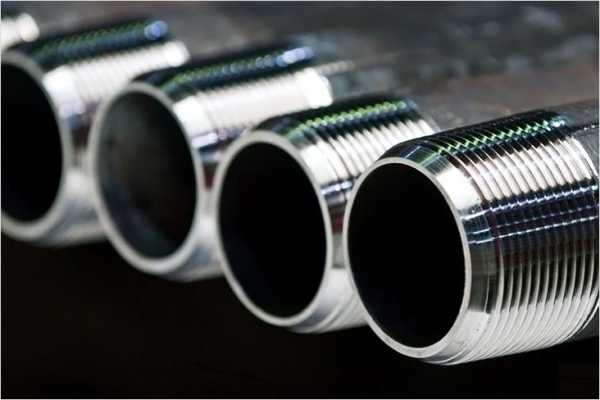

Любая резьба имеет свои технические характеристики

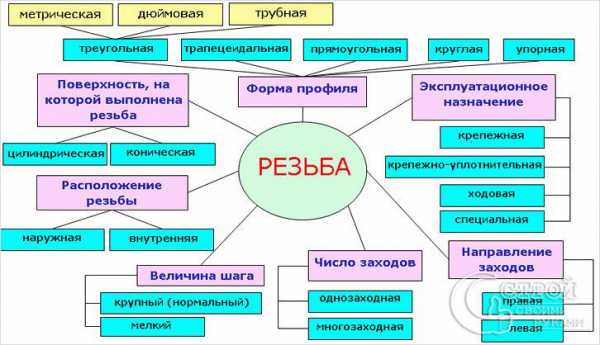

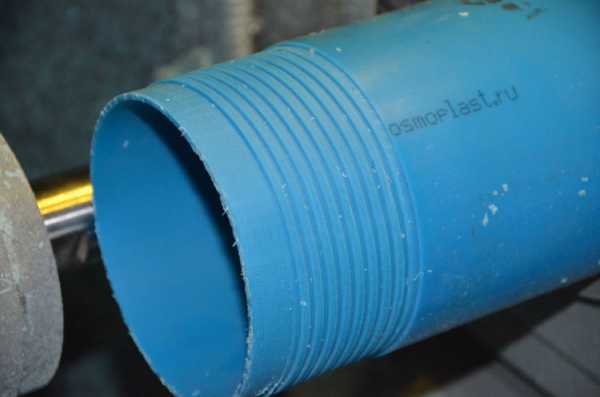

Виды резьбы на трубах

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

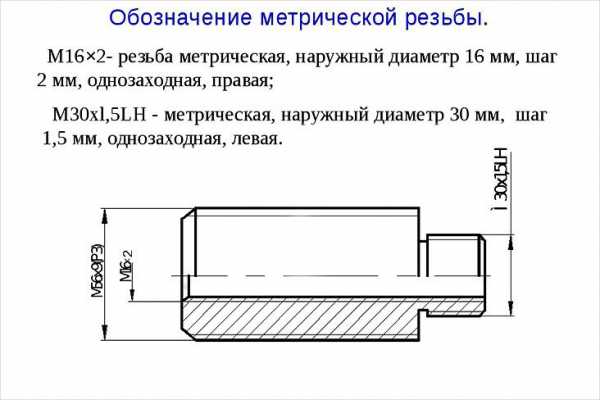

Метрическая резьба характеризуется тем, что:

  • геометрические размеры деталей измеряются в миллиметрах;
  • вид профиля – равносторонний треугольник;
  • имеет меньший шаг.

Особенностями дюймовой резьбы является:

  • единица измерения геометрических размеров деталей — дюймы;
  • имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
  • имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Инструмент и правила нарезки резьбы на трубах

Конечно же, чтобы выполнить эту процедуру, без инструмента для нарезания резьбы на трубах не обойтись. В сфере торговли его обычно называют трубным резьбонарезным набором.

Полезная информация! В набор может входить инструмент с непривычным названием клупп. Он напоминает плашку для нарезки резьбы на трубах, но содержит только её главную функциональную часть – круглую рамку в виде короткого цилиндра, выполненного из инструментальной стали и оснащённого прочными резцами.

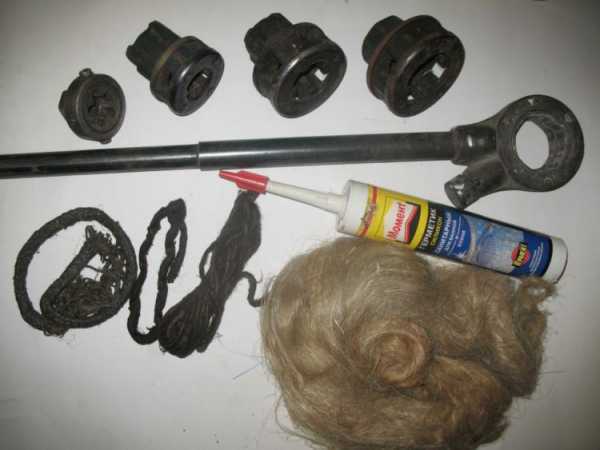

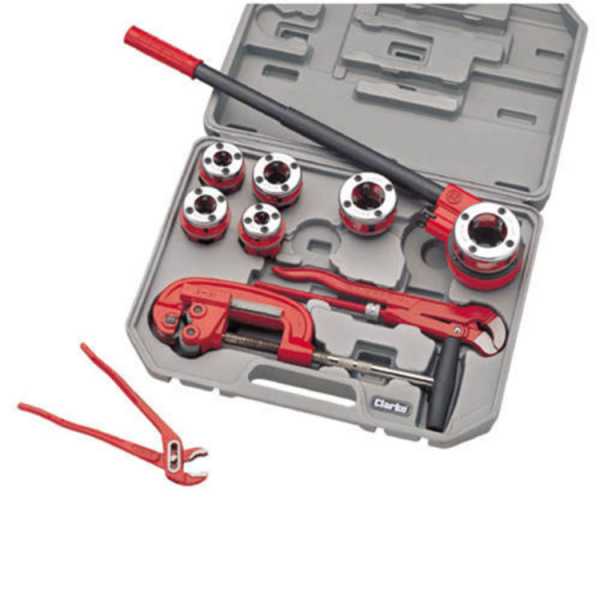

Помимо плашек или клуппов, набор включает держатель (с трещоткой либо без неё), а также ряд других дополнительных инструментов, таких, как клещи, струбцину и т.д.

Требования к процессу нарезки резьбы на трубах вручную формулируются следующим образом:

  • обязательная подготовка трубы. С места будущей резьбы необходимо удалить грязь, ржавчину и слой краски. Очищать поверхность следует до металла;
  • процесс нарезания резьбы на трубах должен сопровождаться смазыванием их рабочих поверхностей и резцов применяемого инструмента – плашки или клуппа. Для этого используется смазка, представляющая собой специальную жидкость. Её наносят как до начала, так и в процессе нарезки резьбы на трубе;
  • на торце изделия предварительно необходимо снять наружную фаску;
  • работа должна проводиться только острым и исправным инструментом для нарезки резьбы на водопроводных трубах.

Кроме технологии, важно знать еще и тонкости выбора инструмента.

Нарезая резьбу, нужно строго соблюдать технологию

Резьбонарезной инструмент — это не только вышеупомянутые плашки и клуппы, но также и метчики. С помощью последних создаётся внутренняя резьба путём прорезки стружечных канавок. Но здесь есть один нюанс. Для нарезки резьбы на трубе необходимо использовать набор из двух метчиков, отличающихся глубиной прорезывания:

  • для черновой работы — №1;
  • для чистовой работы — №2.

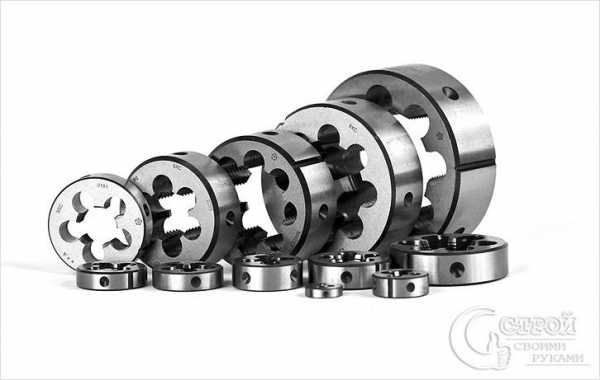

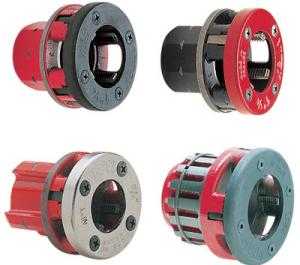

Плашка для нарезки резьбы на трубах бывает:

  • круглой;
  • раздвижной;
  • разрезной;
  • цельной.

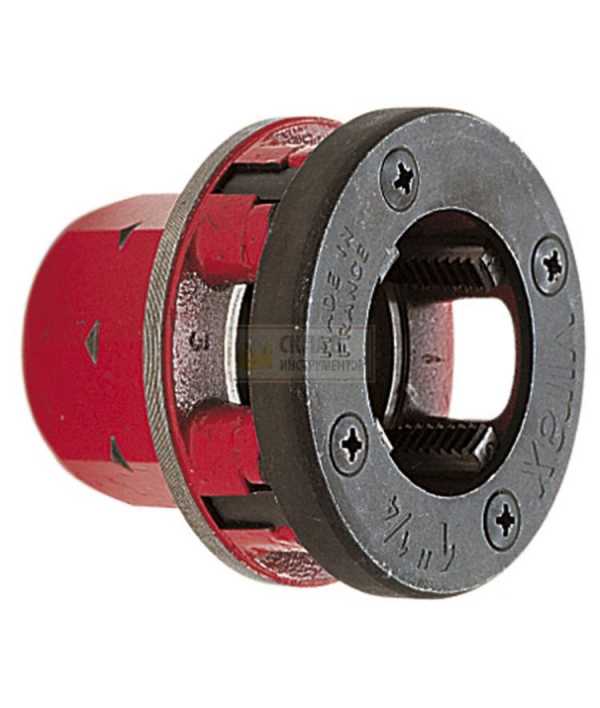

Ещё один инструмент – клупп – имеет в своей конструкции направляющую. Она служит для центрирования цилиндра с резцами по трубе.

Вместе с тем, одних знаний, чем нарезается резьба на водопроводной трубе, недостаточно. Необходимо выяснить требования ГОСТа к размеру трубной резьбы, и уже в соответствии с её шагом и диаметром подбирать набор резьбонарезного инструмента. Эти данные представлены в нижерасположенной таблице.

Таблица 1

Шаг резьбыДиаметр резьбы, ммРазмер трубной резьбы, дюймы
ммНитки на 1 дюймВнутреннийНаружный
2,30911,084,930
87,887
3
2,30911,072,23075,1872 1/2
2,30911,056,65959,6162
2.30911,044,84747,8051 1/2
2,30911.038,95441,9121 1/4
2,30911,030,29333,2501
1,81414,024,11926,4423/4
1,81414,018,63220,9561/2



Этапы нарезки трубной резьбы вручную

Как было сказано выше, данная операция выполняется с помощью плашки, клуппа либо метчика. Выбор набора для нарезания резьбы на трубах зависит от многих факторов. Но, прежде всего, от того, какое резьбу необходимо создать – наружную либо внутреннюю. Для большей конкретики рассмотрим, как нарезается резьба на нержавеющую трубу вручную с помощью плашки.

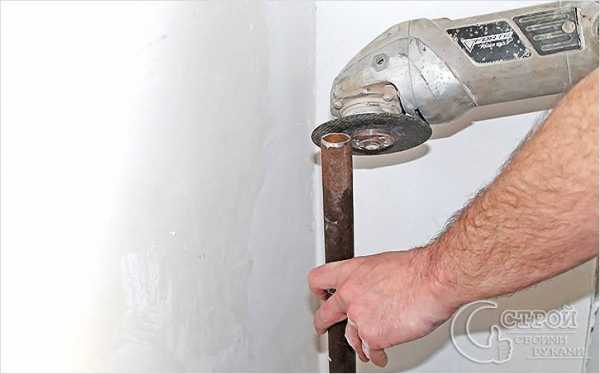

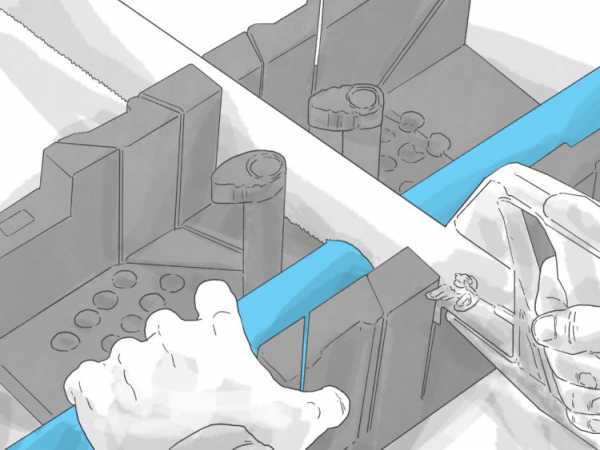

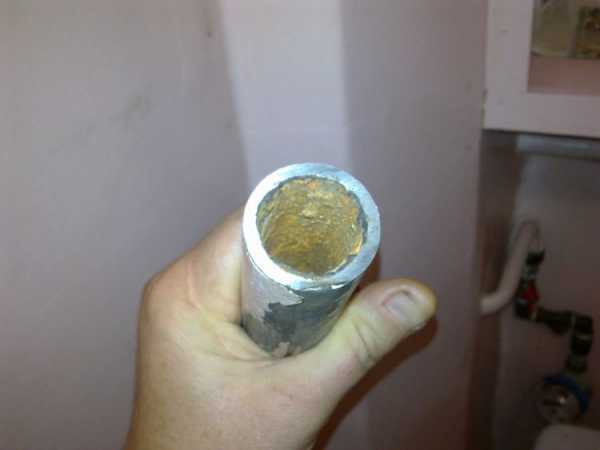

Отрежьте часть нержавеющей трубы, на которой присутствует старая резьба. Заниматься её восстановлением нецелесообразно, поскольку добиться полной герметичности соединения будет невозможно и, следовательно, в этом месте будут возникать протечки. Выполняя такую операцию вручную, особое внимание уделяйте срезу. Он должен быть строго перпендикулярным продольной оси трубы.

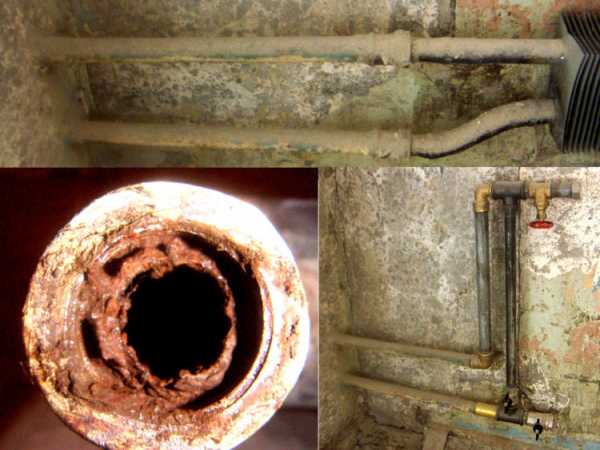

Важно! Удалению также подлежит сегмент трубопровода с признаками коррозии.

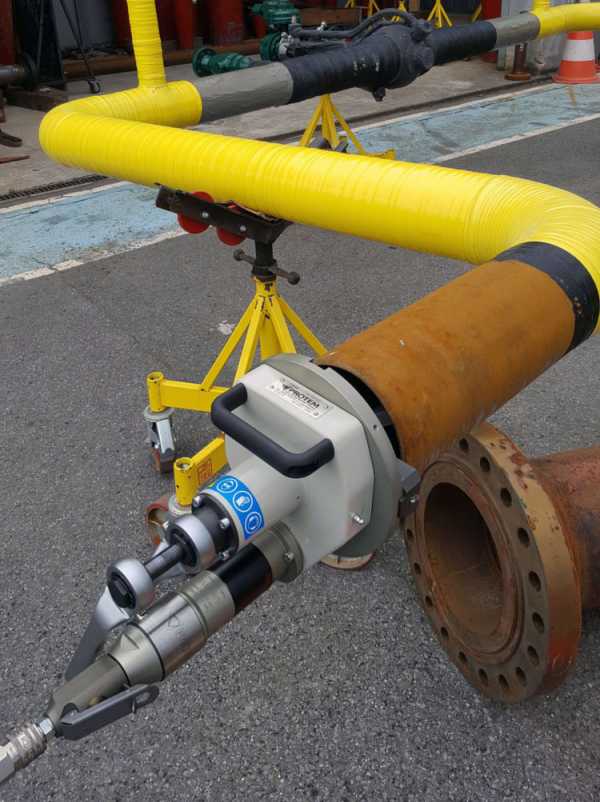

Для облегчения накручивания плашки, снимите с торца трубы фаску. Чтобы обеспечить лучшее скольжение, место будущей резьбы смажьте маслом. Далее начинайте собственно нарезку трубной резьбы. Проведя некоторое количество витков, плашку следует прокрутить в противоположную сторону.

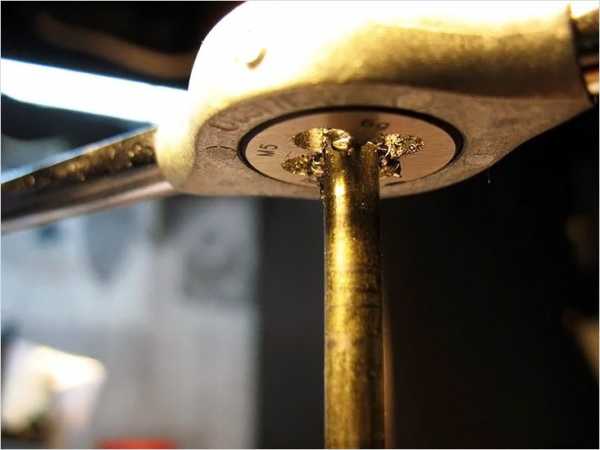

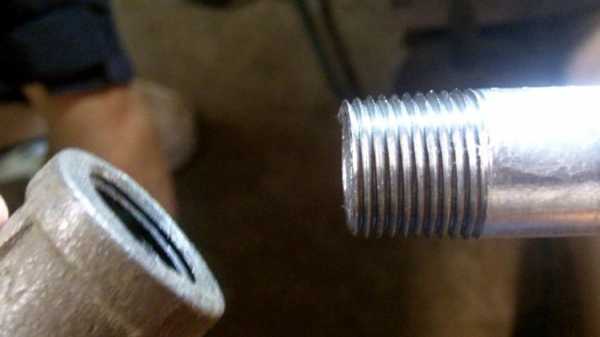

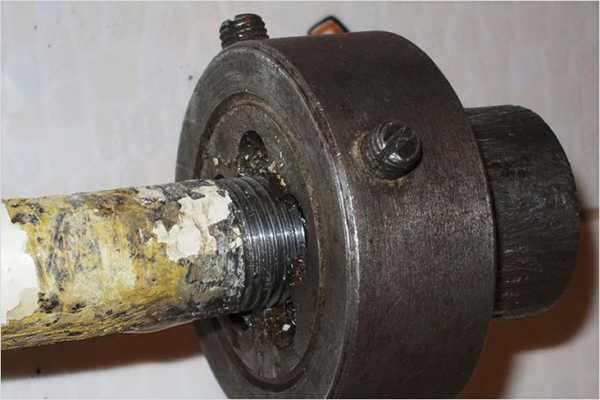

При помощи плашки легко нарезать внешнюю резьбу

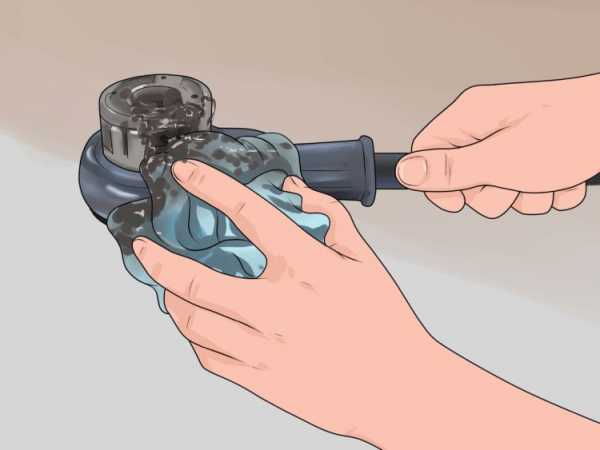

По завершении нарезания трубной резьбы удалите со вновь созданного места соединения металлические опилки. Для проверки правильности выполнения работ накрутите на трубу предполагаемый к установке объект. Так вы выясните корректность использования выбранной плашки для нарезания резьбы на трубах, а также достаточно ли количества витков. Если проверка пройдёт удачно, уплотните соединение и приступайте к монтажу водопроводной системы.

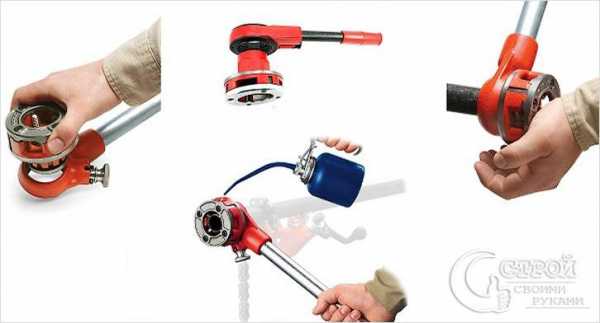

Преимущества клуппов

Некоторые особенности данного инструмента, используемого для нарезания резьбы на трубах, были упомянуты выше. Но удобство применения ˗ это далеко не единственное достоинство такого набора. Так, например, зная на практике, как нарезать резьбу на трубе с помощью плашки, вы без труда справитесь с этим заданием, используя клупп. Из других преимуществ стоит выделить чистоту получаемой резьбы, простоту конструкции клуппа, возможность оперативной замены резцов-плашек и небольшой вес.

Особого внимания заслуживает следующий фактор. Для изготовления плашки используется недешёвая инструментальная сталь. Но ведь повышенной прочностью должны обладать только резцы, в действительности выполняющие основную работу! Отсутствие дорогих нефункциональных частей обусловливает снижение цены набора клуппов и, соответственно, уменьшает себестоимость процесса нарезки резьбы на нержавеющей трубе. Поэтому домашние мастера, умеющие считать деньги, отдают предпочтение именно такому инструменту.

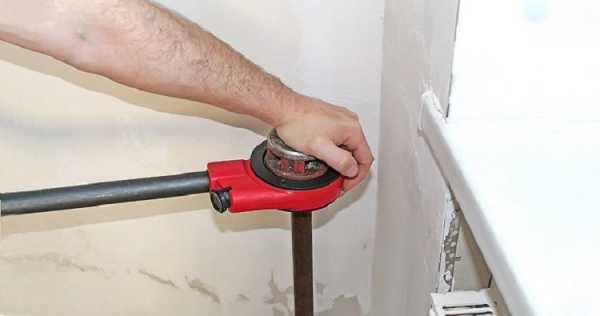

Применение клуппа существенно облегчит задачу по нарезке резьбы

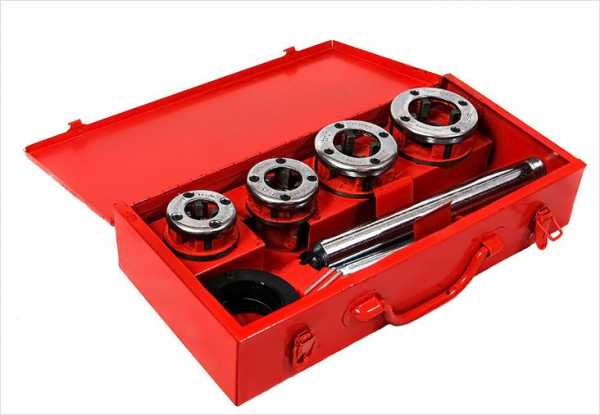

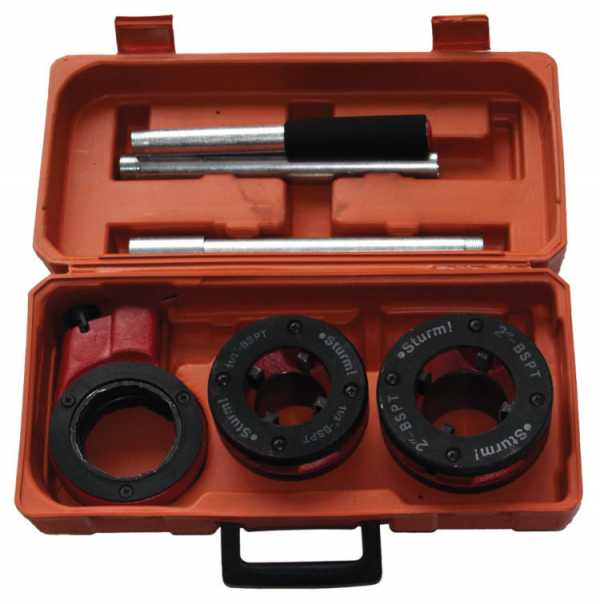

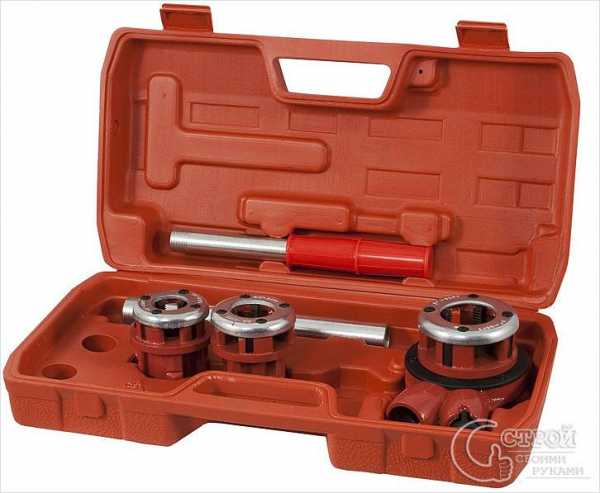

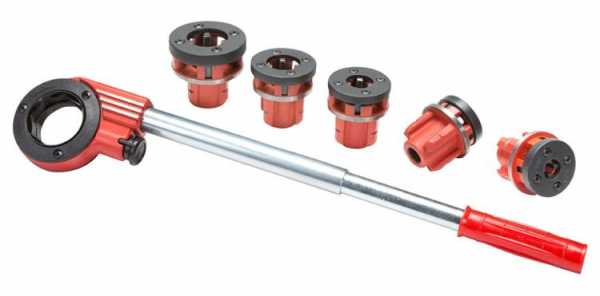

Продаются эти изделия с набором плашек для нарезки резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Каждая из них обозначается цифрой 1, 2, 3, или 4. Все прорези на корпусе клуппа тоже имеют номера, соответствующие резцам-плашкам, с помощью которых будет выполняться нарезание резьбы на трубе. Для повышения эффективности работы в труднодоступных местах совместно с клуппом рекомендуется приобрести специальную оснастку.

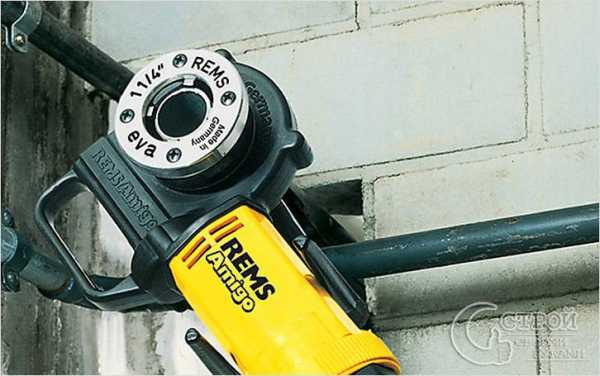

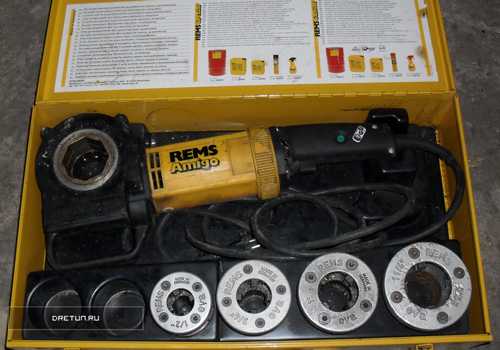

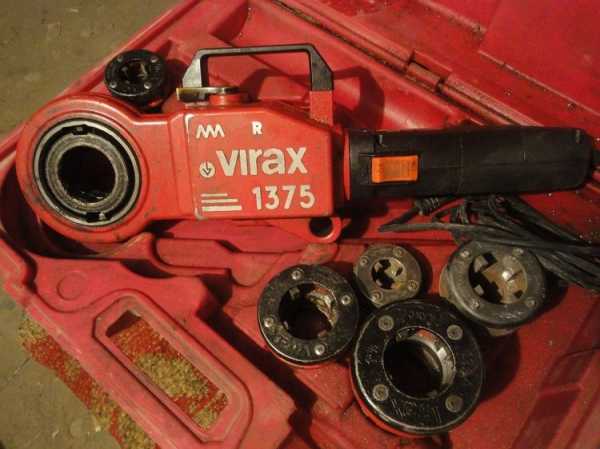

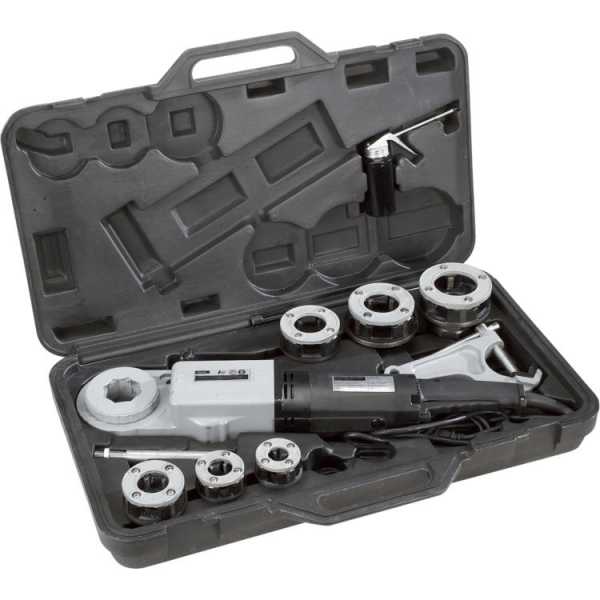

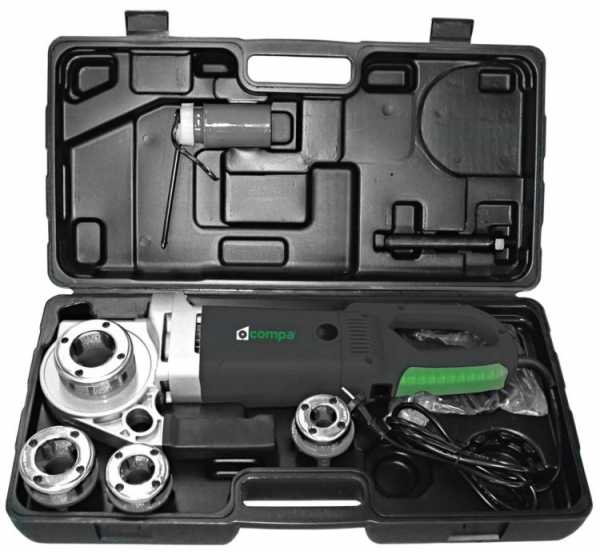

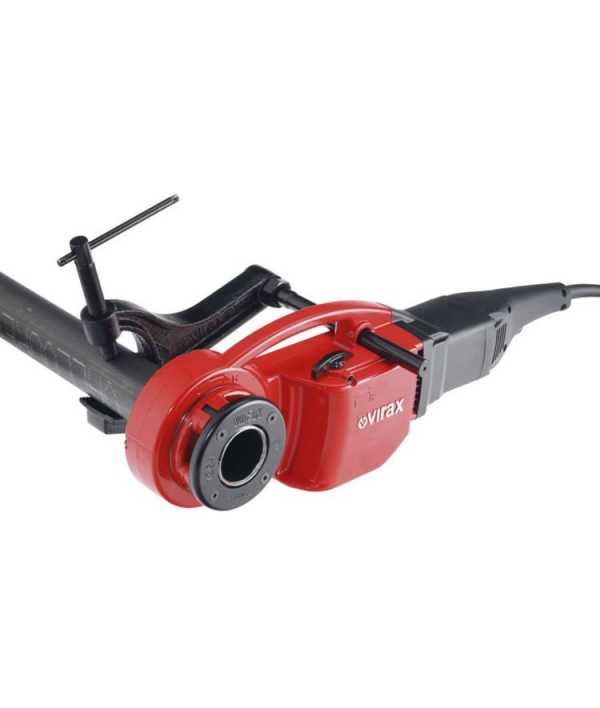

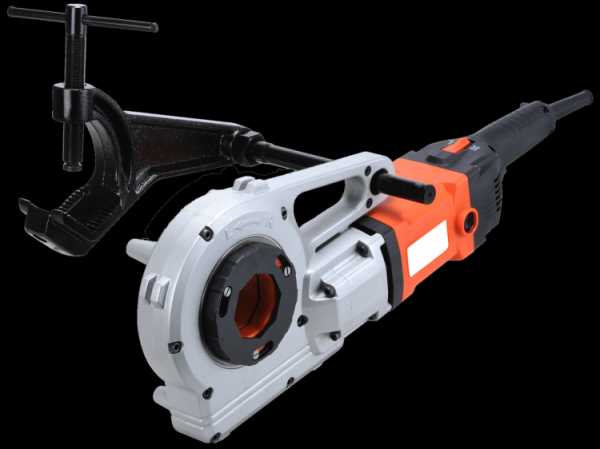

Сегодня на рынке можно найти такой инструмент с электрическим и ручным приводом. Поэтому может возникнуть вопрос, чем нарезается резьба на трубе более эффективно.

Полезная информация! Продаются клуппы в специализированных как стационарных, так и интернет-магазинах. Последние очень удобны, поскольку стать владельцем подходящего набора для нарезки резьбы на трубах можно, не покидая пределы своего дома.

Слесари-профессионалы, которые уж точно знают, как нарезать резьбу на трубе, предпочитают электрические клуппы. Но стоят такие устройства больше. Поэтому если планируется провести разовое нарезание резьбы на трубу,выгоднее приобретать набор инструмента с ручным приводом.

trubamaster.ru

Нарезание резьбы на трубах – 88 фото лучших способов + инструкция как выполнить своими руками

Если у вас возникла необходимость соединить две металлические трубы, без нарезания резьбы не обойтись.

Чтобы досконально разобраться в этом вопросе, вам очень пригодится материал нашей статьи.

В нем содержится вся необходимая информация о том, какие лучше использовать инструменты и как ими правильно пользоваться.

Вы узнаете о различных способах нарезания резьбы и о некоторых профессиональных секретах, значительно облегчающих этот процесс.

Для начала давайте разберемся с основными понятиями.

Краткое содержимое статьи:

Шаг, профиль и глубина резьбы

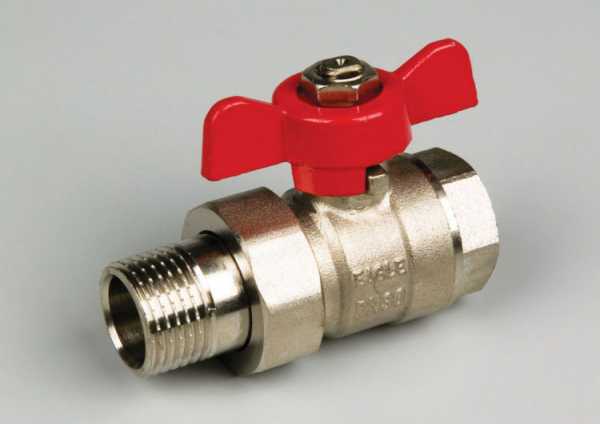

При соединении металлических труб и различной запорной арматуры (например, переходников или муфт) применяется резьбовое соединение. Основные характеристики резьбы это:

  • глубина;
  • профиль и угол профиля;
  • шаг резьбы;

Глубина – это расстояние от начала резьбы и до конца трубы;

Профиль – поперечное сечение витка. Оно может иметь форму различных геометрических фигур. Например, прямоугольника или треугольника.

Шаг резьбы – определяется расстоянием между соседними витками.

На заметку: чем больше шаг резьбы, тем больше ее глубина и тем большее количество витков приходится на единицу резьбы.

Существуют разные виды резьбы. Каждый из них применяется для решения определенных задач.

Виды резьбы

  • метрическая резьба – это основной вид крепежной резьбы для изделий, произведенных в нашей стране;
  • дюймовая резьбы – имеет треугольный профиль. Ее используют в основном при монтаже водопроводов, реже – для отопительных систем;

  • цилиндрическая резьба – разновидность дюймовой, только имеет более мелкий шаг и закругленные впадины;
  • коническая резьба имеет закругленные вершины и впадины и применяется в тех случаях, где особенно необходима герметичность соединения (например, при большом давлении)

Секреты мастерства

Чтобы качественно нарезать резьбу, нужно соблюдать несколько основных правил:

  • труба должна быть чистой. Грязь, ржавчину и остатки краски необходимо предварительно удалить;
  • фаска, если она имеется, тоже должна быть удалена. Вы можете использовать для этой цели напильник или болгарку;
  • чтобы предохранить используемые инструменты от повреждения и облегчить работу, нужно смазать трубу и сам инструмент специальной эмульсией;

Прислушайтесь к нашим советам. Тогда инструменты прослужат вам долго и резьба получится качественной.

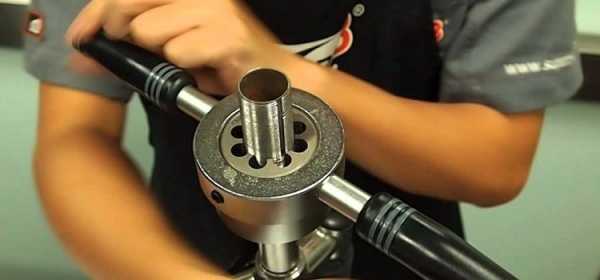

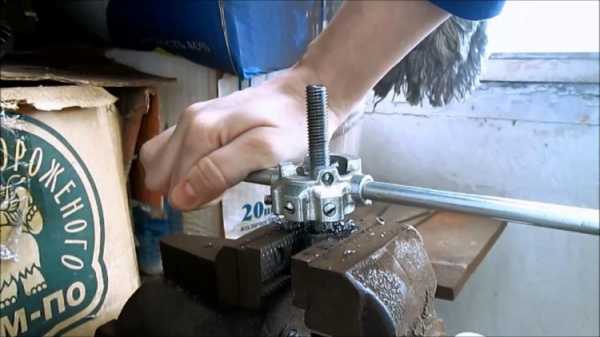

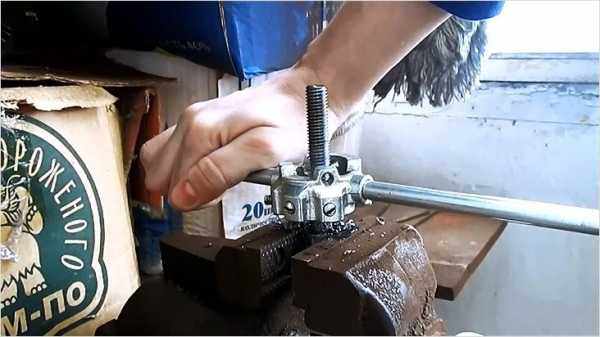

Нарезка резьбы с помощью плашки

Самый простой способ нарезать резьбу – использование плашки. Закаленная гайка, имеющая специальные отверстия, образует специальные режущие кромки и выводит стружку.

Основное назначение плашки – нарезание наружной резьбы.

Как работать с плашкой

  • подготовьте трубу нужным образом: очистите от грязи, остатков краски. Зачистите фаски;
  • закрепите трубу строго вертикально;
  • нанесите специальную эмульсию;
  • слегка прижмите ручки плашки и крутите ее по часовой стрелке;

  • чтобы резьба получилась достаточно четкой, еще раз пройдитесь вверх-вниз плашкой, по уже нарезанной резьбе;
  • не забывайте, в процессе работы, смазывать соприкасающиеся детали специальной эмульсией.

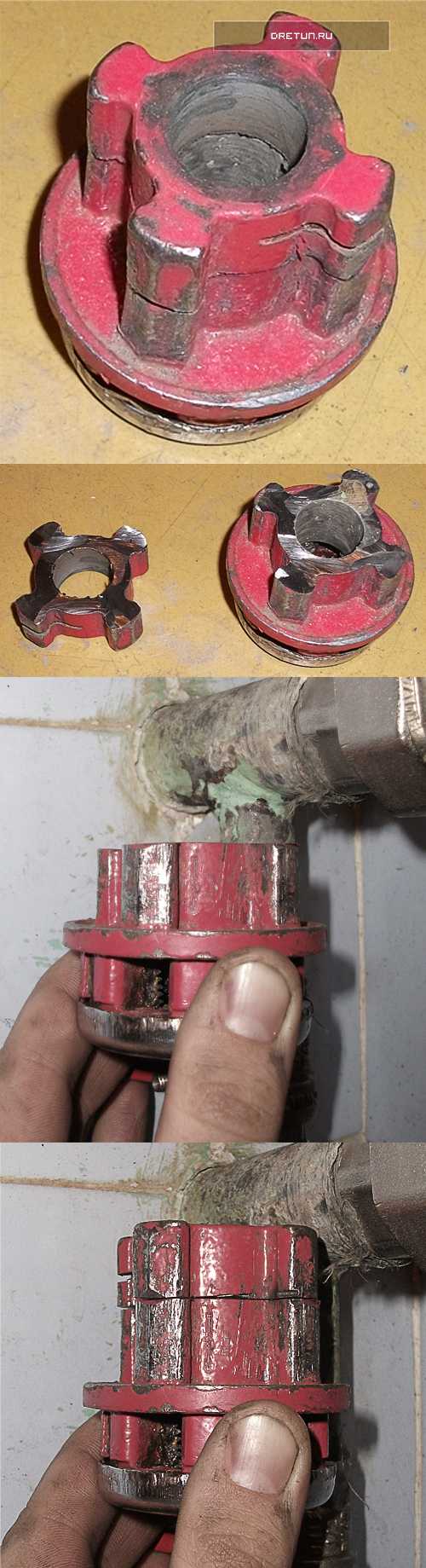

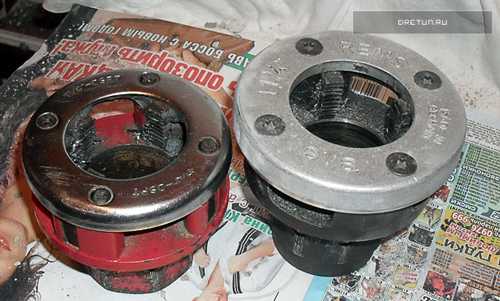

Что такое клупп и почему с ним легко нарезать резьбу

Клупп – это модифицированный вариант плашки. Он может быть раздвижным и монолитным. Его отличительная особенность – наличие четырех сменных режущих пластин.

С помощью клуппа вы сможете нарезать резьбу разного диаметра гораздо быстрее и с меньшими усилиями, чем при использовании обыкновенной плашки.

Стоит отметить, что при изготовлении клуппа высококачественная сталь используется только для режущих поверхностей. Поэтому этот инструмент доступен и экономичен.

Как работать с помощью клуппа

  • закрепите клупп на трещотке;
  • нанесите на обрабатываемые детали специальную эмульсию;
  • вставьте конец трубы в направляющую и крутите трещотку;

  • действуйте плавно, без резких усилий;
  • в процессе нарезки резьбы, не забывайте смазывать соприкасающиеся детали;
  • если клупп затупился, вовремя меняйте режущие кромки.

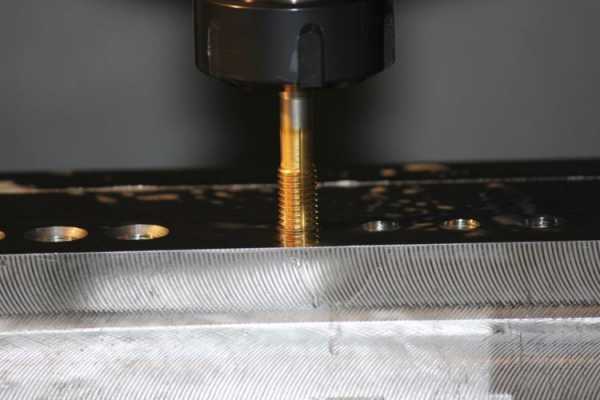

Особенности нарезания внутренней резьбы

При соединении металлических труб часто возникает необходимость нарезания внутренней резьбы. Внутренняя резьба нарезается метчиком.

Изготавливаются метчики из инструментальной, легированной стали.

Состоит метчик из хвостовика и рабочей части.

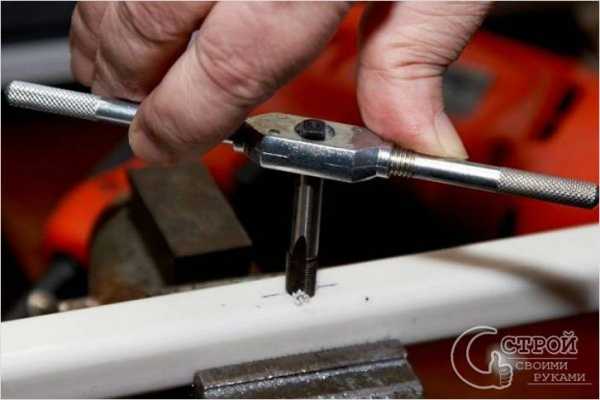

Для вращения метчика при нарезании внутренний резьбы, обычно применяют вороток. Чтобы нарезать качественную внутреннюю резьбу, нужно действовать следующим образом:

  • установите метчик и смажьте соприкасающиеся поверхности специальной масляной эмульсией;
  • прижимайте вороток к метчику и поворачивайте его до двух-трех оборотов;
  • затем поворачивайте метчик с легким нажимом. Руки нужно переставлять каждые пол- оборота;
  • вращайте метчик по уже нарезанной резьбе, чтобы удалить стружку и сделать резьбу особенно четкой;

Конечно, для нарезания резьбы на металлических трубах, лучше всего использовать специальные станки.

Однако, если у вас нет такой возможности, то вы вполне сможете решить проблему своими силами.

Надеемся, что наша статья была вам полезной и помогла разобраться в том, как правильно наносить резьбовые соединения.

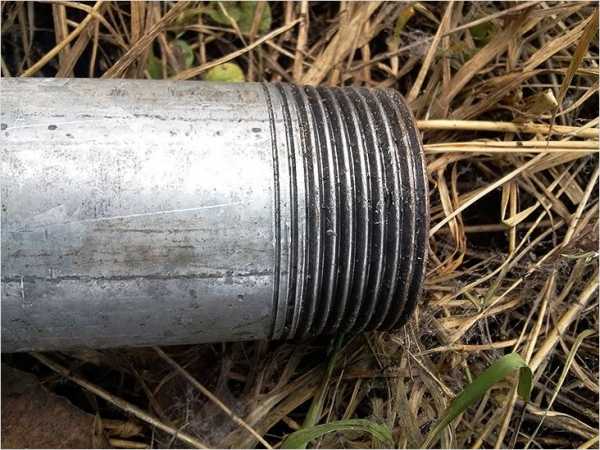

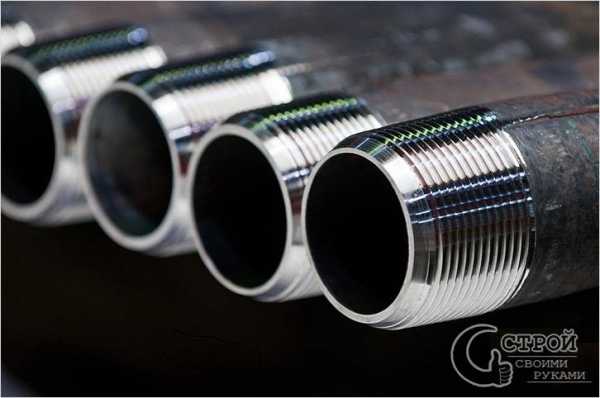

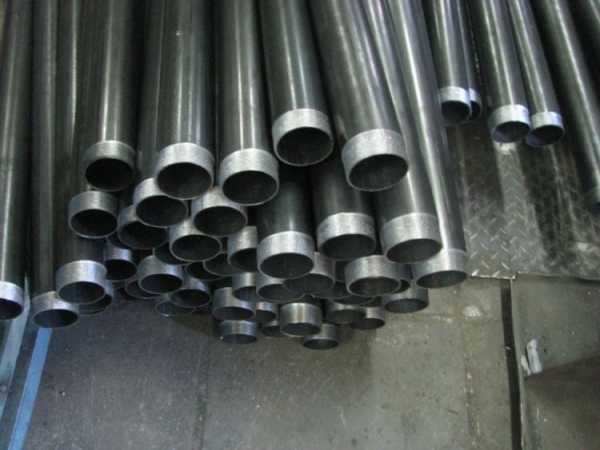

Фото правильной нарезки резьбы на трубах





stroykadomainfo.ru

Как нарезать резьбу на трубе

При выполнении разнообразных ремонтных работ, связанных с восстановлением элементов водопровода, заменой сантехнических устройств, отопительных регистров и прочего, приходится использовать части стальных трубопроводов с резьбовыми участками. В этой статье мы расскажем, как нарезать резьбу на трубе самостоятельно. Если знать особенности нарезания и запастись соответствующим инструментом, то эта задача будет вами выполнена качественно и сравнительно быстро.

Особенности трубной резки

Издавна для нарезания резьбы на трубчатых элементах используется не метрическая, а так называемая дюймовая резьба, которая отличается от обычной другим углом профиля резьбы (55º против 60º у метрической). Кроме того, дюймовая резьба имеет меньшее значение шага, что объясняется незначительной толщиной стенки трубы.

Малый шаг означает, что на одной и той же длине резьбовой части витков резьбы окажется больше. Соответственно, возрастает и надежность соединения.

Резьба бывает правой и левой. У правой резьбы витки, при рассматривании с торцевой части изделия, уходят вправо, а соответственно, у левой – влево. Значительно чаще применяется правая резьба.

Определить, какая резьба на одном из резьбовых участков очень просто: если при наворачивании стыкуемого элемента, он проворачивается по часовой стрелке – значит, резьба правая.

На водопроводной трубе направление витков значения не имеет, поскольку изделия после соединения не вращаются, а остаются неподвижными. Кроме трубной резьбы в соединениях используют также и крепежную резьбу, у которой шаг – более крупный. Она выполняется на метизах и отверстиях под них.

Способы нарезки резьбы на трубах

Резьбу на водопроводных трубах можно нарезать своими руками при помощи двух инструментов – плашки (ее еще называют лерка) и клуппа. В чем разница между ними?

Плашка представляет собой ручной резьбонарезной инструмент, внешняя сторона которого имеет посадочное место под корпус в виде двух противоположно расположенных пазов. А внутренняя сторона представляет собой пластину с резьбовым отверстием и канавками для отвода стружки, воспроизводящие диаметр и шаг требующейся резьбы. На конце резьбового профиля имеются так называемые участки сбега. Они выполняют двойную функцию: обеспечивают легкость при центровке участков двух труб перед их соединением и улучшают выход стружки, образующейся при нарезании резьбы. На торцовой поверхности плашки наносится обозначение диаметра резьбы. Для нарезания плашку вставляют в корпус-вороток, снабжаемый съемными ручками для проворота плашки, и закрепляют винтами.

Как правильно нарезать резьбу плашкой? Лучше, если нарезаемая труба будет надежно и ровно закреплена в слесарных тисках. Малейший перекос приведет к тому, что резьба будет нарезана с уклоном. Это приведет к прослаблению стенки трубы и перекосу всего соединяемого участка водопроводной или сантехнической системы.

Чтобы обеспечить надежное направление следует провести небольшую доработку плашки. Для этого к одному из торцов плашки приваривают направляющую втулку, которая должна с небольшим зазором (не более 0,2–0,4 мм) входить в трубу, где нарезается резьба. Длина направляющей втулки должна быть не менее двух диаметров нарезаемой резьбы.

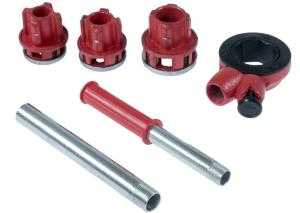

Клупп – более профессиональный резьбонарезной инструмент (в продаже обычно бывает набор из нескольких клуппов различного диаметра). Принципиальное отличие клуппа заключается в том, что его плашки раздвижные и состоят из четырех половинок, поэтому могут настраиваться на нарезку резьбы разного диаметра, но одного шага. При насаживании клуппа на участок трубы плашки подводятся к поверхности и закрепляются в нужном положении. Регулировка относительного расположения разъемных плашек клуппа производится перемещением его план-шайбы.

Резьбовой клупп уже имеет в своей конструкции направляющий элемент, поэтому перекоса нарезаемой резьбы при его применении не будет.

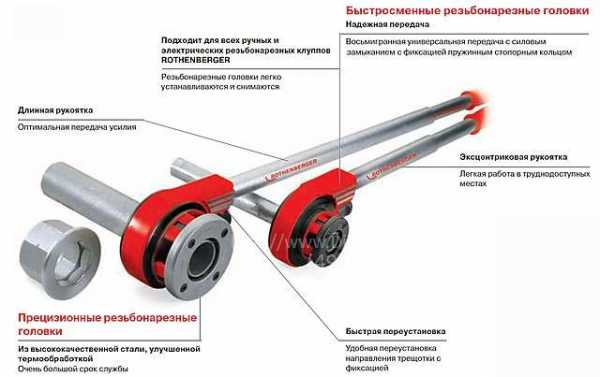

Более практичной разновидностью клуппов считается трещоточный, в конструкции которого предусмотрен храповой механизм. Нарезка резьбы производится не вращательными, а качательными движениями рукояток с одновременной подачей плашки. Клупп незаменим, если требуется нарезать резьбу на трубе, не снимая ее с участка трубопровода.

Технология нарезания

Последовательность нарезки резьбы на трубе состоит из следующих этапов:

  1. Очищают необходимый участок трубы от ржавчины, натеков краски и прочих неровностей внешнего диаметра трубы.
  2. Обильно смазывают нужный участок трубы машинным маслом или сульфофрезолом, благодаря чему нагрузка на рукоятку при нарезке будет значительно меньше. То же можно выполнить и в отношении плашки/плашек.
  3. Надежно закрепляют трубу в тисках. При этом выступающий под нарезку торец трубы не должен быть более 5–8 ее диаметров, в противном случае точность нарезки не гарантируется. Плашки с направляющей втулкой или клуппы таких ограничений не требуют.
  4. Подготавливают трубу к нарезке, для чего напильником получают на торце заходный конус высотой не менее половины высоты плашки. На этом участке образуется сбегающий участок резьбы, если это критично, то его затем можно удалить ножовкой по металлу.
  5. Насаживают плашку или клупп, и, энергично вращая вороток, получают необходимый резьбовой участок. Следует помнить, что длина нарезанного участка резьбы должна быть на несколько витков больше требуемой. Для верности можно прогнать плашку по нарезанному участку несколько раз.

Итак, если вы будете следовать предложенным в статье инструкциям и рекомендациям, то сможете быстро и качественно нарезать резьбу на трубе. У вас возникли вопросы по теме? Тогда задавайте вопросы, написав комментарий к статье.

Видео

Может быть, вы предпочитаете один раз увидеть, чем много раз прочитать технологию нарезки трубы? Тогда вам особенно будет полезным этот видеоматериал:

infoaqua.ru

Нарезка резьбы на трубах: инструмент, приспособления, устройства, способы

В практике выполнения сантехнических работ нарезка резьбы на трубах – дело частое привычное. Резьбовые соединения трубчатых элементов водопроводов и автономных систем отопления производятся в основном на стальных деталях. Трубчатый профиль, как известно, обладает наибольшим моментом сопротивления при тех же габаритных размерах, что предопределяет широкое использование труб в качестве садовых конструкций, столбиков для заборов и пр.

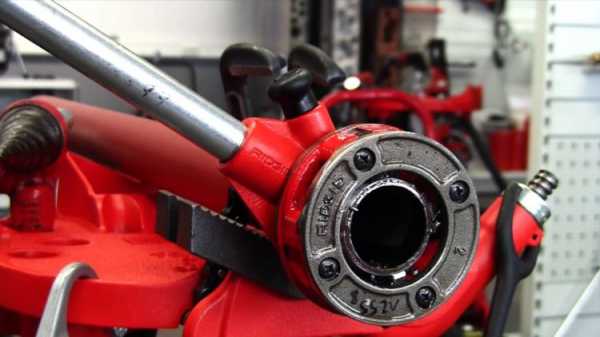

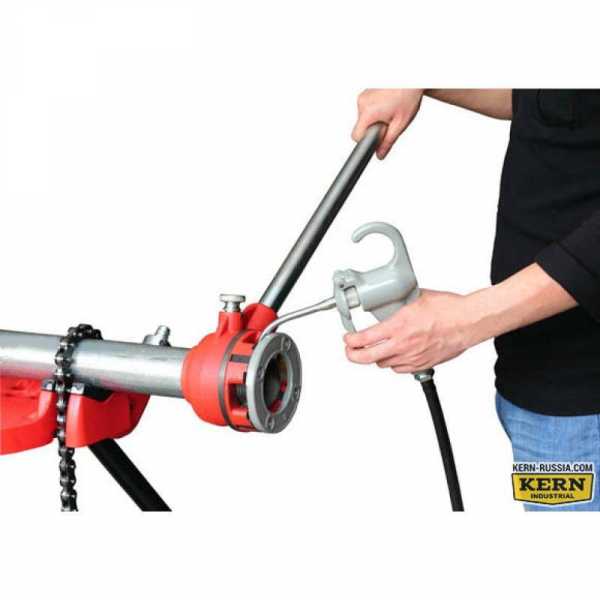

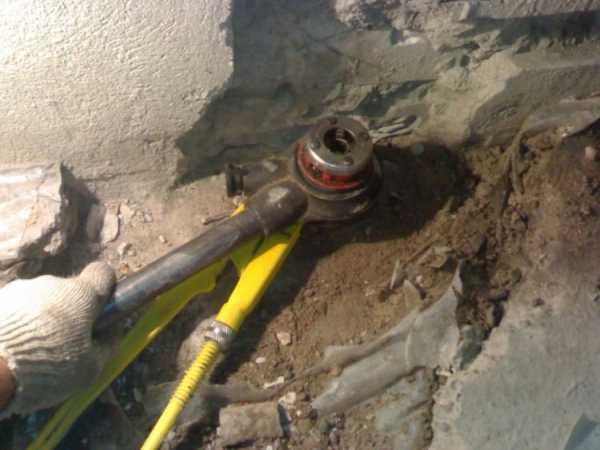

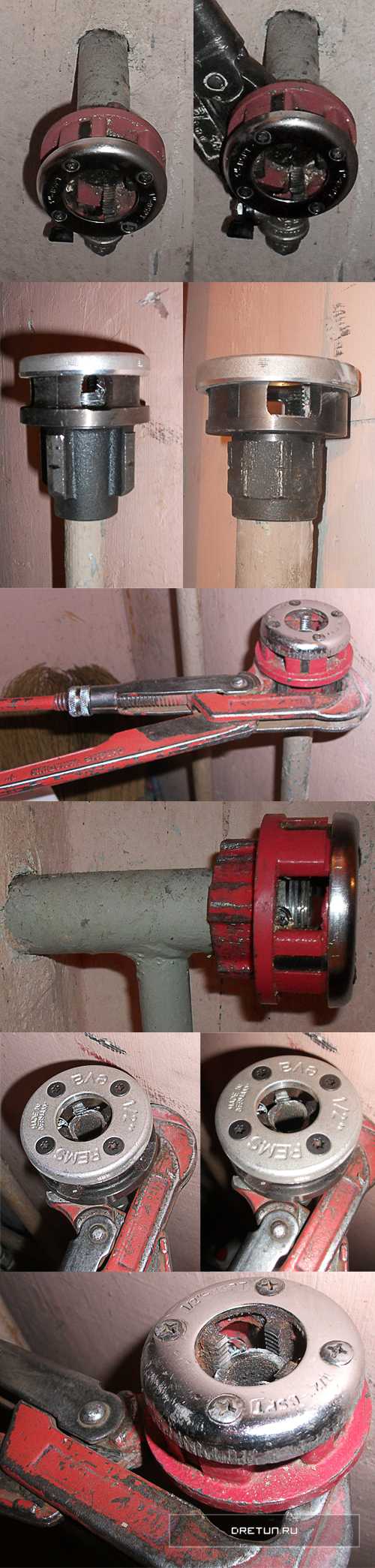

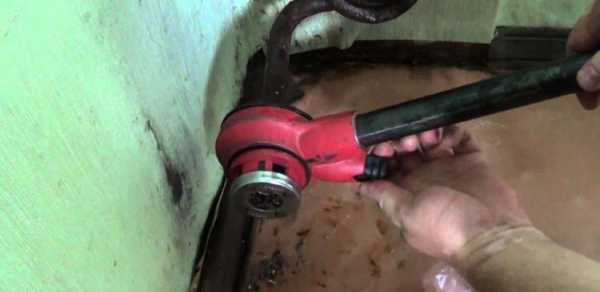

Нарезка резьбы на трубе при помощи резьбонарезного трубного клуппа KERN

Исполнения

В соответствии с ГОСТ 6111 трубная резьба используется в разъёмных соединениях трубопроводов, рассчитанных на прокачку жидких и газообразных рабочих сред. При этом относительно водогазопроводных труб (ГОСТ 3262) она может быть и конической, что объясняется практическими удобствами навинчивания/свинчивания соединительных деталей. Угол при вершине профиля конической резьбы составляет 60°, а угол конусности зависит от диаметра и шага резьбы, но не может быть меньше 26°, иначе возможно самоотвинчивание соединения.

Характерная особенность всех трубных резьб – метрических и дюймовых – является скругление вершины профиля резьбы, которое при стандартных способах нарезки резьбы составляет 10% от её радиуса. Это связано с удобствами нарезки трубной резьбы и снижением внутренних напряжений на сравнительно малом теле металла для труб любого вида и сортамента.

ГОСТ 6357 предусматривает также метрическую трубную резьбу, как цилиндрическую, так и коническую, хотя на практике они используются реже. Угол наклона профиля цилиндрической резьбы составляет 55°, что увеличивает количество витков на одном и том же участке нарезания. Это увеличивает трудоёмкость соединения частей трубопровода, хотя и повышает герметичность.

Остальные виды резьб (упорные, трапецеидальные) на трубах не нарезают, поскольку это связано с появлением дополнительных концентраторов напряжений, которые существенно ослабляют поперечное сечение материала.

Инструменты для нарезания резьб на трубах

Как нарезать резьбу на трубе? Исключая технологии механизированного нарезания (например, на токарно-винторезных станках), для нарезки резьбы на трубах применяют два типа приспособлений: плашки (лерки) и клуппы.

Ручная плашка как инструмент для нарезки трубной резьбы представляет собой устройство, состоящий из двух частей – собственно рабочей, и корпуса (плашкодержателя), снабжённого двумя рукоятками, при помощи которых производится вращение плашки по наружному диаметру трубы. Удобен в применении набор резьбы на трубах вручную, который состоит из нескольких комплектов плашек наиболее употребительных диаметров. Объясняется это тем, что для качественного соединения следует применять черновую плашку, для первичного прохода, и чистовую, того же диаметра – с целью калибровки профиля. Можно, конечно, пользоваться и одной леркой, но её износ в этом случае будет намного выше, особенно, если трубопровод изготовлен из высокоуглеродистой стали.

В отличие от лерки, клупп для нарезки представляет собой более конструктивно сложный инструмент. Он имеет трещотку, которая фиксирует резьбонарезную часть в определённом положении, пока рукоятка проворачивается на следующий оборот. Поэтому резьба получается более качественной.

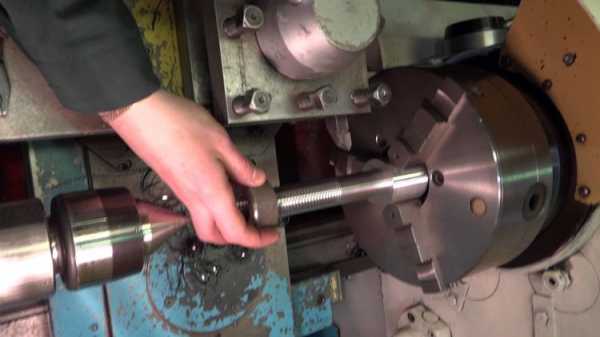

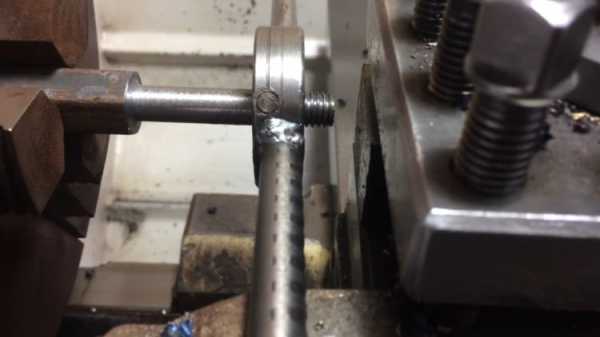

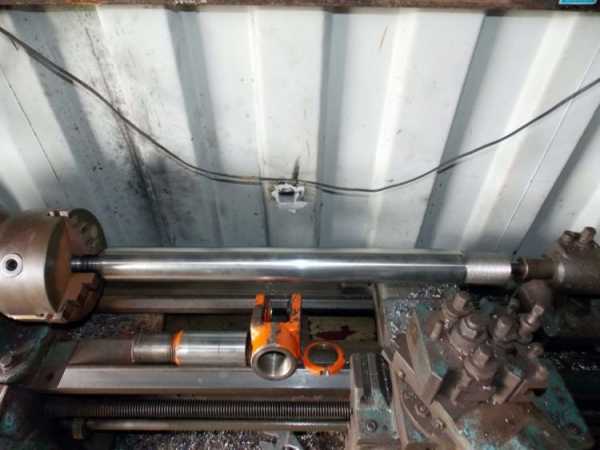

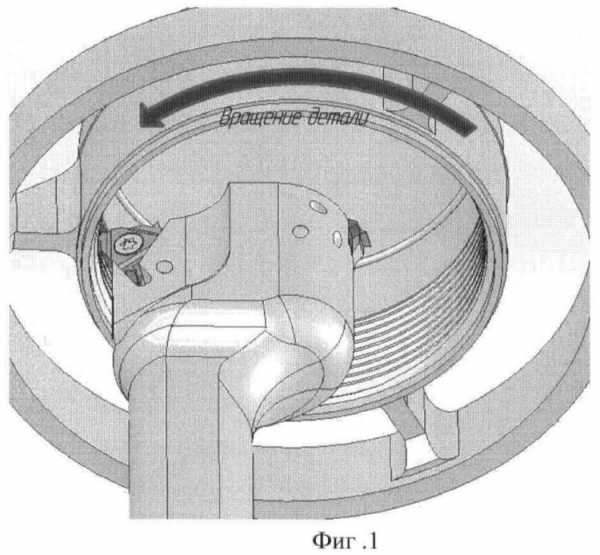

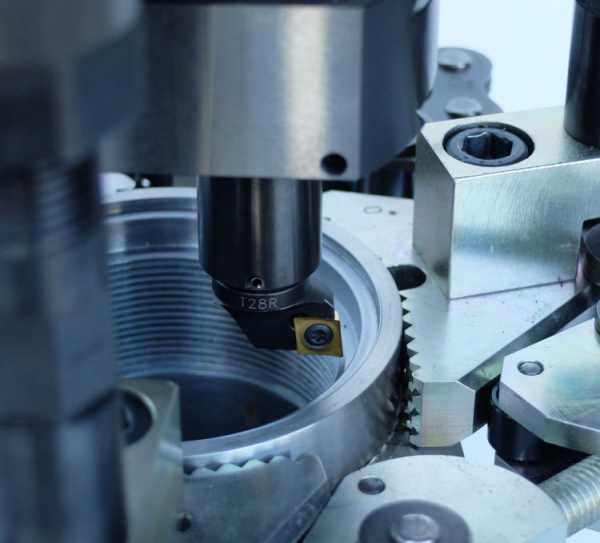

Нарезка резьбы на токарном станке

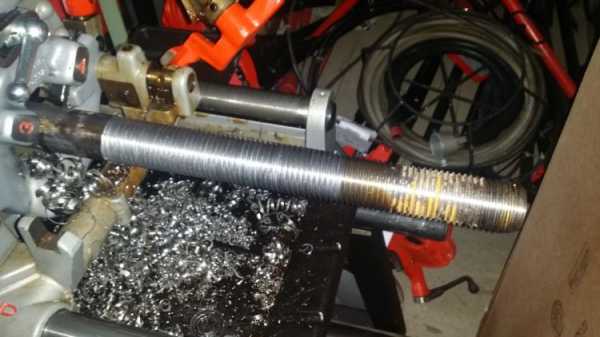

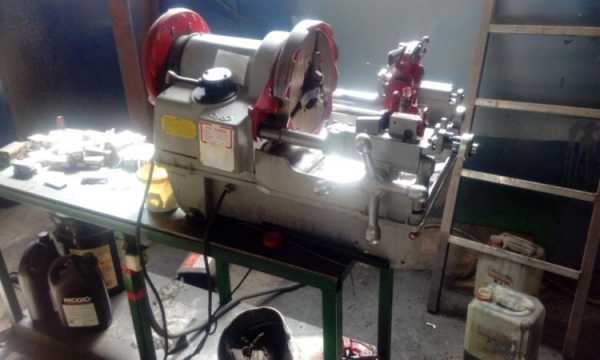

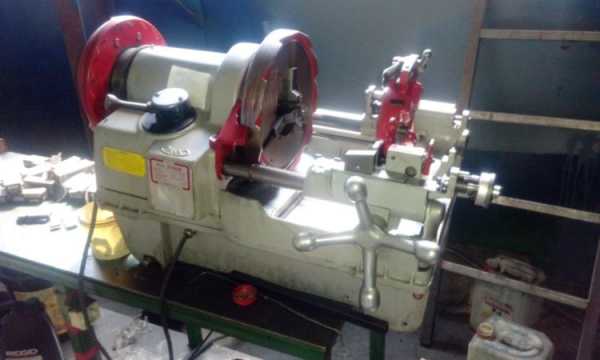

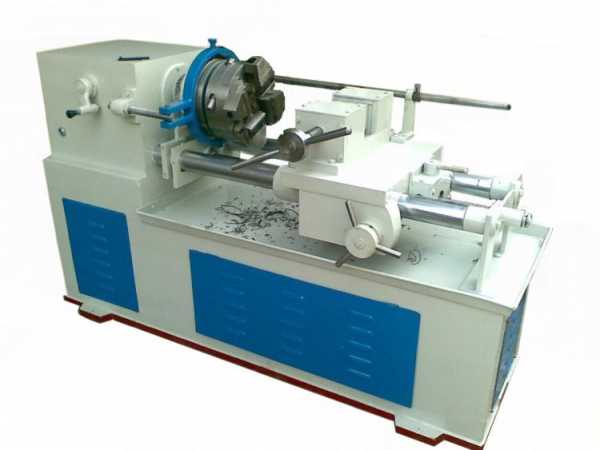

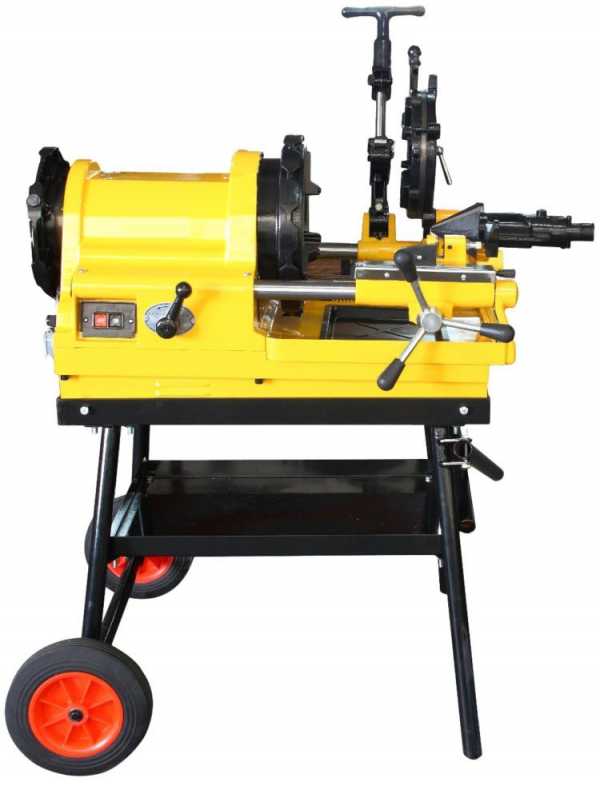

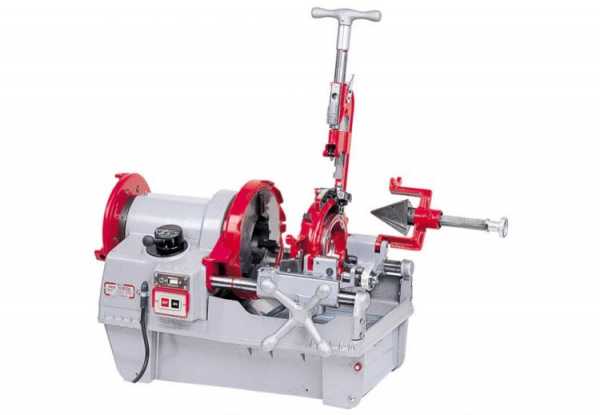

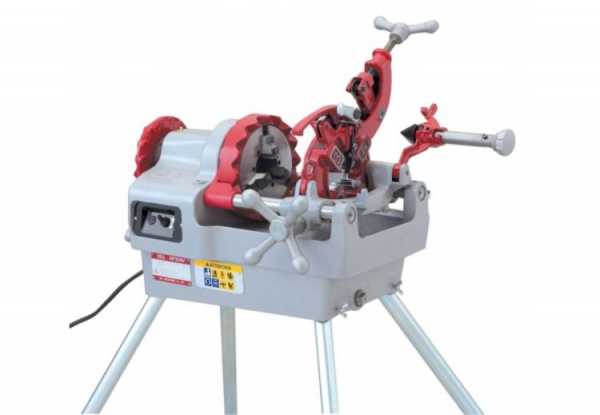

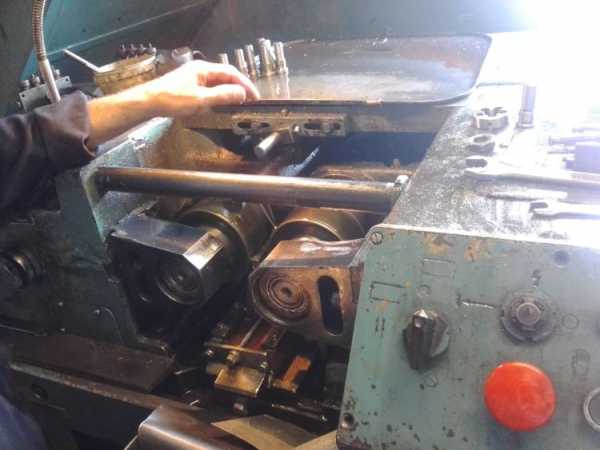

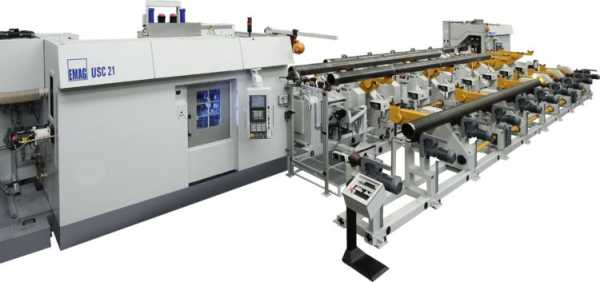

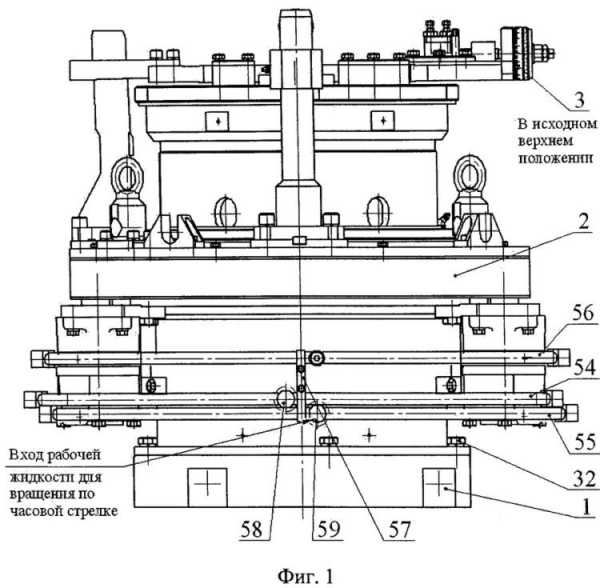

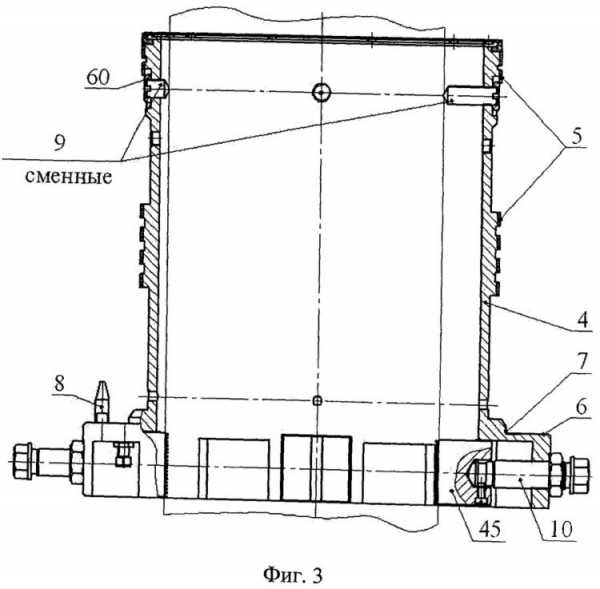

Нарезка резьбы на специализированном резьбонарезном станке

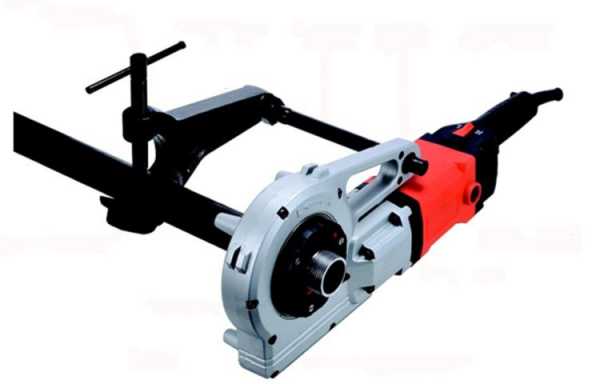

Кроме ручного резьбообразующего инструмента, в практике используется и механизированный инструмент для получения трубной резьбы. Наиболее компактный и удобный в быту станок для нарезки резьбы оснащается электрическим приводом. Однако в этом случае цена вопроса оказывается значительно более высокой, поэтому электрические резьбонарезатели оправдывают себя лишь тогда, когда предстоит оформлять резьбу на длинном участке трубы.

Подготовка к нарезке

Перед тем, как нарезать резьбу на трубе, поверхность металла следует очистить. Износ инструмента возрастает, если исходная поверхность изделия не очищена от поверхностной ржавчины и окалины, имеет остатки лакокрасочного покрытия и т.п. Поэтому перед началом работ детали следует тщательно очистить. Стойкая окалина удаляется с использованием органических растворителей, а короткие детали – переходники, сгоны и т.п. – можно очищать, окуная их в горячий (не менее 60 °С) раствор буры.

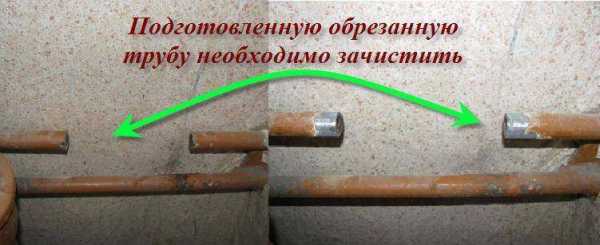

Зачистка трубы

После очистки изделие осматривается для выявления поверхностных неровностей (они часто бывают на трубах б/у), а также при искривлениях оси элемента. Малейший изгиб приводит, во-первых, к искажению нарезаемого профиля, а, во-вторых, провоцирует резкое снижение стойкости, когда на один из сегментов рабочей части инструмента всегда приходится увеличенное усилие резьбообразования.

 Непосредственно перед работами нужный участок трубы смазывается. Подойдут смазки со средней вязкостью, например, масло «Индустриальное 40». Густую смазку (солидол) можно нанести и на рабочий профиль плашки.

Получение профиля при помощи плашек

Нарезка резьбы на трубах вручную плашками, входящими в набор для нарезания резьбы на трубах, выполняются в следующей последовательности:

  1. Деталь закрепляют в тисках верстака, следя за тем, чтобы поверхность материала не деформировалась (это особенно важно для тонких труб, изготовленных из низкоуглеродистых марок стали). Нагрузка должна быть рассредоточена, по крайней мере, на три точки, расположенные друг относительно друга под углом примерно в 120°.
  2. На обоих торцах снимается заходная фаска. Для этого можно воспользоваться напильником, сформировав по всему периметру торцевой части конус высотой не менее 1,5…2 мм и углом 45…60°. Можно обойтись и без этого перехода, но тогда усилие внедрения плашки в металл увеличивается, а стойкость плашки снижается.

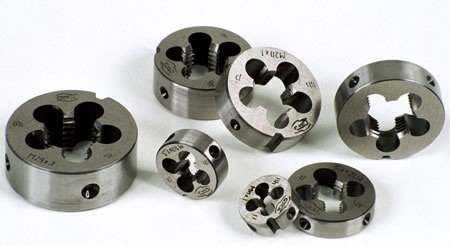

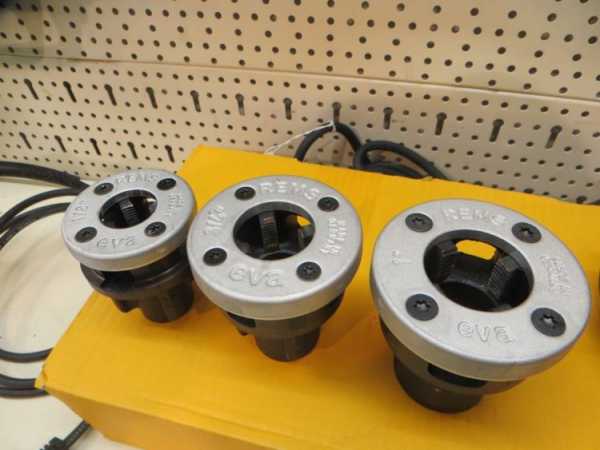

    Плашки для нарезания резьбы

  3. Вращая рукоятками плашкодержатель, производят нарезку резьбы примерно на 5…6 оборотов. После этого усилие операции увеличивается, что связано как с фрикционным воздействием стружки, так и с уменьшением количества смазки между контактными поверхностями. Поэтому процесс приостанавливают, и добавляют смазку в рабочую зону, при этом инструмент лучше отвести на один оборот назад.
  4. После прохода черновой плашки используют чистовую, которая обычно входит в комплект. Порядок работ – такой же. Вращение всегда производится по часовой стрелке. Важно не увеличивать темп нарезания, поскольку при этом увеличивается температура инструмента, а труба дополнительно нагружается изгибающими усилиями.

Выбор материала плашек стоит делать в пользу инструментальной стали марок Х12Ф1 или даже быстрорежущей Р6М5. Инструмент китайского производства не отличается высоким качеством, поскольку плашки из КНР в лучшем случае изготавливаются из нелегированных инструментальных сталей.

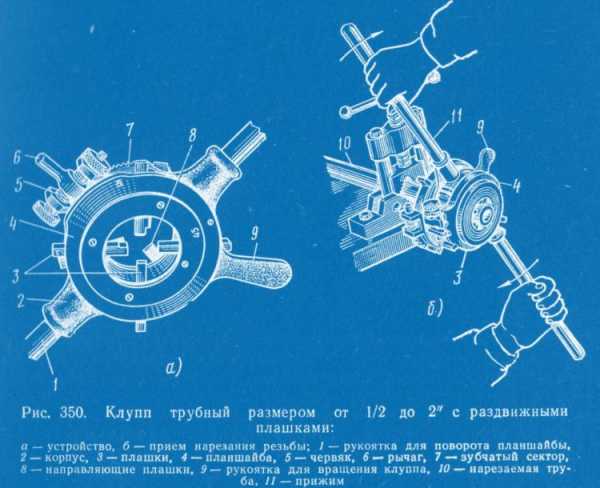

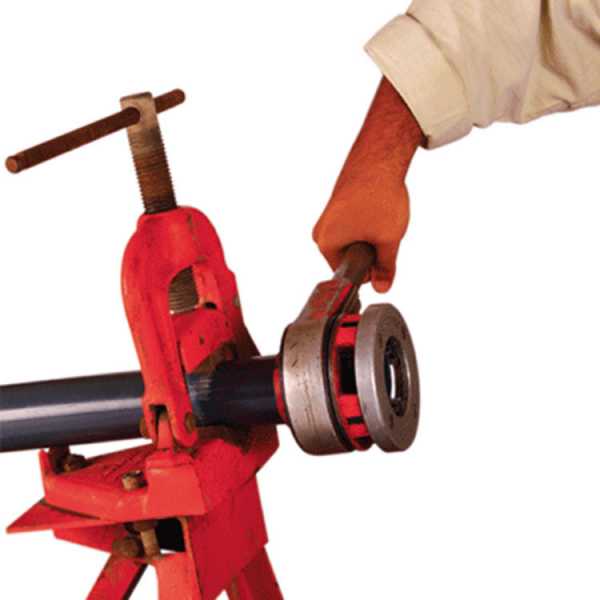

Получение резьбового профиля при помощи клуппов

Клуппы изготавливаются с раздвижными и неподвижными плашками. Удобнее применять инструмент первого типа, который иногда называют клуппом Маевского. Конструктивная особенность такого устройства — наличие радиальных одно- или двухсторонних плашек. В корпусе инструмента имеется семь отверстий: четыре – для рабочей и три – для направляющей плашки. Для перемещения в радиальном направлении предусмотрены планшайбы, которые прижимными кольцами прижимаются к корпусу клуппа. Такая конструкция исключает повторный проход резьбы (как в предыдущем варианте).

Работы производят так:

  1. Деталь, подготовленную к нарезке резьбы, устанавливают в тисках, подготавливают к нарезке торец, после чего надевают на изделие клупп с раздвинутыми плашками.
  2. Подводят плашкодержатель к образующей поверхности трубы и закрепляют его там при помощи струбцин (входят в состав клуппового набора).
  3. Устанавливают плашки, и усилием подачи начинают формообразование резьбового участка.
  4. При обратном провороте клуппа храповик выводит плашки из зацепления с поверхностью трубы, после чего планшайба поворачивается на следующий оборот, и нарезка резьбы продолжается.

Устройство

Недостаток клуппов – их массивность, а также необходимость в более тщательном уходе. Однако технологические удобства вполне восполняют эти бытовые ограничения.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Как нарезать резьбу на трубе

Домашние мастера сегодня не так часто задумываются о том, как нарезать резьбу на трубе. Большинство проектов реализуются с использованием альтернативных материалов. Но такая потребность иногда возникает. Благодаря основным навыкам появится возможность самостоятельно осуществлять несложный ремонт в домашних или других условиях.

Базовые понятия

Резьбовое соединение является неотъемлемым, если необходимо установить запорную арматуру, переходной тройник или муфту на металлическую трубу. Очень часто стыки приходят в негодность, и их приходится переделывать. Резьба характеризуется:

  • глубиной;
  • шагом;
  • профилем;
  • углом профиля;
  • местом расположения.
Какая может быть резьба

В зависимости от профиля и шага различают резьбу:

  • Дюймовую. Имеет форму треугольника. Получила свое название благодаря единицам, в которых измеряется внешний диаметр. Применяется при сборке деталей водопровода и отопления. Условно выделяют трубную и крепежную. Вторая имеет более крупный шаг для обеспечения лучшей фиксации.
  • Коническую. Основное применение этого вида сводится к тому, чтобы соединение получилось герметичным без применения различных уплотняющих материалов.
  • Цилиндрическую. Это разновидность дюймовой резьбы с более мелким шагом. Верхняя кромка профиля сглажена и напоминает часть цилиндра. Обычно шаг резьбы совпадает с дюймовым у подходящих по диаметру деталей.
  • Трапециевидную. Имеет угол при вершине в 30°. Чаще всего применяется в болтовых соединениях для придания большей надежности при фиксации. Резьбу, стороны витка которой напоминают неравнобедренную трапецию, называют упорной.
  • Прямоугольную. Применяется для тех же целей, что и предыдущий вид.
Обратите внимание! Последние две разновидности относят к классу метрических. Они могут нарезаться на патрубках небольшого диаметра, которые используются в специфических инструментах.

По месту расположения нарезки выделяют:

  • внешнюю;
  • внутреннюю.

Каждый из этих видов требует индивидуального подхода и предназначен для определенных целей.

Подготовительный этап

От того, насколько ответственно будет пройден этот этап, зависит качество конечного изделия.

  • Инструмент, которым будет производиться работа должен быть в надлежащем состоянии. На нем не должно быть ржавчины. Для этого при длительном хранении он покрывается консервирующей смазкой. Резцы клуппа должны быть хорошо заточены.
  • Если труба уже была в эксплуатации и на ней есть краска, тогда ее обязательно надо хорошо зачистить. Делается это при помощи напильника, болгарки и шлифовального круга, наждачной бумаги или строительного фена.
  • При помощи болгарки или ножовки выводится плоскость торца. Для этого отрезается небольшой кусок, чтобы получился прямой угол относительно оси.
  • Напильником убираются заусенцы.
  • Снимается фаска таким образом, чтобы создать небольшой конус.

Нарезка резьбы вручную

Вся работа производится плашкой или леркой. Это тождественные понятия и являются синонимами. В зависимости от конструкции они могут быть:

  • Регулируемые или раздвижные. Обычно в них присутствует несколько резцов, расстояние между которыми может быть изменено. Особенно полезны они бывают в тех случаях, когда профиль трубы неравномерный вследствие деформации или заводского брака, но все равно требуется нарезать резьбу. Чаще всего они устанавливаются в клуппы, которые обеспечивают им хорошую фиксацию. При помощи таких изделий резьбу можно нарезать за несколько проходов, что увеличивает ее точность и качество.
  • Монолитные. Представляют собой небольшой цилиндр с отверстием в середине. Такой инструмент зажимается в специальный плашкодержатель. Обычно фиксируется одним или несколькими болтами. Таким инструментом изготавливается нарезка за один проход.
  • Конусные. Предназначены для нарезания соответствующих резьб, о которых говорилось выше.
Выравнивается торец

Лерка подбирается в зависимости от того, какой диаметр обрабатываемой трубы, также от того, какое должно быть направление резьбы — правое или левое. Все обозначения наносятся на упаковку или непосредственно на сам инструмент. Весь процесс будет сводиться к следующим действиям:

  • Обрабатываемая деталь фиксируется. Если она не закреплена ни в какой системе, тогда она зажимается в тиски. В случае когда нарезка будет делаться на водопроводной трубе или трубе отопления, необходимо сделать подкладки, чтобы обездвижить ее.
  • Торец подготовленного отрезка трубы смазывается машинным маслом или солидолом. Если этих составляющих нет, тогда можно использовать то, что есть под рукой, – даже сало.
  • Смазке также подвергается поверхность резцов инструмента.
  • Плашкодержатель с леркой подносятся к торцу трубы. Сделать это нужно точно под прямым углом. Сделать это намного проще плашкодержателем с направляющей.
  • Одновременно необходимо вращать инструмент для нарезания резьбы и придавливать его к патрубку. Должно произойти сцепление. Таким образом важно нарезать первые 2 витка.
  • Если не пользоваться плашкодержателем с направляющей, то потребуется постоянно следить за тем, чтобы угол оставался 90°. Если не соблюдать это требование, тогда может пойти перекос. Это грозит тем, что резьба будет сорвана, инструмент испорчен, или не будет соблюден требуемый шаг.
  • Не стоит осуществлять нарезку непрерывным проходом. В процессе будет образовываться металлическая стружка. Для того чтобы удалить ее, необходимо делать один оборот по направлению движения и половину оборота обратно. Именно благодаря этому и будут удаляться накопившиеся отходы.
  • По ходу продвижения также надо добавлять смазку.
  • После завершения необходимо выкрутить лерку и пройтись ей еще раз, чтобы произвести финишную подводку.
Плашки для нарезки резьбы
Обратите внимание! Для того чтобы конечный результат был намного качественнее, применяется две плашки. Одна из них называется черновой. Ее предназначение — быстро проложить путь и метки для следующего элемента — чистового. Благодаря второй плашке выводится идеальная нарезка.
Набор клуппов

Нарезание резьбы при помощи клуппа происходит по такому же механизму. В дополнение ко всему в некоторых изделиях есть возможность не только сдвигать резцы, но и разворачивать их. При таком раскладе можно одним и тем же инструментом выполнить и чистовой и черновой проход. При использовании такого агрегат необходимо быть очень внимательным во время начального этапа. Связано это с тем, что благодаря рукоятке с трещоткой можно приложить большее усилие, чем в случае с обычным держателем лерки. Если в самом начале не выставить правильно угол, тогда можно испортить всю заготовку и не заметить этого. Клупп неудобно применять в тех случаях, когда труба уже установлена и находится близко к стене. Ее нужно будет либо отогнуть при помощи клина или выдолбить часть штукатурки, чтобы насадка хорошо зашла и не смещалась.

Использование электрического инструмента

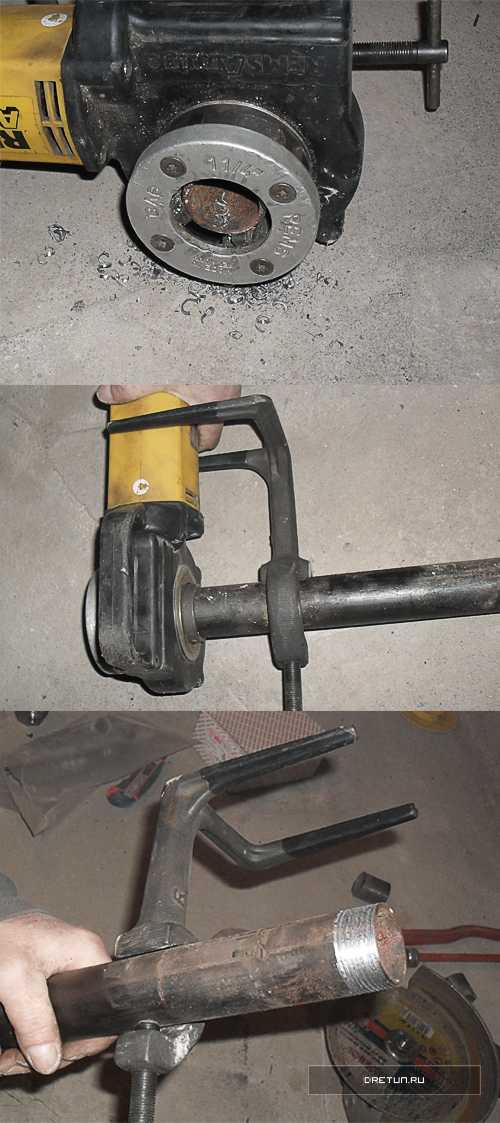

Электрический резьбонарезатель

Электрическим резьбонарезателем можно осуществить планируемую работу в несколько раз быстрее, а по качеству конечное изделие будет намного выше. Последовательность работ будет такой:

  • Труба обрезается до необходимого размера. Наиболее приемлемый результат получается при использовании сабельной пилы с направляющей.
  • Фаску, как для лерки, снимать не нужно. Кстати, это правило актуально и при использовании ручного клуппа.
  • На патрубок надевается специальный держатель. Он выступает в роли направляющей. Его важно хорошо зажать.
  • Подводится электроинструмент и вставляется в приемник держателя. Клупп надевается на трубу.
  • Осуществляется смазка при помощи специального состава.
  • Далее агрегат все делает автоматически.

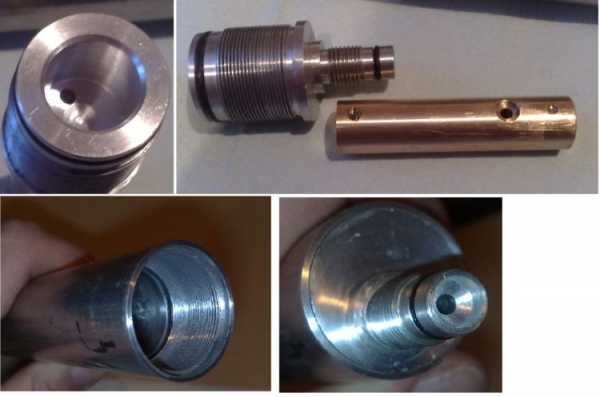

Нарезка внутренней резьбы

Бывают случаи, когда для сборки конструкции необходимо нарезать внутреннюю резьбу в трубе. Для таких целей применяется совсем другой инструмент — метчик. Представляет он собой небольшой металлический штырь, на одном из концов которого находятся наружные резцы. Чтобы все было правильно, необходимо придерживаться таких шагов:

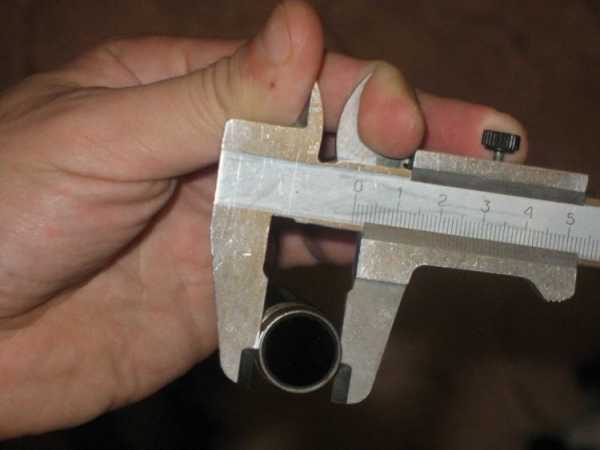

  • При помощи штангенциркуля осуществляется замер внутреннего диаметра патрубка.
  • Точно по этому значению подбирается соответствующий метчик.
  • При помощи напильника убираются все заусенцы.
  • Поверхность обрабатывается при помощи металлического ершика.
  • Метчик под номером 1 зажимается в держателе и вводится в трубу. Он снимет 70% материала при проходе. Остальные 30% удаляются метчиком для чистовой обработки под номером 2.
  • Для того чтобы по ходу убирать стружку, применяется такое же правило, как и в случае с леркой.
  • Если резьбу нужно нарезать в одной из стенок трубы, тогда дрелью сверлится отверстие. Сверло должно находиться четко перпендикулярно. Это важно, т. к. в противном случае не получится качественной нарезки.
Обратите внимание! Если труба находится в стене, то резьбу можно нарезать до тех пор, чтобы несколько миллиметров выглядывающего патрубка были без нее. Необходимо оставить такой зазор, чтобы не сорвать изделие при вкручивании соединителя.

Нюансы

Есть нюансы

Существуют некоторые секреты, которые нарабатываются годами и о них рассказывают нечасто. Вот несколько из них:

  • Облегчить себе задачу при использовании обыкновенной лерки можно специальной направляющей. Она представляет собой небольшой зажимной механизм с резьбой на конце. Его необходимо вставить в середину трубы до упора в бортик и разжать губки. Плашка накручивается на резьбу фиксатора и потом ровно и точно идет по трубе.
  • В качестве смазывающего материала некоторые мастера рекомендуют применять средство для мытья посуды. Как бы абсурдно это ни звучало, но оно обеспечивает прекрасное прохождение, при этом стружка получается не рваная, а цельная, что говорит о лучшем качестве проведенной работы.
  • Если на стальную трубу планируется установка латунного крана, необходимо нарезать резьбу настолько, чтобы при накручивании запорного механизма получилось 4–5 оборотов. Это будет гарантией хорошей фиксации и долгой службы.
  • Устройство клуппа таково, что резьба получается немного под конус, т. е. последние витки получаются с меньшей глубиной, чем первые. При этом сгоны накручиваются не полностью. Чтобы компенсировать такую разбежность, необходимо после клуппа пройтись еще обыкновенной леркой.
  • Бывают такие ситуации, когда резьбу надо нарезать на трубе, которая выходит из стены на небольшое расстояние. В таком случае можно воспользоваться леркой, либо подрезать направляющую клуппа. На производительности это не скажется, но предоставит большее удобство.
  • При замене резцов в клуппе обязательно соблюдайте последовательность, в которой они должны быть установлены. Чаще всего на них нанесены цифры, которые соответствуют приемнику.

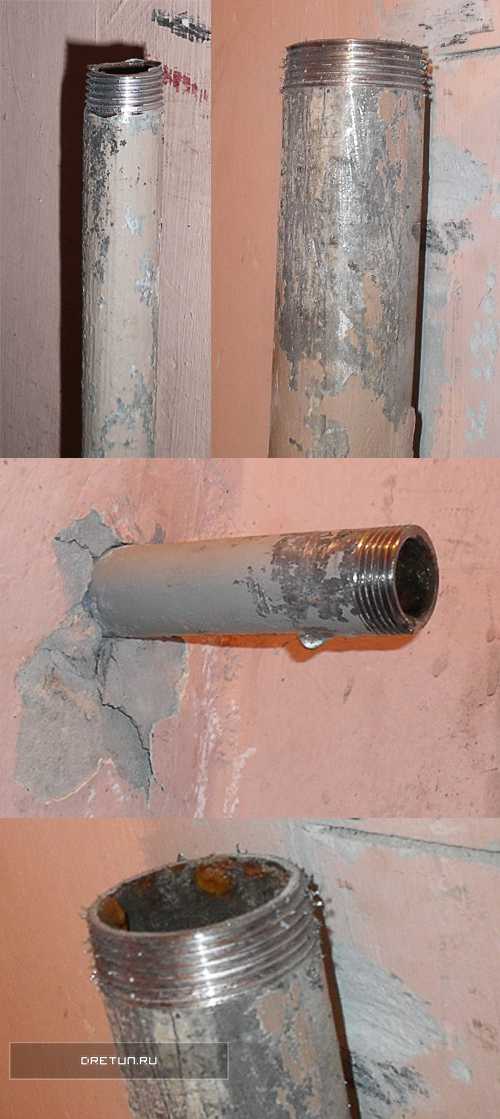

  • Если резьбу необходимо нарезать на трубе, которая утоплена в стену, тогда поступить нужно так. Вокруг патрубка выбивается небольшая площадь, чтобы поместился клупп. Проворачивать механизм для нарезки можно при помощи Т-образной рукоятки. На ее конец надевается шестигранная головка, в которой сделаны прорези. Подбирается она таким образом, чтобы входить через внешнее отверстие клуппа и цепляться за пространство между резцами.

Используя перечисленные методы и способы, у вас точно получится отличный результат, которого вы добьетесь своими руками. Если и вам известны некоторые секреты о том, где нарезать резьбу и как это лучше сделать, делитесь ими в комментариях к этой статье.

Видео

Технология нарезки резьбы на металлической трубе продемонстрирована ниже:

Читайте также:

stroysvoimirukami.ru

Как нарезать резьбу на трубе водопровода своими руками

В настоящее время для прокладки водопроводных систем используют в основном пластмассовые или металлические трубы.

Изделия из пластика соединяют между собой, как правило, методом сварки (для этих целей применяют специальный сварочный аппарат).

Металлические трубы состыковывают резьбовыми фитингами, в этом случае сопряжение получается, максимально, прочным.

Основы ремонта водопровода

Не многие задумывались над тем, как подключается ввод водопровода в частный дом.

Состоит он из:

  • труб,
  • вентилей,
  • клапанов,
  • кранов и других компонентов.

Собирается все это в единую систему посредством резьбовых соединений.

Для того, чтобы процесс замены старой детали на новую не занимал много времени, и существует резьба.

Иногда приходится сталкиваться с такими случаями, когда самому доводится менять изношенный элемент (например, трубу), а на ней нет пазов.

Как поступить в этом случае?

Выход из создавшегося положения очень простой – своими руками нарезать резьбу. Идеальный вариант – это, когда у вас есть возможность воспользоваться токарным станком.

Но такое оборудование есть далеко не у каждого домашнего мастера.

Оно стоит дорого, и для того, чтобы им пользоваться, нужно иметь определенный опыт и навыки.

А вам известна цена установки батарей отопления в квартире? Примерная стоимость алюминиевых, биметаллических и чугунных радиаторов для обогрева жилой площади указана в полезной статье.

Узнайте, что можно клеить силиконовым герметиком на этой странице.

Если вам нужно оснастить трубу резьбой, например, для подключения мембранного бака для водоснабжения (написано здесь), можно задействовать один из двух видов приспособлений, предназначенных для нарезания пазов:

  • резьбонарезная лерка,
  • трубный вороток.

С помощью этого инструмента нарезают резьбу в водопроводных и канализационных трубах (зачем нужен гидрозатвор прочитайте здесь), которые применяются в инженерных сетях многоэтажных домов и частных постройках.

Обратите внимание! Если у вас нет никакого опыта в этом деле, то работать с леркой вам будет очень сложно. Так как даже минимальный перекос инструмента неизменно приведет к образованию дефекта.

В этом случае, лучше всего использовать вороток, процесс нарезки с его помощью упрощается наличием в конструкции такой важной детали, как — направляющая.

Чтобы не испортить водопроводную трубу, для приобретения определенного навыка, потренируйтесь на не нужном куске пустотелого предмета.

Теперь давайте попытаемся освежить в своей памяти, что собой представляет процесс нарезания резьбы:

  • при нанесении пазов на трубы, образовывается винтовая поверхность на внешней стороне пустотелого предмета;
  • винтообразная плоскость играет роль соединительного элемента, который размеренно вращается кругом оси сгонки;
  • шаг резьбы соответствует одному полному витку.

Для того, чтобы место сопряжения водопроводных труб было водонепроницаемым, прочным, и узел мог выдерживать высокий напор в системе, необходимо нарезать резьбу таким образом, чтобы шаг в точности совпадал с шагом стыковочных деталей.

Используемые для этих целей инструменты

Перед тем, как приступить к работе, нужно убедиться, что у вас под рукой имеются все необходимые приспособления.

В магазинах продаются трубные резьбонарезные наборы. Это могут быть плашки необходимого диаметра или комплект клупп (данный вариант более практичный).

В первую очередь, необходимо, тщательным образом очистить трубу от ржавчины и остатков старой краски.

С торцевой поверхности трубы нужно снять заходную часть резьбы.

Крайне важно знать! Инструмент для работы должен быть высокого качества.

А вы знаете зачем нужна обсадная труба для скважины? В полезной статье написано о правилах производства буровых работ на приусадебном участке.

Как продавить воздушную пробку в системе отопления прочитайте здесь.

На странице: http://ru-canalizator.com/santehnika/s-oborudovanie/kosvennye.html написано про изготовление бойлеров косвенного нагрева из нержавейки своими руками.

Есть еще один момент, который стоит учитывать:

  • не забудьте приобрести смазку для более продуктивной работы режущего приспособления и удаления стружки.

Перечень инструментов, без которых вам не справиться с данной работой:

  1. карандаш или кусочек мелка,
  2. рулетка,
  3. штангенциркуль.

Монтаж трубопровода должен происходить по заранее подготовленным чертежам. Первое, что нужно сделать – подготовить трубы.

Их длина должна соответствовать указанным на схеме отопления и водоснабжения частного дома параметрам (написано здесь).

Рулетка и карандаш необходимы для нанесения разметки.

Без штангенциркуля вы не сможете правильно определить сечение труб и точно подобрать инструмент.

Наносить отметки на трубы нужно, чрезвычайно, аккуратно и, максимально, внимательно.

Если вы допустите хоть малейшую погрешность в измерениях, то устройство получится неправильным, а в результате вам придется изготавливать новую конструкцию.

Болгарка или ножовка по металлу.

Этими приспособлениями разрезают трубы по разметке, нанесенной ранее.

Важное условие! Срез по отношению к стенкам трубы должен получиться, строго, перпендикулярным. Иначе, резьбовое сопряжение, например, при подключении циркуляционного насоса к системе отопления, не будет герметичным.

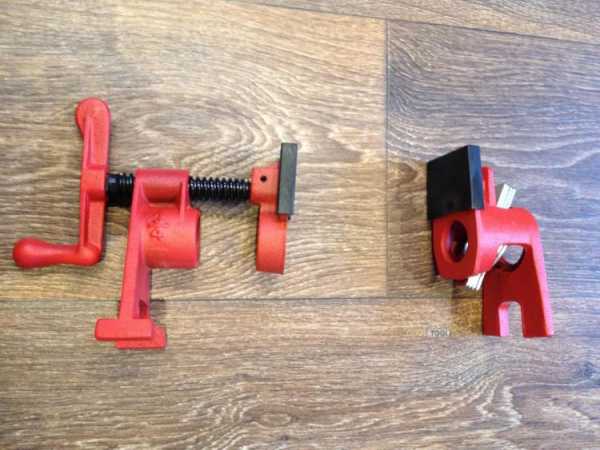

Устройство для зажима и удержания предмета при обработке – тиски. С их помощью вы сможете нарезать трубу, максимально, ровно.

Материал для смазки (это может быть машинное масло).

При разрезании пустотелого предмета вручную, можно значительно облегчить себе работу. Для этого нужно конец трубы и инструмент смазать специальным составом.

Для защиты глаз вам понадобятся очки.

При нарезке пазов, образовывается металлическая стружка. Попав в глаза, она может сильно повредить их.

Инструмент, предназначенный, непосредственно, для нанесения на трубы резьбы:

  • набор плашек,
  • клупп,
  • метчик.

Чтобы не ошибиться в выборе нужного приспособления, необходимо принимать за основу вид резьбы и полагаться на предпочтения мастера.

Внешнюю резьбу наносят при помощи плашки, а внутреннюю – посредством метчика.

Как правильно сделать клуппом

Процесс должен происходить по следующей структурной схеме.

  1. Нужно подобрать лерку подходящего сечения. Для безошибочного подбора оборудования необходимо воспользоваться штангенциркулем.
  2. Подготовленный участок трубы и внутреннюю поверхности лерки, нужно смазать машинным маслом.
  3. В металлическую трубу вставляется клупп, для этого используется держатель (он входит в комплект для нарезки пазов на трубах).
  4. Если вы осуществляете первоначальную сборку трубопровода или решили установить кран для фильтра питьевой воды (написано здесь), то пустотелый предмет стоит зафиксировать в тисках – это облегчит работу.

    При реконструкции водной магистрали, нарезку резьбы производят прямо на установленной трубе.

  5. После того, как все подготовительные мероприятия будут выполнены, необходимо ввести в проем трубы метчик соответствующего диаметра, а затем вращать его основание по часовой стрелке.

    Для этой цели используют вороток, который входит в набор инструментов.

На пазах образовывается стружка, ее нужно удалять.

Каким образом?

Вокруг трубы необходимо сделать несколько поворотов, а затем отвести приспособление на 90 градусов в обратном направлении.

По окончанию работ, остатки масла надо вытереть чистой ветошью.

Нарезка пазов плашкой

Этот вид приспособления для нанесения резьбы бывает:

Данная модель инструмента применяется более часто. Причина – невысокая стоимость изделия.

Прежде, чем приступить к работе, употребляя плашку (лерку), необходимо, используя вышеописанный способ, подготовить трубу.

Только после этого стоит переходить к процедуре по такой схеме:

  1. Подобрать приспособление соответствующего диаметра (для этого пользуются штангенциркулем).
  2. Затем смазываем поверхность изделия и внутреннюю часть плашки любым смазочным материалом.
  3. Следующий шаг – прочно закрепляем лерку в тисках.

    Если не воспользоваться держателем, резьба не получится ровной, а это может явиться причиной образования в местах сопряжения течи.

  4. Проворачиваем в нужном направлении плашкодержатель.

    Сделав несколько оборотов, нужно удалить стружку.

    Для этого устройство поворачиваем в противоположном направлении.

  5. По окончанию работ инструмент и резьбу, необходимо очистить от смазки.

На первом этапе, пользуются черновыми лерками (они четко прорезают трубу).

Но с их помощью вам не удастся добиться максимальной точности резьбы. Заключительную нарезку делают посредством чистовой лерки.

Нарезаем внутреннюю резьбу

Что для этого нужно сделать.

  1. Тщательным образом подготовить проем.
    Отверстие должно быть чистым, без посторонних покрытий и отложений.

    Затем, его, необходимо, смазать.

  2. Выбрать метчик по диаметру.
  3. Зафиксировать инструмент в отверстии.

    Помните о том, что нужно в точности соблюдать вертикальное положение нарезного приспособления.

    Вращать метчик необходимо по часовой стрелке.

Важно знать! На каждую плашку изготовитель, обязательно, наносит маркировку.

В ней оговорены все величины пазов, которые можно нарезать посредством данного инструмента.

Перед тем, как приступить к работе (видео, как проложить разными способами канализационные трубы посмотрите здесь), следует внимательно изучить эти данные.

Если вам нужно будет нарезать резьбу на трубе из нержавеющей стали, придется потрудиться немного больше.

Так как нержавейка очень твердый материал, то задача, значительно, усложняется.

В данном случае придется покупать плашку, соответствующую марке стали.

Для этой цели подойдут лерки с клеймлением — Р9.

Важный момент! Если плашка будет подобрана неправильно, то, в конечном итоге, вы можете остаться не только без резьбы, но и без инструмента.

Базовые причины брака

Никто не застрахован от того, что результатом вашей работы окажется брак.

Какой может быть причина для его возникновения?

  • Несовпадение сечения отверстий или стержней нарезаемых пазов.
  • Применение инструмента плохого качества (затупленного или неправильно отцентрированного).
  • Не использование в процессе работы смазочных материалов.
  • Отсутствие профессионального мастерства.

Выводы

Нет ничего сложно в том, чтобы, самостоятельно, нарезать резьбу на трубе.

В этом нет никаких хитростей.

Главное – иметь в своем распоряжении специальный инструмент.

Выполнять все действия, аккуратно, и не спеша. И еще о чем не следует забывать:

  • для того, чтобы у вас все получилось, нужно обладать желанием, а умение – это дело наживное.

Любую домашнюю работу можно сделать собственными силами, главное – найти к ней правильный подход. Так вы сможете сэкономить средства из семейного бюджета.

Мастер-класс от домашнего мастера, который впервые взялся за нарезку резьбы на трубе — посмотрите видеоролик.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!


ru-canalizator.com

Нарезка резьбы на трубах | Добродушный Сантехник

Допустим имеется труба которую надо соединить с другой трубой. Можно конечно же воспользоваться и сваркой, но это возможно только если железяку с железякой надо соединять.

А если надо соединить металлическую трубу с пластиковой, то нужна резьба.  Есть конечно же еще способы, например — гебо, но резьба получше будет.

В этом посте я расскажу о том, как я нарезаю резьбу на металлических трубах.

И так, имеем отрезанную трубу  и очищенную от краски/грязи. Далее нам понадобится резьбонарезатель. Они могут быть ручными и электрическими.

Немного расскажу о  электрическом: Имеется вот такой комплект. 4 лерки ля разных диаметров и электрическое устройство.   Вот пример его работы:

Он очень удобен, если резьбу надо нарезать на небольшом участке трубы, которая у вас в мастерской. В таком случае не надо ломать себе мозг — как же удержать трубу.  Штука очень удобна, но не очень дешевая. Если вы режете резьбы пару раз в месяц — не стоит тратится на электрический резьбонарезатель. Есть у этого устройства и недостатки. Один из таких недостатков, это его быстрый нагрев и даже перегрев. Конечно, если надо нарезать одну резьбу,  то нет проблем. Но если же вам понадобится сделать более двух сгонов (длинная резьба) хотя бы на дюймовой трубе, то для него это, непосильная задача.  есть у него и еще один немаловажный недостаток, он слишком широк. Не надеть его на трубу, если она стоит близко к стене. По этому в таких местах, используем ручной резьбонарезатель или просто лерку.

Ручное устройство для нарезки резьб, немного покомпактней, но я обычно не использую даже ручной. Есть такая штука — шведка! Поехали:

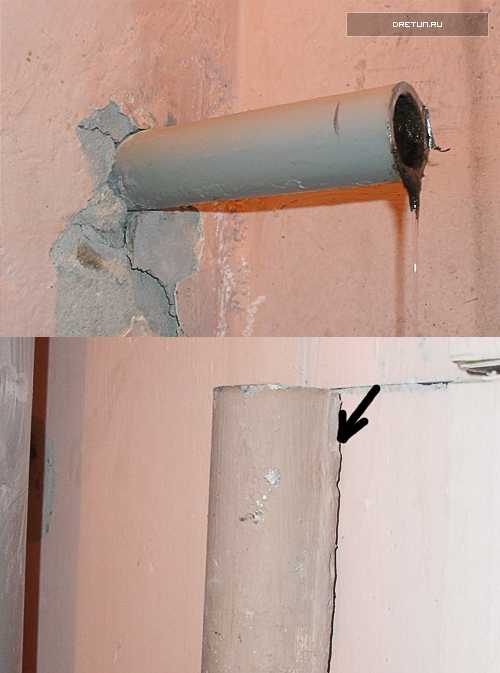

Мы видим крашеную трубу. Труба должна быть чистой. Стрелкой показана неровность, это подтек строительного материала, который сверху еще и окрашен. Если этот слой не снять, то вы не сможете надеть лерку на трубу.  Подчистили и берем лерку нужного размера: На снимке, мы видим две лерки, хорошую и дешевую.  Дешевая лерка режет резьбу хорошо, только пока новая, далее она не прорезает нужную глубину, следствии чего, закрутить  что-то на такую резьбу, превращается в проблему.  В некоторых случаях, имея две лерки, нам это облегчает задачу. Если первая не прорезает резьбу до нужной глубины, значит и крутить легче.  Далее мы на эту же полу-резьбу ставим хорошую лерку и перегоняем вновь.  Так делаем только в случае большого диаметра трубы, маленькие трубы режем сразу хорошей леркой. 🙂

И так, взяли лерку, почистили трубу и начинаем процесс нарезки резьбы, по часовой стрелке. Перед нарезкой, рекомендуется трубу немного смазать. Либо масло/смазка/тормозуха, либо специально предназначена для этого смазка. Вот вам кучка фото-примеров:

В итоге, должно получится вот так:

Нельзя резать резьбу «одним махом». Режьте ее постепенно, пол оборота вперед, потом чуток назад. В этом деле спешить не надо. Можно погнуть трубу и остаться без лерки.

После нарезки резьбы, попробуйте накрутить на неё то, что собираетесь монтировать. Так проверяется, на сколько хорошо нарезана резьба и достаточна ли её длинна.  Если все хорошо заворачивается, можно уплотнять и монтировать.

Теперь немного он возможных нюансах. После того, как вы нарезали резьбу, возьмите фонарик и внимательно, со всех сторон, осмотрите новую резьбу. Дело тут вот в чем, если труба старая, то есть риск, что в швах резьбы могут образоваться прорези насквозь. Мало того, бывает что труба просто скручивается и часть нарезанной резьбы, остается в лерке. Это хреново. Достать ее от туда, оооооооочень трудно.  (в таком случае лерку не разбирайте, а то превратится она  в металлолом ибо регулировка резцов, очень тонкая).  Если труба хреновая и нет возможности заменить трубу, не режте резьбу, установить гебо.

Что делать если лерка оказалась слишком длинной и резьбу не нарезать? Тогда надо просто отрезать кусок лерки, но оставить место, за что вы ее будете хватать:

Мало того, если вы отрежете ей весь «хвост», то ровно нарезать резьбу вам скорее всего не удастся. Этот самый «хвост» правильно направляет и выравнивает устройство нарезки резьбы/лерку.

Пожалуй все пояснил о нарезке резьбы. Желаю успехов в этом деле.

___________________

Дополнение темы

Один из наших постоянных читателей, его имя Алексей,  прислал фото еще одного устройства, с помощью которого он нарезает резьбу.

Спасибо Алексею. Далее его фото и комментарий:

Здравствуйте. Вот значит такая штука:

Лерка вытаскивается отдельно (в данном случае, она на пол дюйма). Но если вытащить кольцо-то можно вставить лерку на три четверти дюйма .

На направляющей есть тоже съёмное кольцо , которым можно отрегулировать внутренний диаметр направляющей. Под 3/4 или 1/2 дюйма.

Этой трещоткой можно резать резьбу на пол дюймовых трубах и на трубах диаметром три четверти.

Главное зацеп чтоб пошёл (Чтобы резьба начала резаться ровно) а потом можно и направляющую скрутить, если места мало для нее.

Устройство в разборе:

Устройство собрано для работы:

Эту трещотку можно перевернуть наоборот и резьбу нарезать почти вплотную.

Данная трещотка имеет реверс (тот отросток с колечком).

Выпускает Украина кажись. Я купил её (ну примерно)-за 18долларов .

Лерки продаются отдельно.

dretun.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
