Содержание

видео-инструкция по монтажу своими руками, особенности резьбонарезного, ручного оборудования, как нарезать резьбу на трубе, цена, фото





Даже многие опытные слесаря не имеют представление о том, что такое клупп, не говоря уже о простых обывателях. А этот инструмент может вас очень сильно выручить при прокладке домашнего трубопровода. О том, как он это может сделать, мы и поговорим в данной статье.

Трубный клупп 1-1 2-1/4-3/8-3/4 с трещоткой и в пластиковом контейнере

Общие положения

Начнём, пожалуй, с функции, выполняемой клуппом – нарезки резьбы. Вы справедливо можете возразить, что появление в обиходе пластиковых труб сделали применение резьбовых соединений невостребованными. Так, полиэтиленовые изделия соединяются специальными фитингами для канализационных труб, а полипропиленовые — просто свариваются.

Фото соединений пластиковых труб при помощи фитингов

Но всё не так просто, когда речь идёт о надёжности. Чтобы лучше понять, о чём идёт речь, взглянем на недостатки полиэтилена и полипропилена:

Минусы использования пластиковых труб

  • Ограничение температурных режимов. Для полипропилена предел – 95 оС, а для полиэтилена – 40 оС. В наши суровые зимы бывают такие ситуации, когда котельной приходится подавать воду, превышающую технические нормы, что, несомненно, приведёт к аварии. Так что для отопительной системы такой вариант труб использовать весьма рискованно.
  • Слабая стойкость к механическим воздействиям. Это сразу исключает возможность прокладки водопровода из пластика под проезжей частью, так как он со временем попросту окажется раздавлен. Да и в открытых для контакта местах тоже придётся осторожничать, помня об уязвимости данного материала.

Треснувшая под нагрузкой полипропиленовая труба

А вот металлу не страшны ни высокие температуры, ни чрезмерные механические нагрузки. Но и с ним в вопросе соединения не всё так просто:

Типы соединений стальных труб

Совет: рекомендуется использовать исключительно оцинкованные изделия, чтобы исключить разрушительные коррозийные процессы и попадание ржавчины в трубопровод.

Оцинкованные трубы для системы водоснабжения

Разновидность соединенияПреимуществаНедостатки
СваркаПолная герметичностьНарушение цинкового слоя, в результате чего трубопровод становится уязвим перед коррозийными процессами
РезьбаВозможность демонтажаНеобходимость использования дополнительных уплотнителей для достижения оптимальной герметизации

Использовать паклю для устранения возможной течи не так опасно, как испортить покрытие, защищающее от возникновения ржавчины. К тому же не каждый умеет своими руками пользоваться сварочным аппаратом. Также важную роль играет возможность технического обслуживания, которая с цельной магистралью весьма проблематична. Так что с явным отрывом побеждает резьбовое соединение.

Инструмент для нарезки резьбы

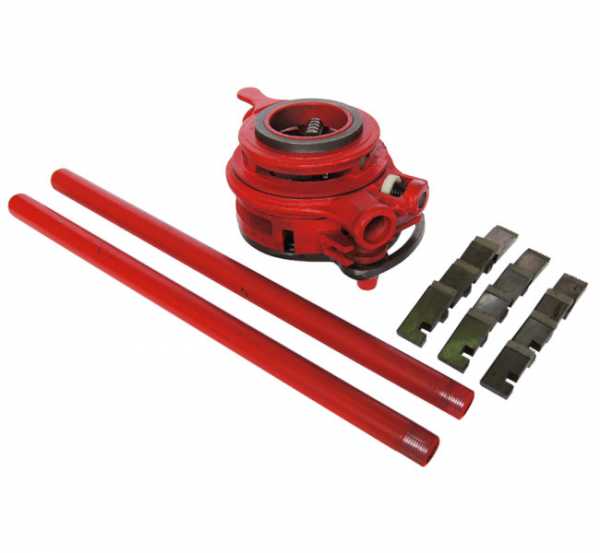

Резьбонарезной трубный ручной клупп с удобным держателем

Конечно, идеально справится с нарезкой резьбы токарный станок, но с его использованием связанно множество проблем, наиболее важной из которых является его отсутствие. Так что остаётся плашка или клупп.

Определение

Профессиональный набор клуппов для трубных работ

Если плашка имеет вид небольшого цилиндра из инструментальной стали высокого качества с расположенными внутри резцами и канавками для стружки, а снаружи – отверстиями для фиксации держателей, то клупп – это одни лишь резцы с упрощающим работу механизмом-держателем.

Таким образом, несмотря на то, что цена клуппа может быть и выше плашки, в результате вы всё-таки экономите. Так как в нём дорогой материал используется только для работающей расходной части, а плашка вся состоит из него и выбрасывается после того как сработается.

Виды

Набор трубных клуппов и дополнительных слесарных инструментов

Название клуппаОписание
Простой ручнойКольцо с зажимами для резцов и ручками, внешне очень напоминающее обычную плашку
Ручной с трещоткойВ кольцо добавлена трещотка, позволяющая пользоваться инструментом одной рукой
ЭлектрическийВ этом случае вся инструкция сводится к тому, чтобы зафиксировать трубу в соответствующем пазе, остальное за вас сделает электрический привод

Совет: при выборе между простым инструментом и оснащённым трещоткой рекомендуется остановиться на первом, так как он гораздо надёжнее и практичнее.

Модель KTT-1 4-1-1 2 2 с трещоткой

Правила пользования

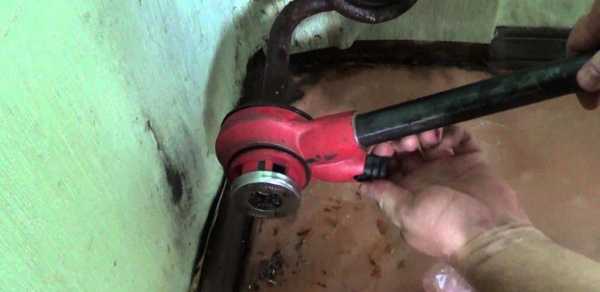

Нарезка резьбы на трубе клуппом в домашних условиях

Теперь разберёмся, как пользоваться трубным клуппом.

Для этого достаточно будет придерживаться нескольких правил:

  • Перед тем, как нарезать резьбу на трубе клуппом, её необходимо завальцевать с помощью обточки напильником, обжима газовым ключом или другим доступным способом.
  • Смажьте место резки солидолом – это улучшит качество нарезаемой резьбы и продлит эксплуатационный срок самих резцов.
  • Когда будете закупать новые резцы, остановитесь на фирме-изготовителе держателя. В обратном случае они попросту могут не стать в пазы плотно.
  • При работе с концом трубы действующего трубопровода придерживайте его газовым ключом, чтобы не оторвать.

Вывод

Несмотря на то, что на сегодняшний день большой популярностью пользуются пластиковые канализационные трубы благодаря низкой стоимости и лёгкости обработки, металлические остаются более практичными и надёжными. Наилучшим же соединением для них является резьбовое, которое в свою очередь удобнее всего нарезать клуппом. Виды и особенности такого инструмента описаны выше.

Клупп для нарезки труб, оснащённый электроприводом

Видео в этой статье ознакомит вас с дополнительными материалами. Используйте наиболее удобные инструменты для работы с сантехникой!




gidroguru.com

Как нарезать резьбу на трубе

Почти ежедневно, монтажникам трубопроводов, приходится использовать инструмент: лерка в леркодержателе (плашка),

Лерка в леркодержателе (плашка)

либо альтернатива ей: клупп.

Клупп

При помощи этих нехитрых приспособлений нарезается резьба, вручную, и лишь в случае невозможности их использования прибегают к помощи сварщика. Отнюдь не из-за того, что это проще и легче, нет.
Просто сварщика на объект снарядить и доставить сложнее. Эти габаритные газовый и ацетиленовый баллоны, шланги, открытый огонь опять же.. Не буду здесь вдаваться в подробности, сегодня статья не об этом.

Имеем следующую ситуацию: необходимо вырезать стальную трубу, и смонтировать, скажем, разводку водопровода по квартире, из современного материала (неважно полипропилен это, металлопласт, или медь). Для герметичности применяем резьбовое соединение, посредством соответствующего фитинга.
В принципе, нарезать резьбу на трубе задача, как уже сказал почитай повседневная, но хочу довести до вашего внимания десяток не маловажных моментов. Не соблюдая которые, уже без сварки не обойтись.

10 советов по нарезке резьбы на трубе:

Отнеситесь к каждому из них со вниманием, всё нижеперечисленное: залог беспроблемной опрессовки, достижения наилучшего результата и упрощения работы. Дабы не отнимать много у вас времени, добавлю, лишь короткие пояснения.

1. Участок трубы для нарезки должен иметь форму круга на срезе (не эллипсоидную, без вмятин)

Установить это можете элементарно ощупью. В противном случае вас ожидает, как минимум протечка по месту соединения, а как максимум — невозможность нарезки, соответственно незапланированный вызов сварщика.

2. Выберите участок наименее подверженный коррозии

Внимательно осмотрите прежде, чем осуществить рез, ощупайте, при необходимости воспользуйтесь зеркальцем.

3. Срез произвести под прямым углом оси трубы

Иначе резьбонарезным не осуществишь надлежащего зацепа по всей плоскости. Инструмент будет срываться.

4. Произведите срез, как можно ближе к врезке в стояк

Внутри вычистите налёт, часто там отверстие для прохода воды толщиной со спичку. Вычищайте аккуратно, так что-бы не затрамбовать ржу внутрь.

5. Если используете лерку(плашку) в леркодержателе, на срезе снимите фаску под 30-45 градусов, по всей окружности

Это обеспечит лёгкий заход для первого витка, снимается она при помощи болгарки с заточным диском.

6. Если используете клупп, в противоположность выше написанному пункту, фаску не снимать

Так как клупп имеет конусный заход, им проще зацепиться на ровном срезе трубы.

7. Перед нарезкой обработайте трубу и режущий инструмент смазочным материалом

Используйте для этого моторное масло, спецсмазку, либо кусочек сала. Будет легче нарезать, и меньше износ резьбонарезного инструмента.

8. Не ленитесь периодически «сбрасывать» стружку

Нарезка резьбы производится по часовой стрелке. Пройдя один-два витка сбрасывайте стружку производя вращение против часовой стрелки. Не соблюдение чревато, как максимум сминанием уже нарезанных витков, а как минимум увеличением трудоёмкости работы.

9. При необходимости удерживайте трубу газовым ключом

Дабы избежать слома, сминания. Актуально для «рыхлой» трубы, или «рыхлого»-же места врезки.

10. Надёжная резьба имеет пять ниток(витков)

К достижению этого всегда стремимся, но не всегда предоставляется возможным достичь. По опыту знаю, что и три нитки(витка) дают герметичное соединение.

Вот собственно и все тонкости, соблюдая которые, получите положительный результат.

Видеоролик: Клупп. Как нарезать резьбу на трубе.

Возможно вам будут полезны и эти статьи:
Чем я нарезаю резьбу.
Как подмотать резьбу герметично.
Достоинства и недостатки материалов для водопровода.

Есть чем дополнить, или вопросы — в графу комментарии. А у меня на этом сегодня всё, успехов в работе, с уважением, Андрей.

Надоело искать информацию от практиков? Подпишись (крути страницу вниз), и информация найдёт тебя сама. Клик по иконке соцсети — лучшая для меня награда от вас.

Поделиться с друзьями в сети:



1



santehskript.ru

Клупп трубный для нарезки резьбы, нарезание на трубах, ручной инструмент


Содержание:


Словосочетание «трубный клупп» на первый взгляд кажется довольно странным и вводит в заблуждение относительно своего предназначения. Впрочем, при детальном рассмотрении все сразу упростится, и проблем с восприятием больше не будет. В данной статье пойдет речь о том, что такое клупп для нарезки трубной резьбы, его особенностях и применении.


Назначение клуппа


Обустройство большинства трубопроводов требует нарезки резьбы, которая позволяет соединять разные части трубы. Резьба обеспечивает надежное и качественное соединение, поэтому данный вид соединения с годами не теряет актуальности.


Впрочем, это правило распространяется далеко не на все ситуации. Например, полиэтиленовые трубы соединяются специальные компрессионными фитингами, а полипропиленовые трубы так и вовсе свариваются. Такие методы соединения давно зарекомендовали себя самым лучшим образом.


Но, несмотря на простоту и удобство, даже у столь хороших методов соединения труб имеются свои недостатки, и достаточно серьезные:

  1. Боязнь высоких температур. Предельная температура, при которой могут функционировать полипропиленовые и металлопластиковые трубы, составляет 95 градусов по Цельсию. Конечно, на бумаге этот норматив имеется и даже может соблюдаться, но нередки случаи, когда по трубам пускается более горячая жидкость – например, при отоплении домов в условиях очень холодных зим. В результате такого воздействия труба разрушается, со всеми вытекающими из этого последствиями. Что уж говорит о полиэтиленовых трубах, которые начинают деформироваться, как только температура достигает 40 градусов.
  2. Низкая механическая прочность. Укладывая пластиковые трубы, нужно учитывать их способность выдерживать физические нагрузки. Например, для монтажа трубопровода под дорогой или в помещениях с большой проходимостью изделия из пластика не подойдут совершенно – их очень легко повредить даже случайным воздействием.


В итоге можно прийти к выводу, что в определенных ситуациях можно использовать исключительно металлические трубы, причем они должны быть защищены от коррозии.



Герметичное соединение металлических труб возможно только при помощи двух методов:

  • Сварка;
  • Резьбовое соединение.


Сварка – вариант хороший, но подходящий далеко не всегда. Одна из причин заключается в том, что при сварке повреждается цинковый слой трубы, в результате чего она сразу же становится подвержена коррозионному воздействию. В итоге остается только резьба, которая данного недостатка лишена.

Методы нарезки резьбы


Существует несколько способов нарезки трубной резьбы, среди которых можно выделить:

  • Нарезка на токарном станке;
  • Нарезка плашкой;
  • Нарезка трубным клуппом.


Со станком все понятно – труба вставляется в шпиндель, фиксируется, при помощи отрезного резца устраняется все лишнее. Далее резец меняется, выбирается шаг и глубина трубной резьбы – и на этом работа успешно завершается, после чего трубу можно использовать в любом трубопроводе.



Впрочем, в теории все это выглядит хорошо, но на практике токарный станок – это инструмент, который есть далеко не везде, да и работать с ним тоже надо уметь. В итоге остается только ручной инструмент для нарезки резьбы на трубах – плашка или трубный клупп.


Стоит упомянуть еще и о том, что для отрезания трубы потребуется еще и обычный инструмент. Подойдет любое приспособление – ручная турбинка, труборез или ножовка по металлу.

Особенности трубного клуппа


Неизвестность клуппа среди обывателей вполне понятна и обоснованна, но ирония заключается в том, что даже опытные слесари зачастую при упоминании данного инструмента лишь разводят руками в недоумении. Именно поэтому стоит сначала разобраться в том, как выглядит этот неизвестный клупп. Читайте также: “Как использовать резьборез для труб – правила нарезания резьбы”.


Чтобы понять это, нужно вспомнить, какие элементы входят в конструкцию традиционной плашки:

  • Стальной цилиндр небольшой длины;
  • Отверстия для металлической стружки;
  • Специальные углубления, которые обеспечивают фиксацию плашки в держателе;
  • Гребни, за счет которых обеспечивается нарезка резьбы на внутренней стороне.



Клупп для нарезки резьбы на трубах конструктивно представляет собой основной функциональный элемент плашки – резцы. В случае с клуппом резцы установлены прямо в держателе, который одновременно выполняет функции направляющей.

Отличия клуппа от плашки


Для производства плашки используется дорогая инструментальная сталь, причем она идет на изготовление всех элементов приспособления. Это выглядит слегка нелогично, ведь высокая механическая прочность необходима только резцам, за счет которых и прорезается резьба.


Клупп – это упрощенный вариант плашки, ведь в нем отсутствуют дорогие и ненужные элементы конструкции. Для эффективной нарезки резьбы на трубе требуются только максимально прочные резцы и держатель.



Казалось бы, все выглядит так, как будто трубный клупп – это всего лишь удешевленный аналог плашки. Но при этом стоимость некоторых клуппов может превышать все мыслимые пределы, и это выглядит странным.


Объяснить все это можно очень просто – резцы в данном случае являются расходным материалом, и на них можно экономить. Сам же инструмент достаточно удобен и прост, и именно за эти качества его выбирают для нарезки резьбы на металлических трубах. Читайте также: “Как выполняется нарезка резьбы на трубах в зависимости от её вида”.

Виды трубных клуппов


Клуппы для нарезания резьбы на трубах классифицируются следующим образом:

  1. Ручной клупп. Конструкция данного приспособления проста до невозможности – круглая направляющая с фиксаторами для резцов и две ручки, к которым и прикладываются усилия.
  2. Ручной клупп с трещоткой. Еще одна простая конструкция, которая немного усложнена относительно предыдущей. Все отличие заключается в трещотке, которая дает возможность нарезать резьбу при помощи возвратно-поступательные движений, осуществляемых одной рукояткой.
  3. Электрический клупп. Данное приспособление обеспечивает максимальный комфорт при работе. Все, что требуется для создания резьбы – зажать трубу и включить клупп. Даже устройство с небольшой мощностью отлично справляется со своей задачей.

Особенности нарезки резьбы клуппом


При использовании клуппа для создания резьбы возникают некоторые нюансы, за которыми нужно следить:

  1. Перед началом работы трубу стоит завальцевать (то есть сделать небольшое уменьшение толщины на краю трубы), используя турбинку, напильник или обычный молоток (прочитайте также: “Правила нарезания резьбы на трубах – возможные варианты”).
  2. Перед тем, как нарезать резьбу на трубе, стоит нанести на нее немного масла – это существенно упростит проход по трубе, увеличит срок службы резцов и предотвратит появление заусенец.
  3. При покупке резцов стоит подбирать варианты, рассчитанные на конкретную модель клуппа – нередко встречаются ситуации, когда приобретенные расходники не получается установить на место.
  4. Нарезая резьбу на трубе, являющейся частью водопровода, нужно удерживать ее при помощи газового ключа, прикладывая усилие в сторону, обратную нарезке. Если этого не сделать, старая труба может попросту оторваться, тем самым став причиной нехилых проблем.




Заключение


Трубный клупп – это хороший инструмент для нарезки резьбы на металлических трубах. Он действительно очень удобен, поэтому при необходимости частой работы с трубопроводами стоит приобрести себе такой инструмент, и все проблемы будут решаться очень просто и с минимумом усилий.

trubaspec.com

Клупп для нарезки резьбы на трубах: описание и функционал

Клупп – приспособление, позволяющее производить нарезание новой или восстановление качества старой резьбы на стальных трубах.

Резьба – обязательная конструктивная часть любого газо-, паро-, водопровода, выполненного из труб круглого сечения, только такой метод позволяет производить различные присоединения.

Изготовление резьбы происходит ручным способом либо на токарном станке. Сделать это непосредственно на объекте, где производится монтаж или ремонт трубопроводов, возможно только вручную. Для этого используют приспособления двух типов – плашка или клупп для нарезки резьбы на трубах.

 Ранее распространена была плашка, которая вставлялась в держатель. Она изготавливалась из дорогой легированной стали, что приводило к увеличению расхода ценного металла и соответственно росту цены. Конструкция держателя для плашек не позволяет использовать его в труднодоступных местах, например, в местах прохождения стояков и подводок сквозь стены или плиты перекрытия. В настоящее время в продаже повсеместно присутствуют плашки китайского производства, однако, по показателю «цена – качество» они не соответствуют предъявляемым требованиям по долговечности и качеству.

В клуппе вместо плашки использована только одна её составная часть – сменные резцы, что привело к существенной экономии при его изготовлении и использовании.

 Клупп для нарезки резьбы на трубах представляет собой приспособление, состоящее из круглого держателя и резцов, которые бывают сменными или несменными. Выполнено он из обычной стали. Обычно, в корпусе держателя предусматривается место для крепления удлиняющей рукоятки, предназначенной для его вращения. Есть, впрочем, модели, которые предусматривают использование разводных или рожковых ключей. Стоимость таких изделий ниже. Однако, такой способ вращения неудобен в применении, требует приложения большой физической силы. При срыве ключа велика вероятность получения тяжёлой травмы кистей рук.

Виды клуппов

По способу привода клуппы бывают:

  • ручными;
  • ручными с трещоткой;
  • электрическими.

Ручное устройство удобно при работе с трубами небольшого диаметра. Для проворачивания используются рукоятки, разводные или рожковые ключи. Бывают места, где использование таких инструментов затруднительно либо невозможно, например, стояк отопления, расположенный у стены, не даст возможности воспользоваться длинной рукояткой.

В таких случаях пользуются клуппом с трещоткой. Она позволяет вращать инструмент по часовой стрелке при нарезании резьбы и против неё при отворачивании когда процесс.

Нарезка резьбы размером более 1 дюйма мероприятие, требующее большой физической силы. Со старыми трубопроводами требуется соблюдать большую осторожность. Прилагаемое усилие передаётся на уже имеющиеся сварные соединения, а это может привести к их повреждению и большим проблемам по восстановлению. С целью недопущения таких случаев необходимо прочно фиксировать тело самой трубы каким-либо приспособлением.

В профессиональных целях используются электрические клуппы. Они не требуют физических усилий, позволяют многократно экономить время. Привод в таких приборах осуществляется электрическим током. В составе есть струбцина для надёжного закрепления трубы, которая исключает возможность её проворачивания. К недостатку можно отнести невозможность использования в труднодоступных местах.

В настоящее время торговые предприятия предлагают огромный выбор клуппов для нарезки резьбы на трубах.

Параметры, учитываемые при выборе устройства

  1. Цели, для которых оно будет использоваться.

Ручной клупп без трещотки стоит приобрести если планируется разовое либо нечастое использование, масса его небольшая, что удобно при переноске с одного объекта на другой.

Наличие трещотки необходимо для применения в труднодоступных местах.

Электрический прибор предназначен для каждодневного использования. В таком случае затраты на его приобретение окупятся большей производительностью труда.

2. Наличие сменных резцов в наборе позволяет своевременно производить замену вышедших из строя. Работа сломанными резцами приводит к браку, а «затупившимися» — требует приложения значительных усилий.

3. Материал резцов.

Качественные детали делают из легированной стали или из сплава хром-ванадий, они обеспечат надёжную службу инструмента в течение долгого времени. Если планируется сделать не более 10 операций можно приобрести инструмент по более низкой цене.

4. Наборы клуппов для нарезания резьбы разного размера приобретать выгоднее, чем отдельные инструменты.

5. Качество исполнения механизма трещотки напрямую влияет долговечность изделия, безопасность эксплуатации. Диаметр стопора трещотки должен быть достаточным, чтобы не сломаться при больших прилагаемых усилиях.

Производители клуппов

Такой инструмент, как клупп для нарезки резьбы на трубах представлен рынке в большом разнообразии. Особой популярностью пользуется модели фирм Ridgid (США), Roththenberger (Германия), REMS (Германия), Virax (Франция), Stayer (Китай), ТЕХМАШ (Россия). Малоизвестные китайские фирмы также предоставляют большой ассортимент.

Покупать дорогие модели стоит в случае, если планируется выполнить большой объем работ либо он будет использоваться в профессиональных целях При нечастом использовании недорогой инструмент хорошо справляется со своим предназначением.

Правила пользования инструментом

После многократного применения следует соблюдать несложные правила:

  1. Своевременно менять изношенные части.
  2. При нарезании резьбы обязательно использовать смазку. Она облегчит процесс нарезки, обеспечит охлаждение рабочей поверхности, увеличив срок эксплуатации.
  3. Регулярно освобождать поверхность от стружки. Для этого периодически производить вращение в сторону, обратную нарезанию.

В случае выхода резцов из строя всегда есть возможность приобрести запасные. Правда, при покупке надо иметь их образцы, чтобы они подошли по посадочным местам.

Приобретение клуппа — удачное решение для ремонтных работ в домашних условиях, а также для профессионалов в сфере предоставления услуг населению и организациям. Недорогое, простое в применении устройство позволит качественно выполнить восстановление старых и монтаж новых трубопроводов.

prosto-instrumenty.ru

Что из себя представляет клупп для нарезки резьбы и как его выбрать

Содержание статьи

Не многие слышали такое слово, как «клупп». Еще меньше человек знают, что оно означает. Но вот что такое лерка или же обычная плашка знает каждый слесарь да и каждый человек, который привык ремонтировать свое авто самостоятельно. Так вот, клуппом называют ту часть плашки, которая и выполняет нарезание резьбы, то есть фактически это режущая часть лерки.

Клупп для нарезки резьбы

Для чего он нужен? Действительно, ведь есть лерка в сборе, целиком. Так-то оно так, только вот при небольшой стоимости набора плашек, набор клуппов будет стоить еще меньше.

Дело тут вот в чем: плашка вся целиком состоит из высокопрочной стали, которая гораздо прочнее тех сплавов, резьбу на которых она нарезает. Однако это излишне, так эту работу выполняет только нож, поэтому именно только он может иметь более высокую прочность. А поскольку клупп – это и есть тот самый резец, то становится понятным, почему он дешевле.

Применяется клупп в купе с держателем, в роли которого могут выступать и тески, и плоскогубцы и другие подобные инструменты.

Надо сказать, что промышленность сегодня выпускает сразу несколько видов наборов для нарезания резьбы, в том числе и на трубах. Нужно сказать и про то, что некоторые более полные наборы могут содержать специальные инструменты, которые предназначены для производства работ в труднодоступных местах.

Вернуться к содержанию ↑

Виды и классификация

Конечно, такие простые инструменты, как эти, очень сложно классифицировать, потому как довольно мало признаков различия, не считая, конечно, таких, как размер, шаг резьбы и так далее.

Однако, по одному признаку провести разграничения все же можно – это принцип работы. По нему выделяют следующие виды:

  • Ручной инструмент;
  • Электрический.

Электрический клупп

Следует поговорить подробнее о каждом из этих видов. Например, соединение двух труб может быть выполнено при помощи сварки. Такой способ дает отличный результат и по прочности, и по герметичности. Однако сварочные аппараты есть не у всех, а стоят, чтобы их покупать на один раз, довольно дорого.

В этом случае лучше всего сделать резьбу на трубах. Как уже было сказано, клупп — это самая простая плашка с держателем. Самые дешевые из них могут не иметь в наборе даже и вышеупомянутого держателя.

Некоторые ручные инструменты могут иметь держатели в виде ключа-трещотки, что в значительной степени облегчает процесс нарезания. Однако не нужно ставить приоритет именно на него:

  • Более сложный механизм быстрее выходить из строя;
  • Есть некоторые виды стали, которые требуют больших усилий в нарезке резьбы, поэтому трещотка может просто не выдержать;
  • И напоследок надо сказать, что держатели-трещотки у нас не производят, а делают их только в Китае. Само собой разумеется, что такой дешевый инструмент не будет производиться из высококачественных материалов.

Вернуться к содержанию ↑

Электрический инструмент

Клупп для нарезки резьбы в электрическом исполнении является профессиональным инструментом. С его помощью можно сделать очень аккуратную и точную резьбу на трубе почти любого размера. Преимуществом перед ручным клуппом может стать и тот факт, что в процессе работы нет необходимости прикладывать больших усилий, даже в самых непростых ситуациях. Кроме того, процесс нарезания соединения на трубах становится значительно короче.

Процесс работы до безобразия прост:

  • Сперва фиксируется труба;
  • Дальше правильно устанавливается инструмент;
  • Включается кнопка запуска.

Вот, пожалуй, и все.

Электрический клупп для нарезки резьбы

Надо отметить то, что мощность у таких агрегатов довольно слабая. Однако они без труда справляются даже с довольно прочными материалами, так как способны производить очень большое усилие.

Если рассматривать недостатки таких приборов, то их немного, но они есть:

  • Например, ручной инструмент может быть применим в любую погоду, в любой местности, и без электричества;
  • Электрический клупп более емкий, то есть и весит он больше, и места занимает тоже больше;
  • Не позволяет производить работы в труднодоступных местах, что обусловлено его габаритами.

Вернуться к содержанию ↑

Ручные инструменты

Ручной клупп, как и электрический, способен нарезать резьбу на трубе даже очень большого диаметра. Кроме того, он также позволяет сделать качественную и точную нарезку, что зависит только от профессионализма и опытности работника.

Кроме всего прочего, этот инструмент не нуждается в обслуживании, он прост в своей эксплуатации, имеет малые размеры.

Ручной клупп

Вернуться к содержанию ↑

Краткий вывод

Из описания обоих видов становится понятно, что ручной инструмент по качеству работ не уступает электрическому. Отсюда можно сделать вывод, что если вам необходимо сделать ремонт у себя дома, нарезав на трубе пару-другую витков, то приобретать более дорогой электрический агрегат незачем.

Если же работа подобного рода ведется постоянно, и время ее проведения имеет значения, то выбор, безусловно, должен быть в пользу автоматизированного инструмента.

Вернуться к содержанию ↑

На что нужно обратить внимание при выборе

Сегодня промышленность выпускает большое множество разных клуппов. Кроме того, есть на нашем рынке и зарубежные представители данного сегмента. Понятно, что среди большого множества разброс цен – это естественная реальность. Это правильно, так как среди всего разнообразия есть и более качественные, и некачественные, и более функциональные и монофункциональные.

Стоит сразу отметить, что здесь правило «дорогой — не значит качественный» не действует. В данном случае зависимость между ценой и качеством прямо пропорциональная.

Ручной клупп для нарезки резьбы

Кроме этого стоимости стоит обратить свое внимание и на наличие сменных резцов. Это позволит менять только резцы, а не весь инструмент. Кроме того, потом докупить необходимый резец может уже и не получиться, так как просто все предложенные не будут подходить под ваш инструмент – придется покупать его полностью, что значительно дороже.

Стоит акцентировать свое внимание и на самой трубе, то есть на том материале, резьбу на котором нужно сделать. Здесь следует пояснить, что некоторые наборы инструментов не включат в себя клуппа большого диаметра, а некоторые, напротив, не содержат маленьких размеров.

Еще одним критерием выбора может послужить тот материал, из которого клупп изготовлен. А точнее его резцы. Оптимальным вариантом будет легированная сталь. Одной такой разновидностью для производства данного инструмента может стать хром-ванадиевая сталь.

Ну и последним критерием выбора становится соотношение цены и характеристик.

Вернуться к содержанию ↑

Как правильно эксплуатировать

Речь пойдет о ручном клуппе, так как рекомендации по эксплуатации электрических всегда прилагаются к ним.

Работа с ручным клуппом

Для достижения более долгого срока службы достаточно выполнять следующие очень простые правила:

  • Вовремя менять износившиеся части;
  • Периодически смазывать ручной клупп смазкой, направленной на охлаждение резцов. Это не позволит им перегреваться и деформироваться.
  • Правильно подбирайте размеры труб и инструментов. Дело тут вот в чем: ручной клупп может быть использован не только для нарезки новой резьбы, но и для восстановления старой. Если не правильно подобрать размер инструмента, процесс нарезки вызовет сильное трение, что приведет к сильному нагреванию.

Выводы: Вот, наверное, все основные моменты. Кроме них следует сказать, что работать с подобными приборами довольно просто. Если речь идет о трещотке, то достаточно все установить на свои места и плавно без рывков начинать нарезать винт, иногда делая при этом движения в обратную сторону.
Аккуратное и грамотное использование позволит надолго сохранить инструмент в рабочем состоянии, не изменит его точности и качества.

Вернуться к содержанию ↑

Что такое клупп

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

vseotrubax.com

Клупп для нарезки резьбы: разновидности и использование

Оглавление:
Клупп для нарезания резьбы: разновидности
Нарезка резьбы на трубе ручным клуппом

Практически всегда при замене стояков отопления или водоснабжения приходится сталкиваться с необходимостью оборудования старых обрезанных труб резьбой – без нее не обойтись, так как практически все соединения со старыми трубами осуществляются посредством навинчивания на них специальных концевиков. Сделать резьбу можно двумя способами: в одной ситуации она просто приваривается к трубе, а в другой нарезается посредством специального инструмента. Купить сварочный аппарат позволит себе не каждый сантехник, да и нужды в нем особенной нет, а вот приобрести клупп для нарезки резьбы может каждый. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с его разновидностями и научимся применять его на практике.

Клупп для нарезки резьбы фото

Клупп для нарезания резьбы: разновидности

На сегодняшний день существуют два типа клуппов, которые с успехом применяются в области устройства сантехнических коммуникаций – это ручной и электрический клупп. Разница между ними заключается не только в наличии или отсутствии электродвигателя, но и в принципе их использования. Рассмотрим подробнее эти два вида инструмента для нарезания резьбы.

  1. Электрический резьбонарезной клупп. Это очень хороший инструмент, но, как говорится, не без недостатков. Несмотря на то, что он в значительной мере облегчает работу мастера, все же его использование ограничено – он практически не в состоянии работать с уже смонтированными трубами, особенно если они проложены вдоль стен. В некоторых случаях его, конечно, можно натянуть на трубу, но в зачастую (особенно если говорить о замене стояков) он не подходит. Единственная сфера применения, где он отлично себя показал, это при монтаже новых коммуникаций, когда резьбы нарезаются еще на неустановленных трубах. Существуют две основные разновидности электрических резьбонарезных клуппов – это клупп №1 и №2. Первый номер является ручным инструментом – он способен нарезать резьбу на трубах диаметром до 40мм. Второй рассчитан для работы с трубами размером до двух дюймов. Существует и третья разновидность подобных инструментов – это уже практически полноценный стационарный станок, который в состоянии справиться как с тонкими трубами, так и с толстыми, диаметр которых не превышает 2 дюйма.
  2. Ручной резьбонарезной клупп – его конструкция в значительной мере отличается от своего электрического аналога. Он представляет собой круглый держатель для сменной лерки, оборудованный трещоткой. В задачи последней входит обеспечение работы станка в двух направлениях (вперед и назад). Для облегчения работы с этим инструментом его комплектуют довольно длинным рычагом, который при необходимости может наращиваться. Как и его ручной электрический собрат, он разделяется на два номера: клупп №1 способен нарезать резьбу диаметром от полдюйма до дюйм с четвертью, а клупп номер №2 предназначен нарезать резьбу в полтора и два дюйма. Универсальных ручных клуппов со сменными лерками не существует.

    Резьбонарезной клупп ручной фото

Вот так обстоят дела с таким полезным инструментом, как резьбонарезной клупп. Дополнительно хочу отметить, что этот инструмент может изготавливаться и в одинарном исполнении – к примеру, он может быть предназначен только для нарезки полудюймовой резьбы или только для трехчетвертной резьбы. Такой инструмент может продаваться как по отдельности, так и в наборе. Но набор клуппов приобретать не имеет никакого смысла – лучше уж купить универсальный клупп с набором сменных насадок.

Нарезка резьбы на трубе ручным клуппом

Для наглядности и большего понимания техники нарезания резьбы клуппом рассмотрим этот процесс по пунктам. Но для начала разберемся с вопросом подготовки конца трубы к нарезанию резьбы – от этого момента в полной мере зависит то, насколько легко пройдет сама работа. Здесь важны два момента.

  1. Ровный срез. Несмотря на то, что практически все современные клуппы способны захватывать даже слишком криво срезанную трубу, все же этому моменту нужно уделить особое внимание. Дело в том, что даже если резьба и нарезается, а нарезается она в любом случае, на нее будет очень проблематично накрутить фитинг. Поэтому нужно либо сразу резать трубу ровно, либо если это не получается, впоследствии выравнивать болгаркой.
  2. Красивая большая фаска. В большей степени она нужна для облегчения работы, а в частности для более мягкого захода резцов клуппа. Даже несмотря на то, что они расставлены конусом (опять же, для облегчения процесса резания), все же от фаски лучше не отказываться – без нее легко справиться с трубами малого диаметра, а вот если речь идет о нарезании полуторадюймовой и двухдюймовой резьбы, то здесь без нее вообще тяжко будет. Да что там, проблемы возникают уже при нарезании резьбы на трубах диаметром свыше одного дюйма.

    Нарезка резьбы на трубе клуппом фото

Вот такая подготовка трубы и сопутствует процессу нарезания на ней резьбы. Теперь что касается самой резки – по большому счету это не слишком сложный процесс.

  1. Берем ГСМ. Шучу. Вполне будет достаточно любого смазывающего вещества – подойдет даже подсолнечное масло или сало. Смазываем им край трубы – то место, где планируется нарезать резьбу. Точно так же поступаем и с режущей частью клуппа. Смазка в таких делах лишней никогда не бывает – ее придется повторять в процессе нарезания резьбы. Чем больше диаметр труб, тем чаще придется смазывать. Она нужна не только для облегчения работы, но и для того, чтобы продлить жизнь инструменту.
  2. Надеваем клупп на трубу и смотрим на переключатель трещотки – его нужно поставить в такое положение, чтобы рычаг клуппа, вращаемый по часовой стрелке, крутил вместе с собой и режущую часть инструмента. Если этого не происходит, значит трещотку нужно переключить на диаметрально противоположное положение. Оттягиваем ее штифт за кольцо и в таком положение проворачиваем на 180 градусов, после чего отпускаем кольцо и проверяем правильность вращения режущего инструмента. В этом отношении электрический инструмент для нарезания резьбы намного удобнее – переключили тумблер и дело с концом. Резак как по мановению волшебной палочки вращается в нужном направлении.
  3. Дальше начинаем резать резьбу. Для начала, чтобы клупп уверенно зацепился за тело трубы, ему нужно немного помочь – в процессе вращения первые несколько оборотов нужно поджимать его к трубе. Вы почувствуете, когда зубья врежутся в трубу и начнут свое дело. После этого можно будет уже не давить на него, а полностью переключиться на процесс резания.
  4. Просто крутим рычаг по направлению часовой стрелки и периодически срываем стружку, совершая обратные движения клуппом. Перед тем как их совершать, трещотку нужно переключать в обратное положение – в этом и заключается единственное неудобство работы с клуппом.
  5. Таким вот способом, не забывая периодически подливать смазку, производится нарезка резьбы на трубе клуппом. Резьба режется до тех пор, пока все резцы инструмента не будут задействованы в работе – попросту говоря, конец трубы не окажется с другой стороны лерки.

    Резьбонарезной клупп в работе фото

Как только труба выйдет за пределы режущих зубьев, переключаем трещотку на обратный ход и уверенными движениями снимаем ее. В обязательном порядке нарезанную резьбу нужно сразу же проверить тем изделием, которое будет на нее накручиваться. Если клупп новый, резьба может быть просаженная – в таком случае придется много наматывать пакли. Если клупп старый, то она может быть недорезанной, что приведет к поломке накручиваемого на резьбу фитинга.

Как видите, клупп для нарезки резьбы является достаточно простым инструментом, и пользоваться им очень легко. Спросите, какой из них выбрать – электрический или ручной? Этот нюанс зависит от объема и типа проводимых работ. Если с нарезанием резьбы вы сталкиваетесь редко и в малых объемах, то вполне будет достаточно его ручного варианта.

Автор статьи Александр Куликов

stroisovety.org

Клупп для нарезки резьбы, что это и как выбрать правильно



Инструмент для нарезки резьбы — Клупп. Задавая простой вопрос — «каким инструментом режут внешнюю резьбу?», большинство ответит, плашкой и лишь немногие смогут добавить — клуппом. В чем разница?



Толкование термина

Плашка — слово русское, клупп — имеет немецкие корни. Толкование значения «клупп» словарями практически однозначное — ручной инструмент, состоящий из оправки, с вставляющимися плашками. Словари ( Энциклопедический, БЭС и Технический железнодорожный словарь) добавляют про две (!) ручки. Словари далеки от жизни, а любой менеджер по продаже ручного инструмента сможет предложить модели клупп трубный для нарезки резьбы с одной ручкой или без ручек — с электрическим приводом.

В чем разница? Просто — разница в назначении. Плашка (плашки) — это режущая часть, а клупп — это рамка, оправка для плашек (последние во множественном числе).

Клупп или плашкодержатель

Разные варианты резцов внешней резьбы для ручных инструментов (по википедии):
— цельные плашки;

— разрезные плашки;

— раздвижные плашки.



В первых двух случаях оправку называют плашкодержателем, втором — клуппом. Есть модели клупп для нарезки резьбы, у которого плашки крепятся в головке без регулировки по диаметру (каждая головка под свой диаметр), а вот ручка позволяет менять головки (это как универсальный плашкодержатель под цельные или разрезные плашки). Головка имеет четыре резца (плашки), заменяемые в головке по мере износа. Количеством плашек (резцов) и отличается клупп от плашкодержателя (несколько или одна).

Каждый производитель выпускает резцы с размерами и конфигурацией, а для них могут использоваться головки и ручки только этой фирмы, и этой модели. При покупке сменных резцов, помним об этом.



Клупп для нарезки резьбы: раздвижной

Простейший клупп для нарезки резьбы. «Энциклопедия сантехника» называет — косым. Благодаря тому, что расстояние между двумя частями призматической плашки регулируется, можно в пределах размера оправки изменять диаметр нарезаемой резьбы.

Клупп для нарезки резьбы: маевского

Этот нарезной инструмент применяется для трубной резьбы — клупп трубный. У нее меньше величина шага и глубина нарезки, чем у дюймовой при том же угле у вершины. Это самый простой среди трубных клуппов. С другой стороны — он имеет более сложную конструкцию чем косой, но принцип тот же, использование двух раздвижных плашек. Корпус (1) имеет съемную крышку (4) на двух винтах. Внутри стоят плашки (2), положение которых регулируется двумя винтами (3). Расположение плашек в корпусе строго определенное, ориентирами для этого служат установочные риски.

Есть два существенных отличия от предыдущего варианта.

Первое отличие — это три комплекта сменных плашек:

  • №1 — диаметры резьбы ½ — ¾ дюйма;
  • №2 — диаметры резьбы 1-1½ дюйма;
  • №3 — диаметр резьбы 2-2½ дюйма.

Второе отличие — это направляющий фланец и сменные направляющие втулки (под каждый диаметр трубы), что облегчает перпендикулярное расположение клуппа относительно оси детали.

Клупп с трещоткой и одной ручкой

Трещотку хорошо использовать для нарезания резьбы при реконструкции и ремонте трубопроводов с малым диаметром труб, когда доступ к трубе ограничен стеной (или даже двумя). Использование ручного инструме

stroitelinfo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о

Рубрики
