Многоступенчатые и одноступенчатые насосы: центробежные, вертикальные, горизонтальные

Содержание

Наиболее распространенная разновидность водяных насосов — центробежные агрегаты, в зависимости от конструктивных особенностей классифицируется на две группы: насосы одноступенчатого и многоступенчатого типа.

Центробежный насос

В данной статье мы поговорим об их различиях, устройстве, принципе действия, преимуществах и недостатках. Также будет рассмотрен ассортимент продукции ведущих производителей центробежных насосов, компаний Grundfos и Lowara.

Принцип действия и конструктивные различия

Центробежные насос — оборудование, перекачивающее рабочую жидкость за счет центробежной силы, которая создается в результате вращения лопастного барабана. Такие агрегаты имеют металлический либо стальной корпус, внутри которого расположен электропривод и вал вращения. На валу жестко зафиксирован барабан, который может быть открытым (состоит из одного диска и боковых лопастей) либо закрытым (два диска, между которым размещены лопасти).

Лопасти барабана располагаются под углом, они направлены в обратную к направлению его движения сторону, что нужно для обеспечения максимально эффективного захвата воды. На корпусе агрегата имеют два патрубка — всасывающий и подающий (напорный), через которые циркулирует перекачиваемая жидкость.

При заполнении корпуса насоса водой начинает вращаться барабан, вода попадает в лопасти и в результате движения колеса под напором отбрасывается к напорному патрубку. В результате этого в зоне выпускного патрубка создается зона высокого давления, тогда как в центральной части барабана — зона разрежения, под воздействием которой вода начнет поступать через всасывающий патрубок насоса. Данный принцип обеспечивает непрерывную подачу жидкости циркуляционными насосами любого типа. В отличие от поршневых агрегатов, они не имеют проблем с неравномерным, пульсирующим напором, что значительно расширяет сферу применения такой техники.

Устройство центробежного насоса

Рассмотрим устройство одноступенчатого агрегата:

  1. Корпус, также именуемый улиткой (на схеме представлен горизонтальный тип корпуса).
  2. Лопастное колесо.
  3. Уплотнение рабочего вала.
  4. Вал вращения.
  5. Уплотнение камеры с масляной ванной.
  6. Подшипниковая опора.
  7. Несущая опора.
  8. Отверстия для контроля за уровнем масла в камере.

Одноступенчатые центробежные насосы имеют одно рабочее колесо, тогда как многоступенчатый насос — два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики оборудования — производительность (количество перекачиваемой воды в минуту) и напор (максимальное расстояние, на которое может быть перекачана жидкость). Напор указывается в метрах, которые свидетельствуют о расстоянии перекачки по высоте, чтобы узнать максимальную длину транспортировки жидкости напор необходимо умножить на 10.

Устройство многоступенчатого насоса

В зависимости от конструктивного устройства многоступенчатый центробежный насос может быть секционным либо спиральным. Секционный агрегат отличается тем, что перекачка жидкости осуществляется последовательно — из первого барабана в следующий. Максимальная производительность, которую может развить секционный насос на сегодняшний день составляет 900 м3/ч при напоре 1900 м.

к меню ↑

Устройство центробежного насоса (видео)


к меню ↑

Преимущества и недостатки центробежных агрегатов

Широкое распространение насосного оборудования, работающего по принципу центробежной силы, объясняется наличием у данной техники ряда эксплуатационных преимуществ, к которым относится:

  • компактные размеры и небольшой вес за счет прямого соединения вала вращения с двигателем, конструкция не предполагает наличие каких-либо передаточных механизмов;
  • надежность и долговечность, отсутствие необходимости в регулярном техническом обслуживании;
  • плавная подача рабочей среды, нулевой риск возникновения гидравлических ударов;
  • возможность работать с загрязненными жидкостями, содержащими в составе механические частицы, что достигается за счет отсутствия в конструкции клапанов;
  • доступная стоимость за счет простоты конструкций.

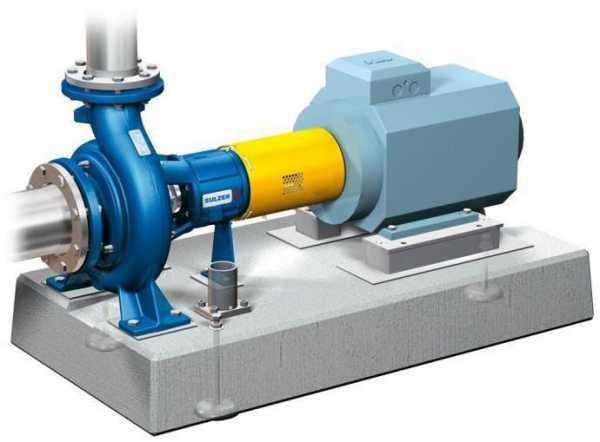

Крупногабаритный промышленный насос горизонтального типа

Единственным недостатком данных агрегатов является сравнительно низкий КПД при работе в режиме малой производительности. Особенно критичной данная проблема стает при необходимости перекачки небольшого объема воды под высоким давлением.

Также как недостаток можно рассматривать невозможность быстрого запуска оборудования, поскольку перед началом перекачки корпус насоса необходимо заполнить водой. В целом же, для производительной работы центробежные насосы являются лучшим выбором.
к меню ↑

Классификация оборудования

Как многоступенчатые, так и одноступенчатые агрегаты, в зависимости от положения оси рабочих колес в пространстве, классифицируются на:

  • горизонтальные;
  • вертикальные.

В горизонтальной конфигурации, как правило, выполняются крупногабаритные промышленные агрегаты для стационарной установки, также горизонтальные агрегаты используются в насосных станциях автоматического водоснабжения, в которых они сопряжены с корпусом гидроаккумулятора. Вертикальное оборудование более распространено в сфере бытовой эксплуатации, в таком корпусе делаются все разновидности скважинных насосов, дренажные и фекальные агрегаты.

Вертикальные насосы

Также одним из основных факторов классификации центробежного оборудования является его разделение на типы в зависимости от положения корпуса агрегата относительно перекачиваемой жидкости, согласно которой насосы бывают поверхностные и погружные.

Конструктивно погружное оборудование может обеспечить перекачку до 16 м3 жидкости в час при напоре до 200 метров. Практически все скважинные насосы погружные, так как они могут поднимать воду с большой глубины (40 метров и более), тогда как поверхностные агрегаты в принципе не способы высасывать воду с глубины более 10 метров.

Среди отличий также выделим то, что погружные установки значительно тише, чем поверхностные, что важно при монтаже насосной станции внутри жилого помещения. Однако поверхностный насос проще в обслуживании и ремонте, так как он не обладает полностью герметичным корпусом.

Погружной насос

Рассмотрим оставшиеся классы центробежного оборудования:

  • в зависимости от развиваемого давления подачи: до 0.2 МПа — низкого, до 0.6 МПа — среднего и свыше 0.6 МПа — высокого давления;
  • по коэффициенту быстроходности — тихо, нормально и быстроходные;
  • по функциональному назначению — водяные, пожарные, химические, нефтяные, дренажные, фекальные;
  • по типу соединения колеса с двигателем — консольные, приводные, муфтовые.

КПД работы таких агрегатов непосредственно зависит от их быстроходности, скорости вращения колеса и конструктивного исполнения. Так, компактные одноступенчатые насосы имеют КПД 0.6-0.7, крупногабаритные — 0.9-0.92.

Читайте также: преимущества обезжелезивания воды аэрацией.

к меню ↑

Производители и популярные модели

Ведущими мировыми производителями центробежного оборудования являются компании Lowara (Италия) и Grundfos (Дания). Оба производителя поставляют на рынок агрегаты как для бытовой, так и для промышленной эксплуатации. В ассортименте итальянцев представлены пять линеек насосной техники:

  • Lowara HM — поверхностные многоступенчатые насосы для систем водоснабжения, имеющие продуктивность до 7.2 м3/час и напор до 60 м. Серия рассчитана на перекачку чистой воды при температуре окружающей среды от -10 до +60
    0
    .
  • Lowara HMS — поверхностные агрегаты из антикоррозийной нержавеющей стали AISI 316, ориентированные на промышленное использование. Могут работать с водой, содержащей в составе механические примеси и химические вещества. Отличаются повышенной до 1100 температурой эксплуатации.
  • Lowara SV — вертикальное многоступенчатое оборудование поверхностного типа. Наиболее мощные модели данной серии развивают напор до 260 м и имеют производительность 16 м3/час. Рабочие температуры — от -30 до +1200. Все контактирующие с перекачиваемой жидкостью узлы агрегата выполнены из нержавеющей стали.
  • Lowara SVI — доступные погружные вертикальные насосы для бытовой эксплуатации, являются упрощенной версией серии SV. Среди отличий — меньшая производительность и суженный диапазон температур эксплуатации.

    Насосы Lowara

Тогда как итальянская компания специализируется на многоступенчатой технике, лидирующие позиции в сегменте одноступенчатых агрегатов занимают насосы производства фирмы Grundos. В ассортименте компании горизонтальные агрегаты представлены серией JP (в которую входит популярный одноступенчатый насос Grundfos JP 5), вертикальные — сериями TP (оборудование в стандартном исполнении) и TPD (насосы типа ин-лайн).

 Главная страница » Насосы

byreniepro.ru

Центробежный Одноступенчатый Насос > Схема + Принцип Работы + Видео + Фото

Фото насоса с центровыми патрубками

Одноступенчатый центробежный насос представляет собой одну из разновидностей центробежных насосов, основное предназначение которых заключается в осуществлении процесса перекачивания разного типа жидкостей.

Содержание статьи

Области использования

Данный тип центробежных насосов предназначен для перекачивания таких жидкостей:

  • Вода (любой температуры).
  • Жидкости с высокой вязкостью.
  • Сточные воды.
  • Жидкости, в состав которых входят разнообразные примеси (песок, грунт, торф и прочее).

Благодаря тому, что насосы имеют способность перекачивать такое разнообразие жидкостей, они пользуются огромной популярностью и используются в разных областях, например:

  • Химическая промышленность.
  • Нефтедобывающая и нефтеперерабатывающая промышленность.
  • Химическая область.
  • Бытовые нужды.
  • Коммунальные службы.

Основные преимущества

Преимущественные характеристики насосов

Популярность насосов связана с присущими для них преимуществами, не свойственными другим видам аналогичного оборудования:

  • Конструктивные. Особенность конструкции одноступенчатых центробежных установок заключается в ее компактности (соединение агрегата с электрическим мотором и паровой турбиной идет напрямую).

Вывод. Благодаря этому насосы имеют небольшой вес и компактные габаритные размеры. Кроме того, нельзя не упомянуть о высоком показателе производительности агрегатов. Для их установки нет необходимости в наличии большой площади. Процесс их монтажа и демонтажа отличается простотой и не требует затрат большого количества времени.

  • Функциональные. Заключаются в простоте и доступности настройки и доведении до рабочего состояния. Регулировку оборудования можно провести своими руками без привлечения специально подготовленных специалистов.
  • Невысокая цена. Создателям удалось добиться невысокой стоимости техники благодаря использованию недорогих материалов (полимеры, сплав стали и чугуна).
  • Прочность. Центробежный насос одноступенчатый разработан таким образом, что пригоден для длительной эксплуатации, а благодаря высокой прочности его рабочих элементов, он имеет длительный срок службы.

Примечание. Эти факторы позволяют избежать лишних материальных затрат на его поточный ремонт, а также избежать простоя производственного процесса на время его ремонта.

Высокая производительность. Можно с уверенностью сказать, что этот фактор является одним из определяющих популярности агрегатов. Максимальный показатель производительности достигает 2,5 000 м3/час.

Основные рабочие элементы

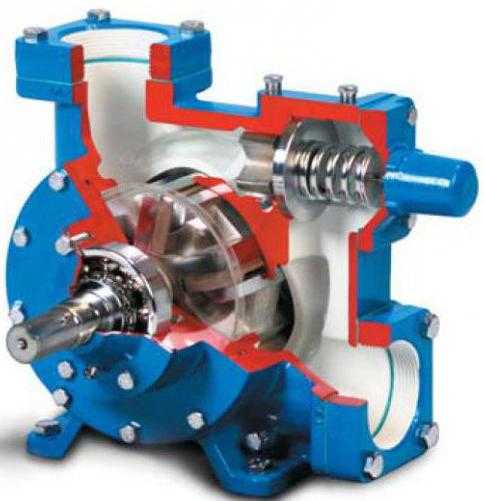

Насос с двумя рабочими камерами

Насос центробежный одноступенчатый имеет такую конструкцию и рабочую арматуру:

  • Обратный клапан приемный. Как правило, он оснащен специальной сеткой, с помощью которой происходит фильтрация разного типа примесей, входящий в состав рабочей жидкости. Основное предназначение клапана заключается в задержке перекачиваемой жидкости внутри всасывающего патрубка.
  • Задвижка. Она устанавливается на трубопроводе напорном. С ее помощью приведение насоса в рабочее состояние или его остановка. Кроме этого, задвижка используется для обеспечения контроля силы напора жидкости.
  • Вакуумметр. С его помощью выполняется измерение уровня разрежения с всасывающей стороны. В большинстве моделях оборудования вакуумметр монтируется между корпусом агрегата и его задвижкой непосредственно на трубопроводе.
  • Кран. При заливе жидкости при помощи крана выполняется выпускание воздуха из жидкости.
  • Манометр. Устанавливается он на патрубке напорного механизма. Основное предназначение данного механизма заключается в измерении напора жидкости.
  • Предохранительный клапан. Выполняет защитную функцию корпуса оборудования от возможных гидравлических ударов. Монтируется клапан на напорном патрубке после задвижки.

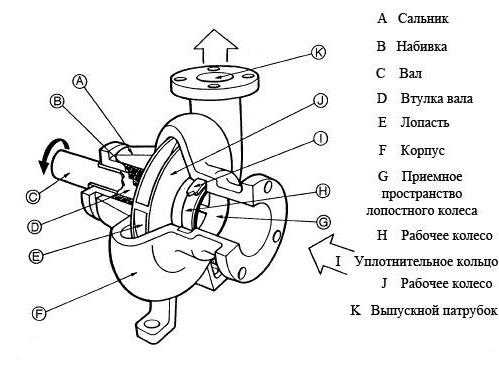

Более детально строение одноступенчатого центробежного насоса изображено на данном рисунке:

Схема одноступенчатого насоса

Корпус
Колесо рабочее
Уплотнительный механизм рабочего вала
Вал
Уплотнение подшипниковой камеры
Подшипники
Опора несущая
Глазок для контроля уровня масла в камере подшипников

Принцип работы

Функционирование данного типа оборудования базируется на принципе использования центробежных сил, которые образуются внутри корпуса насоса в процессе эксплуатации рабочего колеса.
Итак:

  • На валу механизма сидит рабочее колесо, крепление которого обеспечивается прочным шпоночным соединением. Крутящий момент передается от рабочего колеса до вала оборудования. Для крепления вала насоса и вала электромотора применяется прочная и эластичная муфта.

Примечание. Отличительная особенность работы агрегата состоит в том, что его функционирование возможно только лишь при условии наличия внутри корпуса рабочей жидкости.

  • Насос одноступенчатый центробежный оснащен одним рабочим колесом, лопасти которого имеют вогнутую форму. При условии приведения механизма в рабочее положение жидкость попадает внутрь всасывающего патрубка. А затем электрический мотор приводит в действие вал, движение которого вызывает вращение колеса.
  • В свою очередь, колесо захватывает жидкость и отталкивает ее от центра колеса в сторону. Рабочая жидкость постепенно поступает через направляющую камеру в нагнетательный трубопровод.
  • В короткий промежуток времени между лопастями насоса образуется высокое давление, которое отталкивает жидкость, освобождая тем самым место для поступления ее новой порции из трубопровода.
  • Конструкция большинства моделей одноступенчатых центробежных насосов бытовых оснащена специальным современным фильтром, расположенным на всасывающем патрубке.

Примечание. Предназначение фильтра заключается в очистке рабочей жидкости от разного рода примесей, содержащихся в ней. Это защищает внутреннюю часть корпуса от загрязнения этими примесями и предотвращает от необходимости чистки корпуса.

Видео в этой статье более подробно ознакомит вас с технологией работы одноступенчатого центробежного насоса.

Особенности эксплуатации

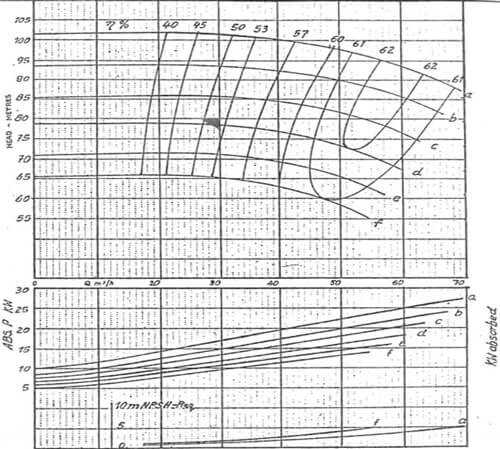

Стандартный график

Для того, чтобы обеспечить максимальную и бесперебойную эксплуатацию одноступенчатых насосов в их комплект необходимо обязательно включить контрольно – измерительное оборудование.

Совет. Предотвратить попадание внутрь корпуса и на рабочую лопасть насоса примесей и разного типа инородных веществ поможет монтаж на входе в трубопровод специального фильтра и задвижки. Для того чтобы избежать возможного процесса парообразования рабочей жидкости специалисты рекомендуют установить обратный клапан с манометром, который будет контролировать давление потока жидкости.

Некоторые советы по эксплуатации:

  • При выборе, какой либо определенной модели насоса, необходимо учитывать тип материалов, которые были использованы для его производства.
  • От этого показателя непосредственно зависит возможность эксплуатации механизма для работы с определенным типом жидкости.
  • Соотношение типа рабочего вещества и материального исполнения насоса определяют скорость такого процесса, как коррозия.
  • Инструкция по эксплуатации одноступенчатого центробежного насоса указывает на максимально допустимую скорость протекания коррозии, которая достигает 0,1 мм за один год.
  • Согласно инструкции по эксплуатации оборудования необходимо раз в год проводить технический осмотр насоса, при котором измеряется уровень масла в подшипниковой камере, давление в резервуаре насоса и др. показатели.
  • Нельзя допускать эксплуатацию насоса при низких температурах. Если нет возможности хранить оборудование в помещении с плюсовой температурой, необходимо слить всю жидкость из внутренней части корпуса и из насоса.
  • Перед проведением технического осмотра агрегата или его ремонта следует непременно остановить и отключить его. Это обязательное условие правил безопасности работы с насосом.
  • Согласно инструкции по эксплуатации оборудования, уровень шума при его эксплуатации не должна превышать определенной нормы. Существует определенная зависимость между мощностью оборудования и максимальным уровнем шума, которым сопровождается его работа.

Кроме этого, нельзя не упомянуть о взаимозависимости между показателем напора и уровнем производительности оборудования. Их приведенного ниже фото, можно сделать вывод, что зависимость имеет прямо пропорциональный характер: с увеличением напора увеличивается и производительность насоса.

Рабочее поле

  • С данным типом оборудования имеет право работать только тот персонал, который прошел предварительную подготовку и инструктаж.

В заключении, хотелось бы отметить, что популярность использования данного типа оборудования обусловлена его функциональность, практичностью эксплуатации, прочностью и экономичностью.

parnik-teplitsa.ru

схема. Консольный одноступенчатый центробежный насос. Насос вертикальный центробежный одноступенчатый

Центробежный одноступенчатый насос консольного типа проектируется для насосных станций. На водопроводных установках чаще всего используется оборудование общего назначения. Большей частью на станциях установлены двухсторонние насосы типа Д, а при необходимости подачи больших объемов используются консольные устройства.

Вертикальные насосы

Насос вертикальный центробежный одноступенчатый применяется на заглубленных станциях, сооружение которых затрудняется в условиях слишком близкого уровня воды. Это дает возможность удешевить строительство, уменьшить размеры машинного зала, повысить качество условий эксплуатации электродвигателей, которые можно вынести на первый этаж.

Осевые насосы

Такие установки чаще всего используются при больших подачах воды. Сточные динамические насосы большей частью устанавливаются на станциях систем выведения бытовых отходов. Предусмотрена температура воды до 80 градусов и возможное содержание до одного процента абразивных частиц. В системах водоотведения также могут использоваться установки типов Гр и ГрУ.

Центробежный одноступенчатый насос и его свойства

Эксплуатационные свойства таких насосов определяются их главными параметрами: мощностью, напором, кавитационным запасом, подачей, высотой всасывания. Важными качествами работы агрегатов являются напряжение электродвигателя и частота вращения колеса.

Нужно понимать, что параметры осевых и центробежных насосов переменны даже при непрерывном действии рабочего колеса и будут зависеть от подачи. На чертежах принято приводить характеристики для уменьшенных диаметров колеса. Характеристики оптимальных режимных точек соответствуют максимальному КПД. Соответствующий набор и подача являются приемлемыми показателями насоса. Эти характеристики вносятся в обозначение установок.

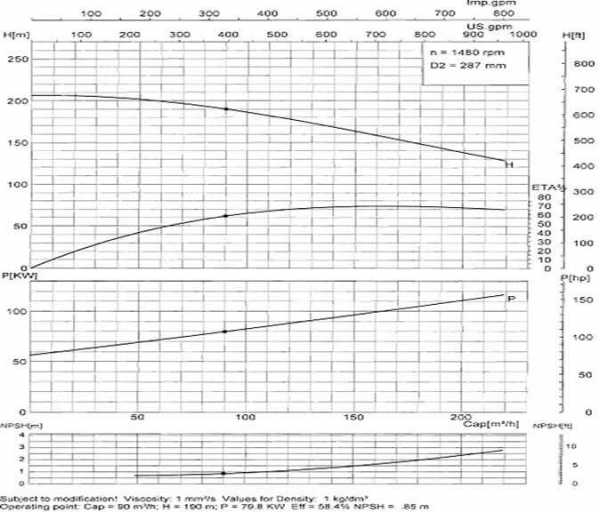

Рабочая точка

Рабочей точкой называют позицию, соответствующую текущему режиму действия. Она не всегда совпадает с приемлемым показателем, но обязательно должна быть приближенной к ним. Одноступенчатый центробежный насос для воды всегда функционирует в пределах рабочей части, которая определяется в соответствии с допустимым снижением КПД. Рабочие точки должны быть только в этих пределах. Характеристики каждого устройства описывает завод-изготовитель с расчетом на чистую воду с температурой двадцать градусов при оптимальном атмосферном давлении на уровне океана.

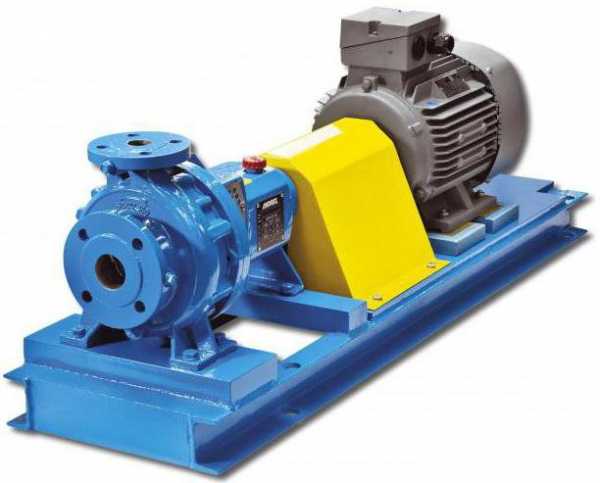

Насосы типов К и КМ

Центробежный одноступенчатый насос горизонтального типа функционирует с односторонним рабочим колесом, расположенным на краю вала насоса. Напорные патрубки поворачиваются на 90, 180, 270 градусов. Это зависит от конкретных условий компоновки. Подшипники в механизмах смазываются жидким веществом. Консольный одноступенчатый центробежный насос может иметь несколько модификаций: установка без двигателя (К) и в моноблочном исполнении (КМ). После этих букв на маркировке указываются подача и напор.

Установки с двусторонним подводом

На рынке доступны одноступенчатые горизонтальные насосы класса Д с полуспиральным подводом. Горизонтальный подъем чугунного корпуса осуществляется в плоскости размещения оси вала. Эта особенность дает возможность разбирать и ремонтировать устройство без необходимости демонтировать трубопровод. Каждый двусторонний насос маркируется символом "Д". После этой буквы указываются две цифры: подача и напор.

Из чего состоит консольная установка?

Одноступенчатый центробежный насос для воды состоит из таких деталей: спиральный отвод корпуса, опора, передняя крышка, рабочее колесо, всасывающий патрубок, гайка, вал, втулка сальника, шариковый подшипник.

Принцип соединения комплектующих

При помощи разгрузочных отверстий частично уравновешивается осевое давление. Также колесо снабжается с тыльной стороны осевым уплотнителем. Трубка с патрубком соединяется с камерой разгрузки давления насоса. Второй шариковый подшипник установлен для фиксации ротора и лучшего восприятия неуравновешенного осевого усилия. На сальниках насоса предусмотрен гидравлический уплотнитель.

Такие установки имеют производительность от 28 до 100 литров в секунду с напором от 12 до 98 метров. Высокопроизводительные одноступенчатые насосы большей частью имеют возможность двустороннего подвода. При нормальном осевом давлении хорошее двухпоточное колесо имеет достаточно высокие кавитационные показатели.

Корпус и сальники

В насосах, предназначенных для перекачки чистой жидкости с температурой до 80 градусов, предусмотрен чугунный корпус с горизонтальными разъемами вдоль оси вала. Сменные уплотнительные кольца сделаны из чугуна. Вал насоса выполнен из стали и вращается на одном упорном и радиальных подшипниках с кольцевой смазкой.

Сальники оснащены водяным затвором, который осуществляется при помощи трубок, которые подводят жидкость из спиральных камер. Такой одноступенчатый центробежный насос консольного типа имеет производительность от 30 до 1800 литров в секунду и напор от 10 до 100 метров.

Установки с вертикальным валом

Выпускаются две марки одноступенчатых устройств для чистой воды: 20 НВ и 28 НВ. Они предназначены для установки в заглубленных станциях. В этой установке пята электродвигателя воспринимает осевые усилия. На сальнике насоса предусмотрен гидравлический затвор с мягкой набивкой. Установки типа НВ напрямую соединяются с электродвигателями или посредством твердых фальцевых муфт через промежуточный вал. Насос вертикальный центробежный одноступенчатый имеет производительность от 3240 до 10 800 кубических метров в час и напор от 29 до 40 метров.

Особенности канализационных насосов

Центробежный одноступенчатый насос используется для перекачки канализационной жидкости, сточных вод и шлама. Одной из главных причин остановки насосов в процессе использования является их засорение. Для предохранения от попадания мусора в механизмы предусмотрены специальные решетки. Их монтаж обуславливает необходимость изменения формы установки.

Такие насосы уплотняются стальными кольцами с острой кромкой, разрезающей волокна, попадающие в уплотнения. Установки укомплектованы крышками, обеспечивающими простоту доступа для очистки всасывающей части лопастного колеса. Число лопаток сведено к минимуму для снижения возможности засорения. Проходы между ними, таким образом, увеличиваются. Довольно часто количество лопаток сокращают до двух.

Консольный одноступенчатый центробежный насос канализационного типа создается из материалов, не подверженных коррозии. В его корпусе предусмотрены несколько разъемов, необходимых для частичной разборки в процессе очистки. Входные кромки лопаток закругляются очень сильно. Благодаря этому волокнистые тела на них не будут застревать.

Насосы марок НФ, НФуВ и ФВ. Открытые и диагональные устройства

Предусмотрены такие типоразмеры установок: 2НФ, 4НФ, 6НФ, 8НФ. Их производительность колеблется от 36 до 864 кубических литров в час при напоре от 6,5 до 50 метров. Аналогично таким установкам могут применяться канализационные насосы с открытым рабочим колесом с двумя толстыми лопатками. В таких устройствах все волокна перерезаются острой кромкой лопатки.

Для работы со сточными водами довольно часто применяется одноступенчатый центробежный насос диагонального типа. Рабочее колесо в этих установках, а также в моделях марок ФВ и НФуВ оснащено двумя лопатками. Их производительность варьируется в пределах от 43 до 150 кубических метров в час, а напор достигает 63 м.

Землесосы

Землесосы используются во время перекачки по трубам смесей взрыхленной массы грунта и жидкости на необходимое расстояние. Сегодня на рынке производятся насосы с дальностью транспортирования до 5 км и производительностью от 40 до 1200 кубических метров в час. При помощи землесосов можно разрабатывать выемки глубиной до 15 м ниже водного горизонта. Эти установки имеют ряд особенностей, обусловленных большой концентрацией крупных частиц в перекачиваемой водной массе. По этой причине создается износоустойчивое колесо из марганцовистой твердой стали.

Насос вертикальный центробежный одноступенчатый защищается броней на внутренней части корпуса для предотвращения быстрого износа. Чтобы механизм не так быстро приходил в негодность, между колесом в левую полость и к сальнику по специальным сверлениям подается очищенная вода для вымывания из этих мест твердых фрагментов.

На наружной части рабочего и покрывающего дисков колеса установлены радиальные лопатки. Они подбираются так, чтобы осевой усилитель приходил в равновесие в процессе вращения.

Вакуумные насосы

Одноступенчатый центробежный насос с вакуумным устройством создается в двух основных вариантах: сухом, отсасывающем только газ, и мокром, работающим еще и с жидкостью. Различие может быть определено только по распределительным узлам. У мокрых насосов размеры мертвого пространства намного больше, поэтому у них более высокое предельное давление по сравнению с сухими. Наибольшая частота вращения во время работы достигается образцами с вертикальным расположением вала.

Несамовсасывающее устройство

Несамовсасывающий одноступенчатый центробежный насос используется для перекачки молока или другой вязкой пищевой продукции, температура которой не превышает 90 градусов. Рабочие лопасти колеса закрыты и каждая деталь такой установки, соприкасающаяся с жидкостью, сделана из хорошей нержавеющей стали и других материалов, допускаемых к использованию в пищевой промышленности. Двигатель от попадания воды защищает специальный облицовочный кожух.

Заключение

Центробежный одноступенчатый насос, схема которого описывается в этой статье, может использоваться в самых различных областях. От способа применения и перекачиваемых материалов будут зависеть рабочие характеристики таких установок, а также материал, из которого изготовлены детали и способ их размещения в механизмах. Насосы можно использовать для перегонки чистой воды, смеси жидкости и грязи, канализационных отходов и пищевой массы различной вязкости.

Механизмы, предназначенные для перекачивания жидкостей, употребляемых в пищу, выполнены из качественных материалов, использование которых допускает Министерство здравоохранения. Насосы, которые используются для отведения канализационных жидкостей, содержащих крупные волокна, устроены таким образом, чтобы большие части рассекались и не препятствовали нормальной работе механизмов.

fb.ru

многоступенчатый центробежный насос - как он устроен и принцип действия

Центробежными насосами называются динамические гидравлические машины. Функциональная задача такого оборудования – перекачивать жидкость, что осуществляется, если кинетическая энергия вращения преобразуется в гидродинамическую энергию потока. Для вращения вала насоса предусматривается электродвигатель или ДВС. Жидкость доходит до рабочего колеса, у которого на корпусе имеются лопатки, необходимые для того, чтобы воздействовать на частицы жидкости и передавать той энергию.

Центробежные силы действуют таким образом, чтобы жидкость направлялась к периферии рабочего колеса. В этой области, через специальный кольцевой канал, который еще называют улиткой, жидкость подается к напорному патрубку, то есть диффузору. А уже задачей этого элемента является преобразование части динамической энергии в статическую.

Многоступенчатый центробежный насос – более совершенное оборудование, устройство которого предполагает несколько рабочих колес и ступеней, расположенных друг за другом. Выбирая центробежный насос следует обратить внимание на то, каких образом уплотнен вал. Современные модели отличаются торцевым уплотнением, когда как более старые модели имеют сальниковую набивку. Первая конфигурация хороша тем, что сохраняет герметичность конструкции и предотвращает утечки. Даже если насос работает с вибрациями или его вал несколько сместится, это не станет причиной протечки.

На данный момент существует немалое количество насосов для перекачивания жидкости и наиболее распространенные из них – центробежные. Они отличаются своими конструктивными особенностями и бывают одно- или многоступенчатыми.

Содержание

Многоступенчатый насос и его схема
Особенности конструкции
Сильные и слабые стороны центробежных агрегатов
Виды многоступенчатых насосов
Основные узлы многоступенчатого насоса

Многоступенчатый насос и его схема

Центробежное оборудование собирается из таких элементов как напорный патрубок, направляющий аппарат, колеса и спиральный отвод.

Когда начинают вращаться колеса, часть, имеющая особые изгибы на лопастях заполняется жидкостью.

Далее жидкость из этой части поступает в канал со спиральным отводом. Благодаря подобному строению есть возможность дополнительно усилить напор.

Необходимо понимать, что существует множество моделей таких насосов, которые друг от друга отличаются конструкцией сборки – как расположен вал, какой формы патрубки и сколько установлено рабочих колес. При выборе следует также отталкиваться от мощности и габаритов оборудования.

Особенности конструкции

Одноступенчатое оборудование оснащено одним рабочим колесом, а у многоступенчатого насоса их предполагается от двух и больше. Что касается принципа действия – он идентичен, количество колес напрямую связано с производительностью агрегата. Таким образом, многоступенчатые насосы способны перекачивать больше воды за определенное время, а также отличаются увеличенным напором, то есть жидкость можно перекачивать на дальние расстояния, по сравнению с одноступенчатым насосом.

Многоступенчатые центробежные насосы также имеют разную конструкцию и бывают секционными или спиральными. Что касается секционного, жидкость он перекачивает последовательно, то есть из одного барабана в другой. Максимальный уровень производительности описываемого оборудования – 900 кубических метров воды в час с напором в 1900 метров.

Сильные и слабые стороны центробежных агрегатов

Такое насосное оборудование, задействующее центробежную силу, сейчас пользуется немалым спросом. Причиной тому – различные эксплуатационные преимущества, которые мы выделим ниже:

  • так как вал вращения напрямую соединен с двигателем, насосное оборудование отличается компактностью и небольшой массой. В самой конструкции не предусматриваются передаточные механизмы;
  • надежное и долговечное устройство, которому не требуется регулярное техобслуживание;
  • так как рабочая среда подается максимально плавно, это гарантирует отсутствие гидроударов в системе;
  • для работы насоса может использоваться загрязненная жидкость, в составе которой присутствуют механические частицы. Обуславливается это тем, что конструкция устройства не предполагает наличие клапанов;
  • опять же, максимально простая конструкция насоса позволяет распространять его по доступной стоимости;
  • простая эксплуатация, с чем справится даже новичок.

Даже неподготовленному пользователю под силу разобраться в схеме многоступенчатого насоса. Эти приборы служат с той целью, чтобы перекачивать жидкость, но могут работать и с другими составами, главное, чтобы те не были химически агрессивными.

Имеются и отрицательные стороны, одна из которых – невысокий КПД, если активирован режим малой производительности. Подобная проблема становится критичной, если необходимо перекачать небольшой объем воды под высоким давлением.

Помимо этого, не получится быстро ввести насос в эксплуатацию, так как прежде чем начать перекачивать жидкость, в корпус устройства должна быть введена вода.

Если не обращать внимания на эти недостатки, то, если вам требуется действительно производительная работа – насосы центробежного характера считаются оптимальным оборудованием для выполнения этих целей.

Виды многоступенчатых насосов

Отталкиваясь от того, в каком положении находится поршень оборудования, устройство может быть:

  • горизонтальным. Позволяет увеличить напор подачи воды, поэтому популярен для эксплуатации в квартирах и загородных домах. Если необходимо автономное водоснабжение, такие насосы также успешно справляются с задачей. Зачастую подобное оборудование предполагает поверхностную работу, то есть их не нужно погружать в жидкость для функционирования. Так, многоступенчатый центробежный насос позволяет: ускорить наполнение бассейна или организовать систему орошения на участке;
  • вертикальным. Такой колодец лучше всего подходит в том случае, если на участке есть колодец, расположенный недалеко от дома. Насос эффективно выкачивает воду с глубины порядка 20 метров, чего достаточно для многих пользователей.

Основные узлы многоступенчатого насоса

  • корпус. Его задача – обеспечить герметичность конструкции и ее фиксацию;
  • ротор – основа всего агрегата. Так как аккумулированы высокие технологии, данный элемент отличается надежностью и производительностью. Конструктивные особенности позволяют устройству взаимодействовать с различными жидкостями;
  • балансировочный диск. Позволяет уменьшить нагрузку до оптимальной, в результате чего продлевается срок службы подшипников;
  • основной вал. Обеспечивает устойчивость вала на одном месте, что, в свою очередь повышает эксплуатационный срок уплотнителей и подшипников;
  • уплотнения;
  • дефлекторы. Обеспечивают гарантированный объем масла в узле подшипника, а также защищают его от попадания механических частиц;
  • рабочие колеса и импеллеры. Минимализируют вибрации вала и делают его движения сбалансированными.

Previous

Технические характеристики погружных насосов

Next

Выбираем погружной насос для полива из бочки

nasoskm.ru

Центробежные насосы

Центробежные насосы для раствора амина

Технические данные

Характеристика среды

Материальное исполнение

Корпус, рабочее колесо

Из нержавеющей стали SCS16

Состав стали:

Вал, статор, ротор

Из нержавеющей стали SUS316 L

Состав стали:

Подшипник

Материал Карбон.

Электродвигатель

Центробежные многоступенчатые горизонтальные насосы для раствора метилдиэтаноламина

Технические данные

Характеристика среды

Материальное исполнени

Электродвигатель

Электродвигатель дополнительно укомплектован 6-ю термопозистерами для контроля температуры обмотки и подшипников (без устройства формирования сигнала).

В связи с тем, что исполнение двигателя специфичное, подключение осуществляется через 6000 В, но сам двигатель рассчитан на 6600 В. Это связано с тем, что очень высокая температура окружающей среды.

Подшипники

Смазка маслом подшипников происходит с помощью лубрикатора постоянной смазки.

Предусмотрен контроль температуры подшипников с помощью термопозистера PT100 (Exi llB T3), с преобразователем сигнала в мА (выходящий сигнал от 0 до 20 мА), без анализирующего устройства.

Объём поставки

Насос укомплектован:

  • Электродвигателем
  • Муфтой, выполненной с безыскровой защитой
  • рамой основанием
  • Дренажной трубой с задвижкой.
  • Дополнительным трубопроводом с клапанами
  • Ответными фланцами, прокладками и болтами
  • Анкерными болтами
  • Двумя термосифонными системами.

Вариант-2

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Электродвигатель дополнительно укомплектован 6-ю термопозистерами для контроля температуры обмотки и подшипников (без устройства формирования сигнала).

В связи с тем, что исполнение двигателя специфичное, подключение осуществляется через 6000 В, но сам двигатель рассчитан на 6600 В. Это связано с тем, что очень высокая температура окружающей среды.

Подшипники

Смазка маслом подшипников происходит с помощью лубрикатора постоянной смазки.

Предусмотрен контроль температуры подшипников с помощью термопозистера PT100 (Exi llB T3), с преобразователем сигнала в мА (выходящий сигнал от 0 до 20 мА), без анализирующего устройства.

Объём поставки

Насос укомплектован:

  • Электродвигателем
  • Муфтой, выполненной с безыскровой защитой
  • рамой основанием
  • Дренажной трубой с задвижкой.
  • Дополнительным трубопроводом с клапанами
  • Ответными фланцами, прокладками и болтами
  • Анкерными болтами
  • Термосифонная система.

Вертикальные многоступенчатые центробежные насосы для воды

Технические характеристики

Характеристика рабочей среды

Электродвигатель

Объём поставки

  • Насос
  • Электродвигатель

График рабочих характеристик насоса для воды

Габаритный чертёж насоса для воды

В1 = 960 мм.
В2 = 490 мм.
D1 = 330 мм.
D2 = 255 мм.

Вариант №2 Полупогружной одноступенчатый центробежный насос.

Технические характеристики

Характеристика рабочей среды

Электродвигатель

Объём поставки

  • Насос
  • Электродвигатель

График рабочих характеристик насоса

Чертёж в разрезе насоса для воды

Центробежные насосы для кислой воды с сероводородом

Технические данные

Характеристика среды

Материальное исполнение

Корпус, рабочее колесо, вал, статор, ротор

Из нержавеющей стали SCS16

Состав стали:

Подшипник

Материал Карбон.

Электродвигатель

Центробежные насосы для отпаренной воды с сероводородом

Технические данные

Характеристика среды

Материальное исполнение

Корпус, рабочее колесо

Из нержавеющей стали SCS13

Состав стали:

Вал, статор, ротор

Из нержавеющей стали SUS304 L

Состав стали:

Подшипник

Материал карбон.

Электродвигатель

Центробежные насосы для подачи технической воды на водоподготовительную установку

Описание

Технические характеристики

Характеристики рабочей среды

Материальное исполнение

Электродвигатель

Примечание

Предлагаемый электродвигатель подходит для работы с частотным преобразователем.

Объем поставки

  • Насос;
  • Электродвигатель;

График рабочих характеристик

Габаритный чертеж насосного агрегата

Центробежные горизонтальные насосы с магнитной муфтой для диэлектрической жидкости

Характеристика рабочей среды

Материальное исполнение

Электродвигатель

Объём поставки

  • Насос
  • Магнитная муфта
  • Электродвигатель

Бочечные центробежные насосы для конденсата

Технические характеристики насоса

Характеристика рабочей среды

Материальное исполнение

Подшипник

Смазываемый консистентной смазкой, включая первое заполнение.

Электродвигатель

Электродвигатель выполнен для работы при температуре окружающей среды от 0 до +40°C.

Объём поставки

  • Насос
  • Электродвигатель
  • Муфта с защитным кожухом
  • Обратные фланцы, болты, гайки, прокладки.

Примечание

1) Материальное исполнение подобрано с учетом, что конденсат не оказывает химического и механического воздействия на насос.

2) Ниже предоставленный чертеж только для информации и не является точной информацией.

Графики рабочих характеристик бочечного центробежного насоса

Чертеж бочечного центробежного насоса насоса

Центробежные насосы для перекачки агрессивной пластовой воды

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Шкаф управления (в комплекте со всеми необходимыми КИП и А).

Объем поставки: насос укомплектован электродвигателем, шкафом управления и рамой основанием.

Центробежные насосы для перекачивания подтоварной воды

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Объём поставки

Каждый насос укомплектован электродвигателем, муфтой с защитным кожухом и общей рамой-основанием.

Центробежные насосы для очищенной нефти

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Двигатель укомплектован тремя позисторами, для контроля блока формирования сигнала.

Объём поставки

Насос укомплектован электродвигателем, муфтой с защитным кожухом, и рамой основанием с анкерными болтами.

Центробежные насосы для перекачки углеводородов

Вариант-1

Технические данные насоса

Характеристика рабочей среды

Материальное исполнение

Подшипник

Подшипник качения, смазываемый консистентной смазкой.

Электродвигатель

Электродвигатель выполнен для работы при температуре окружающей среды от -20 до +40°C.

Объём поставки

Насос укомплектован электродвигателем, рамой основанием, муфтой с защитным кожухом.

Вариант-2

Технические данные

Материальное исполнение

Характеристика рабочей среды

Электродвигатель

Объём поставки

  • Насос
  • Электродвигатель
  • Рама основания
  • Муфта с защитным кожухом

Центробежные горизонтальные насосы двустороннего входа для перекачки нефти

Технические характеристики насоса

Характеристика рабочей среды

Материальное исполнение насоса

Технические характеристики электродвигателя

Объем поставки

  • Насос;
  • Электродвигатель;
  • Муфта с защитой;
  • Рама основания.

Общий вид насоса

Графики рабочих характеристик насоса

Корпус улитки
Корпус крышка
сталь 1,0619+N
сталь 1,0619+N
Вал
Рабочее колесо
сталь 1,4462
сталь 1,4408
Износостойкое кольцо рабочего колеса
Износостойкое кольцо корпуса
Корпус подшипника
сталь 1,4408
сталь 1,4462
сталь 1,0619+N

ence-pumps.ru

схема. Консольный одноступенчатый центробежный насос. Насос вертикальный центробежный одноступенчатый

Домашний уют 28 декабря 2015

Центробежный одноступенчатый насос консольного типа проектируется для насосных станций. На водопроводных установках чаще всего используется оборудование общего назначения. Большей частью на станциях установлены двухсторонние насосы типа Д, а при необходимости подачи больших объемов используются консольные устройства.

Вертикальные насосы

Насос вертикальный центробежный одноступенчатый применяется на заглубленных станциях, сооружение которых затрудняется в условиях слишком близкого уровня воды. Это дает возможность удешевить строительство, уменьшить размеры машинного зала, повысить качество условий эксплуатации электродвигателей, которые можно вынести на первый этаж.

Осевые насосы

Такие установки чаще всего используются при больших подачах воды. Сточные динамические насосы большей частью устанавливаются на станциях систем выведения бытовых отходов. Предусмотрена температура воды до 80 градусов и возможное содержание до одного процента абразивных частиц. В системах водоотведения также могут использоваться установки типов Гр и ГрУ.

Видео по теме

Центробежный одноступенчатый насос и его свойства

Эксплуатационные свойства таких насосов определяются их главными параметрами: мощностью, напором, кавитационным запасом, подачей, высотой всасывания. Важными качествами работы агрегатов являются напряжение электродвигателя и частота вращения колеса.

Нужно понимать, что параметры осевых и центробежных насосов переменны даже при непрерывном действии рабочего колеса и будут зависеть от подачи. На чертежах принято приводить характеристики для уменьшенных диаметров колеса. Характеристики оптимальных режимных точек соответствуют максимальному КПД. Соответствующий набор и подача являются приемлемыми показателями насоса. Эти характеристики вносятся в обозначение установок.

Рабочая точка

Рабочей точкой называют позицию, соответствующую текущему режиму действия. Она не всегда совпадает с приемлемым показателем, но обязательно должна быть приближенной к ним. Одноступенчатый центробежный насос для воды всегда функционирует в пределах рабочей части, которая определяется в соответствии с допустимым снижением КПД. Рабочие точки должны быть только в этих пределах. Характеристики каждого устройства описывает завод-изготовитель с расчетом на чистую воду с температурой двадцать градусов при оптимальном атмосферном давлении на уровне океана.

Насосы типов К и КМ

Центробежный одноступенчатый насос горизонтального типа функционирует с односторонним рабочим колесом, расположенным на краю вала насоса. Напорные патрубки поворачиваются на 90, 180, 270 градусов. Это зависит от конкретных условий компоновки. Подшипники в механизмах смазываются жидким веществом. Консольный одноступенчатый центробежный насос может иметь несколько модификаций: установка без двигателя (К) и в моноблочном исполнении (КМ). После этих букв на маркировке указываются подача и напор.

Установки с двусторонним подводом

На рынке доступны одноступенчатые горизонтальные насосы класса Д с полуспиральным подводом. Горизонтальный подъем чугунного корпуса осуществляется в плоскости размещения оси вала. Эта особенность дает возможность разбирать и ремонтировать устройство без необходимости демонтировать трубопровод. Каждый двусторонний насос маркируется символом "Д". После этой буквы указываются две цифры: подача и напор.

Из чего состоит консольная установка?

Одноступенчатый центробежный насос для воды состоит из таких деталей: спиральный отвод корпуса, опора, передняя крышка, рабочее колесо, всасывающий патрубок, гайка, вал, втулка сальника, шариковый подшипник.

Принцип соединения комплектующих

При помощи разгрузочных отверстий частично уравновешивается осевое давление. Также колесо снабжается с тыльной стороны осевым уплотнителем. Трубка с патрубком соединяется с камерой разгрузки давления насоса. Второй шариковый подшипник установлен для фиксации ротора и лучшего восприятия неуравновешенного осевого усилия. На сальниках насоса предусмотрен гидравлический уплотнитель.

Такие установки имеют производительность от 28 до 100 литров в секунду с напором от 12 до 98 метров. Высокопроизводительные одноступенчатые насосы большей частью имеют возможность двустороннего подвода. При нормальном осевом давлении хорошее двухпоточное колесо имеет достаточно высокие кавитационные показатели.

Корпус и сальники

В насосах, предназначенных для перекачки чистой жидкости с температурой до 80 градусов, предусмотрен чугунный корпус с горизонтальными разъемами вдоль оси вала. Сменные уплотнительные кольца сделаны из чугуна. Вал насоса выполнен из стали и вращается на одном упорном и радиальных подшипниках с кольцевой смазкой.

Сальники оснащены водяным затвором, который осуществляется при помощи трубок, которые подводят жидкость из спиральных камер. Такой одноступенчатый центробежный насос консольного типа имеет производительность от 30 до 1800 литров в секунду и напор от 10 до 100 метров.

Установки с вертикальным валом

Выпускаются две марки одноступенчатых устройств для чистой воды: 20 НВ и 28 НВ. Они предназначены для установки в заглубленных станциях. В этой установке пята электродвигателя воспринимает осевые усилия. На сальнике насоса предусмотрен гидравлический затвор с мягкой набивкой. Установки типа НВ напрямую соединяются с электродвигателями или посредством твердых фальцевых муфт через промежуточный вал. Насос вертикальный центробежный одноступенчатый имеет производительность от 3240 до 10 800 кубических метров в час и напор от 29 до 40 метров.

Особенности канализационных насосов

Центробежный одноступенчатый насос используется для перекачки канализационной жидкости, сточных вод и шлама. Одной из главных причин остановки насосов в процессе использования является их засорение. Для предохранения от попадания мусора в механизмы предусмотрены специальные решетки. Их монтаж обуславливает необходимость изменения формы установки.

Такие насосы уплотняются стальными кольцами с острой кромкой, разрезающей волокна, попадающие в уплотнения. Установки укомплектованы крышками, обеспечивающими простоту доступа для очистки всасывающей части лопастного колеса. Число лопаток сведено к минимуму для снижения возможности засорения. Проходы между ними, таким образом, увеличиваются. Довольно часто количество лопаток сокращают до двух.

Консольный одноступенчатый центробежный насос канализационного типа создается из материалов, не подверженных коррозии. В его корпусе предусмотрены несколько разъемов, необходимых для частичной разборки в процессе очистки. Входные кромки лопаток закругляются очень сильно. Благодаря этому волокнистые тела на них не будут застревать.

Насосы марок НФ, НФуВ и ФВ. Открытые и диагональные устройства

Предусмотрены такие типоразмеры установок: 2НФ, 4НФ, 6НФ, 8НФ. Их производительность колеблется от 36 до 864 кубических литров в час при напоре от 6,5 до 50 метров. Аналогично таким установкам могут применяться канализационные насосы с открытым рабочим колесом с двумя толстыми лопатками. В таких устройствах все волокна перерезаются острой кромкой лопатки.

Для работы со сточными водами довольно часто применяется одноступенчатый центробежный насос диагонального типа. Рабочее колесо в этих установках, а также в моделях марок ФВ и НФуВ оснащено двумя лопатками. Их производительность варьируется в пределах от 43 до 150 кубических метров в час, а напор достигает 63 м.

Землесосы

Землесосы используются во время перекачки по трубам смесей взрыхленной массы грунта и жидкости на необходимое расстояние. Сегодня на рынке производятся насосы с дальностью транспортирования до 5 км и производительностью от 40 до 1200 кубических метров в час. При помощи землесосов можно разрабатывать выемки глубиной до 15 м ниже водного горизонта. Эти установки имеют ряд особенностей, обусловленных большой концентрацией крупных частиц в перекачиваемой водной массе. По этой причине создается износоустойчивое колесо из марганцовистой твердой стали.

Насос вертикальный центробежный одноступенчатый защищается броней на внутренней части корпуса для предотвращения быстрого износа. Чтобы механизм не так быстро приходил в негодность, между колесом в левую полость и к сальнику по специальным сверлениям подается очищенная вода для вымывания из этих мест твердых фрагментов.

На наружной части рабочего и покрывающего дисков колеса установлены радиальные лопатки. Они подбираются так, чтобы осевой усилитель приходил в равновесие в процессе вращения.

Вакуумные насосы

Одноступенчатый центробежный насос с вакуумным устройством создается в двух основных вариантах: сухом, отсасывающем только газ, и мокром, работающим еще и с жидкостью. Различие может быть определено только по распределительным узлам. У мокрых насосов размеры мертвого пространства намного больше, поэтому у них более высокое предельное давление по сравнению с сухими. Наибольшая частота вращения во время работы достигается образцами с вертикальным расположением вала.

Несамовсасывающее устройство

Несамовсасывающий одноступенчатый центробежный насос используется для перекачки молока или другой вязкой пищевой продукции, температура которой не превышает 90 градусов. Рабочие лопасти колеса закрыты и каждая деталь такой установки, соприкасающаяся с жидкостью, сделана из хорошей нержавеющей стали и других материалов, допускаемых к использованию в пищевой промышленности. Двигатель от попадания воды защищает специальный облицовочный кожух.

Заключение

Центробежный одноступенчатый насос, схема которого описывается в этой статье, может использоваться в самых различных областях. От способа применения и перекачиваемых материалов будут зависеть рабочие характеристики таких установок, а также материал, из которого изготовлены детали и способ их размещения в механизмах. Насосы можно использовать для перегонки чистой воды, смеси жидкости и грязи, канализационных отходов и пищевой массы различной вязкости.

Механизмы, предназначенные для перекачивания жидкостей, употребляемых в пищу, выполнены из качественных материалов, использование которых допускает Министерство здравоохранения. Насосы, которые используются для отведения канализационных жидкостей, содержащих крупные волокна, устроены таким образом, чтобы большие части рассекались и не препятствовали нормальной работе механизмов.

Источник: fb.ru

monateka.com

Портал о насосах. Центробежный насос для воды: принцип работы, виды

Содержание

Обустройство современных систем инженерного снабжения (водопровода, тепломагистрали, системы водоотвода, канализации) невозможно без такого устройства, как насос. Лидерами рынка ввиду функциональности, надежности и простоты в эксплуатации являются центробежные модели, которые применяются как для подачи воды, так и для ее откачивания в системах дренажа, осушения, канализации.

Универсальный принцип действия центробежного насоса позволяет применять его и для комплектации систем вентилирования и кондиционирования при перенаправлении воздушных масс.

Устройство, принцип работы

Классический одноступенчатый центробежный насос для повышения давления в системе состоит из корпуса, двигателя и рабочего колеса, благодаря чему считается достойной альтернативой гидравлическому мотору. Принцип действия центробежных насосов прост. Пуск центробежного насоса осуществляется автоматически при падении давления в системе ниже заданного программными настройками значения при условии подключения к электросети. При создании крутящего момента от двигателя энергия передаётся валу насоса и установленному на нем рабочему колесу.

Вода по мере поступления непосредственно на рабочий орган установки посредством всасывающего отверстия и входного патрубка перенаправляется в спиральный кожух. В процессе преобразования энергии увеличивается напор воды при одновременном снижении скорости потока.

Перед тем, как выбрать насосную установку центробежного типа, оцените следующие технические характеристики центробежных насосов:

  • производительность и полезный внутренний объем определяют параметры интенсивности его использования;
  • высота всасывания играет немаловажное значение в процессе организации водоснабжения и канализации в высотных домах, так как при не6высоком подъеме воды на верхних этажах зданий она станет недоступной;
  • коэффициент быстроходности в зависимости от внутреннего полезного объема определяет количество циклов пуск/выключение в течение единицы времени – быстроходный повышающий давление насос используется в комплектации трубопроводов большой протяжности;
  • показатель КПД позволяет выбрать модель в зависимости от соотношения рабочих показателей и фактическим удовлетворением потребности потребителя с учетом количества пользователей и водозаборных или водоотводных точек.

Устройство центробежного насоса

Преимущества центробежных насосов – в надежности, высокой производительности и большом разнообразии моделей для реализации задач различного уровня сложности. Недостатки центробежных насосов заключаются преимущественно в выходе из строя в том случае, если пропускаемый материал слишком загрязненный.
к меню ↑

Виды и назначение центробежных насосов

Насосы центробежные делятся на классы и группы в зависимости от типа конструкции, назначения и способа установки.
к меню ↑

Классификация центробежных насосов по типу конструкции

  • консольный – электроцентробежный насос однорамной конструкции, способ крепления рабочего колеса – с помощью муфты;
  • секционный – высоконапорный оснащенный несколькими рабочими колесами и обеспечивающий существенное повышение давления агрегат;
  • оснащенный двухсторонним входом – компенсирующая осевые силы модель с двусторонним рабочим колесом;
  • вертикальный – крупногабаритный маслонапорный агрегат для большой подачи воды.

к меню ↑

Виды центробежных насосов по назначению

Выделить можно такие категории:

Принцип работы центробежного насоса

  • универсальный – бытовой мини-насос или садовый центробежный насос для перекачивания чистой воды;
  • сетевой водяной насос предназначен для комплектации систем ГВС и отопления, так как работает в большом диапазоне температур перекачиваемой жидкости;
  • питательный насос для воды используется для комплектации парового котла, работает в условиях интенсивного напора и высокой температуры перекачиваемой жидкости, комплектуется электроприводом и паровой турбиной;
  • конденсатный многоступенчатый вертикальный или горизонтальный насос возвращает конденсат в системы с регенеративным циклом;
  • циркуляционный используется для комплектации кондиционирующих систем с высокой подачей в условиях низкого напора;
  • кислотный изготавливается из устойчивых к агрессивной перекачиваемой среде материалов (кислота, щелочь) и используется в химической и нефтеперерабатывающей промышленности, автопроме;
  • дренажный насос для грязной воды оснащается системой фильтрации и предназначается для перекачивания смеси жидкости и нерастворимых крупногабаритных фракций.

Дренажные насосы центробежного типа в свою очередь по способу установки делятся на 3 вида:

  • поверхностный – наиболее простой тип конструкции, которая устанавливается на ровной горизонтальной или вертикальной поверхности и комплектуется оснащенными всасывающими устройствами заборными шлангами;
  • полупогружной насос монтируется в одном из верхних углов резервуара, водоема, подлежащего осушению, или выгребной ямы с помощью консолей и направляющих;
  • глубинный центробежный погружной агрегат, или УЭЦН, устанавливается на дне резервуара или водоема, погружные дренажные элнктронасосы востребованы при строительстве автономной канализационной системы в загородном домостроении.

Если вы не знаете, как выбрать модель, обратите внимание на унифицированную маркировку. Заводская маркировка центробежных насосов в обязательном порядке содержит символьное обозначение ключевых характеристик каждой модели – назначение, КПД, тип конструкции и особенности эксплуатации.
к меню ↑

Центробежный насос одноступенчатый с двухсторонним подводом жидкости (видео)


к меню ↑

Известные производители

Оборудование в этой категории насосной техники представлено широким модельным рядом от ведущих производителей, при этом у каждой модели есть неоспоримые достоинства. Взять, например, универсальный консольный горизонтальный электронасос К45/30 для перекачки чистой производственно-технической воды. Этот электронасос настолько востребован, что включен в ассортимент большинства производителей в СНГ.

Наиболее известные заводы-изготовители насосного оборудования:

  • ОАО «Ливгидромаш» — компания функционирует на территории Российской Федерации и более 60 лет специализируется на производстве оборудования для нефтеперерабатывающей, химической промышленности, судостроения и автопрома;
  • Катайский насосный завод специализируется на производстве оборудования для металлургической, деревообрабатывающей, целлюлозно-бумажной промышленности, ЖКХ, сельского хозяйства, в том числе мелиорации;
  • Димитровградхиммаш – одно из старейших производственных предприятий, основанное в 1931 году и обслуживающее агро-промышленные и нефтеперерабатывающие комплексы;
  • ОАО «Промприбор» — производитель-лидер в области обеспечения потребности в насосном оборудовании АЗС и нефтебаз;
  • ОАО «Волгограднефтемаш» специализируется на производстве нефтяного насосного оборудования, объемы производства практически полностью удовлетворяют потребности отрасли;
  • ОАО «Горнас» — ведущая организация, работающая в области проектировки и разработки насосного оборудования для удовлетворения потребностей частного и коммунального сегмента, а также всех отраслей промышленности.

Краткое описание К45/30:

Одноступенчатый центростремительный насос этой марки обеспечивает односторонний подвод жидкости и предназначен для перекачки чистой бытовой и технической воды. Благодаря применению в процессе производства материалов с высокой коррозионной стойкостью также применяется для перекачивания жидкостей, сходных по показателям вязкости и химической активности с водой.

Ремонт промышленного центробежного насоса

При частоте вращения 2900 об./мин. обеспечивает подачу на уровне 45 м3/час при напоре в 32 м. Масса агрегата – 53 кг, кавитационный резерв – 4 м.
к меню ↑

Правила эксплуатации

Эксплуатация центробежных насосов отличается простотой, тем не менее, монтаж насоса, в особенности для комплектации магистрали с большой протяженностью, рекомендуется поручить профессионалам.

Запуск агрегата осуществляется только тогда, когда он установлен, зафиксирован и подключен к трубопроводу согласно инструкции. Предварительно полость прибора и трубопровод должны быть залиты водой или другой перекачиваемой жидкостью путем откачки воздуха из системы или использования напорного трубопровода.

После заливки полости и трубопровода поверните кран на манометре и запустите двигатель установки. Следите за тем, чтобы задвижка на напорном трубопроводе была плотно закрыта. Краны вакуумметра, труб и задвижка напорного трубопровода открываются только после того, как агрегат достигнет необходимой частоты вращения и сгенерирует нужный уровень давления, фиксируемый манометром.

В процессе эксплуатации насосной установки следите за достаточным уровнем смазки подвижных элементов системы и с своевременным охлаждением подшипников, подтягивайте сальники так, чтобы вода просачивалась мелкими редкими каплями. Это позволить избежать преждевременного износа комплектующих и неполадок в работе всей станции в целом.

nasosovnet.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
