НС-16 станок сверлильный настольныйсхемы, описание, характеристики

Сведения о производителе сверлильного настольного станка НС-16

Сверлильный настольный станок НС-16 выпускается предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

  • ТВ-4 - Токарно-винторезный учебный станок Ø 200, РМЦ 350 мм
  • ТВ-6 - Токарно-винторезный учебный станок Ø 200, РМЦ 350 мм
  • ТВ-6М - Токарно-винторезный учебный станок Ø 200, РМЦ 350 мм Дубно
  • ТВ-7 - Токарно-винторезный учебный станок Ø 220, РМЦ 330 мм
  • ТВ-7М - Токарно-винторезный учебный станок Ø 220 мм, РМЦ 275 мм
  • ТВ-9 - Токарно-винторезный учебный станок Ø 220 мм, РМЦ 525 мм
  • ТВ-11 - Токарно-винторезный учебный станок с частотным преобразователем Ø 240, РМЦ 750 мм
  • НГФ-110Ш3 - Фрезерный станок небольшой мощности 0,6кВт, размер стола 100х400 мм
  • НГФ-110Ш4 - Фрезерный станок небольшой мощности 0,75кВт, размер стола 100х400 мм
  • НС-16 - Сверлильный станок Ø 16
  • СНВШ-1 - Сверлильный станок Ø 12

НС-16 станок сверлильный настольный. Назначение и область применения

Станок настольно-сверлильный НС-16 (в дальнейшем «станок») предназначен для сверления отверстий диаметром не более 16 мм в различных мелких деталях.

Станок может быть использован в ремонтных и производственных подразделениях, мастерских.

Универсальный настольный сверлильный станок НС-16 имеет внутренний конус Морзе-2, что позволяет при необходимости устанавливать патрон от 6 до 16 мм, а при использовании сверл с коническим хвостовиком Морзе 2 сверлить отверстия до 22 мм.

Оптимальное сочетание жесткости и веса позволяет использовать станок для сверления всех видов сверлильных работ в жестких условиях эксплуатации. Могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производства.

Разработан по заказу МО РФ для комплектации передвижных ремонтных мастерских в ограниченных объемах «КУНГа».

Для стационарных мастерских, не имеющих ограничения по высоте, а также для промышленных предприятий ход траверсы может быть увеличен до 400 мм, что значительно расширяет возможности станка.


НС-16.01 (СНВШ-2) станок сверлильный настольный. Назначение и область применения

Упрощенная модификация станка НС-16 НС-16.01 (СНВШ-2) для комплектации учебно-производственных мастерских. Комплектуется патроном до 16 мм. Конструктивно модели НС-16 и НС-16.01 отличаются размерами плиты и исполнением шпинделя (внутренний конус, или наружный конус).

Универсальный настольный сверлильный станок НС-16.01 (СНВШ-2) имеет наружный и комплектуется патроном В16, что позволяет производить сверление отверстий от 2,0 до 16мм.

Отличается повышенной жесткостью, надежностью, простотой в эксплуатации.

Сверлильный станок может быть использован в производственных цехах, ремонтных участках, передвижных мастерских.

В сравнении с предлагаемыми на рынке малогабаритными станками - он прост в эксплуатации, надежен, долговечен.

По требованию заказчика сверлильные станки НС-16 и НС-16.01 (СНВШ-2) комплектуется тисками, прижимной оснасткой, а также набором сверл.

Электрооборудование установлено на траверсе, что при использовании СОЖ исключает попадание персонала под действие опасного для здоровья напряжения.

По условиям эксплуатации, транспортирования и хранения в части воздействия климатических факторов внешней Среды станок относится к изделиям исполнения «У» категории «4» по ГОСТу 15150-69.


НС-16 Габариты рабочего пространства сверлильного станка

Габариты рабочего пространства сверлильного станка нс-16


НС-16 Посадочные и присоединительные базы сверлильного станка

Шпиндель настольного сверлильного станка нс-16

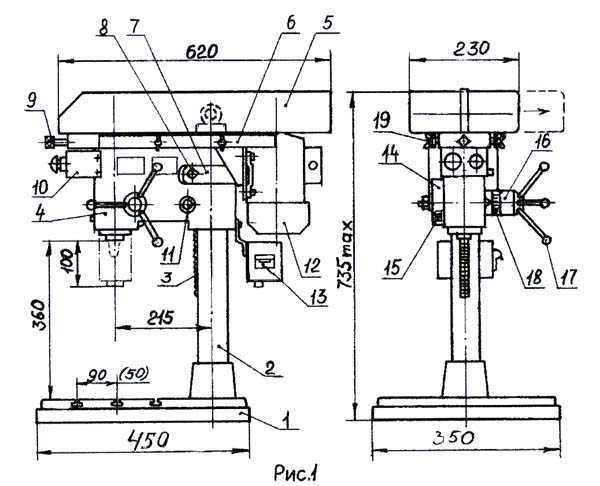

Состав настольно-сверлильного станка НС-16, НС-16.01 (СНВШ-2)

  1. Плита
  2. Стойка
  3. Рейка
  4. Траверса
  5. Кожух ременной передачи
  6. Салазки электродвигателя
  7. Планка тормозная
  8. Винт зажимной
  9. Винт натяжной
  10. Пульт
  11. Вал – шестерня реечная
  12. Электродвигатель
  13. Блок электроаппаратуры
  14. Крышка
  15. Пружина возвратная
  16. Вал шестерня
  17. Ручка перемещения пиноли
  18. Лимб
  19. Гайка-барашек
  20. Шкив
  21. Втулка шлицевая
  22. Стакан
  23. Шпиндель
  24. Пиноль
  25. Гайка специальная (с левой резьбой)
  26. Кольцо
  27. Сальник

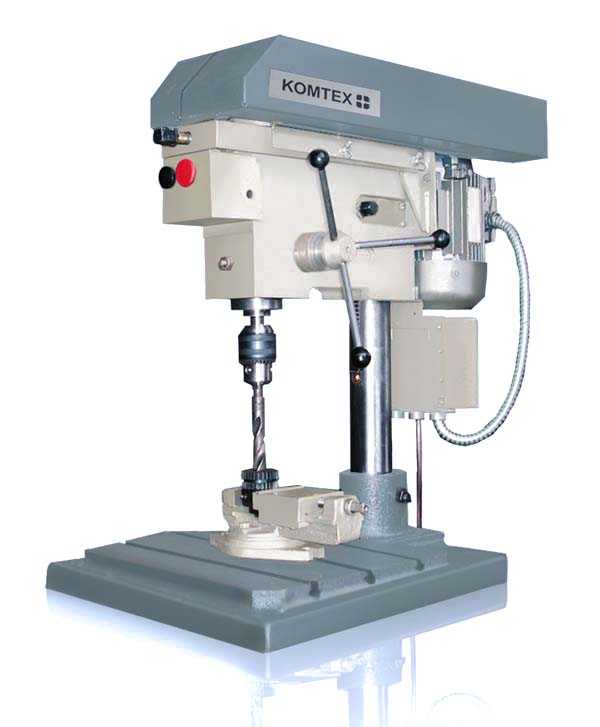

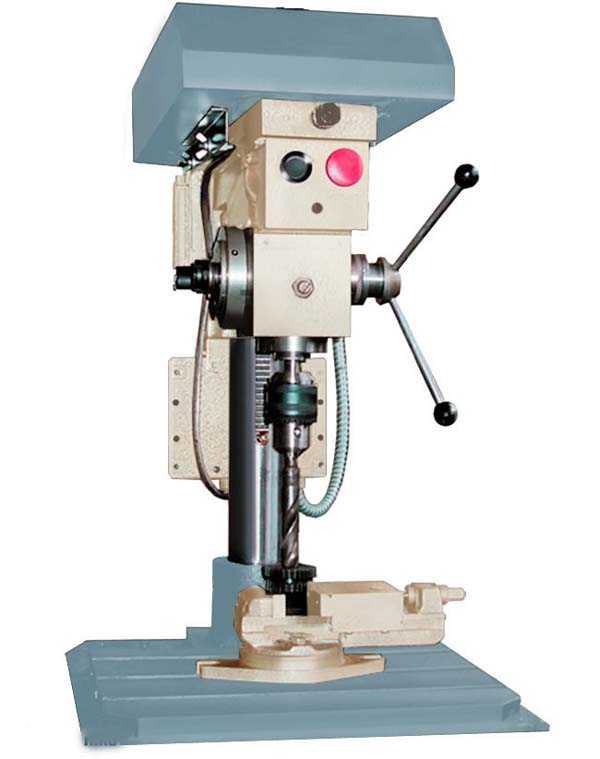

НС-16 Фото настольного сверлильного станка

Фото настольного сверлильного станка нс-16

Фото настольного сверлильного станка нс-16


Устройство настольного сверлильного станка НС-16 и НС-16.01 (СНВШ-2)

Конструктивно станок НС-16 (рис.1,2,3) смонтирован на литой плите 1, на которой закреплена стойка 2 с рейкой 3.

По стойке перемещается с помощью вала – шестерни реечной 11 траверса 4. От самопроизвольного перемещения траверсы по стойке предохраняет планка тормозная 7, прижим которой регулируется винтом 8. В траверсе 4 размещен шпиндельный узел, состоящий из самого шпинделя 23 и пиноли 24.

Шпиндель 23 своим нижним концом закреплен через подшипники в пиноли 24 при помощи гайки 25 (с левой резьбой), кольца 26 и сальника 27. Верхним шлицевым концом шпиндель 23 через втулку 21 связан со шкивом 20 ременной передачи. Втулка 21 установлена с возможностью вращения через подшипники в стакане 22, жестко закрепленном на траверсе 4.

Пиноль 24 под воздействием вала-шестерни 16 через ручки 17 перемещается в траверсе. Отчет величины перемещения осуществляется по лимбу 18. Возврат пиноли 24 со шпинделем в верхнее положение осуществляется под воздействием пружины 15, которая своим внутренним концом связана с валом – шестерней 16, а наружным с крышкой 14, замыкающейся через шпонку на траверсе 4.

На траверсе 4 установлены, с возможностью перемещения под воздействием винта 9, салазки 6 с электродвигателем 12.

В блоке электроаппаратуры 13 размещены выключатель автоматический и пускатель магнитный.

В пульте 10, закрепленном на траверсе 4, размещены кнопки «Пуск» и «стоп».

Кожух 5 клиноременной передачи состоит из двух съемных частей, закрепленных на траверсе при помощи гаек – барашек 19. Для переброса ремня на необходимую ступень шкивов достаточно снять одну из частей кожуха.

Конструктивно станки моделей НС-16 и НС-16.01 (СНВШ-2) отличаются размерами плиты и исполнением шпинделя (внутренний конус, или наружный конус).

Работа настольного сверлильного станка НС-16 и НС-16.01 (СНВШ-2)

Включить станок в сеть выключателем в блоке 13, после пуска станка черной кнопкой включается электродвигатель 12. От электродвигателя вращение через клиноременную передачу, закрытую кожухом 5, передается на шпиндель в пиноли 24.

Пиноль перемещается при вращении вала-шестерни 16 при помощи рукоятки 17.

Отсчет вертикального перемещения при сверлении осуществляется по лимбу 18.

В конструкцию станка могут быть внесены изменения, не влияющие на его работоспособность, не отраженные в настоящей инструкции по эксплуатации.


Схема электрическая сверлильного станка НС-16

Электрическая схема настольного сверлильного станка нс-16


Технические характеристики станка НС-16

Наименование параметраНС-16НС-16.01 (СНВШ-2)
Основные параметры станка
Класс точности по ГОСТ 8-82НН
Наибольший диаметр сверления, мм1616
Размеры рабочей поверхности стола (длина х ширина), мм310 х 370310 х 370
Наибольшее расстояние от торца шпинделя до стола, мм360360
Расстояние от оси шпинделя до направляющих станины (вылет), мм215215
Наибольший диаметр фрезы, устанавливаемой на станке, мм
Показатели норм точности при изготовлении станка
Перпендикулярность рабочей поверхности плиты к оси вращения шпинделя в вертикальной плоскости симметрии станка, мкм5050
Перпендикулярность рабочей поверхности плиты к оси вращения шпинделя в вертикальной плоскости перпендикулярной к плоскости симметрии станка, мкм5050
Перпендикулярность траектории перемещения шпинделя к рабочей поверхности плиты (стола), мкм3030
Перпендикулярность траектории перемещения шпиндельной бабки к рабочей поверхности плиты (стола), мкм6060
Радиальное биение внутреннего конуса шпинделя у торца шпинделя, мкм16нет
Радиальное биение внутреннего конуса шпинделя на расстоянии 200 мм, мкм25нет
Радиальное биение наружного конуса шпинделя в середине длины образующей конуса, мкмнет16
Шпиндель
Частота вращения шпинделя, об/мин550, 1000, 1800, 3400550, 1000, 1800, 3400
Количество скоростей шпинделя44
Перемещение гильзы шпинделя, мм100100
Перемещение траверсы, мм200200
Внутренний конус шпинделяМорзе 2нет
Наружный конус шпинделянетМорзе 2
Привод и электрооборудование
Количество электродвигателей на станке11
Электродвигатель привода главного движения М1, кВт0,750,75
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм680 х 350 х 735680 х 350 х 735
Масса станка, кг110110

Связанные ссылки

Каталог справочник настольных сверлильных станков

Паспорта к настольным станкам

Справочник деревообрабатывающих станков

Купить каталог. Купить справочник. Купить базу данных: Прайс-лист информационных изданий


НС-16, НС-16.01 (СНВШ-2) Паспорт настольного сверлильного станка, (pdf) 0,5 Мб, Скачать


stanki-katalog.ru

Настольно-сверлильный станок СНВШ-2 | Станочный Мир

Если Вам необходимо купить Настольно-сверлильный станок СНВШ-2 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64

в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Настольно-сверлильный станок СНВШ-2 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Станок настольно-сверлильный СНВШ-2

СНВШ-2 – сверлильный станок, предназначенный для обработки деталей ограниченной массы и габаритов, устанавливаемый на стол, верстак, опорную тумбу и т.п.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Благодаря своей компактности и высоким технологическим качествам, станок СНВШ-2 получил наиболее широкое применение в ремонтных и слесарных мастерских, производствах единичного типа, учебных классах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Опорным элементом станка СНВШ-2 служит литая плита-основание, на которой установлена стойка, несущая на себе траверсу со шпиндельным узлом и электроприводом, приводящим во вращение шпиндельный вал.

Опорная плита станка оборудована продольными т-образными пазами, и ее верхняя плоскость выполняет функции рабочего стола, на котором устанавливается обрабатываемая деталь, приспособление или иное устройство технологической оснастки.

Положение траверсы по отношению к плоскости стола можно менять перемещением ее по несущей стойке, оборудованной для этого зубчатой рейкой. Выбранная высота установки фиксируется тормозной планкой с зажимным винтом.

Шпиндельный узел устроен таким образом, что его вал может перемещаться по вертикали в пределах 100 мм, обеспечивая подачу инструмента в процессе обработки. Подача осуществляется оператором вращением рукоятки управления, величину хода шпинделя можно контролировать с помощью специального лимба.

Рабочий конец шпиндельного вала выполнен в виде наружного конуса Морзе размерности B18 и предназначен для установки зажимных сверлильных и резьбонарезных патронов или переходных устройств (втулок, оправок).

Вращение шпинделю передается через четырехручьевой шкив. Переустановкой приводного ремня можно изменять скорость вращения, выбирая одну из четырех опций: 550, 1000, 1800 и 3400 об/мин.

Небольшая масса и габариты станка СНВШ-2 позволяют использовать его в условиях ограниченного рабочего пространства, характерного для небольшого предприятия, мастерской, без потери в качестве обработки в сравнении с оборудованием напольного исполнения.

Настольно-сверлильный станок НС-16-01 (СНВШ-2) заменяет устаревшие модели 2М112,ТМНС-12 и др.  По сравнению с аналогами имеет меньший вес при более высокой жесткости и мощности на шпинделе.

vmstanki.ru

Настольный сверлильный станок СНВШ-2 - euro-stanok.ru

Настольный сверлильный станок НС16-01 (СНВШ-2) - сверлильный станок, который предназначен для сверления отверстий диаметром до 16 мм.

  Настольно – сверлильный станок НС-16-01 (СНВШ – 2) имеет небольшой вес при более высокой жесткости и мощности на шпинделе.

Особенности НС-16-01 (СНВШ – 2) :

  • НС-16-01 (СНВШ – 2) комплектуется патроном В16, что позволяет производить сверление отверстий от 2,0 до 16мм.
  • Электросхема смонтирована на траверсе, что исключает попадание СОЖ на токоведущие цепи.
  • Смена скоростей шпинделя производится при разведенном в «стороны» кожухе, что позволяет использование в помещениях, ограниченных по высоте (КУНГ, контейнерная мастерская, ЖД вагон).
  • В случае отсутствия ограничений по высоте, либо использовании в конвейерных линиях, ход траверсы может быть увеличен вдвое, при сохранении основных параметров.
Настольный сверлильный станок НС16-01 (СНВШ-2) соответствует классу точности «Н».

Настольный сверлильный станок НС16-01 (СНВШ-2) является идеальным решением для серийного, мелкосерийного, единичного производства деталей, узлов и других изделий.

Макс. Ø сверления (сталь), мм

16

Количество скоростей шпинделя

4

Диапазон скоростей шпинделя, об/мин

550, 1000, 1800, 3400

Ход пиноли шпинделя, мм

100

Конус шпинделя, Морзе

В18

Размеры раб. поверхности стола, мм

420x275

Напряжение питания, В

3x380

Мощность двигателя гл. привода, кВт

0.75

Габаритные размеры, мм

655x275x730

Масса станка, кг

100

www.euro-stanok.ru

Станок настольно-сверлильный СНВШ-2 - низкая цена, описание

Станок настольно-сверлильный СНВШ-2 предназначен для сверления отверстий диаметром до 16 мм. Может быть использован в ремонтных и производственных цехах, участках, в передвижных ремонтных мастерских.


ПараметрыЗначения
Наибольший диаметр сверления, мм16
Число скоростей4
Частота вращения шпинделя, об/мин550,1000,1800,3400
Ход шпинделя, мм100
Ход траверсы, мм200
Электродвигатель тип
- Мощность, кВт
- Частота вращения, об/мин
АИР71/-
0,75
1360
Размер стола420x275
Габаритные размеры не более, мм
- Длина
- Ширина
- Высота

680
275
735
Масса станка не более, кг100±5

Также посетители сайта смотрят

Техническое описание товара предоставлено официальными представительствами компаний производителей и актуально на дату появления товара в нашем каталоге. Характеристики могут быть изменены без нашего ведома. Для уточнения обращайтесь к менеджерам ЗАО «Гигант».

Указанные на сайте цены носят информационный характер и не являются публичной офертой (ст.435 ГК РФ).
Для получения подробной информации о наличии и стоимости указанных товаров, пожалуйста, обращайтесь к менеджерам компании с помощью специальной формы связи или по телефону.

станок настольно-сверлильный снвш-2 возможно приобрести в лизинг. А также мы доставим станок настольно-сверлильный снвш-2 в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.


www.gigant-m.ru

Станок настольно-сверлильный СНВШ-2 (НС-16.01) | Станочный Мир

Если Вам необходимо купить Станок настольно-сверлильный СНВШ-2 (НС-16.01) звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 246-40-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени        +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04;

в Абакане, Альметьевске, Архангельске,

Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок настольно-сверлильный СНВШ-2 (НС-16.01) звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта - мы сами Вам перезвоним.

stanok-kpo.ru

Станок настольно-сверлильный НС16-01(СНВШ-2)

Упрощенная модификация станка НС-16 НС-16.01 (СНВШ-2) для комплектации учебно-производственных мастерских. Комплектуется патроном до 16 мм. Конструктивно модели НС-16 и НС-16.01 отличаются размерами плиты и исполнением шпинделя (внутренний конус, или наружный конус).

Универсальный настольный сверлильный станок НС-16.01 (СНВШ-2) имеет наружный и комплектуется патроном В16, что позволяет производить сверление отверстий от 2,0 до 16мм.

Отличается повышенной жесткостью, надежностью, простотой в эксплуатации.

Сверлильный станок может быть использован в производственных цехах, ремонтных участках, передвижных мастерских.

В сравнении с предлагаемыми на рынке малогабаритными станками - он прост в эксплуатации, надежен, долговечен.

По требованию заказчика сверлильные станки НС-16 и НС-16.01 (СНВШ-2) комплектуется тисками, прижимной оснасткой, а также набором сверл.

Электрооборудование установлено на траверсе, что при использовании СОЖ исключает попадание персонала под действие опасного для здоровья напряжения.

По условиям эксплуатации, транспортирования и хранения в части воздействия климатических факторов внешней Среды станок относится к изделиям исполнения «У» категории «4» по ГОСТу 15150-69.

Область применения станка достаточно широка: его приобретают технические университеты, профессионально-технические училища, промышленные предприятия и опорные ремонтные базы Министерства Обороны РФ.
Станок соответствует классу точности «Н».

ГАБАРИТЫ РАБОЧЕГО ПРОСТРАНСТВА НС-16.01

ПОСАДОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ БАЗЫ СТАНКА НС-16.01

СОСТАВНЫЕ ЧАСТИ СТАНКА НС-16.01

1.Плита

2.Стойка

3.Рейка

4.Траверса

5.Кожух ременной передачи

6.Салазки электродвигателя

7.Планка тормозная

8.Винт зажимной

9.Винт натяжной

10.Пульт

11.Вал – шестерня реечная

12.Электродвигатель

13.Блок электроаппаратуры

14.Крышка

15.Пружина возвратная

16.Вал шестерня

17.Ручка перемещения пиноли

18.Лимб

19.Гайка-барашек

20.Шкив

21.Втулка шлицевая

22.Стакан

23.Шпиндель

24.Пиноль

25.Гайка специальная (с левой резьбой)

26.Кольцо

27.Сальник

УСТРОЙСТВО СТАНКА

Конструктивно станок НС-16.01 смонтирован на литой плите 1, на которой закреплена стойка 2 с рейкой 3.

По стойке перемещается с помощью вала – шестерни реечной 11 траверса 4. От самопроизвольного перемещения траверсы по стойке предохраняет планка тормозная 7, прижим которой регулируется винтом 8. В траверсе 4 размещен шпиндельный узел, состоящий из самого шпинделя 23 и пиноли 24.

Шпиндель 23 своим нижним концом закреплен через подшипники в пиноли 24 при помощи гайки 25 (с левой резьбой), кольца 26 и сальника 27. Верхним шлицевым концом шпиндель 23 через втулку 21 связан со шкивом 20 ременной передачи. Втулка 21 установлена с возможностью вращения через подшипники в стакане 22, жестко закрепленном на траверсе 4.

Пиноль 24 под воздействием вала-шестерни 16 через ручки 17 перемещается в траверсе. Отчет величины перемещения осуществляется по лимбу 18. Возврат пиноли 24 со шпинделем в верхнее положение осуществляется под воздействием пружины 15, которая своим внутренним концом связана с валом – шестерней 16, а наружным с крышкой 14, замыкающейся через шпонку на траверсе 4.

На траверсе 4 установлены, с возможностью перемещения под воздействием винта 9, салазки 6 с электродвигателем 12.

В блоке электроаппаратуры 13 размещены выключатель автоматический и пускатель магнитный.

В пульте 10, закрепленном на траверсе 4, размещены кнопки «Пуск» и «стоп».

Кожух 5 клиноременной передачи состоит из двух съемных частей, закрепленных на траверсе при помощи гаек – барашек 19. Для переброса ремня на необходимую ступень шкивов достаточно снять одну из частей кожуха.

РАБОТА СТАНКА НС-16.01

Включить станок в сеть выключателем в блоке 13, после пуска станка черной кнопкой включается электродвигатель 12. От электродвигателя вращение через клиноременную передачу, закрытую кожухом 5, передается на шпиндель в пиноли 24.

Пиноль перемещается при вращении вала-шестерни 16 при помощи рукоятки 17.

Отсчет вертикального перемещения при сверлении осуществляется по лимбу 18.

В конструкцию станка могут быть внесены изменения, не влияющие на его работоспособность, не отраженные в настоящей инструкции по эксплуатации.

ЭЛЕКТРИЧЕСКАЯ СХЕМА СТАНКА НС-16.01

Отключение правой кнопки мыши без выдачи сообщения

stanew.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
