Сварочный аппарат – основные неисправности, ремонт автоматов РЕСАНТА

Покупая сварочный аппарат, мы все сталкиваемся с риском его поломки через какое-то время. Любой технике свойственно ломаться, особенно в тех случаях, когда она эксплуатируется регулярно. Поэтому и рекомендуется выбирать модели надежных производителей, схемы которых хорошо известны мастерам, да и запасные элементы к ним всегда имеются в мастерских.

Если рассматривать неисправности сварочного аппарата, то они зависят от конкретного типа устройства. Это сварочные трансформаторы и инверторные аппараты. Считается, что трансформаторы, имея более простую конструкцию, ломаются значительно реже, нежели инверторы.

Неисправности сварочных трансформаторов

Сварочные трансформаторы обладают значительным весом и работают на частоте 50 Гц. Они неприхотливы в работе и обслуживании, за что и пользуются популярностью до сих пор.

Ремонт сварочных аппаратов данного типа необходим в следующих случаях:

• При плохом контакте кабелей с клеммной колодкой возникает перегрев места их соединения, результатом которого является расплавление изоляции проводов и возникновение короткого замыкания. Ремонт аппарата сводится к зачистке мест соединения, восстановлению изоляции и обеспечению надежного контакта кабелей с клеммной колодкой.
• Исчезновение сварочной дуги. Связано с замыканием сварочных проводов, нарушением их контакта с клеммной колодкой, а также ввиду пробоя обмотки.
• Дымление и сильный нагрев аппарата. Это связано с замыканием витков обмотки в результате длительной работы устройства без охлаждения или вследствие использования излишне толстых электродов. Решается проблема путем перемотки поврежденной обмотки или восстановления ее изоляции.
• Малый сварочный ток. Причина — неисправность регулятора тока или низкое напряжение сети.
• Сварочный ток не регулируется. Неисправен механизм регулировки тока. Это может быть замыкание между несколькими зажимами регулятора, неисправность винта регулятора, замыкание в катушках или нарушение их подвижности, а также некоторые иные причины.
• Самопроизвольное отключение аппарата. Возникает при включении его в сеть из-за срабатывания защиты. Может произойти ввиду замыкания витков катушек с листами магнитопровода или между собой. Либо из-за замыканий между проводами высокого напряжения. Либо из-за пробоя конденсаторов.

Неисправности инверторных сварочных аппаратов

Сварочный инвертор ценится за свою мобильность, то есть, за небольшие вес и габариты. Безотказность устройства зависит от качества его сборки.

Сложность конструкции и обилие большого количества электроники снижают надежность инверторного сварочного аппарата по сравнению со сварочным трансформатором.

По этой же причине диагностировать неисправность достаточно сложно. Требуется проверять всю схему последовательно, с применением специального измерительного инструмента. Например, основные неисправности сварочного аппарата Ресанта лучше всего устранять в специализированной мастерской, где имеется соответствующее оборудование.

Основные поломки аппарата:

• Залипание электрода даже при наличии функции «антизалипание». Вызывается обычно низким питающим напряжением, использованием удлинителя с сечением провода менее 2,5 мм, подгорание контактов или плохой контакт кабелей.
• Нестабильная дуга. Неправильная регулировка тока сварки. Ток должен соответствовать скорости сварки, а также диаметру и типу электродов. Так, при снижении скорости сварки должен быть уменьшен сварочный ток.
• Отсутствие электрической дуги. Причины — обрыв кабеля, перегрев инвертора, выход из строя одной или нескольких деталей на печатной плате, отсутствие «массы».
• Перегрев инвертора. Может возникнуть при длительной нагрузке без перерывов, при отказе вентилятора охлаждения, а также при наличии толстого слоя пыли на деталях печатной платы.
• Инвертор не включается в работу. Причины — отсутствует или значительно понижено напряжение питания, неисправности питающего кабеля или розетки, неисправность выключателя, поломка элементов на печатной плате, непригодный удлинитель.

steelguide.ru

Неисправности сварочных инверторов

Как любая другая техника, сварочные инверторы могут ломаться и требовать соответствующего ремонта. А если учесть, что в процессе эксплуатации на такое оборудование приходится повышенная нагрузка, то удивляться их поломкам не следует. Расскажем о распространенных неисправностях инверторов и способах ремонта такой техники.

Устраняем неисправности сварочного инвертора Ресанта

Сварочные инверторы представляют собой сложную автоматизированную технику, однако при определённых поломках восстановление такого оборудования не представляет особой сложности. Поэтому вовсе не обязательно при поломках инвертора сразу же отправляться в ремонтные мастерские. Вполне возможно, устранить те или иные проблемы, сэкономив на услугах опытных специалистов.

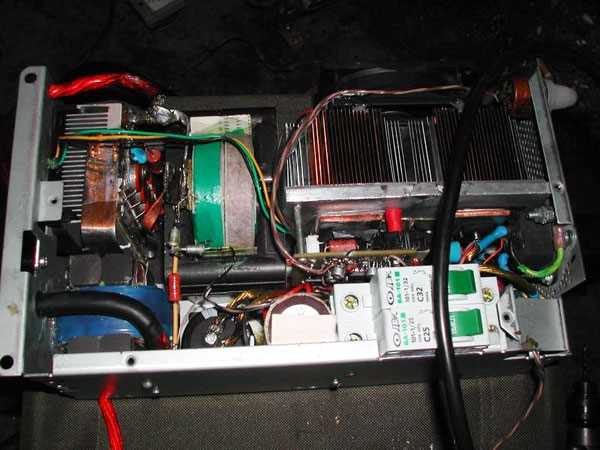

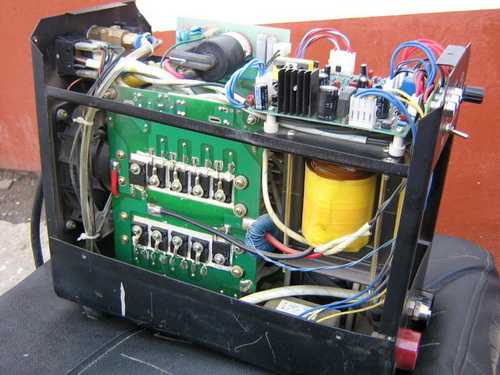

В первую очередь при наличии такой поломки необходимо вскрыть корпус инвертора, и убедиться в исправности используемых резисторов, стабилизаторов, транзисторов, диодов и элементов электронной схемы. Достаточно часто такой визуальный осмотр позволяет определить сгоревший конденсатор, с заменой которого справится любой человек, имеющий опыт работы с паяльником. В отдельных случаях для правильного определения проблемы необходимо использовать цифровой мультиметр, вольтметр или осциллограф.

В том случае, если видимых повреждений компоненты и детали инвертора не имеют, а самостоятельно определить конкретную поломку невозможно, то всё же необходимо обращаться в соответствующие ремонтные мастерские. В последние годы качество услуг в таких мастерских существенно выросло, а благодаря высокой конкуренции в данной сфере стоимость предлагаемых работ существенно снизилась.

Все поломки такого оборудование можно разделить на две основных категорий:

• Неполадки, которые возникают в результате неправильного выбора рабочего режима.
• Поломки, причиной которых является заводской брак и неправильная работа используемых электронных составляющих оборудования.

Именно поломки, вызванные неправильной эксплуатацией техники, встречаются наиболее часто. В особенности сплошь и рядом встречается перегрев техники, когда обычные домовладельцы или же опытные мастера используют технику длительное время без перерыва на охлаждение, что и приводит к сгоранию используемых микросхемы и диодов.

Инверторы могут ломаться также по причине проникновения влаги внутрь корпуса устройства. Именно поэтому не рекомендуется использовать такое оборудование в помещениях с высокими показателями влажности. В данном случае ремонт заключается в замене повреждённых влагой транзисторов или же пропайкой схемы.

Скопившаяся внутри корпуса пыль может существенно ухудшить вентиляцию инвертора, что в свою очередь приводит к перегреву оборудования. Рекомендуется регулярно разбирать корпус инвертора и выполнять его очистку от пыли. Сделать такую очистку можно пылесосом или же вручную при помощи небольшой щетки.

Использование инвертора в сетях с плохим электричеством. Современные модели инверторов имеют специальную защиту от перепадов напряжения в сети, однако даже такие защитные системы порой не справляются с мощными скачками напряжения. В итоге сгорают различные стабилизаторы и транзисторы, которые требуют соответствующей замены. В целях профилактики можем рекомендовать использовать дополнительные сетевые фильтры и стабилизаторы напряжения, которые позволят исключить вероятность появления подобных поломок.

Определяем проблемы в работе инверторов

Определить те или иные поломки оборудования можно по изменениям в процессе сварки металлических элементов. Так, например если вы заметили, что сварочная дуга неустойчива, и появляется сильное разбрызгивание металла при сварке, это может свидетельствовать о неправильно подобранном режиме сварки или низком напряжении в сети. Также подобно может говорить о повреждении силовой части инвертора, которая отвечает за выходное напряжение.

В том случае, если электрод во время сварки с трудом отходит от металла, это свидетельствует о наличии в питающей сети низкого напряжения. Необходимо в данном случае проверить правильность выбора режима сварки, а в том случае, если имеются проблемы с фиксацией кабеля использовать дополнительное крепление, что позволит исключить падение напряжения в сети. В отдельных случаях причиной такого падения напряжения в сети является использование длинного кабеля, который питает электричеством инвертор. В данном случае решить имеющуюся проблему можно путем использования электрогенераторов, которые устанавливаются в непосредственной близости от сварочного аппарата.

На включенном инверторе работают все индикаторы, однако сварку выполнять невозможно. Подобное характерно для перегрева устройства. Отдельные модели инверторов не оснащаются звуковым сигналом перегрева, а световую индикацию, которая отображает перегрев устройства, зачастую сложно заметить, что приводит к попытке сварки таким перегретым аппаратом.

Инвертор попросту не включается в работу. В том случае, если отмечаются проблемы с включением, это может говорить о проблемах с напряжением в электросети.

Аппарат сам выключается во время сварки. Подобное характерно для перегрева оборудования, которое отключает встроенная термозащита.

Ремонтируем инвертор

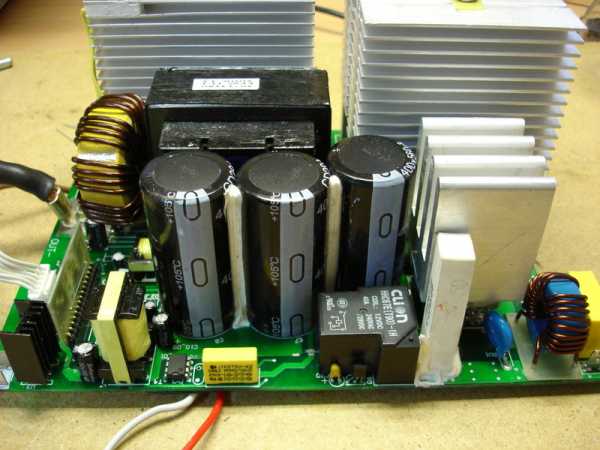

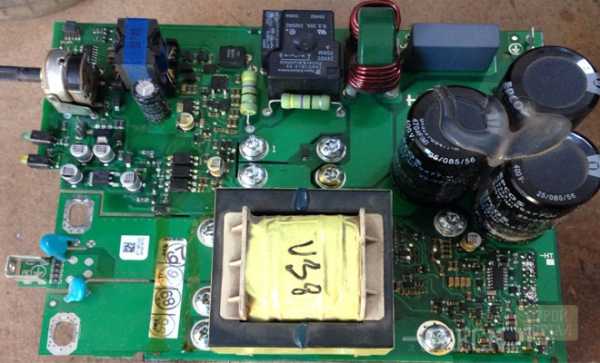

Ремонт сварочного инвертора заключается во вскрытии корпуса устройства и его осмотре. В том случае, если определена конкретная проблема, то можно путем перепайки вышедших из строя элементов восстановить работоспособность сварочного аппарата. Определить наличие повреждений конденсаторов можно по появлению темных пятен на корпусе конденсаторов или же трещин на микросхеме. Помните о том, что такие конденсаторы и неисправные узлы необходимо заменять идентичными или же схожими по своим характеристикам деталям.

В том случае, если визуально определить проблему не представляется возможным, можно попытаться прозвонить все элементы аппарата при помощи мультиметра или омметра. Это позволит вам определить проблемные детали и с легкостью их заменить.

Заключение

Инверторные сварочные аппараты — это достаточно надежная техника, однако и она в процессе эксплуатации может выходить из строя. Зачастую подобный ремонт не представляет особой сложности, поэтому имея даже минимальный опыт работы с паяльником можно восстановить работоспособность сварочного аппарата. Необходимо лишь правильно определить причину такой поломки и в последующем использовать качественные заменяемые детали, что и позволит полностью отремонтировать ваш сварочный инвертор.
